1 Gyors kézikönyv H.264 Digitális rögzítő 1

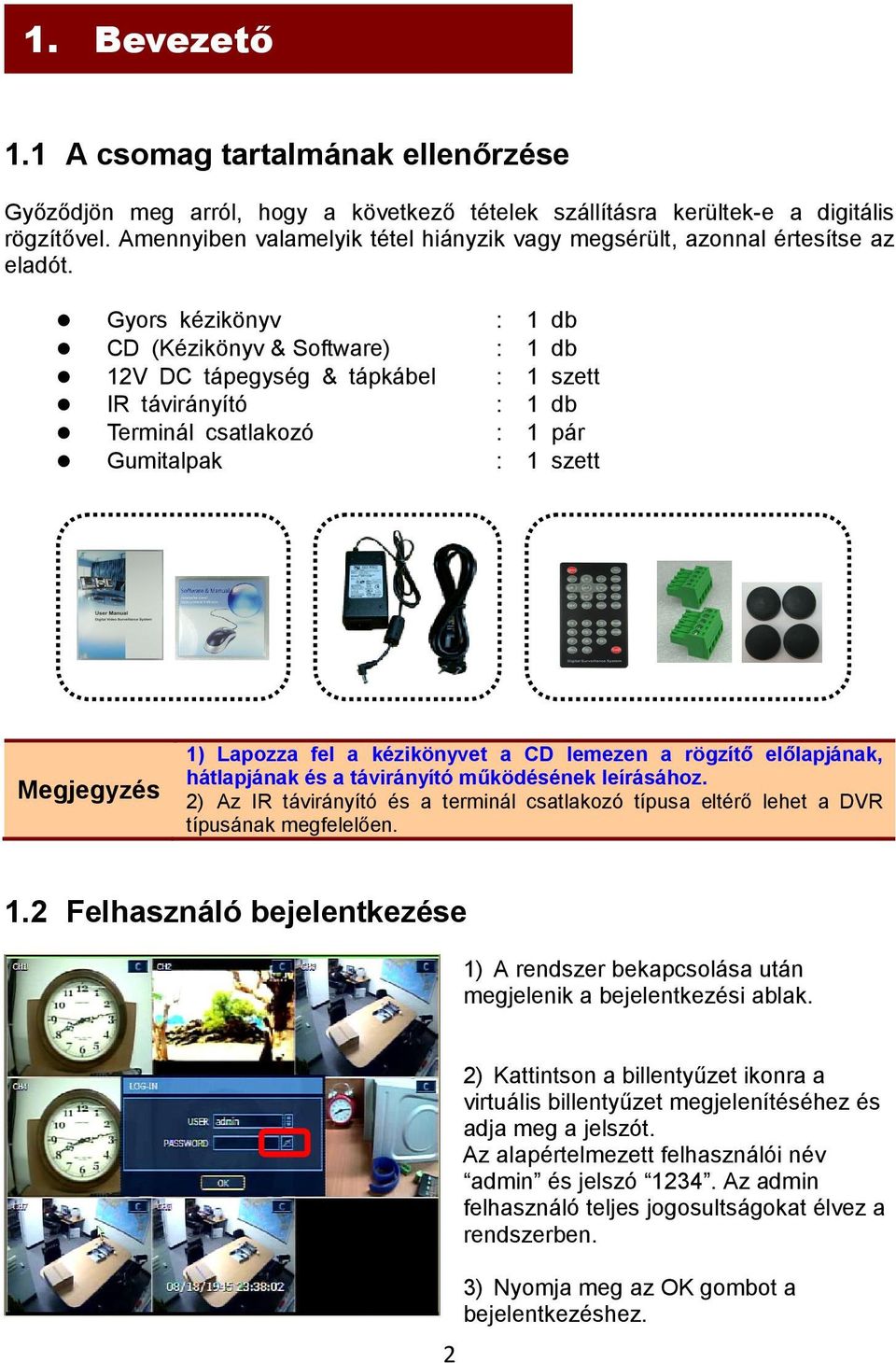

2 1. Bevezetı 1.1 A csomag tartalmának ellenőrzése Győződjön meg arról, hogy a következő tételek szállításra kerültek-e a digitális rögzítővel. Amennyiben valamelyik tétel hiányzik vagy megsérült, azonnal értesítse az eladót. Gyors kézikönyv : 1 db CD (Kézikönyv & Software) : 1 db 12V DC tápegység & tápkábel : 1 szett IR távirányító : 1 db Terminál csatlakozó : 1 pár Gumitalpak : 1 szett Megjegyzés 1) Lapozza fel a kézikönyvet a CD lemezen a rögzítő előlapjának, hátlapjának és a távirányító működésének leírásához. 2) Az IR távirányító és a terminál csatlakozó típusa eltérő lehet a DVR típusának megfelelően. 1.2 Felhasználó bejelentkezése 1) A rendszer bekapcsolása után megjelenik a bejelentkezési ablak. 2 2) Kattintson a billentyűzet ikonra a virtuális billentyűzet megjelenítéséhez és adja meg a jelszót. Az alapértelmezett felhasználói név admin és jelszó Az admin felhasználó teljes jogosultságokat élvez a rendszerben. 3) Nyomja meg az OK gombot a bejelentkezéshez.

3 1.3 Dátum/Idő beállítása és HDD formázása 1) Kattintson a Tool Rendszer Rendszerinfó Dátum/Idő menüpontra és adja meg az aktuális dátumot és időt az aktuális időzónának megfelelően. 2) Új HDD telepítésekor a lemez formázása szükséges. Kattintson a Tool Rendszer HDD menüpontra és válassza a HDD formázás funkciót. Megjegyzés Kattintson a [CHECK] gombra a HDD lemez állapotának megjelenítéséhez. A felugróablakban olvasható a kiválasztott HDD megnevezése, sorozatszáma, kapacitása, hibás szektor aránya, futamideje és hőmérséklete. 1.4 Gyors beállítás A gyors beállítás segítségével a rendszerben néhány kattintással beállítható a rögzítési felbontás és képsebesség, felvételi minőség és időtartam a telepített HDD kapacitásának megfelelően. 1) Kattintson a Tool Gyors beállítás menüpontra és jelölje ki a Gyors beállítás funkciót. 2) Adja meg a [Desired Days] értéket, majd a rendszer automatikusan módosítja a rögzítési paramétereket és kiírja a rögzítési időtartamot a telepített HDD lemeznek megfelelően. 3 FIGYELEM! A rögzítési időtartam csupán becsült érték, eltérő lehet az aktuális helyzettől függően.

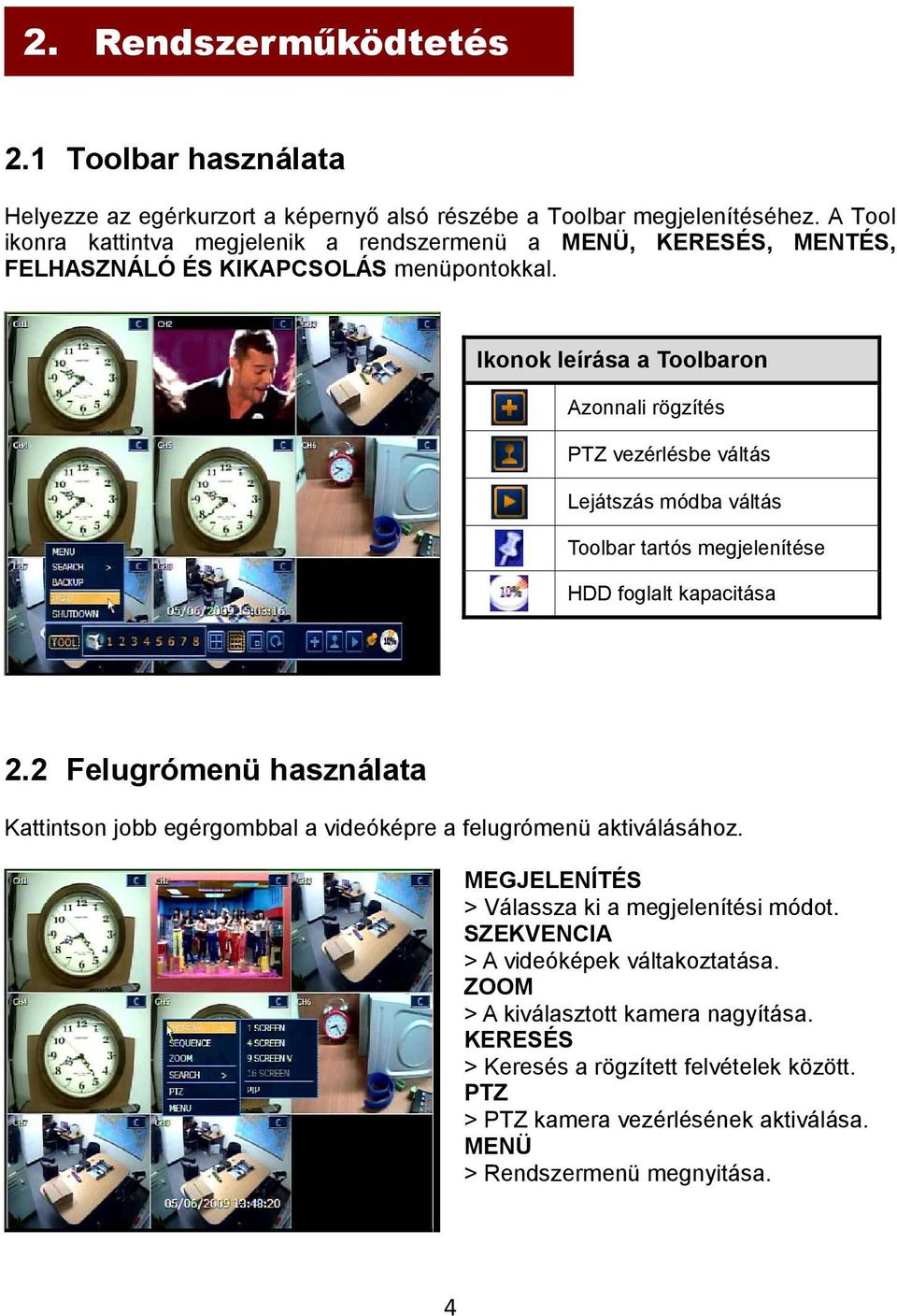

4 2. Rendszermőködtetés 2.1 Toolbar használata Helyezze az egérkurzort a képernyő alsó részébe a Toolbar megjelenítéséhez. A Tool ikonra kattintva megjelenik a rendszermenü a MENÜ, KERESÉS, MENTÉS, FELHASZNÁLÓ ÉS KIKAPCSOLÁS menüpontokkal. Ikonok leírása a Toolbaron Azonnali rögzítés PTZ vezérlésbe váltás Lejátszás módba váltás Toolbar tartós megjelenítése HDD foglalt kapacitása 2.2 Felugrómenü használata Kattintson jobb egérgombbal a videóképre a felugrómenü aktiválásához. MEGJELENÍTÉS > Válassza ki a megjelenítési módot. SZEKVENCIA > A videóképek váltakoztatása. ZOOM > A kiválasztott kamera nagyítása. KERESÉS > Keresés a rögzített felvételek között. PTZ > PTZ kamera vezérlésének aktiválása. MENÜ > Rendszermenü megnyitása. 4

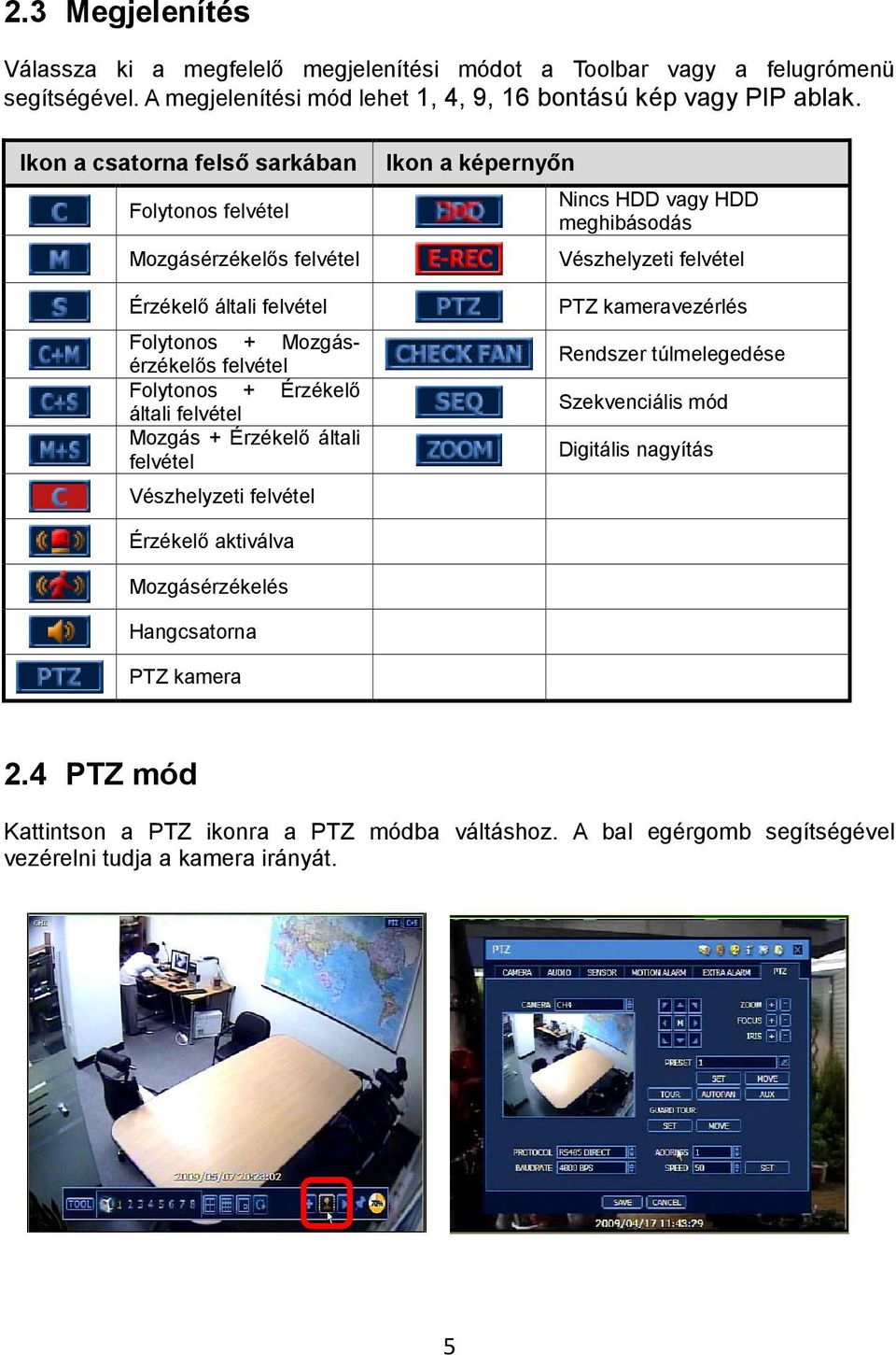

5 2.3 Megjelenítés Válassza ki a megfelelő megjelenítési módot a Toolbar vagy a felugrómenü segítségével. A megjelenítési mód lehet 1, 4, 9, 16 bontású kép vagy PIP ablak. Ikon a csatorna felső sarkában Folytonos felvétel Mozgásérzékelős felvétel Érzékelő általi felvétel Folytonos + Mozgásérzékelős felvétel Folytonos + Érzékelő általi felvétel Mozgás + Érzékelő általi felvétel Vészhelyzeti felvétel Ikon a képernyőn Nincs HDD vagy HDD meghibásodás Vészhelyzeti felvétel PTZ kameravezérlés Rendszer túlmelegedése Szekvenciális mód Digitális nagyítás Érzékelő aktiválva Mozgásérzékelés Hangcsatorna PTZ kamera 2.4 PTZ mód Kattintson a PTZ ikonra a PTZ módba váltáshoz. A bal egérgomb segítségével vezérelni tudja a kamera irányát. 5

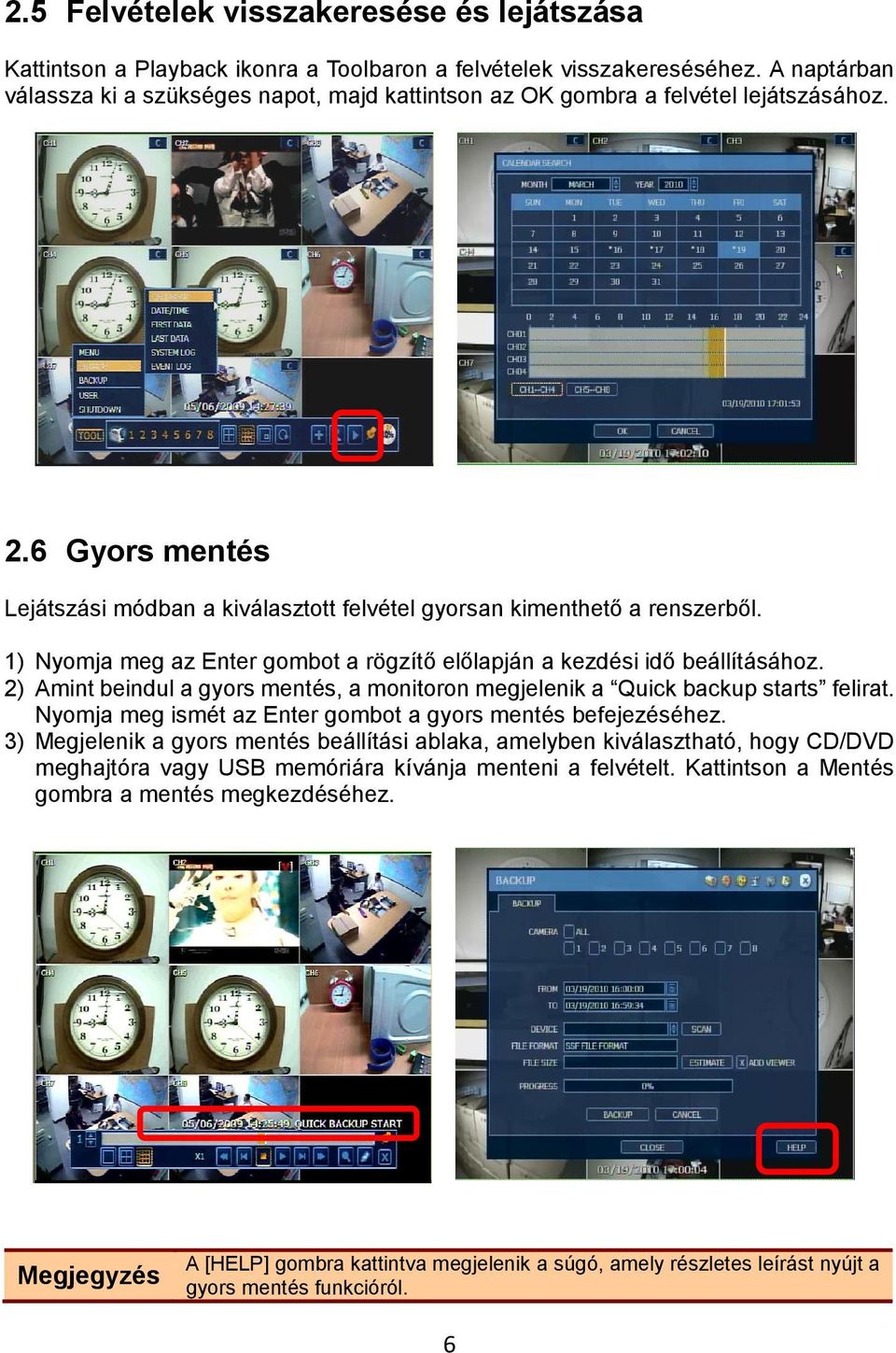

6 2.5 Felvételek visszakeresése és lejátszása Kattintson a Playback ikonra a Toolbaron a felvételek visszakereséséhez. A naptárban válassza ki a szükséges napot, majd kattintson az OK gombra a felvétel lejátszásához. 2.6 Gyors mentés Lejátszási módban a kiválasztott felvétel gyorsan kimenthető a renszerből. 1) Nyomja meg az Enter gombot a rögzítő előlapján a kezdési idő beállításához. 2) Amint beindul a gyors mentés, a monitoron megjelenik a Quick backup starts felirat. Nyomja meg ismét az Enter gombot a gyors mentés befejezéséhez. 3) Megjelenik a gyors mentés beállítási ablaka, amelyben kiválasztható, hogy CD/DVD meghajtóra vagy USB memóriára kívánja menteni a felvételt. Kattintson a Mentés gombra a mentés megkezdéséhez. Megjegyzés A [HELP] gombra kattintva megjelenik a súgó, amely részletes leírást nyújt a gyors mentés funkcióról. 6

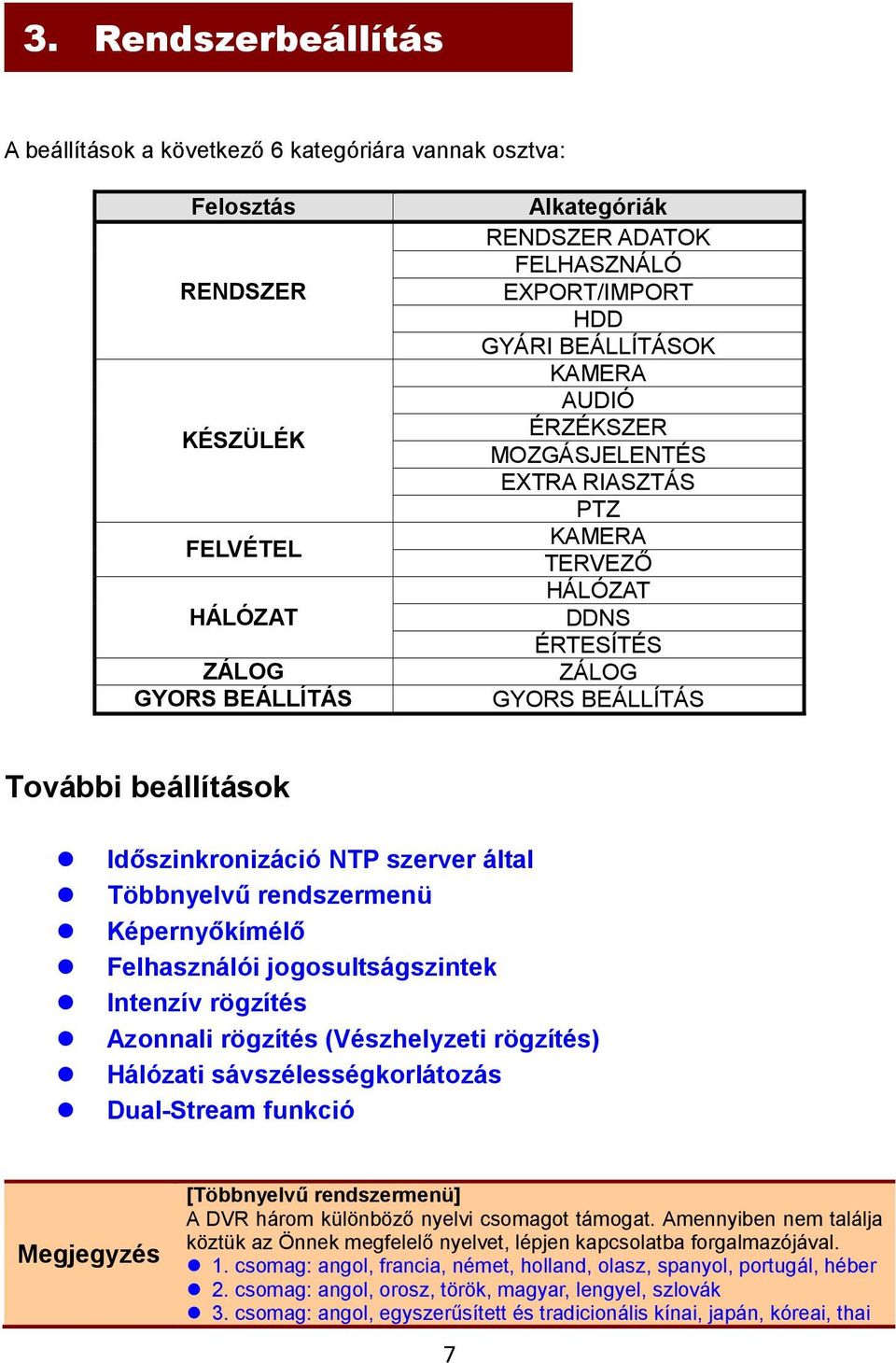

7 3. Rendszerbeállítás A beállítások a következő 6 kategóriára vannak osztva: Felosztás RENDSZER KÉSZÜLÉK FELVÉTEL HÁLÓZAT ZÁLOG GYORS BEÁLLÍTÁS Alkategóriák RENDSZER ADATOK FELHASZNÁLÓ EXPORT/IMPORT HDD GYÁRI BEÁLLÍTÁSOK KAMERA AUDIÓ ÉRZÉKSZER MOZGÁSJELENTÉS EXTRA RIASZTÁS PTZ KAMERA TERVEZŐ HÁLÓZAT DDNS ÉRTESÍTÉS ZÁLOG GYORS BEÁLLÍTÁS További beállítások Időszinkronizáció NTP szerver által Többnyelvű rendszermenü Képernyőkímélő Felhasználói jogosultságszintek Intenzív rögzítés Azonnali rögzítés (Vészhelyzeti rögzítés) Hálózati sávszélességkorlátozás Dual-Stream funkció Megjegyzés [Többnyelvű rendszermenü] A DVR három különböző nyelvi csomagot támogat. Amennyiben nem találja köztük az Önnek megfelelő nyelvet, lépjen kapcsolatba forgalmazójával. 1. csomag: angol, francia, német, holland, olasz, spanyol, portugál, héber 2. csomag: angol, orosz, török, magyar, lengyel, szlovák 3. csomag: angol, egyszerűsített és tradicionális kínai, japán, kóreai, thai 7

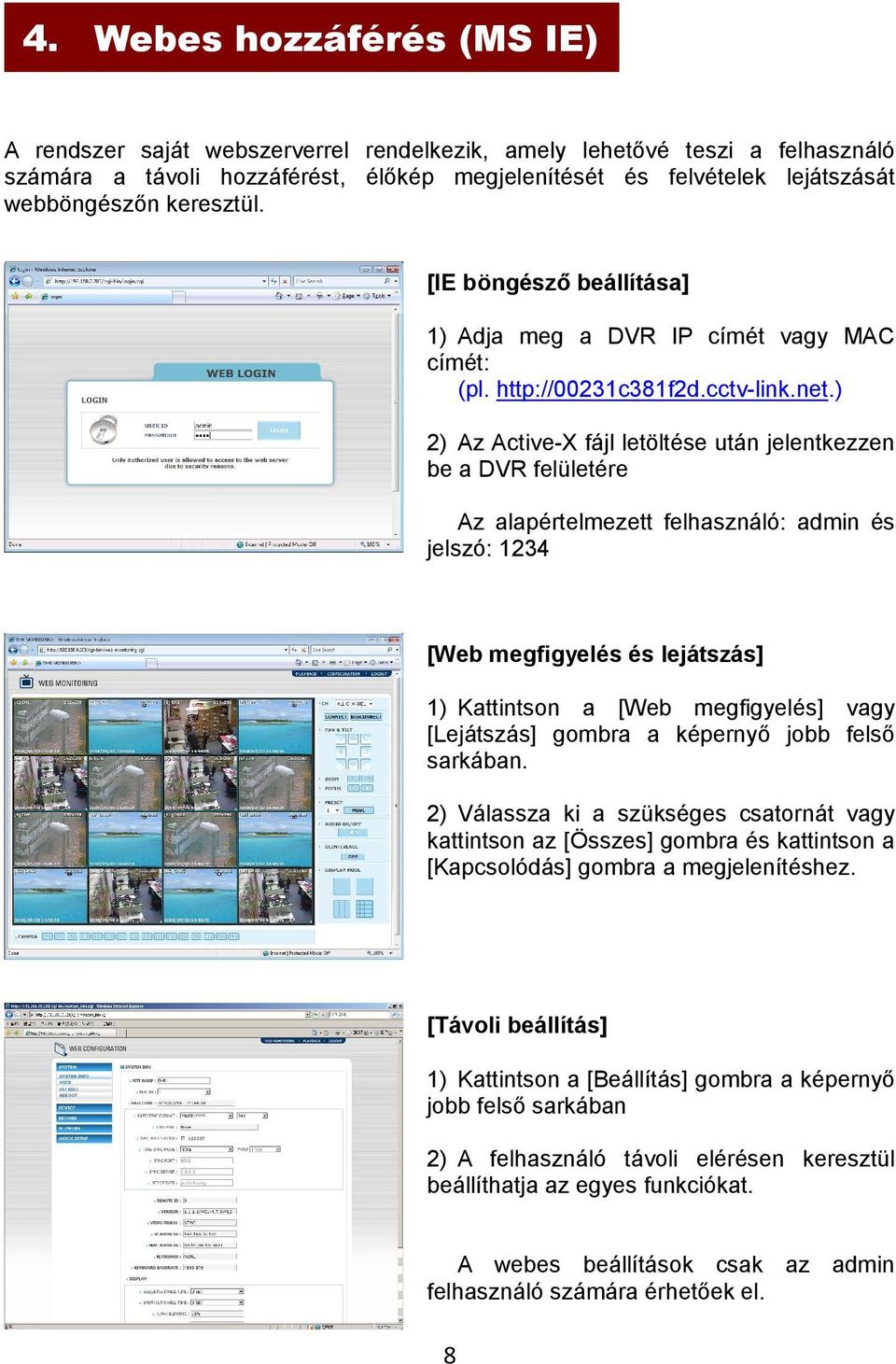

8 4. Webes hozzáférés (MS IE) A rendszer saját webszerverrel rendelkezik, amely lehetővé teszi a felhasználó számára a távoli hozzáférést, élőkép megjelenítését és felvételek lejátszását webböngészőn keresztül. [IE böngésző beállítása] 1) Adja meg a DVR IP címét vagy MAC címét: (pl. 2) Az Active-X fájl letöltése után jelentkezzen be a DVR felületére Az alapértelmezett felhasználó: admin és jelszó: 1234 [Web megfigyelés és lejátszás] 1) Kattintson a [Web megfigyelés] vagy [Lejátszás] gombra a képernyő jobb felső sarkában. 2) Válassza ki a szükséges csatornát vagy kattintson az [Összes] gombra és kattintson a [Kapcsolódás] gombra a megjelenítéshez. [Távoli beállítás] 1) Kattintson a [Beállítás] gombra a képernyő jobb felső sarkában 2) A felhasználó távoli elérésen keresztül beállíthatja az egyes funkciókat. A webes beállítások csak az admin felhasználó számára érhetőek el. 8

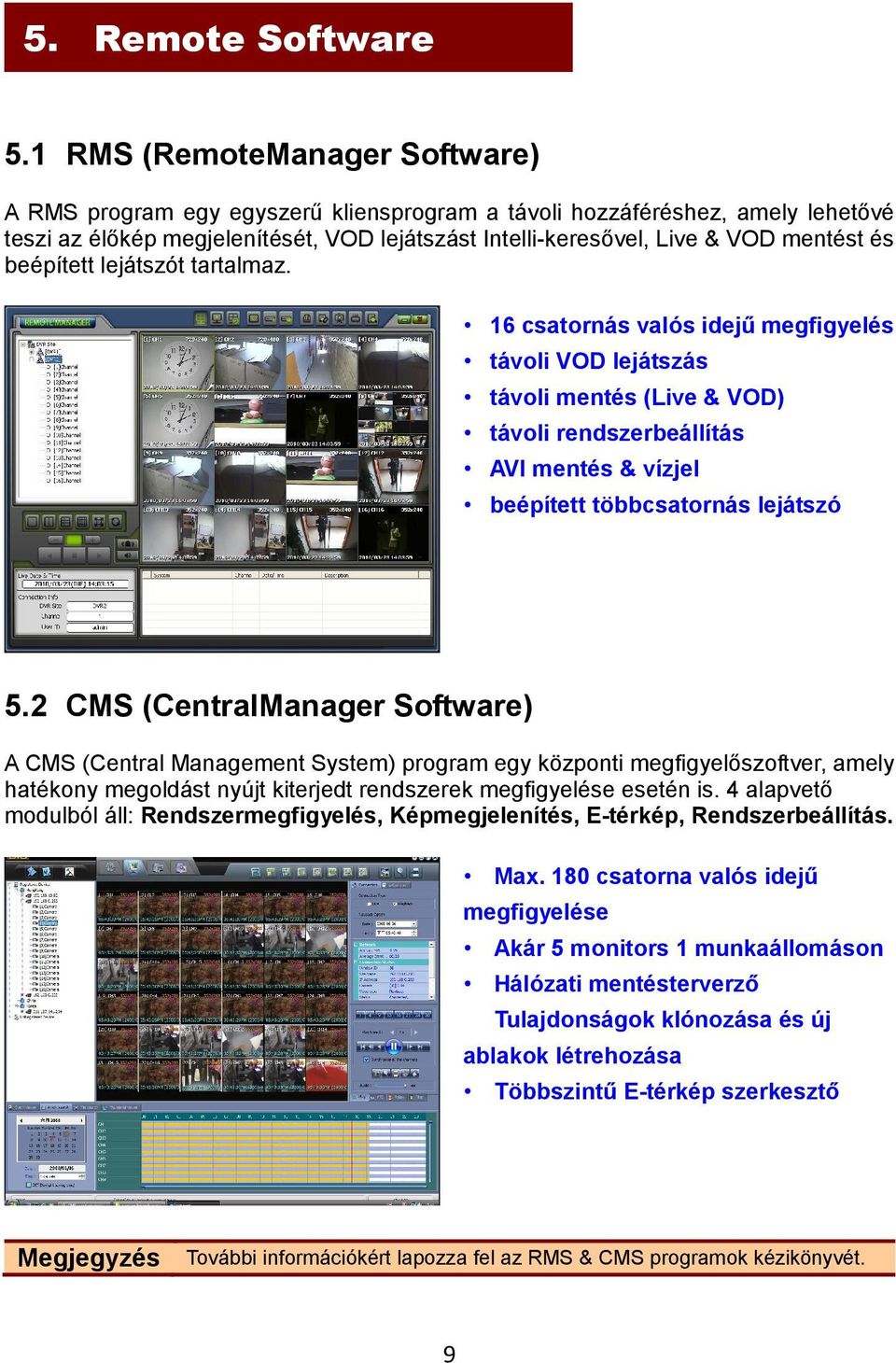

9 5. Remote Software 5.1 RMS (RemoteManager Software) A RMS program egy egyszerű kliensprogram a távoli hozzáféréshez, amely lehetővé teszi az élőkép megjelenítését, VOD lejátszást Intelli-keresővel, Live & VOD mentést és beépített lejátszót tartalmaz. 16 csatornás valós idejű megfigyelés távoli VOD lejátszás távoli mentés (Live & VOD) távoli rendszerbeállítás AVI mentés & vízjel beépített többcsatornás lejátszó 5.2 CMS (CentralManager Software) A CMS (Central Management System) program egy központi megfigyelőszoftver, amely hatékony megoldást nyújt kiterjedt rendszerek megfigyelése esetén is. 4 alapvető modulból áll: Rendszermegfigyelés, Képmegjelenítés, E-térkép, Rendszerbeállítás. Max. 180 csatorna valós idejű megfigyelése Akár 5 monitors 1 munkaállomáson Hálózati mentésterverző Tulajdonságok klónozása és új ablakok létrehozása Többszintű E-térkép szerkesztő Megjegyzés További információkért lapozza fel az RMS & CMS programok kézikönyvét. 9

10 6. Mobil megjelenítı (WAP kapcsolat) A WAP (Wireless Application Protocol) segítségével mobiltelefonon is lehetséges csatlakozni a rögzítőhöz. Amennyiben szűk sávszélességű hálózatról kíván csatlakozni a DVR-hez 2G mobiltelefonról, ajánlott a WAP kapcsolat használata. Ez a legegyszerűbb és leggyorsabb módja a mobilkapcsolatnak, mivel nincs szükség semmilyen kliensprogram telepítésére. Adja meg a mobiltelefonban a DVR IP címét, majd a videócsatorna JPEG képe automatikusan 5 másodpercenként frissítésre kerül a hálózat terheltségétől függően. Az IP címet a következő formában adja meg: IP/wap/index.html (pl. Amennyiben a web portot megváltoztatta ra Amennyiben nyilvános DDNS szervert használ: 1) Amennyiben a kapcsolat sikeres, a [Mobile Viewer Login] ablakban adja meg a felhasználói nevet és jelszót (ugyanazt, amely a DVR-en beállításra került). 2) Válassza ki a csatorna számát és a kamera JPEG képe automatikusan 5 másodpercenként frissítésre kerül a hálózat terheltségétől függően. 3) Amennyiben másik kameraképre kíván váltani, nyomja meg a [BACK] gombot és váltson a szükséges kamerára. 10

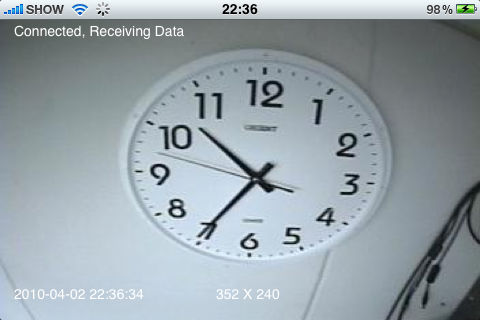

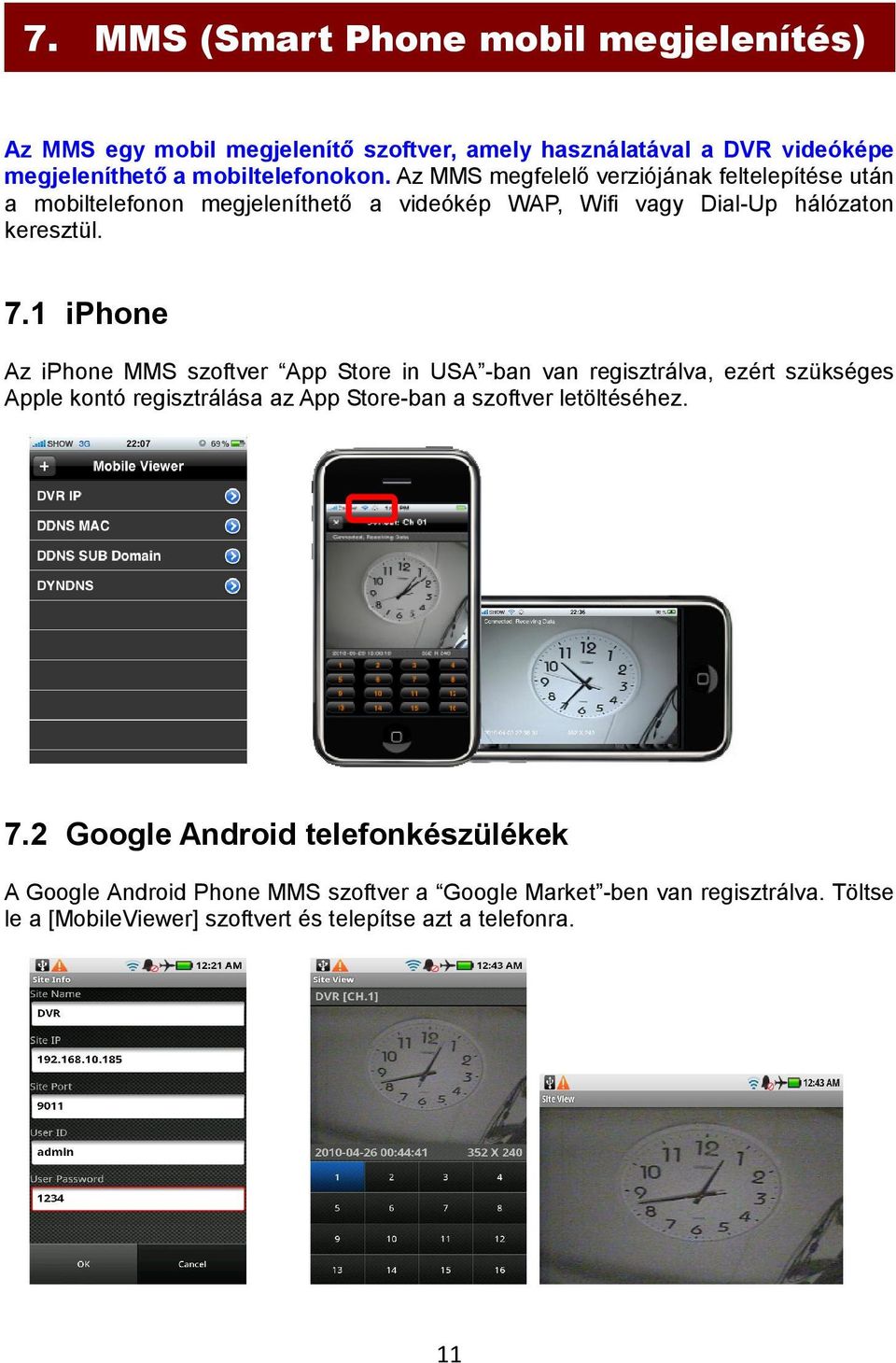

11 7. MMS (Smart Phone mobil megjelenítés) Az MMS egy mobil megjelenítő szoftver, amely használatával a DVR videóképe megjeleníthető a mobiltelefonokon. Az MMS megfelelő verziójának feltelepítése után a mobiltelefonon megjeleníthető a videókép WAP, Wifi vagy Dial-Up hálózaton keresztül. 7.1 iphone Az iphone MMS szoftver App Store in USA -ban van regisztrálva, ezért szükséges Apple kontó regisztrálása az App Store-ban a szoftver letöltéséhez. 7.2 Google Android telefonkészülékek A Google Android Phone MMS szoftver a Google Market -ben van regisztrálva. Töltse le a [MobileViewer] szoftvert és telepítse azt a telefonra. 11

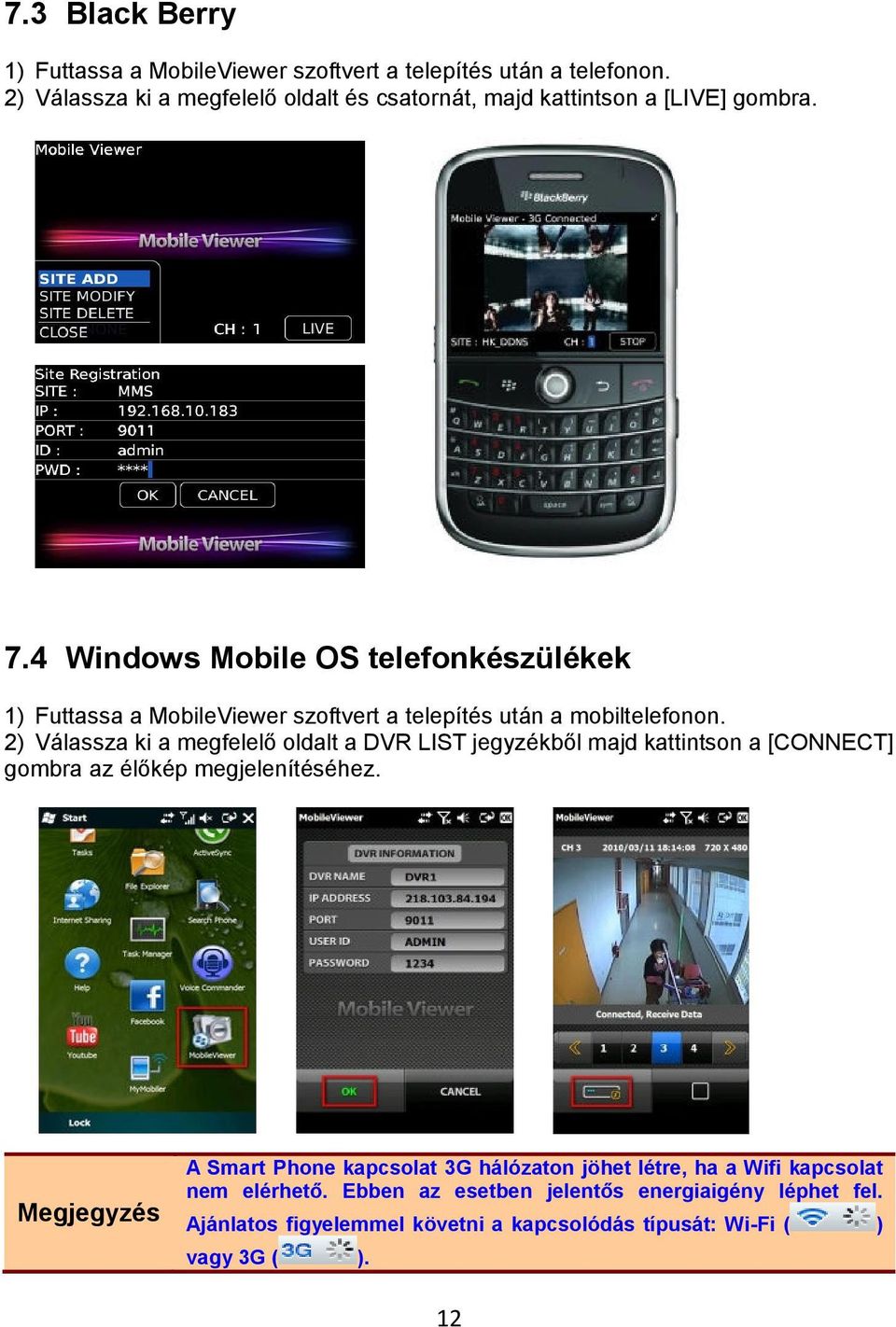

12 7.3 Black Berry 1) Futtassa a MobileViewer szoftvert a telepítés után a telefonon. 2) Válassza ki a megfelelő oldalt és csatornát, majd kattintson a [LIVE] gombra. 7.4 Windows Mobile OS telefonkészülékek 1) Futtassa a MobileViewer szoftvert a telepítés után a mobiltelefonon. 2) Válassza ki a megfelelő oldalt a DVR LIST jegyzékből majd kattintson a [CONNECT] gombra az élőkép megjelenítéséhez. Megjegyzés A Smart Phone kapcsolat 3G hálózaton jöhet létre, ha a Wifi kapcsolat nem elérhető. Ebben az esetben jelentős energiaigény léphet fel. Ajánlatos figyelemmel követni a kapcsolódás típusát: Wi-Fi ( ) vagy 3G ( ). 12
