1 HASZNÁLATI ÚTMUTATÓ Magyar

2 FONTOS FIGYELEM: MINDIG biztosítsa az infravörös sugár szabad útját! Az ettől való eltérés miatt az érzékelő tűz- vagy hibajelzést adhat.

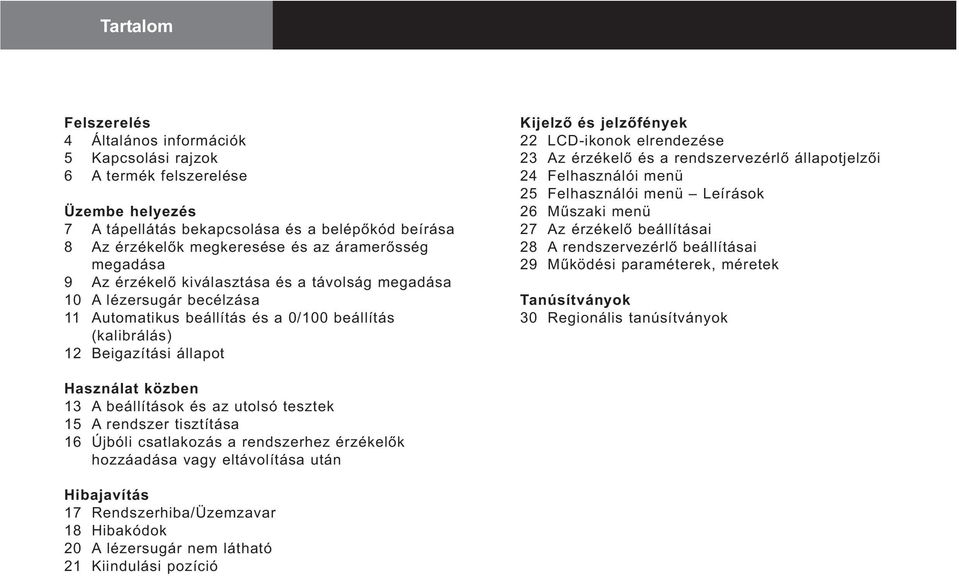

3 Tartalom Felszerelés 4 Általános információk 5 Kapcsolási rajzok 6 A termék felszerelése Üzembe helyezés 7 A tápellátás bekapcsolása és a belépőkód beírása 8 Az érzékelők megkeresése és az áramerősség megadása 9 Az érzékelő kiválasztása és a távolság megadása 10 A lézersugár becélzása 11 Automatikus beállítás és a 0/100 beállítás (kalibrálás) 12 Beigazítási állapot Kijelző és jelzőfények 22 LCD-ikonok elrendezése 23 Az érzékelő és a rendszervezérlő állapotjelzői 24 Felhasználói menü 25 Felhasználói menü Leírások 26 Műszaki menü 27 Az érzékelő beállításai 28 A rendszervezérlő beállításai 29 Működési paraméterek, méretek Tanúsítványok 30 Regionális tanúsítványok Használat közben 13 A beállítások és az utolsó tesztek 15 A rendszer tisztítása 16 Újbóli csatlakozás a rendszerhez érzékelők hozzáadása vagy eltávolítása után Hibajavítás 17 Rendszerhiba/Üzemzavar 18 Hibakódok 20 A lézersugár nem látható 21 Kiindulási pozíció

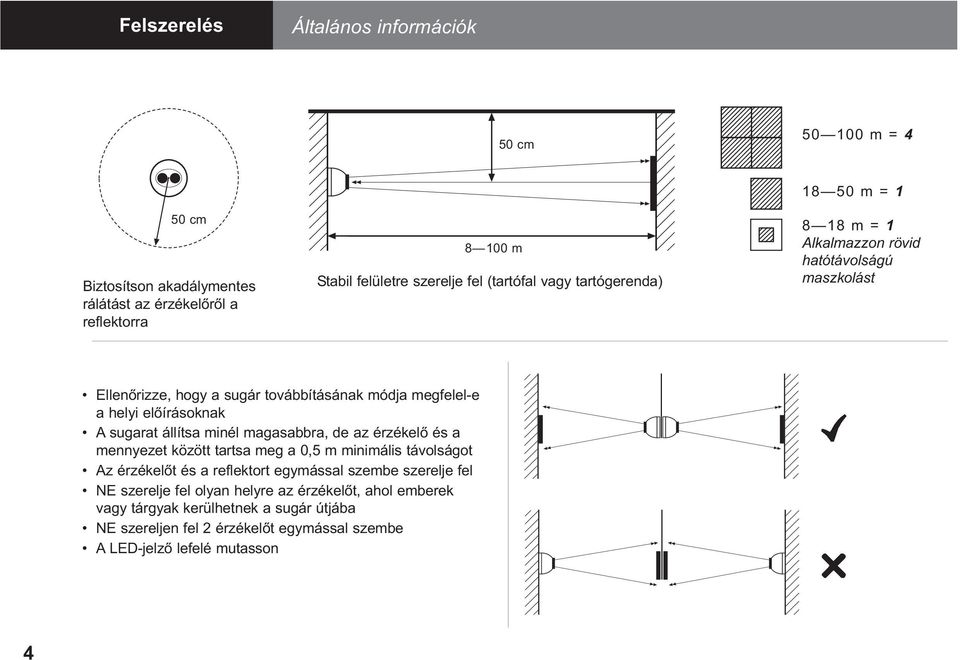

4 Felszerelés Általános információk 50cm m = 4 50cm cm Biztosítson akadálymentes rálátást az érzékelőről a reflektorra mm Stabil felületre szerelje fel (tartófal vagy tartógerenda) m = m = 1 Alkalmazzon rövid hatótávolságú maszkolást Ellenőrizze, hogy a sugár továbbításának módja megfelel-e a helyi előírásoknak A sugarat állítsa minél magasabbra, de az érzékelő és a mennyezet között tartsa meg a 0,5 m minimális távolságot Az érzékelőt és a reflektort egymással szembe szerelje fel NE szerelje fel olyan helyre az érzékelőt, ahol emberek vagy tárgyak kerülhetnek a sugár útjába NE szereljen fel 2 érzékelőt egymással szembe A LED-jelző lefelé mutasson 4

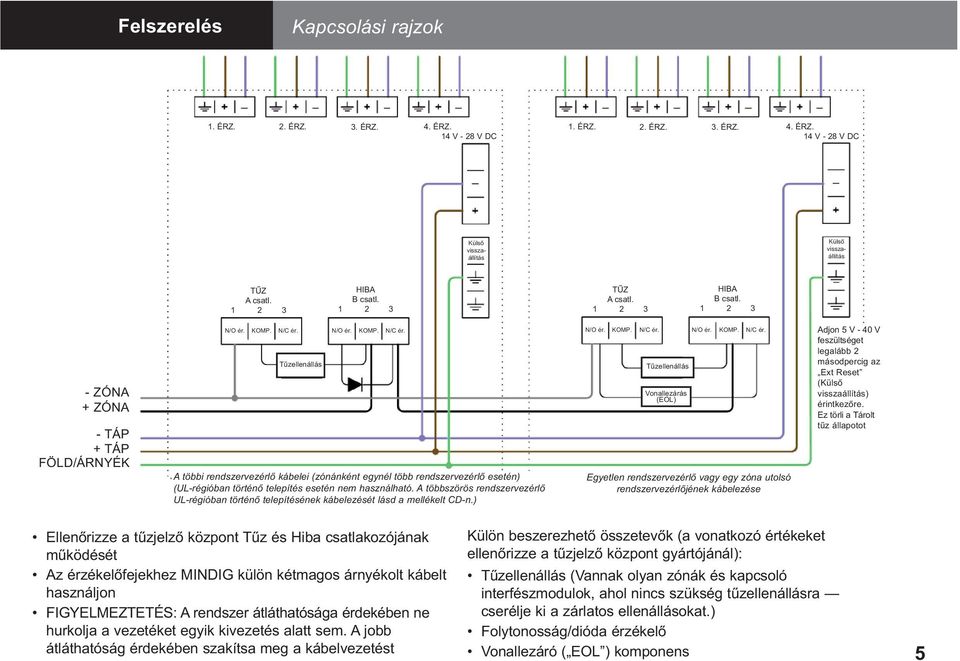

5 Felszerelés Kapcsolási rajzok 1. ÉRZ. 2. ÉRZ. 3. ÉRZ. 4. ÉRZ. 1. ÉRZ. 2. ÉRZ. 3. ÉRZ. 4. ÉRZ. 14 V - 28 V DC 14 V - 28 V DC Külső visszaállítás Külső visszaállítás TŰZ A csatl HIBA B csatl TŰZ A csatl HIBA B csatl ZÓNA + ZÓNA - TÁP + TÁP FÖLD/ÁRNYÉK N/O ér. KOMP. N/C ér. N/O ér. KOMP. N/C ér. Tűzellenállás A többi rendszervezérlő kábelei (zónánként egynél több rendszervezérlő esetén) (UL-régióban történő telepítés esetén nem használható. A többszörös rendszervezérlő UL-régióban történő telepítésének kábelezését lásd a mellékelt CD-n.) N/O ér. KOMP. N/C ér. N/O ér. KOMP. N/C ér. Tűzellenállás Vonallezárás (EOL) Egyetlen rendszervezérlő vagy egy zóna utolsó rendszervezérlőjének kábelezése Adjon 5 V - 40 V feszültséget legalább 2 másodpercig az Ext Reset (Külső visszaállítás) érintkezőre. Ez törli a Tárolt tűz állapotot Ellenőrizze a tűzjelző központ Tűz és Hiba csatlakozójának működését Az érzékelőfejekhez MINDIG külön kétmagos árnyékolt kábelt használjon FIGYELMEZTETÉS: A rendszer átláthatósága érdekében ne hurkolja a vezetéket egyik kivezetés alatt sem. A jobb átláthatóság érdekében szakítsa meg a kábelvezetést Külön beszerezhető összetevők (a vonatkozó értékeket ellenőrizze a tűzjelző központ gyártójánál): Tűzellenállás (Vannak olyan zónák és kapcsoló interfészmodulok, ahol nincs szükség tűzellenállásra cserélje ki a zárlatos ellenállásokat.) Folytonosság/dióda érzékelő Vonallezáró ( EOL ) komponens 5

6 Felszerelés A termék felszerelése 6 A LED-jelző lefelé mutasson

7 Üzembe helyezés A tápellátás bekapcsolása és a belépőkód beírása Egy rendszervezérlő legfeljebb négy érzékelőfej felügyeletét és ellenőrzését képes ellátni. Jelen útmutatóban a # jel az aktuálisan kiválasztott érzékelő számát (1, 2, 3 vagy 4) jelenti. 1. A tápellátás bekapcsolása 15 másodperc 2. Belépőkód megadása a műszaki menübe való belépéshez A belépőkód képernyőjének eléréséhez nyomja meg a gombot: 2 másodperc 40 másodperc Alapértelmezett belépőkód: Számjegy módosítása Számjegyek közti lépegetés Elfogadás Ha a belépőkód helytelen, a kijelző visszatér a belépőkód képernyőjéhez Három sikertelen próbálkozás után a rendszer három percre letiltja a hozzáférést Ebben a szakaszban az E-02 kijelzés megfelelő 7

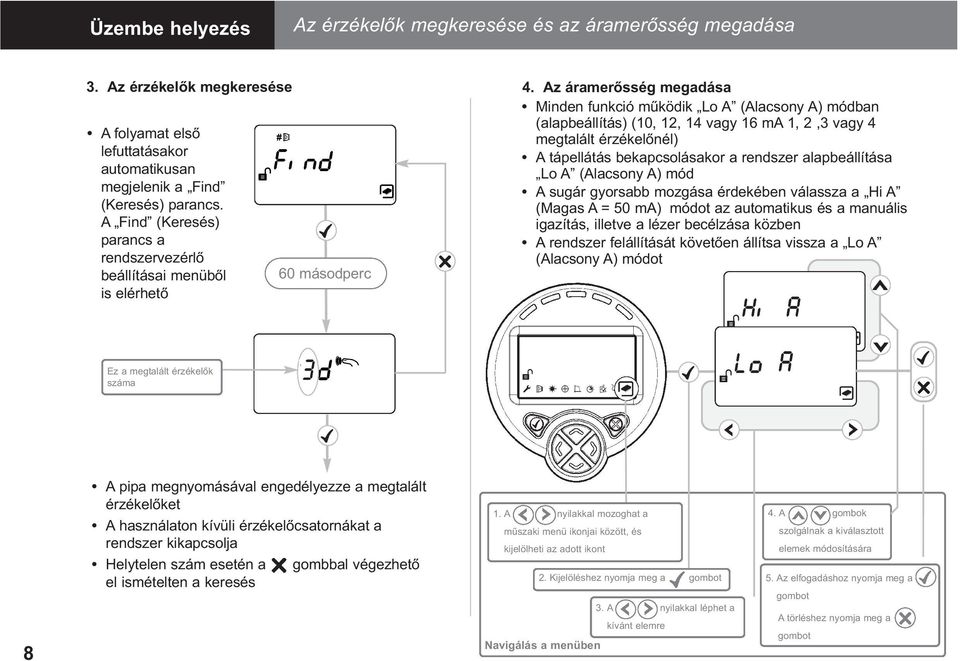

8 Üzembe helyezés Az érzékelők megkeresése és az áramerősség megadása 3. Az érzékelők megkeresése A folyamat első lefuttatásakor automatikusan megjelenik a Find (Keresés) parancs. A Find (Keresés) parancs a rendszervezérlő beállításai menüből is elérhető 60 másodperc 4. Az áramerősség megadása Minden funkció működik Lo A (Alacsony A) módban (alapbeállítás) (10, 12, 14 vagy 16 ma 1, 2,3 vagy 4 megtalált érzékelőnél) A tápellátás bekapcsolásakor a rendszer alapbeállítása Lo A (Alacsony A) mód A sugár gyorsabb mozgása érdekében válassza a Hi A (Magas A = 50 ma) módot az automatikus és a manuális igazítás, illetve a lézer becélzása közben A rendszer felállítását követően állítsa vissza a Lo A (Alacsony A) módot Ez a megtalált érzékelők száma 8 A pipa megnyomásával engedélyezze a megtalált érzékelőket A használaton kívüli érzékelőcsatornákat a rendszer kikapcsolja Helytelen szám esetén a gombbal végezhető el ismételten a keresés 1. A nyilakkal mozoghat a műszaki menü ikonjai között, és kijelölheti az adott ikont 2. Kijelöléshez nyomja meg a gombot 3. A nyilakkal léphet a kívánt elemre Navigálás a menüben 4. A gombok szolgálnak a kiválasztott elemek módosítására 5. Az elfogadáshoz nyomja meg a gombot A törléshez nyomja meg a gombot

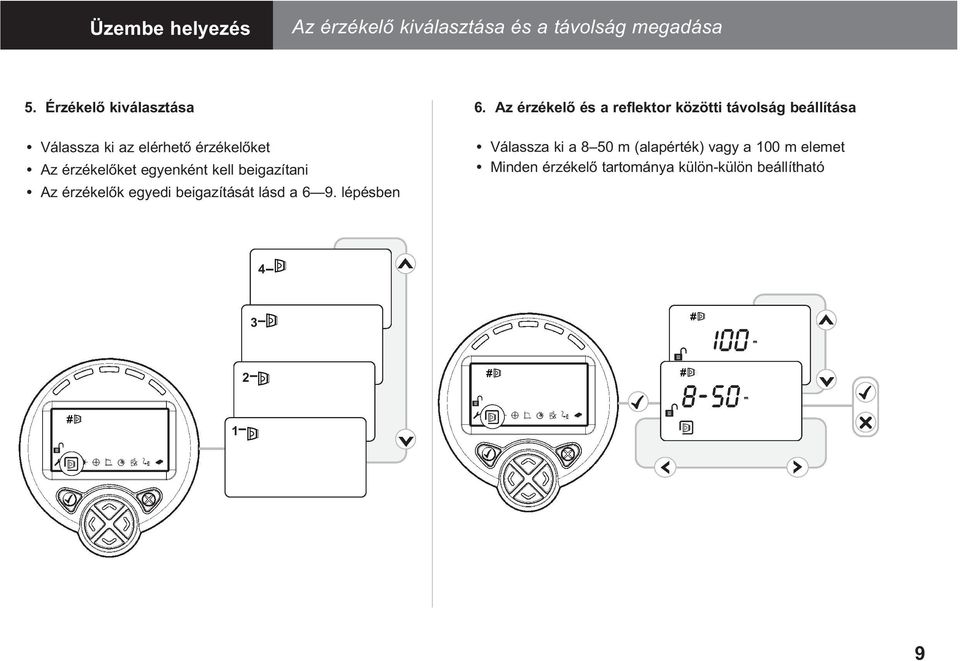

9 Üzembe helyezés Az érzékelő kiválasztása és a távolság megadása 5. Érzékelő kiválasztása 6. Az érzékelő és a reflektor közötti távolság beállítása Válassza ki az elérhető érzékelőket Az érzékelőket egyenként kell beigazítani Az érzékelők egyedi beigazítását lásd a 6 9. lépésben Válassza ki a 8 50 m (alapérték) vagy a 100 m elemet Minden érzékelő tartománya külön-külön beállítható

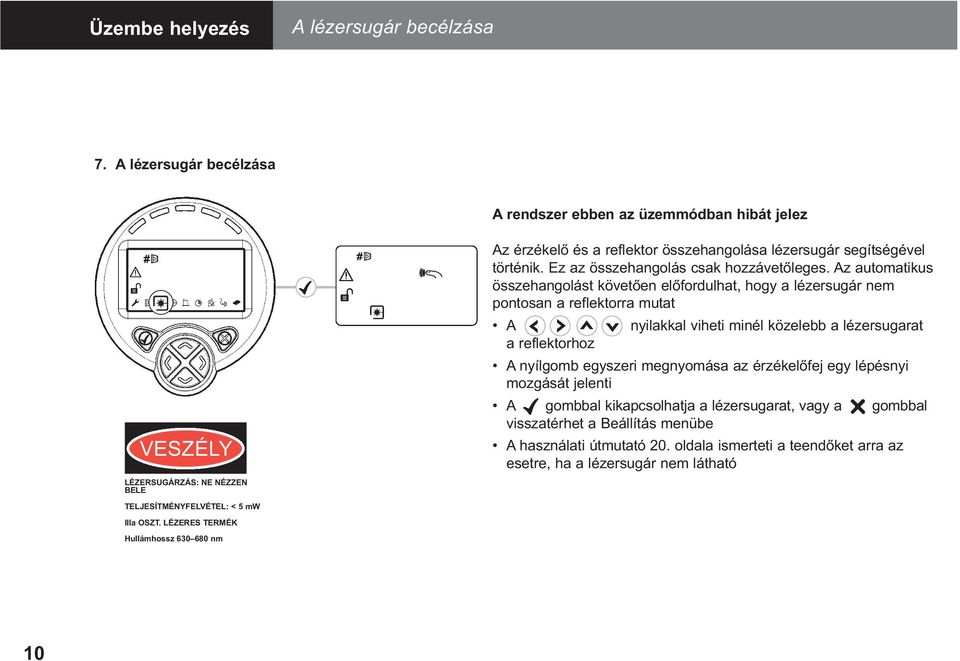

10 Üzembe helyezés A lézersugár becélzása 7. A lézersugár becélzása A rendszer ebben az üzemmódban hibát jelez VESZÉLY LÉZERSUGÁRZÁS: NE NÉZZEN BELE TELJESÍTMÉNYFELVÉTEL: < 5 mw IIIa OSZT. LÉZERES TERMÉK Hullámhossz nm Az érzékelő és a reflektor összehangolása lézersugár segítségével történik. Ez az összehangolás csak hozzávetőleges. Az automatikus összehangolást követően előfordulhat, hogy a lézersugár nem pontosan a reflektorra mutat A nyilakkal viheti minél közelebb a lézersugarat a reflektorhoz A nyílgomb egyszeri megnyomása az érzékelőfej egy lépésnyi mozgását jelenti A gombbal kikapcsolhatja a lézersugarat, vagy a gombbal visszatérhet a Beállítás menübe A használati útmutató 20. oldala ismerteti a teendőket arra az esetre, ha a lézersugár nem látható 10

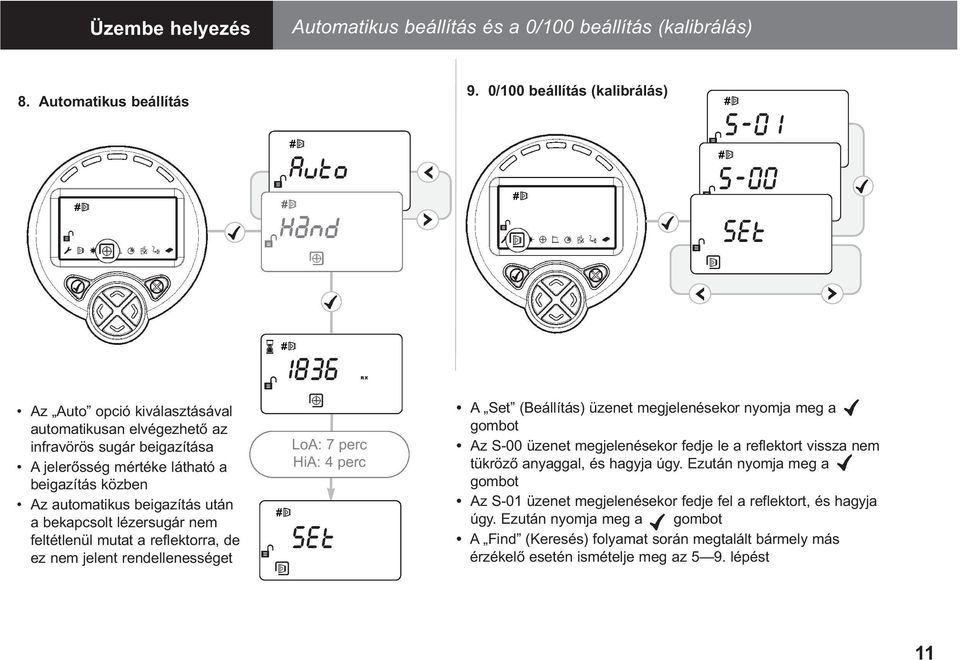

11 Üzembe helyezés Automatikus beállítás és a 0/100 beállítás (kalibrálás) 8. Automatikus beállítás 9. 0/100 beállítás (kalibrálás) Az Auto opció kiválasztásával automatikusan elvégezhető az infravörös sugár beigazítása A jelerősség mértéke látható a beigazítás közben Az automatikus beigazítás után a bekapcsolt lézersugár nem feltétlenül mutat a reflektorra, de ez nem jelent rendellenességet LoA: 7 perc HiA: 4 perc A Set (Beállítás) üzenet megjelenésekor nyomja meg a gombot Az S-00 üzenet megjelenésekor fedje le a reflektort vissza nem tükröző anyaggal, és hagyja úgy. Ezután nyomja meg a gombot Az S-01 üzenet megjelenésekor fedje fel a reflektort, és hagyja úgy. Ezután nyomja meg a gombot A Find (Keresés) folyamat során megtalált bármely más érzékelő esetén ismételje meg az 5 9. lépést 11

12 Üzembe helyezés Beigazítási állapot 10. A beigazítást követően Javasolt a rendszer Lo A (Alacsony A) módba történő visszaállítása Az érzékelő zöld LED-jelzőfénye 10 másodpercenként villog, a jelerősségnek pedig 99% és 101% között kell lennie Alapértékek: 35% tűzérzékelési küszöb, 10 másodperces késleltetés a tűz- és hibajelzésig, tárolásmentes üzemmód A használati útmutató oldalán található a beállítások módosításának, illetve a tűz- és hibavizsgálatok elvégzésének módja 11. A beigazítás állapotkijelzéseinek ellenőrzése Az üzembe helyezett rendszeren a következők láthatók: Megtalált, de be nem igazított érzékelő esetén a rendszer a következőt jelzi ki: Csatlakoztatott, de nem található érzékelő esetén a rendszer a következőt jelzi ki: 12

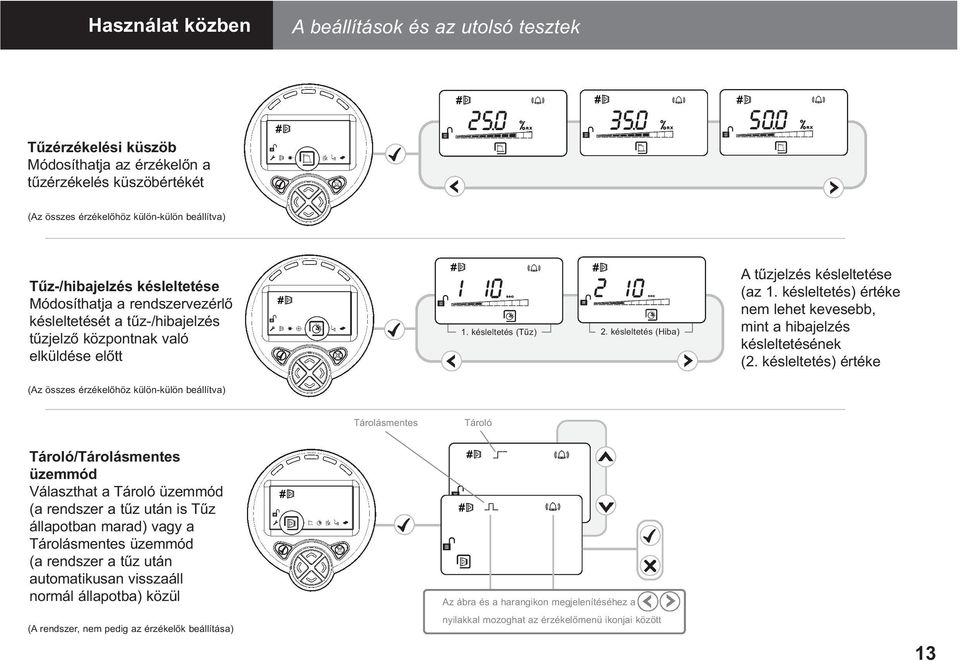

13 Használat közben A beállítások és az utolsó tesztek Tűzérzékelési küszöb Módosíthatja az érzékelőn a tűzérzékelés küszöbértékét (Az összes érzékelőhöz külön-külön beállítva) Tűz-/hibajelzés késleltetése Módosíthatja a rendszervezérlő késleltetését a tűz-/hibajelzés tűzjelző központnak való elküldése előtt 1. késleltetés (Tűz) 2. késleltetés (Hiba) A tűzjelzés késleltetése (az 1. késleltetés) értéke nem lehet kevesebb, mint a hibajelzés késleltetésének (2. késleltetés) értéke (Az összes érzékelőhöz külön-külön beállítva) Tárolásmentes Tároló Tároló/Tárolásmentes üzemmód Választhat a Tároló üzemmód (a rendszer a tűz után is Tűz állapotban marad) vagy a Tárolásmentes üzemmód (a rendszer a tűz után automatikusan visszaáll normál állapotba) közül (A rendszer, nem pedig az érzékelők beállítása) Az ábra és a harangikon megjelenítéséhez a nyilakkal mozoghat az érzékelőmenü ikonjai között 13

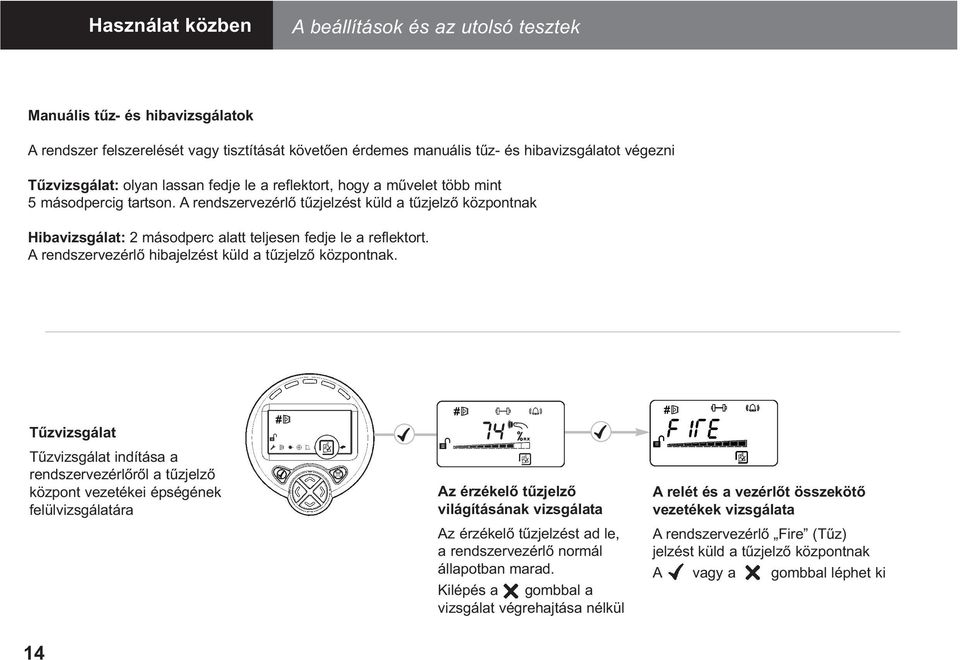

14 Használat közben A beállítások és az utolsó tesztek Manuális tűz- és hibavizsgálatok A rendszer felszerelését vagy tisztítását követően érdemes manuális tűz- és hibavizsgálatot végezni Tűzvizsgálat: olyan lassan fedje le a reflektort, hogy a művelet több mint 5 másodpercig tartson. A rendszervezérlő tűzjelzést küld a tűzjelző központnak Hibavizsgálat: 2 másodperc alatt teljesen fedje le a reflektort. A rendszervezérlő hibajelzést küld a tűzjelző központnak. Tűzvizsgálat Tűzvizsgálat indítása a rendszervezérlőről a tűzjelző központ vezetékei épségének felülvizsgálatára Az érzékelő tűzjelző világításának vizsgálata Az érzékelő tűzjelzést ad le, a rendszervezérlő normál állapotban marad. Kilépés a gombbal a vizsgálat végrehajtása nélkül A relét és a vezérlőt összekötő vezetékek vizsgálata A rendszervezérlő Fire (Tűz) jelzést küld a tűzjelző központnak A vagy a gombbal léphet ki 14

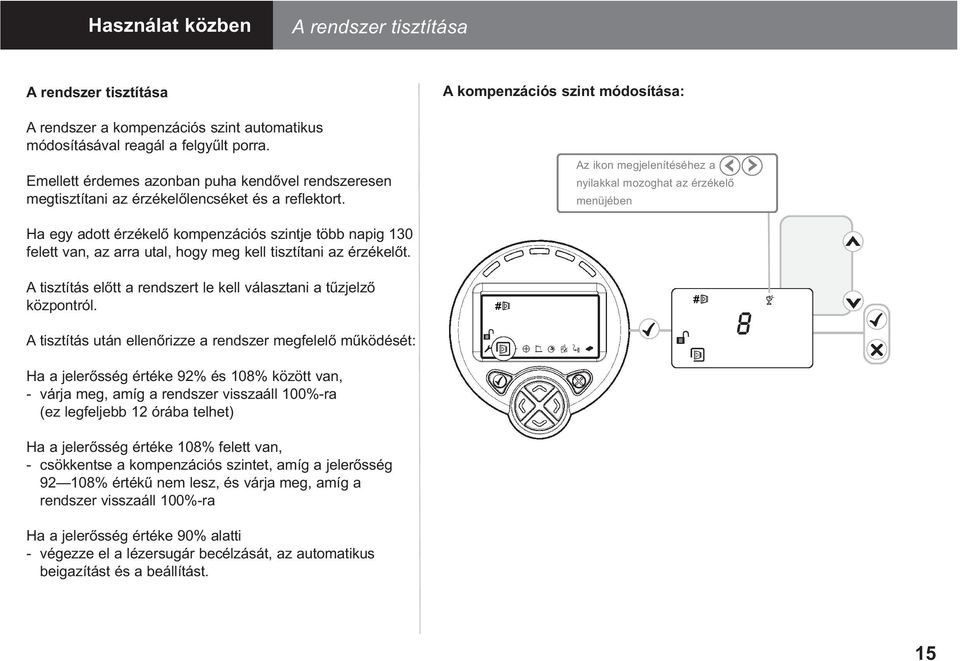

15 Használat közben A rendszer tisztítása A rendszer tisztítása A kompenzációs szint módosítása: A rendszer a kompenzációs szint automatikus módosításával reagál a felgyűlt porra. Emellett érdemes azonban puha kendővel rendszeresen megtisztítani az érzékelőlencséket és a reflektort. Az ikon megjelenítéséhez a nyilakkal mozoghat az érzékelő menüjében Ha egy adott érzékelő kompenzációs szintje több napig 130 felett van, az arra utal, hogy meg kell tisztítani az érzékelőt. A tisztítás előtt a rendszert le kell választani a tűzjelző központról. A tisztítás után ellenőrizze a rendszer megfelelő működését: Ha a jelerősség értéke 92% és 108% között van, - várja meg, amíg a rendszer visszaáll 100%-ra (ez legfeljebb 12 órába telhet) Ha a jelerősség értéke 108% felett van, - csökkentse a kompenzációs szintet, amíg a jelerősség % értékű nem lesz, és várja meg, amíg a rendszer visszaáll 100%-ra Ha a jelerősség értéke 90% alatti - végezze el a lézersugár becélzását, az automatikus beigazítást és a beállítást. 15

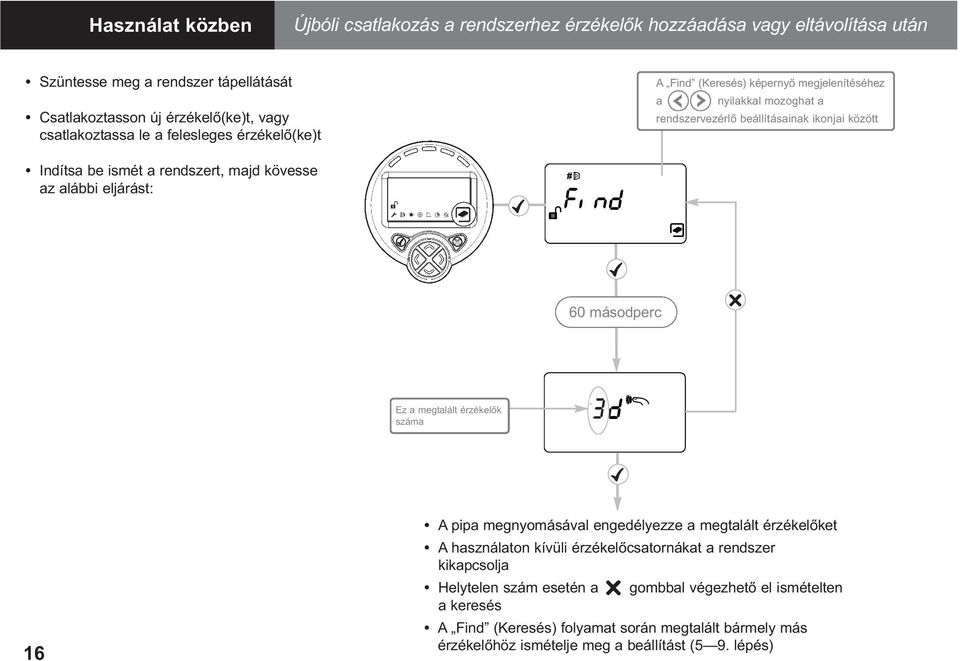

16 Használat közben Újbóli csatlakozás a rendszerhez érzékelők hozzáadása vagy eltávolítása után Szüntesse meg a rendszer tápellátását Csatlakoztasson új érzékelő(ke)t, vagy csatlakoztassa le a felesleges érzékelő(ke)t A Find (Keresés) képernyő megjelenítéséhez a nyilakkal mozoghat a rendszervezérlő beállításainak ikonjai között Indítsa be ismét a rendszert, majd kövesse az alábbi eljárást: 60 másodperc Ez a megtalált érzékelők száma 16 A pipa megnyomásával engedélyezze a megtalált érzékelőket A használaton kívüli érzékelőcsatornákat a rendszer kikapcsolja Helytelen szám esetén a gombbal végezhető el ismételten a keresés A Find (Keresés) folyamat során megtalált bármely más érzékelőhöz ismételje meg a beállítást (5 9. lépés)

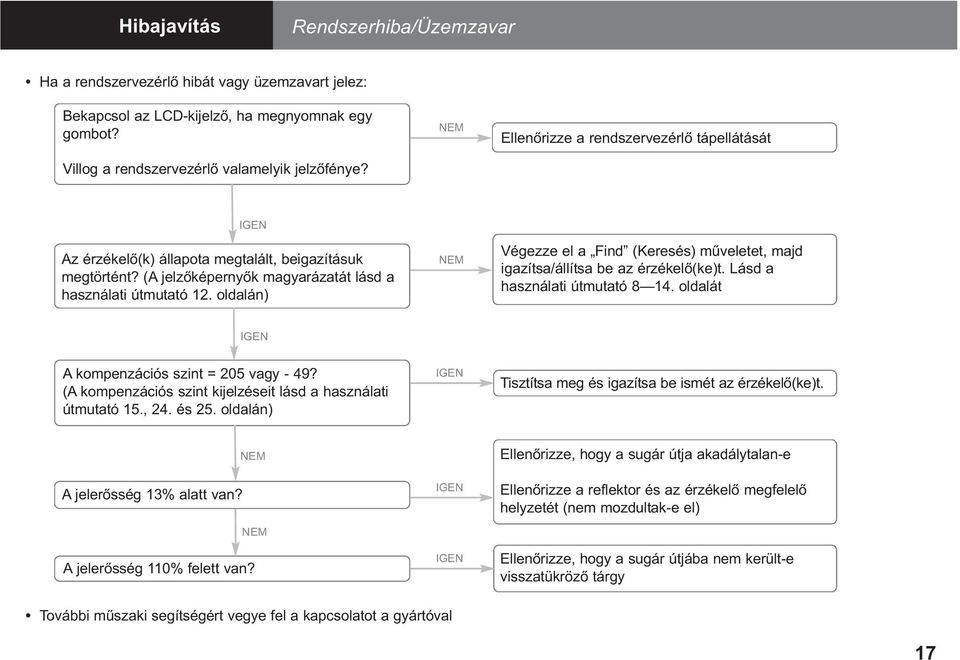

17 Hibajavítás Rendszerhiba/Üzemzavar Ha a rendszervezérlő hibát vagy üzemzavart jelez: Bekapcsol az LCD-kijelző, ha megnyomnak egy gombot? Villog a rendszervezérlő valamelyik jelzőfénye? NEM Ellenőrizze a rendszervezérlő tápellátását IGEN Az érzékelő(k) állapota megtalált, beigazításuk megtörtént? (A jelzőképernyők magyarázatát lásd a használati útmutató 12. oldalán) NEM Végezze el a Find (Keresés) műveletet, majd igazítsa/állítsa be az érzékelő(ke)t. Lásd a használati útmutató oldalát IGEN A kompenzációs szint = 205 vagy - 49? (A kompenzációs szint kijelzéseit lásd a használati útmutató 15., 24. és 25. oldalán) IGEN Tisztítsa meg és igazítsa be ismét az érzékelő(ke)t. NEM A jelerősség 13% alatt van? NEM A jelerősség 110% felett van? IGEN IGEN Ellenőrizze, hogy a sugár útja akadálytalan-e Ellenőrizze a reflektor és az érzékelő megfelelő helyzetét (nem mozdultak-e el) Ellenőrizze, hogy a sugár útjába nem került-e visszatükröző tárgy További műszaki segítségért vegye fel a kapcsolatot a gyártóval 17

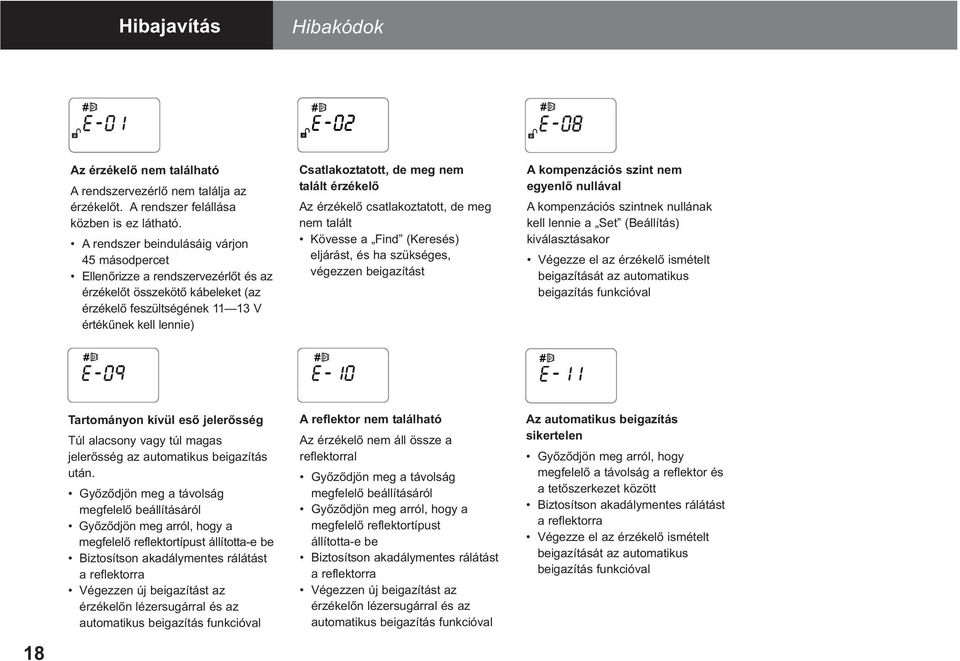

18 Hibajavítás Hibakódok Az érzékelő nem található A rendszervezérlő nem találja az érzékelőt. A rendszer felállása közben is ez látható. A rendszer beindulásáig várjon 45 másodpercet Ellenőrizze a rendszervezérlőt és az érzékelőt összekötő kábeleket (az érzékelő feszültségének V értékűnek kell lennie) Csatlakoztatott, de meg nem talált érzékelő Az érzékelő csatlakoztatott, de meg nem talált Kövesse a Find (Keresés) eljárást, és ha szükséges, végezzen beigazítást A kompenzációs szint nem egyenlő nullával A kompenzációs szintnek nullának kell lennie a Set (Beállítás) kiválasztásakor Végezze el az érzékelő ismételt beigazítását az automatikus beigazítás funkcióval 18 Tartományon kívül eső jelerősség Túl alacsony vagy túl magas jelerősség az automatikus beigazítás után. Győződjön meg a távolság megfelelő beállításáról Győződjön meg arról, hogy a megfelelő reflektortípust állította-e be Biztosítson akadálymentes rálátást a reflektorra Végezzen új beigazítást az érzékelőn lézersugárral és az automatikus beigazítás funkcióval A reflektor nem található Az érzékelő nem áll össze a reflektorral Győződjön meg a távolság megfelelő beállításáról Győződjön meg arról, hogy a megfelelő reflektortípust állította-e be Biztosítson akadálymentes rálátást a reflektorra Végezzen új beigazítást az érzékelőn lézersugárral és az automatikus beigazítás funkcióval Az automatikus beigazítás sikertelen Győződjön meg arról, hogy megfelelő a távolság a reflektor és a tetőszerkezet között Biztosítson akadálymentes rálátást a reflektorra Végezze el az érzékelő ismételt beigazítását az automatikus beigazítás funkcióval

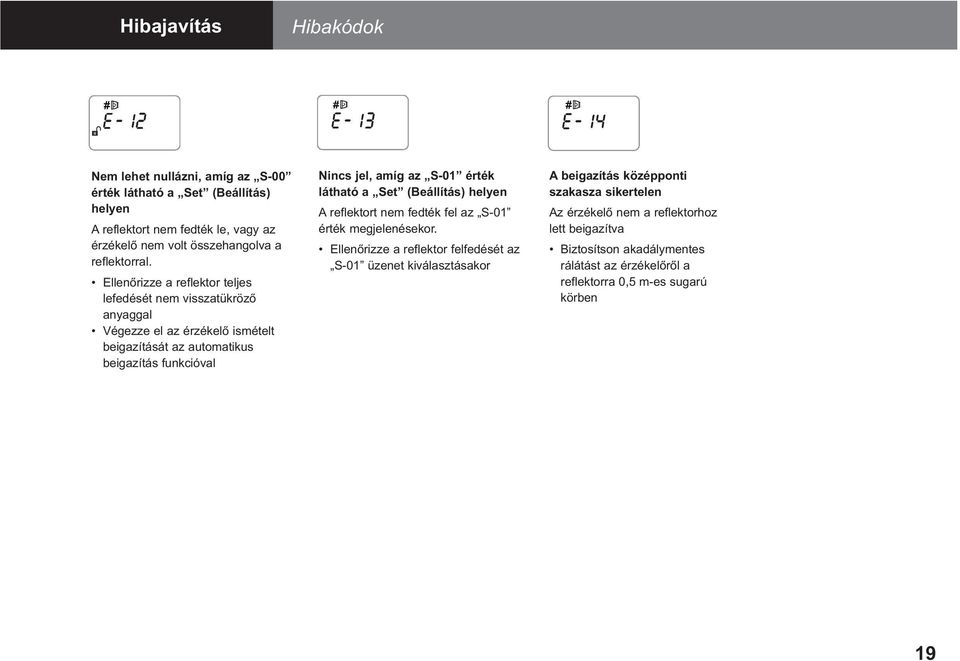

19 Hibajavítás Hibakódok Nem lehet nullázni, amíg az S-00 érték látható a Set (Beállítás) helyen A reflektort nem fedték le, vagy az érzékelő nem volt összehangolva a reflektorral. Ellenőrizze a reflektor teljes lefedését nem visszatükröző anyaggal Végezze el az érzékelő ismételt beigazítását az automatikus beigazítás funkcióval Nincs jel, amíg az S-01 érték látható a Set (Beállítás) helyen A reflektort nem fedték fel az S-01 érték megjelenésekor. Ellenőrizze a reflektor felfedését az S-01 üzenet kiválasztásakor A beigazítás középponti szakasza sikertelen Az érzékelő nem a reflektorhoz lett beigazítva Biztosítson akadálymentes rálátást az érzékelőről a reflektorra 0,5 m-es sugarú körben 19

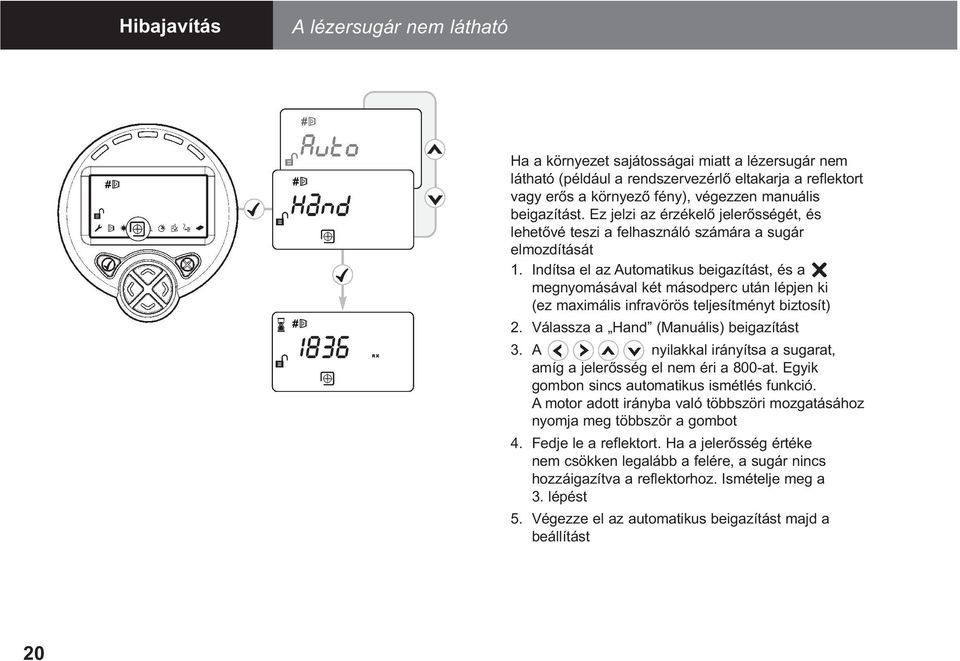

20 Hibajavítás A lézersugár nem látható Ha a környezet sajátosságai miatt a lézersugár nem látható (például a rendszervezérlő eltakarja a reflektort vagy erős a környező fény), végezzen manuális beigazítást. Ez jelzi az érzékelő jelerősségét, és lehetővé teszi a felhasználó számára a sugár elmozdítását 1. Indítsa el az Automatikus beigazítást, és a megnyomásával két másodperc után lépjen ki (ez maximális infravörös teljesítményt biztosít) 2. Válassza a Hand (Manuális) beigazítást 3. A nyilakkal irányítsa a sugarat, amíg a jelerősség el nem éri a 800-at. Egyik gombon sincs automatikus ismétlés funkció. A motor adott irányba való többszöri mozgatásához nyomja meg többször a gombot 4. Fedje le a reflektort. Ha a jelerősség értéke nem csökken legalább a felére, a sugár nincs hozzáigazítva a reflektorhoz. Ismételje meg a 3. lépést 5. Végezze el az automatikus beigazítást majd a beállítást 20

21 Hibajavítás Kiindulási pozíció Ha nem tudható, hová mutat a sugár, a Kiindulási pozíció segítségével automatikusan odairányíthatja az infravörös sugarat a mozgási tartomány középpontjába. A vagy gombbal léphet ki a funkcióból Ez mintegy 15 percet vesz igénybe Amikor kész, a kijelző visszatér a műszaki menüre 21

22 Kijelző és jelzőfények LCD-ikonok elrendezése Érzékelő száma Tárolt/Visszaállított Jel erőssége Fok Másodperc Láb Méter Felhasználói kérés Kompenzációs szint Tűz Foglalt Figyelmeztetés Rendszer zárolt/ nem zárolt Átvitel Jelerősség Fogadott Jel erőssége %/V Oszlopdiagram Kiindulási pozíció beállítása Az érzékelő beállításai A lézersugár becélzása A sugár beigazítása Tűz küszöb Tűz-/hibajelzés késleltetése Tűzvizsgálat Szoftvereszközök Rendszervezérlő beállításai 22

23 Kijelző és jelzőfények Az érzékelő és a rendszervezérlő állapotjelzői Érzékelő A jelzőfény 10 másodpercenként villog. NORMÁL: HIBA: TŰZ: ZÖLD SÁRGA VÖRÖS Rendszervezérlő Az 1 4. jelzőfény az 1 4. érzékelő állapotát jelzi: NORMÁL: Nem villog HIBA: SÁRGA TŰZ: VÖRÖS 5 ZÖLD villanás jelzi a rendszervezérlő NORMÁL állapotát Minden jelzőfény 10 másodperces időközzel villog. 23

24 Menü elrendezése Felhasználói menü A vezérlő paraméterei Az érzékelő paraméterei 24 A menüben a A rendszer a gombbal adhatja meg a belépőkódot gombbal állítható alvó módba

25 A menü elrendezése Felhasználói menü Leírások A vezérlő paraméterei Áramerősség Hi A (Magas A) vagy Lo A (Alacsony A) Rendszervezérlő állapota Rendszervezérlő szoftververziója Vett jel százalékos értéke Kompenzációs szint Tűzérzékelési küszöb A tűzjelzés késleltetése Az érzékelő paraméterei Érzékelőszoftver verziószáma Érzékelő állapota Hőmérséklet Celsius- vagy Fahrenheit-fok Távolság 8 50 m vagy m A hibajelzés késleltetése 25

26 A menü elrendezése Műszaki menü Kiindulási pozíció Az érzékelő beállításai A lézersugár becélzása A sugár beigazítása Tűzérzékelési küszöb A vezérlő beállításai Szoftvereszközök Tűzvizsgálat Tűz-/hibajelzés késleltetése A műszaki menü eléréséhez meg kell adni a belépőkódot A menüben történő navigáláskor a gombokkal mozgassa a kurzort. Adott elem kiválasztása a gombbal történik A gombbal léphet ki a menüből és térhet vissza a rendszer zárolt állapotába 26

27 Menü elrendezése Az érzékelő beállításai Alapértéken nem tárol Érzékelők számának beállítása Átviteli teljesítmény beállítása ** Távolság beállítása Tűzjelzés tárolása/ visszaállítása A motorműködés automatikus optimalizálása Mozgás be-/kikapcsolása Kompenzációs szint beállítása ** Vételi erősítés beállítása ** 0/100% beállítása ** VIGYÁZAT: CSAK MŰSZAKI HASZNÁLATRA. AZ EGYSÉG MÓDOSÍTÁSA MEGHIBÁSODÁST OKOZHAT 27

28 A menü elrendezése A rendszervezérlő beállításai Áramerősség Mértékegységek Az érzékelők megkeresése Belépőkód módosítása A belépőkód módosításakor körültekintően járjon el. Ha a kód elvész, a belépőkód visszaállításához vegye fel a kapcsolatot a gyártóval. 28 FIGYELMEZTETÉS Mértékegységek Váltás a Metric (Metrikus) és az Imperial (Brit) között Belépőkód módosítása A gombokkal érheti el a számjegyeket A gombokkal módosíthatja a számjegyeket A gombbal mentheti az új belépőkódot, és visszatérhet a Beállítás menübe A gombbal törölheti a módosítást, és visszatérhet a Műszaki menübe

29 A rendszer felépítése Működési paraméterek, méretek Paraméter Üzemi feszültség Érték V DC Paraméter Leírás Alap Belépőkód A műszaki menübe való belépéshez belépőkód szükséges Üzemi áram kis fogyasztású mód Üzemi áram nagy fogyasztású mód Tűzérzékelési küszöb tartománya 10, 12, 14 vagy 16 ma ± 2 ma (1, 2, 3 vagy 4 megtalált érzékelőnél) ma 0,45 3,98 db 10 60% Áramerősség Hi A (Magas A): a rendszer 50 ma állandó áramfogyasztással működik Lo A (Alacsony A): a rendszer 10, 12, 14, 16 ma állandó áramfogyasztással működik (1, 2, 3 vagy 4 megtalált érzékelőnél) -49 és +204 közti tartomány. A felgyűlt por és a porlerakódás Kompenzációs szint ellensúlyozására alkalmazott bővítési szint. 75-ös értéknél beindul az automatikus optimalizálás. LoA (Alacsony A) 0 Tűzjelzés késleltetése Hibajelzés késleltetése Az érzékelő és a reflektor közötti üzemi távolság Az érzékelőbeállítás maximális eltérése (szögben) A reflektorbeállítás maximális eltérése (szögben) Az érzékelőfej beállításának maximális eltérése (szögben) Optikai hullámhossz 2 30 mp 2 30 mp m ± 0,3 fok ± 5 fok ± 3,5 fok 850 nm Gyors elnyelés, hibaérzékelési küszöb 87% Üzemi hőmérséklet (az UL által-jóváhagyott) Üzemi hőmérséklet (EN54-12 jóváhagyás) Tárolási hőmérséklet Relatív páratartalom (nem kondenzálódó) 93% IP-besorolás Relé-érintkező feszültsége Relé-érintkező áramerőssége Maximális kábelhossz (a vezérlőről az érzékelőre) Kábelmérő A ház tűzveszélyességi besorolása 0-tól +37,8 Celsius-fokig -10-től +55 Celsius-fokig -40-től +85 Celsius-fokig IP54 30 V DC 100 ma 100 m AWG 0,5 1,5 mm UL94 V0 Átviteli teljesítmény Vételi erősítés Tűzérzékelési küszöb Tűzjelzés késleltetése Hibajelzés késleltetése Távolság Automatikus optimalizálás Be/Ki Tárolt/Nem tárolt Tartomány 50 és 4095 között. Az optikai teljesítményre utal. Az automatikus beigazításnál ez is beállításra kerül 1 és 255 közti tartomány. A vevő által alkalmazott bővítési szintet jelzi Az automatikus beigazításnál ez is beállításra kerül 10% és 60% közti tartomány. Az elnyelt jelek mértékére utal, ami már tűzjelzést vált ki az érzékelőn 2 és 30 mp közti tartomány. Megadja, hogy mennyi időt kell a rendszernek a tűzérzékelési küszöb alatt töltenie, mielőtt tűzjelzést adna le 2 és 30 mp közti tartomány. Megadja, hogy mennyi időt kell a rendszernek a hibaérzékelési küszöb alatt töltenie, mielőtt hibajelzést adna le A jelnek 2 mp-en belül kell 13% szintre esnie 8 50 m vagy m. Megadja az érzékelő és a reflektor közötti távolságot. A kezdeti átviteli teljesítményre van hatással az automatikus beigazítás kezdetén Letiltja, illetve engedélyezi az automatikus optimalizálást (az automatikus sugármozgatást) Megadja, hogy a rendszer tárolja-e a tűzjelzést, vagy automatikusan visszaálljon-e. A hibajelzéseket a rendszer nem képes tárolni Méret Szélesség (mm) Magasság (mm) Mélység (mm) Súly (kg) Rendszervezérlő, talapzattal együtt 8,0 (202) 9,1 (230) 3,2 (81) 2,2 (1,0) % 10 másodperc 10 másodperc 8 50 m Be Nem tároló Érzékelő, egyszerűsített talapzattal együtt 5,3 (135) 5,3 (135) 5,3 (135) 1,1 (0,5) Univerzális szerelőelem 5,3 (135) 5,3 (135) 2,8 (71) 0,4 (0,2) Reflektor (egyszeres) 3,9 (100) 3,9 (100) 0,4 (10) 0,2 (0,1) 29

30 Tanúsítványok Regionális tanúsítványok Az UL jóváhagyásával kapcsolatos információk Európai tanúsítványok UL-fájlszám: S3417 Az érzékelő és a reflektor közötti távolság Tűzérzékelési küszöb tartománya 8 10 m (26,2 32,8 láb) 10 18% 10 15m (32,8 49,2 láb) 15 25% m (49,2 72,2 láb) 15 35% m (72,2 131,2 láb) 25 50% m (131,2 196,8 láb) 35 50% m (196,8 328,1 láb) 50% Minden szerelési munkálatnak az NFPA72 előírások szerint kell történnie 0832 Fire Fighting Enterprises Ltd, 9 Hunting Gate, Hitchin, SG4 0TJ, UK CPD-0565 EN54-12 Optikai sugárral működő érzékelő Tűzbiztonság Dokumentáció: lásd Megfelel az EN54-12 szabványnak, mely 25% és 35% százalékos érzékelési szint között 20 másodpercben határozza meg a tűzjelzés kiadásának maximális késleltetését. 30 Dokumentum száma:
