1 KLÍMAVÁLTOZÁS HATÁSA AZ ALKALMAZANDÓ ÉPÜLETSZERKEZETEKRE, AZ ÉPÜLETSZERKEZETEK HATÁSA A BELTÉRI MAGASFREKVENCIÁS ELEKTROMÁGNESES TEREKRE Vizi Gergely

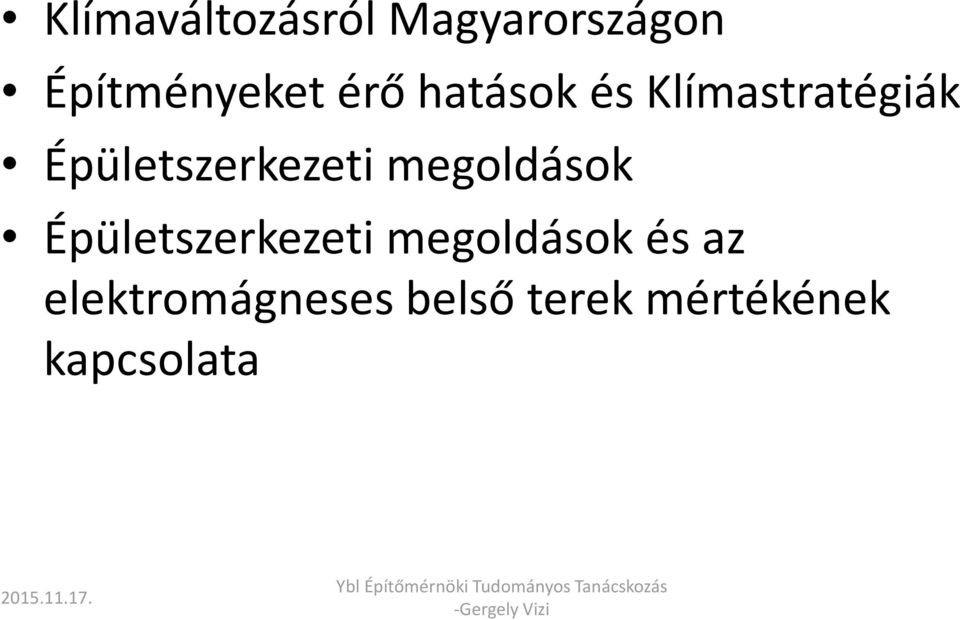

2 Klímaváltozásról Magyarországon Építményeket érő hatások és Klímastratégiák Épületszerkezeti megoldások Épületszerkezeti megoldások és az elektromágneses belső terek mértékének kapcsolata

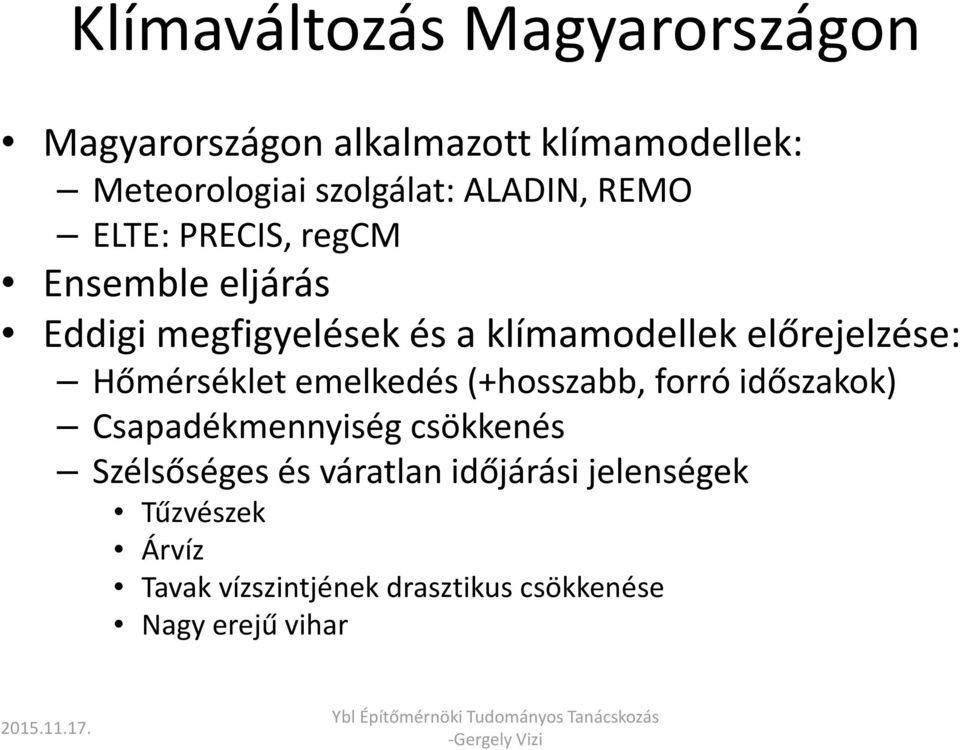

3 Klímaváltozás Magyarországon Magyarországon alkalmazott klímamodellek: Meteorologiai szolgálat: ALADIN, REMO ELTE: PRECIS, regcm Ensemble eljárás Eddigi megfigyelések és a klímamodellek előrejelzése: Hőmérséklet emelkedés (+hosszabb, forró időszakok) Csapadékmennyiség csökkenés Szélsőséges és váratlan időjárási jelenségek Tűzvészek Árvíz Tavak vízszintjének drasztikus csökkenése Nagy erejű vihar

4 2006. Dunai árvíz Budapest 860 cm magasság Tisza, Szeged 1009 cm magasság Augusztus 20, Budapest Balaton vízszintje 70 cm-rel alacsonyabb

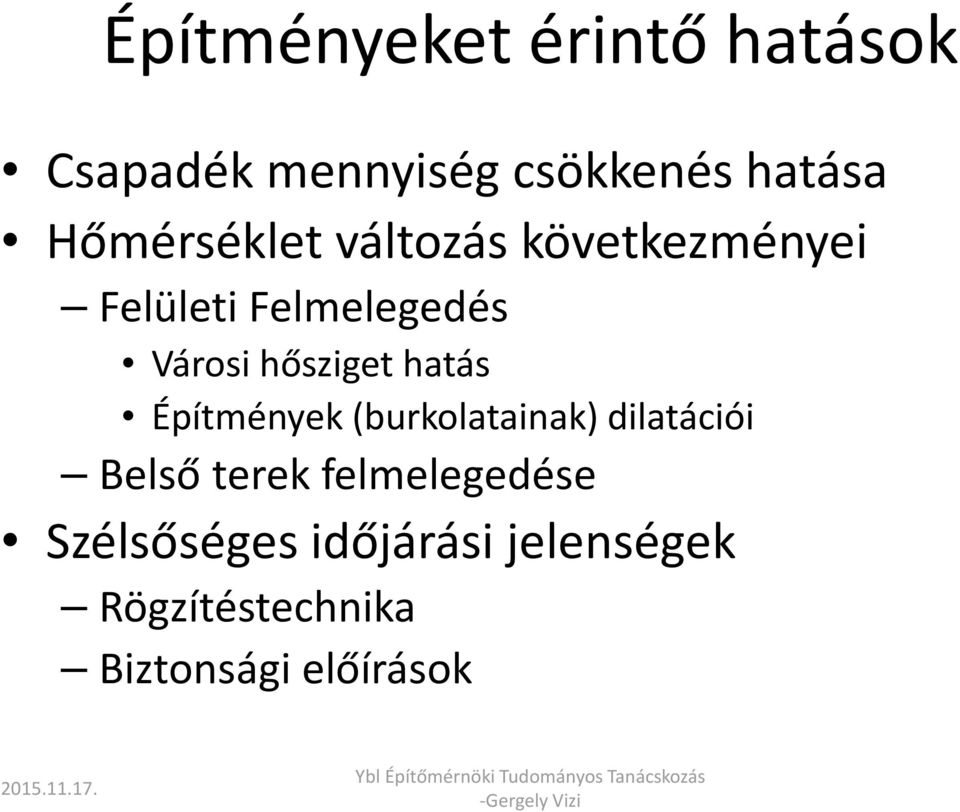

5 Építményeket érintő hatások Csapadék mennyiség csökkenés hatása Hőmérséklet változás következményei Felületi Felmelegedés Városi hősziget hatás Építmények (burkolatainak) dilatációi Belső terek felmelegedése Szélsőséges időjárási jelenségek Rögzítéstechnika Biztonsági előírások

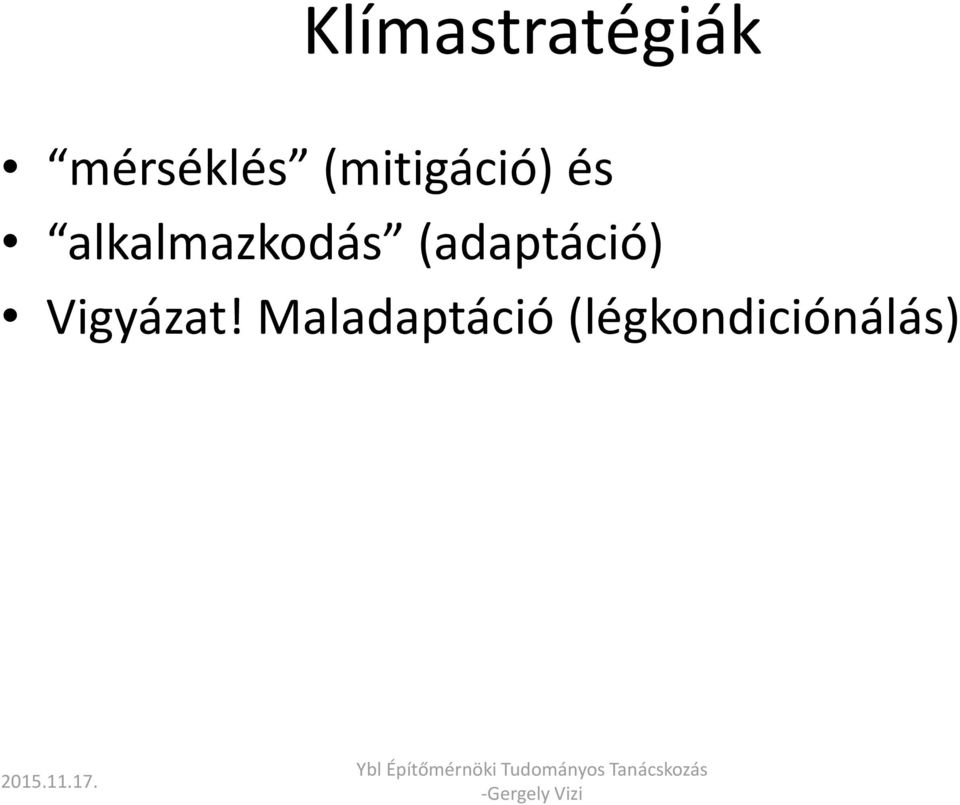

6 Klímastratégiák mérséklés (mitigáció) és alkalmazkodás (adaptáció) Vigyázat! Maladaptáció(légkondiciónálás)

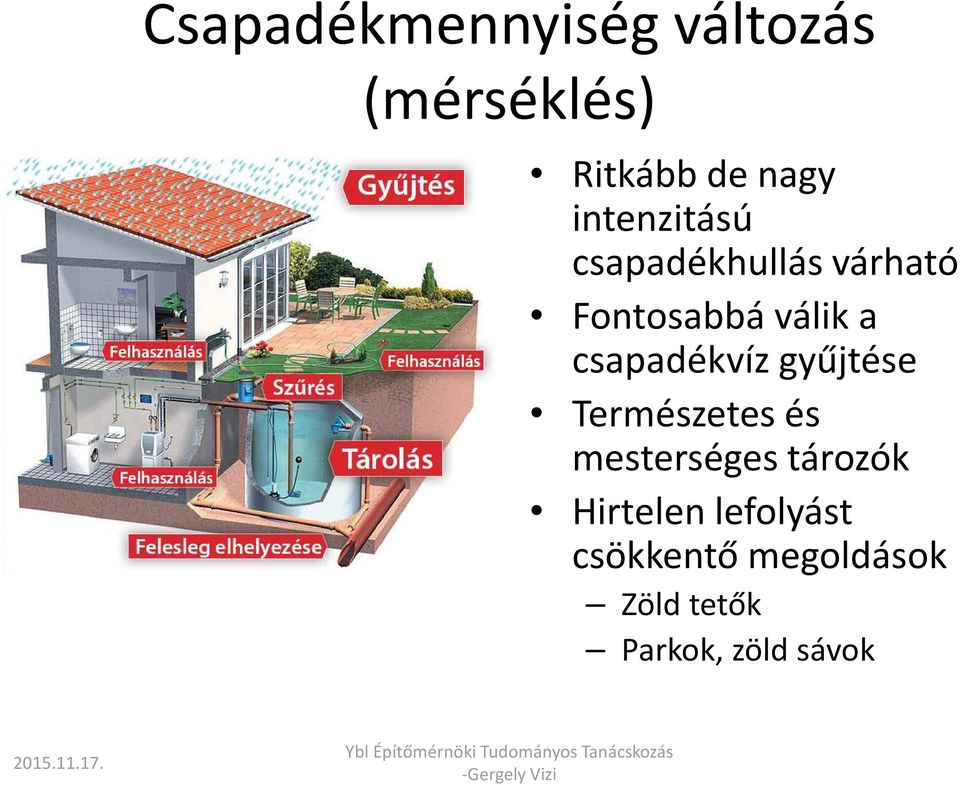

7 Csapadékmennyiség változás (mérséklés) Ritkább de nagy intenzitású csapadékhullás várható Fontosabbá válik a csapadékvíz gyűjtése Természetes és mesterséges tározók Hirtelen lefolyást csökkentő megoldások Zöld tetők Parkok, zöld sávok

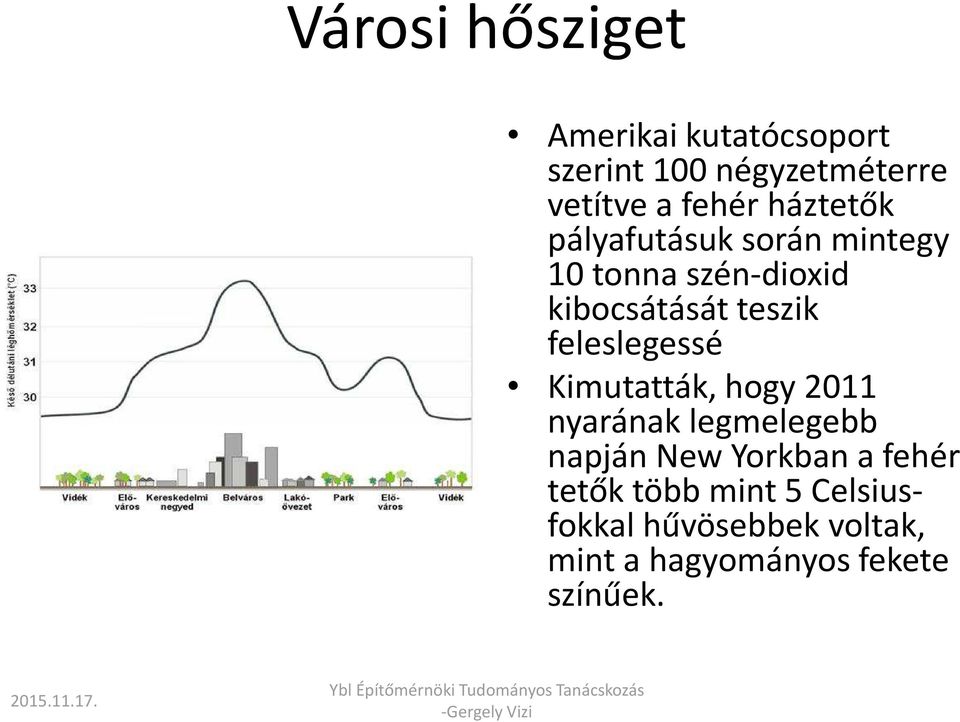

8 Városi hősziget Amerikai kutatócsoport szerint 100 négyzetméterre vetítve a fehér háztetők pályafutásuk során mintegy 10 tonna szén-dioxid kibocsátását teszik feleslegessé Kimutatták, hogy 2011 nyarának legmelegebb napján New Yorkban a fehér tetők több mint 5 Celsiusfokkal hűvösebbek voltak, mint a hagyományos fekete színűek.

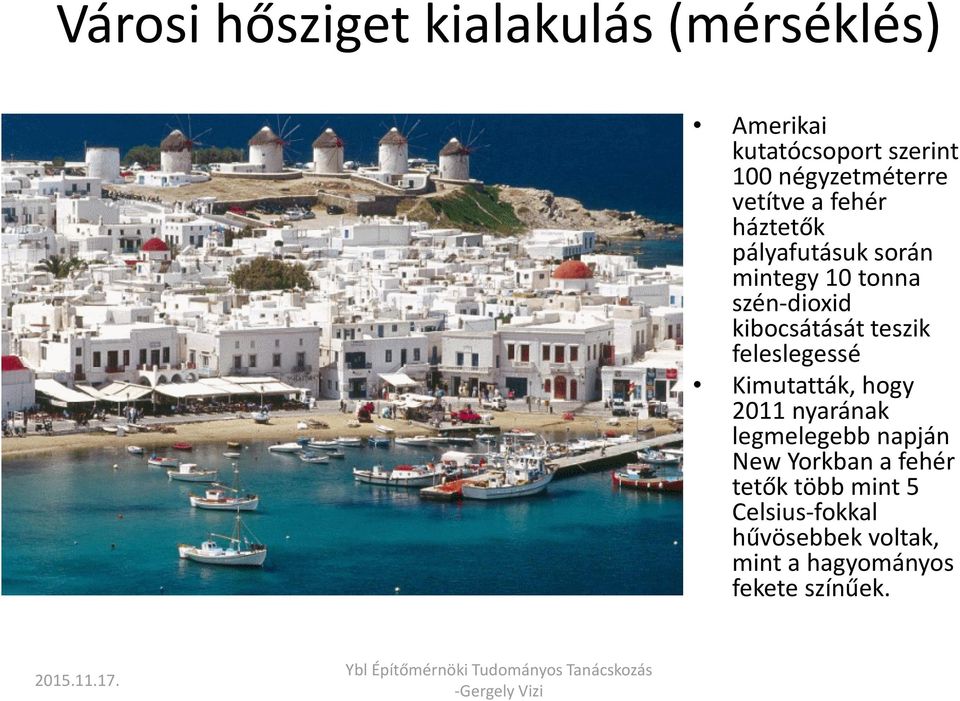

9 Városi hőszigetkialakulás (mérséklés) Amerikai kutatócsoport szerint 100 négyzetméterre vetítve a fehér háztetők pályafutásuk során mintegy 10 tonna szén-dioxid kibocsátását teszik feleslegessé Kimutatták, hogy 2011 nyarának legmelegebb napján New Yorkban a fehér tetők több mint 5 Celsius-fokkal hűvösebbek voltak, mint a hagyományos fekete színűek.

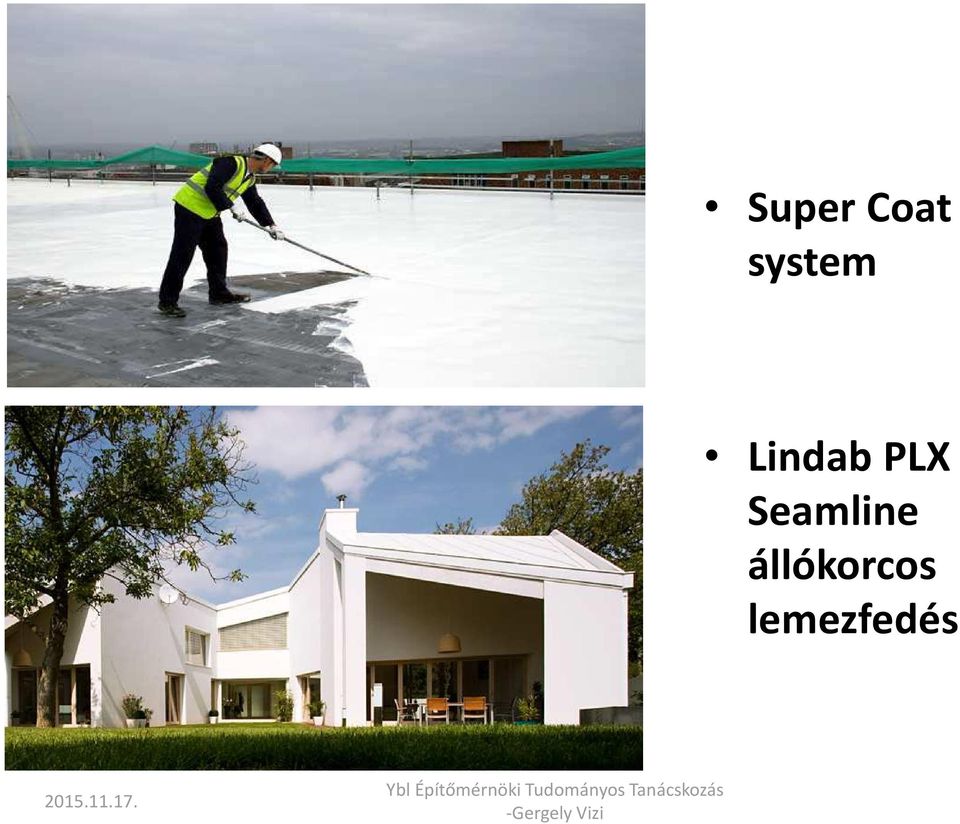

10 Super Coat system LindabPLX Seamline állókorcos lemezfedés

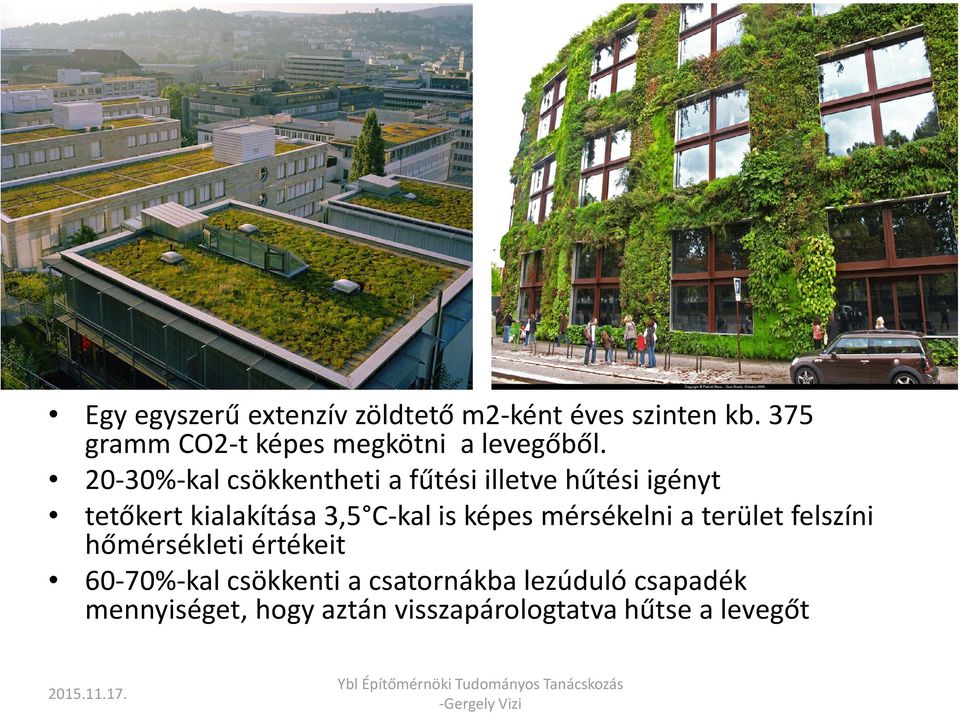

11 Egy egyszerű extenzív zöldtető m2-ként éves szinten kb. 375 gramm CO2-t képes megkötni a levegőből %-kal csökkentheti a fűtési illetve hűtési igényt tetőkert kialakítása 3,5 C-kal is képes mérsékelni a terület felszíni hőmérsékleti értékeit 60-70%-kal csökkenti a csatornákba lezúduló csapadék mennyiséget, hogy aztán visszapárologtatva hűtse a levegőt

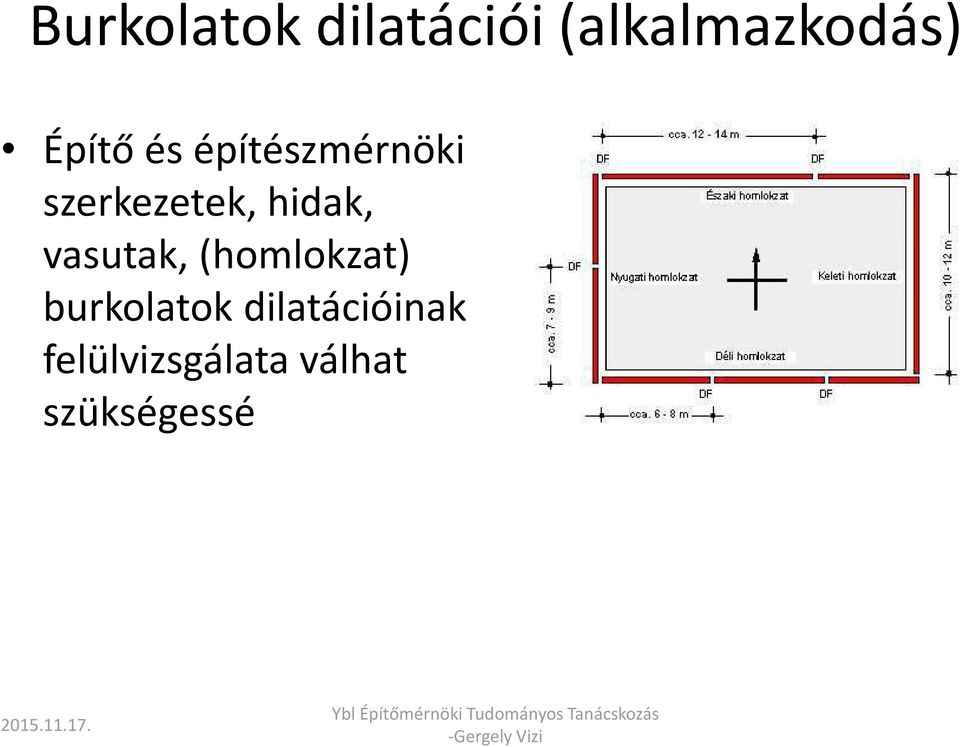

12 Burkolatok dilatációi (alkalmazkodás) Építő és építészmérnöki szerkezetek, hidak, vasutak, (homlokzat) burkolatok dilatációinak felülvizsgálata válhat szükségessé

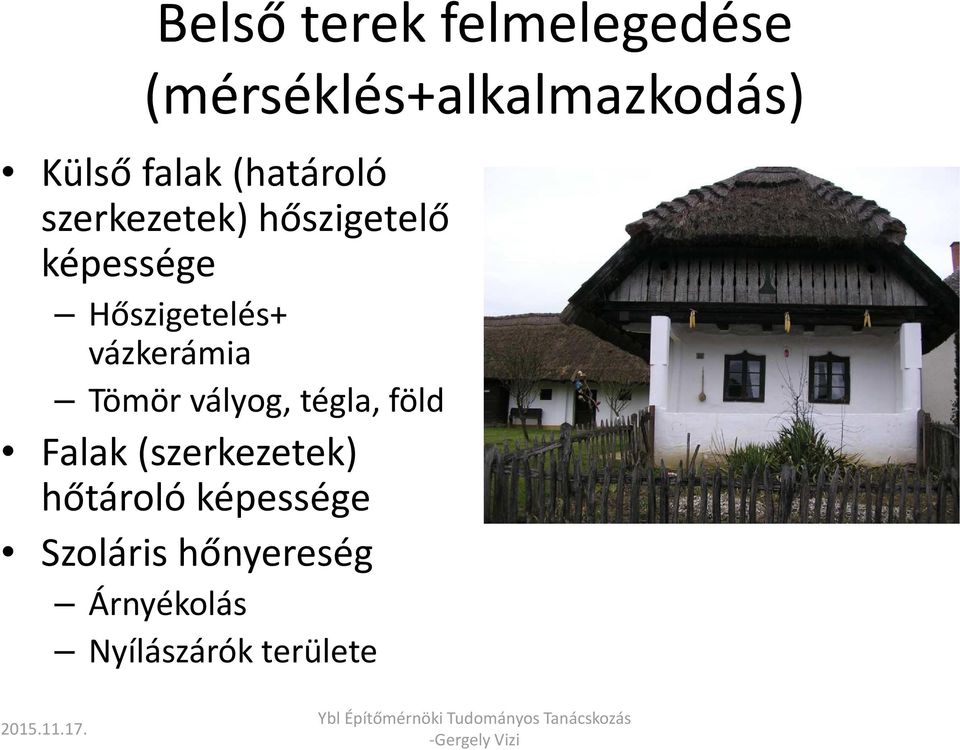

13 Belső terek felmelegedése (mérséklés+alkalmazkodás) Külső falak (határoló szerkezetek) hőszigetelő képessége Hőszigetelés+ vázkerámia Tömör vályog, tégla, föld Falak (szerkezetek) hőtároló képessége Szoláris hőnyereség Árnyékolás Nyílászárók területe

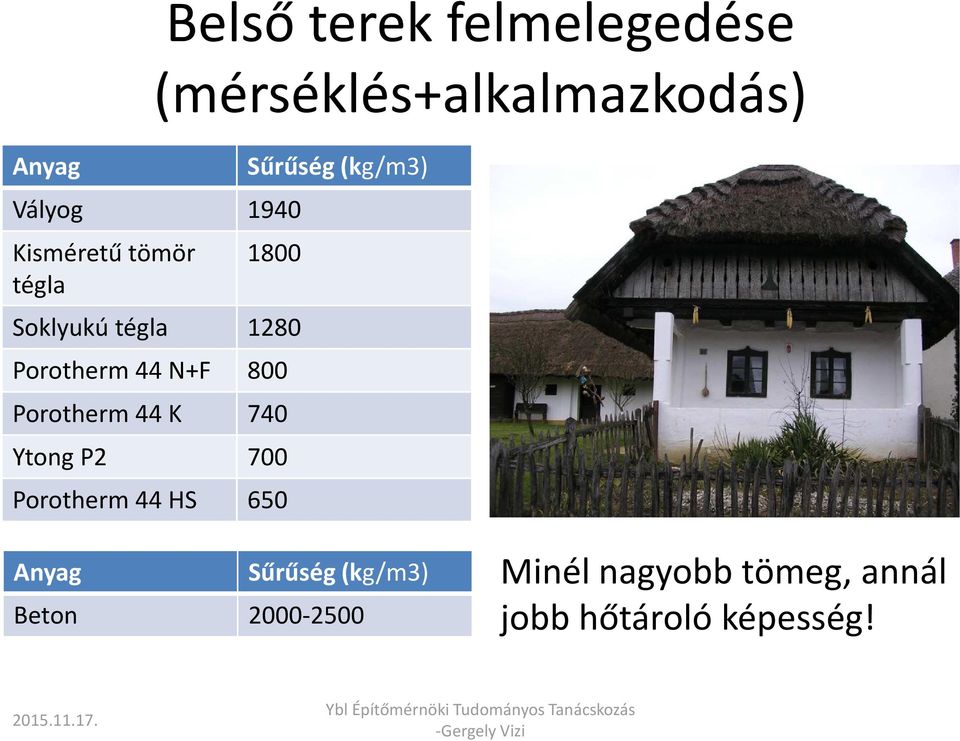

14 Anyag Belső terek felmelegedése (mérséklés+alkalmazkodás) Vályog 1940 Kisméretű tömör tégla Sűrűség (kg/m3) 1800 Soklyukú tégla 1280 Porotherm 44 N+F 800 Porotherm 44 K 740 Ytong P2 700 Porotherm 44 HS 650 Anyag Sűrűség (kg/m3) Beton Minél nagyobb tömeg, annál jobb hőtároló képesség!

15 Belső terek felmelegedése (mérséklés+alkalmazkodás) Könnyű szerkezetes ház Szinte csak hőszigetelés (télen jó) Nincs hőtároló tömeg (télen sem és nyáron sem jó) Légkondicionáló berendezés MALADAPTÁCIÓ!

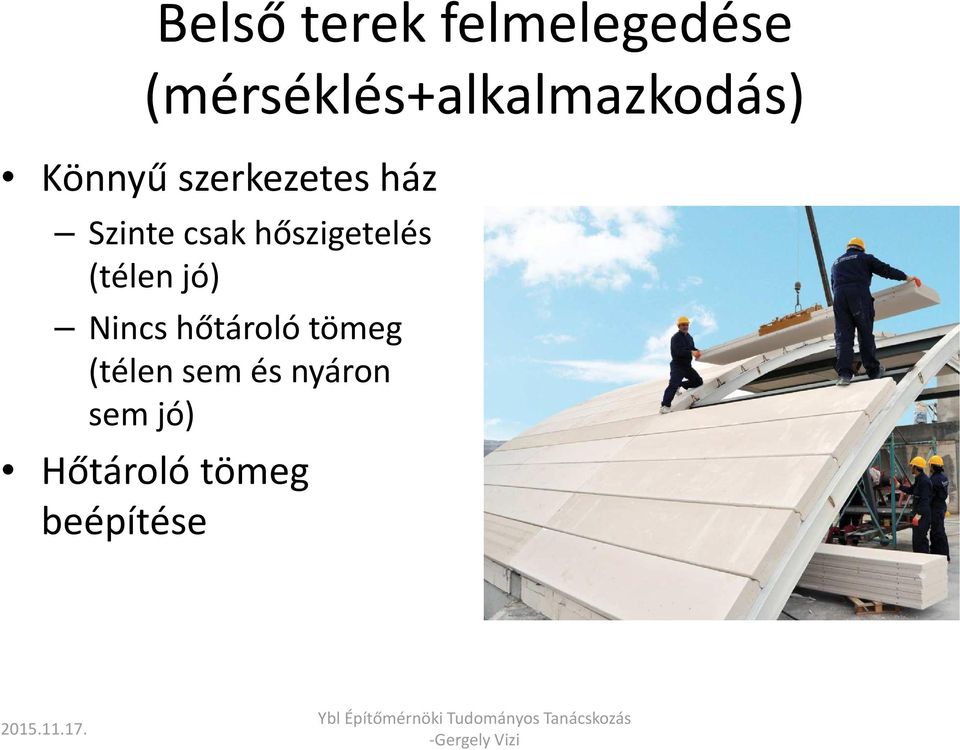

16 Belső terek felmelegedése (mérséklés+alkalmazkodás) Könnyű szerkezetes ház Szinte csak hőszigetelés (télen jó) Nincs hőtároló tömeg (télen sem és nyáron sem jó) Hőtároló tömeg beépítése

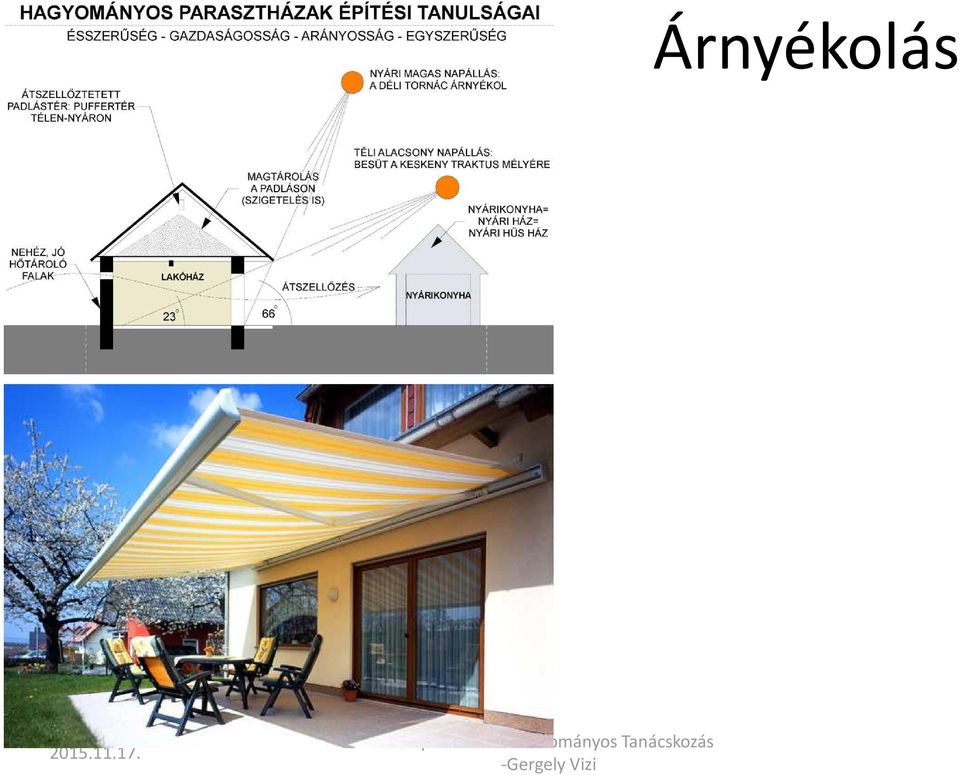

17 Árnyékolás

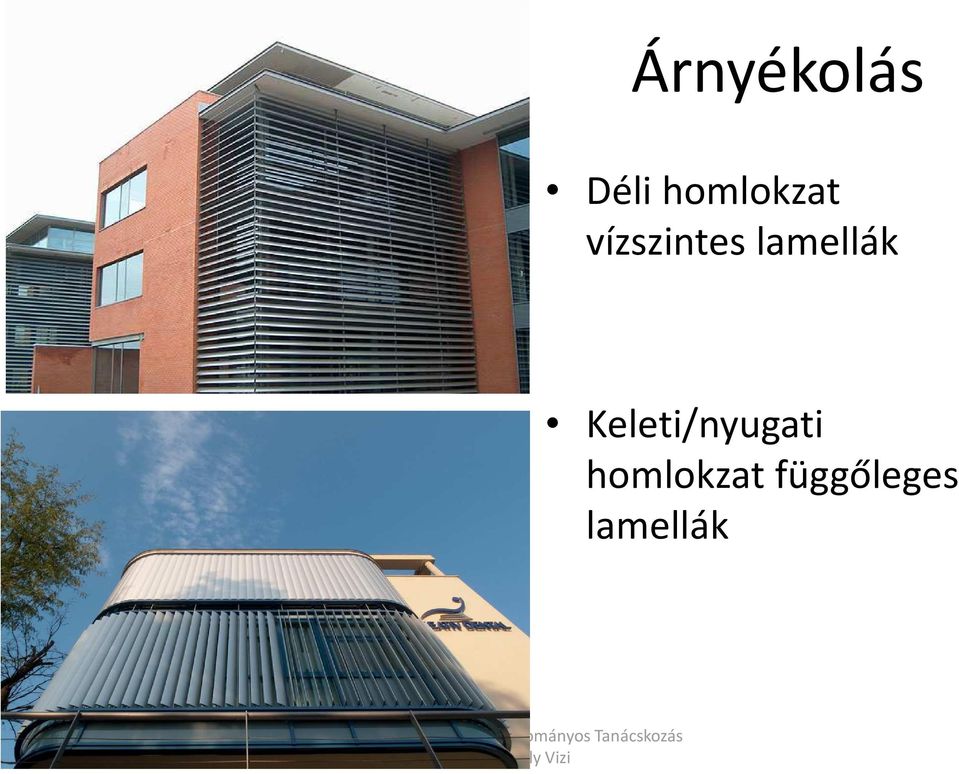

18 Árnyékolás Déli homlokzat vízszintes lamellák Keleti/nyugati homlokzat függőleges lamellák

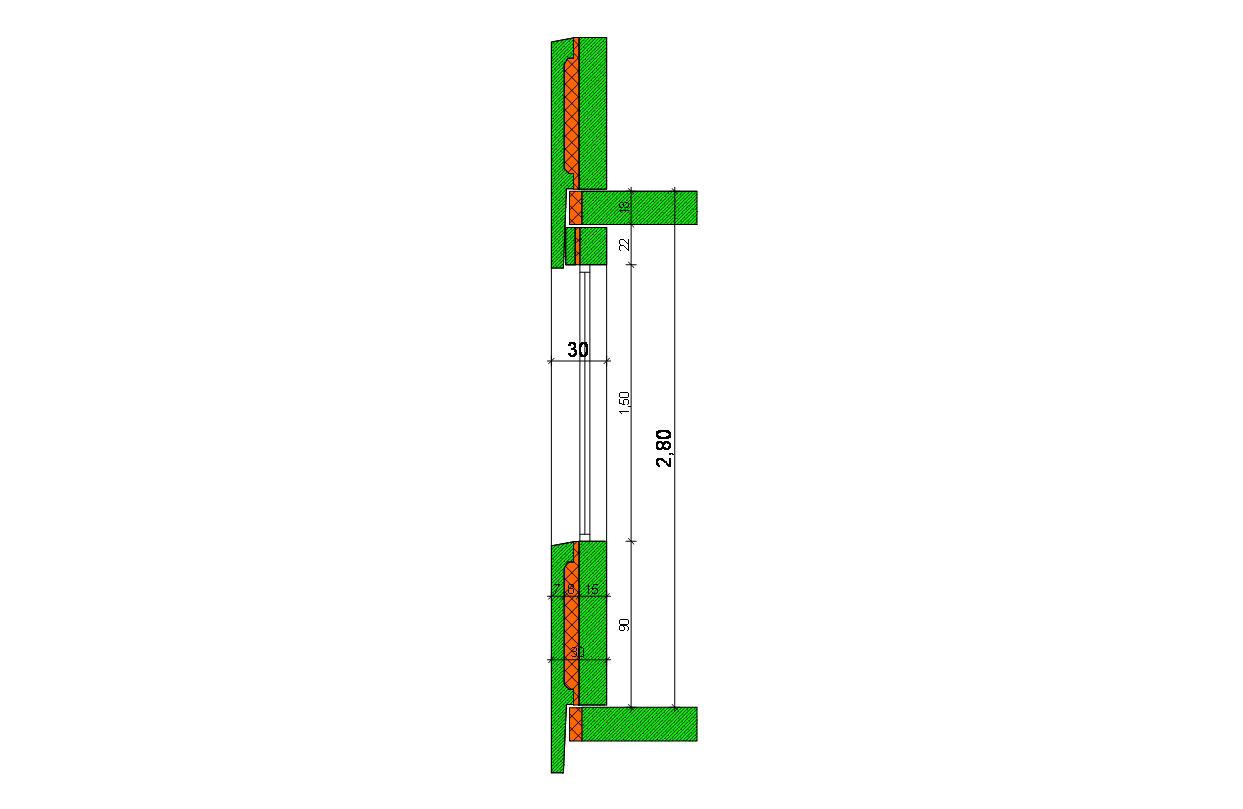

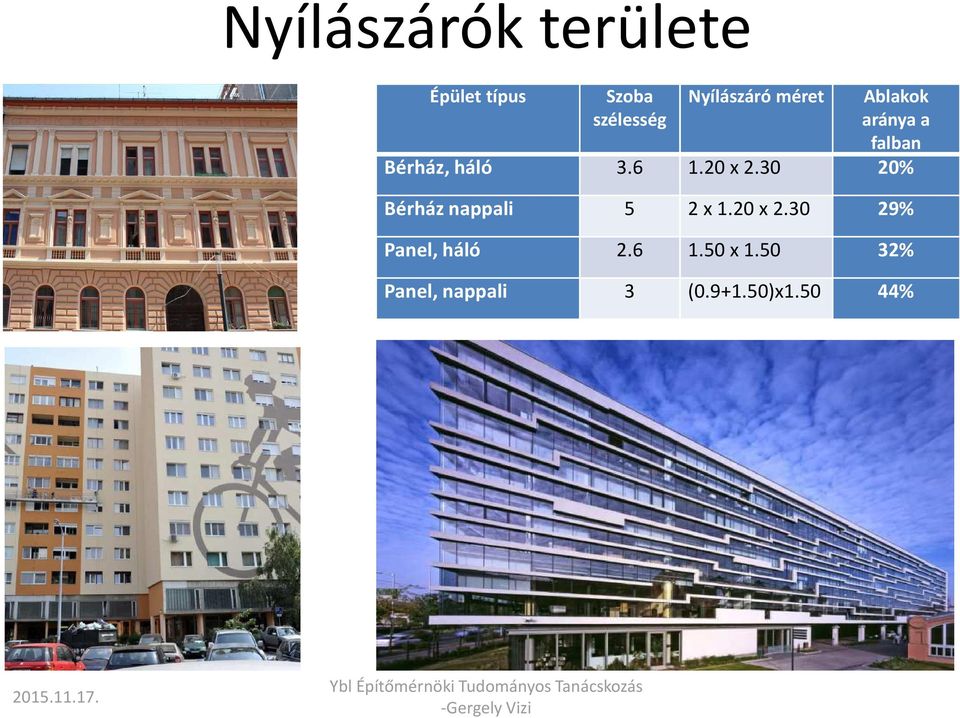

19 Nyílászárók területe Épület típus Szoba szélesség Nyílászáróméret Ablakok aránya a falban Bérház, háló x % Bérház nappali 5 2 x 1.20 x % Panel, háló x % Panel, nappali 3 ( )x %

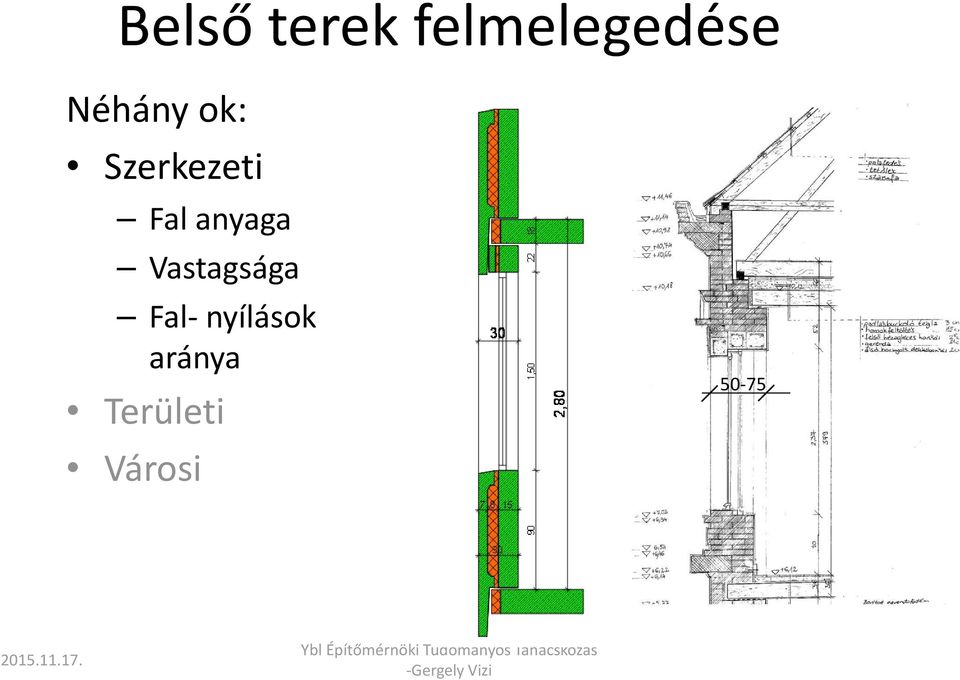

20 Belső terek felmelegedése Néhány ok: Szerkezeti Fal anyaga Vastagsága Fal-nyílások aránya Területi Városi 50-75

21 Elektromágnesesterek összehasonlítása 3. Táblázat. Mért elektromágneses teljesítmény sűrűség MAGAS FREKVENCIA Nappali Hálószoba Bérház Panel ház Med Med 2, ,4 4,6 2,8 1,02 0,38 2,2 0, , ,5 4, ,8 8 4,9 2,67 0,93 3,9 0, , ,4 1,05 0,79 1,05 2,9 13, , ,6 6,5 1,98 0,86 4,24 9, ,36 Mik a lehetséges okok?

22 Elektromágneses terek -Szimuláció MAGAS FREKVENCIA CST Microwave studio Referencia épület méretei 5.0 m x 3.6 m x 3.3 m Frekvencia: 1 GHz Síkhullám 1 V/m Horizontális besugárzási irány Besugárzás szöge90, 45, and -45.

23 Elektromágneses terek -Szimuláció MAGAS FREKVENCIA Okok: Szerkezeti Anyag Területi Városi TÉGLA 6,71 BETON 13,5

24 Elektromágneses terek -Szimuláció MAGAS FREKVENCIA Okok: Szerkezeti Anyag Területi Városi Vasalat működik Faraday kalitkaként? Vasalat Hatékony csökkentés 2 cm rácsosztású acél hálótól

25 Elektromágneses terek -Szimuláció MAGAS FREKVENCIA Okok: Szerkezeti Anyag Vastagság Csökkentés (shielding effectiveness) 4.73 db volt 30 cm és10.17 db 50 cm tömör tégla fal esetében.

26 Elektromágneses terek -Szimuláció MAGAS FREKVENCIA Okok: Szerkezeti Anyag Vastagság Falnyílások aránya Local Urban Az ablakok átlátszóak nem csak a látható fény, de az elektromágneses sugárzások frekvenciáján is

27 Összefoglalás Klímaváltozáshoz alkalmazkodni szerkezetileg a határoló falak Anyagának Vastagságának Fal- és nyílás arányainak megválasztásával Nyílások árnyékolásával lehet Beltéri elektromágneses terek csökkentését a határoló falak Anyagának Vastagságának Fal- és nyílás arányainak megválasztásával Nyílások elektromágneses árnyékolásával lehet
