Fan-coil termosztát LCD-kijelzővel

Átírás

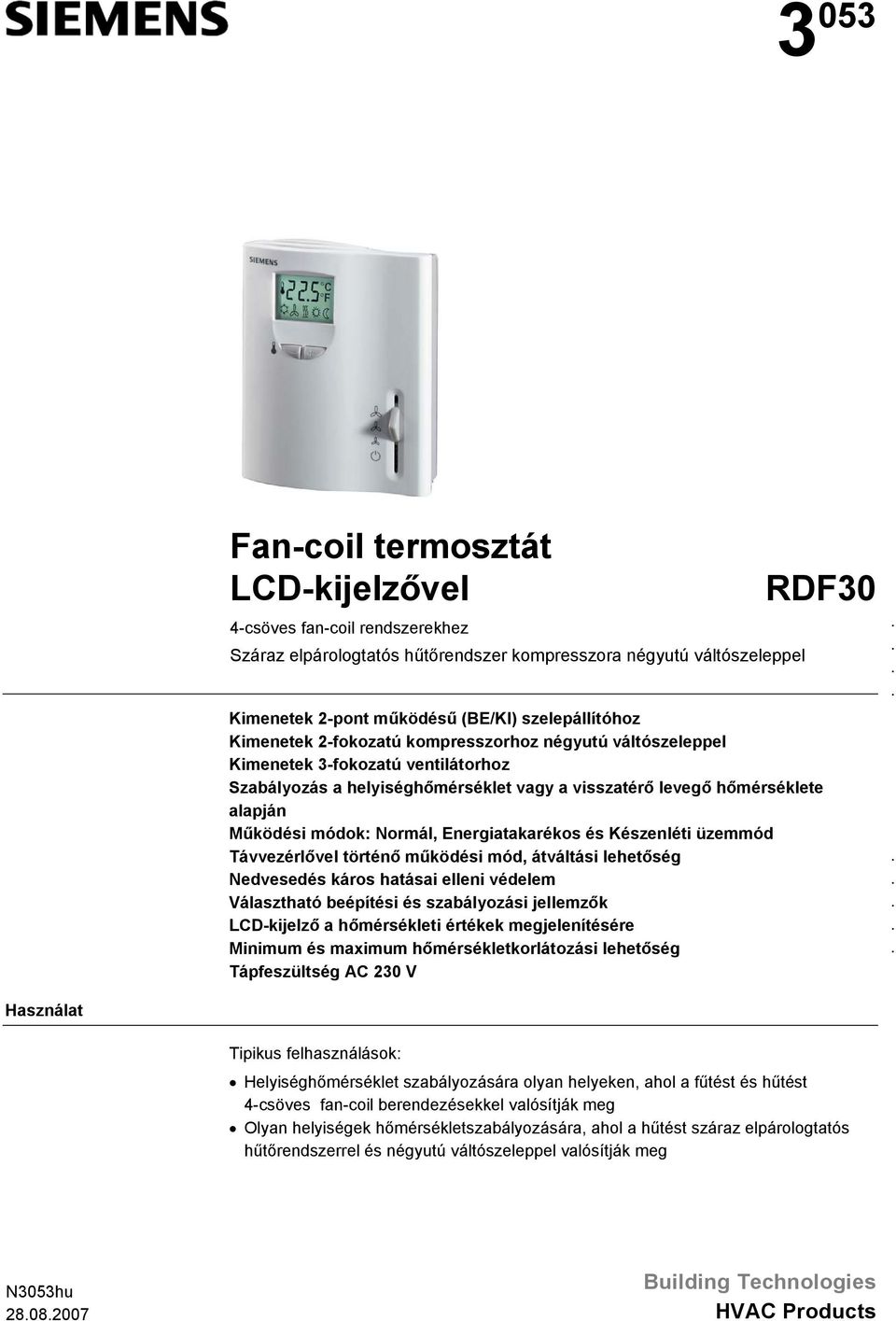

1 3 053 Fan-coil termosztát LCD-kijelzővel 4-csöves fan-coil rendszerekhez Száraz elpárologtatós hűtőrendszer kompresszora négyutú váltószeleppel RDF30 Kimenetek 2-pont működésű (BE/KI) szelepállítóhoz Kimenetek 2-fokozatú kompresszorhoz négyutú váltószeleppel Kimenetek 3-fokozatú ventilátorhoz Szabályozás a helyiséghőmérséklet vagy a visszatérő levegő hőmérséklete alapján Működési módok: Normál, Energiatakarékos és Készenléti üzemmód Távvezérlővel történő működési mód, átváltási lehetőség Nedvesedés káros hatásai elleni védelem Választható beépítési és szabályozási jellemzők LCD-kijelző a hőmérsékleti értékek megjelenítésére Minimum és maximum hőmérsékletkorlátozási lehetőség Tápfeszültség AC 230 V Használat Tipikus felhasználások: Helyiséghőmérséklet szabályozására olyan helyeken, ahol a fűtést és hűtést 4-csöves fan-coil berendezésekkel valósítják meg Olyan helyiségek hőmérsékletszabályozására, ahol a hűtést száraz elpárologtatós hűtőrendszerrel és négyutú váltószeleppel valósítják meg N3053hu Building Technologies HVAC Products

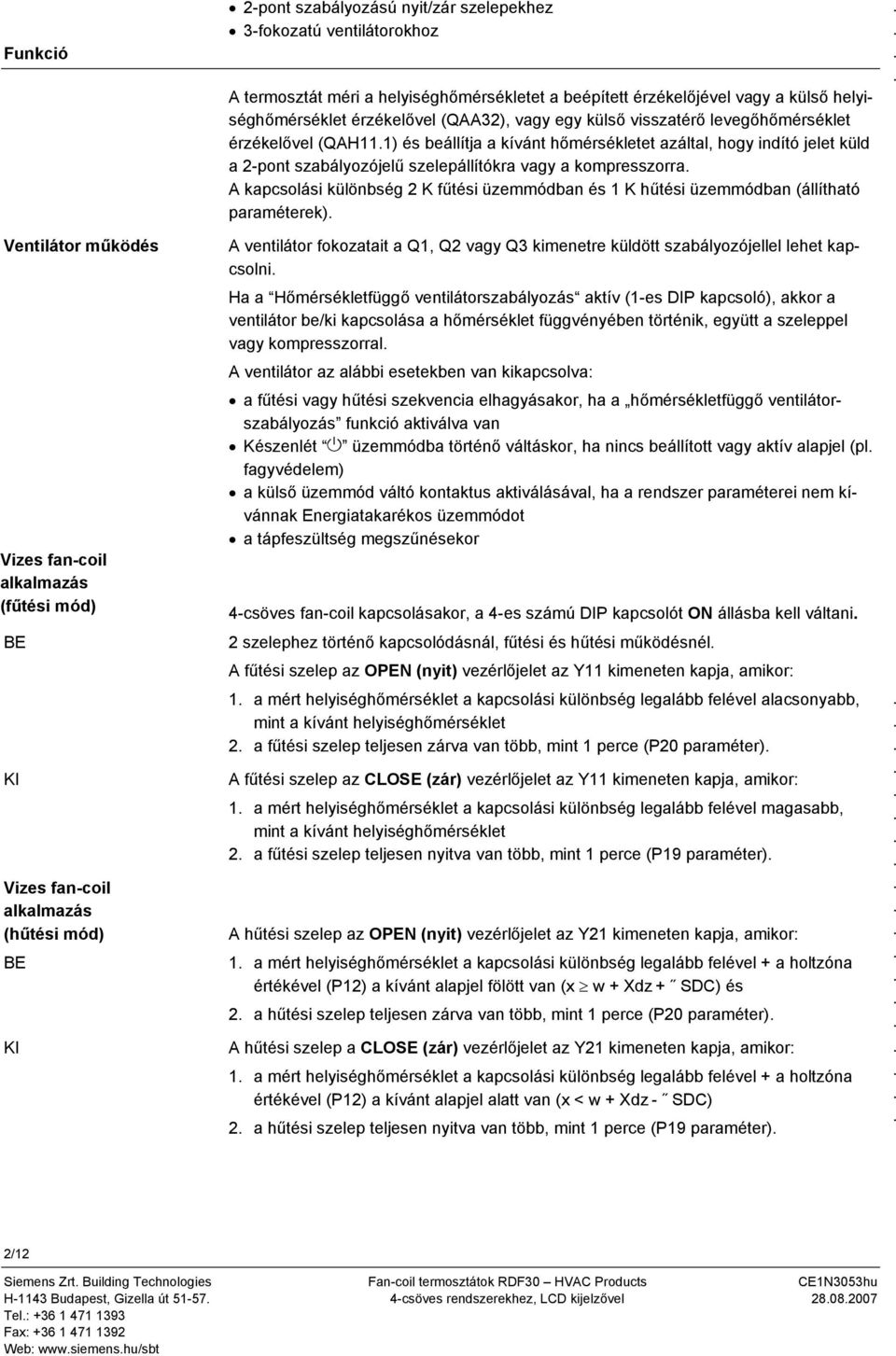

2 Funkció 2-pont szabályozású nyit/zár szelepekhez 3-fokozatú ventilátorokhoz A termosztát méri a helyiséghőmérsékletet a beépített érzékelőjével vagy a külső helyiséghőmérséklet érzékelővel (QAA32), vagy egy külső visszatérő levegőhőmérséklet érzékelővel (QAH) és beállítja a kívánt hőmérsékletet azáltal, hogy indító jelet küld a 2-pont szabályozójelű szelepállítókra vagy a kompresszorra A kapcsolási különbség 2 K fűtési üzemmódban és K hűtési üzemmódban (állítható paraméterek) Ventilátor működés Vizes fan-coil alkalmazás (fűtési mód) BE KI Vizes fan-coil alkalmazás (hűtési mód) BE A ventilátor fokozatait a Q, Q2 vagy Q3 kimenetre küldött szabályozójellel lehet kapcsolni Ha a Hőmérsékletfüggő ventilátorszabályozás aktív (-es DIP kapcsoló), akkor a ventilátor be/ki kapcsolása a hőmérséklet függvényében történik, együtt a szeleppel vagy kompresszorral A ventilátor az alábbi esetekben van kikapcsolva: a fűtési vagy hűtési szekvencia elhagyásakor, ha a hőmérsékletfüggő ventilátorszabályozás funkció aktiválva van Készenlét üzemmódba történő váltáskor, ha nincs beállított vagy aktív alapjel (pl fagyvédelem) a külső üzemmód váltó kontaktus aktiválásával, ha a rendszer paraméterei nem kívánnak Energiatakarékos üzemmódot a tápfeszültség megszűnésekor 4-csöves fan-coil kapcsolásakor, a 4-es számú DIP kapcsolót ON állásba kell váltani 2 szelephez történő kapcsolódásnál, fűtési és hűtési működésnél A fűtési szelep az OPEN (nyit) vezérlőjelet az Y kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével alacsonyabb, mint a kívánt helyiséghőmérséklet 2 a fűtési szelep teljesen zárva van több, mint perce (P20 paraméter) A fűtési szelep az CLOSE (zár) vezérlőjelet az Y kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével magasabb, mint a kívánt helyiséghőmérséklet 2 a fűtési szelep teljesen nyitva van több, mint perce (P9 paraméter) A hűtési szelep az OPEN (nyit) vezérlőjelet az Y2 kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével + a holtzóna értékével (P2) a kívánt alapjel fölött van (x + Xdz + SDC) és 2 a hűtési szelep teljesen zárva van több, mint perce (P20 paraméter) KI A hűtési szelep a CLOSE (zár) vezérlőjelet az Y2 kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével + a holtzóna értékével (P2) a kívánt alapjel alatt van (x < + Xdz - SDC) 2 a hűtési szelep teljesen nyitva van több, mint perce (P9 paraméter) 2/2 Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt

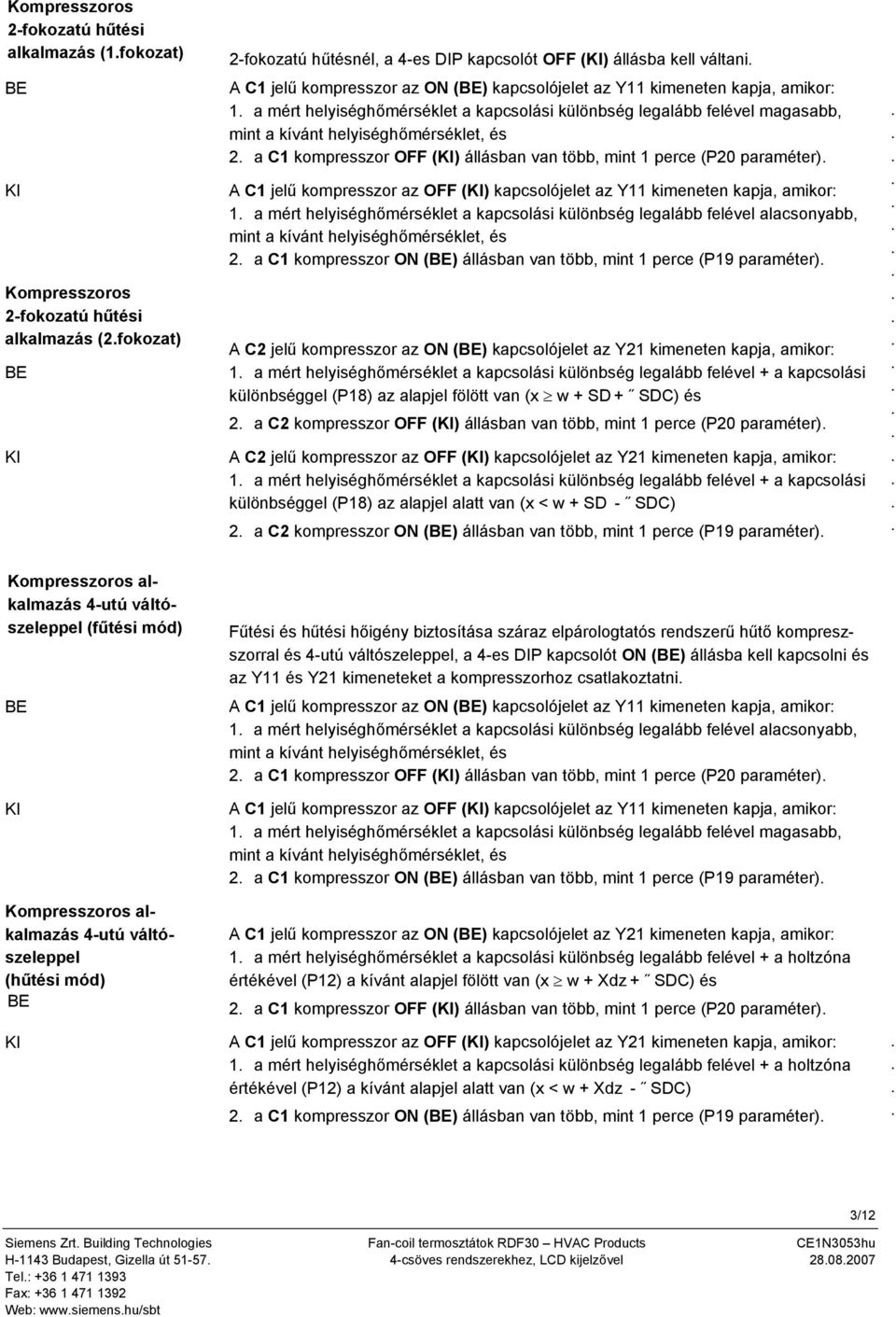

3 Kompresszoros 2-fokozatú hűtési alkalmazás (fokozat) BE KI Kompresszoros 2-fokozatú hűtési alkalmazás (2fokozat) BE 2-fokozatú hűtésnél, a 4-es DIP kapcsolót OFF (KI) állásba kell váltani A C jelű kompresszor az ON (BE) kapcsolójelet az Y kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével magasabb, mint a kívánt helyiséghőmérséklet, és 2 a C kompresszor OFF (KI) állásban van több, mint perce (P20 paraméter) A C jelű kompresszor az OFF (KI) kapcsolójelet az Y kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével alacsonyabb, mint a kívánt helyiséghőmérséklet, és 2 a C kompresszor ON (BE) állásban van több, mint perce (P9 paraméter) A C2 jelű kompresszor az ON (BE) kapcsolójelet az Y2 kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével + a kapcsolási különbséggel (P8) az alapjel fölött van (x + SD + SDC) és 2 a C2 kompresszor OFF (KI) állásban van több, mint perce (P20 paraméter) KI A C2 jelű kompresszor az OFF (KI) kapcsolójelet az Y2 kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével + a kapcsolási különbséggel (P8) az alapjel alatt van (x < + SD - SDC) 2 a C2 kompresszor ON (BE) állásban van több, mint perce (P9 paraméter) Kompresszoros alkalmazás 4-utú váltószeleppel (fűtési mód) BE KI Fűtési és hűtési hőigény biztosítása száraz elpárologtatós rendszerű hűtő kompreszszorral és 4-utú váltószeleppel, a 4-es DIP kapcsolót ON (BE) állásba kell kapcsolni és az Y és Y2 kimeneteket a kompresszorhoz csatlakoztatni A C jelű kompresszor az ON (BE) kapcsolójelet az Y kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével alacsonyabb, mint a kívánt helyiséghőmérséklet, és 2 a C kompresszor OFF (KI) állásban van több, mint perce (P20 paraméter) A C jelű kompresszor az OFF (KI) kapcsolójelet az Y kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével magasabb, mint a kívánt helyiséghőmérséklet, és 2 a C kompresszor ON (BE) állásban van több, mint perce (P9 paraméter) Kompresszoros alkalmazás 4-utú váltószeleppel (hűtési mód) BE A C jelű kompresszor az ON (BE) kapcsolójelet az Y2 kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével + a holtzóna értékével (P2) a kívánt alapjel fölött van (x + Xdz + SDC) és 2 a C kompresszor OFF (KI) állásban van több, mint perce (P20 paraméter) KI A C jelű kompresszor az OFF (KI) kapcsolójelet az Y2 kimeneten kapja, amikor: a mért helyiséghőmérséklet a kapcsolási különbség legalább felével + a holtzóna értékével (P2) a kívánt alapjel alatt van (x < + Xdz - SDC) 2 a C kompresszor ON (BE) állásban van több, mint perce (P9 paraméter) Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt 3/2

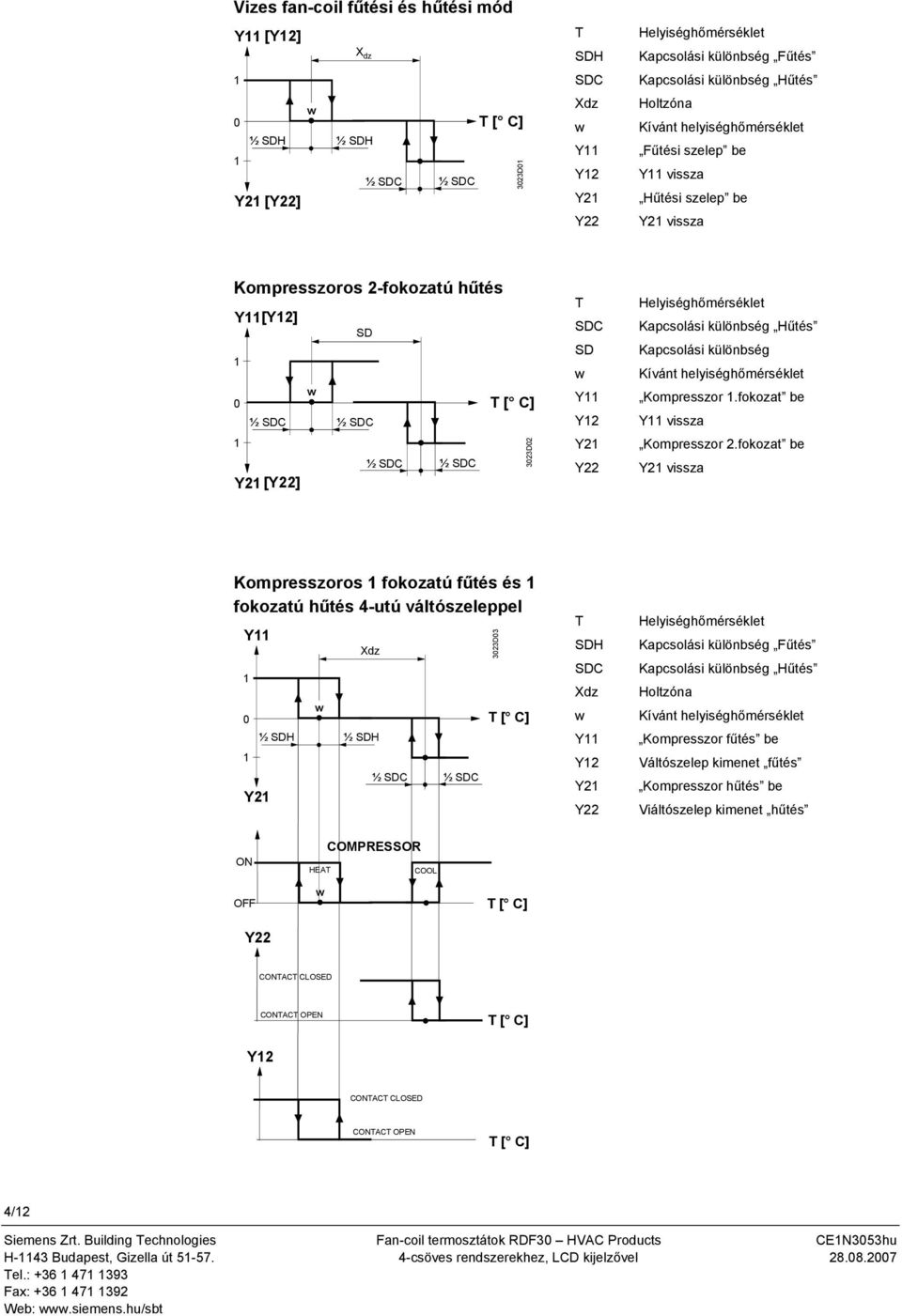

4 Vizes fan-coil fűtési és hűtési mód Y [Y2] 0 ½ SDH Y2 [Y22] X dz ½ SDH ½ SDC ½ SDC T [ C] 3023D0 T SDH SDC Xdz Y Y2 Y2 Y22 Helyiséghőmérséklet Kapcsolási különbség Fűtés Kapcsolási különbség Hűtés Holtzóna Kívánt helyiséghőmérséklet Fűtési szelep be Y vissza Hűtési szelep be Y2 vissza Kompresszoros 2-fokozatú hűtés Y[Y2] SD 0 ½ SDC ½ SDC ½ SDC ½ SDC Y2 [Y22] T [ C] 3023D02 T SDC SD Y Y2 Y2 Y22 Helyiséghőmérséklet Kapcsolási különbség Hűtés Kapcsolási különbség Kívánt helyiséghőmérséklet Kompresszor fokozat be Y vissza Kompresszor 2fokozat be Y2 vissza Kompresszoros fokozatú fűtés és fokozatú hűtés 4-utú váltószeleppel Y 0 Y2 ½ SDH Xdz ½ SDH ½ SDC ½ SDC 3023D03 T [ C] T SDH SDC Xdz Y Y2 Y2 Y22 Helyiséghőmérséklet Kapcsolási különbség Fűtés Kapcsolási különbség Hűtés Holtzóna Kívánt helyiséghőmérséklet Kompresszor fűtés be Váltószelep kimenet fűtés Kompresszor hűtés be Viáltószelep kimenet hűtés ON OFF Y22 COMPRESSOR HEAT COOL T [ C] CONTACT CLOSED CONTACT OPEN T [ C] Y2 CONTACT CLOSED CONTACT OPEN T [ C] 4/2 Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt

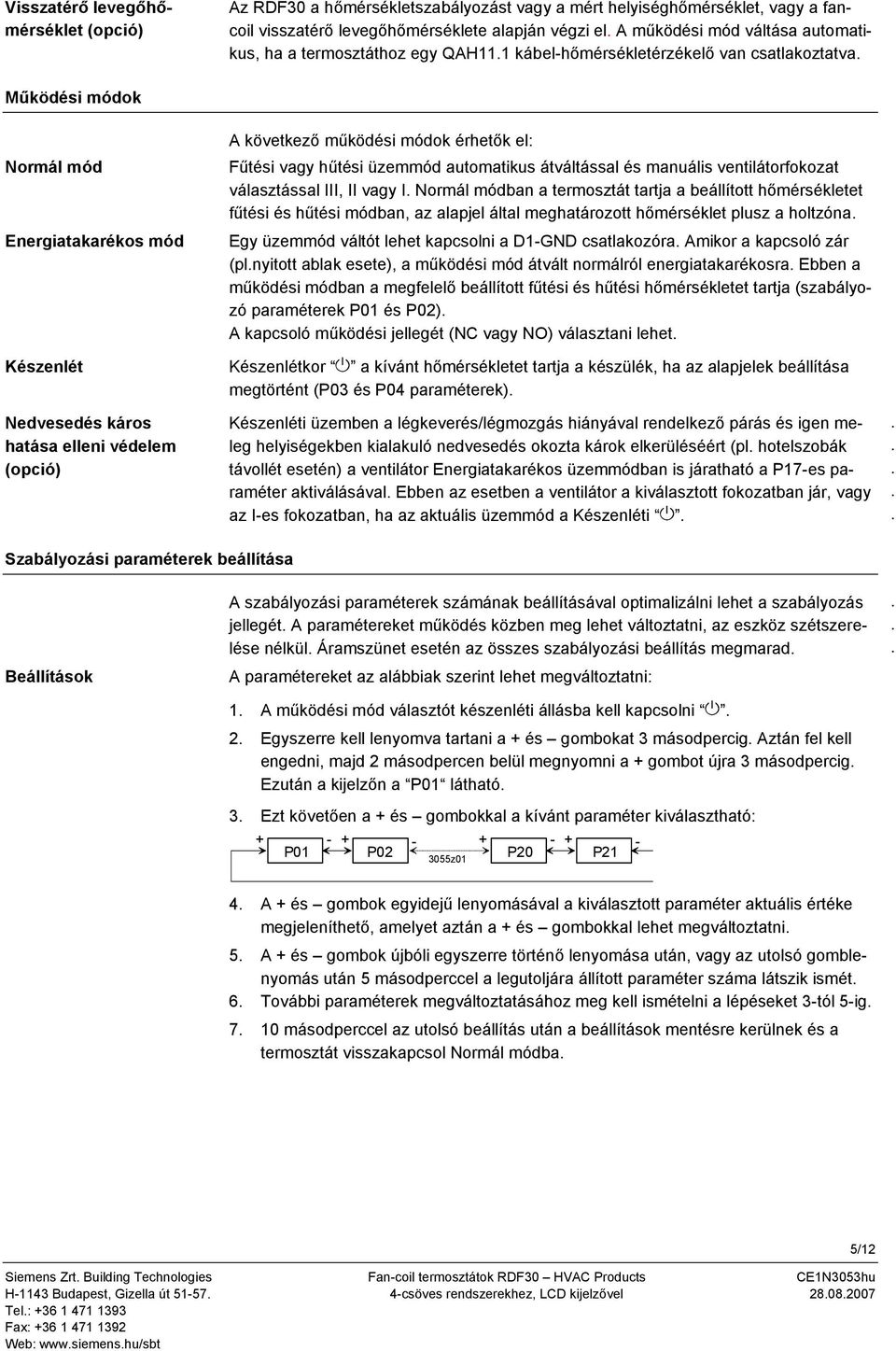

5 Visszatérő levegőhőmérséklet (opció) Az RDF30 a hőmérsékletszabályozást vagy a mért helyiséghőmérséklet, vagy a fancoil visszatérő levegőhőmérséklete alapján végzi el A működési mód váltása automatikus, ha a termosztáthoz egy QAH kábel-hőmérsékletérzékelő van csatlakoztatva Működési módok Normál mód Energiatakarékos mód Készenlét Nedvesedés káros hatása elleni védelem (opció) A következő működési módok érhetők el: Fűtési vagy hűtési üzemmód automatikus átváltással és manuális ventilátorfokozat választással III, II vagy I Normál módban a termosztát tartja a beállított hőmérsékletet fűtési és hűtési módban, az alapjel által meghatározott hőmérséklet plusz a holtzóna Egy üzemmód váltót lehet kapcsolni a D-GND csatlakozóra Amikor a kapcsoló zár (plnyitott ablak esete), a működési mód átvált normálról energiatakarékosra Ebben a működési módban a megfelelő beállított fűtési és hűtési hőmérsékletet tartja (szabályozó paraméterek P0 és P02) A kapcsoló működési jellegét (NC vagy NO) választani lehet Készenlétkor a kívánt hőmérsékletet tartja a készülék, ha az alapjelek beállítása megtörtént (P03 és P04 paraméterek) Készenléti üzemben a légkeverés/légmozgás hiányával rendelkező párás és igen meleg helyiségekben kialakuló nedvesedés okozta károk elkerüléséért (pl hotelszobák távollét esetén) a ventilátor Energiatakarékos üzemmódban is járatható a P7-es paraméter aktiválásával Ebben az esetben a ventilátor a kiválasztott fokozatban jár, vagy az I-es fokozatban, ha az aktuális üzemmód a Készenléti Szabályozási paraméterek beállítása Beállítások A szabályozási paraméterek számának beállításával optimalizálni lehet a szabályozás jellegét A paramétereket működés közben meg lehet változtatni, az eszköz szétszerelése nélkül Áramszünet esetén az összes szabályozási beállítás megmarad A paramétereket az alábbiak szerint lehet megváltoztatni: A működési mód választót készenléti állásba kell kapcsolni 2 Egyszerre kell lenyomva tartani a + és gombokat 3 másodpercig Aztán fel kell engedni, majd 2 másodpercen belül megnyomni a + gombot újra 3 másodpercig Ezután a kijelzőn a P0 látható 3 Ezt követően a + és gombokkal a kívánt paraméter kiválasztható: P0 P02 P20 P2 3055z0 4 A + és gombok egyidejű lenyomásával a kiválasztott paraméter aktuális értéke megjeleníthető, amelyet aztán a + és gombokkal lehet megváltoztatni 5 A + és gombok újbóli egyszerre történő lenyomása után, vagy az utolsó gomblenyomás után 5 másodperccel a legutoljára állított paraméter száma látszik ismét 6 További paraméterek megváltoztatásához meg kell ismételni a lépéseket 3-tól 5-ig 7 0 másodperccel az utolsó beállítás után a beállítások mentésre kerülnek és a termosztát visszakapcsol Normál módba 5/2 Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt

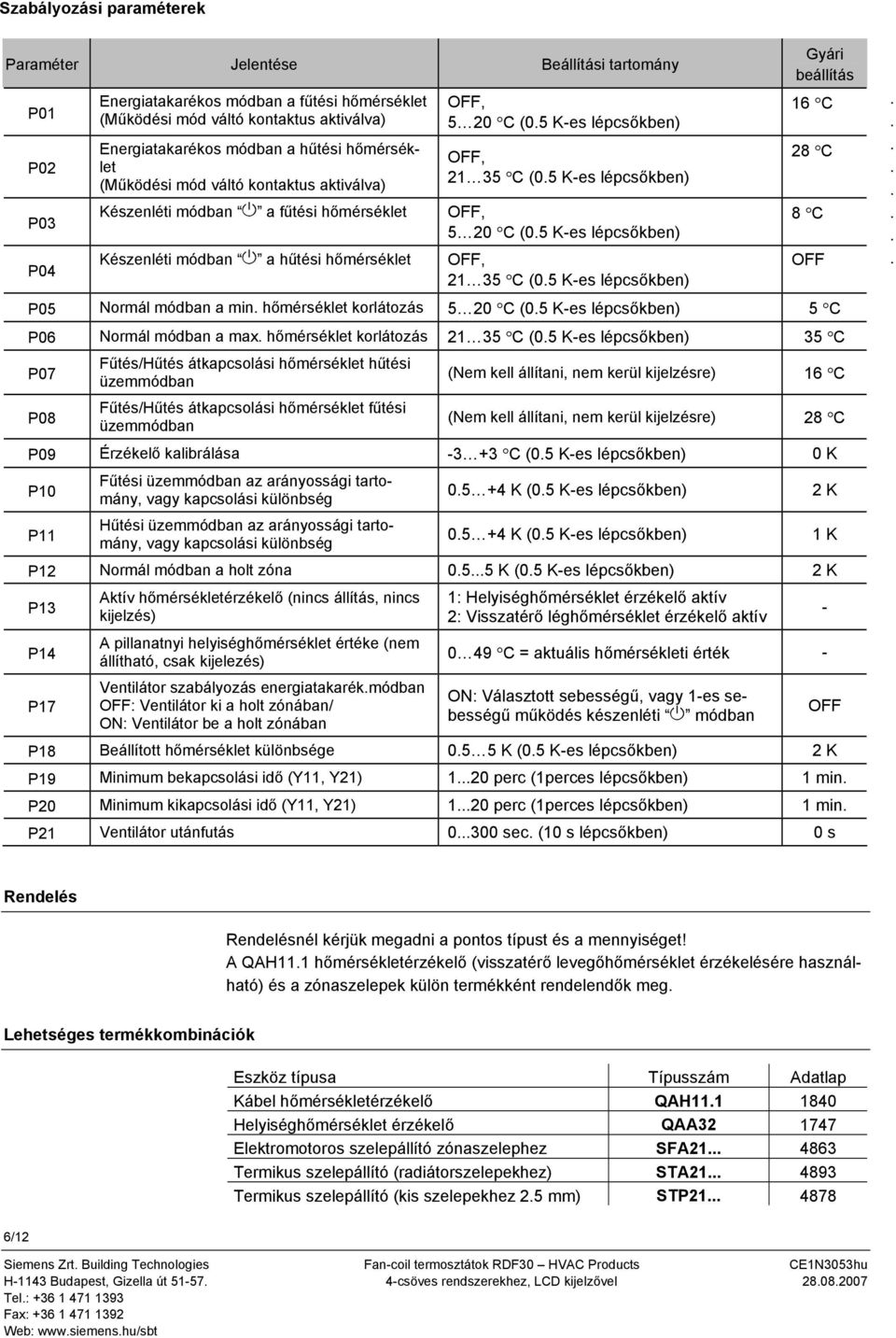

6 Szabályozási paraméterek Paraméter Jelentése Beállítási tartomány P0 P02 P03 P04 Energiatakarékos módban a fűtési hőmérséklet (Működési mód váltó kontaktus aktiválva) Energiatakarékos módban a hűtési hőmérséklet (Működési mód váltó kontaktus aktiválva) OFF, 5 20 C (05 K-es lépcsőkben) OFF, 2 35 C (05 K-es lépcsőkben) Készenléti módban a fűtési hőmérséklet OFF, 5 20 C (05 K-es lépcsőkben) Készenléti módban a hűtési hőmérséklet OFF, 2 35 C (05 K-es lépcsőkben) Gyári beállítás 6 C 28 C P05 Normál módban a min hőmérséklet korlátozás 5 20 C (05 K-es lépcsőkben) 5 C P06 Normál módban a max hőmérséklet korlátozás 2 35 C (05 K-es lépcsőkben) 35 C P07 P08 Fűtés/Hűtés átkapcsolási hőmérséklet hűtési üzemmódban Fűtés/Hűtés átkapcsolási hőmérséklet fűtési üzemmódban 8 C OFF (Nem kell állítani, nem kerül kijelzésre) 6 C (Nem kell állítani, nem kerül kijelzésre) 28 C P09 Érzékelő kalibrálása C (05 K-es lépcsőkben) 0 K P0 P Fűtési üzemmódban az arányossági tartomány, vagy kapcsolási különbség Hűtési üzemmódban az arányossági tartomány, vagy kapcsolási különbség K (05 K-es lépcsőkben) K (05 K-es lépcsőkben) P2 Normál módban a holt zóna 055 K (05 K-es lépcsőkben) 2 K P3 P4 P7 Aktív hőmérsékletérzékelő (nincs állítás, nincs kijelzés) A pillanatnyi helyiséghőmérséklet értéke (nem állítható, csak kijelezés) Ventilátor szabályozás energiatakarékmódban OFF: Ventilátor ki a holt zónában/ ON: Ventilátor be a holt zónában : Helyiséghőmérséklet érzékelő aktív 2: Visszatérő léghőmérséklet érzékelő aktív 0 49 C = aktuális hőmérsékleti érték - ON: Választott sebességű, vagy -es sebességű működés készenléti módban P8 Beállított hőmérséklet különbsége 05 5 K (05 K-es lépcsőkben) 2 K P9 Minimum bekapcsolási idő (Y, Y2) 20 perc (perces lépcsőkben) min P20 Minimum kikapcsolási idő (Y, Y2) 20 perc (perces lépcsőkben) min P2 Ventilátor utánfutás 0300 sec (0 s lépcsőkben) 0 s 2 K K - OFF Rendelés Rendelésnél kérjük megadni a pontos típust és a mennyiséget! A QAH hőmérsékletérzékelő (visszatérő levegőhőmérséklet érzékelésére használható) és a zónaszelepek külön termékként rendelendők meg Lehetséges termékkombinációk Eszköz típusa Típusszám Adatlap Kábel hőmérsékletérzékelő QAH 840 Helyiséghőmérséklet érzékelő QAA Elektromotoros szelepállító zónaszelephez SFA Termikus szelepállító (radiátorszelepekhez) STA Termikus szelepállító (kis szelepekhez 25 mm) STP /2 Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt

7 Műszaki jellemzők Az eszköz 2 részből áll: Műanyag ház, mely tartalmazza az elektronikát, a működtető részeket és a beépített helyiséghőmérséklet érzékelőt Alaplap A burkolat az alaplaphoz csatlakozik és 2 csavarral van rögzítve Az alaplap tartalmazza a csatlakozó terminált A DIP kapcsolók a burkolat hátsó oldalán vannak elhelyezve Beállító és kezelő felületek Leírás DIP kapcsolók beállítása A hőmérsékleti- és beállítási értékeket mutató LCD-kijelző 2 Mért helyiséghőmérséklet szimbóluma 3 Normál mód Energiatakarékos mód 4 Hűtési szelep nyitva Ventilátor megy Fűtési szelep nyitva 5 Gombok a hőmérsékleti értékek és szabályozási paraméterek változtatására 6 Működési mód kiválasztó (Készenlét, fűtési vagy hűtési mód manuális ventilátorsebesség választással) DIP kapcsoló száma Ventilátor szabályozás A ventilátor szabályozás hőmérsékletfüggetlen Normál módban 2 Hőmérsékleti értékek kijelzése 3 A külső üzemmódváltó működése Jelentés ON állás(gyári beállítás) OFF állás Helyiséghőmérséklet (visszatérő levegő hőm) kijelzése Az átváltás aktív, ha a kapcsoló zárva van (NO) A ventilátorszabályozás hőmérsékletfüggő minden működési módban Beállított érték kijelzése 4 Kimeneti sorrend Fűtés és hűtés (4-csöves) 2-fokozatú hűtés Az átváltás aktív, ha a kapcsoló nyitva van (NC) Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt 7/2

8 Kiegészítők Leírás Adapterlap 20 x 20 mm 4 x 4 szerelődobozhoz Adapterlap 96 x 20 mm 2 x 4 szerelődobozhoz Adapterlap külső vezetékezéshez 2 x 30 mm Típusszám ARG70 ARG70 ARG702 Fontos Szerelés, beépítés, elhelyezés Szerelés helye: falra, vagy a fan coil készülék belsejébe Ne kerüljön fal mélyedésbe, könyvespolc vagy függöny mögé, radiátor fölé és ne érje direkt sugárzó hőhatás Szerelési magasság kb,5m a padlószinttől A termosztát bekötővezetékét süllyesztett kábelcsatornában célszerű vezetni A DIP kapcsolók állását ellenőrizni kell, és rajtuk a szükséges változtatásokat el kell végezni! A tápfeszültség rákapcsolása után, a termosztát egy reset-et hajt végre Ez idő alatt az LCD kijelzőn lévő jelek villognak, így jelezve, hogy a reset megfelelően megtörtént Ez a művelet kb 3 másodpercig tart, ezután a termosztát üzemkész állapotban van Az alkalmazott kábeleknek meg kell felelniük a hálózati feszültségre vonatkozó előírásoknak A B-M érzékelő bemenet fázissal rendelkezik Amennyiben a kábelt hosszabbítani kell, olyan vezetéket kell használni, ami ennek megfelel A termosztátot szerelési-beépítési utasítással együtt szállítjuk Hőmérő kalibrálása Ha a termosztát által kijelzett hőmérséklet eltér a tényleges helyiséghőmérséklettől, lehetőség van a termosztát érzékelőjének kalibrálására Ekkor a P09 paramétert kell megváltoztatni Műszaki adatok Általános adatok Tápfeszültség AC 230 V +0/ 5 % Frekvencia 50/60 Hz Áramerősség max 6 VA Szabályozójel Q, Q2, Q3-N AC 230 V max 6(4)A Szabályozójel Y, Y2-N (NO) Y2, Y22-N (NC) Visszatérő léghőmérséklet érzékelő státusz bemenet B-M Státusz bemenet D és GND Működési jelleg választható AC 230 V max 5(3)A QAH, II biztosztály NTC érzékelő 3 kohm 25 C-nál alaphelyzetben nyitott (NO) 8/2 Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt

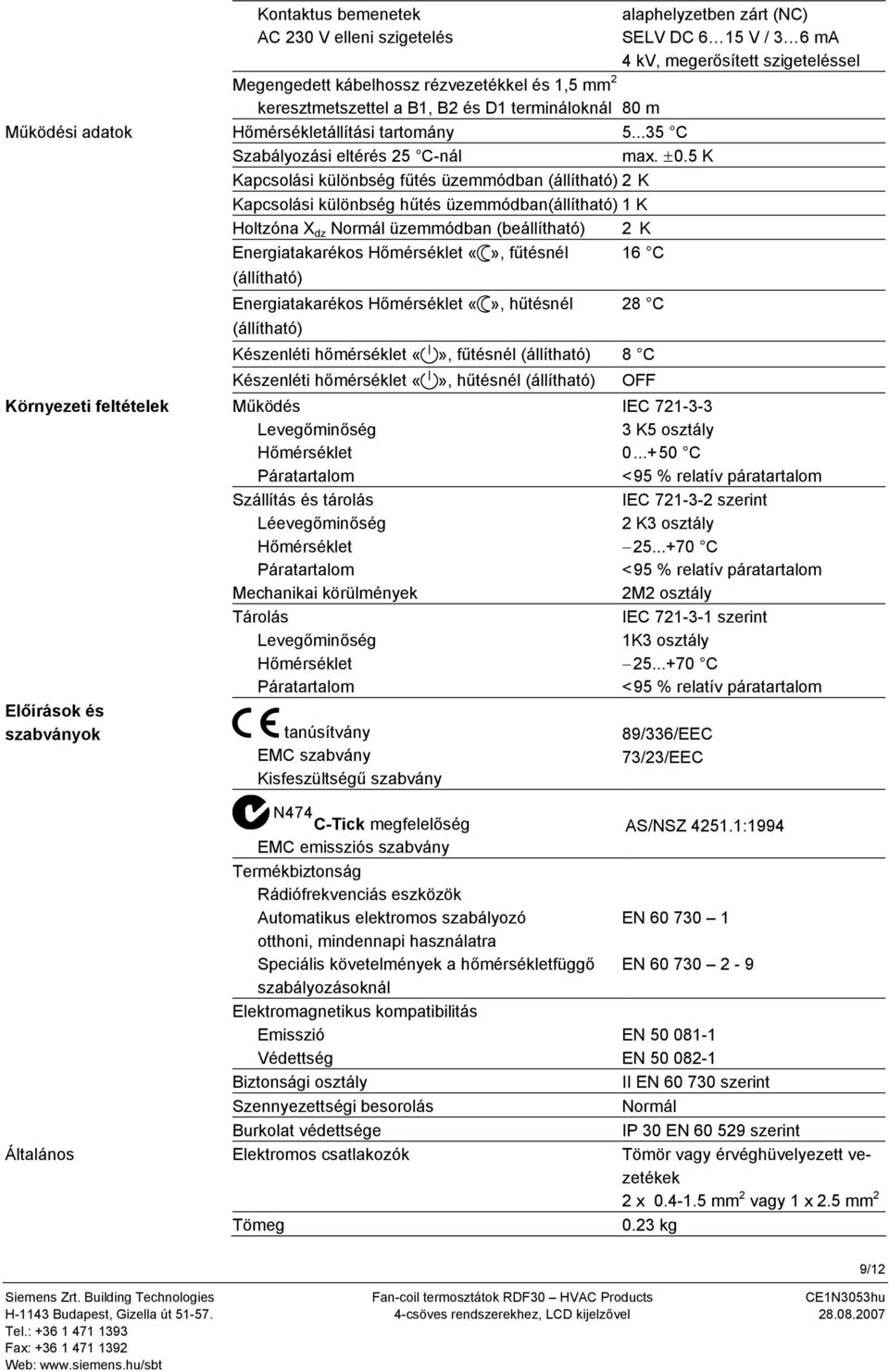

9 Működési adatok Környezeti feltételek Előírások és szabványok Kontaktus bemenetek AC 230 V elleni szigetelés Megengedett kábelhossz rézvezetékkel és,5 mm 2 keresztmetszettel a B, B2 és D termináloknál 80 m Hőmérsékletállítási tartomány 535 C Szabályozási eltérés 25 C-nál max ±05 K Kapcsolási különbség fűtés üzemmódban (állítható) 2 K Kapcsolási különbség hűtés üzemmódban(állítható) K Holtzóna X dz Normál üzemmódban (beállítható) 2 K Energiatakarékos Hőmérséklet, fűtésnél 6 C (állítható) Energiatakarékos Hőmérséklet «(állítható)», hűtésnél alaphelyzetben zárt (NC) SELV DC 6 5 V / 3 6 ma 4 kv, megerősített szigeteléssel 28 C Készenléti hőmérséklet, fűtésnél (állítható) 8 C Készenléti hőmérséklet, hűtésnél (állítható) OFF Működés Levegőminőség Hőmérséklet Páratartalom Szállítás és tárolás Léevegőminőség Hőmérséklet Páratartalom Mechanikai körülmények Tárolás Levegőminőség Hőmérséklet Páratartalom tanúsítvány EMC szabvány Kisfeszültségű szabvány IEC K5 osztály 0+50 C <95 % relatív páratartalom IEC szerint 2 K3 osztály C <95 % relatív páratartalom 2M2 osztály IEC szerint K3 osztály C <95 % relatív páratartalom 89/336/EEC 73/23/EEC Általános N474 C-Tick megfelelőség EMC emissziós szabvány Termékbiztonság Rádiófrekvenciás eszközök Automatikus elektromos szabályozó otthoni, mindennapi használatra Speciális követelmények a hőmérsékletfüggő szabályozásoknál Elektromagnetikus kompatibilitás Emisszió Védettség Biztonsági osztály Szennyezettségi besorolás Burkolat védettsége Elektromos csatlakozók Tömeg AS/NSZ 425:994 EN EN EN EN II EN szerint Normál IP 30 EN szerint Tömör vagy érvéghüvelyezett vezetékek 2 x 04-5 mm 2 vagy x 25 mm kg 9/2 Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt

10 Bekötési ábra Burkolat színe Fehér, NCS S 0502-G (RAL 9003) AC 230 V L B M DGND N Q Q2 Q3 Y2 Y N Y22 Y2 SELV L, N Tápfeszültség AC 230 V B Bemenet «Visszatérő léghőmérséklet érzékelő, vagy külső szobahőmérséklet érzékelő QAA32» M Mérési nullpont «Visszatérő léghőmérséklet érzékelő, vagy külső szobahőmérséklet érzékelő QAA32» 3053G0 D, GND Potenciálmentes bemenet üzemmód váltáshoz (választható működési mód) Q Szabályozójel Ventilátor I fokozat AC 230 V Q2 Szabályozójel Ventilátor II fokozat AC 230 V Q3 Szabályozójel Ventilátor III fokozat AC 230 V Y Szabályozójel Fűtési szelep AC 230 V (NO kontaktus) vagy kompresszor kimenet Y2 Szabáylozójel Fűtés AC 230V (NC kontaktus) vagy váltószelep kimenet Y2 Szabályozójel Hűtési szelep AC 230 V (NO kontaktus) vagy kompresszor kimenet Y22 Szabáylozójel Hűtés AC 230V (NC kontaktus) vagy váltószelep kimenet 0/2 Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt

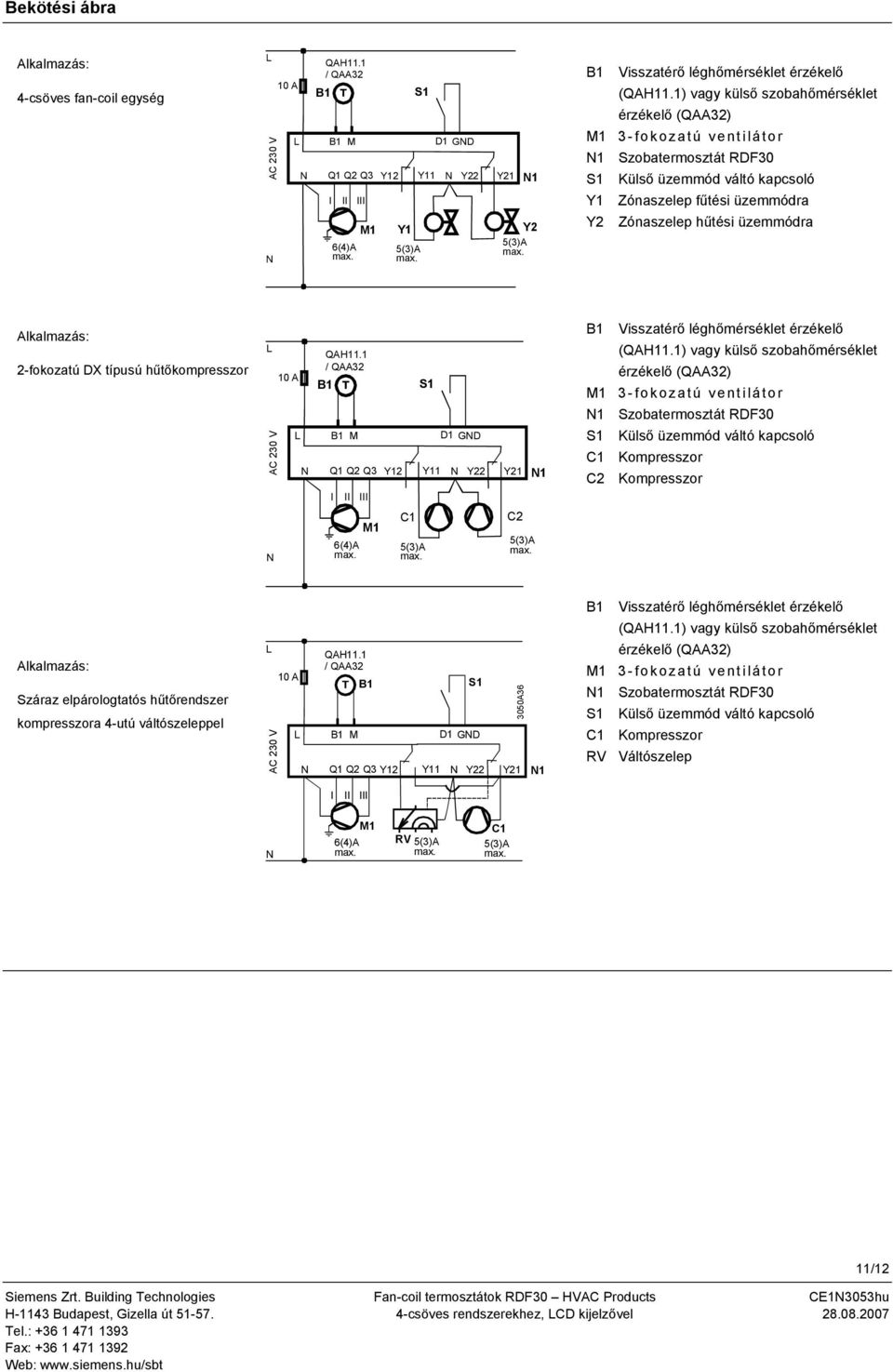

11 Bekötési ábra Alkalmazás: 4-csöves fan-coil egység L AC 230 V N 0 A QAH / QAA32 B L B M D GND N Q Q2 Q3 Y2 Y N Y22 Y2 N I II III 6(4)A max M Y 5(3)A max S Y2 5(3)A max B Visszatérő léghőmérséklet érzékelő (QAH) vagy külső szobahőmérséklet érzékelő (QAA32) M 3-fokozatú ventilátor N Szobatermosztát RDF30 S Külső üzemmód váltó kapcsoló Y Zónaszelep fűtési üzemmódra Y2 Zónaszelep hűtési üzemmódra Alkalmazás: 2-fokozatú DX típusú hűtőkompresszor L AC 230 V N 0 A QAH / QAA32 B L B M D GND N Q Q2 Q3 Y2 Y N Y22 Y2 N I II 6(4)A max III M C 5(3)A max S C2 5(3)A max B Visszatérő léghőmérséklet érzékelő (QAH) vagy külső szobahőmérséklet érzékelő (QAA32) M 3-fokozatú ventilátor N Szobatermosztát RDF30 S Külső üzemmód váltó kapcsoló C Kompresszor C2 Kompresszor Alkalmazás: Száraz elpárologtatós hűtőrendszer kompresszora 4-utú váltószeleppel L AC 230 V 0 A QAH / QAA32 B S L B M D GND N Q Q2 Q3 Y2 Y N Y22 Y2 N 3050A36 B Visszatérő léghőmérséklet érzékelő (QAH) vagy külső szobahőmérséklet érzékelő (QAA32) M 3-fokozatú ventilátor N Szobatermosztát RDF30 S Külső üzemmód váltó kapcsoló C Kompresszor RV Váltószelep I II III N 6(4)A max M RV 5(3)A max C 5(3)A max Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt /2

12 Méretek Szobatermosztát Alaplap , M M02 2/2 Siemens Zrt Building Technologies Fan-coil termosztátok RDF30 HVAC Products CEN3053hu H-43 Budapest, Gizella út csöves rendszerekhez, LCD kijelzővel Tel: Web: siemenshu/sbt 2004 Siemens Building Technologies Ltd
