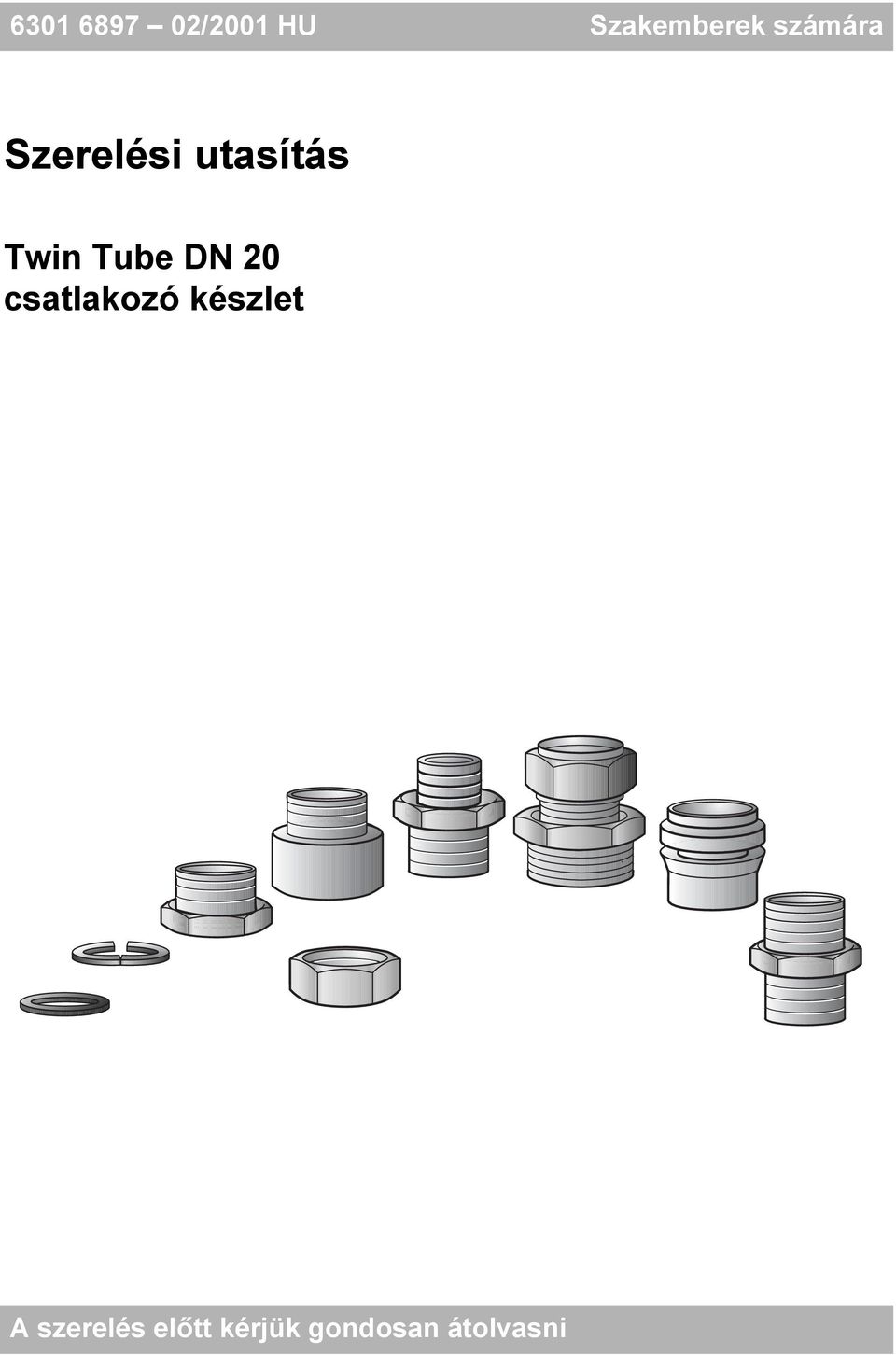

1 /2001 HU Szakemberek számára Szerelési utasítás Twin Tube DN 20 csatlakozó készlet A szerelés előtt kérjük gondosan átolvasni

2 Tartalomjegyzék 1 Szállítási terjedelem Szerelés Twin Tube DN 20 szerelése menetes csatlakozású kollektoroknál Twin Tube DN 20 szerelése tömlővéges csatlakozású kollektoroknál A kollektorok csatlakoztatása a komplett egységhez A komplett egység csatlakoztatása a tárolóhoz (R¾- vagy R1-csatlakozások) Twin Tube DN 20 Rozsdamentes acél flexibilis tömlő meghosszabbítása

3 Szállítási terjedelem 1 1 Szállítási terjedelem! A szerelési munkák megkezdése előtt ellenőrizze, hogy a szállítási terjedelemben felsorolt elemek rendelkezésre állnak-e. A szállítási terjedelem részei (1. ábra) Ábra Twin Tube DN 20 csatlakozó készlet 1. poz.: Rp1 R1 közcsavar (sárgaréz) 2 2. poz.: R¾ R1 szűkítő idom (sárgaréz) 2. poz.: R1 22 mm egyenes roppantógyűrűs csavarzat. poz.: 22 mm 18 mm szűkítő gyűrű. poz.: Rp1 hollandi anya 8 7. poz.: Rp¾ R1 szűkító idom (sárgaréz) 8. poz.: Tömítés 8 9. poz.: Szorítótárcsa 8. poz.: R1 kettős közcsavar (sárgaréz) 1

4 2 Szerelés 2 Szerelés A csatlakozó készlet segítségével a szolár rendszer egyes elemei közötti összekötés valósítható meg. HASZNÁLATI TUDNIVALÓ A rendszer szerelésekor és üzemeltetésekor az adott országban érvényes szabványok és irányelvek betartandók! HASZNÁLATI TUDNIVALÓ A Twin Tube csatlakozó készlet a napkollektorok szerelési készletét egészíti ki. A Twin Tube-készlet szereléséhez szükséges minden fontos biztonsági tudnivalót a napkollektorok szerelési utasítása tartalmazza. HASZNÁLATI TUDNIVALÓ A rozsdamentes acél flexibilis tömlőt igény szerint kell méretre vágni. Az, hogy a flexibilis tömlőn hogyan kell egy tömítőfelületet létrehozni, a "Twin Tube DN 20" szerelési utasításában elolvasható.

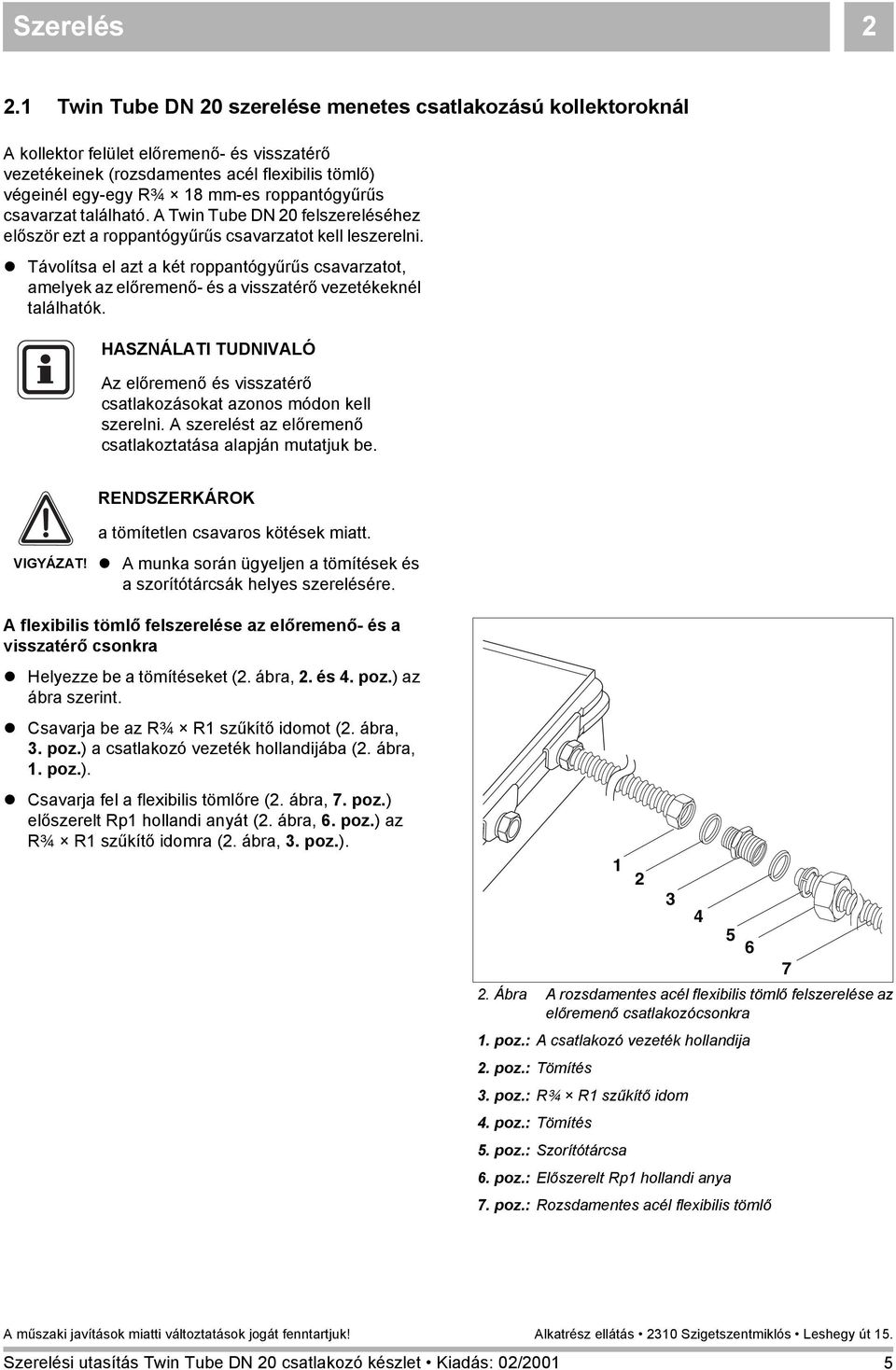

5 Szerelés Twin Tube DN 20 szerelése menetes csatlakozású kollektoroknál A kollektor felület előremenő- és visszatérő vezetékeinek (rozsdamentes acél flexibilis tömlő) végeinél egy-egy R¾ 18 mm-es roppantógyűrűs csavarzat található. A Twin Tube DN 20 felszereléséhez először ezt a roppantógyűrűs csavarzatot kell leszerelni.! Távolítsa el azt a két roppantógyűrűs csavarzatot, amelyek az előremenő- és a visszatérő vezetékeknél találhatók. HASZNÁLATI TUDNIVALÓ Az előremenő és visszatérő csatlakozásokat azonos módon kell szerelni. A szerelést az előremenő csatlakoztatása alapján mutatjuk be. RENDSZERKÁROK VIGYÁZAT! a tömítetlen csavaros kötések miatt.! A munka során ügyeljen a tömítések és a szorítótárcsák helyes szerelésére. A flexibilis tömlő felszerelése az előremenő- és a visszatérő csonkra! Helyezze be a tömítéseket (2. ábra, 2. és. poz.) az ábra szerint.! Csavarja be az R¾ R1 szűkítő idomot (2. ábra,. poz.) a csatlakozó vezeték hollandijába (2. ábra, 1. poz.).! Csavarja fel a flexibilis tömlőre (2. ábra, 7. poz.) előszerelt Rp1 hollandi anyát (2. ábra,. poz.) az R¾ R1 szűkítő idomra (2. ábra,. poz.) Ábra A rozsdamentes acél flexibilis tömlő felszerelése az előremenő csatlakozócsonkra 1. poz.: A csatlakozó vezeték hollandija 2. poz.: Tömítés. poz.: R¾ R1 szűkítő idom. poz.: Tömítés. poz.: Szorítótárcsa. poz.: Előszerelt Rp1 hollandi anya 7. poz.: Rozsdamentes acél flexibilis tömlő

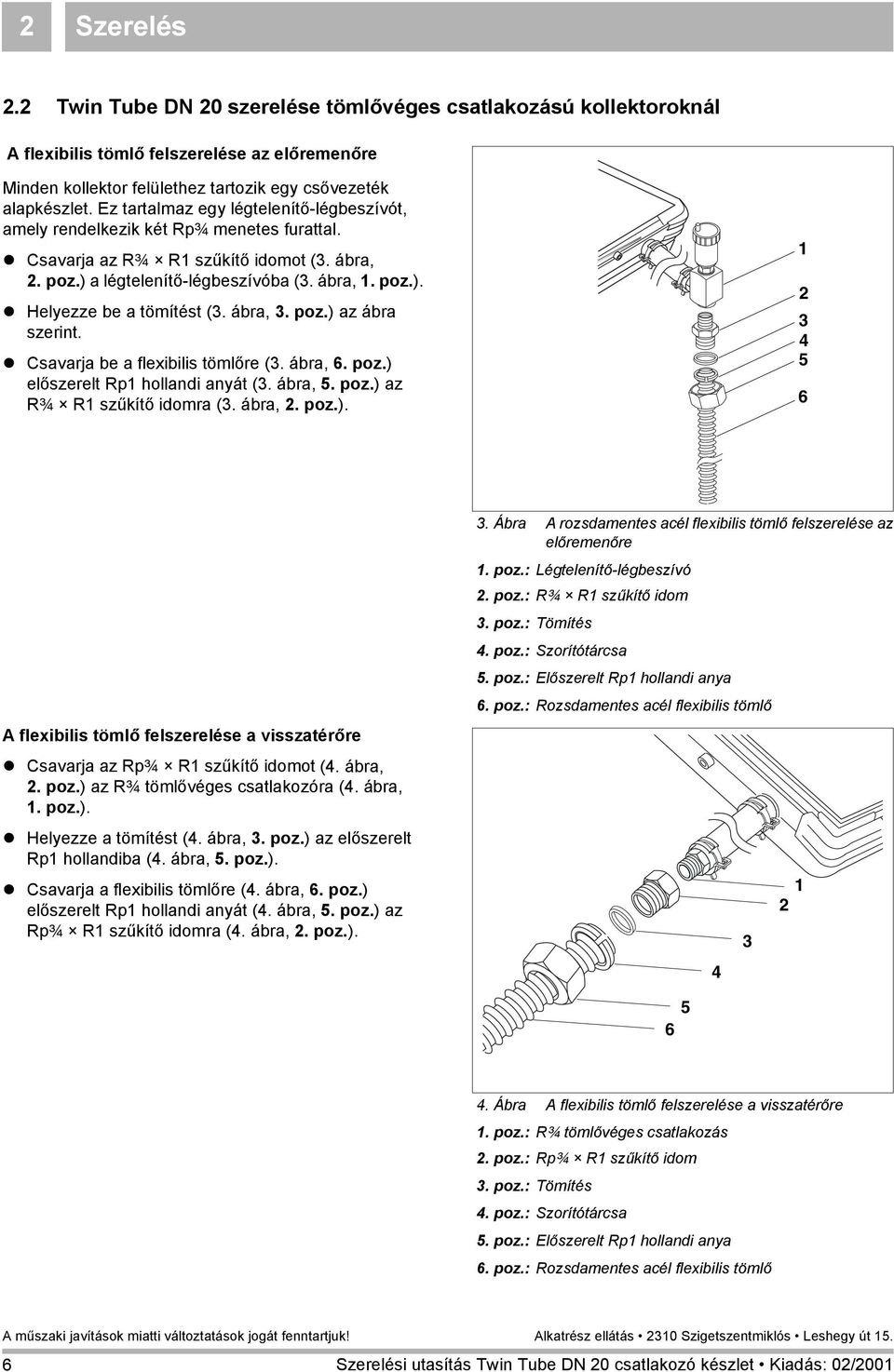

6 2 Szerelés 2.2 Twin Tube DN 20 szerelése tömlővéges csatlakozású kollektoroknál A flexibilis tömlő felszerelése az előremenőre Minden kollektor felülethez tartozik egy csővezeték alapkészlet. Ez tartalmaz egy légtelenítő-légbeszívót, amely rendelkezik két Rp¾ menetes furattal.! Csavarja az R¾ R1 szűkítő idomot (. ábra, 2. poz.) a légtelenítő-légbeszívóba (. ábra, 1. poz.).! Helyezze be a tömítést (. ábra,. poz.) az ábra szerint.! Csavarja be a flexibilis tömlőre (. ábra,. poz.) előszerelt Rp1 hollandi anyát (. ábra,. poz.) az R¾ R1 szűkítő idomra (. ábra, 2. poz.). 1 2 A flexibilis tömlő felszerelése a visszatérőre! Csavarja az Rp¾ R1 szűkítő idomot (. ábra, 2. poz.) az R¾ tömlővéges csatlakozóra (. ábra, 1. poz.).! Helyezze a tömítést (. ábra,. poz.) az előszerelt Rp1 hollandiba (. ábra,. poz.).! Csavarja a flexibilis tömlőre (. ábra,. poz.) előszerelt Rp1 hollandi anyát (. ábra,. poz.) az Rp¾ R1 szűkítő idomra (. ábra, 2. poz.).. Ábra A rozsdamentes acél flexibilis tömlő felszerelése az előremenőre 1. poz.: Légtelenítő-légbeszívó 2. poz.: R¾ R1 szűkítő idom. poz.: Szorítótárcsa. poz.: Előszerelt Rp1 hollandi anya. poz.: Rozsdamentes acél flexibilis tömlő 1 2. Ábra A flexibilis tömlő felszerelése a visszatérőre 1. poz.: R¾ tömlővéges csatlakozás 2. poz.: Rp¾ R1 szűkítő idom. poz.: Szorítótárcsa. poz.: Előszerelt Rp1 hollandi anya. poz.: Rozsdamentes acél flexibilis tömlő

7 Szerelés 2 2. A kollektorok csatlakoztatása a komplett egységhez Mielőtt Ön a Twin Tube DN 20-t a komplett egységhez csatlakoztatja, meg kell állapítania, hogy kivitelezői oldalról milyen csatlakozások állnak rendelkezésre a komplett egységen. Kivitelezői oldalról két különböző csatlakozási méret állhat rendelkezésre: a) 18 mm roppantógyűrűs csavarzat 1 1 b) 22 mm roppantógyűrűs csavarzat 2 HASZNÁLATI TUDNIVALÓ Egy rozsdamentes acél flexibilis tömlő és a komplett egység közötti kötés létrehozásához a roppantógyűrűs csavarzat (komplett egység) megállapított átmérőjének megfelelő méretű rézcsövet kell beépíteni (Ø 18 mm vagy Ø 22 mm, kb cm hosszú) Ábra A csatlakozási méret megállapítása 1. poz.: A komplett egység csatlakozási méretei 2. poz.: Komplett egység 7

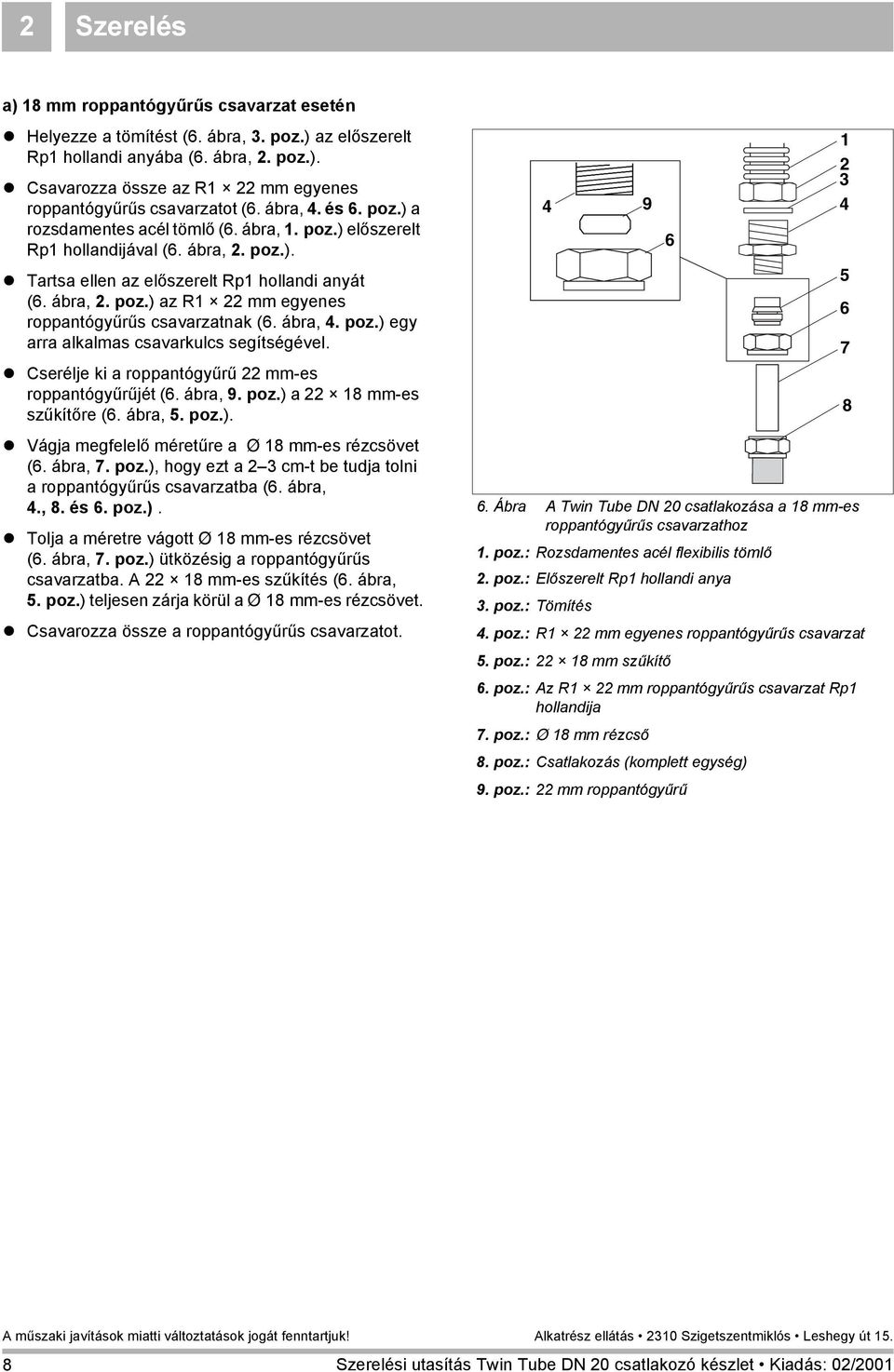

8 2 Szerelés a) 18 mm roppantógyűrűs csavarzat esetén! Helyezze a tömítést (. ábra,. poz.) az előszerelt Rp1 hollandi anyába (. ábra, 2. poz.).! Csavarozza össze az R1 22 mm egyenes roppantógyűrűs csavarzatot (. ábra,. és. poz.) a rozsdamentes acél tömlő (. ábra, 1. poz.) előszerelt Rp1 hollandijával (. ábra, 2. poz.) ! Tartsa ellen az előszerelt Rp1 hollandi anyát (. ábra, 2. poz.) az R1 22 mm egyenes roppantógyűrűs csavarzatnak (. ábra,. poz.) egy arra alkalmas csavarkulcs segítségével. 7! Cserélje ki a roppantógyűrű 22 mm-es roppantógyűrűjét (. ábra, 9. poz.) a mm-es szűkítőre (. ábra,. poz.). 8! Vágja megfelelő méretűre a Ø 18 mm-es rézcsövet (. ábra, 7. poz.), hogy ezt a 2 cm-t be tudja tolni a roppantógyűrűs csavarzatba (. ábra,., 8. és. poz.).! Tolja a méretre vágott Ø 18 mm-es rézcsövet (. ábra, 7. poz.) ütközésig a roppantógyűrűs csavarzatba. A mm-es szűkítés (. ábra,. poz.) teljesen zárja körül a Ø 18 mm-es rézcsövet.! Csavarozza össze a roppantógyűrűs csavarzatot.. Ábra A Twin Tube DN 20 csatlakozása a 18 mm-es roppantógyűrűs csavarzathoz 1. poz.: Rozsdamentes acél flexibilis tömlő 2. poz.: Előszerelt Rp1 hollandi anya. poz.: R1 22 mm egyenes roppantógyűrűs csavarzat. poz.: mm szűkítő. poz.: Az R1 22 mm roppantógyűrűs csavarzat Rp1 hollandija 7. poz.: Ø 18 mm rézcső 8. poz.: Csatlakozás (komplett egység) 9. poz.: 22 mm roppantógyűrű 8

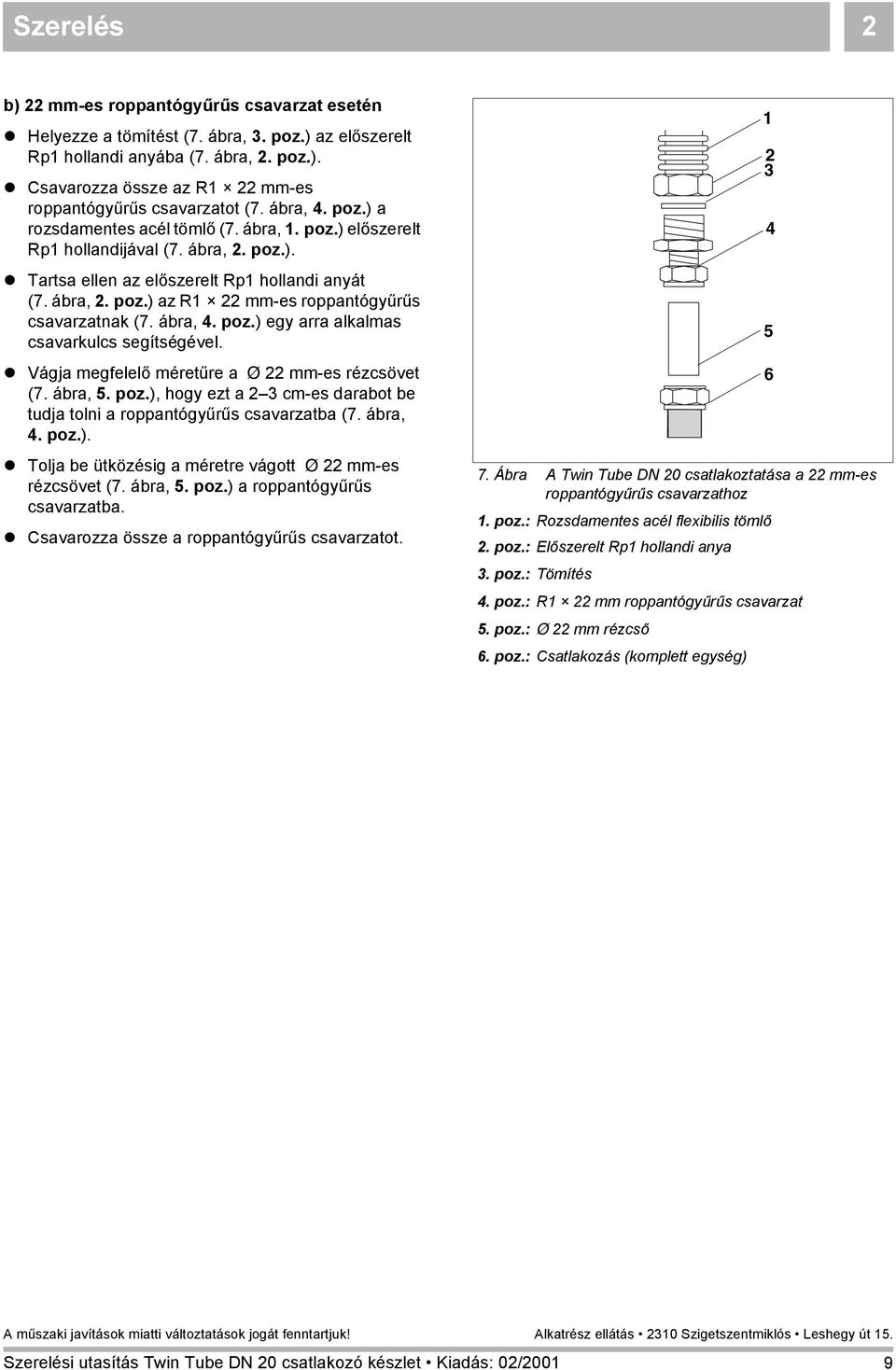

9 Szerelés 2 b) 22 mm-es roppantógyűrűs csavarzat esetén! Helyezze a tömítést (7. ábra,. poz.) az előszerelt Rp1 hollandi anyába (7. ábra, 2. poz.).! Csavarozza össze az R1 22mm-es roppantógyűrűs csavarzatot (7. ábra,. poz.) a rozsdamentes acél tömlő (7. ábra, 1. poz.) előszerelt Rp1 hollandijával (7. ábra, 2. poz.).! Tartsa ellen az előszerelt Rp1 hollandi anyát (7. ábra, 2. poz.) az R1 22 mm-es roppantógyűrűs csavarzatnak (7. ábra,. poz.) egy arra alkalmas csavarkulcs segítségével.! Vágja megfelelő méretűre a Ø 22 mm-es rézcsövet (7. ábra,. poz.), hogy ezt a 2 cm-es darabot be tudja tolni a roppantógyűrűs csavarzatba (7. ábra,. poz.).! Tolja be ütközésig a méretre vágott Ø 22 mm-es rézcsövet (7. ábra,. poz.) a roppantógyűrűs csavarzatba.! Csavarozza össze a roppantógyűrűs csavarzatot. 7. Ábra A Twin Tube DN 20 csatlakoztatása a 22 mm-es roppantógyűrűs csavarzathoz 1. poz.: Rozsdamentes acél flexibilis tömlő 2. poz.: Előszerelt Rp1 hollandi anya. poz.: R1 22 mm roppantógyűrűs csavarzat. poz.: Ø 22 mm rézcső. poz.: Csatlakozás (komplett egység) 1 2 9

10 2 Szerelés 2. A komplett egység csatlakoztatása a tárolóhoz (R¾- vagy R1-csatlakozások) A Twin Tube DN 20 szerelése az R¾-csatlakozású tárolókra! Csavarozza fel az Rp¾ R1 szűkítő idomot (8. ábra,. poz.) az R¾ tároló csatlakozó csonkra (8. ábra,. poz.) a tároló és a komplett egység összekötéséhez.! Helyezze a tömítést (8. ábra,. poz.) az előszerelt Rp1 hollandiba (8. ábra, 2. poz.).! Csavarozza össze a rozsdamentes acél tömlő előszerelt Rp1 hollandját (8. ábra, 2. poz.) az Rp¾ R1szűkítő idom R1-menetére (8. ábra,. poz.). 1 2 A Twin Tube DN 20 szerelése az R1-csatlakozású tárolóra HASZNÁLATI TUDNIVALÓ 8. Ábra A rozsdamentes acél tömlő csatlakoztatása az R¾-csatlakozású tárolókhoz 1. poz.: Rozsdamentes acél flexibilis tömlő 2. poz.: Előszerelt Rp1 hollandi anya. poz.: Rp¾ R1 szűkítő idom. poz.: R¾ tároló csatlakozás 1 2 Az Rp1 R1 átmeneti idom (9. ábra,. poz.) a tároló R1 csatlakozó csonkján (9. ábra,. poz.) kerül alkalmazásra egy jobb tömítőfelület és ezáltal a tároló csatlakozó csonkján megfelelő tömörség tartása érdekében.! Csavarozza fel az Rp1 R1 átmeneti idomot (9. ábra,. poz.) a tároló R1 csatlakozó csonkjára (9. ábra,. poz.) a tároló és a komplett egység összekötéséhez.! Helyezze a tömítést (9. ábra,. poz.) az előszerelt Rp1 hollandi anyába (9. ábra, 2. poz.).! Csavarozza fel a rozsdamentes acél tömlő előszerelt Rp1 hollandiját (9. ábra, 2. poz.) az Rp1 R1 átmemeti idom (9. ábra,. poz.) R1-menetére. 9. Ábra A rozsdamentes acél tömlő csatlakoztatása az R1-csatlakozású tárolóhoz 1. poz.: Rozsdamentes acél flexibilis tömlő 2. poz.: Rp1 előszerelt hollandi anya. poz.: Rp1 R1 átmeneti idom. poz.: R1 tároló csatlakozás 10

11 Szerelés 2 2. Twin Tube DN 20 Rozsdamentes acél flexibilis tömlő meghosszabbítása A rozsdamentes acél tömlő szükség esetén egy R1 kettős közcsavar (10. ábra, poz.) segítségével meghosszabbítható.! Helyezze a tömítéseket (10. ábra,. és. poz.) az előszerelt Rp1 hollandi anyába (10. ábra, 2. és. poz.).! Csavarozza a rozsdamentes acél tömlők végeit (10. ábra, 1. és 7. poz.) az előszerelt Rp1 hollandi anyákkal (10. ábra, 2. és. poz.) az R1 kettős közcsavar R1-menetére (10. ábra,. poz.) Ábra Rozsdamentes acél flexibilis tömlő meghosszabbítása 1. poz.: Rozsdamentes acél flexibilis tömlő 2. poz.: Előszerelt Rp1 hollandi anya. poz.: R1 kettős közcsavar. poz.: Tömítés. poz.: Előszerelt Rp1 hollandi anya 7. poz.: Rozsdamentes acél flexibilis tömlő 11
