KEZELÉSI ÉS HASZNÁLATI UTASÍTÁS

Átírás

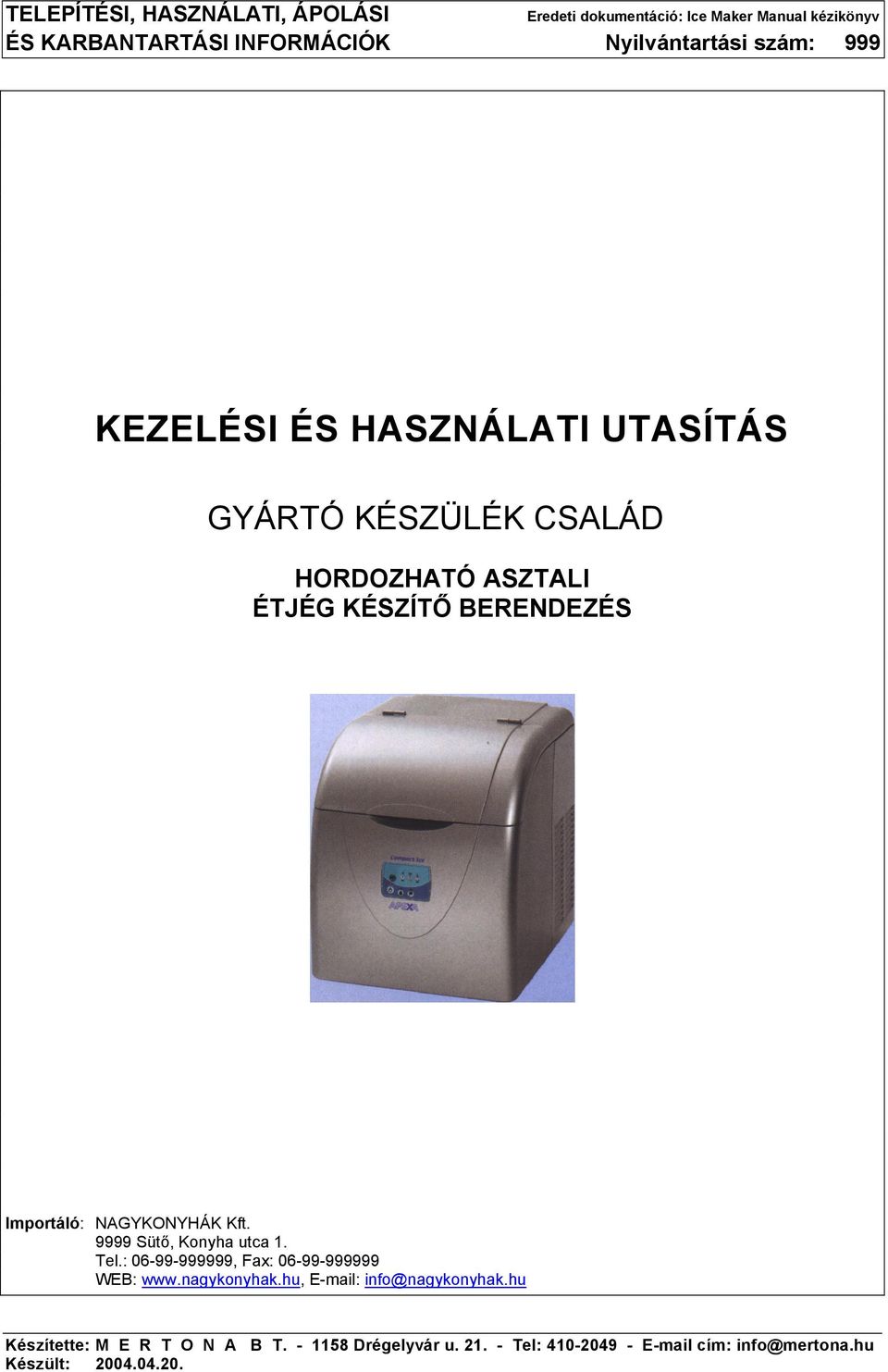

1 TELEPÍTÉSI, HASZNÁLATI, ÁPOLÁSI Eredeti dokumentáció: Ice Maker Manual kézikönyv ÉS KARBANTARTÁSI INFORMÁCIÓK Nyilvántartási szám: 999 KEZELÉSI ÉS HASZNÁLATI UTASÍTÁS GYÁRTÓ KÉSZÜLÉK CSALÁD HORDOZHATÓ ASZTALI Importáló: NAGYKONYHÁK Kft Sütő, Konyha utca 1. Tel.: , Fax: WEB: Készítette: M E R T O N A B T Drégelyvár u Tel: cím: info@mertona.hu

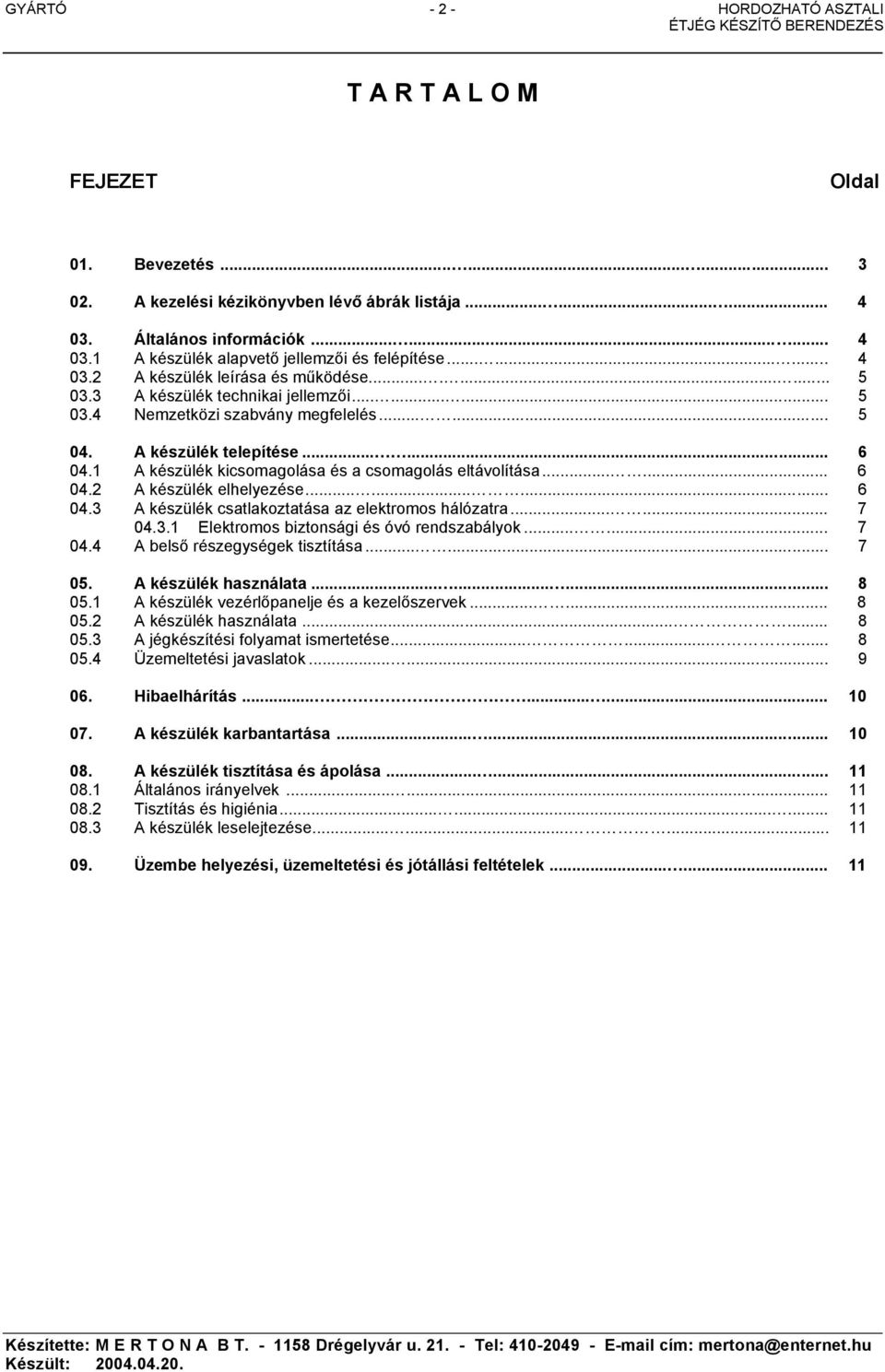

2 GYÁRTÓ HORDOZHATÓ ASZTALI T A R T A L O M FEJEZET Oldal 01. Bevezetés A kezelési kézikönyvben lévő ábrák listája Általános információk A készülék alapvető jellemzői és felépítése A készülék leírása és működése A készülék technikai jellemzői Nemzetközi szabvány megfelelés A készülék telepítése A készülék kicsomagolása és a csomagolás eltávolítása A készülék elhelyezése A készülék csatlakoztatása az elektromos hálózatra Elektromos biztonsági és óvó rendszabályok A belső részegységek tisztítása A készülék használata A készülék vezérlőpanelje és a kezelőszervek A készülék használata A jégkészítési folyamat ismertetése Üzemeltetési javaslatok Hibaelhárítás A készülék karbantartása A készülék tisztítása és ápolása Általános irányelvek Tisztítás és higiénia A készülék leselejtezése Üzembe helyezési, üzemeltetési és jótállási feltételek

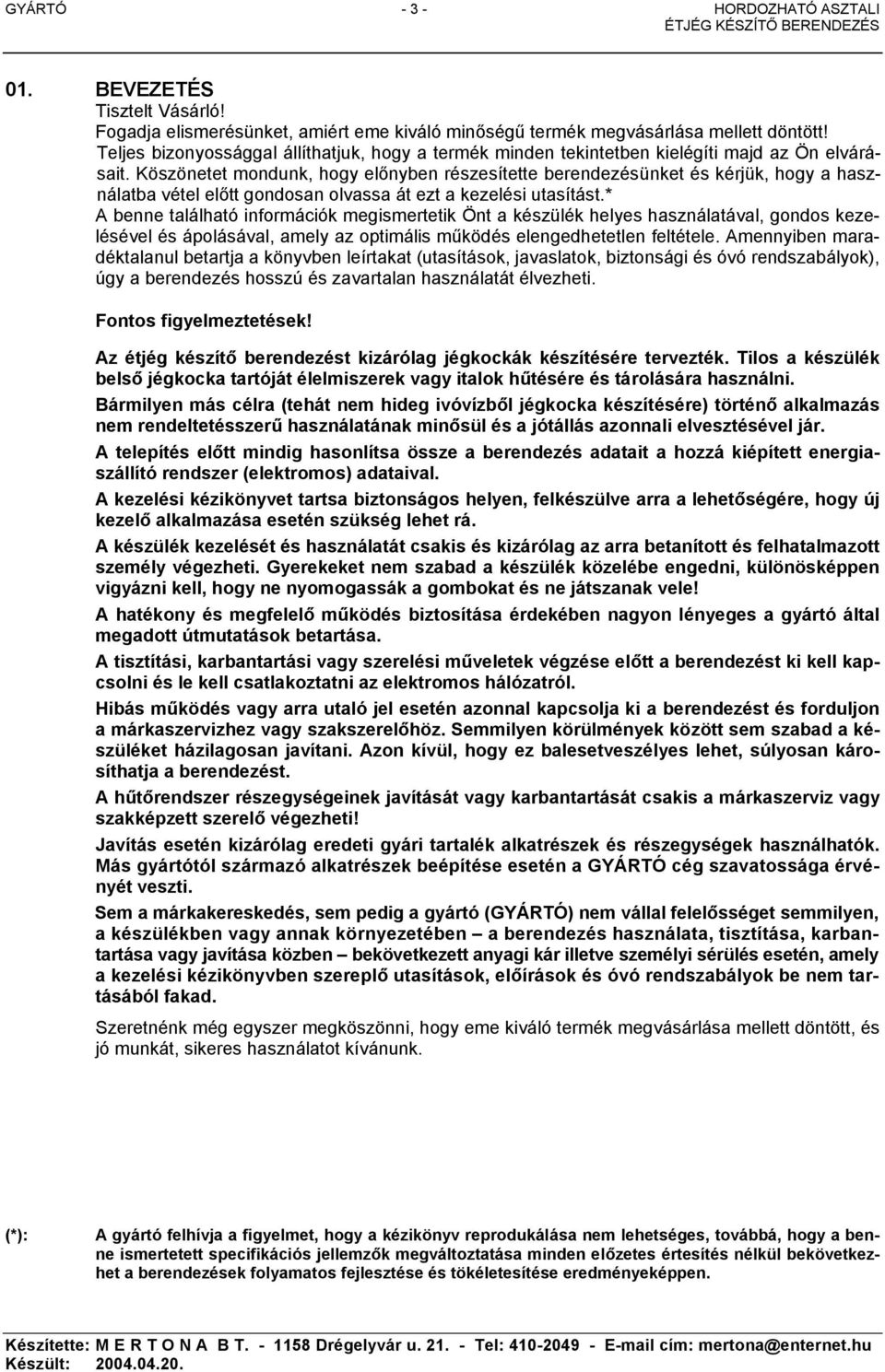

3 GYÁRTÓ HORDOZHATÓ ASZTALI 01. BEVEZETÉS Tisztelt Vásárló! Fogadja elismerésünket, amiért eme kiváló minőségű termék megvásárlása mellett döntött! Teljes bizonyossággal állíthatjuk, hogy a termék minden tekintetben kielégíti majd az Ön elvárásait. Köszönetet mondunk, hogy előnyben részesítette berendezésünket és kérjük, hogy a használatba vétel előtt gondosan olvassa át ezt a kezelési utasítást.* A benne található információk megismertetik Önt a készülék helyes használatával, gondos kezelésével és ápolásával, amely az optimális működés elengedhetetlen feltétele. Amennyiben maradéktalanul betartja a könyvben leírtakat (utasítások, javaslatok, biztonsági és óvó rendszabályok), úgy a berendezés hosszú és zavartalan használatát élvezheti. Fontos figyelmeztetések! Az étjég készítő berendezést kizárólag jégkockák készítésére tervezték. Tilos a készülék belső jégkocka tartóját élelmiszerek vagy italok hűtésére és tárolására használni. Bármilyen más célra (tehát nem hideg ivóvízből jégkocka készítésére) történő alkalmazás nem rendeltetésszerű használatának minősül és a jótállás azonnali elvesztésével jár. A telepítés előtt mindig hasonlítsa össze a berendezés adatait a hozzá kiépített energiaszállító rendszer (elektromos) adataival. A kezelési kézikönyvet tartsa biztonságos helyen, felkészülve arra a lehetőségére, hogy új kezelő alkalmazása esetén szükség lehet rá. A készülék kezelését és használatát csakis és kizárólag az arra betanított és felhatalmazott személy végezheti. Gyerekeket nem szabad a készülék közelébe engedni, különösképpen vigyázni kell, hogy ne nyomogassák a gombokat és ne játszanak vele! A hatékony és megfelelő működés biztosítása érdekében nagyon lényeges a gyártó által megadott útmutatások betartása. A tisztítási, karbantartási vagy szerelési műveletek végzése előtt a berendezést ki kell kapcsolni és le kell csatlakoztatni az elektromos hálózatról. Hibás működés vagy arra utaló jel esetén azonnal kapcsolja ki a berendezést és forduljon a márkaszervizhez vagy szakszerelőhöz. Semmilyen körülmények között sem szabad a készüléket házilagosan javítani. Azon kívül, hogy ez balesetveszélyes lehet, súlyosan károsíthatja a berendezést. A hűtőrendszer részegységeinek javítását vagy karbantartását csakis a márkaszerviz vagy szakképzett szerelő végezheti! Javítás esetén kizárólag eredeti gyári tartalék alkatrészek és részegységek használhatók. Más gyártótól származó alkatrészek beépítése esetén a GYÁRTÓ cég szavatossága érvényét veszti. Sem a márkakereskedés, sem pedig a gyártó (GYÁRTÓ) nem vállal felelősséget semmilyen, a készülékben vagy annak környezetében a berendezés használata, tisztítása, karbantartása vagy javítása közben bekövetkezett anyagi kár illetve személyi sérülés esetén, amely a kezelési kézikönyvben szereplő utasítások, előírások és óvó rendszabályok be nem tartásából fakad. Szeretnénk még egyszer megköszönni, hogy eme kiváló termék megvásárlása mellett döntött, és jó munkát, sikeres használatot kívánunk. (*): A gyártó felhívja a figyelmet, hogy a kézikönyv reprodukálása nem lehetséges, továbbá, hogy a benne ismertetett specifikációs jellemzők megváltoztatása minden előzetes értesítés nélkül bekövetkezhet a berendezések folyamatos fejlesztése és tökéletesítése eredményeképpen.

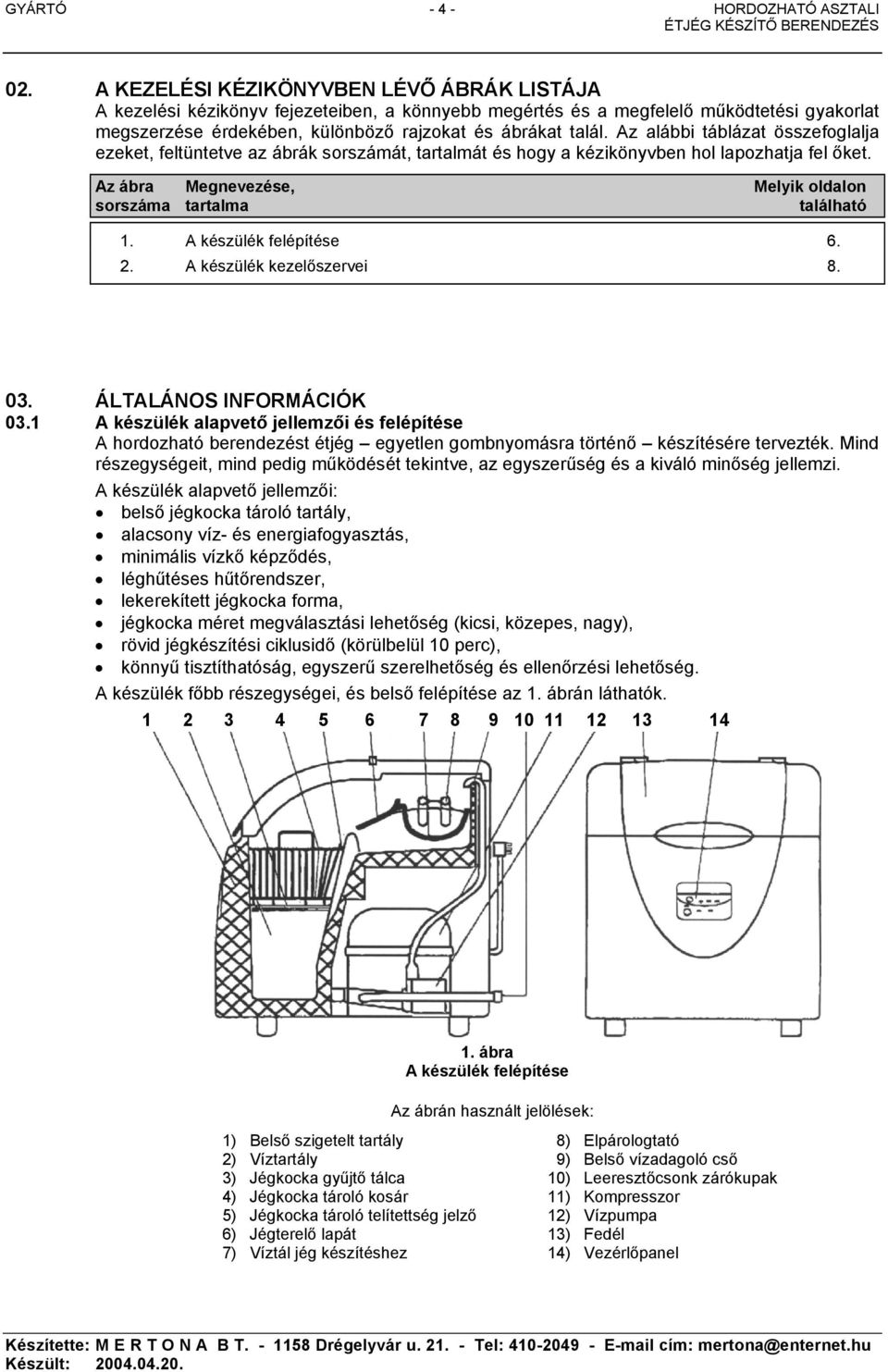

4 GYÁRTÓ HORDOZHATÓ ASZTALI 02. A KEZELÉSI KÉZIKÖNYVBEN LÉVŐ ÁBRÁK LISTÁJA A kezelési kézikönyv fejezeteiben, a könnyebb megértés és a megfelelő működtetési gyakorlat megszerzése érdekében, különböző rajzokat és ábrákat talál. Az alábbi táblázat összefoglalja ezeket, feltüntetve az ábrák sorszámát, tartalmát és hogy a kézikönyvben hol lapozhatja fel őket. Az ábra Megnevezése, Melyik oldalon sorszáma tartalma található 1. A készülék felépítése A készülék kezelőszervei ÁLTALÁNOS INFORMÁCIÓK 03.1 A készülék alapvető jellemzői és felépítése A hordozható berendezést étjég egyetlen gombnyomásra történő készítésére tervezték. Mind részegységeit, mind pedig működését tekintve, az egyszerűség és a kiváló minőség jellemzi. A készülék alapvető jellemzői: belső jégkocka tároló tartály, alacsony víz- és energiafogyasztás, minimális vízkő képződés, léghűtéses hűtőrendszer, lekerekített jégkocka forma, jégkocka méret megválasztási lehetőség (kicsi, közepes, nagy), rövid jégkészítési ciklusidő (körülbelül 10 perc), könnyű tisztíthatóság, egyszerű szerelhetőség és ellenőrzési lehetőség. A készülék főbb részegységei, és belső felépítése az 1. ábrán láthatók ábra A készülék felépítése Az ábrán használt jelölések: 1) Belső szigetelt tartály 2) Víztartály 3) Jégkocka gyűjtő tálca 4) Jégkocka tároló kosár 5) Jégkocka tároló telítettség jelző 6) Jégterelő lapát 7) Víztál jég készítéshez 8) Elpárologtató 9) Belső vízadagoló cső 10) Leeresztőcsonk zárókupak 11) Kompresszor 12) Vízpumpa 13) Fedél 14) Vezérlőpanel

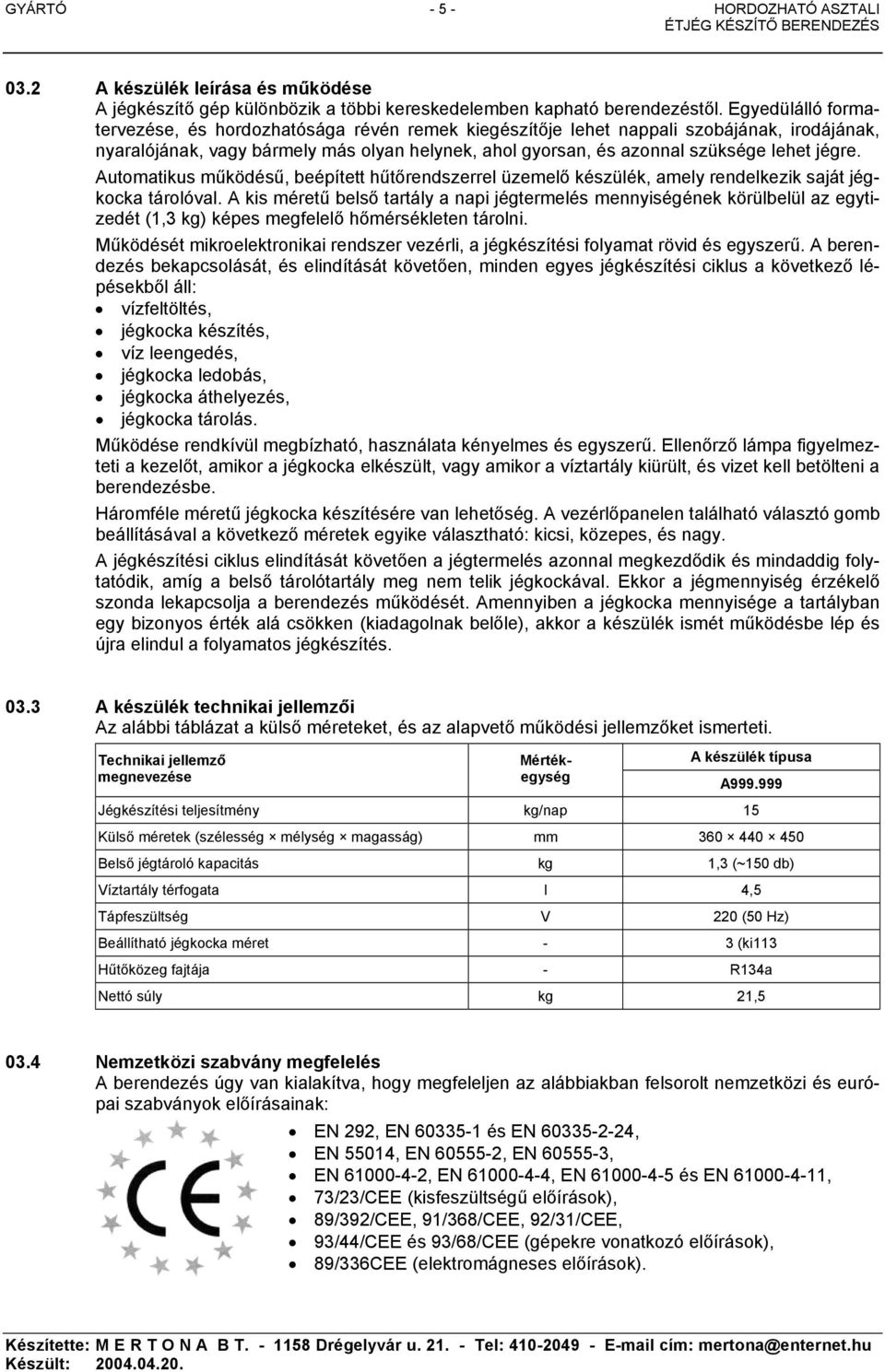

5 GYÁRTÓ HORDOZHATÓ ASZTALI 03.2 A készülék leírása és működése A jégkészítő gép különbözik a többi kereskedelemben kapható berendezéstől. Egyedülálló formatervezése, és hordozhatósága révén remek kiegészítője lehet nappali szobájának, irodájának, nyaralójának, vagy bármely más olyan helynek, ahol gyorsan, és azonnal szüksége lehet jégre. Automatikus működésű, beépített hűtőrendszerrel üzemelő készülék, amely rendelkezik saját jégkocka tárolóval. A kis méretű belső tartály a napi jégtermelés mennyiségének körülbelül az egytizedét (1,3 kg) képes megfelelő hőmérsékleten tárolni. Működését mikroelektronikai rendszer vezérli, a jégkészítési folyamat rövid és egyszerű. A berendezés bekapcsolását, és elindítását követően, minden egyes jégkészítési ciklus a következő lépésekből áll: vízfeltöltés, jégkocka készítés, víz leengedés, jégkocka ledobás, jégkocka áthelyezés, jégkocka tárolás. Működése rendkívül megbízható, használata kényelmes és egyszerű. Ellenőrző lámpa figyelmezteti a kezelőt, amikor a jégkocka elkészült, vagy amikor a víztartály kiürült, és vizet kell betölteni a berendezésbe. Háromféle méretű jégkocka készítésére van lehetőség. A vezérlőpanelen található választó gomb beállításával a következő méretek egyike választható: kicsi, közepes, és nagy. A jégkészítési ciklus elindítását követően a jégtermelés azonnal megkezdődik és mindaddig folytatódik, amíg a belső tárolótartály meg nem telik jégkockával. Ekkor a jégmennyiség érzékelő szonda lekapcsolja a berendezés működését. Amennyiben a jégkocka mennyisége a tartályban egy bizonyos érték alá csökken (kiadagolnak belőle), akkor a készülék ismét működésbe lép és újra elindul a folyamatos jégkészítés A készülék technikai jellemzői Az alábbi táblázat a külső méreteket, és az alapvető működési jellemzőket ismerteti. Technikai jellemző megnevezése Mértékegység A készülék típusa A Jégkészítési teljesítmény kg/nap 15 Külső méretek (szélesség mélység magasság) mm Belső jégtároló kapacitás kg 1,3 (~150 db) Víztartály térfogata l 4,5 Tápfeszültség V 220 (50 Hz) Beállítható jégkocka méret - 3 (ki113 Hűtőközeg fajtája - R134a Nettó súly kg 21, Nemzetközi szabvány megfelelés A berendezés úgy van kialakítva, hogy megfeleljen az alábbiakban felsorolt nemzetközi és európai szabványok előírásainak: EN 292, EN és EN , EN 55014, EN , EN , EN , EN , EN és EN , 73/23/CEE (kisfeszültségű előírások), 89/392/CEE, 91/368/CEE, 92/31/CEE, 93/44/CEE és 93/68/CEE (gépekre vonatkozó előírások), 89/336CEE (elektromágneses előírások).

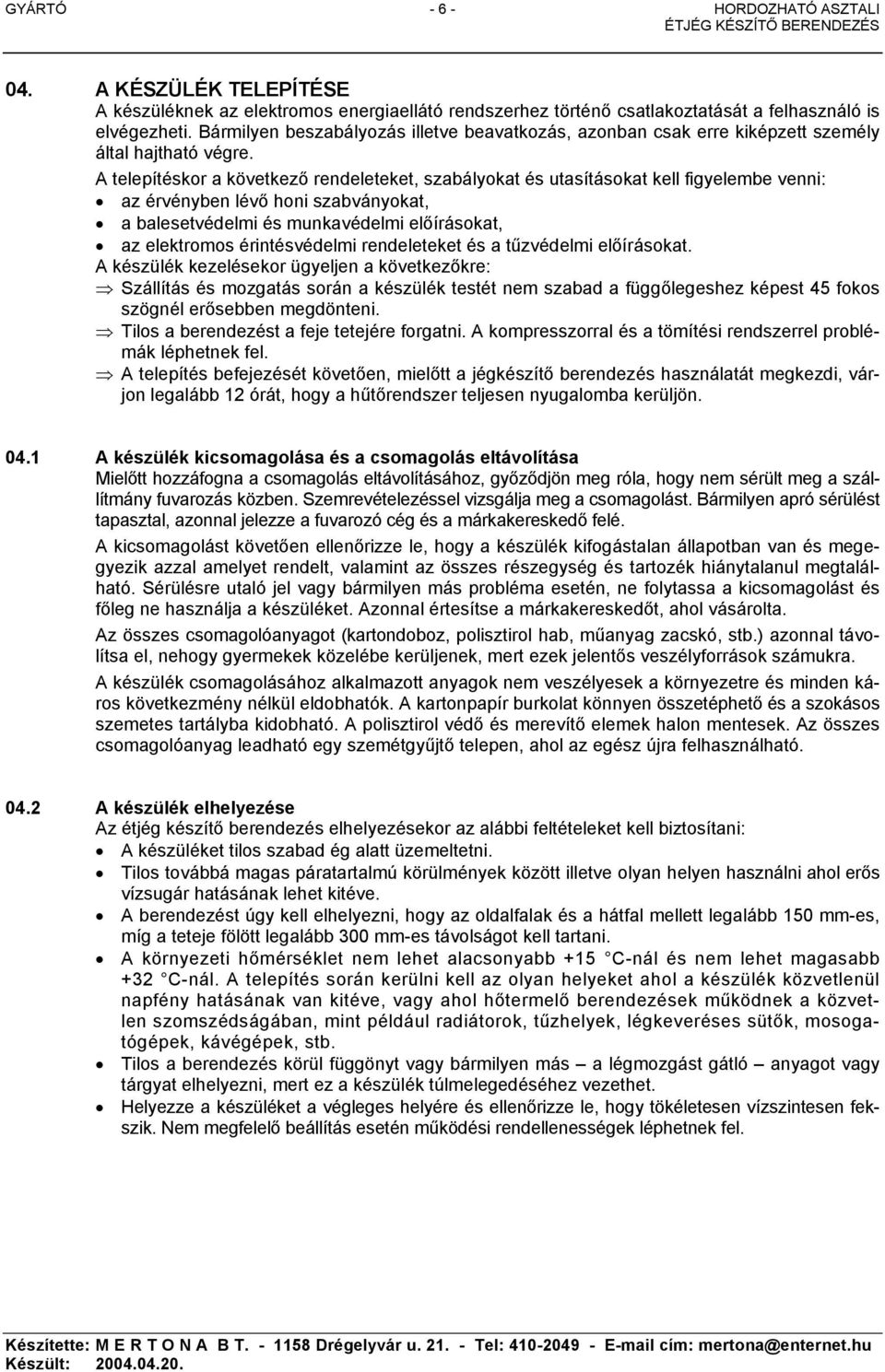

6 GYÁRTÓ HORDOZHATÓ ASZTALI 04. A KÉSZÜLÉK TELEPÍTÉSE A készüléknek az elektromos energiaellátó rendszerhez történő csatlakoztatását a felhasználó is elvégezheti. Bármilyen beszabályozás illetve beavatkozás, azonban csak erre kiképzett személy által hajtható végre. A telepítéskor a következő rendeleteket, szabályokat és utasításokat kell figyelembe venni: az érvényben lévő honi szabványokat, a balesetvédelmi és munkavédelmi előírásokat, az elektromos érintésvédelmi rendeleteket és a tűzvédelmi előírásokat. A készülék kezelésekor ügyeljen a következőkre: Szállítás és mozgatás során a készülék testét nem szabad a függőlegeshez képest 45 fokos szögnél erősebben megdönteni. Tilos a berendezést a feje tetejére forgatni. A kompresszorral és a tömítési rendszerrel problémák léphetnek fel. A telepítés befejezését követően, mielőtt a jégkészítő berendezés használatát megkezdi, várjon legalább 12 órát, hogy a hűtőrendszer teljesen nyugalomba kerüljön A készülék kicsomagolása és a csomagolás eltávolítása Mielőtt hozzáfogna a csomagolás eltávolításához, győződjön meg róla, hogy nem sérült meg a szállítmány fuvarozás közben. Szemrevételezéssel vizsgálja meg a csomagolást. Bármilyen apró sérülést tapasztal, azonnal jelezze a fuvarozó cég és a márkakereskedő felé. A kicsomagolást követően ellenőrizze le, hogy a készülék kifogástalan állapotban van és megegyezik azzal amelyet rendelt, valamint az összes részegység és tartozék hiánytalanul megtalálható. Sérülésre utaló jel vagy bármilyen más probléma esetén, ne folytassa a kicsomagolást és főleg ne használja a készüléket. Azonnal értesítse a márkakereskedőt, ahol vásárolta. Az összes csomagolóanyagot (kartondoboz, polisztirol hab, műanyag zacskó, stb.) azonnal távolítsa el, nehogy gyermekek közelébe kerüljenek, mert ezek jelentős veszélyforrások számukra. A készülék csomagolásához alkalmazott anyagok nem veszélyesek a környezetre és minden káros következmény nélkül eldobhatók. A kartonpapír burkolat könnyen összetéphető és a szokásos szemetes tartályba kidobható. A polisztirol védő és merevítő elemek halon mentesek. Az összes csomagolóanyag leadható egy szemétgyűjtő telepen, ahol az egész újra felhasználható A készülék elhelyezése Az étjég készítő berendezés elhelyezésekor az alábbi feltételeket kell biztosítani: A készüléket tilos szabad ég alatt üzemeltetni. Tilos továbbá magas páratartalmú körülmények között illetve olyan helyen használni ahol erős vízsugár hatásának lehet kitéve. A berendezést úgy kell elhelyezni, hogy az oldalfalak és a hátfal mellett legalább 150 mm-es, míg a teteje fölött legalább 300 mm-es távolságot kell tartani. A környezeti hőmérséklet nem lehet alacsonyabb +15 C-nál és nem lehet magasabb +32 C-nál. A telepítés során kerülni kell az olyan helyeket ahol a készülék közvetlenül napfény hatásának van kitéve, vagy ahol hőtermelő berendezések működnek a közvetlen szomszédságában, mint például radiátorok, tűzhelyek, légkeveréses sütők, mosogatógépek, kávégépek, stb. Tilos a berendezés körül függönyt vagy bármilyen más a légmozgást gátló anyagot vagy tárgyat elhelyezni, mert ez a készülék túlmelegedéséhez vezethet. Helyezze a készüléket a végleges helyére és ellenőrizze le, hogy tökéletesen vízszintesen fekszik. Nem megfelelő beállítás esetén működési rendellenességek léphetnek fel.

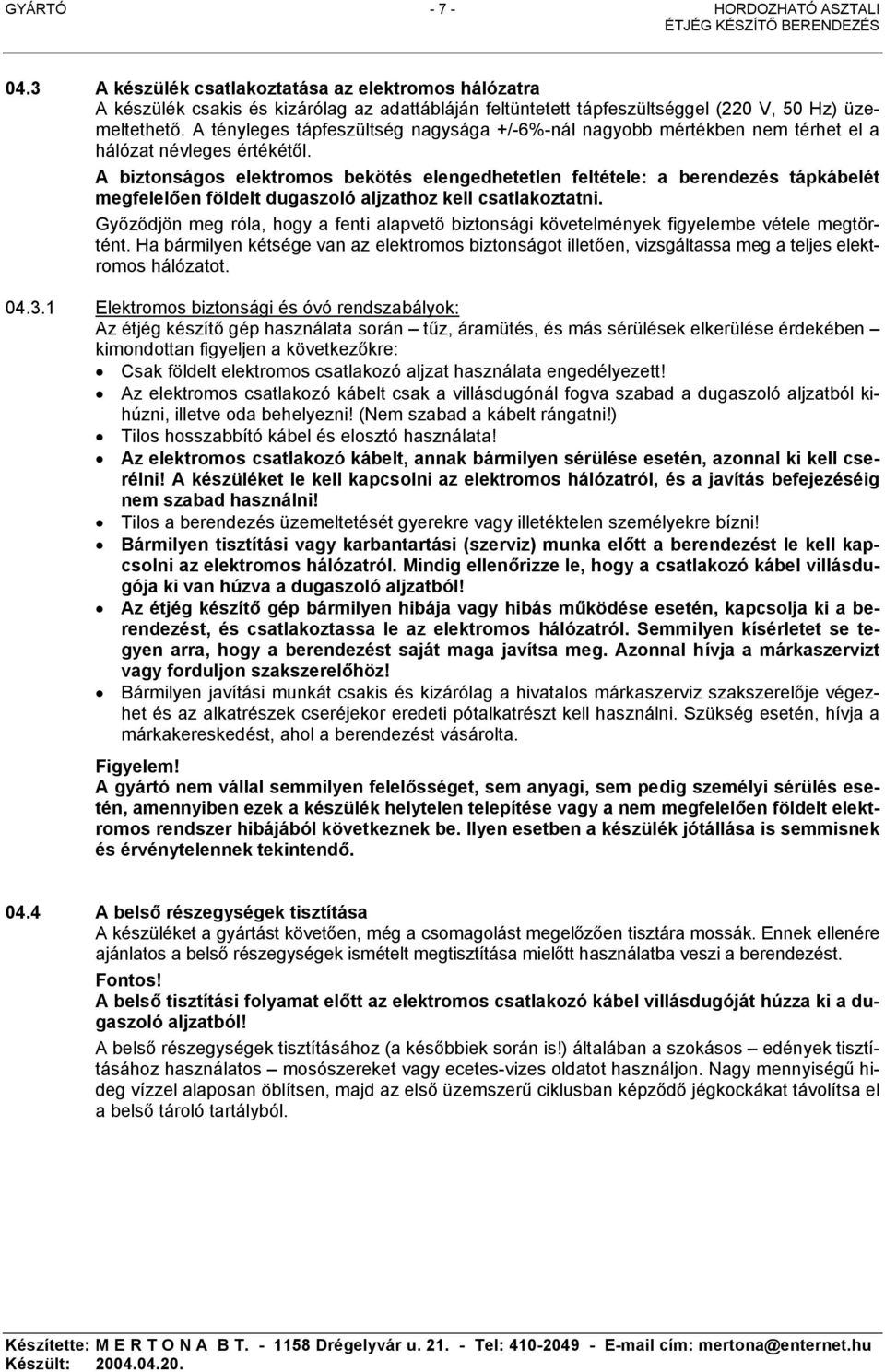

7 GYÁRTÓ HORDOZHATÓ ASZTALI 04.3 A készülék csatlakoztatása az elektromos hálózatra A készülék csakis és kizárólag az adattábláján feltüntetett tápfeszültséggel (220 V, 50 Hz) üzemeltethető. A tényleges tápfeszültség nagysága +/-6%-nál nagyobb mértékben nem térhet el a hálózat névleges értékétől. A biztonságos elektromos bekötés elengedhetetlen feltétele: a berendezés tápkábelét megfelelően földelt dugaszoló aljzathoz kell csatlakoztatni. Győződjön meg róla, hogy a fenti alapvető biztonsági követelmények figyelembe vétele megtörtént. Ha bármilyen kétsége van az elektromos biztonságot illetően, vizsgáltassa meg a teljes elektromos hálózatot Elektromos biztonsági és óvó rendszabályok: Az étjég készítő gép használata során tűz, áramütés, és más sérülések elkerülése érdekében kimondottan figyeljen a következőkre: Csak földelt elektromos csatlakozó aljzat használata engedélyezett! Az elektromos csatlakozó kábelt csak a villásdugónál fogva szabad a dugaszoló aljzatból kihúzni, illetve oda behelyezni! (Nem szabad a kábelt rángatni!) Tilos hosszabbító kábel és elosztó használata! Az elektromos csatlakozó kábelt, annak bármilyen sérülése esetén, azonnal ki kell cserélni! A készüléket le kell kapcsolni az elektromos hálózatról, és a javítás befejezéséig nem szabad használni! Tilos a berendezés üzemeltetését gyerekre vagy illetéktelen személyekre bízni! Bármilyen tisztítási vagy karbantartási (szerviz) munka előtt a berendezést le kell kapcsolni az elektromos hálózatról. Mindig ellenőrizze le, hogy a csatlakozó kábel villásdugója ki van húzva a dugaszoló aljzatból! Az étjég készítő gép bármilyen hibája vagy hibás működése esetén, kapcsolja ki a berendezést, és csatlakoztassa le az elektromos hálózatról. Semmilyen kísérletet se tegyen arra, hogy a berendezést saját maga javítsa meg. Azonnal hívja a márkaszervizt vagy forduljon szakszerelőhöz! Bármilyen javítási munkát csakis és kizárólag a hivatalos márkaszerviz szakszerelője végezhet és az alkatrészek cseréjekor eredeti pótalkatrészt kell használni. Szükség esetén, hívja a márkakereskedést, ahol a berendezést vásárolta. Figyelem! A gyártó nem vállal semmilyen felelősséget, sem anyagi, sem pedig személyi sérülés esetén, amennyiben ezek a készülék helytelen telepítése vagy a nem megfelelően földelt elektromos rendszer hibájából következnek be. Ilyen esetben a készülék jótállása is semmisnek és érvénytelennek tekintendő A belső részegységek tisztítása A készüléket a gyártást követően, még a csomagolást megelőzően tisztára mossák. Ennek ellenére ajánlatos a belső részegységek ismételt megtisztítása mielőtt használatba veszi a berendezést. Fontos! A belső tisztítási folyamat előtt az elektromos csatlakozó kábel villásdugóját húzza ki a dugaszoló aljzatból! A belső részegységek tisztításához (a későbbiek során is!) általában a szokásos edények tisztításához használatos mosószereket vagy ecetes-vizes oldatot használjon. Nagy mennyiségű hideg vízzel alaposan öblítsen, majd az első üzemszerű ciklusban képződő jégkockákat távolítsa el a belső tároló tartályból.

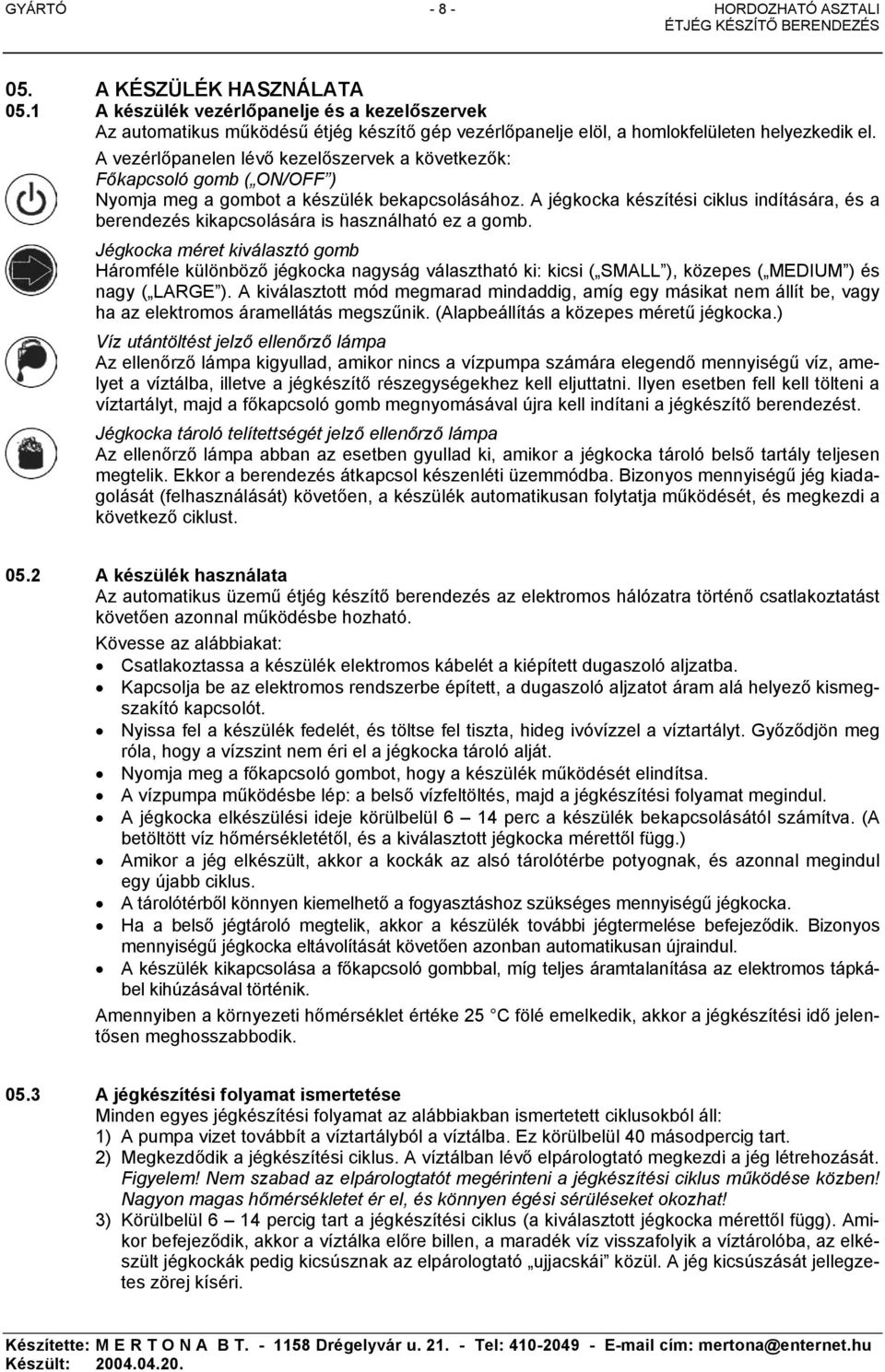

8 GYÁRTÓ HORDOZHATÓ ASZTALI 05. A KÉSZÜLÉK HASZNÁLATA 05.1 A készülék vezérlőpanelje és a kezelőszervek Az automatikus működésű étjég készítő gép vezérlőpanelje elöl, a homlokfelületen helyezkedik el. A vezérlőpanelen lévő kezelőszervek a következők: Főkapcsoló gomb ( ON/OFF ) Nyomja meg a gombot a készülék bekapcsolásához. A jégkocka készítési ciklus indítására, és a berendezés kikapcsolására is használható ez a gomb. Jégkocka méret kiválasztó gomb Háromféle különböző jégkocka nagyság választható ki: kicsi ( SMALL ), közepes ( MEDIUM ) és nagy ( LARGE ). A kiválasztott mód megmarad mindaddig, amíg egy másikat nem állít be, vagy ha az elektromos áramellátás megszűnik. (Alapbeállítás a közepes méretű jégkocka.) Víz utántöltést jelző ellenőrző lámpa Az ellenőrző lámpa kigyullad, amikor nincs a vízpumpa számára elegendő mennyiségű víz, amelyet a víztálba, illetve a jégkészítő részegységekhez kell eljuttatni. Ilyen esetben fell kell tölteni a víztartályt, majd a főkapcsoló gomb megnyomásával újra kell indítani a jégkészítő berendezést. Jégkocka tároló telítettségét jelző ellenőrző lámpa Az ellenőrző lámpa abban az esetben gyullad ki, amikor a jégkocka tároló belső tartály teljesen megtelik. Ekkor a berendezés átkapcsol készenléti üzemmódba. Bizonyos mennyiségű jég kiadagolását (felhasználását) követően, a készülék automatikusan folytatja működését, és megkezdi a következő ciklust A készülék használata Az automatikus üzemű étjég készítő berendezés az elektromos hálózatra történő csatlakoztatást követően azonnal működésbe hozható. Kövesse az alábbiakat: Csatlakoztassa a készülék elektromos kábelét a kiépített dugaszoló aljzatba. Kapcsolja be az elektromos rendszerbe épített, a dugaszoló aljzatot áram alá helyező kismegszakító kapcsolót. Nyissa fel a készülék fedelét, és töltse fel tiszta, hideg ivóvízzel a víztartályt. Győződjön meg róla, hogy a vízszint nem éri el a jégkocka tároló alját. Nyomja meg a főkapcsoló gombot, hogy a készülék működését elindítsa. A vízpumpa működésbe lép: a belső vízfeltöltés, majd a jégkészítési folyamat megindul. A jégkocka elkészülési ideje körülbelül 6 14 perc a készülék bekapcsolásától számítva. (A betöltött víz hőmérsékletétől, és a kiválasztott jégkocka mérettől függ.) Amikor a jég elkészült, akkor a kockák az alsó tárolótérbe potyognak, és azonnal megindul egy újabb ciklus. A tárolótérből könnyen kiemelhető a fogyasztáshoz szükséges mennyiségű jégkocka. Ha a belső jégtároló megtelik, akkor a készülék további jégtermelése befejeződik. Bizonyos mennyiségű jégkocka eltávolítását követően azonban automatikusan újraindul. A készülék kikapcsolása a főkapcsoló gombbal, míg teljes áramtalanítása az elektromos tápkábel kihúzásával történik. Amennyiben a környezeti hőmérséklet értéke 25 C fölé emelkedik, akkor a jégkészítési idő jelentősen meghosszabbodik A jégkészítési folyamat ismertetése Minden egyes jégkészítési folyamat az alábbiakban ismertetett ciklusokból áll: 1) A pumpa vizet továbbít a víztartályból a víztálba. Ez körülbelül 40 másodpercig tart. 2) Megkezdődik a jégkészítési ciklus. A víztálban lévő elpárologtató megkezdi a jég létrehozását. Figyelem! Nem szabad az elpárologtatót megérinteni a jégkészítési ciklus működése közben! Nagyon magas hőmérsékletet ér el, és könnyen égési sérüléseket okozhat! 3) Körülbelül 6 14 percig tart a jégkészítési ciklus (a kiválasztott jégkocka mérettől függ). Amikor befejeződik, akkor a víztálka előre billen, a maradék víz visszafolyik a víztárolóba, az elkészült jégkockák pedig kicsúsznak az elpárologtató ujjacskái közül. A jég kicsúszását jellegzetes zörej kíséri.

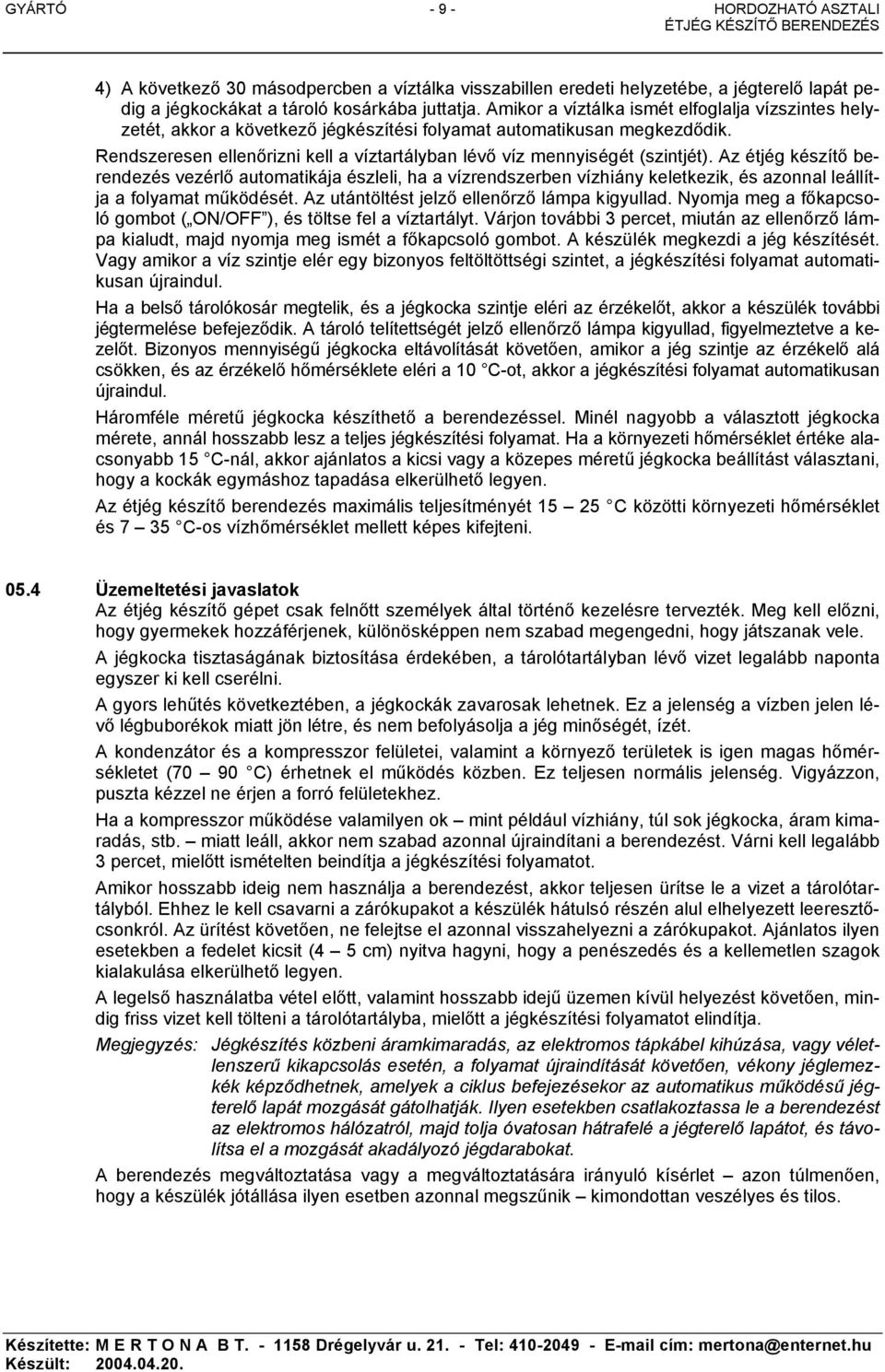

9 GYÁRTÓ HORDOZHATÓ ASZTALI 4) A következő 30 másodpercben a víztálka visszabillen eredeti helyzetébe, a jégterelő lapát pedig a jégkockákat a tároló kosárkába juttatja. Amikor a víztálka ismét elfoglalja vízszintes helyzetét, akkor a következő jégkészítési folyamat automatikusan megkezdődik. Rendszeresen ellenőrizni kell a víztartályban lévő víz mennyiségét (szintjét). Az étjég készítő berendezés vezérlő automatikája észleli, ha a vízrendszerben vízhiány keletkezik, és azonnal leállítja a folyamat működését. Az utántöltést jelző ellenőrző lámpa kigyullad. Nyomja meg a főkapcsoló gombot ( ON/OFF ), és töltse fel a víztartályt. Várjon további 3 percet, miután az ellenőrző lámpa kialudt, majd nyomja meg ismét a főkapcsoló gombot. A készülék megkezdi a jég készítését. Vagy amikor a víz szintje elér egy bizonyos feltöltöttségi szintet, a jégkészítési folyamat automatikusan újraindul. Ha a belső tárolókosár megtelik, és a jégkocka szintje eléri az érzékelőt, akkor a készülék további jégtermelése befejeződik. A tároló telítettségét jelző ellenőrző lámpa kigyullad, figyelmeztetve a kezelőt. Bizonyos mennyiségű jégkocka eltávolítását követően, amikor a jég szintje az érzékelő alá csökken, és az érzékelő hőmérséklete eléri a 10 C-ot, akkor a jégkészítési folyamat automatikusan újraindul. Háromféle méretű jégkocka készíthető a berendezéssel. Minél nagyobb a választott jégkocka mérete, annál hosszabb lesz a teljes jégkészítési folyamat. Ha a környezeti hőmérséklet értéke alacsonyabb 15 C-nál, akkor ajánlatos a kicsi vagy a közepes méretű jégkocka beállítást választani, hogy a kockák egymáshoz tapadása elkerülhető legyen. Az étjég készítő berendezés maximális teljesítményét C közötti környezeti hőmérséklet és 7 35 C-os vízhőmérséklet mellett képes kifejteni Üzemeltetési javaslatok Az étjég készítő gépet csak felnőtt személyek által történő kezelésre tervezték. Meg kell előzni, hogy gyermekek hozzáférjenek, különösképpen nem szabad megengedni, hogy játszanak vele. A jégkocka tisztaságának biztosítása érdekében, a tárolótartályban lévő vizet legalább naponta egyszer ki kell cserélni. A gyors lehűtés következtében, a jégkockák zavarosak lehetnek. Ez a jelenség a vízben jelen lévő légbuborékok miatt jön létre, és nem befolyásolja a jég minőségét, ízét. A kondenzátor és a kompresszor felületei, valamint a környező területek is igen magas hőmérsékletet (70 90 C) érhetnek el működés közben. Ez teljesen normális jelenség. Vigyázzon, puszta kézzel ne érjen a forró felületekhez. Ha a kompresszor működése valamilyen ok mint például vízhiány, túl sok jégkocka, áram kimaradás, stb. miatt leáll, akkor nem szabad azonnal újraindítani a berendezést. Várni kell legalább 3 percet, mielőtt ismételten beindítja a jégkészítési folyamatot. Amikor hosszabb ideig nem használja a berendezést, akkor teljesen ürítse le a vizet a tárolótartályból. Ehhez le kell csavarni a zárókupakot a készülék hátulsó részén alul elhelyezett leeresztőcsonkról. Az ürítést követően, ne felejtse el azonnal visszahelyezni a zárókupakot. Ajánlatos ilyen esetekben a fedelet kicsit (4 5 cm) nyitva hagyni, hogy a penészedés és a kellemetlen szagok kialakulása elkerülhető legyen. A legelső használatba vétel előtt, valamint hosszabb idejű üzemen kívül helyezést követően, mindig friss vizet kell tölteni a tárolótartályba, mielőtt a jégkészítési folyamatot elindítja. Megjegyzés: Jégkészítés közbeni áramkimaradás, az elektromos tápkábel kihúzása, vagy véletlenszerű kikapcsolás esetén, a folyamat újraindítását követően, vékony jéglemezkék képződhetnek, amelyek a ciklus befejezésekor az automatikus működésű jégterelő lapát mozgását gátolhatják. Ilyen esetekben csatlakoztassa le a berendezést az elektromos hálózatról, majd tolja óvatosan hátrafelé a jégterelő lapátot, és távolítsa el a mozgását akadályozó jégdarabokat. A berendezés megváltoztatása vagy a megváltoztatására irányuló kísérlet azon túlmenően, hogy a készülék jótállása ilyen esetben azonnal megszűnik kimondottan veszélyes és tilos.

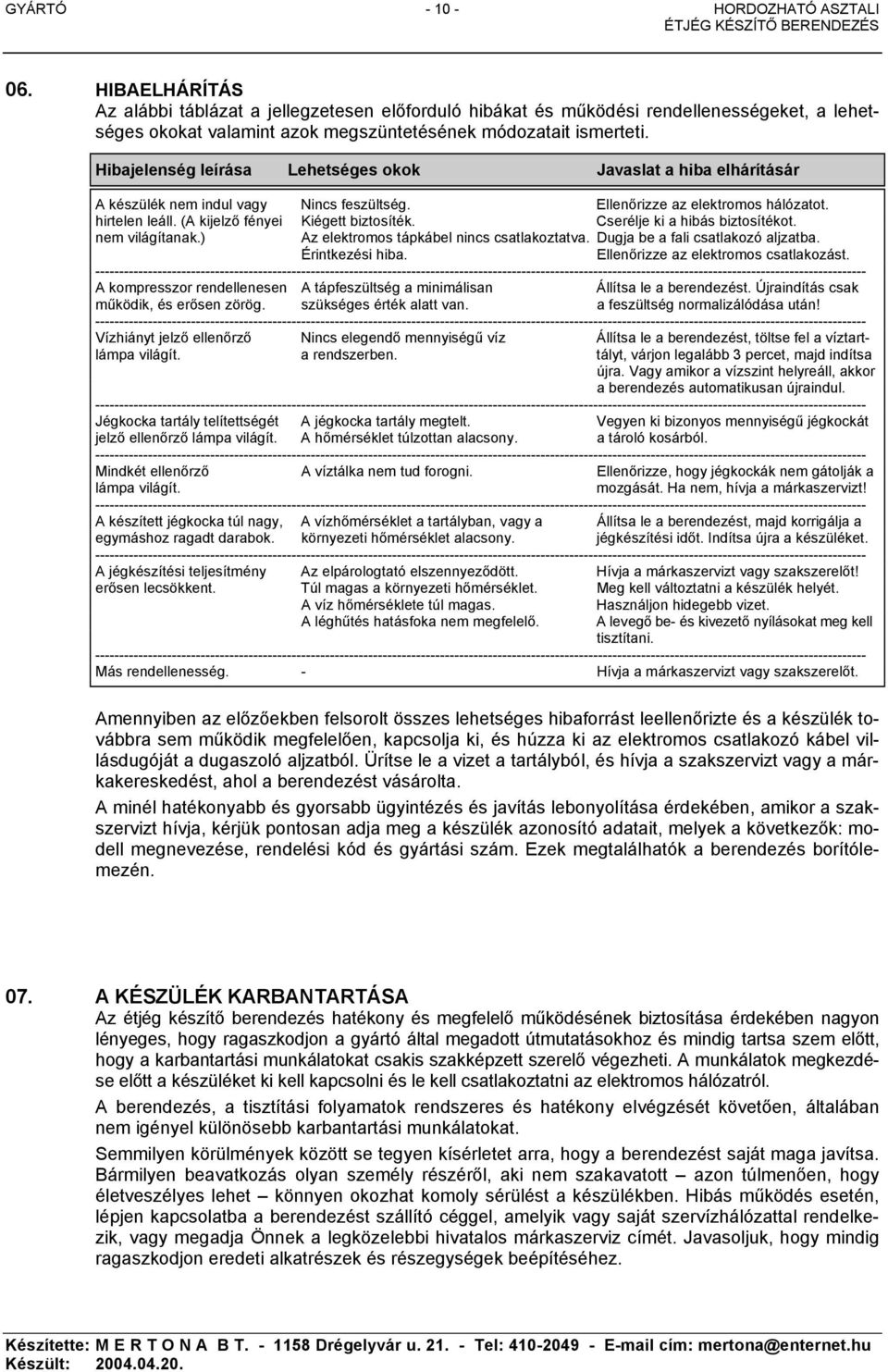

10 GYÁRTÓ HORDOZHATÓ ASZTALI 06. HIBAELHÁRÍTÁS Az alábbi táblázat a jellegzetesen előforduló hibákat és működési rendellenességeket, a lehetséges okokat valamint azok megszüntetésének módozatait ismerteti. Hibajelenség leírása Lehetséges okok Javaslat a hiba elhárításár A készülék nem indul vagy Nincs feszültség. Ellenőrizze az elektromos hálózatot. hirtelen leáll. (A kijelző fényei Kiégett biztosíték. Cserélje ki a hibás biztosítékot. nem világítanak.) Az elektromos tápkábel nincs csatlakoztatva. Dugja be a fali csatlakozó aljzatba. Érintkezési hiba. Ellenőrizze az elektromos csatlakozást. A kompresszor rendellenesen A tápfeszültség a minimálisan Állítsa le a berendezést. Újraindítás csak működik, és erősen zörög. szükséges érték alatt van. a feszültség normalizálódása után! Vízhiányt jelző ellenőrző Nincs elegendő mennyiségű víz Állítsa le a berendezést, töltse fel a víztartlámpa világít. a rendszerben. tályt, várjon legalább 3 percet, majd indítsa újra. Vagy amikor a vízszint helyreáll, akkor a berendezés automatikusan újraindul. Jégkocka tartály telítettségét A jégkocka tartály megtelt. Vegyen ki bizonyos mennyiségű jégkockát jelző ellenőrző lámpa világít. A hőmérséklet túlzottan alacsony. a tároló kosárból. Mindkét ellenőrző A víztálka nem tud forogni. Ellenőrizze, hogy jégkockák nem gátolják a lámpa világít. mozgását. Ha nem, hívja a márkaszervizt! A készített jégkocka túl nagy, A vízhőmérséklet a tartályban, vagy a Állítsa le a berendezést, majd korrigálja a egymáshoz ragadt darabok. környezeti hőmérséklet alacsony. jégkészítési időt. Indítsa újra a készüléket. A jégkészítési teljesítmény Az elpárologtató elszennyeződött. Hívja a márkaszervizt vagy szakszerelőt! erősen lecsökkent. Túl magas a környezeti hőmérséklet. Meg kell változtatni a készülék helyét. A víz hőmérséklete túl magas. Használjon hidegebb vizet. A léghűtés hatásfoka nem megfelelő. A levegő be- és kivezető nyílásokat meg kell tisztítani. Más rendellenesség. - Hívja a márkaszervizt vagy szakszerelőt. Amennyiben az előzőekben felsorolt összes lehetséges hibaforrást leellenőrizte és a készülék továbbra sem működik megfelelően, kapcsolja ki, és húzza ki az elektromos csatlakozó kábel villásdugóját a dugaszoló aljzatból. Ürítse le a vizet a tartályból, és hívja a szakszervizt vagy a márkakereskedést, ahol a berendezést vásárolta. A minél hatékonyabb és gyorsabb ügyintézés és javítás lebonyolítása érdekében, amikor a szakszervizt hívja, kérjük pontosan adja meg a készülék azonosító adatait, melyek a következők: modell megnevezése, rendelési kód és gyártási szám. Ezek megtalálhatók a berendezés borítólemezén. 07. A KÉSZÜLÉK KARBANTARTÁSA Az étjég készítő berendezés hatékony és megfelelő működésének biztosítása érdekében nagyon lényeges, hogy ragaszkodjon a gyártó által megadott útmutatásokhoz és mindig tartsa szem előtt, hogy a karbantartási munkálatokat csakis szakképzett szerelő végezheti. A munkálatok megkezdése előtt a készüléket ki kell kapcsolni és le kell csatlakoztatni az elektromos hálózatról. A berendezés, a tisztítási folyamatok rendszeres és hatékony elvégzését követően, általában nem igényel különösebb karbantartási munkálatokat. Semmilyen körülmények között se tegyen kísérletet arra, hogy a berendezést saját maga javítsa. Bármilyen beavatkozás olyan személy részéről, aki nem szakavatott azon túlmenően, hogy életveszélyes lehet könnyen okozhat komoly sérülést a készülékben. Hibás működés esetén, lépjen kapcsolatba a berendezést szállító céggel, amelyik vagy saját szervízhálózattal rendelkezik, vagy megadja Önnek a legközelebbi hivatalos márkaszerviz címét. Javasoljuk, hogy mindig ragaszkodjon eredeti alkatrészek és részegységek beépítéséhez.

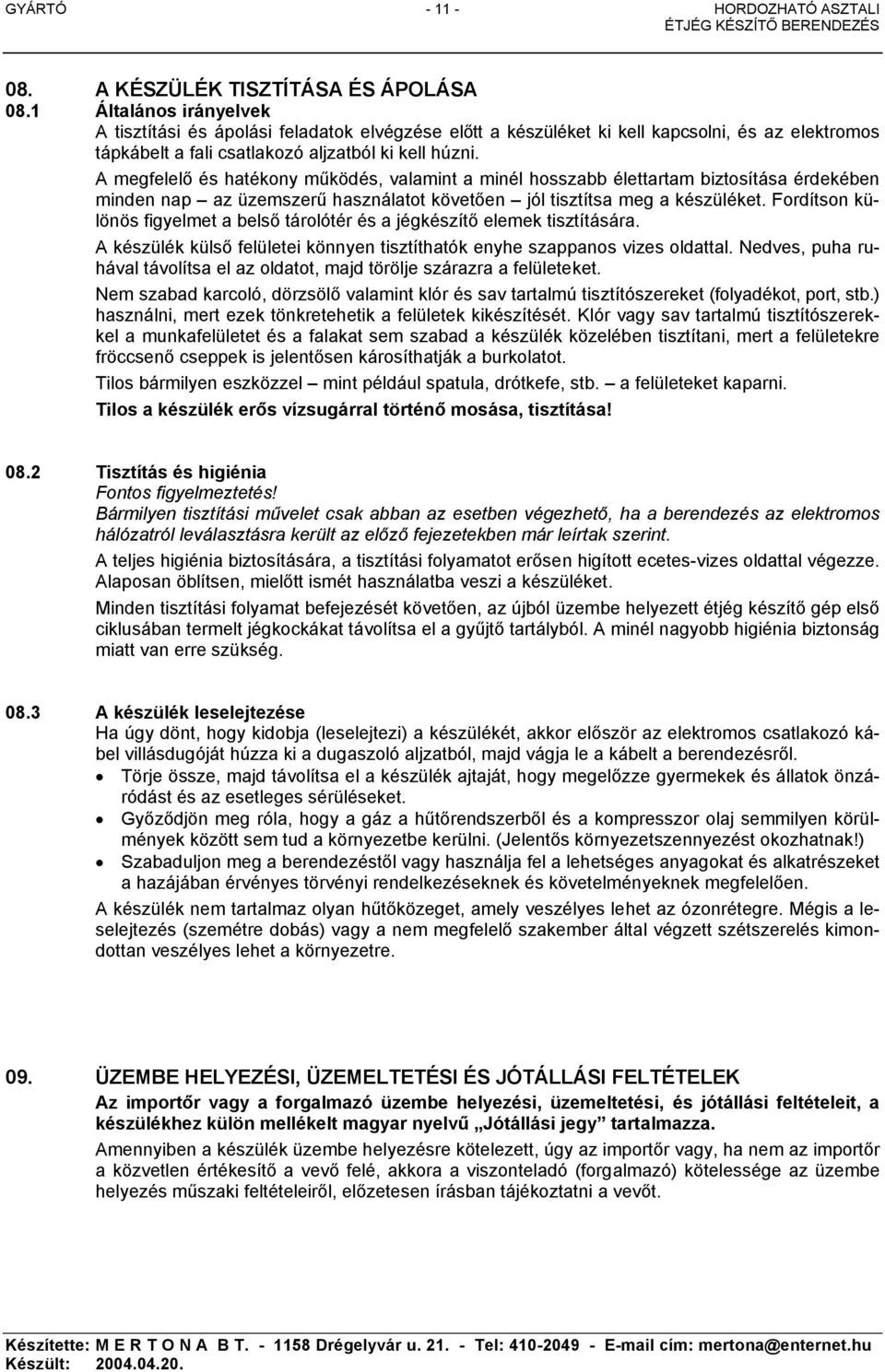

11 GYÁRTÓ HORDOZHATÓ ASZTALI 08. A KÉSZÜLÉK TISZTÍTÁSA ÉS ÁPOLÁSA 08.1 Általános irányelvek A tisztítási és ápolási feladatok elvégzése előtt a készüléket ki kell kapcsolni, és az elektromos tápkábelt a fali csatlakozó aljzatból ki kell húzni. A megfelelő és hatékony működés, valamint a minél hosszabb élettartam biztosítása érdekében minden nap az üzemszerű használatot követően jól tisztítsa meg a készüléket. Fordítson különös figyelmet a belső tárolótér és a jégkészítő elemek tisztítására. A készülék külső felületei könnyen tisztíthatók enyhe szappanos vizes oldattal. Nedves, puha ruhával távolítsa el az oldatot, majd törölje szárazra a felületeket. Nem szabad karcoló, dörzsölő valamint klór és sav tartalmú tisztítószereket (folyadékot, port, stb.) használni, mert ezek tönkretehetik a felületek kikészítését. Klór vagy sav tartalmú tisztítószerekkel a munkafelületet és a falakat sem szabad a készülék közelében tisztítani, mert a felületekre fröccsenő cseppek is jelentősen károsíthatják a burkolatot. Tilos bármilyen eszközzel mint például spatula, drótkefe, stb. a felületeket kaparni. Tilos a készülék erős vízsugárral történő mosása, tisztítása! 08.2 Tisztítás és higiénia Fontos figyelmeztetés! Bármilyen tisztítási művelet csak abban az esetben végezhető, ha a berendezés az elektromos hálózatról leválasztásra került az előző fejezetekben már leírtak szerint. A teljes higiénia biztosítására, a tisztítási folyamatot erősen higított ecetes-vizes oldattal végezze. Alaposan öblítsen, mielőtt ismét használatba veszi a készüléket. Minden tisztítási folyamat befejezését követően, az újból üzembe helyezett étjég készítő gép első ciklusában termelt jégkockákat távolítsa el a gyűjtő tartályból. A minél nagyobb higiénia biztonság miatt van erre szükség A készülék leselejtezése Ha úgy dönt, hogy kidobja (leselejtezi) a készülékét, akkor először az elektromos csatlakozó kábel villásdugóját húzza ki a dugaszoló aljzatból, majd vágja le a kábelt a berendezésről. Törje össze, majd távolítsa el a készülék ajtaját, hogy megelőzze gyermekek és állatok önzáródást és az esetleges sérüléseket. Győződjön meg róla, hogy a gáz a hűtőrendszerből és a kompresszor olaj semmilyen körülmények között sem tud a környezetbe kerülni. (Jelentős környezetszennyezést okozhatnak!) Szabaduljon meg a berendezéstől vagy használja fel a lehetséges anyagokat és alkatrészeket a hazájában érvényes törvényi rendelkezéseknek és követelményeknek megfelelően. A készülék nem tartalmaz olyan hűtőközeget, amely veszélyes lehet az ózonrétegre. Mégis a leselejtezés (szemétre dobás) vagy a nem megfelelő szakember által végzett szétszerelés kimondottan veszélyes lehet a környezetre. 09. ÜZEMBE HELYEZÉSI, ÜZEMELTETÉSI ÉS JÓTÁLLÁSI FELTÉTELEK Az importőr vagy a forgalmazó üzembe helyezési, üzemeltetési, és jótállási feltételeit, a készülékhez külön mellékelt magyar nyelvű Jótállási jegy tartalmazza. Amennyiben a készülék üzembe helyezésre kötelezett, úgy az importőr vagy, ha nem az importőr a közvetlen értékesítő a vevő felé, akkora a viszonteladó (forgalmazó) kötelessége az üzembe helyezés műszaki feltételeiről, előzetesen írásban tájékoztatni a vevőt.
