1 AUTÓRIASZTÓK S Z E R E L É S I Ú T M U T A T Ó C O B R A , , berendezésekhez

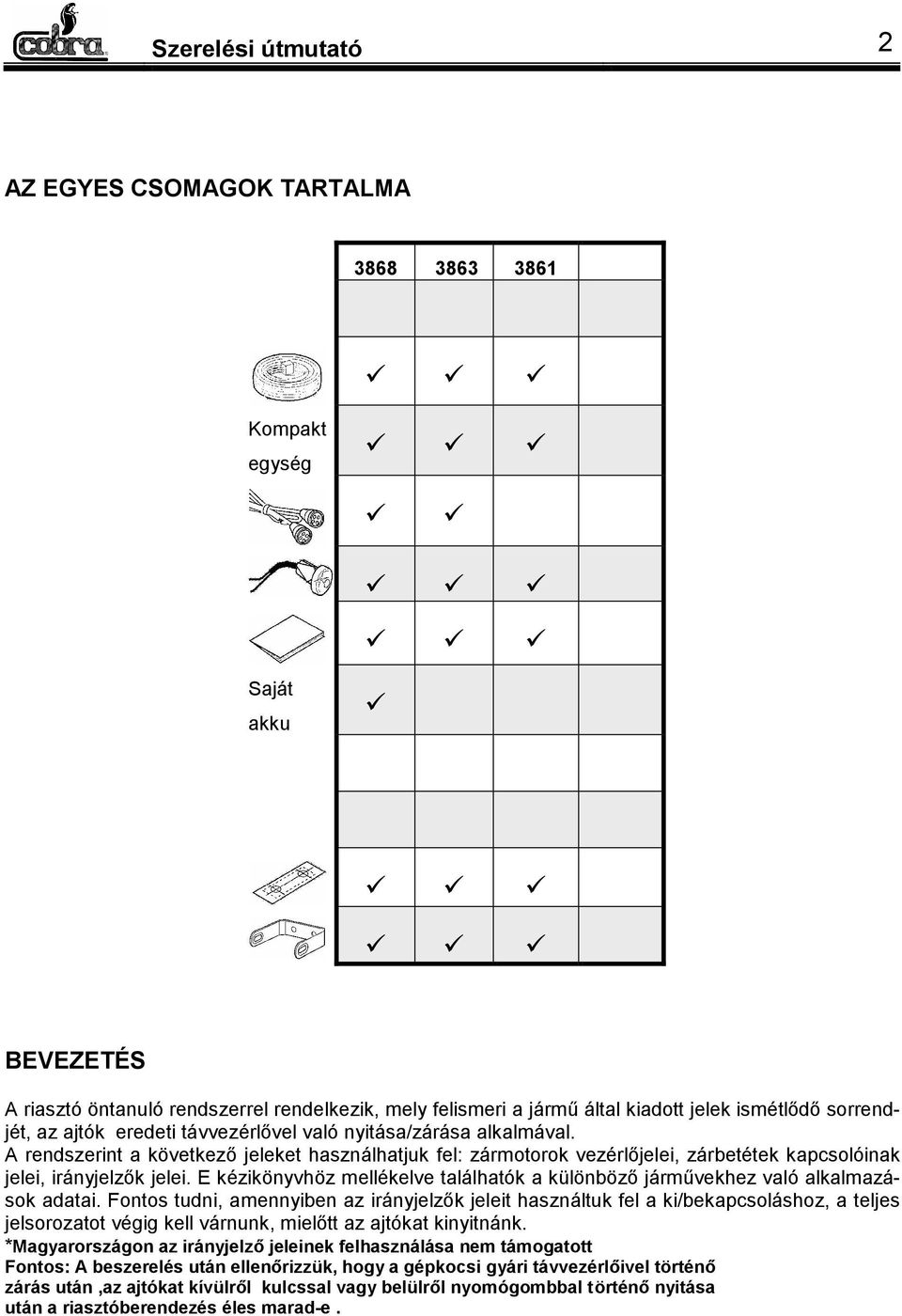

2 Szerelési útmutató 2 AZ EGYES CSOMAGOK TARTALMA Kompakt egység Saját akku BEVEZETÉS A riasztó öntanuló rendszerrel rendelkezik, mely felismeri a jármű által kiadott jelek ismétlődő sorrendjét, az ajtók eredeti távvezérlővel való nyitása/zárása alkalmával. A rendszerint a következő jeleket használhatjuk fel: zármotorok vezérlőjelei, zárbetétek kapcsolóinak jelei, irányjelzők jelei. E kézikönyvhöz mellékelve találhatók a különböző járművekhez való alkalmazások adatai. Fontos tudni, amennyiben az irányjelzők jeleit használtuk fel a ki/bekapcsoláshoz, a teljes jelsorozatot végig kell várnunk, mielőtt az ajtókat kinyitnánk. *Magyarországon az irányjelző jeleinek felhasználása nem támogatott Fontos: A beszerelés után ellenőrizzük, hogy a gépkocsi gyári távvezérlőivel történő zárás után,az ajtókat kívülről kulcssal vagy belülről nyomógombbal történő nyitása után a riasztóberendezés éles marad-e.

3 Szerelési útmutató 3 A RENDSZER ELEMEINEK ELHELYEZÉSE A rendszer összes alkotórészét rejtett helyre kell szerelni, ahol nehezen érhetők el, ugyanakkor nincsenek hőforrások közelében. A riasztó egysége A motortérben helyezzük el, az ábrán jelzett módon, a motor rezgésének legkevésbé kitett helyre. Ultrahangos térfogat érzékelő (csak ha fel van szerelve) Az érzékelőket a szélvédő felső részéhez, az A oszlop felső részéhez kell beszerelni, ügyelve arra hogy a lehajtott napellenzők ne takarják el. Ha a kocsi elcsúsztatható tetővel rendelkezik, az érzékelőket nem szabad a műszerfalra szerelni. Az ultrahang nem igényel utólagos beállítást, a gyári beállítás alkalmazkodik minden gépkocsi mérethez. A beszerelés befejezése után ellenőrizze és állítsa be a kapszulákat. Üvegtörés érzékelő (csak ha fel van szerelve) A mikrofont az utastérbe, központi helyre kell szerelni, pl. a műszerfalra, a hátsó ablakra irányítva. E helyzetben érzékenysége egyenletes. Az érzékelőt az ultrahangos térfogat érzékelővel együttesen lehet használni. Az útmutató végén lévő rajzokon a bekötés különböző módjai láthatók. Motorháztető nyitásérzékelője A nyomógomb felszerelése feltétlenül szükséges, ennek segítségével lehetséges a riasztó programozása. Felszerelése után győződjön meg arról, hogy a motorháztető legalább 5 mm-rel benyomja a gombot. Az is fontos, hogy a nyomógomb ne hangtompító-anyagnak nyomódjon, mert az ilyen anyagok formája idővel megváltozhat, hibás működést eredményezhet. Ajtók nyitásérzékelője A teljes körű héjvédelem kialakításához szükséges érintkezők beszerzése és beépítése a beszerelő feladata. Vészkiiktató panel A műszerfalra kell szerelni, elérhető helyre. A LED jelzése kívülről is látható legyen. Elrettentő szerepén kívül e tábla (LED + nyomógomb) a programozáskor és vészkiiktatáshoz is szükséges. ELEKTROMOS CSATLAKOZTATÁS Kövesse a mellékelt kapcsolási rajzokat, és vegye figyelembe a következőket: A riasztó vezetékeit helyezze el úgy, hogy azok kövessék a jármű eredeti kábelkötegeit. A rendszer testelését csatlakoztassa a jármű egy eredeti testelési pontjára. Az akkumulátor újra csatlakoztatása előtt kösse be a riasztó egység pozitív és negatív tápvezetékeit. A rendszer pozitív vezetékét 15A-es biztosítóval kell védeni, melynek a bekötési pont közelében kell elhelyezkednie (lásd a kapcsolási rajzot).

4 Szerelési útmutató 4 A RENDSZER PROGRAMOZÁSA Be / kikapcsolás jeleinek öntanulása A be/kikapcsoló vezérlőjelek öntanulása érdekében a következők szükségesek: a rendszer legyen kikapcsolt állapotban, nyissa ki az ajtót és a motorháztetőt, fordítsa a gyújtáskulcsot (+15 ) bekapcsolt helyzetbe (ON), írja be a PIN kódot (gyári beállítás: 1111). Ha minden feltétel teljesült, a LED villog és kb. 3mp elteltével a rendszer az irányjelzők felvillantásával jelzi a programozásba való belépést. A gyújtást kapcsolja ki (OFF) majd ismét be (ON), ekkor az irányjelzők kétszer felvillannak, ami a prog - ramozásba való belépést jelenti. A vészkiiktató gombot tartsa lenyomva, miután a LED felvillan, és ezzel aktiválja az öntanulási (a be / kikapcsolás ) funkciót. A LED lassan villog, jelezvén, hogy sikerült aktiválni az öntanuló funkciót. Csukja be az ajtót és a gyújtáskulcsot fordítsa kikapcsolt (OFF) helyzetbe. A LED gyorsan villog, tehát a rendszer készen áll a vezérlő jelek megtanulására. Az eredeti távvezérlővel zárja a rendszert (központi zárat ). A LED folyamatosan világít, kb. 2 másodpercig, igazo l- ván a zárójelek memorizálását. Ezután lassan villog, jelezve hogy a rendszer készen áll a nyitó (k i- kapcsoló) jelek memorizálására. Nyomja le a távvezérlő nyitó -gombját, a rendszer kikapcsolásához. A LED kikapcsol és az irányjelzők gyors villogása igazolja a megfelelő működést ( a nyitójel rögzítését ). A programozás elkezdése A programozás elkezdéséhez tegye a következőket: kapcsolja ki a rendszert, nyissa ki az ajtót és a motorháztetőt, majd a gyújtást (+15) fordítsa bekapcsolt (ON) helyzetbe. Írja be a PIN kódot. Ha mi n- den feltétel megvan, az ellenőrző LED villogni kezd, majd kb. 3 másodperc elteltével a rendszer az irányjelzők felvillantásával jelzi,az első táblázatba - a hangjelzés hangerejének beállítása való belépést. A hangerő csökkentése érdekében nyomja le néhányszor rövid ideig a vészkiiktató gombot. A hangerő minden gombnyomással csökken. A hangerő növelése érdekében járjon el hasonló sorrendben, de a gombot hosszabb időre nyomja le. A hangerő minden gombnyomással növekszik. Kapcsolja ki, majd be a gyújtást, ezzel lép a következő programtáblára. Az irányjelzők kétszer felvillannak, jelezve az alapfunkciók programtáblájára való átlépést. Ez a jelzés ( jelen esetben két felvillanás ), minden 10 másodpercben ismétlődik, ami azonosítja a mindenkori programtáblázatot. Kapcsolja ki (OFF), majd be (ON) a gyújtást, hogy átlépje n a további funkciók programozási táblázatába. Az irányjelzők háromszor felvillannak, ezzel jelzi a további funkciók táblázatába való belépést. Funkció engedélyezése / letiltása Az alapfunkciók vagy további lehetőségek táblázatába való belépés után röviden nyomja le a vészkiiktató gombot, majd álljon arra a sorszámra, ami megfelel az engedélyezni / letiltani kívánt funkciónak. A gyors villogás jelzi a funkció letiltását, a lassú villogás pedig a funkció aktiválását. A villogások száma megfelel a funkciótáblázat azon sorszámának, amit kiválasztott. A vészkiiktató gombjának nyomva tartásával lehet engedélyezni / letiltani a funkciót, míg megváltozik a LED villogásának frekvenciája. Több funkciót is lehet engedélyezni ugyanazon időben és ugyanazon oldalon. A funkció engedélyezése nem tiltja le önműködő módon a többit. A motorháztető lecsukása esetén, a rendszer az irányjelzők három másodperces felvillanásával jelzi, hogy kilépett a programozás folyamatából. További információk a funkciók programozási táblázatában találhatók. A JÁRMŰ SEBESSÉGÉRZÉKELŐJE (VSS) Csak kösse be a rózsaszínű/fekete vezetéket, ha vagy az ajtózárás van aktiválva beállított sebességnél, vagy a rablásvédő funkciók. A VSS vezeték a sebességmérő hátoldalán található. Nem szabad az ABS rendszer vagy annak vezérlő szálait csatlakoztatni.

5 Szerelési útmutató 5

6 Szerelési útmutató 6 A programozás indítása RIASZTÓ KIKAPCSOLVA KI BE Gyújtás +15 Miképp lehet oldalt váltani Miképp lehet sort váltani KI + BE Gyújtás + 15 Funkció engedélyezése/letiltása Miképp lehet kilépni

7 Szerelési útmutató 7 Hangerő táblázata Hangerő + Hangerő HANGJELZÉS HANGEREJE Alapfunkciók táblázata Lassú villogás Gyors villogás 1 Öntanulás Lásd a 4. oldalt Aktív Nem aktív 2 Nincs használatban 3 Nincs használatban 4 Nyitott ajtók/motorháztető/csomagtartó jelzése Aktív Nem aktív 5 Fényjelzés be / kikapcsoláskor engedélyezése / letiltása Aktív Nem aktív 6 Riasztó önműködő élesítése Aktív Nem aktív 7 I (indításgátló) önműködő élesítése Aktív Nem aktív 8 Indításgátló általi riasztás Aktív Nem aktív További lehetőségek táblázata 1 Indításgátló aktív élesítés Aktív Nem aktív 2 Riasztó aktív élesítés Aktív Nem aktív 3 Nincs használatban 4 Nincs használatban 5 Nincs használatban 6 Önműködő rablásgátló Aktív Nem aktív 7 Önkéntes rablásgátló Aktív Nem aktív 8 Sebességérzékelő által vezérelt rablásgátló indításgátló Aktív Nem aktív Sziréna táblázata 1 Nincs használatban. 3 Folyamatos egytónusú sziréna Aktív Nem aktív 4 Szaggatott egytónusú sziréna Aktív Nem aktív 5 Kéthangú sziréna Aktív Nem aktív 6 Vijjogó szirénahang Aktív Nem aktív Gyári beállítás

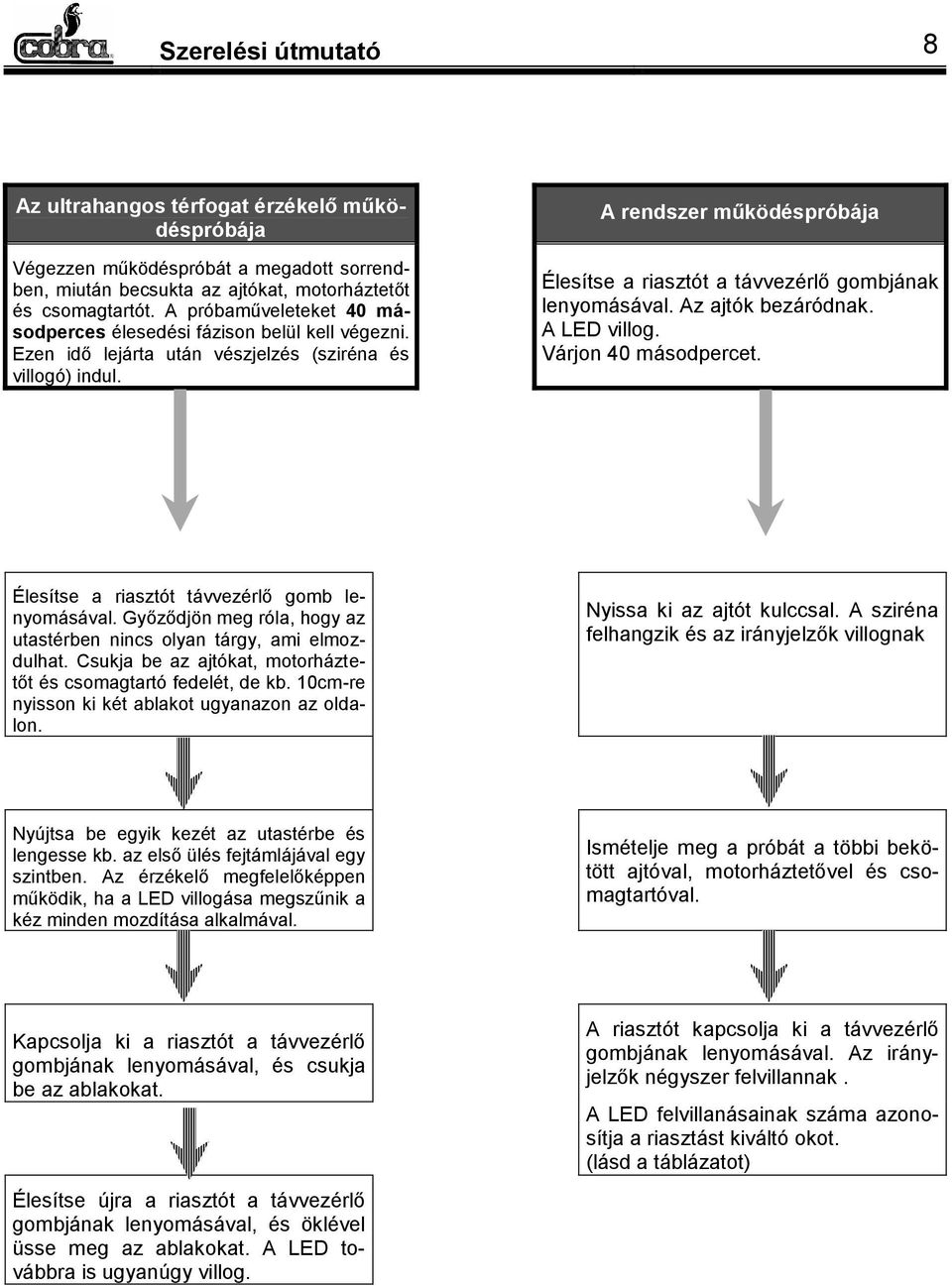

8 Szerelési útmutató 8 Az ultrahangos térfogat érzékelő működéspróbája Végezzen működéspróbát a megadott sorrendben, miután becsukta az ajtókat, motorháztetőt és csomagtartót. A próbaműveleteket 40 másodperces élesedési fázison belül kell végezni. Ezen idő lejárta után vészjelzés (sziréna és villogó) indul. A rendszer működéspróbája Élesítse a riasztót a távvezérlő gombjának lenyomásával. Az ajtók bezáródnak. A LED villog. Várjon 40 másodpercet. Élesítse a riasztót távvezérlő gomb lenyomásával. Győződjön meg róla, hogy az utastérben nincs olyan tárgy, ami elmozdulhat. Csukja be az ajtókat, motorháztetőt és csomagtartó fedelét, de kb. 10cm-re nyisson ki két ablakot ugyanazon az oldalon. Nyissa ki az ajtót kulccsal. A sziréna felhangzik és az irányjelzők villognak Nyújtsa be egyik kezét az utastérbe és lengesse kb. az első ülés fejtámlájával egy szintben. Az érzékelő megfelelőképpen működik, ha a LED villogása megszűnik a kéz minden mozdítása alkalmával. Ismételje meg a próbát a többi bekötött ajtóval, motorháztetővel és csomagtartóval. Kapcsolja ki a riasztót a távvezérlő gombjának lenyomásával, és csukja be az ablakokat. Élesítse újra a riasztót a távvezérlő gombjának lenyomásával, és öklével üsse meg az ablakokat. A LED továbbra is ugyanúgy villog. A riasztót kapcsolja ki a távvezérlő gombjának lenyomásával. Az irányjelzők négyszer felvillannak. A LED felvillanásainak száma azonosítja a riasztást kiváltó okot. (lásd a táblázatot)

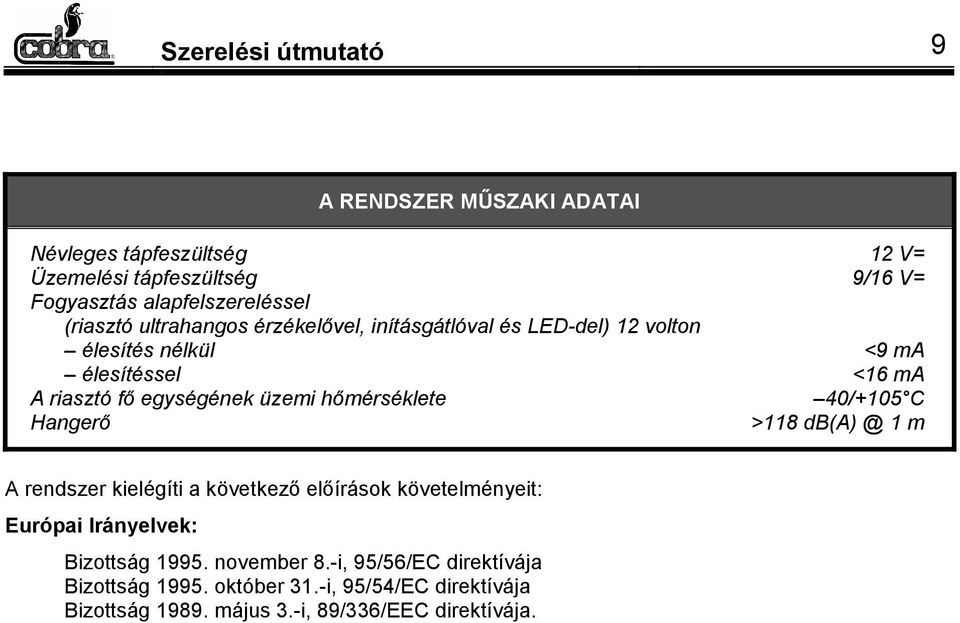

9 Szerelési útmutató 9 A RENDSZER MŰSZAKI ADATAI Névleges tápfeszültség 12 V= Üzemelési tápfeszültség 9/16 V= Fogyasztás alapfelszereléssel (riasztó ultrahangos érzékelővel, inításgátlóval és LED-del) 12 volton élesítés nélkül <9 ma élesítéssel <16 ma A riasztó fő egységének üzemi hőmérséklete 40/+105 C Hangerő >118 1 m A rendszer kielégíti a következő előírások követelményeit: Európai Irányelvek: Bizottság november 8.-i, 95/56/EC direktívája Bizottság október 31.-i, 95/54/EC direktívája Bizottság május 3.-i, 89/336/EEC direktívája.

10 Szerelési útmutató 10 SZERELÉSI BIZONYLAT Alulírott hivatásos szerelő igazolom, hogy az alábbiakban leírt riasztó rendszer szerelését én végeztem, a gyártó által, a rendszerrel szállított szerelési utasításoknak megfelelően. SZERELŐMŰHELY A/c. sz.: CÍM: POSTAI IRÁNYÍTÓSZÁM: Telefon: SZERELÉS NAPJA: GYÁRTMÁNY: A BESZERELÉST ELVÉGZŐ MŰHELY ADATAI A TERMÉK LEÍRÁSA Típus: JÓVÁHAGYÁS SZÁMA: ALÁÍRÁS: Dátum: A JÁRMŰ ADATAI GYÁRTMÁNY: Alváz száma: TÍPUS: Rendszám: AZ ÜGYFÉL/TULAJDONOS ADATAI UTÓNÉV: CSALÁDNÉV: CÍM: IRÁNYÍTÓ SZÁM: Telefon: A RENDSZER ÉVES ELLENŐRZÉSE DÁTUM: Szerelőközpont: sz.: DÁTUM: Szerelőközpont: sz.: DÁTUM: Szerelőközpont: sz.:

11 Szerelési útmutató 11 R A J Z M E L L É K L E T Fedél mechanikus felszerelése E termék vízhatlan tulajdonságát tömítések és pontos illesztések biztosítják. A csatlakozó behelyezése után helyezze fel a fedelet, és rögzítse a készletben lévő 4 fekete csavarral. A kábelköteg csatlakozójának behelyezése Kábelköteg vezetése és a fedél rögzítése Antennavezetéket vezesse a csőbe Vigyázzon a műanyag fedél és a huzalköteg elhelyezésekor (lásd a rajzot). Felszerelt fedél

12 Szerelési útmutató 12 Érzékelők csatlakoztatása A. Érzékelő nélküli riasztó B. Ultrahangos érzékelők csatlakoztatása RX Fehér Vörös TX RX Fehér Vörös TX E két csatlakozó nincs használatban C. Üvegtörés érzékelők bekötése Ultrahangos érzékelők D. Ultrahangos érzékelők bekötése + üvegtörés érzékelők bekötése RX Fehér RX Fehér Vörös TX RX Vörös TX Üvegtörés érzékelők mikrofonja Ultrahangos érzékelők, üvegtörés érzékelő mikrofonja

13 Szerelési útmutató 13
