1 MŰSZAKI ADATOK Modell száma: ck1 Pontosság:... 0,25mm/M(±6,25mm 25 méteren) Hatótávolság:...50 méter Ideális távolság: méter Jelzőpont mérete 20 méteren:... Ø 6mm Lézer dióda:... II. osztály (IIIa osztály beszerezhető) Lézer típusa:...félvezető lézerdióda Hullámhossz: nm Max. teljesítmény:... 1mW Tápfeszültség:... 3 volt (2db AA 1,5V elem) Libella:...Elektronikusan beállítva Pontosság (függőleges libella): 0,5mm/méter = 0,029 (vízszintes libella): 0,25mm/méter = 0,014 GARANCIA A KAPRO szintező műszerei alapos vizsgálaton és tesztelésen mennek keresztül szállítás előtt, ezért a vásárlás időpontjától számított 12 hónapig garanciát vállalunk az anyaghibákért és a gyártási hibákért. Ha a lézeres szintező bármilyen hibát mutatna, kérjük, küldje vissza a teljes készletet az Önhöz legközelebb lévő hivatalos márkaképviselethez, vagy forduljon a KAPRO kizárólagos magyarországi képviseletéhez: Phobex Kft., 3526 Miskolc, Zsolcai kapu Tel.: 46/ Amennyiben a vizsgálat során kiderül, hogy a hiba oka anyaghiba, illetve gyártási hiba, a javítást ingyenesen elvégezzük. Ez a garancia nem vonatkozik a használatból normálisan adódó kopásra/meghibásodásra, az elem lemerülésére, nem vonatkozik továbbá a helytelen, gondatlan vagy nem biztonságos használatból, módosításból, balesetből vagy a KAPRO által nem felhatalmazott személy által megkísérelt javításból eredő károkra. Az Ön Kapro-garanciája csak akkor érvényes, ha kérésre bemutatja a dátummal ellátott blokkot vagy számlát, amivel bizonyítja, hogy a készüléket a 12- hónapos időszakon belül vette.

..Elektronikusan beállítva Pontosság (függőleges libella): 0,5mm/méter = 0,029 (vízszintes libella): 0,25mm/méter = 0,014 GARANCIA A KAPRO szintező műszerei alapos vizsgálaton és tesztelésen mennek

2 BIZTONSÁGI FIGYELMEZTETÉS Figyelem: Kérjük, figyelmesen olvassa el az alábbi utasításokat, ezek elmulasztása komoly személyi sérüléshez vezethet. Fontos: A KAPRO INDUSTRIES Ltd. azt javasolja, hogy ezt a szintező készüléket ne módosítsa, illetve csak a javasolt felhasználási területeken alkalmazza. Bármely szakszerűtlen módosítás/átalakítás semmissé teszi a garanciát és cégünk felelősségét. Ha kérdései merülnének fel a felhasználást illetőleg, lépjen érintkezésbe velünk írásban, és mi tanácsot adunk. Figyelem: Lézer-sugárzás: Ne nézzen a lézersugárba, illetve ne nézze közvetlenül optikai eszközzel (pl. szemüveg). A készletben található sötétített szemüveg nem védőszemüveg, napfényben alkalmazandó, hogy a lézersugár által adott jel jobban látható legyen. ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK A LÉZERES SZINTEZŐ KÉSZLETHEZ 1. ISMERJE MEG A KÉSZÜLÉKET Olvassa el a használati útmutatót, és győződjön meg róla, hogy tökéletesen érti, mielőtt használni kezdi a szintező készletet. Sajátítsa el a lézeres szintező használati tudnivalóit, és legyen tisztában az alkalmazási területeivel is. 2. TÁVOLÍTSA EL AZ ELEMEKET Karbantartási munkálatok vagy meghibásodott alkatrészek cseréje előtt MINDIG távolítsa el a két elemet. 3. KERÜLJE EL AZ ELEMEK FELESLEGES LEMERÍTÉSÉT Győződjön meg róla, hogy a kapcsoló OFF (felső) állásban van, mielőtt elteszi a szintezőt használat után. Ha huzamosabb időn át nem fogja használni a 4. TARTSA TÁVOL GYERMEKEKTŐL A lézeres szintezőt gyermekektől távol kell tartani, biztonságosan zárt szerszámos szekrényben, vagy az elemeket eltávolítva, azoktól külön tárolva. 5. SOHA NE HAGYJA A LÉZERES SZINTEZŐT BEKAPCSOLT ÁLLAPOTBAN Mindig kapcsolja ki a készüléket 6. HASZNÁLJA A GYÁRTÓ ÁLTAL JAVASOLT KIEGÉSZÍTŐKET A lehetséges javasolt kiegészítők teljes listáját a 7. oldalon találja meg. 1

Bármely szakszerűtlen módosítás/átalakítás semmissé teszi a garanciát és cégünk felelősségét.

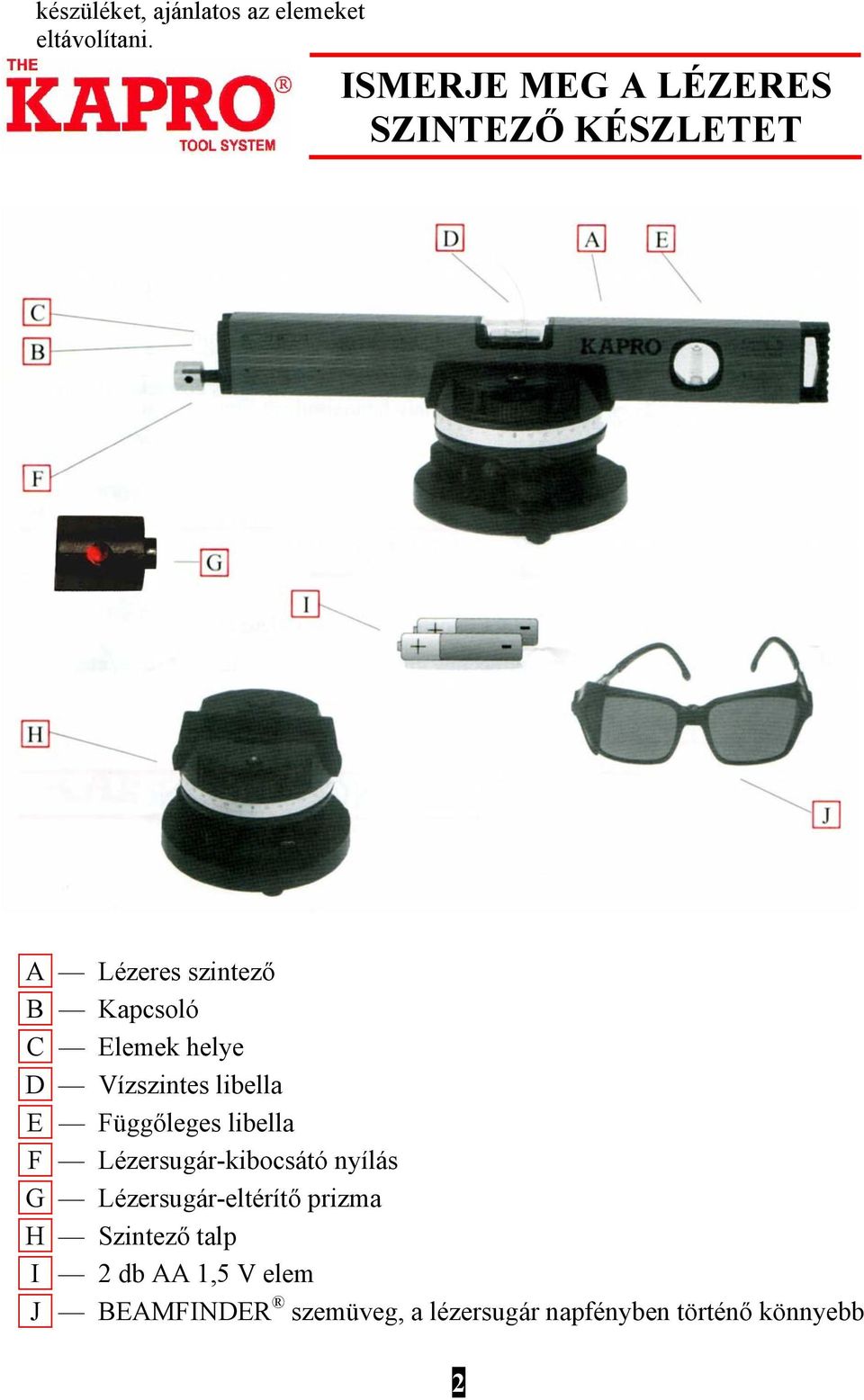

3 készüléket, ajánlatos az elemeket eltávolítani. ISMERJE MEG A LÉZERES SZINTEZŐ KÉSZLETET A Lézeres szintező B Kapcsoló C Elemek helye D Vízszintes libella E Függőleges libella F Lézersugár-kibocsátó nyílás G Lézersugár-eltérítő prizma H Szintező talp I 2 db AA 1,5 V elem J BEAMFINDER szemüveg, a lézersugár napfényben történő könnyebb 2

helye D Vízszintes libella E Függőleges libella F Lézersugár-kibocsátó nyílás G

4 leolvasására HASZNÁLATI ÚTMUTATÓ 1. A lézersugár középpontja a szintező munkafelülete felett van 10 mm-rel. 2. Óvja a lézeres szintezőt a nedvességtől és ütésektől. 3. Figyeljen az elemek polaritására behelyezéskor. 4. Az elemek kicserélésekor az on/off kapcsolót teljesen tolja fel, amíg az kinyílik. 5. Védje környezetét, a lemerült elemeket a megfelelő helyre dobja. FELHASZNÁLÁSI LEHETŐSÉGEK Ezt a lézeres szintező készletet kitűnően fel lehet használni magasságok átviteléhez, szintek meghatározásához, függőleges vonalak meghúzásához, szögek kivetítéséhez, gépek egymáshoz történő beállításához, stb. HASZNÁLATTAL KAPCSOLATOS FIGYELMEZTETÉS Fontos: Lézer-sugárzás: Ne nézzen közvetlenül a lézerfénybe, és ne figyelje közvetlenül optikai eszközökkel. A készletben mellékelt sötétített szemüveg nem védőszemüveg. Arra való, hogy napfényben kiemelje a lézersugár képét. 1. Ha a lézersugár elhalványul, az elemeket cserélni kell. Csak AA 1,5 voltos (mikrocellás) alkáli elemeket használjon, és figyelje az elemek polaritását behelyezéskor. Ne használjon szárazcellás elemet! 2. A lézeres szintezőt polaritás-ellenőrző funkcióval láttuk el. Ha az elemeket nem a megfelelő helyzetben helyezi el, a lézeres szintező nem fog bekapcsolni. Figyelem: Az elemeket ne tegye ki napfénynek, tűznek, vagy más 3

Védje környezetét, a lemerült elemeket a megfelelő helyre dobja.

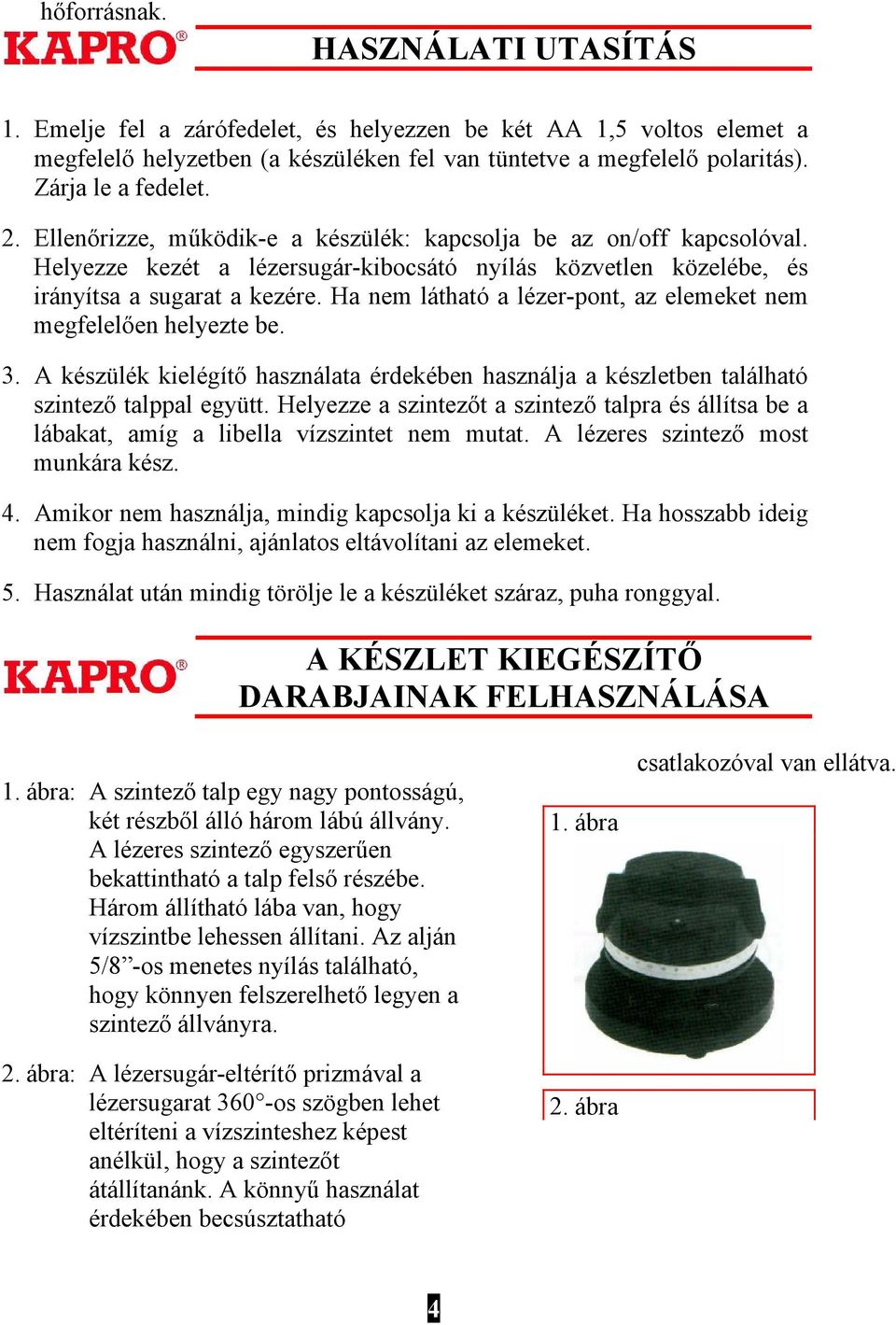

5 hőforrásnak. HASZNÁLATI UTASÍTÁS 1. Emelje fel a zárófedelet, és helyezzen be két AA 1,5 voltos elemet a megfelelő helyzetben (a készüléken fel van tüntetve a megfelelő polaritás). Zárja le a fedelet. 2. Ellenőrizze, működik-e a készülék: kapcsolja be az on/off kapcsolóval. Helyezze kezét a lézersugár-kibocsátó nyílás közvetlen közelébe, és irányítsa a sugarat a kezére. Ha nem látható a lézer-pont, az elemeket nem megfelelően helyezte be. 3. A készülék kielégítő használata érdekében használja a készletben található szintező talppal együtt. Helyezze a szintezőt a szintező talpra és állítsa be a lábakat, amíg a libella vízszintet nem mutat. A lézeres szintező most munkára kész. 4. Amikor nem használja, mindig kapcsolja ki a készüléket. Ha hosszabb ideig nem fogja használni, ajánlatos eltávolítani az elemeket. 5. Használat után mindig törölje le a készüléket száraz, puha ronggyal. A KÉSZLET KIEGÉSZÍTŐ DARABJAINAK FELHASZNÁLÁSA 1. ábra: A szintező talp egy nagy pontosságú, két részből álló három lábú állvány. A lézeres szintező egyszerűen bekattintható a talp felső részébe. Három állítható lába van, hogy vízszintbe lehessen állítani. Az alján 5/8 -os menetes nyílás található, hogy könnyen felszerelhető legyen a szintező állványra. 2. ábra: A lézersugár-eltérítő prizmával a lézersugarat 360 -os szögben lehet eltéríteni a vízszinteshez képest anélkül, hogy a szintezőt átállítanánk. A könnyű használat érdekében becsúsztatható 1. ábra 2. ábra csatlakozóval van ellátva. 4

Ha nem látható a lézer-pont, az elemeket nem megfelelően helyezte be. 3. A készülék kielégítő használata érdekében használja a készletben található szintező talppal együtt.

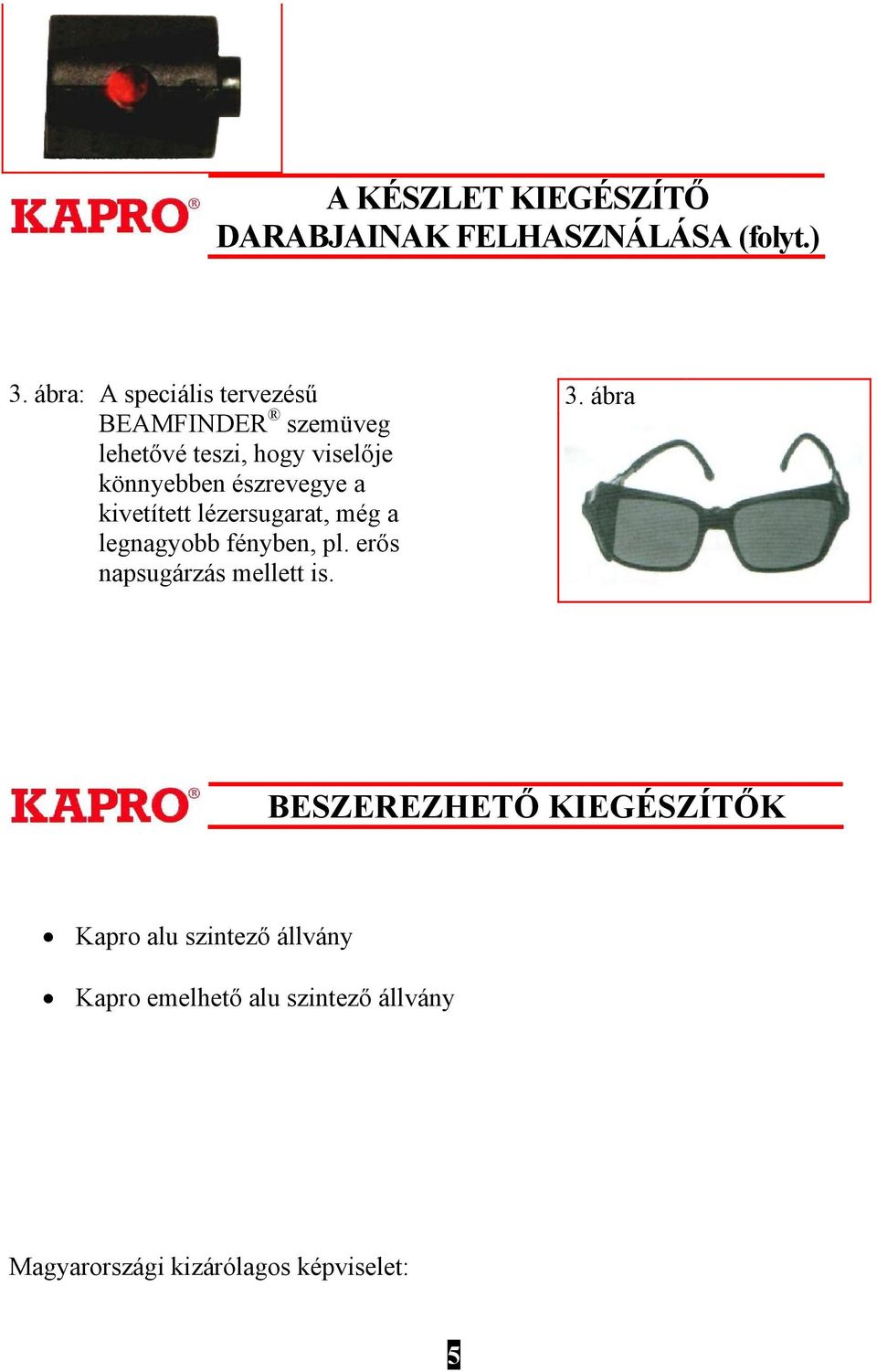

6 A KÉSZLET KIEGÉSZÍTŐ DARABJAINAK FELHASZNÁLÁSA (folyt.) 3. ábra: A speciális tervezésű BEAMFINDER szemüveg lehetővé teszi, hogy viselője könnyebben észrevegye a kivetített lézersugarat, még a legnagyobb fényben, pl. erős napsugárzás mellett is. 3. ábra BESZEREZHETŐ KIEGÉSZÍTŐK Kapro alu szintező állvány Kapro emelhető alu szintező állvány Magyarországi kizárólagos képviselet: 5

észrevegye a kivetített lézersugarat, még a legnagyobb fényben, pl.
