BRAIN 24 vezérlés összesen: 10, oldal: 1

Átírás

1 BRAIN 24 vezérlés összesen: 10, oldal: 1 BENINCA VEZÉRLÉS VER: 5.02

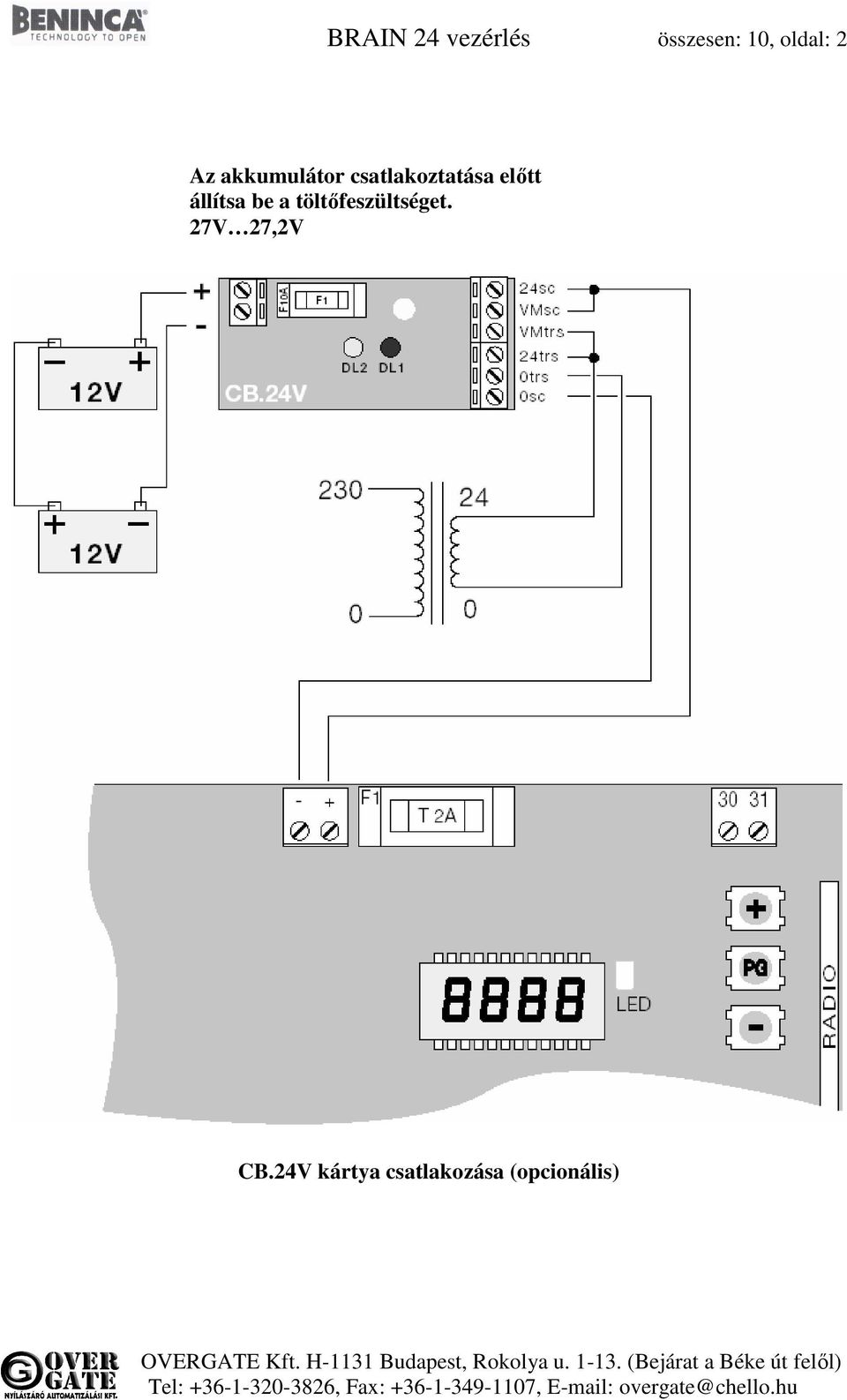

2 BRAIN 24 vezérlés összesen: 10, oldal: 2 Az akkumulátor csatlakoztatása előtt állítsa be a töltőfeszültséget. 27V 27,2V CB.24V kártya csatlakozása (opcionális)

3 BEMENET/KIMENET FUNKCIÓK BRAIN 24 vezérlés összesen: 10, oldal: 3 BRAIN 24 vezérlés Kapcsok Funkció Leírás 1-2 Motor 1 Motor 1 csatlakozás: 24Vdc 120W max 3-4 Motor 2 Motor 2 csatlakozás: 24Vdc 120W max 5-6 Villogó Villogó csatlakozás 24Vdc 15W max villogtatós típus 7-8 Zár (Lock) Kimeneti táp 12Vac/10W (5s) elektromos zárhoz (7:0V, 8:+12V) Tiszta N.O. kapcsolat. A 2Ch által vezérelt SCA/2.rádió 2Ch logika Off: SCA kapcsolat nyitott kapott figyelés. csat. 2Ch logika On: vevő 2 rádiócsatornája által ellenőrzött kapcsolat. Jegyzet: SRL logikával: On, jelzőfény parancshoz kapcsolat Vac/dc Kiegészítők táp kimenete 2Vac/0,5A max FIGYELEM: CB.24V akkumulátortöltő kártya installálása esetén a kimenet (hálózati feszültség hiányában) 24Vdc polarizált feszültséget mutat. Győződjön meg a készülékek helyes csatlakozásáról (11:+24Vdc 12:Vdc) 13 COM Közös végálláshoz és minden vezérlési bemenethez. 14 SWO1 Motor 1 NYIT végállás bemenet (N.C. kapcsolat) 15 SWC1 Motor 1 ZÁR végállás bemenet (N.C. kapcsolat) 16 SWO2 Motor 2 NYIT végállás bemenet (N.C. kapcsolat) 17 SWC2 Motor 2 ZÁR végállás bemenet (N.C. kapcsolat) 18 PHOT Fotocella bemenet aktív nyitásban és zárásban 19 PHOT C Fotocella bemenet aktív csak zárásban 20 STOP STOP gomb bemenet (N.C. kapcsolat) 21 OPEN NYIT gomb bemenet (N.O. kapcsolat) 22 CLOSE ZÁR gomb bemenet (N.O. kapcsolat) 23 PED Kiskapu nyomógomb bemenet (N.O. kapcsolat), az 1-es motor teljes nyitását vezérli 24 Nyit-Stop- Nyit-Stop-Zár-Stop nyomógomb bemenet (N.O. kapcsolat) Zár-Stop 25 COM Közös végálláshoz és minden vezérlési bemenethez BAR Nyomásérzékelő szegély kapcsolat bemenet Ellenállásos szegély: DAS jumper zárva Mechanikus szegély: DAS jumper nyitva A szegély beavatkozása megállítja a szárny mozgását és kb. 3 mpre ellentétes irányú mozgást végez Antenna Antenna csatlakozás (30-jel/31-árnyékolás) JF1-JF2 24Vac/dc Táp bemenet 24Vac/24Vdc Akkumulátor használata esetén csatlakoztassa a CB.24V (opcionális) kártyát az ábrán látható módon.

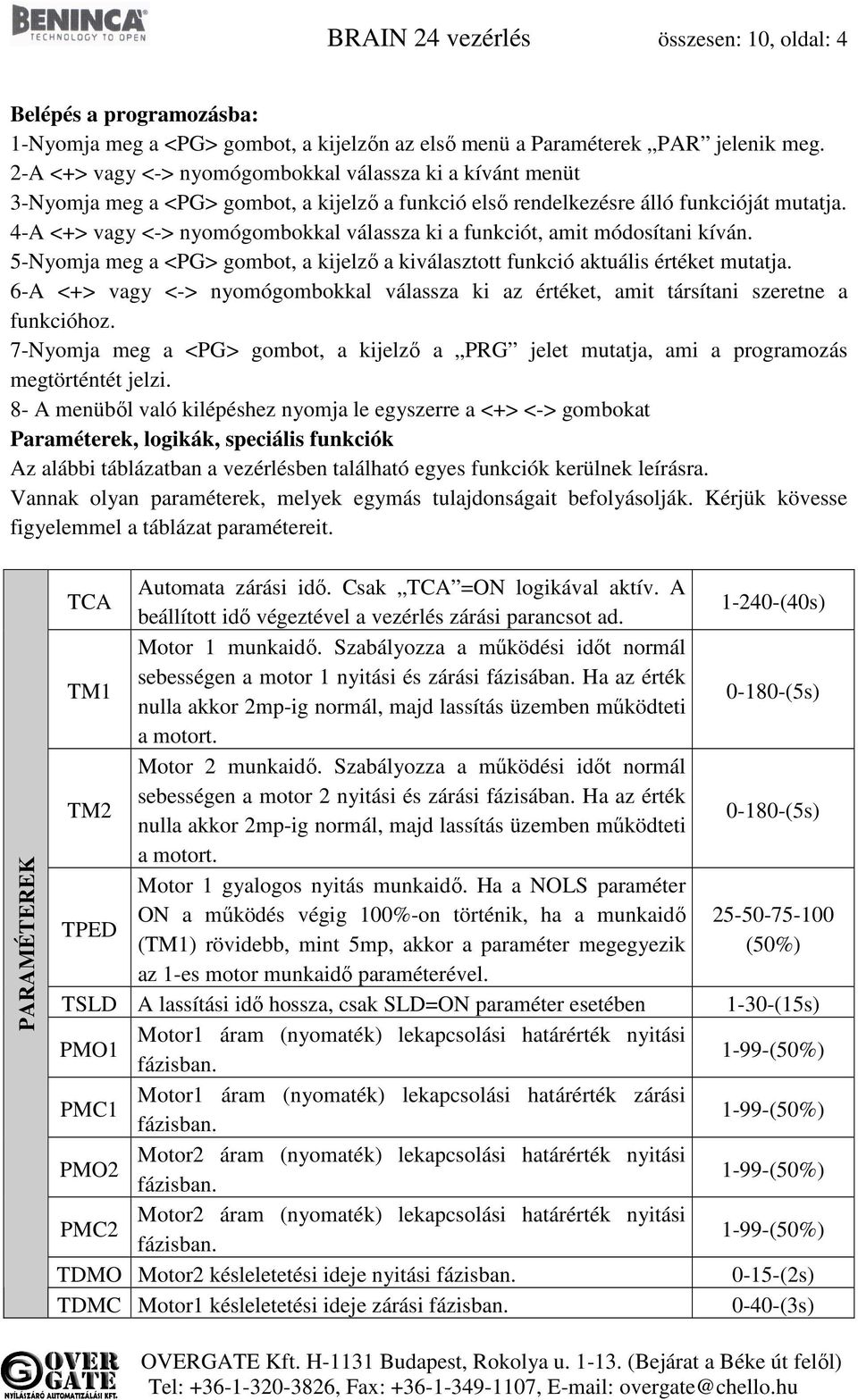

4 BRAIN 24 vezérlés összesen: 10, oldal: 4 Belépés a programozásba: 1-Nyomja meg a <PG> gombot, a kijelzőn az első menü a Paraméterek PAR jelenik meg. 2-A <+> vagy <-> nyomógombokkal válassza ki a kívánt menüt 3-Nyomja meg a <PG> gombot, a kijelző a funkció első rendelkezésre álló funkcióját mutatja. 4-A <+> vagy <-> nyomógombokkal válassza ki a funkciót, amit módosítani kíván. 5-Nyomja meg a <PG> gombot, a kijelző a kiválasztott funkció aktuális értéket mutatja. 6-A <+> vagy <-> nyomógombokkal válassza ki az értéket, amit társítani szeretne a funkcióhoz. 7-Nyomja meg a <PG> gombot, a kijelző a PRG jelet mutatja, ami a programozás megtörténtét jelzi. 8- A menüből való kilépéshez nyomja le egyszerre a <+> <-> gombokat Paraméterek, logikák, speciális funkciók Az alábbi táblázatban a vezérlésben található egyes funkciók kerülnek leírásra. Vannak olyan paraméterek, melyek egymás tulajdonságait befolyásolják. Kérjük kövesse figyelemmel a táblázat paramétereit. PARAMÉTEREK Automata zárási idő. Csak TCA =ON logikával aktív. A TCA beállított idő végeztével a vezérlés zárási parancsot ad. Motor 1 munkaidő. Szabályozza a működési időt normál sebességen a motor 1 nyitási és zárási fázisában. Ha az érték TM1 nulla akkor 2mp-ig normál, majd lassítás üzemben működteti a motort. Motor 2 munkaidő. Szabályozza a működési időt normál sebességen a motor 2 nyitási és zárási fázisában. Ha az érték TM2 nulla akkor 2mp-ig normál, majd lassítás üzemben működteti a motort. Motor 1 gyalogos nyitás munkaidő. Ha a NOLS paraméter ON a működés végig 100%-on történik, ha a munkaidő TPED (TM1) rövidebb, mint 5mp, akkor a paraméter megegyezik az 1-es motor munkaidő paraméterével. TSLD A lassítási idő hossza, csak SLD=ON paraméter esetében Motor1 áram (nyomaték) lekapcsolási határérték nyitási PMO1 Motor1 áram (nyomaték) lekapcsolási határérték zárási PMC1 Motor2 áram (nyomaték) lekapcsolási határérték nyitási PMO2 Motor2 áram (nyomaték) lekapcsolási határérték nyitási PMC2 TDMO Motor2 késleletetési ideje nyitási TDMC Motor1 késleletetési ideje zárási (40s) (5s) (5s) (50%) 1-30-(15s) 0-15-(2s) 0-40-(3s)

5 BRAIN 24 vezérlés összesen: 10, oldal: 5 TLOC Elektromos zár működtetési idő a paraméter egysége 0,1s! 0-50-(5)=>0,5s SLDS Motor sebesség lassításkor * (50%) PSO1 motor 1 áram (nyomaték) lekapcsolás nyitási lassítási * PSC1 motor 1 áram (nyomaték) lekapcsolás zárási lassítási * PSO2 motor 2 áram (nyomaték) lekapcsolás nyitási lassítási PSC2 motor 2 áram (nyomaték) lekapcsolás zárási lassítási *FIGYELEM: Egy helytelen beállítás veszélyes lehet. Vegye figyelembe az érvényben lévő normatívákat! LOGIKÁK MENÜ TCA IBL SCL SLD PP PRE BLCO FUNKCIÓ Automatikus zárás On: bekapcsolva, a szünetidő a paraméterek TCA menüpontjában beállítható Off: kikapcsolva Társasházi funkció. On: bekapcsolva. A P.P. bemenetre adott impulzusnak vagy a távirányítónak nincs hatása nyitási Off: kikapcsolva Gyors zárás On: bekapcsolva. Nyitott kapunál, vagy nyitási fázisban a fotocella beavatkozása indítja az automatikus zárást 3 mp. után. Csak TCA=ON logika esetében aktív Off: kikapcsolva Lassítás: On: Lassítás bekapcsolva Off: Lassítás kikapcsolás Ha a NOLS paraméter ON, nem lehet kikapcsolni a lassítást A P.P. gomb és a távirányító működését választja ki. On: NYIT>ZÁR>NYIT> Off: NYIT>STOP>ZÁR>STOP> Elővillogás. On: bekapcsolva. A villogó aktiválódik 3mp-cel a motor indulása előtt. Off: kikapcsolva Ráfeszítés nyitás irányban On: Ráfeszítés engedélyezés nyitás irányban, a végálláskapcsoló elérése után, 0,5mp-el tovább működteti a motort ugyanazon tápfeszültséggel, amellyel haladt. Csak NOLS=OFF utasítás mellett működik Off: ráfeszítés kikapcsolva, a motor a végállásnál megáll. Beállított érték MIN-MAX- (gyári érték) (ON) (ON) (ON)

6 BRAIN 24 vezérlés összesen: 10, oldal: 6 BLCC CLOC HTR MLOC IMOT NOLS SERL Ráfeszítés zárás irányban On: Ráfeszítés engedélyezés zárás irányban, a végálláskapcsoló elérése után, 0,5mp-el tovább működteti a motort maximális tápfeszültséggel. Csak NOLS=OFF utasítás mellett működik Off: ráfeszítés kikapcsolva, a motor a végállásnál megáll. OPEN bemenet logika On: Az OPEN bemenetre adott folyamatos kontaktusra nyit és nyitva is marad, amíg a kontaktus jelen van. Off: nyit bemenet folyamatossága ellenére bezárható a kapu Ember jelenléte, vagy nyomógombos működtetés: On: Amíg az OPEN és CLOSE bemenetek aktívak, addig működteti a motorokat abban az irányban. Off: automatikus működés Elektromos zár típus: On: fordított működésű (nyugalmi áramú) elektromos zár. Alap állapotban 12Vac/0,5A max tápot kap. Minden nyitási művelet előtt elveszi a tápot a TLOC paraméterben beállított időre. Off: memóriás, vagy impulzusos elektromos zár. Alap állapotban nem kap tápot. Minden nyitási művelet előtt 12Vac tápot kap a TLOC paraméterben beállított időre. Egy-, vagy kétmotoros üzemmód On: csak motor 1 kimenet aktív Off: mindkét motor aktív Elektronikus végállás kezelés: On: végállás bemenet nélküli mód. A lassítás alatt (TSLD ideje alatt) a lassítási nyomaték értékének meghaladása esetén a vezérlés leállítja a motort. (PSO1, PSC1, PSO2, PSC2 paraméterekkel állítható a szint) A végállás bemeneteket át kell hidalni egy rövidzárral! Figyelem! Ha nem a lassítás alatt éri el a nyomaték küszöböt, hanem előbb, akkor a motor nem fog leállni, hanem ellentétes irányba fog működni. Off: végállás kezeléses motor funkció. A végállás állítja meg a motorokat. Ha a nyomatékérzékelő meghaladja az épp aktuális értéket, a motorokat ellentétes irányban működteti 3mp-ig majd leállítja azokat. Kapu állapot visszajelzés 9-10 kimeneten: On: minden parancs hatására záródik kb. 90mp-re, függetlenül a 2 csatorna paraméterének konfigurációjától. Használjon relét (24Vdc/500Ω min) ha kültéri lámpát használ. Off: szerviz lámpa, kapu állapot visszajelzés.

7 BRAIN 24 vezérlés összesen: 10, oldal: 7 HAM 2CH Kosütés funkció On: Nyitáskor a kapuszárnyakat összefeszíti, hogy az elektromos zár könnyebben kiakadjon (2mp-ig zárás irányba feszíti a motorokat) Off: feszítés kikapcsolva. 2-es rádió csatorna a 9-10 kimeneten On: A 2-ik csatorna szabad relé kontaktusa a 9-10 sorkapocs pontokon van jelen, akkor ha, SERL funkció OFF Off: SCA szerviz lámpa kimenet A motor működtetése a következőképpen alakul: MENÜ FUNKCIÓ Látható az automatizálás által elvégzett teljes ciklusok (nyitás+zárás) száma. A <PG> gomb első megnyomásával látható ez első 4 számjegy, második megnyomásával az utolsó 4 számjegy. Pl. <PG> >>> <PG> : elvégzett ciklus. Vezérlés resetelése. FIGYELEM!: a vezérlés visszaáll a gyári értékekre. A <PG> gomb első megnyomására felvillan a RES felírat, a <PG> gomb következő megnyomására pedig reset-elődik a vezérlés. Jegyzet: a vevőről nem törlődnek az adók. Programozási példa Feltételezzük, hogy be kell állítani: -automata zárási időt (TCA) 100s -elővillogást lépésről lépésre kövesse a következő leírást:

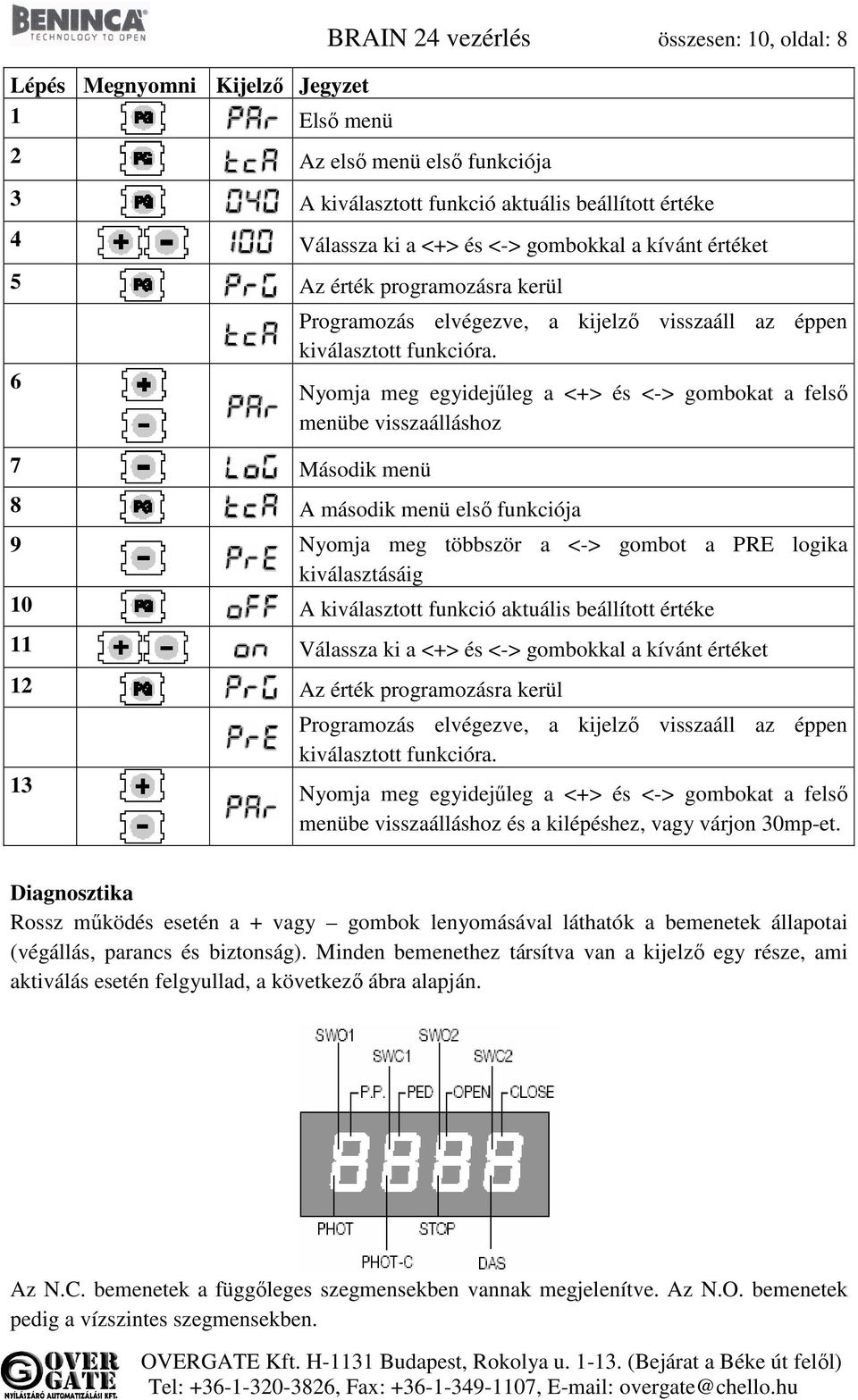

8 Lépés Megnyomni Kijelző Jegyzet 1 Első menü 2 Az első menü első funkciója BRAIN 24 vezérlés összesen: 10, oldal: 8 3 A kiválasztott funkció aktuális beállított értéke 4 Válassza ki a <+> és <-> gombokkal a kívánt értéket 5 Az érték programozásra kerül 6 7 Második menü Programozás elvégezve, a kijelző visszaáll az éppen kiválasztott funkcióra. Nyomja meg egyidejűleg a <+> és <-> gombokat a felső menübe visszaálláshoz 8 A második menü első funkciója 9 Nyomja meg többször a <-> gombot a PRE logika kiválasztásáig 10 A kiválasztott funkció aktuális beállított értéke 11 Válassza ki a <+> és <-> gombokkal a kívánt értéket 12 Az érték programozásra kerül Programozás elvégezve, a kijelző visszaáll az éppen kiválasztott funkcióra. 13 Nyomja meg egyidejűleg a <+> és <-> gombokat a felső menübe visszaálláshoz és a kilépéshez, vagy várjon 30mp-et. Diagnosztika Rossz működés esetén a + vagy gombok lenyomásával láthatók a bemenetek állapotai (végállás, parancs és biztonság). Minden bemenethez társítva van a kijelző egy része, ami aktiválás esetén felgyullad, a következő ábra alapján. Az N.C. bemenetek a függőleges szegmensekben vannak megjelenítve. Az N.O. bemenetek pedig a vízszintes szegmensekben.

9 BRAIN 24 vezérlés összesen: 10, oldal: 9 Rádió tanítása, törlése: A vezérlés egy beépített három csatornás rádióvevőt is tartalmaz, mely 512 ugrókódos és 1 programozható kódú adót tud megtanulni. A rádió vivője 433,92Mhz A programozható adó tanítása esetén kérje a forgalmazó cég műszaki személyzetét. Tanítás teljes nyitásra: Nyomja meg EGYSZER a rádióvevő gombját. A visszajelző LED piros színre vált, majd elalszik, majd újra piros lesz. Adjon teljes nyitás parancsot az adóval. A LED egy pillanatra elalszik, majd újra piros lesz. Várja meg, míg elalszik véglegesen. Próbálja ki a távirányítót. Tanítás 2-es csatornára (9-10 kimenetek a fenti táblázatok alapján) Nyomja meg KÉTSZER a rádióvevő gombját. A visszajelző LED zöld színre vált, majd elalszik, majd újra zöld lesz. Adjon teljes nyitás parancsot az adóval. A LED egy pillanatra elalszik, majd újra zöld lesz. Várja meg, míg elalszik véglegesen. Próbálja ki a távirányítót. Tanítás gyalogos csatornára Nyomja meg HÁROMSZOR a rádióvevő gombját. A visszajelző LED narancssárga színre vált, majd elalszik, majd újra narancssárga lesz. Adjon teljes nyitás parancsot az adóval. A LED egy pillanatra elalszik, majd újra narancssárga lesz. Várja meg, míg elalszik véglegesen. Próbálja ki a távirányítót. Távirányítók törlése: Vegye el a tápfeszültséget a vezérlésről. Nyomja le a programozó gombot a vevőn, majd adja vissza a tápfeszültséget. A LED piros lesz, majd piros-zöld villogással folytatja. Engedje el a gombot és várjon, amíg a villogás megszűnik. Például: teljesen zárt szárnyaknál az alábbi látható: Abban a pillanatban, amikor Nyitás parancsot ad: Nyitási fázis alatt: Teljesen nyitott szárnyakkal:

10 BRAIN 24 vezérlés összesen: 10, oldal: 10 1-Nyomjuk meg a doboz oldalán a szárnyacskákat a védő rész kiakasztásához. 2-Csavarja ki a két csavarokat a kért nyitási oldalon. 3-Lazítsa ki a másik két csavart, ne csavarja ki teljesen, pántként fognak működni, így lehetővé válik a fedél kinyitása.
