VSF-118 / 128 / 124 / U fejállomási aktív műholdas elosztók

Átírás

1 VSF-118 / 128 / 124 / U fejállomási aktív műholdas elosztók A VSF-1xx műholdas KF elosztó család, a műholdvevő LNB-ről érkező SAT KF jelek veszteség nélküli, illetve alacsony beiktatási csillapítással történő nagy számú elosztását teszi lehetővé. A típuscsalád az alábbi verziókban rendelhető: VSF-118: 1-be 8 kimenet, mellékelt RF átkötő kábel alkalmazásától függően névleges -7dB kimenetekkel, vagy frekvenciamenet korrekcióval névleges -3 +2dB kimenetekkel, illetve egy vonalkimenettel (+5 +10dB). VSF-128: 2-be 2x8 kimenet névleges -7dB kimenetekkel, illetve két vonalkimenettel (+1dB). Mellékelt RF átkötő kábellel 1x16 kimenet névleges -7dB kimenetekkel, illetve egy vonalkimenettel VSF-124: 2-be 2x4 kimenet mellékelt RF átkötő kábel alkalmazásától függően névleges -7dB kimenetekkel, vagy frekvenciamenet korrekcióval névleges -3 +2dB kimenetekkel VSF-144: 4-be, 4x4 kimenet névleges -7dB kimenetekkel. A berendezések kapcsolóüzemű tápegységgel rendelkeznek, amelyek biztosítják a SAT KF erősítő tápfeszültségét, illetve az előlapon található kapcsolón keresztül a műholdvevő LNB távtápláló feszültségét. A tápegység rövidzár védelemmel rendelkezik. A műholdas elosztók kimenetei egyenáramúlag le vannak választva. VSF-1xx manual- rev oldal, összesen: 6

2 Berendezések frontoldali elrendezése és kezelőelemek: VSF-118 / 124 típus: Berendezés feszültség alatt LNB tápfeszültség kapcsoló és visszajelző VSF-128 típus: Berendezés feszültség alatt LNB A és B tápfeszültség kapcsoló és visszajelző VSF-144 típus: Berendezés feszültség alatt LNB A/B és C/D tápfeszültség kapcsoló és visszajelző VSF-1xx manual- rev oldal, összesen: 6

3 Berendezések hátoldali elrendezése és csatlakozások: VSF-118 típus: SAT KF aktív korrektor kimenet SAT KF 8-as elosztó bemenet SAT KF vonal kimenet SAT KF aktív korrektor bemenet SAT KF elosztó kimenetek 1 8 kimenet VSF-128 típus: SAT KF elosztó kimenetek 1 8 B SAT KF vonal kimenet A SAT KF 8-as elosztó bemenet B SAT KF vonal kimenet B SAT KF 8-as elosztó bemenet A SAT KF elosztó kimenetek 1 8 A VSF-1xx manual- rev oldal, összesen: 6

4 VSF-144 típus: SAT KF 4-eselosztó bemenet B SAT KF elosztó kimenetek 1 4 D SAT KF 4-as elosztó bemenet C SAT KF 4-es elosztó bemenet D SAT KF elosztó kimenetek 1 4 C SAT KF 4-es elosztó bemenet A SAT KF elosztó kimenetek 1 4 B SAT KF elosztó kimenetek 1 4 A VSF-124 típus: SAT KF aktív korrektor B bemenet SAT KF Aktív korrektor A kimenet SAT KF aktív korrektor B kimenet SAT KF aktív korrektor A bemenet SAT KF B elosztó kimenetek 1 4 kimenet SAT KF A elosztó kimenetek 1 4 kimenet SAT KF B elosztó bemenet SAT KF B elosztó bemenet VSF-1xx manual- rev oldal, összesen: 6

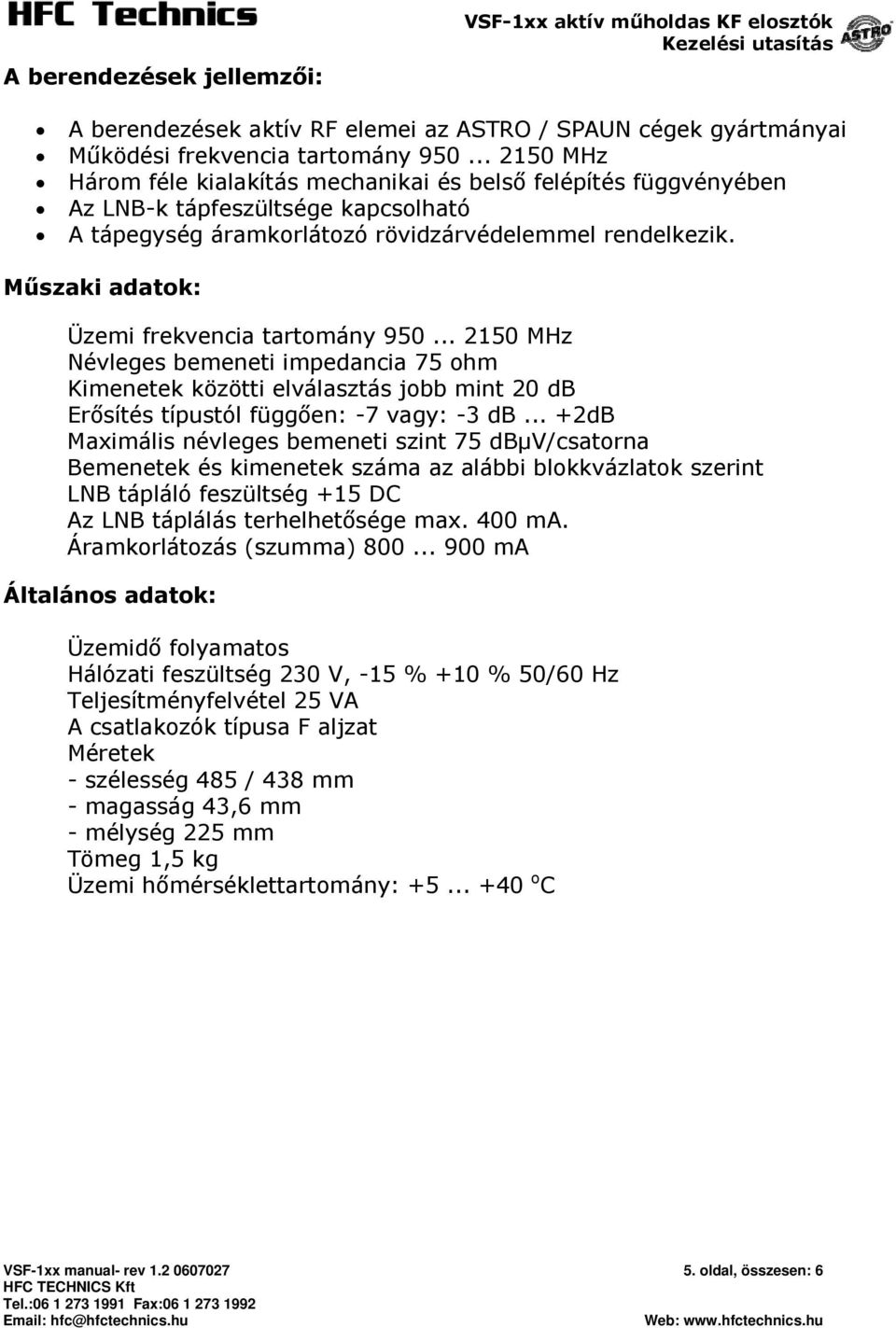

5 A berendezések jellemzői: VSF-1xx aktív műholdas KF elosztók A berendezések aktív RF elemei az ASTRO / SPAUN cégek gyártmányai Működési frekvencia tartomány MHz Három féle kialakítás mechanikai és belső felépítés függvényében Az LNB-k tápfeszültsége kapcsolható A tápegység áramkorlátozó rövidzárvédelemmel rendelkezik. Műszaki adatok: Üzemi frekvencia tartomány MHz Névleges bemeneti impedancia 75 ohm Kimenetek közötti elválasztás jobb mint 20 db Erősítés típustól függően: -7 vagy: -3 db... +2dB Maximális névleges bemeneti szint 75 dbµv/csatorna Bemenetek és kimenetek száma az alábbi blokkvázlatok szerint LNB tápláló feszültség +15 DC Az LNB táplálás terhelhetősége max. 400 ma. Áramkorlátozás (szumma) ma Általános adatok: Üzemidő folyamatos Hálózati feszültség 230 V, -15 % +10 % 50/60 Hz Teljesítményfelvétel 25 VA A csatlakozók típusa F aljzat Méretek - szélesség 485 / 438 mm - magasság 43,6 mm - mélység 225 mm Tömeg 1,5 kg Üzemi hőmérséklettartomány: o C VSF-1xx manual- rev oldal, összesen: 6

6 Tartozékok: VSF-118 típusnál hálózati tápkábel, 1 db RF átkötő kábel, 1db 75OHm lezáró ellenállás VSF-128 típusnál hálózati tápkábel, 2 db 75OHm lezáró ellenállás VSF-124 típusnál hálózati tápkábel, 2 db RF átkötő kábel VSF-144 típusnál hálózati tápkábel Üzembe helyezés: Csatlakoztassuk a műholdvevő antennáról érkező SAT KF jelet az LNB IN jelű bemenetre. A csatlakoztatás előtt ellenőrizzük a csatlakozó és kábel szerelését az esetleges rövidzárlat elkerülése végett. Az optimális beérkező jelszint aktív frekvencia korrektorral szerelt típusoknál (/ analóg transzponder) 61-70dB/µV, az aktív frekvencia korrektor nélküli típusoknál (/ analóg transzponder) 68-74dB/µV. A műholdas IRD-k bemeneteit csatlakoztassuk a berendezés SAT KF OUTPUTS jelű kimeneteire. Csatlakoztassuk a hálózati tápkábelt, először a készülék oldalon, majd a 230V hálózati aljzathoz. A tápkábel csatlakoztatása után az előlapi Power On LED zöld fénnyel jelzi a berendezés feszültség alá helyezését. A VSF-1xx elosztó a tápfeszültség csatlakoztatása után üzemszerűen működik. Amennyiben szükséges, az előlapon található tolókapcsolóval a műholdvevő LNB tápláló feszültségét 15V DC, kiadhatjuk az LNB Input bemeneten keresztül. Az LNB tápfeszültség kiadását a kapcsoló melletti sárga fényű LED jelzi. A berendezés rövidzár védett kapcsolóüzemű tápegységgel van szerelve, mely biztosítja a magas hatásfokú és üzembiztos működést. A berendezés védőföldeléssel van ellátva, a készülék burkolatának eltávolítása tilos és életveszélyes! A kivitelekre vonatkozó változtatások joga fenntartva. VSF-1xx manual- rev oldal, összesen: 6
