1 New június Új termékek forgácsoló szakemberek számára Süllyesztőmarási szabadalom Az új MonsterMill PCR-UNI Fúrás Lejtőmarás TOTAL TOOLING = MINŐSÉG x SZOLGÁLTATÁS 2 WNT Magyarország Kft. Madarász Viktor u Budapest Tel Fax wnt-hu@wnt.com

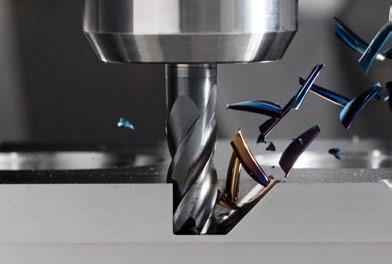

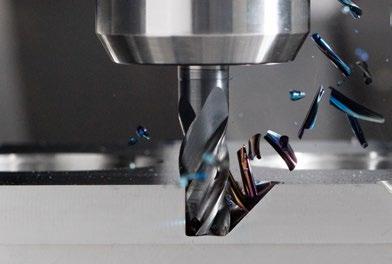

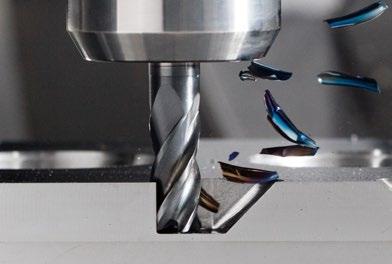

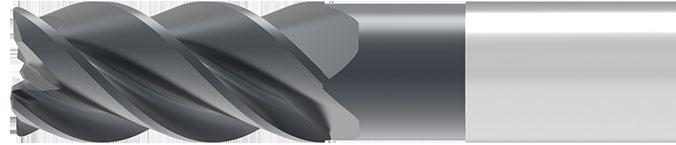

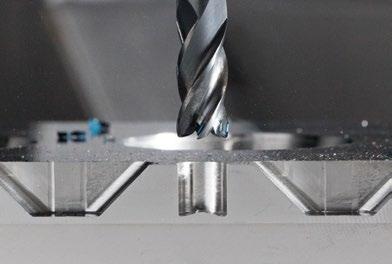

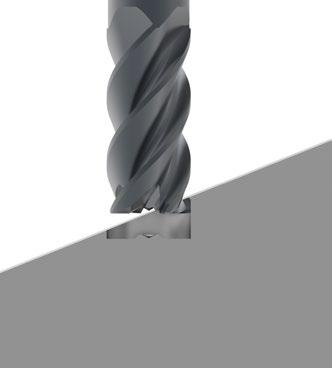

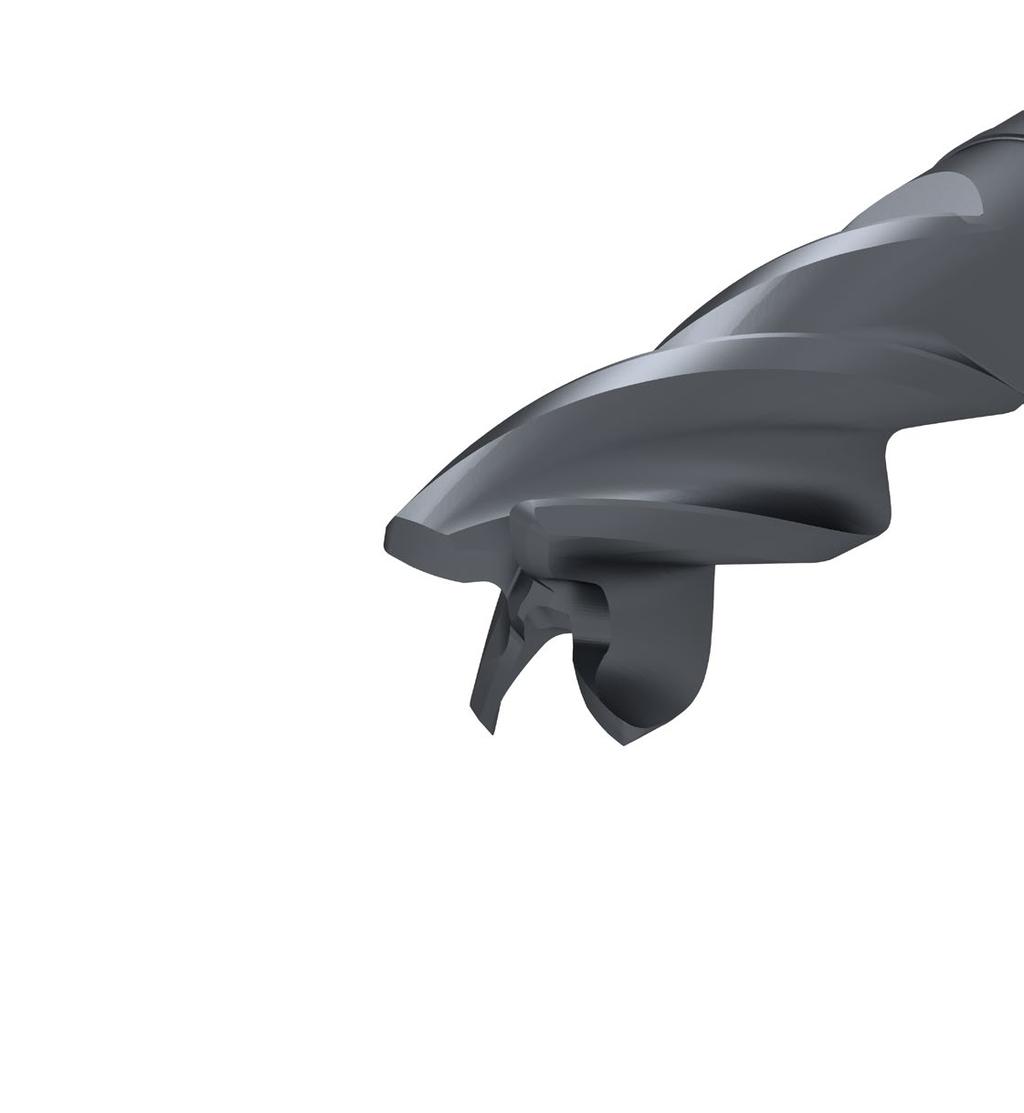

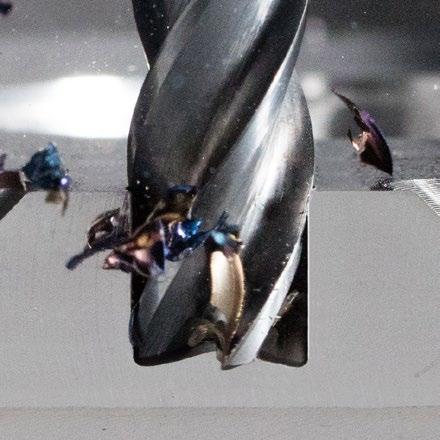

2 MonsterMill PCR-UNI Süllyesztőmarási szabadalom Bevezető Pontos, erőteljes és a legnyugodtabb futású a WNT MonsterMill PCR-UNI marójával a marás új világában merülhet el. A forradalmian új süllyesztőmaró különösen alkalmas acél, rozsdamentes acélok és vasöntvény megmunkálásához. Hosszú és rövid szerkezeti hosszban is kapható. A HB szárkivitel gondoskodik a biztos befogásról és nagyfokú folyamatbiztonságot garantál. A szerszám különlegessége a sarokrádiusz, amelyet kifejezetten reteszhornyokhoz fejlesztettek ki. Előnyök Optimális forgácselvezetés lejtőmarásnál és fúrásnál Az egyedi maggeometriának köszönhetően optimálisan kivezethetőek a forgácsok, így megakadályozható a forgácsok beszorulása. A sokoldalú alkalmazhatóságának köszönhetően lejtőmarás, süllyesztőmarás és marás a MonsterMill PCR-UNI új normát teremt a marási megmunkálások területén! Daniel Roel, a WNT marási termékmenedzsere A legnyugodtabb futás HPC marásnál Az egyenlőtlen fogosztás és horonyemelkedési szög a rezgések ellen hat, így stabil és pontos megmunkálási folyamatot garantál. Nagy előtolások a négy élnek köszönhetően Maximális teljesítményt nyújt és csökkenti a megmunkálási időket. Rezgésmentes lejtőmarás és fúrás A szabadalmaztatott, egyedi központosító csúccsal maximális pontosság érhető el. Egyedi, szabadalmaztatott központosító csúcs Termékvideó: MonsterMill PCR-UNI Megmunkálás a PCR-UNI típussal Gyors központozás ferde felületeken elhelyezkedő furatokhoz Egyszerű módszer a beszúrásnak köszönhetően (fúrási folyamat) Egyedi központosító csúcs a fúró megvezetéséhez 2

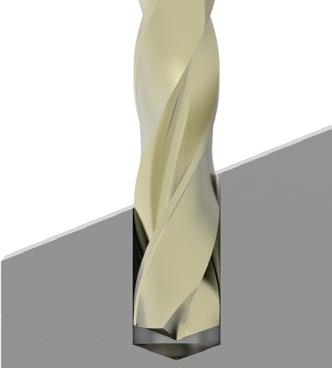

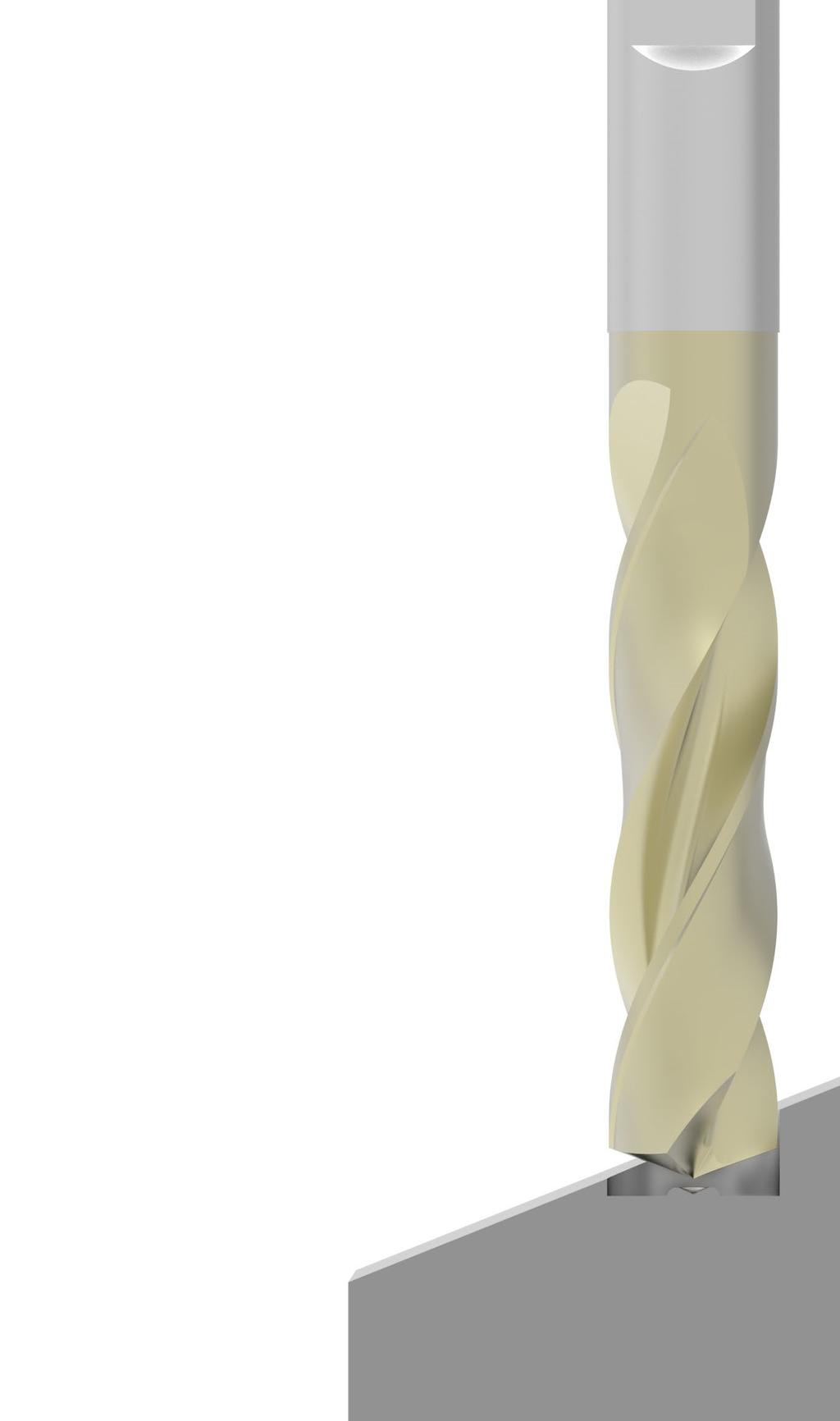

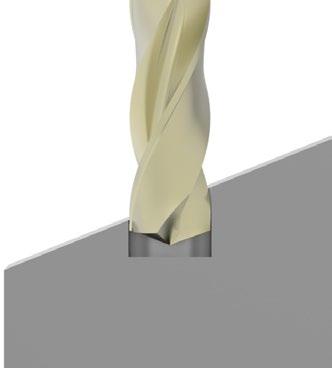

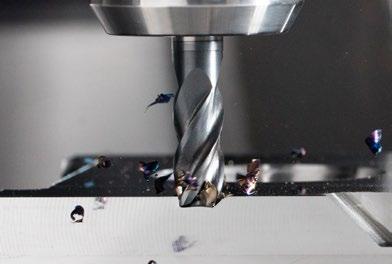

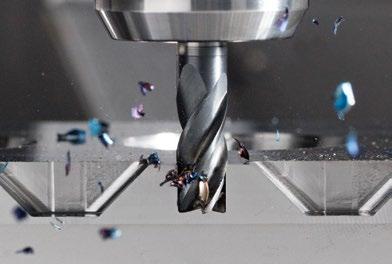

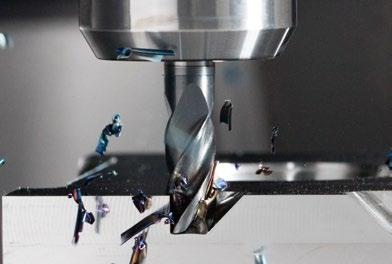

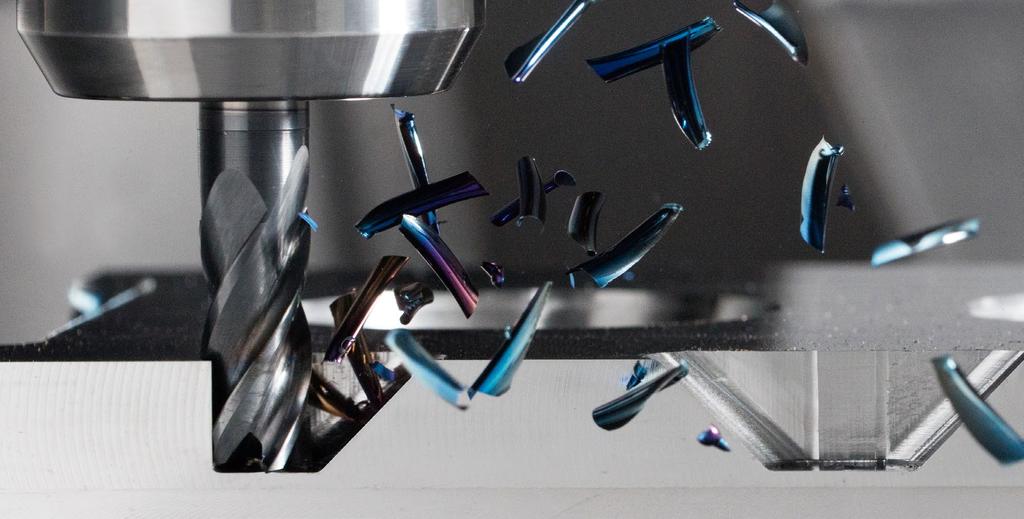

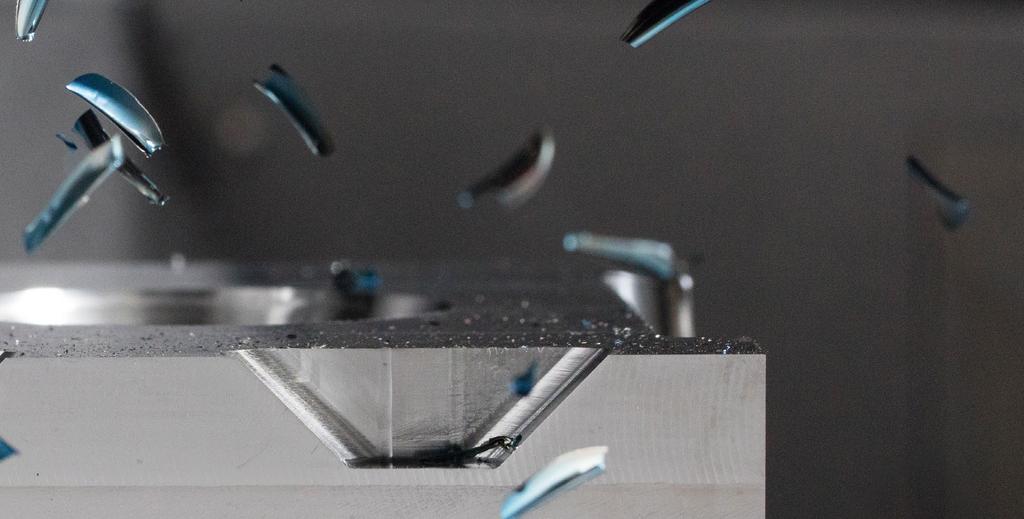

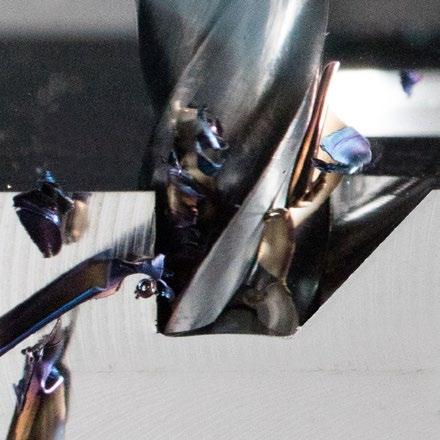

3 Megmunkálási formák Lejtő- és helikális marás Nagy lejtési és helikális szögek Bevezető Gyors behatolás az anyagba Folyamatbiztos lejtőmarás, nagy szögértékekkel, akár 45 -ig Kör alakú zsebek gyors marása, nagy helikális fogásvétellel Fúrás Nagy előtolások 4-élű szerszáal történő fúráskor Fúrás akár 1xD mélységig Gyors ráállás a megmunkálási mélységre Horonymarás és oldalirányú szélmarás HPC maró 4 egyenértékű éllel Teljes horonymarás nagy időegység alatt leválasztott forgácsmennyiséggel Szélmarás 4-élű szerszáal a nagy előtolásokért Hagyományos megmunkálás Kész furat Lejtési Vezetőfurat helikális marása szög (általában 3 ) A PCR használatával akár 25 -ig is növelheti a lejtési szöget, így növelni tudja a gazdaságosságot! Konklúzió 100 db Ø 10 méretű furat Hagyományos: 25 perc PCR-UNI: 8 perc Az UNI típusú MonsterMill PCR szerszáal jelentősen csökkenteni tudja a gépi időt (a hagyományos szerszámhoz képest)! 3

4 MonsterMill Szármarók sarokrádiusszal Nagy teljesítményű maró PCR UNI λ s = γ s = 8 z HPC APA 72S APA 72S Ød 2 Ød 3 l 1 l 5 l 2 l3 Ød 1 r DIN 6527 DIN 6527 NEW V1 NEW V1 d 1 f8 r ±0,03 l 2 d 3 l 3 l 5 l 1 d 2 h6 Z Rendelési szám Rendelési szám DC RE APMX DN LH LPR OAL DCONMS ZEFP EUR EUR 5,7 0, , ,7 0, , , ,0 0, , ,0 0, , , ,7 0, , ,7 0, , , ,0 0, , ,0 0, , , ,7 0, , ,7 0, , , ,0 0, , ,0 0, , , ,7 0, , ,7 0, , , ,0 0, , ,0 0, , , ,7 0, , ,7 0, , , ,0 0, , ,0 0, , , ,7 0, , ,7 0, , , ,0 0, , ,0 0, , , ,7 0, , ,7 0, , , ,0 0, , ,0 0, , , ,5 0, , ,5 0, , , ,0 0, , ,0 0, , , ,5 0, , ,5 0, , , ,0 0, , ,0 0, , , ,5 0, , ,5 0, , , ,0 0, , ,0 0, , , Acél Rozsdamentes acél Vasöntvény Nemvasfémek Hőálló ötvözetek Edzett anyagok HB HB v c / oldal: 6+7 4

5 Anyagpéldák a WNT forgácsolási adattáblázataihoz Forgácsolási adatok P M K N S H Mutatószám N/² / HB / HRC szám szám szám Anyag Szilárdság Anyag- Anyag- Anyag- Anyagmegnevezés Anyagmegnevezés Anyagmegnevezés 1.1 Általános szerkezeti acél < 800 N/ St St St Automataacél < 800 N/ SMnPb S SPb Betétedzett acél, ötvözetlen < 800 N/ C Mn Ck Betétedzett acél, ötvözött < 1000 N/ MnCr Cr CrNi Nemesíthető acél, ötvözetlen < 850 N/ C Ck C Nemesíthető acél, ötvözetlen < 1000 N/ C Ck C Nemesíthető acél, ötvözött < 800 N/ MnSi Cr CrMo Nemesíthető acél, ötvözött < 1300 N/ NiCr Cr CrMo Acélöntvény < 850 N/ G-X 260 Cr GS-20 NiCrMo GS-34 CrNiMo Nitridálható acél < 1000 N/ CrAl AlMo CrAlMo Nitridálható acél < 1200 N/ CrMo CrMoV CrAlNi Gördülőcsapágy-acél < 1200 N/ Cr6 (W3) X 192 CrMo CrMn Rugóacél < 1200 N/ Si Cr CrMoV Gyorsacél < 1300 N/ S S PMHS ; ASP Szerszámacél hidegalakításhoz < 1300 N/ CrMnMoS X 155 CrVMo X36 CrMo Szerszámacél melegalakításhoz < 1300 N/ X 38 CrMoV X 30 WCrV NiCrMov Acélöntvény, rozsdamentes, kénes < 850 N/ G-X 4 CrNi G-X 20 Cr G-X 8 CrNi Rozsdamentes acél, ferrites < 750 N/ X 3 CrTi X 105 CrCoMo X 6 Cr Rozsdamentes acél, martenzites < 900 N/ X 46 Cr X 50 CrMoV X 2 CrMoSiS Rozsdamentes acél, ferrites / martenzites <1100 N/ X 3CrNi X 30 Cr X 14 CrMoS Rozsdamentes acél, ausztenites / ferrites < 850 N/ X 8 CrNiMo X 20 CrNiSi X 2 CrNiMoN Rozsdamentes acél, ausztenites < 750 N/ X 5 CrNi X 6 CrNiMoTi X 3 CrNiMo Hőálló acél < 1100 N/ X 80 CrNiSi X 10 NiCrAlTi X 10 NiCrAlTi Lemezgrafitos szürkeöntvény N/ GG GG Lemezgrafitos szürkeöntvény N/ GG GG Gömbgrafitos szürkeöntvény N/ GGG GGG Gömbgrafitos szürkeöntvény N/ GGG GGG Temperöntvény, fehér N/ GTW GTW Temperöntvény, fehér N/ GTW GTW Temperöntvény, fekete N/ GTS GTS Temperöntvény, fekete N/ GTS GTS Alumínium (ötvözetlen, gyengén ötvözött ) < 350 N/ Al99, Al99,9Mg0, E-Al H 4.2 Alumíniumötvözetek < 0,5% szilíciumtartalom < 500 N/ AlMn AlCuMg AlMg1 4.3 Alumíniumötvözetek 0,5-10% szilíciumtartaloal < 400 N/ AlMgSi G-AlSi9Mg G-AlSi5Cu1Mg 4.4 Alumíniumötvözetek 10-15% szilíciumtartaloal < 400 N/ G-AlSi G-AlSi12(Cu) 4.5 Alumíniumötvözetek > 15% szilíciumtartalom < 400 N/ 2 G-AlSi17Cu4 G-AlSi25CuNiMg G-AlSi21CuNiMg 4.6 Réz (ötvözetlen, gyengén ötvözött ) < 350 N/ E-Cu SF-Cu CuSl2Mn 4.7 Alakítható rézötvözetek < 700 N/ CuZn0, CuPb1P CuMn5 4.8 Különleges rézötvözetek < 200 HB CuAl CuSi3Mn Ampco Különleges rézötvözetek < 300 HB CuAl11Ni6Fe5 Ampco Különleges rézötvözetek > 300 HB CuBe2F125 Ampco M Sárgaréz, rövid forgácsot adó, bronz, vörösöntvény < 600 N/ CuZn36Pb1, CuZn39Pb2 (Ms58) CuZn44Pb Sárgaréz, hosszú forgácsot adó < 600 N/ CuZn36 (Ms63) CuCrZr CuSn6Zn Hőre lágyuló műanyagok (thermoplasztok) PP Hostalen PVC Makrolon, Novodur 4.14 Hőre keményedő műanyagok (duroplasztok) Ferrozell, Bakelit Pertinax Resopal 4.15 Szálerősített műanyagok GFK* CFK** AFK*** 4.16 Magnézium és magnéziumötvözetek < 850 N/ MgMn MgAl6Zn MgAl8Zn Grafit R8500X R8650 Technograph Volfrám és volfrámötvözetek W-NiFe (Densimet W) W-Cu80/20 W93NiFe (DENAL) 4.19 Molibdén és molibdénötvözetek Mo, Mo-50Re TZC, TZM MHC, ODS 5.1 Tiszta nikkel Ni99, Ni99, LC-Ni Nikkelötvözetek Ni36 (Invar) Ni Ni Nikkelötvözetek < 850 N/ NiCu30Fe NiCu30Al NiCr21Mo 5.4 Nikkel- és molibdénötvözetek NiMo29Cr NiMo NiMo16Cr15W 5.5 Nikkel-krómötvözetek < 1300 N/ SG-NiMo16Cr16W NiFe33Cr25Co NiCr15Fe 5.6 Kobalt-krómötvözetek < 1300 N/ CoCr20Ni15Mo CoCr20W15Ni CoCr20NiW 5.7 Nagy hőállóságú ötvözetek < 1300 N/ X 45 CrSi X 80 CrNiSi X5 NiCrTi Nikkel-kobalt-(króm-)ötvözetek < 1400 N/ SG-NiCr20Nb, Inconel NiCr23Fe, Inconel SG-NiCr19NbMoTi 5.9 Tiszta titán < 900 N/ Ti99, Ti99, Ti99, Titánötvözetek < 700 N/ TiAl5Sn TiAl6V6Sn TiCu Titánötvözetek < 1200 N/ TiAl5V TiAl6Sn2Zr4Mo TiAl6Zr5 6.1 < 45 HRC HRC 6.3 Edzett acél HRC HRC HRC *üvegszállal erősített **szénszállal erősített ***aramidszállal erősített 5

6 Forgácsolási irányértékek szármarók MonsterMill PCR UNI Forgácsolási adatok Típus: rövid / hosszú Ø d 1 = 5,7 6,0 Ø d 1 = 6,7 7,0 Ø d 1 = 7,7 8,0 Ø d 1 = 8,7 9,0 Ø d 1 = 9,7 10,0 Ø d 1 = 11,7 12,0 Mutatószám v c a p max 1 m/perc ,0 0,075 0,058 0,041 0,086 0,066 0,047 0,097 0,075 0,053 0,106 0,082 0,058 0,117 0,091 0,064 0,137 0,106 0, ,0 0,075 0,058 0,041 0,086 0,066 0,047 0,097 0,075 0,053 0,106 0,082 0,058 0,117 0,091 0,064 0,137 0,106 0, ,0 0,075 0,058 0,041 0,086 0,066 0,047 0,097 0,075 0,053 0,106 0,082 0,058 0,117 0,091 0,064 0,137 0,106 0, ,0 0,075 0,058 0,041 0,086 0,066 0,047 0,097 0,075 0,053 0,106 0,082 0,058 0,117 0,091 0,064 0,137 0,106 0, ,0 0,075 0,058 0,041 0,086 0,066 0,047 0,097 0,075 0,053 0,106 0,082 0,058 0,117 0,091 0,064 0,137 0,106 0, ,0 0,069 0,054 0,038 0,080 0,062 0,044 0,089 0,069 0,049 0,100 0,078 0,055 0,110 0,085 0,060 0,128 0,099 0, ,0 0,075 0,058 0,041 0,086 0,066 0,047 0,097 0,075 0,053 0,106 0,082 0,058 0,117 0,091 0,064 0,137 0,106 0, ,0 0,062 0,048 0,034 0,071 0,055 0,039 0,080 0,062 0,044 0,089 0,069 0,049 0,097 0,075 0,053 0,113 0,088 0, ,0 0,060 0,047 0,033 0,069 0,054 0,038 0,079 0,061 0,043 0,088 0,068 0,048 0,095 0,074 0,052 0,111 0,086 0, ,0 0,075 0,058 0,041 0,086 0,066 0,047 0,097 0,075 0,053 0,106 0,082 0,058 0,117 0,091 0,064 0,137 0,106 0, ,0 0,062 0,048 0,034 0,071 0,055 0,039 0,080 0,062 0,044 0,089 0,069 0,049 0,097 0,075 0,053 0,113 0,088 0, ,0 0,071 0,055 0,039 0,082 0,064 0,045 0,091 0,071 0,050 0,102 0,079 0,056 0,111 0,086 0,061 0,130 0,100 0, ,0 0,066 0,051 0,036 0,075 0,058 0,041 0,084 0,065 0,046 0,093 0,072 0,051 0,102 0,079 0,056 0,119 0,092 0, ,0 0,066 0,051 0,036 0,075 0,058 0,041 0,084 0,065 0,046 0,093 0,072 0,051 0,102 0,079 0,056 0,119 0,092 0, ,0 0,066 0,051 0,036 0,075 0,058 0,041 0,084 0,065 0,046 0,093 0,072 0,051 0,102 0,079 0,056 0,119 0,092 0, ,0 0,071 0,055 0,039 0,082 0,064 0,045 0,093 0,072 0,051 0,104 0,081 0,057 0,113 0,088 0,062 0,131 0,102 0, ,0 0,044 0,034 0,024 0,049 0,038 0,027 0,057 0,044 0,031 0,062 0,048 0,034 0,068 0,052 0,037 0,080 0,062 0, ,0 0,047 0,037 0,026 0,055 0,042 0,030 0,060 0,047 0,033 0,068 0,052 0,037 0,075 0,058 0,041 0,086 0,066 0, ,0 0,047 0,037 0,026 0,055 0,042 0,030 0,060 0,047 0,033 0,068 0,052 0,037 0,075 0,058 0,041 0,086 0,066 0, ,0 0,047 0,037 0,026 0,055 0,042 0,030 0,060 0,047 0,033 0,068 0,052 0,037 0,075 0,058 0,041 0,086 0,066 0, ,0 0,037 0,028 0,020 0,042 0,033 0,023 0,047 0,037 0,026 0,051 0,040 0,028 0,057 0,044 0,031 0,066 0,051 0, ,0 0,044 0,034 0,024 0,049 0,038 0,027 0,057 0,044 0,031 0,062 0,048 0,034 0,068 0,052 0,037 0,080 0,062 0, ,0 0,038 0,030 0,021 0,042 0,033 0,023 0,047 0,037 0,026 0,053 0,041 0,029 0,058 0,045 0,032 0,068 0,052 0, ,0 0,124 0,096 0,068 0,142 0,110 0,078 0,161 0,124 0,088 0,177 0,137 0,097 0,195 0,151 0,107 0,226 0,175 0, ,0 0,088 0,068 0,048 0,100 0,078 0,055 0,113 0,088 0,062 0,124 0,096 0,068 0,137 0,106 0,075 0,159 0,123 0, ,0 0,106 0,082 0,058 0,122 0,095 0,067 0,137 0,106 0,075 0,152 0,117 0,083 0,166 0,129 0,091 0,194 0,150 0, ,0 0,088 0,068 0,048 0,100 0,078 0,055 0,113 0,088 0,062 0,124 0,096 0,068 0,137 0,106 0,075 0,159 0,123 0, ,0 0,088 0,068 0,048 0,100 0,078 0,055 0,113 0,088 0,062 0,124 0,096 0,068 0,137 0,106 0,075 0,159 0,123 0, ,0 0,075 0,058 0,041 0,086 0,066 0,047 0,097 0,075 0,053 0,106 0,082 0,058 0,117 0,091 0,064 0,137 0,106 0, ,0 0,088 0,068 0,048 0,100 0,078 0,055 0,113 0,088 0,062 0,124 0,096 0,068 0,137 0,106 0,075 0,159 0,123 0, ,0 0,075 0,058 0,041 0,086 0,066 0,047 0,097 0,075 0,053 0,106 0,082 0,058 0,117 0,091 0,064 0,137 0,106 0, Ha a p = 1,5xd 1, akkor az értékét meg kell szorozni 0,75-tel. 6

7 Forgácsolási adatok Ø d 1 = 13,7 14,0 Ø d 1 = 15,5 16,0 Ø d 1 = 17,5 20,0 Lejtőmarás Helikális marás Fúrás elsődleges választás megfelelő Mutatószám 1,0xD α R max * Furatátmérő 1,0xD Maximális lejtési szög D min 1,5 D max 1, ,153 0,119 0,084 0,170 0,132 0,093 0,186 0,144 0, ,75xD , ,153 0,119 0,084 0,170 0,132 0,093 0,186 0,144 0, ,75xD , ,153 0,119 0,084 0,170 0,132 0,093 0,186 0,144 0, ,75xD , ,153 0,119 0,084 0,170 0,132 0,093 0,186 0,144 0, ,75xD , ,153 0,119 0,084 0,170 0,132 0,093 0,186 0,144 0, ,75xD , ,142 0,110 0,078 0,159 0,123 0,087 0,173 0,134 0, ,75xD , ,153 0,119 0,084 0,170 0,132 0,093 0,186 0,144 0, ,75xD , ,128 0,099 0,070 0,142 0,110 0,078 0,155 0,120 0, ,75xD , ,126 0,098 0,069 0,141 0,109 0,077 0,153 0,119 0, ,75xD , ,153 0,119 0,084 0,170 0,132 0,093 0,186 0,144 0, ,75xD , ,128 0,099 0,070 0,142 0,110 0,078 0,155 0,120 0, ,75xD , ,146 0,113 0,080 0,162 0,126 0,089 0,177 0,137 0, ,5xD , ,133 0,103 0,073 0,148 0,115 0,081 0,161 0,124 0, ,5xD , ,133 0,103 0,073 0,148 0,115 0,081 0,161 0,124 0, ,5xD , ,133 0,103 0,073 0,148 0,115 0,081 0,161 0,124 0, ,5xD , ,148 0,115 0,081 0,164 0,127 0,090 0,179 0,139 0, ,5xD , ,089 0,069 0,049 0,099 0,076 0,054 0,108 0,083 0, ,5xD ,097 0,075 0,053 0,108 0,083 0,059 0,117 0,091 0, ,5xD ,097 0,075 0,053 0,108 0,083 0,059 0,117 0,091 0, ,5xD ,097 0,075 0,053 0,108 0,083 0,059 0,117 0,091 0, ,5xD ,075 0,058 0,041 0,082 0,064 0,045 0,089 0,069 0, ,5xD ,089 0,069 0,049 0,099 0,076 0,054 0,108 0,083 0, ,5xD ,077 0,059 0,042 0,086 0,066 0,047 0,093 0,072 0, ,5xD ,256 0,198 0,140 0,285 0,221 0,156 0,310 0,240 0, ,75xD , ,179 0,139 0,098 0,199 0,154 0,109 0,217 0,168 0, ,75xD , ,217 0,168 0,119 0,241 0,187 0,132 0,263 0,204 0, ,75xD , ,179 0,139 0,098 0,199 0,154 0,109 0,217 0,168 0, ,75xD , ,179 0,139 0,098 0,199 0,154 0,109 0,217 0,168 0, ,75xD , ,153 0,119 0,084 0,170 0,132 0,093 0,186 0,144 0, ,75xD , ,179 0,139 0,098 0,199 0,154 0,109 0,217 0,168 0, ,75xD , ,153 0,119 0,084 0,170 0,132 0,093 0,186 0,144 0, ,75xD , Tényező emulzió Sűrített levegő Minimálkenés * Fogásvétel helikális fordulatonként Forgácsolási adatok lejtő- és helikális maráshoz = 100% Forgácsolási adatok fúráshoz: meg kell szorozni a táblázatban megadott tényezővel 7
