1 650hg hun hun /7/02 9:02 am Page 1 Típusszám: KX-TCD650HG Digitális zsinórnélküli telefon Kezelési utasítás és kézikönyv A középső oldal kivehető melléklet Biztonsági előírások A készülék üzembe helyezése További funkciók A hordozható készülék beállításai...11 A bázisállomás beállításai Kezdeti beállítások Felhasználói információk több készülékes üzemmódhoz Mielőtt segítséget kérne Műszaki információk Tárgymutató Lehetővé teszi a hívó azonosítása szolgáltatás használatát Mielőtt használatba venné a készüléket, kérjük olvassa el és őrizze meg ezt az utasítást. Az első használatba vétel előtt az akkumulátort körülbelül 15 óráig tölteni kell.

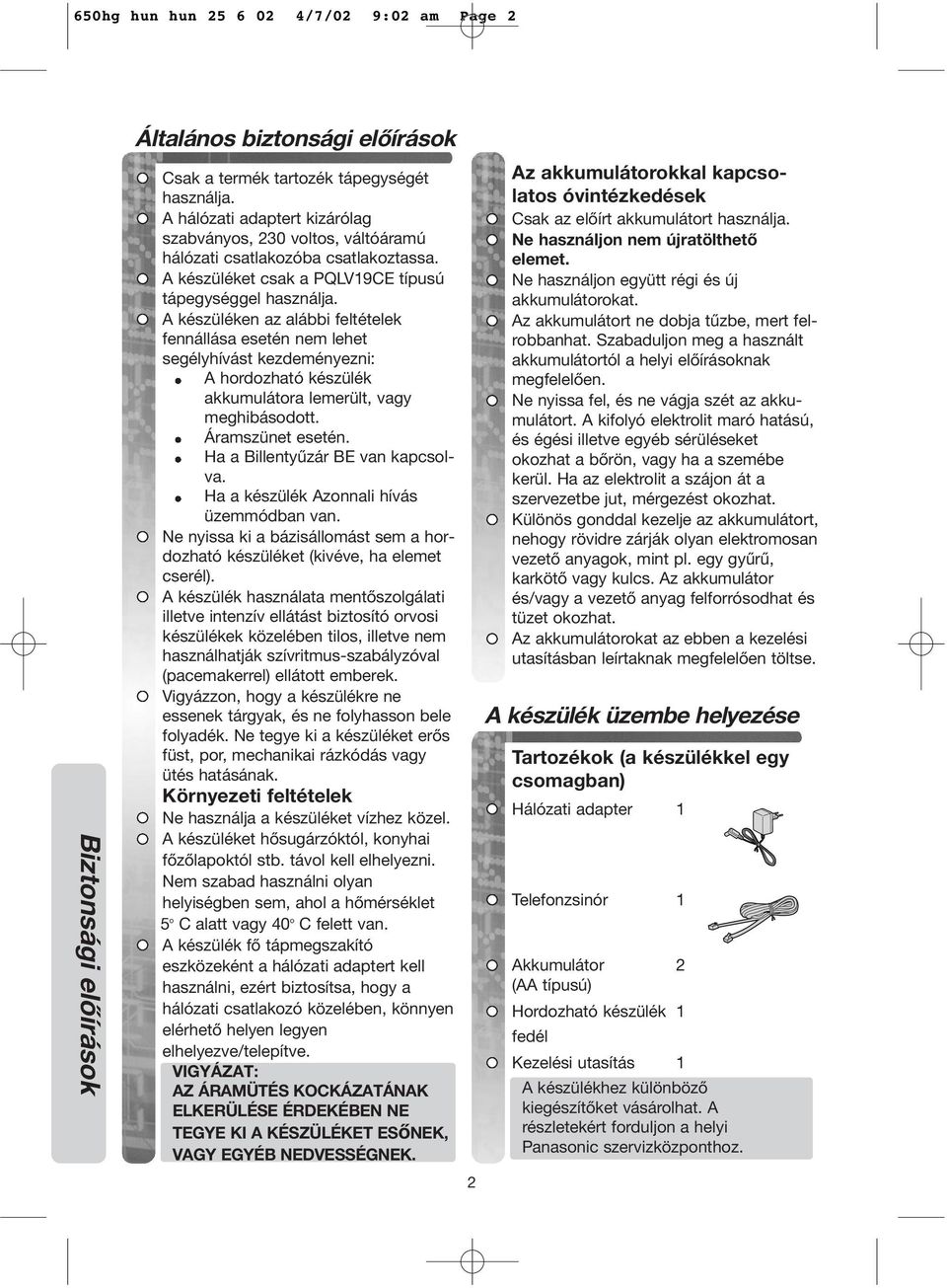

2 650hg hun hun /7/02 9:02 am Page 2 Biztonsági előírások Általános biztonsági előírások Csak a termék tartozék tápegységét használja. A hálózati adaptert kizárólag szabványos, 230 voltos, váltóáramú hálózati csatlakozóba csatlakoztassa. A készüléket csak a PQLV19CE típusú tápegységgel használja. A készüléken az alábbi feltételek fennállása esetén nem lehet segélyhívást kezdeményezni: A hordozható készülék akkumulátora lemerült, vagy meghibásodott. Áramszünet esetén. Ha a Billentyűzár BE van kapcsolva. Ha a készülék Azonnali hívás üzemmódban van. Ne nyissa ki a bázisállomást sem a hordozható készüléket (kivéve, ha elemet cserél). A készülék használata mentőszolgálati illetve intenzív ellátást biztosító orvosi készülékek közelében tilos, illetve nem használhatják szívritmus-szabályzóval (pacemakerrel) ellátott emberek. Vigyázzon, hogy a készülékre ne essenek tárgyak, és ne folyhasson bele folyadék. Ne tegye ki a készüléket erős füst, por, mechanikai rázkódás vagy ütés hatásának. Környezeti feltételek Ne használja a készüléket vízhez közel. A készüléket hősugárzóktól, konyhai főzőlapoktól stb. távol kell elhelyezni. Nem szabad használni olyan helyiségben sem, ahol a hőmérséklet 5 o C alatt vagy 40 o C felett van. A készülék fő tápmegszakító eszközeként a hálózati adaptert kell használni, ezért biztosítsa, hogy a hálózati csatlakozó közelében, könnyen elérhető helyen legyen elhelyezve/telepítve. VIGYÁZAT: AZ ÁRAMÜTÉS KOCKÁZATÁNAK ELKERÜLÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESőNEK, VAGY EGYÉB NEDVESSÉGNEK. 2 Az akkumulátorokkal kapcsolatos óvintézkedések Csak az előírt akkumulátort használja. Ne használjon nem újratölthető elemet. Ne használjon együtt régi és új akkumulátorokat. Az akkumulátort ne dobja tűzbe, mert felrobbanhat. Szabaduljon meg a használt akkumulátortól a helyi előírásoknak megfelelően. Ne nyissa fel, és ne vágja szét az akkumulátort. A kifolyó elektrolit maró hatású, és égési illetve egyéb sérüléseket okozhat a bőrön, vagy ha a szemébe kerül. Ha az elektrolit a szájon át a szervezetbe jut, mérgezést okozhat. Különös gonddal kezelje az akkumulátort, nehogy rövidre zárják olyan elektromosan vezető anyagok, mint pl. egy gyűrű, karkötő vagy kulcs. Az akkumulátor és/vagy a vezető anyag felforrósodhat és tüzet okozhat. Az akkumulátorokat az ebben a kezelési utasításban leírtaknak megfelelően töltse. A készülék üzembe helyezése Tartozékok (a készülékkel egy csomagban) Hálózati adapter 1 Telefonzsinór 1 Akkumulátor 2 (AA típusú) Hordozható készülék 1 fedél Kezelési utasítás 1 A készülékhez különböző kiegészítőket vásárolhat. A részletekért forduljon a helyi Panasonic szervizközponthoz.

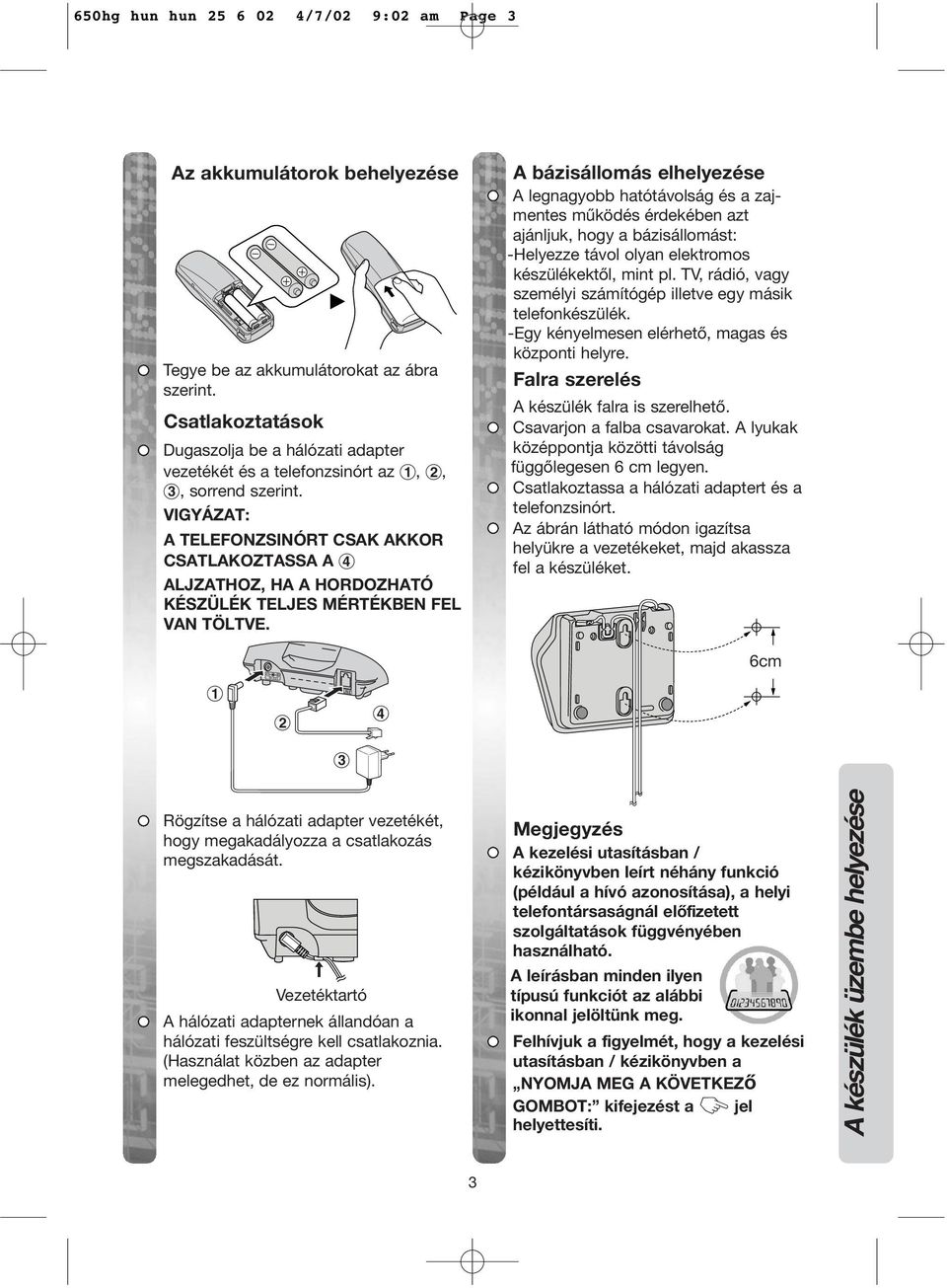

3 650hg hun hun /7/02 9:02 am Page 3 Az akkumulátorok behelyezése Tegye be az akkumulátorokat az ábra szerint. Csatlakoztatások Dugaszolja be a hálózati adapter vezetékét és a telefonzsinórt az #, $, %, sorrend szerint. VIGYÁZAT: A TELEFONZSINÓRT CSAK AKKOR CSATLAKOZTASSA A & ALJZATHOZ, HA A HORDOZHATÓ KÉSZÜLÉK TELJES MÉRTÉKBEN FEL VAN TÖLTVE. A bázisállomás elhelyezése A legnagyobb hatótávolság és a zajmentes működés érdekében azt ajánljuk, hogy a bázisállomást: -Helyezze távol olyan elektromos készülékektől, mint pl. TV, rádió, vagy személyi számítógép illetve egy másik telefonkészülék. -Egy kényelmesen elérhető, magas és központi helyre. Falra szerelés A készülék falra is szerelhető. Csavarjon a falba csavarokat. A lyukak középpontja közötti távolság függőlegesen 6 cm legyen. Csatlakoztassa a hálózati adaptert és a telefonzsinórt. Az ábrán látható módon igazítsa helyükre a vezetékeket, majd akassza fel a készüléket. 6cm # 6v $ LINE & % Rögzítse a hálózati adapter vezetékét, hogy megakadályozza a csatlakozás megszakadását. Vezetéktartó A hálózati adapternek állandóan a hálózati feszültségre kell csatlakoznia. (Használat közben az adapter melegedhet, de ez normális). Megjegyzés A kezelési utasításban / kézikönyvben leírt néhány funkció (például a hívó azonosítása), a helyi telefontársaságnál előfizetett szolgáltatások függvényében használható. A leírásban minden ilyen típusú funkciót az alábbi ikonnal jelöltünk meg. Felhívjuk a figyelmét, hogy a kezelési utasításban / kézikönyvben a NYOMJA MEG A KÖVETKEZő GOMBOT: kifejezést a Z jel helyettesíti. A készülék üzembe helyezése 3

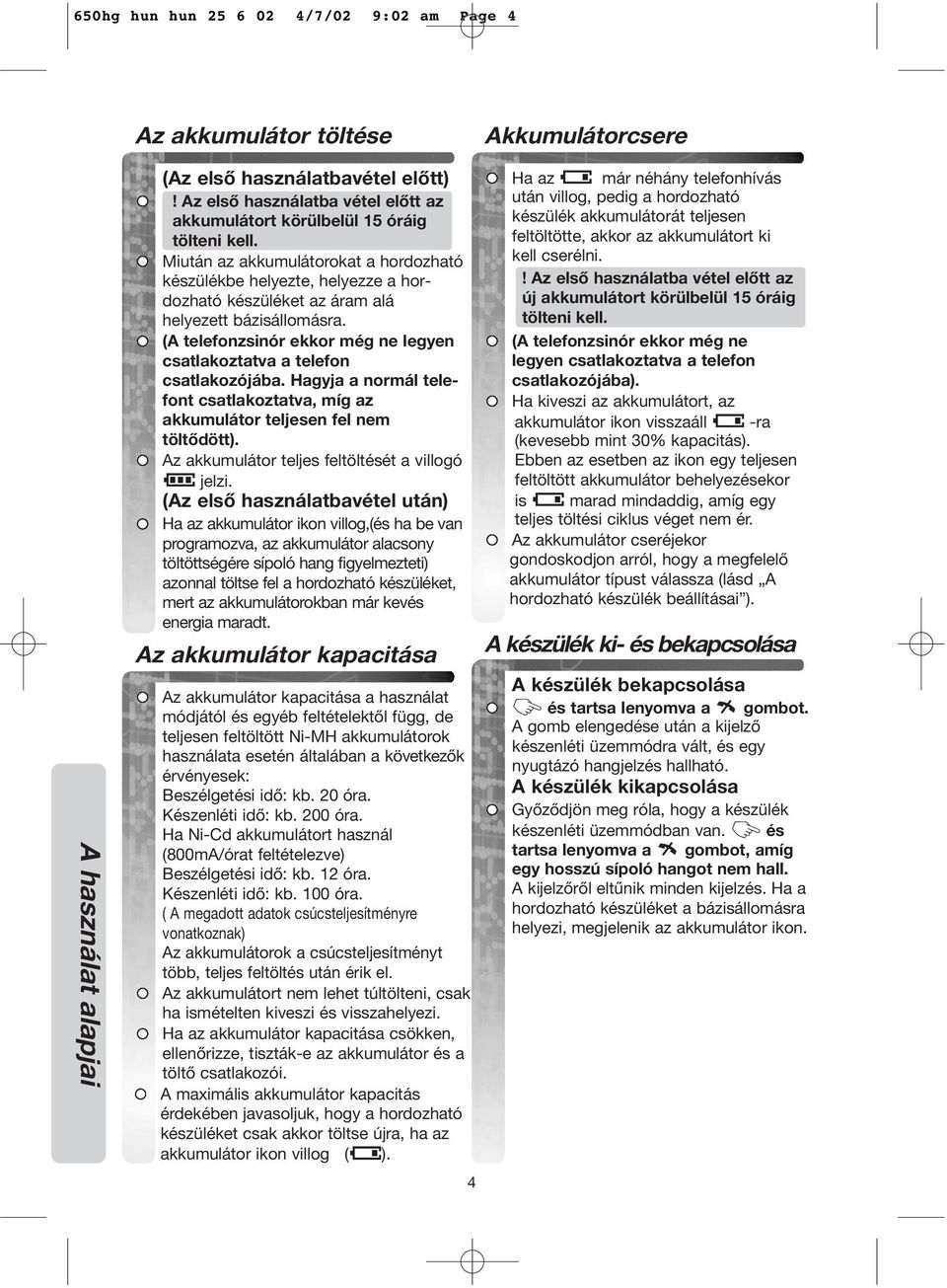

4 650hg hun hun /7/02 9:02 am Page 4 Az akkumulátor töltése Akkumulátorcsere (Az első használatbavétel előtt)! Az első használatba vétel előtt az akkumulátort körülbelül 15 óráig tölteni kell. Miután az akkumulátorokat a hordozható készülékbe helyezte, helyezze a hordozható készüléket az áram alá helyezett bázisállomásra. (A telefonzsinór ekkor még ne legyen csatlakoztatva a telefon csatlakozójába. Hagyja a normál telefont csatlakoztatva, míg az akkumulátor teljesen fel nem töltődött). Az akkumulátor teljes feltöltését a villogó Ò jelzi. (Az első használatbavétel után) Ha az akkumulátor ikon villog,(és ha be van programozva, az akkumulátor alacsony töltöttségére sípoló hang figyelmezteti) azonnal töltse fel a hordozható készüléket, mert az akkumulátorokban már kevés energia maradt. Az akkumulátor kapacitása Az akkumulátor kapacitása a használat módjától és egyéb feltételektől függ, de teljesen feltöltött Ni-MH akkumulátorok használata esetén általában a következők érvényesek: Beszélgetési idő: kb. 20 óra. Készenléti idő: kb. 200 óra. Ha Ni-Cd akkumulátort használ (800mA/órat feltételezve) Beszélgetési idő: kb. 12 óra. Készenléti idő: kb. 100 óra. ( A megadott adatok csúcsteljesítményre vonatkoznak) Az akkumulátorok a csúcsteljesítményt több, teljes feltöltés után érik el. Az akkumulátort nem lehet túltölteni, csak ha ismételten kiveszi és visszahelyezi. Ha az akkumulátor kapacitása csökken, ellenőrizze, tiszták-e az akkumulátor és a töltő csatlakozói. A maximális akkumulátor kapacitás érdekében javasoljuk, hogy a hordozható készüléket csak akkor töltse újra, ha az akkumulátor ikon villog (Û). 4 Ha az Û már néhány telefonhívás után villog, pedig a hordozható készülék akkumulátorát teljesen feltöltötte, akkor az akkumulátort ki kell cserélni.! Az első használatba vétel előtt az új akkumulátort körülbelül 15 óráig tölteni kell. (A telefonzsinór ekkor még ne legyen csatlakoztatva a telefon csatlakozójába). Ha kiveszi az akkumulátort, az akkumulátor ikon visszaáll Û -ra (kevesebb mint 30% kapacitás). Ebben az esetben az ikon egy teljesen feltöltött akkumulátor behelyezésekor is Û marad mindaddig, amíg egy teljes töltési ciklus véget nem ér. Az akkumulátor cseréjekor gondoskodjon arról, hogy a megfelelő akkumulátor típust válassza (lásd A hordozható készülék beállításai ). A készülék ki- és bekapcsolása A készülék bekapcsolása Z és tartsa lenyomva a ± gombot. A gomb elengedése után a kijelző készenléti üzemmódra vált, és egy nyugtázó hangjelzés hallható. A készülék kikapcsolása Győződjön meg róla, hogy a készülék készenléti üzemmódban van. Z és tartsa lenyomva a ± gombot, amíg egy hosszú sípoló hangot nem hall. A kijelzőről eltűnik minden kijelzés. Ha a hordozható készüléket a bázisállomásra helyezi, megjelenik az akkumulátor ikon.

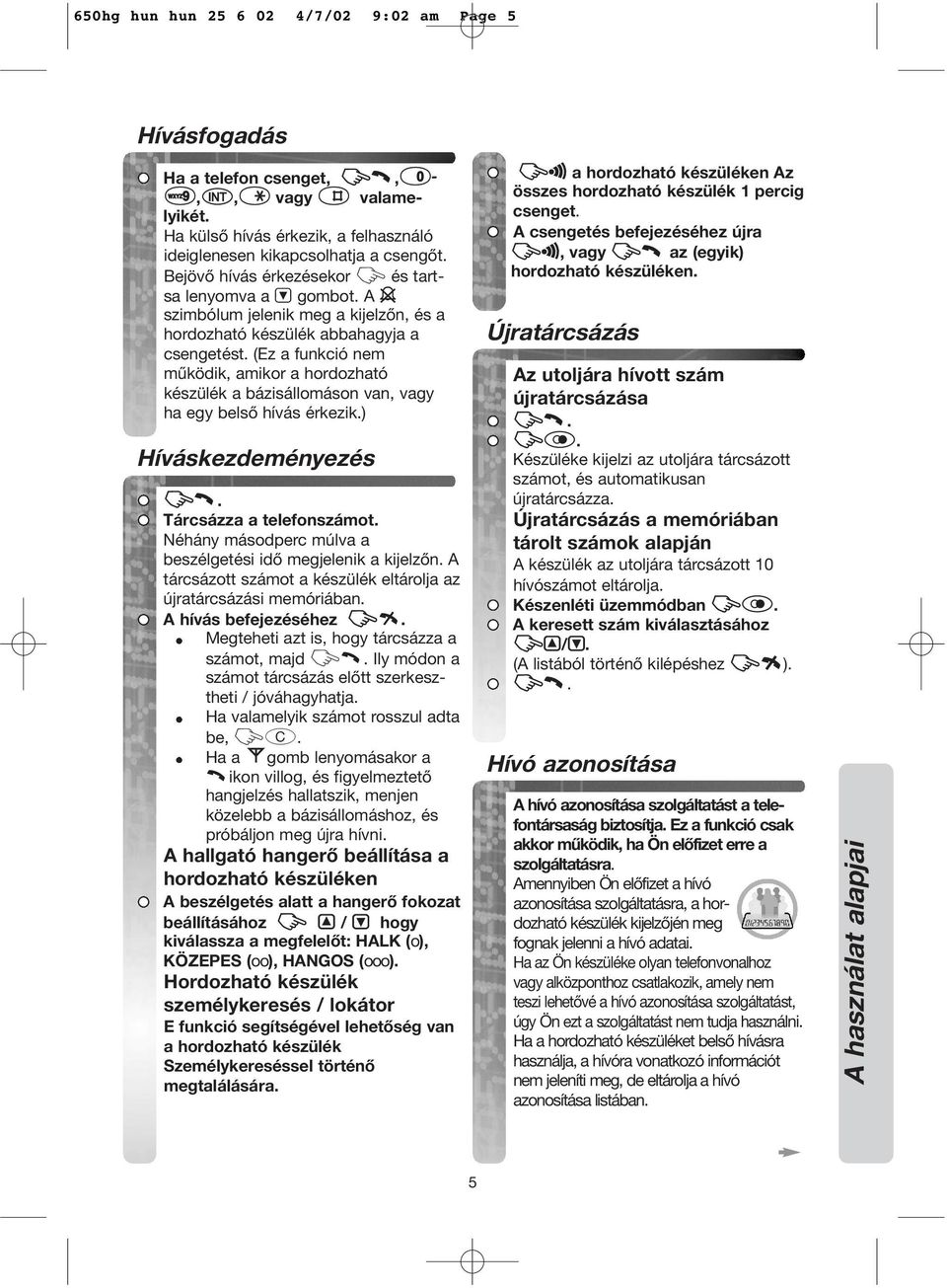

5 650hg hun hun /7/02 9:02 am Page 5 Hívásfogadás Ha a telefon csenget, Z,K- I,N,J vagy L valamelyikét. Ha külső hívás érkezik, a felhasználó ideiglenesen kikapcsolhatja a csengőt. Bejövő hívás érkezésekor Z és tartsa lenyomva a U gombot. A È szimbólum jelenik meg a kijelzőn, és a hordozható készülék abbahagyja a csengetést. (Ez a funkció nem működik, amikor a hordozható készülék a bázisállomáson van, vagy ha egy belső hívás érkezik.) Híváskezdeményezés Z. Tárcsázza a telefonszámot. Néhány másodperc múlva a beszélgetési idő megjelenik a kijelzőn. A tárcsázott számot a készülék eltárolja az újratárcsázási memóriában. A hívás befejezéséhez Z±. Megteheti azt is, hogy tárcsázza a számot, majd Z. Ily módon a számot tárcsázás előtt szerkesztheti / jóváhagyhatja. Ha valamelyik számot rosszul adta be, ZW. Ha a Îgomb lenyomásakor a ikon villog, és figyelmeztető hangjelzés hallatszik, menjen közelebb a bázisállomáshoz, és próbáljon meg újra hívni. A hallgató hangerő beállítása a hordozható készüléken A beszélgetés alatt a hangerő fokozat beállításához Z S / U hogy kiválassza a megfelelőt: HALK (o), KÖZEPES (oo), HANGOS (ooo). Hordozható készülék személykeresés / lokátor E funkció segítségével lehetőség van a hordozható készülék Személykereséssel történő megtalálására. ZÏ a hordozható készüléken Az összes hordozható készülék 1 percig csenget. A csengetés befejezéséhez újra ZÏ, vagy Z az (egyik) hordozható készüléken. Újratárcsázás Az utoljára hívott szám újratárcsázása Z. ZX. Készüléke kijelzi az utoljára tárcsázott számot, és automatikusan újratárcsázza. Újratárcsázás a memóriában tárolt számok alapján A készülék az utoljára tárcsázott 10 hívószámot eltárolja. Készenléti üzemmódban ZX. A keresett szám kiválasztásához ZS/U. (A listából történő kilépéshez Z±). Z. Hívó azonosítása A hívó azonosítása szolgáltatást a telefontársaság biztosítja. Ez a funkció csak akkor működik, ha Ön előfizet erre a szolgáltatásra. Amennyiben Ön előfizet a hívó azonosítása szolgáltatásra, a hordozható készülék kijelzőjén meg fognak jelenni a hívó adatai. Ha az Ön készüléke olyan telefonvonalhoz vagy alközponthoz csatlakozik, amely nem teszi lehetővé a hívó azonosítása szolgáltatást, úgy Ön ezt a szolgáltatást nem tudja használni. Ha a hordozható készüléket belső hívásra használja, a hívóra vonatkozó információt nem jeleníti meg, de eltárolja a hívó azonosítása listában. 5

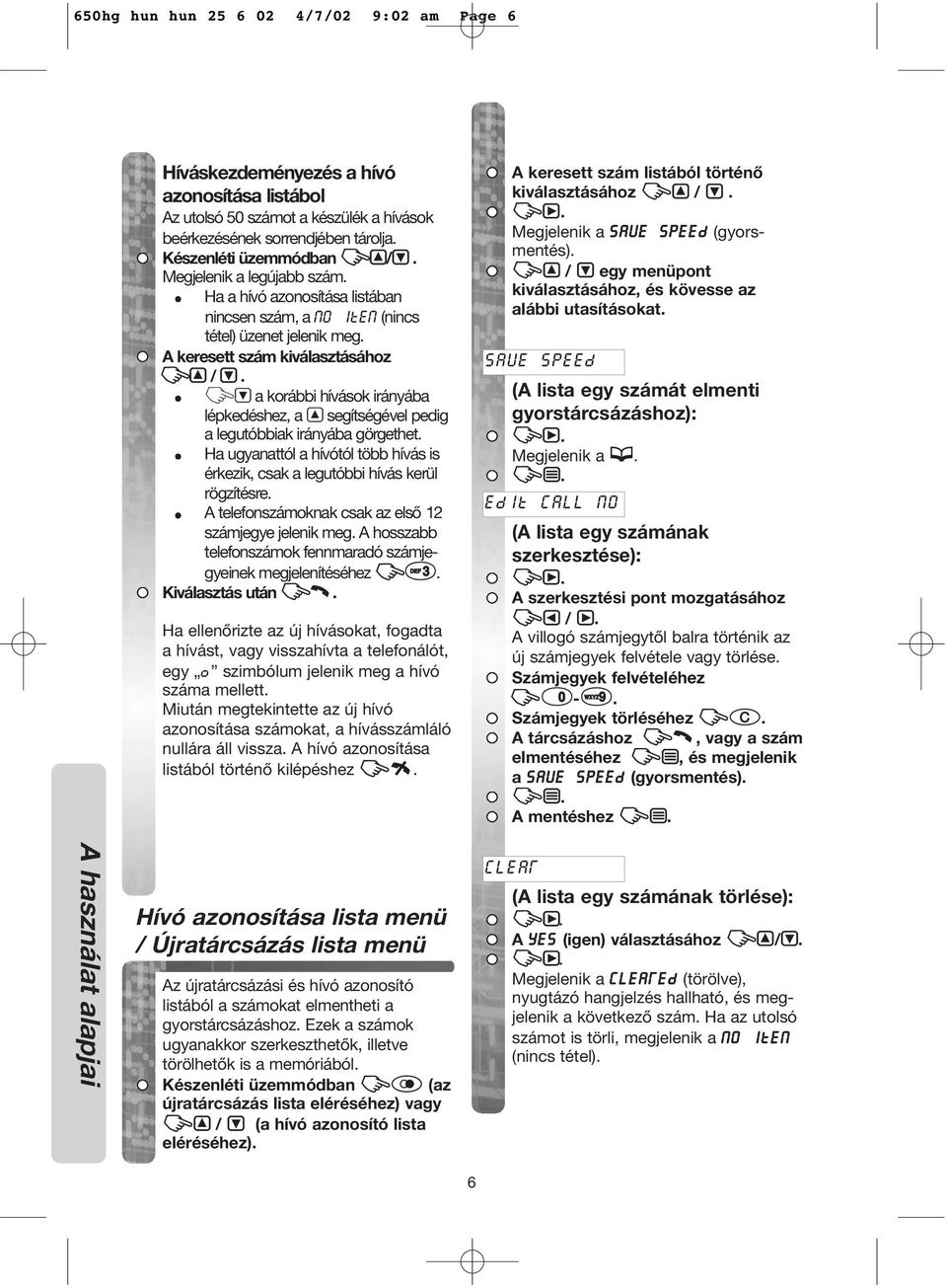

6 650hg hun hun /7/02 9:02 am Page 6 Híváskezdeményezés a hívó azonosítása listábol Az utolsó 50 számot a készülék a hívások beérkezésének sorrendjében tárolja. Készenléti üzemmódban ZS/U. Megjelenik a legújabb szám. Ha a hívó azonosítása listában nincsen szám, a no item (nincs tétel) üzenet jelenik meg. A keresett szám kiválasztásához ZS / U. ZU a korábbi hívások irányába lépkedéshez, a S segítségével pedig a legutóbbiak irányába görgethet. Ha ugyanattól a hívótól több hívás is érkezik, csak a legutóbbi hívás kerül rögzítésre. A telefonszámoknak csak az első 12 számjegye jelenik meg. A hosszabb telefonszámok fennmaradó számjegyeinek megjelenítéséhez ZC. Kiválasztás után Z. Ha ellenőrizte az új hívásokat, fogadta a hívást, vagy visszahívta a telefonálót, egy szimbólum jelenik meg a hívó száma mellett. Miután megtekintette az új hívó azonosítása számokat, a hívásszámláló nullára áll vissza. A hívó azonosítása listából történő kilépéshez Z±. A keresett szám listából történő kiválasztásához ZS / U. Megjelenik a save speed (gyorsmentés). ZS / U egy menüpont kiválasztásához, és kövesse az alábbi utasításokat. save speed (A lista egy számát elmenti gyorstárcsázáshoz): Megjelenik a Á. ZY. edit call no (A lista egy számának szerkesztése): A szerkesztési pont mozgatásához ZT / V. A villogó számjegytől balra történik az új számjegyek felvétele vagy törlése. Számjegyek felvételéhez ZK-I. Számjegyek törléséhez ZW. A tárcsázáshoz Z, vagy a szám elmentéséhez ZY, és megjelenik a save speed (gyorsmentés). ZY. A mentéshez ZY. Hívó azonosítása lista menü / Újratárcsázás lista menü Az újratárcsázási és hívó azonosító listából a számokat elmentheti a gyorstárcsázáshoz. Ezek a számok ugyanakkor szerkeszthetők, illetve törölhetők is a memóriából. Készenléti üzemmódban ZX (az újratárcsázás lista eléréséhez) vagy ZS / U (a hívó azonosító lista eléréséhez). clear (A lista egy számának törlése): A yes (igen) választásához ZS/U. Megjelenik a cleared (törölve), nyugtázó hangjelzés hallható, és megjelenik a következő szám. Ha az utolsó számot is törli, megjelenik a no item (nincs tétel). 6

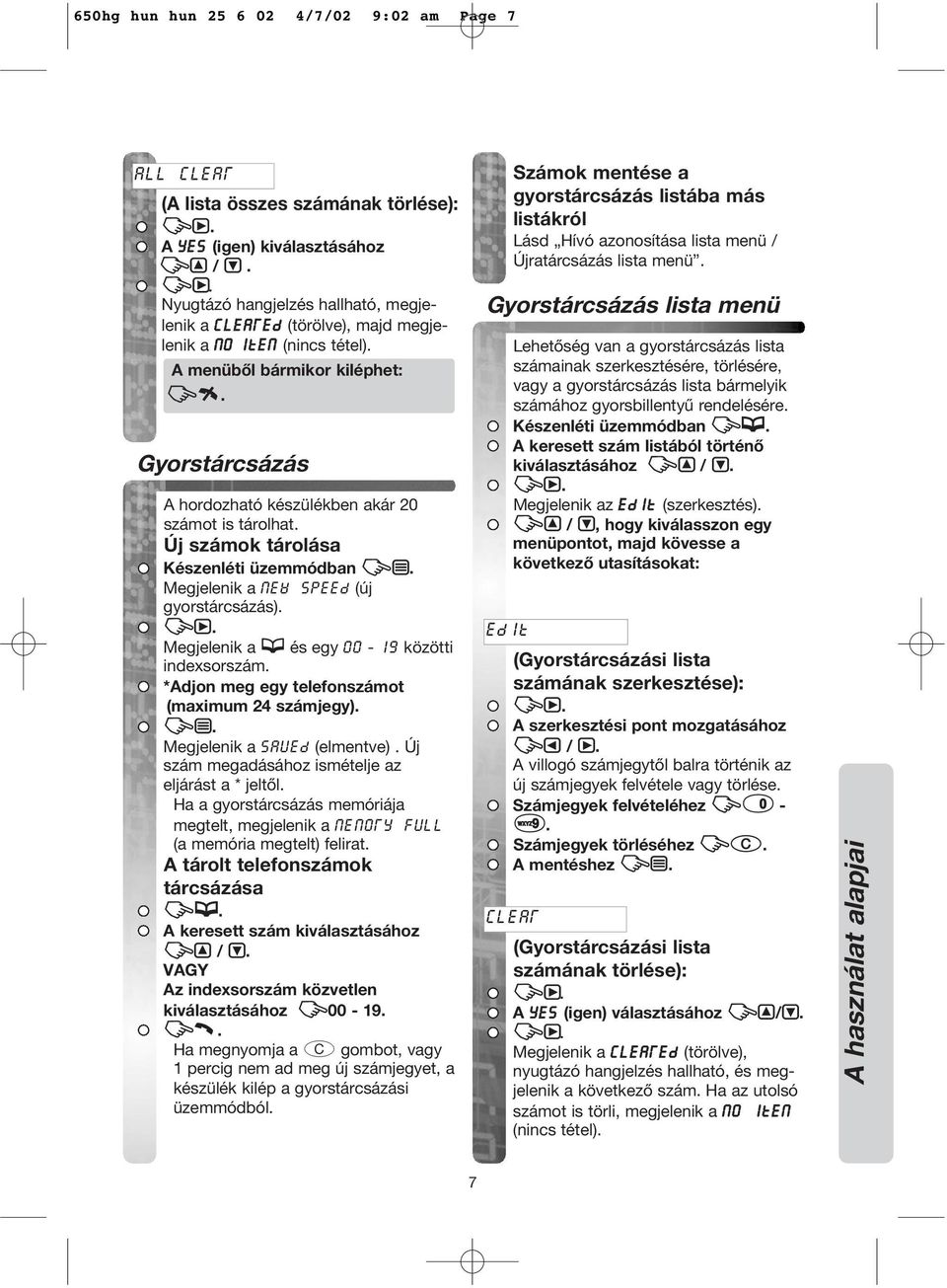

7 650hg hun hun /7/02 9:02 am Page 7 all clear (A lista összes számának törlése): A yes (igen) kiválasztásához ZS / U. Nyugtázó hangjelzés hallható, megjelenik a cleared (törölve), majd megjelenik a no item (nincs tétel). A menüből bármikor kiléphet: Z±. Gyorstárcsázás A hordozható készülékben akár 20 számot is tárolhat. Új számok tárolása Készenléti üzemmódban ZY. Megjelenik a new speed (új gyorstárcsázás). Megjelenik a Á és egy közötti indexsorszám. *Adjon meg egy telefonszámot (maximum 24 számjegy). ZY. Megjelenik a saved (elmentve). Új szám megadásához ismételje az eljárást a * jeltől. Ha a gyorstárcsázás memóriája megtelt, megjelenik a memory full (a memória megtelt) felirat. A tárolt telefonszámok tárcsázása ZÁ. A keresett szám kiválasztásához ZS / U. VAGY Az indexsorszám közvetlen kiválasztásához Z Z. Ha megnyomja a W gombot, vagy 1 percig nem ad meg új számjegyet, a készülék kilép a gyorstárcsázási üzemmódból. Számok mentése a gyorstárcsázás listába más listákról Lásd Hívó azonosítása lista menü / Újratárcsázás lista menü. Gyorstárcsázás lista menü edit Lehetőség van a gyorstárcsázás lista számainak szerkesztésére, törlésére, vagy a gyorstárcsázás lista bármelyik számához gyorsbillentyű rendelésére. Készenléti üzemmódban ZÁ. A keresett szám listából történő kiválasztásához ZS / U. Megjelenik az edit (szerkesztés). ZS / U, hogy kiválasszon egy menüpontot, majd kövesse a következő utasításokat: (Gyorstárcsázási lista számának szerkesztése): A szerkesztési pont mozgatásához ZT / V. A villogó számjegytől balra történik az új számjegyek felvétele vagy törlése. Számjegyek felvételéhez ZK - I. Számjegyek törléséhez ZW. A mentéshez ZY. clear (Gyorstárcsázási lista számának törlése): A yes (igen) választásához ZS/U. Megjelenik a cleared (törölve), nyugtázó hangjelzés hallható, és megjelenik a következő szám. Ha az utolsó számot is törli, megjelenik a no item (nincs tétel). 7

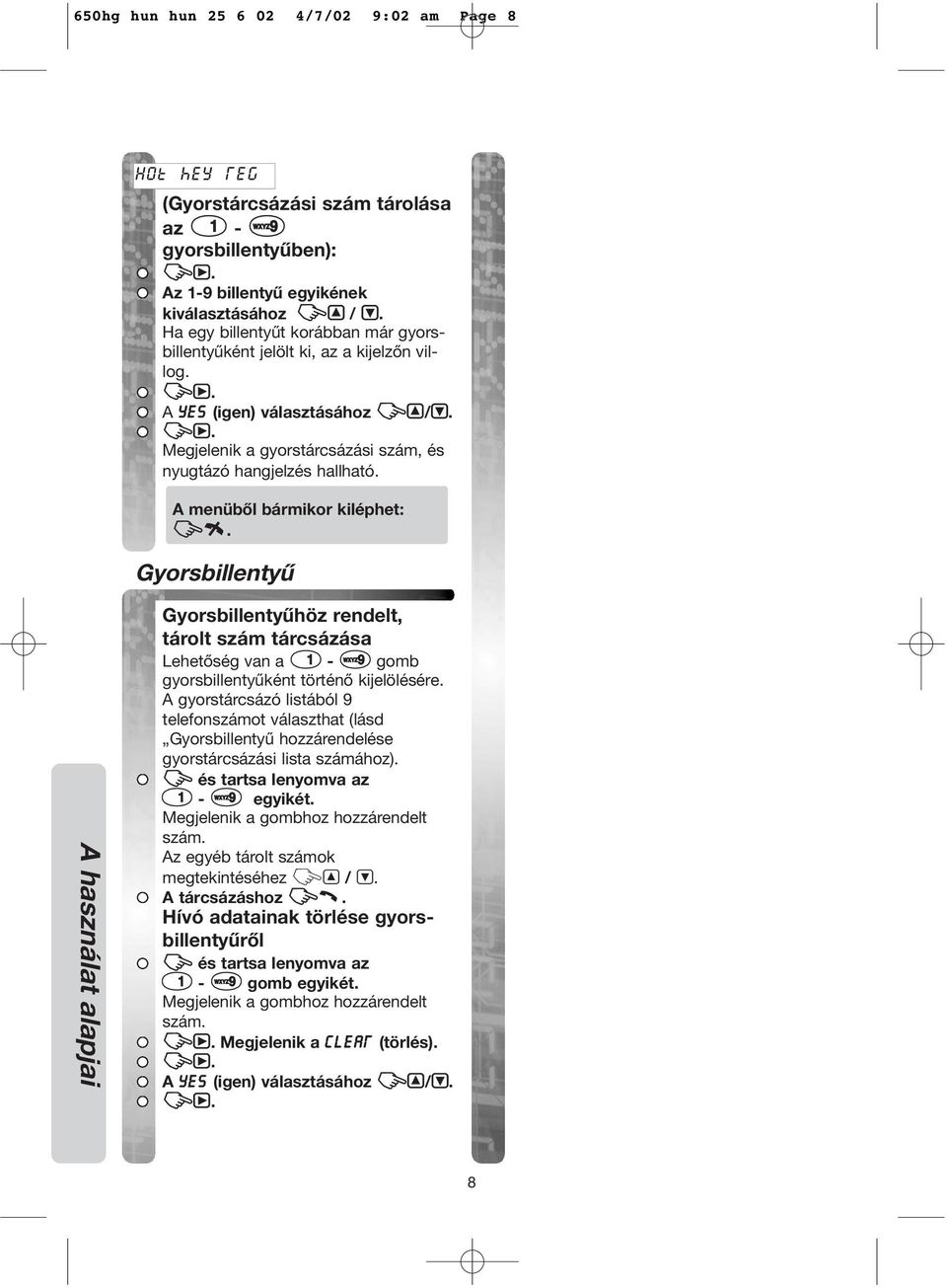

8 650hg hun hun /7/02 9:02 am Page 8 hot key reg (Gyorstárcsázási szám tárolása az A - I gyorsbillentyűben): Az 1-9 billentyű egyikének kiválasztásához ZS / U. Ha egy billentyűt korábban már gyorsbillentyűként jelölt ki, az a kijelzőn villog. A yes (igen) választásához ZS/U. Megjelenik a gyorstárcsázási szám, és nyugtázó hangjelzés hallható. A menüből bármikor kiléphet: Z±. Gyorsbillentyű Gyorsbillentyűhöz rendelt, tárolt szám tárcsázása Lehetőség van a A - I gomb gyorsbillentyűként történő kijelölésére. A gyorstárcsázó listából 9 telefonszámot választhat (lásd Gyorsbillentyű hozzárendelése gyorstárcsázási lista számához). Z és tartsa lenyomva az A - I egyikét. Megjelenik a gombhoz hozzárendelt szám. Az egyéb tárolt számok megtekintéséhez ZS / U. A tárcsázáshoz Z. Hívó adatainak törlése gyorsbillentyűről Z és tartsa lenyomva az A - I gomb egyikét. Megjelenik a gombhoz hozzárendelt szám. Megjelenik a clear (törlés). A yes (igen) választásához ZS/U. 8

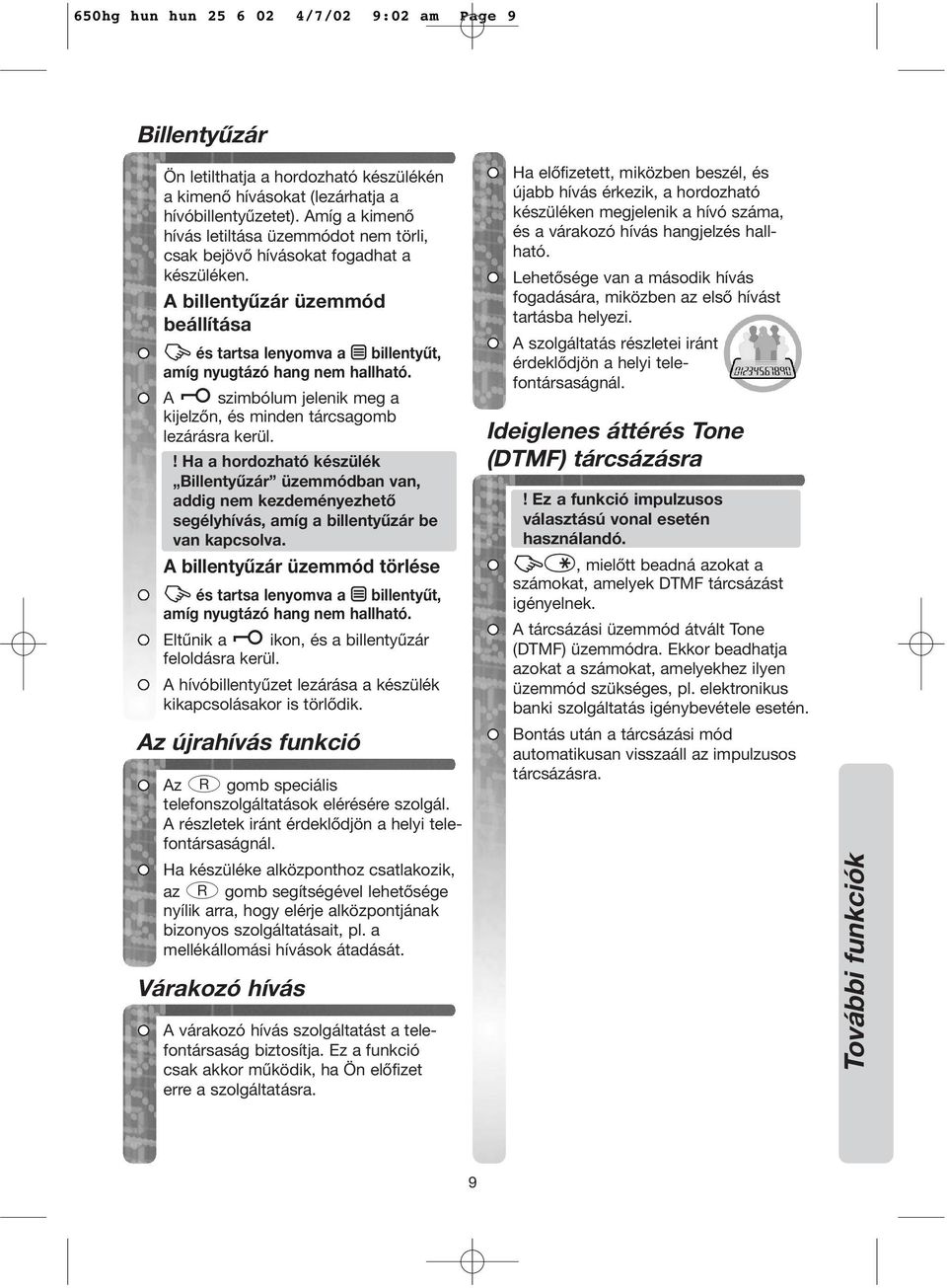

9 650hg hun hun /7/02 9:02 am Page 9 Billentyűzár Ön letilthatja a hordozható készülékén a kimenő hívásokat (lezárhatja a hívóbillentyűzetet). Amíg a kimenő hívás letiltása üzemmódot nem törli, csak bejövő hívásokat fogadhat a készüléken. A billentyűzár üzemmód beállítása Z és tartsa lenyomva a Y billentyűt, amíg nyugtázó hang nem hallható. A Ó szimbólum jelenik meg a kijelzőn, és minden tárcsagomb lezárásra kerül.! Ha a hordozható készülék Billentyűzár üzemmódban van, addig nem kezdeményezhető segélyhívás, amíg a billentyűzár be van kapcsolva. A billentyűzár üzemmód törlése Z és tartsa lenyomva a Y billentyűt, amíg nyugtázó hang nem hallható. Eltűnik a Ó ikon, és a billentyűzár feloldásra kerül. A hívóbillentyűzet lezárása a készülék kikapcsolásakor is törlődik. Az újrahívás funkció Az M gomb speciális telefonszolgáltatások elérésére szolgál. A részletek iránt érdeklődjön a helyi telefontársaságnál. Ha készüléke alközponthoz csatlakozik, az M gomb segítségével lehetősége nyílik arra, hogy elérje alközpontjának bizonyos szolgáltatásait, pl. a mellékállomási hívások átadását. Várakozó hívás A várakozó hívás szolgáltatást a telefontársaság biztosítja. Ez a funkció csak akkor működik, ha Ön előfizet erre a szolgáltatásra. Ha előfizetett, miközben beszél, és újabb hívás érkezik, a hordozható készüléken megjelenik a hívó száma, és a várakozó hívás hangjelzés hallható. Lehetősége van a második hívás fogadására, miközben az első hívást tartásba helyezi. A szolgáltatás részletei iránt érdeklődjön a helyi telefontársaságnál. Ideiglenes áttérés Tone (DTMF) tárcsázásra! Ez a funkció impulzusos választású vonal esetén használandó. ZJ, mielőtt beadná azokat a számokat, amelyek DTMF tárcsázást igényelnek. A tárcsázási üzemmód átvált Tone (DTMF) üzemmódra. Ekkor beadhatja azokat a számokat, amelyekhez ilyen üzemmód szükséges, pl. elektronikus banki szolgáltatás igénybevétele esetén. Bontás után a tárcsázási mód automatikusan visszaáll az impulzusos tárcsázásra. További funkciók 9
