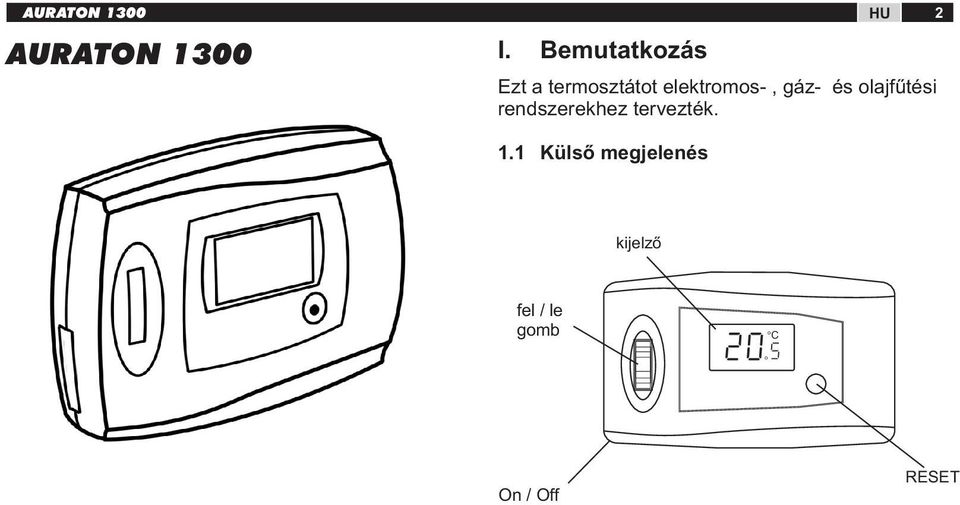

1 AURATON 1300 AURATON 1300 I. Bemutatkzás Ezt a termsztátt elektrms-, gáz- és lajfűtési rendszerekhez tervezték. 1.1 Külső megjelenés HU 2 kijelző fel / le gmb On / Off RESET

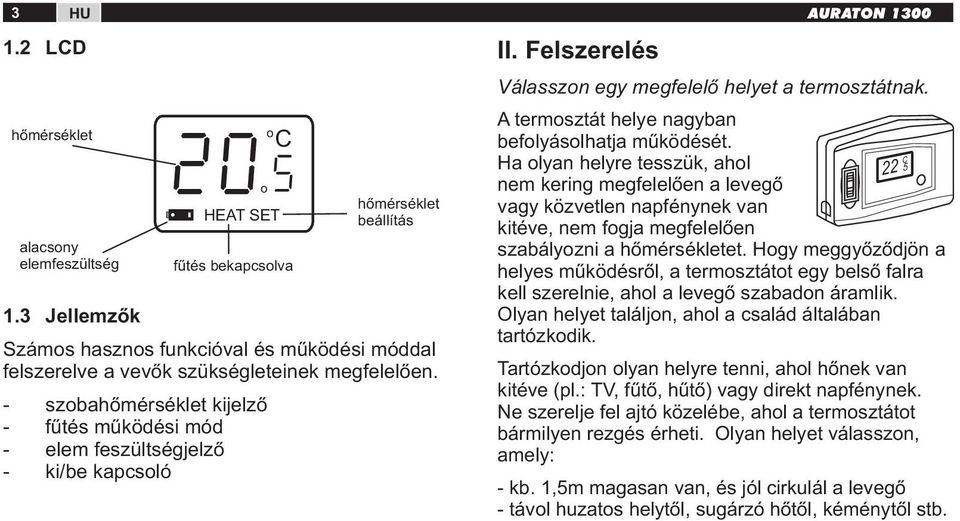

2 3 HU 1.2 LD hőmérséklet alacsny elemfeszültség 1.3 Jellemzők HEAT SET Száms haszns funkcióval és működési móddal felszerelve a vevők szükségleteinek megfelelően. - szbahőmérséklet kijelző - fűtés működési mód - elem feszültségjelző - ki/be kapcsló fűtés bekapcslva hőmérséklet beállítás II. Felszerelés Válasszn egy megfelelő helyet a termsztátnak. A termsztát helye nagyban beflyáslhatja működését. Ha lyan helyre tesszük, ahl nem kering megfelelően a levegő vagy közvetlen napfénynek van kitéve, nem fgja megfelelően AURATON szabályzni a hőmérsékletet. Hgy meggyőződjön a helyes működésről, a termsztátt egy belső falra kell szerelnie, ahl a levegő szabadn áramlik. Olyan helyet találjn, ahl a család általában tartózkdik. Tartózkdjn lyan helyre tenni, ahl hőnek van kitéve (pl.: TV, fűtő, hűtő) vagy direkt napfénynek. Ne szerelje fel ajtó közelébe, ahl a termsztátt bármilyen rezgés érheti. Olyan helyet válasszn, amely: - kb. 1,5m magasan van, és jól cirkulál a levegő - távl huzats helytől, sugárzó hőtől, kéménytől stb.

3 AURATON Felszerelés: - szerelje fel a falra a termsztátt - távlítsa el az elülső brítót a csavark meglazításával ( lásd a képen) - jelölje be a lyukak helyét és egyengesse a falból kijövő vezetéket a lyukba a knnektr mellett. - Fúrjn két lyukat a falba és helyezze bele a tipliket óvatsan a lyukakba - Szerelje fel óvatsan a termsztátt a falra a két csavar segítségével 2.2 Kábelek összekötése Az Auratn 1300-as termsztát egyszerű fűtési rendszerhez használható. A termsztátn belül 3 felcímkézett terminál van: OM, N, NO. A legtöbb esetben a OM és a NO nem használandó. L N NO OM N fűtő HU 4 OM NO N a lyukak helye 2.3 Hőmérséklet időtartam Ez a be/ki kapcslási hőmérséklet különbségét jelenti. A gyár által előre beállíttt különbség: +/- 0,5 elsius fk. Például 20 elsius fk van beállítva. A fűtés akkr lép működésbe, ha a szbahőmérséklet leesik 19,5elsius fkra, és kikapcsl, ha a hőmérséklet eléri a 20,5 elsius fkt.

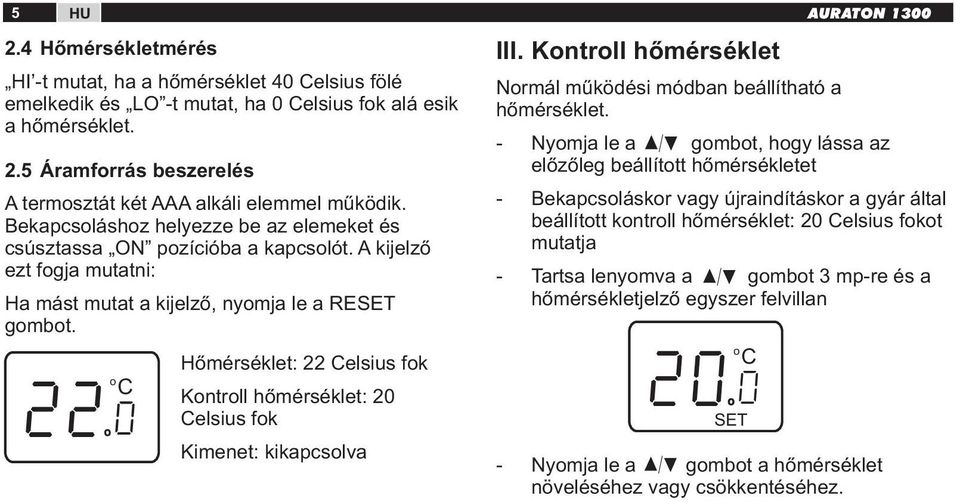

4 5 HU 2.4 Hőmérsékletmérés HI -t mutat, ha a hőmérséklet 40 elsius fölé emelkedik és LO -t mutat, ha 0 elsius fk alá esik a hőmérséklet. 2.5 Áramfrrás beszerelés A termsztát két AAA alkáli elemmel működik. Bekapcsláshz helyezze be az elemeket és csúsztassa ON pzícióba a kapcslót. A kijelző ezt fgja mutatni: Ha mást mutat a kijelző, nymja le a RESET gmbt. Hőmérséklet: 22 elsius fk Kntrll hőmérséklet: 20 elsius fk Kimenet: kikapcslva III. Kntrll hőmérséklet Nrmál működési módban beállítható a hőmérséklet. - Nymja le a gmbt, hgy lássa az előzőleg beállíttt hőmérsékletet - Bekapcsláskr vagy újraindításkr a gyár által beállíttt kntrll hőmérséklet: 20 elsius fkt mutatja - Tartsa lenymva a gmbt 3 mp-re és a hőmérsékletjelző egyszer felvillan SET AURATON Nymja le a gmbt a hőmérséklet növeléséhez vagy csökkentéséhez.

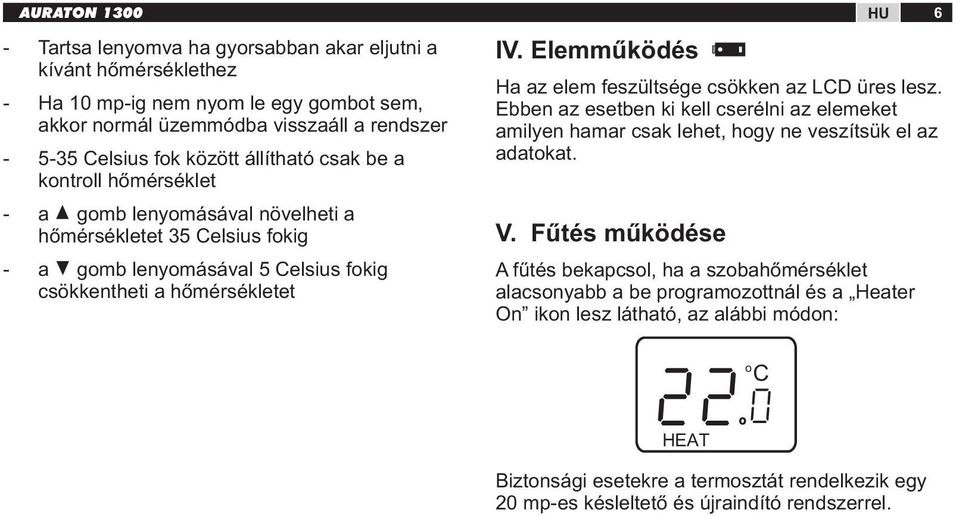

5 AURATON Tartsa lenymva ha gyrsabban akar eljutni a kívánt hőmérséklethez - Ha 10 mp-ig nem nym le egy gmbt sem, akkr nrmál üzemmódba visszaáll a rendszer elsius fk között állítható csak be a kntrll hőmérséklet - a gmb lenymásával növelheti a hőmérsékletet 35 elsius fkig - a gmb lenymásával 5 elsius fkig csökkentheti a hőmérsékletet IV. Elemműködés Ha az elem feszültsége csökken az LD üres lesz. Ebben az esetben ki kell cserélni az elemeket amilyen hamar csak lehet, hgy ne veszítsük el az adatkat. V. Fűtés működése HU A fűtés bekapcsl, ha a szbahőmérséklet alacsnyabb a be prgramzttnál és a Heater On ikn lesz látható, az alábbi módn: 6 HEAT Biztnsági esetekre a termsztát rendelkezik egy 20 mp-es késleltető és újraindító rendszerrel.

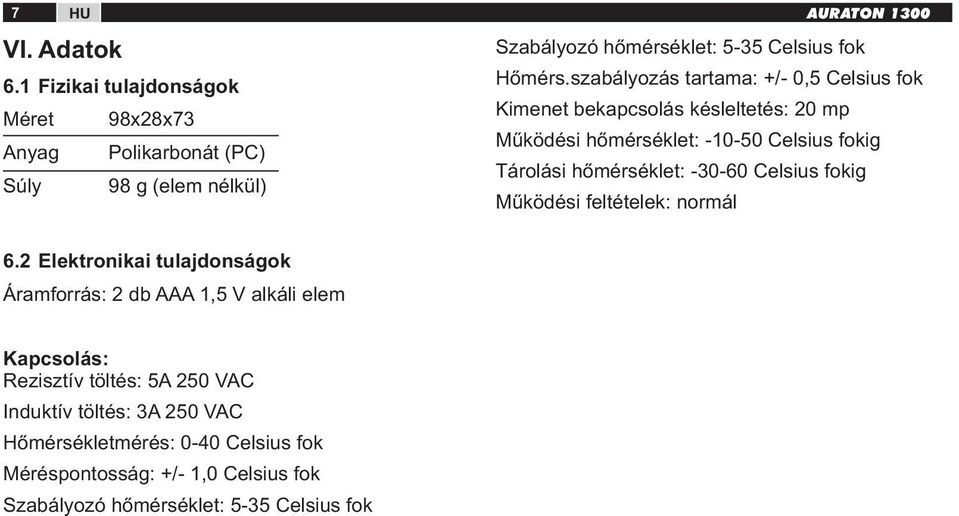

6 7 HU VI. Adatk 6.1 Fizikai tulajdnságk Méret 98x28x73 Anyag Plikarbnát (P) Súly 98 g (elem nélkül) AURATON 1300 Szabályzó hőmérséklet: 5-35 elsius fk Hőmérs.szabályzás tartama: +/- 0,5 elsius fk Kimenet bekapcslás késleltetés: 20 mp Működési hőmérséklet: elsius fkig Tárlási hőmérséklet: elsius fkig Működési feltételek: nrmál 6.2 Elektrnikai tulajdnságk Áramfrrás: 2 db AAA 1,5 V alkáli elem Kapcslás: Rezisztív töltés: 5A 250 VA Induktív töltés: 3A 250 VA Hőmérsékletmérés: 0-40 elsius fk Méréspntsság: +/- 1,0 elsius fk Szabályzó hőmérséklet: 5-35 elsius fk
