1 Szerelési utasítás Szabályozókészülék Logamatic 4323 Szakemberek számára Szerelés előtt figyelmesen olvassa el /2008 HU

2 Tartalomjegyzék 1 Biztonság Ehhez az utasításhoz Rendeltetésszerű használat Szabványok és irányelvek Az alkalmazott szimbólumok magyarázata Tartsa be ezeket az utasításokat Fontos tudnivalók az üzembe helyezéshez A szabályozókészülék tisztítása Megsemmisítés Szerelés Szállítási terjedelem A felállítási helyiséggel szemben támasztott követelmények Tudnivalók az elektromos installáláshoz Készülékszerelés Modulok ki- és beszerelése Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

3 Biztonság 1 1 Biztonság 1.1 Ehhez az utasításhoz Ez az szerelési utasítás fontos információkat tartalmaz a Logamatic 4323 szabályozókészülék biztonságos és szakszerű szerelésével kapcsolatban. A szerelési utasítás olyan szakemberek számára készült, akik - szakképzettségük és tapasztalataik alapján - a fűtési rendszerek és a vízszerelés területén megfelelő ismeretekkel rendelkeznek. Csak akkor végezze el saját maga a szerelési munkákat, ha megfelelő szakképzettséggel rendelkezik. Magyarázza el Ügyfelének a készülék működését és kezelését. FIGYELEM! VIGYÁZAT! ÉLETVESZÉLY A terméktől kiinduló veszély azt jelzi, hogy kielégítő megelőző intézkedések nélkül súlyos baleset, esetleg halálos sérülés történhet. SÉRÜLÉSVESZÉLY/ BERENDEZÉS-KÁROSODÁS Potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérülésekhez vagy anyagi károkhoz vezethet. 1.2 Rendeltetésszerű használat A Logamatic 4323 szabályozókészülék társasházakban, lakóparkokban és egyéb épületekben üzemeltetett fűtési rendszerek szabályozására és ellenőrzésére szolgál. HASZNÁLATI TUDNIVALÓ A készülék optimális használatával és beállításával kapcsolatos ötletek, továbbá egyéb hasznos információk. 1.3 Szabványok és irányelvek Az általános elektromos installáláshoz EN szerinti fix bekötéseket alkalmazzon. A kábelcsatlakozás vakolat alatti, falon kívüli vagy kábelcsatornában történő bekötésre egyaránt alkalmas. 1.5 Tartsa be ezeket az utasításokat. A szabályozókészülékeket csak rendeltetésszerűen és kifogástalan állapotban szabad használni. A szabályozókészüléken végzendő munkák megkezdése előtt figyelmesen olvassa át ezt a szerelési utasítást. Ez a termék felépítését és üzemi viszonyait tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőséget a CE jelzés tanúsítja. A termék megfelelőségi nyilatkozata megtalálható a internet-címen vagy az illetékes Buderus képviseletnél igényelhető. 1.4 Az alkalmazott szimbólumok magyarázata Két, figyelemfelhívó szavakkal jelölt veszélyfokozat különböztethető meg: FIGYELEM! ÉLETVESZÉLY az elektromos áram miatt! Ügyeljen arra, hogy a szerelést, az elektromos kábelezést, az első üzembe helyezést, valamint a karbantartást és a javítást csak megfelelő szakemberek végezzék, a rá vonatkozó műszaki szabályok betartása mellett. Ennek során a helyi előírásokat is be kell tartani! Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 3

4 1 Biztonság FIGYELEM! VIGYÁZAT! VIGYÁZAT! VIGYÁZAT! ÉLETVESZÉLY az elektromos áram miatt! Ügyeljen arra, hogy minden elektromos munkát csak arra jogosult szakemberek végezzenek. A szabályozókészülék kinyitása előtt: a szabályozót minden pólust megszakítva áramtalanítsa és biztosítsa véletlenszerű visszakapcsolással szemben. SÉRÜLÉSVESZÉLY/ BERENDEZÉS-KÁROSODÁS kezelési hiba miatt! A kezelési hibák személyi sérülésekhez és/vagy anyagi károkhoz vezethetnek. Gondoskodjon róla, hogy gyerekek felügyelet nélkül ne kezelhessék a készüléket, illetve ne játsszanak vele. Gondoskodjon róla, hogy csak olyan személyek férhessenek hozzá a készülékhez, akik szakszerűen tudják kezelni azt. KÉSZÜLÉK-KÁROSODÁS elektrosztatikus kisülés miatt (ESD)! Testének elektrosztatikus kisütése céljából a modulok kicsomagolása előtt érintsen meg egy villamosan vezető és földelt tárgyat. KÉSZÜLÉK-KÁROSODÁS por és szennyeződés miatt! Amíg lehet, a szabályozókészüléket annak csomagolásában tartsa. A szabályozókészüléket a szerelési helytől távol tárolja. HASZNÁLATI TUDNIVALÓ Csak eredeti Buderus alkatrészeket használjon. A nem eredeti Buderus alkatrészek miatt bekövetkezett károkért a Buderus semmilyen felelősséget nem vállal. 1.6 Fontos tudnivalók az üzembe helyezéshez A szabályozókészülék bekapcsolása előtt ellenőrizze, hogy a szabályozókészüléken és a funkciómodulokon lévő kézikapcsolók "AUT" állásban vannak-e. A rendszer üzemeltetőjének a tájékoztatásához a szabályozókészülék kezelési útmutatójában van egy beállítási jegyzőkönyv. Feltétlenül írja be oda az üzembe helyezéskor elvégzett beállításokat és a fűtőkörök hozzárendelését. 1.7 A szabályozókészülék tisztítása Csak nedves kendővel tisztítsa a szabályozókészüléket. 1.8 Megsemmisítés A környezetvédelmi előírásoknak megfelelően semmisítse meg a szabályozókészülék csomagolóanyagát. Az elektronikus alkatrészek nem dobhatók a háztartási hulladékok közé. A cserére szoruló szabályozókészülék megsemmisítését egy arra kijelölt helyen környezetkímélő módon végeztesse el. A megsemmisítés során ügyeljen arra, hogy a CM431 modulban található lítiumelemet vegye ki a szabályozóból és külön gondoskodjon annak ártalmatlanításáról. HASZNÁLATI TUDNIVALÓ Ügyeljen arra, hogy egy szabványos leválasztó berendezés rendelkezésre álljon a hálózatról történő, minden pólust megszakító kikapcsoláshoz. Ha nincs leválasztó berendezés, be kell építenie egyet. 4 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

5 Szerelés 2 2 Szerelés 2.1 Szállítási terjedelem Logamatic 4323 szabályozókészülék MEC2 kezelőegység Különféle érzékelők Szerelési anyagok csavarokkal, tiplikkel, biztosítékkal Műszaki dokumentumok szerelési utasítással, szervizutasítással, kezelési útmutatóval és kapcsolási rajzzal 2.2 A felállítási helyiséggel szemben támasztott követelmények A Logamatic 4323 szabályozókészülék falra szerelhető kivitelű. A pincében és a fűtőhelyiségben egyaránt felszerelhető. A falfelületnek simának kell lennie. Az esetleges felületi egyenetlenségeket kiegyenlítő elemekkel korrigálhatja. 2.3 Tudnivalók az elektromos installáláshoz Ha a helyi áramszolgáltató vállalatok engedélyezik, az egyszerű installálás érdekében a 230 V-os berendezéshez H05VV-FxG típusú vezetékek használatát javasoljuk. (Ha a vezetékek 75 C-nál magasabb hőmérsékletű alkatrészekkel érintkeznek, akkor a H05V2V2-FxG típusú kábeleket kell alkalmazni.) Törpefeszültségű vezetékekként max. 3 x 0,75 mm 2 keresztmetszetű hajlékony vezetékeket kell használni. A vezetékeket célszerű kábelcsatornákban vezetni. A vezetékek húzásmentesítéséről a kivitelezőnek kell gondoskodnia. HASZNÁLATI TUDNIVALÓ Elektromágneses összeférhetőségi (EMV) ajánlások a vezetékek elhelyezéséhez. Az összeférhetőségi problémák lehetőségének kizárása érdekében a szabályozókészüléken kívül gondoskodjon a 230 V-os vezetékek és a törpefeszültségű vezetékek következetes szétválasztásáról (például egy kábelcsatorna a 230 V-os vezetékek, egy másik pedig a törpefeszültségű vezetékek számára). Erős zavaroknak kitett környezetben, illetve erős zavaroknak kitett vezetékek esetén csak árnyékolt vezetékeket használjon. Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 5

6 2 Szerelés 2.4 Készülékszerelés Úgy válassza meg az elhelyezési magasságot, hogy a végszerelés könnyen elvégezhető legyen. Ajánlott magasság: kb. 1,6 m a padlótól a készülék felső széléig. Vegye ki a fúrósablont a szabályozó dobozának fedeléből ( 1. ábra). A fúrósablon segítségével jelölje fel a falra a szabályozókészülék megfelelő rögzítőfuratainak a helyét. HASZNÁLATI TUDNIVALÓ A szabályozóhoz mellékelt műanyag lapot ( 8. ábra, 9. oldal) később védelemként alulról rá kell nyomni a szabályozókészülékre. Szereléskor ennek az elemnek a magasságát célszerű figyelembe venni. 1. ábra Fúrósablon 1 felrakóperem vízmértékhez (Anlegekante für Wasserwaage) 2 fúrósablon faliszereléshez (Bohrschablone für Wandmontage) Ezután fúrja be a falba a felerősítő-furatokat. Helyezze be a mellékelt tipliket a furatokba. Csavarozza le és vegye le a szabályozókészülékről a fedelét ( 2. ábra). 2. ábra A szabályozókészülék fedele, csavarok oldása 6 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

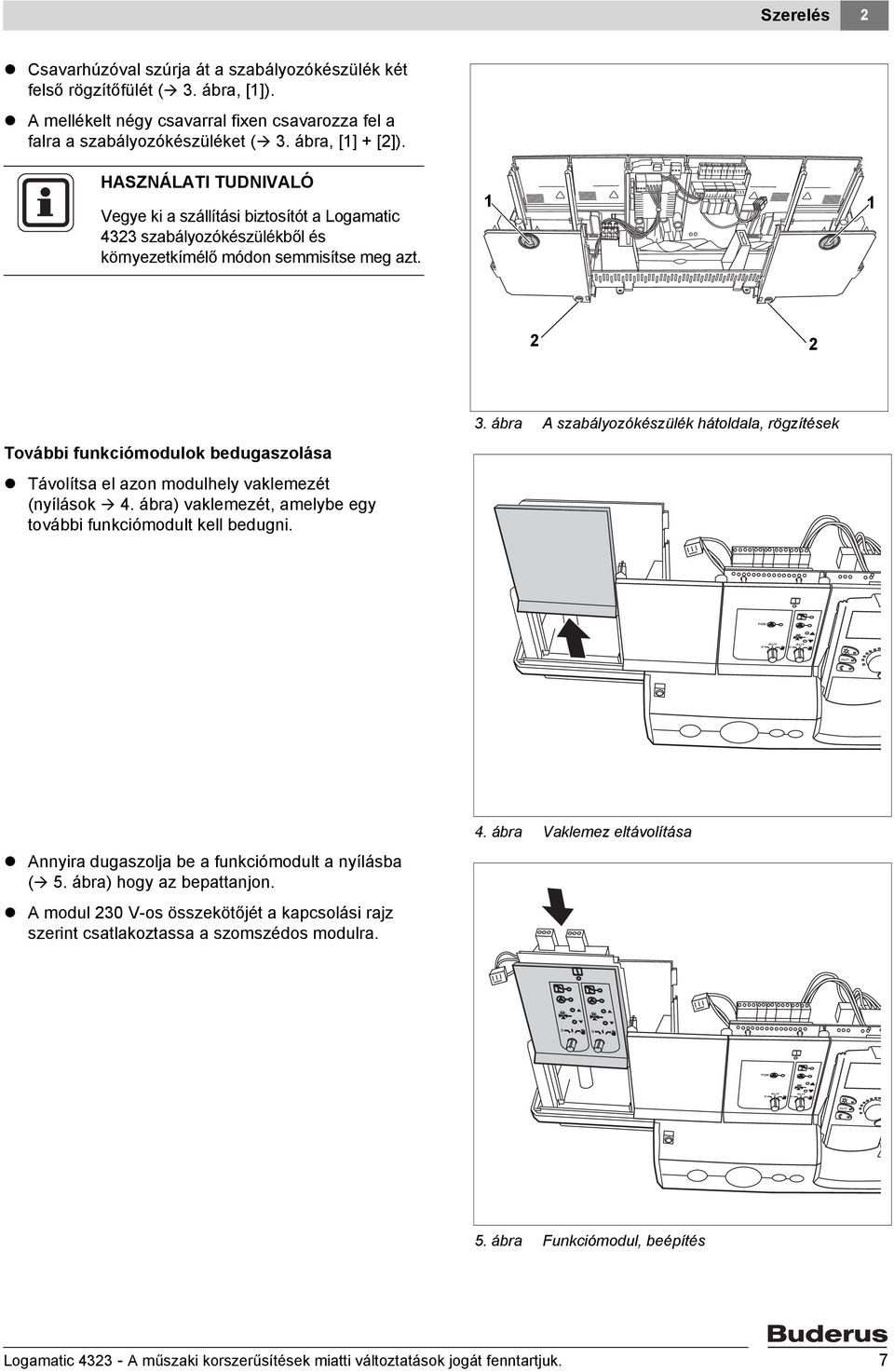

7 Szerelés 2 Csavarhúzóval szúrja át a szabályozókészülék két felső rögzítőfülét ( 3. ábra, [1]). A mellékelt négy csavarral fixen csavarozza fel a falra a szabályozókészüléket ( 3. ábra, [1] + [2]). HASZNÁLATI TUDNIVALÓ Vegye ki a szállítási biztosítót a Logamatic 4323 szabályozókészülékből és környezetkímélő módon semmisítse meg azt További funkciómodulok bedugaszolása Távolítsa el azon modulhely vaklemezét (nyílások 4. ábra) vaklemezét, amelybe egy további funkciómodult kell bedugni. 3. ábra A szabályozókészülék hátoldala, rögzítések Annyira dugaszolja be a funkciómodult a nyílásba ( 5. ábra) hogy az bepattanjon. A modul 230 V-os összekötőjét a kapcsolási rajz szerint csatlakoztassa a szomszédos modulra. 4. ábra Vaklemez eltávolítása 5. ábra Funkciómodul, beépítés Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 7

8 2 Szerelés Vezetékek elhelyezése és hálózati csatlakozás Az előzőleg elhelyezett és a kivitelező által húzásmentesített vezetékeket hátulról vezesse be a szabályozóba, majd vágja le azokat a megfelelő hosszúságúra. Távolítsa el a vezetékvégek köpenyszigetelését. Távolítsa el a vezetékerek érszigetelését, majd az ereket előírásszerűen kösse a hozzájuk tartozó kapcsokra ( 6. ábra). A kapcsokat a rájuk csavarozott vezetékekkel együtt a kapcsolási rajz szerint dugaszolja be a modulokba. ÉLETVESZÉLY az elektromos áram miatt! FIGYELEM! Valamelyik érnek a kapcsokról történő véletlen lelazulása miatt a 230 V és a törpefeszültség között előforduló feszültségáthúzás veszélyét meg kell akadályozni. Ezért minden vezeték vezetékereit kölcsönösen rögzítse (például kábelkötözőkkel) vagy csak nagyon rövid szakaszon távolítsa el a vezetékköpenyt. 6. ábra Vezetékfektetés Előírásszerűen távolítsa el a hálózati tápvezeték érszigetelését, majd fixen kösse be azt a 3-pólusú kapocslécre ( 7. ábra). 7. ábra Hálózati csatlakozás 8 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

9 Szerelés 2 A készülék lezárása Vegye ki a mellékelt műanyag lapot a csomagolásból. (Ez a lap alsó védelemre szolgál.) A rovátkolt részen ( 8. ábra, [1]) oldalvágóval vagy hasonló szerszámmal vágja ki a lapot azokon a helyeken, ahol a vezetékeket bevezeti a készülékbe. 1 ÉLETVESZÉLY az elektromos áram miatt! FIGYELEM! Az éles sorjáknál megsérülhetnek az elektromos vezetékek. Szüntesse meg a lapon keletkezett éles sorjákat. Alulról dugja rá a lapot a szabályozóra. Felülről helyezze fel a készülékfedelet, majd csavarozza fel. Az üzembe helyezési munkák befejezése után távolítsa el a fóliát az átlátszó burkolatról. 8. ábra Műanyag lap Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 9

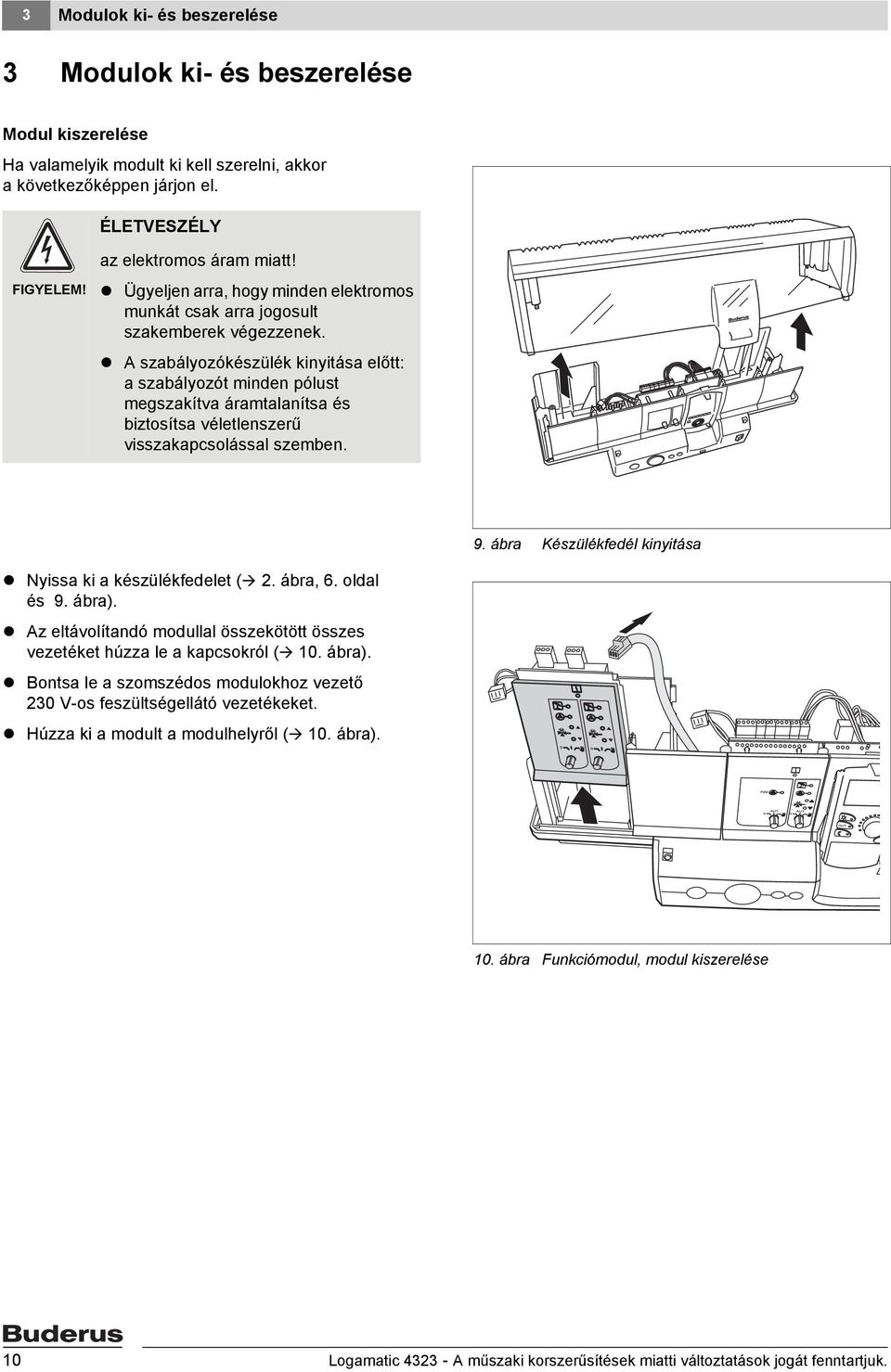

10 3 Modulok ki- és beszerelése 3 Modulok ki- és beszerelése Modul kiszerelése Ha valamelyik modult ki kell szerelni, akkor a következőképpen járjon el. ÉLETVESZÉLY FIGYELEM! az elektromos áram miatt! Ügyeljen arra, hogy minden elektromos munkát csak arra jogosult szakemberek végezzenek. A szabályozókészülék kinyitása előtt: a szabályozót minden pólust megszakítva áramtalanítsa és biztosítsa véletlenszerű visszakapcsolással szemben. 9. ábra Készülékfedél kinyitása Nyissa ki a készülékfedelet ( 2. ábra, 6. oldal és 9. ábra). Az eltávolítandó modullal összekötött összes vezetéket húzza le a kapcsokról ( 10. ábra). Bontsa le a szomszédos modulokhoz vezető 230 V-os feszültségellátó vezetékeket. Húzza ki a modult a modulhelyről ( 10. ábra). 10. ábra Funkciómodul, modul kiszerelése 10 Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

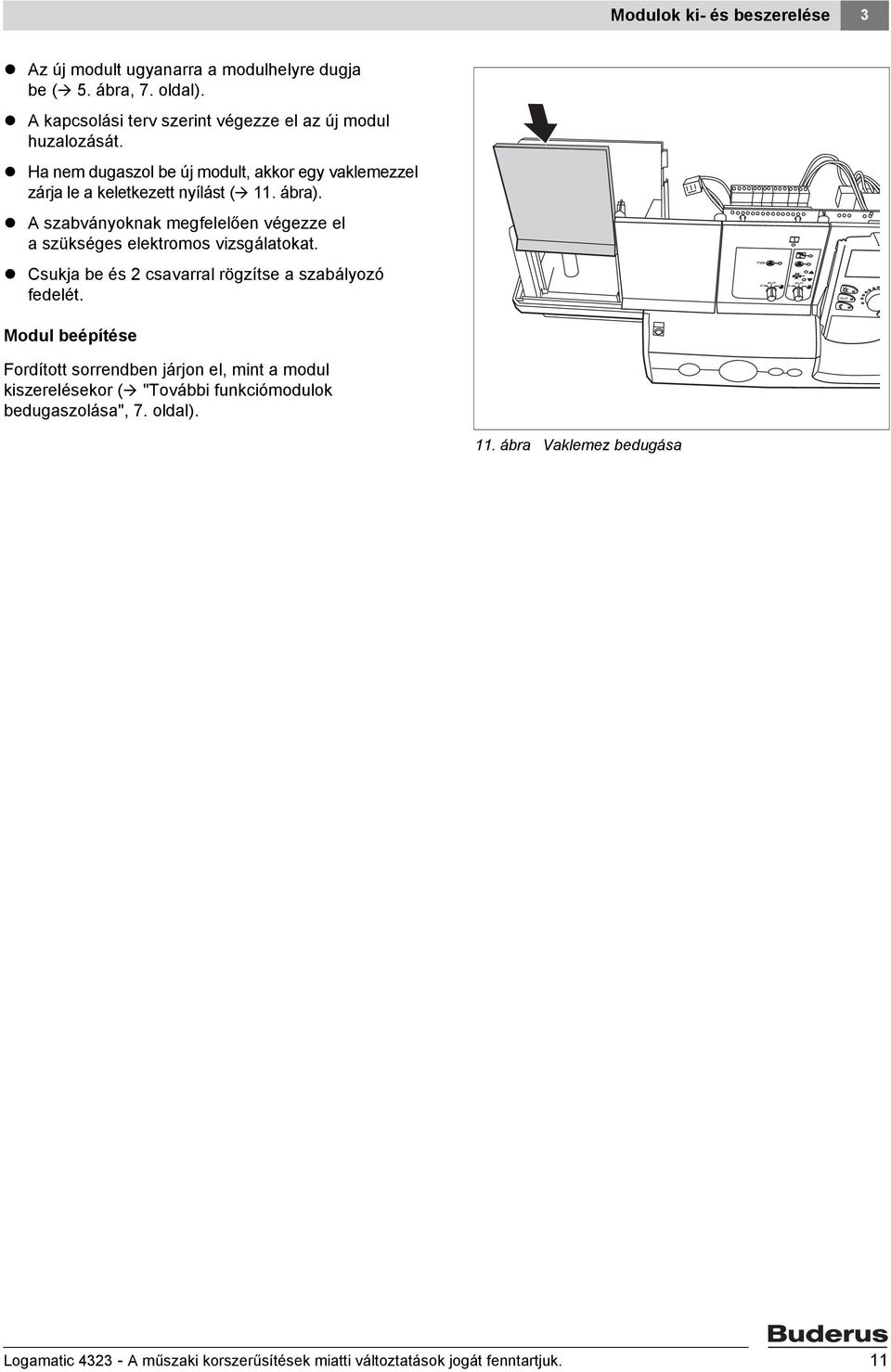

11 Modulok ki- és beszerelése 3 Az új modult ugyanarra a modulhelyre dugja be ( 5. ábra, 7. oldal). A kapcsolási terv szerint végezze el az új modul huzalozását. Ha nem dugaszol be új modult, akkor egy vaklemezzel zárja le a keletkezett nyílást ( 11. ábra). A szabványoknak megfelelően végezze el a szükséges elektromos vizsgálatokat. Csukja be és 2 csavarral rögzítse a szabályozó fedelét. Modul beépítése Fordított sorrendben járjon el, mint a modul kiszerelésekor ( "További funkciómodulok bedugaszolása", 7. oldal). 11. ábra Vaklemez bedugása Logamatic A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 11
