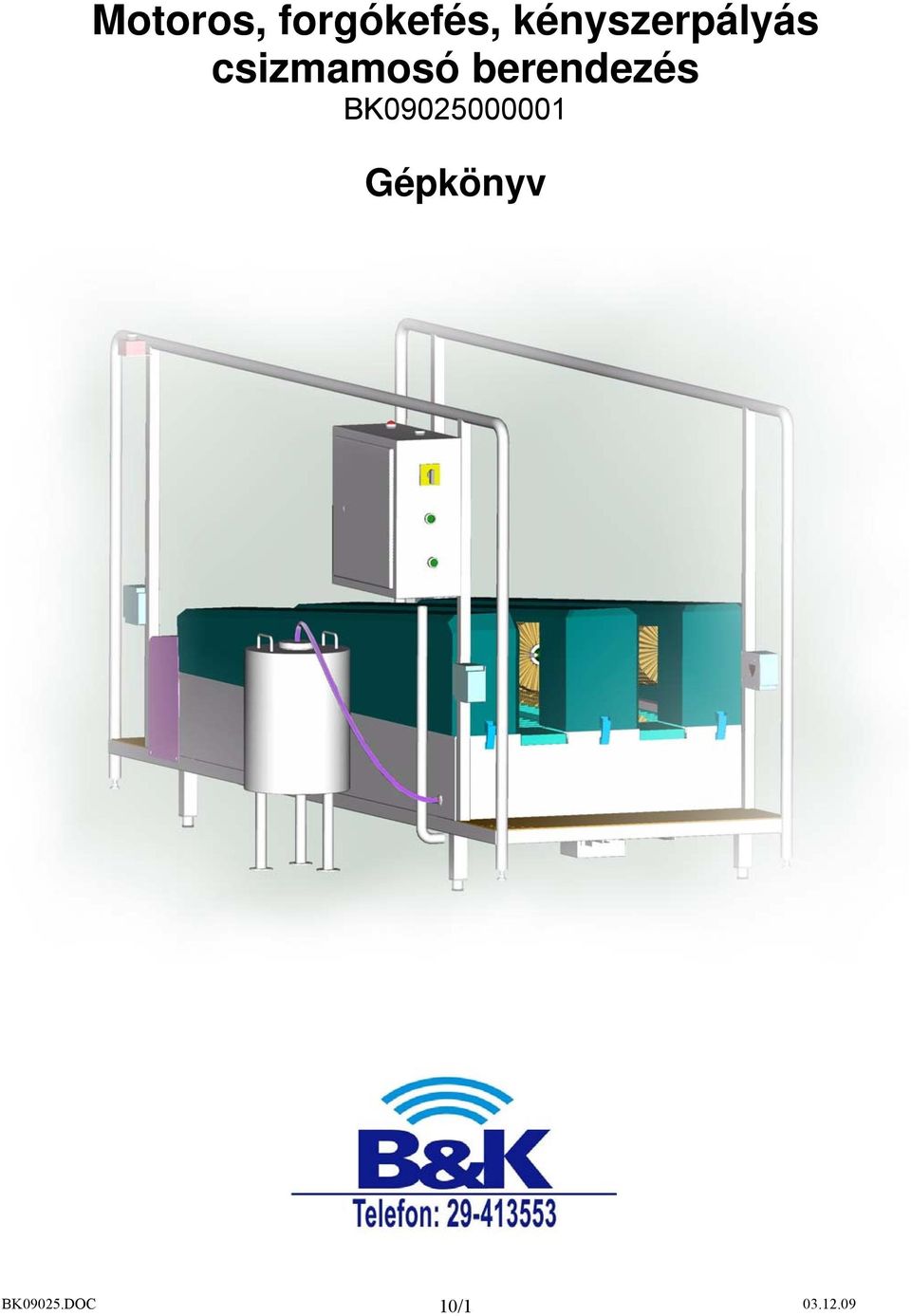

1 Motoros, forgókefés, kényszerpályás csizmamosó berendezés BK Gépkönyv BK09025.DOC 10/1

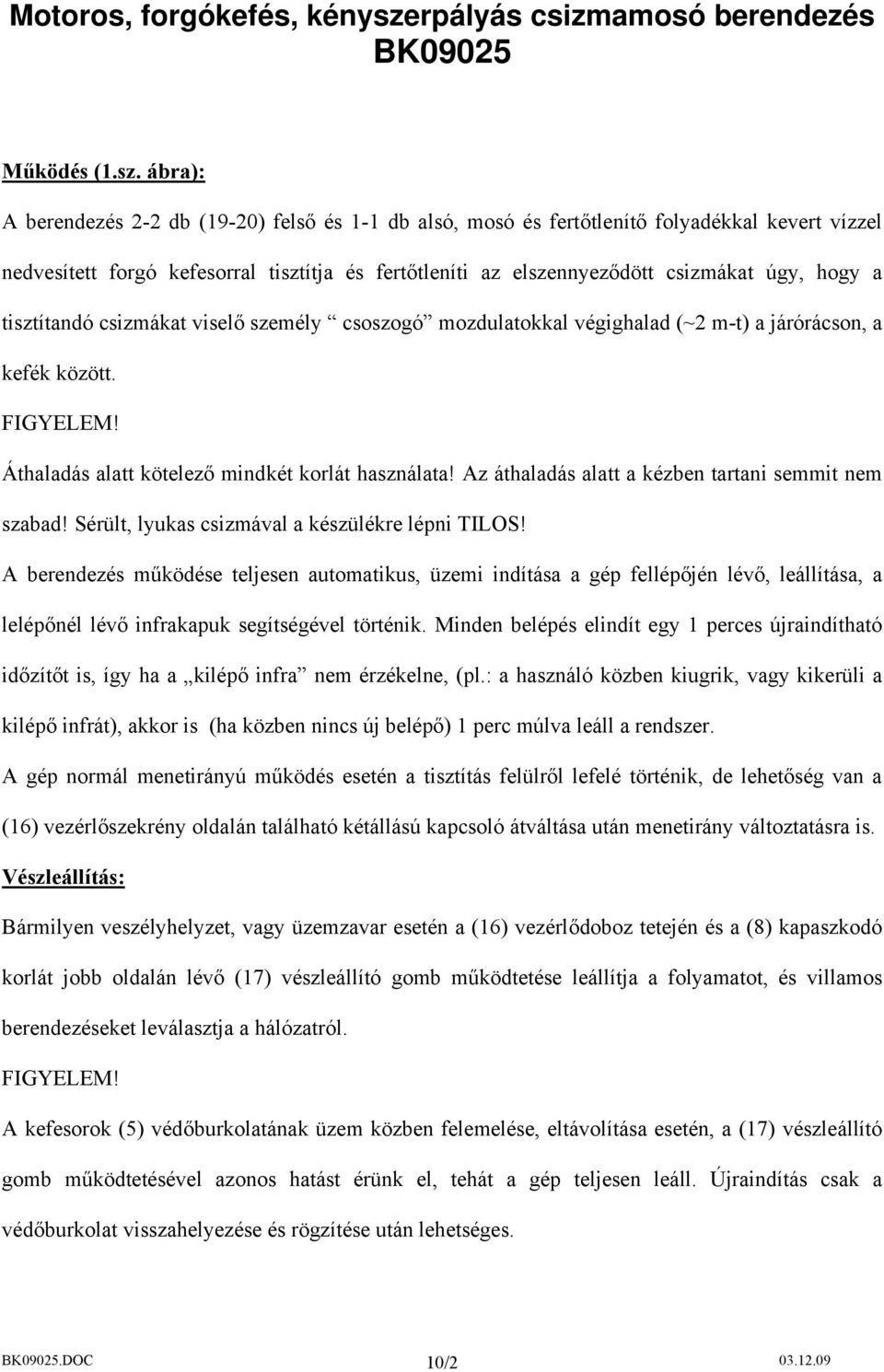

2 Motoros, forgókefés, kényszerpályás csizmamosó berendezés BK09025 Működés (1.sz. ábra): A berendezés 2-2 db (19-20) felső és 1-1 db alsó, mosó és fertőtlenítő folyadékkal kevert vízzel nedvesített forgó kefesorral tisztítja és fertőtleníti az elszennyeződött csizmákat úgy, hogy a tisztítandó csizmákat viselő személy csoszogó mozdulatokkal végighalad (~2 m-t) a járórácson, a kefék között. FIGYELEM! Áthaladás alatt kötelező mindkét korlát használata! Az áthaladás alatt a kézben tartani semmit nem szabad! Sérült, lyukas csizmával a készülékre lépni TILOS! A berendezés működése teljesen automatikus, üzemi indítása a gép fellépőjén lévő, leállítása, a lelépőnél lévő infrakapuk segítségével történik. Minden belépés elindít egy 1 perces újraindítható időzítőt is, így ha a kilépő infra nem érzékelne, (pl.: a használó közben kiugrik, vagy kikerüli a kilépő infrát), akkor is (ha közben nincs új belépő) 1 perc múlva leáll a rendszer. A gép normál menetirányú működés esetén a tisztítás felülről lefelé történik, de lehetőség van a (16) vezérlőszekrény oldalán található kétállású kapcsoló átváltása után menetirány változtatásra is. Vészleállítás: Bármilyen veszélyhelyzet, vagy üzemzavar esetén a (16) vezérlődoboz tetején és a (8) kapaszkodó korlát jobb oldalán lévő (17) vészleállító gomb működtetése leállítja a folyamatot, és villamos berendezéseket leválasztja a hálózatról. FIGYELEM! A kefesorok (5) védőburkolatának üzem közben felemelése, eltávolítása esetén, a (17) vészleállító gomb működtetésével azonos hatást érünk el, tehát a gép teljesen leáll. Újraindítás csak a védőburkolat visszahelyezése és rögzítése után lehetséges. BK09025.DOC 10/2

ábra): A berendezés 2-2 db (19-20) felső és 1-1 db alsó, mosó és fertőtlenítő folyadékkal kevert vízzel nedvesített forgó kefesorral tisztítja és fertőtleníti az elszennyeződött csizmákat úgy, hogy a

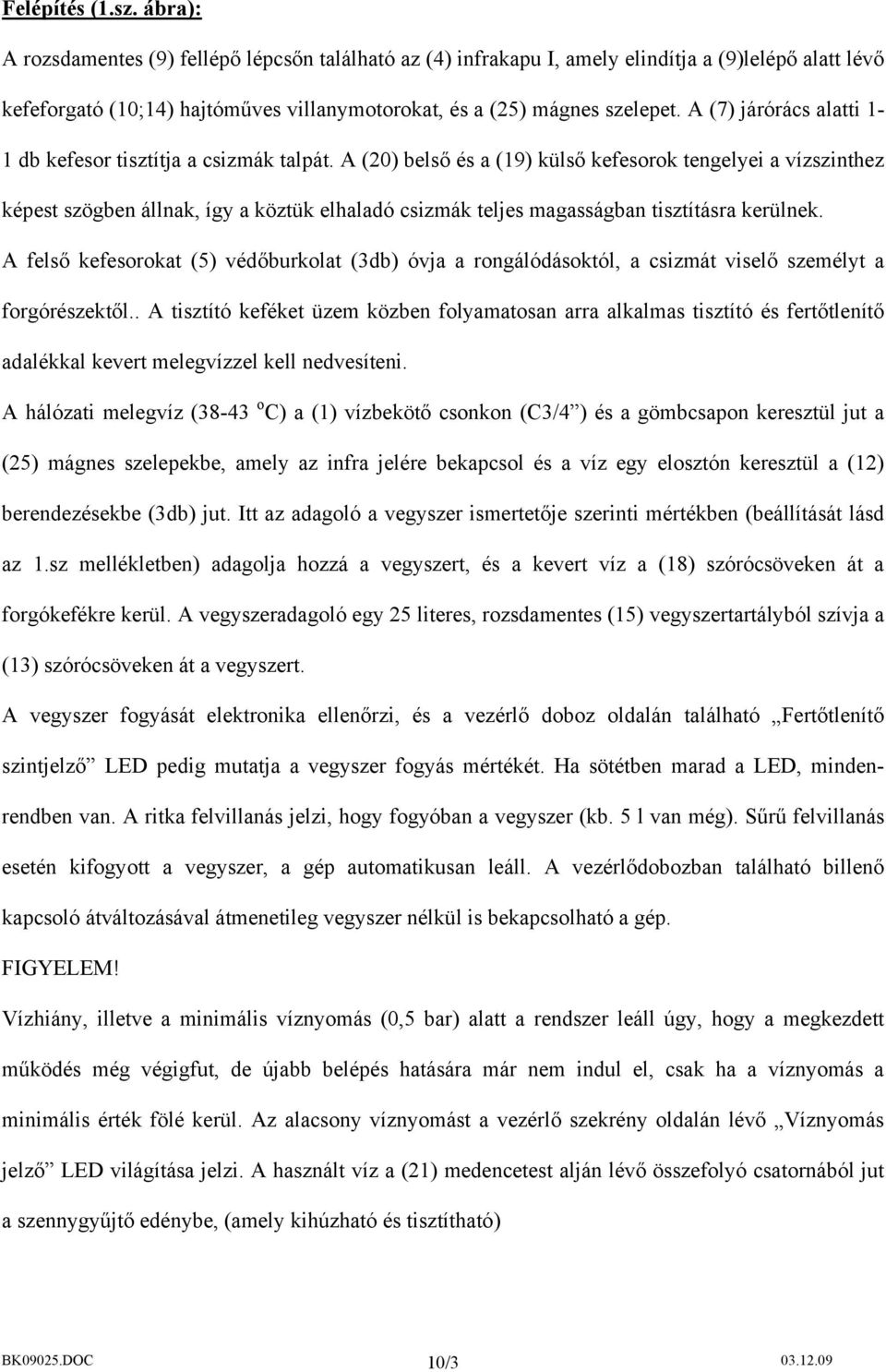

3 Felépítés (1.sz. ábra): A rozsdamentes (9) fellépő lépcsőn található az (4) infrakapu I, amely elindítja a (9)lelépő alatt lévő kefeforgató (10;14) hajtóműves villanymotorokat, és a (25) mágnes szelepet. A (7) járórács alatti 1-1 db kefesor tisztítja a csizmák talpát. A (20) belső és a (19) külső kefesorok tengelyei a vízszinthez képest szögben állnak, így a köztük elhaladó csizmák teljes magasságban tisztításra kerülnek. A felső kefesorokat (5) védőburkolat (3db) óvja a rongálódásoktól, a csizmát viselő személyt a forgórészektől.. A tisztító keféket üzem közben folyamatosan arra alkalmas tisztító és fertőtlenítő adalékkal kevert melegvízzel kell nedvesíteni. A hálózati melegvíz (38-43 o C) a (1) vízbekötő csonkon (C3/4 ) és a gömbcsapon keresztül jut a (25) mágnes szelepekbe, amely az infra jelére bekapcsol és a víz egy elosztón keresztül a (12) berendezésekbe (3db) jut. Itt az adagoló a vegyszer ismertetője szerinti mértékben (beállítását lásd az 1.sz mellékletben) adagolja hozzá a vegyszert, és a kevert víz a (18) szórócsöveken át a forgókefékre kerül. A vegyszeradagoló egy 25 literes, rozsdamentes (15) vegyszertartályból szívja a (13) szórócsöveken át a vegyszert. A vegyszer fogyását elektronika ellenőrzi, és a vezérlő doboz oldalán található Fertőtlenítő szintjelző LED pedig mutatja a vegyszer fogyás mértékét. Ha sötétben marad a LED, mindenrendben van. A ritka felvillanás jelzi, hogy fogyóban a vegyszer (kb. 5 l van még). Sűrű felvillanás esetén kifogyott a vegyszer, a gép automatikusan leáll. A vezérlődobozban található billenő kapcsoló átváltozásával átmenetileg vegyszer nélkül is bekapcsolható a gép. FIGYELEM! Vízhiány, illetve a minimális víznyomás (0,5 bar) alatt a rendszer leáll úgy, hogy a megkezdett működés még végigfut, de újabb belépés hatására már nem indul el, csak ha a víznyomás a minimális érték fölé kerül. Az alacsony víznyomást a vezérlő szekrény oldalán lévő Víznyomás jelző LED világítása jelzi. A használt víz a (21) medencetest alján lévő összefolyó csatornából jut a szennygyűjtő edénybe, (amely kihúzható és tisztítható) BK09025.DOC 10/3

A (7) járórács alatti 1-1 db kefesor tisztítja a csizmák talpát.

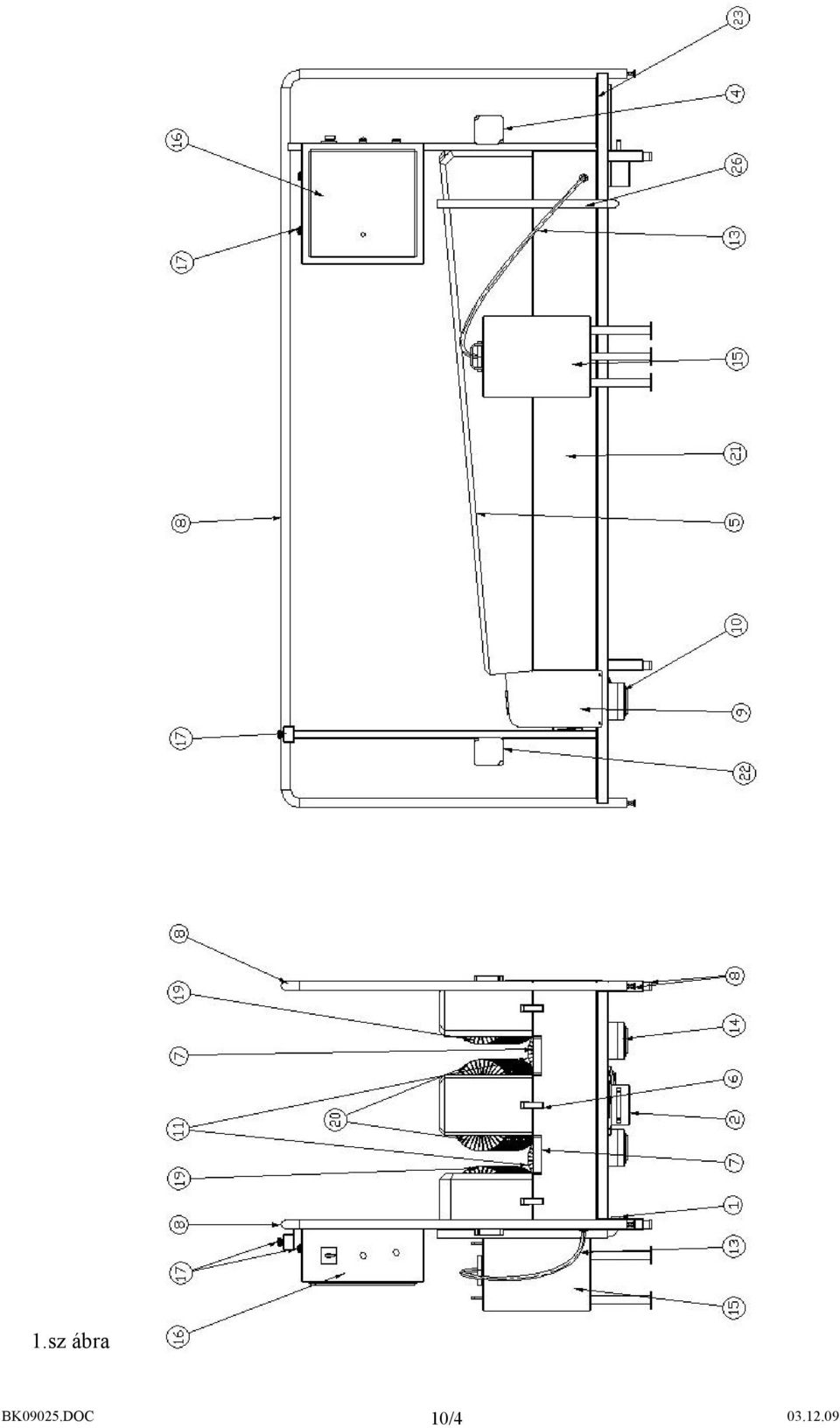

4 1.sz ábra BK09025.DOC 10/4

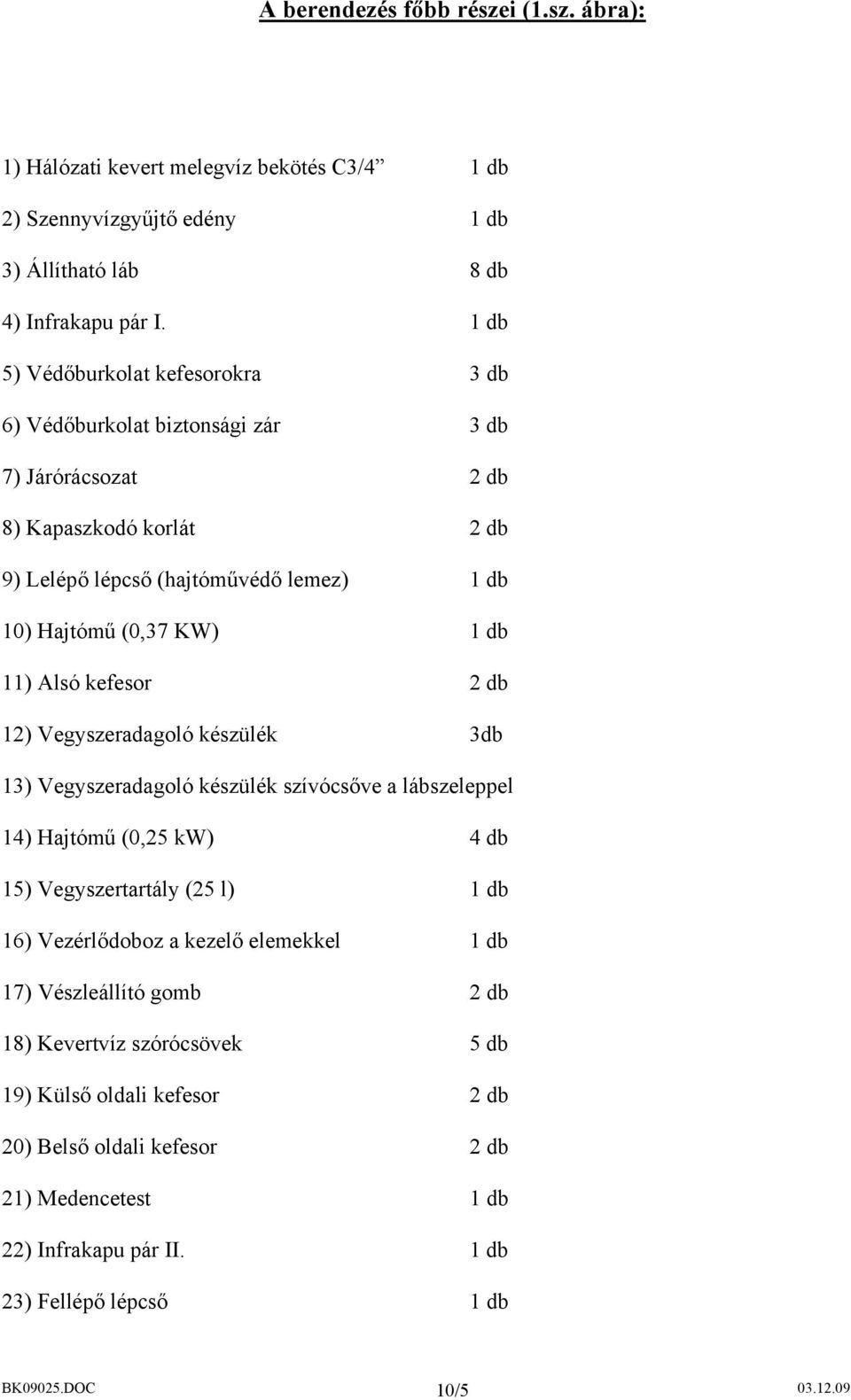

5 A berendezés főbb részei (1.sz. ábra): 1) Hálózati kevert melegvíz bekötés C3/4 1 db 2) Szennyvízgyűjtő edény 1 db 3) Állítható láb 8 db 4) Infrakapu pár I. 1 db 5) Védőburkolat kefesorokra 3 db 6) Védőburkolat biztonsági zár 3 db 7) Járórácsozat 2 db 8) Kapaszkodó korlát 2 db 9) Lelépő lépcső (hajtóművédő lemez) 1 db 10) Hajtómű (0,37 KW) 1 db 11) Alsó kefesor 2 db 12) Vegyszeradagoló készülék 3db 13) Vegyszeradagoló készülék szívócsőve a lábszeleppel 14) Hajtómű (0,25 kw) 4 db 15) Vegyszertartály (25 l) 1 db 16) Vezérlődoboz a kezelő elemekkel 1 db 17) Vészleállító gomb 2 db 18) Kevertvíz szórócsövek 5 db 19) Külső oldali kefesor 2 db 20) Belső oldali kefesor 2 db 21) Medencetest 1 db 22) Infrakapu pár II. 1 db 23) Fellépő lépcső 1 db BK09025.DOC 10/5

11) Alsó kefesor 2 db 12) Vegyszeradagoló készülék 3db 13) Vegyszeradagoló készülék szívócsőve a lábszeleppel 14) Hajtómű (0,25 kw) 4 db 15) Vegyszertartály (25 l) 1 db 16) Vezérlődoboz a

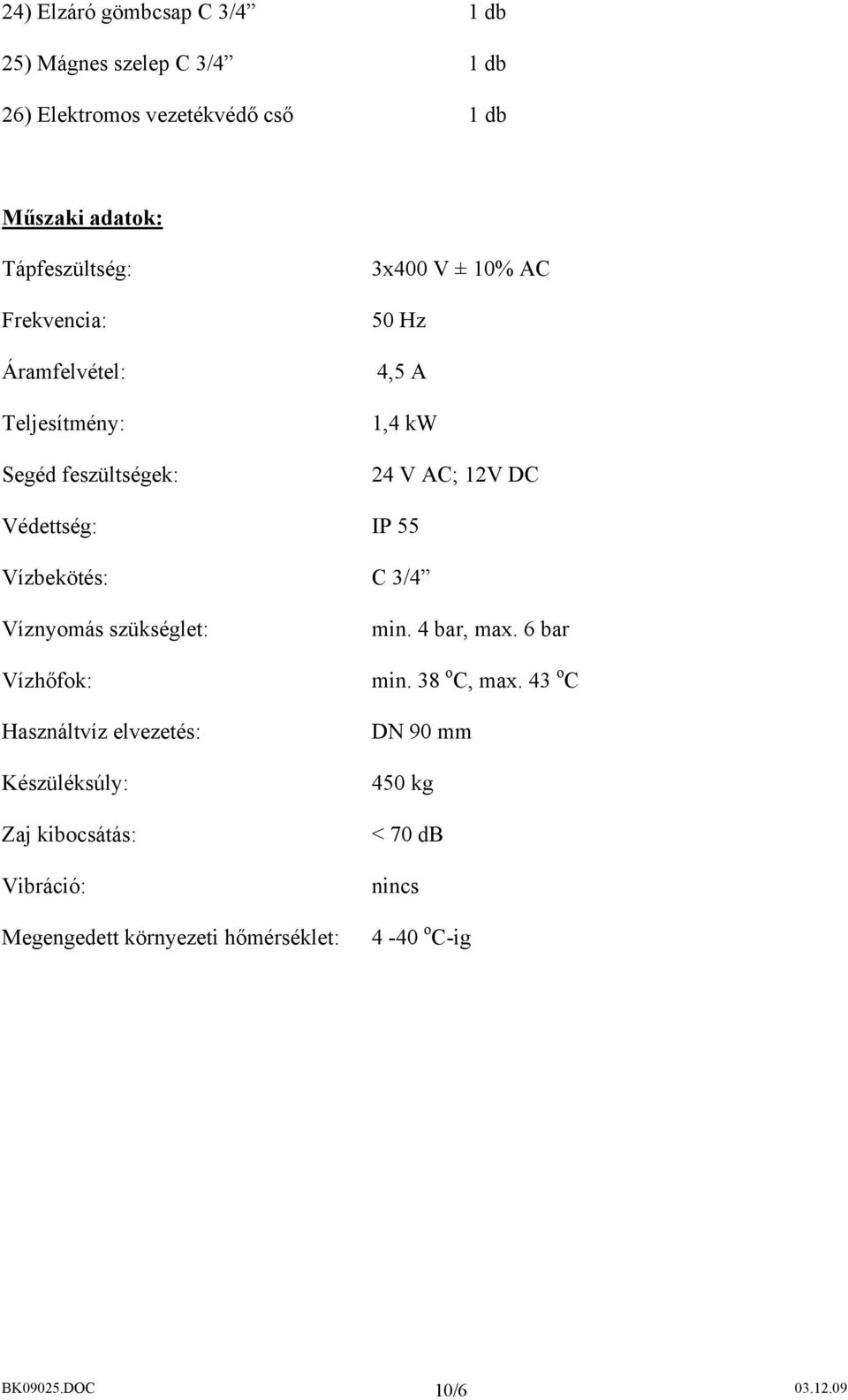

6 24) Elzáró gömbcsap C 3/4 1 db 25) Mágnes szelep C 3/4 1 db 26) Elektromos vezetékvédő cső 1 db Műszaki adatok: Tápfeszültség: Frekvencia: Áramfelvétel: Teljesítmény: Segéd feszültségek: 3x400 V ± 10% AC 50 Hz 4,5 A 1,4 kw 24 V AC; 12V DC Védettség: IP 55 Vízbekötés: C 3/4 Víznyomás szükséglet: Vízhőfok: Használtvíz elvezetés: Készüléksúly: Zaj kibocsátás: Vibráció: Megengedett környezeti hőmérséklet: min. 4 bar, max. 6 bar min. 38 o C, max. 43 o C DN 90 mm 450 kg < 70 db nincs 4-40 o C-ig BK09025.DOC 10/6

55 Vízbekötés: C 3/4 Víznyomás szükséglet: Vízhőfok: Használtvíz elvezetés: Készüléksúly: Zaj kibocsátás: Vibráció: Megengedett

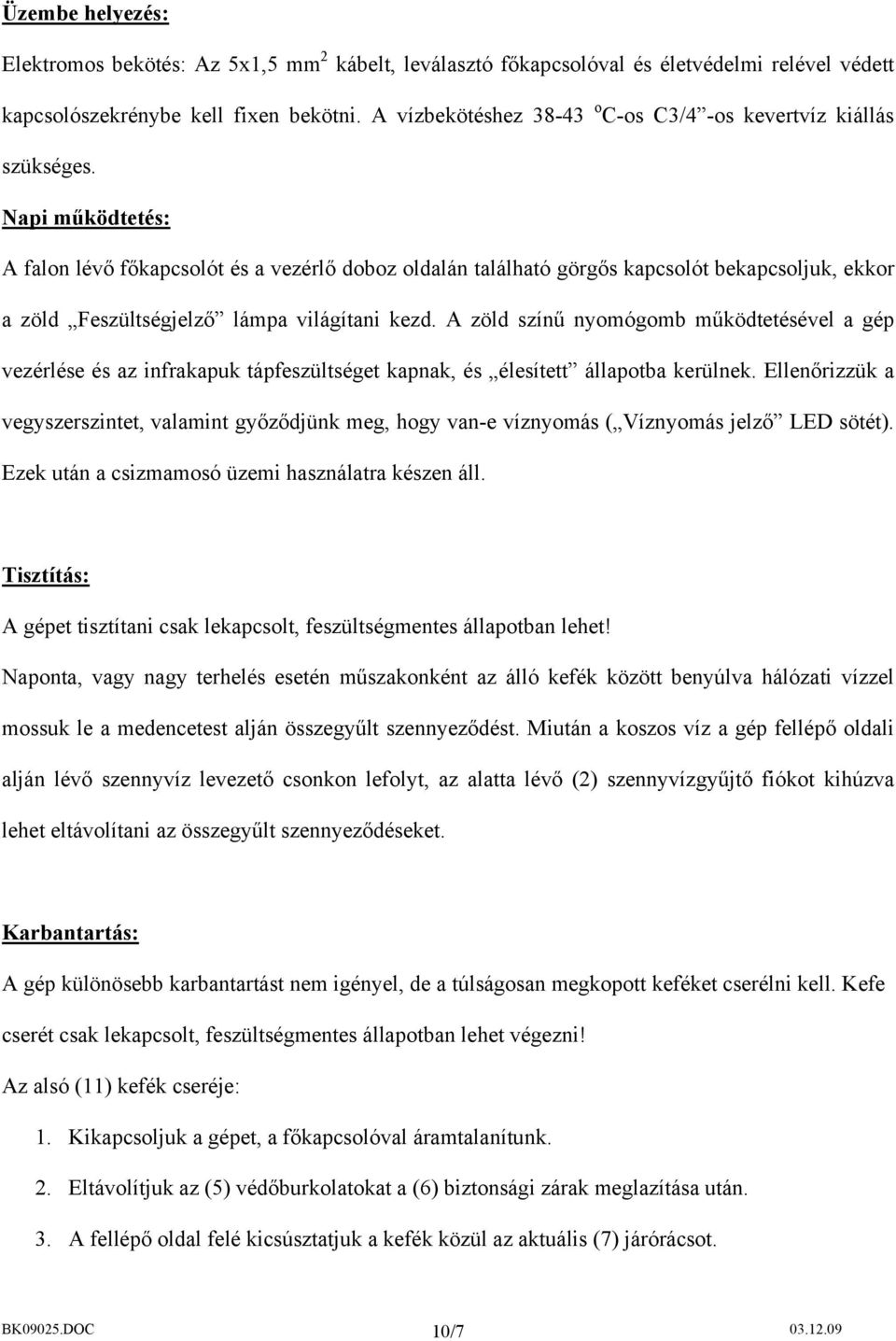

7 Üzembe helyezés: Elektromos bekötés: Az 5x1,5 mm 2 kábelt, leválasztó főkapcsolóval és életvédelmi relével védett kapcsolószekrénybe kell fixen bekötni. A vízbekötéshez o C-os C3/4 -os kevertvíz kiállás szükséges. Napi működtetés: A falon lévő főkapcsolót és a vezérlő doboz oldalán található görgős kapcsolót bekapcsoljuk, ekkor a zöld Feszültségjelző lámpa világítani kezd. A zöld színű nyomógomb működtetésével a gép vezérlése és az infrakapuk tápfeszültséget kapnak, és élesített állapotba kerülnek. Ellenőrizzük a vegyszerszintet, valamint győződjünk meg, hogy van-e víznyomás ( Víznyomás jelző LED sötét). Ezek után a csizmamosó üzemi használatra készen áll. Tisztítás: A gépet tisztítani csak lekapcsolt, feszültségmentes állapotban lehet! Naponta, vagy nagy terhelés esetén műszakonként az álló kefék között benyúlva hálózati vízzel mossuk le a medencetest alján összegyűlt szennyeződést. Miután a koszos víz a gép fellépő oldali alján lévő szennyvíz levezető csonkon lefolyt, az alatta lévő (2) szennyvízgyűjtő fiókot kihúzva lehet eltávolítani az összegyűlt szennyeződéseket. Karbantartás: A gép különösebb karbantartást nem igényel, de a túlságosan megkopott keféket cserélni kell. Kefe cserét csak lekapcsolt, feszültségmentes állapotban lehet végezni! Az alsó (11) kefék cseréje: 1. Kikapcsoljuk a gépet, a főkapcsolóval áramtalanítunk. 2. Eltávolítjuk az (5) védőburkolatokat a (6) biztonsági zárak meglazítása után. 3. A fellépő oldal felé kicsúsztatjuk a kefék közül az aktuális (7) járórácsot. BK09025.DOC 10/7

Napi működtetés: A falon lévő főkapcsolót és a vezérlő doboz oldalán található görgős kapcsolót bekapcsoljuk, ekkor a zöld Feszültségjelző lámpa világítani kezd.

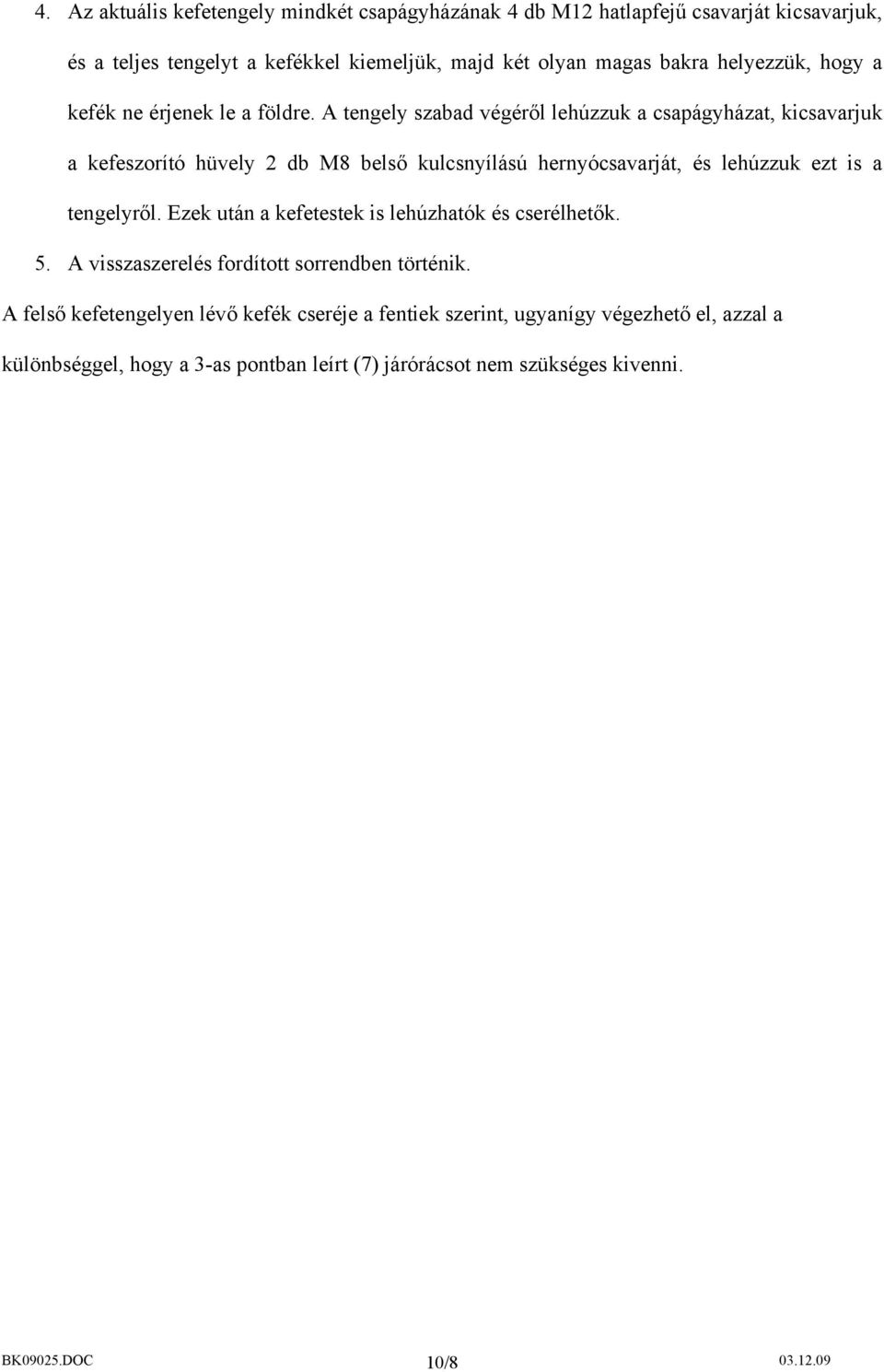

8 4. Az aktuális kefetengely mindkét csapágyházának 4 db M12 hatlapfejű csavarját kicsavarjuk, és a teljes tengelyt a kefékkel kiemeljük, majd két olyan magas bakra helyezzük, hogy a kefék ne érjenek le a földre. A tengely szabad végéről lehúzzuk a csapágyházat, kicsavarjuk a kefeszorító hüvely 2 db M8 belső kulcsnyílású hernyócsavarját, és lehúzzuk ezt is a tengelyről. Ezek után a kefetestek is lehúzhatók és cserélhetők. 5. A visszaszerelés fordított sorrendben történik. A felső kefetengelyen lévő kefék cseréje a fentiek szerint, ugyanígy végezhető el, azzal a különbséggel, hogy a 3-as pontban leírt (7) járórácsot nem szükséges kivenni. BK09025.DOC 10/8

A tengely szabad végéről lehúzzuk a csapágyházat, kicsavarjuk a kefeszorító hüvely 2 db M8 belső kulcsnyílású hernyócsavarját, és lehúzzuk ezt is a tengelyről.

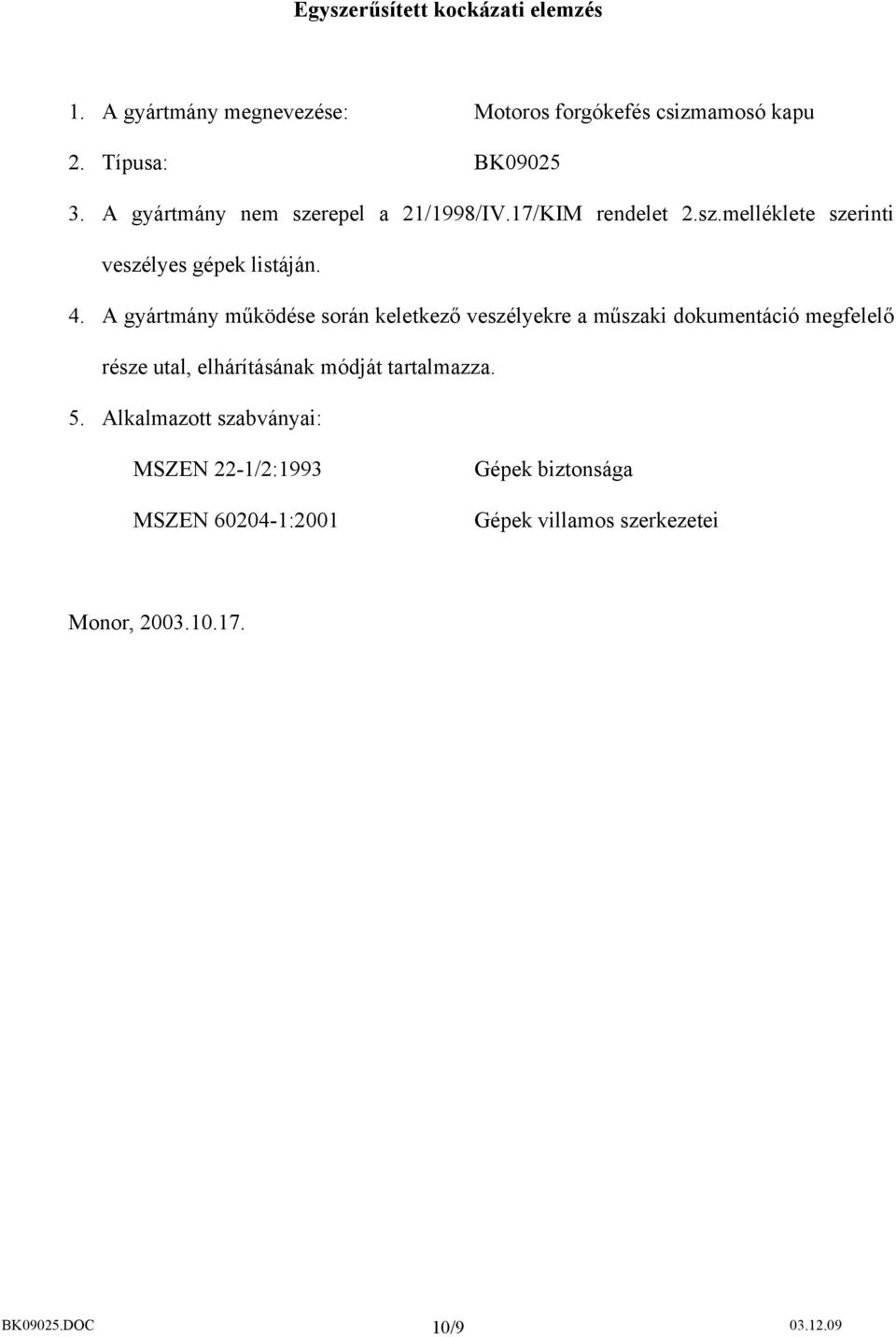

9 Egyszerűsített kockázati elemzés 1. A gyártmány megnevezése: Motoros forgókefés csizmamosó kapu 2. Típusa: BK A gyártmány nem szerepel a 21/1998/IV.17/KIM rendelet 2.sz.melléklete szerinti veszélyes gépek listáján. 4. A gyártmány működése során keletkező veszélyekre a műszaki dokumentáció megfelelő része utal, elhárításának módját tartalmazza. 5. Alkalmazott szabványai: MSZEN 22-1/2:1993 MSZEN :2001 Gépek biztonsága Gépek villamos szerkezetei Monor, BK09025.DOC 10/9

A gyártmány működése során keletkező veszélyekre a műszaki dokumentáció megfelelő része utal, elhárításának módját

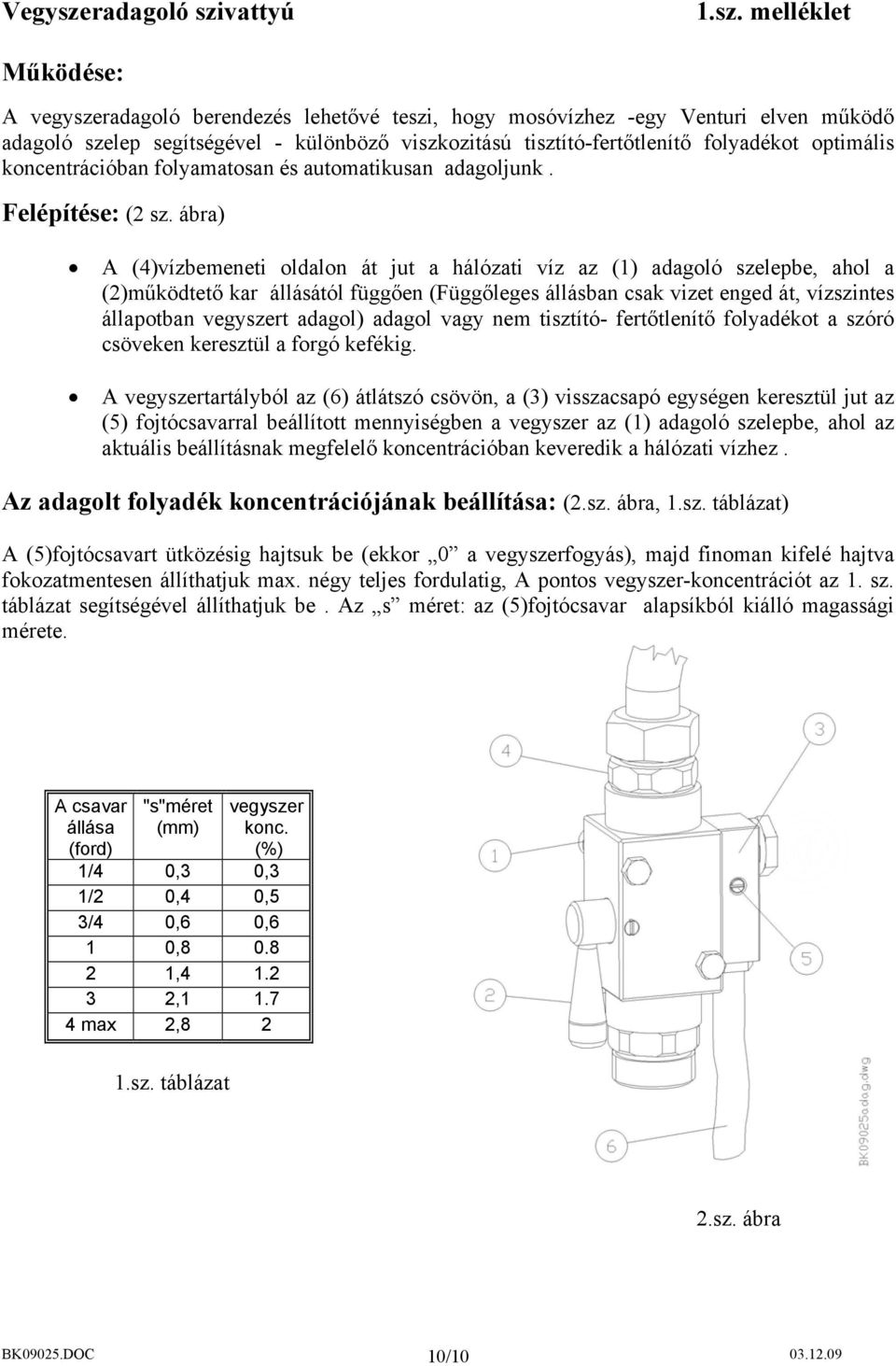

10 Vegyszeradagoló szivattyú 1.sz. melléklet Működése: A vegyszeradagoló berendezés lehetővé teszi, hogy mosóvízhez -egy Venturi elven működő adagoló szelep segítségével - különböző viszkozitású tisztító-fertőtlenítő folyadékot optimális koncentrációban folyamatosan és automatikusan adagoljunk. Felépítése: (2 sz. ábra) A (4)vízbemeneti oldalon át jut a hálózati víz az (1) adagoló szelepbe, ahol a (2)működtető kar állásától függően (Függőleges állásban csak vizet enged át, vízszintes állapotban vegyszert adagol) adagol vagy nem tisztító- fertőtlenítő folyadékot a szóró csöveken keresztül a forgó kefékig. A vegyszertartályból az (6) átlátszó csövön, a (3) visszacsapó egységen keresztül jut az (5) fojtócsavarral beállított mennyiségben a vegyszer az (1) adagoló szelepbe, ahol az aktuális beállításnak megfelelő koncentrációban keveredik a hálózati vízhez. Az adagolt folyadék koncentrációjának beállítása: (2.sz. ábra, 1.sz. táblázat) A (5)fojtócsavart ütközésig hajtsuk be (ekkor 0 a vegyszerfogyás), majd finoman kifelé hajtva fokozatmentesen állíthatjuk max. négy teljes fordulatig, A pontos vegyszer-koncentrációt az 1. sz. táblázat segítségével állíthatjuk be. Az s méret: az (5)fojtócsavar alapsíkból kiálló magassági mérete. A csavar állása (ford) "s"méret (mm) vegyszer konc. (%) 1/4 0,3 0,3 1/2 0,4 0,5 3/4 0,6 0,6 1 0, , , max 2,8 2 1.sz. táblázat 2.sz. ábra BK09025.DOC 10/10
