1 ES-K1A Vezeték nélküli billentyűzet HU

2 Előszó Köszönjük, hogy megvásárolta az ES-K1A vezeték nélküli billentyűzetett. A ES-K1A egy billentyűzet, amely lehetővé teszi, hogy élesítse vagy kikappcsolja riasztórendszerét, vagy Otthon módba kapcsolja. Mielőtt belépne otthonába, csak annyit kell tennie, hogy beüti a jelzót és megnyomja a kikapcsolás gombot [ ], vagy vágighúzza az RFID Tag-et (külön megvásárolható) az RFID leolvasó előtt hogy kikapcsolja a rendszert. A doboz tartalma 1db Billentyűzet 3db AAA 1.5V elem 4db Csavar Dokumentum Termékjellemzők Tápegység: DC 4.5V (AAA 1.5V LR6 x 3) Nyugalmi áramfogyasztás: <15uA Riasztási áramfogyasztás: <60mA Átviteli távolság: 80 m (nyílt területen) Ház alapanyag: ABS muanyag Működési feltételek: Hőmérséklet: -10 C ~ +55 C Relatív páratartalom: 80% (nem lecsapódó) Méretek: 135 x 90 x 15 mm Rádió-frekvencia: 433MHz (±75KHz) 2

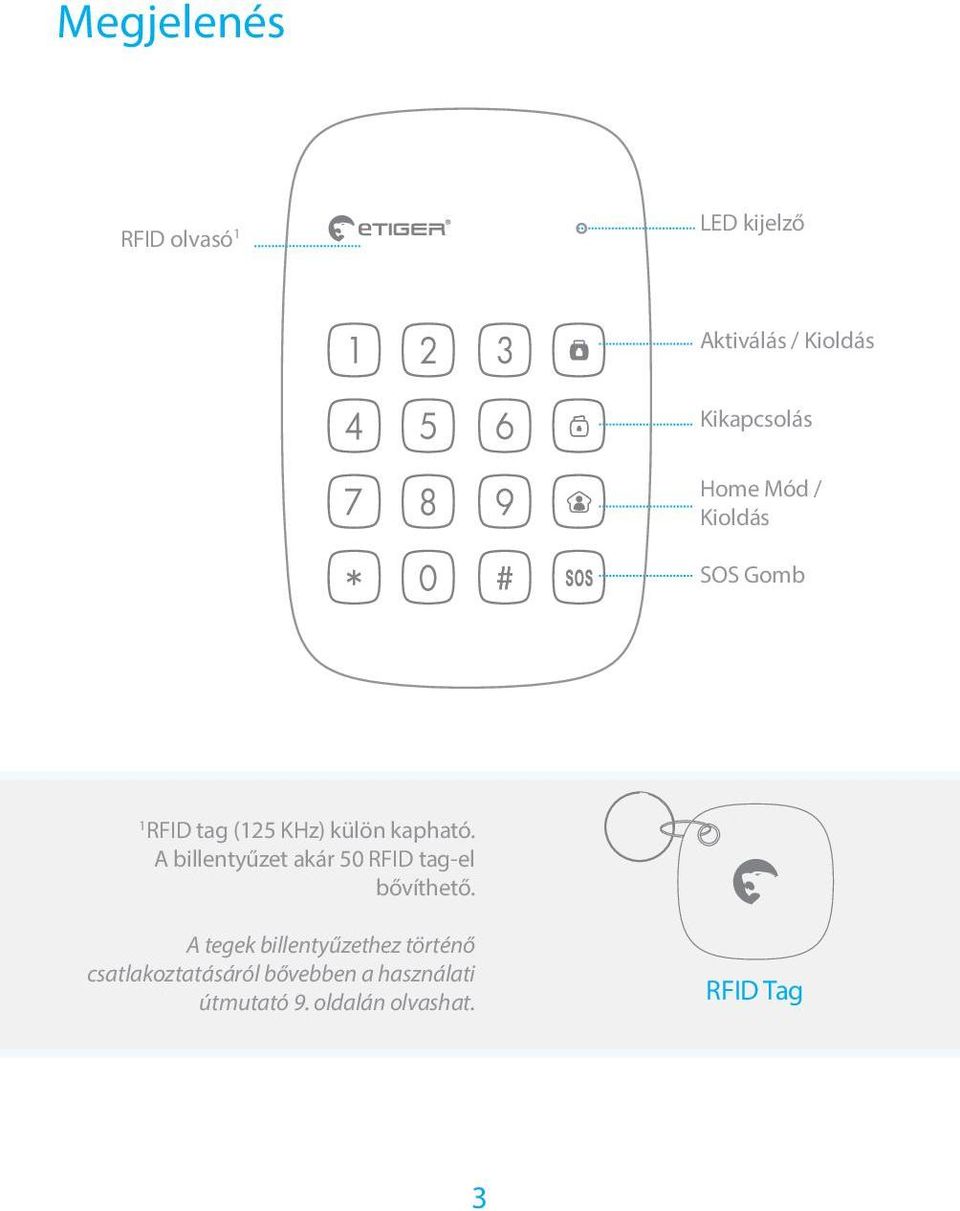

3 Megjelenés RFID olvasó 1 LED kijelző Aktiválás / Kioldás Kikapcsolás Home Mód / Kioldás SOS Gomb 1 RFID tag (125 KHz) külön kapható. A billentyűzet akár 50 RFID tag-el bővíthető. A tegek billentyűzethez történő csatlakoztatásáról bővebben a használati útmutató 9. oldalán olvashat. RFID Tag 3

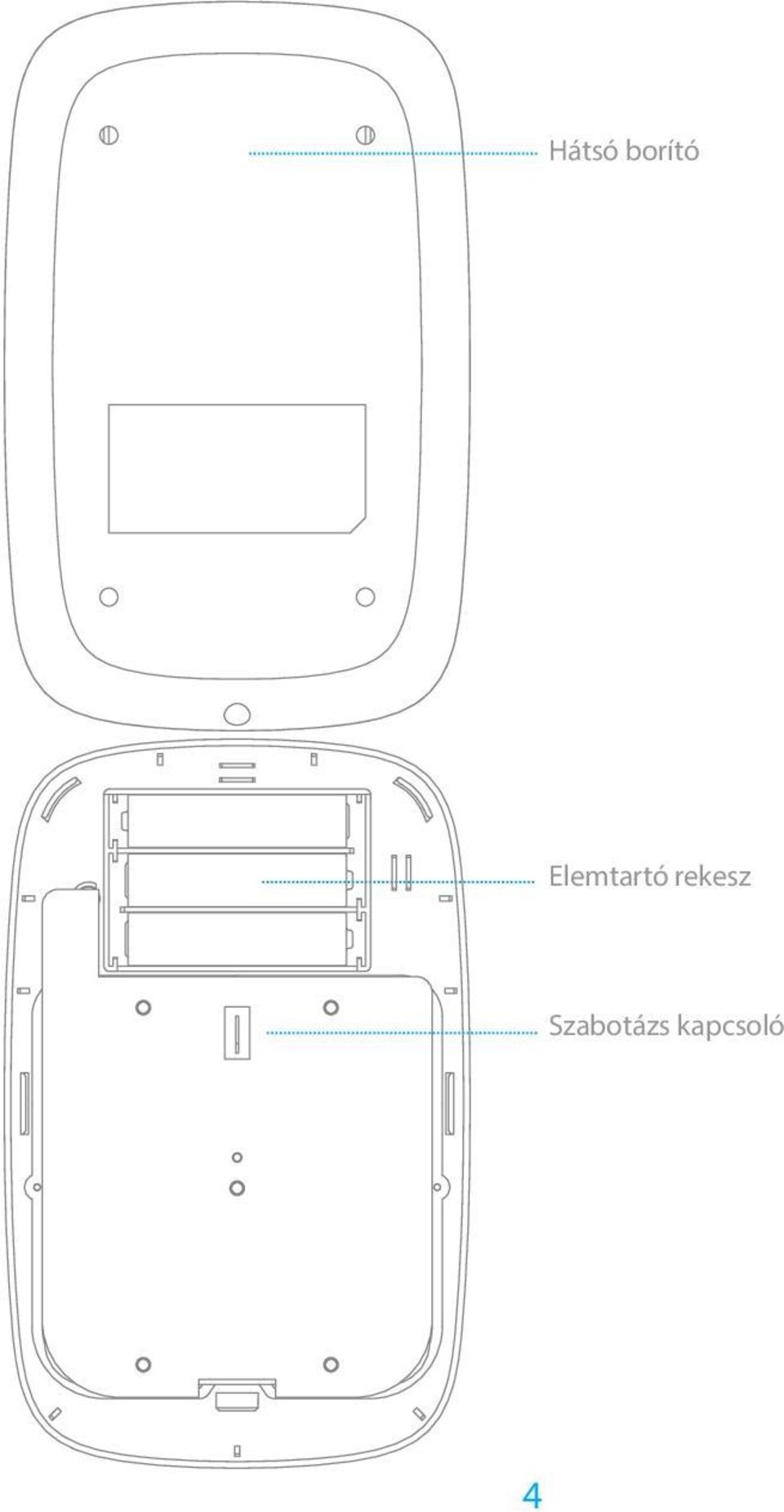

4 Hátsó borító Elemtartó rekesz Szabotázs kapcsoló 4

5 Használatba vétel előtti előkészület Hogyan kell bekapcsolni az ES-K1A-t Az ES-K1A 3db AAA elemmel működik. Az első használat előtt távolítsa el az elem alátétet. 1. Csavarozza ki és nyissa ki a rekeszt. 2. Helyezze be az elemeket a pozitív és negatív polaritásnak megfelelően. 3. Csukja be a rekeszt és csavarozza vissza. Megjegyzés A szabotázs kapcsolóhoz nyissa ki a billentyűzet hátsó fedelét, ha ez utóbbi idézte elő a riasztást. Ebben az esetben kapcsolja ki a riasztást a rendszer hatástalanításával, a 11. oldalon leírtaknak megfelelően. 5

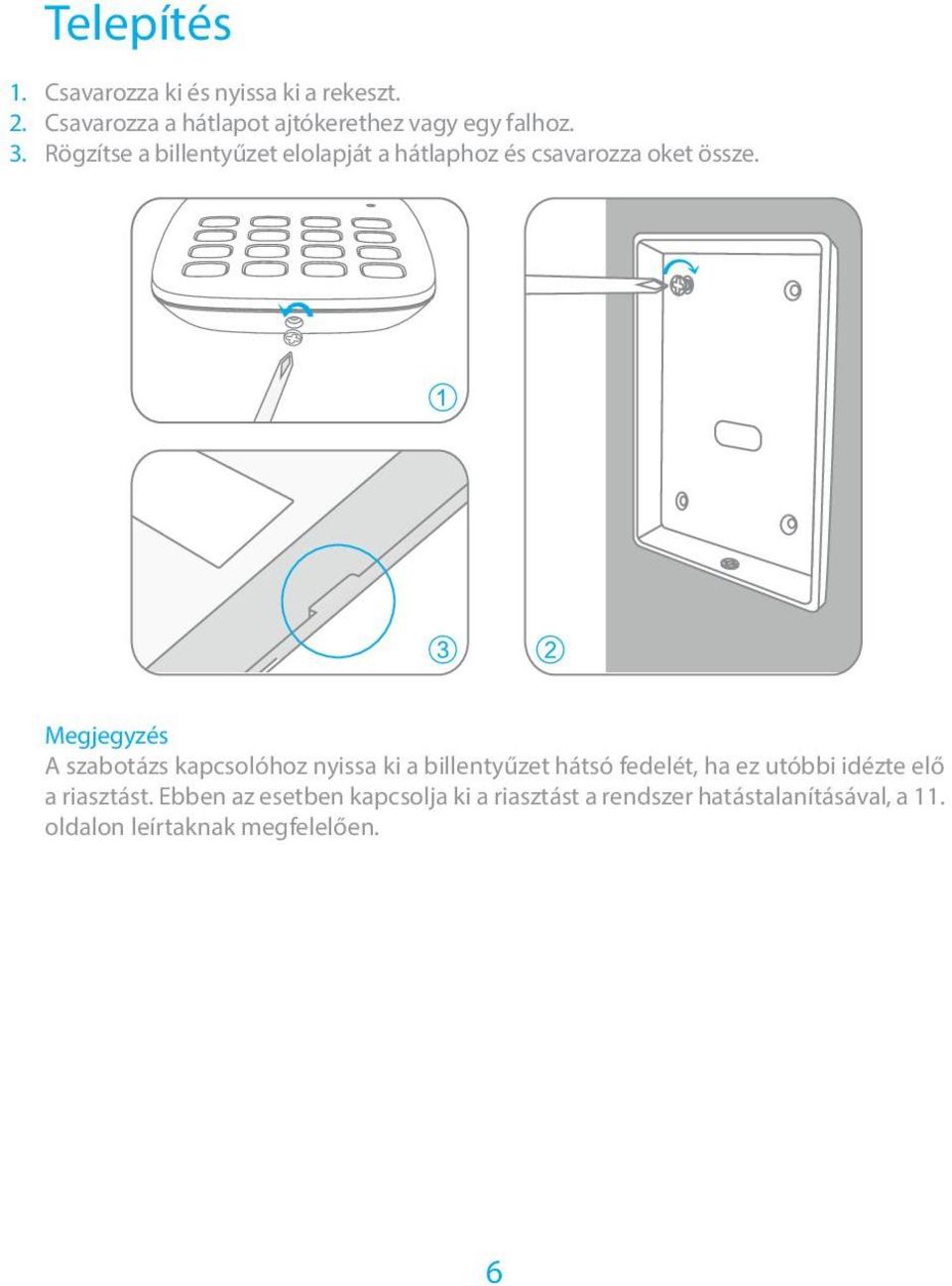

6 Telepítés 1. Csavarozza ki és nyissa ki a rekeszt. 2. Csavarozza a hátlapot ajtókerethez vagy egy falhoz. 3. Rögzítse a billentyűzet elolapját a hátlaphoz és csavarozza oket össze. Megjegyzés A szabotázs kapcsolóhoz nyissa ki a billentyűzet hátsó fedelét, ha ez utóbbi idézte elő a riasztást. Ebben az esetben kapcsolja ki a riasztást a rendszer hatástalanításával, a 11. oldalon leírtaknak megfelelően. 6

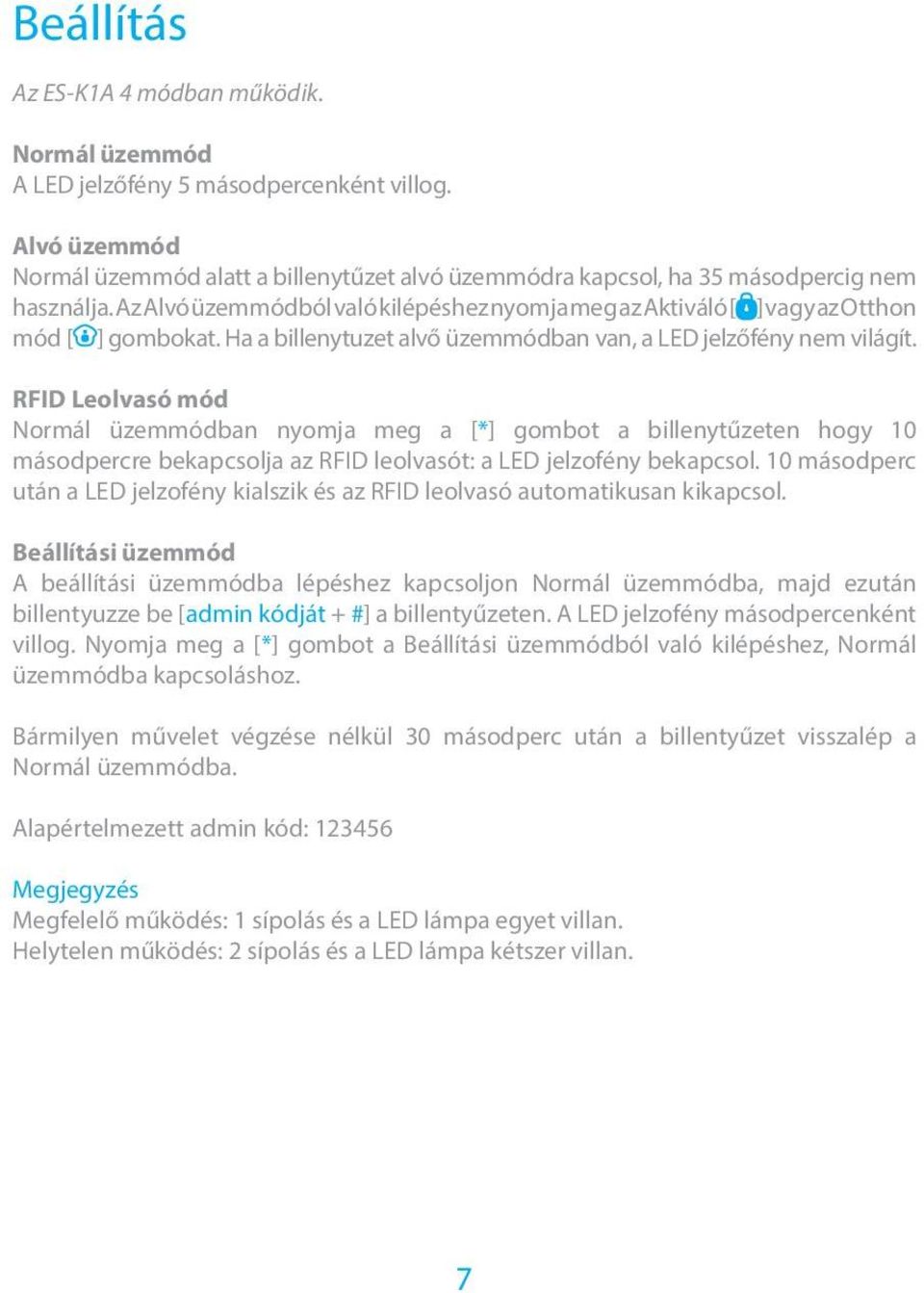

7 Beállítás Az ES-K1A 4 módban működik. Normál üzemmód A LED jelzőfény 5 másodpercenként villog. Alvó üzemmód Normál üzemmód alatt a billenytűzet alvó üzemmódra kapcsol, ha 35 másodpercig nem használja. Az Alvó üzemmódból való kilépéshez nyomja meg az Aktiváló [ ] vagy az Otthon mód [ ] gombokat. Ha a billenytuzet alvő üzemmódban van, a LED jelzőfény nem világít. RFID Leolvasó mód Normál üzemmódban nyomja meg a [*] gombot a billenytűzeten hogy 10 másodpercre bekapcsolja az RFID leolvasót: a LED jelzofény bekapcsol. 10 másodperc után a LED jelzofény kialszik és az RFID leolvasó automatikusan kikapcsol. Beállítási üzemmód A beállítási üzemmódba lépéshez kapcsoljon Normál üzemmódba, majd ezután billentyuzze be [admin kódját + #] a billentyűzeten. A LED jelzofény másodpercenként villog. Nyomja meg a [*] gombot a Beállítási üzemmódból való kilépéshez, Normál üzemmódba kapcsoláshoz. Bármilyen művelet végzése nélkül 30 másodperc után a billentyűzet visszalép a Normál üzemmódba. Alapértelmezett admin kód: Megjegyzés Megfelelő működés: 1 sípolás és a LED lámpa egyet villan. Helytelen működés: 2 sípolás és a LED lámpa kétszer villan. 7

8 Regisztrálja az ES-K1A-t a kezelő panelben Ellenőrizze, hogy a kezelőpanel kapcsolódási üzemmódban (Connection Mode) van (Lásd az etiger riasztó rendszer használati útmutatóját). Nyomja meg az Aktiváló [ ] vagy az Otthon mód [ ] gombokat a billentyűzet kioldásához. Billentyűzze be a felhasználói vagy admin kódját, ezután nyomja meg az Aktiváló [ ], Kikapcsoló [ ] vagy az Otthon mód [ ] gombok valamelyikét. Ha rövid sípolást hall: a regisztráció sikerült. Alapértelmezett admin kód: Alapértelmezett felhasználói kód: 1234 A riasztó rendszer kezlőpanele távolról a billntyűzettel is irányítható amennyiben azt csatlakoztatta a kezelőpanelhez. Csatlakoztassa az ES-K1A-t egy etiger szirénához Az ES-K1A-t csatlakoztani lehet az etiger beltéri vagy kültéri szirénákhoz, mely lehetővé teszi, hogy a billentyűzet [SOS] gombjának megnyomásával elindítsa a szirénát. Csatlakoztassa a billentyűzetet egy etiger szirénához, állítsa a vezeték nélküli szirénát kapcsolódási üzemmódba (lásd az etiger sziréna használati útmutatóját, ha szükséges). Nyomja meg az Aktiváló [ ] vagy az Otthon mód [ ] gombok valamelyikét a billentyűzeten a Normál üzemmódba kapcsoláshoz. Ezután bellenytűzze be [admin vagy felhasználói kódját] és nyomja meg az Aktiváló [ ], Kikapcsoló [ ] vagy az Otthon mód [ ] gombok valamelyikét a billentyűzeten. További információért az etiger biztonsági rendszerekkel kompatibilis szirénák és tartozékokkal kapcsolatban látogasson el honlapunkra: 8

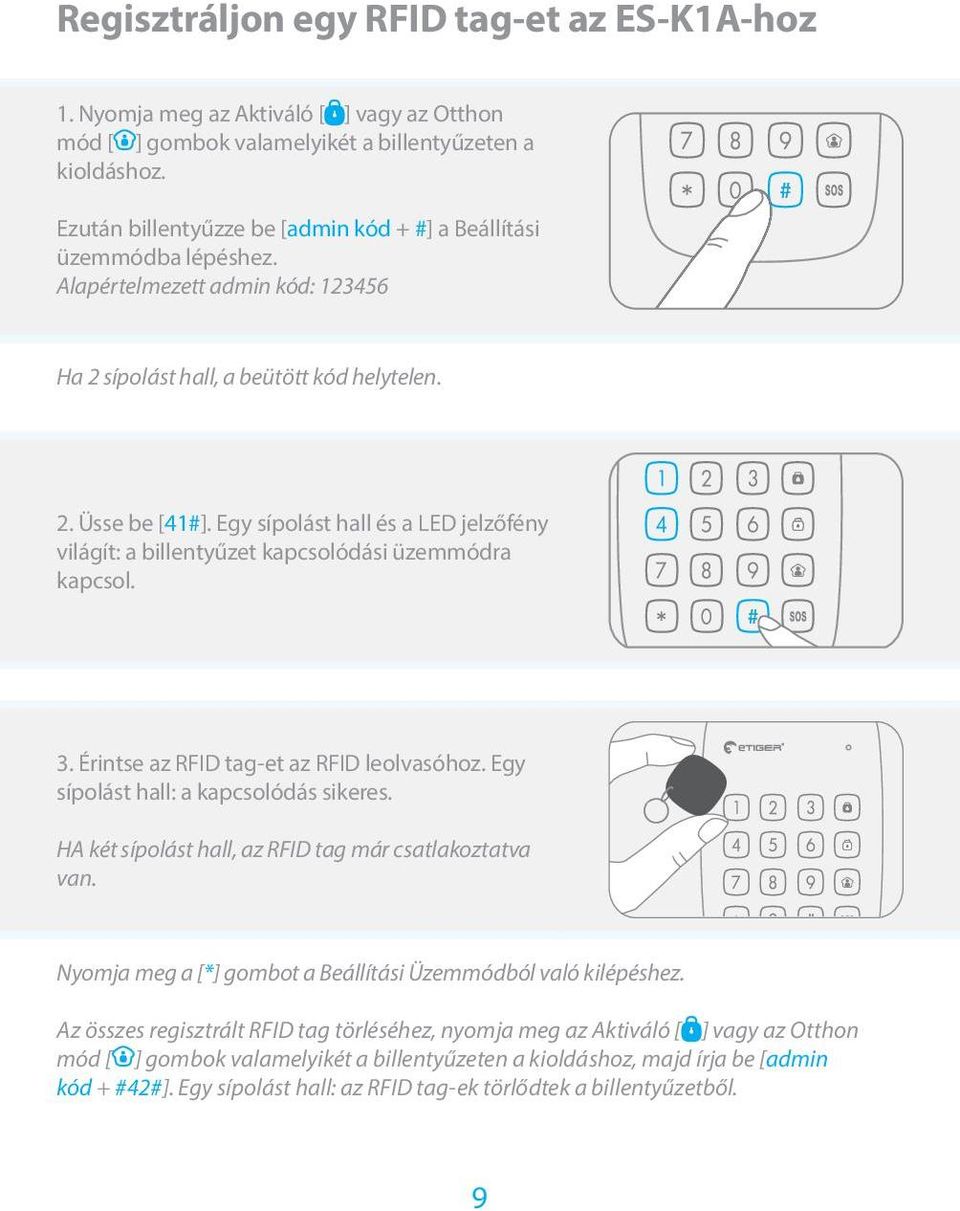

9 Regisztráljon egy RFID tag-et az ES-K1A-hoz 1. Nyomja meg az Aktiváló [ ] vagy az Otthon mód [ ] gombok valamelyikét a billentyűzeten a kioldáshoz. Ezután billentyűzze be [admin kód + #] a Beállítási üzemmódba lépéshez. Alapértelmezett admin kód: Ha 2 sípolást hall, a beütött kód helytelen. 2. Üsse be [41#]. Egy sípolást hall és a LED jelzőfény világít: a billentyűzet kapcsolódási üzemmódra kapcsol. 3. Érintse az RFID tag-et az RFID leolvasóhoz. Egy sípolást hall: a kapcsolódás sikeres. HA két sípolást hall, az RFID tag már csatlakoztatva van. Nyomja meg a [*] gombot a Beállítási Üzemmódból való kilépéshez. Az összes regisztrált RFID tag törléséhez, nyomja meg az Aktiváló [ ] vagy az Otthon mód [ ] gombok valamelyikét a billentyűzeten a kioldáshoz, majd írja be [admin kód + #42#]. Egy sípolást hall: az RFID tag-ek törlődtek a billentyűzetből. 9

10 Használat A billentyűzet távirányítóként használható. Felhasználói vagy admin kódjára lesz szükség a rendszer aktiválása vagy kikapcsolása előtt, vagy az Otthon módba vagy Néma Üzemmódba kapcsoláskor. A rendszer aktiválása 1. Nyomja meg az Aktiválás [ ] vagy az Otthon mód [ ] gombot a billentyűzet kioldásához. 2. Billentyűzze be felhasználói vagy admin kódját. 3. Nyomja meg az Aktiválás [ ] gombot. A LED jelzőfény egyet villan, a billentyűzet egyet sípol és elküldi a jelet a kezelőpanelnek a rendszer aktiválására. Ha a kezelő panel megkapja a jelet, a sziréna egyet csipog, és az Aktiválás jelző a kezelő panelen világít. A riasztó rendszer most élesítve van. Alapértelmezett admin kód: , alapértelmezett felhasználói kód: 1234 A rendszer kikapcsolása a billentyűzettel 1. Nyomja meg az Aktiválás [ ] vagy az Otthon mód [ ] gombot a billentyűzet kioldásához. 2. Billentyűzze be felhasználói vagy admin kódját. 3. Nyomja meg az Kikapcsolás [ ] gombot: A LED jelzőfény egyet villan, a billentyűzet egyet sípol éselküldi a jelet a kezelőpanelnek a rendszer kikapcsolásához. Mikor a kezelőpanel megkapja a jelet, a sziréna kettőt sípol és a Kikapcsolás jelző világít: a riasztó rendszer most ki van kapcsolva. 10

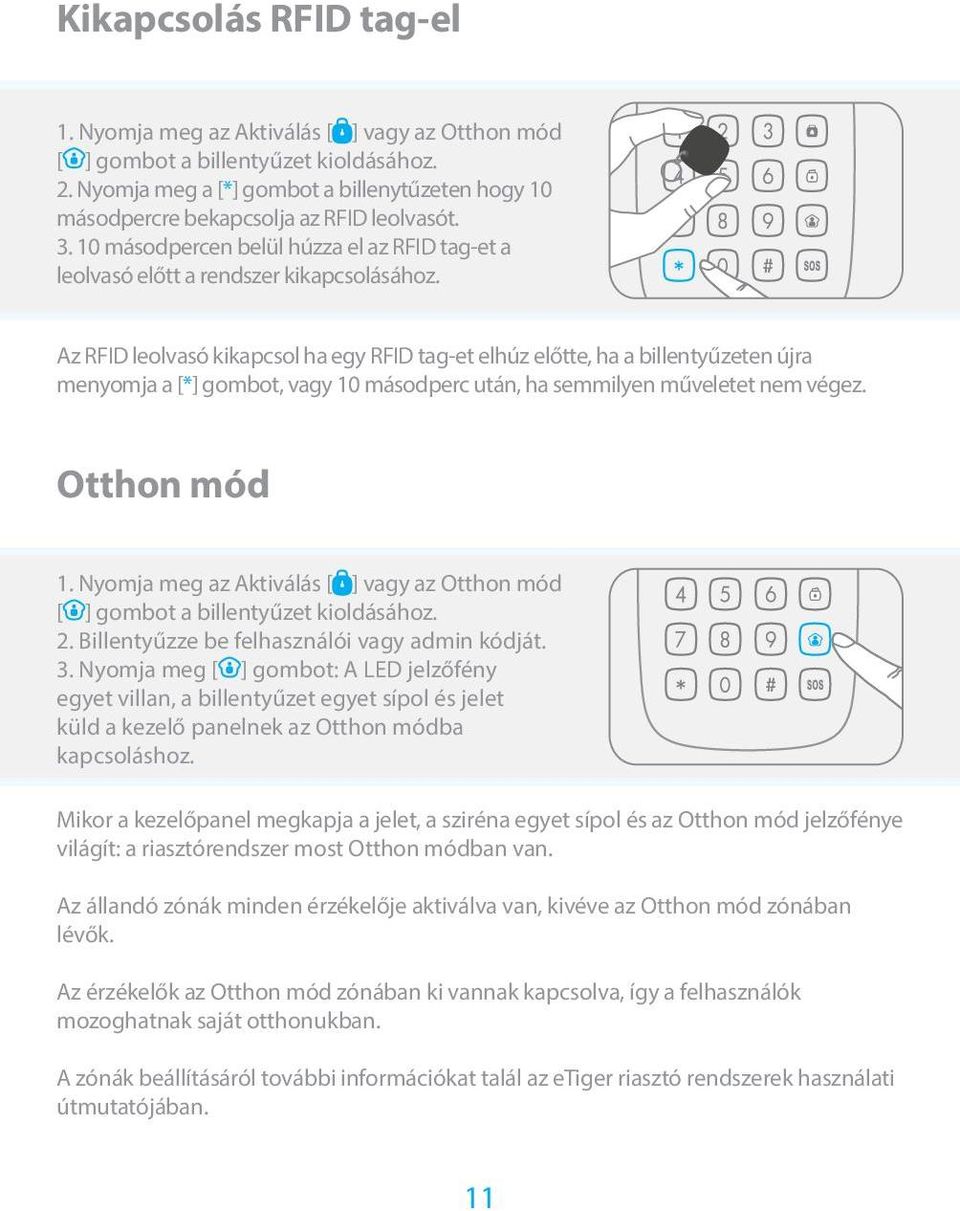

11 Kikapcsolás RFID tag-el 1. Nyomja meg az Aktiválás [ ] vagy az Otthon mód [ ] gombot a billentyűzet kioldásához. 2. Nyomja meg a [*] gombot a billenytűzeten hogy 10 másodpercre bekapcsolja az RFID leolvasót másodpercen belül húzza el az RFID tag-et a leolvasó előtt a rendszer kikapcsolásához. Az RFID leolvasó kikapcsol ha egy RFID tag-et elhúz előtte, ha a billentyűzeten újra menyomja a [*] gombot, vagy 10 másodperc után, ha semmilyen műveletet nem végez. Otthon mód 1. Nyomja meg az Aktiválás [ ] vagy az Otthon mód [ ] gombot a billentyűzet kioldásához. 2. Billentyűzze be felhasználói vagy admin kódját. 3. Nyomja meg [ ] gombot: A LED jelzőfény egyet villan, a billentyűzet egyet sípol és jelet küld a kezelő panelnek az Otthon módba kapcsoláshoz. Mikor a kezelőpanel megkapja a jelet, a sziréna egyet sípol és az Otthon mód jelzőfénye világít: a riasztórendszer most Otthon módban van. Az állandó zónák minden érzékelője aktiválva van, kivéve az Otthon mód zónában lévők. Az érzékelők az Otthon mód zónában ki vannak kapcsolva, így a felhasználók mozoghatnak saját otthonukban. A zónák beállításáról további információkat talál az etiger riasztó rendszerek használati útmutatójában. 11

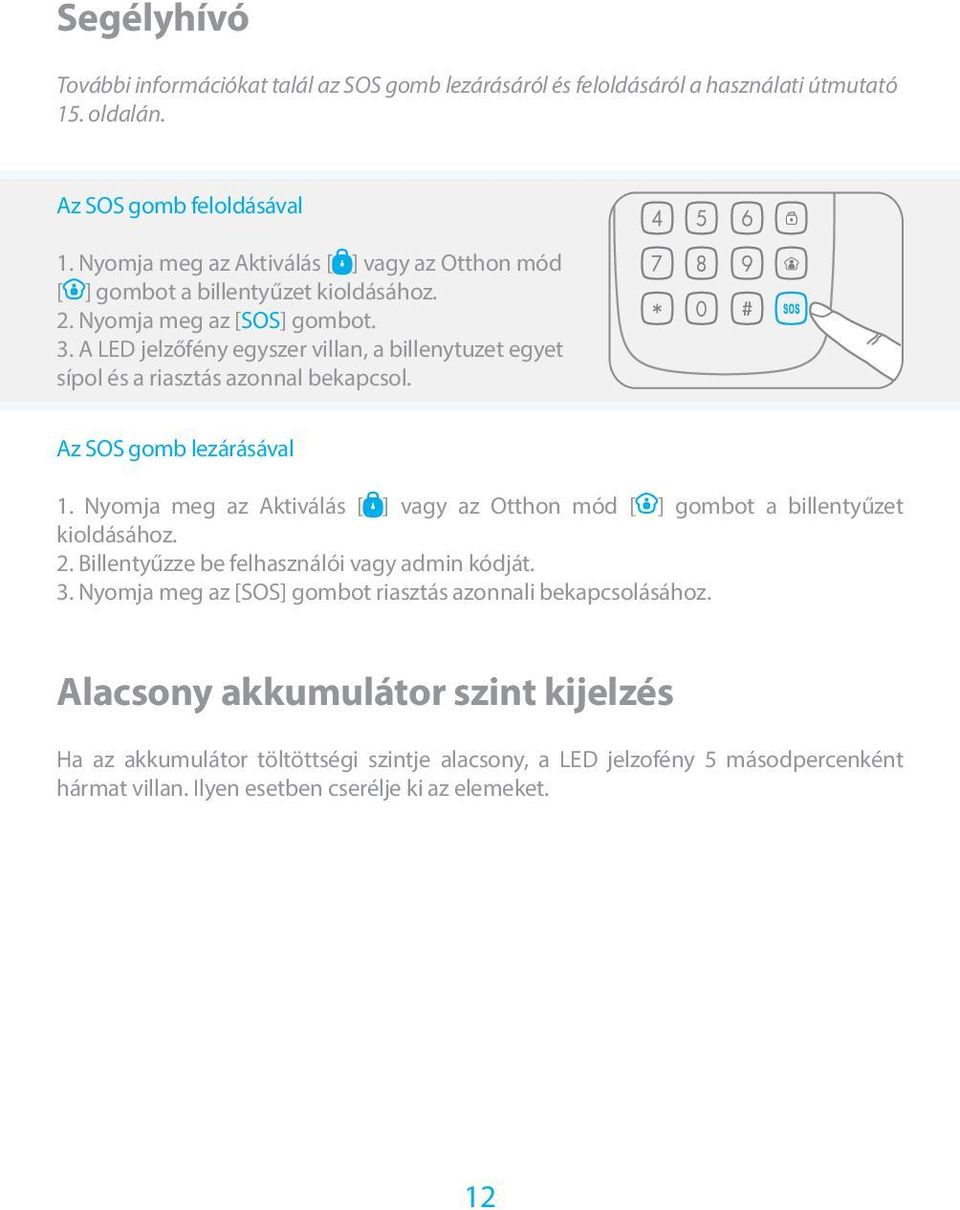

12 Segélyhívó További információkat talál az SOS gomb lezárásáról és feloldásáról a használati útmutató 15. oldalán. Az SOS gomb feloldásával 1. Nyomja meg az Aktiválás [ ] vagy az Otthon mód [ ] gombot a billentyűzet kioldásához. 2. Nyomja meg az [SOS] gombot. 3. A LED jelzőfény egyszer villan, a billenytuzet egyet sípol és a riasztás azonnal bekapcsol. Az SOS gomb lezárásával 1. Nyomja meg az Aktiválás [ ] vagy az Otthon mód [ ] gombot a billentyűzet kioldásához. 2. Billentyűzze be felhasználói vagy admin kódját. 3. Nyomja meg az [SOS] gombot riasztás azonnali bekapcsolásához. Alacsony akkumulátor szint kijelzés Ha az akkumulátor töltöttségi szintje alacsony, a LED jelzofény 5 másodpercenként hármat villan. Ilyen esetben cserélje ki az elemeket. 12

13 Beállítások Lépjen Beállítási üzemmódba Nyomja meg az Aktiválás [ ] vagy az Otthon mód [ ] gombot a billentyűzet kioldásához. Billenytűzze be az [admin kód+#], hogy belépjen a Beállítási üzemmódba. Alapértelmezett admin kód: Beállítási üzemmód alatt, ha 30 másodpercig semmilyen műveletet nem végez, a billentyűzet automatikusan kilép a Beállítási üzemmódból. A Beállítási üzemmódból a [*] gomb megnyomásával is kiléphet. Kilépés késleltetés Az érzékelők a rendszer élesítése után azonnal észlelik a lehetséges betörést. Hogy elkerülje a riasztásokat miközben elhagyja otthonát, kilépés késleltetést állíthat be. Ha beállította a kilépés késleltetést, a kezelőpanel megkapja a jelet a rendszer élesítésére, mikor megnyomja az Aktiválás [ ] gombot a billentyűzeten a beállított idő után. 1. Lépjen be a Beállítások üzemmódba. 2. Billenytűzze be [33+delay time in seconds+#]. 3. Egy sípolást hall: a beállítás sikeres. A Kilépés késleltetés kikapcsolásához állítsa a késleltetési időt 0-ra. Megjegyzés Az idő beállítása másodpercekben lehetséges, ig. Alapértelmezett beállítás: 0. 13

14 Ha a Kilépés késleltetés be van állítva, a vezérlőpanel másodpercenként egyet sípol miután megnyomta az Aktiváló [ ] gombot. A sípolások ritmusa az utolsó 15 másodpercben felgyorsul. A késlleltetési idő lejárta után a vezérlőpaner élesítve van. Ha a kilépési késleltetést mind a kezelő panelen, mind a billentyűzeten be van állítva, az aktuális késleltetési idő a kettő kombinációja lesz. Ez a beállítás nem vonatkozik az Otthon módra. Megjegyzés Csak a Kilépési késleltetés állítható be a billentyűzeten. A Belépési késleltetés a vezérlőpanelen állítható be (lásd az etiger riasztó rendszer használati útmutatója). Az SOS gomb Lezárása / Feloldása Az SOS gomb Lezárása 1. Lépjen be a Beállítások üzemmódba. 2. Billenytűzze be [3410#]. 3. Egy sípolást hall: a beállítás sikeres. Ha az SOS gomb le van zárva, meg kell nyomnai az Aktiválás [ ] (vagy az Otthon mód [ ]) gombot a billentyűzet feloldásához, hogy beírja admin vagy felhasználói kódját, ezután nyomja meg az [SOS] gombot a riasztó aktiválásához. Az SOS gomb Feloldása 1. Lépjen be a Beállítások üzemmódba. 2. Billenytűzze be [3411#]. 3. Egy sípolást hall: a beállítás sikeres. Ha az SOS gomb fel van oldva, a vezérlőpanel azonnal kicseng, ha megnyomja az Aktiválás [ ] (vagy az Otthon mód [ ]) gombot, majd ezután az [SOS] gombot. Megjegyzés Alapértelmezett beállítás: Az SOS gomb le van zárva. 14

15 Billentyű hangok A billentyű hangokat be és ki is kapcsolhatja. Ha a billentyű hangok ki vannak kapcsolva, a sikeres beállítást jelző hangok is ki lesznek kapcsolva. A billentyű hangok bekapcsolása 1. Lépjen be a Beállítások üzemmódba. 2. Billenytűzze be [3510#]. 3. Egy sípolást hall: a beállítás sikeres. A billentyű hangok kikapcsolása 1. Lépjen be a Beállítások üzemmódba. 2. Billenytűzze be [3511#]. Megjegyzés Alapértelmezett beállítás: a billentyű hangok ba vannak kapcsolva. 15

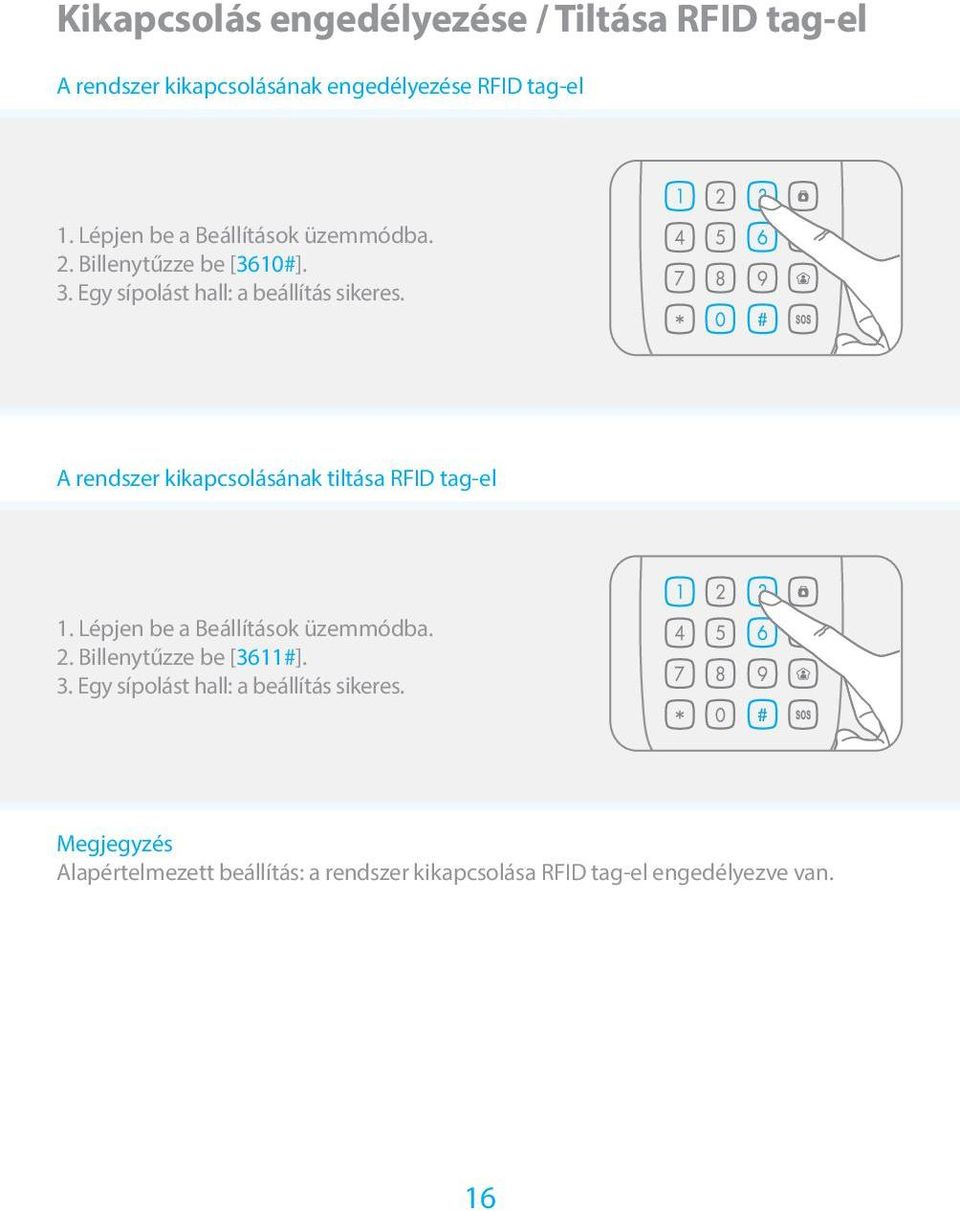

16 Kikapcsolás engedélyezése / Tiltása RFID tag-el A rendszer kikapcsolásának engedélyezése RFID tag-el 1. Lépjen be a Beállítások üzemmódba. 2. Billenytűzze be [3610#]. 3. Egy sípolást hall: a beállítás sikeres. A rendszer kikapcsolásának tiltása RFID tag-el 1. Lépjen be a Beállítások üzemmódba. 2. Billenytűzze be [3611#]. 3. Egy sípolást hall: a beállítás sikeres. Megjegyzés Alapértelmezett beállítás: a rendszer kikapcsolása RFID tag-el engedélyezve van. 16

17 A felhasználói kód megváltoztatása A felhasználói kód szükséges lehet a vezérlőpanel irányításához (A rendszer aktiválása vagy kikapcsolása, vagy az Otthon mód kapcsolása). Javasoljuk, hogy változtassa meg felhasználói kódját a billentyűzet elso használata előtt. 1. Lépjen be a Beállítások üzemmódba. 2. Billenytűzze be [38+új felhasználói kód+#]. 3. Egy sípolást hall: a beállítás sikeres. Megjegyzés A felhasználói kódnak 4 számjegyből kell állnia. Az alapértelmezett felhasználói kód Az admin kód megváltoztatása Az admin kód szükséges lehet a beállítások módosításához, a vezérlőpanel irányításához (A rendszer aktiválása vagy kikapcsolása, vagy az Otthon módba kapcsolása). Javasoljuk, hogy változtassa meg admin kódját a billentyűzet első használata előtt. 1. Lépjen be a Beállítások üzemmódba. 2. Billenytűzze be [39+új admin kód+#]. 3. Egy sípolást hall: a beállítás sikeres. Megjegyzés Az admin kódnak 6 számjegyből kell állnia. Az alapértelmezett felhasználói kód

18 Újraindítás Miután újraindítja a billentyűzetet, a felhasználói kód, az admin kód, és egyéb beállítások is visszaállnak az alapértelmezett beállításokra. Az RFID tag-ek, melyeket már regisztrált nem törlődnek a billentyűzetből. 1. Lépjen be a Beállítások üzemmódba. 2. Billenytűzze be [ #]. 3. Egy sípolást hall: a beállítás sikeres. GY. I. K. Probléma A probléma oka Megoldás A billentyűzet nem válaszol A billentyűzet nem kapcsolódik vezérlőpanelhez Alacsony akkumulátor szint Az elemek pozitív és negatív polaritása fel van cserélve. A billentyűzet le van zárva Nincs válasz a riasztó panelből Cserélje ki az elemet. Vegye ki az elemeket és tegye be őket újra a használati utasításban leírtaknak megfelelően. Nyomja meg az Aktiválás vagy az Otthon mód gombot a billentyűzet feloldásához. Ellenorizze, hogy a vezérlőpanel be van kapcsolva Ellenőrizze, hogy a riasztó panel Kapcsolódási üzemmódban van 18

19 Probléma A probléma oka Megoldás A vezérlőpanel nem válaszol a billentyűzet működése során Az RFID tag nem tudja kikapcsolni a rendszert. A billentyűzetet nem lehet beállítani. A billentyűzet nem tud Aktiválni, kikapcsolni vagy Otthon módba kapcsolni. A billentyűzet nincs regisztrálva a vezérlőpanelen. A billentyűzet túl messze van a kezelő paneltől Az RFID tag nincs regisztrálva a billentyűzethez. Az RFID olvasó le van tiltva. A billentyűzet le van zárva. A billentyűzet nincs feloldva. A billentyűzet nem Beállítási üzemmódban van. Nem írta be felhasználói vagy admin kódját minden egyes muvelet előtt. A használati utasításban leírtaknak megfelelően regisztrálja a billentyűzetet a kezelő panelhez. Tegye a billentyűzetet és a vezérlő központot közelebb egymáshoz. Javasoljuk, hogy vásároljon egy jelismétlőt, hogy kiterjessze az átviteli távolságot. Regisztrálja az RFID tag-et a vezérlőpanelen a használati útmutatóban leírtak alapján. Lépjen be a Beállítási üzemmódba és kapcsolja be a Kikapcsolás engedélyezése / Tiltása RFID tag-el funkciót. Nyomja meg az Aktiválás vagy az Otthon mód gombot, majd a [*] gombot kikapcsolás előtt. Lásd a használati útmutatót. Lásd a használati útmutatót. Billenytűzze be felhasználói vagy admin kódját a műveletek előtt. 19

20 Ápolás és karbantartás For a safer use and a longer lifetime of the ES-K1A, we recommend you to follow the instructions listed below. Használati megjegyzések Általános utasítások - A billentyűzetet első használat előtt regisztrálni kell az etiger riasztó rendszerének vezérlőpanelén. - A billentyűzet energiaellátása befolyásolhatja a vezeték nélküli jel átviteli távolságát. - A billentyűzet 3 db AAA elemmel működik. - A billentyűzet az etiger riasztórendszerekkel kompatibilis. - Első használat előtt távolítsa el az elem alátétet. - Ha nem szükséges ne nyomja meg az [SOS] gombot, hogy ne zavarja szomszédait. - Rendszeresen ellenőrizze a billentyűzetet, hogy biztos lehessen benne, vészhelyzet esetén a rendszer megfelelően működik. - A billentyűzet nem vízálló, és nem is cseppálló. Tartsa sötét, hűvös, és száraz helyen. - A billentyűzet háza ABS műanyagból készült. Kérjük, tartsa erős fénytől távol a hosszabb élettartam biztosításáért. Korlátozások - A billentyűzet nem robbanásbiztos. Tartsa tűztől és lángforrástól távol. - Tartsa a billentyűzetet olyan tárgyaktól távol, amelyek hőt vagy elektromágneses mezőt termelnek, mint például fűtőtestek, légkondícionálók, mikrosütők, stb. Újrahasznosítási tudnivalók - A helyi előírásoknak megfelelően dobja ki a billentyűzetet. - Ne szerelje szét a terméket, ha nem pro szakember. 20

21 Karbantartás Tisztítsa a billentyűzetet száraz, puha ruhával vagy törlokendovel. Ha a billentyűzet piszkos, törölje le a felületet puha ruhával és hígított tisztítószerrel, majd törölje át egy száraz ruhával. Szabványok A termék a szelektív hulladékgyűjtés szimbólumával ellátott az elektromos szemétre és elektronikus berendezésekre vonatkozóan (WEEE). Ezt azt jelenti, hogy a terméket az európai irányelveknek megfelelően kell kezelni. A 2002/96/EC irányelv alapján az újrahasznosíthatóság vagy szétszerelés a legkisebbre csökkenti a környezetre gyakorolt hatást. További információért, kérjük forduljon a helyi vagy regionális hatóságokhoz. Elektronikai termékek nem gyűjthetőek szelektív hulladékgyűjtőben, mivel potenciálisan veszélyesek a környezetre és az emberi egészségre a veszélyes anyagok jelenléte miatt. Az európai törvényeknek megfelel. A terméket az európai Parlament 2002/95/EC irányelvének és a Tanács elektromos és elektronikai készülékekben lévo egyes veszélyes anyagok használatáról szóló korlátozásának (RoHS Irányelv - Rohs) megfelelően tervezték és gyártották, és megfelel a z Európai Technikai Adaptációs Bizottság által meghatározott maximum koncentrációs értékeinek. Kínában gyártották. A képek, illusztrációk és szövegek nem képezik részét a szerzodésnek. etiger és az etiger logó bejegyzett márkanevek és az etiger tulajdonát képezik. Copyright 2015 etiger. Minden jog fenntartva. 21 ES-K1A UM-HU W

22 A használati útmutató más nyelveken is elérhető a: ETIGER EUROPE Rue de la Loi, 25, 7100 La Louvière, Belgium
