1 W100 digitális projektor Otthoni Szórakoztató Sorozat Felhasználói leírás

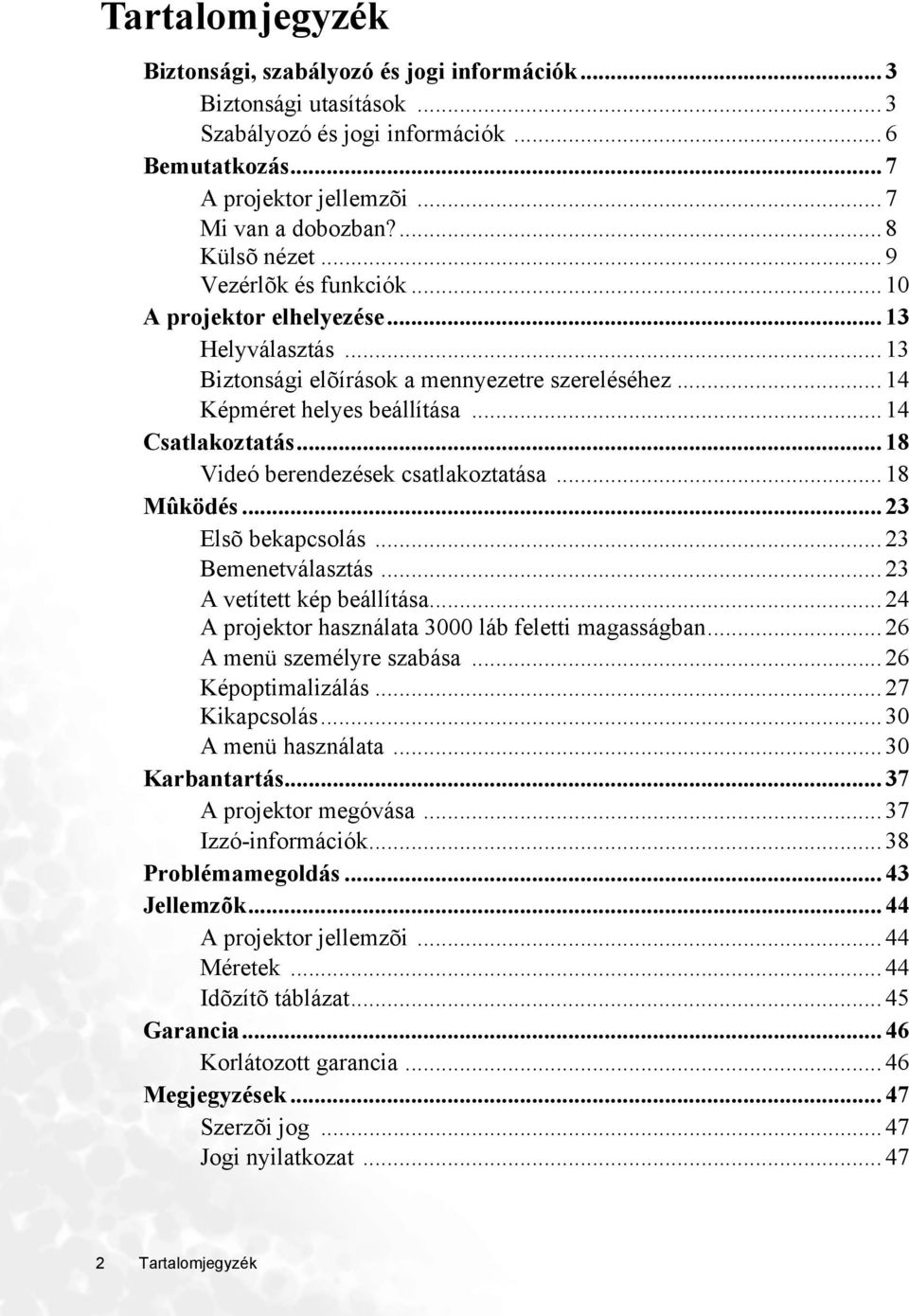

2 Tartalomjegyzék Biztonsági, szabályozó és jogi információk... 3 Biztonsági utasítások... 3 Szabályozó és jogi információk... 6 Bemutatkozás... 7 A projektor jellemzõi... 7 Mi van a dobozban?... 8 Külsõ nézet... 9 Vezérlõk és funkciók A projektor elhelyezése Helyválasztás Biztonsági elõírások a mennyezetre szereléséhez Képméret helyes beállítása Csatlakoztatás Videó berendezések csatlakoztatása Mûködés Elsõ bekapcsolás Bemenetválasztás A vetített kép beállítása A projektor használata 3000 láb feletti magasságban A menü személyre szabása Képoptimalizálás Kikapcsolás A menü használata Karbantartás A projektor megóvása Izzó-információk Problémamegoldás Jellemzõk A projektor jellemzõi Méretek Idõzítõ táblázat Garancia Korlátozott garancia Megjegyzések Szerzõi jog Jogi nyilatkozat Tartalomjegyzék

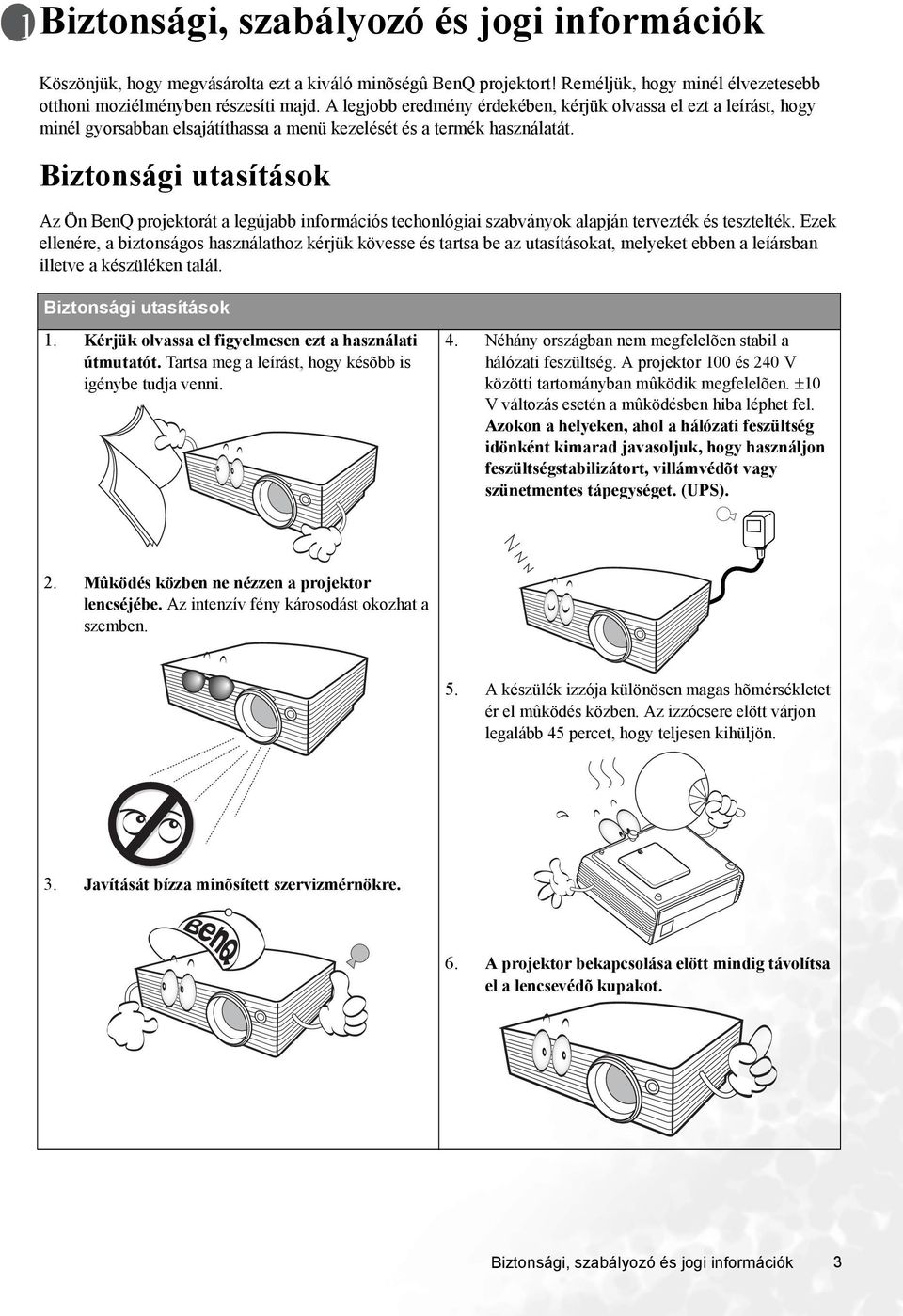

3 Biztonsági, szabályozó és jogi információk Köszönjük, hogy megvásárolta ezt a kiváló minõségû BenQ projektort! Reméljük, hogy minél élvezetesebb otthoni moziélményben részesíti majd. A legjobb eredmény érdekében, kérjük olvassa el ezt a leírást, hogy minél gyorsabban elsajátíthassa a menü kezelését és a termék használatát. Biztonsági utasítások Az Ön BenQ projektorát a legújabb információs techonlógiai szabványok alapján tervezték és tesztelték. Ezek ellenére, a biztonságos használathoz kérjük kövesse és tartsa be az utasításokat, melyeket ebben a leíársban illetve a készüléken talál. Biztonsági utasítások 1. Kérjük olvassa el figyelmesen ezt a használati útmutatót. Tartsa meg a leírást, hogy késõbb is igénybe tudja venni. 4. Néhány országban nem megfelelõen stabil a hálózati feszültség. A projektor 100 és 240 V közötti tartományban mûködik megfelelõen. ±10 V változás esetén a mûködésben hiba léphet fel. Azokon a helyeken, ahol a hálózati feszültség idönként kimarad javasoljuk, hogy használjon feszültségstabilizátort, villámvédõt vagy szünetmentes tápegységet. (UPS). 2. Mûködés közben ne nézzen a projektor lencséjébe. Az intenzív fény károsodást okozhat a szemben. 5. A készülék izzója különösen magas hõmérsékletet ér el mûködés közben. Az izzócsere elött várjon legalább 45 percet, hogy teljesen kihüljön. 3. Javítását bízza minõsített szervizmérnökre. 6. A projektor bekapcsolása elött mindig távolítsa el a lencsevédõ kupakot. Biztonsági, szabályozó és jogi információk 3

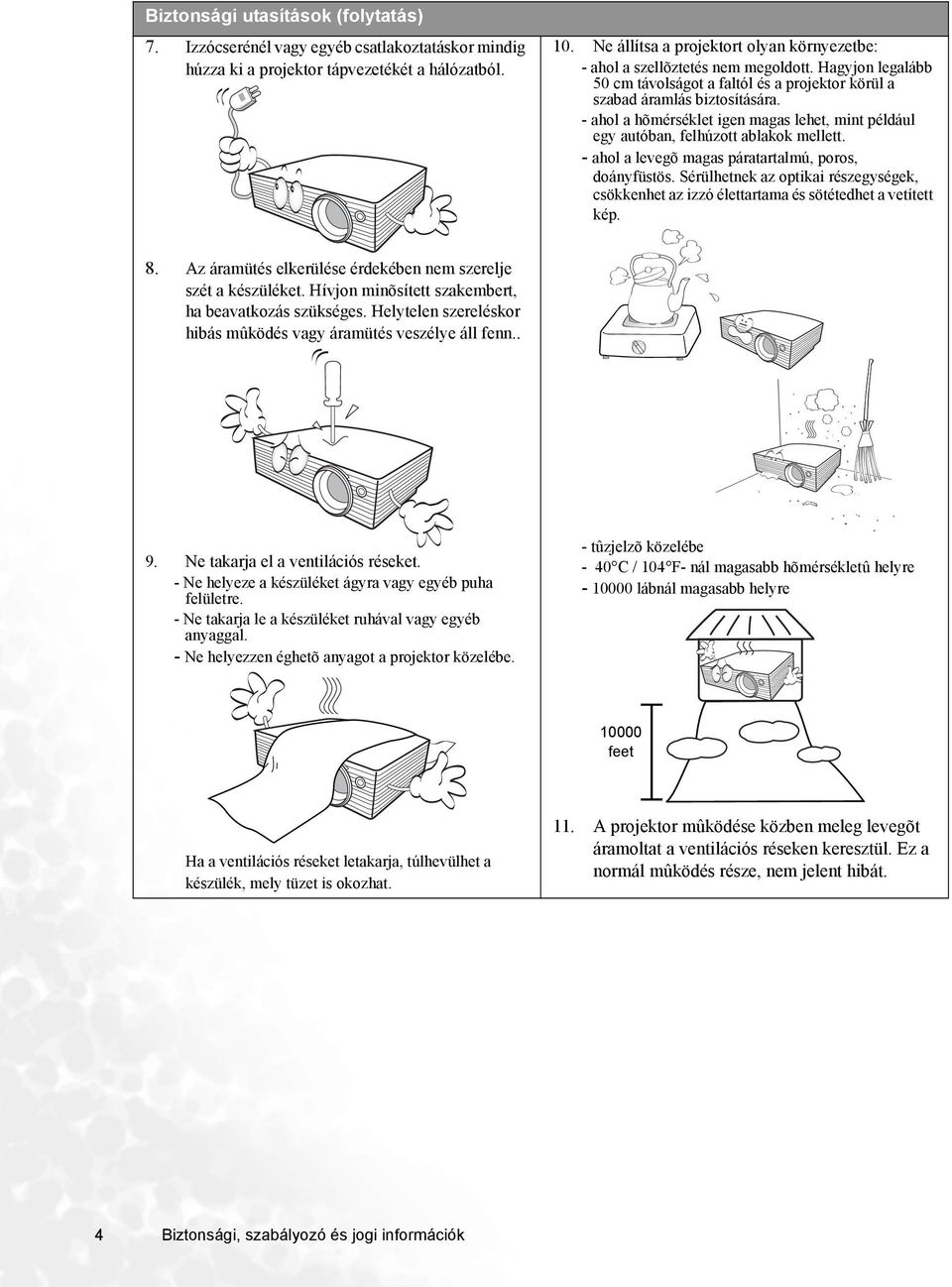

4 Biztonsági utasítások (folytatás) 7. Izzócserénél vagy egyéb csatlakoztatáskor mindig húzza ki a projektor tápvezetékét a hálózatból. 10. Ne állítsa a projektort olyan környezetbe: - ahol a szellõztetés nem megoldott. Hagyjon legalább 50 cm távolságot a faltól és a projektor körül a szabad áramlás biztosítására. - ahol a hõmérséklet igen magas lehet, mint például egy autóban, felhúzott ablakok mellett. - ahol a levegõ magas páratartalmú, poros, doányfüstös. Sérülhetnek az optikai részegységek, csökkenhet az izzó élettartama és sötétedhet a vetített kép. 8. Az áramütés elkerülése érdekében nem szerelje szét a készüléket. Hívjon minõsített szakembert, ha beavatkozás szükséges. Helytelen szereléskor hibás mûködés vagy áramütés veszélye áll fenn.. 9. Ne takarja el a ventilációs réseket. - Ne helyeze a készüléket ágyra vagy egyéb puha felületre. - Ne takarja le a készüléket ruhával vagy egyéb anyaggal. - Ne helyezzen éghetõ anyagot a projektor közelébe. - tûzjelzõ közelébe - 40 C / 104 F- nál magasabb hõmérsékletû helyre lábnál magasabb helyre feet Ha a ventilációs réseket letakarja, túlhevülhet a készülék, mely tüzet is okozhat. 11. A projektor mûködése közben meleg levegõt áramoltat a ventilációs réseken keresztül. Ez a normál mûködés része, nem jelent hibát. 4 Biztonsági, szabályozó és jogi információk

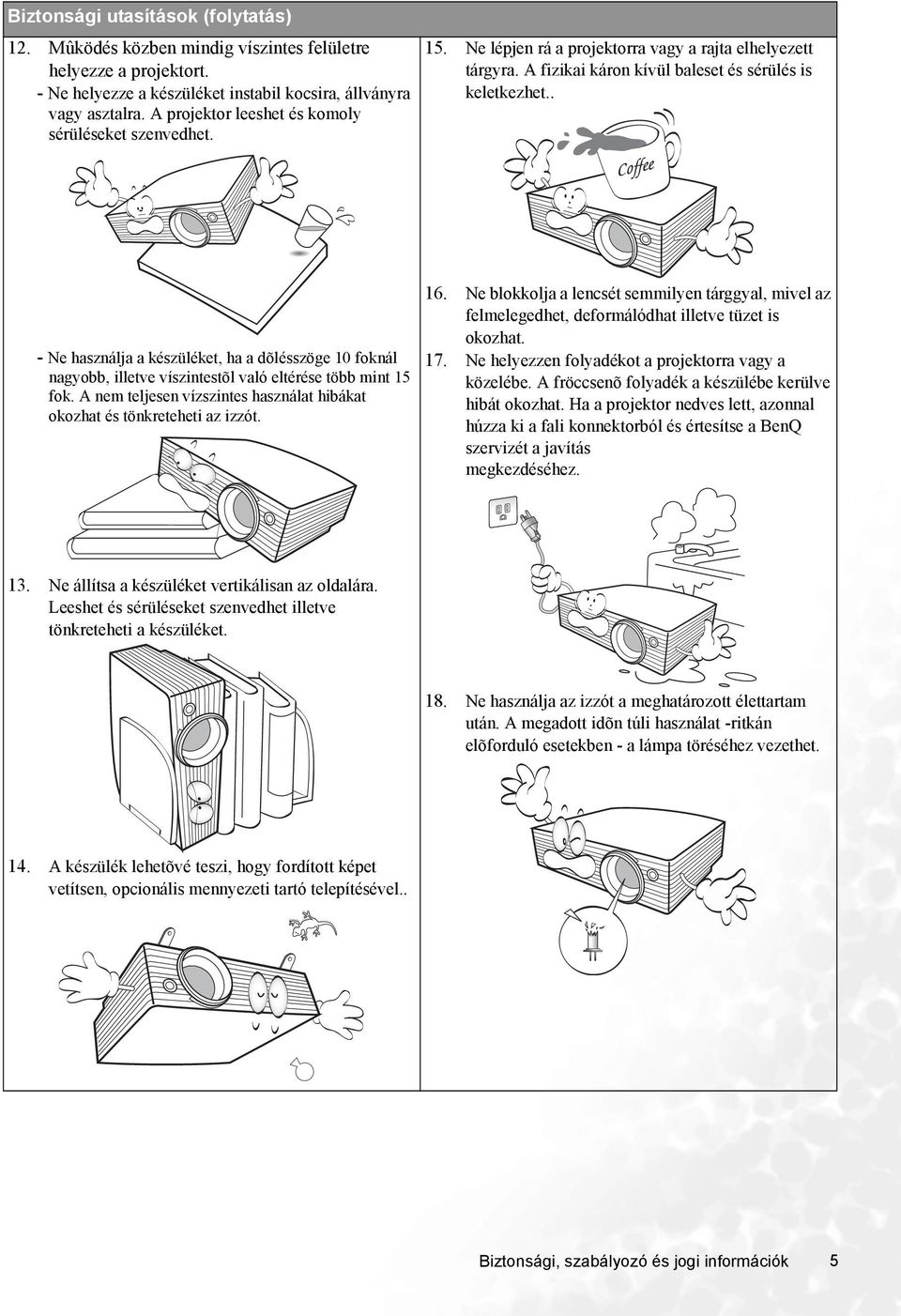

5 Biztonsági utasítások (folytatás) 12. Mûködés közben mindig víszintes felületre helyezze a projektort. - Ne helyezze a készüléket instabil kocsira, állványra vagy asztalra. A projektor leeshet és komoly sérüléseket szenvedhet. 15. Ne lépjen rá a projektorra vagy a rajta elhelyezett tárgyra. A fizikai káron kívül baleset és sérülés is keletkezhet.. - Ne használja a készüléket, ha a dõlésszöge 10 foknál nagyobb, illetve víszintestõl való eltérése több mint 15 fok. A nem teljesen vízszintes használat hibákat okozhat és tönkreteheti az izzót. 16. Ne blokkolja a lencsét semmilyen tárggyal, mivel az felmelegedhet, deformálódhat illetve tüzet is okozhat. 17. Ne helyezzen folyadékot a projektorra vagy a közelébe. A fröccsenõ folyadék a készülébe kerülve hibát okozhat. Ha a projektor nedves lett, azonnal húzza ki a fali konnektorból és értesítse a BenQ szervizét a javítás megkezdéséhez. 13. Ne állítsa a készüléket vertikálisan az oldalára. Leeshet és sérüléseket szenvedhet illetve tönkreteheti a készüléket. 18. Ne használja az izzót a meghatározott élettartam után. A megadott idõn túli használat -ritkán elõforduló esetekben - a lámpa töréséhez vezethet. 14. A készülék lehetõvé teszi, hogy fordított képet vetítsen, opcionális mennyezeti tartó telepítésével.. Biztonsági, szabályozó és jogi információk 5

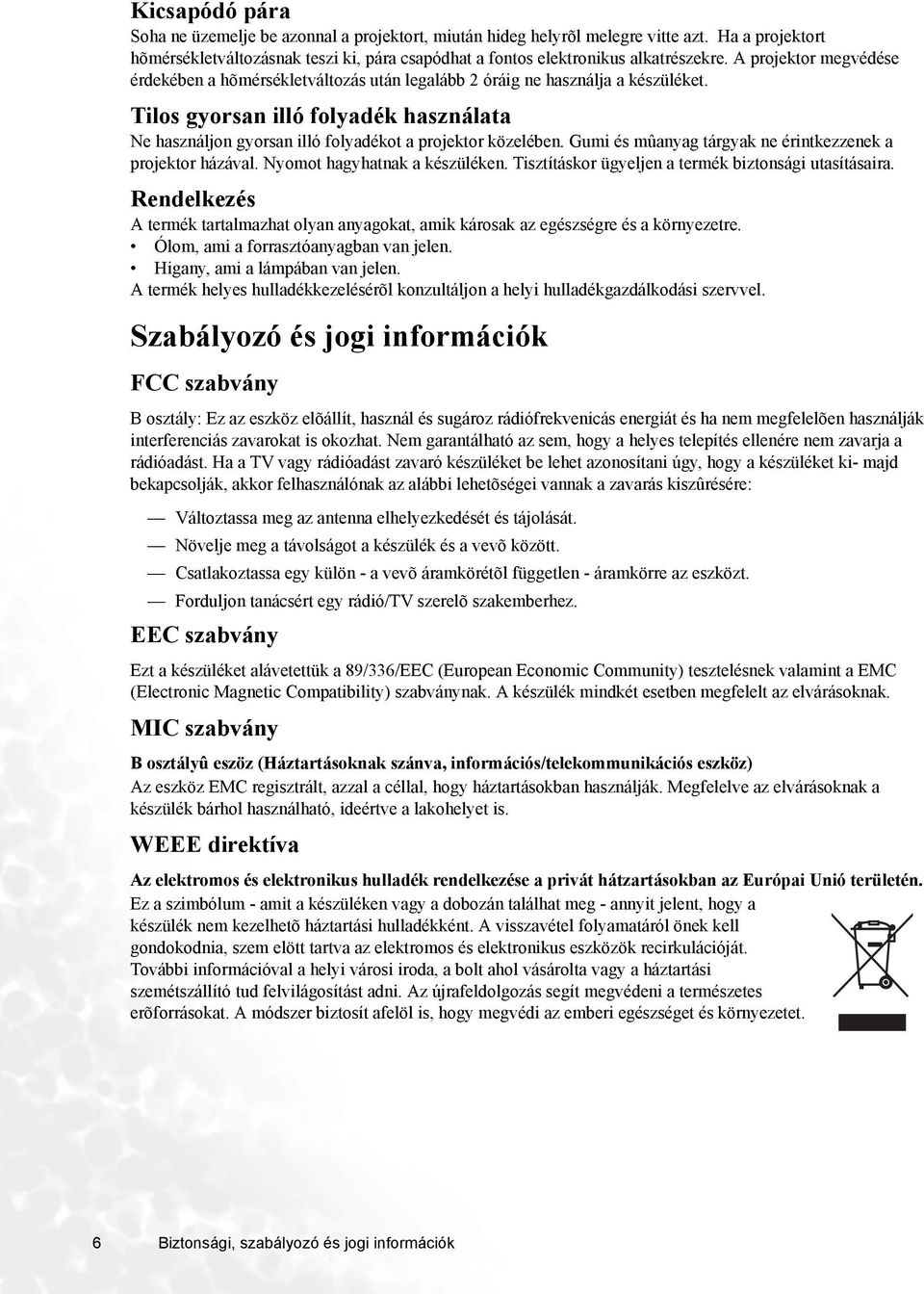

6 Kicsapódó pára Soha ne üzemelje be azonnal a projektort, miután hideg helyrõl melegre vitte azt. Ha a projektort hõmérsékletváltozásnak teszi ki, pára csapódhat a fontos elektronikus alkatrészekre. A projektor megvédése érdekében a hõmérsékletváltozás után legalább 2 óráig ne használja a készüléket. Tilos gyorsan illó folyadék használata Ne használjon gyorsan illó folyadékot a projektor közelében. Gumi és mûanyag tárgyak ne érintkezzenek a projektor házával. Nyomot hagyhatnak a készüléken. Tisztításkor ügyeljen a termék biztonsági utasításaira. Rendelkezés A termék tartalmazhat olyan anyagokat, amik károsak az egészségre és a környezetre. Ólom, ami a forrasztóanyagban van jelen. Higany, ami a lámpában van jelen. A termék helyes hulladékkezelésérõl konzultáljon a helyi hulladékgazdálkodási szervvel. Szabályozó és jogi információk FCC szabvány B osztály: Ez az eszköz elõállít, használ és sugároz rádiófrekvenicás energiát és ha nem megfelelõen használják interferenciás zavarokat is okozhat. Nem garantálható az sem, hogy a helyes telepítés ellenére nem zavarja a rádióadást. Ha a TV vagy rádióadást zavaró készüléket be lehet azonosítani úgy, hogy a készüléket ki- majd bekapcsolják, akkor felhasználónak az alábbi lehetõségei vannak a zavarás kiszûrésére: Változtassa meg az antenna elhelyezkedését és tájolását. Növelje meg a távolságot a készülék és a vevõ között. Csatlakoztassa egy külön - a vevõ áramkörétõl független - áramkörre az eszközt. Forduljon tanácsért egy rádió/tv szerelõ szakemberhez. EEC szabvány Ezt a készüléket alávetettük a 89/336/EEC (European Economic Community) tesztelésnek valamint a EMC (Electronic Magnetic Compatibility) szabványnak. A készülék mindkét esetben megfelelt az elvárásoknak. MIC szabvány B osztályû eszöz (Háztartásoknak szánva, információs/telekommunikációs eszköz) Az eszköz EMC regisztrált, azzal a céllal, hogy háztartásokban használják. Megfelelve az elvárásoknak a készülék bárhol használható, ideértve a lakohelyet is. WEEE direktíva Az elektromos és elektronikus hulladék rendelkezése a privát hátzartásokban az Európai Unió területén. Ez a szimbólum - amit a készüléken vagy a dobozán találhat meg - annyit jelent, hogy a készülék nem kezelhetõ háztartási hulladékként. A visszavétel folyamatáról önek kell gondokodnia, szem elött tartva az elektromos és elektronikus eszközök recirkulációját. További információval a helyi városi iroda, a bolt ahol vásárolta vagy a háztartási szemétszállító tud felvilágosítást adni. Az újrafeldolgozás segít megvédeni a természetes erõforrásokat. A módszer biztosít afelöl is, hogy megvédi az emberi egészséget és környezetet. 6 Biztonsági, szabályozó és jogi információk

7 Bemutatkozás A projektor jellemzõi A projektor nagyteljesítményû optikai vetítõredszerrel és felhasználóbarát dizájnnal rendelkezik. Így biztosítva a megbízhatóságot és a könnyû használhatóságot. Kompakt és hordozható kivitel Magas minõségû manuális zoom lencsék 16,7 millió szín jeleníthetõ meg Többnyelvû OSD menü 10 alkalmazás üzemmód 7-szegmenses színkerék 25dB zajhatás, Eco módban Natív 16:9 képarány 2 darab komponens videó csatlakozás, lehetõvé téve egyszerre két videó eszköz kábelcsere nélküli csatlakozását DVI konnektor HDCP funkcióval a digitális minõségért A látszólagos fényerõ nagyban függ a vetített kép fényerejétõl, a külsõ megvilágítástól a választott bemenet kontraszt/fényerõ beállításaitól és a vetítési távolságtól. Az izzó fényereje az idõ elõrehaladtával csökkenhet. Ez egy természetes és várható következmény. Bemutatkozás 7

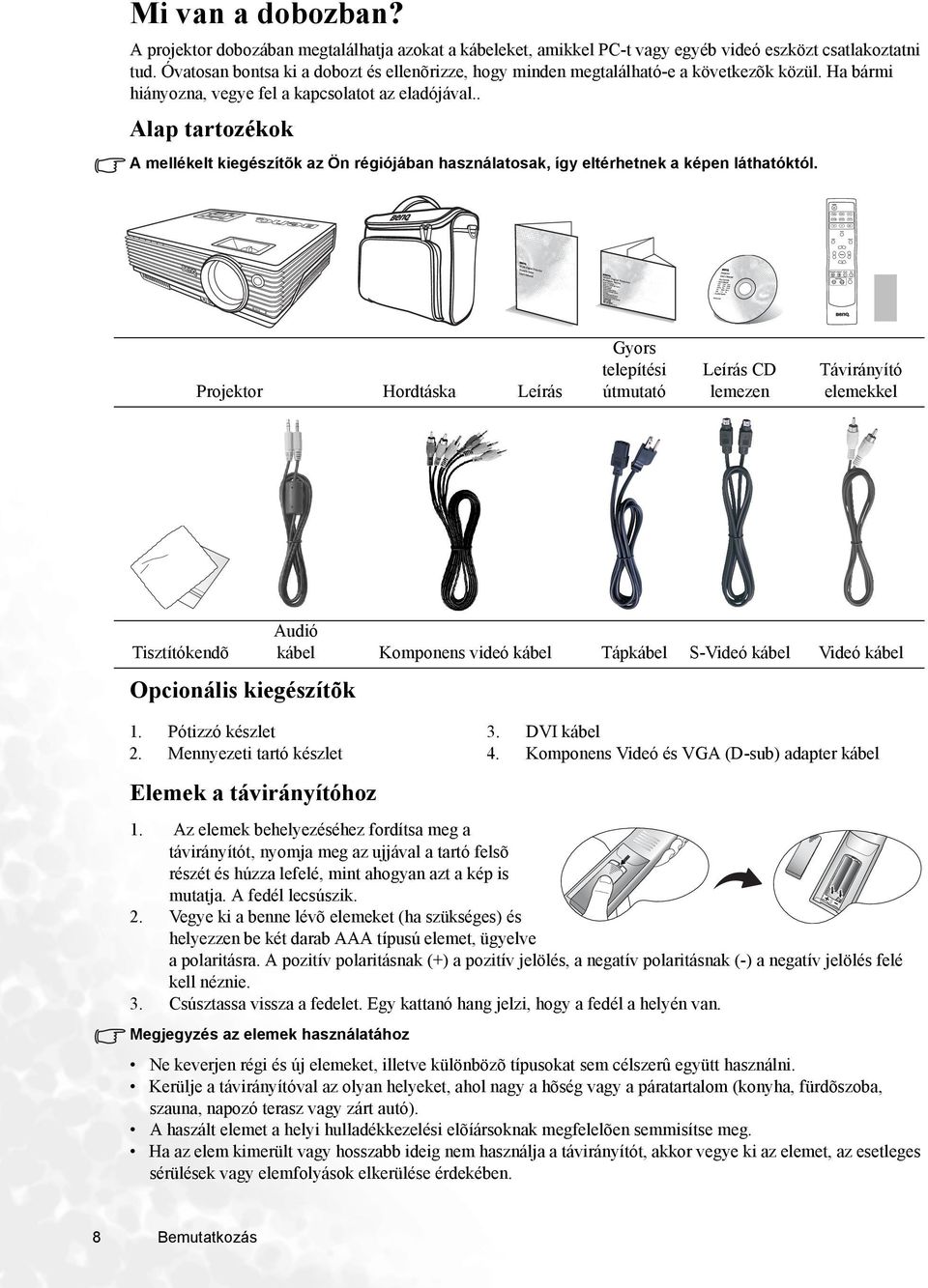

8 PUSH W100 C T Mi van a dobozban? A projektor dobozában megtalálhatja azokat a kábeleket, amikkel PC-t vagy egyéb videó eszközt csatlakoztatni tud. Óvatosan bontsa ki a dobozt és ellenõrizze, hogy minden megtalálható-e a következõk közül. Ha bármi hiányozna, vegye fel a kapcsolatot az eladójával.. Alap tartozékok A mellékelt kiegészítõk az Ön régiójában használatosak, így eltérhetnek a képen láthatóktól. Projektor Hordtáska Leírás Gyors telepítési útmutató Leírás CD lemezen Távirányító elemekkel Tisztítókendõ Opcionális kiegészítõk 1. Pótizzó készlet 2. Mennyezeti tartó készlet Elemek a távirányítóhoz 1. Az elemek behelyezéséhez fordítsa meg a távirányítót, nyomja meg az ujjával a tartó felsõ részét és húzza lefelé, mint ahogyan azt a kép is mutatja. A fedél lecsúszik. 2. Vegye ki a benne lévõ elemeket (ha szükséges) és helyezzen be két darab AAA típusú elemet, ügyelve a polaritásra. A pozitív polaritásnak (+) a pozitív jelölés, a negatív polaritásnak (-) a negatív jelölés felé kell néznie. 3. Csúsztassa vissza a fedelet. Egy kattanó hang jelzi, hogy a fedél a helyén van. Megjegyzés az elemek használatához Audió kábel Komponens videó kábel Tápkábel S-Videó kábel Videó kábel 3. DVI kábel 4. Komponens Videó és VGA (D-sub) adapter kábel Ne keverjen régi és új elemeket, illetve különbözõ típusokat sem célszerû együtt használni. Kerülje a távirányítóval az olyan helyeket, ahol nagy a hõség vagy a páratartalom (konyha, fürdõszoba, szauna, napozó terasz vagy zárt autó). A haszált elemet a helyi hulladékkezelési elõíársoknak megfelelõen semmisítse meg. Ha az elem kimerült vagy hosszabb ideig nem használja a távirányítót, akkor vegye ki az elemet, az esetleges sérülések vagy elemfolyások elkerülése érdekében. 8 Bemutatkozás

9 Külsõ nézet Elöl- / felsõ nézet PUSH Külsõ vezérlõ panel (Lásd a "Projektor" fejezetet a 10 oldalon.) 2. Ventilációs rés 3. Projektor lencse 4. Elsõ állítható láb 5. Lencsekupak 6. Fókusz gyûrû és zoom gyûrû 7. Elülsõ IR távirányító érzékelõ 5 Hátulnézet További információért olvassa el a "Csatlakoztatás" fejezetet a 18 oldalon Hátsó állítható láb 9. AC tápkábel aljzat 10. Kensington lopásgátló 11. RS232 vezérlõ aljzat 12. Komponens 1 támogatott: YPbPr, vagy YCbCr videó jel 13. Komponens 2 támogatott: YPbPr, vagy YCbCr videó jel 14. DVI-I aljzat támogatott: DVI-D videó jel és DVI-A PC jel 15. Video aljzat 16. S-Videó aljzat 17. Audió aljzat 18. IR távirányító érzékelõ 19. Hangszóró 19 Alulnézet Elülsõ állíthatõ láb 21. Izzófedél 22. Hátsó állítható láb Bemutatkozás 9

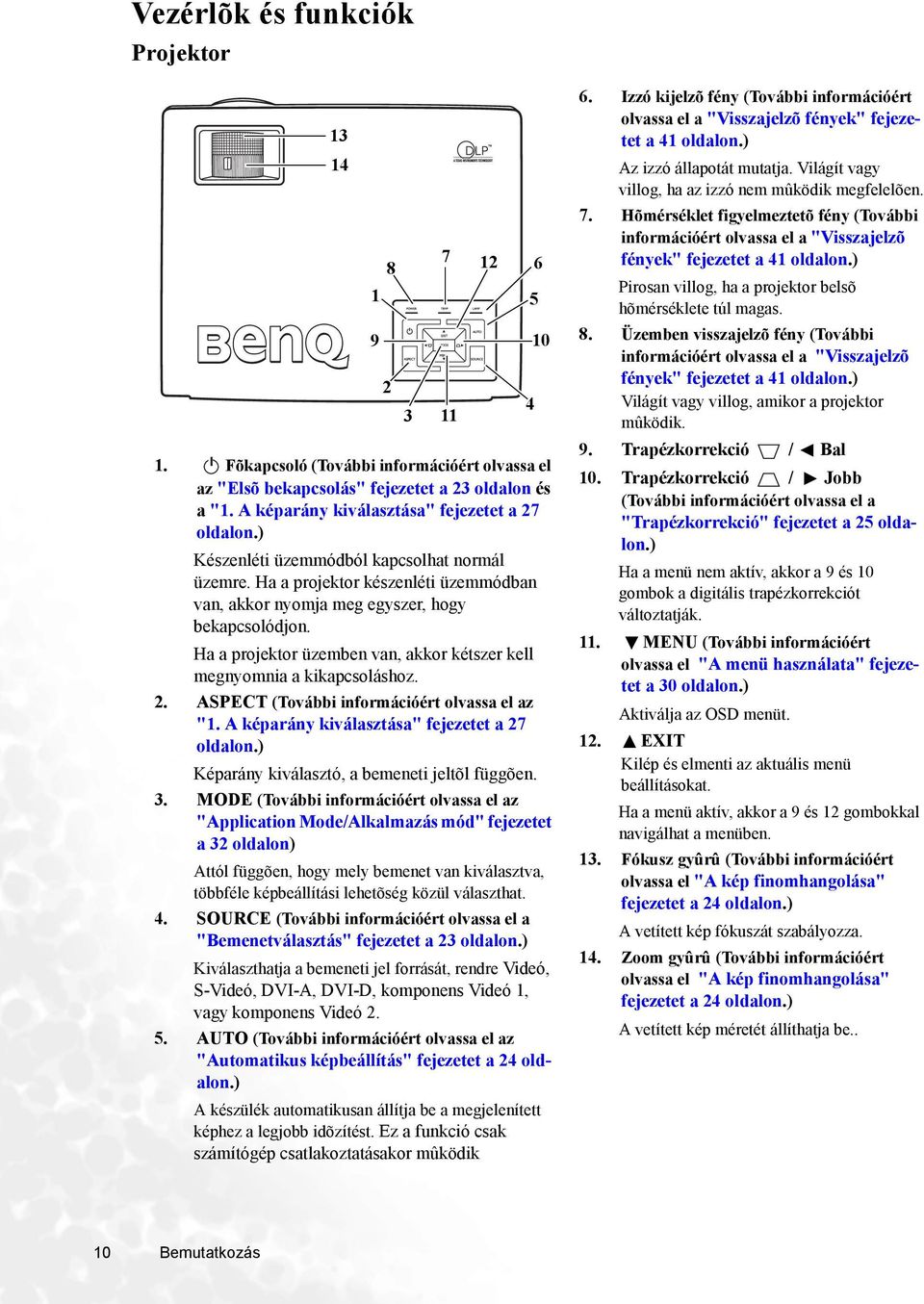

10 Vezérlõk és funkciók Projektor I 1. Fõkapcsoló (További információért olvassa el az "Elsõ bekapcsolás" fejezetet a 23 oldalon és a "1. A képarány kiválasztása" fejezetet a 27 oldalon.) Készenléti üzemmódból kapcsolhat normál üzemre. Ha a projektor készenléti üzemmódban van, akkor nyomja meg egyszer, hogy bekapcsolódjon. Ha a projektor üzemben van, akkor kétszer kell megnyomnia a kikapcsoláshoz. 2. ASPECT (További információért olvassa el az "1. A képarány kiválasztása" fejezetet a 27 oldalon.) Képarány kiválasztó, a bemeneti jeltõl függõen. 3. MODE (További információért olvassa el az "Application Mode/Alkalmazás mód" fejezetet a 32 oldalon) Attól függõen, hogy mely bemenet van kiválasztva, többféle képbeállítási lehetõség közül választhat. 4. SOURCE (További információért olvassa el a "Bemenetválasztás" fejezetet a 23 oldalon.) Kiválaszthatja a bemeneti jel forrását, rendre Videó, S-Videó, DVI-A, DVI-D, komponens Videó 1, vagy komponens Videó AUTO (További információért olvassa el az "Automatikus képbeállítás" fejezetet a 24 oldalon.) A készülék automatikusan állítja be a megjelenített képhez a legjobb idõzítést. Ez a funkció csak számítógép csatlakoztatásakor mûködik Izzó kijelzõ fény (További információért olvassa el a "Visszajelzõ fények" fejezetet a 41 oldalon.) Az izzó állapotát mutatja. Világít vagy villog, ha az izzó nem mûködik megfelelõen. 7. Hõmérséklet figyelmeztetõ fény (További információért olvassa el a "Visszajelzõ fények" fejezetet a 41 oldalon.) Pirosan villog, ha a projektor belsõ hõmérséklete túl magas. 8. Üzemben visszajelzõ fény (További információért olvassa el a "Visszajelzõ fények" fejezetet a 41 oldalon.) Világít vagy villog, amikor a projektor mûködik. 9. Trapézkorrekció / Bal 10. Trapézkorrekció / Jobb (További információért olvassa el a "Trapézkorrekció" fejezetet a 25 oldalon.) Ha a menü nem aktív, akkor a 9 és 10 gombok a digitális trapézkorrekciót változtatják. 11. MENU (További információért olvassa el "A menü használata" fejezetet a 30 oldalon.) Aktiválja az OSD menüt. 12. EXIT Kilép és elmenti az aktuális menü beállításokat. Ha a menü aktív, akkor a 9 és 12 gombokkal navigálhat a menüben. 13. Fókusz gyûrû (További információért olvassa el "A kép finomhangolása" fejezetet a 24 oldalon.) A vetített kép fókuszát szabályozza. 14. Zoom gyûrû (További információért olvassa el "A kép finomhangolása" fejezetet a 24 oldalon.) A vetített kép méretét állíthatja be.. 10 Bemutatkozás

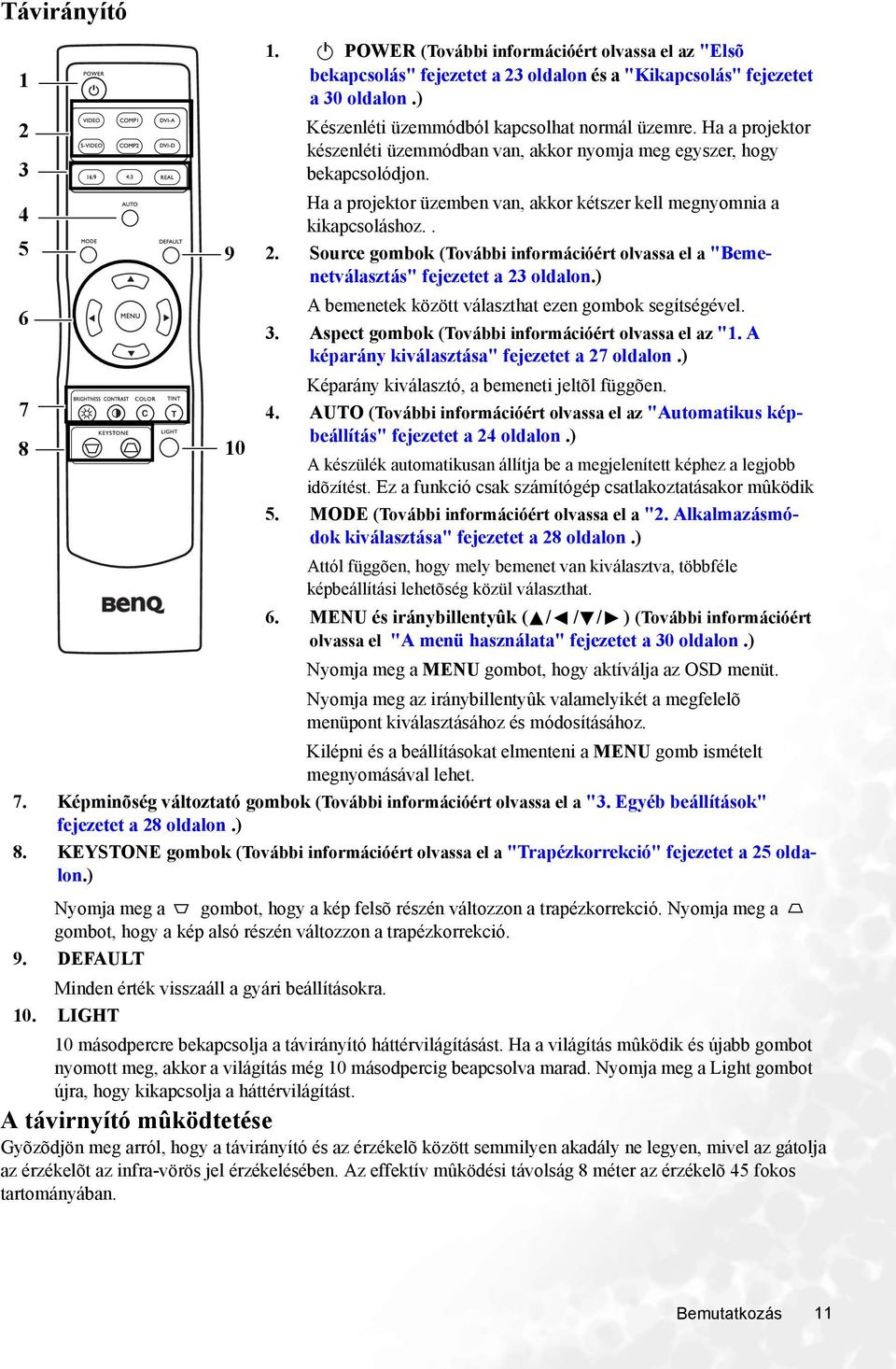

11 Távirányító 1. I POWER (További információért olvassa el az "Elsõ 1 bekapcsolás" fejezetet a 23 oldalon és a "Kikapcsolás" fejezetet a 30 oldalon.) 2 Készenléti üzemmódból kapcsolhat normál üzemre. Ha a projektor készenléti üzemmódban van, akkor nyomja meg egyszer, hogy 3 4 bekapcsolódjon. Ha a projektor üzemben van, akkor kétszer kell megnyomnia a kikapcsoláshoz Source gombok (További információért olvassa el a "Bemenetválasztás" fejezetet a 23 oldalon.) 6 A bemenetek között választhat ezen gombok segítségével. 3. Aspect gombok (További információért olvassa el az "1. A képarány kiválasztása" fejezetet a 27 oldalon.) Képarány kiválasztó, a bemeneti jeltõl függõen. 7 C T 4. AUTO (További információért olvassa el az "Automatikus képbeállítás" 8 10 fejezetet a 24 oldalon.) A készülék automatikusan állítja be a megjelenített képhez a legjobb idõzítést. Ez a funkció csak számítógép csatlakoztatásakor mûködik 5. MODE (További információért olvassa el a "2. Alkalmazásmódok kiválasztása" fejezetet a 28 oldalon.) Attól függõen, hogy mely bemenet van kiválasztva, többféle képbeállítási lehetõség közül választhat. 6. MENU és iránybillentyûk ( / / / ) (További információért olvassa el "A menü használata" fejezetet a 30 oldalon.) Nyomja meg a MENU gombot, hogy aktíválja az OSD menüt. Nyomja meg az iránybillentyûk valamelyikét a megfelelõ menüpont kiválasztásához és módosításához. Kilépni és a beállításokat elmenteni a MENU gomb ismételt megnyomásával lehet. 7. Képminõség változtató gombok (További információért olvassa el a "3. Egyéb beállítások" fejezetet a 28 oldalon.) 8. KEYSTONE gombok (További információért olvassa el a "Trapézkorrekció" fejezetet a 25 oldalon.) Nyomja meg a gombot, hogy a kép felsõ részén változzon a trapézkorrekció. Nyomja meg a gombot, hogy a kép alsó részén változzon a trapézkorrekció. 9. DEFAULT Minden érték visszaáll a gyári beállításokra. 10. LIGHT 10 másodpercre bekapcsolja a távirányító háttérvilágításást. Ha a világítás mûködik és újabb gombot nyomott meg, akkor a világítás még 10 másodpercig beapcsolva marad. Nyomja meg a Light gombot újra, hogy kikapcsolja a háttérvilágítást. A távirnyító mûködtetése Gyõzõdjön meg arról, hogy a távirányító és az érzékelõ között semmilyen akadály ne legyen, mivel az gátolja az érzékelõt az infra-vörös jel érzékelésében. Az effektív mûködési távolság 8 méter az érzékelõ 45 fokos tartományában. Bemutatkozás 11

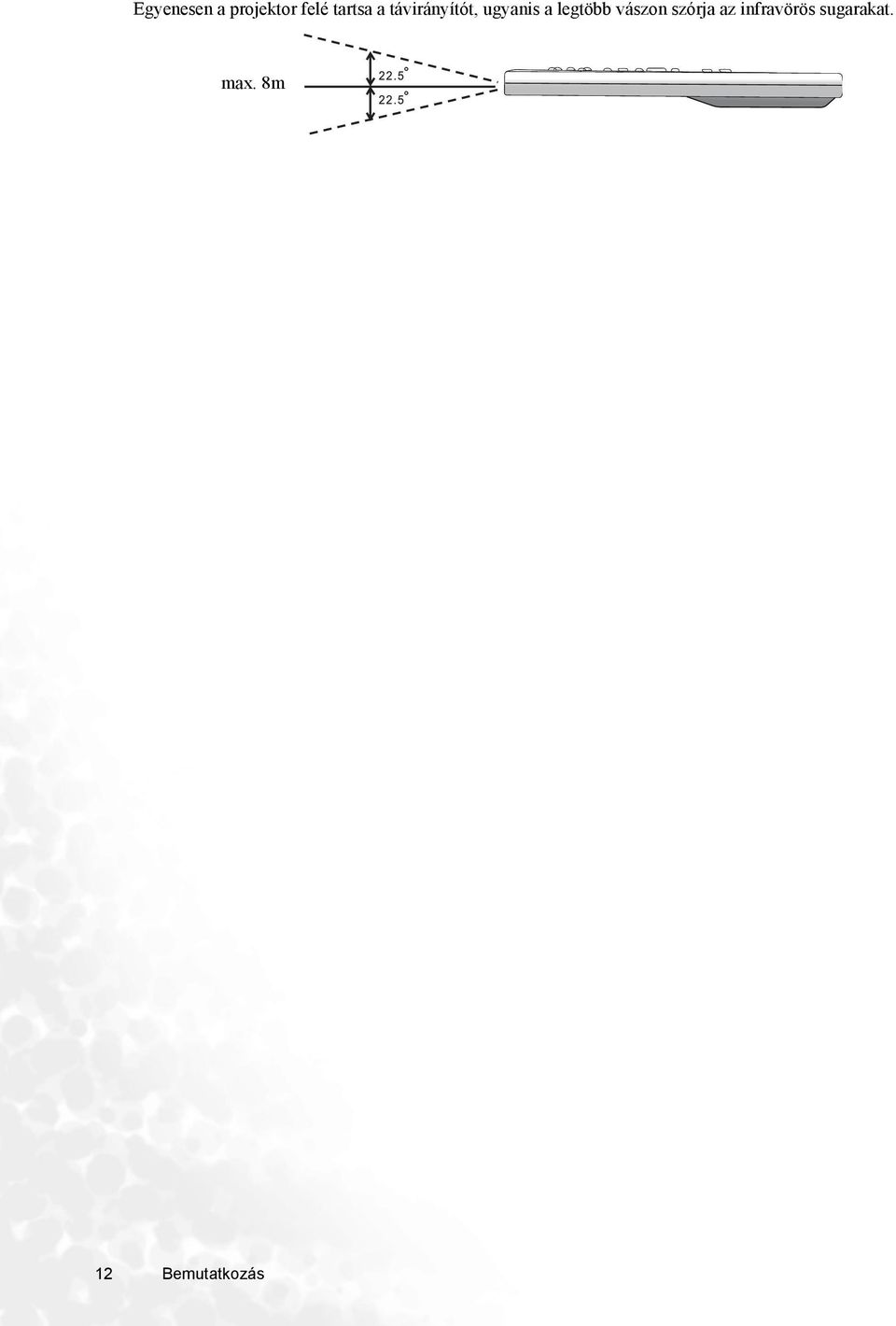

12 Egyenesen a projektor felé tartsa a távirányítót, ugyanis a legtöbb vászon szórja az infravörös sugarakat. max. 8m 12 Bemutatkozás

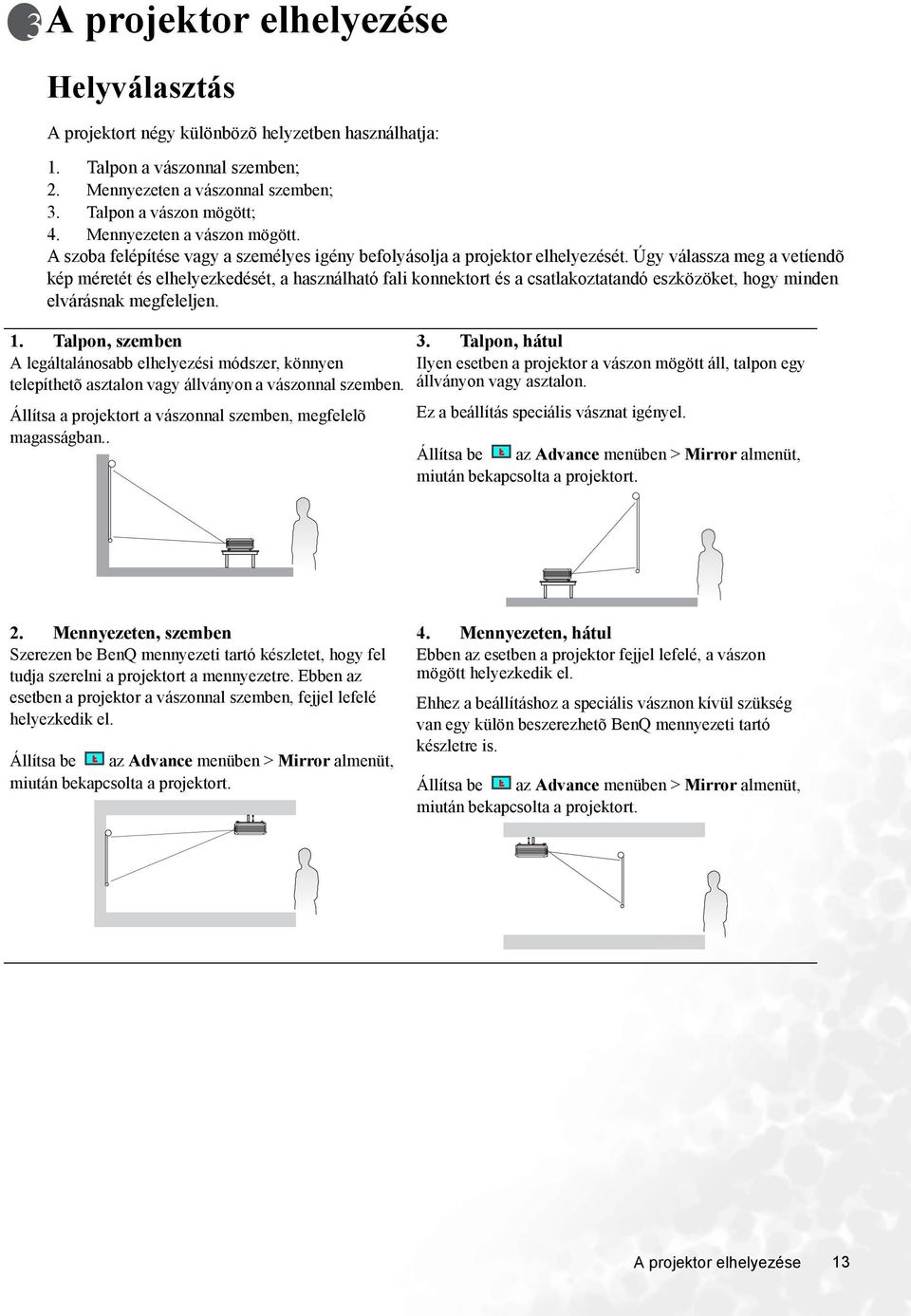

13 A projektor elhelyezése Helyválasztás A projektort négy különbözõ helyzetben használhatja: 1. Talpon a vászonnal szemben; 2. Mennyezeten a vászonnal szemben; 3. Talpon a vászon mögött; 4. Mennyezeten a vászon mögött. A szoba felépítése vagy a személyes igény befolyásolja a projektor elhelyezését. Úgy válassza meg a vetíendõ kép méretét és elhelyezkedését, a használható fali konnektort és a csatlakoztatandó eszközöket, hogy minden elvárásnak megfeleljen. 1. Talpon, szemben A legáltalánosabb elhelyezési módszer, könnyen telepíthetõ asztalon vagy állványon a vászonnal szemben. Állítsa a projektort a vászonnal szemben, megfelelõ magasságban.. 3. Talpon, hátul Ilyen esetben a projektor a vászon mögött áll, talpon egy állványon vagy asztalon. Ez a beállítás speciális vásznat igényel. Állítsa be az Advance menüben > Mirror almenüt, miután bekapcsolta a projektort. 2. Mennyezeten, szemben Szerezen be BenQ mennyezeti tartó készletet, hogy fel tudja szerelni a projektort a mennyezetre. Ebben az esetben a projektor a vászonnal szemben, fejjel lefelé helyezkedik el. Állítsa be az Advance menüben > Mirror almenüt, miután bekapcsolta a projektort. 4. Mennyezeten, hátul Ebben az esetben a projektor fejjel lefelé, a vászon mögött helyezkedik el. Ehhez a beállításhoz a speciális vásznon kívül szükség van egy külön beszerezhetõ BenQ mennyezeti tartó készletre is. Állítsa be az Advance menüben > Mirror almenüt, miután bekapcsolta a projektort. A projektor elhelyezése 13

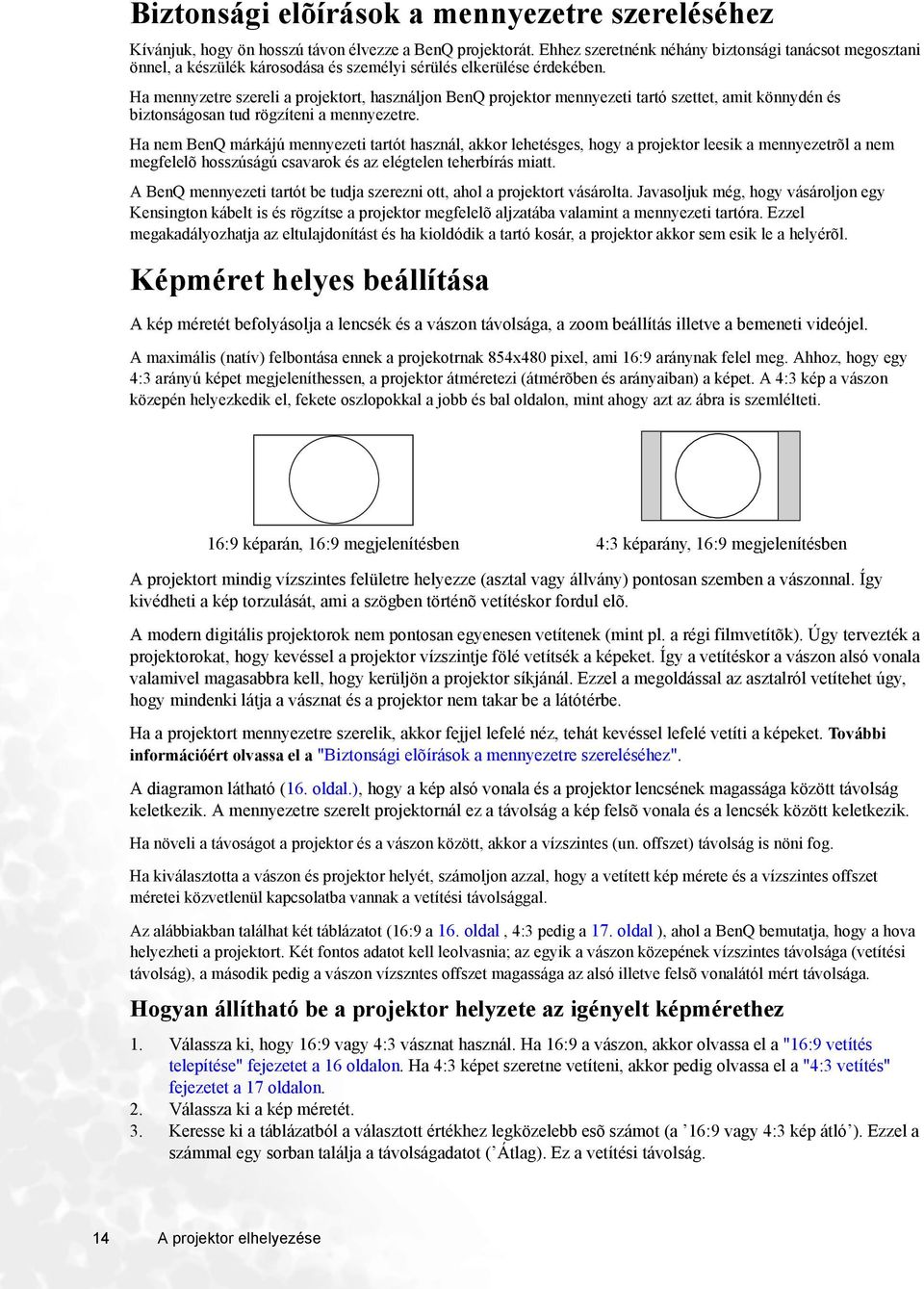

14 Biztonsági elõírások a mennyezetre szereléséhez Kívánjuk, hogy ön hosszú távon élvezze a BenQ projektorát. Ehhez szeretnénk néhány biztonsági tanácsot megosztani önnel, a készülék károsodása és személyi sérülés elkerülése érdekében. Ha mennyzetre szereli a projektort, használjon BenQ projektor mennyezeti tartó szettet, amit könnydén és biztonságosan tud rögzíteni a mennyezetre. Ha nem BenQ márkájú mennyezeti tartót használ, akkor lehetésges, hogy a projektor leesik a mennyezetrõl a nem megfelelõ hosszúságú csavarok és az elégtelen teherbírás miatt. A BenQ mennyezeti tartót be tudja szerezni ott, ahol a projektort vásárolta. Javasoljuk még, hogy vásároljon egy Kensington kábelt is és rögzítse a projektor megfelelõ aljzatába valamint a mennyezeti tartóra. Ezzel megakadályozhatja az eltulajdonítást és ha kioldódik a tartó kosár, a projektor akkor sem esik le a helyérõl. Képméret helyes beállítása A kép méretét befolyásolja a lencsék és a vászon távolsága, a zoom beállítás illetve a bemeneti videójel. A maximális (natív) felbontása ennek a projekotrnak 854x480 pixel, ami 16:9 aránynak felel meg. Ahhoz, hogy egy 4:3 arányú képet megjeleníthessen, a projektor átméretezi (átmérõben és arányaiban) a képet. A 4:3 kép a vászon közepén helyezkedik el, fekete oszlopokkal a jobb és bal oldalon, mint ahogy azt az ábra is szemlélteti. 16:9 képarán, 16:9 megjelenítésben 4:3 képarány, 16:9 megjelenítésben A projektort mindig vízszintes felületre helyezze (asztal vagy állvány) pontosan szemben a vászonnal. Így kivédheti a kép torzulását, ami a szögben történõ vetítéskor fordul elõ. A modern digitális projektorok nem pontosan egyenesen vetítenek (mint pl. a régi filmvetítõk). Úgy tervezték a projektorokat, hogy kevéssel a projektor vízszintje fölé vetítsék a képeket. Így a vetítéskor a vászon alsó vonala valamivel magasabbra kell, hogy kerüljön a projektor síkjánál. Ezzel a megoldással az asztalról vetítehet úgy, hogy mindenki látja a vásznat és a projektor nem takar be a látótérbe. Ha a projektort mennyezetre szerelik, akkor fejjel lefelé néz, tehát kevéssel lefelé vetíti a képeket. További információért olvassa el a "Biztonsági elõírások a mennyezetre szereléséhez". A diagramon látható (16. oldal.), hogy a kép alsó vonala és a projektor lencsének magassága között távolság keletkezik. A mennyezetre szerelt projektornál ez a távolság a kép felsõ vonala és a lencsék között keletkezik. Ha növeli a távoságot a projektor és a vászon között, akkor a vízszintes (un. offszet) távolság is nöni fog. Ha kiválasztotta a vászon és projektor helyét, számoljon azzal, hogy a vetített kép mérete és a vízszintes offszet méretei közvetlenül kapcsolatba vannak a vetítési távolsággal. Az alábbiakban találhat két táblázatot (16:9 a 16. oldal, 4:3 pedig a 17. oldal ), ahol a BenQ bemutatja, hogy a hova helyezheti a projektort. Két fontos adatot kell leolvasnia; az egyik a vászon közepének vízszintes távolsága (vetítési távolság), a második pedig a vászon vízszntes offszet magassága az alsó illetve felsõ vonalától mért távolsága. Hogyan állítható be a projektor helyzete az igényelt képmérethez 1. Válassza ki, hogy 16:9 vagy 4:3 vásznat használ. Ha 16:9 a vászon, akkor olvassa el a "16:9 vetítés telepítése" fejezetet a 16 oldalon. Ha 4:3 képet szeretne vetíteni, akkor pedig olvassa el a "4:3 vetítés" fejezetet a 17 oldalon. 2. Válassza ki a kép méretét. 3. Keresse ki a táblázatból a választott értékhez legközelebb esõ számot (a 16:9 vagy 4:3 kép átló ). Ezzel a számmal egy sorban találja a távolságadatot ( Átlag). Ez a vetítési távolság. 14 A projektor elhelyezése

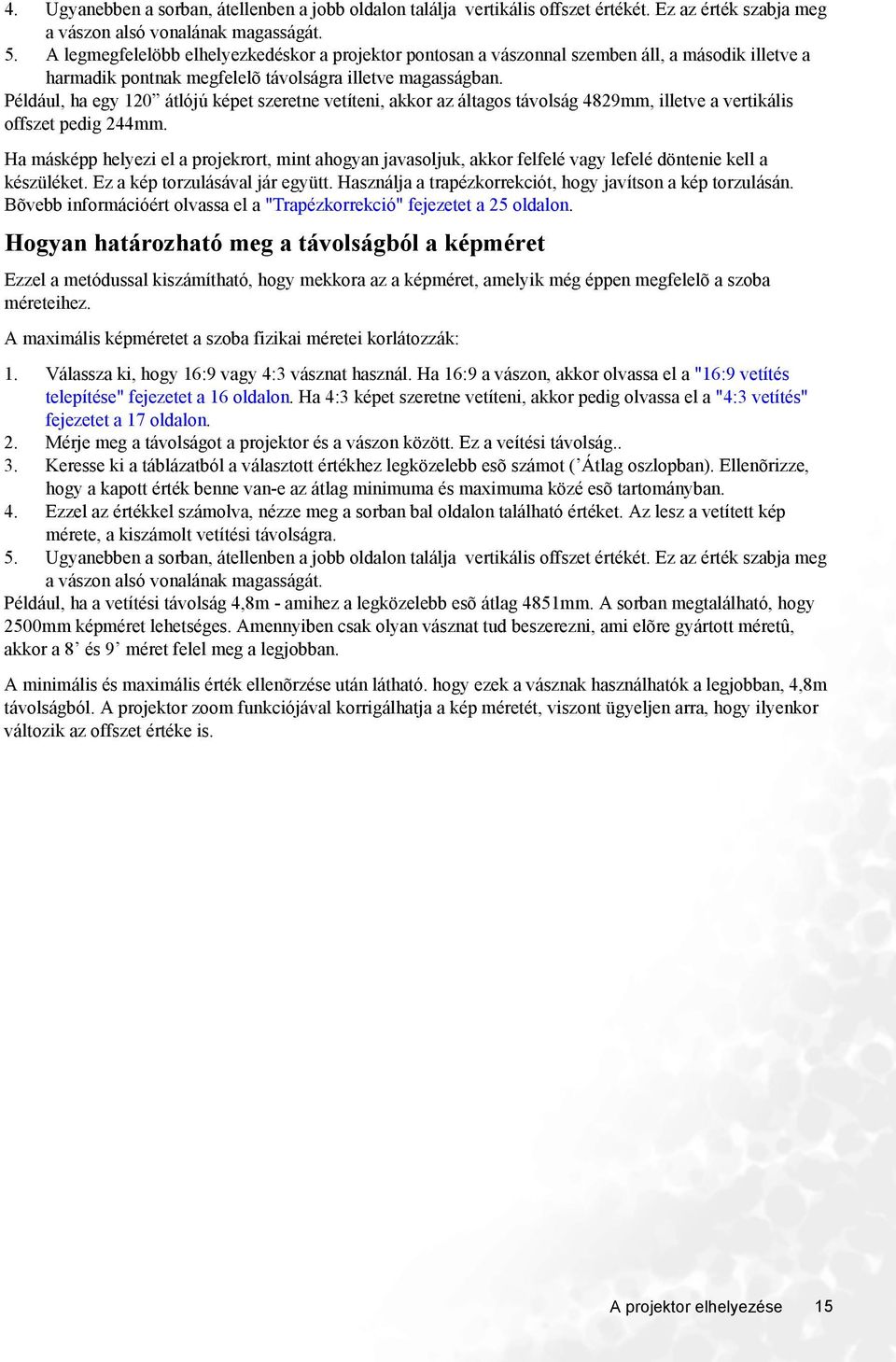

15 4. Ugyanebben a sorban, átellenben a jobb oldalon találja vertikális offszet értékét. Ez az érték szabja meg a vászon alsó vonalának magasságát. 5. A legmegfelelöbb elhelyezkedéskor a projektor pontosan a vászonnal szemben áll, a második illetve a harmadik pontnak megfelelõ távolságra illetve magasságban. Például, ha egy 120 átlójú képet szeretne vetíteni, akkor az áltagos távolság 4829mm, illetve a vertikális offszet pedig 244mm. Ha másképp helyezi el a projekrort, mint ahogyan javasoljuk, akkor felfelé vagy lefelé döntenie kell a készüléket. Ez a kép torzulásával jár együtt. Használja a trapézkorrekciót, hogy javítson a kép torzulásán. Bõvebb információért olvassa el a "Trapézkorrekció" fejezetet a 25 oldalon. Hogyan határozható meg a távolságból a képméret Ezzel a metódussal kiszámítható, hogy mekkora az a képméret, amelyik még éppen megfelelõ a szoba méreteihez. A maximális képméretet a szoba fizikai méretei korlátozzák: 1. Válassza ki, hogy 16:9 vagy 4:3 vásznat használ. Ha 16:9 a vászon, akkor olvassa el a "16:9 vetítés telepítése" fejezetet a 16 oldalon. Ha 4:3 képet szeretne vetíteni, akkor pedig olvassa el a "4:3 vetítés" fejezetet a 17 oldalon. 2. Mérje meg a távolságot a projektor és a vászon között. Ez a veítési távolság.. 3. Keresse ki a táblázatból a választott értékhez legközelebb esõ számot ( Átlag oszlopban). Ellenõrizze, hogy a kapott érték benne van-e az átlag minimuma és maximuma közé esõ tartományban. 4. Ezzel az értékkel számolva, nézze meg a sorban bal oldalon található értéket. Az lesz a vetített kép mérete, a kiszámolt vetítési távolságra. 5. Ugyanebben a sorban, átellenben a jobb oldalon találja vertikális offszet értékét. Ez az érték szabja meg a vászon alsó vonalának magasságát. Például, ha a vetítési távolság 4,8m - amihez a legközelebb esõ átlag 4851mm. A sorban megtalálható, hogy 2500mm képméret lehetséges. Amennyiben csak olyan vásznat tud beszerezni, ami elõre gyártott méretû, akkor a 8 és 9 méret felel meg a legjobban. A minimális és maximális érték ellenõrzése után látható. hogy ezek a vásznak használhatók a legjobban, 4,8m távolságból. A projektor zoom funkciójával korrigálhatja a kép méretét, viszont ügyeljen arra, hogy ilyenkor változik az offszet értéke is. A projektor elhelyezése 15

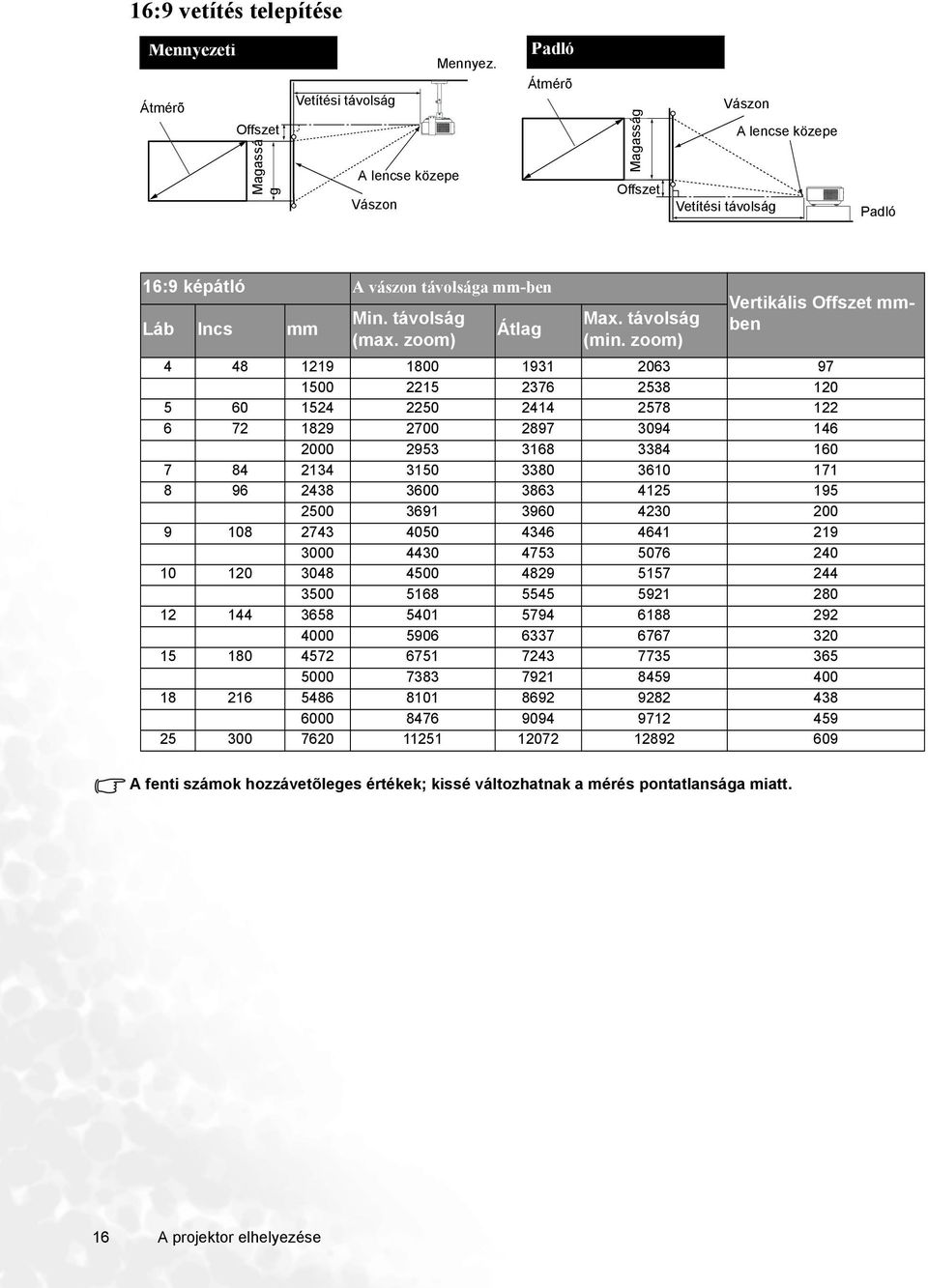

16 16:9 vetítés telepítése Mennyezeti Átmérõ Offszet Magassá g Mennyez. Vetítési távolság A lencse közepe Vászon Padló Átmérõ Magasság Offszet Vászon Vetítési távolság A lencse közepe Padló 16:9 képátló A vászon távolsága mm-ben Láb Incs mm Min. távolság (max. zoom) Átlag Max. távolság (min. zoom) Vertikális Offszet mmben A fenti számok hozzávetõleges értékek; kissé változhatnak a mérés pontatlansága miatt. 16 A projektor elhelyezése

17 4:3 vetítés Az alábbi kép azt mutatják be, hogy miként lehet 4:3 vászon, 16:9 vetítést megjeleníteni. Mennyezeti telepítés Átló Offszet vetítési távolság Mennyezet Padló telepítés Átlól Képmagasság Vászon Lencseközéppont Lencseközéppont Képmagasság Vászon Offset vetítési távolság Padló 4:3 képátló A vászon távolsága mm-ben Vertikális Offszet mm-ben Láb Incs mm Min. távolság (max. zoom) Átlag Max. távolság (min. zoom) % eltérés lehetséges, az optikai összetevõk eltérésébõl adódóan. A projektor elhelyezése 17

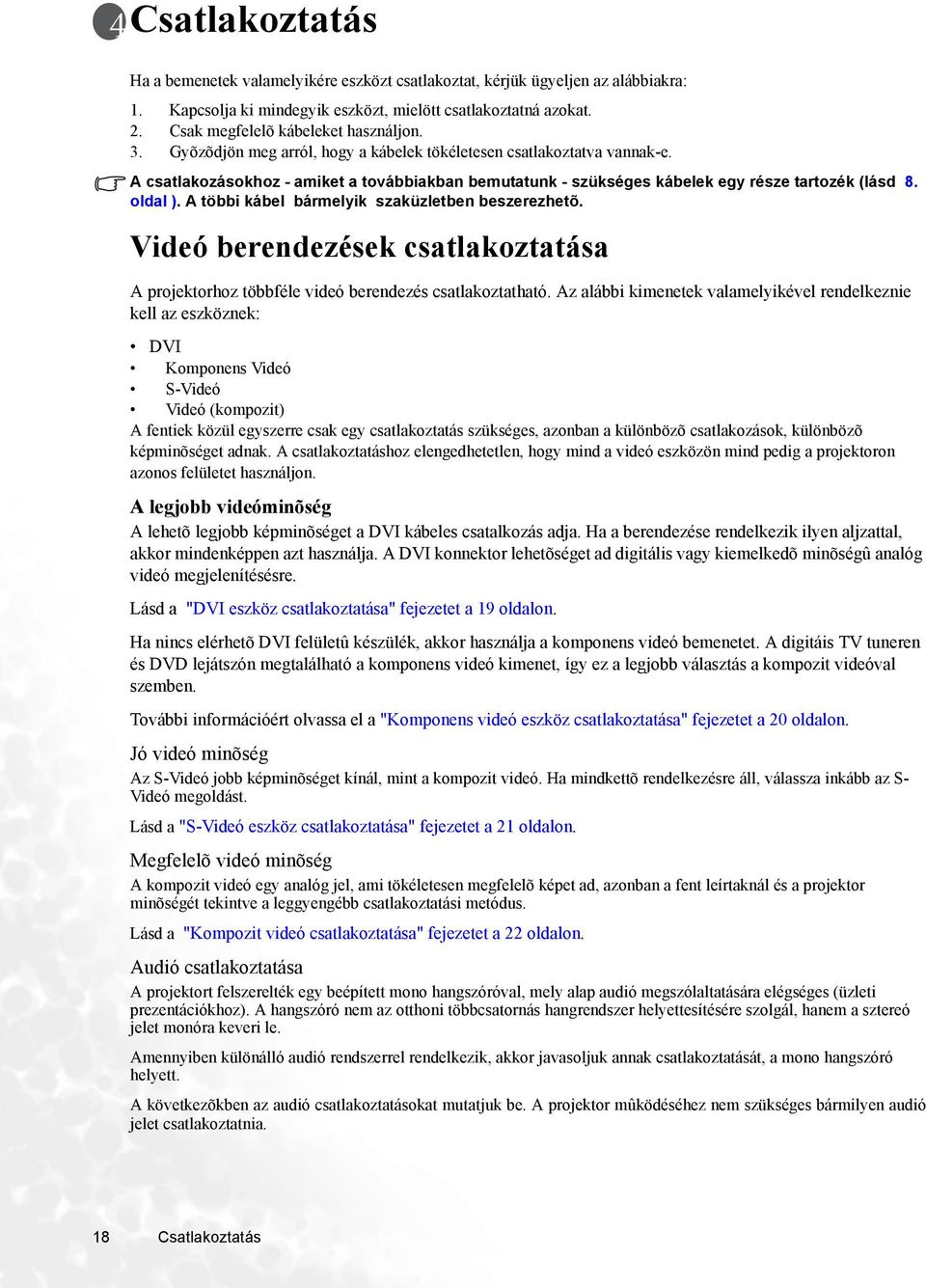

18 Csatlakoztatás Ha a bemenetek valamelyikére eszközt csatlakoztat, kérjük ügyeljen az alábbiakra: 1. Kapcsolja ki mindegyik eszközt, mielött csatlakoztatná azokat. 2. Csak megfelelõ kábeleket használjon. 3. Gyõzõdjön meg arról, hogy a kábelek tökéletesen csatlakoztatva vannak-e. A csatlakozásokhoz - amiket a továbbiakban bemutatunk - szükséges kábelek egy része tartozék (lásd 8. oldal ). A többi kábel bármelyik szaküzletben beszerezhetõ. Videó berendezések csatlakoztatása A projektorhoz többféle videó berendezés csatlakoztatható. Az alábbi kimenetek valamelyikével rendelkeznie kell az eszköznek: DVI Komponens Videó S-Videó Videó (kompozit) A fentiek közül egyszerre csak egy csatlakoztatás szükséges, azonban a különbözõ csatlakozások, különbözõ képminõséget adnak. A csatlakoztatáshoz elengedhetetlen, hogy mind a videó eszközön mind pedig a projektoron azonos felületet használjon. A legjobb videóminõség A lehetõ legjobb képminõséget a DVI kábeles csatalkozás adja. Ha a berendezése rendelkezik ilyen aljzattal, akkor mindenképpen azt használja. A DVI konnektor lehetõséget ad digitális vagy kiemelkedõ minõségû analóg videó megjelenítésésre. Lásd a "DVI eszköz csatlakoztatása" fejezetet a 19 oldalon. Ha nincs elérhetõ DVI felületû készülék, akkor használja a komponens videó bemenetet. A digitáis TV tuneren és DVD lejátszón megtalálható a komponens videó kimenet, így ez a legjobb választás a kompozit videóval szemben. További információért olvassa el a "Komponens videó eszköz csatlakoztatása" fejezetet a 20 oldalon. Jó videó minõség Az S-Videó jobb képminõséget kínál, mint a kompozit videó. Ha mindkettõ rendelkezésre áll, válassza inkább az S- Videó megoldást. Lásd a "S-Videó eszköz csatlakoztatása" fejezetet a 21 oldalon. Megfelelõ videó minõség A kompozit videó egy analóg jel, ami tökéletesen megfelelõ képet ad, azonban a fent leírtaknál és a projektor minõségét tekintve a leggyengébb csatlakoztatási metódus. Lásd a "Kompozit videó csatlakoztatása" fejezetet a 22 oldalon. Audió csatlakoztatása A projektort felszerelték egy beépített mono hangszóróval, mely alap audió megszólaltatására elégséges (üzleti prezentációkhoz). A hangszóró nem az otthoni többcsatornás hangrendszer helyettesítésére szolgál, hanem a sztereó jelet monóra keveri le. Amennyiben különálló audió rendszerrel rendelkezik, akkor javasoljuk annak csatlakoztatását, a mono hangszóró helyett. A következõkben az audió csatlakoztatásokat mutatjuk be. A projektor mûködéséhez nem szükséges bármilyen audió jelet csatlakoztatnia. 18 Csatlakoztatás

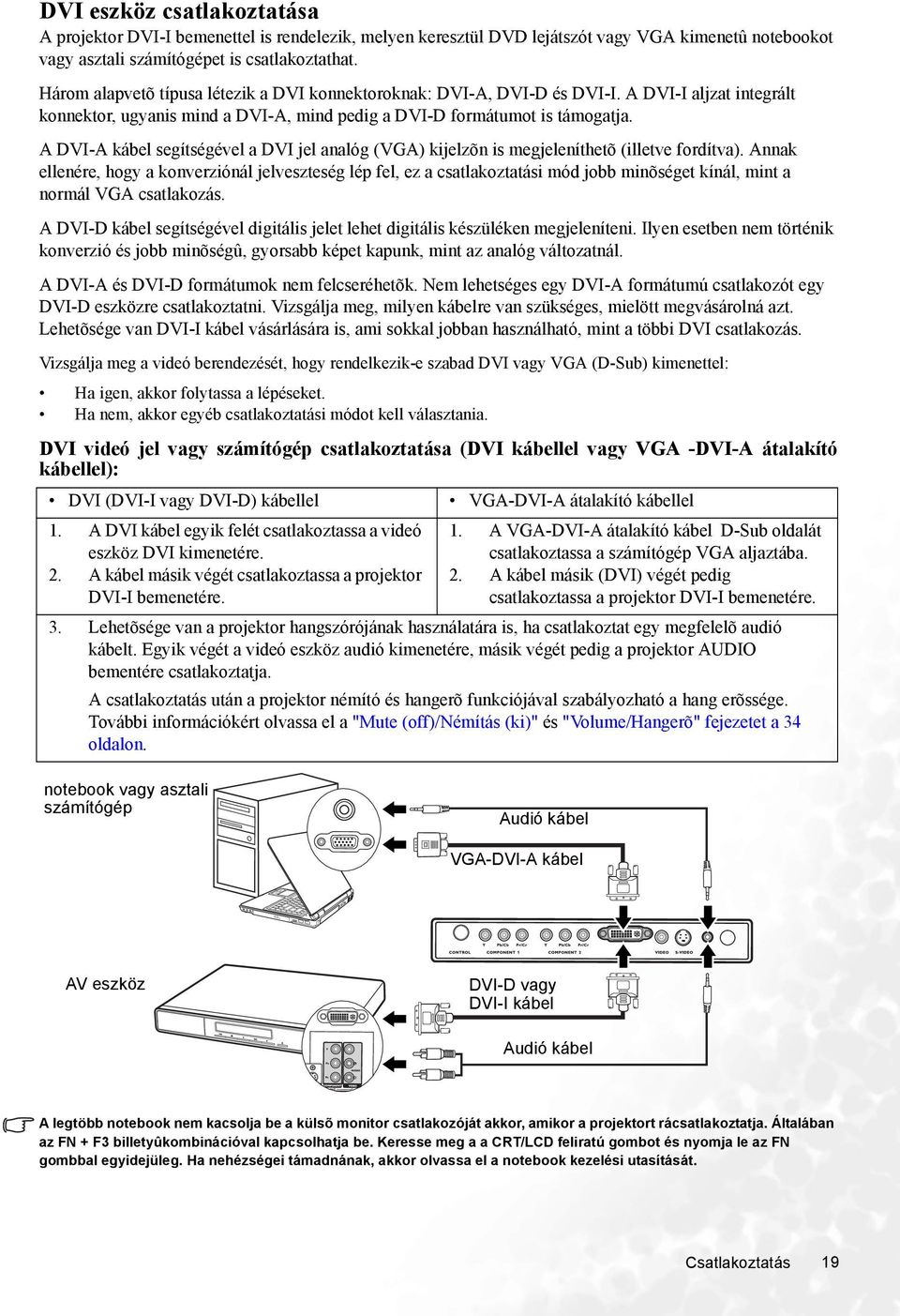

19 DVI eszköz csatlakoztatása A projektor DVI-I bemenettel is rendelezik, melyen keresztül DVD lejátszót vagy VGA kimenetû notebookot vagy asztali számítógépet is csatlakoztathat. Három alapvetõ típusa létezik a DVI konnektoroknak: DVI-A, DVI-D és DVI-I. A DVI-I aljzat integrált konnektor, ugyanis mind a DVI-A, mind pedig a DVI-D formátumot is támogatja. A DVI-A kábel segítségével a DVI jel analóg (VGA) kijelzõn is megjeleníthetõ (illetve fordítva). Annak ellenére, hogy a konverziónál jelveszteség lép fel, ez a csatlakoztatási mód jobb minõséget kínál, mint a normál VGA csatlakozás. A DVI-D kábel segítségével digitális jelet lehet digitális készüléken megjeleníteni. Ilyen esetben nem történik konverzió és jobb minõségû, gyorsabb képet kapunk, mint az analóg változatnál. A DVI-A és DVI-D formátumok nem felcseréhetõk. Nem lehetséges egy DVI-A formátumú csatlakozót egy DVI-D eszközre csatlakoztatni. Vizsgálja meg, milyen kábelre van szükséges, mielött megvásárolná azt. Lehetõsége van DVI-I kábel vásárlására is, ami sokkal jobban használható, mint a többi DVI csatlakozás. Vizsgálja meg a videó berendezését, hogy rendelkezik-e szabad DVI vagy VGA (D-Sub) kimenettel: Ha igen, akkor folytassa a lépéseket. Ha nem, akkor egyéb csatlakoztatási módot kell választania. DVI videó jel vagy számítógép csatlakoztatása (DVI kábellel vagy VGA -DVI-A átalakító kábellel): DVI (DVI-I vagy DVI-D) kábellel VGA-DVI-A átalakító kábellel 1. A DVI kábel egyik felét csatlakoztassa a videó eszköz DVI kimenetére. 2. A kábel másik végét csatlakoztassa a projektor DVI-I bemenetére. 1. A VGA-DVI-A átalakító kábel D-Sub oldalát csatlakoztassa a számítógép VGA aljaztába. 2. A kábel másik (DVI) végét pedig csatlakoztassa a projektor DVI-I bemenetére. 3. Lehetõsége van a projektor hangszórójának használatára is, ha csatlakoztat egy megfelelõ audió kábelt. Egyik végét a videó eszköz audió kimenetére, másik végét pedig a projektor AUDIO bementére csatlakoztatja. A csatlakoztatás után a projektor némító és hangerõ funkciójával szabályozható a hang erõssége. További információkért olvassa el a "Mute (off)/némítás (ki)" és "Volume/Hangerõ" fejezetet a 34 oldalon. notebook vagy asztali számítógép Audió kábel VGA-DVI-A kábel AV eszköz DVI-D vagy DVI-I kábel Audió kábel A legtöbb notebook nem kacsolja be a külsõ monitor csatlakozóját akkor, amikor a projektort rácsatlakoztatja. Általában az FN + F3 billetyûkombinációval kapcsolhatja be. Keresse meg a a CRT/LCD feliratú gombot és nyomja le az FN gombbal egyidejüleg. Ha nehézségei támadnának, akkor olvassa el a notebook kezelési utasítását. Csatlakoztatás 19

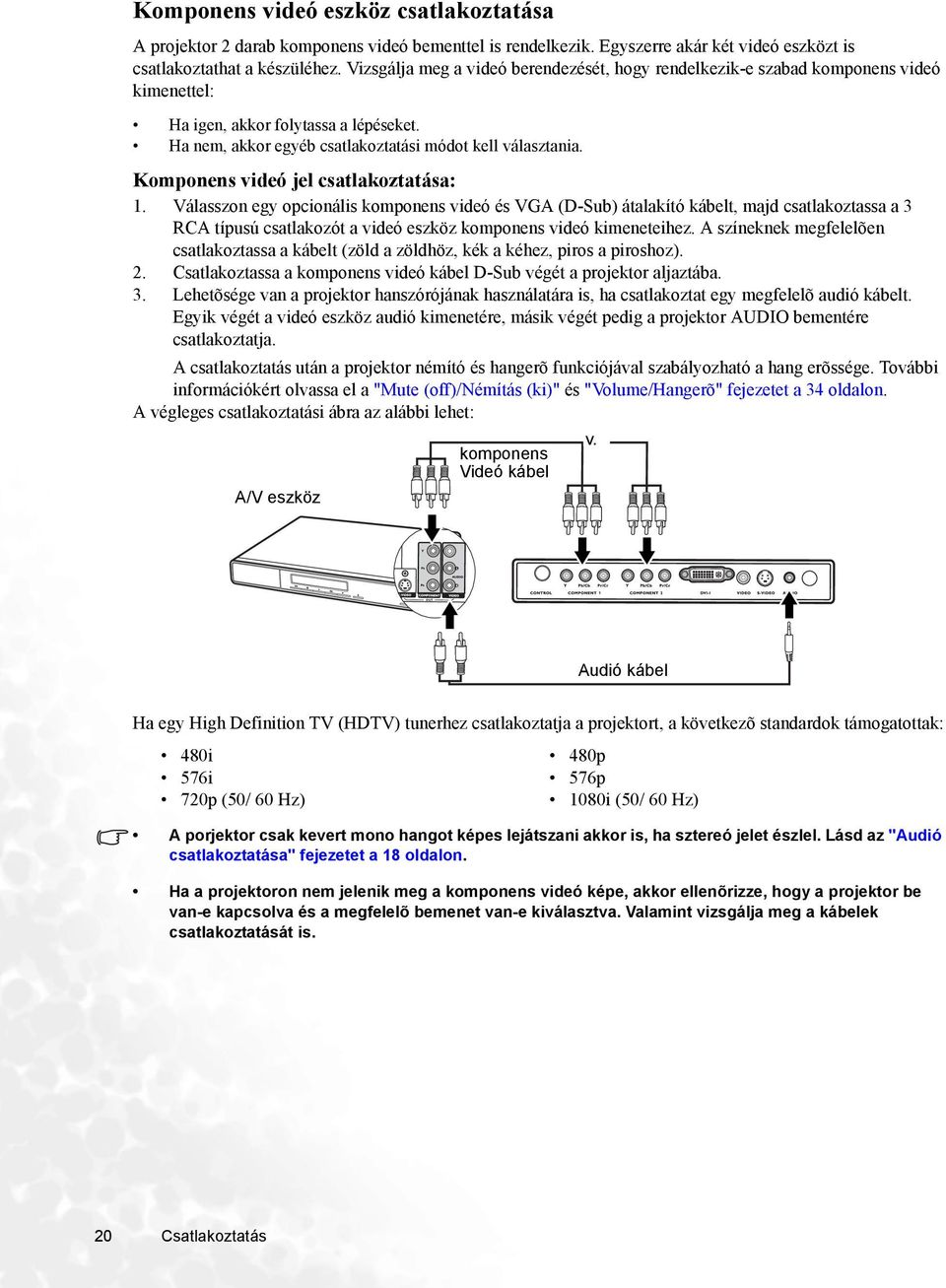

20 Komponens videó eszköz csatlakoztatása A projektor 2 darab komponens videó bementtel is rendelkezik. Egyszerre akár két videó eszközt is csatlakoztathat a készüléhez. Vizsgálja meg a videó berendezését, hogy rendelkezik-e szabad komponens videó kimenettel: Ha igen, akkor folytassa a lépéseket. Ha nem, akkor egyéb csatlakoztatási módot kell választania. Komponens videó jel csatlakoztatása: 1. Válasszon egy opcionális komponens videó és VGA (D-Sub) átalakító kábelt, majd csatlakoztassa a 3 RCA típusú csatlakozót a videó eszköz komponens videó kimeneteihez. A színeknek megfelelõen csatlakoztassa a kábelt (zöld a zöldhöz, kék a kéhez, piros a piroshoz). 2. Csatlakoztassa a komponens videó kábel D-Sub végét a projektor aljaztába. 3. Lehetõsége van a projektor hanszórójának használatára is, ha csatlakoztat egy megfelelõ audió kábelt. Egyik végét a videó eszköz audió kimenetére, másik végét pedig a projektor AUDIO bementére csatlakoztatja. A csatlakoztatás után a projektor némító és hangerõ funkciójával szabályozható a hang erõssége. További információkért olvassa el a "Mute (off)/némítás (ki)" és "Volume/Hangerõ" fejezetet a 34 oldalon. A végleges csatlakoztatási ábra az alábbi lehet: A/V eszköz komponens Videó kábel v. Audió kábel Ha egy High Definition TV (HDTV) tunerhez csatlakoztatja a projektort, a következõ standardok támogatottak: 480i 480p 576i 576p 720p (50/ 60 Hz) 1080i (50/ 60 Hz) A porjektor csak kevert mono hangot képes lejátszani akkor is, ha sztereó jelet észlel. Lásd az "Audió csatlakoztatása" fejezetet a 18 oldalon. Ha a projektoron nem jelenik meg a komponens videó képe, akkor ellenõrizze, hogy a projektor be van-e kapcsolva és a megfelelõ bemenet van-e kiválasztva. Valamint vizsgálja meg a kábelek csatlakoztatását is. 20 Csatlakoztatás

21 S-Videó eszköz csatlakoztatása Vizsgálja meg a videó berendezését, hogy rendelkezik-e szabad S-videó kimenettel: Ha igen, akkor folytassa a lépéseket. Ha nem, akkor egyéb csatlakoztatási módot kell választania. S-videó jel csatlakoztatása: 1. Válasszon egy opcionális S-videó kábelt, majd csatlakoztassa a videó eszköz S-videó kimenetéhez. 2. Csatlakoztassa az S-videó kábelt a projektor S-VIDEO aljzatába. 3. Lehetõsége van a projektor hangszórójának használatára is, ha csatlakoztat egy megfelelõ audió kábelt. Egyik végét a videó eszköz audió kimenetére, másik végét pedig a projektor AUDIO bementére csatlakoztatja. A csatlakoztatás után a projektor némító és hangerõ funkciójával szabályozható a hang erõssége. További információkért olvassa el a "Mute (off)/némítás (ki)" és "Volume/Hangerõ" fejezetet a 34 oldalon. A végleges csatlakoztatási ábra az alábbi lehet: A/V eszköz S-Videó kábel Audió kábel A porjektor csak kevert mono hangot képes lejátszani akkor is, ha sztereó jelet észlel. Lásd a "Audió csatlakoztatása" fejezetet a 18 oldalon. Ha a projektoron nem jelenik meg az S-videó képe, akkor ellenõrizze, hogy a projektor be van-e kapcsolva és a megfelelõ bemenet van-e kiválasztva. Valamint vizsgálja meg a kábelek csatlakoztatását is. Ha már a komponens videó bemenet is csatlakoztatva van, az S-Videó mellett, akkor az S-Videó csatlakoztatás már nem szükséges. Lásd a "Videó berendezések csatlakoztatása" fejezetet a 18 oldalon. Csatlakoztatás 21

22 Kompozit videó csatlakoztatása Vizsgálja meg a videó berendezését, hogy rendelkezik-e szabad kompozit videó kimenettel: Ha igen, akkor folytassa a lépéseket. Ha nem, akkor egyéb csatlakoztatási módot kell választania. Kompozit videó jel csatlakoztatása: 1. Válasszon egy opcionális videó kábelt, majd csatlakoztassa a videó eszköz videó kimenetéhez. 2. Csatlakoztassa a videó kábelt a projektor VIDEO aljzatába. 3. Lehetõsége van a projektor hangszórójának használatára is, ha csatlakoztat egy megfelelõ audió kábelt. Egyik végét a videó eszköz audió kimenetére, másik végét pedig a projektor AUDIO bementére csatlakoztatja. A csatlakoztatás után a projektor némító és hangerõ funkciójával szabályozható a hang erõssége. További információkért olvassa el a"mute (off)/némítás (ki)" és "Volume/Hangerõ" fejezetet a 34 oldalon. A végleges csatlakoztatási ábra az alábbi lehet: A/V eszköz Videó kábel Audió kábel A porjektor csak kevert mono hangot képes lejátszani akkor is, ha sztereó jelet észlel. Lásd a "Audió csatlakoztatása" fejezetet a 18 oldalon. Ha a projektoron nem jelenik meg az kompozit videó képe, akkor ellenõrizze, hogy a projektor be vane kapcsolva és a megfelelõ bemenet van-e kiválasztva. Valamint vizsgálja meg a kábelek csatlakoztatását is. Ha már a komponens videó bemenet is csatlakoztatva van, az S-Videó mellett, akkor az S-Videó csatlakoztatás már nem szükséges. Lásd a "Videó berendezések csatlakoztatása" fejezetet a 18 oldalon. 22 Csatlakoztatás

23 C C T T Mûködés Elsõ bekapcsolás 1. Csatlakoztassa a tápkábelt a fali aljzatba. Ellenõrizze, hogy a visszajelzõ fény narancssárgán világít-e. 2. Vegye le a lencsevédõ kupakot. Ha a helyén marad, eldeformálódhat a hõtõl. I 3. Nyomja le és tartsa lenyomva 2 másodpercig a POWER gombot a projektoron vagy a távirányítón. A visszajelzõ fény zölden világít. I A POWER gomb megnyomása után az indulási folyamat kb. 30 másodpercig tart. Alapállapotban a BenQ logó jelenik meg a vásznon. (Ha szükséges) Forgassa a fókusz gyûrût addig, amíg a kép éles nem lesz. Ha a projektor még mindig meleg, a hûtés nagyjából 90 másodpercig mûködik, mielött elindulna az izzó begyújtása. 4. Kapcsolja be az összes csatlakoztatott eszközt 5. A projektor elkezdi keresni a bemeneti jelet. A kép közepén megjelenik az éppen vizsgált bemenet neve. Ha a projektor nem talált jelet, azon bemenetre kapcsol, ahol utoljára jelet észlelt. A Source gomb megnyomásával ön is kiválaszthatja a megfelelõ bemenetet. További információért olvassa el a "Bemenetválasztás" fejezetet a 23 oldalon. Ha a bemeneti frekvencia/felbontás kívül esik a projektor mûködési jellemzõin, akkor az Out of Range felirat jelenik meg. Kérjük állítsa át alacsonyabbra a felbontást. További informácóért olvassa el az "Idõzítõ táblázat" fejezetet a 45 oldalon. Bemenetválasztás A projektorhoz egyszerre többféle eszköz is csatlakoztatható. Ennek ellenére, egyszerre csak egy jeleníthetõ meg közülük. A Source gomb lenyomásával ciklikusan kapcsolgathat a bemenetek között. A kiválasztott bemenet neve a kép közepén jelenik meg. (Video, S-Video, DVI-A, DVI-D, komponens Videó 1, vagy komponens Videó 2) A vetített kép fényereje annak függvényében változik, hogy éppen mely bemenetet jeleníti meg a projektor. Az adat (grafikus) PC prezetációk fényesebbek, mint a gyors mozgású Video filmek. A bementi típusok különféle beállításokat tesznek lehetõve. További információért olvassa el az "2. Alkalmazásmódok kiválasztása" fejezetet a 28 oldalon. Mûködés 23

24 C T A vetített kép beállítása A vetítési szög beállítása A projektornak egy gyors oldású állítható elülsõ lába és egy hátsó állítható lába van. Ezekkel a lábakkal módosíthatja a magasságot és a vetítési szöget. Magasságállítás: 1. Emelje fel a projektort és nyomja meg a szabályozó gombot. Az állítható láb a megfelelõ pozícióba ugrik. Ne nézzen a lencsébe, ha az izzó világít. Az erõs fény szemkárosodást okozhat. Legyen óvatos! A ventilációs réseken keresztül fórró levegõ áramlik ki. 2. Csavarással finomhangolhatja a vízszintes beállítást. A láb visszaállításához nyomja meg a gombot a láb elött és lassan engedje rá a projektort. A hátsó lábat pedig az ellenkezõ irányba csavarja, így alaphelyzetbe kerül. Ha projektor és a vászon nincs egymással szemben, a vetített kép torzul. A kép beállításához használja a trapézkorrekciót, a kép menüben. A menü megjelenítéséhez használja projekor vagy a távirányító MENU gombjait. Automatikus képbeállítás Néhány esetben szükség van a kép minõségének optimalizálására. Ehhez nyomja meg az Auto gombot a vezérlõpulton vagy a távirányítón. 3 másodpercen belül beállítja a frekvenciát és az idõzítést, hogy a megjelenített kép a lehetõ legjobb minõségben látszódjék. A jelenlegi beállítások a kép jobb alsó sarkában jelennek meg. Ez a funkció csak számítógép csatlakoztatásakor mûködik. A kép teljesen fekete addig, amíg az automatikus beállítás végig nem fut. A kép finomhangolása 1. A kép méretének változtatásához használja a zoom gyûrût. 2. A kép élességének beállításához használja a fókusz gyûrût. 24 Mûködés

25 C T Trapézkorrekció A trapéztorzítás annyit jelent, hogy a kép alsó vagy felsõ része szélesebb mint az ellenoldali. Ez a probléma akkor merül fel, ha a projektor és a vászon nincs teljesen egymással szemben. Megoldás lehet, hogy változtat a projektor magasságán vagy manuálisan módosítja a kép jellemzõit a következõ lépések valamelyikével: C Nyomja meg a / vagy a / gombok valamelyikét a projektoron. Nyomja meg a / gombot, hogy a kép felsõ részén vagy a / gombot, hogy a kép alsó részén változtassa a trapéztorzítást. Nyomja meg a vagy a gombok valamelyikét a távirányítón, - Keystone felirat jelenik meg - majd nyomja meg a gombot, hogy a kép felsõ részén vagy a gombot, hogy a kép alsó részén változtassa a trapéztorzítást. Nyomja meg a MENU gombot a projektoron vagy a MENU gombot a távirányítón. Lépjen be a Picture --> Keystone almenübe, majd a / / / gombok valamelyikével módosítsa a trapéztorzítást. A távirányítón is ugyanezen gombok segítségével módosíthatja a trapéztorzítást. Például, Nyomja meg a / gombot a projektoron vagy Nyomja meg a gombot a távirányítón vagy Nyomja meg a / gombot a projektoron vagy nyomja meg a Left gombot a távirányítón, hogy a Picture --> Keystone menübe lépjen. Keystone 0 Keystone -6 Nyomja meg a / gombot a projektoron vagy Nyomja meg a gombot a távirányítón vagy Keystone 0 Keystone +6 Nyomja meg a / gombot a projektoron vagy nyomja meg a Right gombot a távirányítón, hogy a Picture --> Keystone menübe lépjen. Mûködés 25

26 A projektor használata 3000 láb feletti magasságban Javasoljuk, hogy állítsa át a készüléket Magassági üzemódra, ha a tengerszint felett 3000 lábnál magasabb helyen vagy 40 C feletti hõmérsékletben használja, valamint ha huzamosabb ideig (>10 óra) nem kapcsolja ki a készüléket. A magassági üzemmód bekapcsolásához válassza az On beállítást a Left/ Right gombok valamelyikének lenyomásával. Egy visszajelzõ üzenet jelenik meg. Nyomja meg az AUTO gombot.. We recommend you use the High Altitude Mode by selecting On when your environment is higher than 3000 feet, or is hotter than 40 C. Do you want to turn on High Altitude Mode? Yes Auto No A következõ bekapcsoláskor a projektor egy üzenettel emlékezteti önt, hogy a magassági üzemmód aktív. Current Status High Altitude Mode On This mode is used for protecting projector from extreme environment and may cause high fan speed. Ehhez az üzemmódhoz magasabb zajhatás párosul, mivel a ventilátoroknak magasabb fordulatszámra van szükségük a megfelelõ hûtés eléréshez. Ha extrém környezetben használja a projektort (kivéve a fent említettet) lehetséges, hogy automatikusan kikapcsol, megvédve a készüléket a túlhevüléstõl. Ilyen esetben alkalmazza a magassági üzemódot. Ennek ellenére ez a funkció sem jelenti azt, hogy a projektor bármilyen körülmények között mûködõképes marad. A menü személyre szabása Az OSD menüt az Ön igényei szerint személyre szabhatja. A következõk nem befolyásolják a projektor beállításait, mûködését és teljesítményét. Az OSD megjelenítsésének idejét állíthatja be a Setting menüben. Az OSD addig a képen marad, amig a beállított idõ le nem telik. Ez az érték 5 és 100 másodperc közötti lehet. Az Advance menüben beállíthatja a kívánt nyelvet. Használja a Left/ Right gombot a projektoron vagy a távirányítón, hogy kiválassza a megfelelõ nyelvet. Az Advance menü lehetõvé teszi, hogy az induláskor megjelenõ logót megváltoztathassa. 26 Mûködés

27 Képoptimalizálás A kép optimális beállításához használja a projektoron vagy a távirányítón lévõ gombokat vagy használja az OSD menüt. További információért olvassa el "A menü használata" fejezetet a 30 oldalon. A következõ utasítások nem kötelezõek. Nem szükséges követnie az itt leírtakat. 1. A képarány kiválasztása A kép szélessége osztva a kép magasságával; ezt nevezzük képaránynak. A digitális TV általában 16:9 arányt használ, ami ennek a projektornak is az alapbeállítása. A legtöbb analóg TV 4:3 képarányban jeleníti meg a képeket. Bármikor megváltoztathatja a beállított képarányt (függetlenül a bemenettõl) az távirányítón lévõ Aspect gomb megnyomásával vagy a projektoron lévõ ASPECT gomb használatával illetve Pro-Picture > Aspect Ratio menüben is kiválaszthatja a kívánt arányt. Három képarány érhetõ el, amelyek valamelyike megegyezik a bemeneti jel arányával. Az alábbi képeken a szürke területek inaktívak, a fehérek viszont a megjelenítendõ képet szimbolizálják :9 (alapbeállítás): A megjelenítendõ kép a vászon közepén, 16:9 arányban látható.a legjobban használható beállítás, ha a megjelenítendõ kép már eleve 16:9 arányú, mint pl. a HDTV. C C T T 2. 4:3: A megjelenítendõ kép a vászon közepén, 4:3 arányban jelenik meg. Ez a beállítás normál TV adás vagy 4:3 DVD film megjelenítéséhez használható. 3. Real/Valós: Egy az egyhez arányú megjelenítés, a kép átméretezés nélkül a vászon közepén jelenik meg. Mûködés 27

28 2. Alkalmazásmódok kiválasztása A projektor többféle, elõre rögzített alkalmazás- módokat kínál, Így beállíthatja a környezetnek és a futó alkalmazásoknak a legmegfelelõbb képtípust. Kiválasztáshoz nyomja meg a Mode gombot, Az elérhetõ beállításokat alább mutatjuk be. PC/ DVI-A bemenet 1. Brightest Mode/Legfényesebb: A fényerõt maximumra állítja. Ez az üzemmód akkor használható, ha a projektort egy igen világos szobában használjuk. 2. Presentation Mode (Default)/Prezentációs (alap): Prezentációkhoz javasolt. A fényerõ a PC vagy notebook színeihez alkalmazkodik. 3. Photo Mode/Fotó: digitális fotók megjelenítéséhez a nappaliban. 4. Gaming Mode/Játék: PC alapú játékok használatához alkalmazható a nappaliban. 5. Video Mode/Videó: Videók, filmek lejátszásakor alkalmazható, kevésbbé világos szobában. Mûködhet digitális kameráról, DV kameráról, stb. a PC bemeneten keresztül. DVI-D/ YPbPr/ S-Video/ Video bemenet 1. Home Theater Mode (Default)/Otthoni mozi (alap): jóval világosabb, mint a Cinema/Mozi üzemmód. Gyengén megvilágított szobában használható. 2. Cinema Mode/Mozi: Kigyensúlyozott színtelítettség és kontraszt, legalacsonyabb fényerõ mellett. Teljesen besötétített szobában (mint a hagyományos moziban) használható. 3. Gaming Mode/Játék: Játék konzolok használatakor alkalmazható normál fényviszonyok mellett.. 4. Photo Mode/Fotó: digitális fotók megjelenítéséhez a nappaliban. 5. Family Room/Családi szoba: TV nézéshez, játékhoz és egyéb világos filmekhez használható. Hangsúlyos a fényerõ, így világos szobában is élvezhetõ. 3. Egyéb beállítások A következõ beállításokat a távirányító illetve az OSD segítségével is elérheti. A távirányítón nyomja meg azt a gombot, amelyik funkcióját használná. Az OSD menü aktiválásához nyomja meg a MENU gombot, majd lépjen a kiválasztást a Up vagy Down gombokkal változtathatja. Picture almenüre. A 1. A fényerõ beállítása A fényerõ értékének változtatásához nyomja meg a Left/ Right gombok valamelyikét a távirányítón vagy a projektoron. A magasabb érték világosabb, az alacsonyabb pedig sötétebb képet eredményez. Úgy állítsa be az értéket, hogy a feketék még feketék maradjanak és a sötétebb részek pedig még láthatóak legyenek. Elõfordulhat, hogy a kép középsõ része valamivel sötétebbnek hat, mint a sarkokban. Ez a normál mûködés része, mivel a fényerõ nem egyenletesen oszlik el a vetített képen Mûködés

29 2. A kontraszt beállítása A kontraszt értékének változtatásához nyomja meg a Left/ Right gombok valamelyikét a távirányítón vagy a projektoron. A sötét és a világos részek közötti különbség szabályozására használható. A magasabb érték növeli a kontrasztot. Miután beállított a fényerõt, növelje a kontrasztot addig, amíg a fehérek el nem érik a legvilágosabb tartományt. 3. A színek beállítása Ez a funkció csak bizonyos bemeneti jelnél mûködik. A színek értékének változtatásához nyomja meg a Left/ Right gombok valamelyikét a távirányítón vagy a projektoron. A magasabb érték élénkebb és világosabb színeket jelent. Ha csökkenti az értéket, akkor csökken a kép színintenzitása. 4. A tinta beállítása Ez a funkció csak bizonyos bemeneti jelnél mûködik. A tinta értékének változtatásához nyomja meg a Left/ Right gombok valamelyikét a távirányítón vagy a projektoron. A szín tónusának változtatására használható. Az érték növelésekor több piros kerül a képre, alacsonyabb beállításnál pedig zöldes lesz a kép. 5. A színhõmérséklet beállítása Ez a funkció csak az OSD menün keresztül érhetõ el A kívánt színhõmérséklet választásához nyomja meg a Left/ Right gombot a távirányítón vagy a projektoron. Négy színhõmérsékleti* beállítás érhetõ el. 1. T1: A legmagasabb színhõmérséklettel a kép fehér részei kékebbek lesznek. 2. T2: A kép fehér színe kékbe fordul. 3. T3: Normál színezésû fehér szín. 4. T4: A kép fehér színe pirosba fordul. *A színhõmérsékletrõl: Sokféle megközelítése van a fehér színnek. A legelterjedtebb metódussal a fehér szín az alap színhõmérsékletet jelenti. Ha csökkentjük ezt az értéket, akkor a pirosas-fehér, ha pedig növeljük, akkor pedig több kék jelenik meg a fehérben. Mûködés 29

30 C T Kikapcsolás I 1. Nyomja meg a Power gombot és egy üzenet jelenik I meg. Nyomja meg még egyszer a Power gombot, hogy a projektor kikapcsolódjon. Ha mégsem szeretné kikapcsolni a projektort, várjon néhány másodpercig és az üzenet eltûnik. 2. A visszajelzõ fény naracssárgán villogni kezd és a ventilátorok nagyjából 90 másodpercig még hûtik a projektort. Az izzó megvédésre a projektor nem reagál semmilyen parancsra a hûtési folyamat alatt. A hûtési idõ csökkentéséhez bekapcsolhatja a gyors hûtést. További információért olvassa el a "Quick Cooling (off)/gyors hûtés (ki)" fejezetet a 34 oldalon. 3. Húzza ki a tápkábelt a fali csatlakozóból. Ne húzza ki a tápkábelt a 90 másodperces hûtési folyamat alatt. Ha a projektort nem megfelelõen lett leállítva és újra feszültség alá helyezi, a ventilátorok tovább hûtik I az izzót. Nyomja meg újra a POWER gombot, miután a ventilátorok megálltak. Menü A menü használata A projektor a képen megjelenõ un. OSD menüvel rendelkezik, ahol különféle beállításokat és értékeket válatoztathat. Az OSD nyelvét az Advance > Language almenüben módosíthatja. 17 különbözõ nyelv közül választhat. További információkért olvassa el a "4. További beállítások menü" fejezetet a 35 oldalon. A következõ példa megmutatja, hogyan is változtatható a trapézkorrekció. 1. Nyomja meg a MENU gombot a projektoron vagy a távirányítón, hogy megjelenjen az OSD menü. 4. Változtassa a trapézkorrekció értékét a Left/ Right gombbal a projektoron vagy a táviráyítón. 2. Használja a Left/ Right gombot a projektoron vagy a távirányítón és válassza a Picture menüt. 3. Nyomja meg az Up/ Down gombot a projektoron vagy a távirányítón a Keystone kiválasztásához. 5. Nyomja meg az Up gombot a projektoron vagy nyomja meg a MENU gombot a távirányító, hogy elmentse a beállítást és kilépjen a menübõl. 30 Mûködés

31 Menürendszer A megjelenõ menürendszer felépítése attól függ, hogy melyik bemenetet választotta ki. Különbözõ bemeneteknél elérhetõ funkciók... Almenü PC / DVI-A DVI-D Videó / S-videó Komponens Videó Picture/Kép Pro-Picture/ Pro-kép Setting/ Beállítások Advance/ További beállítások Information/ Információ Application Mode/Alkalmazás mód Keystone/Trapézkorrekció Color Temp/Színhõmérséklet Brightness/Fényerõ Contrast/Kontraszt Aspect Ratio/Auto képarány H Position/H pozíció V Position/V pozíció Phase/Fázis H. Size/H méret IRE Aspect Ratio/ Képarány Mute/Némítás Volume/Hangerõ OSD Time/OSD idõ Quick Cooling/Gyors hûtés Reset/Nullázás Mirror/Tükrözés Source Scan/Bemenetválasztás Language/Nyelv Splash Screen/Logo megjelenítés High Altitude Mode/Magassági üzemmód Auto OffAuto kikapcsolás Economic ModeEco mód Source/Bemenet Resolution/Felbontás Application Mode/Alkalmazás mód Equivalent Lamp Hour/Felhasznált idõ Application Mode/Alkalmazás mód Keystone/Trapézkorrekció Color Temp/Színhõmérséklet Brightness/Fényerõ Contrast/Kontraszt Color/Szín Tint*/Tinta* IRE Aspect Ratio/ Képarány Sharpness/Élesség Source/Bemenet System/Rendszer /Alkalmazás mód Equivalent Lamp Hour/Felhasznált idõ Source/Bemenet Resolution/ Felbontás Application Mode/ Alkalmazás mód Equivalent Lamp Hour/Felhasznált idõ *Ha a videó vagy S-Videó jelet csatlakoztat, akkor ez a funkció csak NTSC rendszer mellett mûködik. Mûködés 31

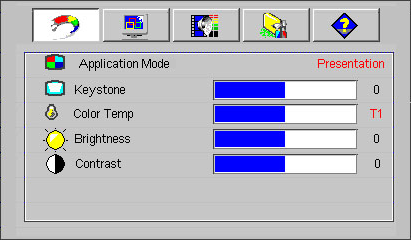

32 1. Kép menü Néhány képbeállítás csak bizonyos bemenetnél érhetõ el. Csak ezek a menüpontok jelennek meg a képernyõn. FUNKCIÓ (alap / érték) Application Mode/Alkalmazás mód (PC/DVI-A: Prezentation/ Preentációs; YPbPr/ S-Video/ Video/ DVI-D: Home Theater/Otthoni mozi) Keystone/ Trapézkorrekció (0) Color Temp / Színhõm. ( alkalm. módtól függõen) Brightness / Fényerõ ( bemenettõl függõen) Contrast/ Kontraszt (( bemenettõl függõen) Color/Szín ( bemenettõl függõen) Tint /Tinta (50) LEÍRÁS Az elõre meghatározott alkalmazás módokkal könnyedén kivlasztatja a projektor képbeállításait ahhoz a programhoz, amit éppen használ. A távirányító Mode gombjával is kiválaszthatja az alkalmazás módokat. További információért olvassa el a "2. Alkalmazásmódok kiválasztása" fejezetet a 28 oldalon. A trapéztorzítás beállítására szolgál. További információért olvassa el a"trapézkorrekció" fejezetet a 25 oldalon. A kiválasztott színhõmérsékletet állítja be. További információért olvassa el az "5. A színhõmérséklet beállítása" fejezetet a 29 oldalon. A vetített kép fényerejét szabályozza. További információért olvassa el az "1. A fényerõ beállítása" fejezetet a 28 oldalon. A vetített kép világos illetve fekete részeinek különbségét szabályozza.további információért olvassa le a "2. A kontraszt beállítása" fejezetet a 29 oldalon. Növeli vagy csökkenti a vetített kép színintenzitását. További információért olvassa el a "3. A színek beállítása" fejezetet a 29 oldalon. A szín tónusának változtatására használható. További információért olvassa el a "4. A tinta beállítása" fejezetet a 29 oldalon. Ha videó vagy S-Videó jelet csatlakoztat, akkor ez a funkció csak NTSC rendszer mellett mûködik. 32 Mûködés

33 2. Pro-kép menü Néhány képbeállítás csak bizonyos bemenetnél érhetõ el. Csak ezek a menüpontok jelennek meg a képernyõn. FUNKCIÓ (alap/ érték) IRE (0) Aspect Ratio/ Képarány (16:9) H Position/H. pozíció (0) V Position/ V.pozíció (0) Phase/Fázis (bemenettõl függõen) H Size/H. méret (0) Sharpness/ Élesség (15) LEÍRÁS A fekete-fehér videó jel mértékegysége az IRE. Néhány országban NTSC TV formátumot használnak, ahol az IRE 7,5-tõl (fekete) 100-ig (fehér) terjed. Azokon a helyeken ahol PAL vagy Japán NTSC rendszert használnak az IRE 0-tól (fekete) 100-ig (fehér) terjed. Azt javasoljuk, hogy vizsgálja meg a bemeneti jelet és aszerint állítsa be az IRE értékét. Három beállítás lehetséges. További információkért olvassa el az "1. A képarány kiválasztása" fejezetet a 27 oldalon :9 (szélesvásznú) 2. Real/Valós 3. 4:3 (standard vászon) A komponens videó jel az egyedüli, ami képes 16:9 videó formátumot natívan közvetíteni. További információért olvassa el a "Komponens videó eszköz csatlakoztatása" fejezetet a 20 oldalon és "Képméret helyes beállítása" fejezetet a 14 oldalon. A vetített kép horizontális elhelyezkedését szabályozza. A vetített kép vertikális elhelyezkedését szabályozza. Ez a funkció a kép fázisát állítja be, megakadályozva ezzel a kép torzulását. A kép horizontális méretét állítja be. A kép élességét szabályozza Mûködés 33

34 3. Beállítások menü FUNKCIÓ (alap / érték) Mute (off)/ Némítás (ki) Volume/Hangerõ (5) OSD Time/OSD idõ (10) LEÍRÁS Ki- illetve beapcsolja a projektor hangszóróját. A hangerõt szabályozza. Az OSD megjelenítésének hosszát állítja be. Az érték 5 és 100 másodperc közötti lehet. Quick Cooling (off)/gyors hûtés (ki) Engedélyezi vagy tiltja a gyors hûtés funkciót. Ha bekapcsolja ezt a funkciót, akkor a normál 90 másodperces hûtési idõ 30 másodpercre rövidül. Reset/Nullázás A gyári beállítások visszaállítása. A következõ beállítások nem változnak: tükrözés, nyelv, magassági üzemód, fázis és H. pozíció. 34 Mûködés

35 4. További beállítások menü FUNKCIÓ (alap / érték) Mirror (Floor front)/ Tükrözés (talpon szemben) Source Scan (on)/bemenet választás (be) Language (English)/Nyelv (angol) Splash Screen (BenQ logo)/logó kijelzés (BenQ logó) High Altitude Mode (off)/ Magassági üzemmód (ki) Auto Off (off)/auto kikapcsolás (ki) Economic Mode (off)/eco mód (ki) LEÍRÁS A projektor felszerelhetõ mennyezetre vagy a vászon mögé is. Lépjen kapcsolatba az eladójával, hogy mennyezeti tartót tudjon beszerezni. További információért olvassa el a "Helyválasztás" fejezetet a 13 oldalon és "Biztonsági elõírások a mennyezetre szereléséhez" fejezetet a 14 oldalon. A projektor automatikusan észlelheti a bemeneteken érkezõ jeleket. Ha bekapcsolja, akkor a projektor ellenõrzi, mely bemenetére érkezik jel. Ha nincs bekapcsolva, akkor a legutóbb használt bemenetre áll rá ('DVI-A'). Az OSD menü nyelvét változtatja meg. 17 nyelv közül választhat: angol, francia, német, olasz, spanyl, orosz, hagyományos kínai, egyszerû kínai, japán, kóreai, svéd, dán, török, cseh, portugál, thai, lengyel. Használja a Left/ Right gombokat a projektoron vagy a távirányítón, hogy kiválaszthassa a megfelelõ nyelvet. Lehetõség van az induláskor megjelenõ BenQ logót sötét vagy kék képre cserélni. Magassági üzemmód bekapcsolása. További információkért olvassa el "A projektor használata 3000 láb feletti magasságban" fejezetet a 26 oldalon. Lehetõség van automatikus kikapcsolásra akkor, ha nincs bementei jel a projektoron. Nyomja meg a Left/ Right gombot a projektoron vagy a távirányítón, hogy beállítsa a kikapcsolásig rendelkezésrá álló idõt. Off állásba a funkció inaktív A funkcióval csendesebbé és energiatakarékosabbá teheti a projektort (20%). Ha a beállítás aktív, a vetített kép sötétebb, a projektor fénye gyengébb. Ez a beállítás növeli az izzó élettartamát. További információkért olvassa el az "Élettartam kalkuláció" fejezetet a 38 oldalon. Mûködés 35

36 5. Információs menü Ez a menü a projektor státuszát mutatja meg. Néhány képbeállítás csak bizonyos bemenetnél érhetõ el. Csak ezek a menüpontok jelennek meg a képernyõn FUNKCIÓ Source/Bemenet Resolution/ Felbontás Application Mode/ Alkalmazás mód Equivalent Lamp Hour/ Felhasznált idõ System/ Rendszer LEÍRÁS A jelenlegi bemenet nevét mutatja meg. A natív felbontás látható a jelenelgi bemeneten. Megmutatja a kiválasztott alkalmazás módot a Az izzó élettartamából eddig felhasznált idõt mutatja. Picture menüben. A jelenlegi videó bemenet rendszerforátumát mutatja meg: NTSC, SECAM vagy PAL. 36 Mûködés

37 Karbantartás A projektor megóvása A projektornak szüksége van kisebb karbantartásra. A legfontosabb mûvelet a lencsék tisztán tartása. Soha ne szerelejen ki alkatrészt a projektorból, kivéve az izzót. Lépjen kapcsolatba az eladóval, ha alkatrészre van szüksége. A lencsék tisztítása Tisztítsa meg a lencsét, ha piszok vagy por került rá. A port nagynyomású levegõs kefél távolítsa el. Ha piszkos a lencse, akkor lencsetisztító papírral vagy puha ruhával és lencsetisztító folyadékkal óvatosan törölje meg. Soha ne használjon durva anyagokat. Megkarcolhatják a lencse felületét. A projektor tisztítása Mielött megtisztítaná a projektort, kapcsolja ki, várja meg a hûtési folyamat végét (ehhez olvassa el a "Kikapcsolás" fejezetet a 30 oldalon ), majd húzza ki a konnektorból. A port a mellékelt tisztító kendõvel el tudja távolítani. Makacsabb szennyezõdéshez használjon enyhén nedves ruhát, ph neutrális tisztítófolyadékkal. Soha ne használjon viaszt, alkoholt, benzínt vagy egyéb maró anyagot, mert a készülék háza megsérülhet. A projektor tárolása Amennyiben hosszabb ideig nem használja a projektort, kérjük tartsa be az alábbiakat: Gyõzõdjön meg arról, hogy a hõmérséklet és a páratartalom a tûrésatáron belül van-e. Olvassa el a "Jellemzõk" fejezetet a 44 oldalon vagy lépjen kapcsolatba az eladóval a pontos értékek miatt. Állítsa vissza az állítható lábakat. Vegye ki az elemet a távirányítóból. Csomagolja vissza a projektort az eredeti vagy ahhoz hasonló dobozba. A projektor szállítása Elõfordulhat, hogy szállítani is szükséges a projektort. Ehhez az eredeti vagy ahhoz hasonló dobozt célszerû használni. Amikor elõadásra viszi, akkor használja a mellékelt puha hordtáskát. Karbantartás 37

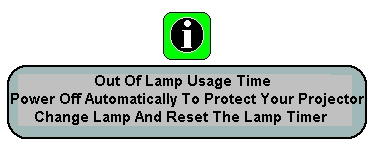

38 Izzó-információk Élettartam kalkuláció A projektor használata során az izzó élettartma folyamatosan kalkuláldóik a beépített idõzítõ segítségével. A kalkuláció a következõk szerint történik: Összes (maximális) használati idõ = 3/4 (Eco mód ideje) + 1 (normál használat ideje) Olvassa el az "Economic Mode (off)/eco mód (ki)" fejezetet a 35 oldalon. Az Eco módban az izzó élettartama 1/3-al növekedik. A számításban az Eco mód használati ideje 3/4 része a normálnak. Figyelmeztetõ üzenet Amikor az izzó visszajelzõ lámpa pirosan világít vagy a figyelmeztetõ üzenet jelenik meg, akkor az izzó cserére szorul. Lépjen kapcsolatba az eladóval helyettesítõ izzó vásárlásával kapcsolatosan. Az elhasználódott izzó hibákat okozhat és lehetséges, hogy felrobban és kárt okoz a készülékben. További információért olvassa el a "Visszajelzõ fények" fejezetet a 41 oldalon. Ha az izzó visszajelzõ és a hõmérséklet visszajelzõ fény világít, akkor az izzó túlmelegedett. Kapcsolja ki a projektort és hagyja hülni 45 precig. Kapcsolja be újra és ha nem történik változás, lépjen kapcsolatba az eladóval. A következõ figyelmeztetõ üzenetek jelenhetnek meg, hogy emlékeztessék önt az izzócserére. Üzenet Státusz Az izzó túl van 2800 üzemórán. Helyezzen be új izzót a tökéletes mûködéshez. Ha a továbbiakban Eco módban használja a készüléket (olvassa el a "Economic Mode (off)/eco mód (ki)" fejezetet a 35 oldalon), akkor tovább használhatja a projektort a 2950 üzemórás figyelmeztetõ üzenetig. Az izzó túl van 2950 üzemórán. Új izzó behelyezése javasolt, mivel az izzó könnyedén túllépheti a maximált üzemórát. Az izzó elérte a 3000 üzemórát. A figyelmeztetõ üzenet a kép közepén 30 másodpercig villog, az izzó visszajelzõ fénye pedig 40 másodpercig pirosan villog. Erõsen javasolt az izzó cseréje. Az izzó elhasználódó alkatrész. Ha tovább használja a fényerõ drasztikusan csökken. Ez normális viselkedés. Ha a mellékelt üzenet jelenik meg a projektor 40 másodperc múlva kikapcsol. Az izzó MINDEKÉPPEN cserélje ki a normál mûködés érdekében. 38 Karbantartás

39 Az izzó cseréje Az áramütés elkerülése érdekében kapcsolja ki és válassza le a hálóztaról a projektort. Égési sérülések elkerülése érdekében várjon legalább 45 percig, mielött elkezdné az izzó cseréjét. Sérülések elkerülése és a belsõ alkatrészek megóvása érdekében óvatosan vegye ki a széttört izzót és annak üvegdarabjait. Az ujjak és/vagy a képminõség megörzése érdekében ne érintse meg az izzót az ujjával, mivel az minõségromlást eredményezhet. Az izzó higanyt tartalmaz, ezért veszélyes hulladék. Vegye fel a kapcsolatot a helyi elszállítás ügyében. 1. Kapcsolja ki a projektort és válassza le a hálózatról. Ha az izzó forró várjon legalább 45 percig, hogy teljesen kihülhessen. 2. Helyezze sík felületre az asztalon. Tegyen az asztal és a projektor közé egy puha anyagot, hogy megvédje a készüléket az esetleges karcolásoktól. 3. Fordítsa fejjel lefelé a projektort. Csavarozza ki az izzófedél csavarját. 4. Vegye le a takarólemezt a projektorról. Ne kapcsolja be az áramellátást, amíg az izzó fedele nincs a helyén. 5. Húzza le az izzó csatalkozóját a projektorról. 6. Engedje ki az izzó tartócsavarját. Legyen óvatos, nehogy a csavar beessen a projektor belsejébe. Használjon mágneses csavarhúzót. Karbantartás 39

40 7. Húzza ki az izzót a projektorból. Ha gyorsan emeli ki eltörhet az izzó és az üvegdarabok beeshetnek a projektor belsejébe. Ne helyezze olyan helyre az izzót, ahol víz fröccsenhet rá, gyerekek érhetik el vagy gyúlékony anyagok vanak a környezetében. Ne nyúljon a projektor belsejébe, amíg az izzó nincs a helyén. Ha megérinti a projektor optikai részeit, akkor torzulhat a vetített kép. 8. Fogja meg az új izzót és helyezze a projektorba úgy, hogy a két tató láb a helyére kerüljön (a mellékelt ábra is mutatja). 9. Csatlakoztassa az izzó kábelét a projektorhoz 10. Húzza meg az izzó rögzítõcsavarját. Gyengén meghúzott csavar hibás mûködést okozhat. Ne húzza túl a csavart. 11. Helyezze vissza az izzó takarófedelét a projektorra. 12. Húzza meg az izzó fedelén lévõ csavart. Gyengén meghúzott csavar hibás mûködést okozhat. Ne húzza túl a csavart. 13. Indítsa újra a projektort. Ne kapcsolja be a projektort addig, amíg a fedél nincs a helyén. 40 Karbantartás

41 14. Nullázza a számlálót Ne nullázza a számlálót anélkül, hogy kicserélte volna az izzót. Ilyen esetben komoly kár keletkezhet a készülékben. i. Nyomja meg az EXIT gombot a projektoron 5 másodpercig, hogy megjelenjen az eddig eltelt üzemidõ. ii. Nyomja meg az Auto gombot a projektoron vagy a távirányítón, hogy lenullázza a számlálót. i. Várjon 5 másodpercet, amig az OSD el nem tûnik. Hõmérséklet információk Ha a hõméréklet visszajelzõ fény világít, a következõ problémák valamelyike történhetett: 1. A belsõ hõmérséklet túl magas. 2. A ventilátorok nem mûködnek. Kapcsolja ki a projektort és lépjen kapcsolatba egy minõsített szervizmérnökkel a javítás elkezdéséhez. További információért olvassa el a "Visszajelzõ fények" Visszajelzõ fények Megjelenítés Blank - : Fény kikapcsolva O : narancssárga fény : Villogó fény R : Piros fény : Fény világít G : Zöld fény Fény Üzem. Hõm. Fény Üzemi történés Státsuz és leírás Készenléti üzemmód. Az üzemi visszajelzõ fény villog, a bekapcsolás ideje alatt. Normál mûködés. 1. A projektornak 90 másodperces hûtésre van szüksége, mivel abnormális kikapcsolás történt, hûtés nélkül. Vagy 2. A projektornak 90 másodperces hûtésre van szükséges, kikapcsolás után. A projektor automatikusan leáll. Ha újra bekapcsolja, ismét le fog állni. Lépjen kapcsolatba az eladóval. Karbantartás 41
