1 GRÁZS Építési útmutató 300x540, 340x HP0482-0

2 Vásárlói tájékoztató Hungaropro Kft. 5 év garanciát vállal a szerkezet vagy a faanyag rendellenességei következtében fellép esetleges hibákra. garancia a vásárlás napjától veszi kezdetét, ezért kérjük, hogy a vásárlást igazoló számlát rizze meg. Ellen rzés z árut legkés bb 14 nappal az átvétel után ( a felállítás el tt) ellen rizni kell. Ha nem kezdi meg azonnal az összeépítést, nagyon fontos, hogy a csomagot az egyes elemek ellen rzése után laposan rakja össze, helyezze raklapra majd fóliával takarja le, hogy védje az es t l és a napsugárzástól. faház elemeit semmiképp ne tárolja f tött helyiségben. Esetleges reklamációk Ha sérülést észlel, kérjük, forduljon a keresked höz és adja meg a sérült elem számát. Ezt követ en a lehet leghamarabb kicseréljük a kifogásolt alkatrészt. nyagra vonatkozó reklamációt a festés megtörténte után már nem fogadunk el. mennyiben a felépítést nem cégünk szakemberei végzik, úgy a helytelen összeépítésb l származó károkért nem vállalunk garanciát. fa min sége z Ön által vásárolt kerti szerszámos ház észak-európai feny b l készült. fa természetes anyag, ezért az egyes faelemek színe, mintázata némileg eltér lehet Ez nem hiba: éppen ez adja az ön által választott nemes anyag, a fa vonzerejét. Megengedett eltérések, melyek nem garanciális vonzatúak: Kies göcsök Olyan göcsök, amelyek szilárdan be vannak n ve Kies göcsök a széleken Olyan elszínez dések, amelyek nem befolyásolják az élettartamot Száraz repedések, amelyek nem befolyásolják az épület statikáját Gyantazsákok Használat közben, pl. száraz id járás következtében kieshetnek csomók. z így keletkez lyukakat folyékony fával ki lehet tölteni. Ápolás felállítás után az egész kerti szerszámos házat le kell festeni. Javasoljuk, hogy erre a célra kültéri vastag lazúrfestéket használjon, melyet min. 2 rétegben ken a fára. ház belsejét és az ajtó bels felületét ajánlatos beltéri színtelen- favéd szerrel kezelni. küls festést tanácsos kétévente megismételni, mert ez növeli a kerti ház élettartamát. Fontos tudnivalók betonnak, amelyre a kerti szerszámos házat felállítja, pontosan vízszintesnek kell lennie. z alap lehet leg 10-10cm-rel legyen nagyobb a faház méreténél és legalább 10 cm vastag, legyen. lemezalap alá 20cm tömörített kavicságy javasolt. 9m2-ig min.12cm lemezalap javasolt. 9m2 felett min. 15cm lemezalap javasolt, vasalt hálóval. z alap készítését szakemberrel végeztesse, vagy kérje ki szakember tanácsát! Nem célszer az alapot betonlapokból, betongerendákból kirakni. Kés bb ezek az elemek egymástól függetlenül mozoghatnak és a faházat nem egyenletesen támasztják alá. Különálló oszlopoknak pontalapot készítsen! ÜGYELJEN RR, HOGY Z LP VÍZSZINTES LEGYEN! z impregnált aljzatgerendákat feltétlenül rögzítse a betonhoz; azok hosszától függ en 2-2 vagy 4-4 db. 8 illetve 10 mm átmér j d bellel (nem tartozék). faldeszkákat szintén több ponton rögzítse az impregnált aljzatgerendákhoz a csavarcsomagban lév 60 mm-es csavarokkal. (El fúrás szükséges O 3 mm-es fúróval.) Ha egy faldeszka esetlegesen csavarodott, az egyik végén tegye az alatta lév faldeszka csapjába, a faldeszka másik végére tett pillanatszorítóval pedig lassan csavarja a deszkát függ leges irányba, majd gumikalapáccsal üsse a helyére. Ha nem áll rendelkezésre gumikalapács, a faldeszkák védelmére tegyen hulladékfát a kalapács feje alá. csomagban el fordulhat selejtes plusz faldeszka, melyet üt faként használhat. faldeszkákat teljesen üsse össze, ellenkez esetben ugyanis több mm-es magassági eltérések fordulhatnak el. csomagolófóliát nedvesség elleni védelemként használhatja az alap és a padló között. tartozékként megvásárolható rögzít kötél-készlet szélvihar esetén nagyobb biztonságot nyújt a faháznak. Gondoskodjon a ház biztosításáról! faldeszkás szerkezet faházaink olyan felépítés ek, hogy a falban semmilyen további csavarozás vagy szegezés nem lehetséges. Ezt figyelembe kell venni akkor, amikor polcokat tesz fel, elektromos vezetékeket helyez el, stb.. Minden faldeszkán átmen rögzítés azzal jár, hogy a deszkák esetleges természetes mozgási lehet sége megsz nik. Ennek következménye az, hogy nem kívánt rések keletkeznek. Végezetül fa él anyag és alkalmazkodik az id járási viszonyokhoz. Ha gondosan ápolja, sok évig örömét leli benne. Sok sikert kívánunk a kerti szerszámos ház felépítéséhez!

Ha nem kezdi meg azonnal az összeépítést, nagyon fontos, hogy a csomagot az egyes elemek ellen rzése után laposan rakja össze, helyezze raklapra majd fóliával takarja le, hogy védje az es t l és a

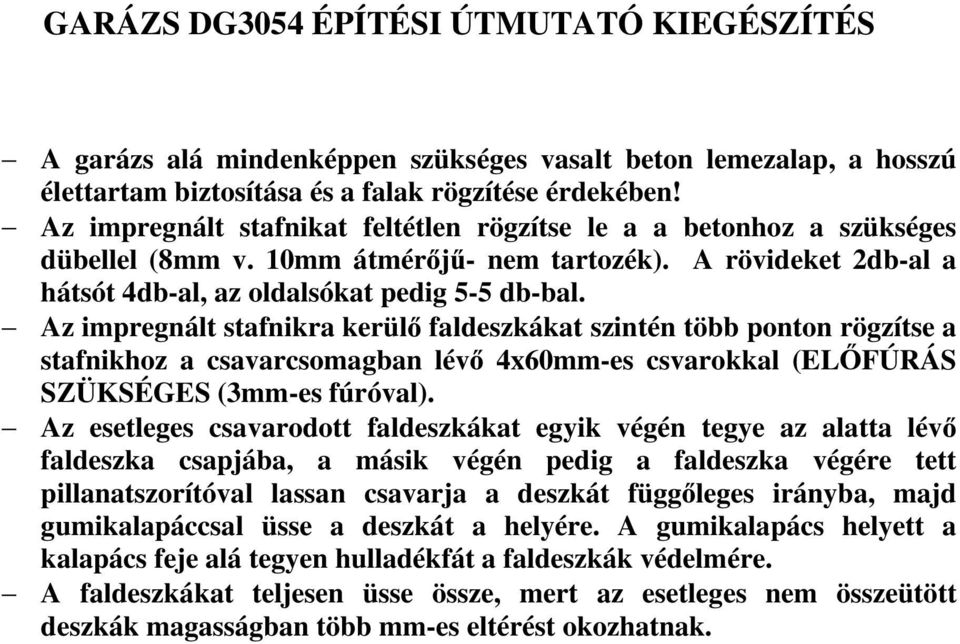

3 GRÁZS DG3054 ÉPÍTÉSI ÚTMUTTÓ KIEGÉSZÍTÉS garázs alá mindenképpen szükséges vasalt beton lemezalap, a hosszú élettartam biztosítása és a falak rögzítése érdekében! z impregnált stafnikat feltétlen rögzítse le a a betonhoz a szükséges dübellel (8mm v. 10mm átmér j - nem tartozék). rövideket 2db-al a hátsót 4db-al, az oldalsókat pedig 5-5 db-bal. z impregnált stafnikra kerül faldeszkákat szintén több ponton rögzítse a stafnikhoz a csavarcsomagban lév 4x60mm-es csvarokkal (EL FÚRÁS SZÜKSÉGES (3mm-es fúróval). z esetleges csavarodott faldeszkákat egyik végén tegye az alatta lév faldeszka csapjába, a másik végén pedig a faldeszka végére tett pillanatszorítóval lassan csavarja a deszkát függ leges irányba, majd gumikalapáccsal üsse a deszkát a helyére. gumikalapács helyett a kalapács feje alá tegyen hulladékfát a faldeszkák védelmére. faldeszkákat teljesen üsse össze, mert az esetleges nem összeütött deszkák magasságban több mm-es eltérést okozhatnak.

z impregnált stafnikra kerül faldeszkákat szintén több ponton rögzítse a stafnikhoz a csavarcsomagban lév 4x60mm-es csvarokkal (EL FÚRÁS SZÜKSÉGES (3mm-es fúróval).

4 b 21 3b a 7a 3b 1 7b U-PROFIEL TKRÓ PROFIL 45x69x x69x UFBUNLEITUNG ÉPÍTÉSI ÚTMUTTÓ BEVESTIGUNGS MTERIL CSVRCSOMG RUTE EMBLÉM 19x145x250 19x145x ERSM RM ERSM BLK 900x x RHMEN GRGE GRÁZSKPU TOK DCHBDEKLEISTE KÁTRÁNYPPÍR RÖGZÍTÕ LÉC 12x45x x45x GIEBELLEISTE HOMLOKDESZK 15x95x x45x TRUFENBRETT KÁTRÁNYPPÍR RÖGZÍTÕ LÉC 12x45x x45x CSG 10CSG SCHINDELN BITUMENES ZSINDELY DCH/FUßBODENBRETT TETÕDESZK/PDLÓDESZK 15x99x x99x DCHPFETTE GEREND 43x143x x143x GIEBELPUNKT TÛZFL 3000mm 3400mm BLOCKBOHLE FLDESZK 44x143x x143x3580 7b BLOCKBOHLE FLDESZK 44x143x254 44x143x254 7a BLOCKBOHLE FLDESZK 44x143x364 44x143x BLOCKBOHLE FLDESZK 44x143x x143x BLOCKBOHLE FLDESZK 44x143x x143x BLOCKBOHLE FEDER FÉL FLDESZK 44x76x x76x5580 3b 2 2 GEIMPREGNIERT VLOERBNK IMPREGNÁLT STFNI 40x60x120 40x60x120 3a 2 2 GEIMPREGNIERT VLOERBNK IMPREGNÁLT STFNI 40x60x254 40x60x GEIMPREGNIERT VLOERBNK IMPREGNÁLT STFNI 40x60x x60x GEIMPREGNIERT VLOERBNK IMPREGNÁLT STFNI 40x60x x60x5280 NR 3054-NZ 3454-NZ BESCHREIBUNG 3054/MESS. 3454/MESS. NR 3054-DB 3454-DB MEGNEVEZÉS 3054/MÉRET 3454/MÉRET HP0482/01

HOMLOKDESZK 15x95x2050 12x45x2420 13 6 6 TRUFENBRETT KÁTRÁNYPPÍR RÖGZÍTÕ LÉC 12x45x1930 12x45x1930 12 9 CSG 10CSG SCHINDELN BITUMENES ZSINDELY 11 128 128 DCH/FUßBODENBRETT TETÕDESZK/PDLÓDESZK

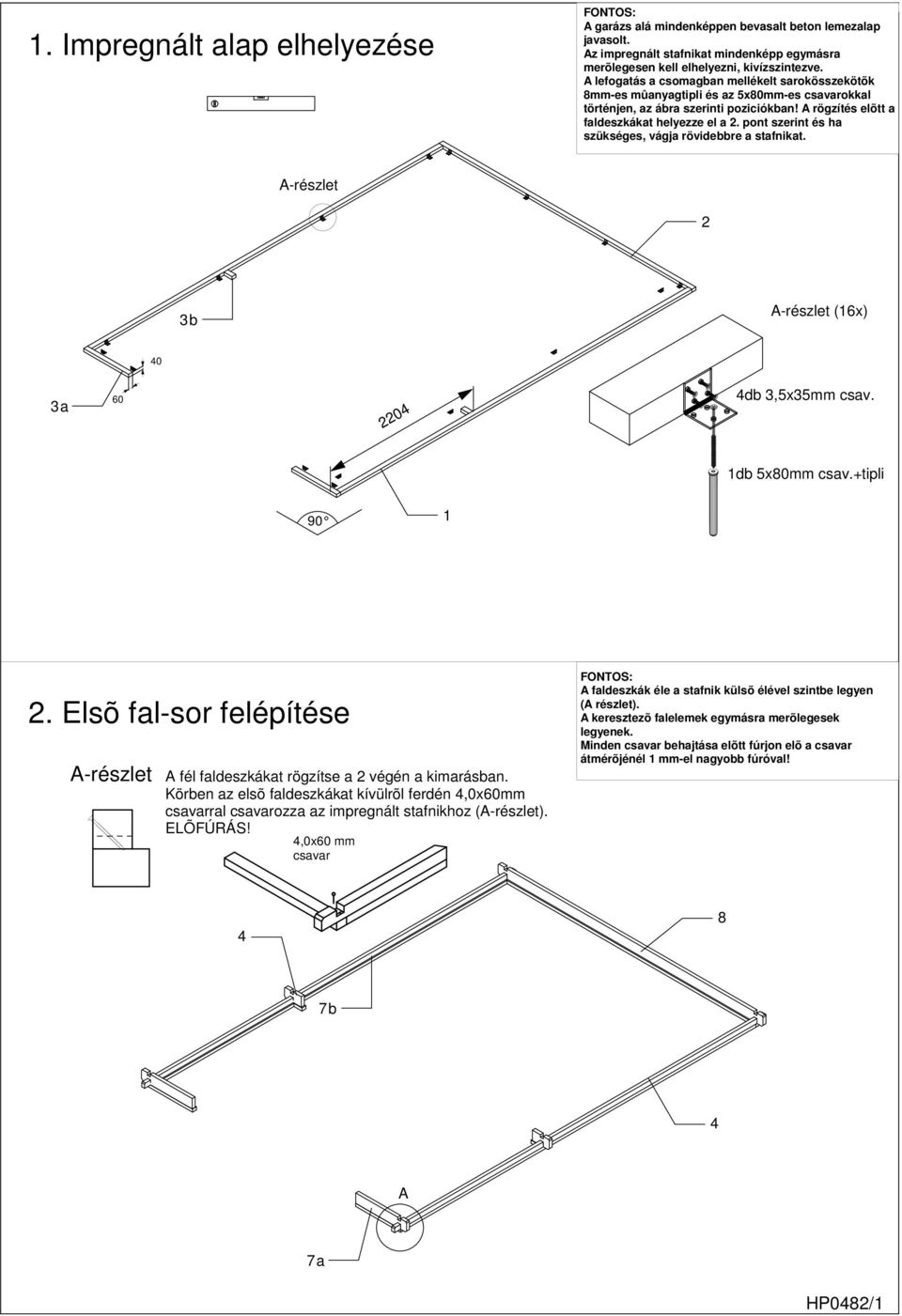

5 1. Impregnált alap elhelyezése FONTOS: garázs alá mindenképpen bevasalt beton lemezalap javasolt. z impregnált stafnikat mindenképp egymásra merõlegesen kell elhelyezni, kivízszintezve. lefogatás a csomagban mellékelt sarokösszekötõk 8mm-es mûanyagtipli és az 5x80mm-es csavarokkal történjen, az ábra szerinti poziciókban! rögzítés elõtt a faldeszkákat helyezze el a 2. pont szerint és ha szükséges, vágja rövidebbre a stafnikat. -részlet 2 3b -részlet (16x) 40 3a db 3,5x35mm csav. 1db 5x80mm csav.+tipli Elsõ fal-sor felépítése -részlet fél faldeszkákat rögzítse a 2 végén a kimarásban. Körben az elsõ faldeszkákat kívülrõl ferdén 4,0x60mm csavarral csavarozza az impregnált stafnikhoz (-részlet). ELÕFÚRÁS! 4,0x60 mm csavar FONTOS: faldeszkák éle a stafnik külsõ élével szintbe legyen ( részlet). keresztezõ falelemek egymásra merõlegesek legyenek. Minden csavar behajtása elõtt fúrjon elõ a csavar átmérõjénél 1 mm-el nagyobb fúróval! 4 8 7b 4 7a HP0482/1

pont szerint és ha szükséges, vágja rövidebbre a stafnikat. -részlet 2 3b -részlet (16x) 40 3a 60 2204 4db 3,5x35mm csav. 1db 5x80mm csav.+tipli 90 1 2.

6 3. Falak felépítése FONTOS: faldeszkák összeütésekor tegyen a kalapács feje alá fahulladékot, a deszkák védelmére. Ügyeljen arra, hogy teljesen összezárjanak a faldeszkák, hogy a méretpontosság meglegyen b 7a 4. Tûzfalak és gerenda beépítése 9 FONTOS: tûzfalak felállításuk után ideiglenesen tetõdeszkával kösse ki az oldalfalhoz. 21-jelû U-profilt az impregnált stafnira helyezze. lul és felül egy-egy csavarral kell rögzíteni. faház mozgásakor a csavarokon lazítani kell ill. át kell helyezni. gerendát, miután a helyére tette, ferdén csavarozza a tûzfal-deszkához x50mm HP0482/2

Tûzfalak és gerenda beépítése 9 FONTOS: tûzfalak felállításuk után ideiglenesen tetõdeszkával kösse ki az oldalfalhoz.

7 5. Tetõdeszkák, takarólécek felrakása 11 FONTOS: kezdõ deszkák éle a gerendával ill. a felsõ faldeszkák élével essen egyvonalba. Rögzítési helyenként 2-2 szeggel fogassa a tetõdeszkákat a gerendákhoz. deszkákat pontosan üsse össze, hogy a méretpontosság meglegyen. 13 3x20 mm csavar 2,2x40mm szeg 13 4x60mm csavar 14 6mm tipli 6. Nyílászárók beépítése blak beépítése: z ablakot tetszõleges helyre építheti. rra ügyeljen, hogy a saroktól legalább 40cm-re legyen az ablak széle, különben csökkenhet a garázs sarokmerevsége. z ablakot ne tegye a középsõ támasztó-tûzfal alá. z ablakot célszerû alulról a 7. egész faldeszka fölé építeni. garázsajtó tokot a hozzácsomagolt építési útmutató alapján építse be! garázshoz ajtólapot opciósan vásárolhat, melyet az alábbi ábra alapján szereljen a tokra: M8-as kapupántcsavar z ablak nyílása, melyet ki kell alakítani 90 cm széles, és 6 egész faldeszka magas. nyílás kialakítása: Felépítés után egymástól 90cm távolságra vágjon át függõlegesen 6 faldeszkát. Átvágás után a kivágott deszkák gumikalapáccsal kiüthetõk HP0482/3

Nyílászárók beépítése blak beépítése: z ablakot tetszõleges helyre építheti. rra ügyeljen, hogy a saroktól legalább 40cm-re legyen az ablak széle, különben csökkenhet a garázs sarokmerevsége.

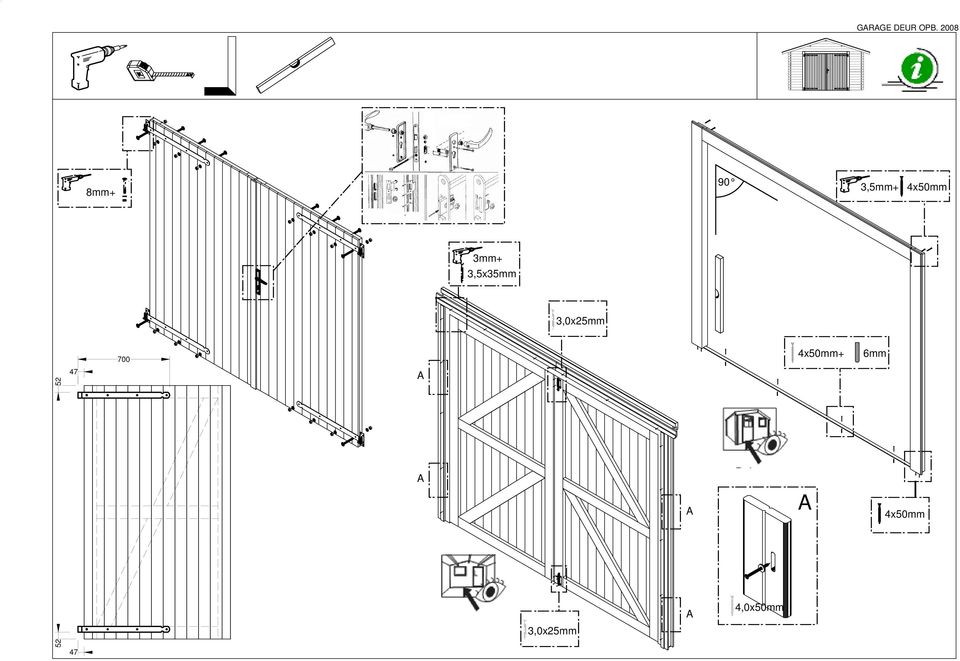

8 GRGE DEUR OPB mm+ 90 3,5mm+ 4x50mm 3mm+ 3,5x35mm 3,0x25mm 700 4x50mm+ 6mm x50mm 3,0x25mm 4,0x50mm 52 47

9 UFBUNLEITUNG ERGÄNZUNG! FENSTER NCHTRÄGLICH EINZUBUEN ÉPÍTÉSI ÚTMUTTÓ KIEGÉSZÍTÉS! BLK UTÓLGOS BEÉPÍTÉSE 1. 6 stk. blockbohle

11 Áru reklamáció Kérjük, hogy reklamációját a következ címre küldje: HUNGROPRO KFT Fert szentmiklós Soproni Úti Ipartelep Fax: Tel: mail: reklamacio@hungaropro.hu Megrendelésszám Vásárlási / szállítási dátum: Cikk: Vev adatok: Név: Utca: Irányítószám: Tel: Vásárlási dátum: reklamáció oka: Figyelem: Kérjük, mellékelje a darabjegyzéket és jelölje meg a reklamált tételeket. Cikkszám Megnevezés és méret reklamáció oka Mennyiség

hu Megrendelésszám Vásárlási / szállítási dátum: Cikk: Vev adatok: Név: Utca: Irányítószám: Tel: Vásárlási dátum:
