2 Egyedülálló elegancia Hosszú utat kell addig megtenni, míg egy lakásból igazi otthon lesz. Számos apróságra kell odafigyelni: a színek és a kiegészítôk megfelelôen harmonizáljanak egymással és a felhasznált anyagok kiválasztása során is érvényesüljön a belsô tér kialakítására vonatkozó elképzelés. Prodax Novával a legmagasabb igényeket céloztuk meg. jelzôfényes kapcsolóknál az eddig szokásos sárga színû fényt egy elegáns, kék színre cseréltük. Programozható, digitális készülékei az intelligens otthon részét fogják képezni. Különleges termékkínálat: Programozható idôzítô arométer LCD Ébresztôóra Programozható szobatermosztát Jelzôlámpa Hangfalcsatlakozó Dallamcsengô Mozgásérzékelô Kártyás idôzítôkapcsoló kapcsolóbetétekbe épített hangcsillapító mechanizmusnak köszönhetôen a kapcsolás hangja finom, ám mégis határozott. többi termékünkhöz hasonlóan a Prodax Nova egyszerûen és gyorsan szerelhetô, mûszaki paraméterei az összes kapcsolódó szabványnak megfelelnek. 8

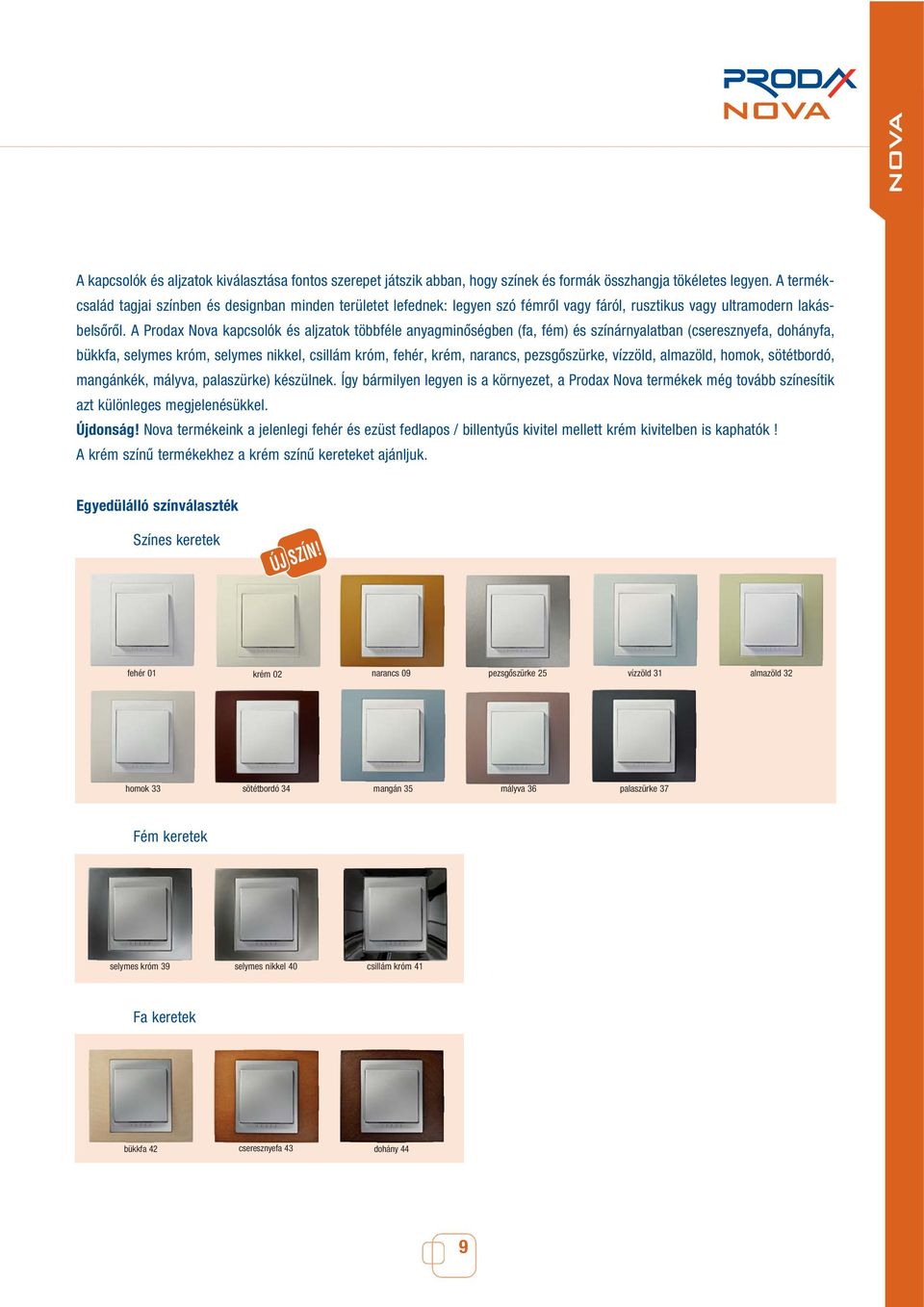

3 kapcsolók és aljzatok kiválasztása fontos szerepet játszik abban, hogy színek és formák összhangja tökéletes legyen. termékcsalád tagjai színben és designban minden területet lefednek: legyen szó fémrôl vagy fáról, rusztikus vagy ultramodern lakásbelsôrôl. Prodax Nova kapcsolók és aljzatok többféle anyagminôségben (fa, fém) és színárnyalatban (cseresznyefa, dohányfa, bükkfa, selymes króm, selymes nikkel, csillám króm, fehér, krém, narancs, pezsgôszürke, vízzöld, almazöld, homok, sötétbordó, mangánkék, mályva, palaszürke) készülnek. Így bármilyen legyen is a környezet, a Prodax Nova termékek még tovább színesítik azt különleges megjelenésükkel. Újdonság! Nova termékeink a jelenlegi fehér és ezüst fedlapos / billentyûs kivitel mellett krém kivitelben is kaphatók! krém színû termékekhez a krém színû kereteket ajánljuk. Egyedülálló színválaszték Színes keretek ÚJ SZÍN! fehér 01 narancs 09 pezsgôszürke 25 vízzöld 31 almazöld 32 krém 02 homok 33 sötétbordó 34 mangán 35 mályva 36 palaszürke 37 Fém keretek selymes króm 39 selymes nikkel 40 csillám króm 41 Fa keretek bükkfa 42 cseresznyefa 43 dohány 44 9

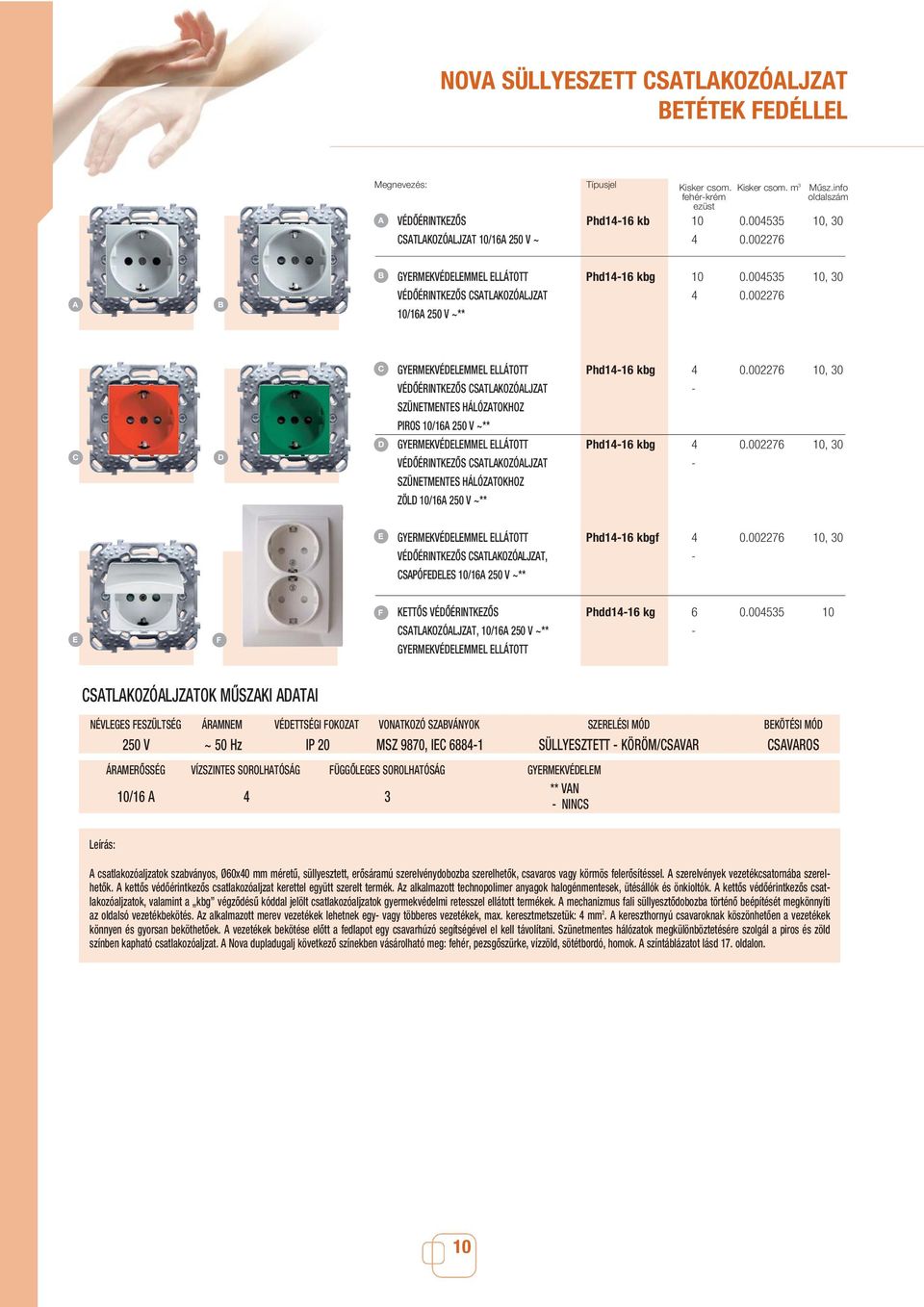

4 NOV SÜLLYESZETT CSTLKOZÓLJZT ETÉTEK FEDÉLLEL Megnevezés: VÉDÔÉRINTKEZÔS CSTLKOZÓLJZT 10/ V ~ Típusjel Phd1416 kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst , 30 GYERMEKVÉDELEMMEL ELLÁTOTT VÉDÔÉRINTKEZÔS CSTLKOZÓLJZT 10/ V ~** Phd1416 kbg , 30 C D C D GYERMEKVÉDELEMMEL ELLÁTOTT VÉDÔÉRINTKEZÔS CSTLKOZÓLJZT SZÜNETMENTES HÁLÓZTOKHOZ PIROS 10/ V ~** GYERMEKVÉDELEMMEL ELLÁTOTT VÉDÔÉRINTKEZÔS CSTLKOZÓLJZT SZÜNETMENTES HÁLÓZTOKHOZ ZÖLD 10/ V ~** Phd1416 kbg Phd1416 kbg 10, 30 10, 30 E GYERMEKVÉDELEMMEL ELLÁTOTT VÉDÔÉRINTKEZÔS CSTLKOZÓLJZT, CSPÓFEDELES 10/ V ~** Phd1416 kbgf 10, 30 E F F KETTÔS VÉDÔÉRINTKEZÔS CSTLKOZÓLJZT, 10/ V ~** GYERMEKVÉDELEMMEL ELLÁTOTT Phdd1416 kg CSTLKOZÓLJZTOK MÛSZKI DTI NÉVLEGES FESZÜLTSÉG ÁRMNEM VÉDETTSÉGI FOKOZT VONTKOZÓ SZVÁNYOK 250 V ~ 50 Hz IP 20 MSZ 9870, IEC ÁRMERÔSSÉG VÍZSZINTES SOROLHTÓSÁG FÜGGÔLEGES SOROLHTÓSÁG 10/ SZERELÉSI MÓD SÜLLYESZTETT KÖRÖM/CSVR GYERMEKVÉDELEM ** VN NINCS EKÖTÉSI MÓD CSVROS Leírás: csatlakozóaljzatok szabványos, Ø60x40 mm méretû, süllyesztett, erôsáramú szerelvénydobozba szerelhetôk, csavaros vagy körmös felerôsítéssel. szerelvények vezetékcsatornába szerelhetôk. kettôs védôérintkezôs csatlakozóaljzat kerettel együtt szerelt termék. z alkalmazott technopolimer anyagok halogénmentesek, ütésállók és önkioltók. kettôs védôérintkezôs csatlakozóaljzatok, valamint a kbg végzôdésû kóddal jelölt csatlakozóaljzatok gyermekvédelmi retesszel ellátott termékek. mechanizmus fali süllyesztôdobozba történô beépítését megkönnyíti az oldalsó vezetékbekötés. z alkalmazott merev vezetékek lehetnek egy vagy többeres vezetékek, max. keresztmetszetük: 4 mm 2. kereszthornyú csavaroknak köszönhetôen a vezetékek könnyen és gyorsan beköthetôek. vezetékek bekötése elôtt a fedlapot egy csavarhúzó segítségével el kell távolítani. Szünetmentes hálózatok megkülönböztetésére szolgál a piros és zöld színben kapható csatlakozóaljzat. Nova dupladugalj következô színekben vásárolható meg: fehér, pezsgôszürke, vízzöld, sötétbordó, homok. színtáblázatot lásd 17. oldalon. 10

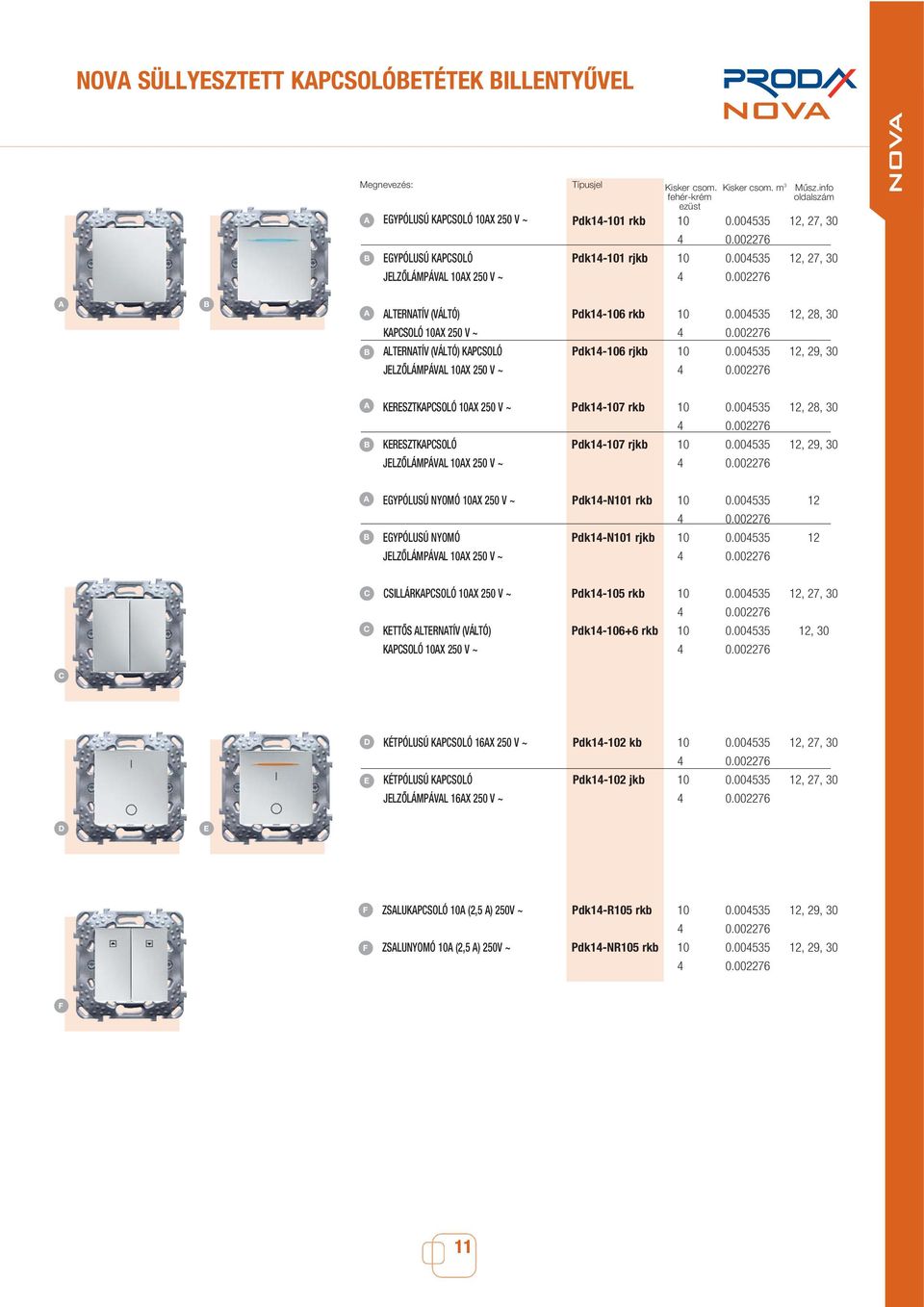

5 NOV SÜLLYESZTETT KPCSOLÓETÉTEK ILLENTYÛVEL Megnevezés: Típusjel Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst EGYPÓLUSÚ KPCSOLÓ 10X 250 V ~ Pdk14101 rkb , 27, 30 EGYPÓLUSÚ KPCSOLÓ Pdk14101 rjkb , 27, 30 JELZÔLÁMPÁVL 10X 250 V ~ LTERNTÍV (VÁLTÓ) KPCSOLÓ 10X 250 V ~ LTERNTÍV (VÁLTÓ) KPCSOLÓ JELZÔLÁMPÁVL 10X 250 V ~ Pdk14106 rkb Pdk14106 rjkb , 28, , 29, 30 KERESZTKPCSOLÓ 10X 250 V ~ KERESZTKPCSOLÓ JELZÔLÁMPÁVL 10X 250 V ~ Pdk14107 rkb Pdk14107 rjkb , 28, , 29, 30 EGYPÓLUSÚ NYOMÓ 10X 250 V ~ EGYPÓLUSÚ NYOMÓ JELZÔLÁMPÁVL 10X 250 V ~ Pdk14N101 rkb Pdk14N101 rjkb C C CSILLÁRKPCSOLÓ 10X 250 V ~ KETTÔS LTERNTÍV (VÁLTÓ) KPCSOLÓ 10X 250 V ~ Pdk14105 rkb Pdk rkb , 27, , 30 C D E KÉTPÓLUSÚ KPCSOLÓ 16X 250 V ~ KÉTPÓLUSÚ KPCSOLÓ JELZÔLÁMPÁVL 16X 250 V ~ Pdk14102 kb Pdk14102 jkb , 27, , 27, 30 D E F F ZSLUKPCSOLÓ 10 (2,5 ) 250V ~ ZSLUNYOMÓ 10 (2,5 ) 250V ~ Pdk14R105 rkb Pdk14NR105 rkb , 29, , 29, 30 F 11

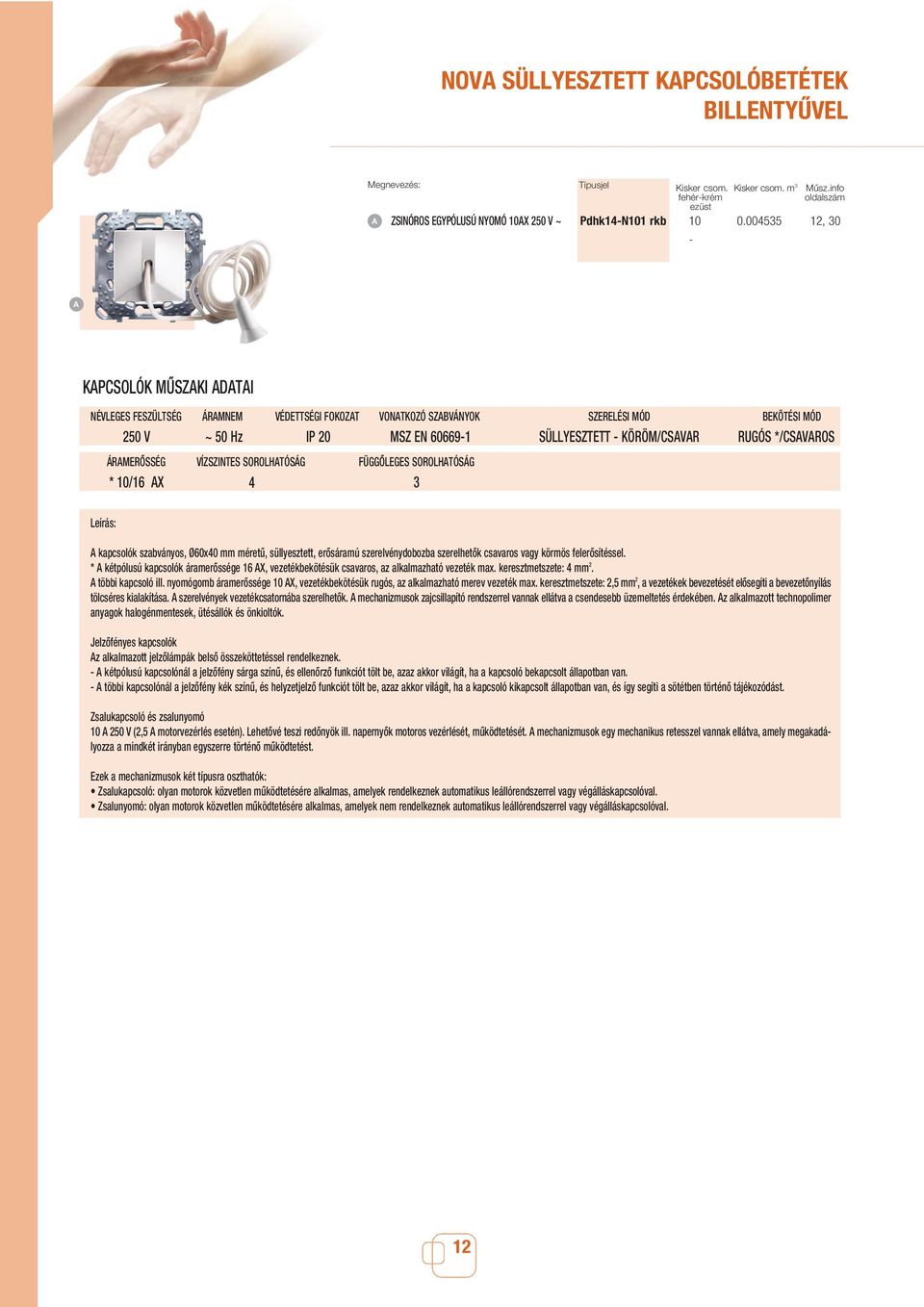

6 NOV SÜLLYESZTETT KPCSOLÓETÉTEK ILLENTYÛVEL Megnevezés: ZSINÓROS EGYPÓLUSÚ NYOMÓ 10X 250 V ~ Típusjel Pdhk14N101 rkb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst , 30 KPCSOLÓK MÛSZKI DTI NÉVLEGES FESZÜLTSÉG ÁRMNEM VÉDETTSÉGI FOKOZT VONTKOZÓ SZVÁNYOK 250 V ~ 50 Hz IP 20 MSZ EN ÁRMERÔSSÉG VÍZSZINTES SOROLHTÓSÁG * 10/16 X 4 FÜGGÔLEGES SOROLHTÓSÁG 3 SZERELÉSI MÓD SÜLLYESZTETT KÖRÖM/CSVR EKÖTÉSI MÓD RUGÓS */CSVROS Leírás: kapcsolók szabványos, Ø60x40 mm méretû, süllyesztett, erôsáramú szerelvénydobozba szerelhetôk csavaros vagy körmös felerôsítéssel. * kétpólusú kapcsolók áramerôssége 16 X, vezetékbekötésük csavaros, az alkalmazható vezeték max. keresztmetszete: 4 mm 2. többi kapcsoló ill. nyomógomb áramerôssége 10 X, vezetékbekötésük rugós, az alkalmazható merev vezeték max. keresztmetszete: 2,5 mm 2, a vezetékek bevezetését elôsegíti a bevezetônyílás tölcséres kialakítása. szerelvények vezetékcsatornába szerelhetôk. mechanizmusok zajcsillapító rendszerrel vannak ellátva a csendesebb üzemeltetés érdekében. z alkalmazott technopolimer anyagok halogénmentesek, ütésállók és önkioltók. Jelzôfényes kapcsolók z alkalmazott jelzôlámpák belsô összeköttetéssel rendelkeznek. kétpólusú kapcsolónál a jelzôfény sárga színû, és ellenôrzô funkciót tölt be, azaz akkor világít, ha a kapcsoló bekapcsolt állapotban van. többi kapcsolónál a jelzôfény kék színû, és helyzetjelzô funkciót tölt be, azaz akkor világít, ha a kapcsoló kikapcsolt állapotban van, és így segíti a sötétben történô tájékozódást. Zsalukapcsoló és zsalunyomó V (2,5 motorvezérlés esetén). Lehetôvé teszi redônyök ill. napernyôk motoros vezérlését, mûködtetését. mechanizmusok egy mechanikus retesszel vannak ellátva, amely megakadályozza a mindkét irányban egyszerre történô mûködtetést. Ezek a mechanizmusok két típusra oszthatók: Zsalukapcsoló: olyan motorok közvetlen mûködtetésére alkalmas, amelyek rendelkeznek automatikus leállórendszerrel vagy végálláskapcsolóval. Zsalunyomó: olyan motorok közvetlen mûködtetésére alkalmas, amelyek nem rendelkeznek automatikus leállórendszerrel vagy végálláskapcsolóval. 12

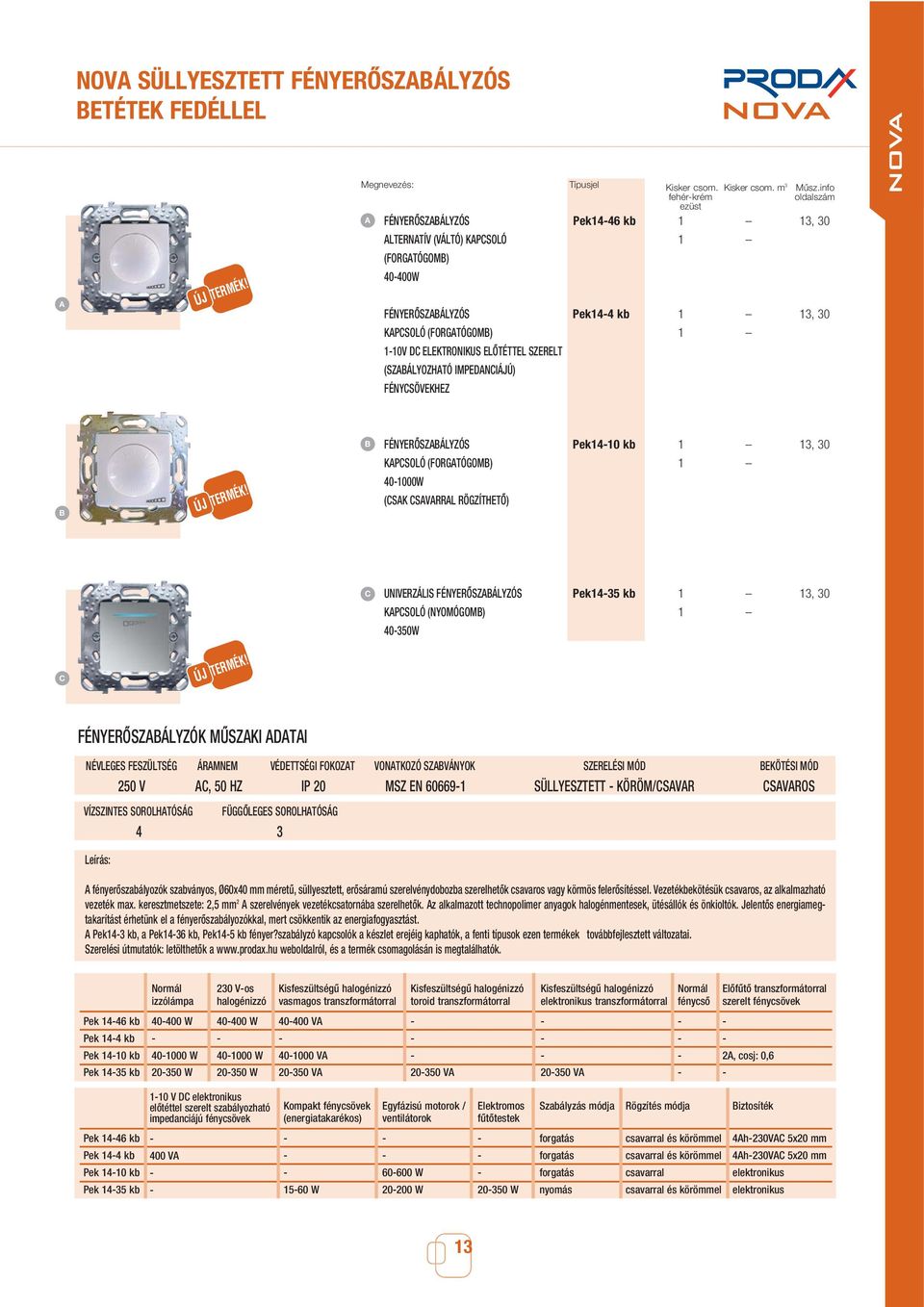

7 NOV SÜLLYESZTETT FÉNYERÔSZÁLYZÓS ETÉTEK FEDÉLLEL ÚJ TERMÉK! Megnevezés: FÉNYERÔSZÁLYZÓS LTERNTÍV (VÁLTÓ) KPCSOLÓ (FORGTÓGOM) 40400W FÉNYERÔSZÁLYZÓS KPCSOLÓ (FORGTÓGOM) 110V DC ELEKTRONIKUS ELÔTÉTTEL SZERELT (SZÁLYOZHTÓ IMPEDNCIÁJÚ) FÉNYCSÖVEKHEZ Típusjel Pek1446 kb Pek144 kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst 13, 30 13, 30 ÚJ TERMÉK! FÉNYERÔSZÁLYZÓS Pek1410 kb 13, 30 KPCSOLÓ (FORGTÓGOM) W (CSK CSVRRL RÖGZÍTHETÔ) C UNIVERZÁLIS FÉNYERÔSZÁLYZÓS KPCSOLÓ (NYOMÓGOM) 40350W Pek1435 kb 13, 30 C ÚJ TERMÉK! FÉNYERÔSZÁLYZÓK MÛSZKI DTI NÉVLEGES FESZÜLTSÉG ÁRMNEM VÉDETTSÉGI FOKOZT VONTKOZÓ SZVÁNYOK 250 V C, 50 HZ IP 20 MSZ EN VÍZSZINTES SOROLHTÓSÁG FÜGGÔLEGES SOROLHTÓSÁG 4 3 Leírás: SZERELÉSI MÓD SÜLLYESZTETT KÖRÖM/CSVR EKÖTÉSI MÓD CSVROS fényerôszabályozók szabványos, Ø60x40 mm méretû, süllyesztett, erôsáramú szerelvénydobozba szerelhetôk csavaros vagy körmös felerôsítéssel. Vezetékbekötésük csavaros, az alkalmazható vezeték max. keresztmetszete: 2,5 mm 2 szerelvények vezetékcsatornába szerelhetôk. z alkalmazott technopolimer anyagok halogénmentesek, ütésállók és önkioltók. Jelentôs energiamegtakarítást érhetünk el a fényerôszabályozókkal, mert csökkentik az energiafogyasztást. Pek143 kb, a Pek1436 kb, Pek145 kb fényer?szabályzó kapcsolók a készlet erejéig kaphatók, a fenti típusok ezen termékek továbbfejlesztett változatai. Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. Normál izzólámpa 230 Vos halogénizzó Kisfeszültségû halogénizzó vasmagos transzformátorral Kisfeszültségû halogénizzó toroid transzformátorral Kisfeszültségû halogénizzó elektronikus transzformátorral Normál fénycsô Elôfûtô transzformátorral szerelt fénycsövek Pek 1446 kb Pek 144 kb Pek 1410 kb Pek 1435 kb W W W W W W V V V V V 2, cosj: 0,6 110 V DC elektronikus elôtéttel szerelt szabályozható impedanciájú fénycsövek Kompakt fénycsövek (energiatakarékos) Egyfázisú motorok / ventilátorok Elektromos fûtôtestek Szabályzás módja Rögzítés módja iztosíték Pek 1446 kb Pek 144 kb Pek 1410 kb Pek 1435 kb 400 V 1560 W W W W forgatás forgatás forgatás nyomás csavarral és körömmel csavarral és körömmel csavarral csavarral és körömmel 4h230VC 5x20 mm 4h230VC 5x20 mm elektronikus elektronikus 13

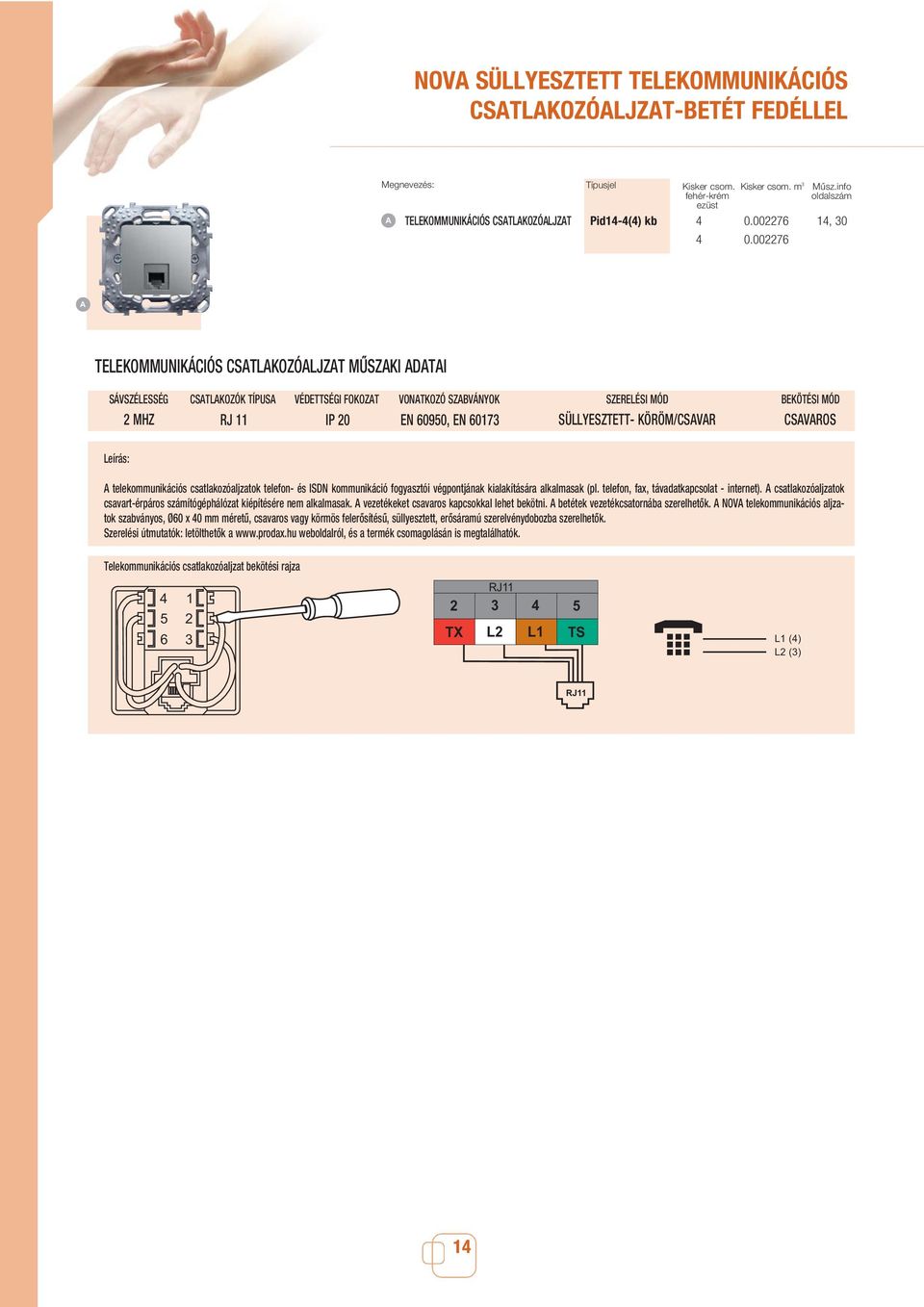

8 NOV SÜLLYESZTETT TELEKOMMUNIKÁCIÓS CSTLKOZÓLJZTETÉT FEDÉLLEL Megnevezés: TELEKOMMUNIKÁCIÓS CSTLKOZÓLJZT Típusjel Pid144(4) kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst 14, 30 TELEKOMMUNIKÁCIÓS CSTLKOZÓLJZT MÛSZKI DTI SÁVSZÉLESSÉG CSTLKOZÓK TÍPUS VÉDETTSÉGI FOKOZT VONTKOZÓ SZVÁNYOK 2 MHZ RJ 11 IP 20 EN 60950, EN SZERELÉSI MÓD SÜLLYESZTETT KÖRÖM/CSVR EKÖTÉSI MÓD CSVROS Leírás: telekommunikációs csatlakozóaljzatok telefon és ISDN kommunikáció fogyasztói végpontjának kialakítására alkalmasak (pl. telefon, fax, távadatkapcsolat internet). csatlakozóaljzatok csavartérpáros számítógéphálózat kiépítésére nem alkalmasak. vezetékeket csavaros kapcsokkal lehet bekötni. betétek vezetékcsatornába szerelhetôk. NOV telekommunikációs aljzatok szabványos, Ø60 x 40 mm méretû, csavaros vagy körmös felerôsítésû, süllyesztett, erôsáramú szerelvénydobozba szerelhetôk. Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. Telekommunikációs csatlakozóaljzat bekötési rajza TX RJ11 3 L2 4 L1 5 TS L1 (4) L2 (3) RJ11 14

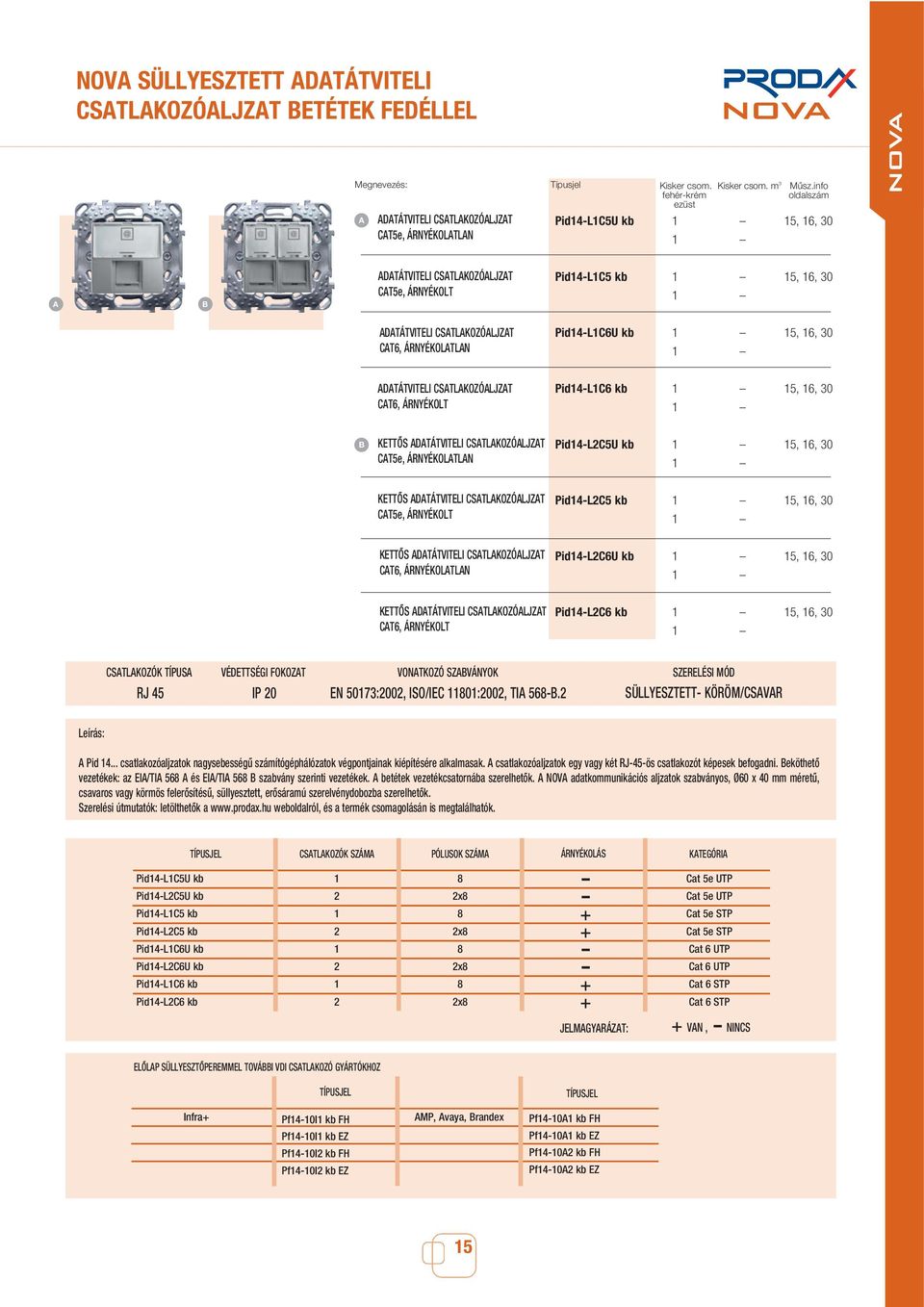

9 NOV SÜLLYESZTETT DTÁTVITELI CSTLKOZÓLJZT ETÉTEK FEDÉLLEL Megnevezés: Típusjel Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst DTÁTVITELI CSTLKOZÓLJZT CT5e, ÁRNYÉKOLTLN Pid14L1C5U kb , 16, 30 DTÁTVITELI CSTLKOZÓLJZT CT5e, ÁRNYÉKOLT Pid14L1C5 kb 15, 16, 30 DTÁTVITELI CSTLKOZÓLJZT CT6, ÁRNYÉKOLTLN Pid14L1C6U kb 15, 16, 30 DTÁTVITELI CSTLKOZÓLJZT CT6, ÁRNYÉKOLT Pid14L1C6 kb 15, 16, 30 KETTÔS DTÁTVITELI CSTLKOZÓLJZT CT5e, ÁRNYÉKOLTLN Pid14L2C5U kb 15, 16, 30 KETTÔS DTÁTVITELI CSTLKOZÓLJZT CT5e, ÁRNYÉKOLT Pid14L2C5 kb 15, 16, 30 KETTÔS DTÁTVITELI CSTLKOZÓLJZT CT6, ÁRNYÉKOLTLN Pid14L2C6U kb 15, 16, 30 KETTÔS DTÁTVITELI CSTLKOZÓLJZT CT6, ÁRNYÉKOLT Pid14L2C6 kb 15, 16, 30 CSTLKOZÓK TÍPUS VÉDETTSÉGI FOKOZT VONTKOZÓ SZVÁNYOK RJ 45 IP 20 EN 50173:2002, ISO/IEC 11801:2002, TI SZERELÉSI MÓD SÜLLYESZTETT KÖRÖM/CSVR Leírás: Pid csatlakozóaljzatok nagysebességû számítógéphálózatok végpontjainak kiépítésére alkalmasak. csatlakozóaljzatok egy vagy két RJ45ös csatlakozót képesek befogadni. eköthetô vezetékek: az EI/TI 568 és EI/TI 568 szabvány szerinti vezetékek. betétek vezetékcsatornába szerelhetôk. NOV adatkommunikációs aljzatok szabványos, Ø60 x 40 mm méretû, csavaros vagy körmös felerôsítésû, süllyesztett, erôsáramú szerelvénydobozba szerelhetôk. Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. TÍPUSJEL CSTLKOZÓK SZÁM PÓLUSOK SZÁM ÁRNYÉKOLÁS KTEGÓRI Pid14L1C5U kb 1 8 Cat 5e UTP Pid14L2C5U kb 2 2x8 Cat 5e UTP Pid14L1C5 kb Cat 5e STP Pid14L2C5 kb 2 2x8 + Cat 5e STP Pid14L1C6U kb Pid14L2C6U kb Pid14L1C6 kb x8 8 Pid14L2C6 kb 2 2x8 + + Cat 6 UTP Cat 6 UTP Cat 6 STP Cat 6 STP JELMGYRÁZT: + VN, NINCS ELÔLP SÜLLYESZTÔPEREMMEL TOVÁI VDI CSTLKOZÓ GYÁRTÓKHOZ TÍPUSJEL TÍPUSJEL Infra+ Pf1410I1 kb FH Pf1410I1 kb EZ Pf1410I2 kb FH Pf1410I2 kb EZ MP, vaya, randex Pf14101 kb FH Pf14101 kb EZ Pf14102 kb FH Pf14102 kb EZ 15

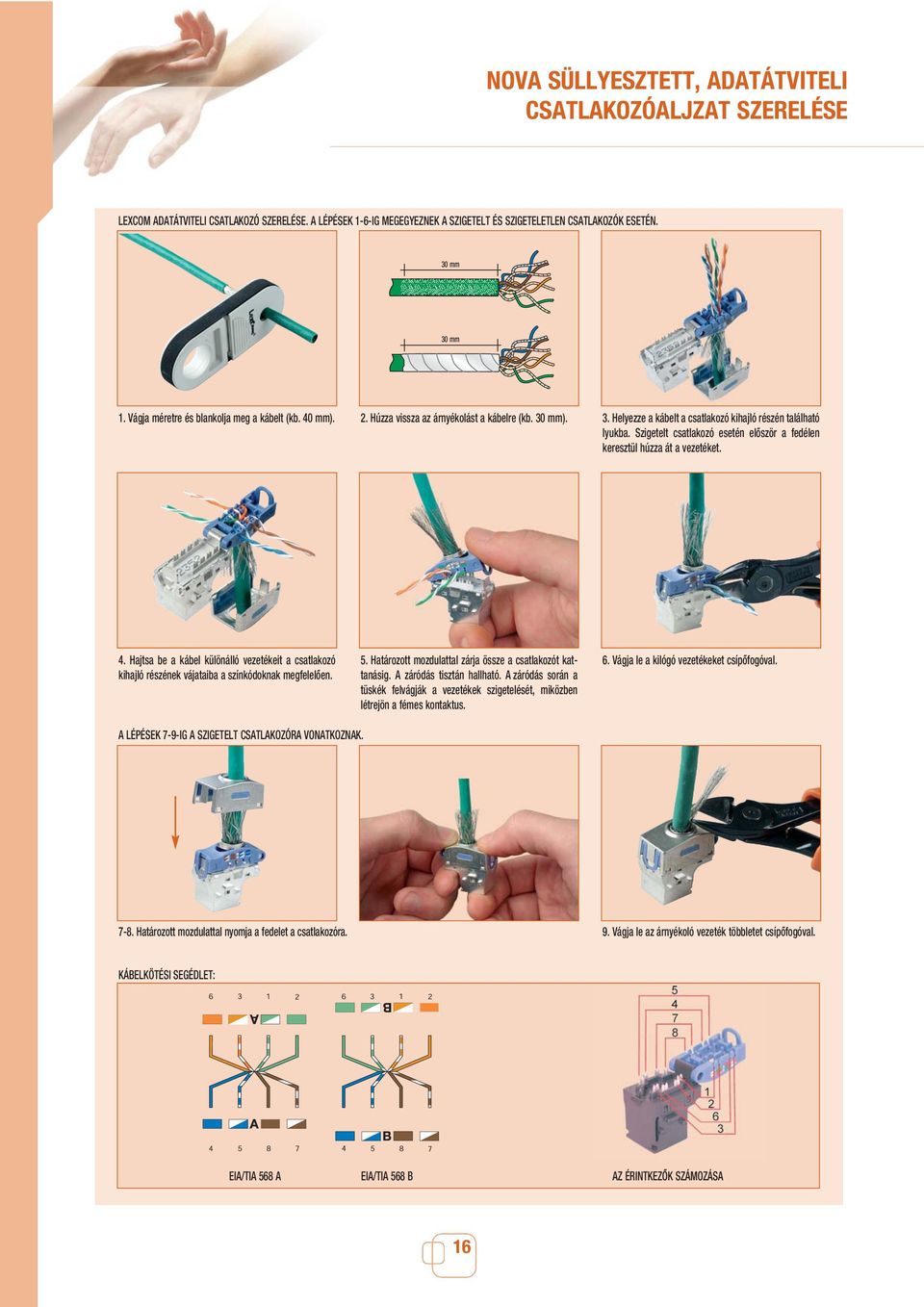

10 NOV SÜLLYESZTETT, DTÁTVITELI CSTLKOZÓLJZT SZERELÉSE LEXCOM DTÁTVITELI CSTLKOZÓ SZERELÉSE. LÉPÉSEK 16IG MEGEGYEZNEK SZIGETELT ÉS SZIGETELETLEN CSTLKOZÓK ESETÉN. 30 mm 30 mm 1. Vágja méretre és blankolja meg a kábelt (kb. 40 mm). 2. Húzza vissza az árnyékolást a kábelre (kb. 30 mm). 3. Helyezze a kábelt a csatlakozó kihajló részén található lyukba. Szigetelt csatlakozó esetén elôször a fedélen keresztül húzza át a vezetéket. 4. Hajtsa be a kábel különálló vezetékeit a csatlakozó kihajló részének vájataiba a színkódoknak megfelelôen. 5. Határozott mozdulattal zárja össze a csatlakozót kattanásig. záródás tisztán hallható. záródás során a tüskék felvágják a vezetékek szigetelését, miközben létrejön a fémes kontaktus. 6. Vágja le a kilógó vezetékeket csípôfogóval. LÉPÉSEK 79IG SZIGETELT CSTLKOZÓR VONTKOZNK. 78. Határozott mozdulattal nyomja a fedelet a csatlakozóra. 9. Vágja le az árnyékoló vezeték többletet csípôfogóval. KÁELKÖTÉSI SEGÉDLET: EI/TI 568 EI/TI 568 Z ÉRINTKEZÔK SZÁMOZÁS 16

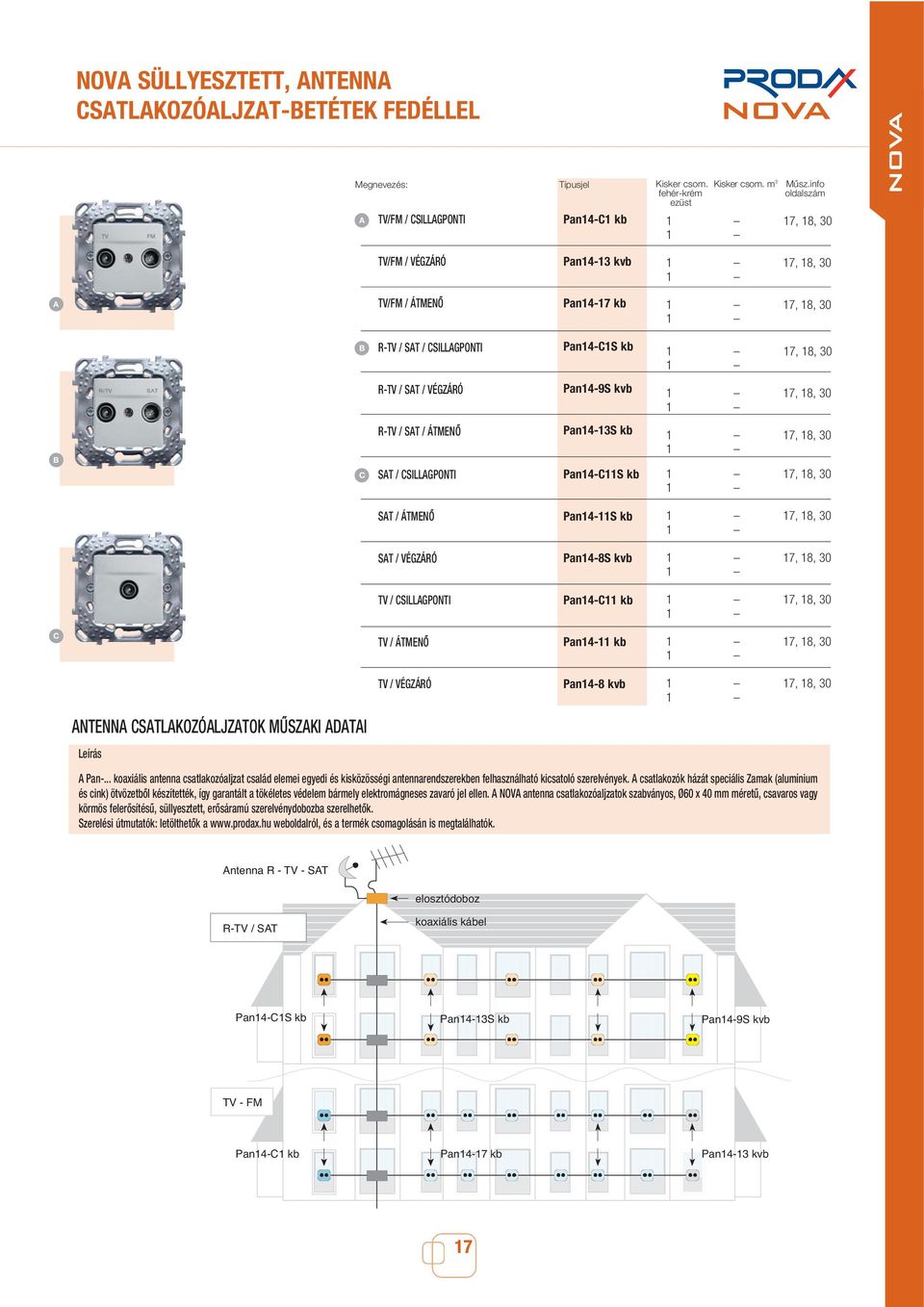

11 NOV SÜLLYESZTETT, NTENN CSTLKOZÓLJZTETÉTEK FEDÉLLEL Megnevezés: TV/FM / CSILLGPONTI Típusjel Pan14C1 kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst 17, 18, 30 TV/FM / VÉGZÁRÓ Pan1413 kvb 17, 18, 30 TV/FM / ÁTMENÔ Pan1417 kb 17, 18, 30 RTV / ST / CSILLGPONTI Pan14C1S kb 17, 18, 30 RTV / ST / VÉGZÁRÓ Pan149S kvb 17, 18, 30 C RTV / ST / ÁTMENÔ ST / CSILLGPONTI Pan1413S kb Pan14C11S kb 17, 18, 30 17, 18, 30 ST / ÁTMENÔ Pan1411S kb 17, 18, 30 ST / VÉGZÁRÓ Pan148S kvb 17, 18, 30 TV / CSILLGPONTI Pan14C11 kb 17, 18, 30 C TV / ÁTMENÔ Pan1411 kb 17, 18, 30 TV / VÉGZÁRÓ Pan148 kvb 17, 18, 30 NTENN CSTLKOZÓLJZTOK MÛSZKI DTI Leírás Pan... koaxiális antenna csatlakozóaljzat család elemei egyedi és kisközösségi antennarendszerekben felhasználható kicsatoló szerelvények. csatlakozók házát speciális Zamak (alumínium és cink) ötvözetbôl készítették, így garantált a tökéletes védelem bármely elektromágneses zavaró jel ellen. NOV antenna csatlakozóaljzatok szabványos, Ø60 x 40 mm méretû, csavaros vagy körmös felerôsítésû, süllyesztett, erôsáramú szerelvénydobozba szerelhetôk. Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. ntenna R TV ST elosztódoboz RTV / ST koaxiális kábel Pan14C1S kb Pan1413S kb Pan149S kvb TV FM Pan14C1 kb Pan1417 kb Pan1413 kvb 17

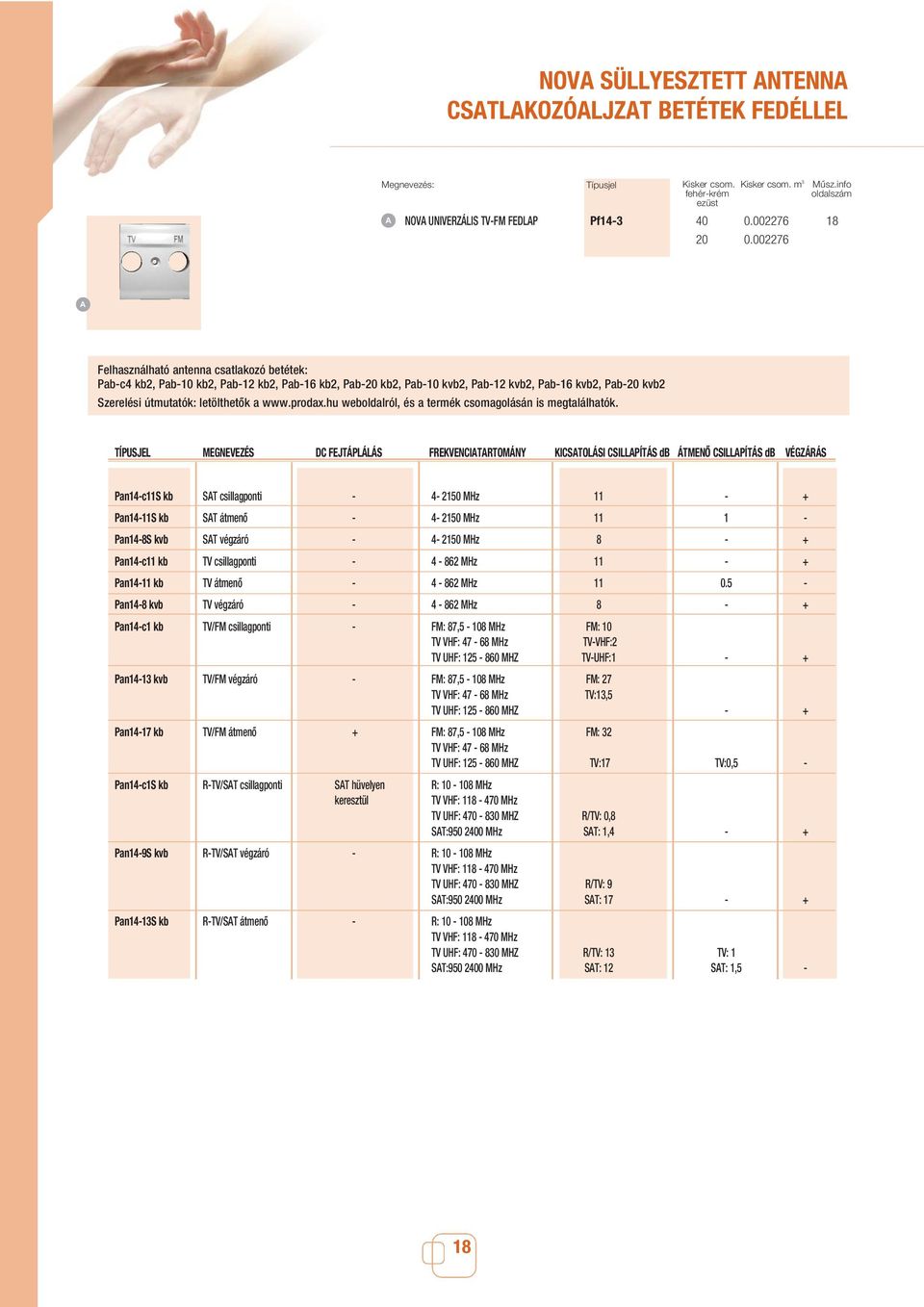

12 NOV SÜLLYESZTETT NTENN CSTLKOZÓLJZT ETÉTEK FEDÉLLEL Megnevezés: NOV UNIVERZÁLIS TVFM FEDLP Típusjel Pf143 Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst Felhasználható antenna csatlakozó betétek: Pabc4 kb2, Pab10 kb2, Pab12 kb2, Pab16 kb2, Pab20 kb2, Pab10 kvb2, Pab12 kvb2, Pab16 kvb2, Pab20 kvb2 Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. TÍPUSJEL MEGNEVEZÉS DC FEJTÁPLÁLÁS FREKVENCITRTOMÁNY KICSTOLÁSI CSILLPÍTÁS d ÁTMENÔ CSILLPÍTÁS d VÉGZÁRÁS Pan14c11S kb ST csillagponti MHz 11 + Pan1411S kb ST átmenô MHz 11 1 Pan148S kvb ST végzáró MHz 8 + Pan14c11 kb TV csillagponti MHz 11 + Pan1411 kb TV átmenô MHz Pan148 kvb TV végzáró MHz 8 + Pan14c1 kb TV/FM csillagponti FM: 87,5 108 MHz FM: 10 TV VHF: MHz TVVHF:2 TV UHF: MHZ TVUHF:1 + Pan1413 kvb TV/FM végzáró FM: 87,5 108 MHz FM: 27 TV VHF: MHz TV:13,5 TV UHF: MHZ + Pan1417 kb TV/FM átmenô + FM: 87,5 108 MHz FM: 32 TV VHF: MHz TV UHF: MHZ TV:17 TV:0,5 Pan14c1S kb RTV/ST csillagponti ST hüvelyen R: MHz keresztül TV VHF: MHz TV UHF: MHZ R/TV: 0,8 ST: MHz ST: 1,4 + Pan149S kvb RTV/ST végzáró R: MHz TV VHF: MHz TV UHF: MHZ R/TV: 9 ST: MHz ST: 17 + Pan1413S kb RTV/ST átmenô R: MHz TV VHF: MHz TV UHF: MHZ R/TV: 13 TV: 1 ST: MHz ST: 12 ST: 1,5 18

13 NOV SÜLLYESZTETT HNGFL CSTLKOZÓ ETÉTEK FEDÉLLEL Megnevezés: HNGFLCSTLKOZÓ MONÓ HNGFLCSTLKOZÓ SZTEREÓ Típusjel Pad14n kb Pad14f kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst 19, 30 19, 30 Leírás: 6 mm hosszúságban csupaszított, egy vagy többeres, merev és hajlékony vezetékek alkalmazhatók. Vezeték bekötési mód: csavaros 19

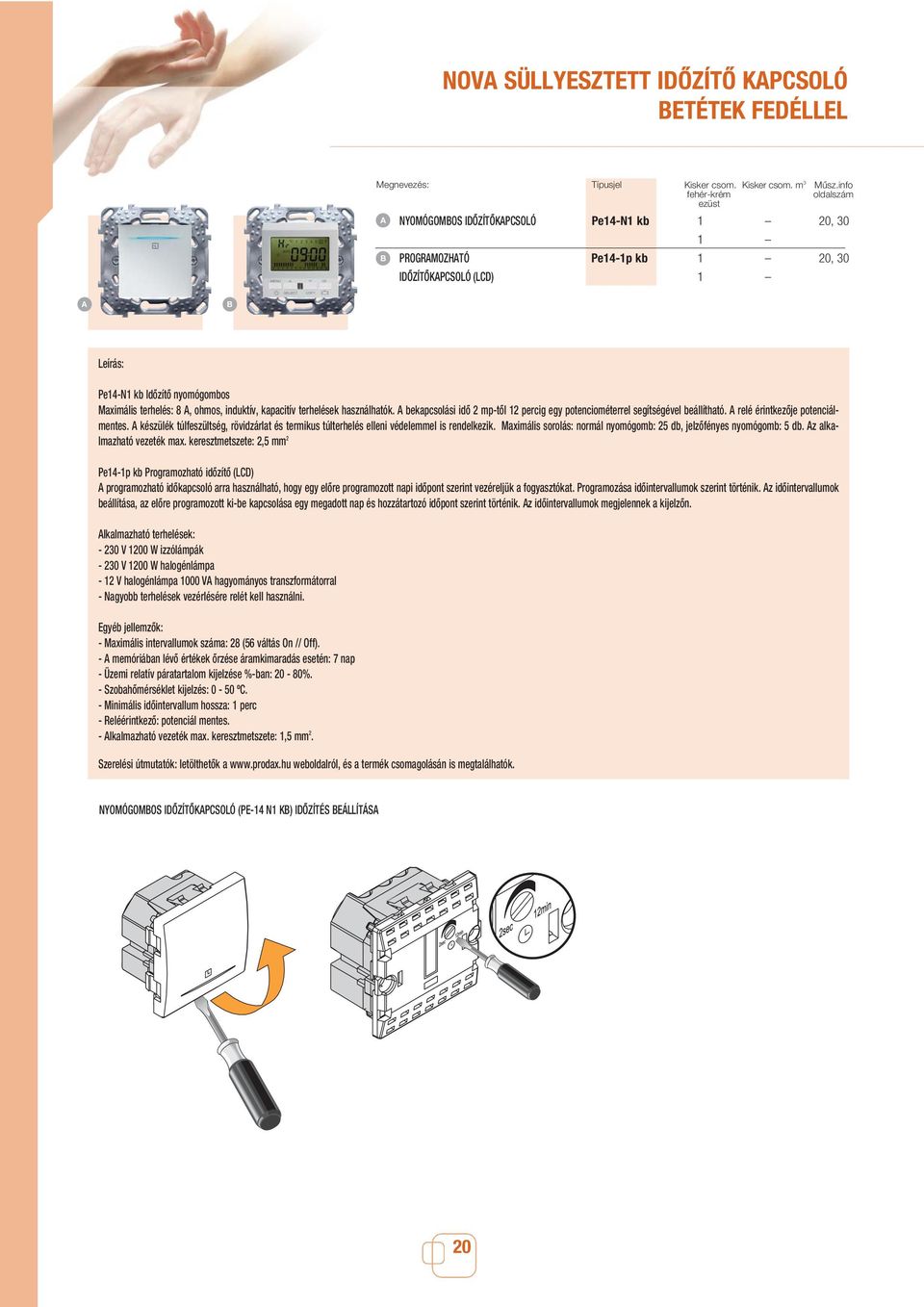

14 NOV SÜLLYESZTETT IDÔZÍTÔ KPCSOLÓ ETÉTEK FEDÉLLEL Megnevezés: NYOMÓGOMOS IDÔZÍTÔKPCSOLÓ PROGRMOZHTÓ IDÔZÍTÔKPCSOLÓ (LCD) Típusjel Pe14N1 kb Pe141p kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst 20, 30 20, 30 Leírás: Pe14N1 kb Idôzítô nyomógombos Maximális terhelés: 8, ohmos, induktív, kapacitív terhelések használhatók. bekapcsolási idô 2 mptôl 12 percig egy potenciométerrel segítségével beállítható. relé érintkezôje potenciálmentes. készülék túlfeszültség, rövidzárlat és termikus túlterhelés elleni védelemmel is rendelkezik. Maximális sorolás: normál nyomógomb: 25 db, jelzôfényes nyomógomb: 5 db. z alkalmazható vezeték max. keresztmetszete: 2,5 mm 2 Pe141p kb Programozható idôzítô (LCD) programozható idôkapcsoló arra használható, hogy egy elôre programozott napi idôpont szerint vezéreljük a fogyasztókat. Programozása idôintervallumok szerint történik. z idôintervallumok beállítása, az elôre programozott kibe kapcsolása egy megadott nap és hozzátartozó idôpont szerint történik. z idôintervallumok megjelennek a kijelzôn. lkalmazható terhelések: 230 V 1200 W izzólámpák 230 V 1200 W halogénlámpa 12 V halogénlámpa 1000 V hagyományos transzformátorral Nagyobb terhelések vezérlésére relét kell használni. Egyéb jellemzôk: Maximális intervallumok száma: 28 (56 váltás On // Off). memóriában lévô értékek ôrzése áramkimaradás esetén: 7 nap Üzemi relatív páratartalom kijelzése %ban: 20 80%. Szobahômérséklet kijelzés: 0 50 ºC. Minimális idôintervallum hossza: 1 perc Reléérintkezô: potenciál mentes. lkalmazható vezeték max. keresztmetszete: 1,5 mm 2. Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. NYOMÓGOMOS IDÔZÍTÔKPCSOLÓ (PE14 N1 K) IDÔZÍTÉS EÁLLÍTÁS 20

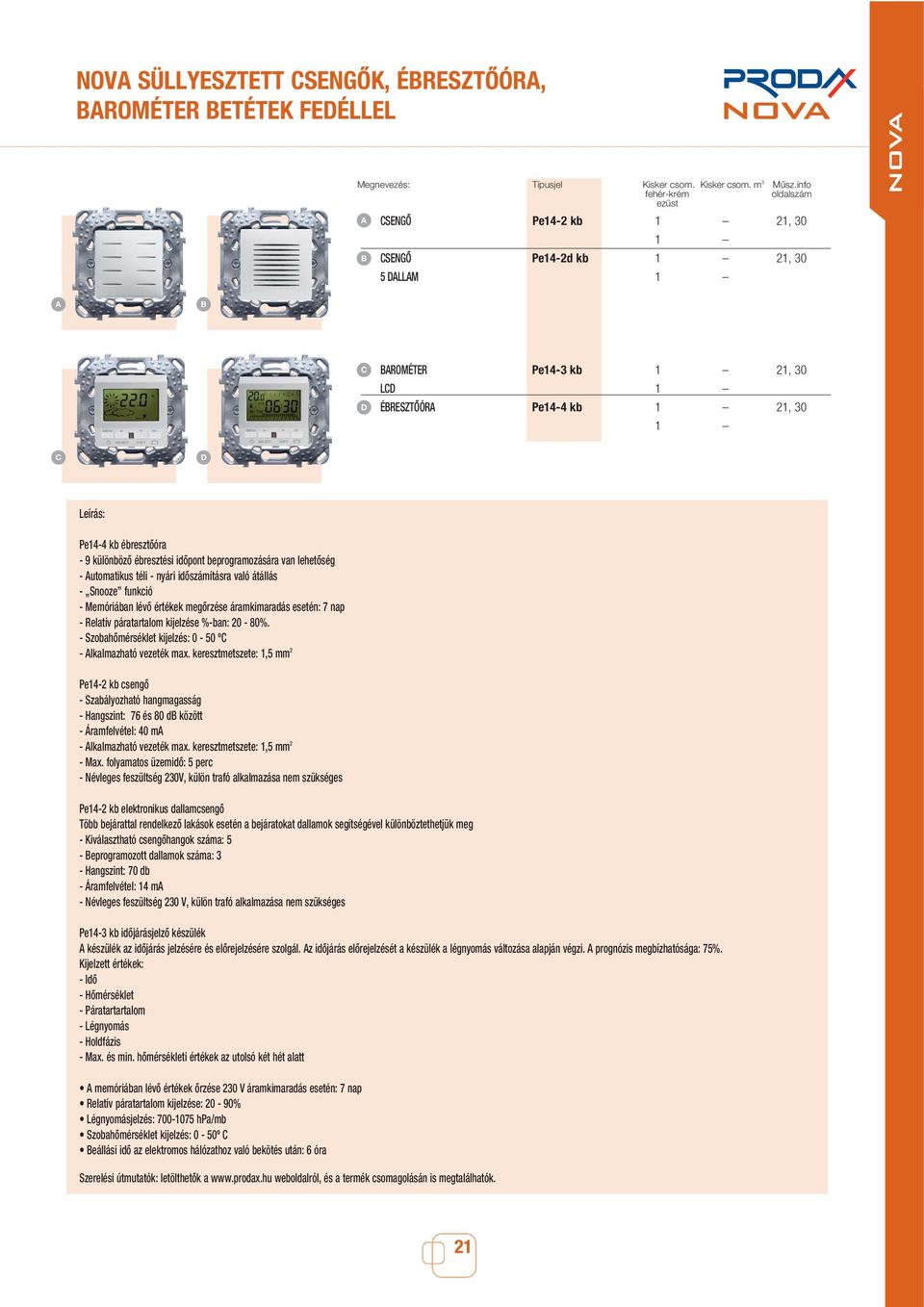

15 NOV SÜLLYESZTETT CSENGÔK, ÉRESZTÔÓR, ROMÉTER ETÉTEK FEDÉLLEL Megnevezés: CSENGÔ CSENGÔ 5 DLLM Típusjel Pe142 kb Pe142d kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst 21, 30 21, 30 C D ROMÉTER LCD ÉRESZTÔÓR Pe143 kb Pe144 kb 21, 30 21, 30 C D Leírás: Pe144 kb ébresztôóra 9 különbözô ébresztési idôpont beprogramozására van lehetôség utomatikus téli nyári idôszámításra való átállás Snooze funkció Memóriában lévô értékek megôrzése áramkimaradás esetén: 7 nap Relatív páratartalom kijelzése %ban: 20 80%. Szobahômérséklet kijelzés: 0 50 ºC lkalmazható vezeték max. keresztmetszete: 1,5 mm 2 Pe142 kb csengô Szabályozható hangmagasság Hangszint: 76 és 80 d között Áramfelvétel: 40 m lkalmazható vezeték max. keresztmetszete: 1,5 mm 2 Max. folyamatos üzemidô: 5 perc Névleges feszültség 230V, külön trafó alkalmazása nem szükséges Pe142 kb elektronikus dallamcsengô Több bejárattal rendelkezô lakások esetén a bejáratokat dallamok segítségével különböztethetjük meg Kiválasztható csengôhangok száma: 5 eprogramozott dallamok száma: 3 Hangszint: 70 db Áramfelvétel: 14 m Névleges feszültség 230 V, külön trafó alkalmazása nem szükséges Pe143 kb idôjárásjelzô készülék készülék az idôjárás jelzésére és elôrejelzésére szolgál. z idôjárás elôrejelzését a készülék a légnyomás változása alapján végzi. prognózis megbízhatósága: 75%. Kijelzett értékek: Idô Hômérséklet Páratartartalom Légnyomás Holdfázis Max. és min. hômérsékleti értékek az utolsó két hét alatt memóriában lévô értékek ôrzése 230 V áramkimaradás esetén: 7 nap Relatív páratartalom kijelzése: 20 90% Légnyomásjelzés: hpa/mb Szobahômérséklet kijelzés: 0 50º C eállási idô az elektromos hálózathoz való bekötés után: 6 óra Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. 21

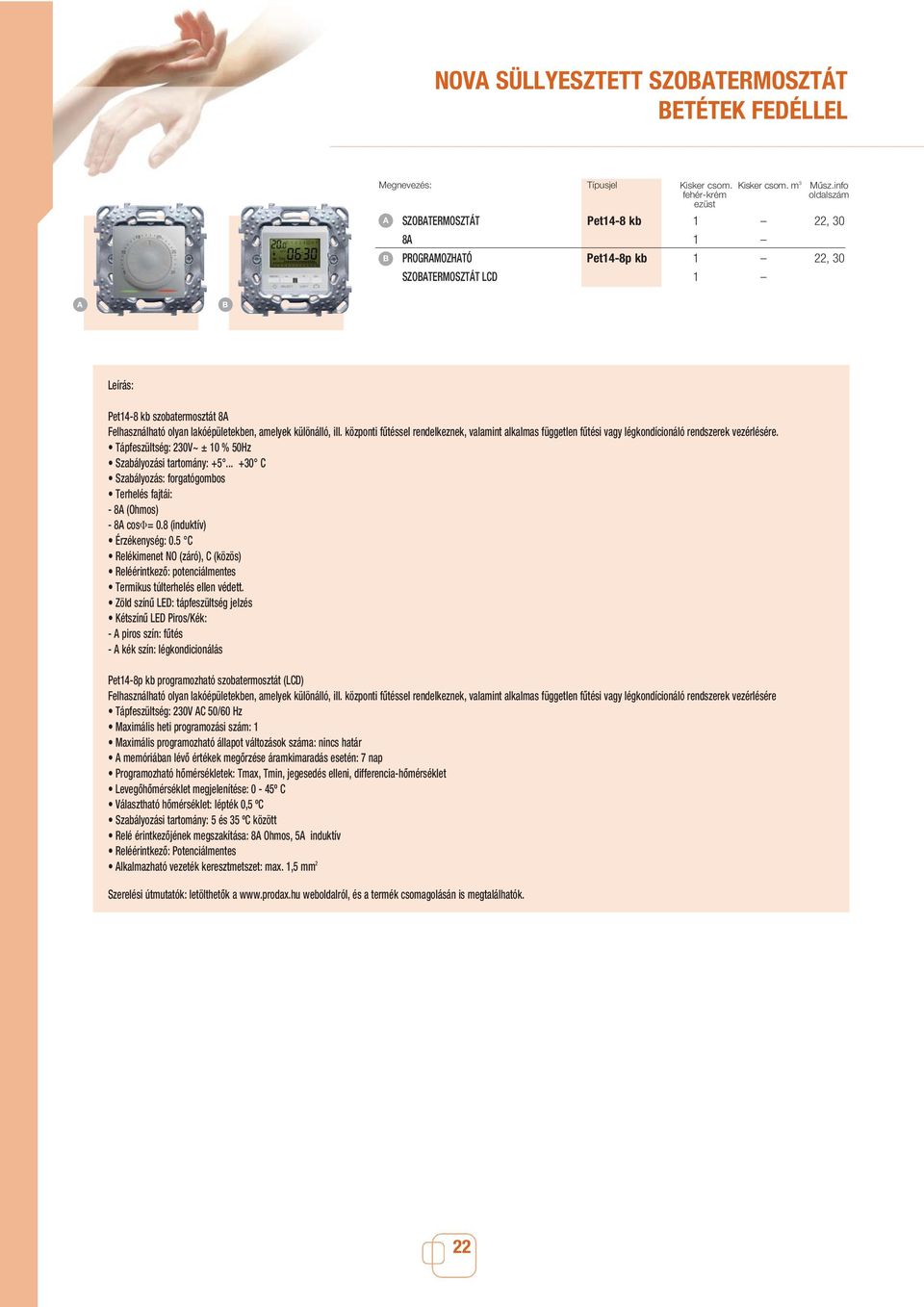

16 NOV SÜLLYESZTETT SZOTERMOSZTÁT ETÉTEK FEDÉLLEL Megnevezés: SZOTERMOSZTÁT 8 PROGRMOZHTÓ SZOTERMOSZTÁT LCD Típusjel Pet148 kb Pet148p kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst 22, 30 22, 30 Leírás: Pet148 kb szobatermosztát 8 Felhasználható olyan lakóépületekben, amelyek különálló, ill. központi fûtéssel rendelkeznek, valamint alkalmas független fûtési vagy légkondícionáló rendszerek vezérlésére. Tápfeszültség: 230V~ ± 10 % 50Hz Szabályozási tartomány: C Szabályozás: forgatógombos Terhelés fajtái: 8 (Ohmos) 8 cosφ= 0.8 (induktív) Érzékenység: 0.5 C Relékimenet NO (záró), C (közös) Reléérintkezô: potenciálmentes Termikus túlterhelés ellen védett. Zöld színû LED: tápfeszültség jelzés Kétszínû LED Piros/Kék: piros szín: fûtés kék szín: légkondicionálás Pet148p kb programozható szobatermosztát (LCD) Felhasználható olyan lakóépületekben, amelyek különálló, ill. központi fûtéssel rendelkeznek, valamint alkalmas független fûtési vagy légkondícionáló rendszerek vezérlésére Tápfeszültség: 230V C 50/60 Hz Maximális heti programozási szám: 1 Maximális programozható állapot változások száma: nincs határ memóriában lévô értékek megôrzése áramkimaradás esetén: 7 nap Programozható hômérsékletek: Tmax, Tmin, jegesedés elleni, differenciahômérséklet Levegôhômérséklet megjelenítése: 0 45º C Választható hômérséklet: lépték 0,5 ºC Szabályozási tartomány: 5 és 35 ºC között Relé érintkezôjének megszakítása: 8 Ohmos, 5 induktív Reléérintkezô: Potenciálmentes lkalmazható vezeték keresztmetszet: max. 1,5 mm 2 Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. 22

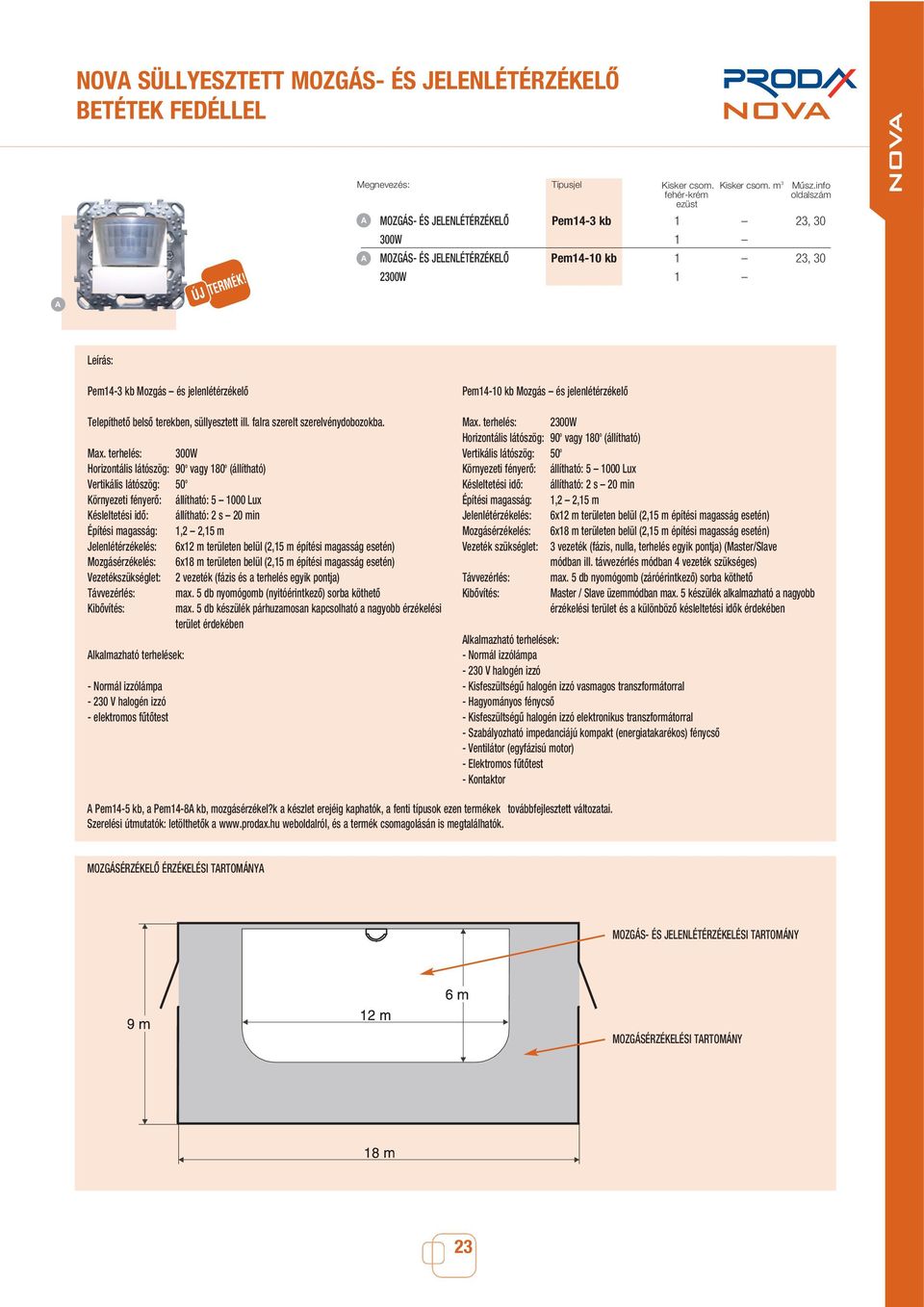

17 NOV SÜLLYESZTETT MOZGÁS ÉS JELENLÉTÉRZÉKELÔ ETÉTEK FEDÉLLEL ÚJ TERMÉK! Megnevezés: MOZGÁS ÉS JELENLÉTÉRZÉKELÔ 300W MOZGÁS ÉS JELENLÉTÉRZÉKELÔ 2300W Típusjel Pem143 kb Pem1410 kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst 23, 30 23, 30 Leírás: Pem143 kb Mozgás és jelenlétérzékelô Telepíthetô belsô terekben, süllyesztett ill. falra szerelt szerelvénydobozokba. Max. terhelés: 300W Horizontális látószög: 90 o vagy 180 o (állítható) Vertikális látószög: 50 o Környezeti fényerô: állítható: Lux Késleltetési idô: állítható: 2 s 20 min Építési magasság: 1,2 2,15 m Jelenlétérzékelés: 6x12 m területen belül (2,15 m építési magasság esetén) Mozgásérzékelés: 6x18 m területen belül (2,15 m építési magasság esetén) Vezetékszükséglet: 2 vezeték (fázis és a terhelés egyik pontja) Távvezérlés: max. 5 db nyomógomb (nyitóérintkezô) sorba köthetô Kibôvítés: max. 5 db készülék párhuzamosan kapcsolható a nagyobb érzékelési terület érdekében lkalmazható terhelések: Normál izzólámpa 230 V halogén izzó elektromos fûtôtest Pem1410 kb Mozgás és jelenlétérzékelô Max. terhelés: 2300W Horizontális látószög: 90 o vagy 180 o (állítható) Vertikális látószög: 50 o Környezeti fényerô: állítható: Lux Késleltetési idô: állítható: 2 s 20 min Építési magasság: 1,2 2,15 m Jelenlétérzékelés: 6x12 m területen belül (2,15 m építési magasság esetén) Mozgásérzékelés: 6x18 m területen belül (2,15 m építési magasság esetén) Vezeték szükséglet: 3 vezeték (fázis, nulla, terhelés egyik pontja) (Master/Slave módban ill. távvezérlés módban 4 vezeték szükséges) Távvezérlés: max. 5 db nyomógomb (záróérintkezô) sorba köthetô Kibôvítés: Master / Slave üzemmódban max. 5 készülék alkalmazható a nagyobb érzékelési terület és a különbözô késleltetési idôk érdekében lkalmazható terhelések: Normál izzólámpa 230 V halogén izzó Kisfeszültségû halogén izzó vasmagos transzformátorral Hagyományos fénycsô Kisfeszültségû halogén izzó elektronikus transzformátorral Szabályozható impedanciájú kompakt (energiatakarékos) fénycsô Ventilátor (egyfázisú motor) Elektromos fûtôtest Kontaktor Pem145 kb, a Pem148 kb, mozgásérzékel?k a készlet erejéig kaphatók, a fenti típusok ezen termékek továbbfejlesztett változatai. Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. MOZGÁSÉRZÉKELÔ ÉRZÉKELÉSI TRTOMÁNY MOZGÁS ÉS JELENLÉTÉRZÉKELÉSI TRTOMÁNY MOZGÁSÉRZÉKELÉSI TRTOMÁNY 23

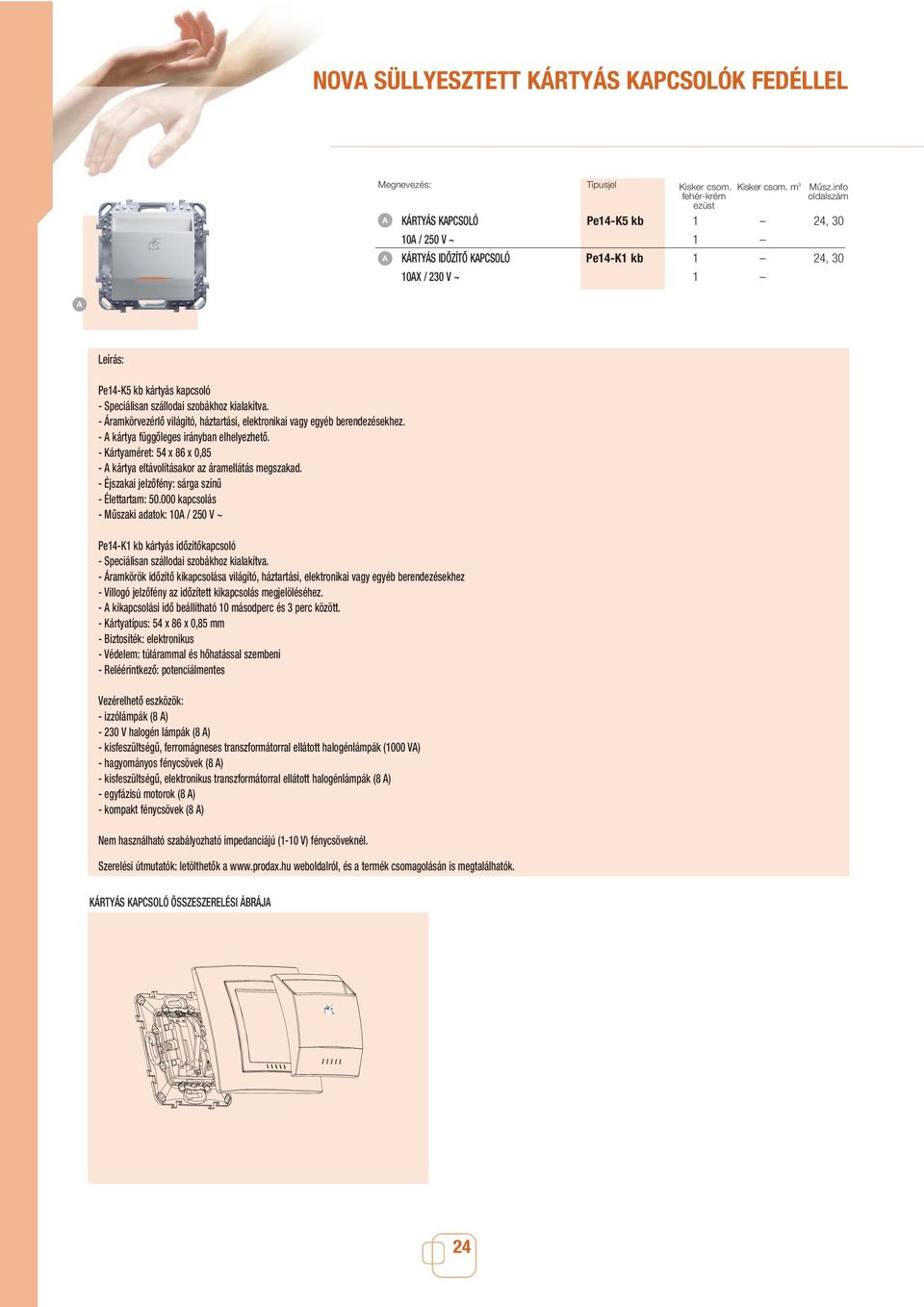

18 NOV SÜLLYESZTETT KÁRTYÁS KPCSOLÓK FEDÉLLEL Megnevezés: KÁRTYÁS KPCSOLÓ 10 / 250 V ~ KÁRTYÁS IDÔZÍTÔ KPCSOLÓ 10X / 230 V ~ Típusjel Pe14K5 kb Pe14K1 kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst 24, 30 24, 30 Leírás: Pe14K5 kb kártyás kapcsoló Speciálisan szállodai szobákhoz kialakítva. Áramkörvezérlô világító, háztartási, elektronikai vagy egyéb berendezésekhez. kártya függôleges irányban elhelyezhetô. Kártyaméret: 54 x 86 x 0,85 kártya eltávolításakor az áramellátás megszakad. Éjszakai jelzôfény: sárga színû Élettartam: kapcsolás Mûszaki adatok: 10 / 250 V ~ Pe14K1 kb kártyás idôzítôkapcsoló Speciálisan szállodai szobákhoz kialakítva. Áramkörök idôzítô kikapcsolása világító, háztartási, elektronikai vagy egyéb berendezésekhez Villogó jelzôfény az idôzített kikapcsolás megjelöléséhez. kikapcsolási idô beállítható 10 másodperc és 3 perc között. Kártyatípus: 54 x 86 x 0,85 mm iztosíték: elektronikus Védelem: túlárammal és hôhatással szembeni Reléérintkezô: potenciálmentes Vezérelhetô eszközök: izzólámpák (8 ) 230 V halogén lámpák (8 ) kisfeszültségû, ferromágneses transzformátorral ellátott halogénlámpák (1000 V) hagyományos fénycsövek (8 ) kisfeszültségû, elektronikus transzformátorral ellátott halogénlámpák (8 ) egyfázisú motorok (8 ) kompakt fénycsövek (8 ) Nem használható szabályozható impedanciájú (110 V) fénycsöveknél. Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. KÁRTYÁS KPCSOLÓ ÖSSZESZERELÉSI ÁRÁJ 24

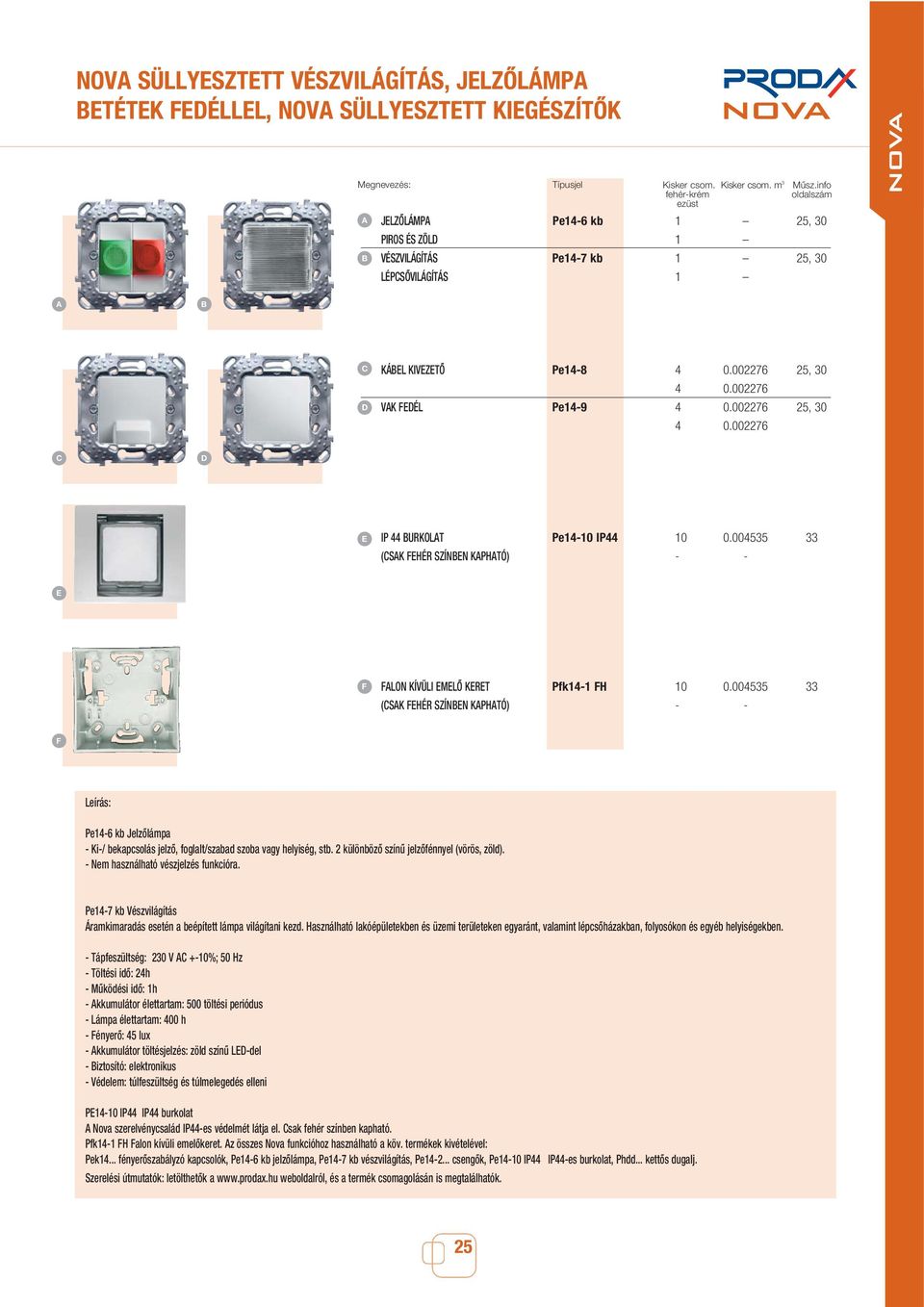

19 NOV SÜLLYESZTETT VÉSZVILÁGÍTÁS, JELZÔLÁMP ETÉTEK FEDÉLLEL, NOV SÜLLYESZTETT KIEGÉSZÍTÔK Megnevezés: JELZÔLÁMP PIROS ÉS ZÖLD VÉSZVILÁGÍTÁS LÉPCSÔVILÁGÍTÁS Típusjel Pe146 kb Pe147 kb Kisker csom. Kisker csom. m 3 Mûsz.info fehérkrém ezüst 25, 30 25, 30 C D KÁEL KIVEZETÔ VK FEDÉL Pe148 Pe149 25, 30 25, 30 C D E IP 44 URKOLT (CSK FEHÉR SZÍNEN KPHTÓ) Pe1410 IP E F FLON KÍVÜLI EMELÔ KERET Pfk141 FH (CSK FEHÉR SZÍNEN KPHTÓ) F Leírás: Pe146 kb Jelzôlámpa Ki/ bekapcsolás jelzô, foglalt/szabad szoba vagy helyiség, stb. 2 különbözô színû jelzôfénnyel (vörös, zöld). Nem használható vészjelzés funkcióra. Pe147 kb Vészvilágítás Áramkimaradás esetén a beépített lámpa világítani kezd. Használható lakóépületekben és üzemi területeken egyaránt, valamint lépcsôházakban, folyosókon és egyéb helyiségekben. Tápfeszültség: 230 V C +10%; 50 Hz Töltési idô: 24h Mûködési idô: 1h kkumulátor élettartam: 500 töltési periódus Lámpa élettartam: 400 h Fényerô: 45 lux kkumulátor töltésjelzés: zöld színû LEDdel iztosító: elektronikus Védelem: túlfeszültség és túlmelegedés elleni PE1410 IP44 IP44 burkolat Nova szerelvénycsalád IP44es védelmét látja el. Csak fehér színben kapható. Pfk141 FH Falon kívüli emelôkeret. z összes Nova funkcióhoz használható a köv. termékek kivételével: Pek14... fényerôszabályzó kapcsolók, Pe146 kb jelzôlámpa, Pe147 kb vészvilágítás, Pe csengôk, Pe1410 IP44 IP44es burkolat, Phdd... kettôs dugalj. Szerelési útmutatók: letölthetôk a weboldalról, és a termék csomagolásán is megtalálhatók. 25

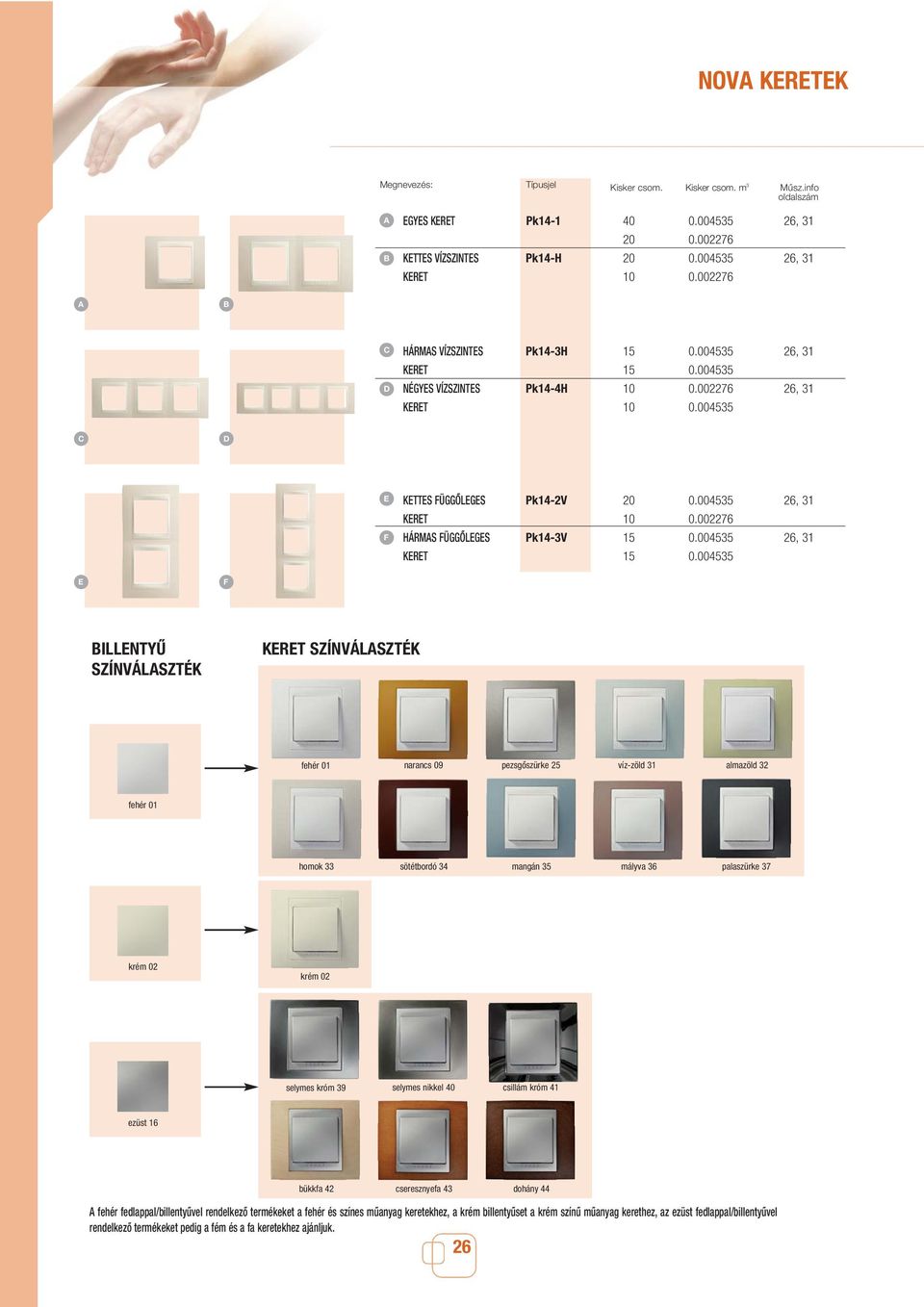

20 NOV KERETEK Megnevezés: Típusjel Kisker csom. Kisker csom. m 3 Mûsz.info EGYES KERET KETTES VÍZSZINTES KERET Pk141 Pk14H , , C D HÁRMS VÍZSZINTES KERET NÉGYES VÍZSZINTES KERET Pk143H Pk144H , , C D E F KETTES FÜGGÔLEGES KERET HÁRMS FÜGGÔLEGES KERET Pk142V Pk143V , , E F ILLENTYÛ SZÍNVÁLSZTÉK KERET SZÍNVÁLSZTÉK fehér 01 narancs 09 pezsgôszürke 25 vízzöld 31 almazöld 32 fehér 01 homok 33 sötétbordó 34 mangán 35 mályva 36 palaszürke 37 krém 02 krém 02 selymes króm 39 selymes nikkel 40 csillám króm 41 ezüst 16 bükkfa 42 cseresznyefa 43 dohány 44 fehér fedlappal/billentyûvel rendelkezô termékeket a fehér és színes mûanyag keretekhez, a krém billentyûset a krém színû mûanyag kerethez, az ezüst fedlappal/billentyûvel rendelkezô termékeket pedig a fém és a fa keretekhez ajánljuk. 26

21 NOV EKÖTÉSI RJZOK 1. ábra Pdk14101 rkb 2. ábra Pdk14102 kb Egypólusú kapcsoló Kétpólusú kapcsoló 3. ábra Pdk14105 rkb 4. ábra Pdk14101 rjkb Csillárkapcsoló Egypólusú kapcsoló jelzôlámpával 5. ábra Pdk14102 jkb Kétpólusú kapcsoló jelzôlámpával 27

22 NOV EKÖTÉSI RJZOK 1. ábra Pdk14106 rkb Váltókapcsoló 2. ábra Pdk14106 rkb, Pdk14107 rkb, Pdk14106 rkb Keresztkapcsoló váltókapcsolókkal 28

23 NOV EKÖTÉSI RJZOK 3. ábra Pdk14106 rjkb Váltókapcsoló jelzôlámpával 4. ábra Pdk14106 rjkb, Pdk14107 rjkb, Pdk14106 rjkb Keresztkapcsoló jelzôlámpával váltókapcsolókkal 5. ábra Pdk14R105 rkb, Pdk14NR105 rkb Zsalukapcsoló vagy zsalunyomó 29

24 NOV KÖRVONLRJZOK 1. ábra 2. ábra Csatlakozóaljzat Csatlakozóaljzat 3. ábra 4. ábra Kapcsolók befoglaló méretei Kapcsolók befoglaló méretei 5. ábra * Minden termék az elôírt szabványnak megfelelôen 60x40 mmes szerelvénydobozba szerelhetô, ahol a vezetékeknek is elegendô hely marad. Nova termékek betétjeinek mélysége maximálisan a következô: * maximális betétmélység 30

25 NOV KÖRVONLRJZOK 1. ábra 80 (fa keret esetén 84) 80 (fa keret esetén 84) Keretek 31

26 NOV SZERELÉSI ÁRÁK NOV SÜLLYESZTETT SZERELVÉNYCSLÁD CSVROS FLI DOOZ VLÓ SZERELÉSE: FÜGGÔLEGES ELHELYEZÉSÛ RÖGZÍTÔCSVROK ESETÉN 1. Csavaros rögzítésû süllyesztôdoboz, ahol a csavarok elhelyezése függôleges. 2. Süllyesztôperemmel szerelt betét beszerelése, csavarral való rögzítés esetén. 3. szerelvény beszerelése után a keretet fel kell pattintani. VÍZSZINTES ELHELYEZÉSÛ RÖGZÍTÔCSVROK ESETÉN Kapcsoló és egyéb Nova szerelvény (kivéve csatlakozóaljzat) 2. a. etét kipattintása a süllyesztôperembôl, csavarhúzó segítségével. b. Süllyesztôperem 90 os elforgatása. ( betétet nem kell elforgatni!) c. etét süllyesztôperembe történô bepattintása. 3. szerelvény beszerelése után a keretet fel kell pattintani. 1. Csavaros rögzítésû süllyesztôdoboz, ahol a csavarok elhelyezése vízszintes. bban az esetben, ha a süllyesztôdoboz 90 os elforgatása nem lehetséges, a következô lépések szükségesek: Csatlakozóaljzat 2. a. Csavarhúzó segítségével a csatlakozóaljzat fedlap kicsavarozása, b. etét kipattintása a süllyesztôperembôl, csavarhúzó segítségével. c. Süllyesztôperem 90 os elforgatása. ( betétet nem kell elforgatni!) d. etét süllyesztôperembe való bepattintása. e. Fedlap visszacsavarozása. 3. szerelvény beszerelése után a keretet fel kell pattintani. 32

27 NOV SZERELÉSI ÁRÁK NOV SÜLLYESZTETT SZERELVÉNYCSLÁD IP44ES URKOLTÁNK SZERELÉSE: 1. Nova süllyesztett szerelvénycsalád IP44es burkolat 2. Nova süllyesztett szerelvénycsalád 3. termékek összeszerelése elôtt pattintsa ki a betétet a süllyesztôperembôl csavarhúzó segítségével. Dugalj esetén elôször a mûanyag fedlap lecsavarozása szükséges. 4. z így kipattintott betétet határozott mozdulattal pattintsa be a Nova IP44es fedélkészletbe, amelynek integrált süllyesztôpereme van, tehát a fém süllyesztôperemre nincs szükség. NOV FLONKÍVÜLI EMELÔKERET SZERELÉSE Furat a szerelvény rögzítésére Furat az emelôkeret falhoz való rögzítésére 90 kapcsolóbetétet pattintsa ki a süllyesztôperembôl, forgassa el 90 kal, majd pattintsa be újra. kapcsolóbetétbe kösse be a vezetékeket, majd rögzítse az emelôkeretre a mellé adott csavarok segítségével. Pattintsa fel a sorolókeretet a süllyesztôperemre. ( sorolókeret nem tartozék.) 33

28 NOV SZERELÉSI ÁRÁK NOV SÜLLYESZTETT SZERELVÉNYCSLÁD FLI DOOZ VLÓ KÖRMÖS RÖGZÍTÉSE: süllyesztôperembe integrált körmök segítségével a Nova szerelvények a piacon kapható összes szabványos (Ø60x40 mm méretû, csavaros vagy körmös süllyesztett, erôsáramú szerelvénydobozba szerelhetôk. körmök távolsága szétnyitott helyzetben 72 mm, ennek köszönhetôen a szerelvények 60 mmnél nagyobb átmérôjû (nem szabványos) szerelvénydobozokba is biztonságosan beszerelhetôk. z alkalmazott körmök hegye úgy van kiképezve, hogy a szerelvények biztonságos rögzítése érdekében a keményebb mûanyagból készült süllyesztôdobozok falába is könnyen belemélyedjenek. 72 mm NOV szerelvénycsaládot süllyesztôperemmel egybe szerelve szállítjuk. szerelvények süllyesztôpereme precíziós öntési eljárással Zamak (Znl) ötvözetbôl készül, amely nagy szilárdságú, könnyû, korróziónak ellenálló anyag. 34

29 Nemzetközi védettség Veszélyes részek ujjal való érintésével szemben védett, Ø12,3 mm és nagyobb szilárd idegen testek ellen védett. Víz ellen nem védett. Nemzetközi védettség z elsô jellemzô számjegy jelentése: a gyártmány védettségének szempontjából a > 1,0 mm átmérôjû szilárd idegen testek behatolása ellen védett, illetve a személyek védettségének szempontjából a veszélyes részek huzallal történô érintése ellen védett. második jellemzô számjegy jelentése: a gyártmány védettségének szempontjából freccsenô víz káros hatású behatolása ellen védett. 35
