1 ÚJDONSÁG 630. old. Kapcsolók, nyomók, szenzoros kapcsoló Program Mosaic ÚJDONSÁG 637. old. Túlfeszültséglevezetôk ÚJDONSÁG 641. old. Csatlakozóaljzatok DLP csatornához Kórháztechnika 656. old. Program Mosaic hívásjelzô Megoldások irodákhoz és munkahelyekhez Mini- és padkószegélycsatornák Szerelvényezhetô kábelcsatornák Padlódobozok, taposócsatornák Asztali elosztósorok és energiaoszlopok 670. old. Kiválasztási táblázat DLPlus minicsatornákhoz 690. old. DLP szerelvényezhetô kábelcsatornarendszer: lenyûgözô tempó és rugalmasság 716. old. Általános mûszaki információ a DLP szerelvényezhetô kábelcsatornáról ÚJDONSÁG 724. old. Padlódobozok álpadlókhoz és betonpadlókhoz ÚJDONSÁG 730. old. Asztali elosztósorok ÚJDONSÁGOK Program Mosaic Professzionális és esztétikus megoldás irodákba ( old.) Betonbiztos megoldás! Állítható magasságú univerzális fém elágazódoboz betonba (727. old.) 624

2 ÚJDONSÁG ÚJDONSÁG ÚJDONSÁG ÚJDONSÁG 632. old. Fényerôszabályzók 632. old. Világítási beállítás vezérlô # 633. old. Idôkapcsolók, beléptetôk 636. old. Termosztátok, redônyvezérlôk ÚJDONSÁG 637. old. Kismegszakítók, transzformátor ÚJDONSÁG 638. old. Kötôdoboz, vakfedelek, kábelkivezetôk ÚJDONSÁG 639. old. Jelzôlámpák és kiegészítôi ÚJDONSÁG 640. old. Csatlakozóaljzatok ÚJDONSÁG 642. old. RJ45 informatikai aljzatok Cat. 10GIGA, Cat. 6, Cat. 5e ÚJDONSÁG 643. old. Wi-Fi hozzáférési pont ÚJDONSÁG 644. old. RJ11 telefonaljzatok, egyéb informatikai aljzatok ÚJDONSÁG 645. old. Antenna ajzatok, audió és videó aljzatok ÚJDONSÁG 657. old. Program Mosaic nôvérhívó rendszer ÚJDONSÁG 658. old. Elioflux 2 ágylámpasávok 672. old. DLPlus minicsatornák 682. old. Kiválasztási táblázat DLPlus padlószegély csatornákhoz 684. old. DLPlus padlószegélycsatornák ÚJDONSÁG 686. old. DLP klíma csatornák 694. old. Kiválasztási táblázat DLP szerelvényezhetô csatornákhoz 702. old. Elágazódobozok, világítótest csatlakozási kiegészítôk 702. old. Rögzítési kiegészítôk 703. old. DLP szerelvényezhetô kábelcsatornák 718. old. Kiválasztási táblázat DLP tiszta alumínium kábelcsatornákhoz 720. old. DLP tiszta alumínium kábelcsatornák ÚJDONSÁG 726. old. PVC padlócsatornák 729. old. Csatlakozódoboz és taposócsatornák 734. old. DLP energiaoszlopok, féloszlopok és minioszlopok fehér kivitelben ÚJDONSÁG 735. old. DLP energiaoszlopok, féloszlopok és minioszlopok alumínium kivitelben Csatlakoztatás Irodai megoldások széles választéka a padlótól a mennyezetig ( old.) 625

3 [ PROGRAM MOSAIC ] Termékek és rendszerek ÚJDONSÁG Program Mosaic Minden, amire szüksége lehet irodában és munkahelyen megtalálja a Program Mosaic rendszerben Mi a Program Mosaic rendszer? Minden igényt kielégítô professzionális megoldás irodákba, munkahelyekre Amit kínálunk: - tökéletes megoldás egy épület mûködtetéséhez - teljes megfelelés a Legrand kábelvezetési rendszer minden elemével - egységes megjelenés a teljes elektromos installációban Fényjelzôs akadályjelzô Elosztósor A Program Mosaic rendszer elônyei Gyors felszerelés: A szerelvények rugós bekötôkapcsai gyors és biztos csatlakozást biztosítanak Felhasználási helyhez rugalmasan illeszthetô: A Program Mosaic rendszer könnyen illeszthetô a változó igényekhez, környezethez (álpadló, álmennyezet, stb.) Megfelelô megoldás az erôsés gyenge áramú vezetékek diszkrét és esztétikus eljuttatására a felhasználási helyig Egyszerû használhatóság és kifinomult design: Megoldások a hatékony és kényelmes munkavégzéshez Egyszerû kezelés: Gyors megoldások minden típusú kivitelezéshez (Legrand energiaoszlopok, DLP kábelcsatornák, Legrand padlódobozok, stb...) 626

4 ÚJDONSÁG Amiben pluszt nyújt a Program Mosaic rendszer 200 FUNKCIÓ PROGRAM MOSAIC SZERELÉSI MÓDOK (lásd 662. oldal) Erôs- és gyenge áramú hálózatokhoz Mindenhol a felhasználói- és a munkahelyek igényeihez illeszkedô megoldások Tökéletes párosítás a Legrand kábelvezetési rendszer minden elemével (DLP kábelcsatornák, Legrand elosztósorok, Legrand padlódobozok, stb.) A hatékony, gyors és kényelmes munkavégzésre tervezve HD15 bemenet Jack dugó bemenet FALBA SÜLLYESZTETTEN - A Batibox süllyesztôdobozok és süllyesztôperemek ideális kiegészítôi a falba süllyesztett szereléshez DLP KÁBELCSATORNÁBAN - Egyszerûen bepattintható a DLP kábelcsatornák Program Mosaic rögzítôkereteibe Süllyesztôdoboz gipszkarton falhoz Legrand padlódoboz MENNYEZETEN KERESZTÜL - Legrand energiaoszlopok a még nagyobb szabadság érdekében DLP kábelcsatorna PADLÓBA SÜLLYESZTETTEN - A Legrand padlódobozok ideális megoldások az irodai munkakörnyezet elvárásainak teljeskörû kielégítésére Legrand energiaoszlop KÉZENFEKVÔ MEGOLDÁSOK - Legrand elosztósorok, minioszlopok: esztétikus és ergonómikus megoldások a munkahelyek közvetlen közelében Legrand padlódoboz Legrand elosztósor 627

5 [ PROGRAM MOSAIC ] Termékek és rendszerek ÚJDONSÁG Program Mosaic : a szerelvény Több mint 200, a felhasználói- és a munkahelyi igényekhez illeszkedô funkció Alapfunkciók minden típusú munkakörnyezetbe MUNKAHELYI KÖRNYEZETBE SÍNEZETT, SOROLT CSATLAKOZÓALJZATOK (lásd 641. oldal) - Gyorsan bepattintható a DLP Program Mosaic rögzítôkeretekbe, legyen szó akár DLP kábelcsatornáról, energiaoszlopról vagy elosztósorról, stb osan elforgatott aljzatok a könnyû csatlakoztatás érdekében - Továbbsorolást is lehetôvé tévô sorkapcsok RJ45 INFORMATIKAI ALJZATOK (lásd 642. oldal) - Az informatikai rendszer igényeihez illeszkedô RJ45 aljzatok: 10 GIGA, Cat. 6 és Cat. 5e aljzatok - Szerszám nélküli, bekötôkaros csatlakoztatás USB és IEEE 1394 típusú aljzatok (lásd 644. oldal) - Felhasználóbarát kapcsolatot tesz lehetôvé a számítógép és a felhasználó között (USB memória, digitális fényképezôkép csatlakoztatás) Továbbá: redônyvezérlôk, világításvezérlôk, stb. FOLYOSÓKRA VILÁGÍTÓ TÁBLÁK (lásd 639. oldal) - helyiségek azonítására AKADÁLYJELZÔ (lásd 639. oldal) - Mutatja a kifelé vezetô utat és jelzi az akadályokat egy figyelmeztetô hanggal KIHÚZÁSGÁTLÓ (lásd 638. oldal) - Megakadályozza a rendszer szempontjából fontos egységek lecsatlakoztatását a hálózatról Továbbá: mozgásérzékelôs kapcsolók, vészle állító nyomók, hangjelzést adó készülékek, stb. Hívja ingyenesen Szakmai Vevôszolgálatunkat a zöldszámon! 628

6 MEGOSZTOTT MUNKATERÜLETEKRE VILÁGÍTÁSVEZÉRLÔ PERIFÉRIÁK (lásd 632. oldal) - Lehetôvé teszi a fényviszonyok változtatását a helységben lévô tevékenységnek megfelelôen WI-FI HOZZÁFÉRÉSI PONT (lásd 643. oldal) - Lehetôvé teszi a vezeték nélküli csatlakozást az informatikai hálózathoz és a mobil munkavégzést accueil AUDIÓ ÉS VIDEÓ ALJZATOK (lásd 645. oldal) - Segítségükkel a lehetô legközelebb kerülnek az audió és videó eszközök a felhasználóhoz (például projektor) Továbbá: hangszóró, RCA, S-Video, stb. aljzatok ÜGYFÉLTEREKBE 1000 W-OS FÉNYERÔSZABÁLYZÓ (lásd 632. oldal) - lehetôvé teszi nagyobb teljesítmény vezérlését Továbbá: kulcsos kapcsolók, erôs- és gyenge áramú aljzatok EGYÉB HELYSÉGEKBE Egészségügyi helységek Program Mosaic tartalmazza a kórházi jelzôrendszer elemeit (Kérjük, hívja Szakmai Vevôszolgálatunkat!) Irodákba, recepciókra Galea TM Life funkciók: világításvezérlés, redônyvezérlés, termosztátok, erôs- és gyenge áramú funkciók széles választéka 629

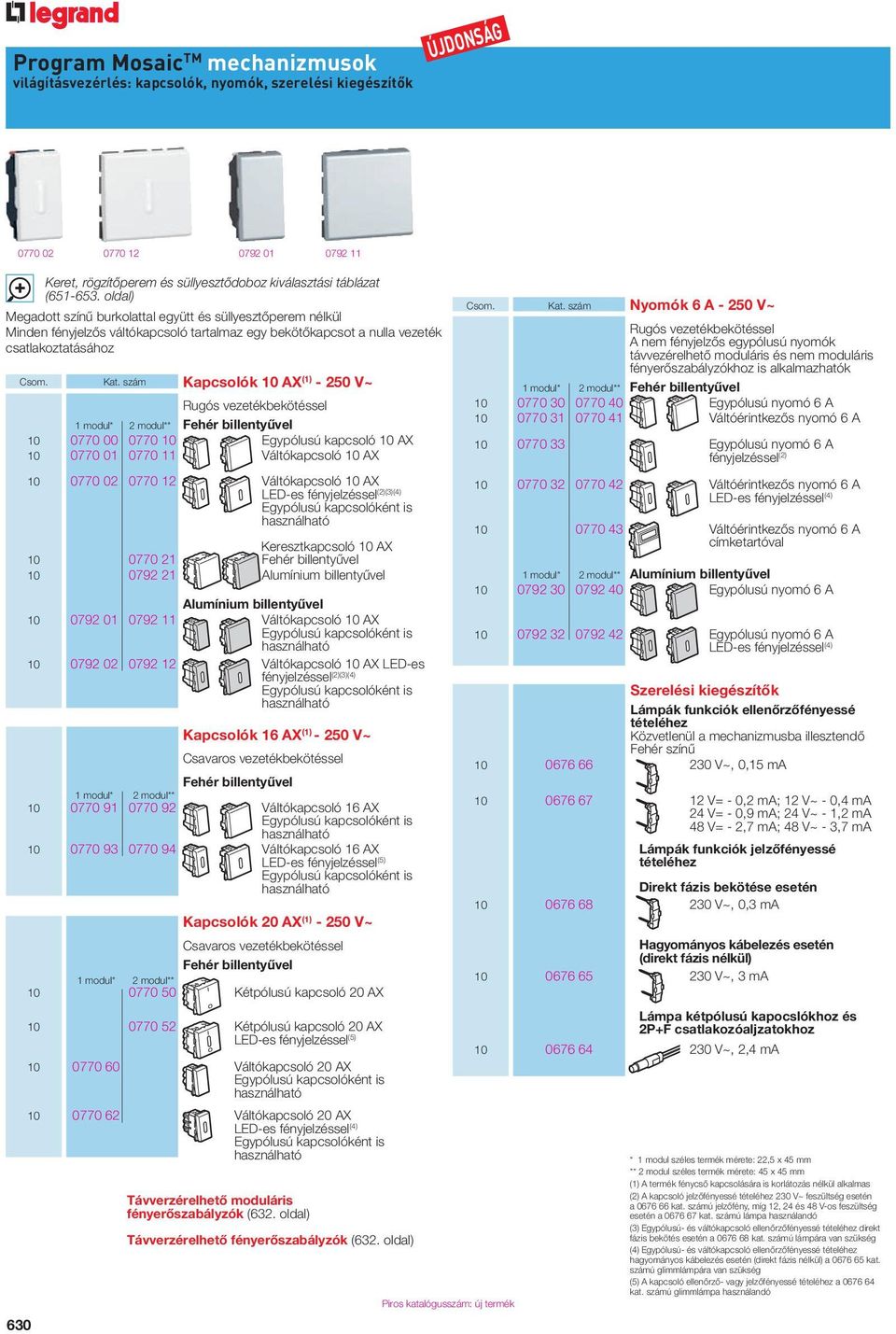

7 Program Mosaic TM mechanizmusok világításvezérlés: kapcsolók, nyomók, szerelési kiegészítôk ÚJDONSÁG Megadott színû burkolattal együtt és süllyesztôperem nélkül Minden fényjelzôs váltókapcsoló tartalmaz egy bekötôkapcsot a nulla vezeték csatlakoztatásához 630 Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Csom. Kat. szám Kapcsolók 10 AX (1) V~ Rugós vezetékbekötéssel 1 modul* 2 modul** Fehér billentyûvel Egypólusú kapcsoló 10 AX Váltókapcsoló 10 AX Váltókapcsoló 10 AX LED-es fényjelzéssel (2)(3)(4) Egypólusú kapcsolóként is használható Keresztkapcsoló 10 AX Fehér billentyûvel Alumínium billentyûvel Alumínium billentyûvel Váltókapcsoló 10 AX Egypólusú kapcsolóként is használható Váltókapcsoló 10 AX LED-es fényjelzéssel (2)(3)(4) Egypólusú kapcsolóként is használható Kapcsolók 16 AX (1) V~ Csavaros vezetékbekötéssel Fehér billentyûvel 1 modul* 2 modul** Váltókapcsoló 16 AX Egypólusú kapcsolóként is használható Váltókapcsoló 16 AX LED-es fényjelzéssel (5) Egypólusú kapcsolóként is használható Kapcsolók 20 AX (1) V~ Csavaros vezetékbekötéssel Fehér billentyûvel 1 modul* 2 modul** Kétpólusú kapcsoló 20 AX Kétpólusú kapcsoló 20 AX LED-es fényjelzéssel (5) Váltókapcsoló 20 AX Egypólusú kapcsolóként is használható Váltókapcsoló 20 AX LED-es fényjelzéssel (4) Egypólusú kapcsolóként is használható Távverzérelhetô moduláris fényerôszabályzók (632. oldal) Távverzérelhetô fényerôszabályzók (632. oldal) Piros katalógusszám: új termék Csom. Kat. szám Nyomók 6 A V~ Rugós vezetékbekötéssel A nem fényjelzôs egypólusú nyomók távvezérelhetô moduláris és nem moduláris fényerôszabályzókhoz is alkalmazhatók 1 modul* 2 modul** Fehér billentyûvel Egypólusú nyomó 6 A Váltóérintkezôs nyomó 6 A Egypólusú nyomó 6 A fényjelzéssel (2) Váltóérintkezôs nyomó 6 A LED-es fényjelzéssel (4) Váltóérintkezôs nyomó 6 A címketartóval 1 modul* 2 modul** Alumínium billentyûvel Egypólusú nyomó 6 A Egypólusú nyomó 6 A LED-es fényjelzéssel (4) Szerelési kiegészítôk Lámpák funkciók ellenôrzôfényessé tételéhez Közvetlenül a mechanizmusba illesztendô Fehér színû V~, 0,15 ma V= - 0,2 ma; 12 V~ - 0,4 ma 24 V= - 0,9 ma; 24 V~ - 1,2 ma 48 V= - 2,7 ma; 48 V~ - 3,7 ma Lámpák funkciók jelzôfényessé tételéhez Direkt fázis bekötése esetén V~, 0,3 ma Hagyományos kábelezés esetén (direkt fázis nélkül) V~, 3 ma Lámpa kétpólusú kapocslókhoz és 2P+F csatlakozóaljzatokhoz V~, 2,4 ma * 1 modul széles termék mérete: 22,5 x 45 mm ** 2 modul széles termék mérete: 45 x 45 mm (1) A termék fénycsô kapcsolására is korlátozás nélkül alkalmas (2) A kapcsoló jelzôfényessé tételéhez 230 V~ feszültség esetén a kat. számú jelzôfény, míg 12, 24 és 48 V-os feszültség esetén a kat. számú lámpa használandó (3) Egypólusú- és váltókapcsoló ellenôrzôfényessé tételéhez direkt fázis bekötés esetén a kat. számú lámpára van szükség (4) Egypólusú- és váltókapcsoló ellenôrzôfényessé tételéhez hagyományos kábelezés esetén (direkt fázis nélkül) a kat. számú glimmlámpára van szükség (5) A kapcsoló ellenôrzô- vagy jelzôfényessé tételéhez a kat. számú glimmlámpa használandó

8 Program Mosaic TM mechanizmusok világításvezérlés: mozgásérzékelôs kapcsolók, szenzoros kapcsoló ÚJDONSÁG Program Mosaic TM világításvezérlés: szenzoros kapcsoló, mozgásérzékelôs kapcsolók Szenzoros kapcsoló (kat. szám: ) mûködési elve és bekötési rajza Csom. Kat. szám Szenzoros kapcsoló 10 AX (1) 2 modul* Fehér Alumínium Fehér burkolatal Lehetôvé teszi a világítás vezérlését egy egyszerû és határozott kézmodulattal a kapcsoló elôtt Elsôsorban egészségügyi létesítményekben (kórház, rendelô, stb.) javasolt a használata Ugyanazt az áramkört max. 5 szenzoros kapcsolóról vezérelhetjük LED-es ellenôrzôfénnyel szállítva Max. terhelések: - izzó- és halogénlámpa 230 V~ (max W) - ELV (2) halogénlámpa ferromágneses transzformá torral vagy elektronikus elôtéttel (max. 500 VA) - fénycsô Ø26 és Ø38 mm (max. 500 VA) - kompakt fénycsô (max. 500 VA) Mozgásérzékelôs kapcsolók 230 V~ - 50 Hz Infravörös érzékelés Állítható érzékelési távolság: 3-10 m Vízszintes látószög: 180 Állítható fényerôsség: lux Állítható idôzítés: 1 mp - 16 perc Nyomógombbal manuálisan is lekapcsolható Az idôzítés újabb impulzus hatására újraindul Túlterehelés és zárlat elleni védelemmel Mozgásérzékelôs kapcsoló 1000 W 3 vezetékes Max. terhelések: - izzó- és halogénlámpa 230 V~ (max W) - ELV (2) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max. 500 VA) - fénycsô Ø26 és Ø38 mm (max. 500 VA) - kompakt fénycsô (max. 500 VA) Szenzoros kapcsoló (kat. szám: ) váltókapcsolásba kötése Mozgásérzékelôs kapcsoló W 2 vezetékes Max. terhelések: - izzó- és halogénlámpa 230 V~ ( W) - ELV (2) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Mozgásérzékelôs kapcsolók 1000 W (kat. szám: / ) váltókapcsolásba kötése N L L N L N L N 1000 W max. (1) A termék fénycsô kapcsolására is korlátozás nélkül alkalmas (2) ELV halogén lámpa: törpefeszültségû halogénlámpa (12 V~, 24 V~ és 48 V~) * 2 modul széles termék mérete: 45 x 45 mm Piros katalógusszám: új termék 631

9 Program Mosaic TM mechanizmusok világításvezérlés: fényerôszabályzók ÚJDONSÁG Program Mosaic TM mechanizmusok világításvezérlés: világítási beállítás vezérlô Minden fényerôszabályzó külön ki/bekapcsoló gombbal és független +/- fokozatbeállító-gombbal rendelkezik Lehetséges nem fényjelzôs nyomón keresztüli távvezérlés is (lásd 630. oldal) Szereléshez 50 mm mélységû süllyesztôdoboz használata javasolt Csom. Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Kat. szám Fényerôszabályzók 230 V~ - 50 Hz Minden fényerôszabályzó (kivéve kat. szám: ) a megfelelô kapcsolóval váltókapcsolásban is használható Fényerôszabályzó W 2 vezetékes Max. terhelések: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA 2 modul* Fényerôszabályzó fehér burkolattal Fényerôszabályzó alumínium burkolattal Fényerôszabályzó W 3 vezetékes Szabályozható terhelések: Max. terhelések: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel ( VA) Min. terhelés: 100 W, ill. 100 VA A beállított fényerôsség szintjét a termék elôlapján található 5 LED-bôl álló fényskála szimbolizálja 5 modul** Fényerôszabályzó fehér burkolattal Fényerôszabályzó alumínium burkolattal Fényerôszabályzó 0-10 V 2 modul* Lehetôvé teszi 0-10 V-os elektronikus elôtétú fénycsövek ki-/bekapcsolását és fényerôszabályzását Max. áramerôsség: 40 ma Max. terhelhetôség: 600 VA Csom. Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Kat. szám Világításvezérlô perifériák 230 V~ -50 Hz Világítási beálítás vezérlô Elsôsorban konferenciatermek, tárgyalók, éttermek és bemutatótermek világításainak vezérlésére javasoljuk Segítségével lehetséges: - egy helyiségen belül 3 különálló világítási áramkör fényerôszabályzása - polikromatikus lámpák fényerôszabályzása (piros/ zöld/kék vagy meleg fehér/hideg fehér) Max. terhelés: - izzó- és halogénlámpa 230 V~ (összesen: max W, áramkörönként max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (összesen max VA, áramkörönként max VA) - fénycsô és speciális DALI elôtéttel rendelkezô 1-10 V-os fénycsô Min. terhelés: 3 x 40 W, ill. 3 x 40 VA Vezérlô funkciók az elôlapon: - áramkörönként 2 nyomógomb a be-, ill. kikapcsolásra, fényerôszabályzásra - áramkörönként 5 LED-bôl álló fényskála szimbolizálja a beállított fényerôsség szintjét - 4 világítási scenárió gomb a programozott világítási beállítások elôhívására A kat. számú távirányítóval vezérelhetô Bekötéshez szükség van a nulla vezetékre is Szereléshez min. 50 mm mélységû süllyesztôdoboz ajánlott (Kat. szám: ) Rögzítôperemmel együtt szállítva Használható keret: kat. szám: vagy kat. szám: Méret: 5 x 5 modul*** Infravörös táviránytó Világítási beállítás vezérlôn eltárolt világítási scenáriók kapcsolására 9 V-os elemmel mûködik (az elem nem tartozék) Keretek Világítási beállítás vezérlôhöz (Kat. szám: ) Fehér Alumínium 632 (1) ELV halogén lámpa: törpefeszültségû halogénlámpa (12 V~, 24 V~ és 48 V~) * 2 modul széles termék mérete: 45 x 45 mm ** 5 modul magas termék mérete: 45 x 112,5 mm *** 5 x 5 modulos termék mérete: 112,5 x 112,5 mm Piros katalógusszám: új termék

10 PROGRAM MOSAIC TM BELÉPTETÔ RENDSZEREK >>> ÚJDONSÁG Program Mosaic TM beléptetô rendszer beléptetôk és vezérlôk Egyszerû, nagy teljesítményû és korszerû Irodai és tercier környezet adottságihoz fejlesztve központi vagy egyedi kezeléssel Digitális ujjlenyomatleolvasó: biztonságos és kényelmes használat Kártyaleolvasó: könnyû használat Kódkapcsoló: egyszerû és hatékony Csom. Kat. szám Beléptetô rendszerek 5 modul* IP 40 - IK 04 2 LED-del és 1 berregôvel felszerelve vagy kat. számú süllyesztôdbozba szerelhetô Önálló egységként vagy vezérlô egységgel (kat. szám vagy Wiegand protokollt használó vezérlôk) együtt is használható Csatlakozási lehetôségek: - 1 feszültségmentes csatlakozóhely ajtó nyitáshoz (1 A - 12 V) állítható idôzítéssel (1-255 mp) - 1 feszültségmentes csatlakozóhely nyomógomb részére Kódkapcsoló - 12 V = ma 99 felhasználót tud önmagában kezelni, ami akár felhasználóra is bôvíthetô a Legrand vezérlô egységgel (Kat. szám: ) Fogyasztás: 47 ma Beépített Wiegand protokoll interface Állandó biztonsági másolat a memóriában Kártyaleolvasó - 12 V = ma 500 felhasználót tud önmagában kezelni, ami akár felhasználóig bôvíthetô a Legrand vezérlô egységgel (Kat. szám: ) Fogyasztás: 118 ma Beépített Wiegand protokoll interface Állandó biztonsági másolat a memóriában Mesterkártyával együtt szállítva. A kártya segítségével lehet a felhasználókat regisztrálni, illetve egyedi üzemmódban lehetôvé teszi a kommunikációt a leolvasó és a kódoló között (Kat. szám: ) Ujjlenyomatleolvasó - 12 V = ma 999 felhaszálót tud kezelni önmagában és Legrand vezérlô egységgel (kat. szám: ) is Fogyasztás: 145 ma Állandó biztonsági másolat a memóriában Beépített információs LCD kijelzô háttérvilágítással Belépôkártyák kártyaleolvasóhoz Belépôkártya kulcstartóval Ideális: > Kereskedelmi épületekbe > Irodákba > Raktárhelységekbe > Tárgyalókba Belépôkártya (méret: 50 x 80 mm) Szerelési kiegészítôk 5 modul magas mechanizmusokhoz Süllyesztôdoboz + rögzítôperem + keret (fehér) Falon kívüli doboz + rögzítôperem + keret (fehér) Piros katalógusszám: új termék * 5 modul magas termék mérete: 45 x 112,5 mm 633

11 Program Mosaic TM beléptetô rendszer beléptetôk és vezérlôk ÚJDONSÁG Program Mosaic TM beléptetô rendszer beléptetôk és vezérlôk Egyedi rendszerként 230 V ~ 12 V ~/= Tápegység ( pl.: Kat. szám: ) Csom. Kat. szám Ajtóvezérlô Ajtóvezérlô egység Legrand leolvasókhoz, illetve Wiegand (1 bit bit) vagy ABA (óra és adat) protokollt használó leolvasókhoz Egyedi telepítéshez szükséges szoftvert a termék tartalmazza Több, mint egy ajtóvezérlô használata esetén a kat. számú központi vezérlô szoftver megvásárlása is szükséges Azonosító és zóna szerinti választási lehetôségek: - azonosítók érvényesítése és érvénytelenítése - egyéni jogosultságok és/vagy csoportos jogosultságok meghatározása - 32 idô szerint korlátozott jogosultság kezelése - eseménynaplózás: max esemény - max felhasználó Csatlakozási lehetôségek: - max. 2 leolvasó - 2 feszültségmentes csatlakozóhely ajtónyitáshoz (1 A - 12 V) - 2 feszültségmentes csatlakozóhely nyomógomb részére Beépített IP interface: max. 128 ajtóvezérlô és egy számítógép csatlakoztatható egy beléptetô hálózatra a helyi informatikai hálózaton (LAN) keresztül Kiegészítôk Dekódoló kártyaleolvasóhoz USB-vel számítógéphez csatlakoztatható Lehetôvé teszi nagyszámú azonosító egyszerû és gyors kódolását a kártyaleolvasó mesterkártyája segítségével Központi vezérlô szoftver Több, mint egy ajtóvezérlô használata esetén szükséges A szoftver segítségével lehetséges: - minden vezérelt ajtó aktuális állapotának megjelenítése - a leolvasók mûködési állapotának és a leolvasóhoz hozzárendelt kártyák használatának megjelenítése - eseménymemória - max. 128 ajtóvezérlô felügyelete Elektromos zár Záróerô: 300 kg 12 V ~/= tápegység, 500 ma Falon kívüli szerelési kiegészítôkkel együtt szállítva Elektromos zár Bal és jobb oldalra is felszerelhetô 12 V ~/= tápegység, 300 ma Tápegység Kimenet: 12 V ~/=, 1,3 A Tápegység Kimenet: 12 V ~/=, 2,5 A Kivezetett nyomógomb 2 2 Központosítva Helyi hálózat 5 5 Leolvasó egység Kat. szám: /02/03 Elektromos zár Kat. szám: vagy mágneszár Kat. szám: V ~ 12 V = Tápegység 2 (pl.: Kat. szám: ) Kat. szám Ajtóvezérlô (2 ajtó csatlakoztatható maximálisan 1 vezérlôhöz) Leolvasó egység Kat. szám: /02/03 2 Elektromos zár Kat. szám: vagy mágneszár Kat. szám: V ~ 12 V = Tápegység 2 (pl.: Kat. szám: ) Kat. szám: Ajtóvezérlô (2 ajtó csatlakoztatható maximálisan 1 vezérlôhöz) Leolvasó egység Kat. szám: /02/03 Maximálisan 128 ajtóvezérlô csatlakoztatható egy rendszerbe 2 Elektromos zár Kat. szám: vagy mágneszár Kat. szám: Piros katalógusszám: új termék

12 ÚJDONSÁG Program Mosaic TM mechanizmusok idôkapcsolók, ventillátor fordulatszám-szabályzók, vészleállítók, kulcsos kapcsolók Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Csom. Kat. szám Idôkapcsoló - 8 A V~ 2 vezetékes EN szabványnak megfelelôen Beszereléshez min. 40 mm mélységû süllyesztôdoboz szükséges Beépített LED-del rendelkezik Max. terhelések: 2 modul* - izzó- és halogénlámpa 230 V~ (max W) ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max. 400 VA) - fûtôtest (max W) Állítható idôzítés: 25 mp - 15 perc Több idôkapcsoló párhuzamosan is beköthetô Programozható idôkapcsoló 20 óra mûködési tartalékkal 8 különbözô heti program beállítási lehetôség Csatlakozási lehetôségek: - 1 kimenet - 16 A V~, cosϕ =1 2 modul* - 1 váltókapcsolási csatlakozási pont Max. terhelések: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max VA) - fénycsô Ø26 vagy Ø38 mm (max VA) - ventillátor motor (max W) - rezisztív fûtôtest (3600 W) Húzózsinóros kapcsolók Rugós vezetékbekötéssel 2 modul* Húzózsinór nélkül szállítva Húzózsinórós váltókapcsoló 10 AX Húzózsinoros nyomó 6 A Csom. Kat. szám Vészleállítók 10 A V~ 2 modul* Vészleállító nyomógomb kulcsos reteszoldással Kétpólusú kapcsoló Nyitó- és záróérintkezôs Reteszoldás kulccsal RONIS n 455 kulccsal szállítva A benyomott állapot csak kulccsal oldható Vészleállító gomb forgatásos reteszoldással Nyitó- és záróérintkezôs Reteszoldás 1/4 fordulatos elfordítással Kulcsos kapcsolók 6 A V ~ 2 modul* Kulcsos kapcsoló állású kapcsoló (0-1) A kulcs mindkét állásban kivehetô RONIS 601 kulccsal szállítva Kulcsos kapcsoló állású kapcsoló (2-0-1) A kulcs mindhárom állásban kivehetô RONIS 601 kulccsal szállítva Kulcsos nyomó állású nyomó (0-1) 2 db záróerintkezôvel A kulcs mindkét állásban kivehetô Zár és kulcs nélkül szállítva (Kat. szám: ) Kulcsos kapcsoló + nyomó állású kapcsoló + nyomó (2-0-1) A kulcs két állásban vehetô ki Zár és kulcs nélkül szállítva (Kat. szám: ) Zár kulccsal kulccsal szállítva Húzózsinor 1,5 m Ventillátor vezérlô 10 A V~ 2 modul* Ventillátormotor fordulatszám-szabályzó Rugós vezetékbekötéssel Váltókapcsoló mechanikus ventillátor közvetlen vezérléséhez Terhelhetôség: - ventillátor motor: VA Hotelkártya-kapcsoló 10 A V~ Energiatakarékos hotelszobák kialakításához Áramfelhasználás: 2 ma Kapcsolható teljesítmény: max. 30 VA Késleltetés: 30 mp a kártya eltávolítását követôen Mágneskapcsolóval (kat. szám: ) vagy Program Mosaic relével (kat. szám: ) összeköthetô Maximális kártyaszélesség: 54 mm Hotelkártya-kapcsoló modul - fehér burkolattal Kulcs- és címketartós kártya Piros katalógusszám: új termék (1) ELV halogén lámpa: törpefeszültségû halogénlámpa (12 V~, 24 V~ és 48 V~) *: 2 modul széles termék mérete: 45 x 45 mm 635

13 Program Mosaic TM mechanizmusok hômérséklet - szabályzók ÚJDONSÁG Program Mosaic TM mechanizmusok redônyvezérlôk Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Rugós vezetékbekötéssel Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal ) Rugós vezetékbekötéssel Csom. Kat. szám Elektronikus szobatermosztátok 230 V~, 50/60 Hz 2 modul* Lehetôvé teszi a plafon- és padlófûtés szabályozását Elektronikus szobatermosztát Szabályozási tartomány: + 5 C C Szabályozási pontosság: +/- 0,5 C Galvanikusan elválasztott kimeneti kontaktusok Mûködésválasztó nyomógomb a burkolaton (mód 1: kikapcsolás; mód 2: kikapcsolás, ha a beállított hômérséklet emelkedik vagy csökken) Megszakító képesség: - 8 A V~ Ohmikus terhelés esetén - 2 A V~ Induktív terhelés esetén - min. 1 ma 500 ma V~, V = 5 modul** Programozható elektronikus szobatermosztát Elektromos fû tés hez, illetve olaj- vagy gázkazánokhoz Napi és heti programozás Aktuális program megjelenítése a szobatermosztát kijelzôjén Szabályozási tartomány: + 7 C C Szabályozási pontosság: +/- 0,5 C 4 elôre beállítható komfort szint és 1 egyéni beállítású program 100 óra mûködési tartalékkal Felszereléséhez 5 modulos keret szükséges (647. oldal) Megszakító képesség: - 8 A V~ Ohmikus terhelés esetén - 2 A V~ Induktív terhelés esetén - min. 1 ma, max. 500 VA / V~ Hômérséklet-érzékelô moduláris szobatermosztáthoz 2 modul* Szobai hômérséklet-érzékelô Lexic moduláris termosztáthoz (Kat. szám: ) (lásd 303. oldal) 636 * 2 modul széles termék mérete: 45 x 45 mm ** 5 modul magas termék mérete: 45 x 112,5 mm *** PL = vivôáramos technológia IR = infravörös Csom. Piros katalógusszám: új termék Kat. szám Redônykapcsolók Mechanikus leállítású motor közvetlen vezérléséhez Végálláskapcsolóval rendelkezô redônymotorokhoz Terhelhetôség: max. 500 W 2 modul* Redônyökhöz, napellenzôkhöz Redônykapcsoló fehér burkolattal Redônykapcsoló alumínium burkolattal Redônynyomók Elektronikus leállítású motor közvetett vezérléséhez Végálláskapcsolóval rendelkezô redônymotorokhoz Terhelhetôség: max. 500 W 2 modul* Redônyökhöz, napellenzôkhöz Redônynyomó fehér burkolattal Redônynyomó alumínium burkolattal Redônyvezérlôk PL/IR*** Redônyök egyedi vagy csoportos, illetve központi vezérléséhez (leengedés/megállítás/felhúzás) Minden típusú mechanikus és elektronikus leállítású redônymotorhoz alkalmazható Felszereléshez min. 40 mm mélységû süllyesztôdoboz szükséges Bekötésnél szükség van a fázis és nulla vezeték csatlakoztatására is Fehér burkolattal 2 modul* Egyedi redônyvezérlô PL/IR Redônymotor közvetlen vezérléséhez Végálláskapcsolóval rendelkezô redônymotorokhoz Terhelhetôség: max. 500 VA Infravörös távirányítóval illetve max. 32 központi redônyvezérlôrôl vezérelhetô 2 modul* Központi redônyvezérlô PL/IR Csak fázis és nulla vezeték bekötése szükséges Egyedi redônyvezérlôk központi vagy csoportos vezérléséhez Lehetôvé teszi, hogy egyszerre vezéreljük az összes redônyt vagy redônycsoportot (nappali/éjszakai zóna) Két kiegészítô bemenete is van, amelyek a hagyományos berendezésekrôl (idôzítô kapcsoló, alkonykapcsoló, stb.) kapják a parancsokat és automatizálják a redônyök mozgatását Egypólusú relé 2 modul* Nagyobb terhelések kapcsolásához Max. terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max VA) - fénycsô (400 VA) - Ohmikus terhelés (max W) - motorok (max. 530 W) (1) ELV halogén lámpa: törpefeszültségû halogénlámpa (12 V~, 24 V~ és 48 V~)

14 Program Mosaic TM mechanizmusok túlfeszültség-levezetô, tartalék modul, szûrô ÚJDONSÁG pour Program exemple: Mosaic xxxxxxx TM mechanizmusok xxxxxxxx kismegszakítók, transzformátorok Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Csom. Kat. szám Túlfeszültség-levezetô 2 modul* A V~ - 50/60 Hz D osztályú védelmi fokozat kiépítésére alkalmas Földelt csatlakozóaljzat mellé sorolható, a legnagyobb távolság az aljzattól max. 1 m lehet Túlfeszültség védô modul meghibásodása esetén az aljzat védelem nélkül marad, amit a terméken lévo piros jelzôfény mutat Tartalék modul: kat. szám: A mûködési állapotot a terméken lévô jelzôfény mutatja Üzemi levezetési áram: 1,5 ka Max. levezetési áram: 6 ka NF EN és NF C szabvány szerint Kiegészítô Tartalék modul túlfeszültség-levezetôhöz Túlfeszültség esetén a kat. számú termék belsô moduljának cseréjéhez Szûrô 2 modul* A V~-50/60 Hz 5 x 20-6,3 A-es biztosítékkal (Kat. szám: ) Interferenciák csillapítására CISPR 14 és 17, valamint NF C szabványok szerint A szûrô mért csillapítása megfelel a CISPR 14 és 17 szabványoknak Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Csom. Kat. szám Helyi kismegszakítók Túlterhelés és zárlatvédelemre szolgál A helyi áramkör védelmére szolgáló kismegszakító közvetlenül a csatlakozóaljzat mellett kerül elhelyezésre, így zárlat vagy túlterhelés esetén a hiba megszüntetése után az áramkör visszakapcsolása a helyszínen megvalosítható Ugyanolyan karakterisztikával rendelkezik, mint a hasonló értékekkel bíró moduláris Legrand kismegszakító (262. oldal) Lehetôseg van a helyi áramkörre kapcsolható terhelés korlátozására is Zárlati megszakítóképesség: - 10/16 A A - 6 A A Egypólusú termikus mágneses kismegszakitó 2 modul* 1P+N 230 V~ A A Egypólusú áramvédôkapcsoló 230 V~ Tesztgombbal A - 30 ma A - 30 ma A - 10 ma A - 10 ma 2 modul* Transzformátor 230 / 12 V - 4 VA Primer tekercs: 230 V~ - 50 Hz Sekunder tekercs: 12 V= ma Maximális terhelés: 4 VA B és C osztályú moduláris túlfeszültség-levezetô * 2 modul széles termék mérete: 45 x 45 mm Piros katalógusszám: új termék Lásd 284. oldal 637

15 PROGRAM MOSAIC >>> ÚJDONSÁG Program Mosaic TM mechanizmusok kihúzásgátló, kötôdoboz, kábelkivezetôk, vakfedelek, berregôk, csengô Program Mosaic - a változó igényekhez tervezve Több mint 200 funkció irodák és munkahelyek igényeinek kielégítésére oldal Világításvezérlô perifériák 648. oldal Antibakteriális keret Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Csom. 1 modul* Meggátolja az érzékeny elektronikai eszközök (fénymásoló, fax, szerver, egészségügyi berendezés stb.) kihúzását a csatlakozóaljzatból a kábel rögzítésével Ellenáll 350 N (35 kg) erôhatásnak mm átmérôjû kábelelekhez Kat. szám Kihúzásgátló Kötôdoboz 2 modul** sorkapoccsal 20 A 639. oldal Fényjelzôs akadályjelzô 639. oldal Világító jelzôtábla Kábelkivezetôk 2 modul** Kábelkivezetô (lefelé) 4 sorkapoccsal (4 x 1,5 mm 2 ) 10 A Kábelkivezetô (lefelé) 4 sorkapoccsal (4 mm 2 ) 20 A 1 modul* Kábelkivezetô (elôre) max. Ø8 mm > PROGRAM MOSAIC SZERELÉSI MÓDOK Falba süllyesztetten, DLP kábelcsatornában, mennyezeten keresztül, padlón keresztül... Vakfedelek 1 modul* fehér burkolattal 2 modul** fehér burkolattal 1 modul* alumínium burkolattal 638 DLP csatornarendszer (664. oldal) Legrand elosztósor (730. oldal) Legrand padlódoboz (724. oldal) Legrand energiaoszlopok (734. oldal) Piros katalógusszám: új termék 2 modul** alumínium burkolattal Berregôk és csengôk 2 modul** Berregô 8 V~ - 50/60 Hz Áramfelvétel: 370 ma Hangerô 70 db 1 méter távolságban Berregô 230 V~ - 50/60 Hz Áramfelvétel: 25 ma Hangerô 70 db 1 méter távolságban Elektronikus csengô V = Áramfelvétel: ma Hangerô 80 db 1 méter távolságban * 1 modul széles termék mérete: 22,5 x 45 mm ** 2 modul széles termék mérete: 45 x 45 mm

16 Program Mosaic TM mechanizmusok jelzôtáblák, jelzôlámpák, jelzôfények ÚJDONSÁG Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Csom. Kat. szám Jelzôtáblák 230 V~ Mechanizmusok LED-es jelzôfénnyel és címketartóval Egyéni címkék nyomtathatók egyszerû szövegszerkesztô segítségével, átlátszó nyomtatópapírra 2 modul** Jelzôtábla LED megvilágítással, fehér (0,1 W vagy 1 W) Jelzôtábla LED megvilágítással, kék (0,2 vagy 1 W) Jelzôtábla két színû LED megvilágítással (zöld vagy piros). A megvilágítás színe a mechanizmuson állítható (1 W) 5 modul*** Jelzôtábla LED megvilágítással, fehér (1 W) Jelzôtábla LED megvilágítással, kék (1 W) Piktogramok és feliratok jelzôtáblákhoz 2 modul** Irányjelzô nyíl EXIT felirat WC felirat Tárgyaló piktogram Recepció piktogram Belépni tilos! piktogram Férfiak piktogram Nôk piktogram Mozgáskorlátozottak részére piktogram Ruhatár piktogram Kijelölt dohányzó hely piktogram Nem dohányzó hely piktogram Légkondícionálás piktogram Telefon használat engedélyezett piktogram Tilos a telefon használat piktogram 5 modul*** Irányjelzô nyíl Exit felirat WC felirat Csom. Kat. szám Jelzôlámpák 2 modul** Piros LED-del, V = Piros LED-del, 230 V ~ Fehér LED-del, V = Fehér LED-del, 230 V ~ Zöld LED-del, V = Zöld LED-del, 230 V ~ Kék LED-del, V = Kék LED-del, 230 V ~ Szegôléc alatti jelzôlámpa 230 V Címkék jelzôlámpához számok: 0-9 betûk: A - Z Jelzôfények Jelzô- vagy ellenôrzôfényként is használható 1 modul* 4 színû címkével (piros, narancssárga, zöld és kék) Szimpla jelzôfény 230 V~ (1 W) Dupla jelzôfény 230 V~ (1 W) Szimpla jelzôfény V~/= (0,2 W) Dupla jelzôfény V~/= (0,2 W) Fényjelzôs akadályjelzô 2 modul** IR érzékelôvel és LED-del ellátva Akadályok (pl. lépcsôk, szintváltozás) megvilágítására A kapcsoló érzékelési zónájában elhaladva a LED felkapcsol, ezzel megvilágítva az akadályt, illetve hangjelzést ad A hangjelzés kikapcsolható Tartalékvilágítás 2 modul** Áramszünet esetén automatikusan bekapcsol LED-del ellátva Üzemidô: 1 óra Készenléti üzemmódban a LED kéken világít Megfelel a legszigorúbb biztonsági elôírásoknak, így alkalmazható például: gyermekgondozás, egészségügy, öregek otthona, stb. intézményekben is Glimmlámpák és LED-ek (630. oldal) Tárgyaló piktogram Piros katalógusszám: új termék * 1 modul széles termék mérete: 22,5 x 45 mm ** 2 modul széles termék mérete: 45 x 45 mm *** 5 modul széles termék mérete: 112,5 x 45 mm 639

17 Program Mosaic TM mechanizmusok ÚJDONSÁG földelt csatlakozóaljzatok, borotva csatlakozóaljzat, speciális kilökôkaros csatlakozóaljzat Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Csom. Kat. szám Földelt csatlakozóaljzatok Gyermekvédelemmel (kivétel kat. szám: ) Rugós vezetékbekötéssel (kivéve ahol másként van jelezve) 2 modul** P+F csatlakozóaljzat fehér burkolattal gyermekvédelem nélkül Csavaros vezetékbekötéssel P+F csatlakozóaljzat fehér burkolattal Csom. Kat. szám Borotva-csatlakozóaljzatok 230 V~ - 50/60 Hz Védettség: IP 24 - IK 04 Megfelel az EN és EN szabvány elôírásainak Rugós vezetékbekötéssel Termikus és rövidzárlat elleni védelemmel Európai csatlakozódugó rendszer Ø4 mm, rögzítés központja 19 mm P+F csatlakozóaljzat fehér burkolattal Csavaros vezetékbekötéssel Max. 4 mm 2 vezetékbekötéshez P+F csatlakozóaljzat 45 -os kivezetéssel fehér burkolattal P+F csatlakozóaljzat alumínium burkolattal Csavaros vezetékbekötéssel P+F csatlakozóaljzat piros burkolattal Reteszelt Csavaros vezetékbekötéssel P+F csatlkozóaljzat csapófedéllel fehér burkolattal P+F csatlakozóaljzat jelzôfénnyel (1) A jelzôfény akkor világít, ha a csatlakozóaljzat áram alatt van Javasolt felhasználási hely: kórházak, idôsek otthona, stb P+F csatlkozóaljzat zöld burkolattal 115 V 230 V Kiegészítôk Keret (lásd 647 oldal) Süllyesztôdoboz mélysége: 50 mm (Kat. szám: vagy ) Speciális kilökôkarral felszerelt csatlakozóaljzat - 16 A V~ A speciális kilökôkar segítségével idôsek vagy fizikailag korlátozottak is könnyedén kihúzhatják az aljzatba csatlakoztatott berendezéseket A speciális kilökôkarra kifejtett nyomás hatására a betéttárcsa kilöki a csatlakoztatott berendezés dugóját Javasolt felheasználási hely: kórházak, idôsek otthona, stb Speciális kilökôkarral felszerelt 2P+F csatlakozóaljzat P+F csatlkozóaljzat narancssárga burkolattal P+F csatlkozóaljzat piros burkolattal NEM reteszelt 1 modul* P törpefeszültségû csatlakozóaljzat Csavaros vezetékbekötéssel 640 (1) A termék kat. számú glimmlánpával együtt szállítva * 1 modul széles termék mérete: 22,5 x 45 mm ** 2 modul széles termék mérete: 45 x 45 mm Piros katalógusszám: új termék

18 Program Mosaic TM mechanizmusok sínezett sorolt földelt csatlakozóaljzatok ÚJDONSÁG hátsó nézet rugós sorkapcsok a tovább soroláshoz Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Csom. Kat. szám Sínezett sorolt földelt csatlakozóaljzatok Minden típusú felszereléshez ajánlott Rugós vezetékbekötéssel Földelt csatlakozóaljzatok fehér piros x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat irányfénnyel x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat alumínium x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat Reteszelt földelt csatlakozóaljzatok reteszelt x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat irányfénnyel x 2P+F csatlakozóaljzat Kódlap reteszelt csatlakozóaljzathoz Kódlap reteszelt csatlakozóaljzatokhoz Csom. Kat. szám Sínezett sorolt földelt csatlakozóaljzatok kábelcsatornához A bekötôkapcsok túllógnak a szerelvény hosszán Földelt csatlakozóaljzatok fehér piros Rugós vezetékbekötéssel P+F csatlakozóaljzat x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat Reteszelt földelt csatlakozóaljzatok reteszelt Rugós vezetékbekötéssel P+F csatlakozóaljzat x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat fehér piros Földelt csatlakozóaljzatok Csavaros vezetékbekötéssel P+F csatlakozóaljzat x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat Legrand padlódobozok Lásd 724. oldal Reteszelt földelt csatlakozóaljzatok reteszelt Csavaros vezetékbekötéssel P+F csatlakozóaljzat x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat x 2P+F csatlakozóaljzat DLP szerelvényezhetô kábelcsatornák (690. oldal) Piros katalógusszám: új termék 641

19 Program Mosaic TM mechanizmusok RJ45 informatikai aljzatok: RJ45 10 GIGA, Cat. 6 és Cat. 5e ÚJDONSÁG Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Megfelel az ISO (2.0 változat), EN és EIA/TIA 568 szabványoknak Szerszám nélkül csatlakoztatható Erek levágása mûszerész csípôfogóval, erek csupaszítása nem szükséges Téves bekötésnél újrakábelezési lehetôség A kábel bevezetése hátulról és oldalról Betétmélységek (UTP, FTP: 35 mm; STP: 50 mm) Csom. Kat. szám RJ45-10 GIGA csatlakozóaljzatok Támogatja a 10 Gigabites adatátviteli sebességet 100 méter távolságon belül Megfelel az ISO/IEC TIA TSB 155 és IEEE szabványoknak 10 GIGA 1 modul* Legrand LCS 10 GIGA kábelezési rendszerhez STP - 9 érintkezô, árnyékolófedéllel fehér burkolattal 2 modul** STP - 9 érintkezô, árnyékolófedéllel fehér burkolattal Csom. Kat. szám RJ45 - Cat. 6 csatlakozóaljzatok 1 modul* Cat. 6 UTP érintkezô fehér burkolattal érintkezô alumínium burkolattal 2 modul** érintkezô fehér burkolattal érintkezô alumínium burkolattal RJ45 - Cat. 6 csatlakozóaljzatok 1 modul* Cat. 6 STP érintkezô, árnyékolófedéllel fehér burkolattal 2 modul** érintkezô, árnyékolófedéllel fehér burkolattal érintkezô, Zamac árnyékolófedéllel fehér burkolattal 1 modul* Cat. 6 FTP érintkezô fehér burkolattal érintkezô 2 modul** alumínium burkolattal RJ45 - Cat. 5e csatlakozóaljzatok 1 modul* Cat. 5e FTP érintkezô fehér burkolattal 2 modul** érintkezô fehér burkolattal 1 modul* Cat. 5e UTP érintkezô fehér burkolattal 2 modul** érintkezô fehér burkolattal érintkezô fehér burkolattal érintkezô alumínium burkolattal 642 * 1 modul széles termék mérete: 22,5 x 45 mm ** 2 modul széles termék mérete: 45 x 45 mm Piros katalógusszám: új termék

20 LEGRAND KÁBELEZÉSI RENDSZEREK ÚJDONSÁG Program Mosaic TM mechanizmusok Wi-Fi hozzáférési pontok fehér burkolattal VDI rendszer: teljeskörû, nagy teljesítményû és rugalmas Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Lehetôvé teszi az Ethernet hálózatokhoz való hozzáférést, (például, egy nyomtató használatát, számítógépek közti adatcserét vagy az Internethez való hozzáférést) akármelyik számítógép segítségével, amelyik rendelkezik Wi-Fi vagy standard Wi-Fi kompatibilis kártyával, RJ45-ös csatlakozó csatlakoztatása nélkül Kiegészítôegységként alkalmazható meglévô vagy új LCS struktúrájú rendszerekbe Olyan helységekbe (például: tárgyaló terem) ajánlott, ahol több felhasználónak szüksége van összeköttetésre vagy mobilitásra A mûködtetéshez szükséges: - 1 db Program Mosaic Wi-Fi hozzáférési pont vagy szükség esetén egy RJ45-ös csatlakozó - 1 db Power Over Ethernet injektor (LCS egységformátum) patch panelhez csatlakoztatva (lásd 757. oldal) VDI rendezôszekrények: faliszekrények, tartókeretek, ventillátorok, kiegészítôk Fali kábelek A 10 GIGA, a Cat. 6 és Cat. 5e szabványnak megfelelô rendszerek ugyanolyan típusú csatlakozóaljzatot használnak az egész rendszerben Csom. Kat. szám Program Mosaic Wi-Fi hozzáférési pontok Felszereléshez 40 mm-nél mélyebb süllyesztôdoboz használata ajánlott RJ45-ös (LCS csatlakozó) csatlakozóaljzaton keresztül is lehetôség van a hálózathoz való csatlakozásra 48 V táplálás PoE (Power Over Ethernet)-n keresztül Rendelkezik WPA2 titkosítási és x biztonsági rendszerrel A hozzáférési pont a mellékelt CD-vel konfigurálható 4 modul* Megfelel a a és b/g kétcsatornás szabványok elôírásainak 1 db RJ-45-ös csatlakozó található az elôlapon Sávszélesség max. 54 Mbps az összes frekvencián (802.11a és g) keresztül, egyidejûleg Megfelel a a és b/g kétcsatornás szabványok elôírásainak Sávszélesség max. 54 Mbps az összes frekvencián (802.11a és g) keresztül, egyidejûleg Megfelel a b/g szabvány elôírásainak Sávszélesség max. 54 Mbps Teljes mobilitás A Wi-Fi hozzáférési pontok megfelelnek minden követelménynek: nagy teljesítmény, rugalmasság, szabadság 736. oldal > Piros katalógusszám: új termék * 4 modul széles termék mérete: 90 x 45 mm 643

21 Program Mosaic TM mechanizmusok telefon csatlakozóaljzatok, ISDN aljzat ÚJDONSÁG Program Mosaic TM mechanizmusok USB és IEEE 1394 aljzatok, számítástechnikai elôlapi keretek fehér burkolattal Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Keret, rögzítôperem és süllyesztôdoboz kiválasztási táblázat ( oldal) Csom. Kat. szám Süllyesztett telefon/ethernet kettôs aljzatok 10/100 Mbps adatátviteli lehetôséget tesz lehetôvé A kábel bezetése oldalról és hátulról lehetséges Az összes 35 mm-nél mélyebb rögzítôperem alkalmazható Telefon és Ethernet csatlakozóaljzatok jelölése a védôfedélen található 1 modul* Telefon/Ethernet FTP kettôs csatlakozóaljzat 9 érintkezô Telefon/Ethernet UTP kettôs csatlakozóaljzat 8 érintkezô Telefon csatlakozóaljzatok RJ11 és RJ12 csatlakozóaljzatok Negyedfordulatos bekötéssel Porvédôvel Címketartóval 1 modul* RJ11 aljzat - fehér burkolattal RJ11 aljzat - alumínium burkolattal 2 modul** RJ11 aljzat - fehér burkolattal RJ12 aljzat - fehér burkolattal ISDN csatlakozóaljzat Negyedfordulatos vezetékbekötéssel Porvédôvel Címketartóval ISDN aljzat - fehér burkolattal Csom. Kat. szám USB és IEEE 1394 csatlakozóaljzatok A felhasználóbarát kialakításáért Vezetékek csatlakoztatása csavarokkal (1 mm 2 ) USB bemenet USB eszközök csatlakoztatására (scanner, printer, külsô merevlemez) Max. kábelhosszúság: 5 m Ajánlott kábel: USB A 1 modul* Fehér burkolattal Alumínium burkolattal IEEE 1394 bemenet Speciálisan kialakított FireWire vagy i.link csatlakozóaljzatok a nagy mennyiségû digitális kép- és video- adat továbbítására Max. kábelhosszúság: 5 m Ajánlott kábel: IEEE tûs Elôlapi keretek számítástechnikai aljzatok számára 2 modul** Címketartóval Egyes Keystone csatlakozóaljzathoz ACO II foglalat Egyes Systimax csatlakozóaljzathoz Kettôs Systimax csatlakozóaljzathoz Egyes Infra + csatlakozóaljzathoz * 1 modul széles termék mérete: 22,5 x 45 mm ** 2 modul széles termék mérete: 45 x 45 mm 644 Piros katalógusszám: új termék
