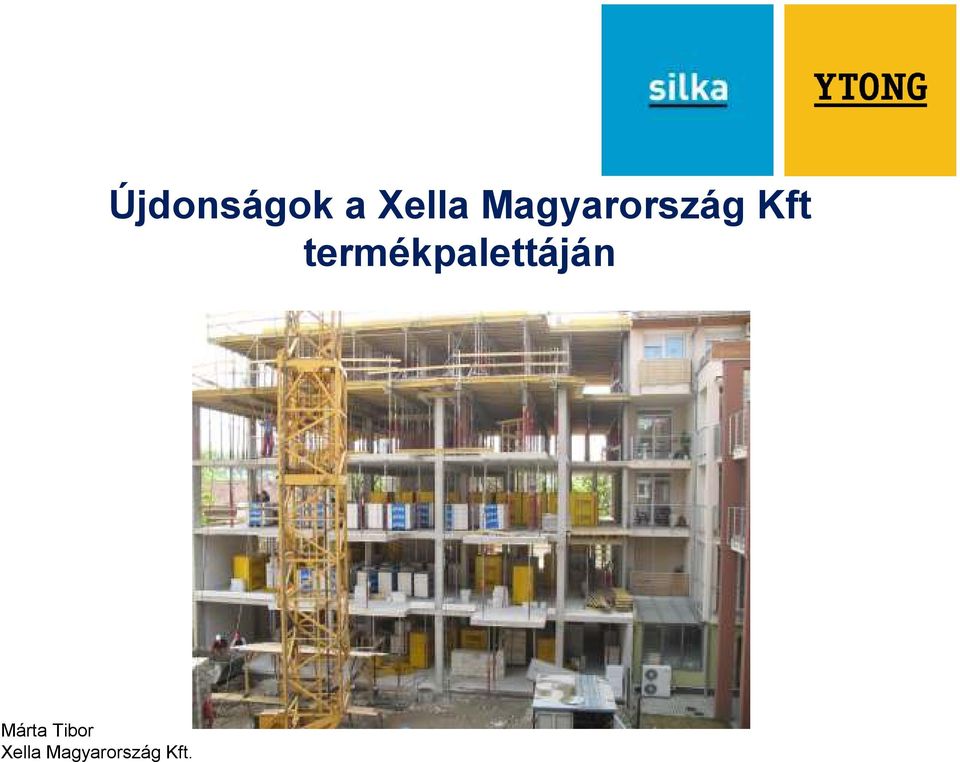

1 Márta Tibor Xella Magyarország Kft. Újdonságok a Xella Magyarország Kft termékpalettáján

2 Újdonságok a Xella Magyarország Kft termékpalettáján - Ytong A+ P2-0,4 - Silka HM-150 NF+GT - Ytong Multipor 2

3 Ytong A+ falazóelemek 3

4 Ytong A+ P2-0,4 Ytong A+ (P2-0,4) λ= 0,092 W/mK σ c min = 2,00 N/mm 2 U 30 = 0,31 W/m 2 K Ytong P2-0,5 λ= 0,117 W/mK σ c min = 2,00 N/mm 2 U 30 = 0,37 W/m 2 K ρ350 kg/m 3 λ hővezetési σ nyomó- ρ 1200 kg/m 3 tényező szilárdság Falazóelemek szilárdsági és testsűrűségi osztályai Ytong P4-0,6 λ= 0,134 W/mK σ = c min 4,00 N/mm 2 U 30 = 0,45 W/m 2 K 4

5 Ytong A+ P2-0,4 Tervezési alapadatok Ytong P2-0,5 Ytong A+ P2-0,4 nyomószilárdság*: 3N/mm 2 névleges testsűrűség: 500 Kg/m 3 páradiffúziós ellenállási szám (μ): 6 tűzállósági határérték (REI-M) 240 perc hővezetési tényező (λ): 0,12 W/mK hőátb. tényező*** (U 30 ): 0,37 W/m 2 K nyomószilárdság*: 3 N/mm 2 névleges testsűrűség: 400 Kg/m 3 páradiffúziós ellenállási szám (μ): 6 tűzállósági határérték (REI-M) 240 perc hővezetési tényező** (λ): 0,099 W/mK hőátb. tényező*** (U 30 ): 0,31 W/m 2 K * középérték ** a falazat egyenértékű hővezetési tényezője *** kétoldalt vakolt fal esetén 5

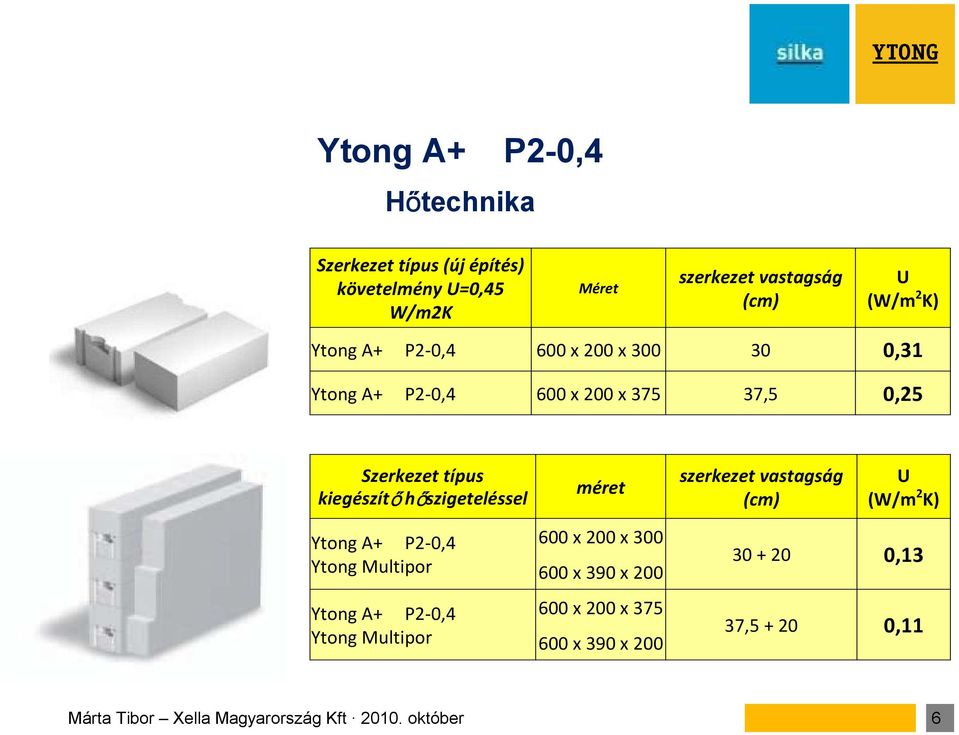

6 Ytong A+ P2-0,4 Hőtechnika Szerkezet típus (új építés) követelmény U=0,45 W/m2K Méret szerkezet vastagság (cm) U (W/m 2 K) Ytong A+ P2-0,4 600 x 200 x ,31 Ytong A+ P2-0,4 600 x 200 x ,5 0,25 Szerkezet típus kiegészítő hőszigeteléssel méret szerkezet vastagság (cm) U (W/m 2 K) Ytong A+ P2-0,4 Ytong Multipor Ytong A+ P2-0,4 Ytong Multipor 600 x 200 x x 390 x x 200 x x 390 x ,13 37, ,11 6

7 Ytong A+ P2-0,4 Kialakítás P2-0,4 600 x 200 x x 200 x 300 P2-0,4 NF+GT 7

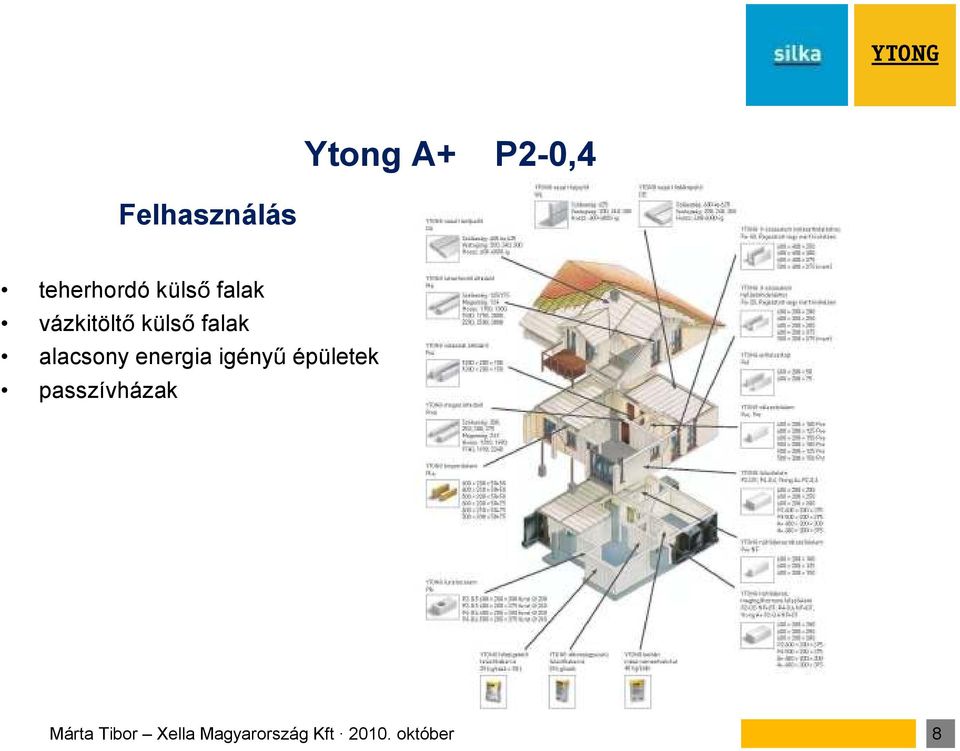

8 Ytong A+ P2-0,4 Felhasználás teherhordó külső falak vázkitöltő külső falak alacsony energia igényű épületek passzívházak 8

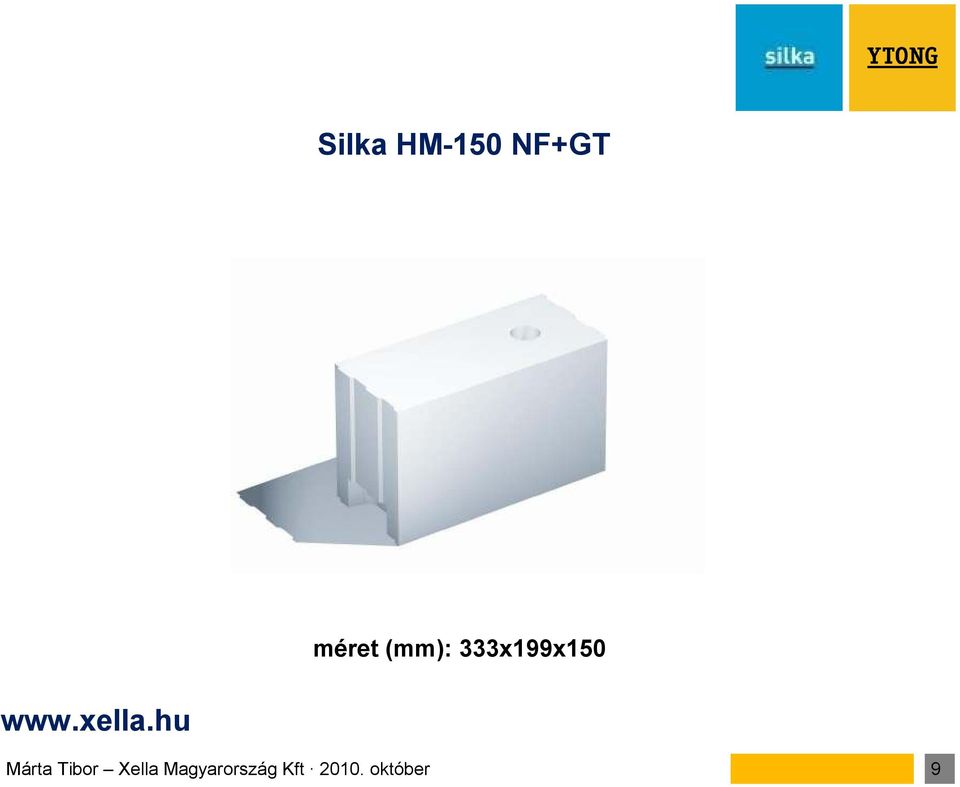

9 Silka HM-150 NF+GT méret (mm): 333x199x

10 Silka HM-150 NF+GT Műszaki jellemzők Silka HML-150 NF+GT Silka HM-150 NF+GT testsűrűségi osztály: 1400 Kg/m 3 léghanggátlás Rw(C,Ctr): 50 (-1,-4) db tűzállósági határérték (EI) 90 perc nyomószilárdság*: 13 N/mm 2 páradiffúziós ellenállási szám (μ): 10 hővezetési tényező** (λ): 0,6 W/mK testsűrűségi osztály: 2000 Kg/m 3 léghanggátlás Rw(C,Ctr): 52 (-1,-5) db tűzállósági határérték (EI) 90 perc nyomószilárdság*: 21 N/mm 2 páradiffúziós ellenállási szám (μ): 25 hővezetési tényező** (λ): 0,75 W/mK * középérték ** a falazat egyenértékű hővezetési tényezője 10

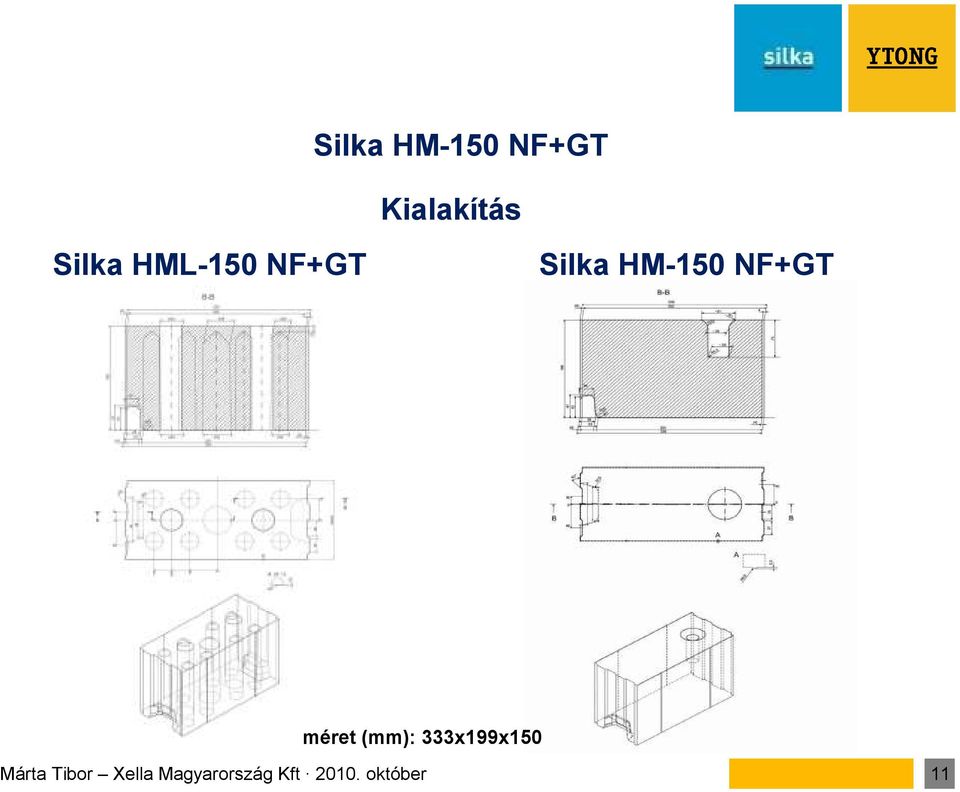

11 Silka HM-150 NF+GT Kialakítás Silka HML-150 NF+GT Silka HM-150 NF+GT méret (mm): 333x199x150 11

12 Silka HML-150 NF+GT Silka HM-150 NF+GT 12

13 Silka HM-150 NF+GT Felhasználás válaszfalak kiemelt akusztikai igényű válaszfalak szállodák szálláshelyiségeinek elválasztó fala tantermek, oktató,- előadótermek elválasztó fala tantermek, előadó termek és folyosó elválasztó fala Rw = 52dB Rw = 47dB 13

14 Ytong Multipor 14

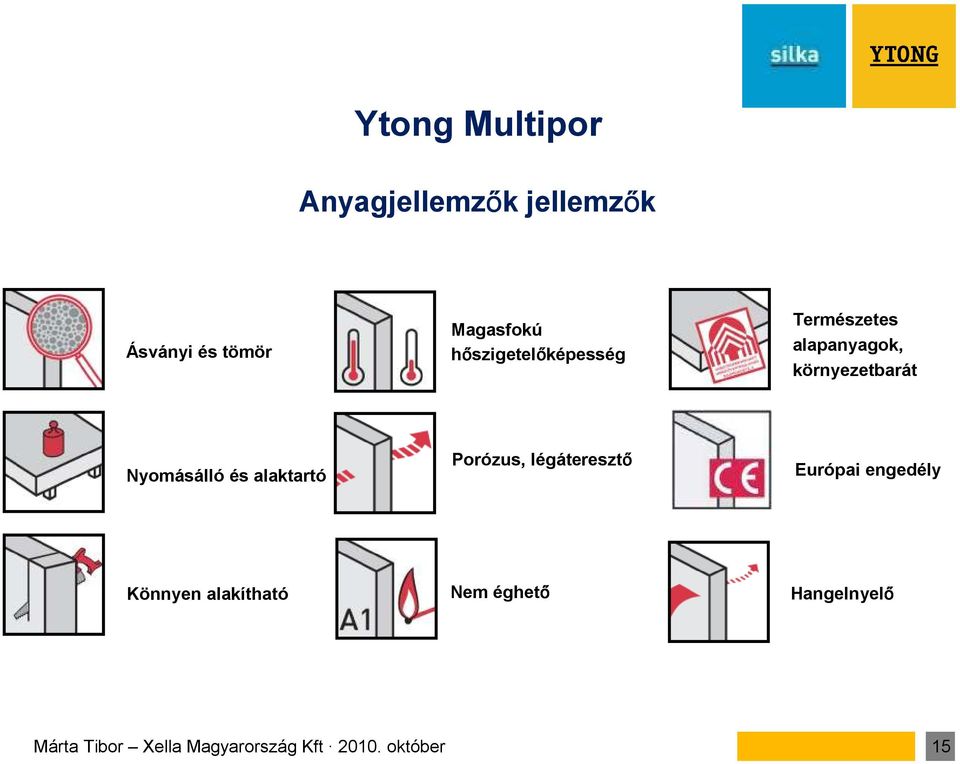

15 Ytong Multipor Anyagjellemzők jellemzők Ásványi és tömör Magasfokú hőszigetelőképesség Természetes alapanyagok, környezetbarát Nyomásálló és alaktartó Porózus, légáteresztő Európai engedély Könnyen alakítható Nem éghető Hangelnyelő 15

16 Ytong Multipor Műszaki jellemzők Méretek: 600 x 390 mm Vastagság: d = 50/60/80/100/120/140/160/180/200 mm Testsűrűség: ρ = 115 kg/m³ Nyomószilárdság: 0,35 N/mm² Húzószilárdság: 0,08 N/mm² Tűzállóság: nem éghető A1 euro osztály Profilozás: sima Hővezetési tényező: λ = 0,045 W/(mK) Páradiffuzió: μ = 3 (YTONG P2-0,5 μ = 6) Szorpciós vízfelvétel: 6 m% (23 C 80% rel. páratartalmon) Összenyomódás: 1 mm (1000 N nyomóerő hatására) 16

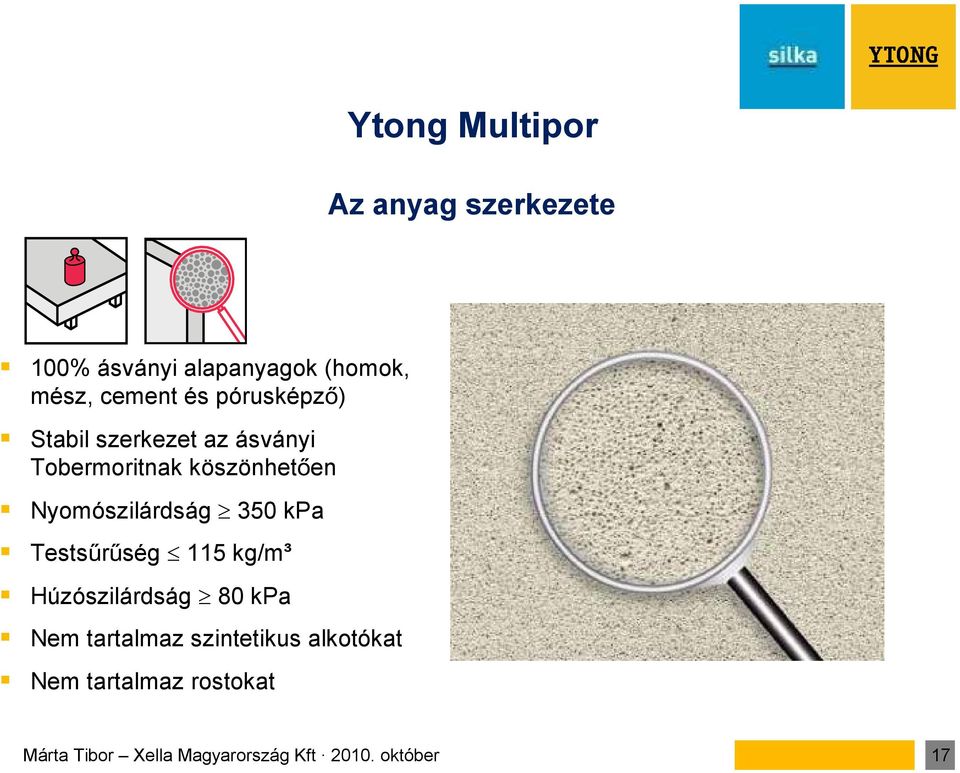

17 Ytong Multipor Az anyag szerkezete 100% ásványi alapanyagok (homok, mész, cement és pórusképző) Stabil szerkezet az ásványi Tobermoritnak köszönhetően Nyomószilárdság 350 kpa Testsűrűség 115 kg/m³ Húzószilárdság 80 kpa Nem tartalmaz szintetikus alkotókat Nem tartalmaz rostokat 17

18 Ytong Multipor Felhasználási területek Alulról hűlő födém Külső oldali hőszigetelés Magastető szigetelés Lapostető szigetelés Falak belső oldali hőszigetelése 18

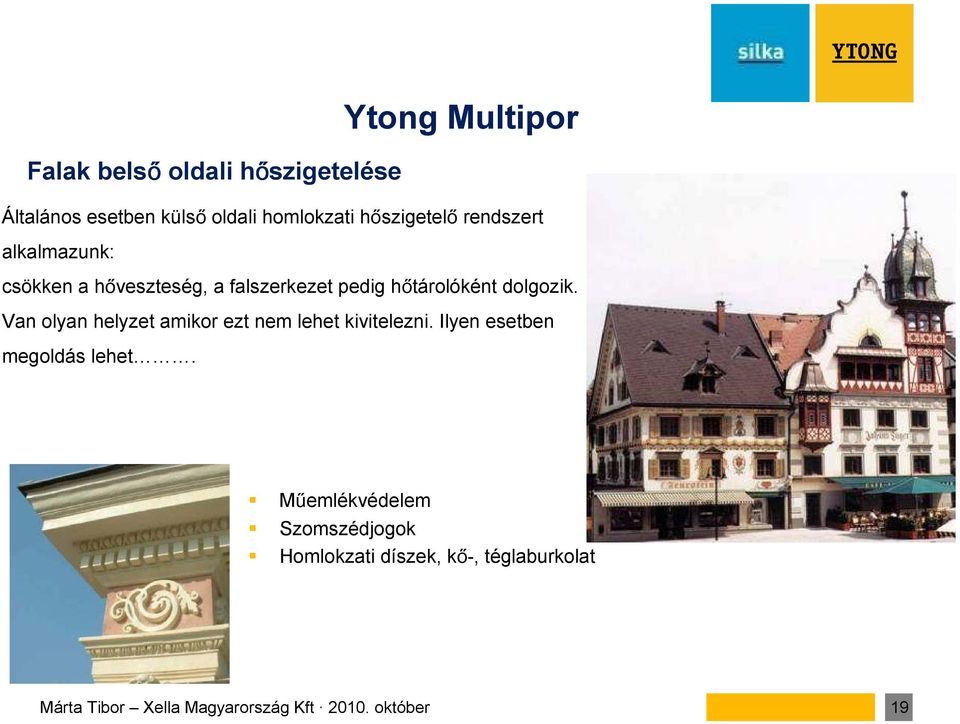

19 Falak belső oldali hőszigetelése Ytong Multipor Általános esetben külső oldali homlokzati hőszigetelő rendszert alkalmazunk: csökken a hőveszteség, a falszerkezet pedig hőtárolóként dolgozik. Van olyan helyzet amikor ezt nem lehet kivitelezni. Ilyen esetben megoldás lehet. Műemlékvédelem Szomszédjogok Homlokzati díszek, kő-, téglaburkolat 19

20 Falak belső oldali hőszigetelése Lehetséges megoldások Ytong Multipor 1. Párazáró réteg beépítésével 2. Párazáró / vízzáró hőszigetelő anyaggal (pl. habüveg) 3. Kapiláraktív kálciumszilikát hőszigeteléssel 20

21 Ytong Multipor Belső oldali fal hőszigetelés Megoldás: kapillárisan aktív és páraáteresztő kálciumszilikát hőszigeteléssel belső külső 1 Alacsony hőmérséklet a hőszigetelés hideg oldalán Pára 2 Kondenzáció a szerkezetbe jutó pára hatására 3 Gyors kiszáradás a kapilláris erő hatására 1 Hőmérséklet Ezáltal gyorsabb száradás és, a magas lokális nedvességtartalom kiküszöbölése A lúgos közeg megakadályozza a penész kialakulását is 2 3 Páratartalom 21

22 Hőszigeteletlen (1-5 év) U = 1,91 W/(m²K) Ytong Multipor Falak belső oldali hőszigetelése, párazáró réteg nélkül Nedvességtartalom a szerkezetben Multipor belső hőszigeteléssel (6-10 év) U = 0,59 W/(m²K) Source: Fachhochschule Lausitz, Cottbus 22

23 Kivitelezés Ytong Multipor Ragasztóhabarcs felvitele Elemek szabása kézi fűrésszel Elemek összecsúsztatása 23

24 Kivitelezés Ytong Multipor Záró sor elhelyezése 24

25 Kivitelezés Ytong Multipor Glettelés (Ytong Multipor habarcs) és üvegszövet erősítő háló elhelyezés 25

26 Kivitelezés Ytong Multipor Felületképzés: simítás glettvassal Második glettréteg (Ytong Multipor habarcs) További glett és festés rétegek: csak páraáteresztő, ásványi (mész, szilikát,) anyagú glett és festék anyagokkal! 26

27 Köszönöm a figyelmet! 27

28 Falak belső oldali hőszigetelése Miért jelenthet épületfizikai problémát? belső külső meleg hideg Belső oldali hőszigetelés 1. Magasabb felületi hőmérséklet = alacsonyabb rel. nedvesség a belső oldalon 2. Alacsonyabb hőmérséklet a hőszigetelés hideg oldalán = Kondenzáció veszély 3. Száradási potenciál csökkenése = Magasabb nedvességtartalom a szerkezetben, fagyveszély Hőszigetelt Hőszigetelés Hőfokesés a falkeresztmetszetben Hőszigetelés nélkül 3 28
