1 Felhasználói kézikönyv Smart-UPS szünetmentes tápegységhez 750/1000 VA 100/120/230 Vac Rackbe szerelhető 1U

2

3 Smart-UPS TM szünetmentes tápegységhez 750/1000 VA 100/120/230 Vac Rackbe szerelhető 1U HU B 08/2014 1

4 Bevezetés Az APC by Schneider Electric Smart-UPS nagy teljesítményű szünetmentes tápegység (UPS). Az UPS védelmet nyújt az elektronikus berendezéseknek a hálózati áramszünetek, áramkimaradások, feszültségesések, túlfeszültségek, valamint a villamos hálózat kisebb és nagyobb zavarai esetén. Az UPS addig biztosítja az akkumulátoros háttérellátást a csatlakoztatott berendezések számára, amíg az áramellátás biztonságos szintre nem áll vissza, vagy az akkumulátorok teljesen le nem merülnek. Ez az útmutató megtalálható a mellékelt CD-n és az APC by Schneider Electric weboldalán is: 1: ÜZEMBE HELYEZÉS Olvassa el a biztonsági tájékoztatót a szünetmentes tápegység üzembe helyezése előtt. Kicsomagolás Vizsgálja meg a szünetmentes tápegységet a kézhezvétel után. Az APC by Schneider Electric a termékhez megfelelő csomagolást tervezett. Ennek ellenére előfordulhatnak balesetek és sérülések a szállítás során. Ha sérülést észlel, haladéktalanul értesítse a szállítót és a viszonteladót. A csomagolóanyagok újrahasznosíthatók; tegye félre újrahasznosításra vagy megfelelő módon távolítsa el. Ellenőrizze a csomag tartalmát. A csomag tartalma: szünetmentes tápegység, előlap, valamint egy soros kábelt, egy USB kábelt, a termékdokumentációt és egy biztonsági ismertetőt tartalmazó dokumentációkészlet. A szünetmentes tápegység állványra való felszereléséhez szükséges sínek, tartók és rögzítőelemek is megtalálhatók a csomagban. 230V modellek: Két IEC áthidaló vezetéket, valamint egy hálózati csatlakozódugaszt is mellékeltünk a nem dugaszolható tápkábellel rendelkező szerverekhez. A szünetmentes tápegység szállításakor az akkumulátor nincs csatlakoztatva. A szünetmentes tápegység elhelyezése Helyezze el a szünetmentes tápegységet ott, ahol használni fogja. A szünetmentes tápegység nehéz. Olyan helyet válasszon, amely bírja a terhelést. Ne üzemeltesse a szünetmentes tápegységet poros környezetben, vagy ahol a hőmérséklet és páratartalom meghaladja a megadott határértéket. ELHELYEZÉS 0º- 40ºC, 0-95% relatív páratartalom 2

5 A sínek felszerelése az állványra A szünetmentes tápegység egy szabvány 46,5 cm-es (19 hüvelykes) állványra szerelhető fel. A tartókarok és sínek a dobozban találhatók, külön becsomagolva. Az állványra szereléshez szükséges rögzítőlapokat már előre felszerelték a szünetmentes tápegységre

6 A szünetmentes tápegység felszerelése az állványra A szünetmentes tápegység nehéz. A súly csökkentése érdekében vegye ki az akkumulátort, mielőtt az állványra helyezné a tápegységet (1. és 2. lépés). 2. lépés Legyen óvatos az akkumulátor nehéz. 1. lépés 2. lépés Legyen óvatos az akkumulátor nehéz. A. lépés B. lépés Helyezze a szünetmentes tápegységet az állvány aljára vagy ahhoz közel. 3. lépés 4. lépés 5. lépés Győződjön meg arról, hogy az állvány nem fog megbillenni a szünetmentes tápegység állványra helyezése után. 4

7 Az akkumulátor felszerelése és csatlakoztatása, az előlap rögzítése 1. lépés 2. lépés 3. lépés 4. lépés A berendezések csatlakoztatása és a szünetmentes tápegység bekapcsolása SMART-UPS HÁTLAPJA 230V modell 120/100V modell 5

8 1. Csatlakoztassa a berendezést a szünetmentes tápegységhez. Megjegyzés: Ne csatlakoztasson lézernyomtatókat a tápegységhez. A lézernyomtató lényegesen több energiát igényel, mint a többi berendezés, és túlterhelheti a szünetmentes tápegységet. 2. A külön megvásárolható tartozékokat illessze be a Smart-Slot bővítőnyílásba. 3. A szünetmentes tápegységet a tápkábellel csatlakoztassa kizárólag kétpólúsú, háromeres, földelt aljzatba. Ne használjon hosszabbítókat. 120/100V modell: A tápkábel állandó jelleggel fel van szerelve a szünetmentes tápegység hátlapjára. 4. Kapcsolja be az összes csatlakoztatott berendezést. Ha a szünetmentes tápegységet használja főkapcsolóként, akkor győződjön meg arról, hogy minden csatlakoztatott berendezés BE legyen kapcsolva. A berendezések nem kerülnek feszültség alá mindaddig, amíg a szünetmentes tápegységet be nem kapcsolja. 5. A szünetmentes tápegység bekapcsolásához nyomja meg a gombot az előlapon. A tápegység tölti az akkumulátort, amikor hálózati áramra van kapcsolva. A normális üzemeltetés első három órájában a szünetmentes tápegység akkumulátora 90%-os kapacitásra töltődik fel. Ez alatt a kezdeti feltöltési időszak alatt ne számítson teljes áthidalási teljesítményre. 120V modell: Ellenőrizze a helyszíni kábelezési hibajelzőt a hátlapon. Ha a kijelző világít, a szünetmentes tápegységet olyan hálózati aljzatba csatlakoztatta, amelynek hibás a kábelezése. Lásd a Hibakeresés részt ebben a kézikönyvben. 6. A számítógéprendszer biztonságának fokozása érdekében telepítse a PowerChute TM Smart-UPS megfigyelő szoftvert. ALAPVETŐ CSATLAKOZÓK Soros port USB port Áramkezelő szoftver és interfészkészletek egyaránt használhatók a szünetmentes tápegységgel. Csak az APC by Schneider Electric által szállított vagy jóváhagyott készleteket használja. Az APC by Schneider Electric által szállított kábellel csatlakoztassa a berendezést a számítógép interfész-portjára. NE használja a szokásos soros interfész kábelt, mert az nem kompatibilis a szünetmentes tápegység csatlakozójával. Az egységen soros és USB port is van. A kettőt nem lehet egyszerre használni. 6

9 2: MŰKÖDÉS A SMART-UPS ELŐLAPJA 230/100V modell 120V modell Bekapcsolás Kikapcsolás 7

10 Hálózati üzem Feszültség levágása A hálózati üzem kijelző akkor világít, ha a tápegység hálózati feszültséget továbbít a csatlakoztatott berendezéshez. A kijelző nem világít, ha a tápegység nincs bekapcsolva, vagy akkumulátorról szolgáltat feszültséget. Ez a kijelző akkor világít, amikor a szünetmentes tápegység kompenzálja a magas hálózati feszültséget. Feszültség növelése Ez a kijelző akkor világít, amikor a szünetmentes tápegység kompenzálja az alacsony hálózati feszültséget. Akkuüzem Túlterhelés Az akkuüzem kijelző akkor világít, amikor a szünetmentes tápegység az akkumulátorról szolgáltat feszültséget a csatlakoztatott berendezés számára. Az akkuüzem alatt a szünetmentes tápegység figyelmeztető jelzést ad négy sípszót 30 másodpercenként. Ez a kijelző világít és a szünetmentes tápegység tartós riasztási hangot bocsát ki, ha túlterhelés áll fenn. Cserélje ki az akkumulátort Akkumulátor nincs csatlakoztatva Sikertelen akkumulátor-önteszt eredményeképpen a szünetmentes tápegység egy percig rövid sípszókat bocsát ki, majd kigyullad a cserélje ki az akkumulátort kijelző. Nézze meg a Hibakeresés c. részt ebben a kézikönyvben. A cserélje ki az akkumulátort kijelző villog, minden két másodpercben egy rövid sípszó hallatszik azt jelezve, hogy az akkumulátor csatlakoztatása megszünt. Automatikus önteszt A szünetmentes tápegység automatikusan egy öntesztet hajt végre minden bekapcsoláskor, és azt követően kéthetente (alapértelmezés szerint). Az önteszt alatt a szünetmentes tápegység rövid ideig akkumulátorról működteti a csatlakoztatott berendezéseket. Ha az önteszt sikertelen, a cserélje ki az akkumulátort kijelző világít, és a tápegység azonnal visszatér a hálózati üzemre. A csatlakoztatott berendezéseket nem befolyásolja a sikertelen teszt. Töltse fel az akkumulátort 24 órán keresztül, majd végezze el újra az öntesztet. Ha újból sikertelen a teszt, cserélje ki az akkumulátort. Manuális önteszt Az önteszt elindításához nyomja le és tartsa lenyomva pár másodpercig a gombot. 8

11 Működés akkumulátorról A Smart-UPS automatikusan átvált az akku üzemmódra hálózati feszültségkimaradás esetén. Az akkumulátorról való üzemelés során figyelmeztető jelzés hallatszik - 30 másodpercenként négy sípszó. Nyomja meg a gombot (az előlapon) a figyelmeztetés elnémításához (ezzel csak az aktuális riasztást némítja el). Ha a hálózati feszültség nem normalizálódik, a szünetmentes tápegység addig látja el feszültséggel a csatlakoztatott berendezéseket, amíg az akkumulátor ki nem merül. Ha nem használja a PowerChute programot, manuálisan el kell mentenie a fájlokat és le kell állítania a gépet, mielőtt a szünetmentes tápegység kikapcsol. AZ AKKUMULÁTOR ÁTHIDALÁSI IDEJÉNEK MEGÁLLAPÍTÁSA A szünetmentes tápegység akkumulátorának élettartama a használattól és a környezettől függően változik. Ajánlatos háromévenként cserélni az akkumulátort. Az akkumulátorok áthidalási idejét lásd az APC by Schneider Electric webhelyén, 9

12 3: FELHASZNÁLÓ ÁLTAL BEÁLLÍTHATÓ PARAMÉTEREK MEGJEGYZÉS: EZEKET A PARAMÉTEREKET A MELLÉKELT POWERCHUTE SZOFTVERREL VAGY A KÜLÖN MEGVÁSÁROLHATÓ SMARTSLOT TARTOZÉKKÁRTYÁKKAL LEHET BEÁLLÍTANI FUNKCIÓ Automatikus önteszt GYÁRI ALAPÉRTÉK 14 naponként (336 óránként) A FELHASZNÁLÓ ÁLTAL KIJELÖLHETŐ VÁLASZTÁSOK 7 naponként (168 óránként), csak bekapcsoláskor, nincs önteszt UPS ID UPS_IDEN maximum 8 karakter a szünetmentes tápegység azonosításához A legutóbbi akkumulátorcsere dátuma Minimális kapacitás a visszakapcsolás előtt Feszültségérzékenység A szünetmentes tápegység érzékeli a hálózati feszültség ingadozásait és az akkumulátoros üzemre való átállással válaszol ezekre a csatlakoztatott berendezések védelme érdekében. Ahol rossz az áramminőség, a szünetmentes tápegység gyakran átválthat az akkumulátoros üzemmódra. Amennyiben a csatlakoztatott berendezések ilyen körülmények között is rendeltetésszerűen működnek, csökkentse az érzékenységi szintet az akkumulátor kapacitásának és élettartamának meghosszabbításához. a gyártás időpontja az akkumulátorcsere dátuma hh/nn/éé 0 százalék 15, 30, 45, 50, 60, 75, 90 százalék Fényesen világít: A tápegység nagy érzékenységre van beállítva (alapértelmezés szerint). Halványan világít: A tápegység közepes érzékenységre van beállítva. Nem világít: A szünetmentes tápegység kis érzékenységre van beállítva. LEÍRÁS Ez a funkció beállítja azt az időtartamot, amelynek letelte után a szünetmentes tápegység öntesztet hajt végre. A részleteket nézze meg a szoftver kézikönyvében. Ez a mező a szünetmentes tápegység egyértelmű azonosítására szolgál (azaz szerver neve vagy helye) hálózatkezelési célból. Állítsa át a dátumot, ha kicseréli a akkumulátort. A szünetmentes tápegység a megadott %-ra tölti az akkumulátorait, mielőtt a kikapcsolt állapotból visszatérne. A szünetmentes tápegység érzékenységének módosításához nyomja meg a feszültségérzékenység gombot (a hátlapon), egy hegyes tárggyal (pl. tollal). Az érzékenységi szint a PowerChute szoftverben is módosítható. 10

13 MEGJEGYZÉS: EZEKET A PARAMÉTEREKET A MELLÉKELT POWERCHUTE SZOFTVERREL VAGY A KÜLÖN FUNKCIÓ MEGVÁSÁROLHATÓ SMARTSLOT TARTOZÉKKÁRTYÁKKAL LEHET BEÁLLÍTANI GYÁRI ALAPÉRTÉK A FELHASZNÁLÓ ÁLTAL KIJELÖLHETŐ VÁLASZTÁSOK LEÍRÁS Riasztáskezelés Engedélyezés Elnémítás, letiltás A felhasználó elnémíthatja a riasztást, vagy véglegesen letilthatja az összes riasztást. Kikapcsolás késleltetése 90 másodperc 0, 180, 270, 360, 450, 540, 630 másodperc Ez a funkció beállítja azt az időintervallumot, amennyi eltelik a kikapcsolási parancs beérkezése és a tényleges kikapcsolás között. Alacsony akkumulátorfeszültség figyelmeztetés időtartama A PowerChute interfész szoftver automatikusan, emberi beavatkozás nélkül leállítja a berendezéseket, amikor (alapértelmezés szerint) már csak két perc maradt az akkumulátor áthidalási idejéből. Fényesen világít: Az alacsony akkumulátorfeszültség figyelmeztetés időtartama kb. két perc. Halványan világít: Az alacsony akkumulátorfeszültség figyelmeztetés időtartama kb. öt perc. Nem világít: Az alacsony akkumulátor-feszültség figyelmeztetés időtartama kb. nyolc perc. Az alacsony akkumulátorfeszültségre figyelmeztető sípszó folyamatos, amikor már csak két perc áthidalási idő maradt. A figyelmeztetés időtartamának módosításához nyomja meg a feszültségérzékenység gombot (egy hegyes tárggyal, pl. tollal), miközben lenyomja és lenyomva tartja a gombot (az előlapon). Szinkronizált bekapcsolási késleltetés Lehetséges beállítások: 2, 5, 8, 11, 14, 17, 20, 23 perc. 0 másodperc 60, 120, 180, 240, 300, 360, 420 másodperc A szünetmentes tápegység a megadott ideig vár a hálózati feszültség visszatérése után, mielőtt bekapcsolna (például azért, hogy elkerülje a mellékáramkör túlterhelését). 11

14 MEGJEGYZÉS: EZEKET A PARAMÉTEREKET A MELLÉKELT POWERCHUTE SZOFTVERREL VAGY A KÜLÖN MEGVÁSÁROLHATÓ SMART SLOT TARTOZÉKKÁRTYÁKKAL LEHET BEÁLLÍTANI FUNKCIÓ GYÁRI ALAPÉRTÉK A FELHASZNÁLÓ ÁLTAL KIJELÖLHETŐ VÁLASZTÁSOK LEÍRÁS Átkapcsolás felső határa 230V modellek: 253VAC 120V modellek: 127VAC 100V modellek: 108VAC 230V modellek: 257, 261, 265VAC 120V modellek: 130, 133, 136VAC 100V modellek: 110, 112, 114VAC Felesleges akkumulátorhasználat elkerülésére állítsa nagyobbra az átkapcsolás felső határát, ha a hálózati feszültség rendszerint magasabb, és a csatlakoztatott berendezések ilyen körülmények között is jól működnek. Átkapcsolás alsó határa 230V modellek: 208VAC 120V modellek: 106VAC 100V modellek: 92VAC 230V modellek: 196, 200, 204VAC 120V modellek: 97, 100, 103VAC 100V modellek: 86, 88, 90VAC Állítsa az átkapcsolás alsó határát lejjebb, ha a hálózati feszültség rendszerint alacsonyabb, és a csatlakoztatott berendezések ilyen körülmények között is jól működnek. Kimeneti feszültség 230V modellek: 230VAC 230V modellek: 220, 225, 240VAC CSAK a 230V modell: Lehetővé teszi, hogy a felhasználó maga válassza ki akkumulátoros üzemmódban a kimeneti feszültséget. 12

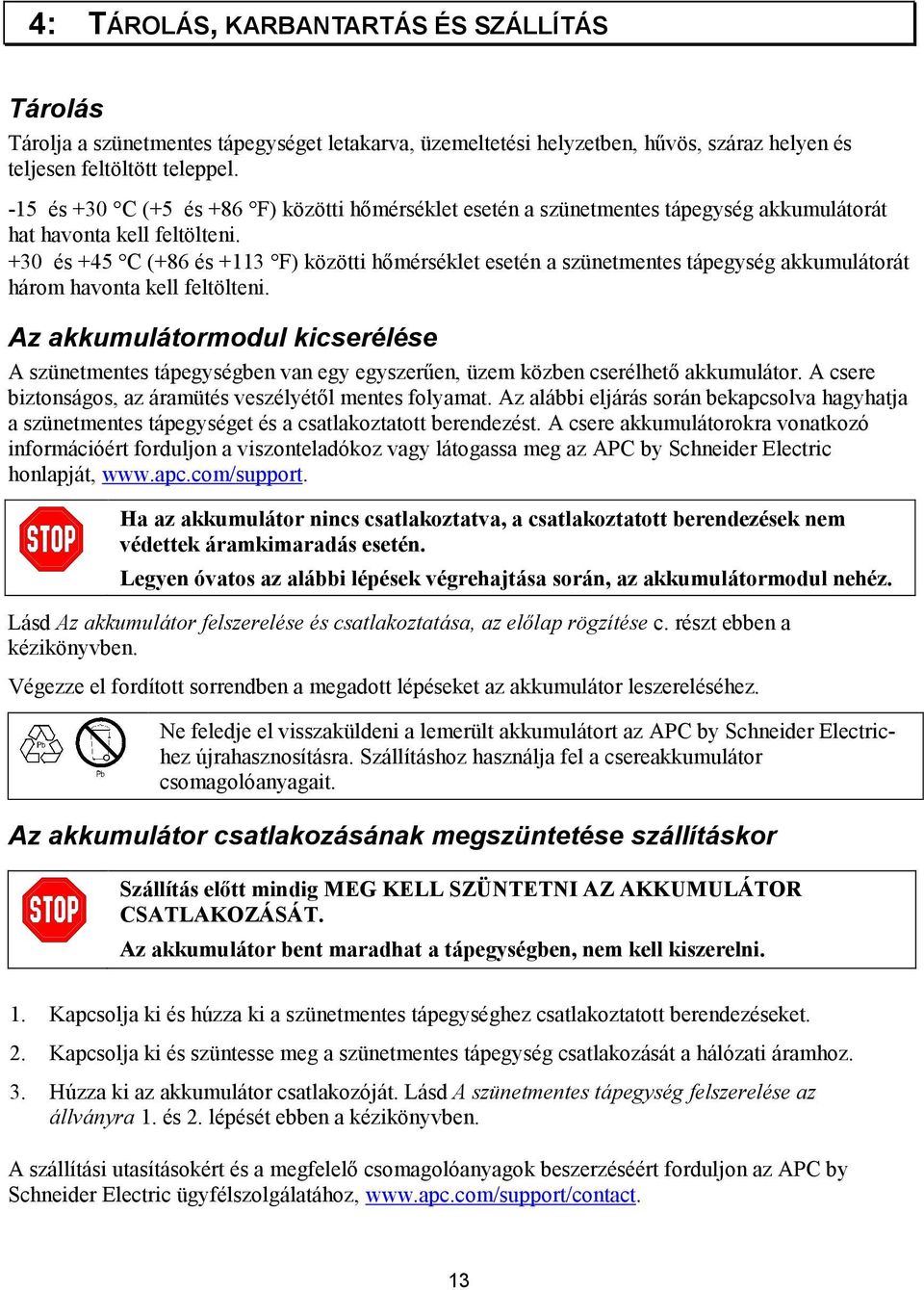

15 4: TÁROLÁS, KARBANTARTÁS ÉS SZÁLLÍTÁS Tárolás Tárolja a szünetmentes tápegységet letakarva, üzemeltetési helyzetben, hűvös, száraz helyen és teljesen feltöltött teleppel. -15 és +30 C (+5 és +86 F) közötti hőmérséklet esetén a szünetmentes tápegység akkumulátorát hat havonta kell feltölteni. +30 és +45 C (+86 és +113 F) közötti hőmérséklet esetén a szünetmentes tápegység akkumulátorát három havonta kell feltölteni. Az akkumulátormodul kicserélése A szünetmentes tápegységben van egy egyszerűen, üzem közben cserélhető akkumulátor. A csere biztonságos, az áramütés veszélyétől mentes folyamat. Az alábbi eljárás során bekapcsolva hagyhatja a szünetmentes tápegységet és a csatlakoztatott berendezést. A csere akkumulátorokra vonatkozó információért forduljon a viszonteladókoz vagy látogassa meg az APC by Schneider Electric honlapját, Ha az akkumulátor nincs csatlakoztatva, a csatlakoztatott berendezések nem védettek áramkimaradás esetén. Legyen óvatos az alábbi lépések végrehajtása során, az akkumulátormodul nehéz. Lásd Az akkumulátor felszerelése és csatlakoztatása, az előlap rögzítése c. részt ebben a kézikönyvben. Végezze el fordított sorrendben a megadott lépéseket az akkumulátor leszereléséhez. Ne feledje el visszaküldeni a lemerült akkumulátort az APC by Schneider Electrichez újrahasznosításra. Szállításhoz használja fel a csereakkumulátor csomagolóanyagait. Az akkumulátor csatlakozásának megszüntetése szállításkor Szállítás előtt mindig MEG KELL SZÜNTETNI AZ AKKUMULÁTOR CSATLAKOZÁSÁT. Az akkumulátor bent maradhat a tápegységben, nem kell kiszerelni. 1. Kapcsolja ki és húzza ki a szünetmentes tápegységhez csatlakoztatott berendezéseket. 2. Kapcsolja ki és szüntesse meg a szünetmentes tápegység csatlakozását a hálózati áramhoz. 3. Húzza ki az akkumulátor csatlakozóját. Lásd A szünetmentes tápegység felszerelése az állványra 1. és 2. lépését ebben a kézikönyvben. A szállítási utasításokért és a megfelelő csomagolóanyagok beszerzéséért forduljon az APC by Schneider Electric ügyfélszolgálatához, 13

16 5: HIBAKERESÉS Használja az alábbi táblázatot az egyszerűbb Smart-UPS telepítési és üzemelési problémák megoldásához. A szünetmentes tápegységgel kapcsolatos bonyolultabb problémák esetén forduljon tanácsért az APC by Schneider Electric honlapjához, PROBLÉMA ÉS LEHETSÉGES OK A SZÜNETMENTES TÁPEGYSÉG NEM KAPCSOLHATÓ BE Az akkumulátor nincs megfelelő módon csatlakoztatva MEGOLDÁS Ellenőrizze, hogy a csatlakozó szorosan legyen benyomva. Nem nyomta meg a gombot. Nyomja meg egyszer a gombot a szünetmentes tápegység és a csatlakoztatott berendezések bekapcsolásához. A szünetmentes tápegység nincs csatlakoztatva a hálózati áramhoz. Nagyon alacsony vagy nincs hálózati feszültség. A SZÜNETMENTES TÁPEGYSÉG NEM KAPCSOLHATÓ KI Ellenőrizze, hogy a szünetmentes tápegység és a hálózati aljzat közti tápkábel mindkét végén szorosan csatlakoztatva van-e. Ellenőrizze a szünetmentes tápegységre jutó hálózati feszültséget egy asztali lámpa bekapcsolásával. Ha a lámpa fénye gyenge, akkor ellenőriztetni kell a hálózati feszültséget. Nem nyomta meg a gombot. A szünetmentes tápegység belső hibája. Nyomja meg egyszer a gombot a szünetmentes tápegység kikapcsolásához. Ne kísérelje meg a szünetmentes tápegység használatát. Húzza ki a szünetmentes tápegységet és azonnal hívja a szervizt. A SZÜNETMENTES TÁPEGYSÉG IDŐNKÉNT SÍPOL Normális jelenség akkumulátoros üzemelés közben. Semmit sem kell tenni. A szünetmentes tápegység védi a terhelést (a csatlakoztatott berendezést). A SZÜNETMENTES TÁPEGYSÉG NEM BIZTOSÍTJA A SZÜKSÉGES ÁTHIDALÁSI IDŐT A szünetmentes tápegység akkumulátora gyenge friss áramkimaradás miatt, vagy élettartama végefelé jár. Töltse fel az akkumulátort. Az akkumulátornak töltésre van szüksége hosszabb áramkimaradások után. Gyorsabban elhasználódik, ha gyakran van használatban, vagy ha magas hőmérsékleten üzemel. Ha az akkumulátor élettartama végefelé jár, vegye fontolóra az akkumulátor cseréjét még akkor is, ha a cserélje ki az akkumulátort kijelző még nem világít. MINDEN KIJELZŐ VILÁGÍT ÉS A SZÜNETMENTES TÁPEGYSÉG ÁLLANDÓAN SÍPOL A szünetmentes tápegység belső hibája. AZ ELŐLAP KIJELZŐI FELVÁLTVA VILLOGNAK A tápegységet távoli eszköz, pl. a szoftver vagy a külön megvásárolható tartozékkártya kikapcsolta. Ne kísérelje meg a szünetmentes tápegység használatát. Húzza ki a szünetmentes tápegységet, és azonnal hívja a szervizt. Semmit sem kell tenni. A szünetmentes tápegység automatikusan újraindul, ha a hálózati feszültség visszatér. EGYETLEN KIJELZŐ SEM VILÁGÍT ÉS A SZÜNETMENTES TÁPEGYSÉG BE VAN DUGVA A FALI ALJZATBA A szünetmentes tápegység leállt, az akkumulátor kimerült egy hosszú áramkimaradás miatt. Semmit sem kell tenni. A szünetmentes tápegység automatikusan újraindul, ha a hálózati feszültség visszatér és az akkumulátor töltöttsége megfelelő lesz. 14

17 PROBLÉMA ÉS LEHETSÉGES OK MEGOLDÁS A TÚLTERHELÉS KIJELZŐ VILÁGÍT ÉS A SZÜNETMENTES TÁPEGTSÉG FOLYAMATOSAN SÍPOL A szünetmentes tápegység túl van terhelve. A CSERÉLJE KI AZ AKKUMULÁTORT KIJELZŐ VILÁGÍT A cserélje ki az akkumulátort kijelző villog és két másodpercenként rövid sípszó hallatszik, jelezve, hogy az akkumulátor csatlakozása megszakadt. Gyenge az akkumulátor. Az akkumulátor öntesztje sikertelen. A HELYSZÍNI KÁBELEZÉSI HIBAJELZŐ VILÁGÍT Csak a 120V modell. A helyszíni kábelezési hibajelző a hátlapon. A szünetmentes tápegységet helytelenül bekötött hálózati aljzathoz csatlakoztatták. A terhelés meghaladja az APC by Schneider Electric webhelyén, a Specifications (Műszaki adatok) alatt megadott maximális megengedett értéket. A riasztás a túlterhelés megszüntetéséig tart. Kapcsolja le az összes felesleges berendezést a tápegységről a túlterhelés megszüntetése érdekében. A szünetmentes tápegység továbbra is szolgáltat feszültséget, ha be van kapcsolva és az áramkörmegszakító nem old ki; hálózati feszültségkimaradások esetén az szünetmentes tápegység nem szolgáltat feszültséget az akkumulátorról. Ha a szünetmentes tápegység akkumulátorról üzemel és tartós túlterhelés lép fel, az egység kikapcsol a szünetmentes tápegyég károsodását megelőzendő. Ellenőrizze, hogy az akkumulátorcsatlakozó teljesen be van-e nyomva. Töltse az akkumulátort legalább huszonnégy óráig. Ezután hajtson végre öntesztet. Ha a probléma az akkumulátor feltöltése után is fennáll, cserélje ki az akkumulátort. A szünetmentes tápegység egy percig rövid sípszókat hallatt, majd a cserélje ki az akkumulátort kijelző világítani kezd. A szünetmentes tápegység öt óránként megismétli a figyelmeztetést. Töltse 24 óráig az akkumulátort, majd ismételje meg az öntesztet annak ellenőrzésére, hogy szükséges-e az akkumulátorcsere. Ha az önteszt sikeres, a figyelmeztetés megszűnik. Helytelen bekötésnek számít a földelés hiánya, az áram alatt levő és a nulla polaritás megfordítása, a túlterhelt nullaáramkör. Hívjon szakképzett villanyszerelőt az épület vezetékrendszerének javításához. A BEMENETI MEGSZAKÍTÓ KIOLD A megszakító dugasza (a kimenő kábelcsatlakozótól jobbra található) kiugrik. Csökkentse a szünetmentes tápegység terhelését a berendezés csatlakozásának megszüntetésével, és nyomja vissza a gombot. A FESZÜLTSÉG NÖVELÉSE VAGY LEVÁGÁSA KIJELZŐ VILÁGÍT A rendszer tartósan alacsony vagy magas feszültség alatt van. Szakképzett villanyszerelővel ellenőriztesse az épület vezetékrendszerét. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az áramszolgáltatóval a hiba kijavításához. 15

18 PROBLÉMA ÉS LEHETSÉGES OK A szünetmentes tápegység bemenő áramkör-megszakítója kioldott. Nagyon magas, alacsony vagy torzított hálózati feszültség. Olcsó üzemanyaggal működő generátorok eltorzíthatják a hálózati feszültséget. MEGOLDÁS Csökkentse a terhelést a szünetmentes tápegységen a berendezések kihúzásával, majd állítsa a hálózati megszakítót a nyomógomb (a tápegység hátlapján) benyomásával alaphelyzetbe. Helyezze át a szünetmentes tápegységet más aljzatba egy másik áramkörön. Ellenőrizze a bemenőfeszültséget a hálózati feszültség kijelzőjén (lásd alább). Ha az a csatlakoztatott berendezésben elfogadható, csökkentse a szünetmentes tápegység érzékenységét. AZ AKKUMULÁTOR TÖLTÖTTSÉG ÉS AZ AKKU ÜZEM KIJELZŐ EGYSZERRE VILLOG A szünetmentes tápegység belső hőmérséklete meghaladta a biztonságos működés érdekében megengedett felső határértéket. HÁLÓZATI FESZÜLTSÉG DIAGNOSZTIKAI FUNKCIÓ Hálózati feszültség Ellenőrizze, hogy a szoba hőmérséklete az üzemeléshez megadott határokon belül van-e. Ellenőrizze, hogy a szünetmentes tápegység szellőztetése megfelelőe. Hagyja lehűlni a tápegységet, majd indítsa újra. Ha a probléma továbbra is fennáll, forduljon az APC by Schneider Electric ügyfélszolgálatához, A szünetmentes tápegység hálózati feszültséget kijelző diagnosztikai funkcióval is rendelkezik. Csatlakoztassa a szünetmentes tápegységet a hálózatra. Nyomja le és tartsa lenyomva a gombot a hálózati feszültség oszlopdiagramjának megjelenítéséhez. Néhány másodperc múlva a bemeneti feszültséget jelző öt LED és az akkumulátor töltöttség kijelzője megjelenik az előlap jobb oldalán. A feszültségértékeket lásd a bal oldali ábrán (az értékek nem jelennek meg a szünetmentes tápegységen). A kijelző azt mutatja, hogy a feszültség a listán szereplő érték és az eggyel magasabb érték között van. Három kijelző világít, ha a hálózati feszültség normális határok között van. Ha egy kijelző sem világít, és a szünetmentes tápegység egy működő hálózati aljzatba van csatlakoztatva, akkor a hálózati feszültség túl alacsony. Ha mind az öt kijelző világít, a hálózati feszültség túl magas, azt ellenőriztetni kell egy villanyszerelővel. A szünetmentes tápegység az eljárás részként öntesztet indít el. Az önteszt nem befolyásolja a feszültségkijelzést. 16

19 6: SZÁLLÍTÁS ÉS SZERVIZ Szállítás Szerviz 1. Állítsa le és húzza ki az összes csatlakoztatott berendezést. 2. Válassza le az egységet a hálózati áramellátásról. 3. Válassza le az összes belső és külső akkumulátoregységet (ha vannak). 4. Kövesse a kézikönyv Javítás fejezetében felvázolt szállítási utasításokat. Ha az egység javításra szorul, ne küldje vissza az eladónak. Kövesse az alábbi lépéseket: 1. Nézze át a Hibakeresés fejezetet a kézikönyvében, hogy kiküszöbölje az általános problémákat. 2. Amennyiben a probléma továbbra is fennáll, vegye fel a kapcsolatot az APC by Schneider Electric vevőszolgálatával az APC by Schneider Electric honlapján keresztül, a. Jegyezze fel a típusszámot, a sorozatszámot és a vásárlás dátumát. A típus- és a sorozatszám az egység hátsó panelén található, illetve bizonyos típusoknál az LCD-kijelzőn is megjeleníthető. b. Hívja a vevőszolgálatot, és egy szakember segíteni fog Önnek telefonon keresztül a probléma megoldásában. Ha ez nem sikerül, kiadja a visszáru engedélyszámát (RMA-szám). c. Ha az egység még garanciális, a javítás ingyenes. d. A javítási eljárások és visszaküldés módja országonként változhat. Az adott országra vonatkozó tudnivalókat megtalálja az APC by Schneider Electric honlapján: 3. Az egységet gondosan csomagolja be, hogy megóvja a szállítás közben bekövetkező károsodásoktól. A csomagoláshoz soha ne használjon polisztirolhabból készült golyókat. A szállítás során keletkezett károkra a garancia nem vonatkozik. a. Megjegyzés: Az Amerikai Egyesült Államokba vagy az azon belüli szállítás előtt mindig VÁLASSZA LE AZ UPS AKKUMULÁTORÁT az Egyesült Államok Szállítási Minisztériumának (DOT) és az IATA előírásainak megfelelően. Az akkumulátorok az UPS-ben maradhatnak. b. Az akkumulátorok az XLBP-hez csatlakoztatva maradhatnak a szállítás során. Nem minden egység használ külső akkumulátoregységet (XLBP). 4. Írja rá a csomag külsejére a vevőszolgálat által adott RMA-számot. 5. Küldje vissza a tápegységet biztosított, előre fizetett csomagként a vevőszolgálat által megadott címre. 17

20 7: KORLÁTOZOTT GYÁRI GARANCIA A Schneider Electric IT Corporation (SEIT) garantálja, hogy ez a termék anyag- és gyártási hibáktól mentes a vásárlás napjától számított két (2) évig. A SEIT garancia keretében vállalt kötelezettsége a hibás termékek megjavítására vagy cseréjére korlátozott. A hibás termék vagy alkatrész javítása és cseréje nem terjed ki az eredeti garanciaidőszakon túlra. Ez a garancia csak az eredeti vásárlót illeti meg, akinek a vásárlástól számított 10 napon belül regisztráltatnia kell a terméket. A termékeket online regisztrálhatja a warranty.apc.com oldalon. Az SEIT nem vonható felelősségre ezen jótállás szerint, ha a tesztelés és vizsgálat megállapítja, hogy a termék állítólagos hibája nem létezik, illetőleg a végfelhasználó vagy bármilyen harmadik fél általi helytelen használat, figyelmetlenség, nem megfelelő üzembe helyezés, tesztelés, működtetés, illetve az SEIT ajánlásaival vagy specifikációival ellentétes használat okozta a hibát. Továbbá az SEIT nem felelős az alábbiakból eredő hibákért: 1) a termék javítására vagy módosítására irányuló jogosulatlan próbálkozás, 2) helytelen vagy nem megfelelő elektromos feszültség vagy csatlakoztatás, 3) nem megfelelő helyi működési feltételek, 4) vis major, 5) környezeti feltételeknek való kitettség, és 6) lopás. Az SEIT semmilyen esetben nem felelős ezen jótállás szerint olyan termékért, amely esetében megváltoztatták, megrongálták vagy eltávolították a sorozatszámot. A FENTIEK KIVÉTELÉVEL A JELEN MEGÁLLAPODÁS VAGY AHHOZ KAPCSOLÓDÓ MEGÁLLAPODÁSOK KERETÉBEN ÉRTÉKESÍTETT, JAVÍTOTT VAGY SZOLGÁLTATOTT TERMÉKEKRE SEMMILYEN KIFEJEZETT VAGY KÖZVETETT, TÖRVÉNY ÁLTAL BIZTOSÍTOTT VAGY MÁS GARANCIA NEM VONATKOZIK. AZ SEIT SEMMILYEN FORMÁBAN NEM VÁLLAL KÖZVETETT GARANCIÁT AZ ELADHATÓSÁGRA, ELÉGEDETTSÉGRE ÉS EGY ADOTT CÉLNAK VALÓ MEGFELELÉSRE VONATKOZÓAN. AZ SEIT ÁLTAL VÁLLALT GARANCIÁT NEM TERJESZTI KI, NEM KORLÁTOZZA ÉS NEM BEFOLYÁSOLJA, HA AZ SEIT TECHNIKAI VAGY MÁS JELLEGŰ TANÁCSOT VAGY SZOLGÁLTATÁST NYÚJT A TERMÉKEKKEL KAPCSOLATBAN, ILLETVE EBBŐL SEMMILYEN KÖTELEZETTSÉG ÉS FELELŐSSÉG NEM SZÁRMAZIK. A FENT EMLÍTETT GARANCIÁK ÉS JOGORVOSLATI LEHETŐSÉGEK KIZÁRÓLAGOSAK, ÉS FELÜLBÍRÁLNAK MINDEN EGYÉB GARANCIÁT ÉS JOGORVOSLATI LEHETŐSÉGET. A FENTIEKBEN VÁLLALT GARANCIÁK KÉPEZIK AZ SEIT KIZÁRÓLAGOS KÖTELEZETTSÉGÉT ÉS A VÁSÁRLÓ KIZÁRÓLAGOS JOGORVOSLATI LEHETŐSÉGÉT A GARANCIÁK MEGSZEGÉSE ESETÉN. AZ SEIT ÁLTAL VÁLLALT GARANCIA KIZÁRÓLAG AZ EREDETI VÁSÁRLÓRA TERJED KI, SEMMIYLEN MÁS SZEMÉLYRE NEM. AZ SEIT, ANNAK TISZTSÉGVISELŐI, VEZETŐI, LEÁNYVÁLLALATAI ÉS DOLGOZÓI SEMMILYEN ESETBEN NEM VONHATÓK FELELŐSSÉGRE SEMMIFÉLE KÖZVETETT, SPECIÁLIS VAGY BÜNTETŐ JELLEGŰ KÁRÉRT, AMI A TERMÉKEK HASZNÁLATÁBÓL, JAVÍTÁSÁBÓL VAGY BESZERELÉSÉBŐL SZÁRMAZIK, FÜGGETLENÜL ATTÓL, HOGY EZEK A KÁROK SZERZŐDÉSEN BELÜLI VAGY KÍVÜLI KÁROKOZÁSBÓL SZÁRMAZNAK-E, ÉS TEKINTET NÉLKÜL A VÉTSÉGRE, HANYAGSÁGRA VAGY OBJEKTÍV FELELŐSSÉGRE, VAGY ARRA, HOGY AZ SEIT ELŐZETESEN ÉRTESÜLT-E AZ ILYEN KÁROK LEHETŐSÉGÉRŐL. AZ SEIT KIFEJEZETTEN NEM VÁLLAL FELELŐSSÉGET SEMMILYEN KELETKEZŐ KÖLTSÉGÉRT, PÉLDÁUL A NYERESÉG VAGY ÁRBEVÉTEL AKÁR KÖZVETLEN, AKÁR KÖZVETETT ELMARADÁSÁÉRT, A BERENDEZÉSEK ELVESZTÉSÉÉRT VAGY HASZNÁLHATATLANNÁ VÁLÁSÁÉRT, SZOFTVEREK ÉS ADATOK ELVESZTÉSÉÉRT, A PÓTLÁS KÖLTSÉGEIÉRT, HARMADIK FÉL KÖVETELÉSEIÉRT ÉS EGYÉB KÖLTSÉGEKÉRT. A JELEN KORLÁTOZOTT JÓTÁLLÁSBAN SEMMI NEM KÍSÉRELHETI MEG KIZÁRNI VAGY KORLÁTOZNI A SEIT FELELŐSSÉGÉT HALÁL VAGY SZEMÉLYI SÉRÜLÉS ESETÉN, AMELY ANNAK HANYAGSÁGÁBÓL VAGY TISZTESSÉGTELEN MEGTÉVESZTÉSBŐL ERED, ILLETVE OLYAN MÉRTÉKNÉL, AMELYET A VONATKOZÓ TÖRVÉNYEK NEM TUDNAK KIZÁRNI VAGY KORLÁTOZNI. Ha igénybe kívánja venni a garanciális szolgáltatást, lépjen kapcsolatba az ügyfélszolgálattal javítási engedélyszámért (RMA). A vásárlók a jótállással kapcsolatos igényeikkel az SEIT nemzetközi vevőszolgálati hálózatához fordulhatnak az APC honlapján keresztül: Válassza ki a megfelelő országot a legördülő listából. Kattintson a Támogatás hivatkozásra a honlap tetején a helyi vevőszolgálattal való kapcsolatfelvételhez szükséges tudnivalókért. A termék visszaküldésekor a szállítási költség előre fizetendő. A termékhez mellékelni kell a felmerült probléma rövid leírását, valamint a vásárlás dátumát és helyét igazoló blokkot. 18

21

22 APC by Schneider Electric Világszintű Vevőszolgálat A jelen, illetve bármely más APC by Schneider Electric termékhez ingyenes vevőszolgálati támogatás vehető igénybe az alábbi módokon: Látogasson el az APC by Schneider Electric honlapjára, ahol az APC Tudásbázisban megtalálhatja a megfelelő dokumentumokat, valamint kérdéseket tehet fel a vevőszolgálatnak. (vállalati központ) Kapcsolódjon az APC by Schneider Electric honosított webhelyéhez, ahol megtalálhatja az adott országra vonatkozó vevőszolgálati információkat. Globális terméktámogatás az APC Tudásbázisban való keresési lehetőséggel és e-terméktámogatás segítségével. Lépjen kapcsolatba az APC by Schneider Electric vevőszolgálatával telefonon vagy ben. Helyi központok az egyes országokban: lásd a contact honlapot. A helyi vevőszolgálati lehetőségek igénybevételével kapcsolatban forduljon az APC by Schneider Electric képviseletéhez vagy ahhoz a kereskedőhöz, akitől az APC by Schneider Electric terméket beszerezte APC by Schneider Electric. A Smart-UPS és a PowerChute a Schneider Electric Industries S.A.S. vagy leányvállalatai tulajdona. Minden más védjegy az adott tulajdonosé. HU B 08/2014
