1 Épületszerkezettani munkarész mőszaki leírás Bábszínház az alsógödi Szakáts-kertben Kohout Dávid Komplex 2 Tervezıi szakirány, Középülettervezési Tanszék épületszerkezeti konzulens: Dr. Czeglédi Ottó építész konzulens: Szabó Levente DLA 1

2 Bábszínház kiviteli terve Mőszaki leírás Tartalom Általános tervismertetés Helyiségkönyvtár Akadálymentesítés Irományok mőszaki leírás - rétegrendek Mellékletek Tárgy: Bábszínház kiviteli terve, kivitelezési munkarész 2131, Göd, Szakáts-kert. Hrsz: 783, 935 Építtetı: Göd Város Önkormányzat Polgármesteri Hivatala, Polgármester: Markó József 2131, Göd, Pesti utca 81. Az építésügyi hatósági eljárásokról, valamint a telekalakítási és az építészeti-mőszaki dokumentációk tartalmáról szóló 37/2007. (XII.13.) ÖTM rendelet alapján kijelentjük, hogy a tervezett építészetimőszaki megoldás megfelel a vonatkozó jogszabályoknak, általános érvényő és eseti elıírásoknak, így különösen a környezetvédelmi elıírásoknak, a statikai, az életvédelmi és az égéstermékelvezetıkre vonatkozó követelményeknek. A jogszabályokban meghatározottaktól eltérés engedélyezése nem szükséges. A vonatkozó nemzeti szabványtól eltérı mőszaki megoldást nem alkalmaztam. Az építmény tervezésekor alkalmazott mőszaki megoldás az Étv. 31. (2) bekezdés c)-h) pontjában meghatározott követelményeknek megfelel. Az építési tevékenységgel érintett építmény azbesztet nem tartalmaz. Az általam tervezett épület megfelel az épületenergetikai követelményeknek, és az ezt igazoló számítást a külön jogszabályi elıírások szerint a Komplex 1 tárgy keretein belül elkészítettem. (archiválva, itt nem csatolva) Építészeti munkarész: Földszinti alaprajz m=1:50 Galéria alaprajz m=1:50 A-A metszet m=1:20 B-B metszet m=1:20 C-C metszet m=1:50 Nyugati homlokzat m=1:50 Északi homlokzat m=1:50 Keleti homlokzat m=1:50 Déli homlokzat m=1:50 Csomópontok 7db. m=1:10 Rétegrendek 14db. 2

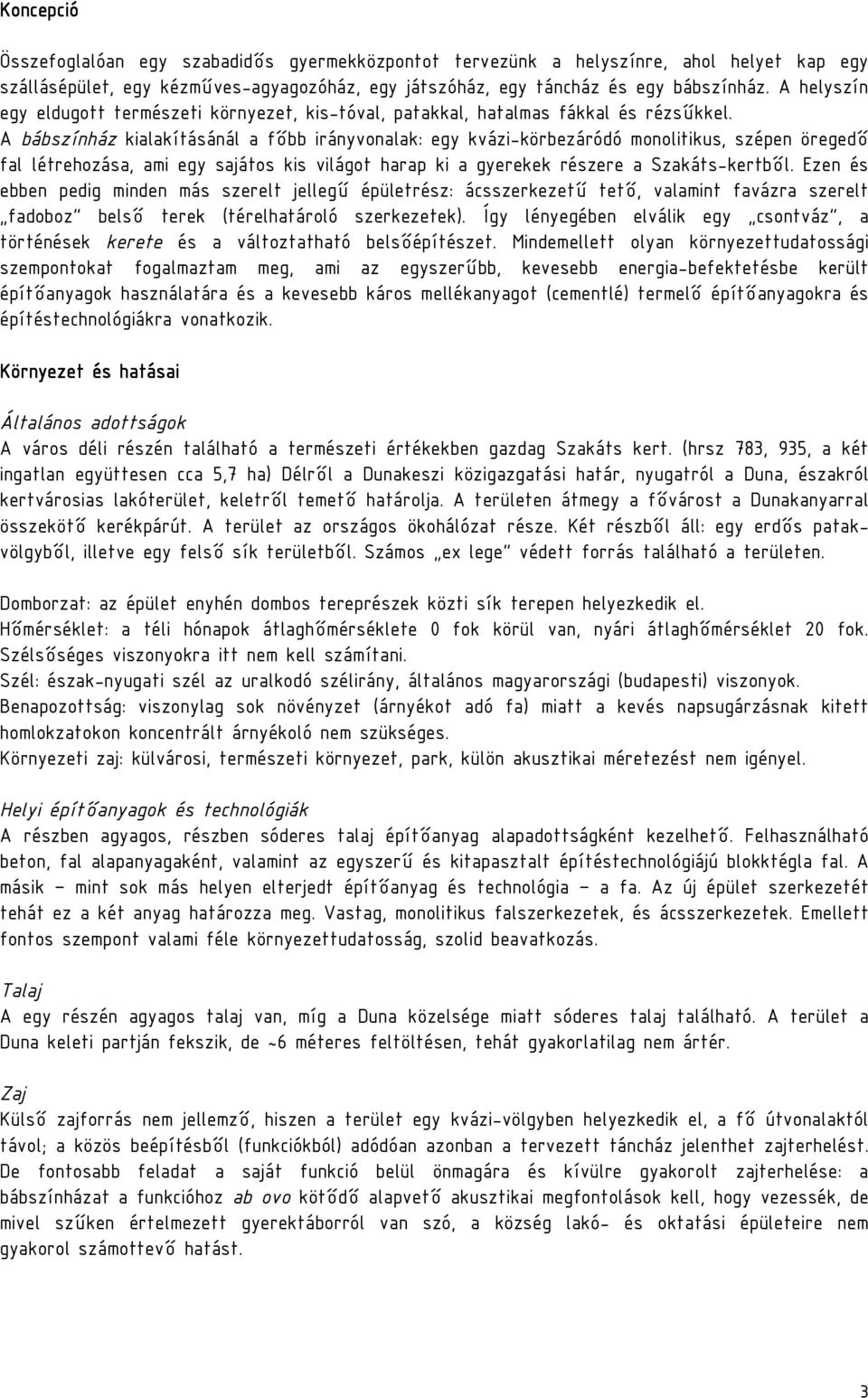

3 Koncepció Összefoglalóan egy szabadidıs gyermekközpontot tervezünk a helyszínre, ahol helyet kap egy szállásépület, egy kézmőves-agyagozóház, egy játszóház, egy táncház és egy bábszínház. A helyszín egy eldugott természeti környezet, kis-tóval, patakkal, hatalmas fákkal és rézsőkkel. A bábszínház kialakításánál a fıbb irányvonalak: egy kvázi-körbezáródó monolitikus, szépen öregedı fal létrehozása, ami egy sajátos kis világot harap ki a gyerekek részere a Szakáts-kertbıl. Ezen és ebben pedig minden más szerelt jellegő épületrész: ácsszerkezető tetı, valamint favázra szerelt fadoboz belsı terek (térelhatároló szerkezetek). Így lényegében elválik egy csontváz, a történések kerete és a változtatható belsıépítészet. Mindemellett olyan környezettudatossági szempontokat fogalmaztam meg, ami az egyszerőbb, kevesebb energia-befektetésbe került építıanyagok használatára és a kevesebb káros mellékanyagot (cementlé) termelı építıanyagokra és építéstechnológiákra vonatkozik. Környezet és hatásai Általános adottságok A város déli részén található a természeti értékekben gazdag Szakáts kert. (hrsz 783, 935, a két ingatlan együttesen cca 5,7 ha) Délrıl a Dunakeszi közigazgatási határ, nyugatról a Duna, északról kertvárosias lakóterület, keletrıl temetı határolja. A területen átmegy a fıvárost a Dunakanyarral összekötı kerékpárút. A terület az országos ökohálózat része. Két részbıl áll: egy erdıs patakvölgybıl, illetve egy felsı sík területbıl. Számos ex lege védett forrás található a területen. Domborzat: az épület enyhén dombos tereprészek közti sík terepen helyezkedik el. Hımérséklet: a téli hónapok átlaghımérséklete 0 fok körül van, nyári átlaghımérséklet 20 fok. Szélsıséges viszonyokra itt nem kell számítani. Szél: észak-nyugati szél az uralkodó szélirány, általános magyarországi (budapesti) viszonyok. Benapozottság: viszonylag sok növényzet (árnyékot adó fa) miatt a kevés napsugárzásnak kitett homlokzatokon koncentrált árnyékoló nem szükséges. Környezeti zaj: külvárosi, természeti környezet, park, külön akusztikai méretezést nem igényel. Helyi építıanyagok és technológiák A részben agyagos, részben sóderes talaj építıanyag alapadottságként kezelhetı. Felhasználható beton, fal alapanyagaként, valamint az egyszerő és kitapasztalt építéstechnológiájú blokktégla fal. A másik mint sok más helyen elterjedt építıanyag és technológia a fa. Az új épület szerkezetét tehát ez a két anyag határozza meg. Vastag, monolitikus falszerkezetek, és ácsszerkezetek. Emellett fontos szempont valami féle környezettudatosság, szolid beavatkozás. Talaj A egy részén agyagos talaj van, míg a Duna közelsége miatt sóderes talaj található. A terület a Duna keleti partján fekszik, de ~6 méteres feltöltésen, tehát gyakorlatilag nem ártér. Zaj Külsı zajforrás nem jellemzı, hiszen a terület egy kvázi-völgyben helyezkedik el, a fı útvonalaktól távol; a közös beépítésbıl (funkciókból) adódóan azonban a tervezett táncház jelenthet zajterhelést. De fontosabb feladat a saját funkció belül önmagára és kívülre gyakorolt zajterhelése: a bábszínházat a funkcióhoz ab ovo kötıdı alapvetı akusztikai megfontolások kell, hogy vezessék, de mivel szőken értelmezett gyerektáborról van szó, a község lakó- és oktatási épületeire nem gyakorol számottevı hatást. 3

4 Helyiségkönyvtár Megnevezés Padlóburkolat Alapterület /m2/ - nettó földszint Iroda Gumipadló 3,57 Gépészeti h. 1 Gumipadló 5,7 Fogadó, ruhatár Gumipadló 42,01 Pelenkázó helyiség Gumipadló 2,00 m.s. WC kerámia 2,77 Fiú és lány WC kerámia 7,96 Közlekedı Gumipadló 14,13 Elıadó Gumipadló 14,84 Bábterem Padlószınyeg, gumipadló 62,97 Tároló Gumipadló 8,3 Szellızı-gépház Gumipadló 6,88 földszint összesen 170,43 m 2 Galéria összesen padlószınyeg 35,33 m 2 A komplex akadálymentesítés megvalósítása A területre való lejutás két ponton akadálymentesen lehetséges: a tervezett szállásépület felıl, valamint az iskola felıl. A bábszínház udvarán a vörösfenyı burkolaton keresztül küszöbmentes bejutás lehetséges az épületbe. Az általam tervezett mozgássérült WC megfelel a MSZ meghatározásainak. Továbbá az épületben az akadálymentes közlekedés, nyílások mérete mindenhol megfelelı. 4

5 Alkalmazott anyagok, szerkezetek Tartószerkezeti rendszer Az épület elsı szerkezeti rendszere falas, 44cm-es PTH kerámia falazóblokkból készül, hagyományos falazási technológiával. Monolit vasbeton oszlopokat alkalmazunk, amelyek a 44-es falba bevéséssel, Heratekta bennmaradó zsaluzattal készülnek. Az épület másik fı tartószerkezeti rendszere a favázas rendszer. Rétegelt, ragasztott fa tartók és pillérek alkotják az épület belsı tartószerkezetét. A fa pilléreket és a fa tartószerkezeti elemeket a vasbeton pincefalhoz és egymáshoz Simpson Strong-Tie galvanizált acél rögzítıelemekkel rögzítjük, tartószerkezeti tervek és a gyártó utasításai szerint. Áthidalók A külsı nyílások felett a falazóblokkokkal rendszerazonos, PTH S elemmagas áthidaló készül, a termékismertetık utasításainak szigorú betartása mellett. Az áthidalókat a gyártó utasításainak megfelelıen szakszerően kell elhelyezni. A kiugró galéria-részen fa keretszerkezettel készül vaktok az ablakoknak, egyben kiváltó is. Vízszigetelések Vízszigetelésnek 3mm vtg. modifikált bitumenes lemez talajnedvesség elleni szigetelés alkalmazható, a gyártó utasításai szerint. Páradiffuzió A hıszigetelés alatt a páravédelmi-, felette pedig a gıznyomást kiegyenlítı rétegrıl gondoskodni kell, a felgyülemlett pára szabadba történı kivezetésével. Törekedni kell arra, hogy az építés során bevitt technológiai nedvesség legkésıbb a szigetelések építésének idıpontjáig eltávozzon a szerkezetekbıl. Minden esetben gondoskodni kell az esetleg bennmaradó nedvesség páradiffúziós hatásának kezelésérıl, a keletkezı pára szabadba történı kivezetésével. Bádogos szerkezetek A bádogos szerkezetek forrasztott fedéssel, illetve csúszókorcos átlapolással csatlakoznak egymáshoz. Dilatációról gondoskodni kell, melyet min. 5 méterenként el kell készíteni csúszókorcos dilatációképzéssel. A gyártó alkalmazási utasításait és ezeknek megfelelıen a szükséges segédszerkeztetket akkor is be kell tartani, ha véletlenül a kiviteli terv azokra nem tér ki! (vö. héjalás!) Lábazati szigetelések Az épület körüli járda és a külsı fal csatlakozásánál a csapadékvíz elleni védelemre lábazati vízszigetelés készül, a falakra ill. a nyílászáró fogadóelemeire felhajtott szigetelı lemez formájában. (vö. Hıszigetelések!) Üzemi víz elleni szigetelések Bevonatszigetelés + rugalmas, vízzáró ragasztóba ragasztott kerámia A vizesblokkban üzemi víz elleni felületfolytonos, kent bevonatszigetelés készül (legalább 2 rétegben felhordott, rugalmas bevonat: SIKAGARD 64 N/DEITERMANN SUPERFLEX 1, MAPELASTIC). Függıleges felületre az elıírások szerinti felvezetési magasságig (lábazat: padlóburkolat + 25 cm; mosdó, és annak 60 cm-es környezetében: mosdó + 30 cm; zuhanyzó: a csempe falburkolat teljes magasságában) szükséges a bevonatszigetelést felhordani. A szigetelési munkák során az anyagok és technológiák tekintetében a gyártó cég elıírásai, illetve technológiai meghatározásai az irányadók. A szigetelés aljzatát a határoló falaktól peremszigeteléssel elválasztott (POLIFOAM habszalag vagy AUSTROTHERM AT-PE) aljzatbeton képezi. A szigetelés a kellısített aljzatra kerül, közvetlenül a padló- és falburkolati rétegrendek alá. Az 5

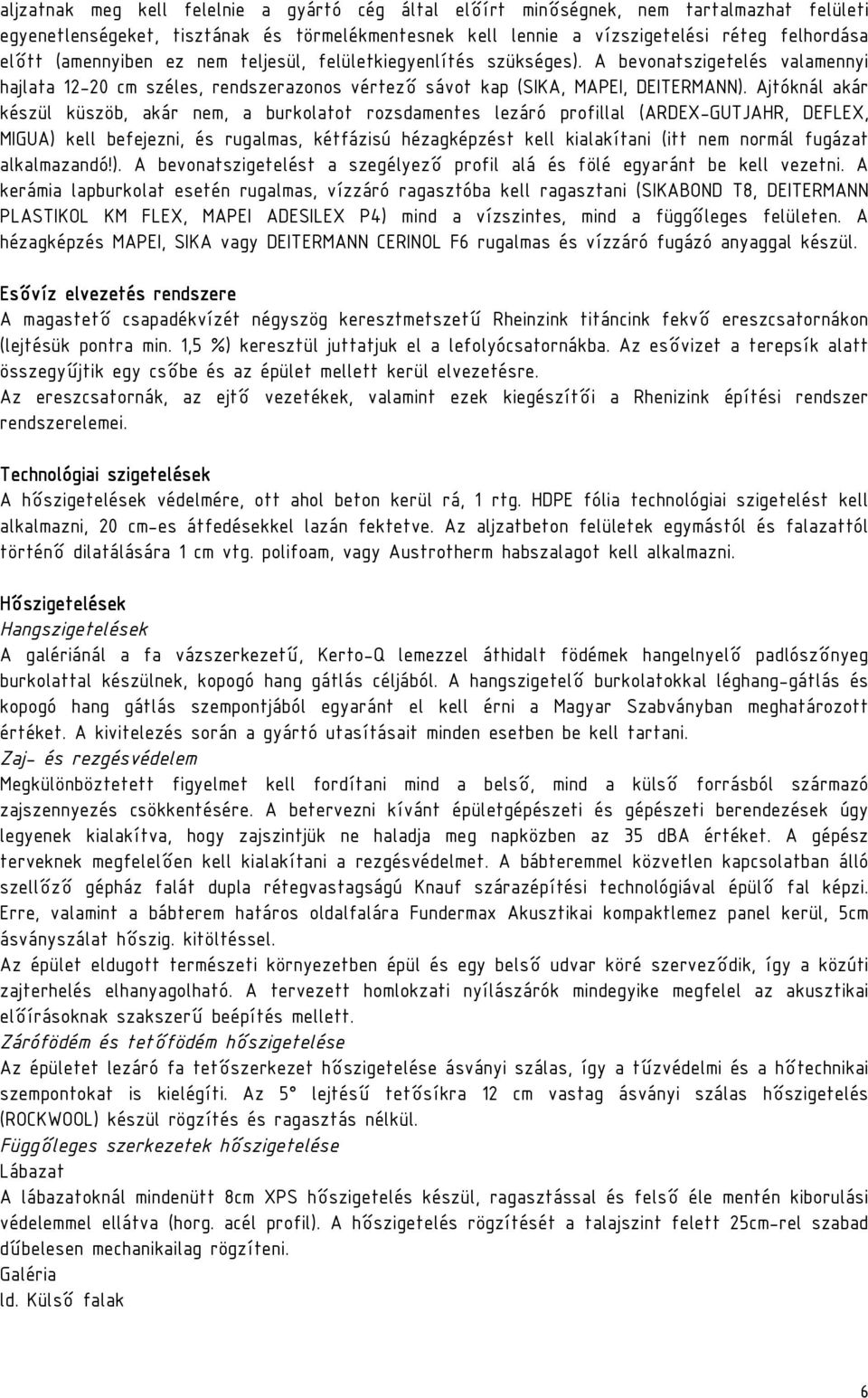

6 aljzatnak meg kell felelnie a gyártó cég által elıírt minıségnek, nem tartalmazhat felületi egyenetlenségeket, tisztának és törmelékmentesnek kell lennie a vízszigetelési réteg felhordása elıtt (amennyiben ez nem teljesül, felületkiegyenlítés szükséges). A bevonatszigetelés valamennyi hajlata cm széles, rendszerazonos vértezı sávot kap (SIKA, MAPEI, DEITERMANN). Ajtóknál akár készül küszöb, akár nem, a burkolatot rozsdamentes lezáró profillal (ARDEX-GUTJAHR, DEFLEX, MIGUA) kell befejezni, és rugalmas, kétfázisú hézagképzést kell kialakítani (itt nem normál fugázat alkalmazandó!). A bevonatszigetelést a szegélyezı profil alá és fölé egyaránt be kell vezetni. A kerámia lapburkolat esetén rugalmas, vízzáró ragasztóba kell ragasztani (SIKABOND T8, DEITERMANN PLASTIKOL KM FLEX, MAPEI ADESILEX P4) mind a vízszintes, mind a függıleges felületen. A hézagképzés MAPEI, SIKA vagy DEITERMANN CERINOL F6 rugalmas és vízzáró fugázó anyaggal készül. Esıvíz elvezetés rendszere A magastetı csapadékvízét négyszög keresztmetszető Rheinzink titáncink fekvı ereszcsatornákon (lejtésük pontra min. 1,5 %) keresztül juttatjuk el a lefolyócsatornákba. Az esıvizet a terepsík alatt összegyőjtik egy csıbe és az épület mellett kerül elvezetésre. Az ereszcsatornák, az ejtı vezetékek, valamint ezek kiegészítıi a Rhenizink építési rendszer rendszerelemei. Technológiai szigetelések A hıszigetelések védelmére, ott ahol beton kerül rá, 1 rtg. HDPE fólia technológiai szigetelést kell alkalmazni, 20 cm-es átfedésekkel lazán fektetve. Az aljzatbeton felületek egymástól és falazattól történı dilatálására 1 cm vtg. polifoam, vagy Austrotherm habszalagot kell alkalmazni. Hıszigetelések Hangszigetelések A galériánál a fa vázszerkezető, Kerto-Q lemezzel áthidalt födémek hangelnyelı padlószınyeg burkolattal készülnek, kopogó hang gátlás céljából. A hangszigetelı burkolatokkal léghang-gátlás és kopogó hang gátlás szempontjából egyaránt el kell érni a Magyar Szabványban meghatározott értéket. A kivitelezés során a gyártó utasításait minden esetben be kell tartani. Zaj- és rezgésvédelem Megkülönböztetett figyelmet kell fordítani mind a belsı, mind a külsı forrásból származó zajszennyezés csökkentésére. A betervezni kívánt épületgépészeti és gépészeti berendezések úgy legyenek kialakítva, hogy zajszintjük ne haladja meg napközben az 35 dba értéket. A gépész terveknek megfelelıen kell kialakítani a rezgésvédelmet. A bábteremmel közvetlen kapcsolatban álló szellızı gépház falát dupla rétegvastagságú Knauf szárazépítési technológiával épülı fal képzi. Erre, valamint a bábterem határos oldalfalára Fundermax Akusztikai kompaktlemez panel kerül, 5cm ásványszálat hıszig. kitöltéssel. Az épület eldugott természeti környezetben épül és egy belsı udvar köré szervezıdik, így a közúti zajterhelés elhanyagolható. A tervezett homlokzati nyílászárók mindegyike megfelel az akusztikai elıírásoknak szakszerő beépítés mellett. Zárófödém és tetıfödém hıszigetelése Az épületet lezáró fa tetıszerkezet hıszigetelése ásványi szálas, így a tőzvédelmi és a hıtechnikai szempontokat is kielégíti. Az 5 lejtéső tetısíkra 12 cm vastag ásványi szálas hıszigetelés (ROCKWOOL) készül rögzítés és ragasztás nélkül. Függıleges szerkezetek hıszigetelése Lábazat A lábazatoknál mindenütt 8cm XPS hıszigetelés készül, ragasztással és felsı éle mentén kiborulási védelemmel ellátva (horg. acél profil). A hıszigetelés rögzítését a talajszint felett 25cm-rel szabad dőbelesen mechanikailag rögzíteni. Galéria ld. Külsı falak 6

7 Külsı falak A falaknak Pa szélnyomásnak, és 1 l / perc csapóesınek kell ellenállniuk. A falaknak meg kell felelniük a vonatkozó tőzvédelmi szabályzatban rögzített tőzállósági határértéknek. A külsı falak 44 cm vtg. POROTHERM N+F égetett agyag kézi falazóblokkból Hf50-mc falazó meszes habarccsal. A falakra alapozással ellátott Revco Szilikon kültéri festék (RAL 9003) kerül. Tetıszerkezet,, héjalás A tetıszerkezet rétegelt ragasztott faáruból készül, Simpson Strong-Tie galvanizált acél kapcsolati szerkezetekkel. A fa szerkezeteket tőz-, gomba- és rovar elleni védelemmel el kell látni, mely áztatásos eljárással készül. A tetıszerkezetre 27mm vtg. nyers Kerto-Q födémlemez, fóliázás, majd ellenlécezés kerül, melyeket szintén kezelni kell. Továbbá kiegészítı hıszigetelés, és az átszellızı légrést biztosító 7,5cm-es ellenlécezést és az alátétdszekázatot is. A fedés, valamint a galéria homlokzatburkolatának anyagát Rheinzink titáncink lemezfedés adja, kétállókorcos technológiával. Az alacsony-hajlásszögő félnyeregtetıknél (5 ) min. 7cm átszellızı légrést, min. 5-5cm beszellızı és kiszellızı keresztmetszetet kell biztosítani. A rendszerazonos szellızı alátétfóliát az alátétdeszkázatra 20cm-es laza átlapolásokkal fektetve mindenütt alkalmazni kell. Állófércek beépítését biztosítani kell, a tervlapokon megjejölt sávban, valamint a gyártó utasításainak megfelelıen! A fedés kialakításánál a rendszer rendszerelemeit kell alkalmazni. Falburkolatok Vakolás A külsı falak belsı oldalán és a belsı falak mindkét oldalán 1-1,5 cm vtg. Hf50-mc falazó meszes habarcsból simított vakolat készül, Revco Szilikon kültéri festékkel festve, alapozva (RAL 9003). A vakolattal szemben támasztott síkeltérési követelmény 1,0 méteren belül ±1 mm. Ez azt jelenti, hogy 3 fokos beesı fényben tónuseltérés nem lehet észlelhetı. Belsı válaszfalak - Knauf CW profilra szerelt, gipszkartonra és kieg. tartóvázra szerelt Fundermax Interior beltéri kompaktlemez Gyártás, felépítés A Fundermax kompaktlemezek többrétegő lemezek, amelyek magja egy 43, nagynyomáson préselt különleges papírréteg. A magréteget eztán bevonják dekorlemezzel és akryl-gyantával. Létezik az alumínium-mag erısítéső lemez is. A lemez lényegében fenolgyantával impregnált nátronpapír, 220g/m2 (nem újrahasznosított minıségi megfontolások miatt). 7

8 Szállítás, tárolás A lemezek széleire és sarkaira vigyázni kell, noha az EN 438-as szabvány szerinti kopásállóságú. Tárolási útmutató. Megmunkálás A HPL kompaktlemezek 4,0-15,0 mm vastagságban és maximum 4100 x 1850 mm méretben kaphatóak. A normál kompaktlemezekhez hasonló módon, keményfémszerszámmal (kézi fúrás HSS spirálfúróval, állványos fúrógépekkel, keményfém-fúróval vagy megfelelı CNC berendezéssel) munkálják meg. Kérésre a kompaktlemezeket a gyárban méretre vágják, perforálják stb. és a maradékkal együtt szállítják. (további megmunkálás: marás keményfémlapkával felszerelt szerszámmal és kézi felsımaróval, éllekerekítésre és horonyvágásra alkalmas elektromos kézimaróval, vagy CNC megmunkálóközponton) Dilatációképzés: az egyik legérzékenyebb pontja a kompaktlemeznek a dilatációja. Minimum 2mm dilatációs hézagot kell a lemezek közt hagyni, valamint olyan rögzítést, ami lokális mozgásokat megenged. 8

9 Ragasztás kizárólag egy irányban, egy koordináta-tengely mentén! (elızı ábra) Rögzítés A tervben CW-profilvázas gipszkarton hátszerkezetre rögzítjük az Interior lemezeket, gyalult távtartókra (átszellızés). A ragasztó Plastiment SIKA - SIKA Tack Panel és kétoldalú Poliuretán ragasztó, vagy Sikaflex 252, Teroson Terostat 92, Henelit Pyrmoflex-S ICEMA 145/454. A ragasztógyártó elıírásait követve kell beépíteni az anyagot! Egyeztetni kell a ragasztó és az aljzatszerkezet (gyalult fa vagy alu profil) kompatibilitását! Ragasztás kizárólag egy irányban, egy koordináta-tengely mentén! 9

10 Vizes helyiségek A vizes helyiségekbe tervezett szerelıfalak impregnált gipszkartonból készülnek, alkalmasnak kell lenniük a gépészeti szerelvények befogadására. A válaszfalakban a gépészeti és elektromos vezetékeket hagyományos technikával helyezik el. A nagyobb keresztmetszető vezetékek elhelyezhetısége érdekében ahol szükséges elıtétfalat kell készíteni gipszkartonból a helyiségnek megfelelı minıségben (tőzgátló gipszkarton, impregnált gipszkarton stb.). A vizes helyiségekben kizárólag impregnált gipszkarton alkalmazható. A vizes helyiségeknél a gipszkarton falra a szokásos módon felvezetik a kent szigetelést (SIKAGARD 64 N/DEITERMANN SUPERFLEX 1, MAPELASTIC), lábazat: padlóburkolat + 25 cm; mosdó, és annak 60 cm-es környezetében: mosdó + 30 cm; zuhanyzó: a csempe falburkolat teljes magasságában. A Fundermax lemezek mivel vízállóak, az egyedi mosdók, tolóajtók (a tolóajtók mindenütt) Interior lemezekbıl készülnek. (példák) A beltérben az bábterem akusztikai falán, valamint teljes belsı burkolatként kerül alkalmazásra az általános kivitelezési útmutatásoknak és a kiviteli terveknek (tervlapok) megfelelıen! A falaknak emellett 75 kg-os lökıerıt, illetve 90 J értékő lengıterhet kell elviselniük. A falak teherbíró képessége 500 N/m 2 legyen. A falaknak a nedvesség okozta káros alakváltozásokkal szemben ellenállónak kell lenniük 20 fok Celsius környezeti hımérséklet és 75-90%-os páratartalom mellett. A rajzokon jelölt válaszfalaknak a beépítésükkor hatályos tőzvédelmi elıírásokban rögzített tőzállósági értékkel kell rendelkezniük. Minden fal meg kell, hogy feleljen a vonatkozó tőzvédelmi elıírásoknak. Vizsgálatok, engedélyek Tőzállósági tulajdonságok és építıanyag osztályozás: - Euroclass B-s2, d mm-re, EN szerint - B1, Q1, TR1 nehezen éghetı >= 2 mm, ÖNORM B szerint - B1 nehezen gyúlékony 4-10 mm, DIN 4102 szerint - M1, 2-20 mm, NFP szerint - Égési mutató: 5 (200 ).3 VKF Schweiz szerint 10

11 - Z Általános építés-felügyeleti engedély / DIBT - AT AT 1036 Általános építés-felügyeleti engedély / CSTB Magyarországra érvényes dokumentumok - EME engedély A-1103/ EME utóellenırzési Jegyzıkönyv - Tőzvédelmi Megfelelıségi Igazolás - Alkalmazástechnikai leírás magyar nyelven Padlóburkolatok Minden padlóburkolást és egyéb járófelület-burkolást a hatályos Magyar Szabványok minıségi és mőszaki elıírásainak megfelelıen kell elvégezni. Aljzatok Aljzatok alatt értjük a ragasztott burkolásra elıkészített padló és fal (pillér) felületeket. Az aljzatokkal szemben támasztott követelmények az alábbiak: - síkeltérés maximum 2 mm/m, - felületi érdesség maximum 1 mm, - átlagos szilárdság minimum C 12-nek megfelelı, - felületi nyomószilárdság minimum 0,9 kn/cm 2, - teljes repedésmentesség, - teljes pormentesség, - burkolati ragasztóanyag gyártója által meghatározott minimum és maximum víztartalom, - dilatációk a gyártója által meghatározott, de maximum 6 x 6 méteres mezıkben. Földszinti padlóburkolat A földszinten a fogadóban, az irodában, a gépészeti helyiségben, a bábterem egy részében, a szellızı gépházban és a raktárban ragasztott Norament színes gumipadló-burkolat készül. A vizes helyiségekben csúszásmentes kerámia lapburkolat készül, vízzáró ragasztóval 2 mm-es vízzáró fugával, a szükséges helyeken padlóösszefolyóval. Galéria burkolata A galéria burkolata ragasztott szınyegpadló. Általános elıírások padlóburkolatokhoz A padlóburkolatok megfelelıen elıkészített aljzatra, ragasztásos technikával hordandók fel. Az aljzat, a burkolóanyagok és a segédanyagok elıkészítése során a gyártók technológiai utasításait be kell tartani, különös tekintettel az esetleges nedvességtartalom beállítására, a munkahely megfelelı légállapotának (hımérséklet és nedvességtartalom), valamint az elkészült burkolatok terhelésekkel szemben történı védelmére a teljes szilárdulás idıszakára. A földszinti helyiségekben kizárólag padlófőtéssel kompatibilis ragasztóanyagú és saját-anyagú padlóburkolatokat szabad alkalmazni. Külsı nyílászárók Ablakok: Hofstadter Standard IV 68. Anyagukban természetes, hıhídmentes fa szerkezetek, a terveknek megfelelı nyitásirányoknak megfelelı vasalattal. A beépítés lég- és párazáró módon, kétfázisú, UV-álló tömítésekkel készüljön. A belsı könyöklı beltéri Interior kompaktlemez, a külsı titáncink párkány. A párkány 5%-os kifelé lejtéssel kell, hogy rendelkezzen. A fém párkánylefedések külsı élét legalább 20 cm-enként mechanikai rögzítéssel rögzített, 1,5 mm vastag horganyzott acél rögzítısávval kell merevíteni. A földszinti homlokzati portálok fa bordavázas Schüco FW 60+ AOT függönyfal szerkezetek, hıszigetelı üvegezéssel ellátva. (látszó profilszélesség: v = 50 mm; hıátbocsátási tényezı: u = 0,8 1,3 W/m 2 K; profilok belsı mélysége: mm; csapóesı állóság: R7 DIN/MSZ EN szerint; légáteresztés: A4 pren szerint, valamint bukó-nyíló, illetve eltolható felületek; hanggátlás: R w = 43 db) 11

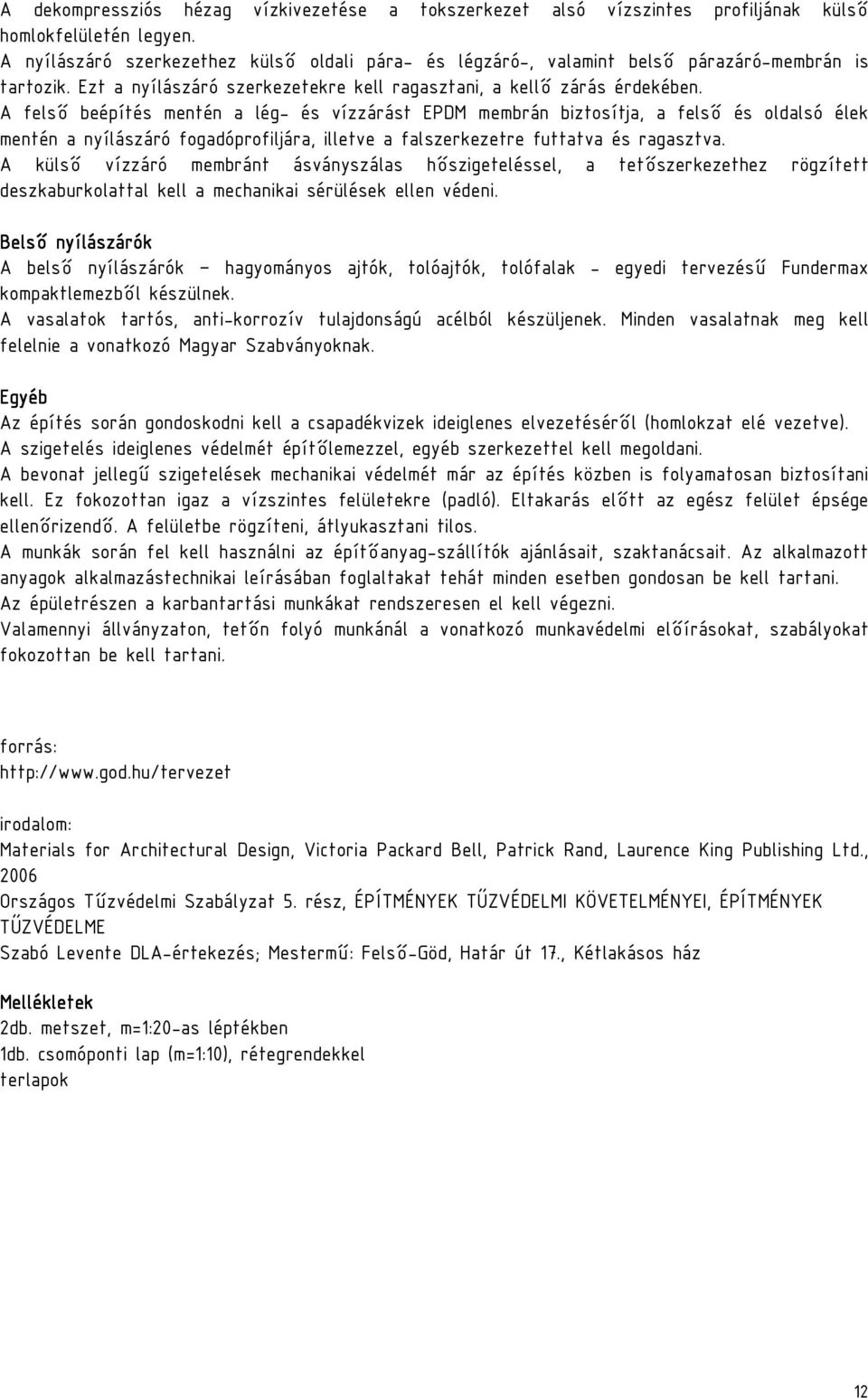

12 A dekompressziós hézag vízkivezetése a tokszerkezet alsó vízszintes profiljának külsı homlokfelületén legyen. A nyílászáró szerkezethez külsı oldali pára- és légzáró-, valamint belsı párazáró-membrán is tartozik. Ezt a nyílászáró szerkezetekre kell ragasztani, a kellı zárás érdekében. A felsı beépítés mentén a lég- és vízzárást EPDM membrán biztosítja, a felsı és oldalsó élek mentén a nyílászáró fogadóprofiljára, illetve a falszerkezetre futtatva és ragasztva. A külsı vízzáró membránt ásványszálas hıszigeteléssel, a tetıszerkezethez rögzített deszkaburkolattal kell a mechanikai sérülések ellen védeni. Belsı nyílászárók A belsı nyílászárók hagyományos ajtók, tolóajtók, tolófalak - egyedi tervezéső Fundermax kompaktlemezbıl készülnek. A vasalatok tartós, anti-korrozív tulajdonságú acélból készüljenek. Minden vasalatnak meg kell felelnie a vonatkozó Magyar Szabványoknak. Egyéb Az építés során gondoskodni kell a csapadékvizek ideiglenes elvezetésérıl (homlokzat elé vezetve). A szigetelés ideiglenes védelmét építılemezzel, egyéb szerkezettel kell megoldani. A bevonat jellegő szigetelések mechanikai védelmét már az építés közben is folyamatosan biztosítani kell. Ez fokozottan igaz a vízszintes felületekre (padló). Eltakarás elıtt az egész felület épsége ellenırizendı. A felületbe rögzíteni, átlyukasztani tilos. A munkák során fel kell használni az építıanyag-szállítók ajánlásait, szaktanácsait. Az alkalmazott anyagok alkalmazástechnikai leírásában foglaltakat tehát minden esetben gondosan be kell tartani. Az épületrészen a karbantartási munkákat rendszeresen el kell végezni. Valamennyi állványzaton, tetın folyó munkánál a vonatkozó munkavédelmi elıírásokat, szabályokat fokozottan be kell tartani. forrás: irodalom: Materials for Architectural Design, Victoria Packard Bell, Patrick Rand, Laurence King Publishing Ltd., 2006 Országos Tőzvédelmi Szabályzat 5. rész, ÉPÍTMÉNYEK TŐZVÉDELMI KÖVETELMÉNYEI, ÉPÍTMÉNYEK TŐZVÉDELME Szabó Levente DLA-értekezés; Mestermő: Felsı-Göd, Határ út 17., Kétlakásos ház Mellékletek 2db. metszet, m=1:20-as léptékben 1db. csomóponti lap (m=1:10), rétegrendekkel terlapok 12
