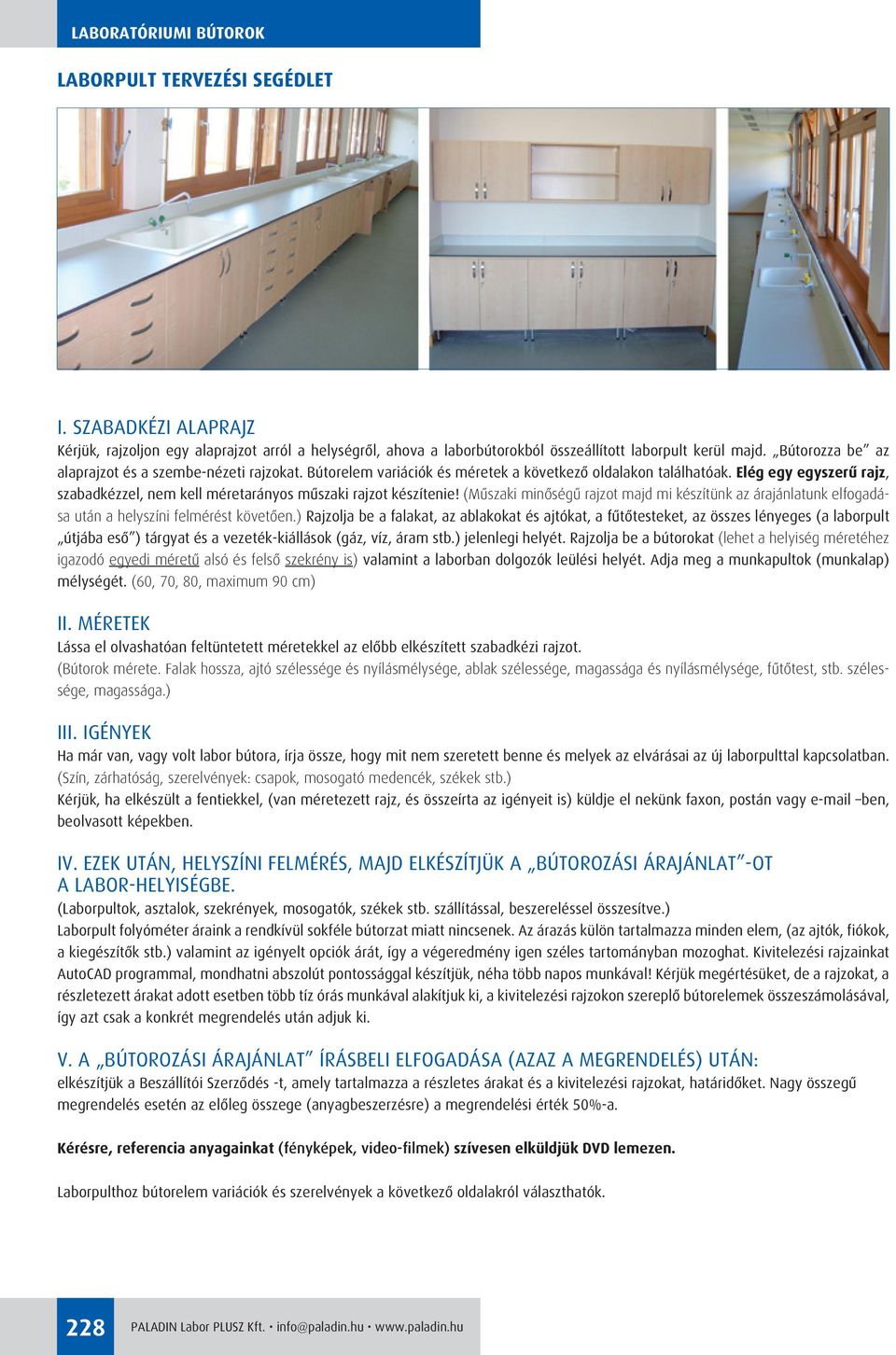

1 LABORPULT TERVEZÉSI SEGÉDLET I. SZABADKÉZI ALAPRAJZ Kérjük, rajzoljon egy alaprajzot arról a helységrôl, ahova a laborbútorokból összeállított laborpult kerül majd. Bútorozza be az alaprajzot és a szembe-nézeti rajzokat. Bútorelem variációk és méretek a következô oldalakon találhatóak. Elég egy egyszerû rajz, szabadkézzel, nem kell méretarányos mûszaki rajzot készítenie! (Mûszaki minôségû rajzot majd mi készítünk az árajánlatunk elfogadása után a helyszíni felmérést követôen.) Rajzolja be a falakat, az ablakokat és ajtókat, a fûtôtesteket, az összes lényeges (a laborpult útjába esô ) tárgyat és a vezeték-kiállások (gáz, víz, áram stb.) jelenlegi helyét. Rajzolja be a bútorokat (lehet a helyiség méretéhez igazodó egyedi méretû alsó és felsô szekrény is) valamint a laborban dolgozók leülési helyét. Adja meg a munkapultok (munkalap) mélységét. (60, 70, 80, maximum 90 cm) II. MÉRETEK Lássa el olvashatóan feltüntetett méretekkel az elôbb elkészített szabadkézi rajzot. (Bútorok mérete. Falak hossza, ajtó szélessége és nyílásmélysége, ablak szélessége, magassága és nyílásmélysége, fûtôtest, stb. szélessége, magassága.) III. IGÉNYEK Ha már van, vagy volt labor bútora, írja össze, hogy mit nem szeretett benne és melyek az elvárásai az új laborpulttal kapcsolatban. (Szín, zárhatóság, szerelvények: csapok, mosogató medencék, székek stb.) Kérjük, ha elkészült a fentiekkel, (van méretezett rajz, és összeírta az igényeit is) küldje el nekünk faxon, postán vagy ben, beolvasott képekben. IV. EZEK UTÁN, HELYSZÍNI FELMÉRÉS, MAJD ELKÉSZÍTJÜK A BÚTOROZÁSI ÁRAJÁNLAT -OT A LABOR-HELYISÉGBE. (Laborpultok, asztalok, szekrények, mosogatók, székek stb. szállítással, beszereléssel összesítve.) Laborpult folyóméter áraink a rendkívül sokféle bútorzat miatt nincsenek. Az árazás külön tartalmazza minden elem, (az ajtók, fiókok, a kiegészítôk stb.) valamint az igényelt opciók árát, így a végeredmény igen széles tartományban mozoghat. Kivitelezési rajzainkat AutoCAD programmal, mondhatni abszolút pontossággal készítjük, néha több napos munkával! Kérjük megértésüket, de a rajzokat, a részletezett árakat adott esetben több tíz órás munkával alakítjuk ki, a kivitelezési rajzokon szereplô bútorelemek összeszámolásával, így azt csak a konkrét megrendelés után adjuk ki. V. A BÚTOROZÁSI ÁRAJÁNLAT ÍRÁSBELI ELFOGADÁSA (AZAZ A MEGRENDELÉS) UTÁN: elkészítjük a Beszállítói Szerzôdés -t, amely tartalmazza a részletes árakat és a kivitelezési rajzokat, határidôket. Nagy összegû megrendelés esetén az elôleg összege (anyagbeszerzésre) a megrendelési érték 50%-a. Kérésre, referencia anyagainkat (fényképek, video-filmek) szívesen elküldjük DVD lemezen. Laborpulthoz bútorelem variációk és szerelvények a következô oldalakról választhatók. 228

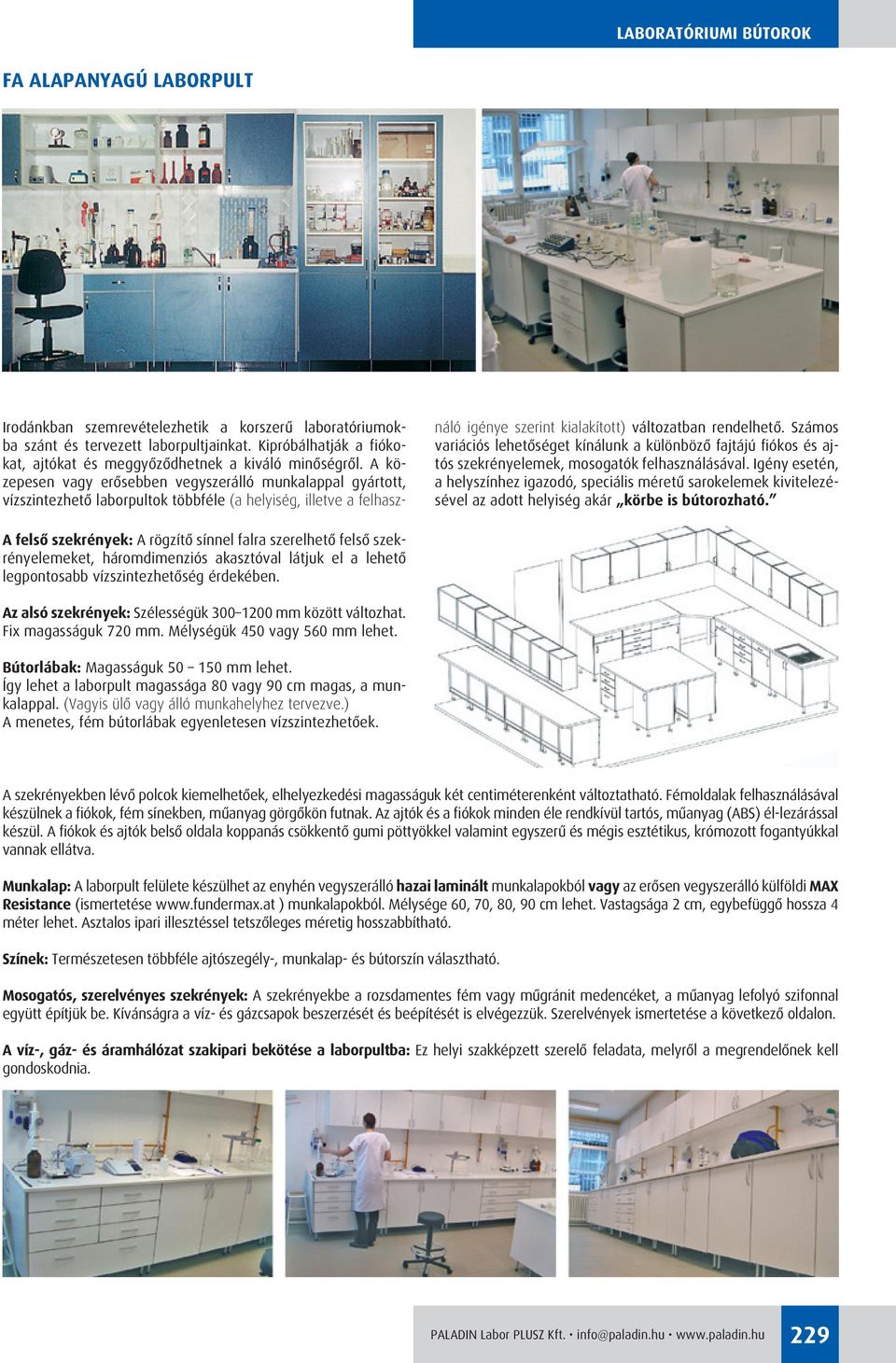

2 FA ALAPANYAGÚ LABORPULT Irodánkban szemrevételezhetik a korszerû laboratóriumokba szánt és tervezett laborpultjainkat. Kipróbálhatják a fiókokat, ajtókat és meggyôzôdhetnek a kiváló minôségrôl. A közepesen vagy erôsebben vegyszerálló munkalappal gyártott, vízszintezhetô laborpultok többféle (a helyiség, illetve a felhasználó igénye szerint kialakított) változatban rendelhetô. Számos variációs lehetôséget kínálunk a különbözô fajtájú fiókos és ajtós szekrényelemek, mosogatók felhasználásával. Igény esetén, a helyszínhez igazodó, speciális méretû sarokelemek kivitelezésével az adott helyiség akár körbe is bútorozható. A felsô szekrények: A rögzítô sínnel falra szerelhetô felsô szekrényelemeket, háromdimenziós akasztóval látjuk el a lehetô legpontosabb vízszintezhetôség érdekében. Az alsó szekrények: Szélességük mm között változhat. Fix magasságuk 720 mm. Mélységük 450 vagy 560 mm lehet. Bútorlábak: Magasságuk mm lehet. Így lehet a laborpult magassága 80 vagy 90 cm magas, a munkalappal. (Vagyis ülô vagy álló munkahelyhez tervezve.) A menetes, fém bútorlábak egyenletesen vízszintezhetôek. A szekrényekben lévô polcok kiemelhetôek, elhelyezkedési magasságuk két centiméterenként változtatható. Fémoldalak felhasználásával készülnek a fiókok, fém sínekben, mûanyag görgôkön futnak. Az ajtók és a fiókok minden éle rendkívül tartós, mûanyag (ABS) él-lezárással készül. A fiókok és ajtók belsô oldala koppanás csökkentô gumi pöttyökkel valamint egyszerû és mégis esztétikus, krómozott fogantyúkkal vannak ellátva. Munkalap: A laborpult felülete készülhet az enyhén vegyszerálló hazai laminált munkalapokból vagy az erôsen vegyszerálló külföldi MAX Resistance (ismertetése ) munkalapokból. Mélysége 60, 70, 80, 90 cm lehet. Vastagsága 2 cm, egybefüggô hossza 4 méter lehet. Asztalos ipari illesztéssel tetszôleges méretig hosszabbítható. Színek: Természetesen többféle ajtószegély-, munkalap- és bútorszín választható. Mosogatós, szerelvényes szekrények: A szekrényekbe a rozsdamentes fém vagy mûgránit medencéket, a mûanyag lefolyó szifonnal együtt építjük be. Kívánságra a víz- és gázcsapok beszerzését és beépítését is elvégezzük. Szerelvények ismertetése a következô oldalon. A víz-, gáz- és áramhálózat szakipari bekötése a laborpultba: Ez helyi szakképzett szerelô feladata, melyrôl a megrendelônek kell gondoskodnia. 229

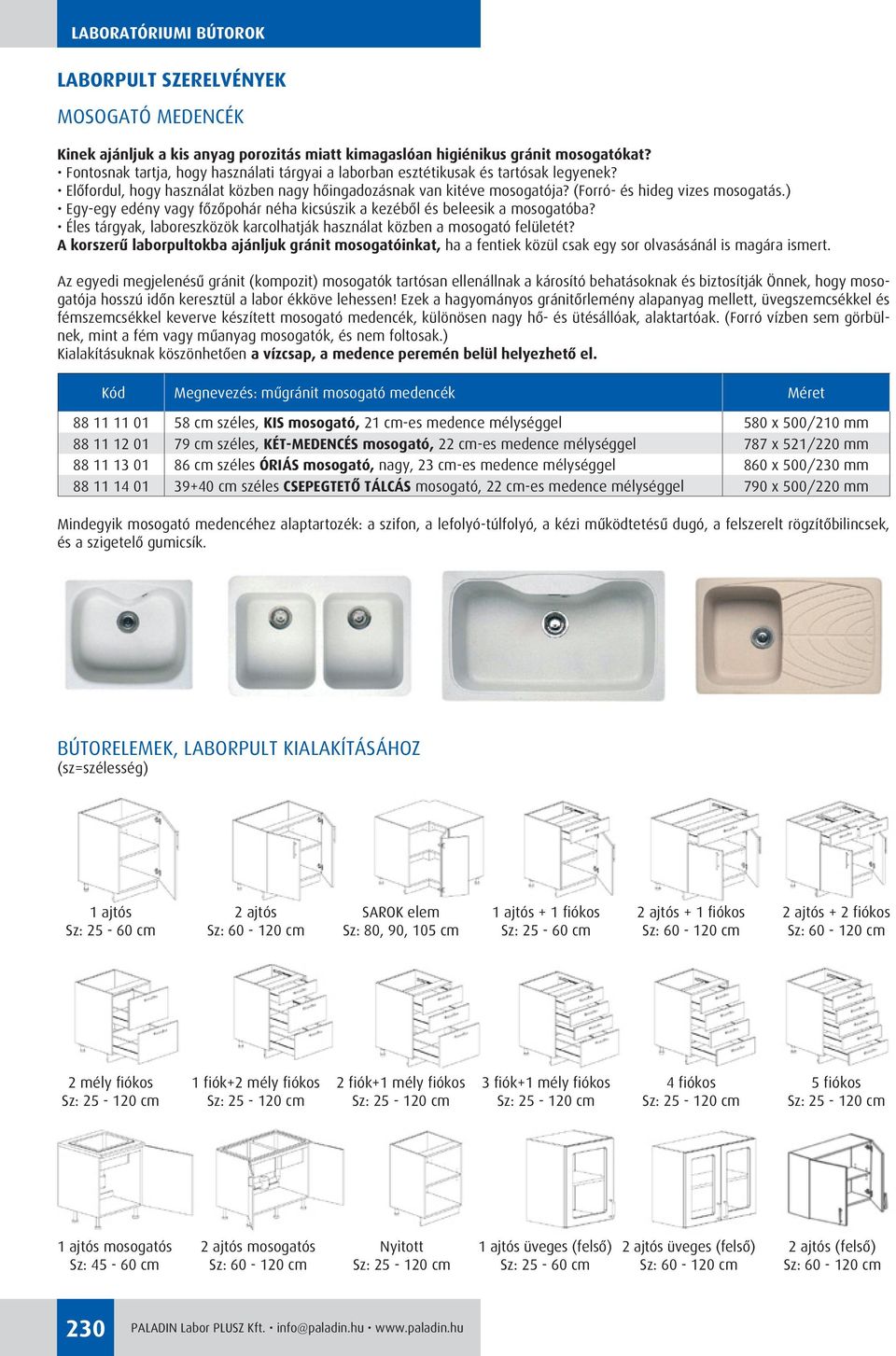

3 LABORPULT SZERELVÉNYEK MOSOGATÓ MEDENCÉK Kinek ajánljuk a kis anyag porozitás miatt kimagaslóan higiénikus gránit mosogatókat? Fontosnak tartja, hogy használati tárgyai a laborban esztétikusak és tartósak legyenek? Elôfordul, hogy használat közben nagy hôingadozásnak van kitéve mosogatója? (Forró- és hideg vizes mosogatás.) Egy-egy edény vagy fôzôpohár néha kicsúszik a kezébôl és beleesik a mosogatóba? Éles tárgyak, laboreszközök karcolhatják használat közben a mosogató felületét? A korszerû laborpultokba ajánljuk gránit mosogatóinkat, ha a fentiek közül csak egy sor olvasásánál is magára ismert. Az egyedi megjelenésû gránit (kompozit) mosogatók tartósan ellenállnak a károsító behatásoknak és biztosítják Önnek, hogy mosogatója hosszú idôn keresztül a labor ékköve lehessen! Ezek a hagyományos gránitôrlemény alapanyag mellett, üvegszemcsékkel és fémszemcsékkel keverve készített mosogató medencék, különösen nagy hô- és ütésállóak, alaktartóak. (Forró vízben sem görbülnek, mint a fém vagy mûanyag mosogatók, és nem foltosak.) Kialakításuknak köszönhetôen a vízcsap, a medence peremén belül helyezhetô el. Kód Megnevezés: mûgránit mosogató medencék Méret cm széles, KIS mosogató, 21 cm-es medence mélységgel 580 x 500/210 mm cm széles, KÉT-MEDENCÉS mosogató, 22 cm-es medence mélységgel 787 x 521/220 mm cm széles ÓRIÁS mosogató, nagy, 23 cm-es medence mélységgel 860 x 500/230 mm cm széles CSEPEGTETÔ TÁLCÁS mosogató, 22 cm-es medence mélységgel 790 x 500/220 mm Mindegyik mosogató medencéhez alaptartozék: a szifon, a lefolyó-túlfolyó, a kézi mûködtetésû dugó, a felszerelt rögzítôbilincsek, és a szigetelô gumicsík. BÚTORELEMEK, LABORPULT KIALAKÍTÁSÁHOZ (sz=szélesség) 1 ajtós Sz: cm 2 ajtós SAROK elem Sz: 80, 90, 105 cm 1 ajtós + 1 fiókos Sz: cm 2 ajtós + 1 fiókos 2 ajtós + 2 fiókos 2 mély fiókos 1 fiók+2 mély fiókos 2 fiók+1 mély fiókos 3 fiók+1 mély fiókos 4 fiókos 5 fiókos 1 ajtós mosogatós Sz: cm 2 ajtós mosogatós Nyitott 1 ajtós üveges (felsô) Sz: cm 2 ajtós üveges (felsô) 2 ajtós (felsô) 230

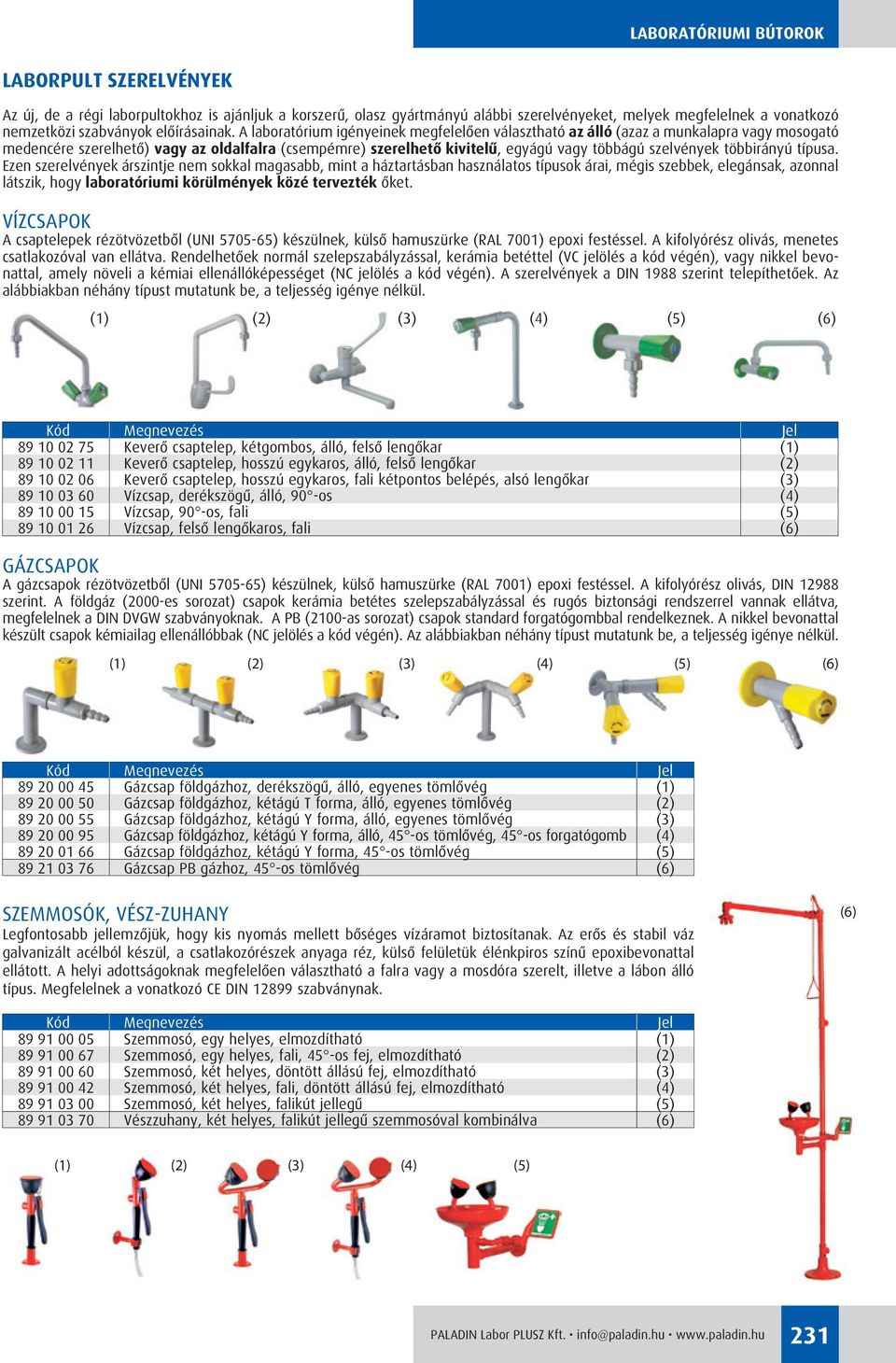

4 LABORPULT SZERELVÉNYEK Az új, de a régi laborpultokhoz is ajánljuk a korszerû, olasz gyártmányú alábbi szerelvényeket, melyek megfelelnek a vonatkozó nemzetközi szabványok elôírásainak. A laboratórium igényeinek megfelelôen választható az álló (azaz a munkalapra vagy mosogató medencére szerelhetô) vagy az oldalfalra (csempémre) szerelhetô kivitelû, egyágú vagy többágú szelvények többirányú típusa. Ezen szerelvények árszintje nem sokkal magasabb, mint a háztartásban használatos típusok árai, mégis szebbek, elegánsak, azonnal látszik, hogy laboratóriumi körülmények közé tervezték ôket. VÍZCSAPOK A csaptelepek rézötvözetbôl (UNI ) készülnek, külsô hamuszürke (RAL 7001) epoxi festéssel. A kifolyórész olivás, menetes csatlakozóval van ellátva. Rendelhetôek normál szelepszabályzással, kerámia betéttel (VC jelölés a kód végén), vagy nikkel bevonattal, amely növeli a kémiai ellenállóképességet (NC jelölés a kód végén). A szerelvények a DIN 1988 szerint telepíthetôek. Az alábbiakban néhány típust mutatunk be, a teljesség igénye nélkül. (1) (2) (3) (4) (5) (6) Kód Megnevezés Jel Keverô csaptelep, kétgombos, álló, felsô lengôkar (1) Keverô csaptelep, hosszú egykaros, álló, felsô lengôkar (2) Keverô csaptelep, hosszú egykaros, fali kétpontos belépés, alsó lengôkar (3) Vízcsap, derékszögû, álló, 90 -os (4) Vízcsap, 90 -os, fali (5) Vízcsap, felsô lengôkaros, fali (6) GÁZCSAPOK A gázcsapok rézötvözetbôl (UNI ) készülnek, külsô hamuszürke (RAL 7001) epoxi festéssel. A kifolyórész olivás, DIN szerint. A földgáz (2000-es sorozat) csapok kerámia betétes szelepszabályzással és rugós biztonsági rendszerrel vannak ellátva, megfelelnek a DIN DVGW szabványoknak. A PB (2100-as sorozat) csapok standard forgatógombbal rendelkeznek. A nikkel bevonattal készült csapok kémiailag ellenállóbbak (NC jelölés a kód végén). Az alábbiakban néhány típust mutatunk be, a teljesség igénye nélkül. (1) (2) (3) (4) (5) (6) Kód Megnevezés Jel Gázcsap földgázhoz, derékszögû, álló, egyenes tömlôvég (1) Gázcsap földgázhoz, kétágú T forma, álló, egyenes tömlôvég (2) Gázcsap földgázhoz, kétágú Y forma, álló, egyenes tömlôvég (3) Gázcsap földgázhoz, kétágú Y forma, álló, 45 -os tömlôvég, 45 -os forgatógomb (4) Gázcsap földgázhoz, kétágú Y forma, 45 -os tömlôvég (5) Gázcsap PB gázhoz, 45 -os tömlôvég (6) SZEMMOSÓK, VÉSZ-ZUHANY Legfontosabb jellemzôjük, hogy kis nyomás mellett bôséges vízáramot biztosítanak. Az erôs és stabil váz galvanizált acélból készül, a csatlakozórészek anyaga réz, külsô felületük élénkpiros színû epoxibevonattal ellátott. A helyi adottságoknak megfelelôen választható a falra vagy a mosdóra szerelt, illetve a lábon álló típus. Megfelelnek a vonatkozó CE DIN szabványnak. (6) Kód Megnevezés Jel Szemmosó, egy helyes, elmozdítható (1) Szemmosó, egy helyes, fali, 45 -os fej, elmozdítható (2) Szemmosó, két helyes, döntött állású fej, elmozdítható (3) Szemmosó, két helyes, fali, döntött állású fej, elmozdítható (4) Szemmosó, két helyes, falikút jellegû (5) Vészzuhany, két helyes, falikút jellegû szemmosóval kombinálva (6) (1) (2) (3) (4) (5) 231

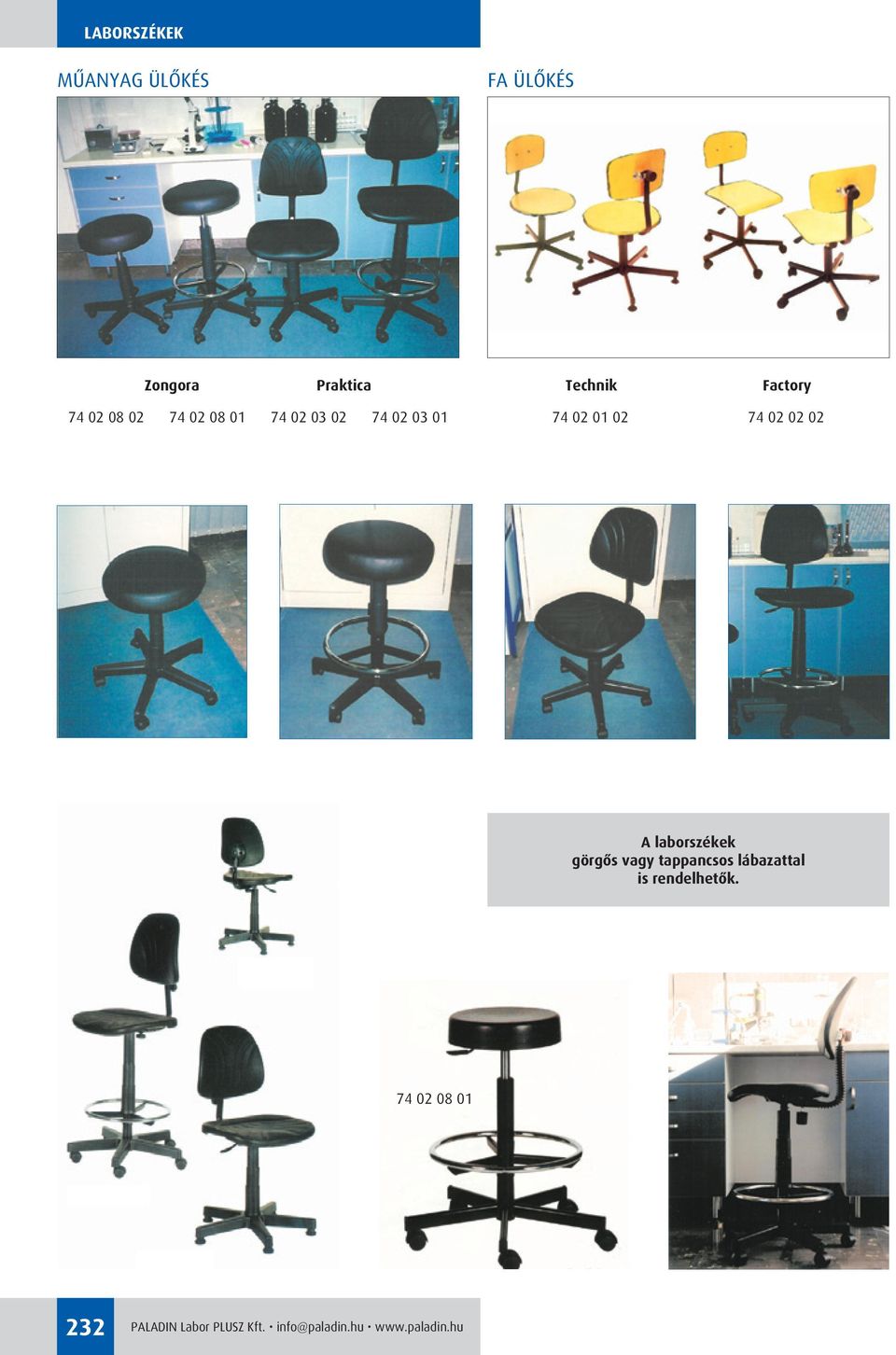

5 LABORSZÉKEK MÛANYAG ÜLÔKÉS FA ÜLÔKÉS Zongora Praktica Technik Factory A laborszékek görgôs vagy tappancsos lábazattal is rendelhetôk

6 LABORSZÉKEK LABORSZÉKEK ÖSSZEHASONLÍTÓ TÁBLÁZATA ALACSONY LABORSZÉKEK Alacsony, mert lábtartó nélküli a kivitelezés MAGAS LABORSZÉKEK Magasított, mert lábtartós a kivitelezés Kód Típus / Kivitelezés Kód Típus / Kivitelezés PRAKTICA / Orsós / Mûanyag Csavarorsós magasságállítás PRAKTICA / Orsós / Mûanyag Csavarorsós magasságállítás + lábtartó PRAKTICA / Gázrugós / Mûanyag PRAKTICA / Gázrugós / Mûanyag TECHNIK / Orsós / Kör / Fa Állítható háttámlás + kör alakú Csavarorsós magasságállítás TECHNIK / Orsós / Kör / Fa Állítható háttámlás + kör alakú Csavarorsós magasságállítás + lábtartó TECHNIK / Gázrugós / kör / Fa Állítható háttámlás + kör alakú ülôkés, lakkozott natúr fa anyagból TECHNIK / Gázrugós / kör / Fa Állítható háttámlás + kör alakú ülôkés, lakkozott natúr fa anyagból FACTORY / Orsós / Szögletes / Fa Csavarorsós magasságállítás FACTORY / Orsós / Szögletes / Fa Csavarorsós magasságállítás + lábtartó FACTORY / Gázrugós / szögletes / Fa FACTORY / Gázrugós / szögletes / Fa DUKE Lift / ZONGORA / Gázrugós Kör alakú mûanyag ülôkés, háttámla nélkül, fekete színû DUKE Lift / ZONGORA / Gázrugós Kör alakú mûanyag ülôkés, háttámla nélkül, fekete színû. Az összes laborszék ötágú csillag lábazattal van ellátva, mely megrendeléstôl függôen lehet görgôs (a szék ülve is gurítható), vagy tappancsos, azaz fixen álló kivitelezésû. (a szék csak terheletlenül, megemeléssel mozdítható) Az ár ugyanaz görgôs vagy fix kivitelezésnél egyaránt. Megrendelésnél kérjük, jelezzék, hogy GÖRGÔS vagy TAPPANCSOS széklábazatot kérnek. A magasított székek kör alakú, krómozott lábtartóval és magasító betéttel vannak ellátva. 233

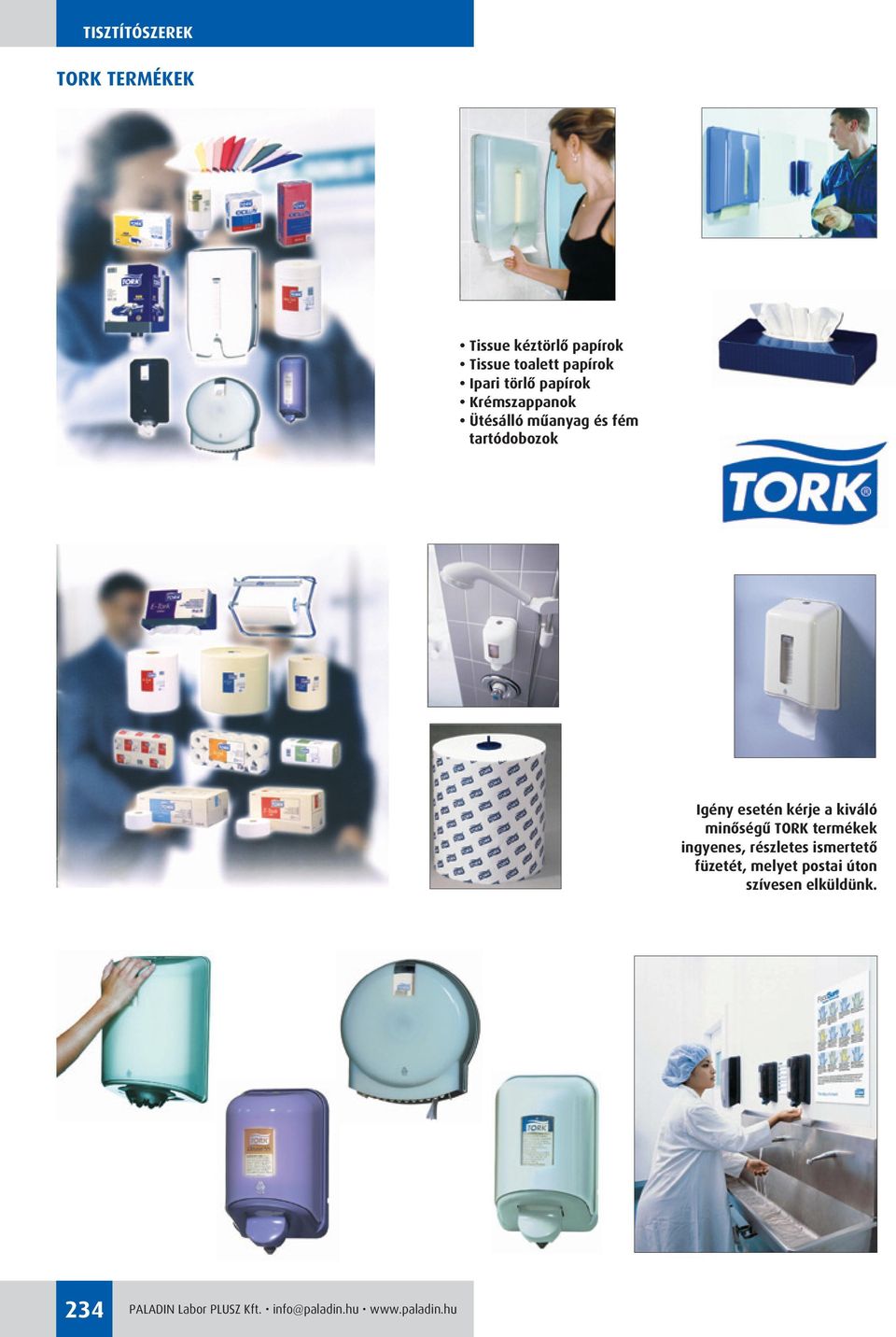

7 TISZTÍTÓSZEREK TORK TERMÉKEK Tissue kéztörlô papírok Tissue toalett papírok Ipari törlô papírok Krémszappanok Ütésálló mûanyag és fém tartódobozok Igény esetén kérje a kiváló minôségû TORK termékek ingyenes, részletes ismertetô füzetét, melyet postai úton szívesen elküldünk. 234
