1 DBTW típusú Galan kazánvezérlő (fűtőelem, kazán és/vagy HMV tartály áramkör vezérléséhez) Használati útmutató RÖVID ISMERTETŐ: 1. A vezérlő egység gáz üzemű és elektromos kazánokhoz, villamos fűtőkészülékekhez, illetve egyéb fűtőelemekhez használható. Védettség: IP40 A vezérlő a fűtőelem hőmérsékletét a minimális és maximális kazán hőmérséklet között tartja (T KotMin t kotel T KotMax ). Emellett a keringető szivattyút is vezérli, ha a kazán hőmérséklete a beállított hőmérsékletnél magasabb (t kote l Heat XX) 2. Direkt és indirekt kazánvezérlés (3kW-ig) és keringető szivattyú vezérlés (5A-ig). 3. Hőmérséklet-figyelés 2 vagy 3 ponton 4. Teljes programozhatóság 5 fő- és 16 kiegészítő paraméter segítségével V-os váltakozó áramú tápegység, a vezérlő teljesítményfelvétele <2VA 6. 2 vagy 3 db 1 kω ellenállású RTS hőérzékelő 7. 2 db különálló kapcsoló relé - P1 szivattyú vezérlés bemenet fázisainak száma - P2 fűtőelem vezérlés bemenet fázisainak száma 8. 8x2 soros LCD kijelző 9. 4 navigációs és vezérlő gomb 10. Három üzemmód - Off (kikapcsolt állapot, elfagyás elleni védelem opcióval), Maximum (folyamatos üzem a környezeti hőmérséklet és a heti ütemezés figyelembe vétele nélkül) Auto (a vezérlő egység a környezeti hőmérséklet, és a heti ütemezés figyelembe vétele vezérli a kazánt) CSATLAKOZÁSI PONTOK: - TS1 hőérzékelő: 5 / 6 végpontok - kazán - TS2 hőérzékelő: 7 / 8 végpont külső hő érzékelő, vagy szoba termosztát! - TS3 opcionális hőérzékelő: 9 / 10 végpont tartály érzékelő - 220V-os AC tápegység a vezérlő és szivattyú táplálására végpontok: 17 fázis "L" / 16 "N" - kazán bemenet: végpontok: 20 - ("Lb" fázis) / 22 20A-es (max) kimenet - kiömlő ág szivattyú (meleg víz csövek) - végpontok 18 (fázis kimenet) / 15 ("N") / - tartály szivattyú - végpontok 13 (fázis kimenet) / 14 ("N") (kizárólag HMV-s vezérlő esetén) - A "PE" vezetékeket a vezérlés föld sínére kell kötni. A védőegység tápellátását a 21-es (16A) és 17-es (6A) számú végpontokra kell kötni.

2 FUNKCIÓK: Kazán, tároló (puffer), kazán hőmérséklet megfigyelés illetve fűtőelem és szivattyú vezérlés. Alapértékek: 1. A kívánt kazánhőmérséklet (t kotel : beállítási tartomány: 0 C 85 C; alapbeállítás = 40 C) elérése után a vezérlő keringető szivattyút elindítja (1. kör) 1.a. A 2. kör bekapcsolásakor az 1. kör is automatikusan elindul. 2. Amennyiben a kazánhőmérséklet a minimális kazánhőmérséklet (T KotMin : beállítási tartomány: 18 C 85 C; alapbeállítás = + 38 C) alá esik a fűtési (2. kör) művelet indul el. 3. A fűtés (2. kör) a maximális kazánhőmérséklet (T KotMax : beállítási tartomány: 15 C 125 C; alapbeállítás = + 85 C) túllépése esetén áll. A fűtőegység bekapcsol, hogy a hőmérsékletet a kívánt tartományban tartsa: T KotMin t kotel T KotMax További opciók: 1. Minimális szivattyú üzemidő (2. kör) - "PumpSec" (beállítási tartomány 3 60 s) alapbeállítás = 3 s. 2. Minimális fűtőegység üzemidő (2. kör) - "Kot.Sec" (beállítási tartomány 5 60 s) alapbeállítás = 5 s. ÜZEMMÓDOK: Off (ki) A rendszer ki van kapcsolva. A vezérlő figyeli a környezeti hőmérsékletet, és ha az +7 C alá esik, a folyadék fagyásának megakadályozása érdekében az 1. sz. keringető kör és a 2. sz. kör működésbe lép. Ezáltal a vezérlő a hőmérsékletet a T KotMin t kotel T KotMax tartományban tartja. Az érzékelő túlmelegedése esetén, a túlmelegedés elleni védelem is bekapcsol, mely 85 C felett kikapcsolja a rendszert. Max A rendszer maximális hőmérsékletre van állítva, a külső hőmérséklettől függetlenül! A vezérlő elindítja az 1. sz. keringető kört és a 2. sz. kört, hogy a rendszer hőmérsékletét T KotMin t kotel T KotMax tartományban tartsa. Az érzékelő túlmelegedése esetén, a túlmelegedés elleni védelem is bekapcsol, mely 85 C felett kikapcsolja a rendszert. Auto A rendszer automatikus üzemmódban működik. A vezérlő figyeli a környezeti hőmérsékletet. A beállított napi és heti hőmérsékletet követi. A vezérlő lekapcsolja a rendszert, ha a környezeti hőmérséklet valamely beállított érték felett van. Amennyiben a külső hőmérséklet a beállított érték alá esik, a vezérlő elindítja az 1. sz. keringető kört és a 2. sz. kört, hogy a rendszer hőmérsékletét T KotMin t kotel T KotMax tartományban tartsa. Az érzékelő túlmelegedése esetén, a túlmelegedés elleni védelem is bekapcsol, mely 85 C felett kikapcsolja a rendszert. EGYÉB FUNKCIÓK 1. 2 C-os, rögzített hiszterézis a keringető szivattyú vezérlésére 2. Hőérzékelő kijelzés -40 C C-os hőmérséklet tartományban 3. Vészhelyzet esetén a teljes képernyő villog 4. A keringető szivattyú és a fűtőegység működésének kijelzése 5. Billentyűkombinációval végezhető gyors, kézi szivattyú működtetés 6. Jelszavas védelem az alapértékek jogosulatlan módosításának megakadályozására 7. Túlmelegedés megjelenítése 8. Üzemmód kijelzés: Off / Max / Auto

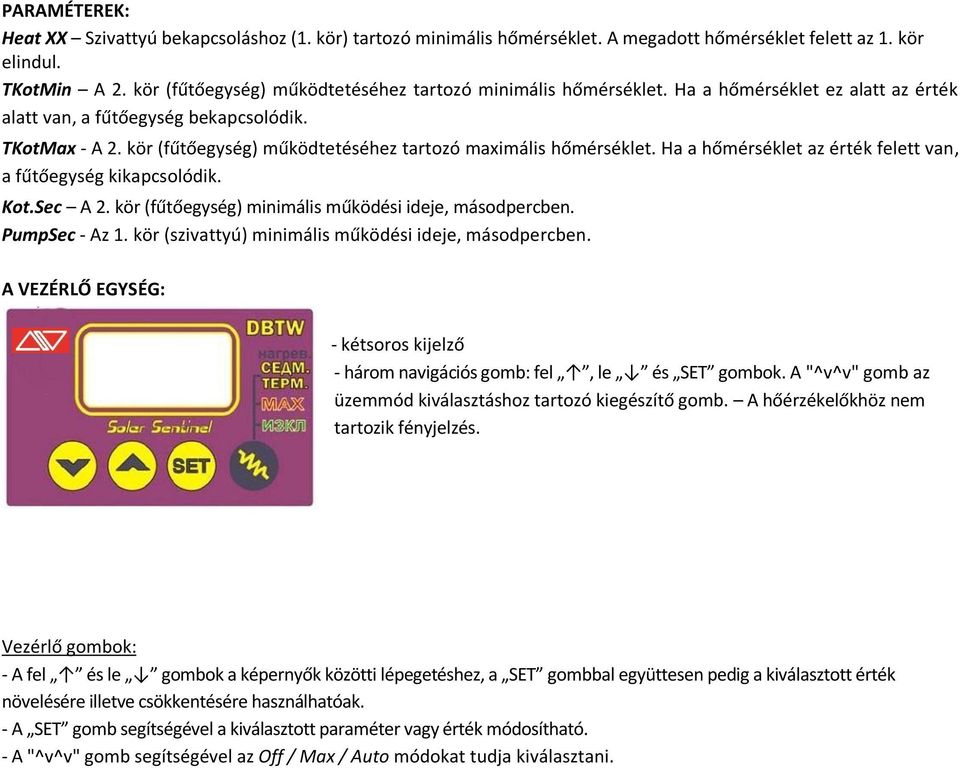

3 PARAMÉTEREK: Heat XX Szivattyú bekapcsoláshoz (1. kör) tartozó minimális hőmérséklet. A megadott hőmérséklet felett az 1. kör elindul. TKotMin A 2. kör (fűtőegység) működtetéséhez tartozó minimális hőmérséklet. Ha a hőmérséklet ez alatt az érték alatt van, a fűtőegység bekapcsolódik. TKotMax - A 2. kör (fűtőegység) működtetéséhez tartozó maximális hőmérséklet. Ha a hőmérséklet az érték felett van, a fűtőegység kikapcsolódik. Kot.Sec A 2. kör (fűtőegység) minimális működési ideje, másodpercben. PumpSec - Az 1. kör (szivattyú) minimális működési ideje, másodpercben. A VEZÉRLŐ EGYSÉG: - kétsoros kijelző - három navigációs gomb: fel, le és SET gombok. A "^v^v" gomb az üzemmód kiválasztáshoz tartozó kiegészítő gomb. A hőérzékelőkhöz nem tartozik fényjelzés. Vezérlő gombok: - A fel és le gombok a képernyők közötti lépegetéshez, a SET gombbal együttesen pedig a kiválasztott érték növelésére illetve csökkentésére használhatóak. - A SET gomb segítségével a kiválasztott paraméter vagy érték módosítható. - A "^v^v" gomb segítségével az Off / Max / Auto módokat tudja kiválasztani.

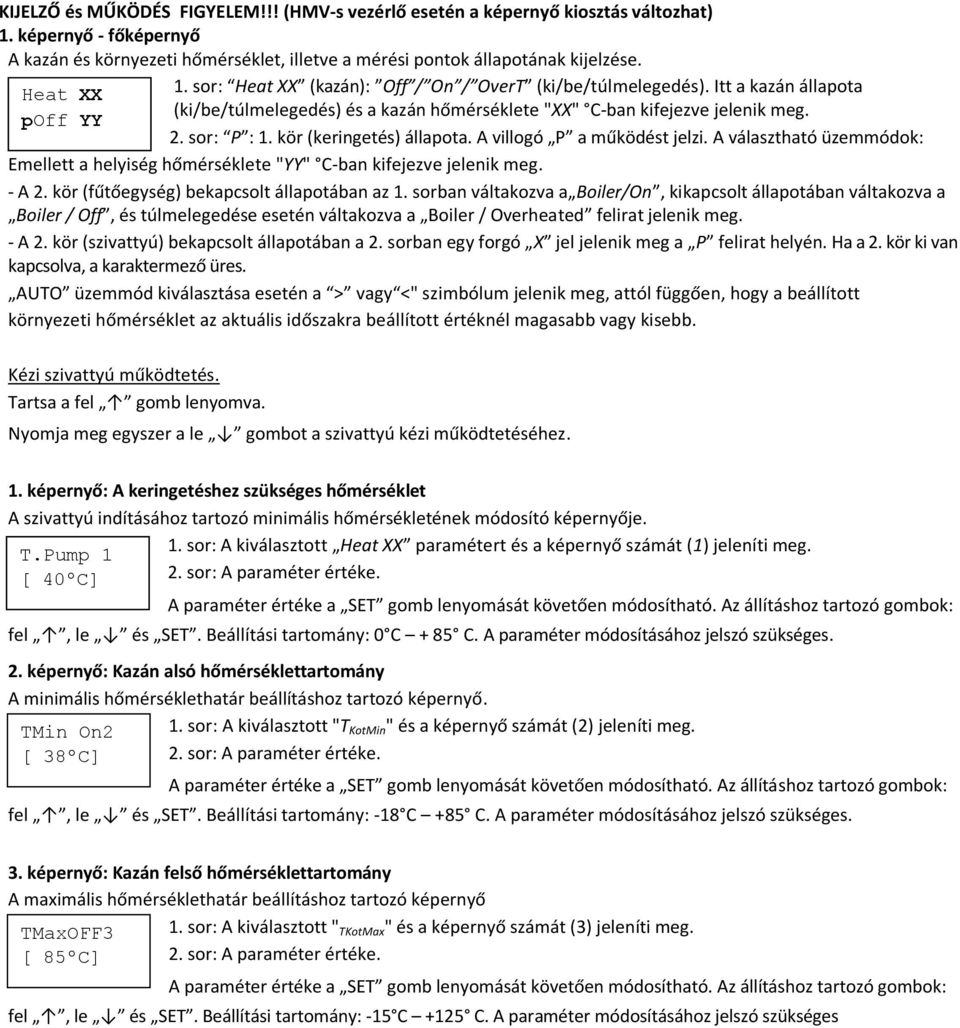

4 KIJELZŐ és MŰKÖDÉS FIGYELEM!!! (HMV-s vezérlő esetén a képernyő kiosztás változhat) 1. képernyő - főképernyő A kazán és környezeti hőmérséklet, illetve a mérési pontok állapotának kijelzése. Heat XX poff YY 1. sor: Heat XX (kazán): Off / On / OverT (ki/be/túlmelegedés). Itt a kazán állapota (ki/be/túlmelegedés) és a kazán hőmérséklete "XX" C-ban kifejezve jelenik meg. 2. sor: P : 1. kör (keringetés) állapota. A villogó P a működést jelzi. A választható üzemmódok: Emellett a helyiség hőmérséklete "YY" C-ban kifejezve jelenik meg. - A 2. kör (fűtőegység) bekapcsolt állapotában az 1. sorban váltakozva a Boiler/On, kikapcsolt állapotában váltakozva a Boiler / Off, és túlmelegedése esetén váltakozva a Boiler / Overheated felirat jelenik meg. - A 2. kör (szivattyú) bekapcsolt állapotában a 2. sorban egy forgó X jel jelenik meg a P felirat helyén. Ha a 2. kör ki van kapcsolva, a karaktermező üres. AUTO üzemmód kiválasztása esetén a > vagy <" szimbólum jelenik meg, attól függően, hogy a beállított környezeti hőmérséklet az aktuális időszakra beállított értéknél magasabb vagy kisebb. Kézi szivattyú működtetés. Tartsa a fel gomb lenyomva. Nyomja meg egyszer a le gombot a szivattyú kézi működtetéséhez. 1. képernyő: A keringetéshez szükséges hőmérséklet A szivattyú indításához tartozó minimális hőmérsékletének módosító képernyője. T.Pump 1 [ 40ºC] 1. sor: A kiválasztott Heat XX paramétert és a képernyő számát (1) jeleníti meg. 2. sor: A paraméter értéke. A paraméter értéke a SET gomb lenyomását követően módosítható. Az állításhoz tartozó gombok: fel, le és SET. Beállítási tartomány: 0 C + 85 C. A paraméter módosításához jelszó szükséges. 2. képernyő: Kazán alsó hőmérséklettartomány A minimális hőmérséklethatár beállításhoz tartozó képernyő. TMin On2 [ 38ºC] 1. sor: A kiválasztott "T KotMin " és a képernyő számát (2) jeleníti meg. 2. sor: A paraméter értéke. A paraméter értéke a SET gomb lenyomását követően módosítható. Az állításhoz tartozó gombok: fel, le és SET. Beállítási tartomány: -18 C +85 C. A paraméter módosításához jelszó szükséges. 3. képernyő: Kazán felső hőmérséklettartomány A maximális hőmérséklethatár beállításhoz tartozó képernyő TMaxOFF3 [ 85ºC] 1. sor: A kiválasztott " TKotMax " és a képernyő számát (3) jeleníti meg. 2. sor: A paraméter értéke. A paraméter értéke a SET gomb lenyomását követően módosítható. Az állításhoz tartozó gombok: fel, le és SET. Beállítási tartomány: -15 C +125 C. A paraméter módosításához jelszó szükséges

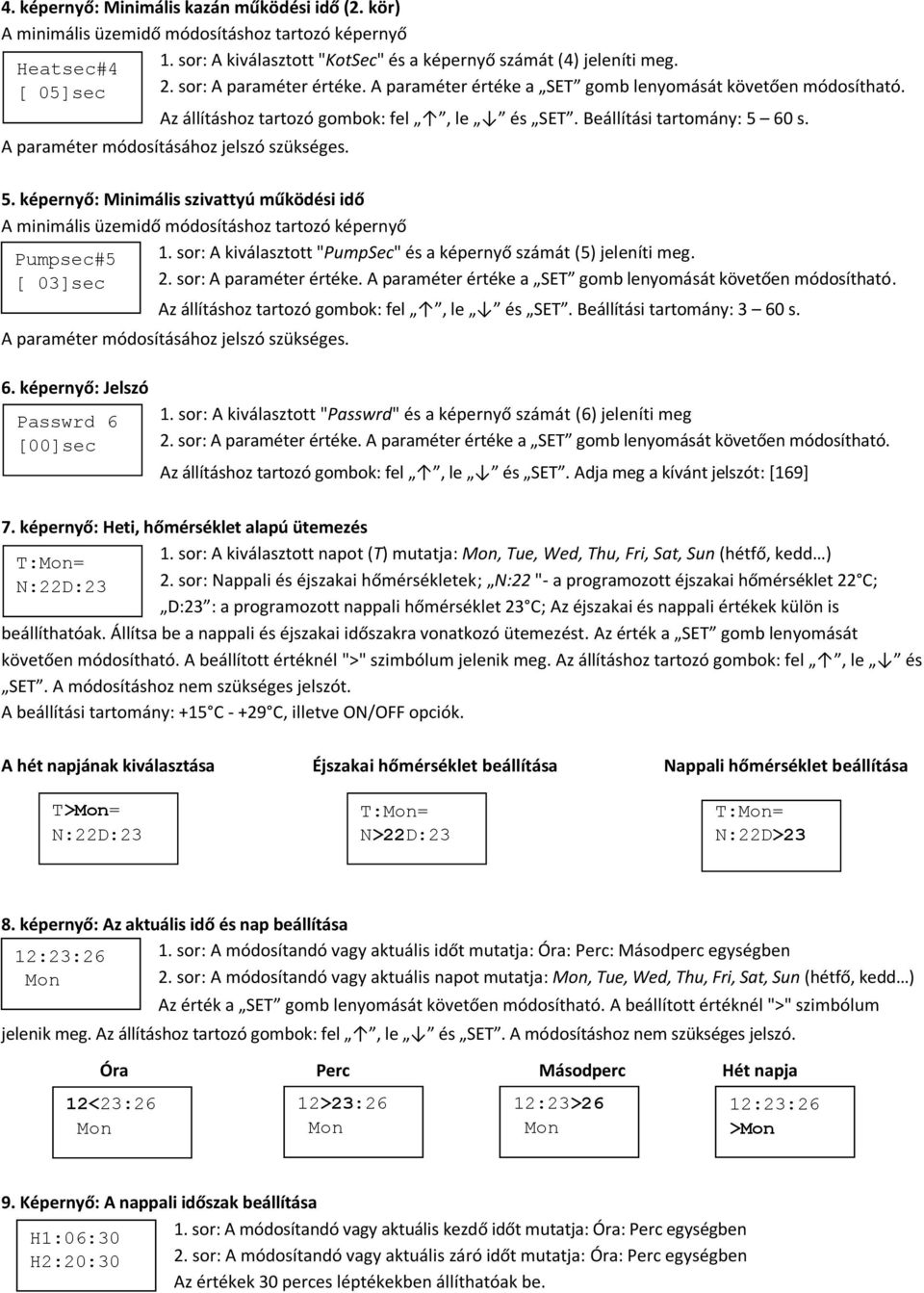

5 4. képernyő: Minimális kazán működési idő (2. kör) A minimális üzemidő módosításhoz tartozó képernyő Heatsec#4 [ 05]sec 1. sor: A kiválasztott "KotSec" és a képernyő számát (4) jeleníti meg. 2. sor: A paraméter értéke. A paraméter értéke a SET gomb lenyomását követően módosítható. Az állításhoz tartozó gombok: fel, le és SET. Beállítási tartomány: 5 60 s. A paraméter módosításához jelszó szükséges. 5. képernyő: Minimális szivattyú működési idő A minimális üzemidő módosításhoz tartozó képernyő Pumpsec#5 [ 03]sec 1. sor: A kiválasztott "PumpSec" és a képernyő számát (5) jeleníti meg. 2. sor: A paraméter értéke. A paraméter értéke a SET gomb lenyomását követően módosítható. Az állításhoz tartozó gombok: fel, le és SET. Beállítási tartomány: 3 60 s. A paraméter módosításához jelszó szükséges. 6. képernyő: Jelszó Passwrd 6 [00]sec 1. sor: A kiválasztott "Passwrd" és a képernyő számát (6) jeleníti meg 2. sor: A paraméter értéke. A paraméter értéke a SET gomb lenyomását követően módosítható. Az állításhoz tartozó gombok: fel, le és SET. Adja meg a kívánt jelszót: [169] 7. képernyő: Heti, hőmérséklet alapú ütemezés Т:= N:22D:23 1. sor: A kiválasztott napot (T) mutatja:, Tue, Wed, Thu, Fri, Sat, Sun (hétfő, kedd ) 2. sor: Nappali és éjszakai hőmérsékletek; N:22 "- a programozott éjszakai hőmérséklet 22 C; D:23 : a programozott nappali hőmérséklet 23 C; Az éjszakai és nappali értékek külön is beállíthatóak. Állítsa be a nappali és éjszakai időszakra vonatkozó ütemezést. Az érték a SET gomb lenyomását követően módosítható. A beállított értéknél ">" szimbólum jelenik meg. Az állításhoz tartozó gombok: fel, le és SET. A módosításhoz nem szükséges jelszót. A beállítási tartomány: +15 C C, illetve ON/OFF opciók. A hét napjának kiválasztása Éjszakai hőmérséklet beállítása Nappali hőmérséklet beállítása Т>= N:22D:23 Т:= N>22D:23 Т:= N:22D>23 8. képernyő: Az aktuális idő és nap beállítása 12:23:26 1. sor: A módosítandó vagy aktuális időt mutatja: Óra: Perc: Másodperc egységben 2. sor: A módosítandó vagy aktuális napot mutatja:, Tue, Wed, Thu, Fri, Sat, Sun (hétfő, kedd ) Az érték a SET gomb lenyomását követően módosítható. A beállított értéknél ">" szimbólum jelenik meg. Az állításhoz tartozó gombok: fel, le és SET. A módosításhoz nem szükséges jelszó. Óra Perc Másodperc Hét napja 12<23:26 12>23:26 12:23>26 12:23:26 > 9. Képernyő: A nappali időszak beállítása Н1:06:30 Н2:20:30 1. sor: A módosítandó vagy aktuális kezdő időt mutatja: Óra: Perc egységben 2. sor: A módosítandó vagy aktuális záró időt mutatja: Óra: Perc egységben Az értékek 30 perces léptékekben állíthatóak be.

6 Az érték a SET gomb lenyomását követően módosítható. A beállított értéknél ">" szimbólum jelenik meg. Az állításhoz tartozó gombok: fel, le és SET. A módosításhoz nem szükséges jelszó. Kezdési idő Н1>06:30 Н2:20:30 Záró idő Н1:06:30 Н2>20:30 A "Day" (nappali) időszak az 1. sorban jelzett (H1) időpontnál kezdődik és a 2. sorban jelzett (H2) időpontig tart. A hátralevő időszakot a vezérlő egység Night -ként (Éjszaka) értelmezi. * Figyelem: A SET gomb megnyomását követően csak azokat a paramétereket lehet beállítani, melyek értékeinél "[" és "]" vagy ">" szimbólum jelenik meg. Az érték beállítását a SET gomb lenyomásával lehet nyugtázni. 10. képernyő: A hőmérsékleti bemenetek kalibrálása (szerviz üzemmód). 02f ff * jelszó szükséges 11. második szivattyú/tartály részletes adatok: P2= Tank OFF YY P2=X Tank OFF YY 1. sor: 2. szivattyú - P2 működése ha X jel forog a 2. szivattyú be van kapcsolva 2. sor: YY tartály hőmérséklete YY szoba hőmérséklete (érték) Automatikus átváltás a kijelzett részletes adatokra. A kijelzett részletes adatok kézi kiválasztásához nyomják meg az OK gombot. A 2. szivattyú üzemi hőmérsékletének kiválasztása (3-4 képernyő) 3. képernyő (HMV-s vezérlő esetén) - Alacsony tartályhőmérséklet TankLO 3 45 C 1. sor: Alacsony tartályhőmérséklet, 3. számú képernyő 2. sor: Érték 4. képernyő (HMV-s vezérlő esetén) - Magas tartályhőmérséklet TankLO 3 45 C 1. sor: Magas tartályhőmérséklet, 4. számú képernyő 2. sor: Érték

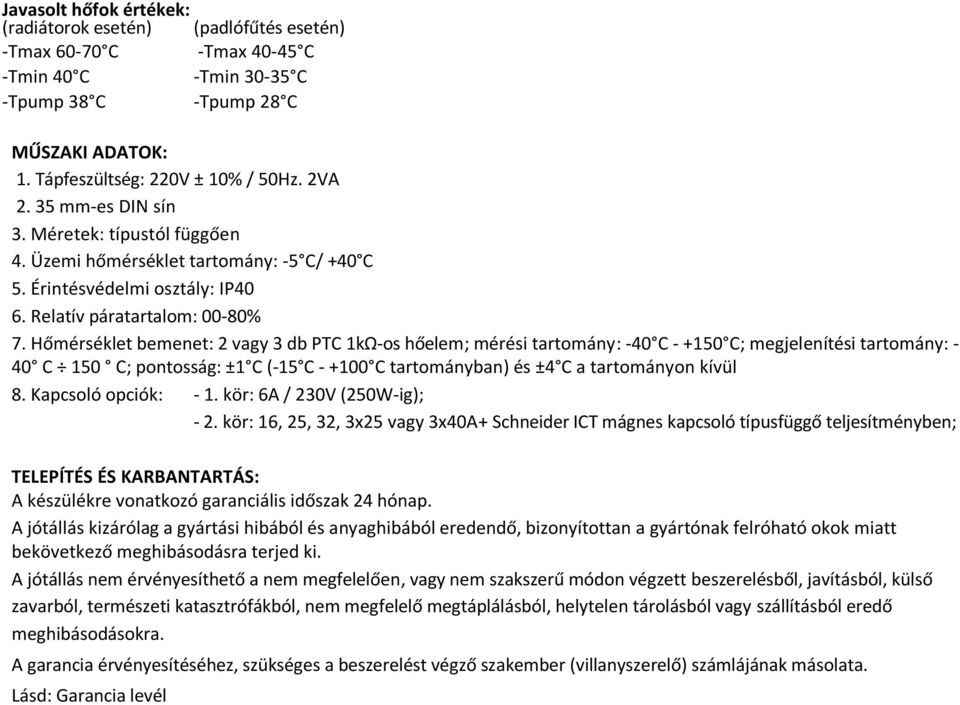

7 Javasolt hőfok értékek: (radiátorok esetén) (padlófűtés esetén) -Tmax C -Tmax C -Tmin 40 C -Tmin C -Tpump 38 C -Tpump 28 C MŰSZAKI ADATOK: 1. Tápfeszültség: 220V ± 10% / 50Hz. 2VA mm-es DIN sín 3. Méretek: típustól függően 4. Üzemi hőmérséklet tartomány: -5 C/ +40 C 5. Érintésvédelmi osztály: IP40 6. Relatív páratartalom: 00-80% 7. Hőmérséklet bemenet: 2 vagy 3 db PTC 1kΩ-os hőelem; mérési tartomány: -40 C C; megjelenítési tartomány: - 40 C 150 C; pontosság: ±1 C (-15 C C tartományban) és ±4 C a tartományon kívül 8. Kapcsoló opciók: - 1. kör: 6A / 230V (250W-ig); - 2. kör: 16, 25, 32, 3x25 vagy 3x40A+ Schneider ICT mágnes kapcsoló típusfüggő teljesítményben; TELEPÍTÉS ÉS KARBANTARTÁS: A készülékre vonatkozó garanciális időszak 24 hónap. A jótállás kizárólag a gyártási hibából és anyaghibából eredendő, bizonyítottan a gyártónak felróható okok miatt bekövetkező meghibásodásra terjed ki. A jótállás nem érvényesíthető a nem megfelelően, vagy nem szakszerű módon végzett beszerelésből, javításból, külső zavarból, természeti katasztrófákból, nem megfelelő megtáplálásból, helytelen tárolásból vagy szállításból eredő meghibásodásokra. A garancia érvényesítéséhez, szükséges a beszerelést végző szakember (villanyszerelő) számlájának másolata. Lásd: Garancia levél
