GESTRA. GESTRA Steam Systems NRG Magyar. Kezelési utasítás Szintérzékelő elektróda NRG 26-21
|
|
- Zsófia Szilágyi
- 8 évvel ezelőtt
- Látták:
Átírás
1 GESTRA GESTRA Steam Systems NRG HU Magyar Kezelési utasítás Szintérzékelő elektróda NRG 26-21
2 Tartalomjegyzék Fontos tudnivalók Oldal Rendeltetésszerű használat...4 Biztonsági útmutató...4 Veszély...4 Figyelem!...4 Robbanásveszélyes tér ATEX...4 Megfelelőségi Nyilatkozat...4 Magyarázatok A készülékcsomag tartalma...5 Rendszerismertetés...5 Működés...5 Építési forma...5 Műszaki adatok NRG , 7 Adattábla / Jelölések...7 Méretek...8 Felépítés NRG Jelmagyarázat...11 Alkatrészek NRG Jelmagyarázat...11 Beszerelés NRG Figyelem...12 Tájékoztatás...12 Szerszám...12 Beépítési példák...13 Jelmagyarázat
3 Tartalomjegyzék folytatása Villamos bekötés Oldal NRG Bekötési rajz...16 A méréstartomány beállítása...16 Szerszámok...16 Beállítások Gyári beállítás...17 Az aktív méréstartomány meghatározása Figyelem...17 Tájékoztatás...20 Üzembehelyezés A villamos bekötés ellenőrzése...20 A mérőfeszültség ellenőrzése...20 Üzem NRG Tájékoztatás...20 Üzemzavarok Hibajegyzék...21 Üzemen kívül helyezés Veszély...22 Leselejtezés
4 Fontos tudnivalók Rendeltetésszerű használat Az NRG szintérzékelő elektródát az NRR 2, NRS 2 vagy az NRT 2 szintkapcsolókkal összekötve csak szintjelzésre alkalmazzák. Biztonsági útmutató A készüléket csak az arra alkalmas és megfelelően kioktatott személy szerelheti fel és helyezheti üzembe. Karbantartási és szerelési munkákat csak az azzal megbízott alkalmazottak végezhetnek, akik megfelelő oktatást kaptak. Veszély Az elektróda kicsavarásakor gőz csaphat ki, vagy forró víz ömölhet ki! Az egész testfelület súlyos leforrázására lehet számítani! A szintérzékelő elektródát csak 0 bar kazánnyomásnál szereljék ki! Az elektróda az üzemeltetés ideje alatt forró! Súlyos égési sérülések keletkezhetnek a kezeken és a karokon! Szerelési és karbantartási munkákat csak a berendezés hideg állapotában végezzenek! Figyelem! A készülék jellemzőit az adattábla mutatja. Olyan készüléket, amelyről a készülékre vonatkozó adattábla hiányzik, nem szabad sem üzembehelyezni, sem működtetni. Robbanásveszélyes tér ATEX A készüléket a vonatkozó 94/9/EG európai irányelveknek megfelelően robbanásveszélyes térben nem szabad felszerelni. Megfelelőségi Nyilatkozat Az Európai Irányelveknek való megfelőségi vizsgálat részletei a Megfelőségi Nyilatkozatban olvashatók. Az érvényes Megfelőségi Nyilatkozat az interneten a honlapon tekinthető meg, vagy nálunk beszerezhető. A készülék nem velünk egyeztetett módosítása esetén jelen nyilatkozat hatályát veszti. 4
5 Magyarázatok A készülékcsomag tartalma NRG NRG szintérzékelő elektróda, fényesre lágyított D 27 x 32 DIN tömítőgyűrűvel 1 Kezelési utasítás Rendszerismertetés Az NRG szintérzékelő elektróda a kapacitív mérési elv alpján működik. Az NRG el villamosan vezető és villamosan nem vezető közegek szintje jelezhető. A folyadék szintje az elektróda megadott mérési tartományában legyen. Az NRV-29 típusú előerősítő a csatlakozóházba van beépítve. Működés A kapacitív szintmérési módszer a villamos kondenzátor működési elvén alapszik. Ha egy dielektrikum szintje egy kondenzátor két lemeze között megváltozik, a szinttel arányosan megváltozik a lemezek között átfolyó áram értéke is. A dielektrikum a meghatározás szerint szigetelőanyag, sok közeg nem tartozik ide, ilyen például a víz. Ahhoz, hogy mégis használható mérési eredményt kapjunk, a közegbe merülő mérőrudat teljesen leszigetelik. A szint értéke, a vezérlő elektronikával % közé történő beállítás után leolvasható, pl. egy távjelzőn. A szintmérési tartomány az üzemeltetés folyamán megváltoztatható. Építési forma NRG DIN ISO szerinti G ¾ menettel. 2. ábra 5
6 Műszaki adatok NRG Vizsgálati jelzések TÜV WR XX-320 Üzemi nyomás PN 40, 32 bar 238 C-on Mechanikai csatlakozás G ¾ menet DIN ISO szerint Anyagok Csatlakozóház PPO (Noryl ) Szonda felső hengeres rész X5 CrNi18-10 Becsavarható rész CrNiMoTi Elektródaszigetelés PTFE Tápfeszültség 12 V DC Beépítési hosszak / Méréstartományok d Maximális beépítési hossz 238 C-on e Méréstartomány d e

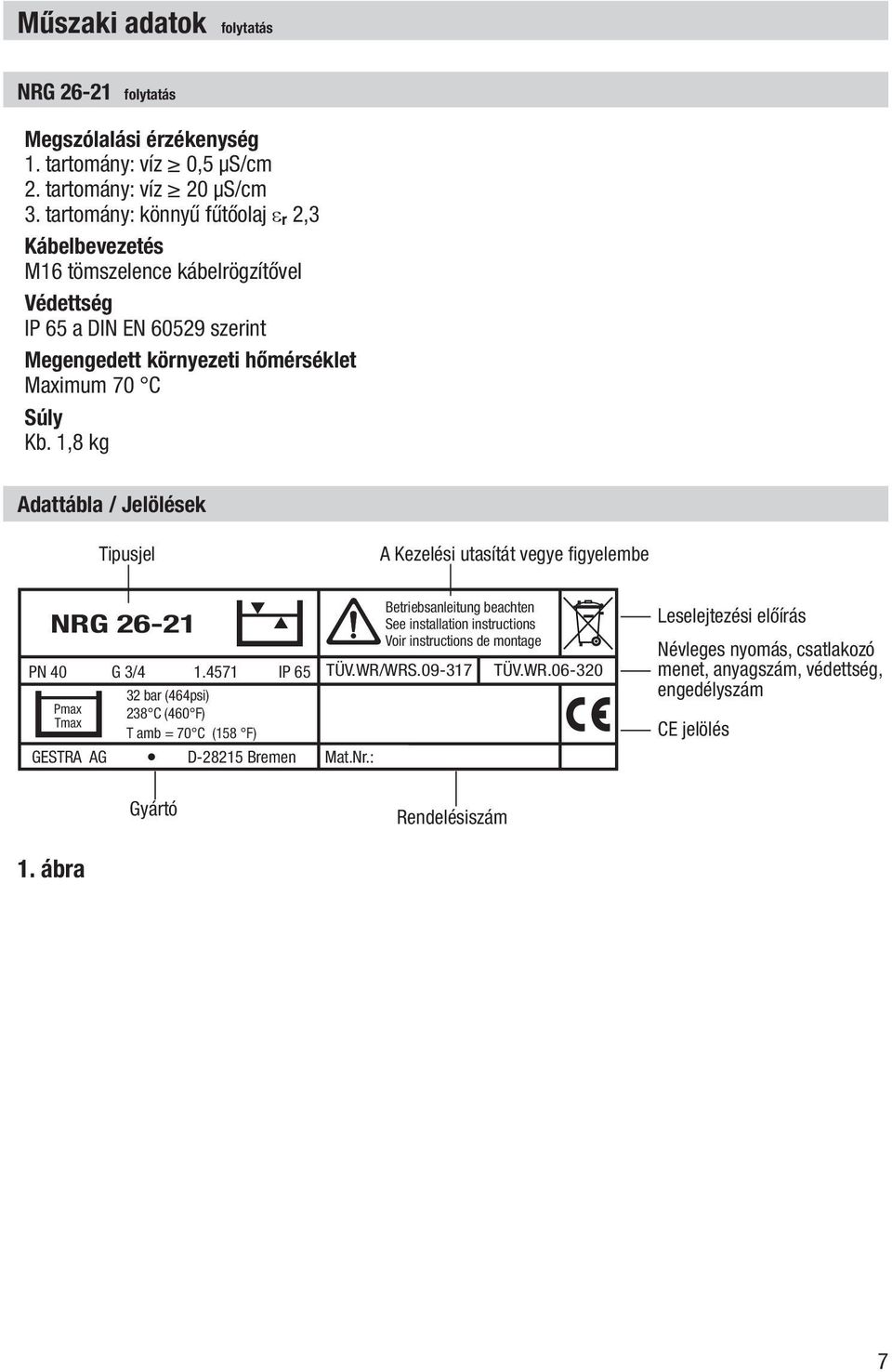

7 Műszaki adatok folytatás NRG folytatás Megszólalási érzékenység 1. tartomány: víz 0,5 μs/cm 2. tartomány: víz 20 μs/cm 3. tartomány: könnyű fűtőolaj ε r 2,3 Kábelbevezetés M16 tömszelence kábelrögzítővel Védettség IP 65 a DIN EN szerint Megengedett környezeti hőmérséklet Maximum 70 C Súly Kb. 1,8 kg Adattábla / Jelölések Tipusjel A Kezelési utasítát vegye figyelembe NRG PN 40 G 3/ IP 65 Pmax Tmax GESTRA AG 32 bar (464psi) 238 C (460 F) T amb = 70 C (158 F) D Bremen Mat.Nr.: Betriebsanleitung beachten See installation instructions Voir instructions de montage TÜV.WR/WRS TÜV.WR Leselejtezési előírás Névleges nyomás, csatlakozó menet, anyagszám, védettség, engedélyszám CE jelölés 1. ábra Gyártó Rendelésiszám 7
8 Műszaki adatok folytatás Méretek G ¾ d e ábra e állandó, nincs hosszirányú nyúlás 8
9 Felépítés NRG ábra 33 G ¾ DIN 228 N 1 N 10 0,5 4. ábra 9
10 Alkatrészek NRG MAX 70 C 5 % MAX 95% 6 IP 65 b 7 8 a 9 0 c 5. ábra Az NRV 2-29 előerősítő a csatlakozóházban 10
11 Felépítés / Alkatrészek Jelmagyarázat 1 a hőszigetelés d = 20 mm, a Beruházó feladata (a kazán hőszigetelésétől független) 2 tömítő ülék 3 tömítőgyűrű D 27 x 32 DIN menet G ¾ DIN ISO M4 csavar 6 fedél 7 fedéltömítés 8 sorkapocsléc 9 tömszelence M16 (Pg 9) 0 gumitömítés a csatlakozóház (NRV 2-29 előerősítő) b kódoló kapcsoló c érintkező(k) d maximális benyúlási hossz 238 C-on e méréstartomány 11
12 Beszerelés NRG Ellenőrizze a tömítési felületeket a menetes tartálycsonkon ill. a vakkarimán. 4. ábra 2. Helyezze az elektródához mellékelt 3 tömítőgyűrűt a 2 tömítő ülékre. 3. ábra Kizárólag az általunk mellékelt D 27 x 32 DIN tömítőgyűrűt használhatja! 3. Kenje meg az elektróda 4 menetét egy kevés szilikonzsírral (pl.: DOW Corning 111 Compaund). 4. Csavarja be a szintérzékelő elektródát a tartálycsonkba vagy a vakkarimába és húzza meg szorosan 41-es villáskulccsal. A meghúzási nyomaték értéke 160 Nm hideg állapotban. Figyelem A menetes tartálycsonk vagy vakkarima tömítő felületei legyenek a 4. ábrának megfelelően és kifogástalanul megmunkálva! Ne hajlítsa meg a mérő elektródát a beszerelés során! Az elektródaházat ne szigeteljék le a kazán hőszigetelésével együtt! Ne tömítse az elektróda menetét se kenderkóccal, se teflonszalaggal! Tájékoztatás A karimás kazáncsonk vizsgálatát a kazán előzetes vizsgálatának keretében végezzék el! A 13. oldalon négy beépítési példát talál. Szerszám Villáskulcs SW 41 12
13 Beszerelés folytatás Beépítési példák G ¾ DN 50 f g G ¾ DN 50 f g h i p ábra 7. ábra G ¾ G ¾ DN ,5 24, h i j k o f g j l m i o q DN 20 DN 20 tengelytávolság 10 G ¾ h j k o p f g i j o 8. ábra 9. ábra DN 20 13
14 Beszerelés folytatás Jelmagyarázat f karima PN 40, DN 50, DIN 2527 karima PN 40, DN 100, DIN 2527 g Karimás csonk, előzetes vizsgálatát a kazánvizsgálat keretei között kell elvégezni! h kiegyenlítő furat i magas közegszint HW j elektródarúd d = 15 mm k habzás elleni védőcső DN 80 l habzás elleni védőcső DN 100 m elektróda távolság 14 mm (NW) n elektróda távolság 40 mm (NW) o alacsony közegszint NW p szűkítő idom DIN , 2 rész K-88,9 x 3,2 42,4 x 2,6 W q szűkítő idom DIN , 2 rész K-114,3 x 3,6 48,3 x 2,9 W 14
15 Villamos bekötés NRG A villamos bekötésre a csatlakozóház szolgál. Az elektróda bekötésére négyerű árnyékolt kábel szükséges, pl.: I-Y(St)Y 2 x 2 x 0,8 mm 2 vagy LIYCY 4 x 0,5 mm 2. Hossza 10 μs/cm vezetőképességnél maximum 100 m. Hossza 0,5 μs/cm vezetőképességnél maximum 30 m. 1. Csavarja ki az 5 csavart. 5. ábra 2. Húzza le a szintmérő elektróda csatlakozóházát de hagyja a 0 gumi tömítőlemezt a c érintkezkön. 3. Vegye le a 6 fedelet és a 7 fedéltömítést. 4. Szerelje ki a 9 tömszelencét a a csatlakozóházból. 5. Húzza át a kábelt a a csatlakozóház 9 tömszelencéjén keresztül, és kösse be a kábelt a 8 sorkapocslécre a bekötési rajznak megfelelően. 6. Tegye vissza a 6 fedelet és illessze be az 5 csavart. 7. A csatlakozóházat csatlakoztassa a szintmérő elektródához és rögzítse az 5 csavarral. 15
16 Villamos bekötés folytatás Bekötési rajz 12 V DC 0 V 7 V DC 10. ábra NRG A méréstartomány beállítása Mielőtt a szintérzékelő szondát üzemkésznek nyilvánítaná, a a jelű NRV 2-6 előerősítőt, amely a csatlakozóházban található, illessze berendezésének beépítési feltételeihez. Üzembehelyezés előtt minden esetben ellenőrizze, hogy az elektródarúd méréshatárának az adott esetben milyen nagyságúnak kell lennie, és hogy a mérendő közeg villamosan vezetőképes-e, vagy sem. Szerszámok Keresztcsavarhúzó, méret 1 Csavarhúzó hornyosfejű csavarhoz, méret 2,5, VDE 0680 szerint szigetelt Villáskulcs, SW 17 16
17 Beállítások Gyári beállítás A b kódoló kapcsolót gyárilag úgy állítják be, hogy víz közeg esetén (a vezetőképesség 20 μs/cm) a maximális méréstartomány legyen aktív. A maximális méréstartomány az a méret, amely az elektródarúd alsó vége + 26 mm-től a felső mérési pontig tart. 11 ábra A szintérzékelő elektródákat az alábbi gyári beállításokkal szállítják: mérési tartomány 350 mm-ig b kódoló kapcsoló állása: 4, 5 BE, 1, 2, 3, 6 KI mérési tartomány 350 mm 750 mm b kódoló kapcsoló állása: 4 BE, 1, 2, 3, 5, 6 KI mérési tartomány 750 mm 1500 mm b kódoló kapcsoló állása: 3 BE, 1, 2, 4, 5, 6 KI mérési tartomány 1500 mm 2500 mm b kódoló kapcsoló állása: 2 BE, 1, 3, 4, 5, 6 KI Az aktív méréstartomány meghatározása Az elektróda méréstartományán belül aktív mérési tartomány is meghatározható. Az aktív méréstartomány hosszának előválasztása a b kódoló kapcsolóval történik. A b kódoló kapcsolót lásd az 5. ábrán és a 11. ábrán. X választott (aktív) méréstartomány [mm] e a maximális mérési tartomány 25 C-on r diagram víz közegre, vezetőképesség 20 μs/cm s diagram víz közegre, vezetőképesség 5 μs/cm t diagram könnyű fűtőolaj közegre, dielektromos állandó ε r 2, ábra e 26 X Alsó mérési pont BE b ON Figyelem Ha az X mérési tartomány lényegesen kisebb e-nél, a kódoló kapcsoló beállításait a mindenkori közegnek és a r, s, és t diagramoknak megfelelően kell megváltoztatni. 17
18 Beállítások folytatás Az aktív méréstartomány meghatározása folytatás Állapítsa meg, milyen mérendő közegről van szó. Állapítsa meg, hogy az adott alkalmazási esetben mekkora kell legyen az aktív méréstartomány [mm]. A r, s és a t diagram segítségével állapíthatja meg a kódoló kapcsoló víz és könnyű fűtőolaj közeg esetén szükséges beállításait. Példa: A maximális méréstartomány 25 C-on 1500 mm, a választott aktív méréstartomány 1000 mm. A kódoló kapcsoló 3 billenőkapcsolóját ON / BE állásba, a többit OFF / KI állásba kell kapcsolni. Ha a mérendő közeg nem víz és nem könnyű fűtőolaj, a kódoló kapcsoló beállítása feszültségmérés alapján történik. Kapcsolja be ehhez az NRR 2, NRS 2 vagy az NRT 2 szintkapcsoló tápfeszültség kapcsolóját. 1. Nyissa fel a a csatlakozóház 6 fedelét. 2. Emelje a tartályban a közeg szintjét a maximális szinttig, kapcsolja egy voltmérő (+) sarkát az 1, ( ) sarkát az M sorkapocsra. A mérés megkezdése előtt a kódoló kapcsoló összes billenőkapcsolóját állítsa OFF / KI helyzetbe. 3. Kapcsolja most egymás után csak az 1 billenőkapcsolót ON / BE, csak a 2-t ON / BE, csak a 3-t ON / BE, csak a 4-t ON / BE, csak a 4+5-t ON / BE és majd csak a t ON / BE. Mihelyt e kapcsolóállások egyikénél a mért érték a 7 V-ot meghaladja, válassza az előző kapcsolóállást. 4. Ha a beállítást befejezte, a 6 fedelet tegye fel a a csatlakozóházra és rögzítse azt az 5 csavarral. r Diagram víz közegre, vezetőképesség 20 μs/cm Kódoló kapcsoló ON 4 ON Beállítási példa 3 ON A A A ON = BE 2 ON 5 4 A Kimenő feszültség UM[V] DC B B B B A választott (aktív) méréstartomány [mm] 12. ábra A = teljesen vízbe ér B = egyáltalán nem ér vízbe 18
19 Beállítások folytatás Az aktív méréstartomány meghatározása folytatás s Diagram víz közegre, vezetőképesség 25 μs/cm Kódoló kapcsoló 4+5 ON 4 ON 3 ON 7 2 ON ON = BE 6 A A A 5 4 A Kimenő feszültség UM[V] DC B B B B A választott (aktív) méréstartomány [mm] 13. ábra A = teljesen vízbe ér B = egyáltalán nem ér vízbe t Diagram könnyű fűtőolaj közegre, dielektromos állandó εr 2,3 Kódoló kapcsoló ON 4+5 ON 7 ON = BE 4 ON 6 5 A A Kimenő feszültség UM[V] DC 4 A B 3 B 2 B A választott (aktív) méréstartomány [mm] 14. ábra A = teljesen bemerül B = egyáltalán nem ér olajba 19
20 Beállítások folytatás Tájékoztatás n Ha az elektróda mérési pontjait hideg állapotban állították be, a mérési pontok az elektródarúd hő hatására bekövetkező megnyúlása miatt eltolódnak. A beállítást korrigálni kell. Üzembehelyezés A villamos bekötés ellenőrzése 1. Ellenőrizze, hogy az NRG rendszer bekötése a kapcsolási rajznak megfelel-e. 10. ábra 2. Ellenőrizze, hogy a hozzá tartozó szintkapcsoló tápfeszültsége megegyezik-e az adattáblán feltüntetettel. A mérőfeszültség ellenőrzése A a csatlakozóházban a 3 és M sorkapcsok között mérhető meg a tápfeszültség. A feszültség 12 V DC kell legyen. Ha ez a feszültség nem jelenik meg, a kapcsolóerősítőt a gyári ügyfélszolgálattal minden esetben meg kell vizsgáltatni. A szinttel arányos mérési feszültség U M értéke az 1 (+) és M ( ) sorkapcsok között mérhető. Növelje a szintet az (aktív) méréstartomány (pl.: 1000 mm) legmagasabb pontjáig (teljesen vízbe ér), és mérje meg a feszültséget. Hasonlítsa össze ezt az értéket a megfelelő diagramból leolvasottal (a r diagramban U M = 4,6 V 1000 mm-nél). Minden esetben az alábbi értékeket kell kapnia: ha a szintmérő elektróda egyáltalán nem ér vízbe U M 0 V, ha a szintmérő elektróda teljesen vízbe ér U M 7 V DC. Amennyiben a teljesen bemerülő szondával U M = 0 V vagy U M > 7 V DC-t mér, a kapcsolóerősítőt a gyári ügyfélszolgálattal minden esetben meg kell vizsgáltatni. Üzem NRG A forróvíz előállító és kazánok üzemeltetése a TRD 401, TRD 602 TRD 604, EN 12952, EN vagy a Nemzeti Irányelvek, vagy a Minősítő Társaságok irányelvei szerint történik. Tájékoztatás Az üzembehelyezés közben előforduló hibákat a 21. oldalon lévő Üzemzavarok c. fejezet segítségével elemezhetik és háríthatják el. 20
21 Üzemzavarok Hibajegyzék A készülék nem működik Hiba: Elhárítás: Hiba: Elhárítás: A készülék pontatlanul működik Hiba: Elhárítás: A elektróda háza nincs fémes vezető kapcsolatban a tartálytesttel. Tisztítsa meg a tömítési felületeket, és rakjon be be a rajznak megfelelő fém tömítőgyűrűt. Ne tömítse az elektródát se kenderkóccal, se teflonszalaggal! A vezérlő készülék nem kap tápfeszültséget. Kapcsolja be a tápfeszültséget. Kösse össze a készülékeket a kapcsolási rajznak megfelelően. A védőcsövön nincs kiegyenlítő furat, vagy eltömődött, vagy a közeg szintje magasabbra emelkedett. Ellenőrizze a védőcsövet, ill. lássa el kiegyenlítő furattal. Hiba: Elhárítás: Hiba: Elhárítás: Hiba: Elhárítás: Hiba: Elhárítás: Hiba: Elhárítás: A külső mérőcső szelepei zárva vannak. Nyissa ki az elzárószelepeket. A szintmérő elektródát védőcső nélkül szerelték be. A védőcső referencia elektródaként szolgál. Szereljen be védőcsövet. A kiválasztott méréstartomány szerint kívánatos nulla pont kívül esik az elektróda méréstartományán. Az elektróda túl rövid. Cserélje ki a szintérzékelő elektródát. Válasszon megfelelő hosszúságút. A szintmérő elektródarúd lerakódás miatt erősen elszennyeződött. Szerelje ki a szintmérő elektródát és a rudját nedves kendővel tisztítsa meg. A méréstartomány beállítása helytelen. Állítsa be helyesen a b kódoló kapcsolót. Lásd a Beállítások -nál. Amennyiben olyan zavar vagy hiba keletkezik, a melyet a jelen kezelési utasítás alapján nem lehet elhárítani, kérjük, forduljanak műszaki vevőszolgálatunkhoz. 21
22 Üzemen kívül helyezés Veszély Az egész testfelületüket leforrázhatják és súlyos égési sérülések keletkezhetnek a testük teljes felületén! Az elektróda kiszerelése előtt a tartálynak vagy a mérőedénynek túlnyomás mentesnek (0 bar) és szobahőmérsékletűnek (20 C) kell lennie. Leselejtezés Szerelje le a készüléket és anyagminőség szerint válogassa szét a hulladékanyagokat. Az elektronikai alkatrészeket (nyomtatott áramkörök) külön kell ártalmatlanítani. A készülék leselejtezésekor figyelembe kell venni a hulladék kezelésére vonatkozó törvényi előírásokat. 22
23 23
24 GESTRA A külföldi képviseleteket lásd a következő internet címen: Magyarország IPU Magyarország KFT Sasadi út 66 H-1118 Budapest Tel / Fax / budapest@ipu.hu GESTRA AG P. O. Box , D Bremen Münchener Str. 77, D Bremen Tel (0) Fax 0049 (0) gestra.ag@flowserve.com Web / csa ( ) GESTRA AG Bremen Printed in Germany 24
