1 XL Álló elosztószekrények SZERELÉSI SEGÉDLET

2 A Legrand széles termék kínálata képes megfelelni az Ön minôségi követelményeinek az elismert megbízhatóság, az üzembe helyezés egyszerûsége és valódi szabadsága révén. Az új XL elosztószekrényt 3 szélességben és mélységben kínáljuk, lehetôvé téve az Ön által választott összeállítás könnyû megvalósítását. Oldalirányú, illetve hátsó oldali összeillesztés lehetséges, és minden oldal lapját ajtóval lehet helyettesíteni, így kialakítva az Ön igényeinek leginkább megfelelô összeállítást. A modularitás teljes, és korlátok nélküli. Ugyancsak különös figyelmet fordítottunk az elosztás szabadságára: hagyományos elosztás vagy optimalizált elosztás, amely megkönnyíti az összeszerelést, idôt nyerhet az üzembe helyezéskor, illetve a karbantartási és bôvítési mûveletek alkalmával. A tokozatok tökéletesen illeszkednek az XL 3 fali és álló elosztószekrények teljes választékával esztétikai szempontból, valamint az üzembe helyezés módját illetôen.

3 Tartalom 1 AZ XL TERMÉKVÁLASZTÉK Jellemzôk és a tokozatok kiválasztása 2 Tartozékok 4 A TOKOZATOK ÖSSZESZERELÉSE A - Az összeszerelés folyamata 6 B - A szerkezet burkolása 14 AZ ELOSZTÓRENDSZEREK ÖSSZESZERELÉSE A - Az elosztási módszer kiválasztása 20 B - Hagyományos elosztás 22 C - Optimalizált elosztás 34 KÉSZÜLÉKEK ÉS TARTOZÉKOK SZERELÉSE A - Szerelési megoldások 42 B - A rögzítô szerkezetek elhelyezése 48 C - A készülékek felszerelése 2 tartósínekre 56 D - Készülékek felszerelése készülékrögzítô lapra 56 E - Jelzô és vezérlô készülékek és meghosszabbított hajtások ajtóra szerelése 60 E - Mérôberendezések 61 F - XL Pro 2 : elosztószekrény tervezési segédlet szoftver 64 KÁBELEZÉS ÉS CSATLAKOZÁS A - A készülékek csatlakozása 66 B - Védôföldelés 66 C - Kábelbevezetés 67 D - Transcab perforált vezetékcsatorna 68 E - Sorkapocsok 68

4 AZ XL ELOSZTÓSZEKRÉNYEK Az XL termékválaszték 2 JELLEMZÔK IP 30 / IP 55 (ajtóval és tömítô készlettel a soroláshoz) IK 08 Lángállóság: 750 /30 s Termikus határáram Icw: 110 ka-ig (4000 A-es gyûjtôsínnel) 3 szélesség mm (kábeltok) mm (24 modul soronként) -975 mm (36 modul soronként vagy 24 modul soronként + belsô kábeltok) 4000 A-ig képes készülékek fogadására 3 típusú elôlap (1/4 fordulatos plombálható, csavaros csuklópánttal vagy nélküle, csuklópánttal és zárral) Elosztási választék: hagyományos vagy optimalizált elosztórendszerek (függôleges tápsín XL-Part 800 és XL-Part 1600, sorelosztó 250 A-es és 400 A-es) Elválasztás változatok: 4b-ig Szín: RAL 7035 Megfelel a IEC es szabványnak

5 3 SZEKRÉNYEK Külsô méretek sz x m (mm) Tetô-alap egység Tartóoszlopok Magasító keretek Függôleges tartóbordák Vízszintes Ajtók rudak Nyitható domború lapos belsô belsô elôlap belsô Hátlapok Oldallapok kábeltok belsô kábeltokkal kábeltokhoz kábeltokhoz fém üveg fém üveg nélkül 2000 m sz 725 x x x x x x KÜLSÔ KÁBELTOKOK Külsô méretek sz x m (mm) Tetô-alap összeállítás Tartóoszlopok Magasító keretek Nyitható elôlapok Hátlapok Oldallapok Ajtók 2000 m sz 475 x x x

6 AZ XL ELOSZTÓSZEKRÉNYEK Az XL termékválaszték (folytatás) 4 TARTOZÉKOK Tokozatok tartozékai és kiegészítôi 24 modul 36 modul Perforált szerelôlap (Magasság 200 mm) Perforált szerelôlap (Magasság 400 mm) Tömör szerelôlap (Magasság 200 mm) Tömör szerelôlap (Magasság 400 mm) Tömör szerelôlap (Magasság 600 mm) Állítható tömör szerelôlap (Magasság 200 mm) Állítható tömör szerelôlap (Magasság 400 mm) Csúsztatható tömör szerelôlap (Magasság 1800 mm) Univerzális 3 rögzítôsín Állítható univerzális rögzítôsín Kosaras anyák M6-os csavarhoz (x 20) M6-os csavar (x 50) RAL 7035 javítófesték Emelôgyûrûk (x 4) Csavar tokozatok összeillesztéshez Lapos megerôsítô lemez (x 2) L alakú megerôsítô lemez (x 2) IP 55 tömítô készlet soroláshoz Magasító keret soroló készlet Függôleges tartóborda magasító (x 2)

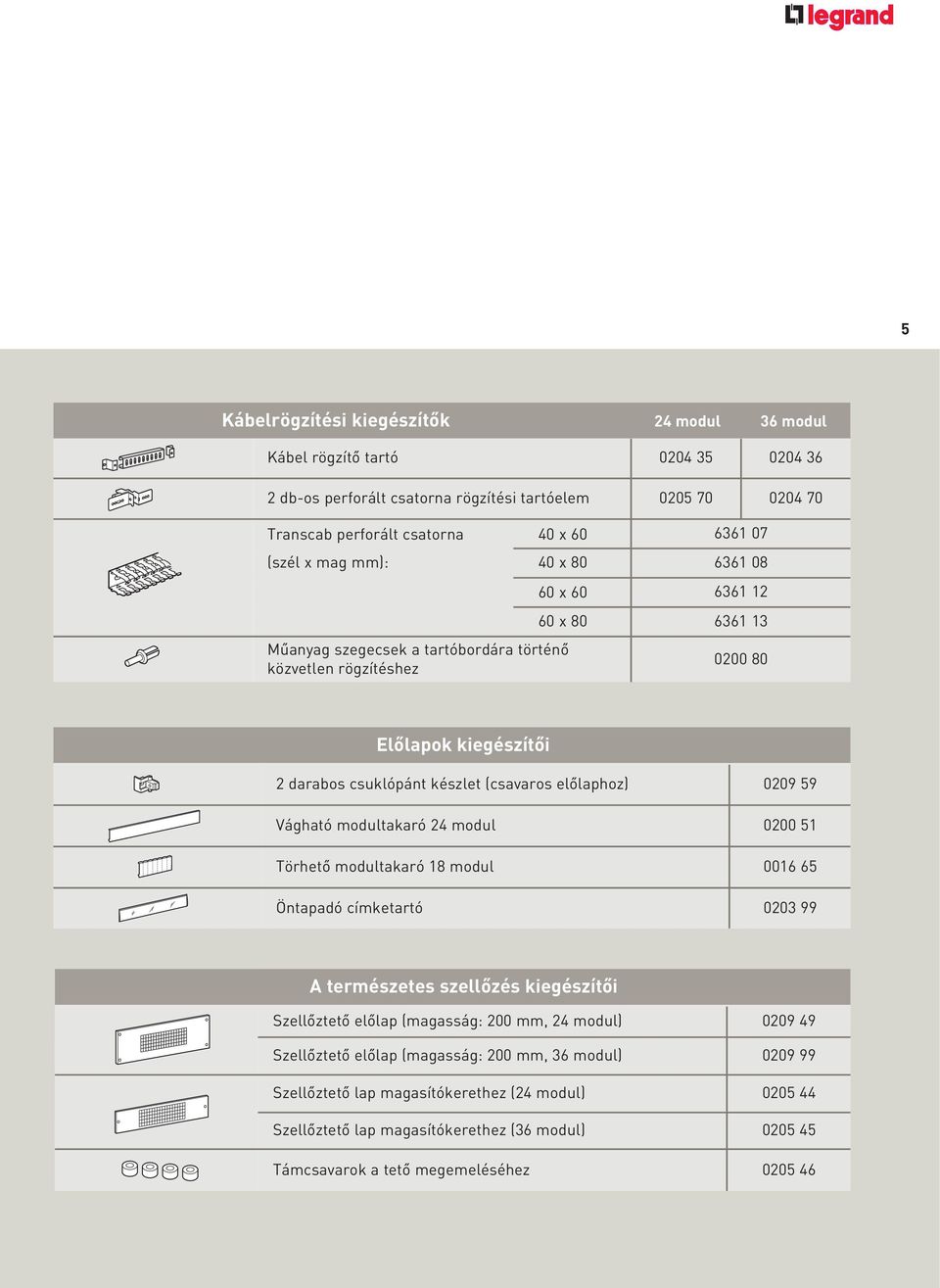

7 5 Kábelrögzítési kiegészítôk 24 modul 36 modul Kábel rögzítô tartó db-os perforált csatorna rögzítési tartóelem Transcab perforált csatorna 40 x (szél x mag mm): 40 x Mûanyag szegecsek a tartóbordára történô közvetlen rögzítéshez 60 x x Elôlapok kiegészítôi 2 darabos csuklópánt készlet (csavaros elôlaphoz) Vágható modultakaró 24 modul Törhetô modultakaró 18 modul Öntapadó címketartó A természetes szellôzés kiegészítôi Szellôztetô elôlap (magasság: 200 mm, 24 modul) Szellôztetô elôlap (magasság: 200 mm, 36 modul) Szellôztetô lap magasítókerethez (24 modul) Szellôztetô lap magasítókerethez (36 modul) Támcsavarok a tetô megemeléséhez

8 AZ XL ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése 6 A AZ ÖSSZESZERELÉS FOLYAMATA Az XL szekrény vagy kábeltok egy tetô-alap egységbôl, 4 tartóoszlopból és egy magasítókeretbôl áll, amelyeket kiegészíthet egy hátlap és 2 oldallap. 1. A magasítókeret összeszerelése A magasítókeretek magassága 100 mm. Egymás mellé illeszthetôek a kat. számú készlet segítségével. Oldalelemüket ki lehet venni annak érdekében, hogy a kábeleket egyik cellából a másikba lehessen vezetni. A tetô-alap egységet csavarokkal és kábelvezetô lemezekkel szállítjuk + A magasítókeretek 4 sarokelembôl és 4 oldallapból állnak Fordítsuk meg az alapot, hogy hozzáférjünk a magasítókeret rögzítôpontjaihoz A hátlapok és az oldallapok ajtókkal helyettesíthetôk A sarokelemek rögzítô csavarjait a tetô-alap egységgel szállítják.

9 7 A sarokelemek át vannak lyukasztva, hogy egy 8-as imbuszkulcs átférjen rajta (a DPX-hez használt Debro-lift mechanizmussal szállított hajtókar megfelel) 2. A tartóoszlopok összeszerelése A kat. számú tartóoszlopokat négyesével szállítjuk, a termékcsalád minden szekrényéhez és kábeltokjához ugyanazokat kell használni. Illesszen minden oszlopot az alapba, és rögzítse két süllyesztett fejû M8-as csavar segítségével anélkül, hogy teljesen meghúzná azokat. Szerelje fel a szükséges oldalelemeket, majd fordítsa meg az így nyert egységet a tartóoszlopok elhelyezése céljából + Azoknál az alapoknál, ahol a szélesség megegyezik a mélységgel, a kábelvezetô fedél csúszkájának iránya megfordítható Figyelem: A két festett oszlopot a vázszerkezet elülsô részére kell helyezni (az alap festett oldalára) miután meggyôzôdtünk arról, hogy perforált oldaluk hátul található

10 AZ XL ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) 8 3. A tetô felszerelése Illessze be a tetôt alkotó két elemet a tartóoszlopok kiálló részeibe Rögzítse a tetôt a süllyesztett fejû M8-as csavar segítségével, majd húzza meg véglegesen a vázszerkezet összeállításához használt összes csavart Figyelem: a lekerekített rész festett részeit a vázszerkezet elülsô részére kell helyezni Végezze el a tetônek és a magasítókeretnek a vázszerkezettel való egyenpotenciálú összekapcsolásait a tetô-alap egységgel szállított vezetékek és a csavarok felhasználásával. Az ebbôl a célból tervezett csatlakoztatási pontokat a következô szimbólum jelöli T. + A tetô 4 rögzítô csavarja helyettesíthetô a kat. számú emelôgyûrûkkel Figyelem: használja a tokozat hátsó részén található csatlakozási pontokat, mivel az elején található csatlakozási pontok az elôlaptartó oszlopok rögzítésére vannak fenntartva

11 9 4. Két szerkezet összeillesztése Az IP 30-as A tartóoszlopokat elôre felszerelik a külsô felén az összeillesztéshez szükséges kapcsolóelemekkel. Ezek az elemek ugyancsak használandók az oldalés hátlapok, illetve az ajtók felszereléséhez. Kapcsolja össze a 2 szerkezet kapcsolóelemeit a os kat. számú illesztô készlet M6-os csavarjaival Az illesztô készlet 8 darab M6-os csavarból és egy olyan eszközbôl áll, amely lehetôvé teszi a csavarok megtartását a meghúzás folyamata közben A B A B B B Példa az összeillesztés megerôsítésére A: egyszer 2 db L alakú lemezbôl álló készlet (kat. sz: ) B: kétszer 2 db lapos lemezbôl álló készlet (kat. sz.: ) Az IP55-ös Az összeillesztési mûveletek azonosak az IP 30 védettségûével. Továbbá fel kell tenni a kat. számú tömítést az összeillesztendô szerkezetek közé. Egy darabban tegye fel a tömítést ügyelve arra, hogy a csatlakozás az alsó részre essen B A Ha a tokozatokat másik helyre viszik vagy szállítják, szükséges a szerkezet illesztés utáni megerôsítése a / 89-es kat. számú megerôsítô lemez segítségével

12 AZ XL ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) 10 + A szerkezet modularitásának köszönhetôen lehetséges oldalirányú vagy hátlap felôli illesztés létrehozása, így számos konfiguráció alakítható ki az elosztó helyiségek adottságaihoz igazodva 5. A függôleges tartóbordák összeszerelése A függôleges tartóbordák a szekrények nélkülözhetetlen felszerelései közé tartoznak. Minden Legrand Lexic, DPX és DMX készülék minden változata és minden konfigurációja mellé kínálunk rögzítô rendszereket. Ugyancsak lehetôvé teszik az XL-Part 800 és 1600 függôleges tápsín összeállítását. Belsô kábeltok nélkül Rögzítse a függôleges tartóbordát az erre a célra létrehozott menetes lyukak felhasználásával Négyszögletû kivágások elôl Ugyanígy járjon el az elôlaptartók esetében x 2 x 2 x 12 A kat. számú függôleges tartóbordát 2 darab elôlaptartóval és a hozzá illô csavarokkal szállítjuk Figyelem: a 475 mm mélységû tokozatok függôleges tartóbordáinak rögzítéséhez használja a leghátsó menetes lyukakat

13 11 + Részleges váz kialakítása: a függôleges tartóborda levágása Az XL szekrényeket úgy alakították ki, hogy két külön tér jöhessen létre: - egy a készülékek részére - egy a gyûjtôsínnek Az 1600 A-es gyûjtôsín tartóinak (kat. szám: / 23) összeszereléséhez használjuk a 725 mm mélységû szekrényeket, a 4000 A-es gyûjtôsín tartóinak (kat. szám: / 25) összeszereléséhez pedig a 925 mm mélységû szekrényeket. Ha helyhiánnyal küzdünk, lehetséges kisebb mélységû szekrényekkel dolgoznunk, ha kivágunk a függôleges tartóbordából. Példa: gyûjtôsín tartóval, kat. szám / 23, 475 mm mélység Illessze a rögzítô lemezt a kivágott függôleges tartóborda szélére Helyezze be a keresztrudakat a szekrény szerkezetébe (keresztrúd kat. száma: a 475 mm-es mélységhez, és a 725 mm-es mélységhez) A függôleges tartóbordák ráhelyezhetôek a kosaras anyákkal ellátott keresztrudakra Vágjon ki a függôleges tartóbordából 200 mm-t az 1600 A-es gyûjtôsínhez, ill. 300 mm-t a 4000 A-es gyûjtôsínhez

14 AZ XL ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) 12 Belsô kábeltokkal x 2 x 1 x 1 x 6 x 12 A kat. számú függôleges tartóbordát egy normál és egy dupla elôlaptartóval szállítjuk, a hozzávaló csavarokkal együtt A 975 mm szélességû szekrényekben a belsô kábeltok lehetôvé tesz 600 mm-es hasznos összeszerelési térhez és 250 mm-es hasznos tokhoz való hozzáférést. A tokot egyaránt lehet a tokozat jobb, illetve bal oldalán létrehozni A tartók elhelyezése elôtt szükséges a szekrényt 2 keresztrúddal felszerelni. x 2 x 4 x 8 A / 22 / 23 kat. számú keresztrudakat kettesével szállítjuk a hozzájuk való rögzítô elemekkel és csavarokkal együtt A keresztrudak kiválasztása A szekrény mélysége (mm) Keresztrudak kat. szám Hosszúság (mm) A keresztrudak rögzítô elemeinek felszereléséhez menetes lyukak állnak rendelkezésre

15 13 Figyelem: a keresztrudat - a rögzítô elemre - felfogató csavarnak a kábeltok felôli oldalon kell elhelyezkednie, hogy ne zavarja a berendezések beszerelését a szekrénybe Illesszük be a kosaras anyákat a keresztrudak 2., 7. és 9. lyukába A függôleges tartóbordák és elôlaptartók egyik oldalról a szerkezetre illeszkednek, másik oldalról pedig a felszerelt keresztrudakra

16 AZ XL ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) 14 B A SZERKEZET BURKOLÁSA 1. Az IP védettség kialakítása IP 30 Az IP 30 védettségi szint elérése ajtók nélkül történik, az illeszkedésen finomítani lehet a 3 burkolat készlet valamelyikének segítségével: kat. szám: 475 mm-es szélesség kat. szám: 725 mm-es szélesség kat. szám: 975 mm-es szélesség IP 55 Az IP 55 védettségi szintet ajtó használatával együtt lehet elérni A burkolat elemek a szerkezetre pattinthatók Tökéletes kidolgozás két összeillesztett tokozat között Összeillesztés esetén be kell tenni a kat. számú tömítést az illesztendô szekrények tartó oszlopai közé. Az ajtók tökéletes illeszkedése a kat. számú tömítô csík alkalmazásával érhetô el

17 15 2. A különbözô típusú elôlapok Az XL termékcsaládban 3 típusú elôlap létezik: 1/4 fordulatos elôlapok A 24 modul, fix szélességû készülékekhez dolgozták ki. Csavaros elôlapok A 24 és 36 modul, fix szélességû készülékekhez dolgozták ki. Csuklópánttal ellátható (balra vagy jobbra) a használat megkönnyítése érdekében. 3. A hátlapok és oldallapok összeszerelése Az elôlapokon kívül egy szekrény elrendezése általában magában foglal egy hátlapot és 2 oldallapot. A lapokat a vázszerkezethez 8 darab M6-os csavar segítségével lehet rögzíteni kat. számú csuklópánt csavaros elôlaphoz Csuklópántos és záras elôlapok A DPX, valamint a DMX termékválaszték minden készüléke részére alkalmazható (kihúzható és kikocsizható) formában dolgozták ki A lapok peremének íve megkönnyíti a vázszerkezethez való szerelést (a hosszú perem jelzi a lap tetejét)

18 AZ XL ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) Kábeltok elôlapok összeszerelése Az XL termékcsaládban 2 kábeltok típus létezik: belsô és külsô kábeltok. Minden kábeltok meghatározott elôlappal rendelkezik: kat. szám: belsô kábeltokhoz kat. szám: külsô kábeltokhoz Mindkettô fel van szerelve csuklópánttal és zárakkal. A belsô kábeltokos elôlap felerôsítése A A csuklópántokkal ellentétes oldalon illessze be a két zárat az elôlap kivágásaiba, és rögzítse a csomagban található anyák segítségével B Tegye be a csuklópántot a rögzítôhoronyba Rögzítse az elôlapot a csuklópántokra a süllyesztett fejû csavarok segítségével, majd illessze a mûanyag takaróelemeket a csavarok fejébe, hogy tökéletes legyen a kidolgozás Rögzítse a 4 horony + csuklópánt összeállítást a tartóoszlop hátsó részére a kosaras anya és az M6-os csavar segítségével 100 A hornyok elhelyezkedése

19 17 A külsô kábeltokos elôlap felerôsítése A két további horony a zárak felerôsítésére szolgál, és a kábeltok tartóoszlopaira kell rögzíteni azokat, a csuklópánttal ellentétes oldalon 5. Az ajtók felerôsítése Az XL szekrényekhez 4 típusú ajtó létezik (lapos fém, lapos üvegezett, domború fém, domború üvegezett), amelyek 2 szélességben állnak rendelkezésre: 725 mm-es és 975 mm-es. A külsô kábeltokokhoz létezik egy 475 mm szélességû lapos fém ajtó. + 4 típusú ajtó közül lehet választani A hornyok elhelyezkedése

20 AZ XL ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) 18 Az ajtókat a tartóoszlopok összekötô darabjaira lehet rögzíteni. Az összekötô darabok egyaránt módot adnak a lapok rögzítésére és a szekrények összeillesztésére Az ajtókat ezekre a darabokra egyszerûen lehet rögzíteni 4 tengely alkalmazásával. Ezek szerelhetôk akár a bal, akár a jobb oldalra. A tengely beillesztése + + A domború ajtók lehetôvé teszik, hogy a elôlap / ajtó távolságot 40 mm-rel megnöveljük a lapos ajtókhoz viszonyítva. Ezek azokra az esetekre szolgálnak, amikor készülékek kerülnek az ajtókra felszerelésre, vagy kihelyezett vezérlések, elôlapra szerelt készülékek stb. esetére Lapos ajtók Domború ajtók Domború ajtók Az összekötô darabok, amelyekkel a tartóoszlopok fel vannak szerelve, lehetôvé teszik akár a burkolati lapok, akár az ajtók fogadását, tehát lehetôség van arra, hogy az ajtókat a szekrények bármelyik 4 külsô oldalára szereljük. Így a hozzáférhetôség teljes marad, akármilyen az elosztó konfigurációja fém üvegezett fém üvegezett

21 19 6. Az egyenpotenciálra hozás megvalósítása A tetô és az alap egyenpotenciálú kötései a 8.oldalon vannak leírva. Az elôlapok, a hát és oldallapok egyenpotenciálját a szerelési elemek biztosítják. Hasonlóképpen az ajtók egyenpotenciálú kötését automatikusan biztosítják a csuklópántok. Amikor az ajtóra, az elôlapokra, vagy a burkolati lapokra olyan villamos készülékek vannak felszerelve, amelyeknek üzemi feszültsége meghaladja az 50 V-ot, kiegészítô egyenpotenciálú kötést kell létrehozni. Ebbôl a célból az összes elem M6-os rézzel bevont csatlakozóponttal van ellátva, amelyek megbízható érintkezést biztosítanak...másik végén az ajtó csatlakozópontjához kapcsolódik Használjuk a kat. számú összekötô vezetéket, melynek hossza: 350 mm vagy egy elôlap csatlakozópontjához Egyik végén a vezeték a szekrény szerkezetére van rögzítve egy kosaras anyával és egy M6-os csavarral Egy oldal egyenpotenciálú kötésének megvalósítása

22 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése 20 A AZ ELOSZTÁSI MÓDSZER KIVÁLASZTÁSA Az XL tokozatok széles választási lehetôséget kínálnak: - 2 optimalizált megoldást, az XL-Part 800 függôleges tápsín 250 A-es sorelosztóval valamint XL-Part 1600 függôleges tápsín 400 A-es sorelosztóval. Ezek a tápsínek és ezek a sorelosztók lehetôvé teszik a DPX és a Lexic készülékek foglalatainak közvetlen csatlakoztatását. - többféle hagyományos gyûjtôsín-összeállítás teszi lehetôvé a legkülönbözôbb, elképzelésû elosztást 4000 A-ig, mind az elosztószekrényekben, mind a kábeltokokban. Optimalizált elosztás 800 A-ig 1600 A-ig XL-Part 800 kat.sz C rézsínek kat.sz A sorelosztó kat.sz.: / 47 XL-Part 1600 kat.sz.: C rézsínek kat.sz.: / 61 / / A sorelosztó kat.sz.:

23 21 Hagyományos elosztás Hagyományos gyûjtôsínek elrendezése Tokozat mélysége (mm) Gyûjtôsín tartók / /25 In < 800 A In < 1000 A In < 1600 A In < 4000 A Vízszintes keresztrúd (1) Vízszintes, fô gyûjtôsín, felsô, vagy alsó Vízszintes átkötô gyûjtôsín Függôleges oldalsó gyûjtôsín, belsô, vagy külsô kábeltokban, Függôleges oldalsó gyûjtôsín, elosztószekrényben Függôleges gyûjtôsín az elosztószekrény hátoldalán (2) sz: 725 mm = sz: 975 mm = Vízszintes gyûjtôsín az elosztószekrény hátoldalán 475 sz: 475 mm = sz: 725 mm = sz: 975 mm = (1) A kat.sz /21/22 gyûjtôsín tartókhoz (2) Lehetôvé teszi 2 belsô vagy külsô kábeltok alkalmazását

24 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése (folytatás) 22 B HAGYOMÁNYOS ELOSZTÁS + 1. In < 800 A: gyûjtôsín tartó kat.sz A kat.sz szigetelôtartók lehetôvé teszik, hogy függôleges gyûjtôsínt ferde helyzetben hozzunk létre. Befogadják a merev, lapos síneket 63 x 5 mm-ig. Felszerelhetôk az elosztószekrény oldalára és a kábeltokokba (belsô és külsô), valamint az elosztószekrény hátoldalára, bármekkora legyen is a tokozat szélessége és mélysége. Rögzítésük a kat.sz /52/53 vízszintes keresztrudakra történik (lásd a 21.oldal). Kat.sz szigetelôtartó 4 szerelési lehetôség M M = 975 / 725 mm M M = 975 / 725 / 475 mm Az elosztószekrény oldalán A belsô kábeltok oldalán M Sz = 725 / 975 M Szigetelôtartó, kat.sz M = 975 / 725 / 475 mm A külsô kábeltok oldalán M = 975 / 725 / 475 mm Az elosztószekrény hátoldalán

25 23 Kat.szám Sínek Sínválaszték Méret (mm) I (A) IP < 30 IP > x x x x Maximális távolság (mm-ben) a síntartók között a zárlati áram csúcsértéke (Ipk) függvényében Sínek Ipk (ka) x x x x Rögzítsük a keresztrudat a függôleges tartóbordákra a szállított saroktartók segítségével Rögzítsük a síntartót az M6 csavarok segítségével (meghúzási nyomaték 10 Nm) Rögzítsük a réz síneket a síntartón (meghúzási nyomaték 7 Nm) Felszerelhetô egy szigetelô védôlemez a síntartóra (megrendelônek kell megoldani)

26 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése (folytatás) In < 1000 A: gyûjtôsín tartó kat.sz A kat.sz szigetelôtartók eltolt helyzetû függôleges gyûjtôsínek megvalósítását teszik lehetôvé. Befogadják a lapos síneket 80 x 5 mm-ig és a C síneket 440 mm 2 -ig. Felszerelésük oldalról történik, minden mélységû belsô és külsô kábeltokba a kat.sz /52/53 keresztrudak segítségével (lásd 21. oldal). Kat.sz szigetelôtartó + Kat.sz szigetelôtartó M M = 975 / 725 / 475 mm Belsô vagy külsô kábeltok oldalán Sínek Sínválaszték I (A) Típus Kat. sz. Méret IP < 30 IP > 30 Lapos sínek C sínek x 5 mm x 5 mm x 5 mm x 5 mm mm mm mm Maximális távolság (mm-ben) a síntartók között a zárlati áram csúcsértékének (Ipk) fügvényében Ipk Lapos sínek C sínek (ka) x 5 63 x 5 75 x 5 80 x mm mm mm

27 25 Rögzítsük a kat.sz /52/53 keresztrudakat a tokozat vázszerkezetén, majd tegyük helyükre a kosaras anyákat Rögzítsük a síntartókat a keresztrudakon az M6 csavarok segítségével (meghúzási nyomaték 10 Nm) Illesszük be a síneket, majd rögzítsük a szigetelôtartók mozgó részét (meghúzási nyomaték 7 Nm). Alkalmazható sínek: lapos típus kat.sz /41/43/59 vagy kat.sz /61/62 C sínek

28 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése (folytatás) In < 1600 A: gyûjtôsín tartó kat.sz /23 A kat.sz /23 szigetelôtartók pólusonként egy, vagy két lapos sínt fogadnak be, 100 x 5 mm méretig. A gyûjtôsínek számos összeállítását teszik lehetôvé: - fô gyûjtôsín felül vagy alul - átvezetô gyûjtôsín - függôleges oldalsó gyûjtôsínek elosztószekrényben és kábeltokban (belsô és külsô) - függôleges gyûjtôsín az elosztószekrény hátoldalán - vízszintes fô gyûjtôsín az elosztószekrény hátoldalán + Kat. sz /23 síntartók: 5 szerelési lehetôség Vízszintes fô gyûjtôsín felül vagy alul (1) Átvezetô gyûjtôsín Oldalsó függôleges gyûjtôsín Kat.sz fix síntartó Kat.sz összefogató segédtartók a fix síntartók kiegészítésére Függôleges gyûjtôsín a hátoldalon Fô gyûjtôsín a hátoldalon (1) ) Ha felsô, vagy alsó fô gyûjtôsínt alakítunk ki 475 mm mély elosztószekrényben, részleges váz kialakítása szükséges (lásd a 11. oldal)

29 27 Kat. Sínek Méret (mm) Sínválaszték I (A) 1 sín pólusonként 2 sín pólusonként élén lapján élén lapján IP < 30 IP > 30 IP < 30 IP > 30 IP < 30 IP > 30 IP < 30 IP > x x x x x Maximális távolság (mm-ben) a síntartók között a zárlati áram csúcsértékének (Ipk) függvényében Ipk (ka) x x 5 1 sín pólusonként 2 sín pólusonként x x x x x x x x

30 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése (folytatás) 28 Rögzítsük a kat.sz /52/53 vízszintes keresztrudakat a tokozat vázszerkezetén, majd tegyük a helyükre a kosaras anyákat Rögzítsük a síntartókat a vízszintes keresztrudakon M6-os csavarok segítségével (meghúzási nyomaték 10 Nm) + Összefogató segédtartó kat.sz Ahhoz, hogy a sínek ellenálljanak a nagy rövidzárlati áramerôsségnek, növelni kell a gyûjtôsín-tartók számát. Néha a síntartók elhelyezkedése nem teszi lehetôvé a vázszerkezeten való rögzítést. Az összefogató síntartókat erre a célra fejlesztették ki. Ezek nincsenek a vázszerkezetre rögzítve, de lehetôvé teszik a sínek egymás közti megtartását, hogy ellenálljanak rövidzárlat esetén keletkezô elektrodinamikus igénybevételeknek Illesszük be a síneket, majd rögzítsük a szigetelôtartók mozgó részét (meghúzási nyomaték 7 Nm): Alkalmazható sínek: lapos típus kat.sz /41/43/46/59 A kat.sz /52/53 keresztrúdakkal a sínek pozíciója 5 mm-rel állítható, hogy megkönnyítsék egy függôleges gyûjtôsínnek egy vízszintes gyûjtôsínnel való összekötését

31 29 4. In < 4000 A: gyûjtôsín tartó kat.sz /25 + Kat sz /25 síntartók: 4 szerelési lehetôség A kat.sz /25 szigetelôtartók 1-4 db 5 mm vastagságú max. 120 x 5 mm méretû lapos sínt fogadnak be, vagy pedig 3 db 10 mm vastagságú sínt 125 x 10 mm méretig. Lehetôséget nyújtanak a gyûjtôsínek számos konfigurációjának megvalósítására: - átvezetô gyûjtôsín - fô gyûjtôsín alul vagy felül - fô vízszintes gyûjtôsín a tokozat hátoldalán - függôleges, oldalsó fô gyûjtôsín elosztószekrényben és kábeltokban (belsô és külsô). Vízszintes fô gyûjtôsín felül vagy alul (1) Átvezetô gyûjtôsín (2) Oldalsó függôleges gyûjtôsín Kat.sz fix síntartó Kat. sz összefogató segédtartók a fix síntartók kiegészítésére Vízszintes fô gyûjtôsín a hátoldalon (1) Ha felsô, vagy alsó fô gyûjtôsínt alakítunk ki 725 mm mély elosztószekrényben, részleges váz kialakítása szükséges (lásd a 11. oldal). (2) Ha felsô, vagy alsó fô gyûjtôsínt alakítunk ki 725 mm mély elosztószekrényben, részleges váz kialakítása szükséges (lásd a 11. oldal), valamint 2 belsô, vagy külsô kábeltokot is kell alkalmazni.

32 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése (folytatás) 30 5 mm-es sínek választéka Sínek I (A) 1 sín pólusonként 2 sín pólusonként Kat Méret élén lapján élén lapján (mm) IP < 30 IP > 30 IP < 30 IP > 30 IP < 30 IP > 30 IP < 30 IP > x x x x x x Max. távolság (mm-ben) a síntartók között a zárlati áram csúcsértékének (Ipk) függvényében 1 sín pólusonként 2 sín pólusonként Ipk (ka) 50 x 5 63 x 5 75 x 5 80 x x x 5 50 x 5 63 x 5 75 x 5 80 x x x

33 31 I (A) 3 sín pólusonként 4 sín pólusonként élén lapján élén lapján IP < 30 IP > 30 IP < 30 IP > 30 IP < 30 IP > 30 IP < 30 IP > sín pólusonként 4 sín pólusonként 50 x 5 63 x 5 75 x 5 80 x x x 5 50 x 5 63 x 5 75 x 5 80 x x x

34 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése (folytatás) 32 Sínek Méret (mm) 10 mm vastagságú sínek választéka I (A) 1 sín pólusonként 2 sín pólusonként 3 sín pólusonként élén lapján élén lapján élén lapján IP < 30 IP > 30 IP < 30 IP > 30 IP < 30 IP > 30 IP < 30 IP > 30 IP < 30 IP > 30 IP < 30 IP > x x x Max. távolság (mm-ben) a síntartók között a zárlati áram csúcsértékének (Ipk) függvényében Ipk (ka) 1 sín pólusonként 80 x x x sín pólusonként 80 x x x sín pólusonként 80 x x x

35 mm 10 mm Tegyük a szigetelôket a tartókra a réz sínek vastagságának függvényében A kat.sz síntartóval a gyûjtôsín mélységében állítható, ezzel lehetôvé téve, hogy a többi gyûjtôsínhez illeszteni és csatlakoztatni lehessen Rögzítsük a síntartókat a függôleges tartóbordákra a 4 kosaras anya + csavar segítségével (meghúzási nyom. 10 Nm) Pozícionáljuk mélységében a gyûjtôsíneket úgy, hogy a többi gyûjtôsínnel tudjon csatlakozni (meghúzási nyomaték 20 Nm) A kat. sz összefogató segédtartó megtartja a síneket egymáshoz képest és biztosítja a síntartók közötti maximális távolságok betartását, amikor nem lehet azt a tokozat vázszerkezetére rögzíteni

36 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése (folytatás) 34 C OPTIMALIZÁLT ELOSZTÁS + Teljes megfordíthatóság 1. XL-Part 800 függôleges tápsín A kat.sz függôleges tápsíntartó váz lehetôvé teszi a kat.sz C sínekkel 800 A-es elosztórendszer kialakítását. 3 db 4P szigetelô gyûjtôsín tartóból áll, amelyek közül az alsó egy gyûjtôsín támasztó tartó, 3 db átkötôsínbôl és 2 db függôleges tartóoszlopból áll a készüléktartó foglalatok rögzítésére. Felszerelése a kat.sz függôleges tartóbordákra történik 24 modulos elosztószekrényben, vagy a kat.sz esre 36 modulos, belsô kábeltokkkal ellátott elosztószekrényekben. Megtáplálja a DPX 125 (adapterrel), DPX 250 ER és DPX 630 készülékeket fogadó fix foglalatokat és a 250 A-es sorelosztót. Az XL-Part 800 függôleges tápsín szerelése azonos az XL-Part 1600 függôleges tápsínével (lásd a következô oldalt). A síntartók pozícióját az elôlap kialakítási terv függvényében kell meghatározni. Legalább 1 db 50 mm-es elôlapot kell betervezni alul és felül. Elôlapok magassága (mm) N Az XL-Part 800 és 1600 tápsínek gyûjtôsínjei tetszés szerint eltolhatók jobbra vagy balra az átkötôsínen, hogy maximálisan helyet adjon a csatlakozókábeleknek N Tömör elôlap Speciális elôlap felsô és alsó síntartókhoz min. 50 DPX 630-hoz 300 DPX 250 ER-hez, vagy 125-höz 200 Moduláris elôlap 250 A-es sorelosztóhoz, DPX 250 ER-el és 160-nal 250 A-es sorelosztóhoz, DPX 125 ER-el és Lexic-kel A kat.sz C sínekre megengedhetô rövidzárlati áramértékek a készülékaljzatok függvényében a következô oldalon szerepelnek.

37 35 2. XL-Part 1600 függôleges tápsín A kat.sz függôleges tápsíntartó váz lehetôvé teszi C sínekkel 1600 A-es elosztórendszer kialakítását. 3 db 4P szigetelô gyûjtôsín tartóból áll, amelyek közül az alsó egy gyûjtôsín támasztó tartó, 3 db átkötôsínbôl és 2 db függôleges tartóoszlopból áll a készüléktartó foglalatok rögzítésére. Felszerelése a kat.sz függôleges tartóbordákra történik 24 modulos elosztószekrényben, vagy a kat.sz esre 36 modulos, belsô kábeltokkkal ellátott elosztószekrényekben. Megtáplálja a DPX 250 és DPX 630 készülékeket fogadó fix, kihúzható vagy kikocsizható foglalatokat és a 400 A-es sorelosztót. C sín választék Sínek I (A) Kat. szám Keresztmetszet (mm 2 ) IP < 30 IP > Megengedhetô rövidzárlati áram csúcsértékek (Ipk ka-ben) a konfiguráció függvényében C sínek DPX foglalat nélkül 2db DPX foglalattal 4db DPX foglalattal mm mm mm mm mm

38 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése (folytatás) 36 Szereljük fel a síntartók fix részét az átkötôsínekre, majd rögzítsük az átkötôsíneket a függôleges tartóbordákra. A gyûjtôsín támasztóval ellátott tartót a tokozat aljába kell beépíteni Rögzítsük a 2 db tartóoszlopot az átkötôsínekre A síntartók pozícióját az elôlap kialakítási terv függvényében kell meghatározni. Legalább 1 db 50 mm-es elôlapot kell betervezni alul és felül. Tömör elôlap Speciális elôlap Moduláris elôlap Elôlapok magassága (mm-ben) felsô és alsó síntartókhoz min. 50 DPX 630-hoz 300 DPX 250 -hez, fix vagy kihúzható 200 DPX 250 -hez, kikocsizható A-es sorelosztóhoz DPX 250 ER-el és 160-nal 400 A-es sorelosztóhoz, DPX 125 ER-el és Lexic-kel Tartsuk be az 50 mm-es távolságokat az elôlapozáshoz + A gyûjtôsín támasztóval ellátott tartó megtartja a síneket a szerelés idején Illesszük be a C síneket, majd rögzítsük a szigetelô síntartók mozgó részét (meghúzási nyomaték 15 Nm)

39 37 3. DPX foglalatok szerelése Az XL-Part 800 foglalatok lehetôvé teszik a DPX 125 készülékek beépítését (adapterrel) és táplálását, valamint a DPX 250 ER és 630 négypólusú készülékek beépítését és táplálását fix változatban. Az XL-Part 1600 foglalatok lehetôvé teszik a DPX 250 és 630, hárompólusú és négypólusú készülékek beépítését és táplálását fix, kihúzható, vagy kikocsizható változatban. Készülékek DPX 125 DPX foglalatok és elôlapok az XL-Part 800 tápsínhez DPX egyedül Foglalatok alsó áramvédôkész Elôlapok Magasság Kat.szám (mm) DPX 250 ER DPX Készülékek DPX 250 DPX 630 Foglalatok Elôlapok Változat DPX egyedül alsó áram-védôkészülékkel mag. motoros hajt. motoros 3 P 4P 3P 4P (mm) nélkül hajtással Fix Kihúzható Kikocsizható Fix Kihúzható Kikocsizható DPX foglalatok és elôlapok a XL-Part 1600 tápsínhez A foglalatok beszerelése elôtt gyôzôdjünk meg a C sínre csatlakoztató csavarok helyzetérôl (bevágás függôlegesen) 1/4 A készülék, elôlapjához viszonyított helyes pozícionálása érdekében, ügyeljünk a foglalatok jelöléseinek a tartóoszlopok jelöléseivel való összehangolására (50 mm-es távolságok)

40 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése (folytatás) 38 Reteszeljük a foglalatot a tartóoszlopon 1/4 fordulattal A készülékek foglalatai bekötôkapocs takaróval kerülnek szállításra, amelyek védik a foglalathoz csatlakoztatott bekötôkapcsokat Csatlakoztassuk a foglalatot a gyûjtôsínhez a csavar 1/4 fordulattal való elfordításával, (vízszintes bevágás) majd szorítsuk meg az ellenanyákat (8-10 Nm) csôkulccsal (szállított tartozék) + IP xxb védettség Rögzítsük a készülékeket a foglalaton (fix változat) a készülékkel szállított csavarokkal A kat.sz C sín szigetelô lehetôvé teszi a C sínek hozzáférhetô részeinek elszigetelését mûanyag idomokkal

41 39 4. A 250 A-es sorelosztó szerelése A 250 A-es sorelosztó alkalmas DPX 125, 160, 250 ER és a Lexic készülékek foglalatainak megtáplálására. Ezek megegyeznek a 400 A-es sorelosztó foglalataival (lásd a 40. oldalon lévô táblázatot a foglalat választékról). A sorelosztók 24 modul széles, vagy 36 modul széles belsô kábeltokos elosztószekrényekbe szerelhetôk be. A függôleges tartóbordákra M6-os csavarokkal és kosaras anyákkal rögzíthetôk. XL-Part 800 tápsínre is felszerelhetôk. A kat.sz sorelosztó közvetlenül a C sínekre csatlakozik, és az egész sor készülékeit megtáplálja. Illesszük be a kalapácsfejû csavart a tápsín C sínjeibe. Ha az anyát meghúztuk (8-10 Nm), célszerû letakarni a vele szállított sapkával A DPX-eket a foglalatra a készülékkel szállított rögzítôcsavarjaikkal kell felszerelni. Táplálásuk 4 db összekötô sínnel valósítható meg, amelyeket a foglalat felsô részébe lehet beilleszteni A foglalatok rögzítése egyben biztosítja csatlakoztatásukat a sorelosztó sínjeihez A kat.sz sorelosztó esetében a 4 db réz összekötô sínt a sor elején lévô készülék aljzatának alsó részébe kell illeszteni

42 AZ XL ELOSZTÓSZEKRÉNYEK Az elosztórendszerek összeszerelése (folytatás) A 400 A-es sorelosztó szerelése A 400 A-es sorelosztó alkalmas DPX 125, 160, 250 ER és Lexic készülékek aljzatainak megtáplálására. Ezek a foglalatok megegyeznek a 250 A-es sorelosztó foglalataival. A 24 modulos, vagy 36 modulos belsô kábeltokos tokozatok függôleges tartóbordáira kerülnek rögzítésre. 1/4 Illesszük be a kosaras anyákat a függôleges tartóbordákra, majd akasszuk rá és csavarozzuk fel a sorelosztót Készülék DPX foglalatok 4P DPX egyedül Foglalat Oldalsó áramvédôkészülékkel Elôlap magassága (mm) DPX DPX DPX 250 ER Pólusok Dugaszolh. foglalat 1 modul / pólus Lexic foglalatok Vezetékes foglalat Lexic-hez 1 modul / pólus 63 A-ig 1,5 modul / pólus 125 A-ig 1P+N 1 modul 40 A-ig A tápsínre történô bekötés a kat. sz csatlakozó és rögzítô készlet segítségével történik. Ez 3 db derékszögû csatlakozót tartalmaz a fázisok és 2db-ot a nulla számára, attól függôen, hogy a nulla sín a tápsínen hol helyezkedik el (jobbra vagy balra). A bekötés kalapácsfejû csavarok segítségével történik (8-10 Nm meghúzási nyomatékkal) N L L L P P /54 L1+N L2+N L3+N A foglalatok egyszerûen felakaszthatók a sorelosztó sínjeire

43 41 A készülékek a velük szállított csavarokkal rögzíthetôk a foglalatokra 6. Csatlakoztatás és leágazás Kábelsarus leágazás a kat.sz (M8), vagy (M12) kalapácsfejû csavarral és anyával A foglalatokat bekötôkapocs takarókkal szállítjuk A kalapácsfejû csavarok egy rugóval vannak ellátva, amely megakadályozza, hogy lecsússzanak a C sínekben + IP xxb védettség A kat.sz A-es leágazó kapocs 2 db 35 mm 2 -es csatlakozást tesz lehetôvé A kat.sz szigetelô védôfedél lehetôvé teszi, hogy a 250 és 400 A-es sorelosztók sínjeinek hozzáférhetô részeit elszigeteljük

44 AZ XL ELOSZTÓSZEKRÉNYEK Készülékek és tartozékok szerelése 42 A SZERELÉSI MEGOLDÁSOK Tartószerkezetek és elôlapok kiválasztása Készülék Változat Pozíció Konfiguráció Bekötés Rotációs/motoros hajtás Szerelés moduláris sínre Lexic < 63 A függôleges Lexic > 63 A függôleges - Vistop A-ig moduláris függôleges - DPX 125 fix függôleges moduláris melsô vagy hátsó - DPX 160 fix függôleges moduláris melsô vagy hátsó - DPX 250 ER fix függôleges moduláris melsô vagy hátsó - DPX-IS 250 fix függôleges moduláris melsô vagy hátsó - Szerelés készülékrögzítô lapra áramvédô nélkül melsô - áramvédô nélkül melsô vagy hátsó motorral vagy nélküle függôleges áramvédô nélkül melsô rotációs áramvédôvel melsô - fix áramvédôvel melsô vagy hátsó motorral vagy nélküle áramvédôvel melsô vagy hátsó rotációs DPX 125 (vegyesen szerelhetô a DPX 160 és DPX 250 ER típusokkal) DPX 160 (vegyesen szerelhetô DPX 125 és DPX 250ER típusokkal) (1) A kivágást el kell végezni dugaszolható fix dugaszolható vízszintes melsô - áramvédôvel vagy melsô vagy hátsó motorral vagy nélküle nélküle melsô vagy hátsó rotációs áramvédô nélkül melsô vagy hátsó motorral vagy nélküle függôleges áramvédô nélkül melsô vagy hátsó rotációs áramvédôvel melsô vagy hátsó motorral vagy nélküle áramvédôvel melsô vagy hátsó rotációs vízszintes áramvédôvel vagy melsô vagy hátsó motorral vagy nélküle nélküle melsô vagy hátsó rotációs áramvédô nélkül melsô - áramvédô nélkül melsô vagy hátsó motorral vagy nélküle függôleges áramvédô nélkül melsô vagy hátsó rotációs áramvédôvel melsô - áramvédôvel melsô vagy hátsó motorral vagy nélküle áramvédôvel melsô vagy hátsó rotációs vízszintes melsô - áramvédôvel vagy nélküle melsô vagy hátsó motorral vagy nélküle melsô vagy hátsó rotációs függôleges forrásátkapcsoló melsô vagy hátsó - forrásátkapcsoló melsô vagy hátsó motorral áramvédô nélkül melsô vagy hátsó motorral vagy nélküle függôleges áramvédô nélkül melsô vagy hátsó rotációs áramvédôvel melsô vagy hátsó motorral vagy nélküle áramvédôvel melsô vagy hátsó rotációs vízszintes áramvédôvel vagy melsô vagy hátsó motorral vagy nélküle nélküle melsô vagy hátsó rotációs függôleges forrásátkapcsoló melsô vagy hátsó motorral vagy nélküle

45 43 Rögzítô szerkezet Rögzítô lap XL modul XL modul Fém elôlap Rögzítô Fém elôlap Rögzítô lap mag. (mm) 4 ford csavaros nyitható szerkezet Mag. (mm) csavaros nyitható (1) (1) (1) (1) (1) (1) (1) (1) (1) (2)

46 AZ XL ELOSZTÓSZEKRÉNYEK Készülékek és tartozékok szerelése (folytatás) 44 áramvédô készülék nélkül melsô - áramvédô készülék nélkül melsô vagy hátsó - függôleges áramvédô készülék nélkül melsô vagy hátsó rotációs hajtással áramvédô készülékkel melsô - áramvédô készülékkel melsô vagy hátsó - fix áramvédô készülékkel melsô vagy hátsó rotációs hajtással áramvédô melsô - DPX 250 ER vízszintes készülékkel melsô vagy hátsó - (Vegyesen vagy nélküle melsô vagy hátsó rotációs hajtással szerelhetô forrásátkapcsoló melsô - DPX 125 függôleges és DPX 160) forrásátkapcsoló melsô - áramvédô készülék nélkül melsô vagy hátsó - függôleges áramvédô készülék nélkül melsô vagy hátsó rotációs hajtással áramvédô készülékkel melsô vagy hátsó - dugaszolható áramvédô készülékkel melsô vagy hátsó rotációs hajtással vízszintes áramvédô készülékkel melsô vagy hátsó - vagy nélküle melsô vagy hátsó rotációs hajtással függôleges forrásátkapcsoló melsô - DPX-IS 250 fix függôleges készülék egyedül melsô - 1 vagy 2 készülék melsô - áramvédô készülék nélkül melsô - függôleges áramvédô készülék nélkül melsô vagy hátsó vele vagy nélküle áramvédô készülékkel melsô - fix áramvédô készülékkel melsô vagy hátsó vele vagy nélküle vízszintes áramvédô készülékkel melsô - vagy nélküle melsô vagy hátsó vele vagy nélküle függôleges forrásátkapcsoló melsô vagy hátsó vele vagy nélküle áramvédô készülék nélkül melsô vagy hátsó vele vagy nélküle függôleges dugaszolható áramvédô készülékkel melsô vagy hátsó vele vagy nélküle DPX 250 vízszintes áramv. készülékkel v. nélkül melsô vagy hátsó vele vagy nélküle áramvédô készülék nélkül melsô vagy hátsó rotációs hajtással vagy nélküle függôleges áramvédô készülék nélkül melsô vagy hátsó motoros meghajtással áramvédô készülékkel melsô vagy hátsó rotációs hajtással vagy nélküle áramvédô készülékkel melsô vagy hátsó motoros meghajtással kikocsizható áramv. készülékkel v. nélkül melsô vagy hátsó rotációs hajtással vagy nélküle vízszintes áramv. készülékkel v. nélkül melsô vagy hátsó motoros meghajtással függôleges forrásátkapcsoló melsô vagy hátsó - forrásátkapcsoló melsô vagy hátsó motoros meghajtással (1) A kivágást el kell végezni A rögzítô szerkezetek és elôlapok kiválasztása (folytatás) Készülék Típus Pozíció Konfiguráció Csatlakozás Rotációs/motoros hajtás

47 45 XL modul XL modul Rögzítô Fém elôlap Rögzítô Fém elôlap Rögzítô lap Rögzítô lap szerkezet mag. (mm) 4 ford. csavaros nyitható szerkezet Mag. (mm) csavaros nyitható (1) (1) (1) (1) (1)
