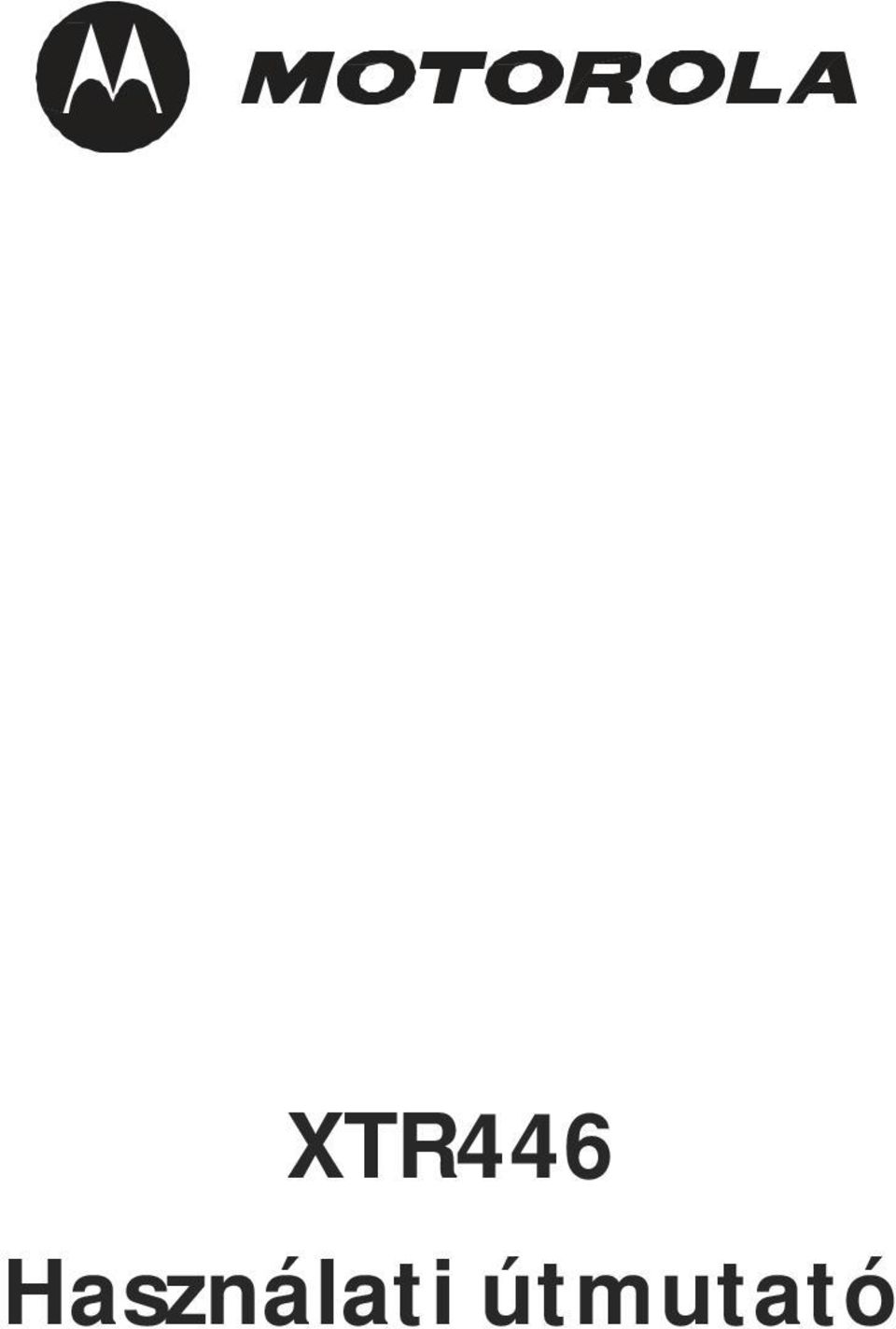

1 XTR446 Használati útmutató

2 A készülék bemutatása Az ön új rádiója: A Motorola XTN446 készülék PMR446 frekvencián működik. Használható bármely országban (a fennálló szabályozásoknak megfelelően), ahol a PMR446-os frekvencia engedélyezett. Kérjük használat előtt gondosan olvassa el a kézikönyvet. Akkumulátor: A készülék NiMH újratölthető akkumulátorral vagy egységenként 4 db AAA típusú alkáli elemmel működtethető. Figyelem! Saját érdekében soha ne szerelje szét az akkumulátort! Megjegyzés: Ha hosszabb ideig nem használja rádiókészülékét, kérjük távolítsa el belőle az akkumulátort. Az akkumulátor oxidálódása maradandó károsodást okozhat készülékében. Szivárgó akkumulátorral legyen óvatos. Az elhasznált akkumulátor vagy elemet kérjük az erre a célra kijelölt szeméttárolóban helyezze el. Akkumulátor behelyezése:

3 1. Billentse le az akkumulátor fedelét az ábra szerint: 2. Helyezze be mellékelt a NiMH újratölthető akkumulátort a készüléken feltüntetett ábra szerint. 4 darab AAA típusú alkáli elemet is használhat. 3. Pattintsa vissza az akkumulátor fedelét. Ikertöltő : Az ikertöltő segítségével egyszerre tudja tölteni mindkét egység akkumulátorát. A készülék első használata előtt töltse az akkumulátorokat 16 órán keresztül. Csatlakoztassa a hálózati adaptert a az ikertöltő hátulján található csatlakozóhoz. A hálózat adapter másik végét csatlakoztassa a fali aljzathoz. Helyezze a PMR egységeket (az akkumulátorra együtt) az ikertöltőre. Megjegyzés: Töltés előtt minden esetben kapcsolja ki a készülékeket. Töltés: Az akkumulátor akkor töltődik mikor a töltőfészek visszajelzője pirosan világít. Ne töltse 16 óránál tovább az akkumulátort A rádió Be és Ki kapcsolása: Tartsa nyomva a SEL/0 gombot körülbelül 2 másodpercig a rádió bekapcsolásához. A készülék hangjelzése után a kijelz n egy másodpercre felvillan az összes ikon. Ezután a kijelz a csatorna számát, a csatornasz r kódot és az akkumulátor töltöttségét mutató ikont mutatja. A készülék kikapcsolásához 2 másodpercig tartsa nyomva a SEL/0 gombot. Hang Hangosíthatja a készüléket a rádió oldalán található VOL/CH gomb (+) jelzés felét nyomva, halkítást érhet el, ha ugyanezen gomb (-) jelzés felét nyomja. A hanger 0-7 étékek között állítható. Billenty hang Ki/be kapcsolásához tartsa lenyomva a hangjegy gombot, miközben bekapcsolja a rádiót. Adás és vétel Használat el tt figyelmesen olvassa el az alábbiakat. A rádió 8 csatornás. Ahhoz, hogy a rádiók egymással kommunikálhassanak, ugyanazt a csatornát és interferenciasz r kódot kell használniuk. Ha interferenciát tapasztal, váltson csatornát és bizonyosodjon meg, hogy mindenki ugyanazt az új csatornát és kódot használja. A maximális érthet séghez tartsa a rádiót 5-7 cm-re a szájától. Tartsa nyomva a (PTT) gombot és beszéljen a mikrofonba. Vételhez engedje el a (PTT) gombot. Monitorozás Ezzel a funkcióval kinyithatjuk a zajzárat, ami lehet vé teszi a gyenge adások fogadását is ugyanakkor a vételünk zajos lesz. Tartsa nyomva a MON gombot 2-3 másodpercig a be/ki kapcsoláshoz Csatorna kiválasztása

4 Nyomja meg a CH/SCAN gombot Válassza ki a VOL/CH (+) vagy (-) gombokkal a kívánt csatornát Nyomja meg a CH/SCAN gombot a mentéshez Interferenciasz r kód kiválasztása Nyomja meg a SEL/0 gombot Válassza ki a VOL/CH (+) vagy (-) gombokkal a kívánt kódot Nyomja meg a PTT gombot a mentéshez Megjegyzés: A 00 kód a sz r kikapcsolását jelenti Csatorna memória Az Ön rádiója 10 csatorna/interferencia kombinációt tud eltárolni Tárolás: Nyomja a MEM gombot, míg a MEM ikon villogni nem kezd most a memória szám látható a kijelz n Válassza ki a VOL/CH (+) vagy (-) gombokkal a kívánt memóriát Nyomja meg a SEL/0 gombot most a csatornaszám villog a kijelz n Válassza ki a VOL/CH (+) vagy (-) gombokkal a kívánt csatornát Nyomja meg a SEL/0 gombot hogy a kódot is be tudja állítani Válassza ki a VOL/CH (+) vagy (-) gombokkal a kívánt kódod Nyomja meg a SEL/0 gombot a mentéshez El hívás memóriából: Nyomja a MEM gombot most a memória szám látható a kijelz n Válassza ki a VOL/CH (+) vagy (-) gombokkal a kívánt memóriát Nyomja meg a SEL/0 gombot a kiválasztáshoz Scan Ez az üzemmód lehet vé teszi a csatorna és a kódok megfigyelését. Továbbá nagyon fontos, hogy a beszédcsoportból bárki megtalálható, aki véletlenül csatornát váltott. Nyomja meg a CH/SCAN gombot, míg a SCAN felirat meg nem jelenik a kijelz n Ha a rádió kódja 0, végigpásztázza az összes csatornát függetlenül a kódoktól. Ha a kód 1-38, a rádió csak az adott csatornát és kód kombinációt pásztázza. Ha foglaltságot érzékel a csatornán, a rádió leállítja a pásztázást, és az adás hallhatóvá válik. Továbbá a kijelz n megjelenik az adott csatorna száma és a kód.. Ha válaszolni szeretne, nyomja meg 2 másodpercen belül a PTT gombot. Ha a rádió 2 másodpercig nem hall foglaltságot, a szkennelés folytatódik. A szkennelés leállításához nyomja meg röviden a SEL/O, Hangjegy vagy tartsa nyomva 2 másodpercig a CH/SCAN gombot Dual Scan Az Ön rádiója képes 1 prioritásos csatorna folyamatos figyelésére Nyomja meg a PRI/ROOM gombot, a PRI felirat villogni kezd a kijelz n Válassza ki a VOL/CH (+) vagy (-) gombokkal a kívánt prioritásos csatornát Nyomja meg a SEL/0 gombot hogy a prioritásos kódot is be tudja állítani. Válassza ki a VOL/CH (+) vagy (-) gombokkal a kívánt prioritásos kódod A Dual Scan (Prioritásos scan) indításához nyomja meg a SEL/O gombot Kikapcsoláshoz nyomja meg a PRI/ROOM gombot

5 Szabadkézi használat (VOX üzemmód) VOX (Hanggal indított adás) kiegészít tartozékkal lehet vé válik a rádió kéznélküli használata. Megjegyzés: miel tt a tartozékot a fülére vagy fejére helyezi, állítsa halkabbra a hanger t. VOX üzemmód használata: Kapcsolja ki a rádiót. Nyissa fel a csatlakozó fed t és csatlakoztassa a tartozékot Kapcsolja be a rádiót Nyomja meg a SEL/0 gombot annyiszor, hogy a VOX ikon megjelenjen a kijelz n Állítsa be az érzékenységet a kívánt szintre OF VOX kikapcsolva 1 Zajmentes környezet 2 Normál (álltalába ez használatos) 3 Zajos környezet Nyomja meg a SEL/0 gombot háromszor, hogy az új beállítást beállítsa Szobafigyelés (bébi r) Ezt a funkciót aktiválva a készülék nem képes vételre! Nyomja meg a PRI/ROOM gombot 2 másodpercig, a BABY ikon villogni kezd a kijelz n Állítsa be az érzékenységet a kívánt szintre (1-3) Nyomja meg a SEL/0 gombot a kiválasztáshoz Kikapcsoláshoz nyomja meg a PRI/ROOM gombot 2 másodpercig Automata telepkímélés A készülék energiatakarékos üzemmódra áll át ha 3 másodpercig nem kezdeményezünk vagy nem érezik hívás. Billenty zár Ez a funkció letiltja az összes gombot kivétel a PTT és a ki/bekapcsolást Nyomja meg a SEL/O gombot annyiszor hogy a ikon megjelenjen a kijelz n Válassza ki a VOL/CH (+) gombbal az ON beállítást Nyomja meg a SEL/0 gombot a mentéshez Kikapcsoláshoz kapcsolja ki majd be a rádiót Háttérvilágítás Az Ön rádiója háttérvilágítással rendelkezik mely 10 másodpercre aktiválódik bármely gomb megnyomásakor (kivétel a PTT) Cseng hang Nyomja meg annyiszor a SEL/O gombot, míg a CALL ikon meg nem jelenik a kijelz n Válassza ki a VOL/CH (+) vagy (-) gombbal a kívánt cseng hangot Nyomja meg a SEL/0 gombot kétszer a mentéshez A hangjegy gombbal tudja meghívni a többi készüléket Hívás vége hang (Roger beep) Kapcsolja be a készüléket a VOL/CH (+) gomb nyomva tartása közben a funkció ki/bekapcsolásához

6 M szaki adatok Csatornaszám 8 Kódok 38 CTCSS M ködési frekvencia 446, és 446,09375 Hatótávolság 6 km-ig (ideális terepviszonyok mellett) Áramellátás 4db AAA elem vagy NiMH akkumulátor Adóteljesítmény (W) 0.5 ERP Moduláció Fázis moduláció Csatornatávolság (khz) 12,5 Csatorna protokoll CTCSS Élettartam* AAA** elem NiMH akku 5% adás; 5% vétel 90% készenlét 16 óra 14 óra * átlagos ** a jó min ség alkaline elem.
