1 Dell E-Monitor állvány Felhasználói kézikönyv support.dell.com

2 Megjegyzések, figyelmeztetések és óvintézkedések MEGJEGYZÉS: A MEGJEGYZÉSEK a számítógép biztonságosabb és hatékonyabb használatát elősegítő fontos tudnivalókat tartalmaznak. FIGYELMEZTETÉS: A FIGYELMEZTETÉS a hardvereszközökre veszélyes, illetve esetleg adatvesztést okozó problémákra hívja fel a figyelmet, és tájékoztat a problémák elkerülésének módjáról. VIGYÁZAT: Az ÓVINTÉZKEDÉSEK esetleges tárgyi és személyi sérülésekre, illetve életveszélyre hívják fel a figyelmet. A dokumentumban közölt információ külön értesítés nélkül is megváltozhat Dell Inc. Minden jog fenntartva. A Dell Inc. előzetes írásos engedélye nélkül szigorúan tilos a dokumentumot bármiféle módon sokszorosítani. A szövegben használt márkajelzések: a Dell és a DELL logó a Dell Inc. márkajelzései. A dokumentumban egyéb védjegyek és védett nevek is szerepelhetnek, amelyek a védjegyet vagy nevet bejegyeztető cégre, valamint annak termékeire vonatkoznak. A Dell Inc. elhárít minden, a sajátján kívüli védjegyekkel és márkanevekkel kapcsolatban benyújtott tulajdonjogi keresetet június Rev. A00

3 Tartalomjegyzék 1 Az Ön Dell E-Monitor állványáról Az E-monitorállvány használata Az E-monitorállvány csatlakoztatása az E-Port vagy E-Port Plus portreplikátorokhoz... 7 E-monitorállvány áramellátása és dokkoló állapot A portreplikátor leválasztása a monitorállványról Műszaki adatok Információkeresés Szószedet Tartalomjegyzék 3

4 4 Tartalomjegyzék

5 Az Ön Dell E-Monitor állványáról A Dell E-Monitor állvány a Dell E-Family laptop számítógépekkel és portreplikátorokkal működik. Az E-monitorállvány az alábbiakkal használható együtt: Dell E-Family 12.1" - 17"-os laptopokkal Dell E-Port és Dell E-Port Plus portreplikátorokkal Legfeljebb 48,2 cm átmérőjű alappal rendelkező monitorokkal monitorállvány 2 portreplikátor kioldó fül 3 tápellátás gomb 4 leoldó gomb 5 dokkoló lámpa Az Ön Dell E-Monitor állványáról 5

6 a portreplikátor vezetősínei 2 portreplikátor kioldó fül 3 a monitorállványt a portreplikátorhoz kapcsoló kábel 6 Az Ön Dell E-Monitor állványáról

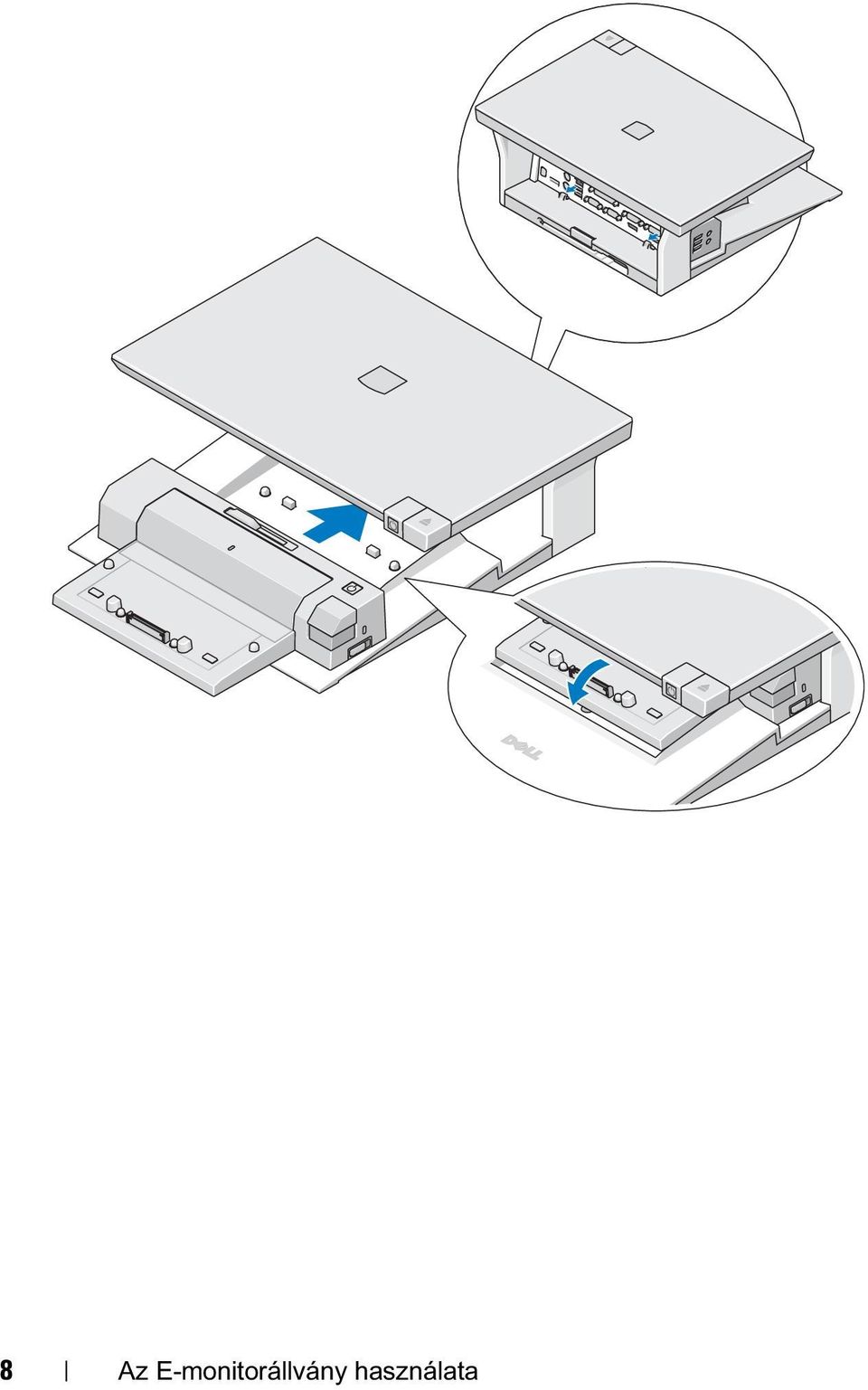

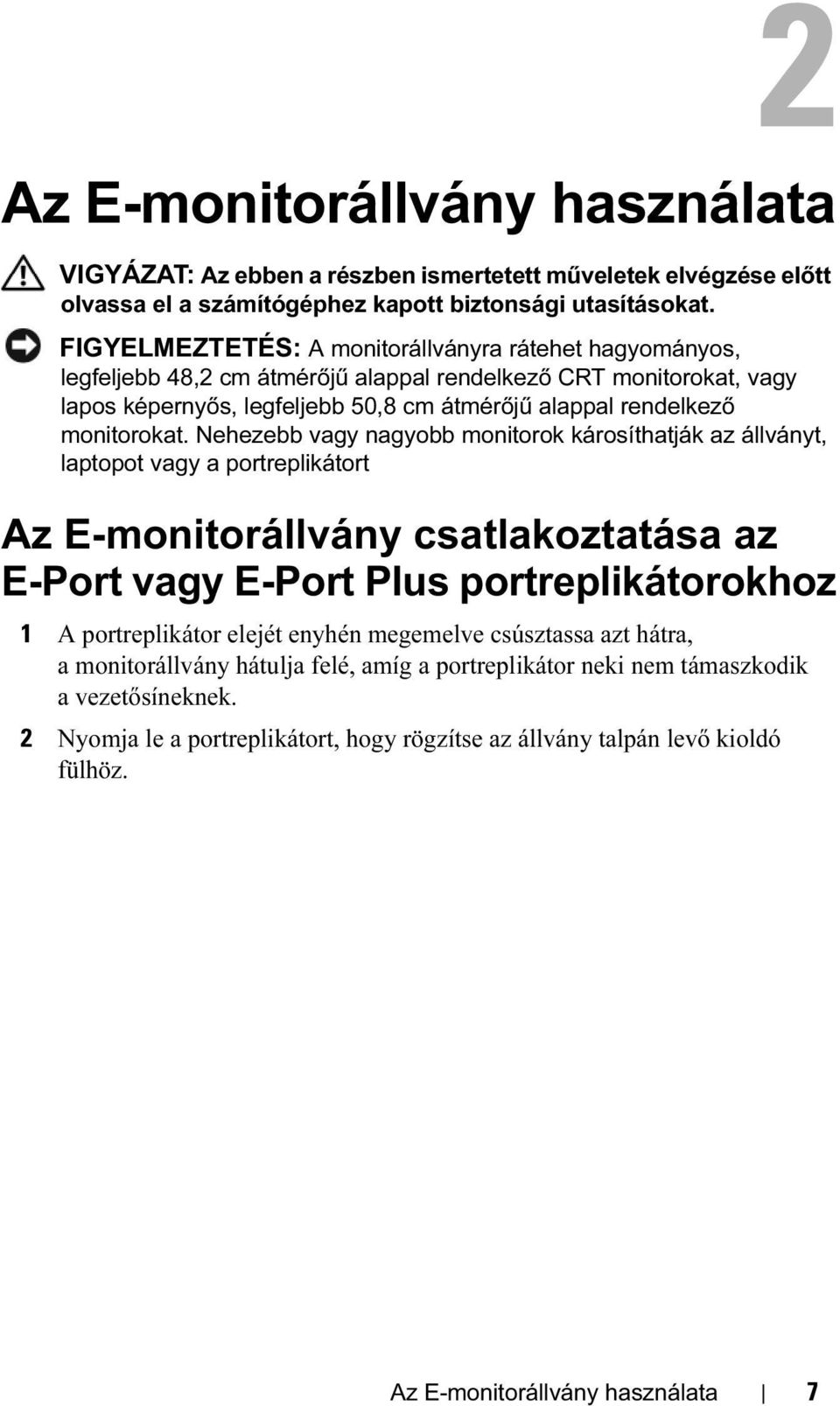

7 Az E-monitorállvány használata VIGYÁZAT: Az ebben a részben ismertetett műveletek elvégzése előtt olvassa el a számítógéphez kapott biztonsági utasításokat. FIGYELMEZTETÉS: A monitorállványra rátehet hagyományos, legfeljebb 48,2 cm átmérőjű alappal rendelkező CRT monitorokat, vagy lapos képernyős, legfeljebb 50,8 cm átmérőjű alappal rendelkező monitorokat. Nehezebb vagy nagyobb monitorok károsíthatják az állványt, laptopot vagy a portreplikátort Az E-monitorállvány csatlakoztatása az E-Port vagy E-Port Plus portreplikátorokhoz 1 A portreplikátor elejét enyhén megemelve csúsztassa azt hátra, a monitorállvány hátulja felé, amíg a portreplikátor neki nem támaszkodik a vezetősíneknek. 2 Nyomja le a portreplikátort, hogy rögzítse az állvány talpán levő kioldó fülhöz. Az E-monitorállvány használata 7

8 8 Az E-monitorállvány használata

9 3 Húzza meg az átlátszó műanyag fület, hogy kiszabadítsa a kábelt a monitorállvány hátuljából, majd vegye le a védősapkát a kábelről. 4 Csatlakoztassa a kábelt a portreplikátorhoz, hogy biztosítsa a monitorállvány energiaellátását. A monitorállvány kaphat áramot a laptop akkumulátorától, illetve a laptop vagy a portreplikátor váltóáramú adapterétől. MEGJEGYZÉS: Bővebb információért a portreplikátor használatáról lásd a Dell E-Port Felhasználói útmutatót vagy a Dell E-Port Plus Felhasználói útmutatót a support.dell.com címen portreplikátor csatlakozó 2 kábel Az E-monitorállvány használata 9

10 E-monitorállvány áramellátása és dokkoló állapot Az E-monitorállvány tápfeszültség gomb egy dokkolt laptop be- vagy kikapcsolására szolgál. A tápellátás fény jelöli az E-monitorállvány vagy a dokkolt laptop tápellátás állapotát. A kiadás gombon látható dokkolás fény jelzi az E-monitorállvány és a laptop hálózati feszültséget és dokkolási állapotát. A következő táblázat mutatja a dokkolás, tápellátás, laptop állapotok lehetséges feltételeit, valamint azt, hogy ezeket a feltételeket hogyan jeleníti meg az E-monitorállvány tápgomb és a dokkolás fények: Tápellátó és dokkoló állapot Egység dokkolva vagy nincs hálózati adapter csatlakoztatva Egység dokkolva és hálózati adapter csatlakoztatva Egység dokkolva hálózati adapter vagy akkumulátor használatával Egység dokkolva hálózati adapter vagy akkumulátor használatával Laptop állapot Tápgomb fénye Dokkolás fény Hibernálva vagy kikapcsolva Hibernálva vagy kikapcsolva Nem világít Nem világít Nem világít Be Készenlét Szellőzés Be Be Be Be 10 Az E-monitorállvány használata

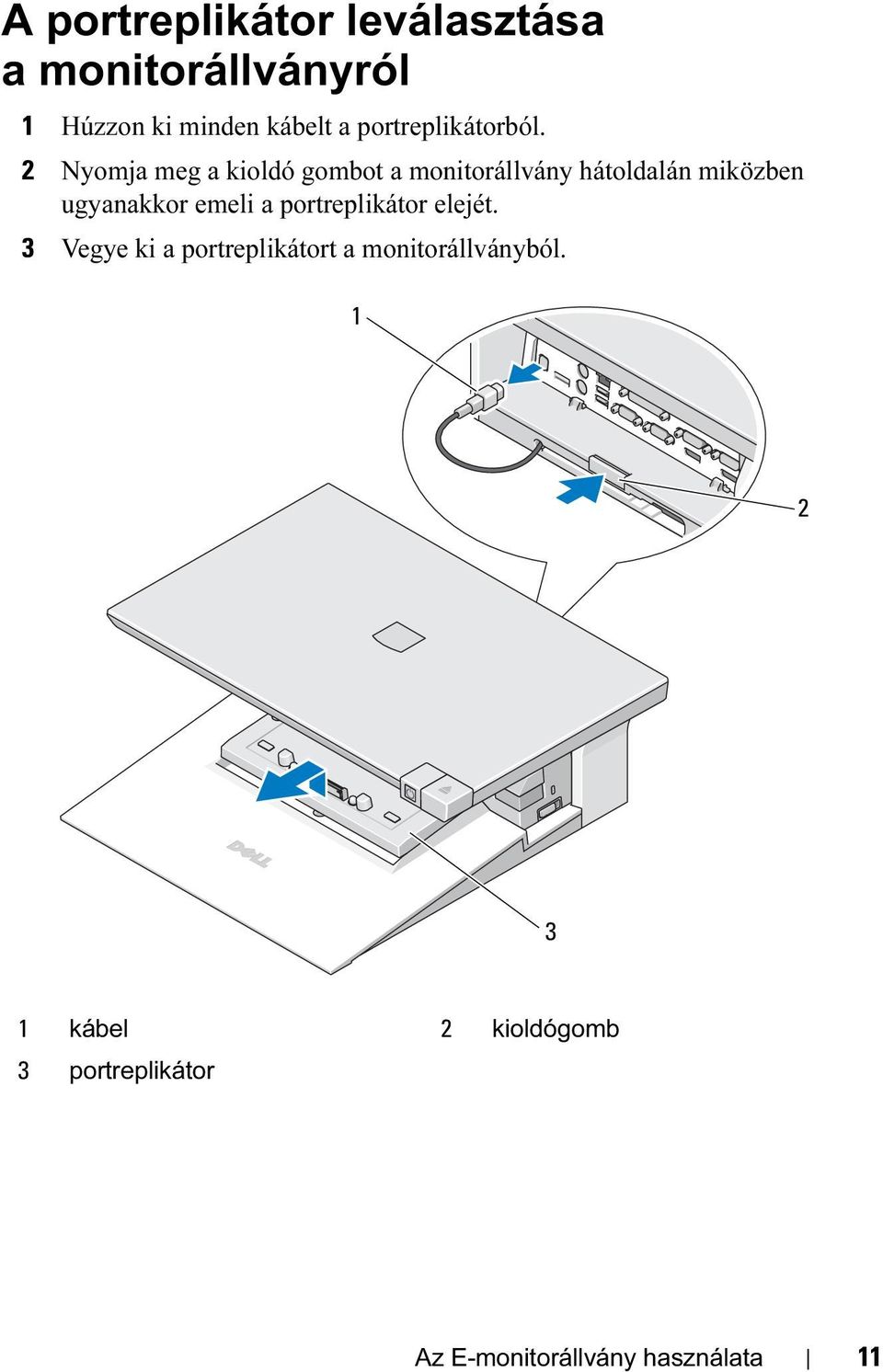

11 A portreplikátor leválasztása a monitorállványról 1 Húzzon ki minden kábelt a portreplikátorból. 2 Nyomja meg a kioldó gombot a monitorállvány hátoldalán miközben ugyanakkor emeli a portreplikátor elejét. 3 Vegye ki a portreplikátort a monitorállványból kábel 2 kioldógomb 3 portreplikátor Az E-monitorállvány használata 11

12 12 Az E-monitorállvány használata

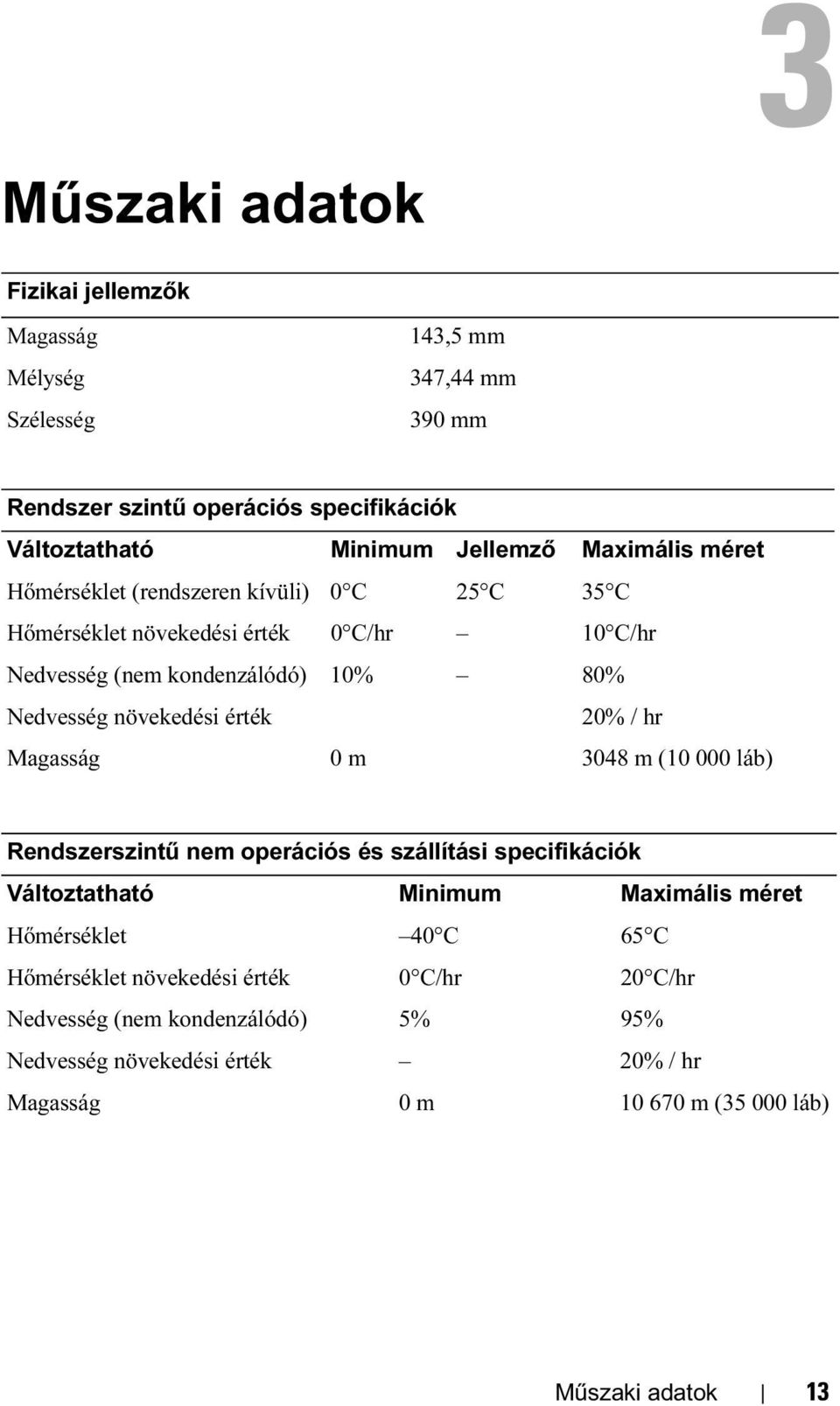

13 Műszaki adatok Fizikai jellemzők Magasság Mélység Szélesség 143,5 mm 347,44 mm 390 mm Rendszer szintű operációs specifikációk Változtatható Minimum Jellemző Maximális méret Hőmérséklet (rendszeren kívüli) 0 C 25 C 35 C Hőmérséklet növekedési érték 0 C/hr 10 C/hr Nedvesség (nem kondenzálódó) 10% 80% Nedvesség növekedési érték 20% / hr Magasság 0 m 3048 m ( láb) Rendszerszintű nem operációs és szállítási specifikációk Változtatható Minimum Maximális méret Hőmérséklet 40 C 65 C Hőmérséklet növekedési érték 0 C/hr 20 C/hr Nedvesség (nem kondenzálódó) 5% 95% Nedvesség növekedési érték 20% / hr Magasság 0 m m ( láb) Műszaki adatok 13

14 14 Műszaki adatok

15 Információkeresés Dokumentumok Biztonsági, szabályozó, jótállási és támogató dokumentáció Elképzelhető, hogy ez az információ a számítógéppel együtt szállítódik. További, szabályozással kapcsolatos információkért lásd a Regulatory Compliance Homepage (Szabályozási megfelelőség honlapja) a címen a következő webhelyen: Tartalomjegyzék Jótállási adatok Szerződési feltételek (csak USA) Biztonsági előírások Szabályozással kapcsolatos információk ergonómiával kapcsolatos információk Végfelhasználói licencszerződés Információkeresés 15

16 16 Információkeresés

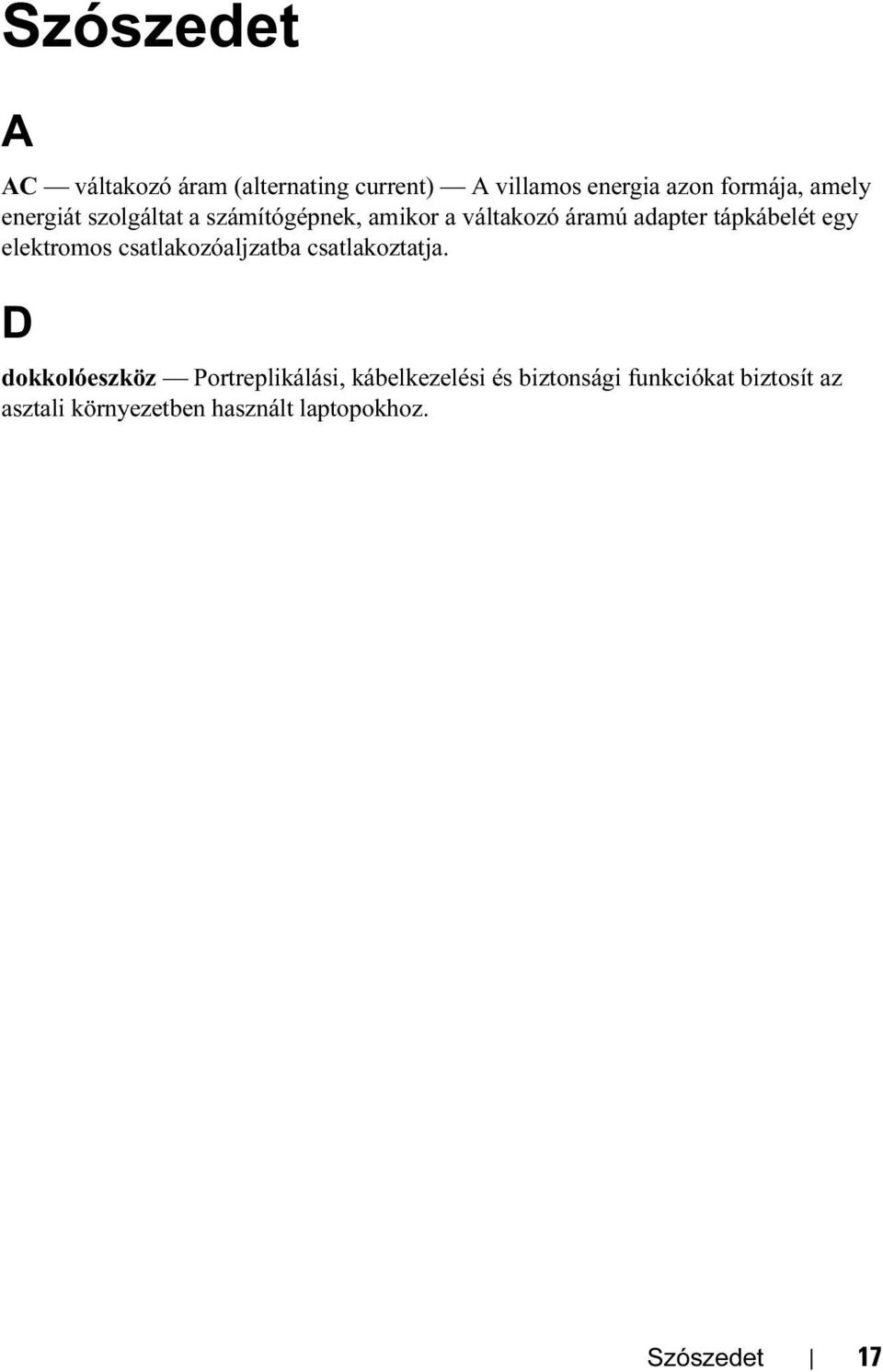

17 Szószedet A AC váltakozó áram (alternating current) A villamos energia azon formája, amely energiát szolgáltat a számítógépnek, amikor a váltakozó áramú adapter tápkábelét egy elektromos csatlakozóaljzatba csatlakoztatja. D dokkolóeszköz Portreplikálási, kábelkezelési és biztonsági funkciókat biztosít az asztali környezetben használt laptopokhoz. Szószedet 17
