1 Klíma szabályozó rendszer ControlAir ControlAir rendszer Klímagerendára épített digitális szabályozó és vezérlő elektronika rendszer. A ControlAir rendszer kifejezetten a klímagerendákhoz kapcsolódó szabályozási és vezérlési funkciók ellátására készült. A ControlAir rendszer a klímagerendára építve kerül szállításra, gyárilag szerelt és megrendelői igények szerint programozott. A ControlAir rendszer nem csupán önálló automatika elemek csoportja. A klímagerendák ControlAir egységei saját kommunikációs buszon kapcsolódnak egymáshoz és a ControlAir felügyeleti szoftverhez: a ControlAir rendszer nem más, mint klímagerendákra alapuló felügyeleti rendszer. Leírás A saját fejlesztésű, klímagerendákra szerelhető ControlAir szabályozó automatika két nagyon fontos célunkra kínál megoldást: a felhasználó számára jó minőségű szellőztetést és kellemes klímát biztosítani úgy, hogy a friss levegő a lehető legenergiahatékonyabb módon áramoljon az adott helyiségbe. Ezt elsősorban az energiatakarékos szabályozási megoldásoknak köszönhetjük, amelyek elsődleges feladata a hűtés és fűtés körök szabályozása a helyiség hőmérsékletének függvényében. Hűtés üzemmódban a kondenzáció védelmet a gyárilag klímagerendára szerelt kondenzátum érzékelő biztosítja. A ControlAir rendszer továbbá képes a friss levegő zsalujának a vezérlésére, ablak jeleinek fogadására, valamint külső vagy a klímagerendába építet világítás vezérlésére, mindezt energiatakarékos üzemmódokban. A környezetbarát üzemeltetés érdekében a rendszer beépített, illetve külső mozgásérzékelővel is rendelhető. Ennek köszönhetően mindig annyi levegőt juttat be az adott helyiségbe, amelyre éppen igény van. Legfőbb jellemzők - Komplett klíma szabályozó és vezérlő rendszer - Automatika elemek, felügyeleti rendszer, kábelek, tápegység egy csomagban - WEB és Modbus alapú felügyeleti megoldások, testreszabott kezelőfelülettel - Gyárilag szerelt és konfigurált rendszer - Minimális helyszíni szerelési igény - Energiatakarékos szabályozási megoldások - Hűtés és fűtés szabályozás kondezáció védelemmel - Friss levegő zsalu és világítás vezérlés - Ablak nyitás és jelenlét érzékelő 6.1.1

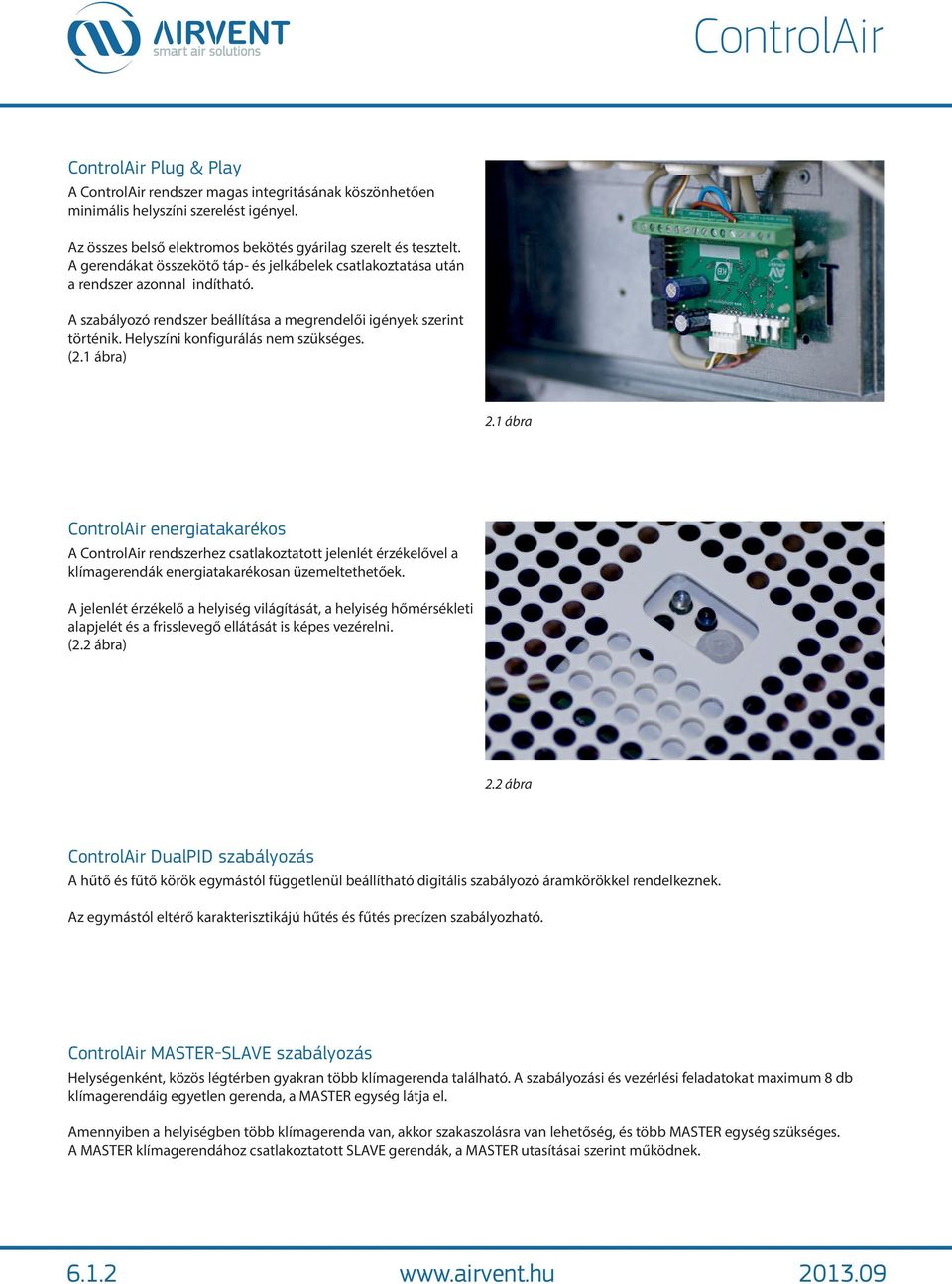

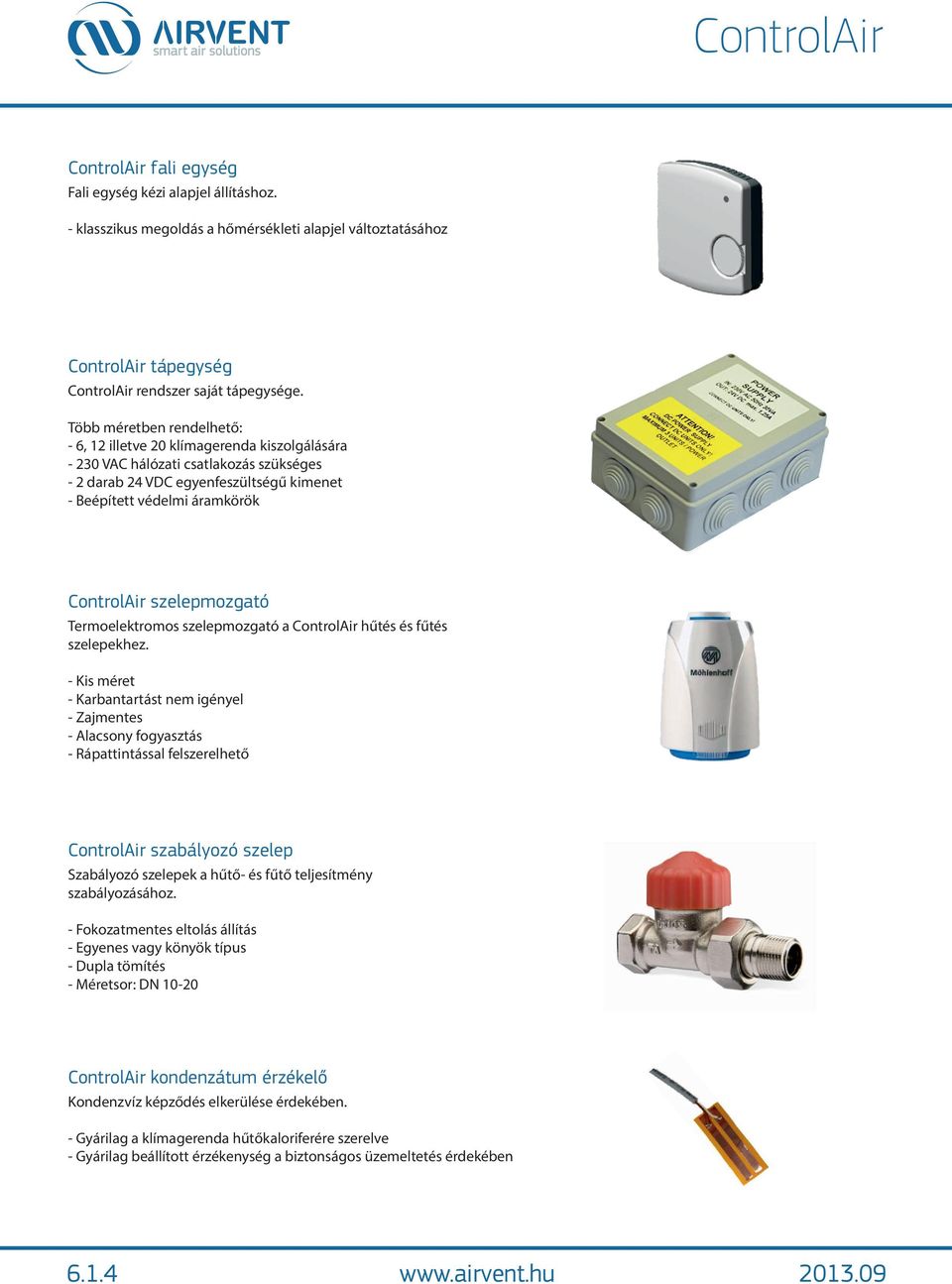

2 ControlAir Plug & Play A ControlAir rendszer magas integritásának köszönhetően minimális helyszíni szerelést igényel. Az összes belső elektromos bekötés gyárilag szerelt és tesztelt. A gerendákat összekötő táp- és jelkábelek csatlakoztatása után a rendszer azonnal indítható. A szabályozó rendszer beállítása a megrendelői igények szerint történik. Helyszíni konfigurálás nem szükséges. (2.1 ábra) 2.1 ábra ControlAir energiatakarékos A ControlAir rendszerhez csatlakoztatott jelenlét érzékelővel a klímagerendák energiatakarékosan üzemeltethetőek. A jelenlét érzékelő a helyiség világítását, a helyiség hőmérsékleti alapjelét és a frisslevegő ellátását is képes vezérelni. (2.2 ábra) 2.2 ábra ControlAir DualPID szabályozás A hűtő és fűtő körök egymástól függetlenül beállítható digitális szabályozó áramkörökkel rendelkeznek. Az egymástól eltérő karakterisztikájú hűtés és fűtés precízen szabályozható. ControlAir MASTER-SLAVE szabályozás Helységenként, közös légtérben gyakran több klíma található. A szabályozási és vezérlési feladatokat maximum 8 db klímagerendáig egyetlen, a MASTER egység látja el. Amennyiben a helyiségben több klíma van, akkor szakaszolásra van lehetőség, és több MASTER egység szükséges. A MASTER klímagerendához csatlakoztatott SLAVE gerendák, a MASTER utasításai szerint működnek

3 ControlAir felügyeleti rendszer A ControlAir rendszer gerincét a felügyeleti rendszer alkotja. Különböző felügyeleti platformokon keresztül a klímagerendák összes paramétere (beállítások, aktuális értékek) elérhető. A felügyeleti programok különböző jogosultságokkal rendelkeznek (adminisztrátor, rendszer operátor, egyszerű felhasználó) az egyszerű és biztonságos használathoz. ControlAir WEB Internet böngészőn keresztül elérhető felügyeleti rendszer. A ControlAir WEB rendszer előre konfigurált mini szerverrel kerül szállításra. A felügyeleti program egyben komplett kezelőfelület is, mely tartalmazza az épület alaprajazát. (3.1 ábra) ControlAir Modbus Szabványos Modbus RTU alapú adatkapcsolat. Felügyeleti felületet és épület alaprajzot nem tartalmaz. 3.1 ábra ControlAir rendszer elemei ControlAir Master A Szabályozó kártya, a MASTER klímagerendára építve. - Mikroprocesszoros vezérlő - Szabályozó áramkör - Periféria csatlakozók - Busz csatlakozó ControlAir Slave Csatlakozó kártya a SLAVE klímagerendára építve. Vezérlését a MASTER klímagerendán elhelyezett Master panelről kapja. - Periféria csatlakozók ControlAir Temp Érzékelő panelek a MASTER klímagerendák frontlapjára építve. - Digitális hőmérő chip - Üzemmód jelző LED - Mozgásérzékelő (opcionális) 6.1.3

4 ControlAir fali egység Fali egység kézi alapjel állításhoz. - klasszikus megoldás a hőmérsékleti alapjel változtatásához ControlAir tápegység ControlAir rendszer saját tápegysége. Több méretben rendelhető: - 6, 12 illetve 20 klíma kiszolgálására VAC hálózati csatlakozás szükséges - 2 darab 24 VDC egyenfeszültségű kimenet - Beépített védelmi áramkörök ControlAir szelepmozgató Termoelektromos szelepmozgató a ControlAir hűtés és fűtés szelepekhez. - Kis méret - Karbantartást nem igényel - Zajmentes - Alacsony fogyasztás - Rápattintással felszerelhető ControlAir szabályozó szelep Szabályozó szelepek a hűtő- és fűtő teljesítmény szabályozásához. - Fokozatmentes eltolás állítás - Egyenes vagy könyök típus - Dupla tömítés - Méretsor: DN ControlAir kondenzátum érzékelő Kondenzvíz képződés elkerülése érdekében. - Gyárilag a klíma hűtőkaloriferére szerelve - Gyárilag beállított érzékenység a biztonságos üzemeltetés érdekében

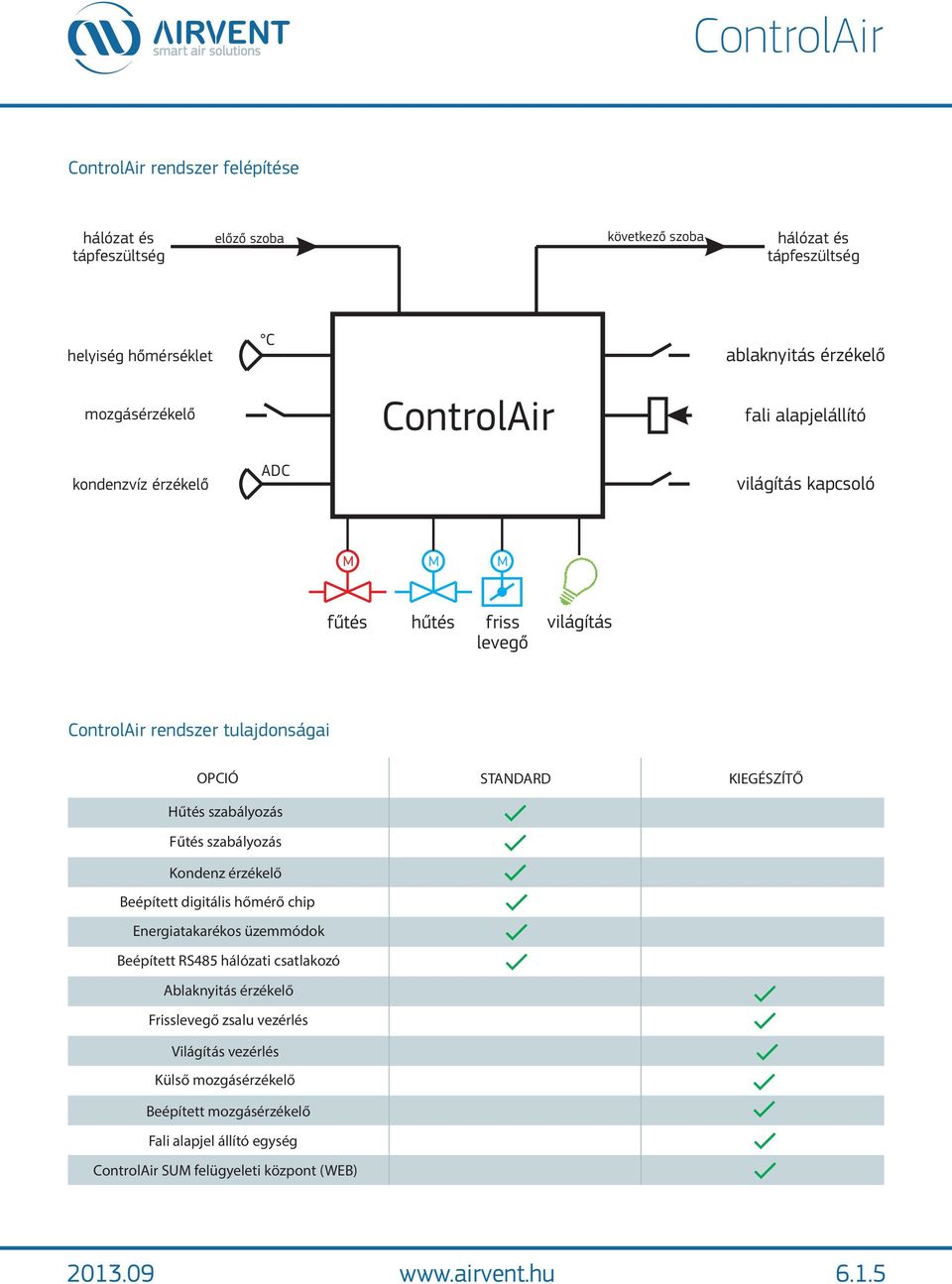

5 ControlAir rendszer felépítése hálózat és tápfeszültség előző szoba következő szoba hálózat és tápfeszültség helyiség hőmérséklet C ablaknyitás érzékelő mozgásérzékelő ControlAir fali alapjelállító kondenzvíz érzékelő ADC világítás kapcsoló M M M fűtés hűtés friss levegő világítás ControlAir rendszer tulajdonságai OPCIÓ Hűtés szabályozás Fűtés szabályozás Kondenz érzékelő Beépített digitális hőmérő chip Energiatakarékos üzemmódok Beépített RS485 hálózati csatlakozó Ablaknyitás érzékelő Frisslevegő zsalu vezérlés Világítás vezérlés Külső mozgásérzékelő Beépített mozgásérzékelő Fali alapjel állító egység ControlAir SUM felügyeleti központ (WEB) STANDARD KIEGÉSZÍTŐ 6.1.5

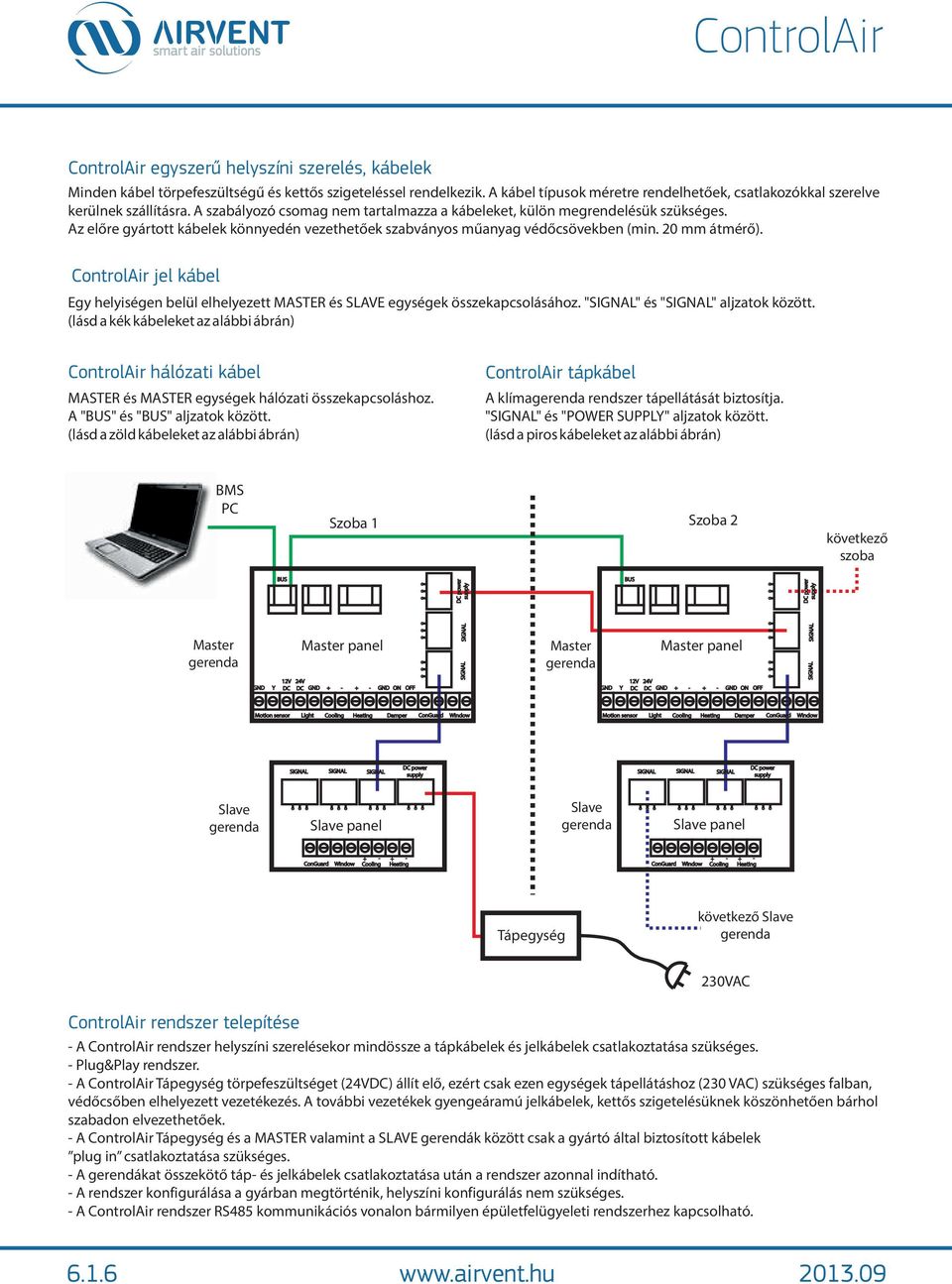

6 ControlAir egyszerű helyszíni szerelés, kábelek Minden kábel törpefeszültségű és kettős szigeteléssel rendelkezik. A kábel típusok méretre rendelhetőek, csatlakozókkal szerelve kerülnek szállításra. A szabályozó csomag nem tartalmazza a kábeleket, külön megrendelésük szükséges. Az előre gyártott kábelek könnyedén vezethetőek szabványos műanyag védőcsövekben (min. 20 mm átmérő). ControlAir jel kábel Egy helyiségen belül elhelyezett MASTER és SLAVE egységek összekapcsolásához. "" és "" aljzatok között. (lásd a kék kábeleket az alábbi ábrán) ControlAir hálózati kábel MASTER és MASTER egységek hálózati összekapcsoláshoz. A "BUS" és "BUS" aljzatok között. (lásd a zöld kábeleket az alábbi ábrán) ControlAir tápkábel A klíma rendszer tápellátását biztosítja. "" és "POWER SUPPLY" aljzatok között. (lásd a piros kábeleket az alábbi ábrán) BMS PC Szoba 1 Szoba 2 következő szoba BUS BUS Master GND Y Master panel 12V 24V DC DC GND GND ON OFF Master GND Y Master panel 12V 24V DC DC GND GND ON OFF Motion sensor Light Cooling Heating Damper Motion sensor Light Cooling Heating Damper Slave Slave panel Slave Slave panel Cooling Heating Cooling Heating Tápegység következő Slave ControlAir rendszer telepítése 230VAC - A ControlAir rendszer helyszíni szerelésekor mindössze a tápkábelek és jelkábelek csatlakoztatása szükséges. - Plug&Play rendszer. - A ControlAir Tápegység törpefeszültséget (24VDC) állít elő, ezért csak ezen egységek tápellátáshoz (230 VAC) szükséges falban, védőcsőben elhelyezett vezetékezés. A további vezetékek gyengeáramú jelkábelek, kettős szigetelésüknek köszönhetően bárhol szabadon elvezethetőek. - A ControlAir Tápegység és a MASTER valamint a SLAVE gerendák között csak a gyártó által biztosított kábelek plug in csatlakoztatása szükséges. - A gerendákat összekötő táp- és jelkábelek csatlakoztatása után a rendszer azonnal indítható. - A rendszer konfigurálása a gyárban megtörténik, helyszíni konfigurálás nem szükséges. - A ControlAir rendszer RS485 kommunikációs vonalon bármilyen épületfelügyeleti rendszerhez kapcsolható

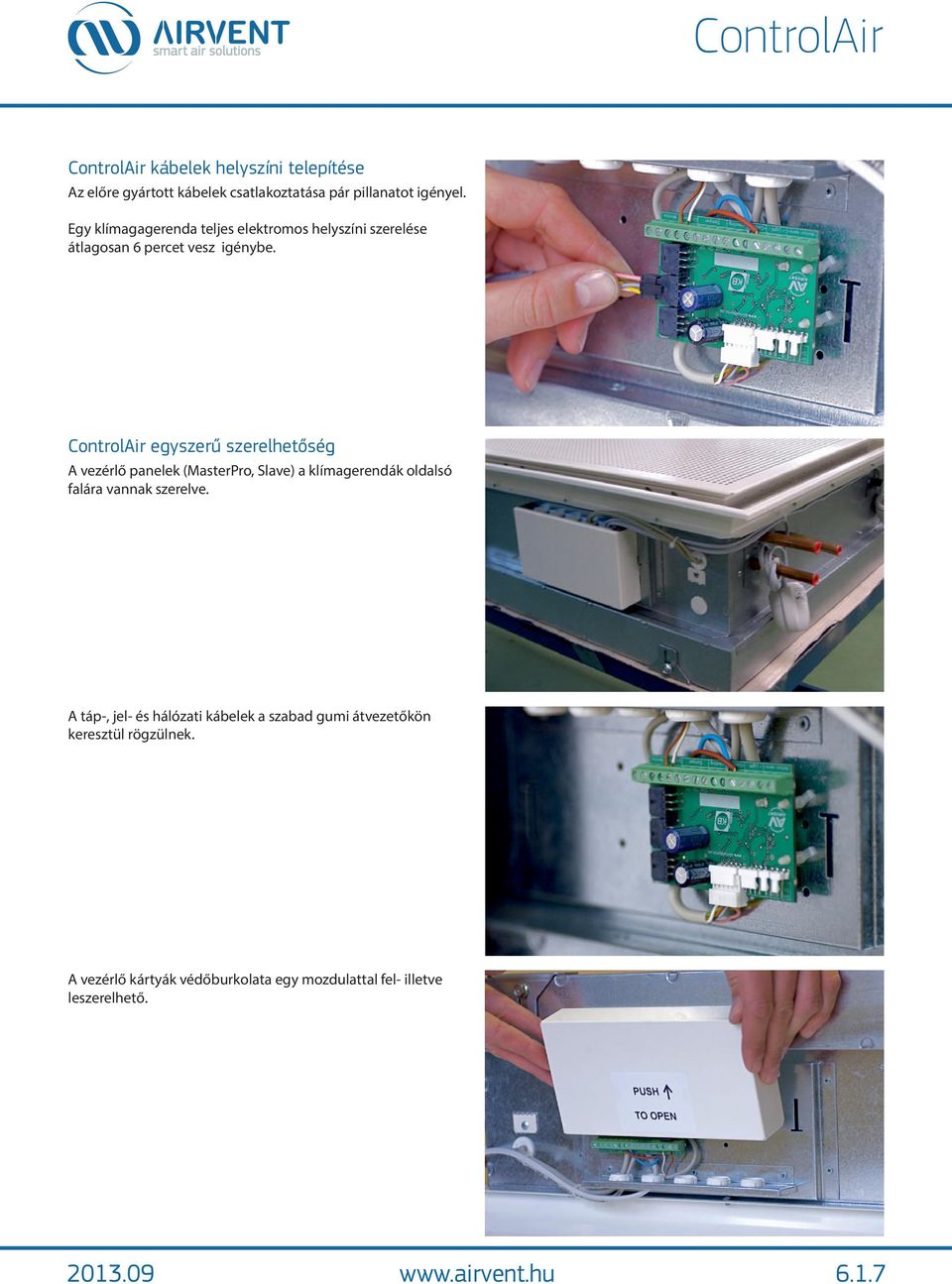

7 ControlAir kábelek helyszíni telepítése Az előre gyártott kábelek csatlakoztatása pár pillanatot igényel. Egy klímaga teljes elektromos helyszíni szerelése átlagosan 6 percet vesz igénybe. ControlAir egyszerű szerelhetőség A vezérlő panelek (MasterPro, Slave) a klímagerendák oldalsó falára vannak szerelve. A táp-, jel- és hálózati kábelek a szabad gumi átvezetőkön keresztül rögzülnek. A vezérlő kártyák védőburkolata egy mozdulattal fel- illetve leszerelhető
