1 RUBICON Serial IO kártya Műszaki leírás 1.0 Készítette: Forrai Attila Jóváhagyta: Rubin Informatikai Zrt Budapest, Egressy út telefon: ; fax: web:

2 Tartalom 1. Termék leírás Funkcionális leírás Tápellátás Kommunikáció Felhasználói jelzések Funkcionális egységek Műszaki adatok Interfészek, csatlakozók Bekötés Fogyasztás Mechanikai méretek és kialakítás... 5 Oldal 1 / 5

3 1. Termék leírás Az SME SerialIO kártya a RUBICON rendszerbe csatlakoztatható soros vonali kommunikációs bővítő modul. A kártya a RUBICON buszrendszeréhez csatlakozik, és a CPU modullal a felfűzött USB buszon keresztül kommunikál. Az USB buszra egy 4 portos USB- Serial protokoll konverter IC csatlakozik, amely lehetővé teszi az RS232C kommunikációt full-duplex módban mind a négy porton egymástól függetlenül. A soros port csatlakozója választható DSUB9, vagy RJ45 (ültetés függő). A SIO kártya szabványos DIN sínre pattintható rendszerbe épül be, és így a CPU modulhoz könnyen csatlakoztatható rendszerbe épül be. 2. Funkcionális leírás 2.1. Tápellátás A SerialIO Modul tápellátását a RUBICON buszrendszeren lévő csatlakozón keresztül, a tápegység modul biztosítja. DC5V Kommunikáció CPU kártya és a SerialIO közötti kommunikáció a RUBICON belső buszon keresztül USB-n történik. Oldal 2 / 5

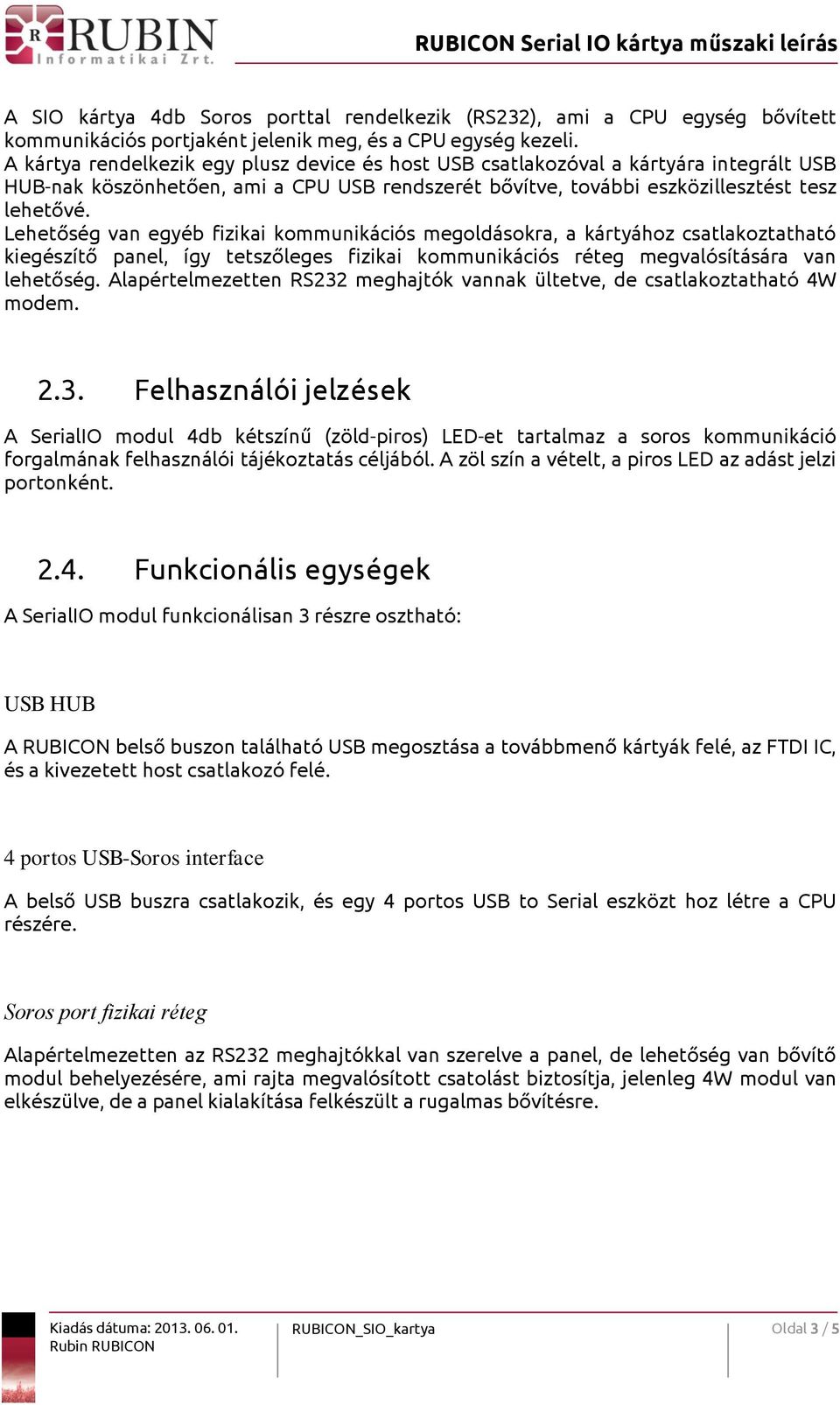

4 A SIO kártya 4db Soros porttal rendelkezik (RS232), ami a CPU egység bővített kommunikációs portjaként jelenik meg, és a CPU egység kezeli. A kártya rendelkezik egy plusz device és host USB csatlakozóval a kártyára integrált USB HUB-nak köszönhetően, ami a CPU USB rendszerét bővítve, további eszközillesztést tesz lehetővé. Lehetőség van egyéb fizikai kommunikációs megoldásokra, a kártyához csatlakoztatható kiegészítő panel, így tetszőleges fizikai kommunikációs réteg megvalósítására van lehetőség. Alapértelmezetten RS232 meghajtók vannak ültetve, de csatlakoztatható 4W modem Felhasználói jelzések A SerialIO modul 4db kétszínű (zöld-piros) LED-et tartalmaz a soros kommunikáció forgalmának felhasználói tájékoztatás céljából. A zöl szín a vételt, a piros LED az adást jelzi portonként Funkcionális egységek A SerialIO modul funkcionálisan 3 részre osztható: USB HUB A RUBICON belső buszon található USB megosztása a továbbmenő kártyák felé, az FTDI IC, és a kivezetett host csatlakozó felé. 4 portos USB-Soros interface A belső USB buszra csatlakozik, és egy 4 portos USB to Serial eszközt hoz létre a CPU részére. Soros port fizikai réteg Alapértelmezetten az RS232 meghajtókkal van szerelve a panel, de lehetőség van bővítő modul behelyezésére, ami rajta megvalósított csatolást biztosítja, jelenleg 4W modul van elkészülve, de a panel kialakítása felkészült a rugalmas bővítésre. Oldal 3 / 5

5 3. Műszaki adatok 3.1. Interfészek, csatlakozók A SerialIO modul a CPU panelhoz, és a más RUBICON rendszerű panelhoz a belső buszon keresztül csatlakozik 2x10 hüvelysáv segítségével. A 4db RS232 port ültetéstől függően lehet DSUB9, vagy RJ45 csatlakozó, az igényeknek megfelelően változtatható. 1db USB host csatlakozó az előlapra kivezetve Bekötés RUBICON belső buszrendszer lábkiosztása Csatlakozó láb sorszám Jelölés Megnevezés 1 USB_ADO_N USB A csatlakozó digitális jel + 2 USB_ADO_P USB A csatlakozó digitális jel - 3 GND GND 4 GND GND 5 USB_BD_N USB B csatlakozó digitális jel + 6 USB_BD_P USB B csatlakozó digitális jel V 5V DC tápfeszültség busz 8 +5V 5V DC tápfeszültség busz 9 V12 12V DC tápfeszültség busz 10 V12 12V DC tápfeszültség busz 11 GND GND 12 GND GND 13 IRQ0 0. megszakítás kérés láb 14 IRQ3 3. megszakítás kérés láb 15 POWER_EN Tápfeszültség engedélyező láb 16 NRST Node Reset 17 +5V 5V DC tápfeszültség busz 18 +5V 5V DC tápfeszültség busz 19 E_SDA Külső I 2 C busz SDA 20 E_SCL Külső I 2 C busz SCL Oldal 4 / 5

6 RS232 DSUB9 csatlakozó lábkiosztása Csatlakozó Jelölés láb sorszám 2 Tx RS232 Tx (adás) 3 Rx RS232 Rx (vétel) 5 GND GND Megnevezés RS232 RJ45 csatlakozó lábkiosztása Csatlakozó Jelölés Megnevezés láb sorszám 1 4WIn1 4W modem bemenet (ha van) 2 4WIn2 4W modem bemenet (ha van) 3 RTS RS232 RTS modem vezérlő jel 4 Tx RS232 Tx (adás) 5 Rx RS232 Rx (vétel) 6 DTR / GND RS232 DTR modem vezérlő jel vagy GND 7 4WOut1 4W modem kimenet (ha van) 8 4WOut2 4W modem kimenet (ha van) 3.3. Fogyasztás A kommunikációs kártya maximális felvett teljesítménye: 1W 3.4. Mechanikai méretek és kialakítás A SerialIO kártya szabványos DIN sínre pattintható Rail-Box dobozházba kerül beszerelésre, ami illeszkedik a RUBICON CPU panel csatlakozó felületeihez, és más RUBICON kártyához. A kártya mechanikai méretei: 77,8x104,8mm Oldal 5 / 5
