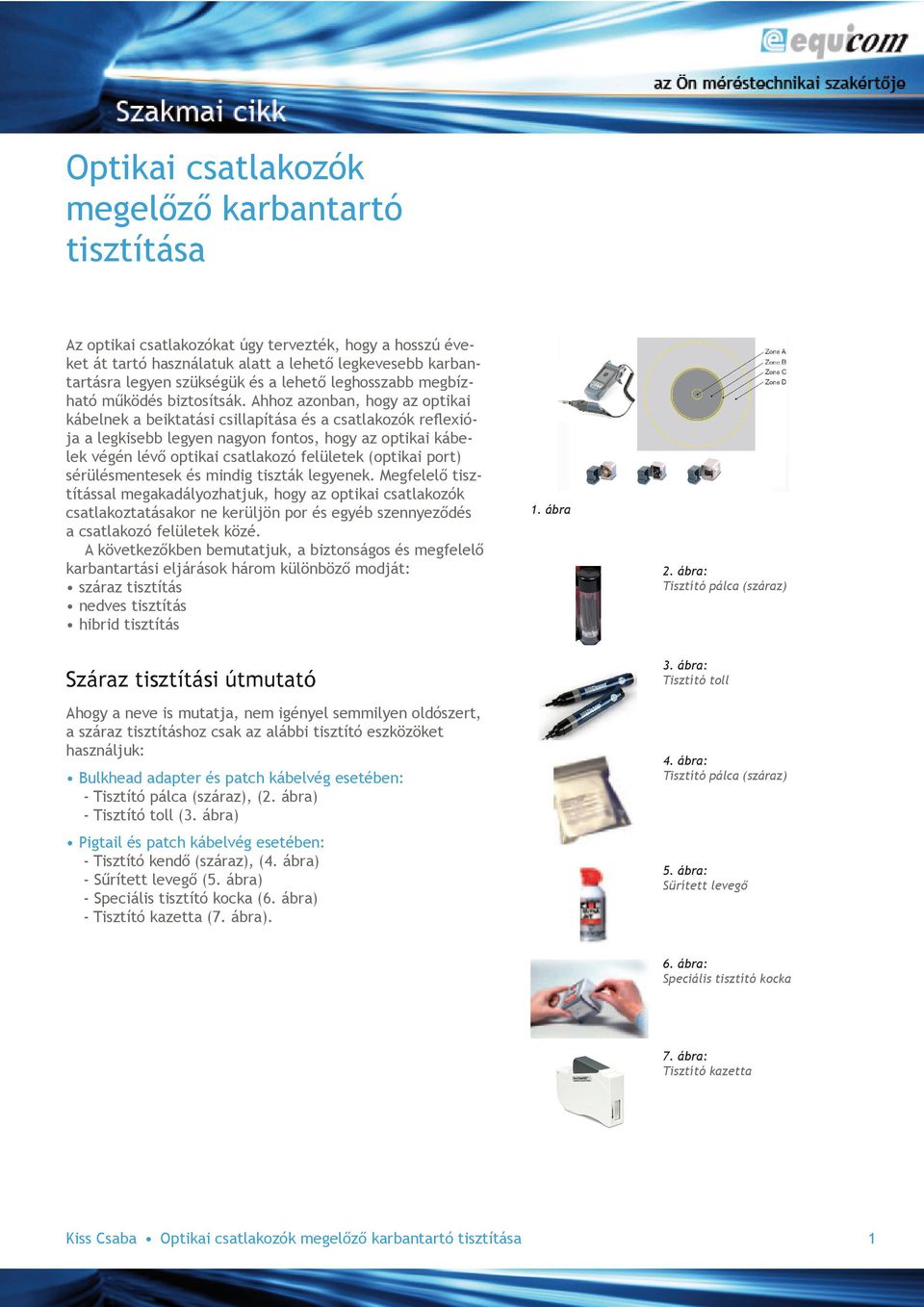

1 Optikai csatlakozók megelőző karbantartó tisztítása Az optikai csatlakozókat úgy tervezték, hogy a hosszú éveket át tartó használatuk alatt a lehető legkevesebb karbantartásra legyen szükségük és a lehető leghosszabb megbízható működés biztosítsák. Ahhoz azonban, hogy az optikai kábelnek a beiktatási csillapítása és a csatlakozók reflexiója a legkisebb legyen nagyon fontos, hogy az optikai kábelek végén lévő optikai csatlakozó felületek (optikai port) sérülésmentesek és mindig tiszták legyenek. Megfelelő tisztítással megakadályozhatjuk, hogy az optikai csatlakozók csatlakoztatásakor ne kerüljön por és egyéb szennyeződés a csatlakozó felületek közé. A következőkben bemutatjuk, a biztonságos és megfelelő karbantartási eljárások három különböző modját: száraz tisztítás nedves tisztítás hibrid tisztítás 1. ábra 2. ábra: Tisztító pálca (száraz) Száraz tisztítási útmutató Ahogy a neve is mutatja, nem igényel semmilyen oldószert, a száraz tisztításhoz csak az alábbi tisztító eszközöket használjuk: Bulkhead adapter és patch kábelvég esetében: - Tisztító pálca (száraz), (2. ábra) - Tisztító toll (3. ábra) Pigtail és patch kábelvég esetében: - Tisztító kendő (száraz), (4. ábra) - Sűrített levegő (5. ábra) - Speciális tisztító kocka (6. ábra) - Tisztító kazetta (7. ábra). 3. ábra: Tisztító toll 4. ábra: Tisztító pálca (száraz) 5. ábra: Sűrített levegő 6. ábra: Speciális tisztító kocka 7. ábra: Tisztító kazetta Kiss Csaba Optikai csatlakozók megelőző karbantartó tisztítása 1

Ahhoz azonban, hogy az optikai kábelnek a beiktatási csillapítása és a csatlakozók reflexiója a legkisebb legyen nagyon fontos, hogy az optikai kábelek végén lévő optikai csatlakozó felületek

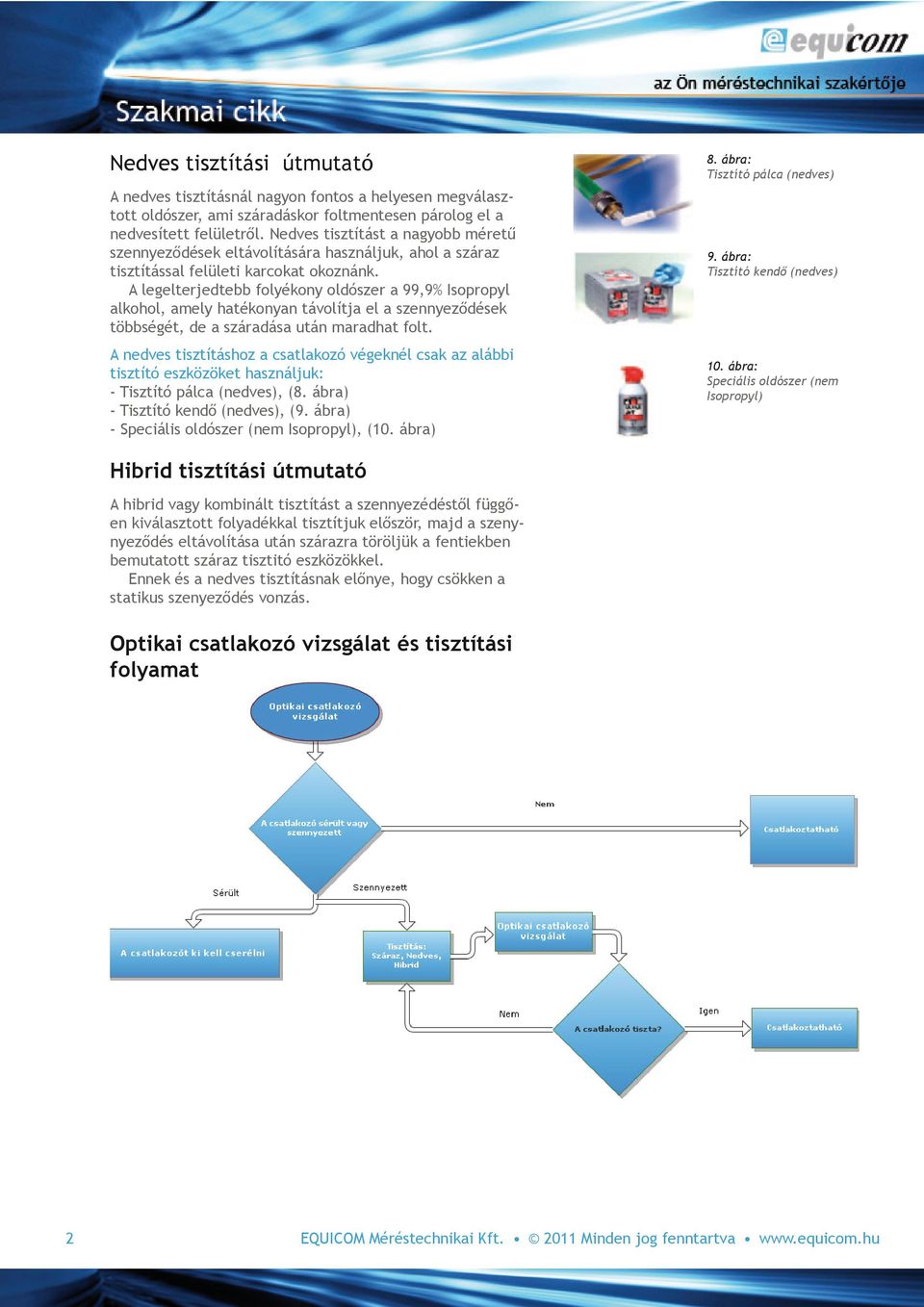

2 Nedves tisztítási útmutató A nedves tisztításnál nagyon fontos a helyesen megválasztott oldószer, ami száradáskor foltmentesen párolog el a nedvesített felületről. Nedves tisztítást a nagyobb méretű szennyeződések eltávolítására használjuk, ahol a száraz tisztítással felületi karcokat okoznánk. A legelterjedtebb folyékony oldószer a 99,9% Isopropyl alkohol, amely hatékonyan távolítja el a szennyeződések többségét, de a száradása után maradhat folt. A nedves tisztításhoz a csatlakozó végeknél csak az alábbi tisztító eszközöket használjuk: - Tisztító pálca (nedves), (8. ábra) - Tisztító kendő (nedves), (9. ábra) - Speciális oldószer (nem Isopropyl), (10. ábra) 8. ábra: Tisztító pálca (nedves) 9. ábra: Tisztító kendő (nedves) 10. ábra: Speciális oldószer (nem Isopropyl) Hibrid tisztítási útmutató A hibrid vagy kombinált tisztítást a szennyezédéstől függően kiválasztott folyadékkal tisztítjuk először, majd a szenynyeződés eltávolítása után szárazra töröljük a fentiekben bemutatott száraz tisztitó eszközökkel. Ennek és a nedves tisztításnak előnye, hogy csökken a statikus szenyeződés vonzás. Optikai csatlakozó vizsgálat és tisztítási folyamat 2 EQUICOM Méréstechnikai Kft Minden jog fenntartva

A legelterjedtebb folyékony oldószer a 99,9% Isopropyl alkohol, amely hatékonyan távolítja el a szennyeződések többségét, de a száradása után maradhat folt.

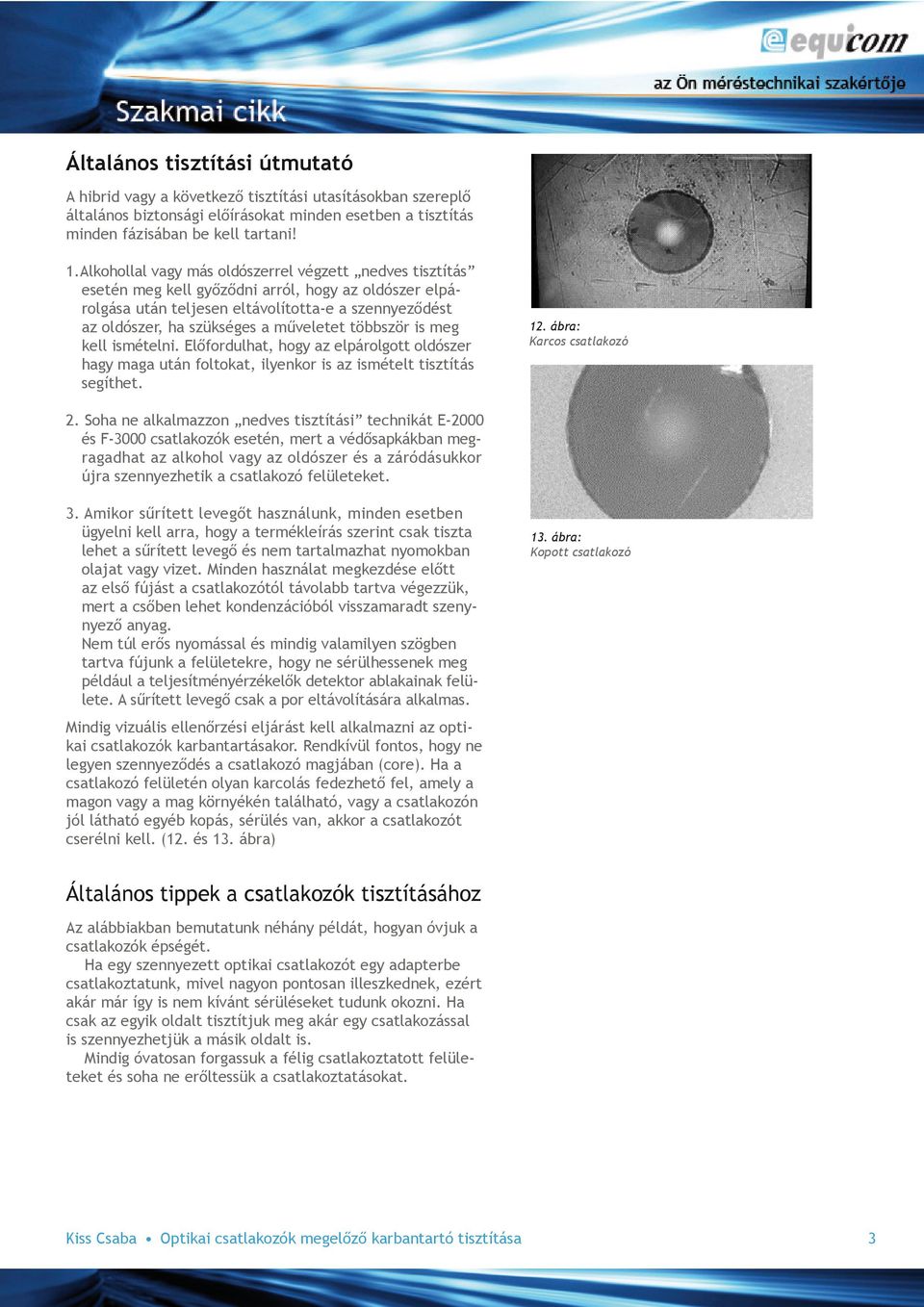

3 Általános tisztítási útmutató A hibrid vagy a következő tisztítási utasításokban szereplő általános biztonsági előírásokat minden esetben a tisztítás minden fázisában be kell tartani! 1.Alkohollal vagy más oldószerrel végzett nedves tisztítás esetén meg kell győződni arról, hogy az oldószer elpárolgása után teljesen eltávolította-e a szennyeződést az oldószer, ha szükséges a műveletet többször is meg kell ismételni. Előfordulhat, hogy az elpárolgott oldószer hagy maga után foltokat, ilyenkor is az ismételt tisztítás segíthet. 12. ábra: Karcos csatlakozó 2. Soha ne alkalmazzon nedves tisztítási technikát E-2000 és F-3000 csatlakozók esetén, mert a védősapkákban megragadhat az alkohol vagy az oldószer és a záródásukkor újra szennyezhetik a csatlakozó felületeket. 3. Amikor sűrített levegőt használunk, minden esetben ügyelni kell arra, hogy a termékleírás szerint csak tiszta lehet a sűrített levegő és nem tartalmazhat nyomokban olajat vagy vizet. Minden használat megkezdése előtt az első fújást a csatlakozótól távolabb tartva végezzük, mert a csőben lehet kondenzációból visszamaradt szenynyező anyag. Nem túl erős nyomással és mindig valamilyen szögben tartva fújunk a felületekre, hogy ne sérülhessenek meg például a teljesítményérzékelők detektor ablakainak felülete. A sűrített levegő csak a por eltávolítására alkalmas. Mindig vizuális ellenőrzési eljárást kell alkalmazni az optikai csatlakozók karbantartásakor. Rendkívül fontos, hogy ne legyen szennyeződés a csatlakozó magjában (core). Ha a csatlakozó felületén olyan karcolás fedezhető fel, amely a magon vagy a mag környékén található, vagy a csatlakozón jól látható egyéb kopás, sérülés van, akkor a csatlakozót cserélni kell. (12. és 13. ábra) 13. ábra: Kopott csatlakozó Általános tippek a csatlakozók tisztításához Az alábbiakban bemutatunk néhány példát, hogyan óvjuk a csatlakozók épségét. Ha egy szennyezett optikai csatlakozót egy adapterbe csatlakoztatunk, mivel nagyon pontosan illeszkednek, ezért akár már így is nem kívánt sérüléseket tudunk okozni. Ha csak az egyik oldalt tisztítjuk meg akár egy csatlakozással is szennyezhetjük a másik oldalt is. Mindig óvatosan forgassuk a félig csatlakoztatott felületeket és soha ne erőltessük a csatlakoztatásokat. Kiss Csaba Optikai csatlakozók megelőző karbantartó tisztítása 3

műveletet többször is meg kell ismételni. Előfordulhat, hogy az elpárolgott oldószer hagy maga után foltokat, ilyenkor is az ismételt tisztítás segíthet. 12. ábra: Karcos csatlakozó 2.

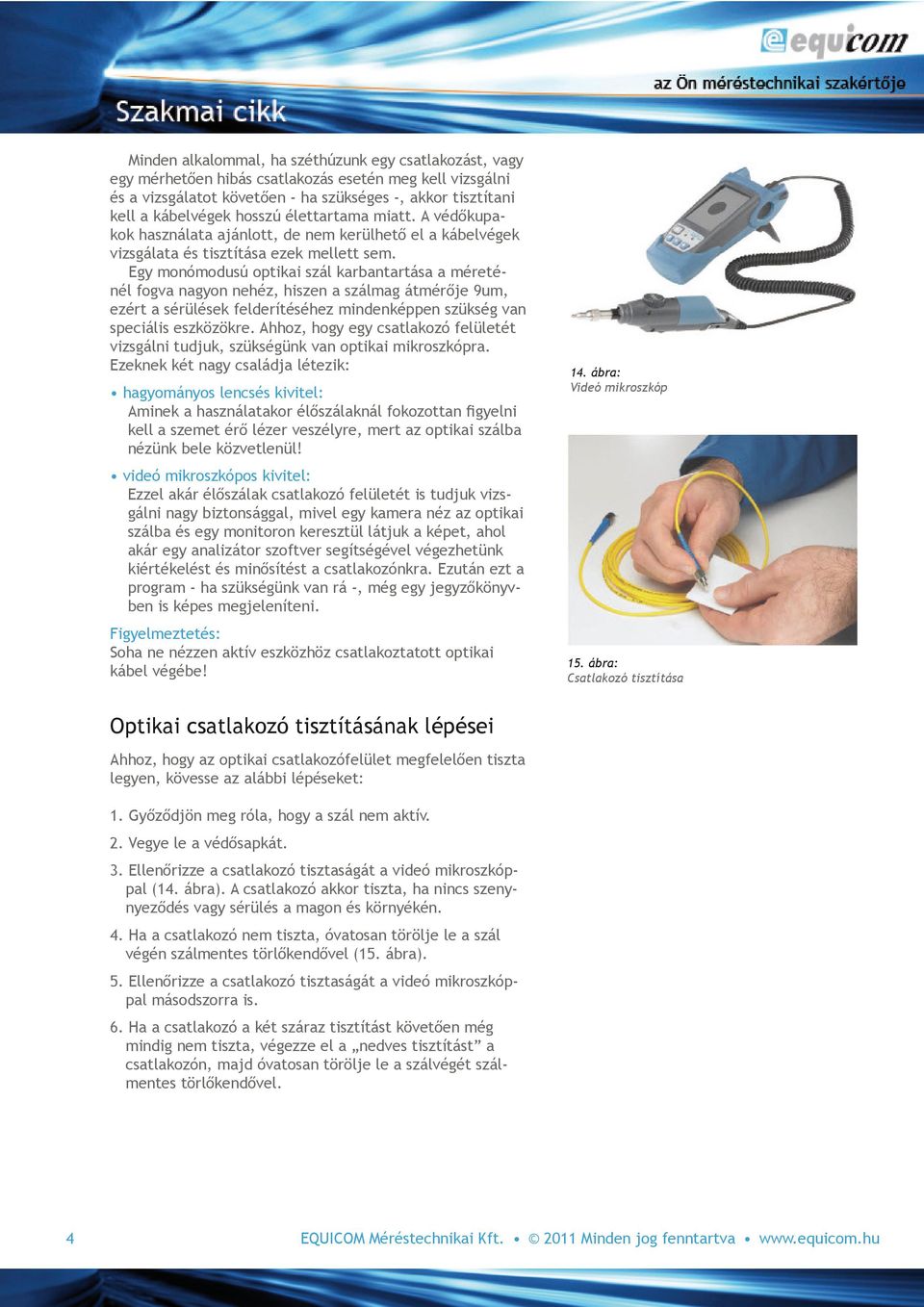

4 Minden alkalommal, ha széthúzunk egy csatlakozást, vagy egy mérhetően hibás csatlakozás esetén meg kell vizsgálni és a vizsgálatot követően - ha szükséges -, akkor tisztítani kell a kábelvégek hosszú élettartama miatt. A védőkupakok használata ajánlott, de nem kerülhető el a kábelvégek vizsgálata és tisztítása ezek mellett sem. Egy monómodusú optikai szál karbantartása a méreténél fogva nagyon nehéz, hiszen a szálmag átmérője 9um, ezért a sérülések felderítéséhez mindenképpen szükség van speciális eszközökre. Ahhoz, hogy egy csatlakozó felületét vizsgálni tudjuk, szükségünk van optikai mikroszkópra. Ezeknek két nagy családja létezik: hagyományos lencsés kivitel: Aminek a használatakor élőszálaknál fokozottan figyelni kell a szemet érő lézer veszélyre, mert az optikai szálba nézünk bele közvetlenül! videó mikroszkópos kivitel: Ezzel akár élőszálak csatlakozó felületét is tudjuk vizsgálni nagy biztonsággal, mivel egy kamera néz az optikai szálba és egy monitoron keresztül látjuk a képet, ahol akár egy analizátor szoftver segítségével végezhetünk kiértékelést és minősítést a csatlakozónkra. Ezután ezt a program - ha szükségünk van rá -, még egy jegyzőkönyvben is képes megjeleníteni. Figyelmeztetés: Soha ne nézzen aktív eszközhöz csatlakoztatott optikai kábel végébe! 14. ábra: Videó mikroszkóp 15. ábra: Csatlakozó tisztítása Optikai csatlakozó tisztításának lépései Ahhoz, hogy az optikai csatlakozófelület megfelelően tiszta legyen, kövesse az alábbi lépéseket: 1. Győződjön meg róla, hogy a szál nem aktív. 2. Vegye le a védősapkát. 3. Ellenőrizze a csatlakozó tisztaságát a videó mikroszkóppal (14. ábra). A csatlakozó akkor tiszta, ha nincs szenynyeződés vagy sérülés a magon és környékén. 4. Ha a csatlakozó nem tiszta, óvatosan törölje le a szál végén szálmentes törlőkendővel (15. ábra). 5. Ellenőrizze a csatlakozó tisztaságát a videó mikroszkóppal másodszorra is. 6. Ha a csatlakozó a két száraz tisztítást követően még mindig nem tiszta, végezze el a nedves tisztítást a csatlakozón, majd óvatosan törölje le a szálvégét szálmentes törlőkendővel. 4 EQUICOM Méréstechnikai Kft Minden jog fenntartva

Egy monómodusú optikai szál karbantartása a méreténél fogva nagyon nehéz, hiszen a szálmag átmérője 9um, ezért a sérülések felderítéséhez mindenképpen szükség van speciális eszközökre.

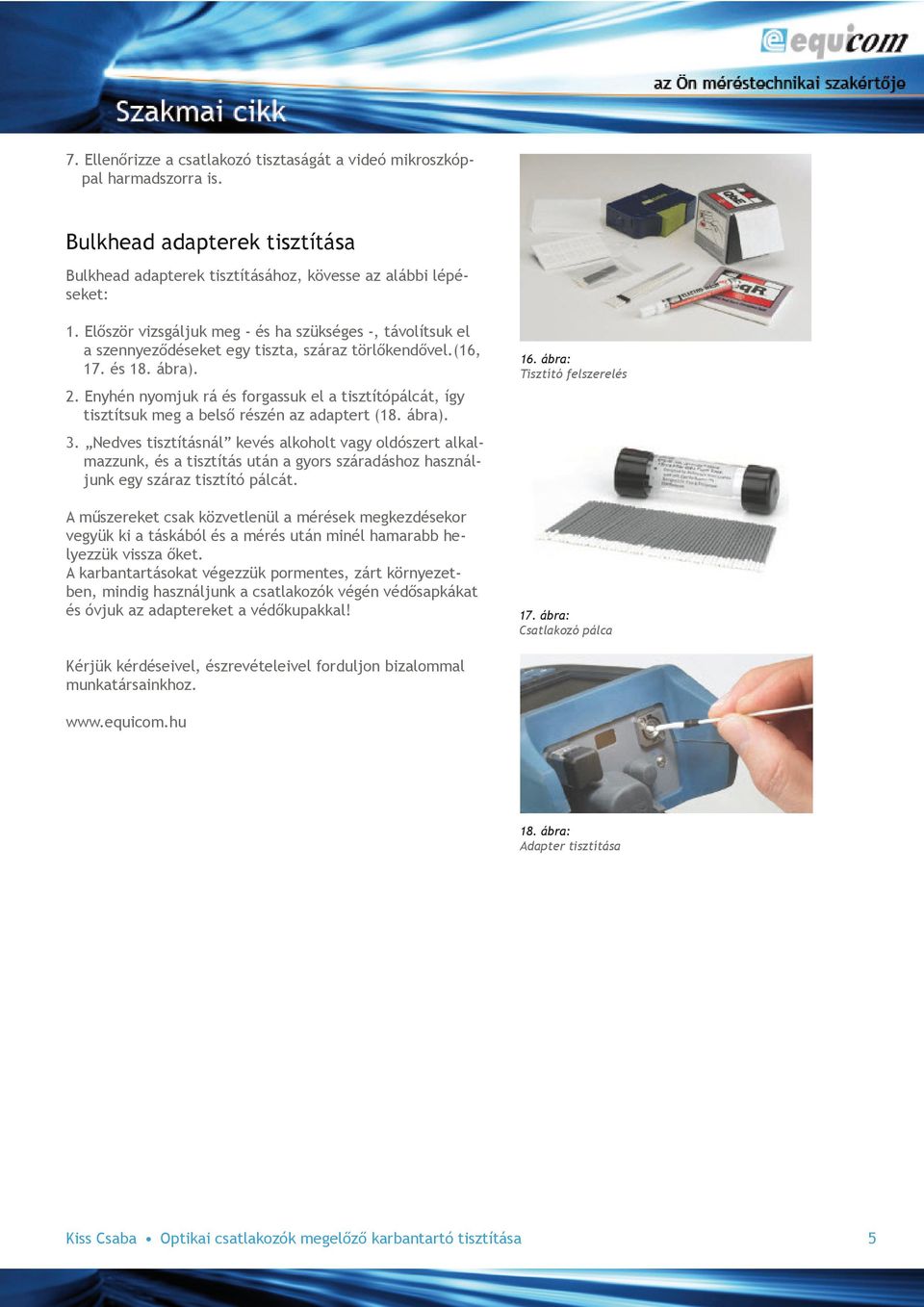

5 7. Ellenőrizze a csatlakozó tisztaságát a videó mikroszkóppal harmadszorra is. Bulkhead adapterek tisztítása Bulkhead adapterek tisztításához, kövesse az alábbi lépéseket: 1. Először vizsgáljuk meg - és ha szükséges -, távolítsuk el a szennyeződéseket egy tiszta, száraz törlőkendővel.(16, 17. és 18. ábra). 2. Enyhén nyomjuk rá és forgassuk el a tisztítópálcát, így tisztítsuk meg a belső részén az adaptert (18. ábra). 3. Nedves tisztításnál kevés alkoholt vagy oldószert alkalmazzunk, és a tisztítás után a gyors száradáshoz használjunk egy száraz tisztító pálcát. A műszereket csak közvetlenül a mérések megkezdésekor vegyük ki a táskából és a mérés után minél hamarabb helyezzük vissza őket. A karbantartásokat végezzük pormentes, zárt környezetben, mindig használjunk a csatlakozók végén védősapkákat és óvjuk az adaptereket a védőkupakkal! 16. ábra: Tisztító felszerelés 17. ábra: Csatlakozó pálca Kérjük kérdéseivel, észrevételeivel forduljon bizalommal munkatársainkhoz ábra: Adapter tisztítása Kiss Csaba Optikai csatlakozók megelőző karbantartó tisztítása 5

Enyhén nyomjuk rá és forgassuk el a tisztítópálcát, így tisztítsuk meg a belső részén az adaptert (18. ábra). 3.
