Átírás

1 CSERÉP Oktavijan i Cezar Madjarski.indd 1 1/26/ 2:04:50 PM

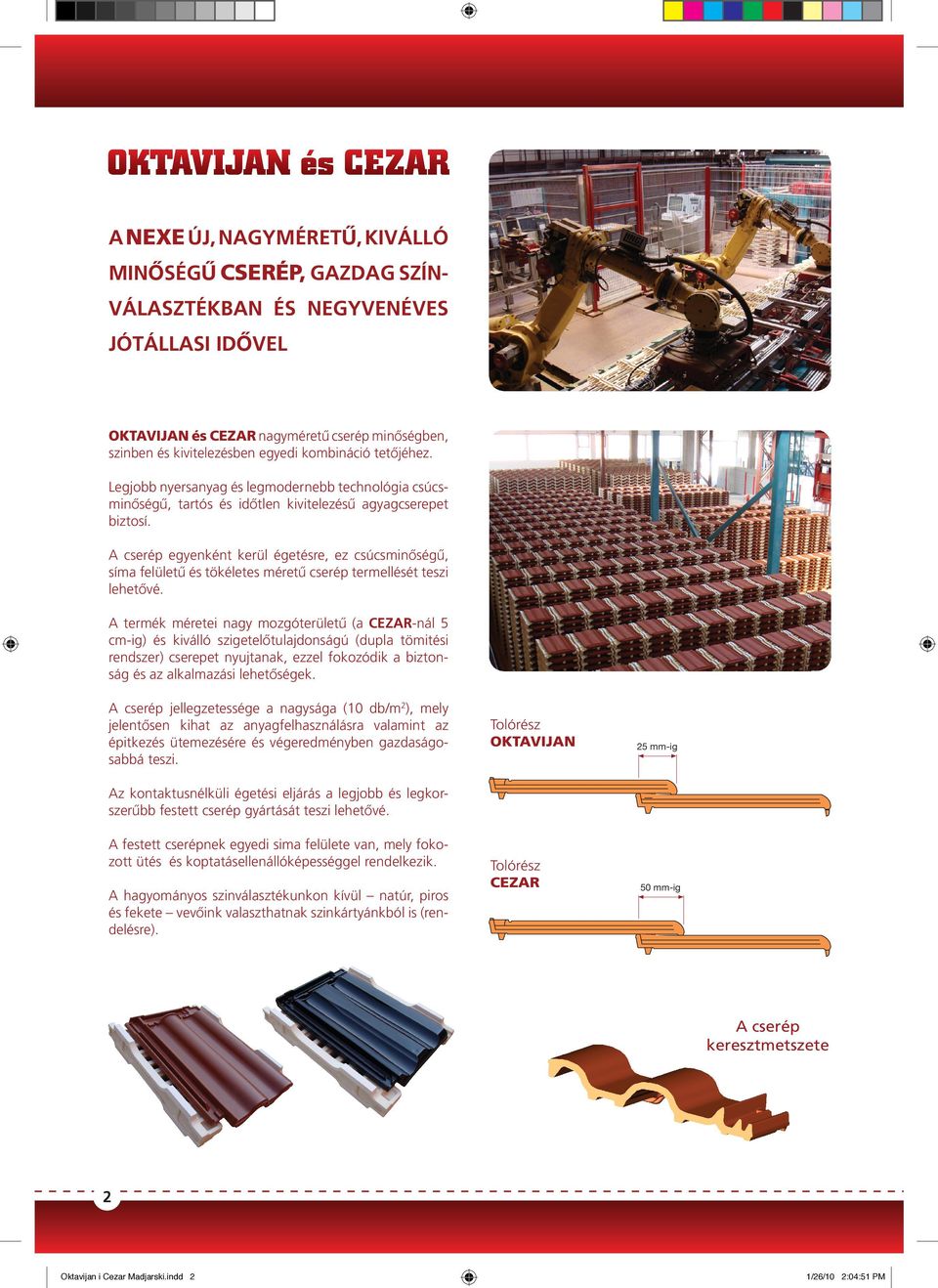

2 A NEXE ÚJ, NAGYMÉRETŰ, KIVÁLLÓ MINŐSÉGŰ CSERÉP, GAZDAG SZÍNVÁLASZTÉKBAN ÉS NEGYVENÉVES JÓTÁLLASI IDŐVEL és nagyméretű cserép minőségben, szinben és kivitelezésben egyedi kombináció tetőjéhez. Legjobb nyersanyag és legmodernebb technológia csúcsminőségű, tartós és időtlen kivitelezésű agyagcserepet biztosí. A cserép egyenként kerül égetésre, ez csúcsminőségű, síma felületű és tökéletes méretű cserép termellését teszi lehetővé. A termék méretei nagy mozgóterületű (a -nál 5 cm-ig) és kiválló szigetelőtulajdonságú (dupla tömitési rendszer) cserepet nyujtanak, ezzel fokozódik a biztonság és az alkalmazási lehetőségek. A cserép jellegzetessége a nagysága ( db/m2), mely jelentősen kihat az anyagfelhasználásra valamint az épitkezés ütemezésére és végeredményben gazdaságosabbá teszi. Tolórész 25 mm-ig Az kontaktusnélküli égetési eljárás a legjobb és legkorszerűbb festett cserép gyártását teszi lehetővé. A festett cserépnek egyedi sima felülete van, mely fokozott ütés és koptatásellenállóképességgel rendelkezik. A hagyományos szinválasztékunkon kívül natúr, piros és fekete vevőink valaszthatnak szinkártyánkból is (rendelésre). Tolórész 50 mm-ig A cserép keresztmetszete 2 Oktavijan i Cezar Madjarski.indd 2 1/26/ 2:04:51 PM

3 EN 1304:2005 CSERÉP Szöglyuk igen Szegecselőszög mm 4 50 A cserép átlagtömege kg 4.0 Cserépfogyasztás / tető m 2 db Fedőmegterhelése kg/m² 40 Fedőmegterhelése kn/m² 0.40 Fedési méretek mm 400x Induló léc elhelyezése - eresz mm 350 Ajánlott léctávolság mm 400 Minimális léctávolság mm 390 Maximális léctávolság mm 4 Ajánlott fedési szélesség mm Lécigény m /m² 2.5 Kontralécigény m /m² 1.4 Csomagolás 4 sor db / raklap 240 Cserép / csomag db 5 Raklapméret mm Csomagsúly kg 980 Ajánlott tetőlejtés 30 Minimális tetőlejtés 22 Minimális tetőlejtés 17 (alkonstrukcióstól) SZEGÉLYCSÉRÉP JOBBOS SPECIÁLIS CSERÉP SZEGÉLYCSÉRÉP BALOS KEZDŐCSERÉP SZEGÉLYKEZDŐCSERÉP JOBBOS SZEGÉLYKEZDŐCSERÉP BALOS CSÁSZÁRI KÚPCSERÉP KÚPCSERÉP LEZÁRÓ KÚPCSERÉP BEFEJEZŐ 3 Oktavijan i Cezar Madjarski.indd 3 1/26/ 2:04:51 PM

4 A TETŐ HELYES LÉCELÉSE LÉCTÁVOLSÁGI SABLON (mindig két azonos darabot késziteni) FEDÉSI MÉRETEK Hossza: 400 mm Szélessége: mm CSERÉP CSERÉP CSERÉP KEZDŐCSERÉP S CSÁSZÁRI KÚPCSERÉP h BADOGLE- FOLYOLEMEZ KONTRA- LÉC LÉC 3/5 cm 3/5 cm COMPACT 140-S TETŐFÓLIA KONTRALÉC 3/5 cm 3/5 cm-s LÉC COMPACT 140-S TETŐFÓLIA TETŐERESZ KÚPCSERÉPLÉC tetőlejtés α a kezdőléc helyzete s 60 mm 50 mm 40 mm KEZDŐLÉC a kúpcserépléc helyzete h 115 mm 95 mm 85 mm A LÉCTÁVOLSÁG SZABVÁNY SZERINTI MEGHATÁROZÁSA Széthúzott - Az épitőhelyen 12 db cserepet véletlen mintaként venni. - Ezeket sima alyzatra (beton vagy deszka) sorba rakni, színükkel lefelé. - Megmérni a cserép távolságát széthúzott állapotban (L1), utánna a távolságot összeszorított állapotban (L2). L1 széthúzott ( db) Összeszorított L2 összeszorított ( db) 4 Oktavijan i Cezar Madjarski.indd 4 1/26/ 2:04:52 PM

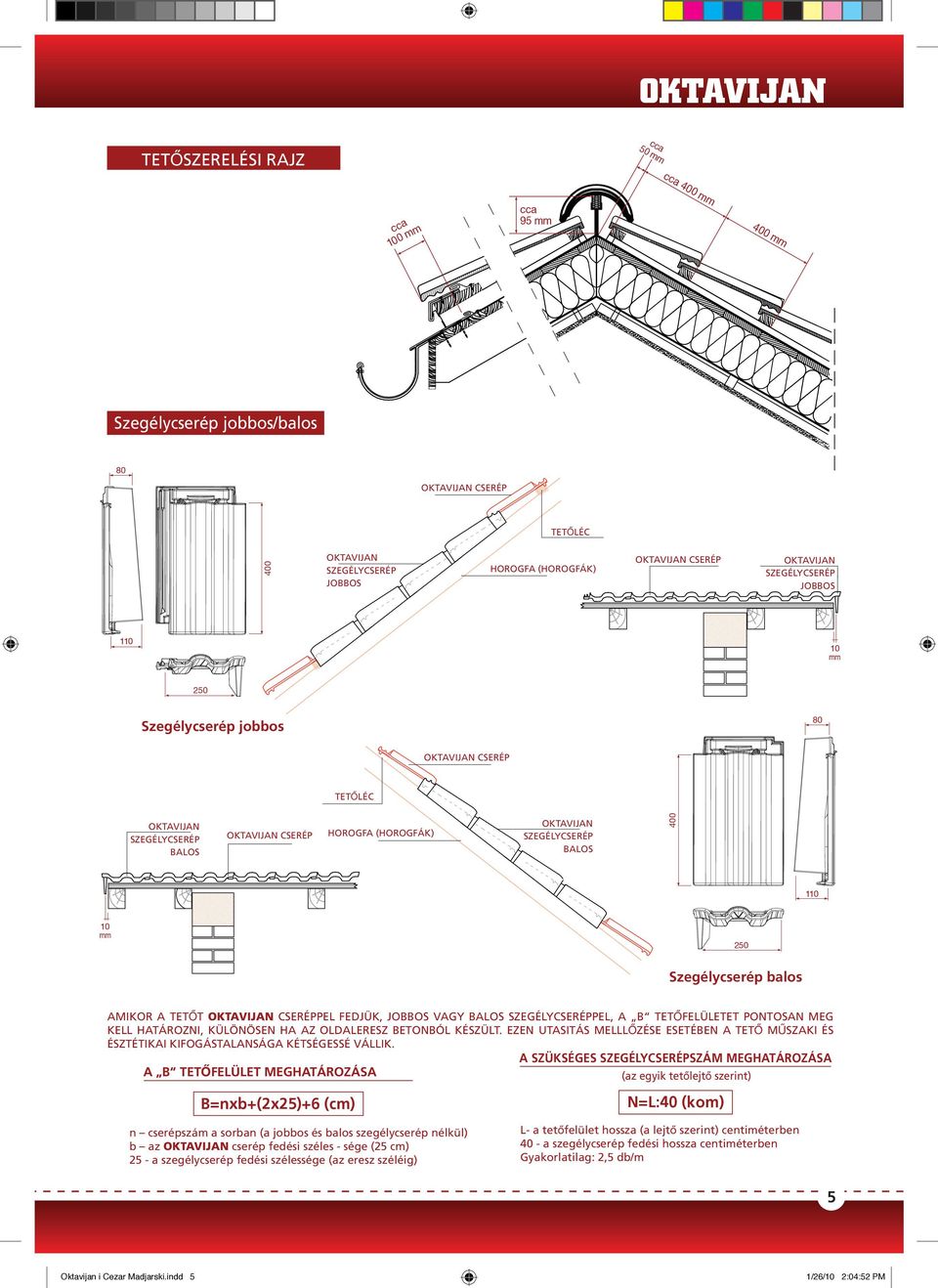

5 TETŐSZERELÉSI RAJZ cca 50 mm cca 400 mm 400 mm cca 0 mm cca 95 mm Szegélycserép jobbos/balos 80 CSERÉP TETŐLÉC 400 JOBBOS HOROGFA (HOROGFÁK) CSERÉP JOBBOS 1 mm Szegélycserép jobbos 80 CSERÉP TETŐLÉC BALOS CSERÉP HOROGFA (HOROGFÁK) BALOS mm Szegélycserép balos AMIKOR A TETŐT CSERÉPPEL FEDJÜK, JOBBOS VAGY BALOS PEL, A B TETŐFELÜLETET PONTOSAN MEG KELL HATÁROZNI, KÜLÖNÖSEN HA AZ OLDALERESZ BETONBÓL KÉSZÜLT. EZEN UTASITÁS MELLLŐZÉSE ESETÉBEN A TETŐ MŰSZAKI ÉS ÉSZTÉTIKAI KIFOGÁSTALANSÁGA KÉTSÉGESSÉ VÁLLIK. A SZÜKSÉGES SZÁM MEGHATÁROZÁSA A B TETŐFELÜLET MEGHATÁROZÁSA (az egyik tetőlejtő szerint) B=nxb+(2x25)+6 (cm) N=L:40 (kom) n cserépszám a sorban (a jobbos és balos szegélycserép nélkül) b az cserép fedési széles - sége (25 cm) 25 - a szegélycserép fedési szélessége (az eresz széléig) L L- - a dužina tetőfelület krovne hossza površine (a lejtő (po szerint) kosini) u centiméterben centimetrima 40 - pokrivna a szegélycserép dužina fedési rubnog hossza crijepa centiméterben u centimetrima Praktično: Gyakorlatilag: 2,5 kom/m 2,5 db/m 5 Oktavijan i Cezar Madjarski.indd 5 1/26/ 2:04:52 PM

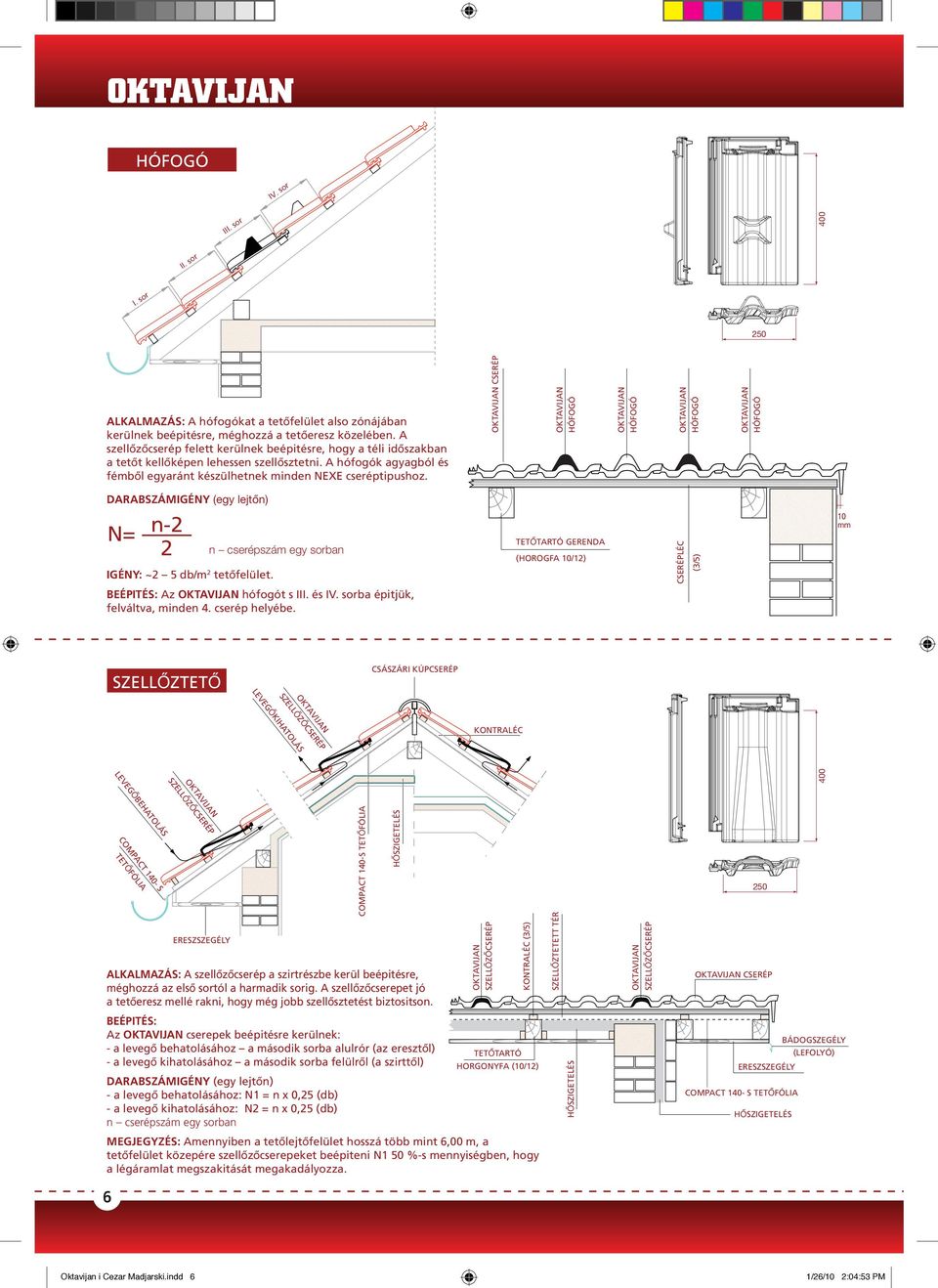

6 III. sor IV. sor 400 II. sor I. sor ALKALMAZÁS: A hófogókat a tetőfelület also zónájában kerülnek beépitésre, méghozzá a tetőeresz közelében. A szellőzőcserép felett kerülnek beépitésre, hogy a téli időszakban a tetőt kellőképen lehessen szellősztetni. A hófogók agyagból és fémből egyaránt készülhetnek minden NEXE cseréptipushoz. CSERÉP N= n-2 2 mm SZELLŐZTETŐ 400 DARABSZÁMIGÉNY (egy lejtőn) IGÉNY: ~2 5 db/m 2 tetőfelület. n cserépszám egy sorban TETŐTARTÓ GERENDA (HOROGFA /12) CSERÉPLÉC (3/5) BEÉPITÉS: Az hófogót s III. és IV. sorba épitjük, felváltva, minden 4. cserép helyébe. CSÁSZÁRI KÚPCSERÉP LEVEGŐKIHATOLÁS KONTRALÉC LEVEGŐBEHATOLÁS COMPACT 140- S TETŐFÓLIA ERESZSZEGÉLY ALKALMAZÁS: A szellőzőcserép a szirtrészbe kerül beépitésre, méghozzá az első sortól a harmadik sorig. A szellőzőcserepet jó a tetőeresz mellé rakni, hogy még jobb szellősztetést biztositson. COMPACT 140-S TETŐFÓLIA KONTRALÉC (3/5) SZELLŐZTETETT TÉR CSERÉP BEÉPITÉS: Az cserepek beépitésre kerülnek: - a levegő behatolásához a második sorba alulrór (az eresztől) - a levegő kihatolásához a második sorba felülről (a szirttől) DARABSZÁMIGÉNY (egy lejtőn) - a levegő behatolásához: N1 = n x 0,25 (db) - a levegő kihatolásához: N2 = n x 0,25 (db) n cserépszám egy sorban TETŐTARTÓ HORGONYFA (/12) BÁDOGSZEGÉLY (LEFOLYÓ) ERESZSZEGÉLY COMPACT 140- S TETŐFÓLIA MEGJEGYZÉS: Amennyiben a tetőlejtőfelület hosszá több mint 6,00 m, a tetőfelület közepére szellőzőcserepeket beépiteni N1 50 %-s mennyiségben, hogy a légáramlat megszakitását megakadályozza. 6 Oktavijan i Cezar Madjarski.indd 6 1/26/ 2:04:53 PM

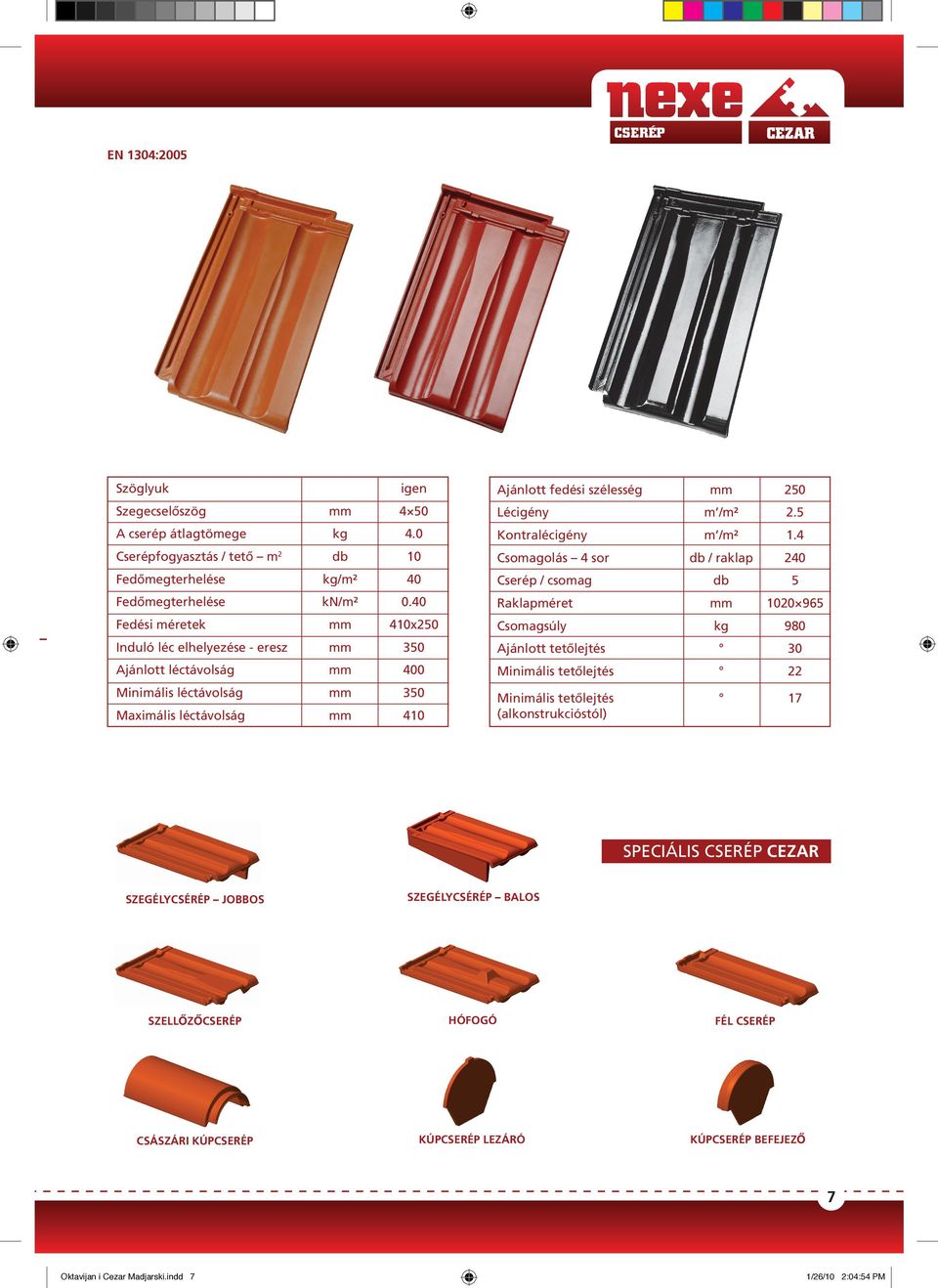

7 EN 1304:2005 CSERÉP Szöglyuk igen Szegecselőszög mm 4 50 A cserép átlagtömege kg 4.0 Cserépfogyasztás / tető m 2 db Fedőmegterhelése kg/m² 40 Fedőmegterhelése kn/m² 0.40 Fedési méretek mm 4x Induló léc elhelyezése - eresz mm 350 Ajánlott léctávolság mm 400 Minimális léctávolság mm 350 Maximális léctávolság mm 4 Ajánlott fedési szélesség mm Lécigény m /m² 2.5 Kontralécigény m /m² 1.4 Csomagolás 4 sor db / raklap 240 Cserép / csomag db 5 Raklapméret mm Csomagsúly kg 980 Ajánlott tetőlejtés 30 Minimális tetőlejtés 22 Minimális tetőlejtés 17 (alkonstrukcióstól) SPECIÁLIS CSERÉP SZEGÉLYCSÉRÉP JOBBOS SZEGÉLYCSÉRÉP BALOS FÉL CSERÉP CSÁSZÁRI KÚPCSERÉP KÚPCSERÉP LEZÁRÓ KÚPCSERÉP BEFEJEZŐ 7 Oktavijan i Cezar Madjarski.indd 7 1/26/ 2:04:54 PM

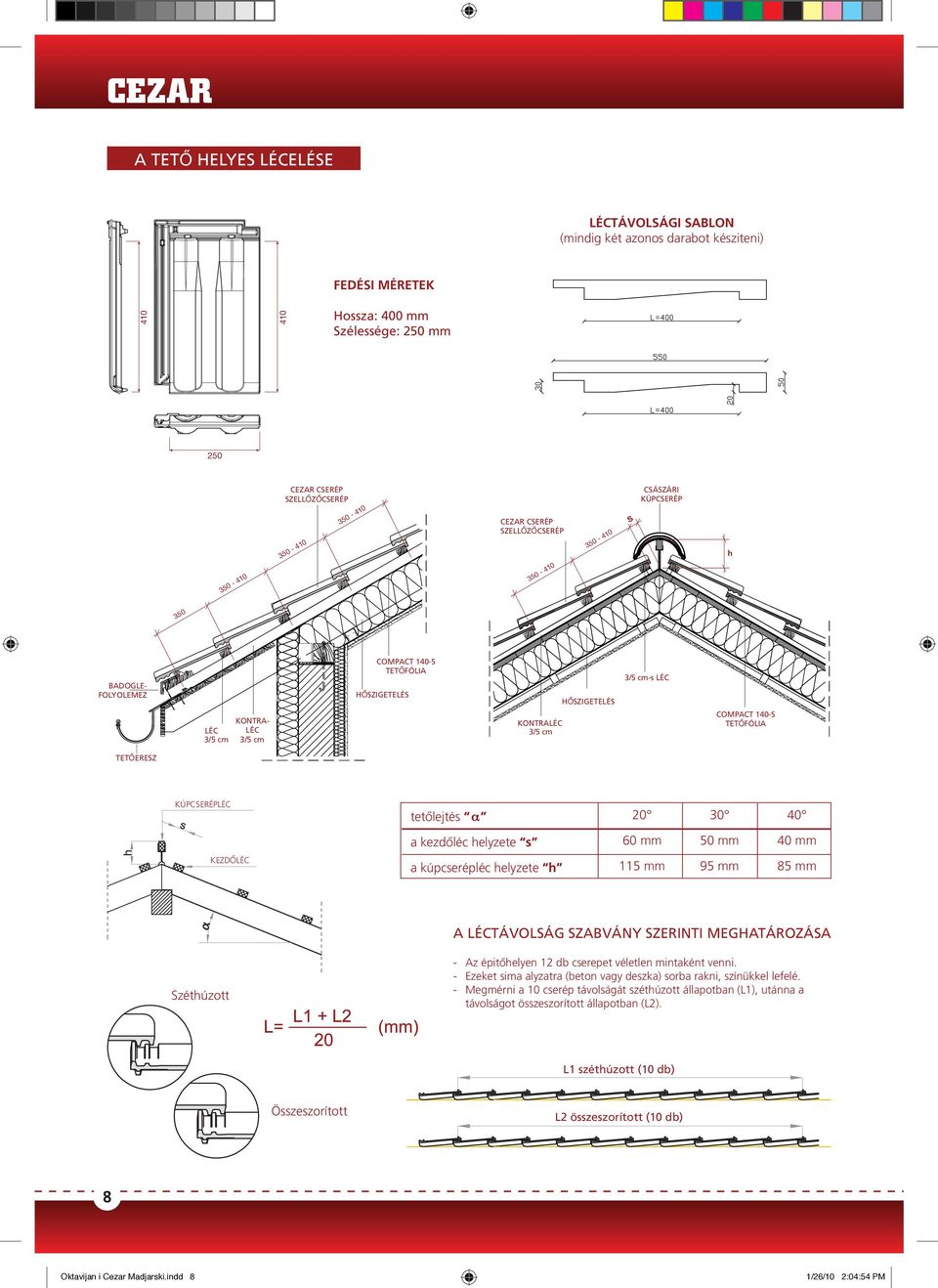

8 A TETŐ HELYES LÉCELÉSE LÉCTÁVOLSÁGI SABLON (mindig két azonos darabot késziteni) FEDÉSI MÉRETEK 4 4 Hossza: 400 mm Szélessége: mm CSERÉP CSERÉP S CSÁSZÁRI KÚPCSERÉP h BADOGLE- FOLYOLEMEZ KONTRA- LÉC LÉC 3/5 cm 3/5 cm COMPACT 140-S TETŐFÓLIA KONTRALÉC 3/5 cm 3/5 cm-s LÉC COMPACT 140-S TETŐFÓLIA TETŐERESZ KÚPCSERÉPLÉC tetőlejtés a kezdőléc helyzete s 60 mm 50 mm 40 mm KEZDŐLÉC a kúpcserépléc helyzete h 115 mm 95 mm 85 mm A LÉCTÁVOLSÁG SZABVÁNY SZERINTI MEGHATÁROZÁSA Széthúzott - Az épitőhelyen 12 db cserepet véletlen mintaként venni. - Ezeket sima alyzatra (beton vagy deszka) sorba rakni, színükkel lefelé. - Megmérni a cserép távolságát széthúzott állapotban (L1), utánna a távolságot összeszorított állapotban (L2). L1 széthúzott ( db) Összeszorított L2 összeszorított ( db) 8 Oktavijan i Cezar Madjarski.indd 8 1/26/ 2:04:54 PM

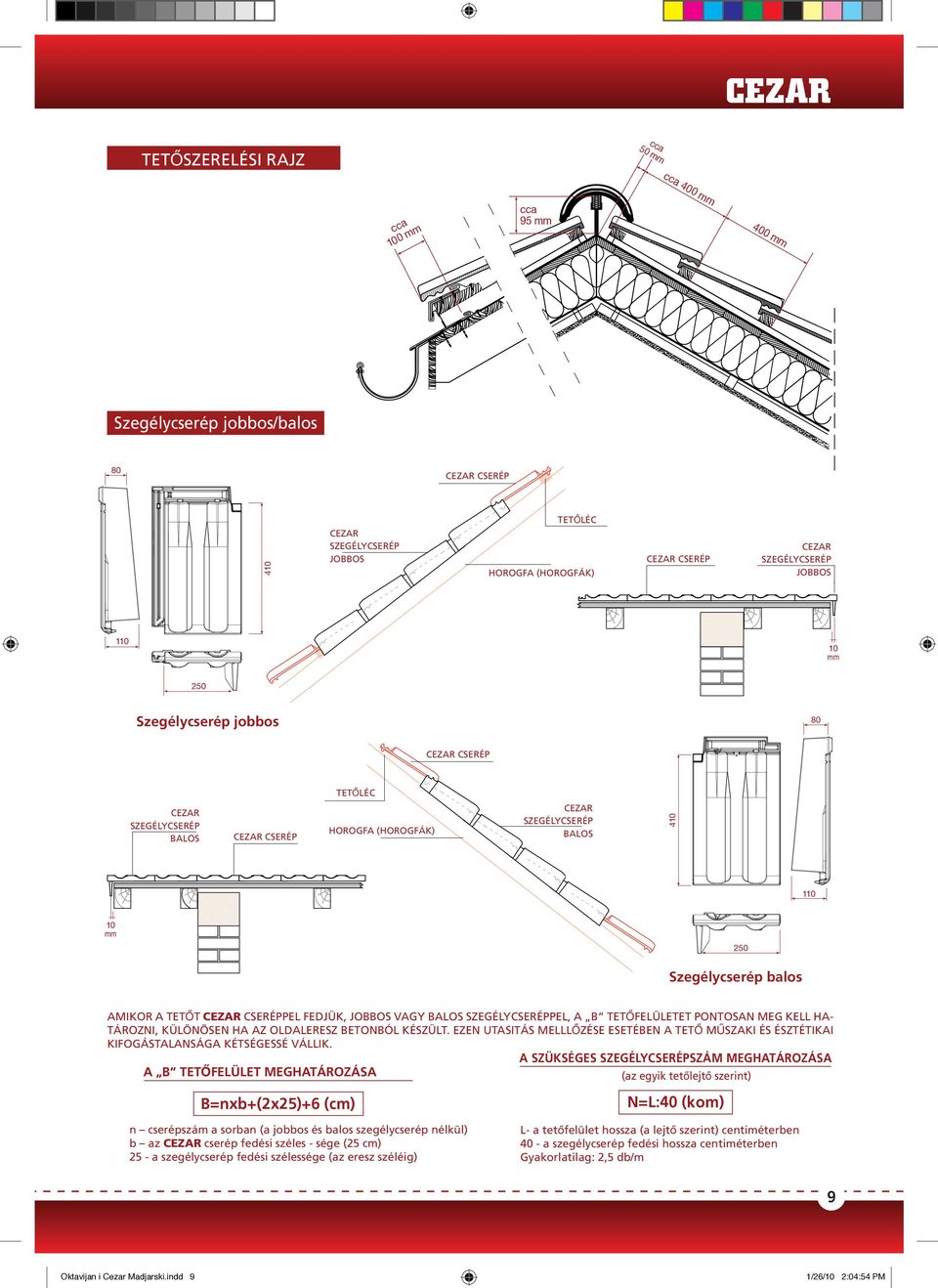

9 TETŐSZERELÉSI RAJZ cca 50 mm cca 400 mm 400 mm cca 0 mm cca 95 mm Szegélycserép jobbos/balos 80 CSERÉP 4 JOBBOS TETŐLÉC HOROGFA (HOROGFÁK) CSERÉP JOBBOS 1 mm Szegélycserép jobbos 80 CSERÉP TETŐLÉC BALOS CSERÉP HOROGFA (HOROGFÁK) BALOS 4 1 mm Szegélycserép balos AMIKOR A TETŐT CSERÉPPEL FEDJÜK, JOBBOS VAGY BALOS PEL, A B TETŐFELÜLETET PONTOSAN MEG KELL HA- TÁROZNI, KÜLÖNÖSEN HA AZ OLDALERESZ BETONBÓL KÉSZÜLT. EZEN UTASITÁS MELLLŐZÉSE ESETÉBEN A TETŐ MŰSZAKI ÉS ÉSZTÉTIKAI KIFOGÁSTALANSÁGA KÉTSÉGESSÉ VÁLLIK. A SZÜKSÉGES SZÁM MEGHATÁROZÁSA A B TETŐFELÜLET MEGHATÁROZÁSA (az egyik tetőlejtő szerint) B=nxb+(2x25)+6 (cm) N=L:40 (kom) n cserépszám a sorban (a jobbos és balos szegélycserép nélkül) b az cserép fedési széles - sége (25 cm) 25 - a szegélycserép fedési szélessége (az eresz széléig) L- a tetőfelület hossza (a lejtő szerint) centiméterben 40 - a szegélycserép fedési hossza centiméterben Gyakorlatilag: 2,5 db/m 9 Oktavijan i Cezar Madjarski.indd 9 1/26/ 2:04:54 PM

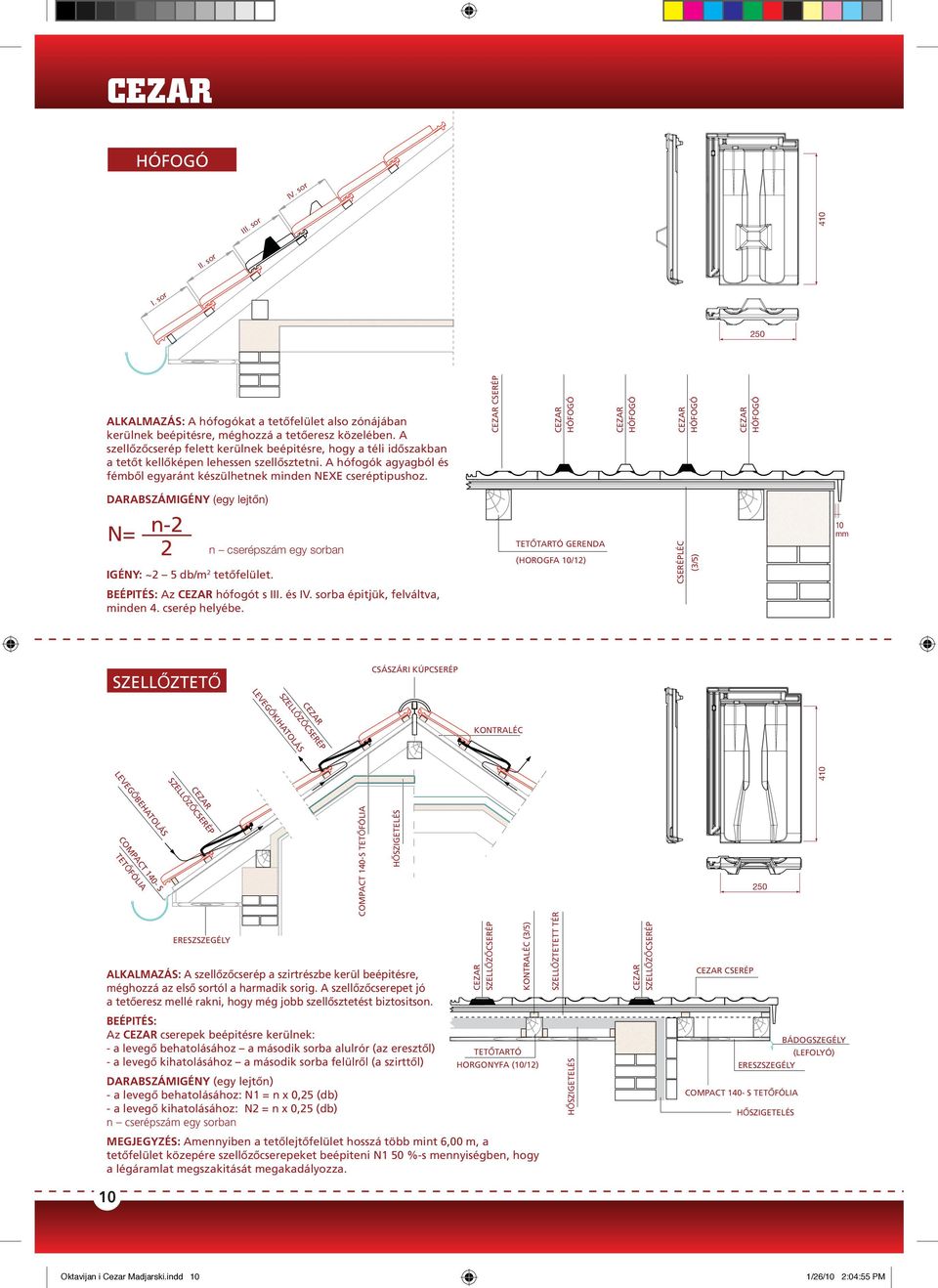

10 III. sor IV. sor 4 II. sor I. sor ALKALMAZÁS: A hófogókat a tetőfelület also zónájában kerülnek beépitésre, méghozzá a tetőeresz közelében. A szellőzőcserép felett kerülnek beépitésre, hogy a téli időszakban a tetőt kellőképen lehessen szellősztetni. A hófogók agyagból és fémből egyaránt készülhetnek minden NEXE cseréptipushoz. CSERÉP N= n-2 2 mm SZELLŐZTETŐ 4 DARABSZÁMIGÉNY (egy lejtőn) IGÉNY: ~2 5 db/m 2 tetőfelület. n cserépszám egy sorban TETŐTARTÓ GERENDA (HOROGFA /12) CSERÉPLÉC (3/5) BEÉPITÉS: Az hófogót s III. és IV. sorba épitjük, felváltva, minden 4. cserép helyébe. CSÁSZÁRI KÚPCSERÉP LEVEGŐKIHATOLÁS KONTRALÉC LEVEGŐBEHATOLÁS COMPACT 140- S TETŐFÓLIA ERESZSZEGÉLY ALKALMAZÁS: A szellőzőcserép a szirtrészbe kerül beépitésre, méghozzá az első sortól a harmadik sorig. A szellőzőcserepet jó a tetőeresz mellé rakni, hogy még jobb szellősztetést biztositson. COMPACT 140-S TETŐFÓLIA KONTRALÉC (3/5) SZELLŐZTETETT TÉR CSERÉP BEÉPITÉS: Az cserepek beépitésre kerülnek: - a levegő behatolásához a második sorba alulrór (az eresztől) - a levegő kihatolásához a második sorba felülről (a szirttől) DARABSZÁMIGÉNY (egy lejtőn) - a levegő behatolásához: N1 = n x 0,25 (db) - a levegő kihatolásához: N2 = n x 0,25 (db) n cserépszám egy sorban TETŐTARTÓ HORGONYFA (/12) BÁDOGSZEGÉLY (LEFOLYÓ) ERESZSZEGÉLY COMPACT 140- S TETŐFÓLIA MEGJEGYZÉS: Amennyiben a tetőlejtőfelület hosszá több mint 6,00 m, a tetőfelület közepére szellőzőcserepeket beépiteni N1 50 %-s mennyiségben, hogy a légáramlat megszakitását megakadályozza. Oktavijan i Cezar Madjarski.indd 1/26/ 2:04:55 PM

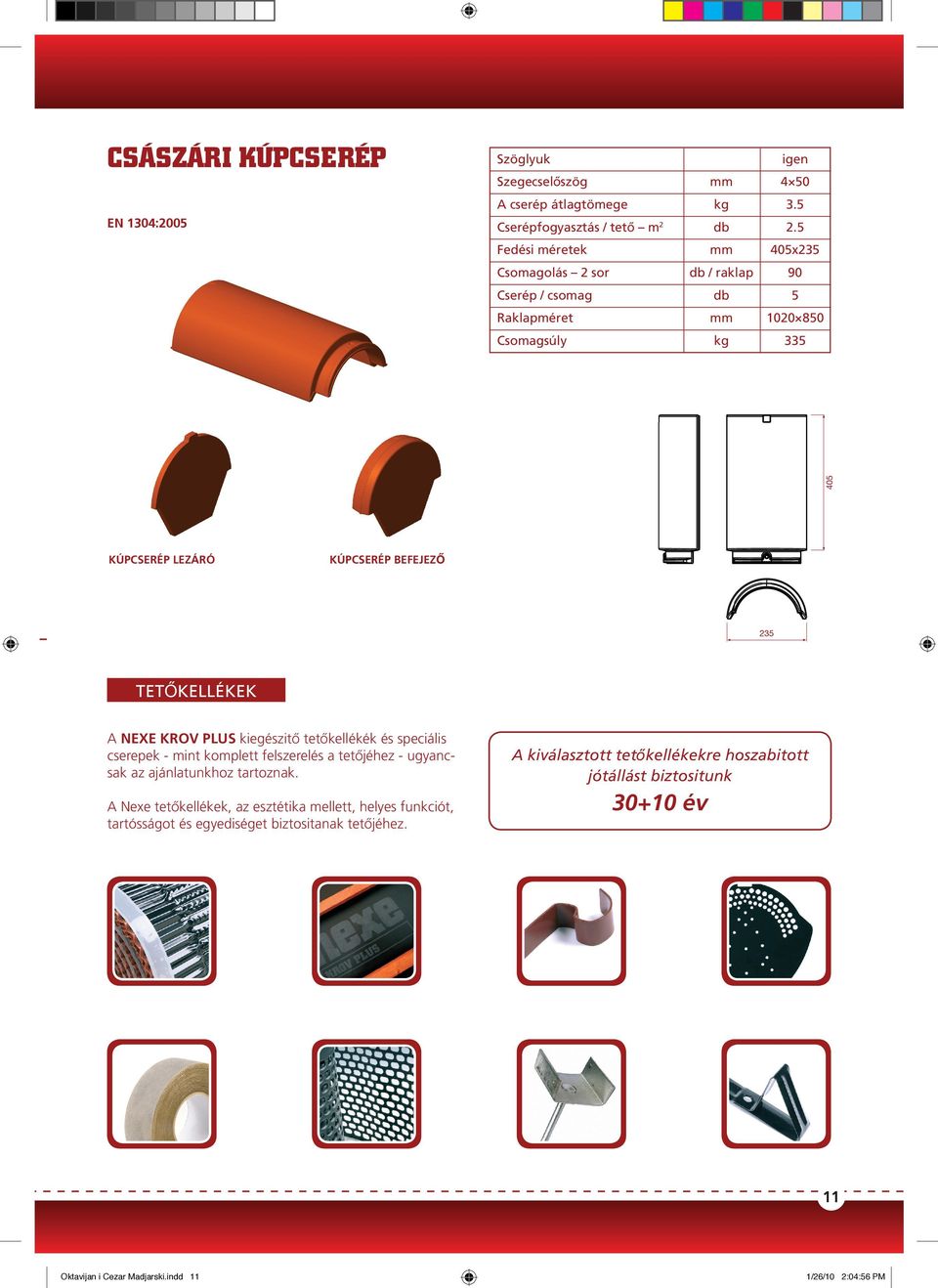

11 CSÁSZÁRI KÚPCSERÉP EN 1304:2005 Szöglyuk igen Szegecselőszög mm 4 50 A cserép átlagtömege kg 3.5 Cserépfogyasztás / tető m 2 db 2.5 Fedési méretek mm 405x235 Csomagolás 2 sor db / raklap 90 Cserép / csomag db 5 Raklapméret mm Csomagsúly kg KÚPCSERÉP LEZÁRÓ KÚPCSERÉP BEFEJEZŐ 235 TETŐKELLÉKEK A NEXE KROV PLUS kiegészitő tetőkellékék és speciális cserepek - mint komplett felszerelés a tetőjéhez - ugyancsak az ajánlatunkhoz tartoznak. A Nexe tetőkellékek, az esztétika mellett, helyes funkciót, tartósságot és egyediséget biztositanak tetőjéhez. A kiválasztott tetőkellékekre hoszabitott jótállást biztositunk 30+ év 11 Oktavijan i Cezar Madjarski.indd 11 1/26/ 2:04:56 PM

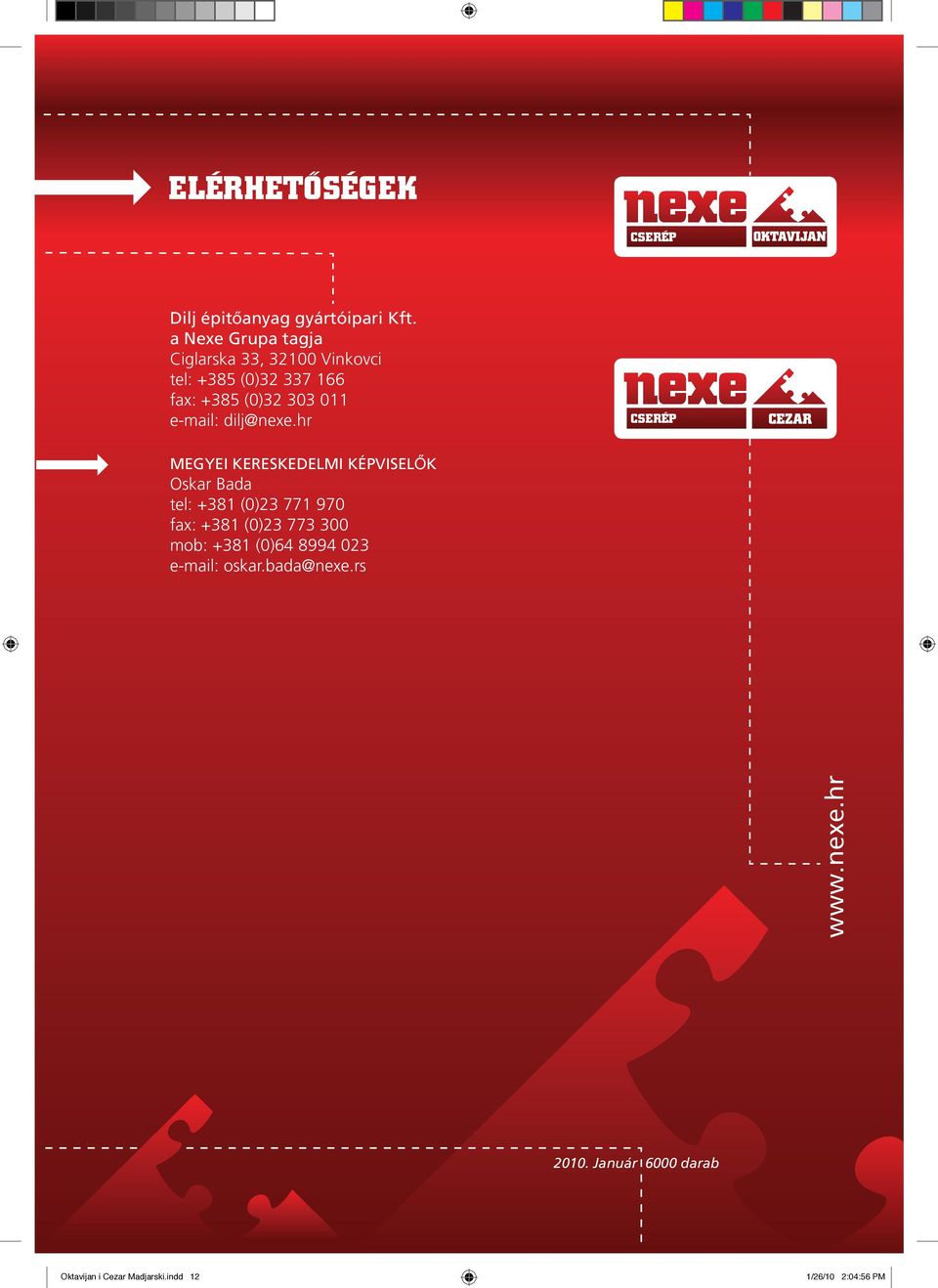

12 ELÉRHETOSÉGEK CSERÉP Dilj épitőanyag gyártóipari Kft. a Nexe Grupa tagja Ciglarska 33, 320 Vinkovci tel: +385 (0) fax: +385 (0) dilj@nexe.hr CSERÉP MEGYEI KERESKEDELMI KÉPVISELŐK Oskar Bada tel: +381 (0) fax: +381 (0) mob: +381 (0) oskar.bada@nexe.rs Január 6000 darab Oktavijan i Cezar Madjarski.indd 12 1/26/ 2:04:56 PM
