1 Műszaki adatok Ergoldsbacher Linea

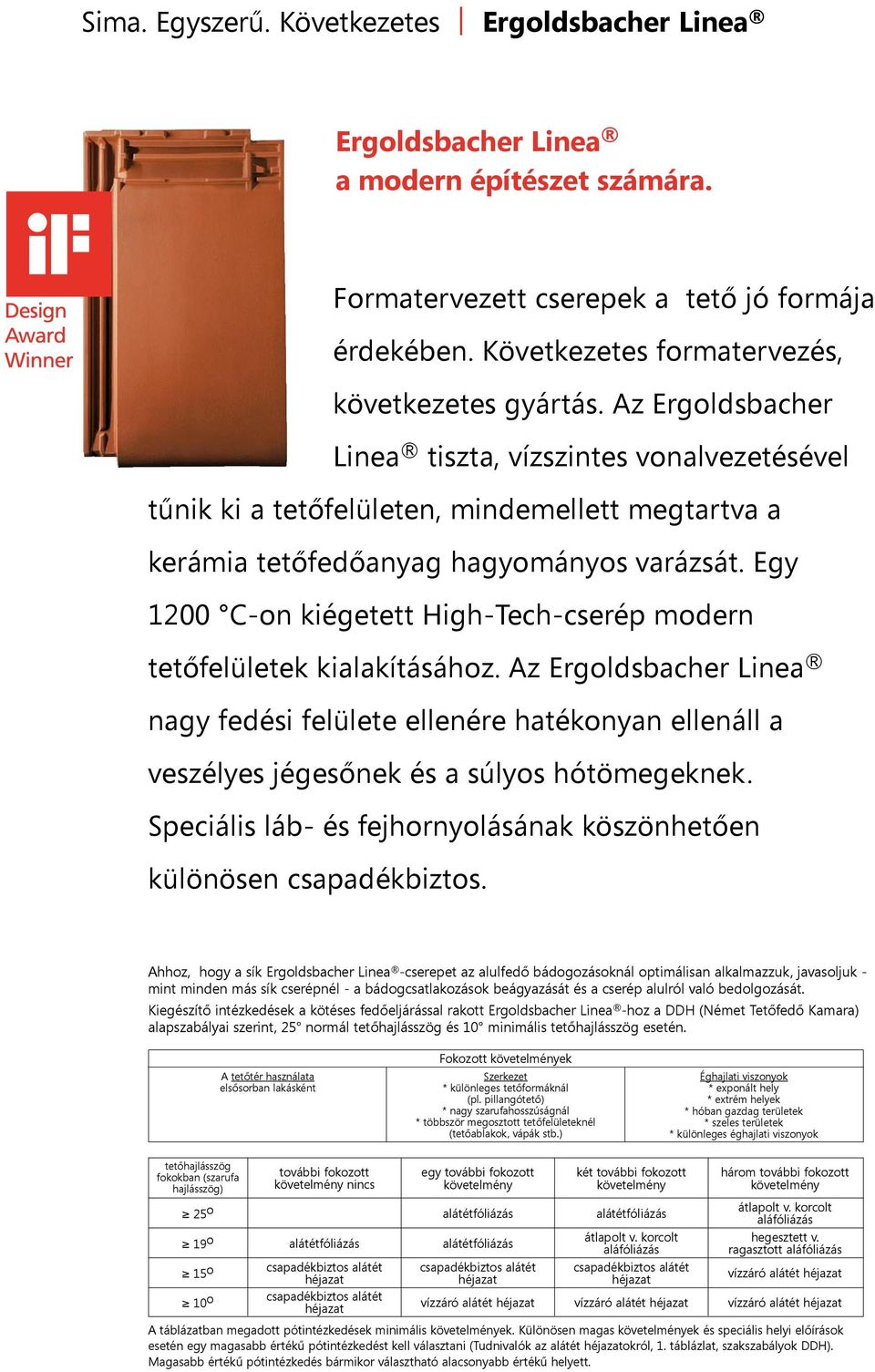

2 Sima. Egyszerű. Következetes Ergoldsbacher Linea Ergoldsbacher Linea a modern építészet számára. Formatervezett cserepek a tető jó formája érdekében. Következetes formatervezés, következetes gyártás. Az Ergoldsbacher Linea tiszta, vízszintes vonalvezetésével tűnik ki a tetőfelületen, mindemellett megtartva a kerámia tetőfedőanyag hagyományos varázsát. Egy 1200 C-on kiégetett igh-tech-cserép modern tetőfelületek kialakításához. Az Ergoldsbacher Linea nagy fedési felülete ellenére hatékonyan ellenáll a veszélyes jégesőnek és a súlyos hótömegeknek. Speciális láb- és fejhornyolásának köszönhetően különösen csapadékbiztos. Ahhoz, hogy a sík Ergoldsbacher Linea -cserepet az alulfedő bádogozásoknál optimálisan alkalmazzuk, javasoljuk - mint minden más sík cserépnél - a bádogcsatlakozások beágyazását és a cserép alulról való bedolgozását. Kiegészítő intézkedések a kötéses fedőeljárással rakott Ergoldsbacher Linea -hoz a DD (Német Tetőfedő Kamara) alapszabályai szerint, 25 normál tetőhajlásszög és 10 minimális tetőhajlásszög esetén. A tetőtér használata elsősorban lakásként Fokozott követelmények Szerkezet * különleges tetőformáknál (pl. pillangótető) * nagy szarufahosszúságnál * többször megosztott tetőfelületeknél (tetőablakok, vápák stb.) Éghajlati viszonyok * exponált hely * extrém helyek * hóban gazdag területek * szeles területek * különleges éghajlati viszonyok tetőhajlásszög fokokban (szarufa hajlásszög) 25 o alátétfóliázás alátétfóliázás 19 o alátétfóliázás alátétfóliázás 15 o 10 o további fokozott követelmény nincs egy további fokozott követelmény két további fokozott követelmény átlapolt v. korcolt aláfóliázás három további fokozott követelmény átlapolt v. korcolt aláfóliázás hegesztett v. ragasztott aláfóliázás vízzáró alátét vízzáró alátét vízzáró alátét vízzáró alátét A táblázatban megadott pótintézkedések minimális követelmények. Különösen magas követelmények és speciális helyi előírások esetén egy magasabb értékű pótintézkedést kell választani (Tudnivalók az alátét okról, 1. táblázlat, szakszabályok DD). Magasabb értékű pótintézkedés bármikor választható alacsonyabb értékű helyett.

Egy 1200 C-on kiégetett igh-tech-cserép modern tetőfelületek kialakításához. Az Ergoldsbacher Linea nagy fedési felülete ellenére hatékonyan ellenáll a veszélyes jégesőnek és a súlyos hótömegeknek.

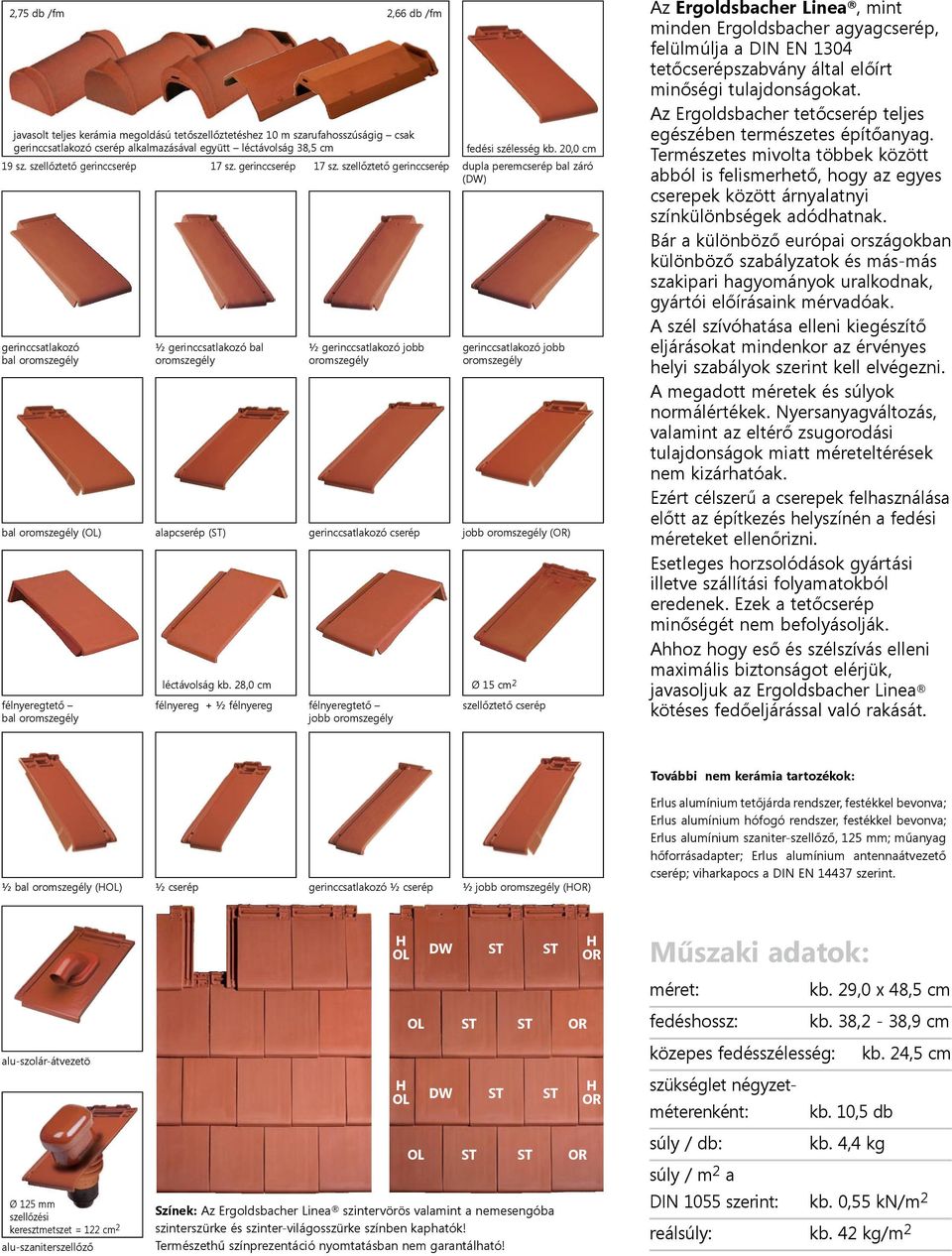

3 2,75 db /fm javasolt teljes kerámia megoldású tetőszellőztetéshez 10 m szarufahosszúságig csak gerinccsatlakozó cserép alkalmazásával együtt léctávolság 38,5 cm 19 sz. szellőztető gerinccserép 17 sz. gerinccserép 17 sz. szellőztető gerinccserép gerinccsatlakozó bal oromszegély ½ gerinccsatlakozó bal oromszegély 2,66 db /fm ½ gerinccsatlakozó jobb oromszegély gerinccsatlakozó jobb oromszegély bal oromszegély (OL) alapcserép (ST) gerinccsatlakozó cserép jobb oromszegély (OR) félnyeregtető bal oromszegély léctávolság 28,0 cm Ø 15 cm 2 félnyereg + ½ félnyereg félnyeregtető jobb oromszegély fedési szélesség 20,0 cm dupla peremcserép bal záró (DW) szellőztető cserép Az Ergoldsbacher Linea, mint minden Ergoldsbacher agyagcserép, felülmúlja a DIN EN 1304 tetőcserépszabvány által előírt minőségi tulajdonságokat. Az Ergoldsbacher tetőcserép teljes egészében természetes építőanyag. Természetes mivolta többek között abból is felismerhető, hogy az egyes cserepek között árnyalatnyi színkülönbségek adódhatnak. Bár a különböző európai országokban különböző szabályzatok és más-más szakipari hagyományok uralkodnak, gyártói előírásaink mérvadóak. A szél szívóhatása elleni kiegészítő eljárásokat mindenkor az érvényes helyi szabályok szerint kell elvégezni. A megadott méretek és súlyok normálértékek. Nyersanyagváltozás, valamint az eltérő zsugorodási tulajdonságok miatt méreteltérések nem kizárhatóak. Ezért célszerű a cserepek felhasználása előtt az építkezés helyszínén a fedési méreteket ellenőrizni. Esetleges horzsolódások gyártási illetve szállítási folyamatokból eredenek. Ezek a tetőcserép minőségét nem befolyásolják. Ahhoz hogy eső és szélszívás elleni maximális biztonságot elérjük, javasoljuk az Ergoldsbacher Linea kötéses fedőeljárással való rakását. További nem kerámia tartozékok: ½ bal oromszegély (OL) ½ cserép gerinccsatlakozó ½ cserép ½ jobb oromszegély (OR) Erlus alumínium tetőjárda rendszer, festékkel bevonva; Erlus alumínium hófogó rendszer, festékkel bevonva; Erlus alumínium szaniter-szellőző, 125 mm; műanyag hőforrásadapter; Erlus alumínium antennaátvezető cserép; viharkapocs a DIN EN szerint. OL DW ST ST OR Műszaki adatok: OL ST ST OR méret: fedéshossz: 29,0 x 48,5 cm 38,2-38,9 cm alu-szolár-átvezetö közepes fedésszélesség: 24,5 cm OL DW ST ST OR szükséglet négyzetméterenként: 10,5 db Ø 125 mm szellőzési keresztmetszet = 122 cm 2 alu-szaniterszellőző OL ST ST OR Színek: Az Ergoldsbacher Linea szintervörös valamint a nemesengóba szinterszürke és szinter-világosszürke színben kaphatók! Természethű színprezentáció nyomtatásban nem garantálható! súly / db: 4,4 kg súly / m 2 a DIN 1055 szerint: 0,55 kn/m 2 reálsúly: 42 kg/m 2

szellőztető gerinccserép gerinccsatlakozó bal oromszegély ½ gerinccsatlakozó bal oromszegély 2,66 db /fm ½ gerinccsatlakozó jobb oromszegély gerinccsatlakozó jobb oromszegély bal oromszegély (OL)

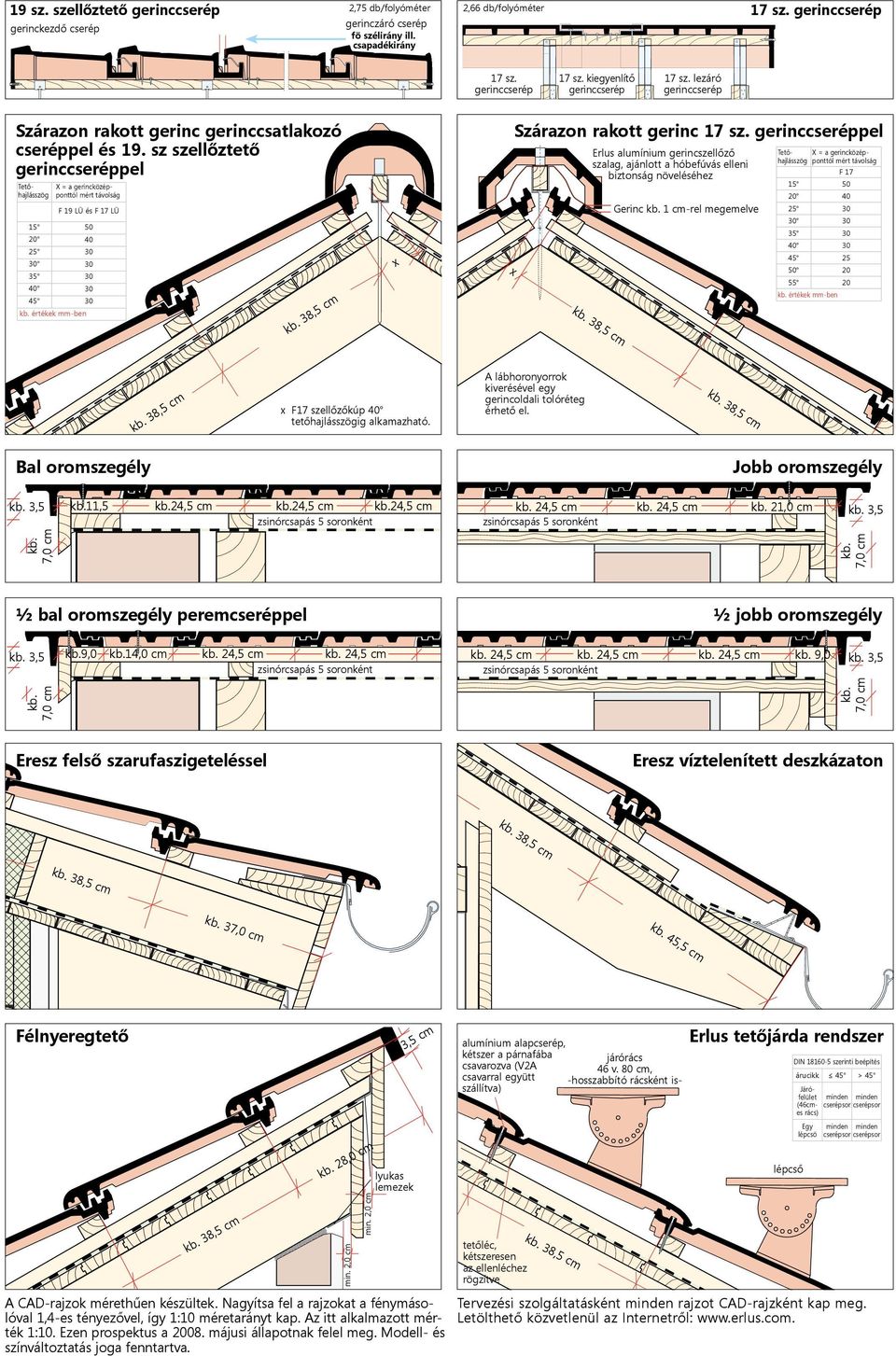

4 19 sz. szellőztető gerinccserép gerinckezdő cserép 2,75 db/folyóméter gerinczáró cserép fö szélirány ill. csapadékirány 2,66 db/folyóméter 17 sz. gerinccserép 17 sz. gerinccserép 17 sz. kiegyenlítő gerinccserép 17 sz. lezáró gerinccserép Szárazon rakott gerinc gerinccsatlakozó cseréppel és 19. sz szellőztető gerinccseréppel Tető- X = a gerincközépponttól hajlásszög mért távolság F 19 LÜ és F 17 LÜ értékek mm-ben x x Szárazon rakott gerinc 17 sz. gerinccseréppel Erlus alumínium gerincszellőző szalag, ajánlott a hóbefúvás elleni biztonság növeléséhez Gerinc 1 cm-rel megemelve Tető- X = a gerincközépponttól mért távolság hajlásszög F értékek mm-ben x F17 szellőzőkúp 40 tetőhajlásszögig alkamazható. A lábhoronyorrok kiverésével egy gerincoldali tolóréteg érhető el. Bal oromszegély Jobb oromszegély 3,5 11,5 24,5 cm 24,5 cm 24,5 cm 24,5 cm 24,5 cm 21,0 cm 3,5 ½ jobb oromszegély 24,5 cm 24,5 cm 24,5 cm 9,0 3,5 ½ bal oromszegély peremcseréppel 3,5 9,0 14,0 cm 24,5 cm 24,5 cm Eresz felső szarufaszigeteléssel Eresz víztelenített deszkázaton 45,5 cm 3 linea13_2 Félnyeregtető 28,0 cm 3,5 cm A CAD-rajzok mérethűen készültek. Nagyítsa fel a rajzokat a fénymásolóval 1,4-es tényezővel, így 1:10 méretarányt kap. Az itt alkalmazott mérték 1:10. Ezen prospektus a májusi állapotnak felel meg. Modell- és színváltoztatás joga fenntartva. min. 2,0 cm min. 2,0 cm lyukas lemezek tetőléc, kétszeresen az ellenléchez rögzítve Erlus tetőjárda rendszer alumínium alapcserép, kétszer a párnafába járórács csavarozva (V2A 46 v. 80 cm, csavarral együtt -hosszabbító rácsként is- szállítva) lépcső DIN szerinti beépítés árucikk 45 > 45 Járófelület minden minden (46cm- cserépsor cserépsor es rács) Egy lépcsö minden minden cserépsor cserépsor Tervezési szolgáltatásként minden rajzot CAD-rajzként kap meg. Letölthető közvetlenül az Internetről:

sz szellőztető gerinccseréppel Tető- X = a gerincközépponttól hajlásszög mért távolság F 19 LÜ és F 17 LÜ 15 50 20 40 25 30 30 30 35 30 40 30 45 30 értékek mm-ben x x Szárazon rakott gerinc 17 sz.

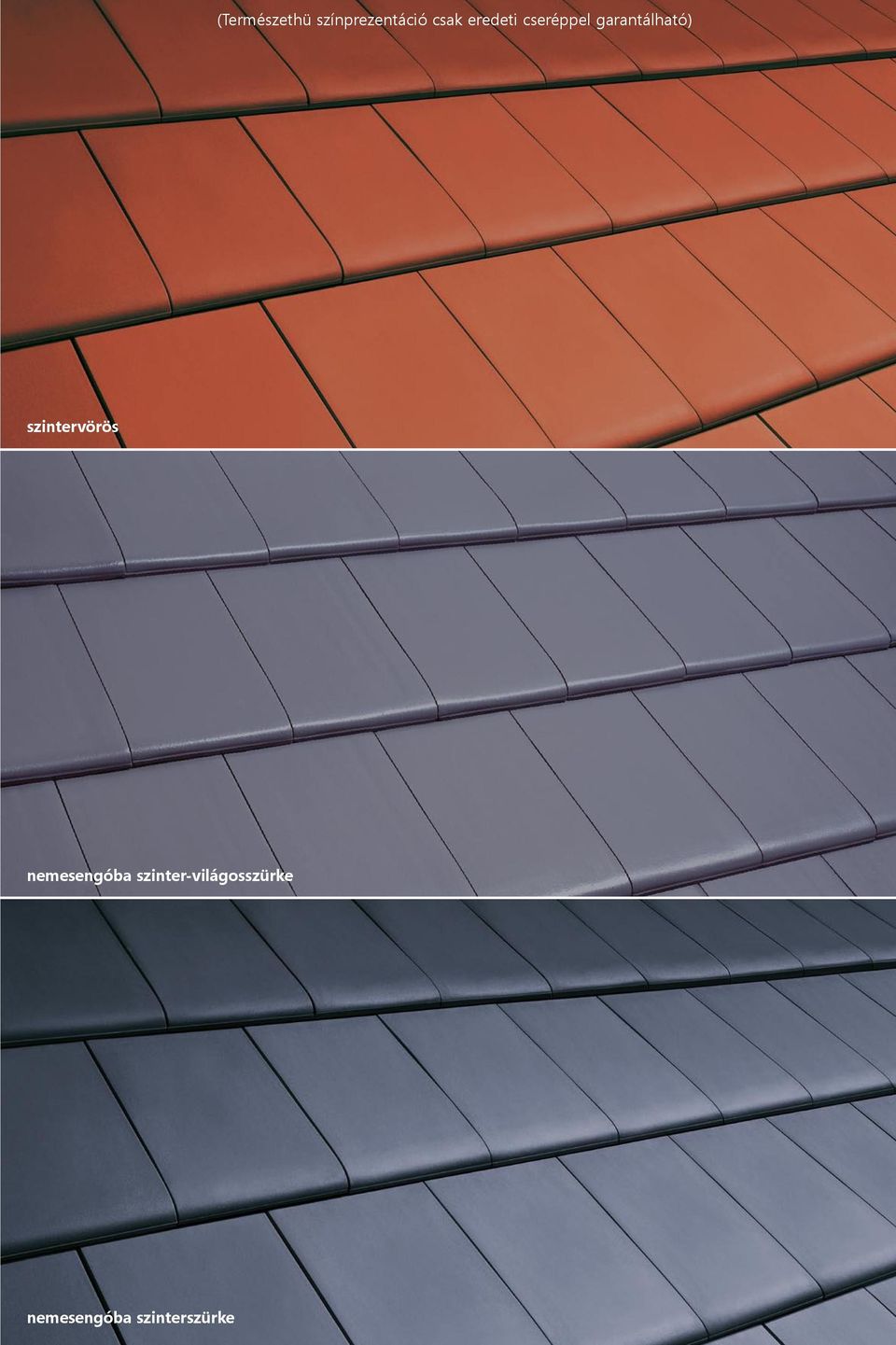

5 (Természethü színprezentáció csak eredeti cseréppel garantálható) szintervörös nemesengóba szinter-világosszürke nemesengóba szinterszürke

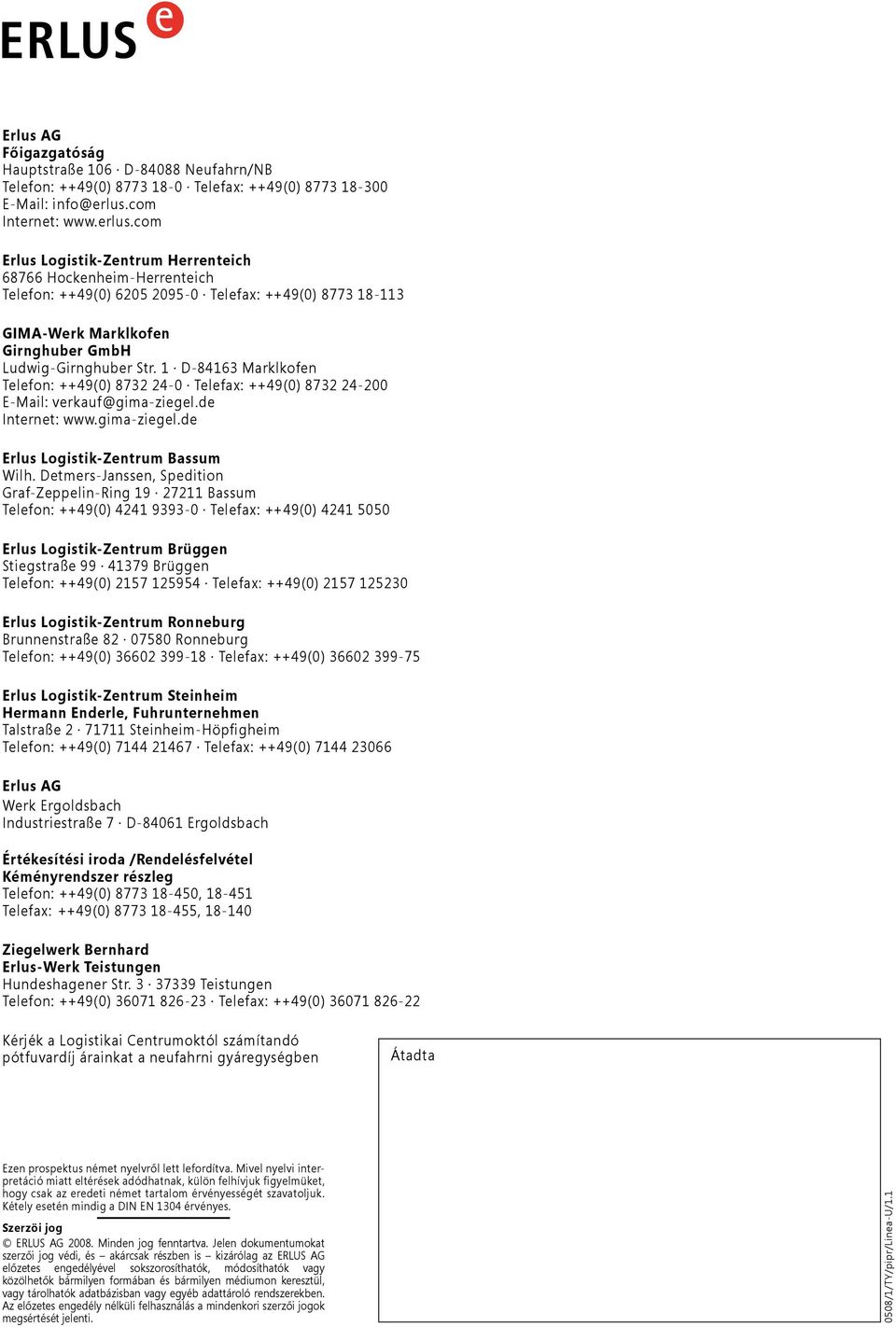

6 Erlus AG Főigazgatóság auptstraße 106 D Neufahrn/NB Telefon: ++49(0) Telefax: ++49(0) Internet: Erlus Logistik-Zentrum errenteich ockenheim-errenteich Telefon: ++49(0) Telefax: ++49(0) GIMA-Werk Marklkofen Girnghuber Gmb Ludwig-Girnghuber Str. 1 D Marklkofen Telefon: ++49(0) Telefax: ++49(0) verkauf@gima-ziegel.de Internet: Erlus Logistik-Zentrum Bassum Wilh. Detmers-Janssen, Spedition Graf-Zeppelin-Ring Bassum Telefon: ++49(0) Telefax: ++49(0) Erlus Logistik-Zentrum Brüggen Stiegstraße Brüggen Telefon: ++49(0) Telefax: ++49(0) Erlus Logistik-Zentrum Ronneburg Brunnenstraße Ronneburg Telefon: ++49(0) Telefax: ++49(0) Erlus Logistik-Zentrum Steinheim ermann Enderle, Fuhrunternehmen Talstraße Steinheim-öpfigheim Telefon: ++49(0) Telefax: ++49(0) Erlus AG Werk Ergoldsbach Industriestraße 7 D Ergoldsbach Értékesítési iroda /Rendelésfelvétel Kéményrendszer részleg Telefon: ++49(0) , Telefax: ++49(0) , Ziegelwerk Bernhard Erlus-Werk Teistungen undeshagener Str Teistungen Telefon: ++49(0) Telefax: ++49(0) Kérjék a Logistikai Centrumoktól számítandó pótfuvardíj árainkat a neufahrni gyáregységben Átadta Ezen prospektus német nyelvről lett lefordítva. Mivel nyelvi interpretáció miatt eltérések adódhatnak, külön felhívjuk figyelmüket, hogy csak az eredeti német tartalom érvényességét szavatoljuk. Kétely esetén mindig a DIN EN 1304 érvényes. Szerzöi jog ERLUS AG Minden jog fenntartva. Jelen dokumentu mokat szerzői jog védi, és akárcsak részben is kizárólag az ERLUS AG előzetes engedélyével sokszorosíthatók, módosíthatók vagy közölhetők bármilyen formában és bármilyen médiumon keresztül, vagy tárolhatók adatbázisban vagy egyéb adattároló rendszerekben. Az előzetes engedély nélküli felhasználás a mindenkori szerzői jogok megsértését jelenti. 0508/1/TY/pipr/Linea-U/1.1

com Erlus Logistik-Zentrum errenteich 68766 ockenheim-errenteich Telefon: ++49(0) 6205 2095-0 Telefax: ++49(0) 8773 18-113 GIMA-Werk Marklkofen Girnghuber Gmb Ludwig-Girnghuber Str.
