Beépítési útmutató, általános információk

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Beépítési útmutató, általános információk"

Magda Dobos
8 évvel ezelőtt
Látták:

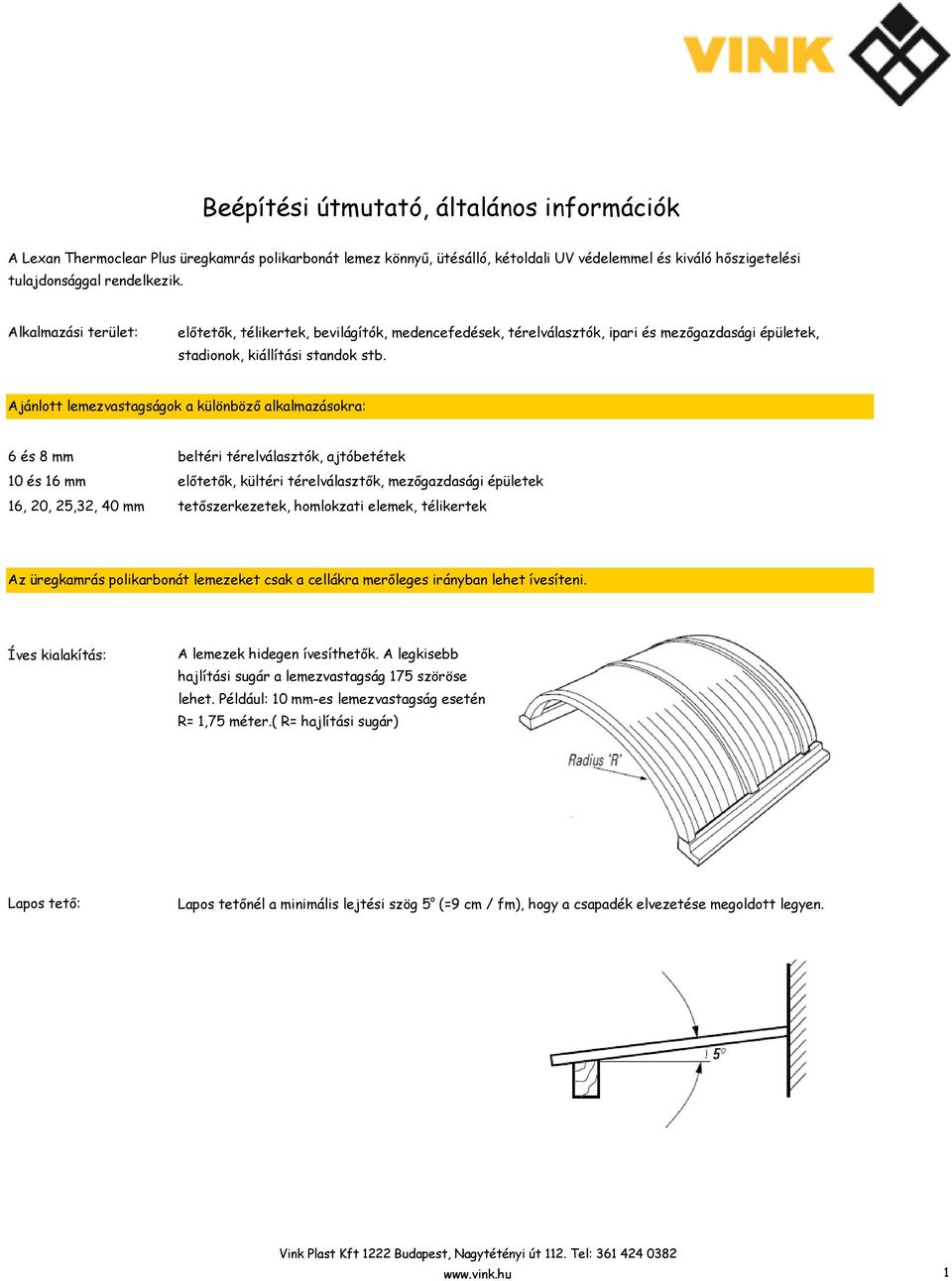

1 Beépítési útmutató, általános információk A Lexan Thermoclear Plus üregkamrás polikarbonát lemez könnyő, ütésálló, kétoldali UV védelemmel és kiváló hıszigetelési tulajdonsággal rendelkezik. Alkalmazási terület: elıtetık, télikertek, bevilágítók, medencefedések, térelválasztók, ipari és mezıgazdasági épületek, stadionok, kiállítási standok stb. Ajánlott lemezvastagságok a különbözı alkalmazásokra: 6 és 8 mm beltéri térelválasztók, ajtóbetétek 10 és 16 mm elıtetık, kültéri térelválasztık, mezıgazdasági épületek 16, 20, 25,32, 40 mm tetıszerkezetek, homlokzati elemek, télikertek Az üregkamrás polikarbonát lemezeket csak a cellákra merıleges irányban lehet ívesíteni. Íves kialakítás: A lemezek hidegen ívesíthetık. A legkisebb hajlítási sugár a lemezvastagság 175 szöröse lehet. Például: 10 mm-es lemezvastagság esetén R= 1,75 méter.( R= hajlítási sugár) Lapos tetı: Lapos tetınél a minimális lejtési szög 5 o (=9 cm / fm), hogy a csapadék elvezetése megoldott legyen. 1

Ajánlott lemezvastagságok a különbözı alkalmazásokra: 6 és 8 mm beltéri térelválasztók, ajtóbetétek 10 és 16 mm elıtetık, kültéri térelválasztık, mezıgazdasági épületek 16, 20, 25,32, 40 mm

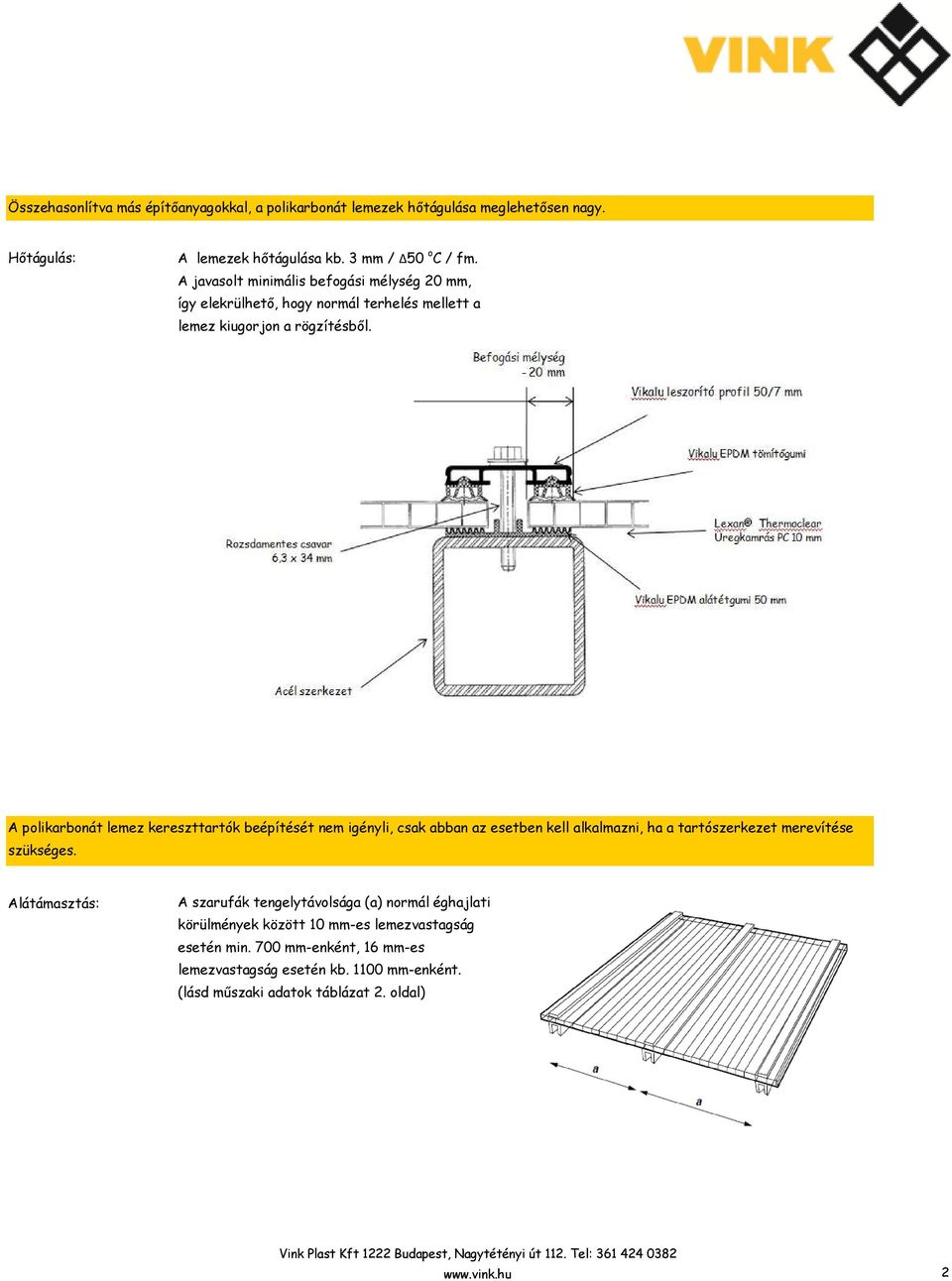

2 Összehasonlítva más építıanyagokkal, a polikarbonát lemezek hıtágulása meglehetısen nagy. Hıtágulás: A lemezek hıtágulása kb. 3 mm / Δ50 o C / fm. A javasolt minimális befogási mélység 20 mm, így elekrülhetı, hogy normál terhelés mellett a lemez kiugorjon a rögzítésbıl. A polikarbonát lemez kereszttartók beépítését nem igényli, csak abban az esetben kell alkalmazni, ha a tartószerkezet merevítése szükséges. Alátámasztás: A szarufák tengelytávolsága (a) normál éghajlati körülmények között 10 mm-es lemezvastagság esetén min. 700 mm-enként, 16 mm-es lemezvastagság esetén kb mm-enként. (lásd mőszaki adatok táblázat 2. oldal) 2

A polikarbonát lemez kereszttartók beépítését nem igényli, csak abban az esetben kell alkalmazni, ha a tartószerkezet merevítése szükséges.

Tárolás, tisztítás, általános információk: a lemez mindkét oldala védıfóliával van ellátva a lemezeket hagyományos eszközök segítségével lehet darabolni, fúrni finom fogazatú mőanyaghoz ajánlott

napsugárzásától és a csapadéktól a lemezeket ne tároljuk nyitott cellákkal a kritikus pontokon a szerkezet jobb tömítésének érdekében semleges szilikon tömítıanyag használata ajánlott oldószeres

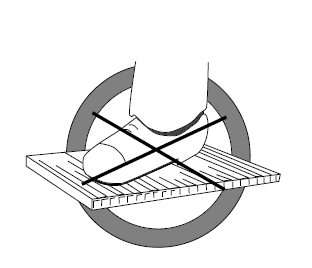

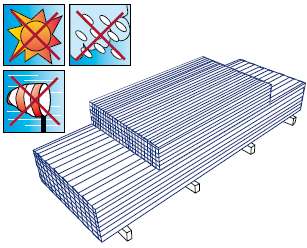

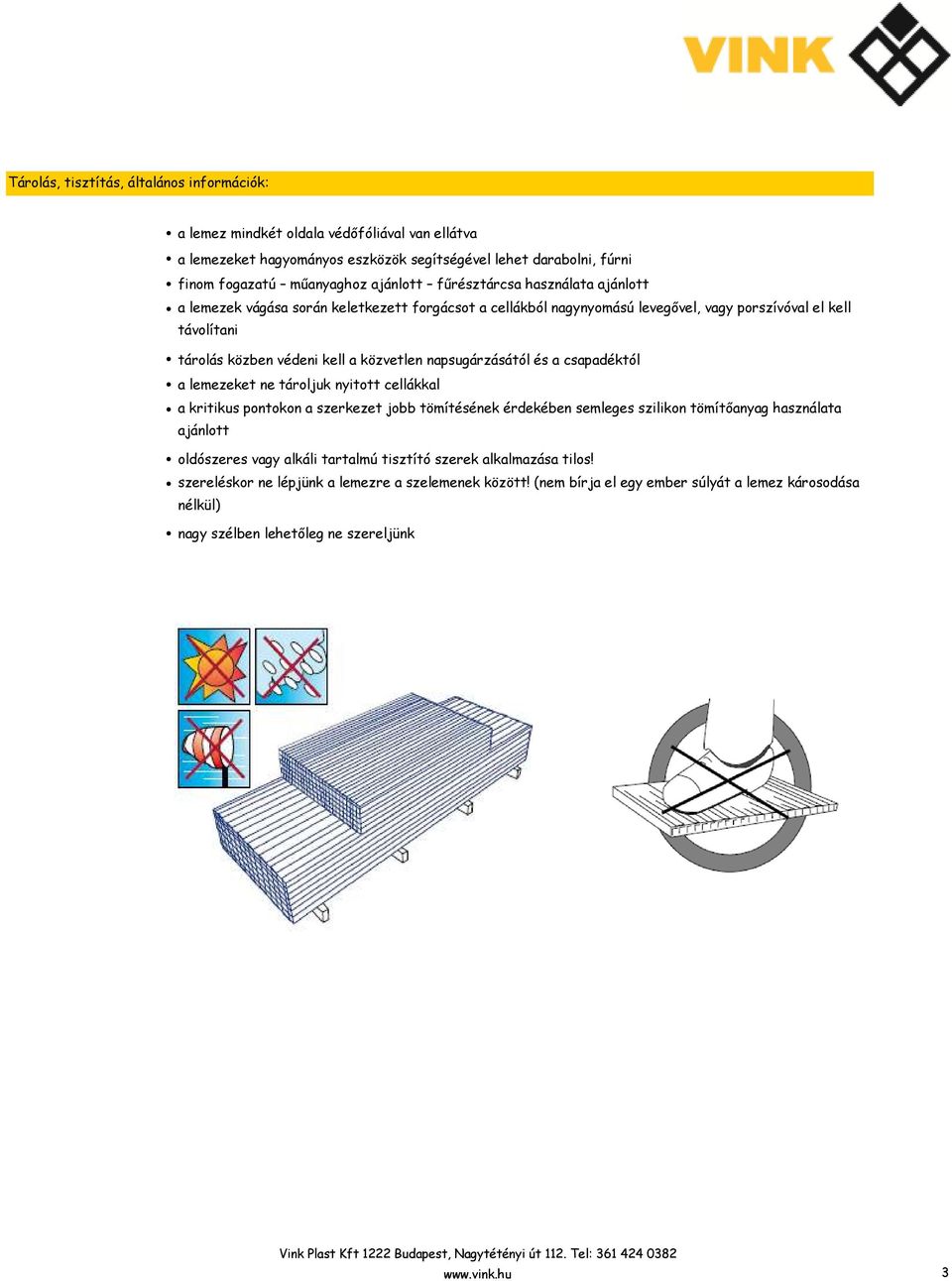

3 Tárolás, tisztítás, általános információk: a lemez mindkét oldala védıfóliával van ellátva a lemezeket hagyományos eszközök segítségével lehet darabolni, fúrni finom fogazatú mőanyaghoz ajánlott főrésztárcsa használata ajánlott a lemezek vágása során keletkezett forgácsot a cellákból nagynyomású levegıvel, vagy porszívóval el kell távolítani tárolás közben védeni kell a közvetlen napsugárzásától és a csapadéktól a lemezeket ne tároljuk nyitott cellákkal a kritikus pontokon a szerkezet jobb tömítésének érdekében semleges szilikon tömítıanyag használata ajánlott oldószeres vagy alkáli tartalmú tisztító szerek alkalmazása tilos! szereléskor ne lépjünk a lemezre a szelemenek között! (nem bírja el egy ember súlyát a lemez károsodása nélkül) nagy szélben lehetıleg ne szereljünk 3

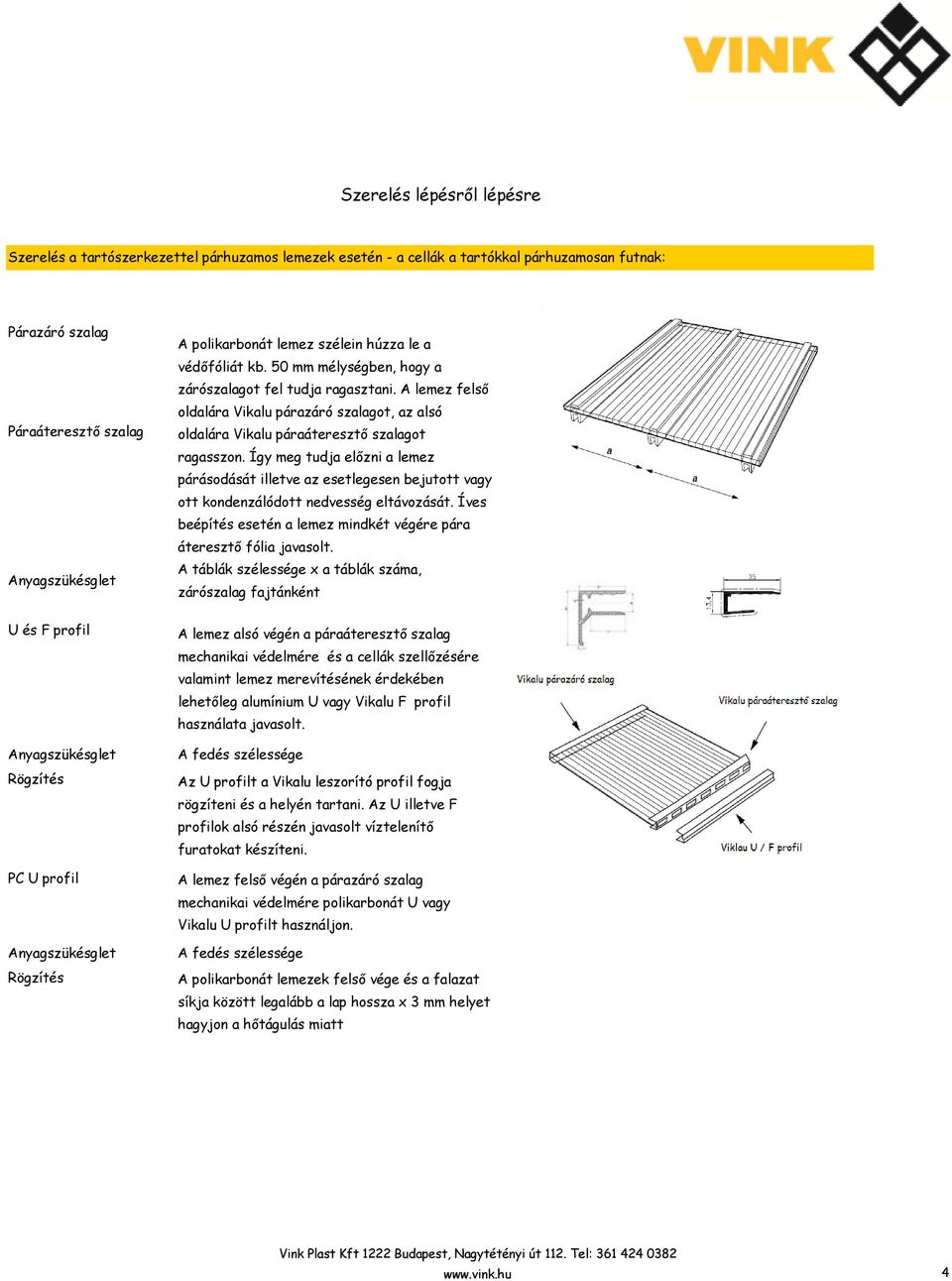

4 Szerelés lépésrıl lépésre Szerelés a tartószerkezettel párhuzamos lemezek esetén - a cellák a tartókkal párhuzamosan futnak: Párazáró szalag Páraáteresztı szalag Anyagszükésglet A polikarbonát lemez szélein húzza le a védıfóliát kb. 50 mm mélységben, hogy a zárószalagot fel tudja ragasztani. A lemez felsı oldalára Vikalu párazáró szalagot, az alsó oldalára Vikalu páraáteresztı szalagot ragasszon. Így meg tudja elızni a lemez párásodását illetve az esetlegesen bejutott vagy ott kondenzálódott nedvesség eltávozását. Íves beépítés esetén a lemez mindkét végére pára áteresztı fólia javasolt. A táblák szélessége x a táblák száma, zárószalag fajtánként U és F profil Anyagszükésglet Rögzítés PC U profil Anyagszükésglet Rögzítés A lemez alsó végén a páraáteresztı szalag mechanikai védelmére és a cellák szellızésére valamint lemez merevítésének érdekében lehetıleg alumínium U vagy Vikalu F profil használata javasolt. A fedés szélessége Az U profilt a Vikalu leszorító profil fogja rögzíteni és a helyén tartani. Az U illetve F profilok alsó részén javasolt víztelenítı furatokat készíteni. A lemez felsı végén a párazáró szalag mechanikai védelmére polikarbonát U vagy Vikalu U profilt használjon. A fedés szélessége A polikarbonát lemezek felsı vége és a falazat síkja között legalább a lap hossza x 3 mm helyet hagyjon a hıtágulás miatt 4

Így meg tudja elızni a lemez párásodását illetve az esetlegesen bejutott vagy ott kondenzálódott nedvesség eltávozását. Íves beépítés esetén a lemez mindkét végére pára áteresztı fólia javasolt.

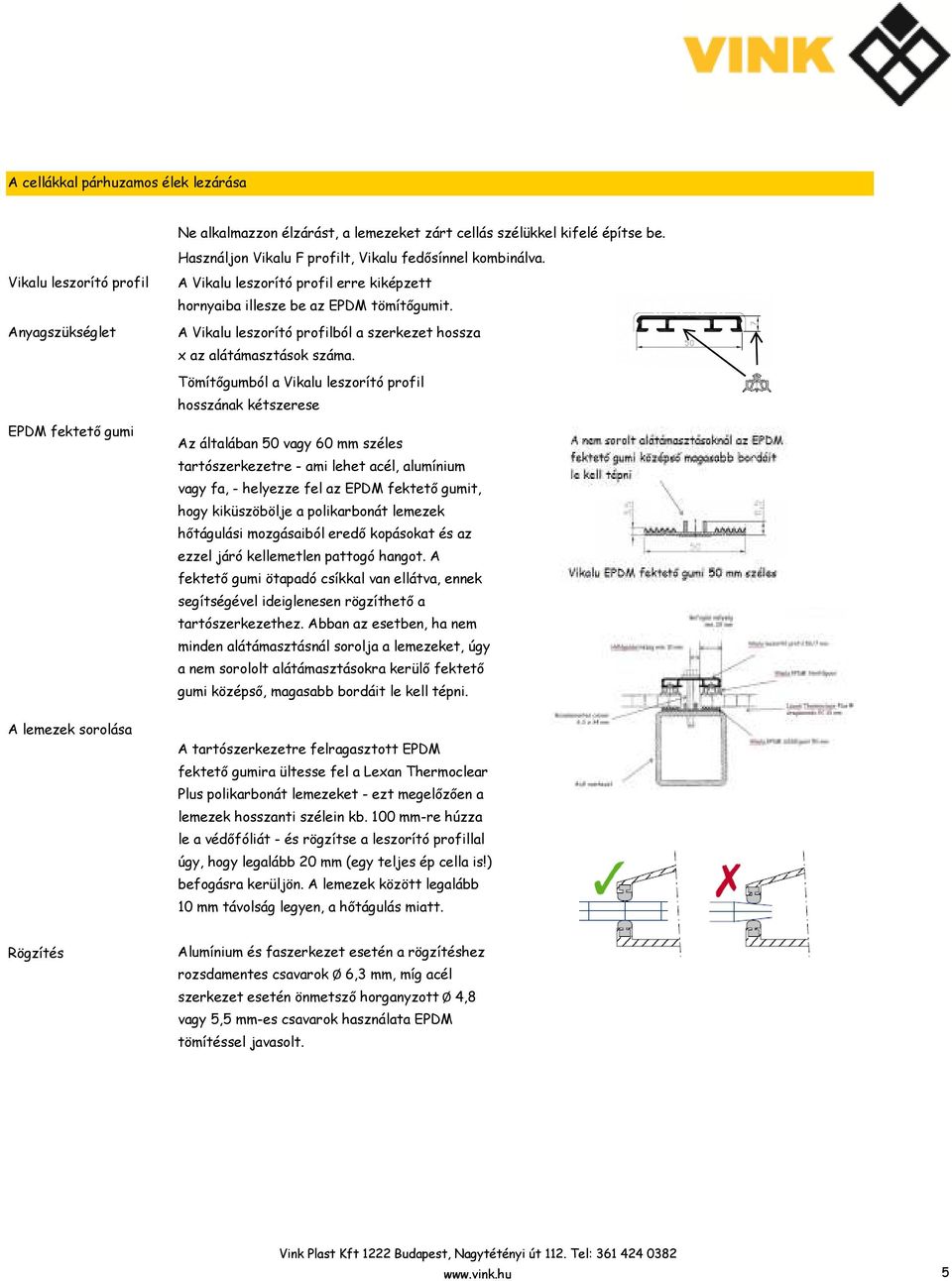

5 A cellákkal párhuzamos élek lezárása Ne alkalmazzon élzárást, a lemezeket zárt cellás szélükkel kifelé építse be. Használjon Vikalu F profilt, Vikalu fedısínnel kombinálva. Vikalu leszorító profil Anyagszükséglet A Vikalu leszorító profil erre kiképzett hornyaiba illesze be az EPDM tömítıgumit. A Vikalu leszorító profilból a szerkezet hossza x az alátámasztások száma. Tömítıgumból a Vikalu leszorító profil hosszának kétszerese EPDM fektetı gumi Az általában 50 vagy 60 mm széles tartószerkezetre - ami lehet acél, alumínium vagy fa, - helyezze fel az EPDM fektetı gumit, hogy kiküszöbölje a polikarbonát lemezek hıtágulási mozgásaiból eredı kopásokat és az ezzel járó kellemetlen pattogó hangot. A fektetı gumi ötapadó csíkkal van ellátva, ennek segítségével ideiglenesen rögzíthetı a tartószerkezethez. Abban az esetben, ha nem minden alátámasztásnál sorolja a lemezeket, úgy a nem sorololt alátámasztásokra kerülı fektetı gumi középsı, magasabb bordáit le kell tépni. A lemezek sorolása A tartószerkezetre felragasztott EPDM fektetı gumira ültesse fel a Lexan Thermoclear Plus polikarbonát lemezeket - ezt megelızıen a lemezek hosszanti szélein kb. 100 mm-re húzza le a védıfóliát - és rögzítse a leszorító profillal úgy, hogy legalább 20 mm (egy teljes ép cella is!) befogásra kerüljön. A lemezek között legalább 10 mm távolság legyen, a hıtágulás miatt. Rögzítés Alumínium és faszerkezet esetén a rögzítéshez rozsdamentes csavarok Ø 6,3 mm, míg acél szerkezet esetén önmetszı horganyzott Ø 4,8 vagy 5,5 mm-es csavarok használata EPDM tömítéssel javasolt. 5

Tömítıgumból a Vikalu leszorító profil hosszának kétszerese EPDM fektetı gumi Az általában 50 vagy 60 mm széles tartószerkezetre - ami lehet acél, alumínium vagy fa, - helyezze fel az EPDM fektetı

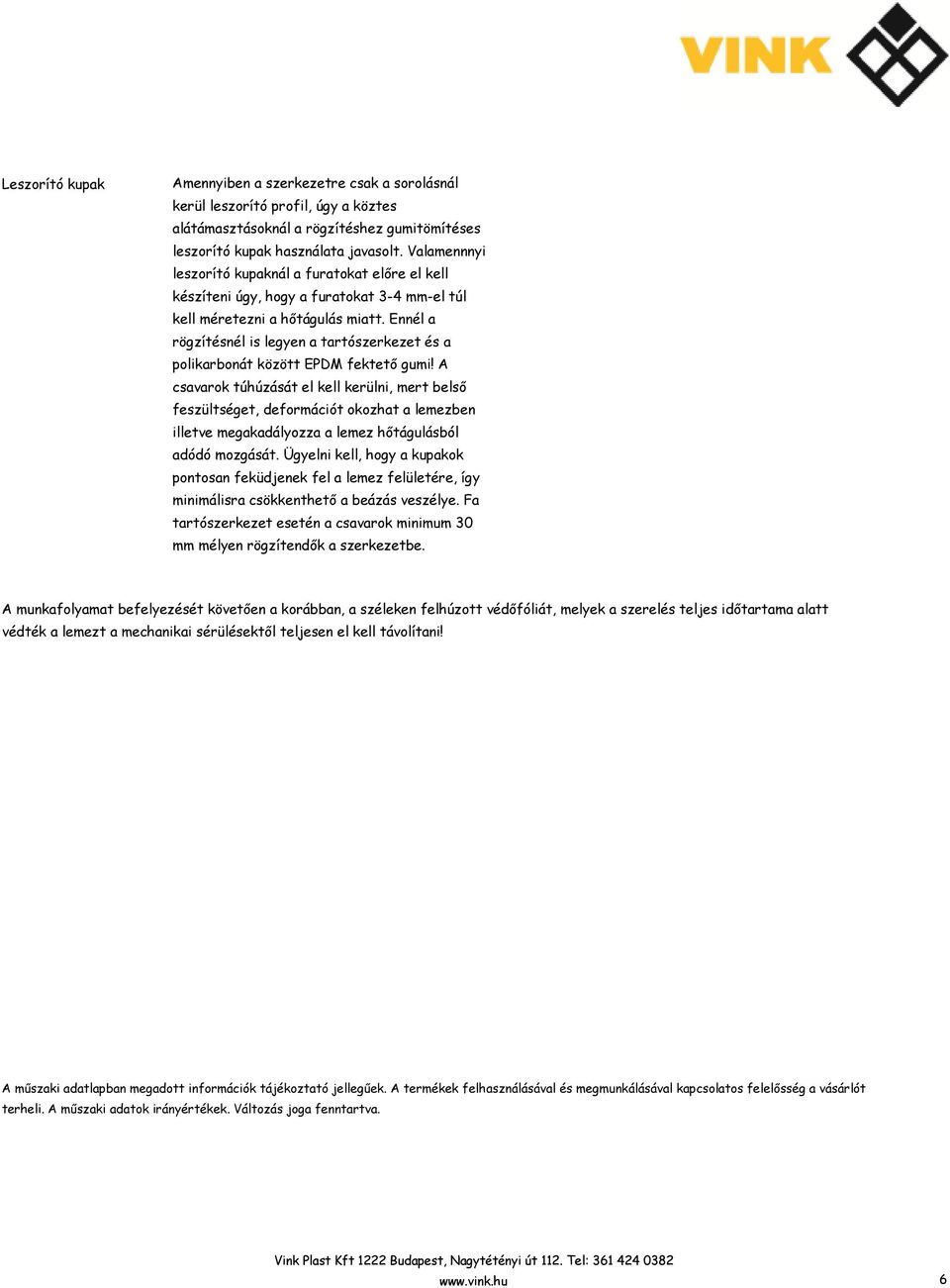

6 Leszorító kupak Amennyiben a szerkezetre csak a sorolásnál kerül leszorító profil, úgy a köztes alátámasztásoknál a rögzítéshez gumitömítéses leszorító kupak használata javasolt. Valamennnyi leszorító kupaknál a furatokat elıre el kell készíteni úgy, hogy a furatokat 3-4 mm-el túl kell méretezni a hıtágulás miatt. Ennél a rögzítésnél is legyen a tartószerkezet és a polikarbonát között EPDM fektetı gumi! A csavarok túhúzását el kell kerülni, mert belsı feszültséget, deformációt okozhat a lemezben illetve megakadályozza a lemez hıtágulásból adódó mozgását. Ügyelni kell, hogy a kupakok pontosan feküdjenek fel a lemez felületére, így minimálisra csökkenthetı a beázás veszélye. Fa tartószerkezet esetén a csavarok minimum 30 mm mélyen rögzítendık a szerkezetbe. A munkafolyamat befelyezését követıen a korábban, a széleken felhúzott védıfóliát, melyek a szerelés teljes idıtartama alatt védték a lemezt a mechanikai sérülésektıl teljesen el kell távolítani! A mőszaki adatlapban megadott információk tájékoztató jellegőek. A termékek felhasználásával és megmunkálásával kapcsolatos felelısség a vásárlót terheli. A mőszaki adatok irányértékek. Változás joga fenntartva. 6

Ennél a rögzítésnél is legyen a tartószerkezet és a polikarbonát között EPDM fektetı gumi!
