OptiLine 70 asztali csatlakozók Bemutatás

Átírás

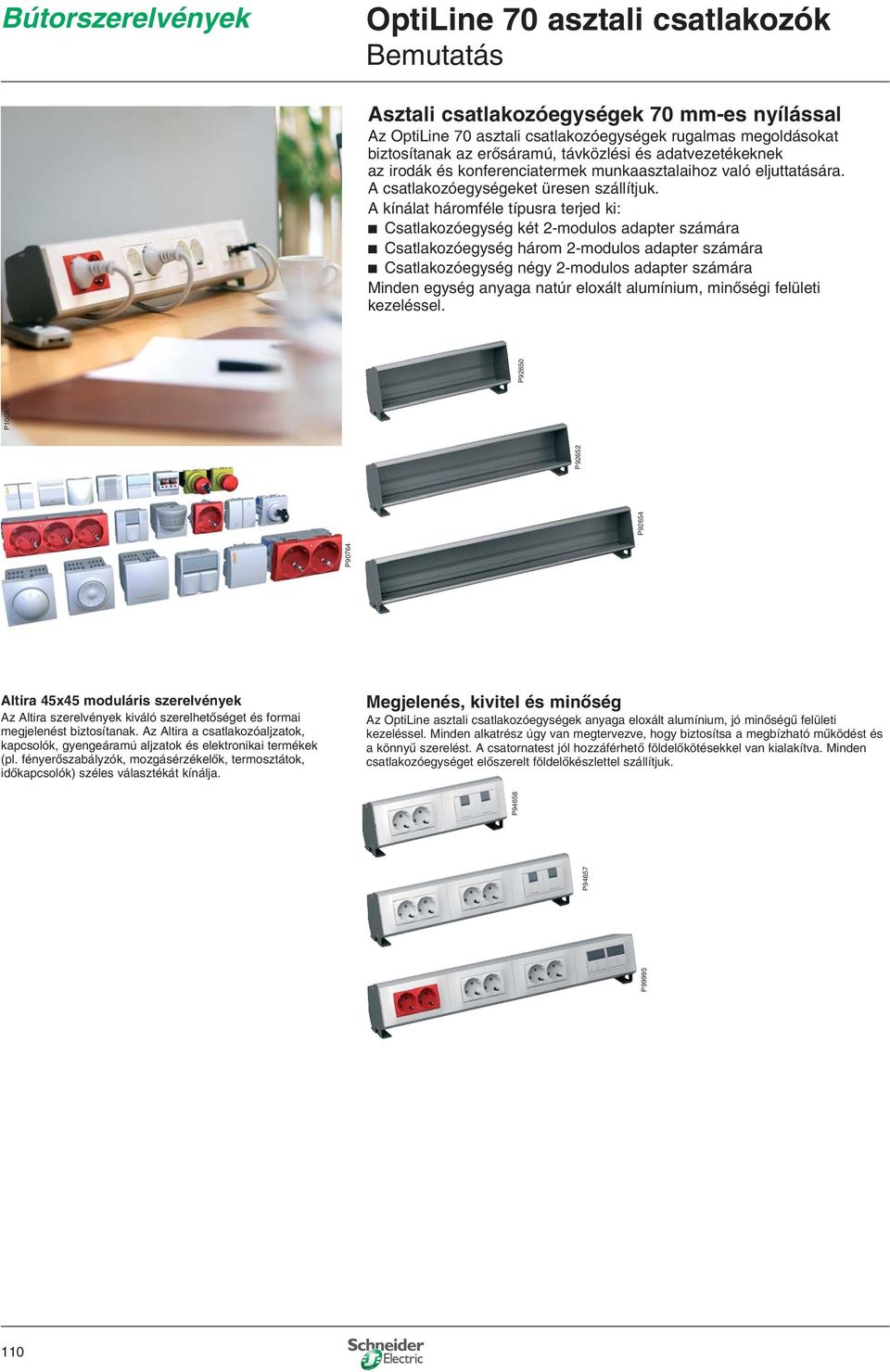

1 Bemutatás Asztali csatlakozóegységek 70 mm-es nyílással Az OptiLine 70 asztali csatlakozóegységek rugalmas megoldásokat biztosítanak az erősáramú, távközlési és adatvezetékeknek az irodák és konferenciatermek munkaasztalaihoz való eljuttatására. A csatlakozóegységeket üresen szállítjuk. A kínálat háromféle típusra terjed ki: b Csatlakozóegység két -modulos adapter számára b Csatlakozóegység három -modulos adapter számára b Csatlakozóegység négy -modulos adapter számára Minden egység anyaga natúr eloxált alumínium, minőségi felületi kezeléssel. Megjelenés, kivitel és minőség Az OptiLine asztali csatlakozóegységek anyaga eloxált alumínium, jó minőségű felületi kezeléssel. Minden alkatrész úgy van megtervezve, hogy biztosítsa a megbízható működést és a könnyű szerelést. A csatornatest jól hozzáférhető földelőkötésekkel van kialakítva. Minden csatlakozóegységet előszerelt földelőkészlettel szállítjuk. P99995 P94657 P94658 P90764 P9654 P965 P00976 P9650 Altira 45x45 moduláris szerelvények Az Altira szerelvények kiváló szerelhetőséget és formai megjelenést biztosítanak. Az Altira a csatlakozóaljzatok, kapcsolók, gyengeáramú aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. 0

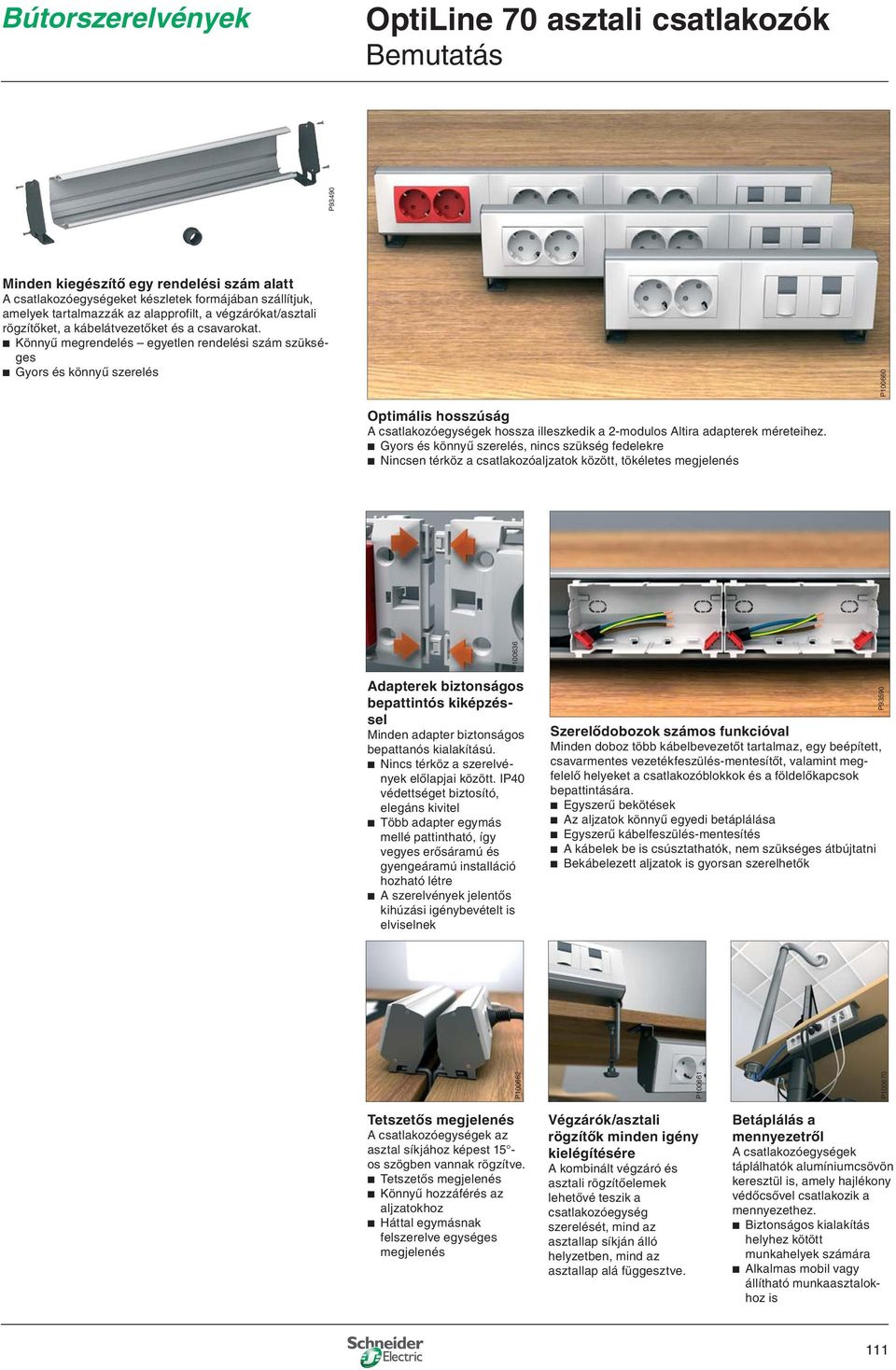

2 Bemutatás Minden kiegészítő egy rendelési szám alatt A csatlakozóegységeket készletek formájában szállítjuk, amelyek tartalmazzák az alapprofilt, a végzárókat/asztali rögzítőket, a kábelátvezetőket és a csavarokat. b Könnyű megrendelés egyetlen rendelési szám szükséges b Gyors és könnyű szerelés P00660 P9337 Optimális hosszúság A csatlakozóegységek hossza illeszkedik a -modulos Altira adapterek méreteihez. b Gyors és könnyű szerelés, nincs szükség fedelekre b Nincsen térköz a csatlakozóaljzatok között, tökéletes megjelenés Adapterek biztonságos bepattintós kiképzéssel Minden adapter biztonságos bepattanós kialakítású. b Nincs térköz a szerelvények előlapjai között. IP40 védettséget biztosító, elegáns kivitel b Több adapter egymás mellé pattintható, így vegyes erősáramú és gyengeáramú installáció hozható létre b A szerelvények jelentős kihúzási igénybevételt is elviselnek Szerelődobozok számos funkcióval Minden doboz több kábelbevezetőt tartalmaz, egy beépített, csavarmentes vezetékfeszülés-mentesítőt, valamint megfelelő helyeket a csatlakozóblokkok és a földelőkapcsok bepattintására. b Egyszerű bekötések b Az aljzatok könnyű egyedi betáplálása b Egyszerű kábelfeszülés-mentesítés b A kábelek be is csúsztathatók, nem szükséges átbújtatni b Bekábelezett aljzatok is gyorsan szerelhetők P0066 P0066 P93476 P00670 P00636 P93490 P93590 Tetszetős megjelenés A csatlakozóegységek az asztal síkjához képest 5 os szögben vannak rögzítve. b Tetszetős megjelenés b Könnyű hozzáférés az aljzatokhoz b Háttal egymásnak felszerelve egységes megjelenés Végzárók/asztali rögzítők minden igény kielégítésére A kombinált végzáró és asztali rögzítőelemek lehetővé teszik a csatlakozóegység szerelését, mind az asztallap síkján álló helyzetben, mind az asztallap alá függesztve. Betáplálás a mennyezetről A csatlakozóegységek táplálhatók alumíniumcsövön keresztül is, amely hajlékony védőcsővel csatlakozik a mennyezethez. b Biztonságos kialakítás helyhez kötött munkahelyek számára b Alkalmas mobil vagy állítható munkaasztalokhoz is

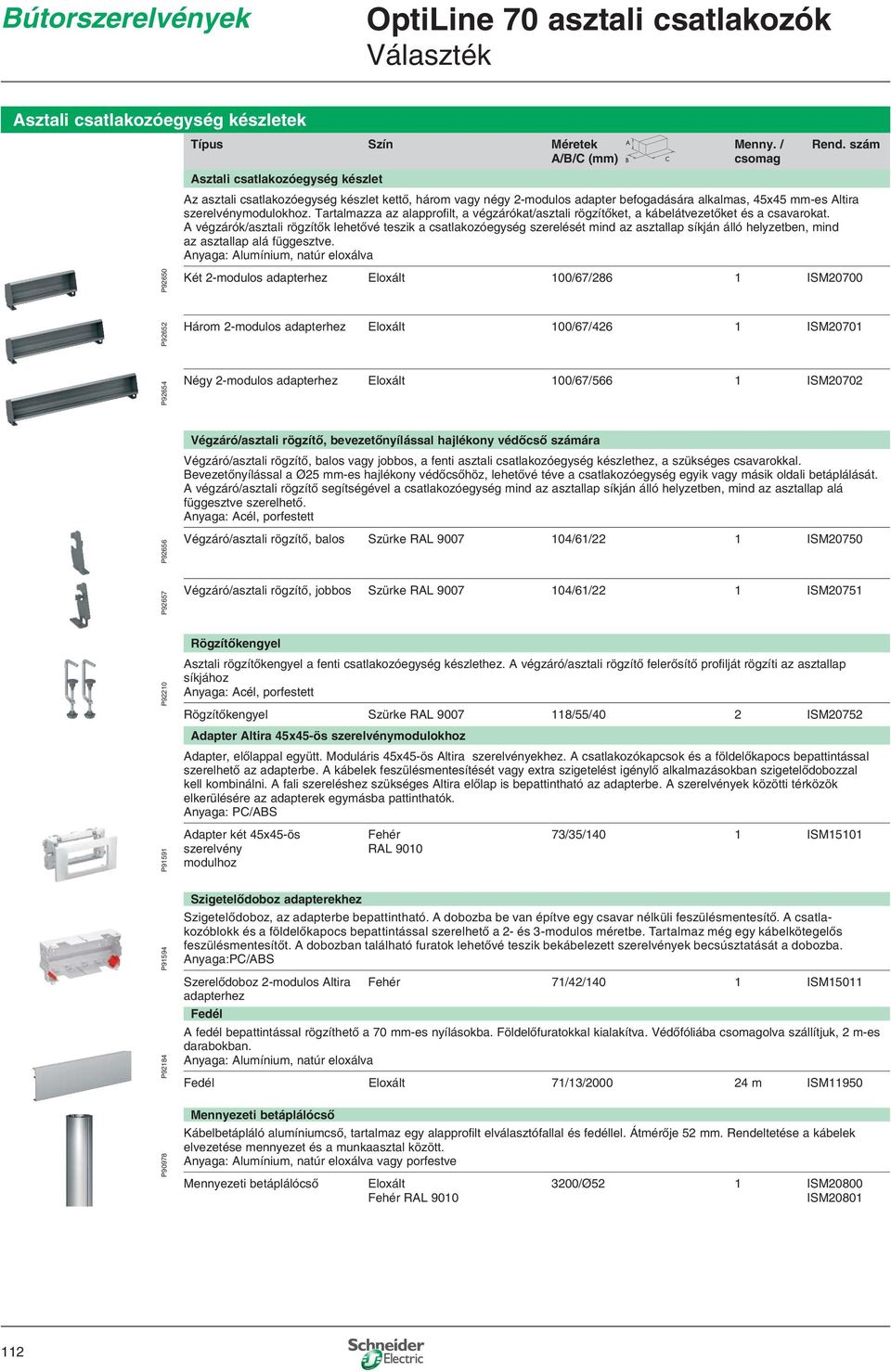

3 Választék Asztali csatlakozóegység készletek P9650 Típus Szín Méretek A/B/C (mm) Asztali csatlakozóegység készlet Menny. / csomag Rend. szám Az asztali csatlakozóegység készlet kettő, három vagy négy -modulos adapter befogadására alkalmas, 45x45 mm-es Altira szerelvénymodulokhoz. Tartalmazza az alapprofilt, a végzárókat/asztali rögzítőket, a kábelátvezetőket és a csavarokat. A végzárók/asztali rögzítők lehetővé teszik a csatlakozóegység szerelését mind az asztallap síkján álló helyzetben, mind az asztallap alá függesztve. Anyaga: Alumínium, natúr eloxálva Két -modulos adapterhez Eloxált 00/67/86 ISM0700 P965 Három -modulos adapterhez Eloxált 00/67/46 ISM070 P9654 Négy -modulos adapterhez Eloxált 00/67/566 ISM070 P9656 Végzáró/asztali rögzítő, bevezetőnyílással hajlékony védőcső számára Végzáró/asztali rögzítő, balos vagy jobbos, a fenti asztali csatlakozóegység készlethez, a szükséges csavarokkal. Bevezetőnyílással a Ø5 mm-es hajlékony védőcsőhöz, lehetővé téve a csatlakozóegység egyik vagy másik oldali betáplálását. A végzáró/asztali rögzítő segítségével a csatlakozóegység mind az asztallap síkján álló helyzetben, mind az asztallap alá függesztve szerelhető. Végzáró/asztali rögzítő, balos Szürke RAL /6/ ISM0750 P9657 Végzáró/asztali rögzítő, jobbos Szürke RAL /6/ ISM075 P90 P959 Rögzítőkengyel Asztali rögzítőkengyel a fenti csatlakozóegység készlethez. A végzáró/asztali rögzítő felerősítő profilját rögzíti az asztallap síkjához Rögzítőkengyel Szürke RAL /55/40 ISM075 Adapter Altira 45x45-ös szerelvénymodulokhoz Adapter, előlappal együtt. Moduláris 45x45-ös Altira szerelvényekhez. A csatlakozókapcsok és a földelőkapocs bepattintással szerelhető az adapterbe. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A fali szereléshez szükséges Altira előlap is bepattintható az adapterbe. A szerelvények közötti térközök elkerülésére az adapterek egymásba pattinthatók. Anyaga: PC/ABS Adapter két 45x45-ös szerelvény modulhoz Fehér RAL /35/40 ISM50 P9594 P984 P90978 Szigetelődoboz adapterekhez Szigetelődoboz, az adapterbe bepattintható. A dobozba be van építve egy csavar nélküli feszülésmentesítő. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a - és 3-modulos méretbe. Tartalmaz még egy kábelkötegelős feszülésmentesítőt. A dobozban található furatok lehetővé teszik bekábelezett szerelvények becsúsztatását a dobozba. Anyaga:PC/ABS Szerelődoboz -modulos Altira Fehér 7/4/40 ISM50 adapterhez Fedél A fedél bepattintással rögzíthető a 70 mm-es nyílásokba. Földelőfuratokkal kialakítva. Védőfóliába csomagolva szállítjuk, m-es darabokban. Anyaga: Alumínium, natúr eloxálva Fedél Eloxált 7/3/000 4 m ISM950 Mennyezeti betáplálócső Kábelbetápláló alumíniumcső, tartalmaz egy alapprofilt elválasztófallal és fedéllel. Átmérője 5 mm. Rendeltetése a kábelek elvezetése mennyezet és a munkaasztal között. Anyaga: Alumínium, natúr eloxálva vagy porfestve Mennyezeti betáplálócső Eloxált Fehér RAL /Ø5 ISM0800 ISM080

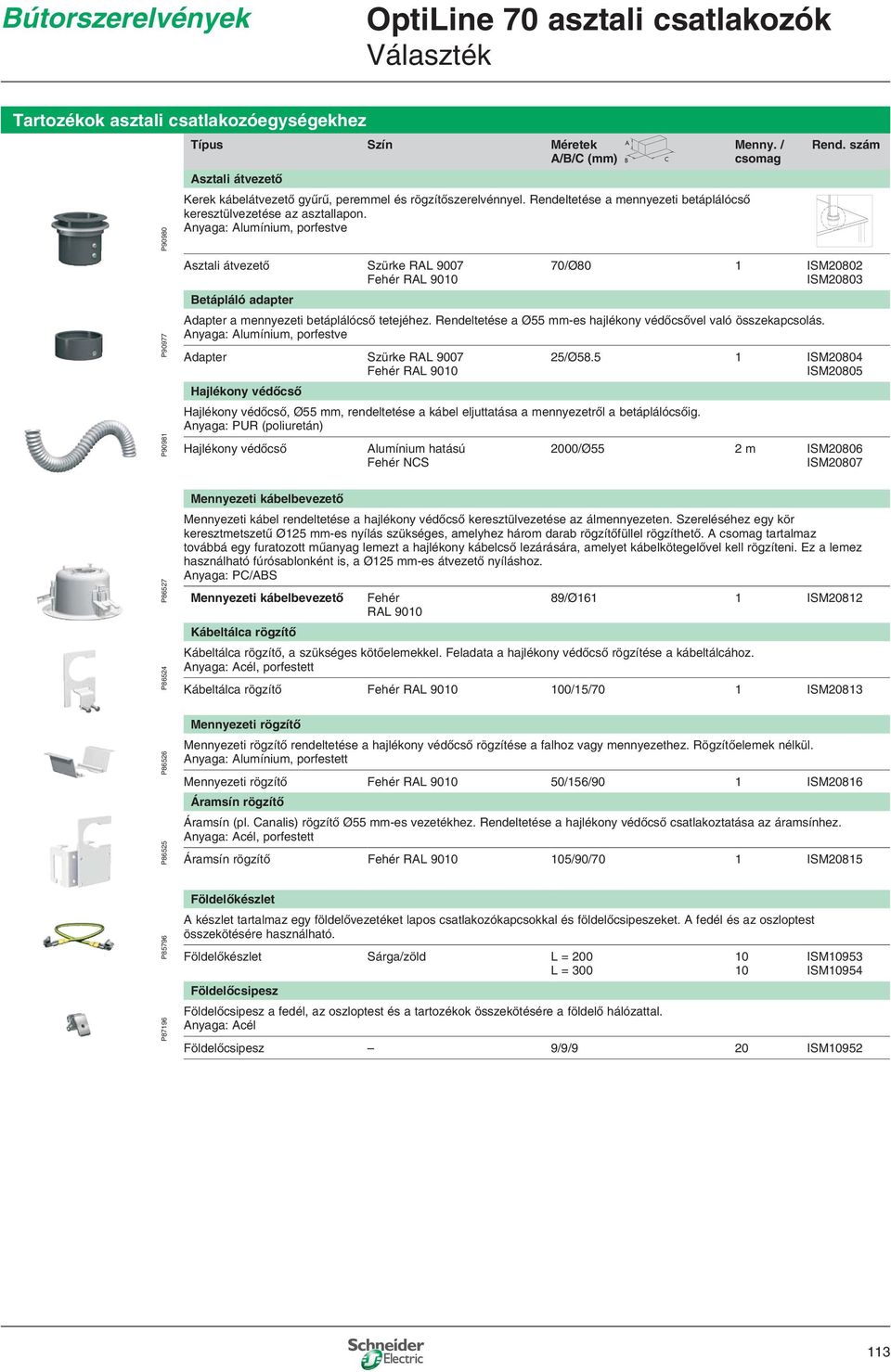

4 Választék Tartozékok asztali csatlakozóegységekhez P90980 P90977 P9098 Típus Szín Méretek A/B/C (mm) Asztali átvezető Kerek kábelátvezető gyűrű, peremmel és rögzítőszerelvénnyel. Rendeltetése a mennyezeti betáplálócső keresztülvezetése az asztallapon. Anyaga: Alumínium, porfestve Asztali átvezető Szürke RAL 9007 Fehér RAL 900 Betápláló adapter Menny. / csomag Rend. szám 70/Ø80 ISM080 ISM0803 Adapter a mennyezeti betáplálócső tetejéhez. Rendeltetése a Ø55 mm-es hajlékony védőcsővel való összekapcsolás. Anyaga: Alumínium, porfestve Adapter Szürke RAL 9007 Fehér RAL 900 Hajlékony védőcső Hajlékony védőcső, Ø55 mm, rendeltetése a kábel eljuttatása a mennyezetről a betáplálócsőig. Anyaga: PUR (poliuretán) Hajlékony védőcső Alumínium hatású Fehér NCS 5/Ø58.5 ISM0804 ISM /Ø55 m ISM0806 ISM0807 P8657 P8654 Mennyezeti kábelbevezető Mennyezeti kábel rendeltetése a hajlékony védőcső keresztülvezetése az álmennyezeten. Szereléséhez egy kör keresztmetszetű Ø5 mm-es nyílás szükséges, amelyhez három darab rögzítőfüllel rögzíthető. A csomag tartalmaz továbbá egy furatozott műanyag lemezt a hajlékony kábelcső lezárására, amelyet kábelkötegelővel kell rögzíteni. Ez a lemez használható fúrósablonként is, a Ø5 mm-es átvezető nyíláshoz. Anyaga: PC/ABS Mennyezeti kábelbevezető Fehér 89/Ø6 ISM08 RAL 900 Kábeltálca rögzítő Kábeltálca rögzítő, a szükséges kötőelemekkel. Feladata a hajlékony védőcső rögzítése a kábeltálcához. Kábeltálca rögzítő Fehér RAL /5/70 ISM083 P8656 P8655 Mennyezeti rögzítő Mennyezeti rögzítő rendeltetése a hajlékony védőcső rögzítése a falhoz vagy mennyezethez. Rögzítôelemek nélkül. Anyaga: Alumínium, porfestett Mennyezeti rögzítő Fehér RAL /56/90 ISM086 Áramsín rögzítő Áramsín (pl. Canalis) rögzítő Ø55 mm-es vezetékhez. Rendeltetése a hajlékony védőcső csatlakoztatása az áramsínhez. Áramsín rögzítő Fehér RAL /90/70 ISM085 P85796 P8796 Földelőkészlet A készlet tartalmaz egy földelővezetéket lapos csatlakozókapcsokkal és földelőcsipeszeket. A fedél és az oszloptest összekötésére használható. Földelőkészlet Sárga/zöld L = 00 L = 300 Földelőcsipesz Földelőcsipesz a fedél, az oszloptest és a tartozékok összekötésére a földelő hálózattal. Anyaga: Acél 0 0 ISM0953 ISM0954 Földelőcsipesz 9/9/9 0 ISM095 3

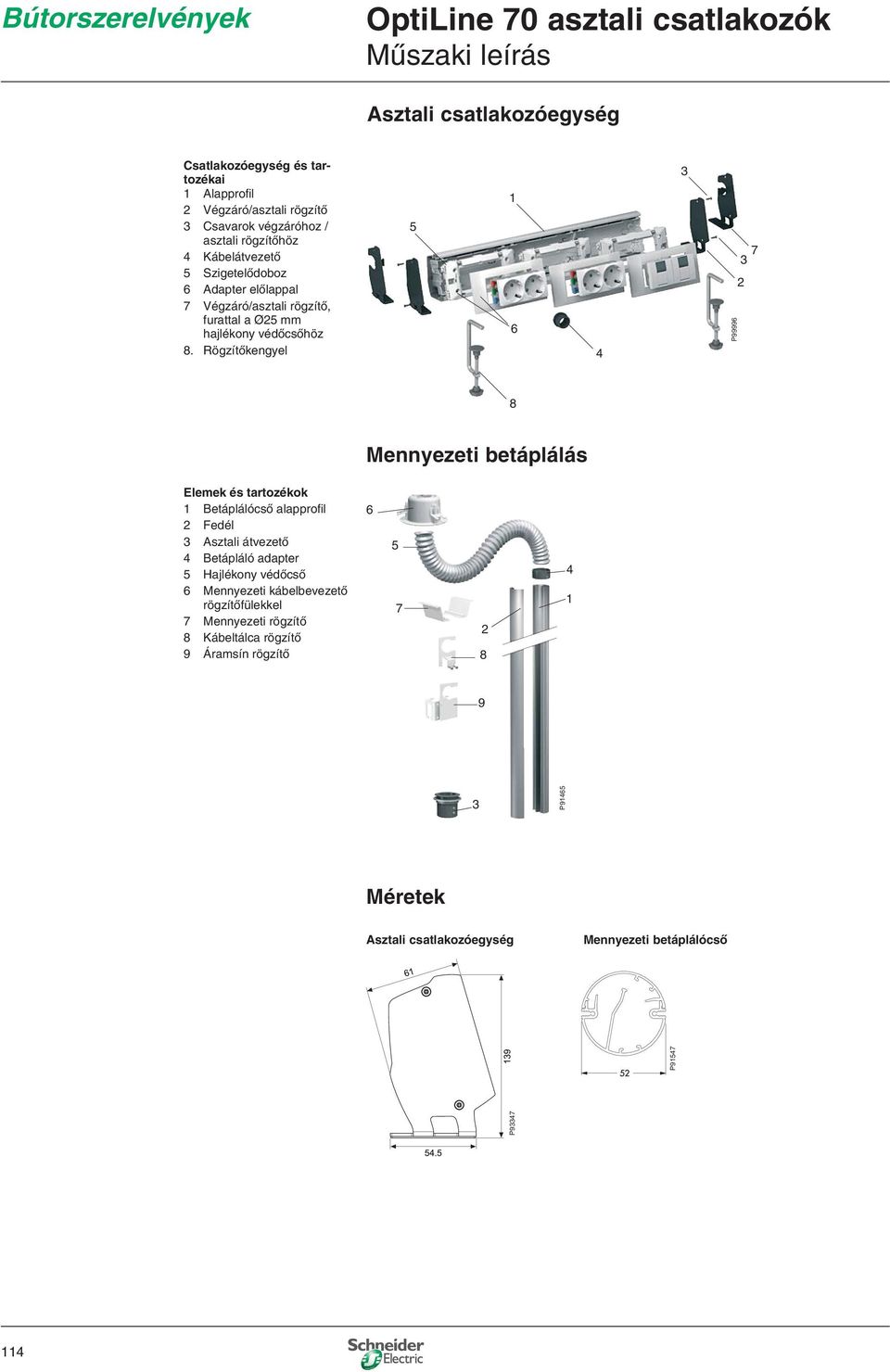

5 Műszaki leírás Asztali csatlakozóegység Csatlakozóegység és tartozékai Alapprofil Végzáró/asztali rögzítő 3 Csavarok végzáróhoz / asztali rögzítőhöz 4 Kábelátvezető 5 Szigetelődoboz 6 Adapter előlappal 7 Végzáró/asztali rögzítő, furattal a Ø5 mm hajlékony védőcsőhöz 8. Rögzítőkengyel P Mennyezeti betáplálás Elemek és tartozékok Betáplálócső alapprofil Fedél 3 Asztali átvezető 4 Betápláló adapter 5 Hajlékony védőcső 6 Mennyezeti kábelbevezető rögzítőfülekkel 7 Mennyezeti rögzítő 8 Kábeltálca rögzítő 9 Áramsín rögzítő P9465 Méretek Asztali csatlakozóegység Mennyezeti betáplálócső P93347 P9547 4

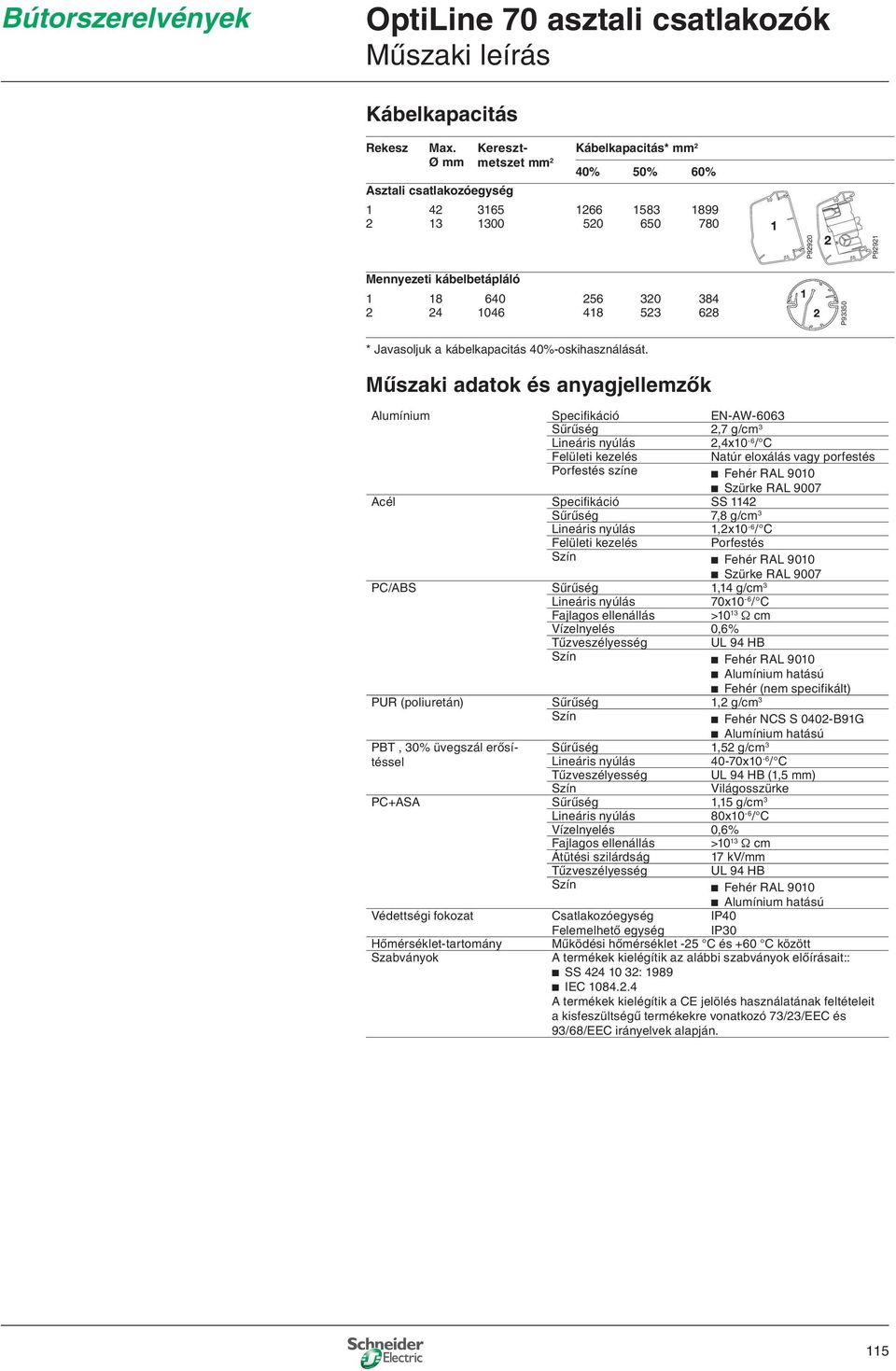

6 Műszaki leírás Kábelkapacitás Rekesz Max. Ø mm Asztali csatlakozóegység 4 3 Kereszt - metszet mm Kábelkapacitás* mm 40% 50% 60% P990 P99 Mennyezeti kábelbetápláló P93350 * Javasoljuk a kábelkapacitás 40%-oskihasználását. Műszaki adatok és anyagjellemzők Alumínium Specifikáció EN-AW-6063 Sűrűség,7 g/cm 3,4x0-6 / C Felületi kezelés Natúr eloxálás vagy porfestés Porfestés színe b Fehér RAL 900 b Szürke RAL 9007 Acél Specifikáció SS 4 Sűrűség 7,8 g/cm 3,x0-6 / C Felületi kezelés Porfestés Szín b Fehér RAL 900 b Szürke RAL 9007 PC/ABS Sűrűség,4 g/cm 3 70x0-6 / C Fajlagos ellenállás >0 3 Ω cm Vízelnyelés 0,6% Tűzveszélyesség UL 94 HB Szín b Fehér RAL 900 b Alumínium hatású b Fehér (nem specifikált) PUR (poliuretán) Sűrűség, g/cm 3 Szín b Fehér NCS S 040-B9G b Alumínium hatású PBT, 30% üvegszál erősítéssel Sűrűség,5 g/cm x0-6 / C Tűzveszélyesség UL 94 HB (,5 mm) Szín Világosszürke PC+ASA Sűrűség,5 g/cm 3 80x0-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >0 3 Ω cm Átütési szilárdság 7 kv/mm Tűzveszélyesség UL 94 HB Szín b Fehér RAL 900 b Alumínium hatású Védettségi fokozat Csatlakozóegység Felemelhető egység IP40 IP30 Hőmérséklet-tartomány Működési hőmérséklet -5 C és +60 C között Szabványok A termékek kielégítik az alábbi szabványok előírásait:: b SS : 989 b IEC A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/3/EEC és 93/68/EEC irányelvek alapján. 5
