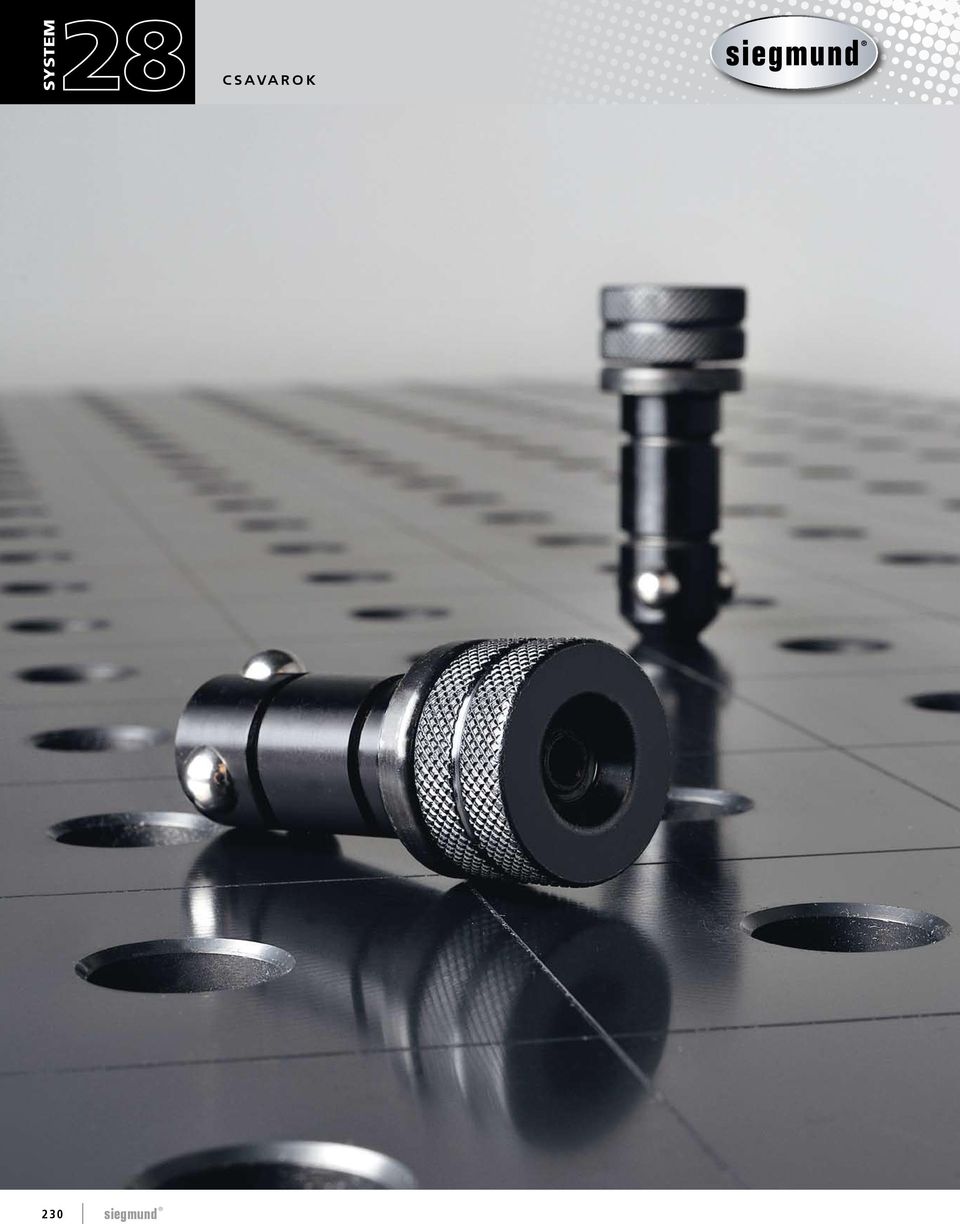

1 Csavarok 230

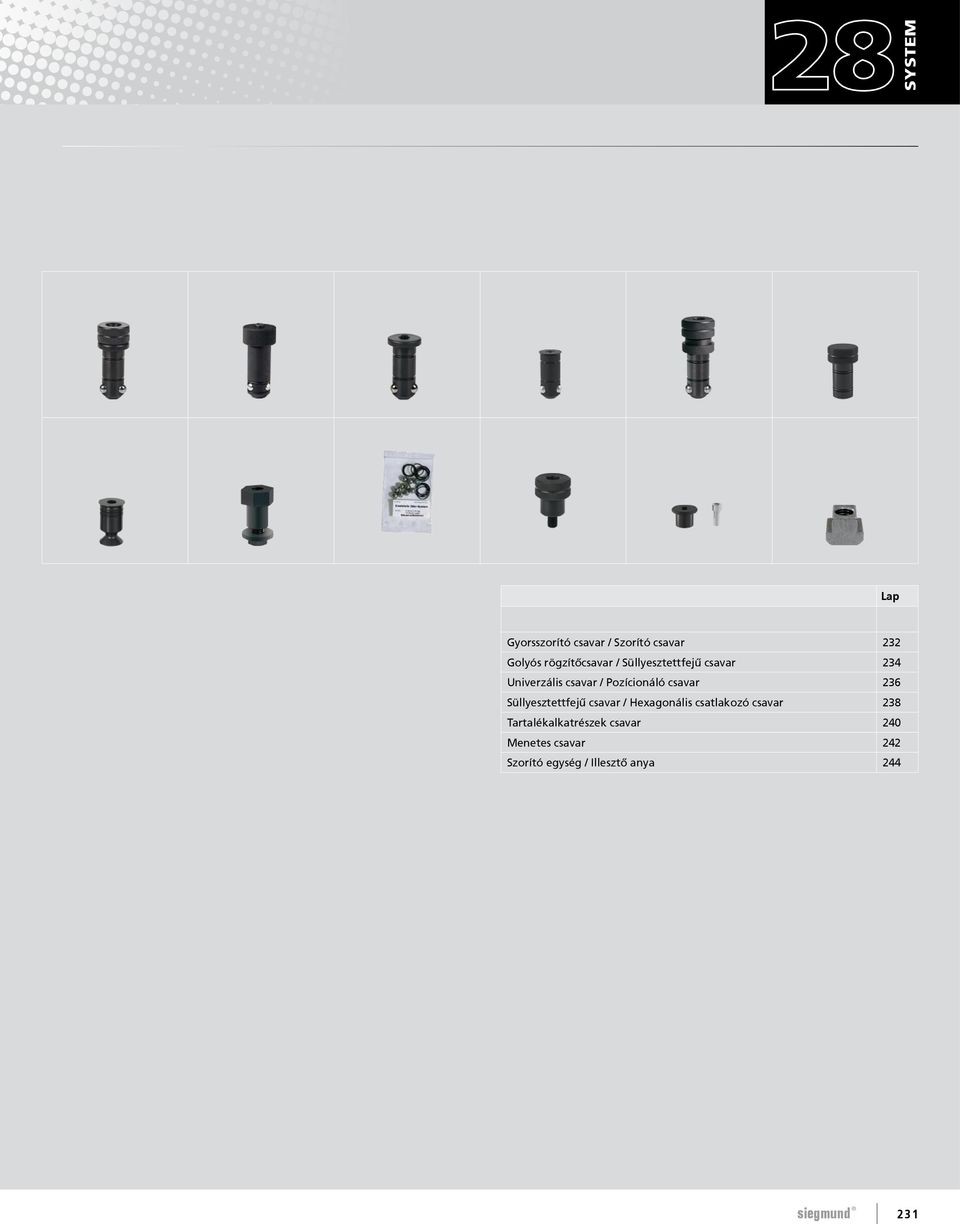

2 Lap Gyorsszorító csavar / Szorító csavar 232 Golyós rögzítőcsavar / Süllyesztettfejű csavar 234 Univerzális csavar / Pozícionáló csavar 236 Süllyesztettfejű csavar / Hexagonális csatlakozó csavar 238 Tartalékalkatrészek csavar 240 Menetes csavar 242 Szorító egység / Illesztő anya

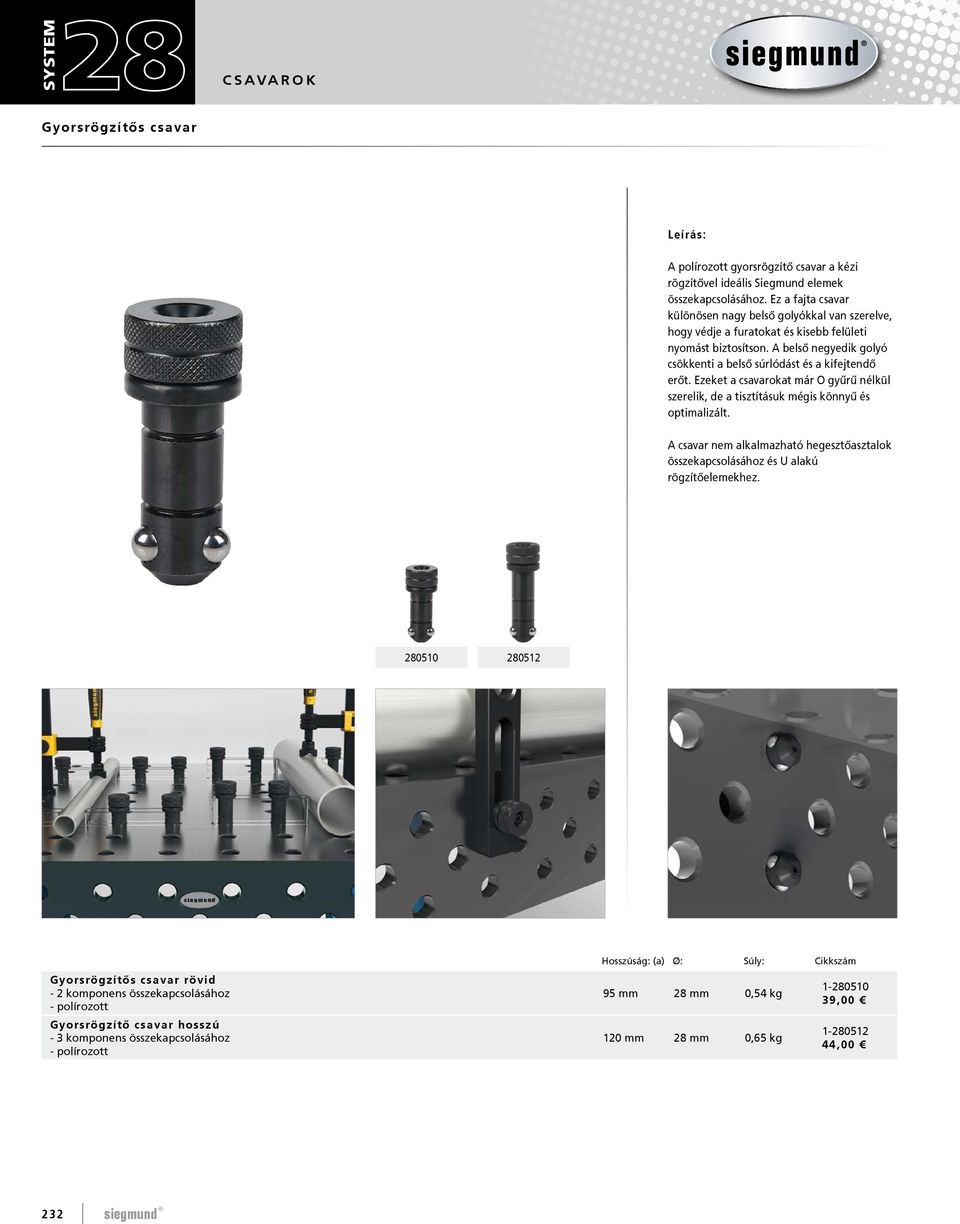

3 Csavarok Gyorsrögzítős csavar A polírozott gyorsrögzítő csavar a kézi rögzítővel ideális Siegmund elemek összekapcsolásához. Ez a fajta csavar különösen nagy belső golyókkal van szerelve, hogy védje a furatokat és kisebb felületi nyomást biztosítson. A belső negyedik golyó csökkenti a belső súrlódást és a kifejtendő erőt. Ezeket a csavarokat már O gyűrű nélkül szerelik, de a tisztításuk mégis könnyű és optimalizált. A csavar nem alkalmazható hegesztőasztalok összekapcsolásához és U alakú rögzítőelemekhez Gyorsrögzítős csavar rövid - 2 komponens összekapcsolásához Gyorsrögzítő csavar hosszú - 3 komponens összekapcsolásához 95 mm 28 mm 0,54 kg 120 mm 28 mm 0,65 kg , ,00 232

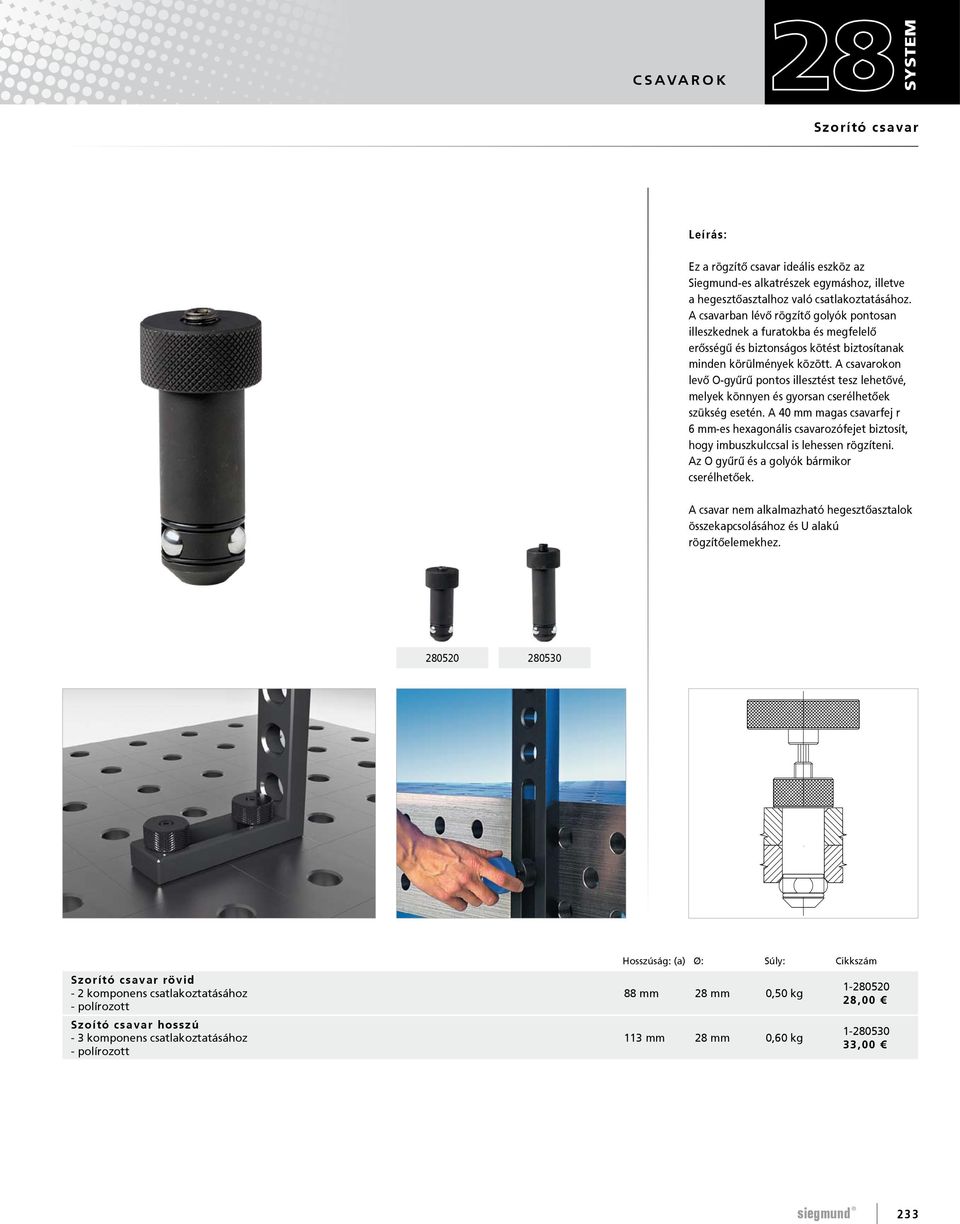

4 Csavarok System Szorító csavar Ez a rögzítő csavar ideális eszköz az Siegmund-es alkatrészek egymáshoz, illetve a hegesztőasztalhoz való csatlakoztatásához. A csavarban lévő rögzítő golyók pontosan illeszkednek a furatokba és megfelelő erősségű és biztonságos kötést biztosítanak minden körülmények között. A csavarokon levő O-gyűrű pontos illesztést tesz lehetővé, melyek könnyen és gyorsan cserélhetőek szükség esetén. A 40 mm magas csavarfej r 6 mm-es hexagonális csavarozófejet biztosít, hogy imbuszkulccsal is lehessen rögzíteni. Az O gyűrű és a golyók bármikor cserélhetőek. A csavar nem alkalmazható hegesztőasztalok összekapcsolásához és U alakú rögzítőelemekhez Szorító csavar rövid - 2 komponens csatlakoztatásához Szoító csavar hosszú - 3 komponens csatlakoztatásához 88 mm 28 mm 0,50 kg 113 mm 28 mm 0,60 kg , ,00 233

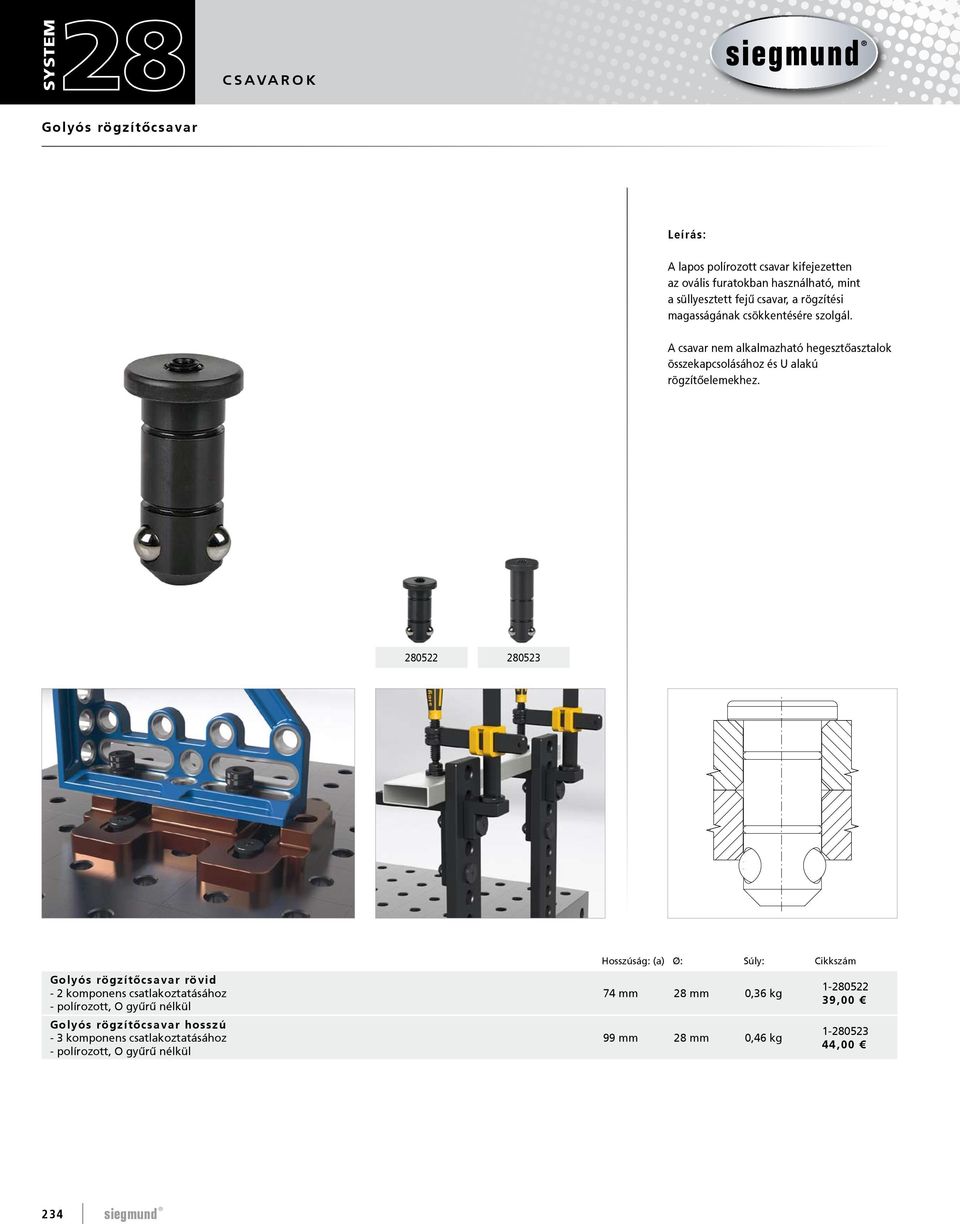

5 Csavarok Golyós rögzítőcsavar A lapos polírozott csavar kifejezetten az ovális furatokban használható, mint a süllyesztett fejű csavar, a rögzítési magasságának csökkentésére szolgál. A csavar nem alkalmazható hegesztőasztalok összekapcsolásához és U alakú rögzítőelemekhez Golyós rögzítőcsavar rövid - 2 komponens csatlakoztatásához, O gyűrű nélkül Golyós rögzítőcsavar hosszú - 3 komponens csatlakoztatásához, O gyűrű nélkül 74 mm 28 mm 0,36 kg 99 mm 28 mm 0,46 kg , ,00 234

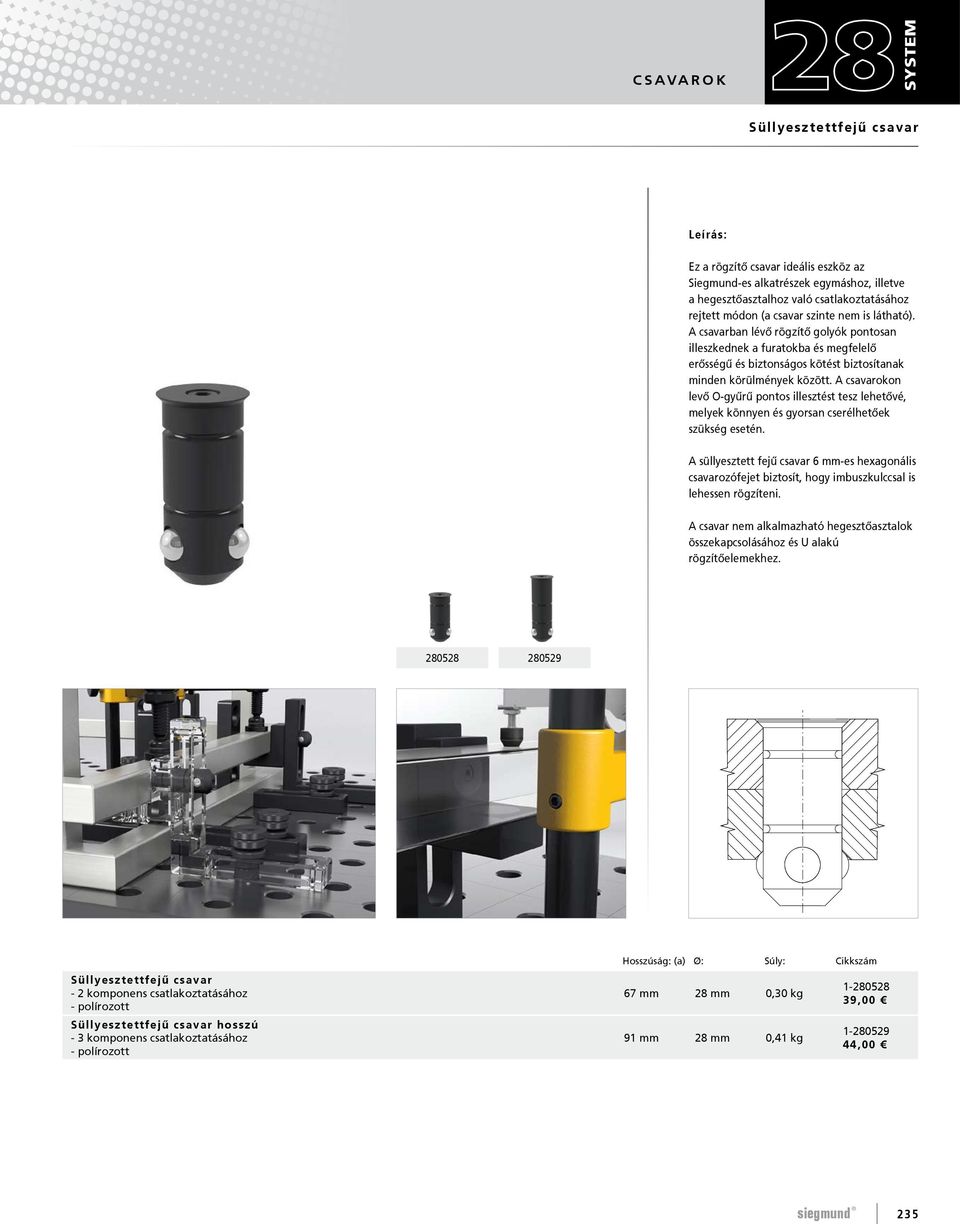

6 Csavarok System Süllyesztettfejű csavar Ez a rögzítő csavar ideális eszköz az Siegmund-es alkatrészek egymáshoz, illetve a hegesztőasztalhoz való csatlakoztatásához rejtett módon (a csavar szinte nem is látható). A csavarban lévő rögzítő golyók pontosan illeszkednek a furatokba és megfelelő erősségű és biztonságos kötést biztosítanak minden körülmények között. A csavarokon levő O-gyűrű pontos illesztést tesz lehetővé, melyek könnyen és gyorsan cserélhetőek szükség esetén. A süllyesztett fejű csavar 6 mm-es hexagonális csavarozófejet biztosít, hogy imbuszkulccsal is lehessen rögzíteni. A csavar nem alkalmazható hegesztőasztalok összekapcsolásához és U alakú rögzítőelemekhez Süllyesztettfejű csavar - 2 komponens csatlakoztatásához Süllyesztettfejű csavar hosszú - 3 komponens csatlakoztatásához 67 mm 28 mm 0,30 kg 91 mm 28 mm 0,41 kg , ,00 235

7 Csavarok Univerzális csavar A krómozott Univerzális csavar ideális csatlakozó elem Siegmund alkatrészek között. Nagyon hasznos mikor különböző anyagvastagságú elemeket, alkatrészeket kell összekapcsolni vagy rögzíteni. A rögzítési zóna 45 mm-től egészen 53 mm-ig terjed a rövid csavarnál és 70 mm-től egészen 78 mm-ig a hosszú csavarnál. A nagyobb golyók megfelelő erősségű, mégis sérülésmentes rögzítést biztosítanak a kis felületi nyomás miatt. Ez a nagyobb méretű golyók miatt sokkal jobban használható. Az Univerzális csavar az integrált kézikerékkel rögzíthető vagy imbuszkulccsal 14 (Cikkszám: ). A csavar nem alkalmazható hegesztőasztalok összekapcsolásához és U alakú rögzítőelemekhez Univerzális csavar rövid - 2 komponens csatlakoztatásához Univerzális csavar hosszú - 3 komponens csatlakoztatásához 100 mm 28 mm 0,60 kg 125 mm 28 mm 0,70 kg , ,00 236

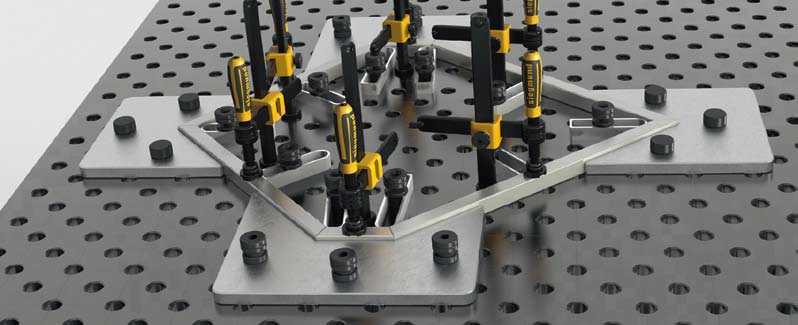

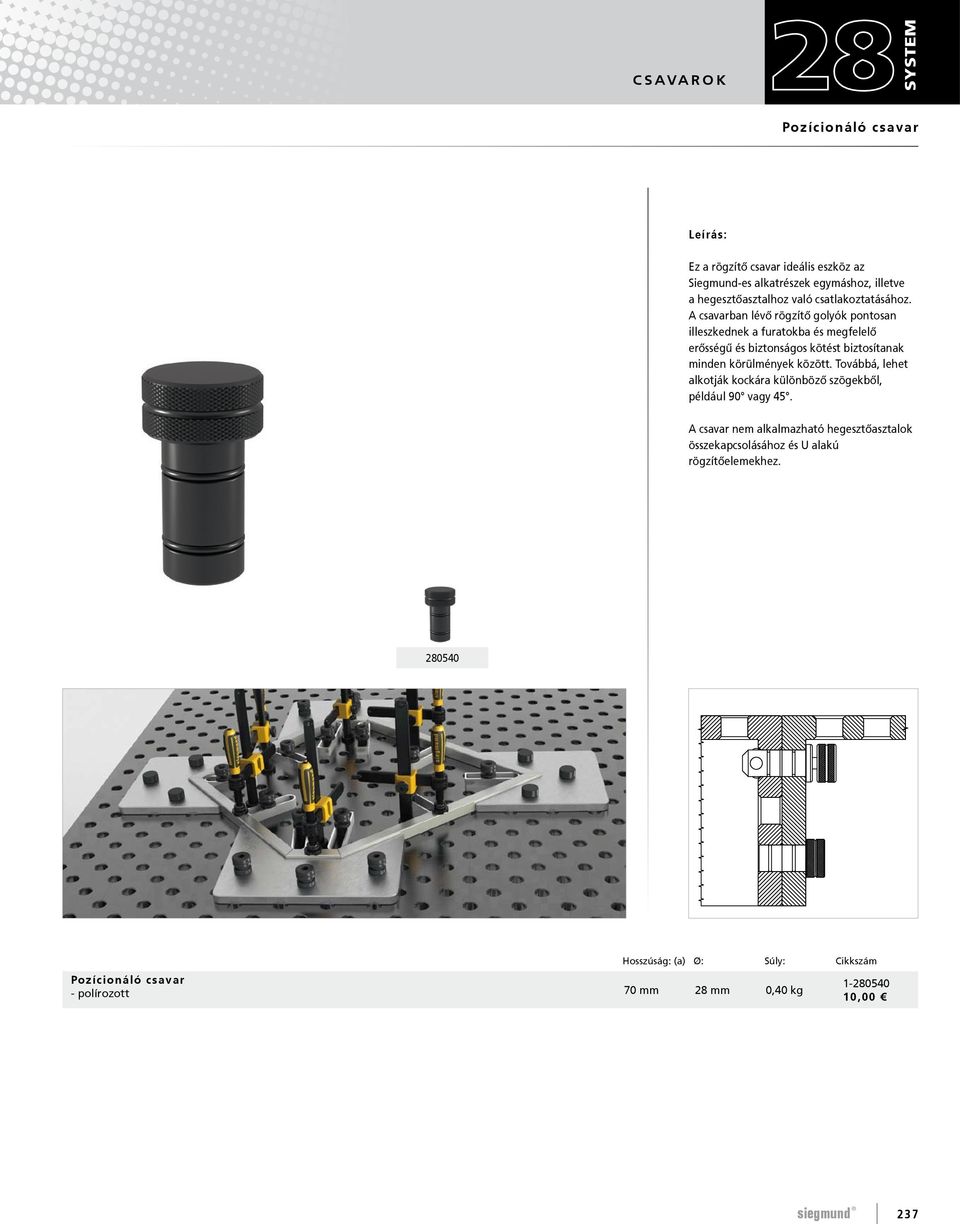

8 Csavarok System Pozícionáló csavar Ez a rögzítő csavar ideális eszköz az Siegmund-es alkatrészek egymáshoz, illetve a hegesztőasztalhoz való csatlakoztatásához. A csavarban lévő rögzítő golyók pontosan illeszkednek a furatokba és megfelelő erősségű és biztonságos kötést biztosítanak minden körülmények között. Továbbá, lehet alkotják kockára különböző szögekből, például 90 vagy 45. A csavar nem alkalmazható hegesztőasztalok összekapcsolásához és U alakú rögzítőelemekhez Pozícionáló csavar 70 mm 28 mm 0,40 kg ,00 237

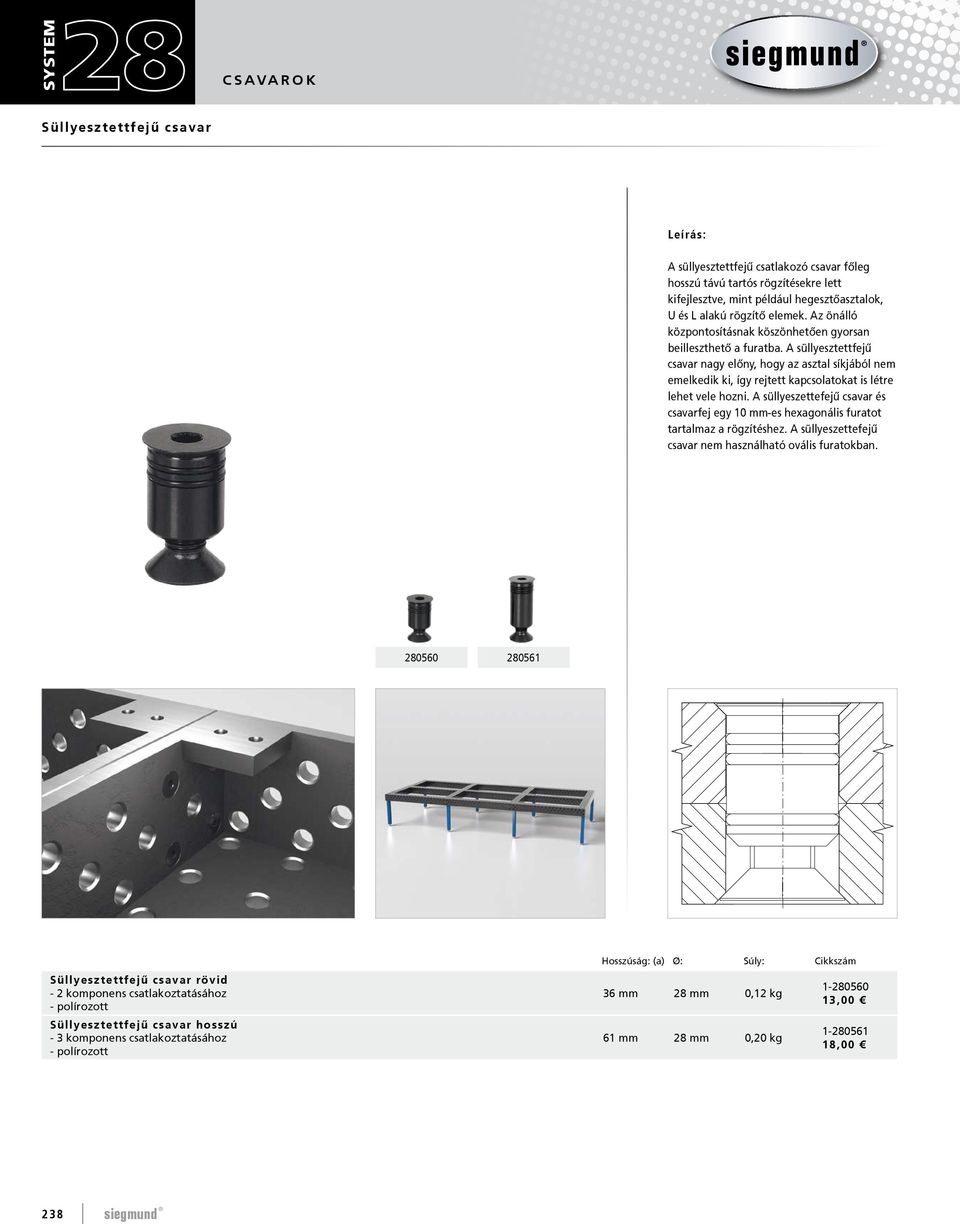

9 Csavarok Süllyesztettfejű csavar A süllyesztettfejű csatlakozó csavar főleg hosszú távú tartós rögzítésekre lett kifejlesztve, mint például hegesztőasztalok, U és L alakú rögzítő elemek. Az önálló központosításnak köszönhetően gyorsan beilleszthető a furatba. A süllyesztettfejű csavar nagy előny, hogy az asztal síkjából nem emelkedik ki, így rejtett kapcsolatokat is létre lehet vele hozni. A süllyeszettefejű csavar és csavarfej egy 10 mm-es hexagonális furatot tartalmaz a rögzítéshez. A süllyeszettefejű csavar nem használható ovális furatokban Süllyesztettfejű csavar rövid - 2 komponens csatlakoztatásához Süllyesztettfejű csavar hosszú - 3 komponens csatlakoztatásához 36 mm 28 mm 0,12 kg 61 mm 28 mm 0,20 kg , ,00 238

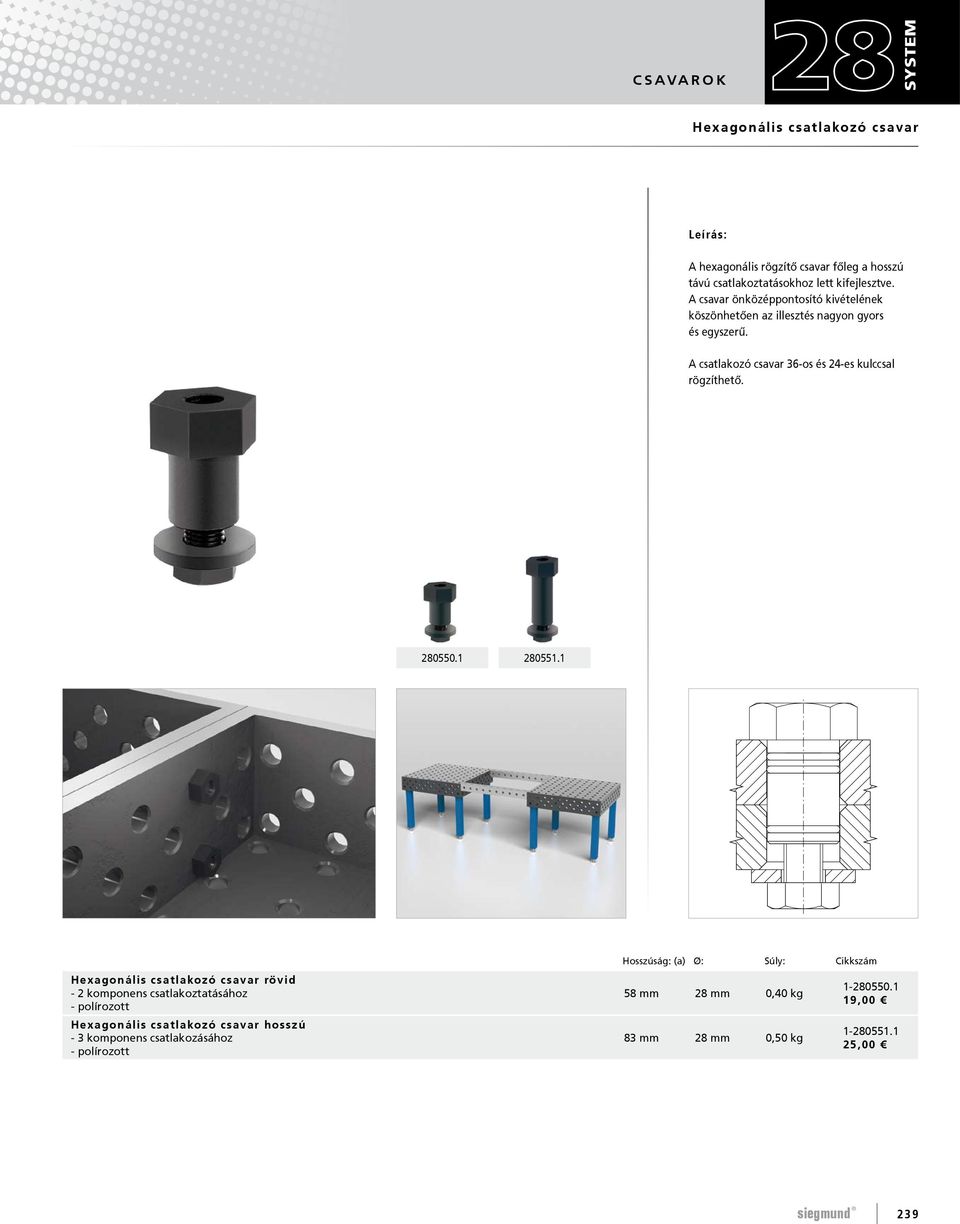

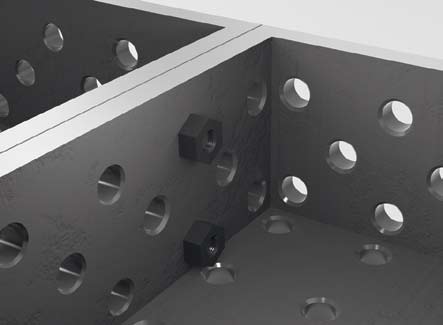

10 Csavarok System Hexagonális csatlakozó csavar A hexagonális rögzítő csavar főleg a hosszú távú csatlakoztatásokhoz lett kifejlesztve. A csavar önközéppontosító kivételének köszönhetően az illesztés nagyon gyors és egyszerű. A csatlakozó csavar 36-os és 24-es kulccsal rögzíthető Hexagonális csatlakozó csavar rövid - 2 komponens csatlakoztatásához Hexagonális csatlakozó csavar hosszú - 3 komponens csatlakozásához 58 mm 28 mm 0,40 kg 83 mm 28 mm 0,50 kg , ,00 239

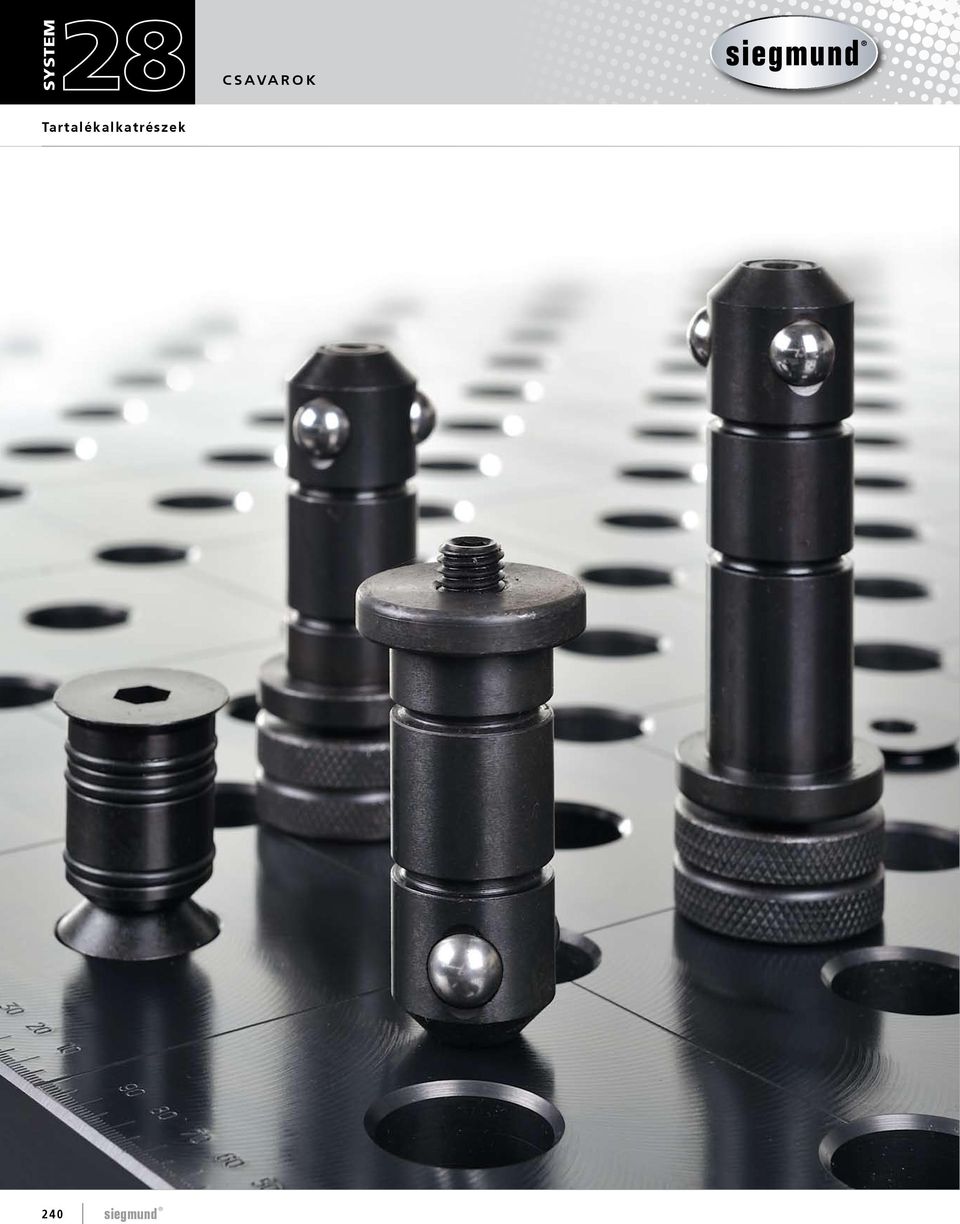

11 Csavarok Tartalékalkatrészek 240

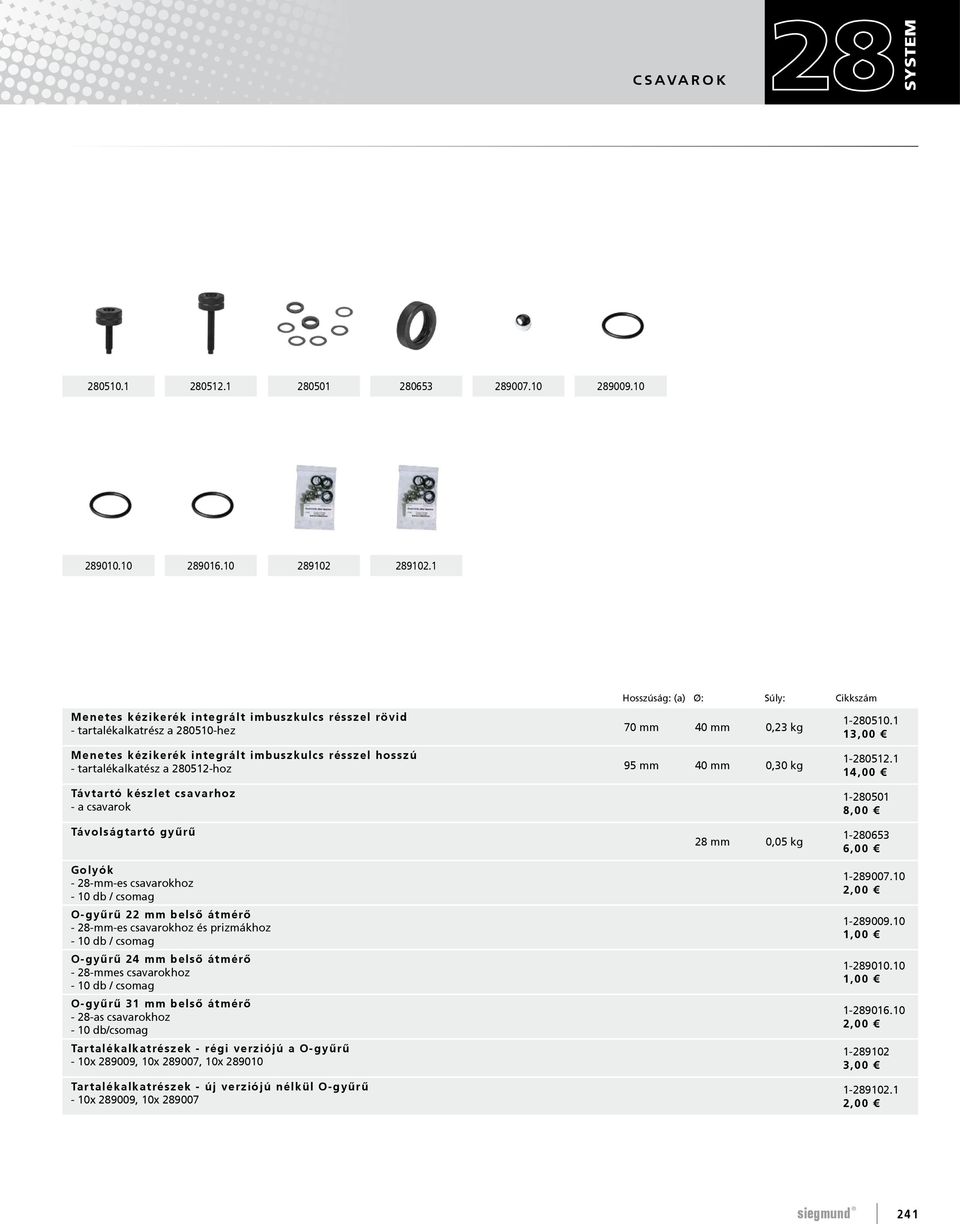

12 Csavarok System Menetes kézikerék integrált imbuszkulcs résszel rövid - tartalékalkatrész a hez 70 mm 40 mm 0,23 kg Menetes kézikerék integrált imbuszkulcs résszel hosszú - tartalékalkatész a hoz 95 mm 40 mm 0,30 kg Távtartó készlet csavarhoz - a csavarok Távolságtartó gyűrű Golyók - 28-mm-es csavarokhoz - 10 db / csomag O-gyűrű 22 mm belső átmérő - 28-mm-es csavarokhoz és prizmákhoz - 10 db / csomag O-gyűrű 24 mm belső átmérő - 28-mmes csavarokhoz - 10 db / csomag O-gyűrű 31 mm belső átmérő - 28-as csavarokhoz - 10 db/csomag Tartalékalkatrészek - régi verziójú a O-gyűrű - 10x , 10x , 10x Tartalékalkatrészek - új verziójú nélkül O-gyűrű - 10x , 10x mm 0,05 kg , , , , , , , , , ,00 241

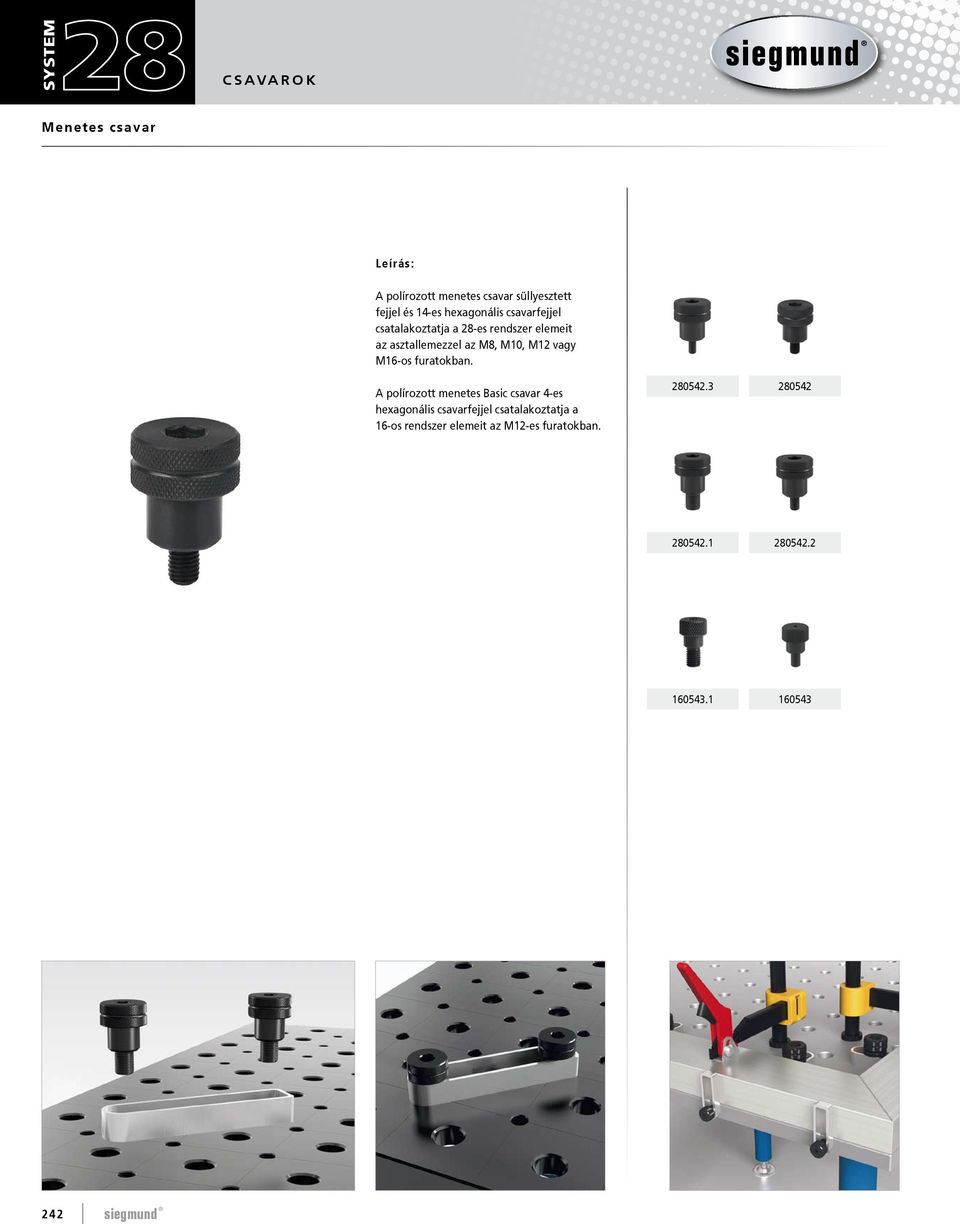

13 Csavarok Menetes csavar A polírozott menetes csavar süllyesztett fejjel és 14-es hexagonális csavarfejjel csatalakoztatja a 28-es rendszer elemeit az asztallemezzel az M8, M10, M12 vagy M16-os furatokban. A polírozott menetes Basic csavar 4-es hexagonális csavarfejjel csatalakoztatja a 16-os rendszer elemeit az M12-es furatokban

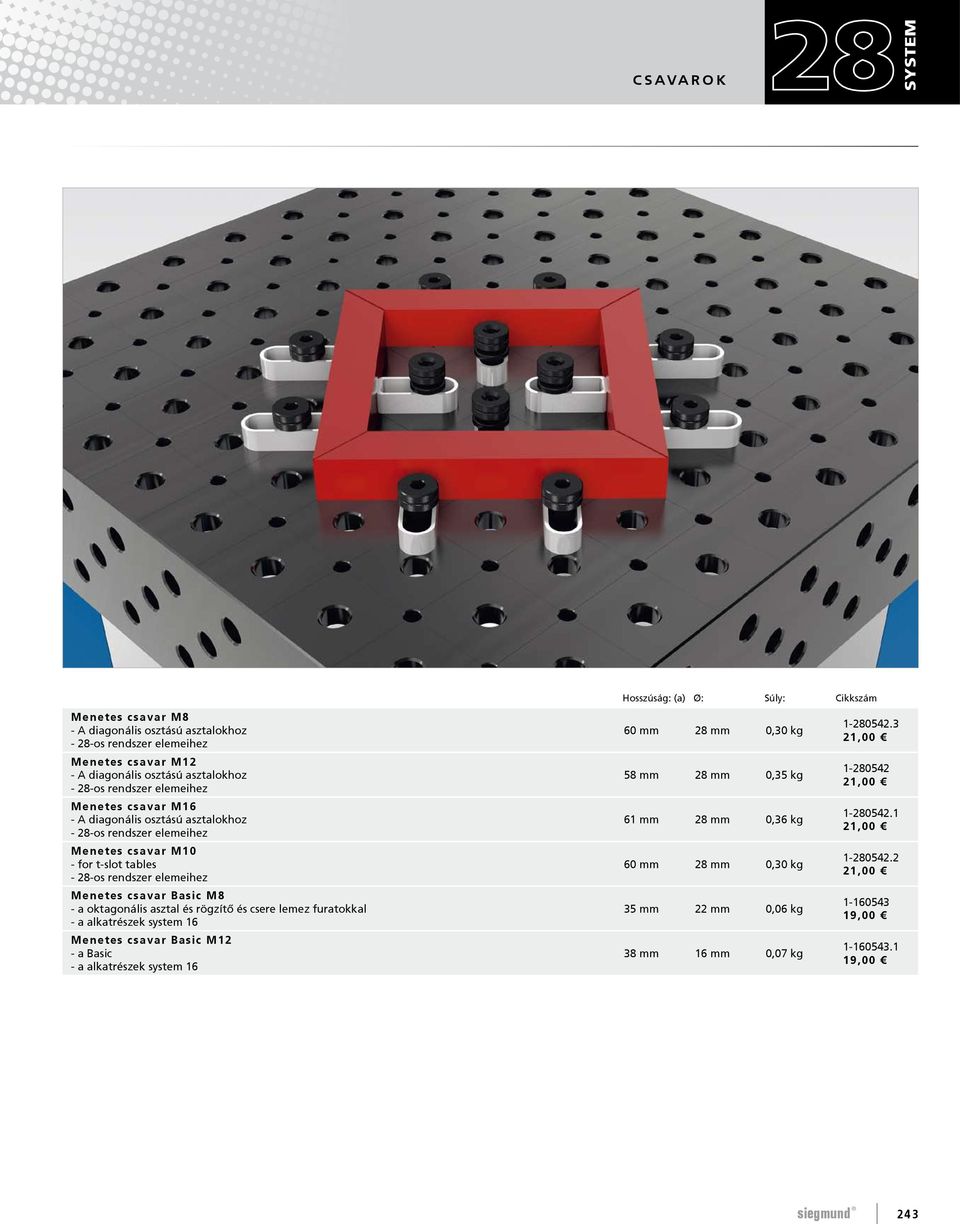

14 Csavarok System Menetes csavar M8 - A diagonális osztású asztalokhoz - 28-os rendszer elemeihez Menetes csavar M12 - A diagonális osztású asztalokhoz - 28-os rendszer elemeihez Menetes csavar M16 - A diagonális osztású asztalokhoz - 28-os rendszer elemeihez Menetes csavar M10 - for t-slot tables - 28-os rendszer elemeihez Menetes csavar Basic M8 - a oktagonális asztal és rögzítő és csere lemez furatokkal - a alkatrészek system 16 Menetes csavar Basic M12 - a Basic - a alkatrészek system mm 28 mm 0,30 kg 58 mm 28 mm 0,35 kg 61 mm 28 mm 0,36 kg 60 mm 28 mm 0,30 kg 35 mm 22 mm 0,06 kg 38 mm 16 mm 0,07 kg , , , , , ,00 243

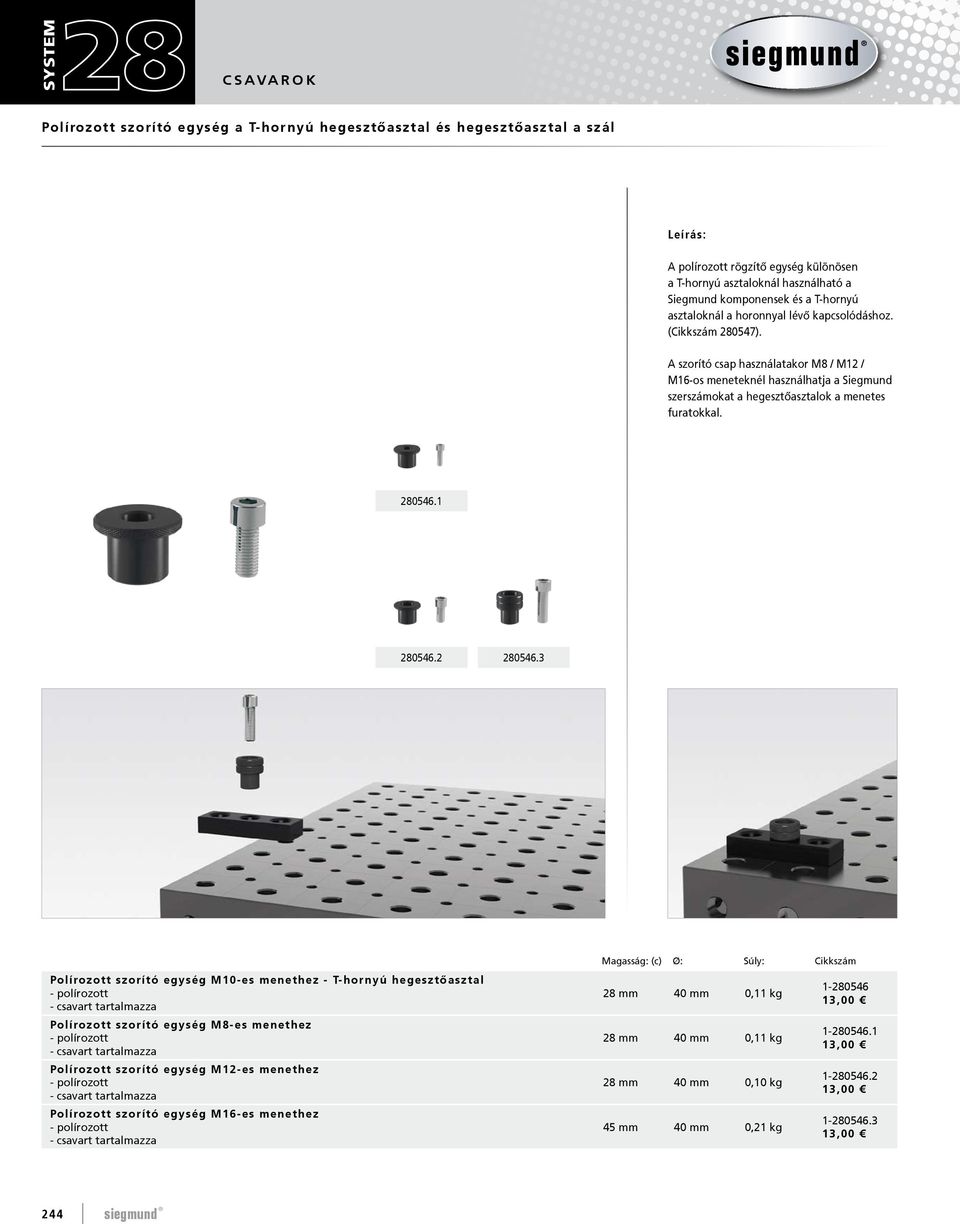

15 Csavarok Polírozott szorító egység a T-hornyú hegesztőasztal és hegesztőasztal a szál A polírozott rögzítő egység különösen a T-hornyú asztaloknál használható a Siegmund komponensek és a T-hornyú asztaloknál a horonnyal lévő kapcsolódáshoz. (Cikkszám ). A szorító csap használatakor M8 / M12 / M16-os meneteknél használhatja a Siegmund szerszámokat a hegesztőasztalok a menetes furatokkal Polírozott szorító egység M10-es menethez - T-hornyú hegesztőasztal - csavart tartalmazza Polírozott szorító egység M8-es menethez - csavart tartalmazza Polírozott szorító egység M12-es menethez - csavart tartalmazza Polírozott szorító egység M16-es menethez - csavart tartalmazza Magasság: (c) Ø: Súly: Cikkszám 28 mm 40 mm 0,11 kg 28 mm 40 mm 0,11 kg 28 mm 40 mm 0,10 kg 45 mm 40 mm 0,21 kg , , , ,00 244

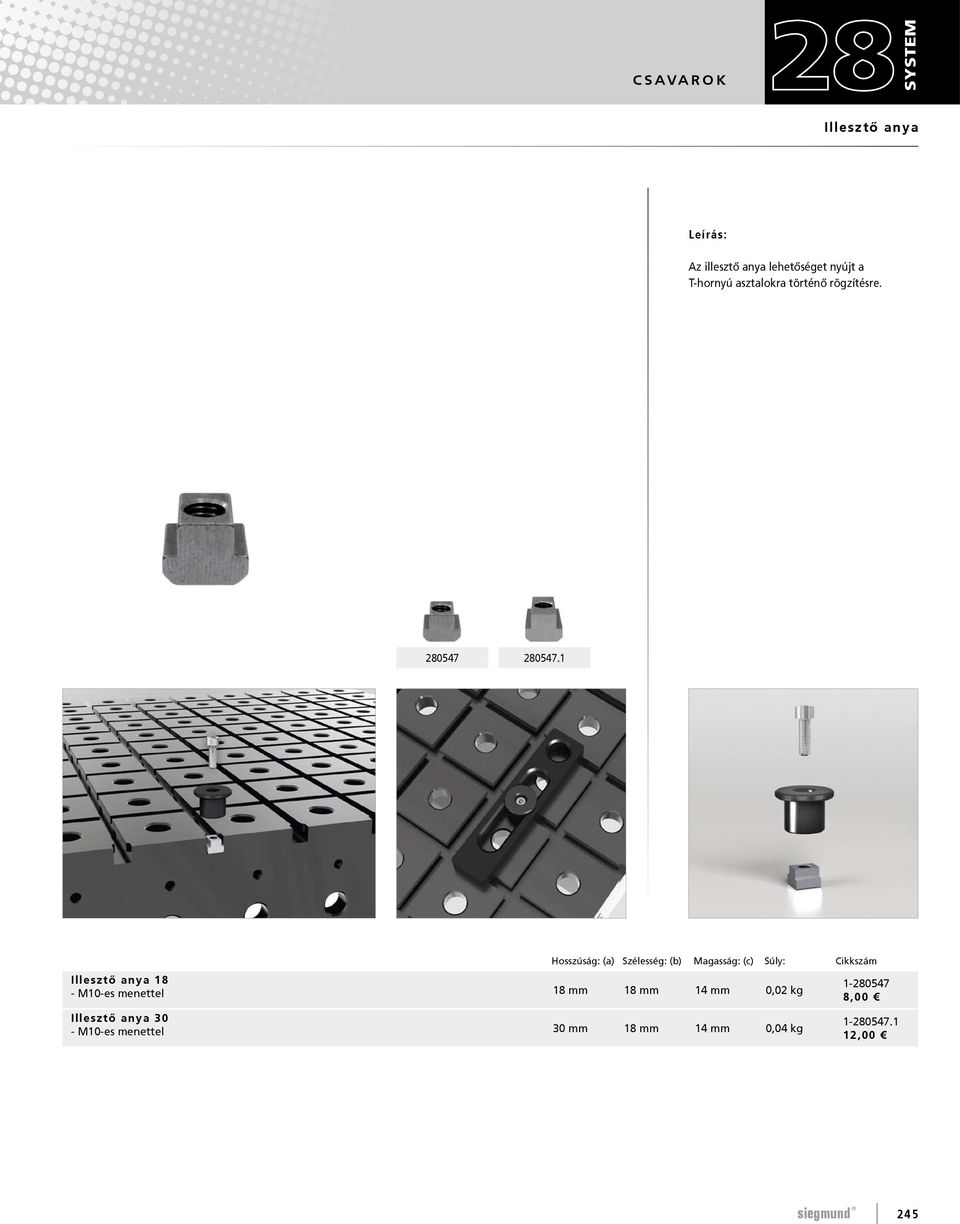

16 Csavarok System Illesztő anya Az illesztő anya lehetőséget nyújt a T-hornyú asztalokra történő rögzítésre Hosszúság: (a) Szélesség: (b) Magasság: (c) Súly: Cikkszám Illesztő anya 18 - M10-es menettel 18 mm 18 mm 14 mm 0,02 kg Illesztő anya 30 - M10-es menettel 30 mm 18 mm 14 mm 0,04 kg , ,00 245
