Szerelési és kezelési utasítás. WAC 300, WAC 400 és WAC 500 vízmelegítők /

Átírás

1 /

2

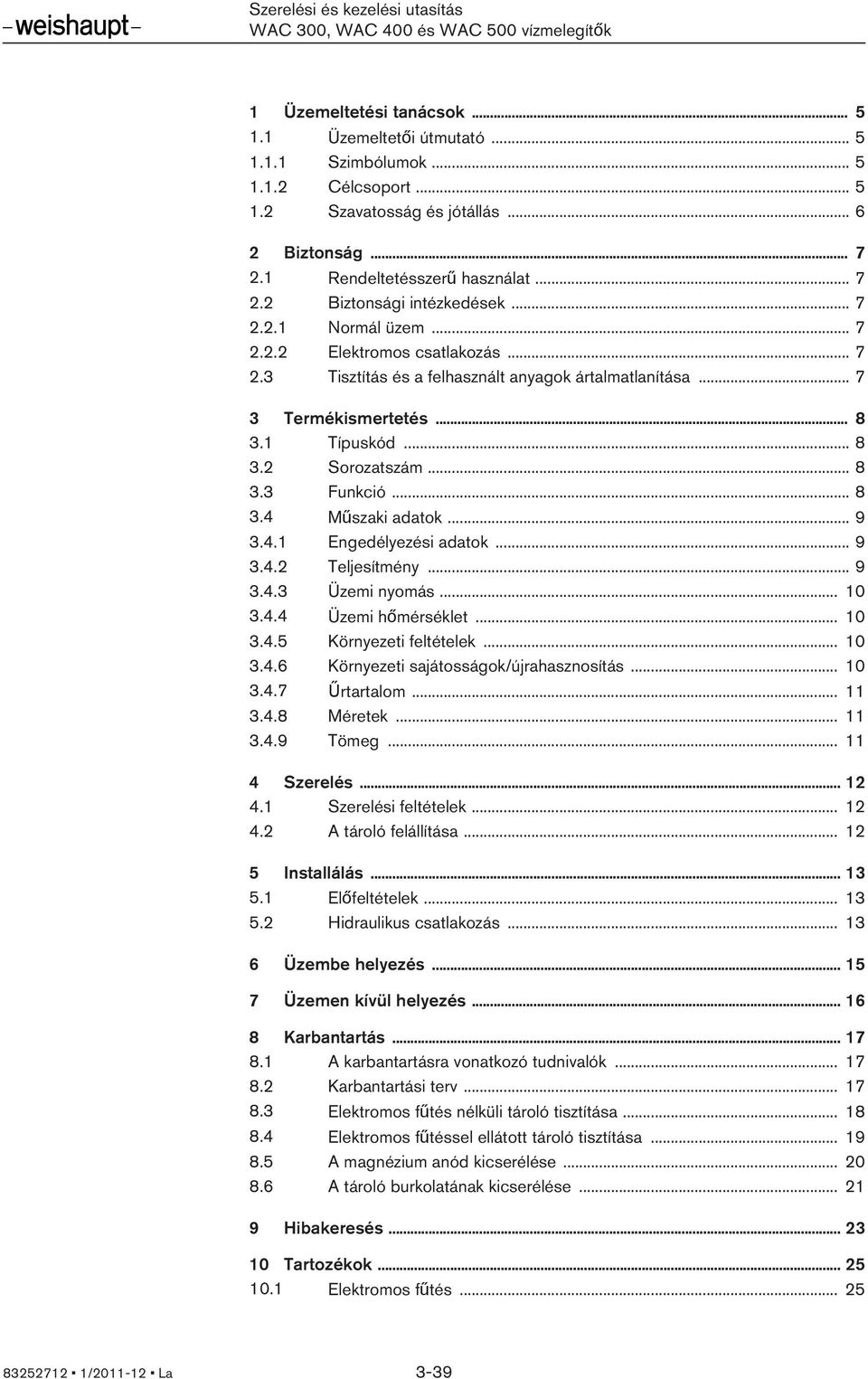

3 1 Üzemeltetési tanácsok Üzemeltetői útmutató Szimbólumok Célcsoport Szavatosság és jótállás Biztonság Rendeltetésszerű használat Biztonsági intézkedések Normál üzem Elektromos csatlakozás Tisztítás és a felhasznált anyagok ártalmatlanítása Termékismertetés Típuskód Sorozatszám Funkció Műszaki adatok Engedélyezési adatok Teljesítmény Üzemi nyomás Üzemi hőmérséklet Környezeti feltételek Környezeti sajátosságok/újrahasznosítás Űrtartalom Méretek Tömeg Szerelés Szerelési feltételek A tároló felállítása Installálás Előfeltételek Hidraulikus csatlakozás Üzembe helyezés Üzemen kívül helyezés Karbantartás A karbantartásra vonatkozó tudnivalók Karbantartási terv Elektromos fűtés nélküli tároló tisztítása Elektromos fűtéssel ellátott tároló tisztítása A magnézium anód kicserélése A tároló burkolatának kicserélése Hibakeresés Tartozékok Elektromos fűtés / La 3-39

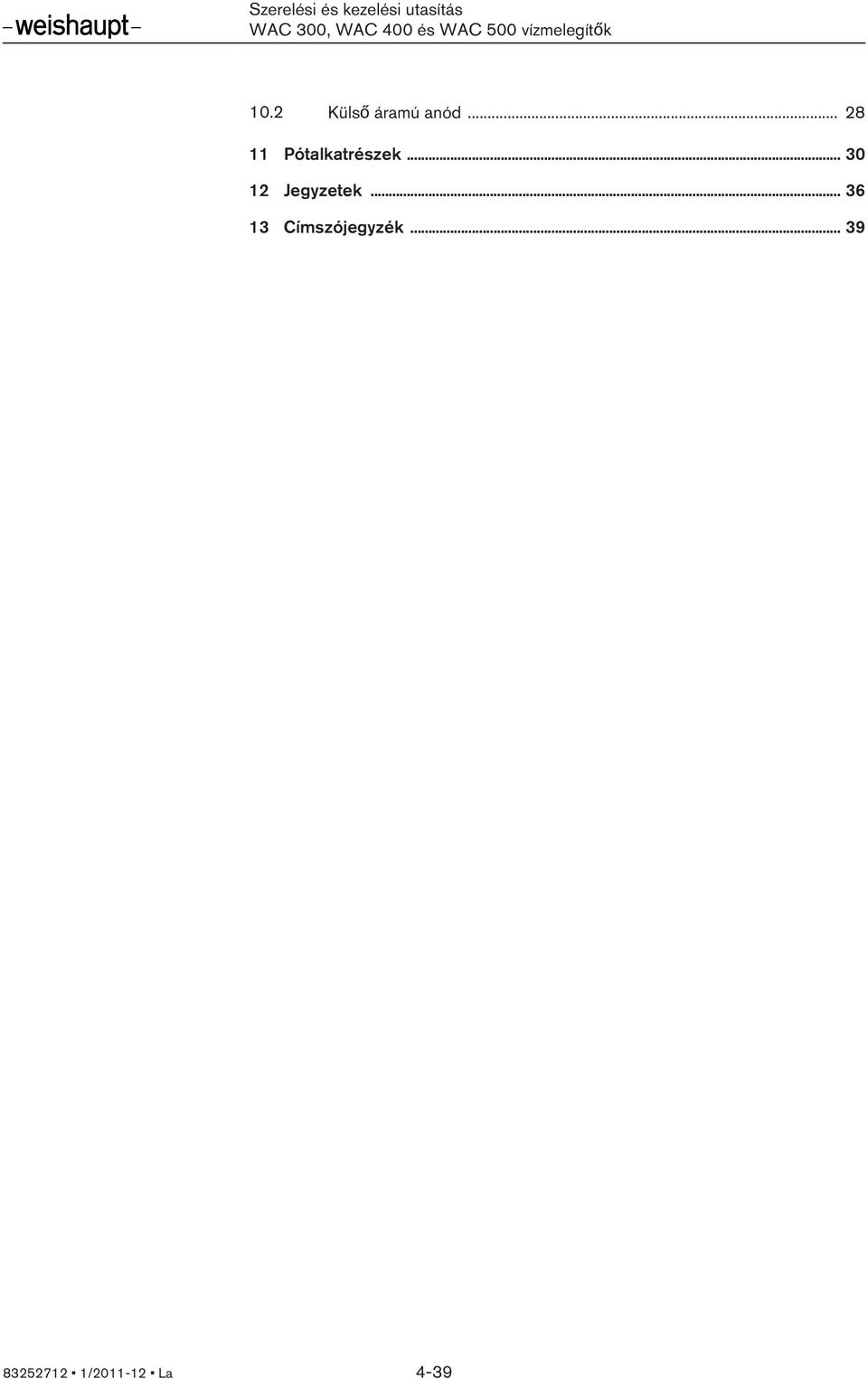

4 10.2 Külső áramú anód Pótalkatrészek Jegyzetek Címszójegyzék / La 4-39

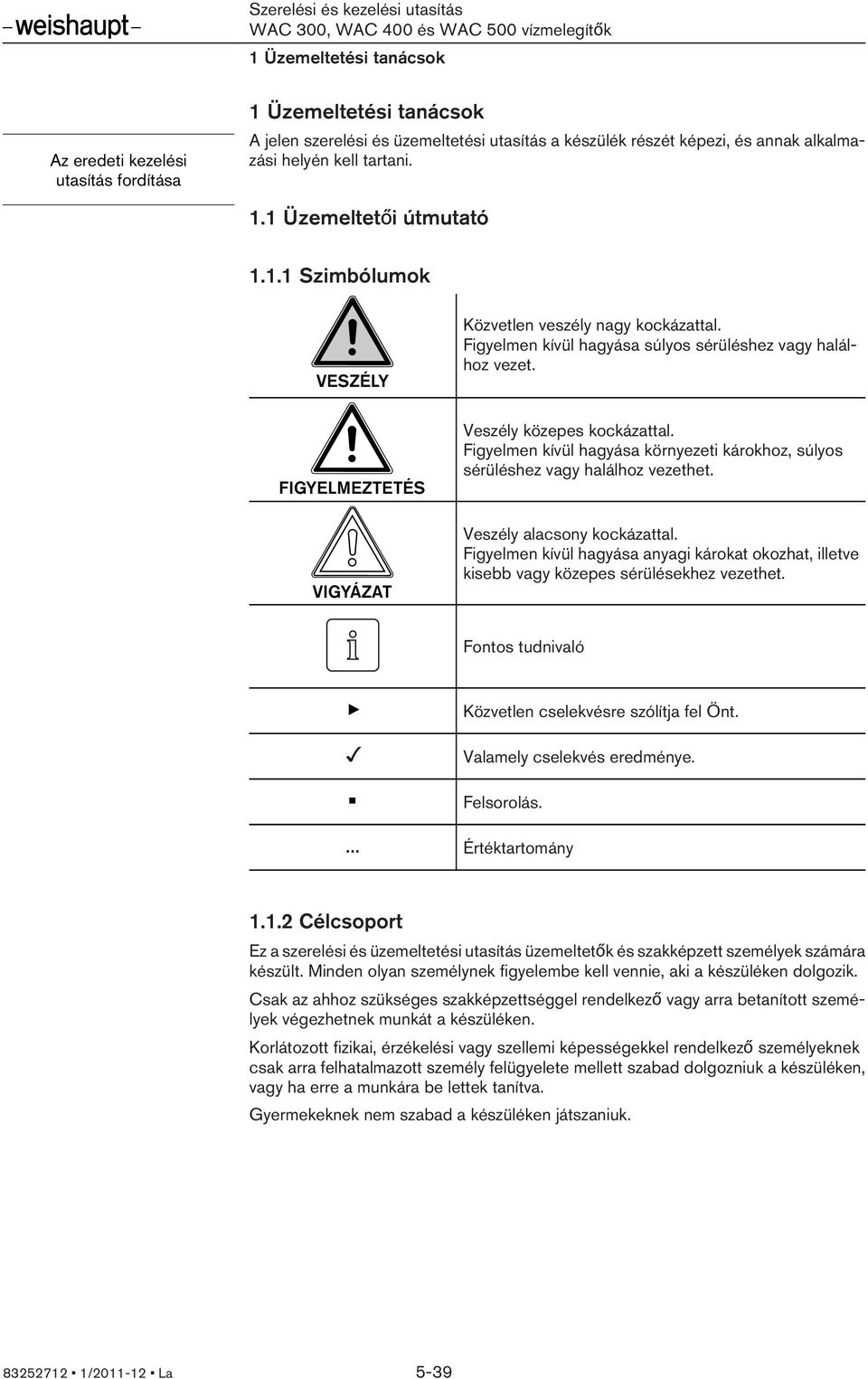

5 1 Üzemeltetési tanácsok Az eredeti kezelési utasítás fordítása 1 Üzemeltetési tanácsok A jelen szerelési és üzemeltetési utasítás a készülék részét képezi, és annak alkalmazási helyén kell tartani. 1.1 Üzemeltetői útmutató Szimbólumok VESZÉLY Közvetlen veszély nagy kockázattal. Figyelmen kívül hagyása súlyos sérüléshez vagy halálhoz vezet. FIGYELMEZTETÉS VIGYÁZAT Veszély közepes kockázattal. Figyelmen kívül hagyása környezeti károkhoz, súlyos sérüléshez vagy halálhoz vezethet. Veszély alacsony kockázattal. Figyelmen kívül hagyása anyagi károkat okozhat, illetve kisebb vagy közepes sérülésekhez vezethet. Fontos tudnivaló Közvetlen cselekvésre szólítja fel Önt. Valamely cselekvés eredménye. Felsorolás. Értéktartomány Célcsoport Ez a szerelési és üzemeltetési utasítás üzemeltetők és szakképzett személyek számára készült. Minden olyan személynek figyelembe kell vennie, aki a készüléken dolgozik. Csak az ahhoz szükséges szakképzettséggel rendelkező vagy arra betanított személyek végezhetnek munkát a készüléken. Korlátozott fizikai, érzékelési vagy szellemi képességekkel rendelkező személyeknek csak arra felhatalmazott személy felügyelete mellett szabad dolgozniuk a készüléken, vagy ha erre a munkára be lettek tanítva. Gyermekeknek nem szabad a készüléken játszaniuk / La 5-39

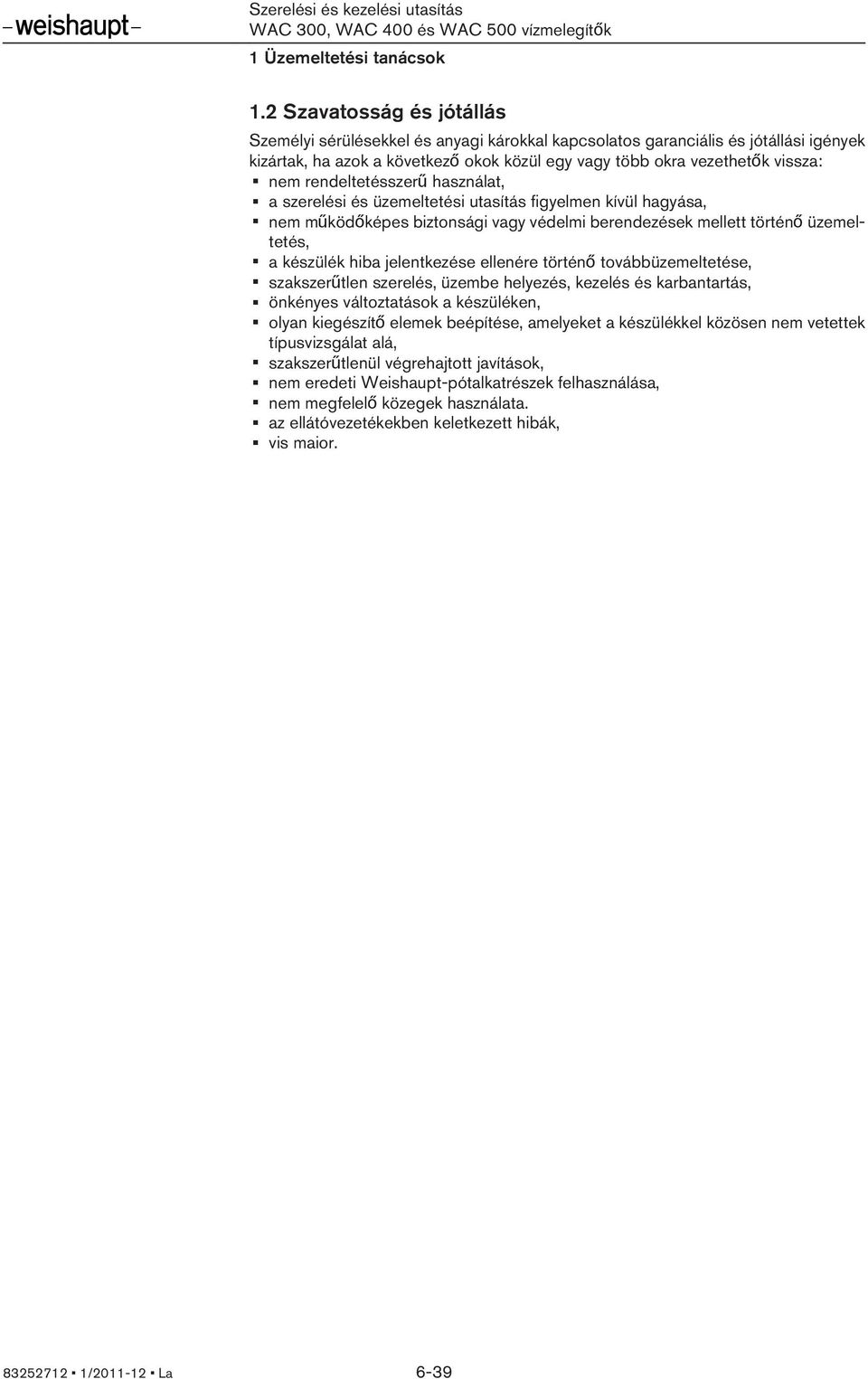

6 1 Üzemeltetési tanácsok 1.2 Szavatosság és jótállás Személyi sérülésekkel és anyagi károkkal kapcsolatos garanciális és jótállási igények kizártak, ha azok a következő okok közül egy vagy több okra vezethetők vissza: nem rendeltetésszerű használat, a szerelési és üzemeltetési utasítás figyelmen kívül hagyása, nem működőképes biztonsági vagy védelmi berendezések mellett történő üzemeltetés, a készülék hiba jelentkezése ellenére történő továbbüzemeltetése, szakszerűtlen szerelés, üzembe helyezés, kezelés és karbantartás, önkényes változtatások a készüléken, olyan kiegészítő elemek beépítése, amelyeket a készülékkel közösen nem vetettek típusvizsgálat alá, szakszerűtlenül végrehajtott javítások, nem eredeti Weishaupt-pótalkatrészek felhasználása, nem megfelelő közegek használata. az ellátóvezetékekben keletkezett hibák, vis maior / La 6-39

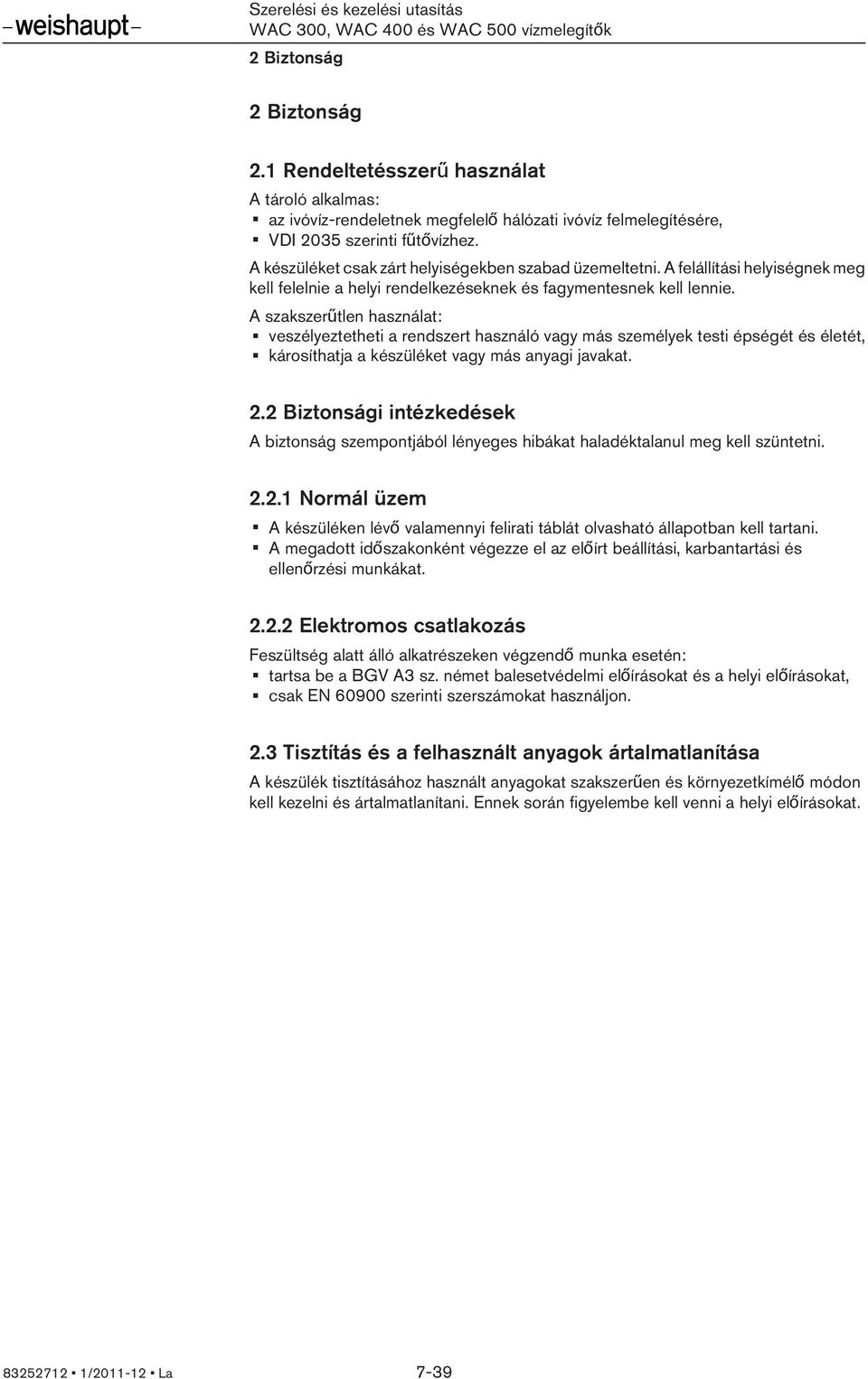

7 2 Biztonság 2 Biztonság 2.1 Rendeltetésszerű használat A tároló alkalmas: az ivóvíz-rendeletnek megfelelő hálózati ivóvíz felmelegítésére, VDI 2035 szerinti fűtővízhez. A készüléket csak zárt helyiségekben szabad üzemeltetni. A felállítási helyiségnek meg kell felelnie a helyi rendelkezéseknek és fagymentesnek kell lennie. A szakszerűtlen használat: veszélyeztetheti a rendszert használó vagy más személyek testi épségét és életét, károsíthatja a készüléket vagy más anyagi javakat. 2.2 Biztonsági intézkedések A biztonság szempontjából lényeges hibákat haladéktalanul meg kell szüntetni Normál üzem A készüléken lévő valamennyi felirati táblát olvasható állapotban kell tartani. A megadott időszakonként végezze el az előírt beállítási, karbantartási és ellenőrzési munkákat Elektromos csatlakozás Feszültség alatt álló alkatrészeken végzendő munka esetén: tartsa be a BGV A3 sz. német balesetvédelmi előírásokat és a helyi előírásokat, csak EN szerinti szerszámokat használjon. 2.3 Tisztítás és a felhasznált anyagok ártalmatlanítása A készülék tisztításához használt anyagokat szakszerűen és környezetkímélő módon kell kezelni és ártalmatlanítani. Ennek során figyelembe kell venni a helyi előírásokat / La 7-39

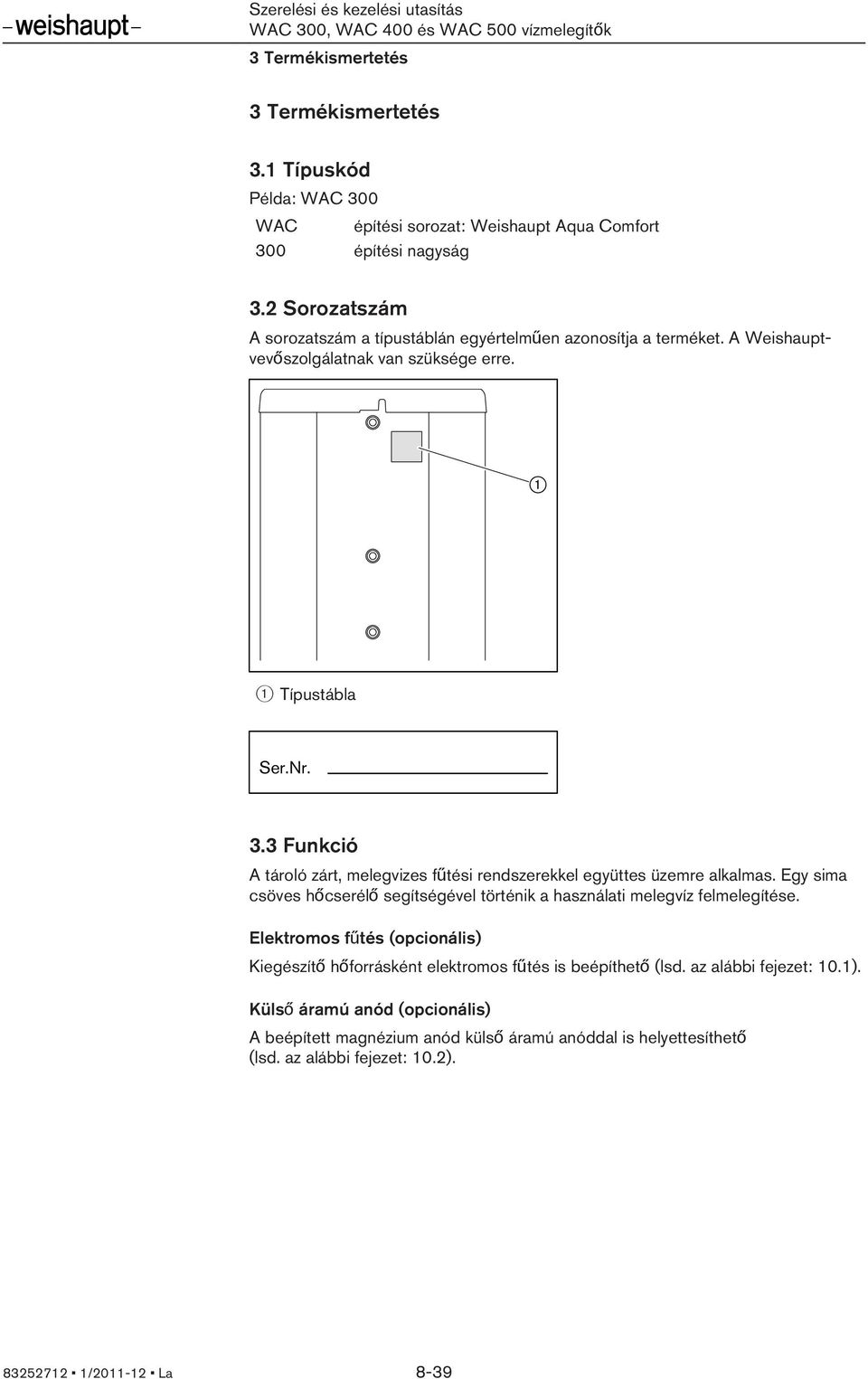

8 3 Termékismertetés 3 Termékismertetés 3.1 Típuskód Példa: WAC 300 WAC építési sorozat: Weishaupt Aqua Comfort 300 építési nagyság 3.2 Sorozatszám A sorozatszám a típustáblán egyértelműen azonosítja a terméket. A Weishauptvevőszolgálatnak van szüksége erre. 1 Típustábla Ser.Nr. 3.3 Funkció A tároló zárt, melegvizes fűtési rendszerekkel együttes üzemre alkalmas. Egy sima csöves hőcserélő segítségével történik a használati melegvíz felmelegítése. Elektromos fűtés (opcionális) Kiegészítő hőforrásként elektromos fűtés is beépíthető (lsd. az alábbi fejezet: 10.1). Külső áramú anód (opcionális) A beépített magnézium anód külső áramú anóddal is helyettesíthető (lsd. az alábbi fejezet: 10.2) / La 8-39

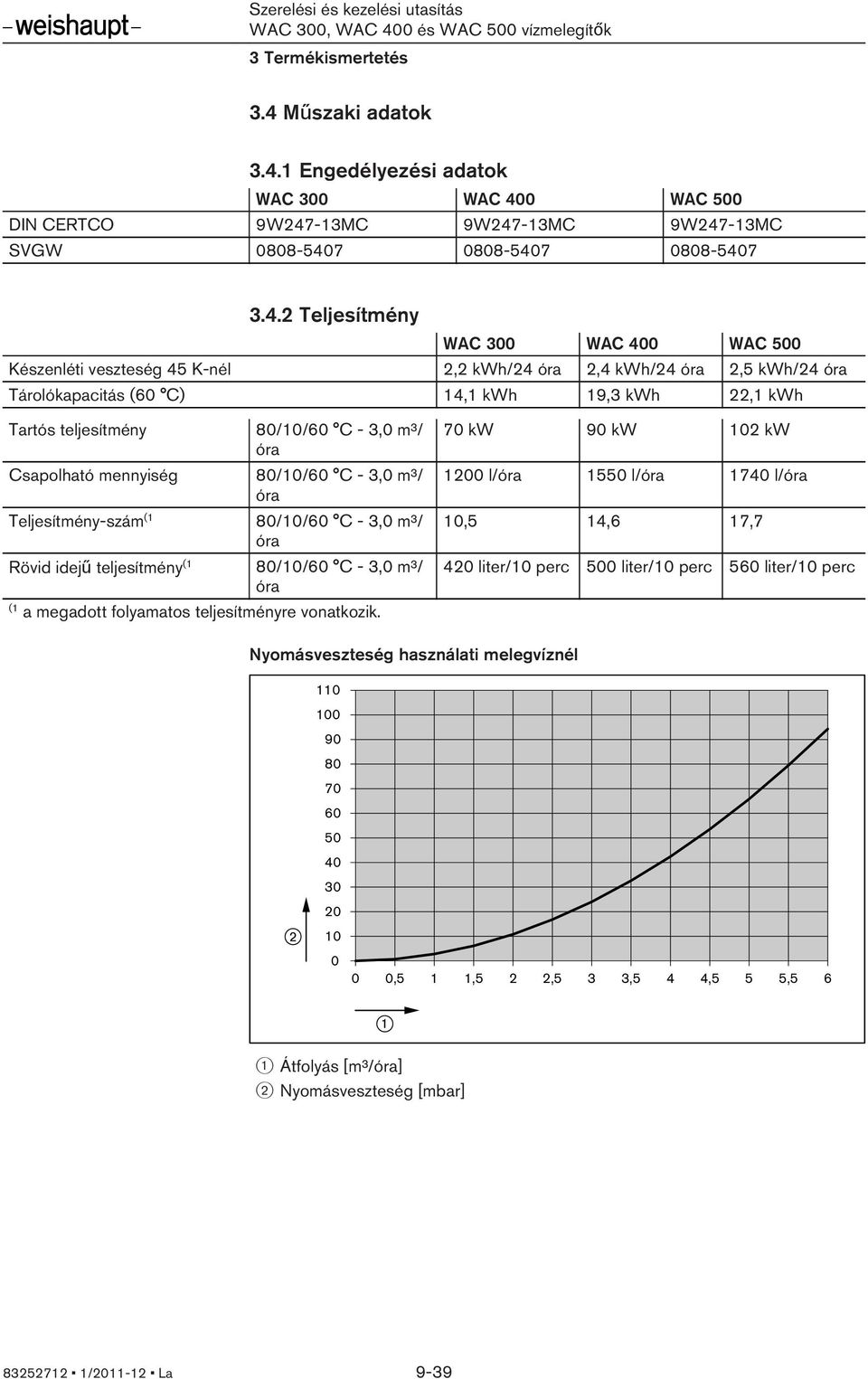

9 3 Termékismertetés 3.4 Műszaki adatok Engedélyezési adatok WAC 300 WAC 400 WAC 500 DIN CERTCO 9W247-13MC 9W247-13MC 9W247-13MC SVGW Teljesítmény WAC 300 WAC 400 WAC 500 Készenléti veszteség 45 K-nél 2,2 kwh/24 óra 2,4 kwh/24 óra 2,5 kwh/24 óra Tárolókapacitás (60 C) 14,1 kwh 19,3 kwh 22,1 kwh Tartós teljesítmény Csapolható mennyiség Teljesítmény-szám (1 Rövid idejű teljesítmény (1 80/10/60 C - 3,0 m³/ óra 80/10/60 C - 3,0 m³/ óra 80/10/60 C - 3,0 m³/ óra 80/10/60 C - 3,0 m³/ óra (1 a megadott folyamatos teljesítményre vonatkozik. 70 kw 90 kw 102 kw 1200 l/óra 1550 l/óra 1740 l/óra 10,5 14,6 17,7 420 liter/10 perc 500 liter/10 perc 560 liter/10 perc Nyomásveszteség használati melegvíznél ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 1 Átfolyás [m³/óra] 2 Nyomásveszteség [mbar] / La 9-39

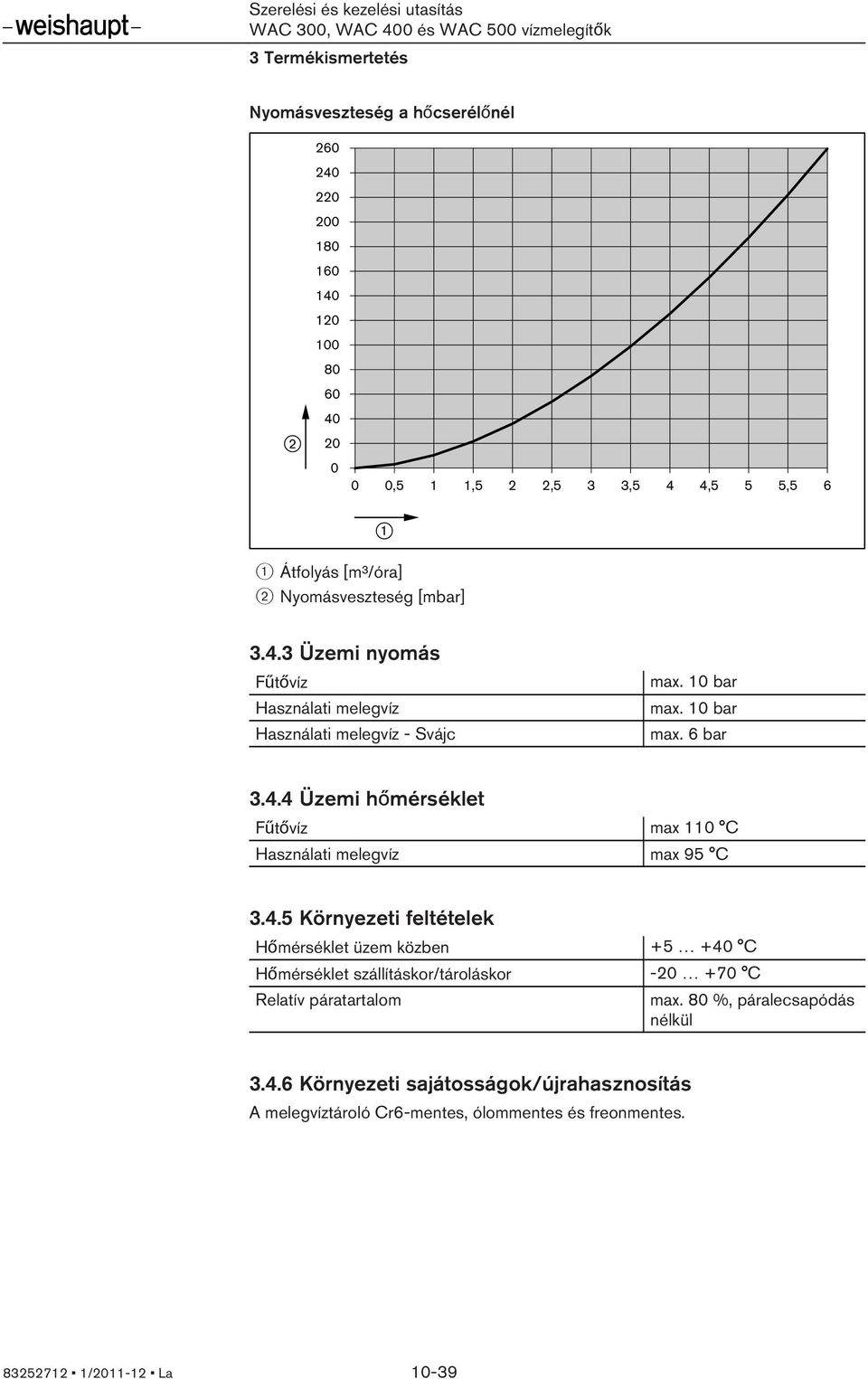

10 3 Termékismertetés Nyomásveszteség a hőcserélőnél ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 1 Átfolyás [m³/óra] 2 Nyomásveszteség [mbar] Üzemi nyomás Fűtővíz Használati melegvíz Használati melegvíz - Svájc max. 10 bar max. 10 bar max. 6 bar Üzemi hőmérséklet Fűtővíz max 110 C Használati melegvíz max 95 C Környezeti feltételek Hőmérséklet üzem közben C Hőmérséklet szállításkor/tároláskor C Relatív páratartalom max. 80 %, páralecsapódás nélkül Környezeti sajátosságok/újrahasznosítás A melegvíztároló Cr6-mentes, ólommentes és freonmentes / La 10-39

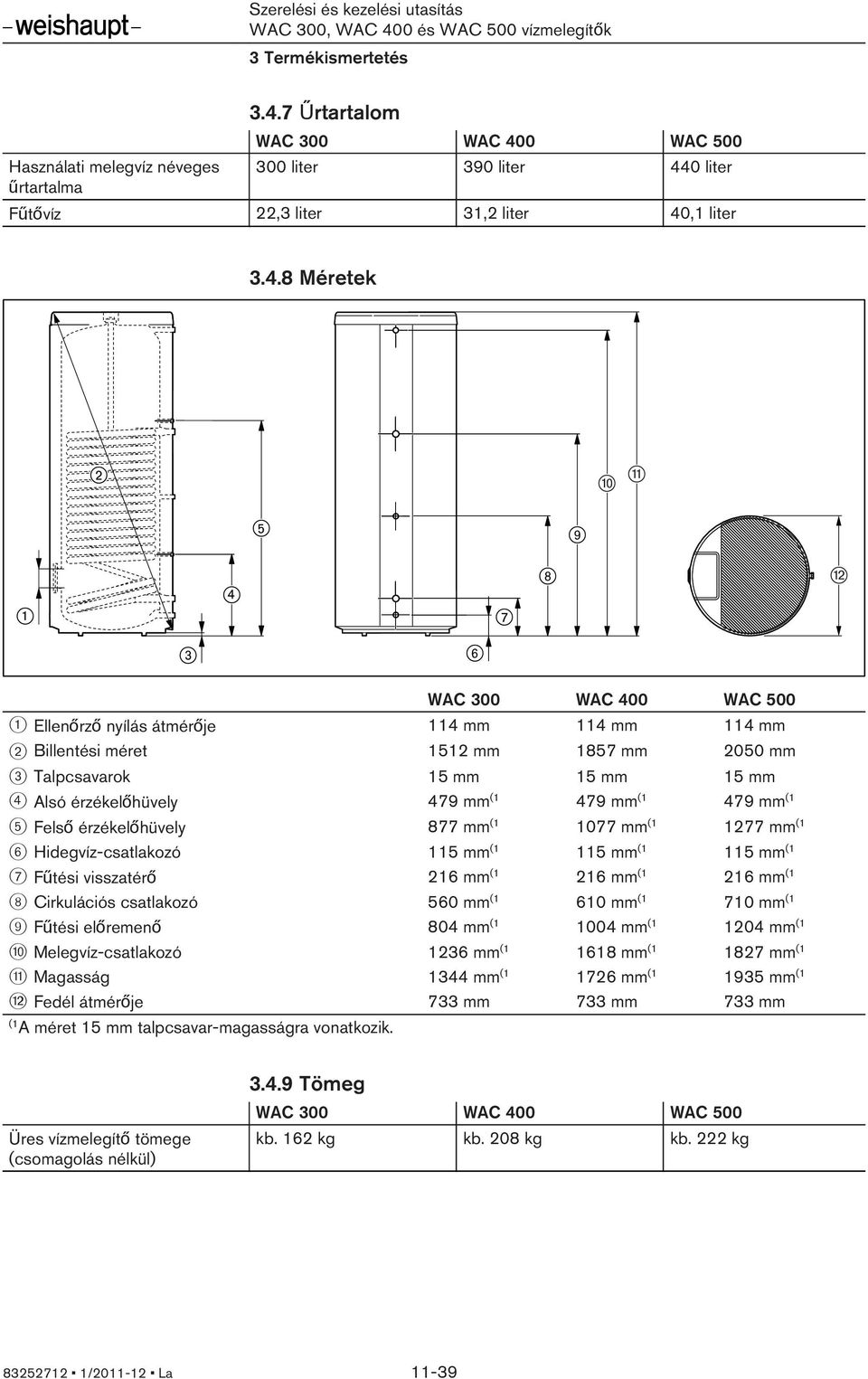

11 3 Termékismertetés Használati melegvíz néveges űrtartalma Űrtartalom WAC 300 WAC 400 WAC liter 390 liter 440 liter Fűtővíz 22,3 liter 31,2 liter 40,1 liter Méretek WAC 300 WAC 400 WAC Ellenőrző nyílás átmérője 114 mm 114 mm 114 mm 2 Billentési méret 1512 mm 1857 mm 2050 mm 3 Talpcsavarok 15 mm 15 mm 15 mm 4 Alsó érzékelőhüvely 479 mm (1 479 mm (1 479 mm (1 5 Felső érzékelőhüvely 877 mm ( mm ( mm (1 6 Hidegvíz-csatlakozó 115 mm (1 115 mm (1 115 mm (1 7 Fűtési visszatérő 216 mm (1 216 mm (1 216 mm (1 8 Cirkulációs csatlakozó 560 mm (1 610 mm (1 710 mm (1 9 Fűtési előremenő 804 mm ( mm ( mm (1 0 Melegvíz-csatlakozó 1236 mm ( mm ( mm (1 q Magasság 1344 mm ( mm ( mm (1 w Fedél átmérője 733 mm 733 mm 733 mm (1 A méret 15 mm talpcsavar-magasságra vonatkozik. Üres vízmelegítő tömege (csomagolás nélkül) Tömeg WAC 300 WAC 400 WAC 500 kb. 162 kg kb. 208 kg kb. 222 kg / La 11-39

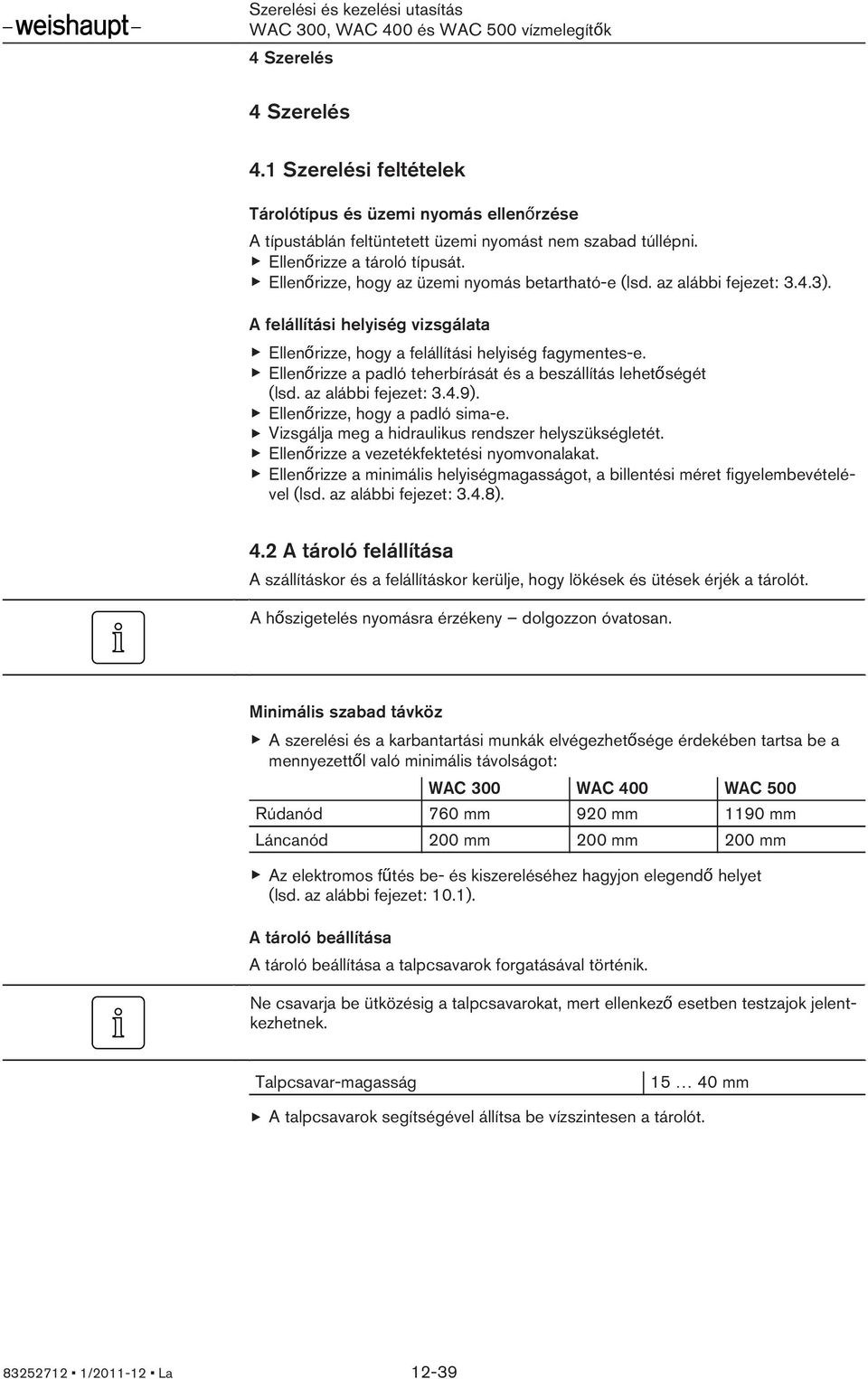

12 4 Szerelés 4 Szerelés 4.1 Szerelési feltételek Tárolótípus és üzemi nyomás ellenőrzése A típustáblán feltüntetett üzemi nyomást nem szabad túllépni. Ellenőrizze a tároló típusát. Ellenőrizze, hogy az üzemi nyomás betartható-e (lsd. az alábbi fejezet: 3.4.3). A felállítási helyiség vizsgálata Ellenőrizze, hogy a felállítási helyiség fagymentes-e. Ellenőrizze a padló teherbírását és a beszállítás lehetőségét (lsd. az alábbi fejezet: 3.4.9). Ellenőrizze, hogy a padló sima-e. Vizsgálja meg a hidraulikus rendszer helyszükségletét. Ellenőrizze a vezetékfektetési nyomvonalakat. Ellenőrizze a minimális helyiségmagasságot, a billentési méret figyelembevételével (lsd. az alábbi fejezet: 3.4.8). 4.2 A tároló felállítása A szállításkor és a felállításkor kerülje, hogy lökések és ütések érjék a tárolót. A hőszigetelés nyomásra érzékeny dolgozzon óvatosan. Minimális szabad távköz A szerelési és a karbantartási munkák elvégezhetősége érdekében tartsa be a mennyezettől való minimális távolságot: WAC 300 WAC 400 WAC 500 Rúdanód 760 mm 920 mm 1190 mm Láncanód 200 mm 200 mm 200 mm Az elektromos fűtés be- és kiszereléséhez hagyjon elegendő helyet (lsd. az alábbi fejezet: 10.1). A tároló beállítása A tároló beállítása a talpcsavarok forgatásával történik. Ne csavarja be ütközésig a talpcsavarokat, mert ellenkező esetben testzajok jelentkezhetnek. Talpcsavar-magasság mm A talpcsavarok segítségével állítsa be vízszintesen a tárolót / La 12-39

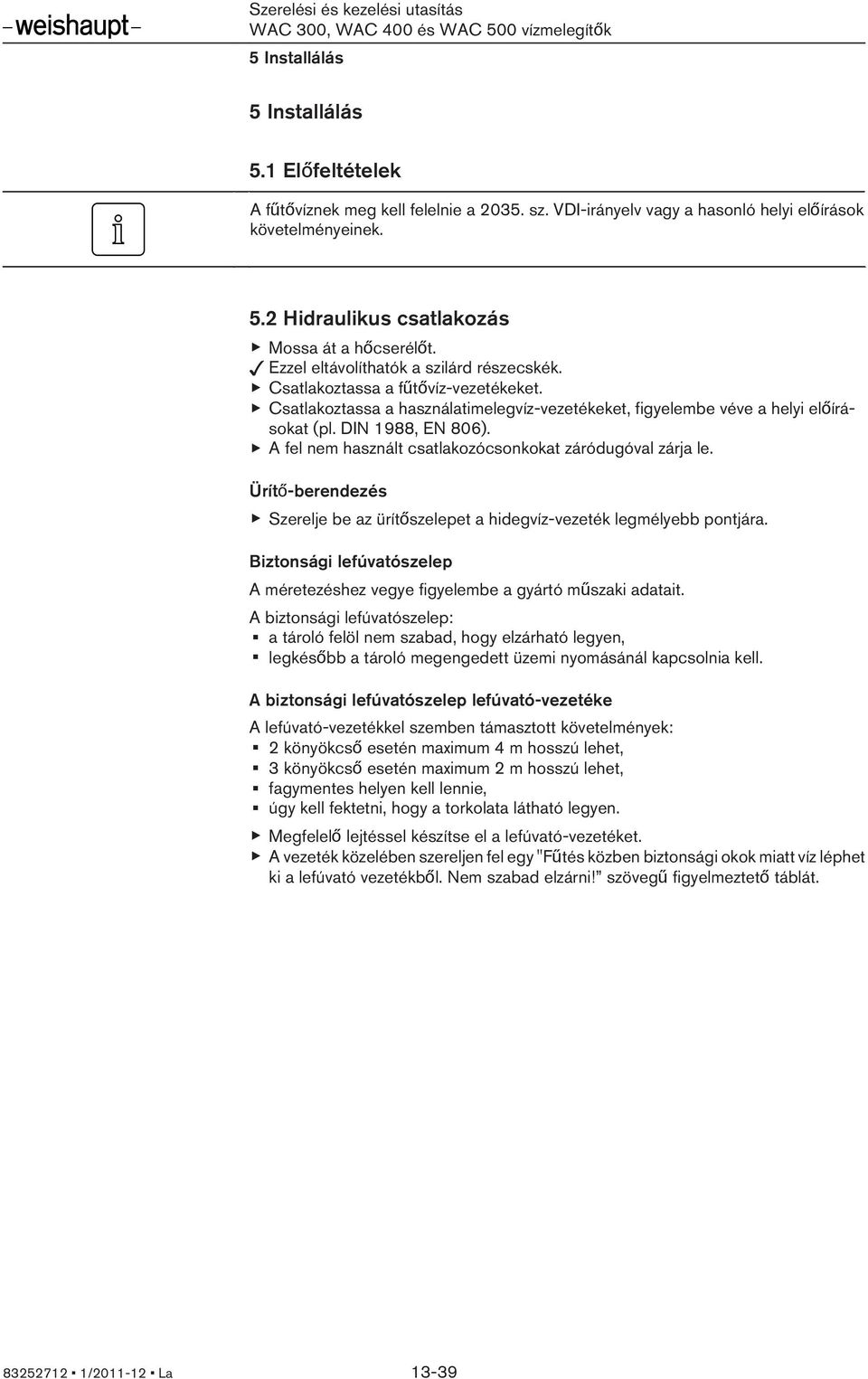

13 5 Installálás 5 Installálás 5.1 Előfeltételek A fűtővíznek meg kell felelnie a sz. VDI-irányelv vagy a hasonló helyi előírások követelményeinek. 5.2 Hidraulikus csatlakozás Mossa át a hőcserélőt. Ezzel eltávolíthatók a szilárd részecskék. Csatlakoztassa a fűtővíz-vezetékeket. Csatlakoztassa a használatimelegvíz-vezetékeket, figyelembe véve a helyi előírásokat (pl. DIN 1988, EN 806). A fel nem használt csatlakozócsonkokat záródugóval zárja le. Ürítő-berendezés Szerelje be az ürítőszelepet a hidegvíz-vezeték legmélyebb pontjára. Biztonsági lefúvatószelep A méretezéshez vegye figyelembe a gyártó műszaki adatait. A biztonsági lefúvatószelep: a tároló felöl nem szabad, hogy elzárható legyen, legkésőbb a tároló megengedett üzemi nyomásánál kapcsolnia kell. A biztonsági lefúvatószelep lefúvató-vezetéke A lefúvató-vezetékkel szemben támasztott követelmények: 2 könyökcső esetén maximum 4 m hosszú lehet, 3 könyökcső esetén maximum 2 m hosszú lehet, fagymentes helyen kell lennie, úgy kell fektetni, hogy a torkolata látható legyen. Megfelelő lejtéssel készítse el a lefúvató-vezetéket. A vezeték közelében szereljen fel egy "Fűtés közben biztonsági okok miatt víz léphet ki a lefúvató vezetékből. Nem szabad elzárni! szövegű figyelmeztető táblát / La 13-39

14 5 Installálás Csatlakozók Minden csatlakozó külső menettel van ellátva. 1 Melegvíz-csatlakozó G1" 2 Felső érzékelőhüvely 3 Fűtési előremenő G1¼" 4 Cirkulációs csatlakozó G¾" 5 Alsó érzékelőhüvely 6 Fűtési visszatérő G1¼" 7 Hidegvíz-csatlakozó G / La 14-39

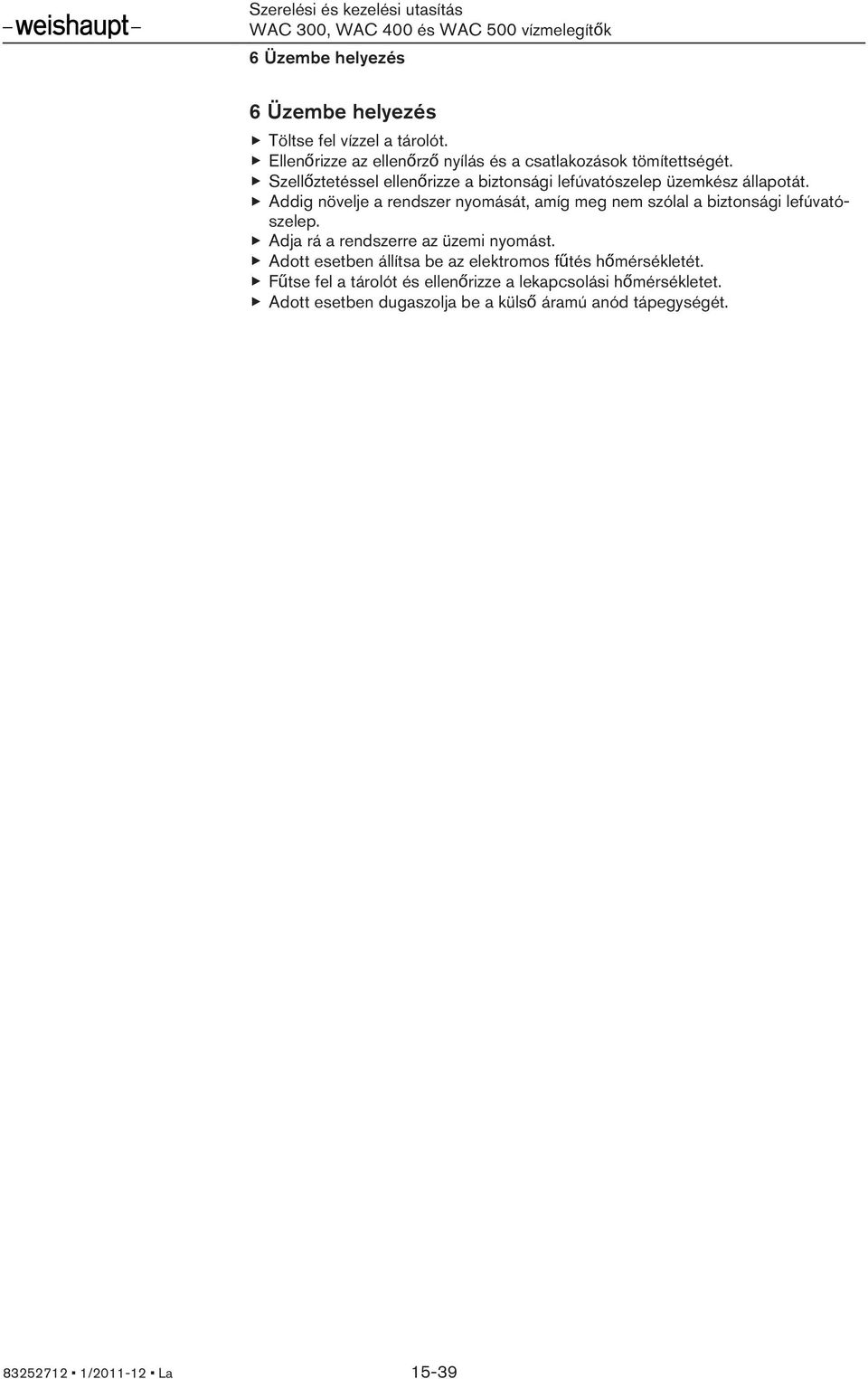

15 6 Üzembe helyezés 6 Üzembe helyezés Töltse fel vízzel a tárolót. Ellenőrizze az ellenőrző nyílás és a csatlakozások tömítettségét. Szellőztetéssel ellenőrizze a biztonsági lefúvatószelep üzemkész állapotát. Addig növelje a rendszer nyomását, amíg meg nem szólal a biztonsági lefúvatószelep. Adja rá a rendszerre az üzemi nyomást. Adott esetben állítsa be az elektromos fűtés hőmérsékletét. Fűtse fel a tárolót és ellenőrizze a lekapcsolási hőmérsékletet. Adott esetben dugaszolja be a külső áramú anód tápegységét / La 15-39

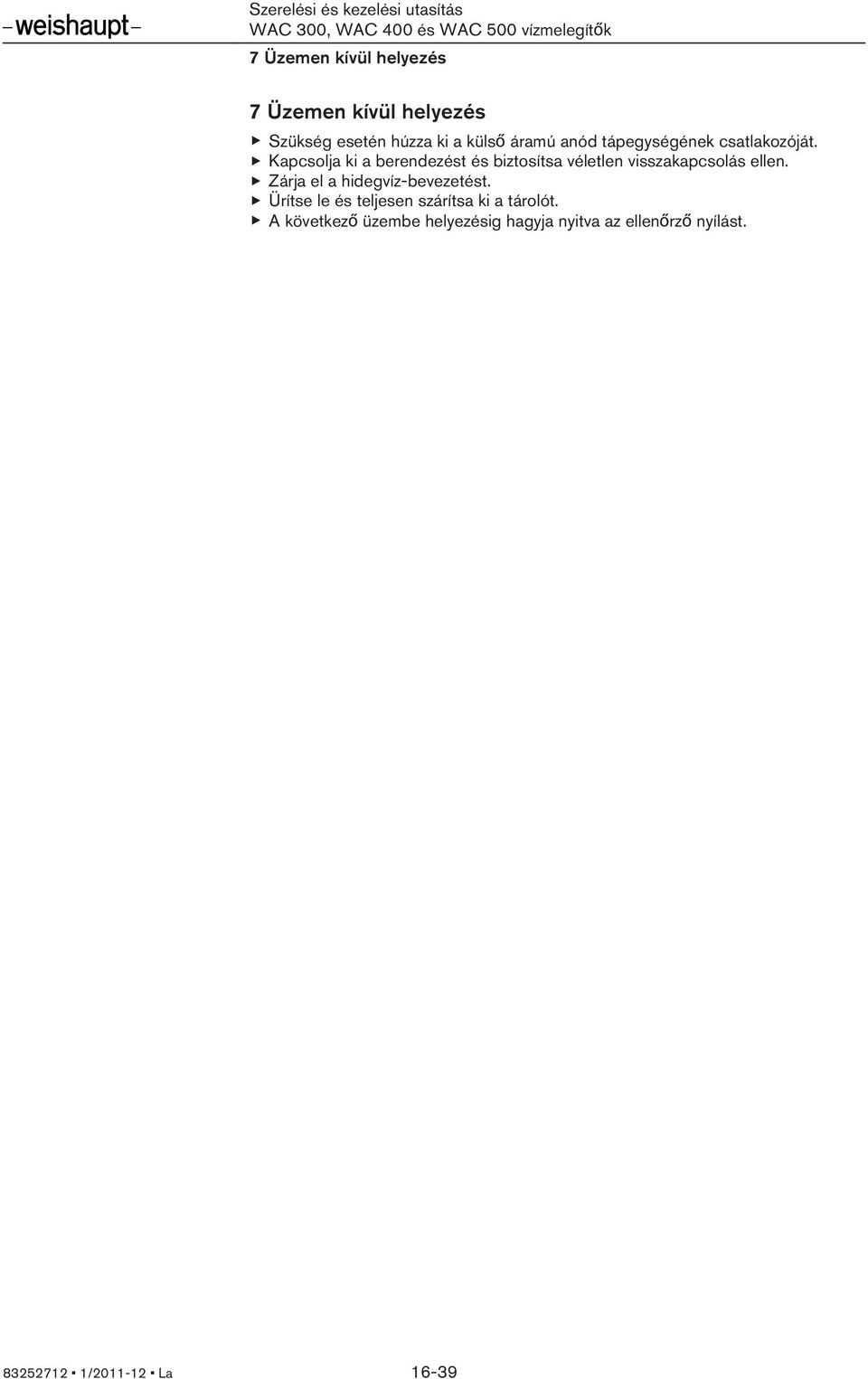

16 7 Üzemen kívül helyezés 7 Üzemen kívül helyezés Szükség esetén húzza ki a külső áramú anód tápegységének csatlakozóját. Kapcsolja ki a berendezést és biztosítsa véletlen visszakapcsolás ellen. Zárja el a hidegvíz-bevezetést. Ürítse le és teljesen szárítsa ki a tárolót. A következő üzembe helyezésig hagyja nyitva az ellenőrző nyílást / La 16-39

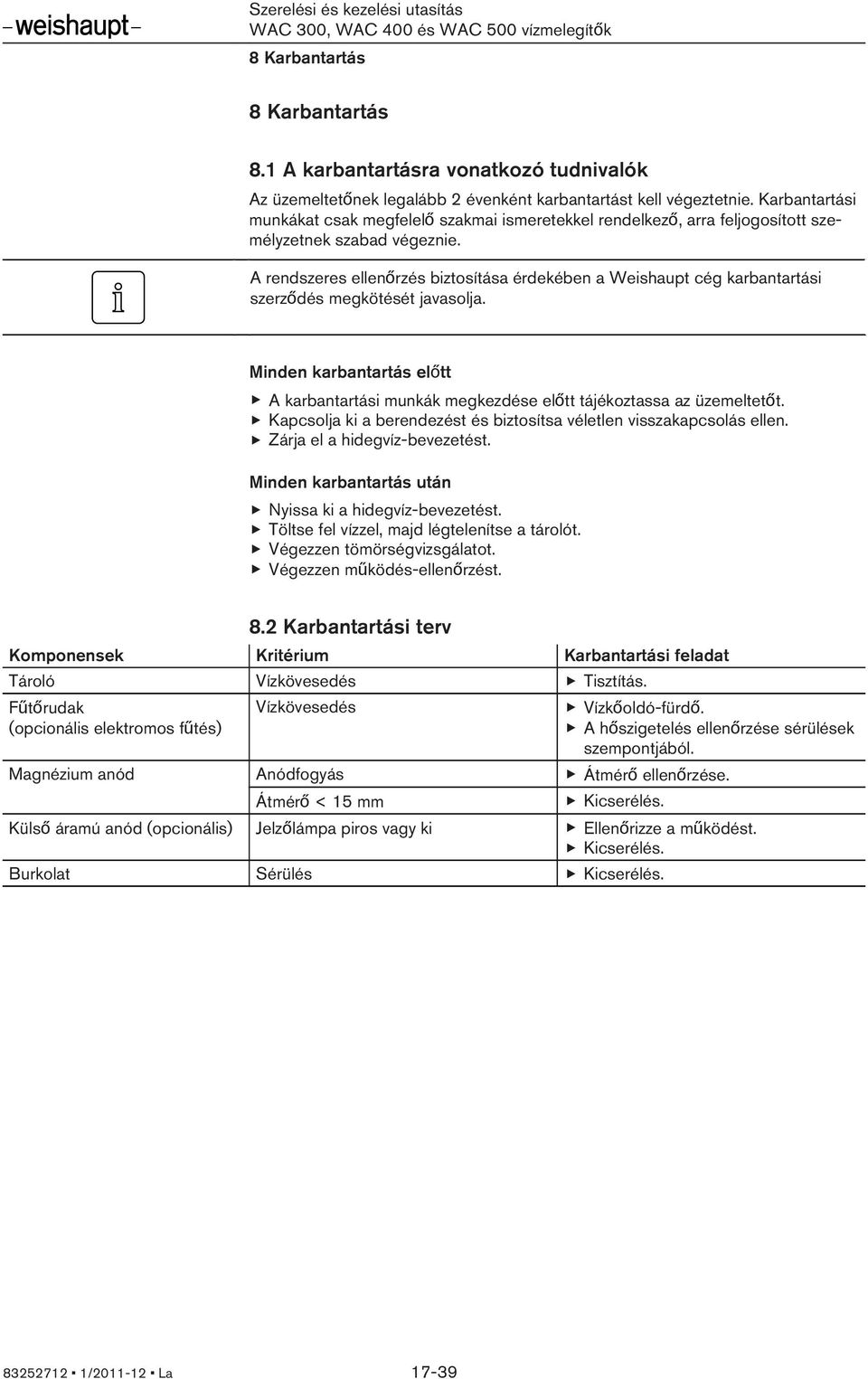

17 8 Karbantartás 8 Karbantartás 8.1 A karbantartásra vonatkozó tudnivalók Az üzemeltetőnek legalább 2 évenként karbantartást kell végeztetnie. Karbantartási munkákat csak megfelelő szakmai ismeretekkel rendelkező, arra feljogosított személyzetnek szabad végeznie. A rendszeres ellenőrzés biztosítása érdekében a Weishaupt cég karbantartási szerződés megkötését javasolja. Minden karbantartás előtt A karbantartási munkák megkezdése előtt tájékoztassa az üzemeltetőt. Kapcsolja ki a berendezést és biztosítsa véletlen visszakapcsolás ellen. Zárja el a hidegvíz-bevezetést. Minden karbantartás után Nyissa ki a hidegvíz-bevezetést. Töltse fel vízzel, majd légtelenítse a tárolót. Végezzen tömörségvizsgálatot. Végezzen működés-ellenőrzést. 8.2 Karbantartási terv Komponensek Kritérium Karbantartási feladat Tároló Vízkövesedés Tisztítás. Fűtőrudak (opcionális elektromos fűtés) Vízkövesedés Vízkőoldó-fürdő. A hőszigetelés ellenőrzése sérülések szempontjából. Magnézium anód Anódfogyás Átmérő ellenőrzése. Átmérő < 15 mm Kicserélés. Külső áramú anód (opcionális) Jelzőlámpa piros vagy ki Ellenőrizze a működést. Kicserélés. Burkolat Sérülés Kicserélés / La 17-39

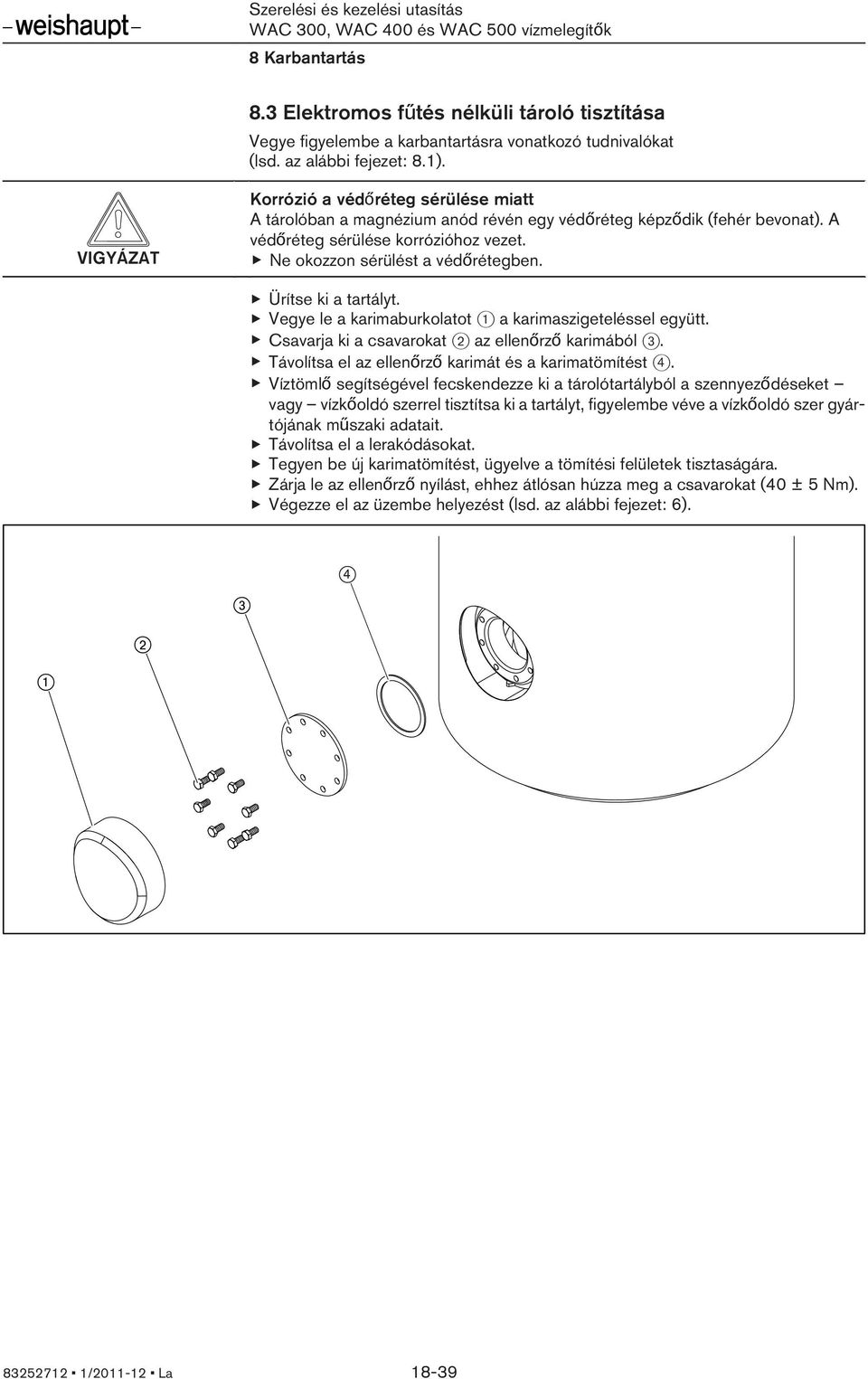

18 8 Karbantartás 8.3 Elektromos fűtés nélküli tároló tisztítása Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). VIGYÁZAT Korrózió a védőréteg sérülése miatt A tárolóban a magnézium anód révén egy védőréteg képződik (fehér bevonat). A védőréteg sérülése korrózióhoz vezet. Ne okozzon sérülést a védőrétegben. Ürítse ki a tartályt. Vegye le a karimaburkolatot 1 a karimaszigeteléssel együtt. Csavarja ki a csavarokat 2 az ellenőrző karimából 3. Távolítsa el az ellenőrző karimát és a karimatömítést 4. Víztömlő segítségével fecskendezze ki a tárolótartályból a szennyeződéseket vagy vízkőoldó szerrel tisztítsa ki a tartályt, figyelembe véve a vízkőoldó szer gyártójának műszaki adatait. Távolítsa el a lerakódásokat. Tegyen be új karimatömítést, ügyelve a tömítési felületek tisztaságára. Zárja le az ellenőrző nyílást, ehhez átlósan húzza meg a csavarokat (40 ± 5 Nm). Végezze el az üzembe helyezést (lsd. az alábbi fejezet: 6) / La 18-39

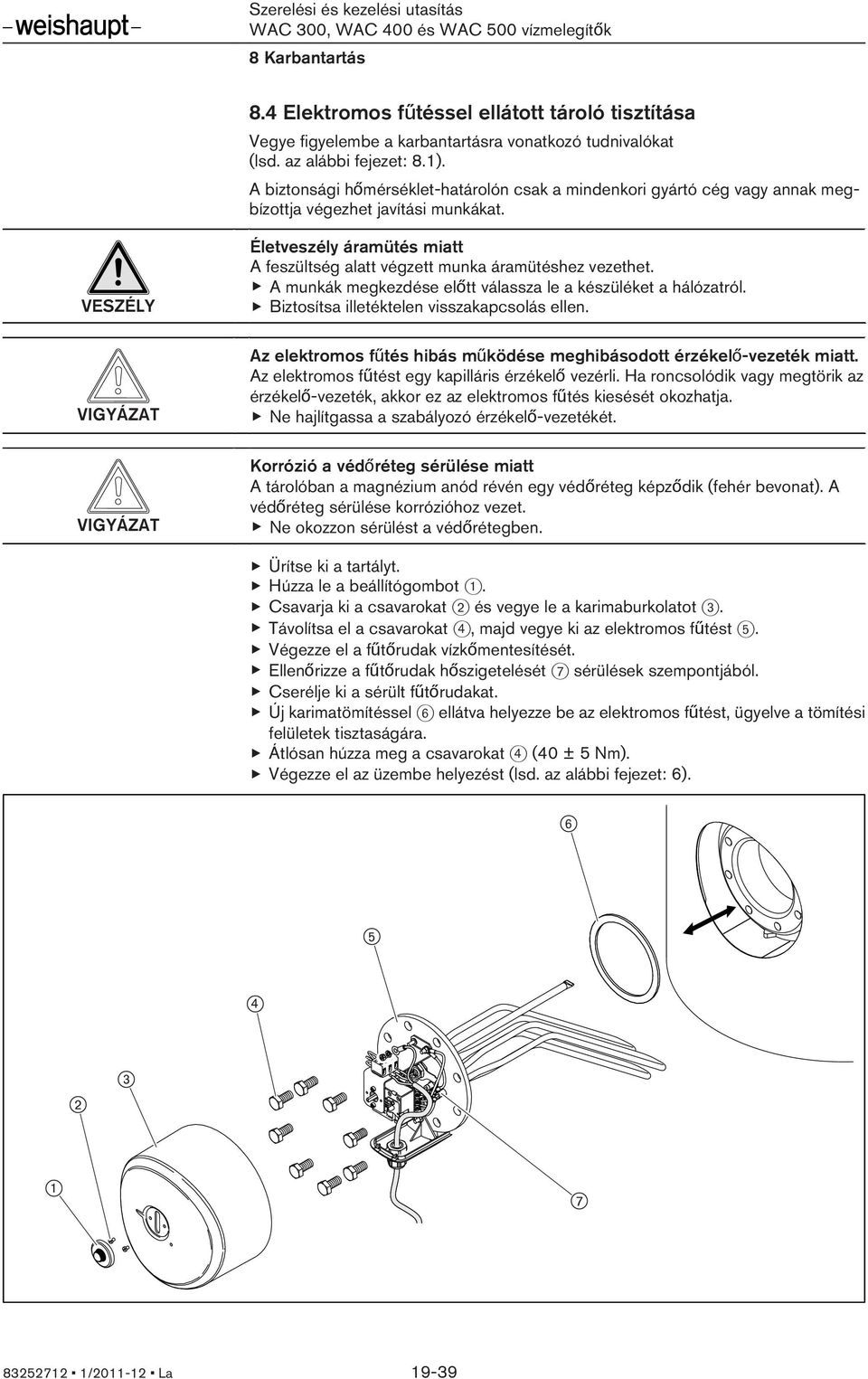

19 8 Karbantartás 8.4 Elektromos fűtéssel ellátott tároló tisztítása Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). A biztonsági hőmérséklet-határolón csak a mindenkori gyártó cég vagy annak megbízottja végezhet javítási munkákat. VESZÉLY VIGYÁZAT Életveszély áramütés miatt A feszültség alatt végzett munka áramütéshez vezethet. A munkák megkezdése előtt válassza le a készüléket a hálózatról. Biztosítsa illetéktelen visszakapcsolás ellen. Az elektromos fűtés hibás működése meghibásodott érzékelő-vezeték miatt. Az elektromos fűtést egy kapilláris érzékelő vezérli. Ha roncsolódik vagy megtörik az érzékelő-vezeték, akkor ez az elektromos fűtés kiesését okozhatja. Ne hajlítgassa a szabályozó érzékelő-vezetékét. VIGYÁZAT Korrózió a védőréteg sérülése miatt A tárolóban a magnézium anód révén egy védőréteg képződik (fehér bevonat). A védőréteg sérülése korrózióhoz vezet. Ne okozzon sérülést a védőrétegben. Ürítse ki a tartályt. Húzza le a beállítógombot 1. Csavarja ki a csavarokat 2 és vegye le a karimaburkolatot 3. Távolítsa el a csavarokat 4, majd vegye ki az elektromos fűtést 5. Végezze el a fűtőrudak vízkőmentesítését. Ellenőrizze a fűtőrudak hőszigetelését 7 sérülések szempontjából. Cserélje ki a sérült fűtőrudakat. Új karimatömítéssel 6 ellátva helyezze be az elektromos fűtést, ügyelve a tömítési felületek tisztaságára. Átlósan húzza meg a csavarokat 4 (40 ± 5 Nm). Végezze el az üzembe helyezést (lsd. az alábbi fejezet: 6) / La 19-39

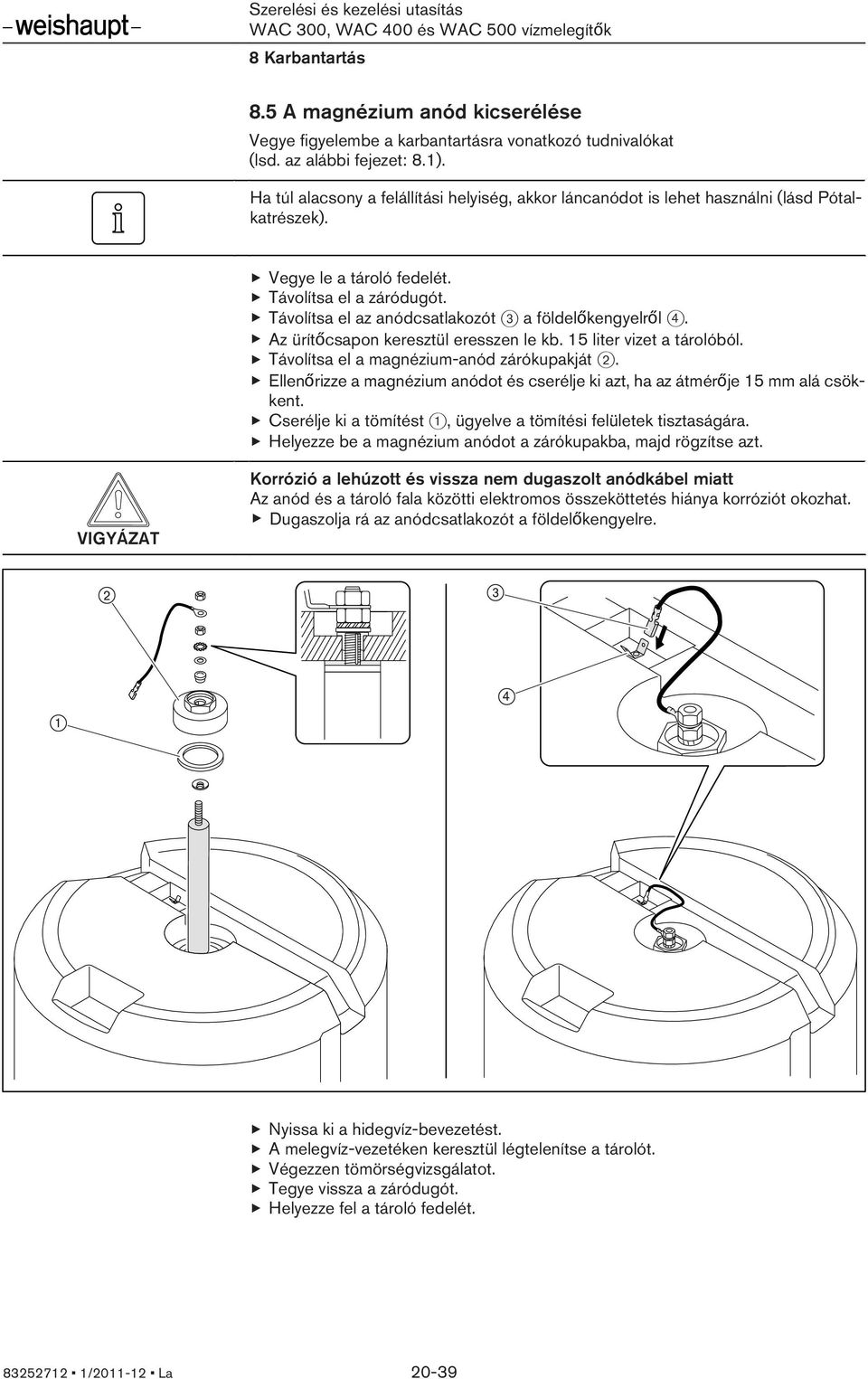

20 8 Karbantartás 8.5 A magnézium anód kicserélése Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). Ha túl alacsony a felállítási helyiség, akkor láncanódot is lehet használni (lásd Pótalkatrészek). Vegye le a tároló fedelét. Távolítsa el a záródugót. Távolítsa el az anódcsatlakozót 3 a földelőkengyelről 4. Az ürítőcsapon keresztül eresszen le kb. 15 liter vizet a tárolóból. Távolítsa el a magnézium-anód zárókupakját 2. Ellenőrizze a magnézium anódot és cserélje ki azt, ha az átmérője 15 mm alá csökkent. Cserélje ki a tömítést 1, ügyelve a tömítési felületek tisztaságára. Helyezze be a magnézium anódot a zárókupakba, majd rögzítse azt. VIGYÁZAT Korrózió a lehúzott és vissza nem dugaszolt anódkábel miatt Az anód és a tároló fala közötti elektromos összeköttetés hiánya korróziót okozhat. Dugaszolja rá az anódcsatlakozót a földelőkengyelre. Nyissa ki a hidegvíz-bevezetést. A melegvíz-vezetéken keresztül légtelenítse a tárolót. Végezzen tömörségvizsgálatot. Tegye vissza a záródugót. Helyezze fel a tároló fedelét / La 20-39

21 8 Karbantartás 8.6 A tároló burkolatának kicserélése Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). Távolítsa el az érzékelőt. Szükség esetén távolítsa el az elektromos fűtés csatlakozásait. WAC 300 és WAC 400 Csak a hátfal kicserélése esetén Szükség esetén távolítsa el a fűtővíz-, a használatimelegvíz- és a szolárvezetékek csatlakozásait. Vegye le a fedelet 1 a tárolóról. Távolítsa el a csavarokat, majd vegye le az elülső részt 4. Távolítsa el a csavarokat, majd vegye le a hátfalat 2. Távolítsa el a csavarokat, majd vegye le a jobb 3 és a bal oldali oldalsó részt 5. Fordított sorrendben szerelje fel a burkolatot. Helyezze el az érzékelőt és szükség esetén csatlakoztassa az elektromos fűtést / La 21-39

22 8 Karbantartás WAC 500 Vegye le a fedelet 1 a tárolóról. Kissé nyomja össze, majd akassza ki a zárólécet 1. Szerelje le a tárolóburkolatot. Szerelje fel az új burkolatot. Akassza be a zárólécet. Helyezze fel a tároló fedelét. Helyezze el az érzékelőt és szükség esetén csatlakoztassa az elektromos fűtést. Végezze el az üzembe helyezést (lsd. az alábbi fejezet: 6) / La 22-39

23 9 Hibakeresés 9 Hibakeresés Észlelt hiba A hiba oka A hiba elhárítása Tömítetlen a tároló. Hibás installálás. Ellenőrizze a biztonsági szelep működését és installálásának helyességét. Tömítetlen ellenőrző karima. Húzza utána a csavarokat. Cserélje ki a tömítést. Tömítetlen záródugó. Tömítse újra a záródugót. Csőcsatlakozások tömítetlenenek. Bontsa le, majd tömítse újra a csatlakozót. Tömítetlen tárolótartály. Értesítse a Weishaupt-vevőszolgálatot vagy a gyári képviseletet. A fűtési biztonsági szelep lefúvat, növekszik a nyomás a fűtési rendszerben. Állandóan csöpög a melegvízbiztonságiszelep. Rozsdás víz folyik a csapolószelepből. A tárolóban tömítetlen a fűtőfelület. A szelepülés nem tömített. Túl nagy a víznyomás. Korrodált vezetékhálózat. Szereléskor acélforgácsok kerültek a tárolóba. Korrózió alakult ki a tárolóban. Értesítse a Weishaupt-vevőszolgálatot vagy a gyári képviseletet. Ellenőrizze a szelepülést vízkövesedés szempontjából. Cserélje ki a biztonsági szelepet. Ellenőrizze a hidegvíz nyomását. Szükség esetén cserélje ki a nyomáscsökkentőt. Cserélje ki a korrodált alkatrészeket. Alaposan mossa át a vezetékeket és a tárolót. Az ellenőrző nyíláson keresztül távolítsa el a forgácsokat. Alaposan mossa át a vezetékeket és a tárolót. Nyissa ki az ellenőrző nyílást és vizsgálja meg a korrózió okozta károkat. Értesítse a Weishaupt-vevőszolgálatot vagy a gyári képviseletet. Túl hosszú a felfűtési idő Túl kicsi a primer oldali vízmennyiség. Állítsa be nagyobb teljesítmény-fokozatra a szivattyút, esetleg építsen be nagyobb szivattyút. Túl alacsony a primer hőmérséklet. Növelje a melegvíz-töltésnél szükséges előremenő-hőmérsékletet. Ellenőrizze a szabályozó beállítását. Hosszabbodik a felfűtési idő. Vízkőlerakódás alakult ki a hőcserélőben. Végezze el a fűtőfelület vízkőmentesítését. Elvízkövesedett az elektromos fűtés. Végezze el a fűtőelemek vízkőmentesítését vagy cserélje ki azokat. Túl alacsony a használati melegvíz hőmérséklete Túl korán kapcsol le a szabályozó. Nem elegendő a hőtermelő teljesítménye. Nagy víznyomásnál átcsap a hidegvíz. Ellenőrizze a szabályozást. Ellenőrizze és szükség esetén illessze a hőtermelő teljesítményét. Ellenőrizze a terelőlapot. Csökkentse a hidegvíz nyomását / La 23-39

24 9 Hibakeresés Észlelt hiba A hiba oka A hiba elhárítása Nem működik az elektromos fűtés. Nem világít a külső áramú anód LED-je. Pirosan villog a külső áramú anód LED-je. Nincs feszültségellátás. Nem kap feszültséget a fűtőelem. Nincs feszültségellátás. Hibás csatlakoztatás. Hibás az elektróda és a tároló közötti szigetelés. Ellenőrizze a feszültségellátást. Cserélje ki a külső F10 készülékbiztosítót. Ellenőrizze a biztonsági hőmérséklethatárolót, szükség esetén oldja a reteszelését, illetve cserélje ki. Ellenőrizze a melegvízhőmérsékletszabályozó kapcsolási funkcióját, és szükség esetén cserélje ki azt. Ellenőrizze a feszültségellátást. Ellenőrizze a csatlakozásokat. Leürített tárolónál ellenőrizze a szigetelést / La 24-39

25 10 Tartozékok 10 Tartozékok 10.1 Elektromos fűtés Ha egy tárolóba elektromos fűtést építenek be, akkor azt a DIN EN szabvány szerinti hőtermelőként kell elektromosan biztosítani. A következő elektromos fűtések építhetők be: Fűtőteljesítmény Rend. sz. Teljes hossz 4,0 kw (3 x 400 V~) mm 6,0 kw (3 x 400 V~) mm 3,0 kw francia exportra (230 V) mm Az elektromos fűtés beépítése Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). Az elektromos bekötést csak elektrotechnikai szakképzettségű személyzetnek szabad elvégeznie. Ennek során figyelembe kell venni a helyi előírásokat. VESZÉLY Életveszély áramütés miatt A feszültség alatt végzett munka áramütéshez vezethet. A munkák megkezdése előtt válassza le a készüléket a hálózatról. Biztosítsa illetéktelen visszakapcsolás ellen. VIGYÁZAT Túlhevülés okozta károsodás Megsérülhetnek a fűtőrudak. Az elektromos fűtés üzembe helyezése előtt töltse fel vízzel a tárolót / La 25-39

26 10 Tartozékok Ürítse le a tárolót. Vegye le a karimaburkolatot 3. Távolítsa el a vakkarimát 4 és a tömítést 5. Új tömítéssel ellátva helyezze be az elektromos fűtést, ügyelve a tömítési felületek tisztaságára. Átlósan húzza meg a csavarokat (40 ± 5 Nm). Töltse fel vízzel, majd légtelenítse a tárolót. Végezzen tömörségvizsgálatot. Csatlakoztassa az elektromos fűtést, majd húzza meg a kábeltömszelencét 6. Rögzítse a karimaburkolatot 3 a csavarokkal 2. Dugja vissza a beállítógombot 1. Készítse el a feszültségellátást. Állítsa be a hőmérsékletet. Fűtse fel a tárolót és ellenőrizze a lekapcsolási hőmérsékletet / La 26-39

27 10 Tartozékok Biztonsági hőmérséklet-határoló (STB) VESZÉLY Életveszély áramütés miatt A feszültség alatt végzett munka áramütéshez vezethet. A munkák megkezdése előtt válassza le a készüléket a hálózatról. Biztosítsa illetéktelen visszakapcsolás ellen. A biztonsági hőmérséklet-határoló meghibásodott hőmérséklet-vezérlő vagy szárazon történő üzem esetén lekapcsol. Hibák megszüntetése. Szigetelt csavarhúzóval működtesse a biztonsági hőmérséklet-határoló reteszoldó gombját 1. Ekkor a biztonsági hőmérséklet-határoló be van kapcsolva. Készítse el a feszültségellátást. Állítsa be a hőmérsékletet. Fűtse fel a tárolót és ellenőrizze a lekapcsolási hőmérsékletet / La 27-39

28 10 Tartozékok 10.2 Külső áramú anód VESZÉLY VIGYÁZAT Életveszély áramütés miatt A feszültség alatt végzett munka áramütéshez vezethet. A munkák megkezdése előtt válassza le a készüléket a hálózatról. Biztosítsa illetéktelen visszakapcsolás ellen. Gázfelgyülemlés okozta károsodás a tárolóban Külső áramú anóddal történő üzemeléskor gáz gyűlhet össze. Néha szikraképződés esetén ez kipufogáshoz vezethet. Károsodhat a berendezés. A külső áramú anódot 2 hónapnál hosszabb ideig ne üzemeltesse vízelvétel nélkül. A külső áramú anód csak feltöltött tároló esetén működik. Időnként ellenőrizze a tápegységen lévő jelzőlámpát. Gondoskodjon a rendszeres vízelvételről. A külső áramú anódot csak leürített tároló esetén válassza le az elektromos hálózatról / La 28-39

29 10 Tartozékok A külső áramú anód kicserélése Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). Húzza ki a külső áramú anód tápegységének 3 csatlakozóját. Az ürítőcsapon keresztül eresszen le kb. 15 liter vizet a tárolóból. Vegye le a tároló fedelét. Távolítsa el a záródugót. Távolítsa el az anód csatlakozókábelét 4. Vegye le a zárókupakot 2, majd távolítsa el a meghibásodott külső áramú anódot. Cserélje ki a tömítést 1, ügyelve a tömítési felületek tisztaságára. Helyezze be az új külső áramú anódot a zárókupakba. A külső áramú anódot tartalmazó zárókupakot rögzítse a tárolóban. VIGYÁZAT Korrózió hibásan csatlakoztatott anód miatt A hibásan csatlakoztatott külső áramú anód korrózióhoz vezet. Csatlakoztassa helyesen a kábelt 4. Nyissa ki a hidegvíz-bevezetést. A melegvíz-vezetéken keresztül légtelenítse a tárolót. Végezzen tömörségvizsgálatot. Tegye vissza a záródugót. Helyezze fel a tároló fedelét. Dugaszolja be a tápegység csatlakozóját. A tápegységen lévő jelzőlámpa zöld fénnyel világít / La 29-39

30 11 Pótalkatrészek 11 Pótalkatrészek ) 2) 2) 2) / La 30-39

31 11 Pótalkatrészek Tételszám Megnevezés Rend. sz Fedél WASol 310/410 típusú vízmelegítőkhöz WAC 500 polisztirol burkolata Lemezburkolat 1.03 Elülső rész WAC Elülső rész WAC Hátfal WAC Hátfal WAC Oldalsó rész, jobb WAC Oldalsó rész, jobb WAC Oldalsó rész, bal WAC Oldalsó rész, bal WAC Záródugó 25 x 95 x Záródugó 25 x 80, PU puha habszivacs Csavar M16 x Karimaburkolat WASol 310/ Karimaszigetelés WAS/WASol Csavar M12 x 25, DIN Vakkarima 180 x Karimatömítés 137,5 x 115 x / La 31-39

32 11 Pótalkatrészek ( ( / La 32-39

33 11 Pótalkatrészek Tételszám Megnevezés Rend. sz Kupak G Tömítés 42,5 x 57 x Magnézium védőanód (WAC 300) M8 x 33 x (WAC 400) M8 x 33 x (WAC 500) M8 x 33 x Láncanód M8 x 26 x Külső áramú anód 403 mm Önmetsző csavar Fogazott alátét Lapos csatlakozó Csatlakozóház Külső áramú anód csatlakozókábele Lapos csatlakozó 6,3, G típus (külső áramú anód) Hüvelyrugó érzékelőkhöz / La 33-39

34 11 Pótalkatrészek / La 34-39

35 11 Pótalkatrészek Tételszám Megnevezés Rend. sz Beállítófej ABS hőmérséklet-szabályozóhoz A karimaburkolat zárófedele Karimaburkolat, komplett Hőmérsékletszabályozó-határoló Fűtőrúd kompletten tömítéssel 1000 W 230 V W 400 V W 400 V Karimatömítés 137,5 x 115 x / La 35-39

36 12 Jegyzetek 12 Jegyzetek / La 36-39

37 12 Jegyzetek / La 37-39

38 12 Jegyzetek / La 38-39

39 13 Címszójegyzék Á Ártalmatlanítás... 7 B Billentési méret...11 Biztonsági hőmérséklet-határoló...27 Biztonsági intézkedések... 7 Biztonsági lefúvatószelep...13 Burkolat...21 C Csatlakozók...14 E Elektromos bekötés...25 Elektromos fűtés...25 Engedélyezési adatok... 9 G Gyártmányszám... 8 H Hibaelhárítás...23 Hőmérséklet...10 Tároló... 7 Tároló tisztítása... 18, 19 Tartozékok...25 Teljesítmény... 9 Típuskód... 8 Típustábla... 8 Tisztítás... 18, 19 Tömeg...11 Ú Újrahasznosítás...10 Ű Űrtartalom...11 Ü Ürítőcsap...13 Üzembe helyezés...15 Üzemen kívül helyezés...16 Üzemi hőmérséklet...10 Üzemi nyomás...10 V Vízcsatlakozás...13 J Jótállás... 6 K Karbantartás...17 Karbantartási intervallum...17 Készenléti veszteség... 9 Környezeti feltételek...10 Környezeti sajátosságok...10 Külső áramú anód... 28, 29 M Magnézium anód...20 Méretek...11 Minimális helyiségmagasság...12 Minimális szabad távköz...12 Műszaki adatok... 9 N Nyomásveszteség... 9 S Sorozatszám... 8 Szállítás...10 Szavatosság... 6 Szerelés...12 T Tárolás / La 39-39
