Szerelési és kezelési utasítás. WAP 115 vízmelegítő (WTC-OW kazánokhoz) /

Átírás

1 /

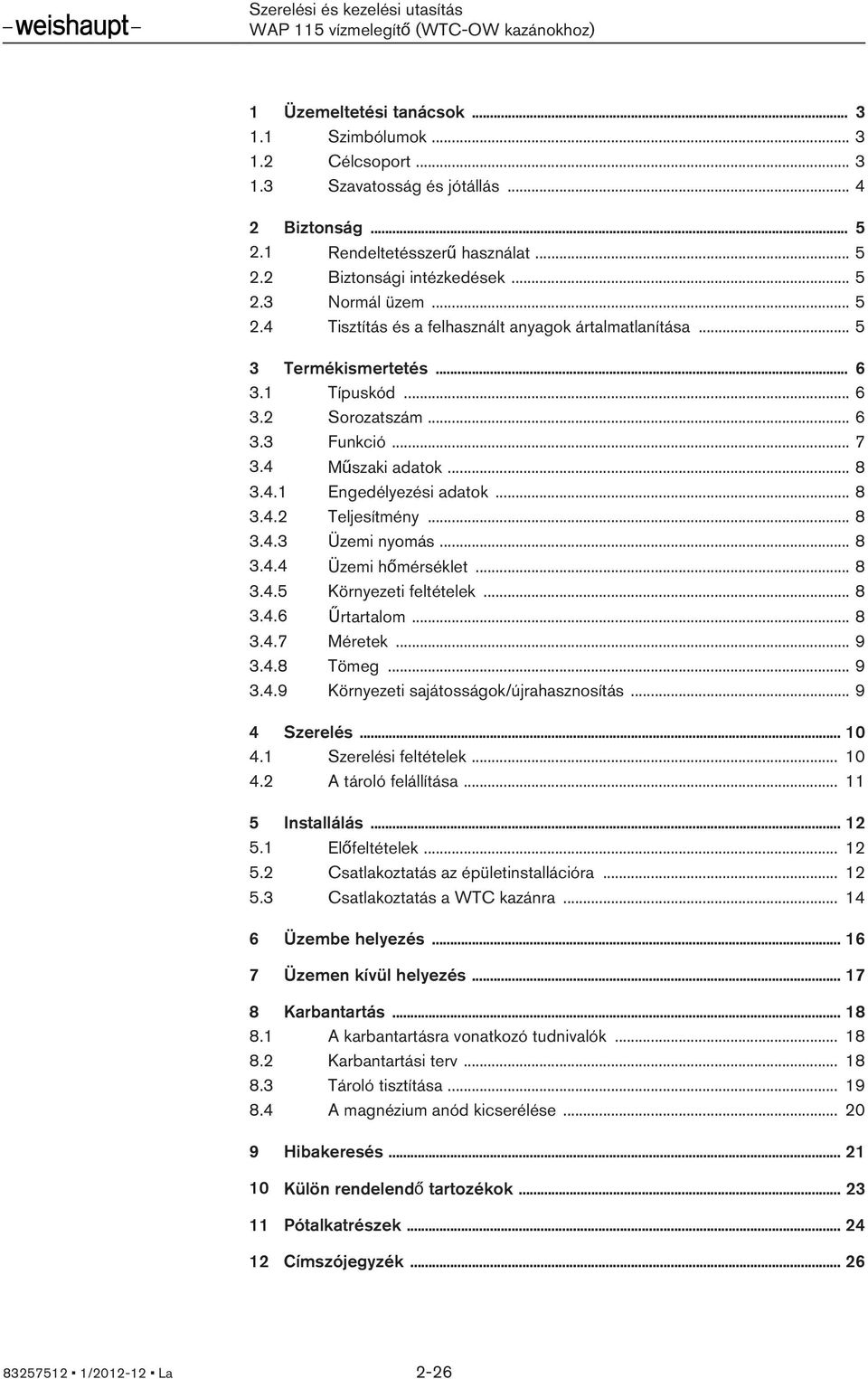

2 1 Üzemeltetési tanácsok Szimbólumok Célcsoport Szavatosság és jótállás Biztonság Rendeltetésszerű használat Biztonsági intézkedések Normál üzem Tisztítás és a felhasznált anyagok ártalmatlanítása Termékismertetés Típuskód Sorozatszám Funkció Műszaki adatok Engedélyezési adatok Teljesítmény Üzemi nyomás Üzemi hőmérséklet Környezeti feltételek Űrtartalom Méretek Tömeg Környezeti sajátosságok/újrahasznosítás Szerelés Szerelési feltételek A tároló felállítása Installálás Előfeltételek Csatlakoztatás az épületinstallációra Csatlakoztatás a WTC kazánra Üzembe helyezés Üzemen kívül helyezés Karbantartás A karbantartásra vonatkozó tudnivalók Karbantartási terv Tároló tisztítása A magnézium anód kicserélése Hibakeresés Külön rendelendő tartozékok Pótalkatrészek Címszójegyzék / La 2-26

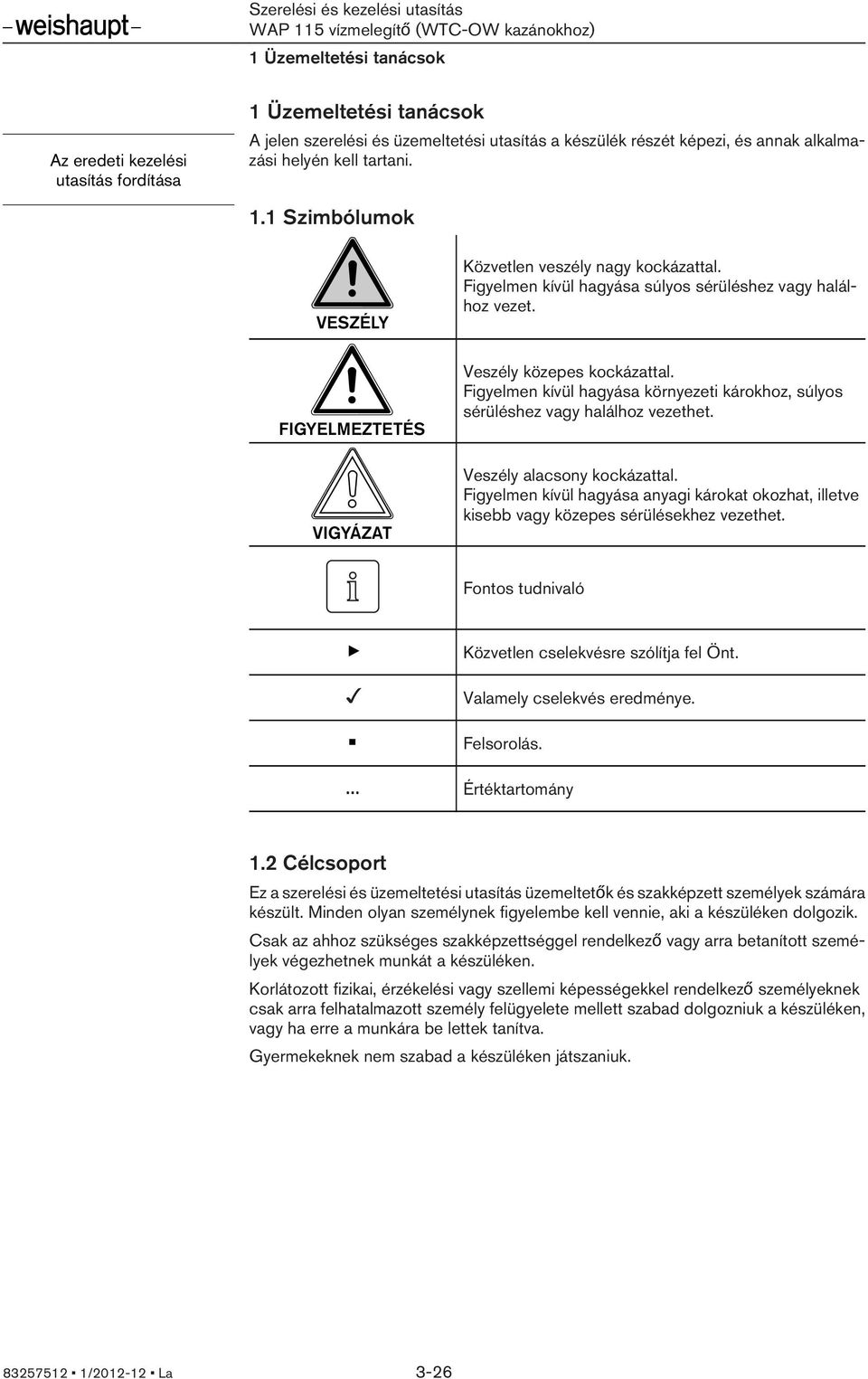

3 1 Üzemeltetési tanácsok Az eredeti kezelési utasítás fordítása 1 Üzemeltetési tanácsok A jelen szerelési és üzemeltetési utasítás a készülék részét képezi, és annak alkalmazási helyén kell tartani. 1.1 Szimbólumok VESZÉLY Közvetlen veszély nagy kockázattal. Figyelmen kívül hagyása súlyos sérüléshez vagy halálhoz vezet. FIGYELMEZTETÉS VIGYÁZAT Veszély közepes kockázattal. Figyelmen kívül hagyása környezeti károkhoz, súlyos sérüléshez vagy halálhoz vezethet. Veszély alacsony kockázattal. Figyelmen kívül hagyása anyagi károkat okozhat, illetve kisebb vagy közepes sérülésekhez vezethet. Fontos tudnivaló Közvetlen cselekvésre szólítja fel Önt. Valamely cselekvés eredménye. Felsorolás. Értéktartomány 1.2 Célcsoport Ez a szerelési és üzemeltetési utasítás üzemeltetők és szakképzett személyek számára készült. Minden olyan személynek figyelembe kell vennie, aki a készüléken dolgozik. Csak az ahhoz szükséges szakképzettséggel rendelkező vagy arra betanított személyek végezhetnek munkát a készüléken. Korlátozott fizikai, érzékelési vagy szellemi képességekkel rendelkező személyeknek csak arra felhatalmazott személy felügyelete mellett szabad dolgozniuk a készüléken, vagy ha erre a munkára be lettek tanítva. Gyermekeknek nem szabad a készüléken játszaniuk / La 3-26

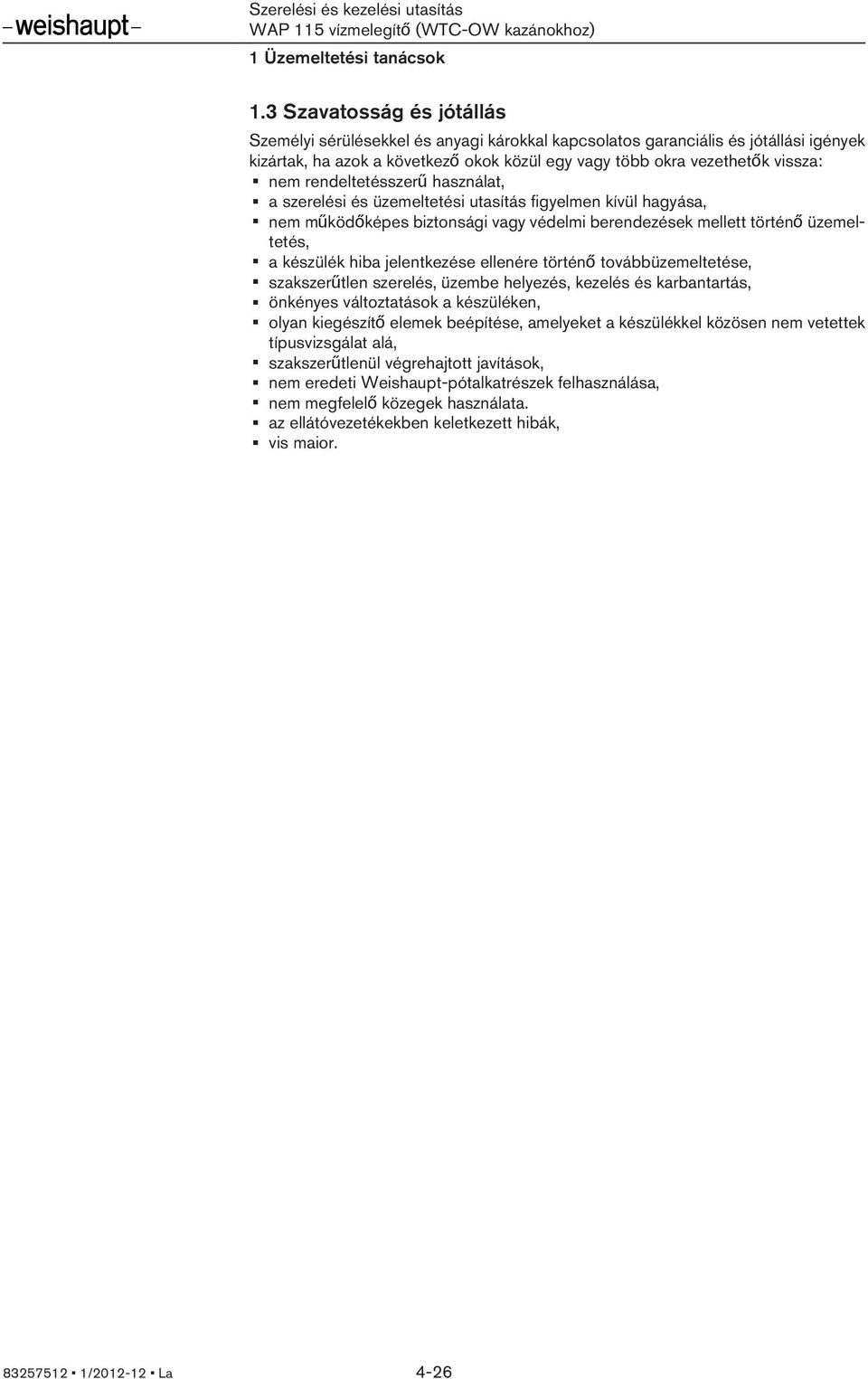

4 1 Üzemeltetési tanácsok 1.3 Szavatosság és jótállás Személyi sérülésekkel és anyagi károkkal kapcsolatos garanciális és jótállási igények kizártak, ha azok a következő okok közül egy vagy több okra vezethetők vissza: nem rendeltetésszerű használat, a szerelési és üzemeltetési utasítás figyelmen kívül hagyása, nem működőképes biztonsági vagy védelmi berendezések mellett történő üzemeltetés, a készülék hiba jelentkezése ellenére történő továbbüzemeltetése, szakszerűtlen szerelés, üzembe helyezés, kezelés és karbantartás, önkényes változtatások a készüléken, olyan kiegészítő elemek beépítése, amelyeket a készülékkel közösen nem vetettek típusvizsgálat alá, szakszerűtlenül végrehajtott javítások, nem eredeti Weishaupt-pótalkatrészek felhasználása, nem megfelelő közegek használata. az ellátóvezetékekben keletkezett hibák, vis maior / La 4-26

5 2 Biztonság 2 Biztonság 2.1 Rendeltetésszerű használat A tároló alkalmas: az ivóvíz-rendeletnek megfelelő hálózati ivóvíz felmelegítésére, VDI 2035 szerinti fűtővízhez. A készüléket csak zárt helyiségekben szabad üzemeltetni. A felállítási helyiségnek meg kell felelnie a helyi rendelkezéseknek és fagymentesnek kell lennie. A szakszerűtlen használat: veszélyeztetheti a rendszert használó vagy más személyek testi épségét és életét, károsíthatja a készüléket vagy más anyagi javakat. 2.2 Biztonsági intézkedések A biztonság szempontjából lényeges hibákat haladéktalanul meg kell szüntetni. 2.3 Normál üzem A készüléken lévő valamennyi felirati táblát olvasható állapotban kell tartani. A megadott időszakonként végezze el az előírt beállítási, karbantartási és ellenőrzési munkákat. 2.4 Tisztítás és a felhasznált anyagok ártalmatlanítása A készülék tisztításához használt anyagokat szakszerűen és környezetkímélő módon kell kezelni és ártalmatlanítani. Ennek során figyelembe kell venni a helyi előírásokat / La 5-26

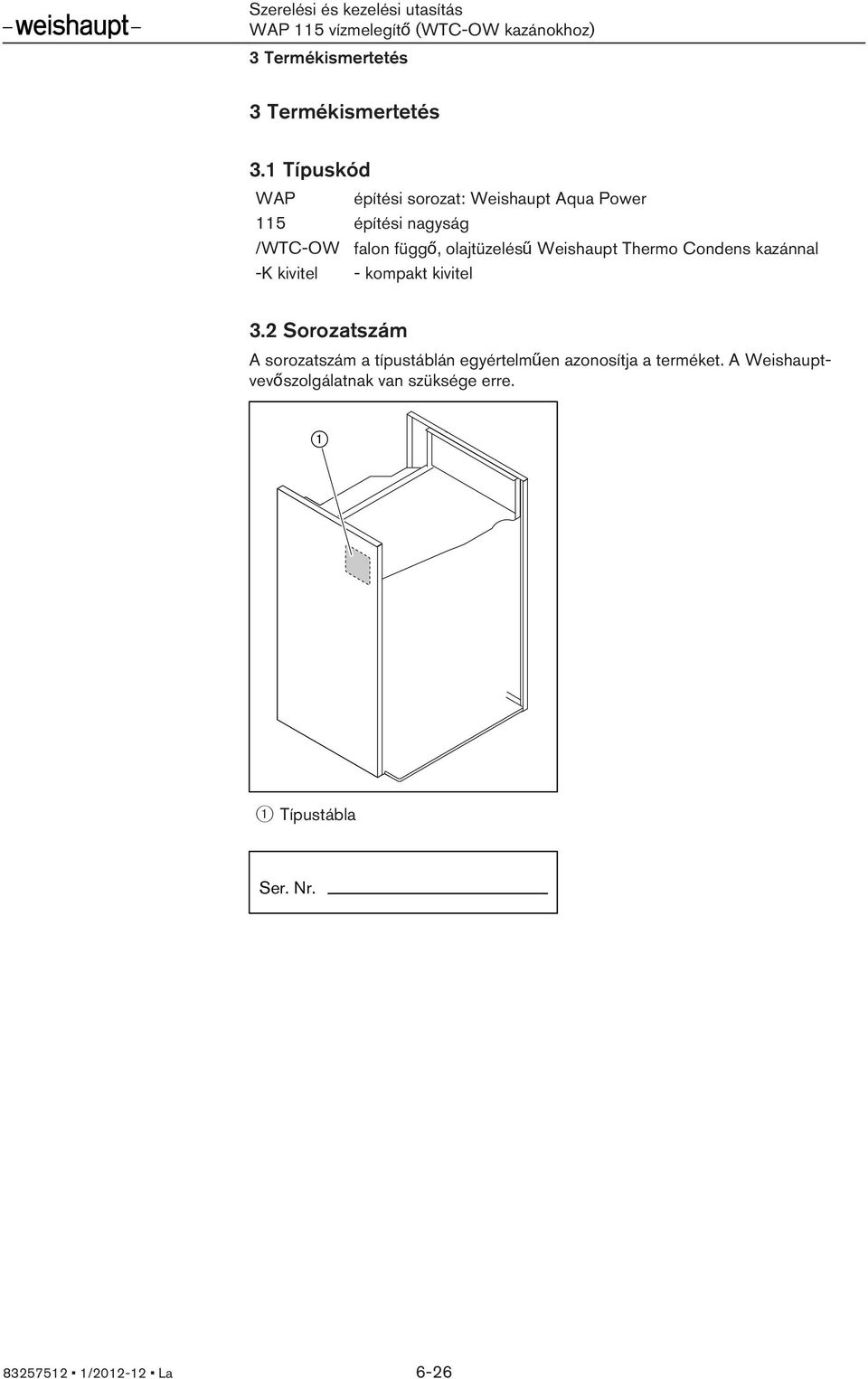

6 3 Termékismertetés 3 Termékismertetés 3.1 Típuskód WAP építési sorozat: Weishaupt Aqua Power 115 építési nagyság /WTC-OW falon függő, olajtüzelésű Weishaupt Thermo Condens kazánnal -K kivitel - kompakt kivitel 3.2 Sorozatszám A sorozatszám a típustáblán egyértelműen azonosítja a terméket. A Weishauptvevőszolgálatnak van szüksége erre. 1 Típustábla Ser. Nr / La 6-26

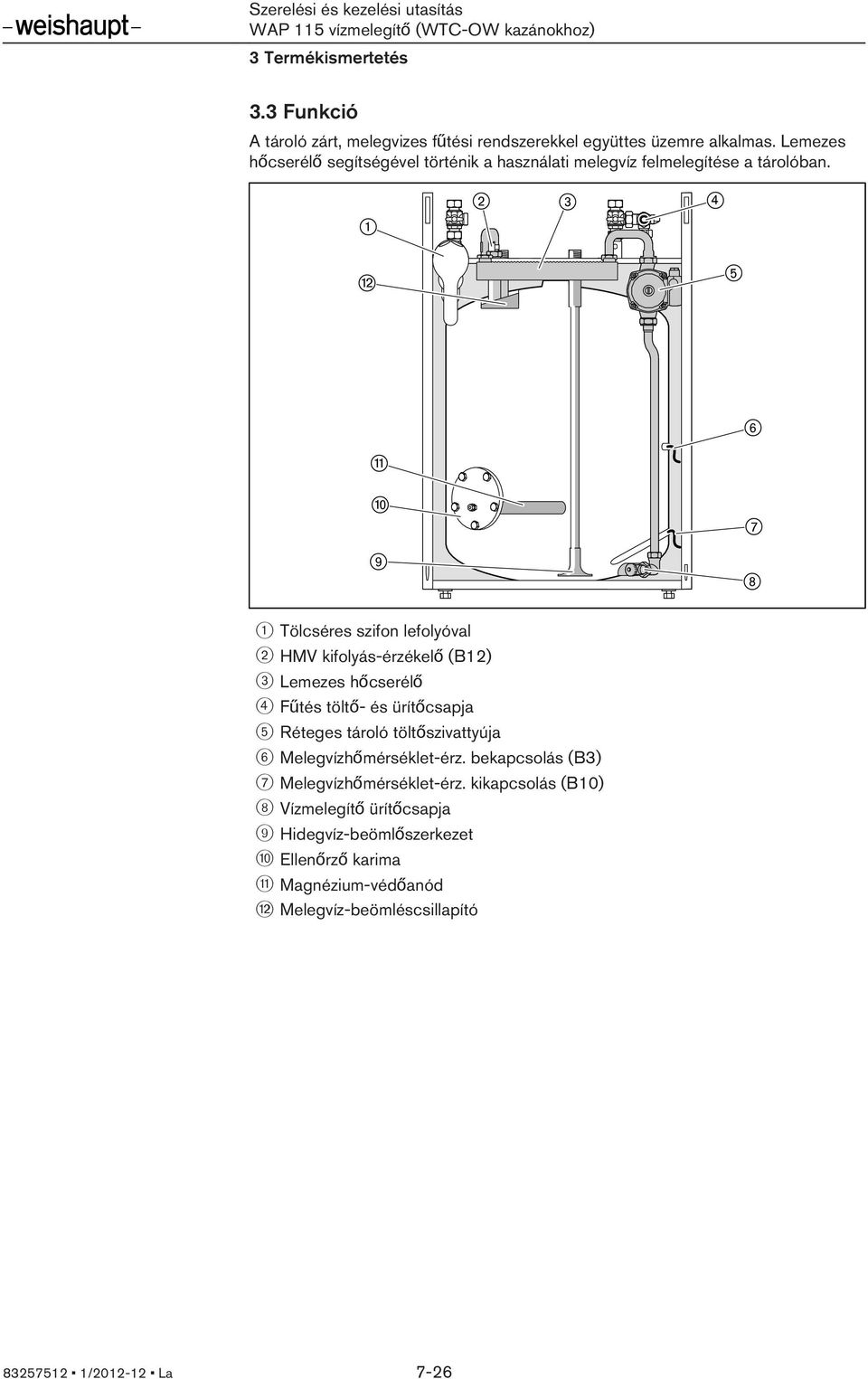

7 3 Termékismertetés 3.3 Funkció A tároló zárt, melegvizes fűtési rendszerekkel együttes üzemre alkalmas. Lemezes hőcserélő segítségével történik a használati melegvíz felmelegítése a tárolóban. 1 Tölcséres szifon lefolyóval 2 HMV kifolyás-érzékelő (B12) 3 Lemezes hőcserélő 4 Fűtés töltő- és ürítőcsapja 5 Réteges tároló töltőszivattyúja 6 Melegvízhőmérséklet-érz. bekapcsolás (B3) 7 Melegvízhőmérséklet-érz. kikapcsolás (B10) 8 Vízmelegítő ürítőcsapja 9 Hidegvíz-beömlőszerkezet 0 Ellenőrző karima q Magnézium-védőanód w Melegvíz-beömléscsillapító / La 7-26

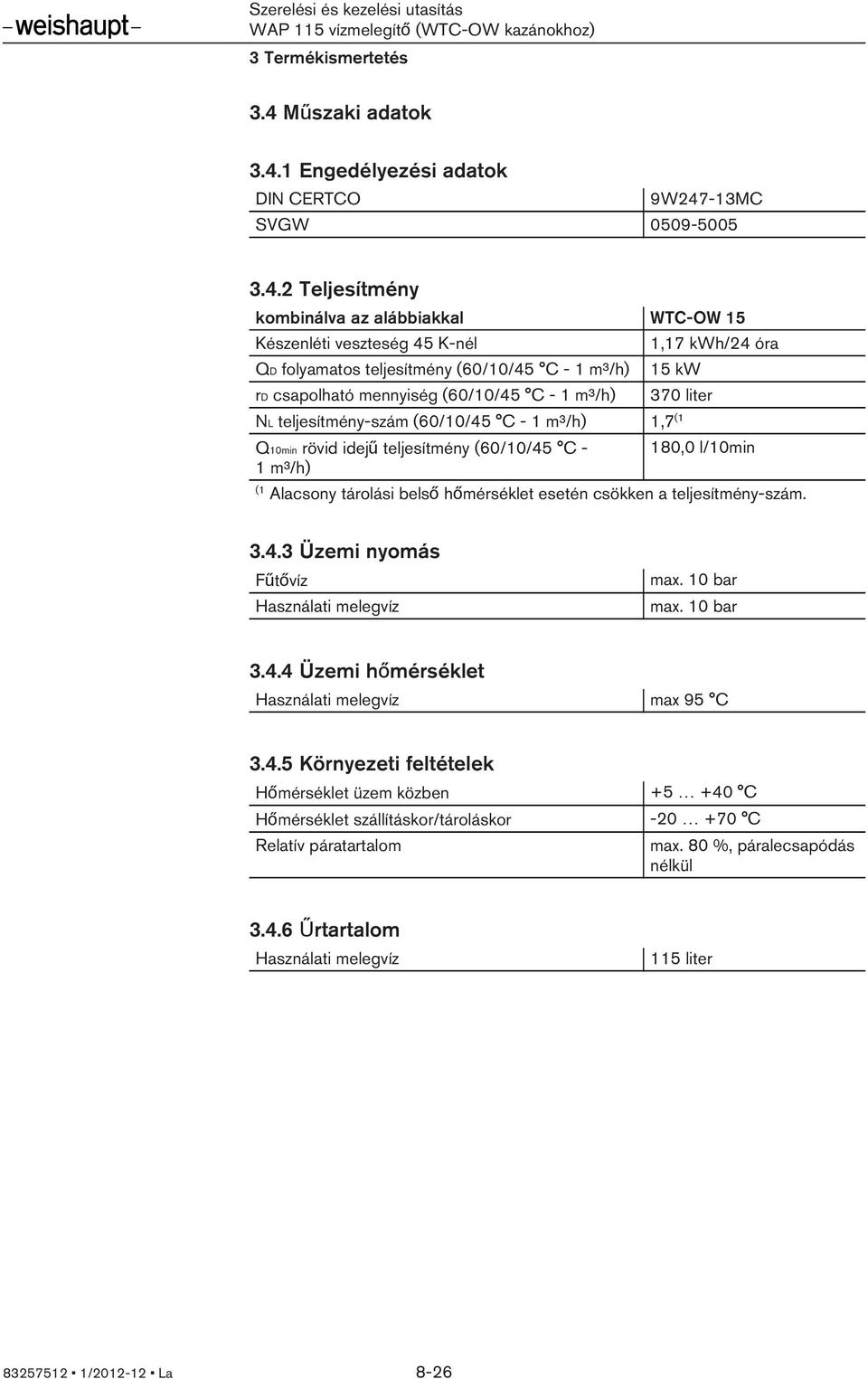

8 3 Termékismertetés 3.4 Műszaki adatok Engedélyezési adatok DIN CERTCO 9W247-13MC SVGW Teljesítmény kombinálva az alábbiakkal WTC-OW 15 Készenléti veszteség 45 K-nél QD folyamatos teljesítmény (60/10/45 C - 1 m³/h) rd csapolható mennyiség (60/10/45 C - 1 m³/h) 1,17 kwh/24 óra 15 kw 370 liter NL teljesítmény-szám (60/10/45 C - 1 m³/h) 1,7 (1 Q10min rövid idejű teljesítmény (60/10/45 C - 1 m³/h) 180,0 l/10min (1 Alacsony tárolási belső hőmérséklet esetén csökken a teljesítmény-szám Üzemi nyomás Fűtővíz Használati melegvíz max. 10 bar max. 10 bar Üzemi hőmérséklet Használati melegvíz max 95 C Környezeti feltételek Hőmérséklet üzem közben C Hőmérséklet szállításkor/tároláskor C Relatív páratartalom max. 80 %, páralecsapódás nélkül Űrtartalom Használati melegvíz 115 liter / La 8-26

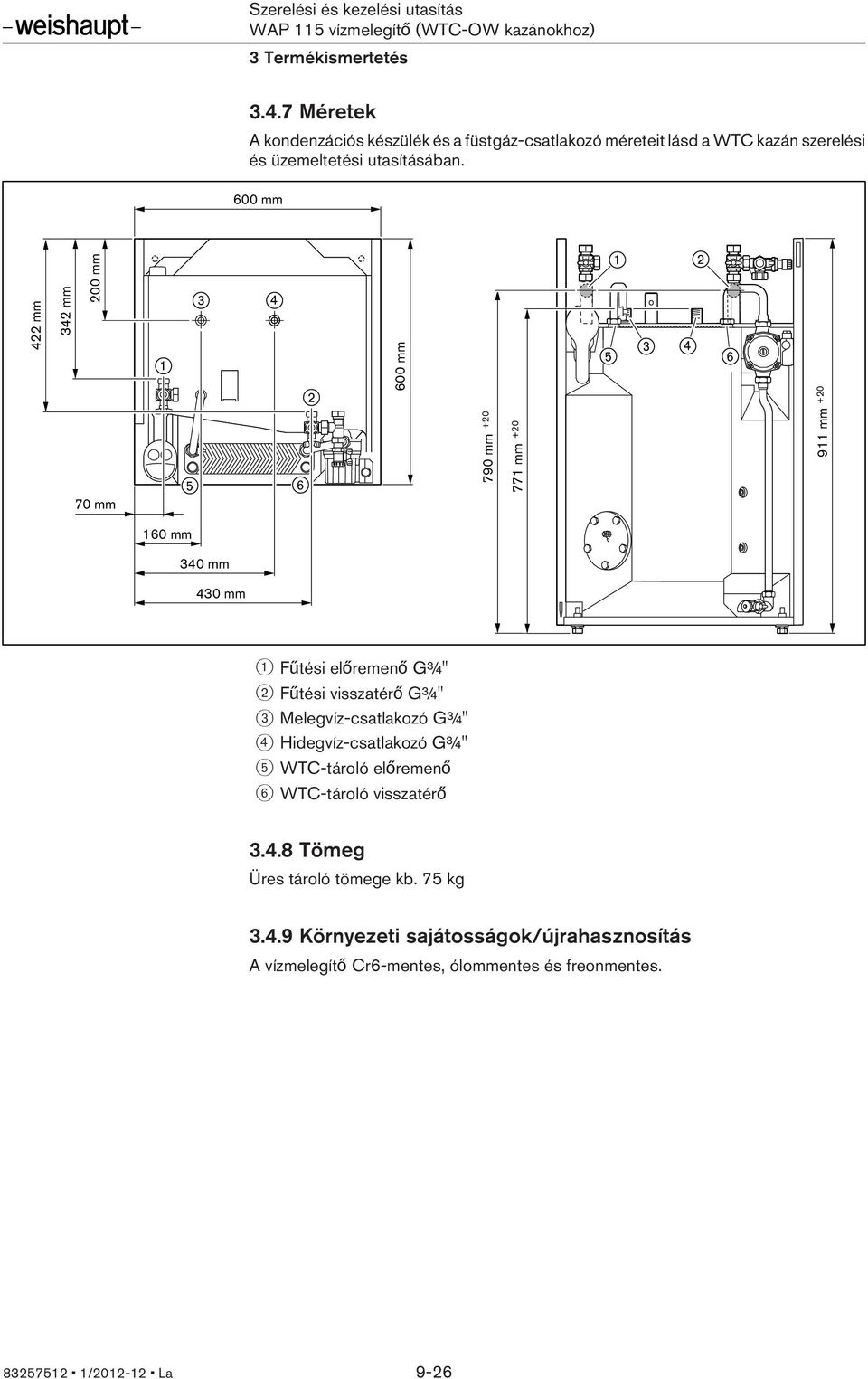

9 3 Termékismertetés Méretek A kondenzációs készülék és a füstgáz-csatlakozó méreteit lásd a WTC kazán szerelési és üzemeltetési utasításában. 600 mm 422 mm 342 mm 200 mm 70 mm 600 mm 790 mm mm mm mm 340 mm 430 mm 1 Fűtési előremenő G¾" 2 Fűtési visszatérő G¾" 3 Melegvíz-csatlakozó G¾" 4 Hidegvíz-csatlakozó G¾" 5 WTC-tároló előremenő 6 WTC-tároló visszatérő Tömeg Üres tároló tömege kb. 75 kg Környezeti sajátosságok/újrahasznosítás A vízmelegítő Cr6-mentes, ólommentes és freonmentes / La 9-26

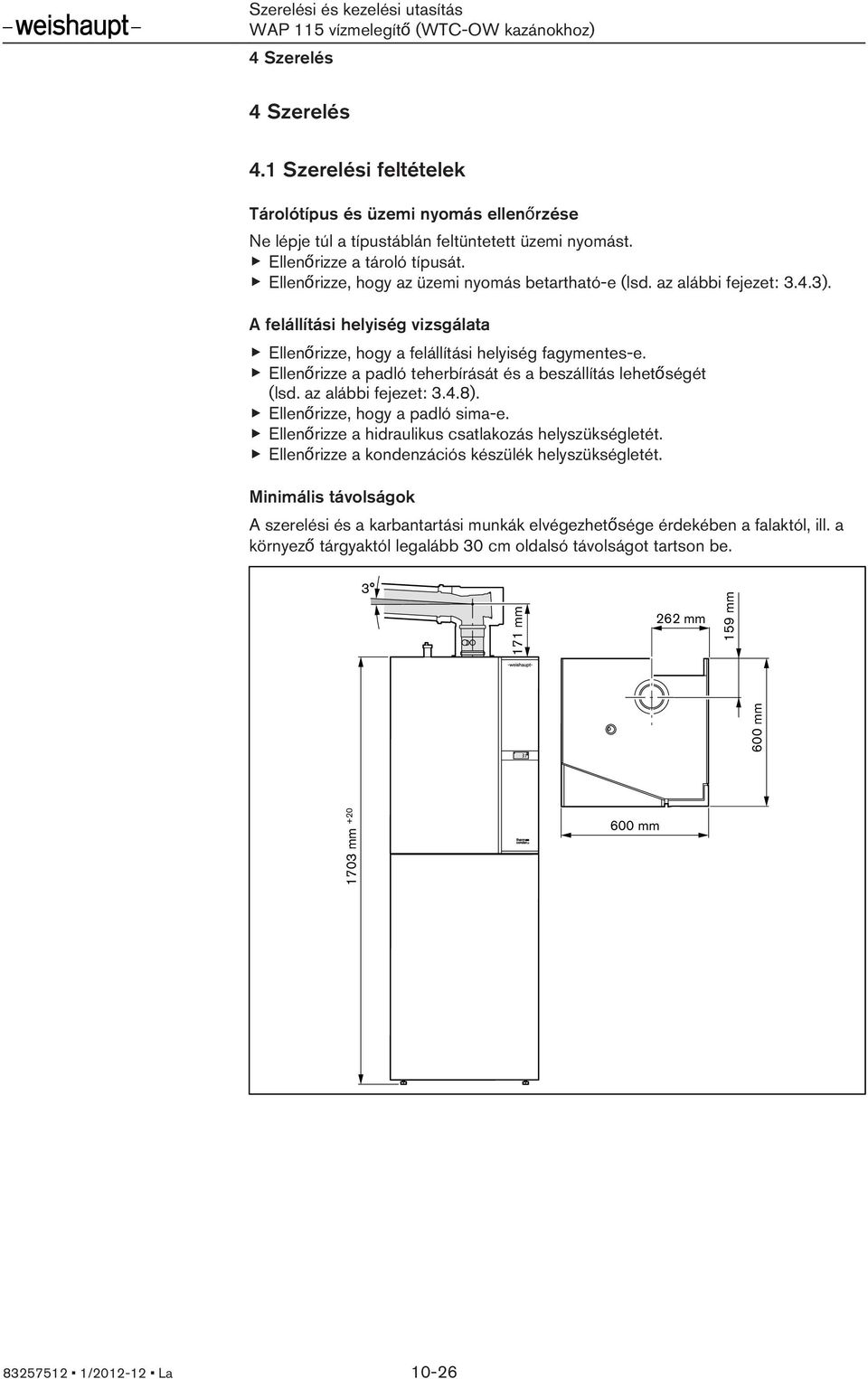

10 4 Szerelés 4 Szerelés 4.1 Szerelési feltételek Tárolótípus és üzemi nyomás ellenőrzése Ne lépje túl a típustáblán feltüntetett üzemi nyomást. Ellenőrizze a tároló típusát. Ellenőrizze, hogy az üzemi nyomás betartható-e (lsd. az alábbi fejezet: 3.4.3). A felállítási helyiség vizsgálata Ellenőrizze, hogy a felállítási helyiség fagymentes-e. Ellenőrizze a padló teherbírását és a beszállítás lehetőségét (lsd. az alábbi fejezet: 3.4.8). Ellenőrizze, hogy a padló sima-e. Ellenőrizze a hidraulikus csatlakozás helyszükségletét. Ellenőrizze a kondenzációs készülék helyszükségletét. Minimális távolságok A szerelési és a karbantartási munkák elvégezhetősége érdekében a falaktól, ill. a környező tárgyaktól legalább 30 cm oldalsó távolságot tartson be mm 262 mm 600 mm 159 mm 1703 mm mm / La 10-26

11 4 Szerelés 4.2 A tároló felállítása A szállítási biztosító eltávolítása Kompletten távolítsa el a szállítási biztosító csavarjait. Az elülső borítás eltávolítása Húzza előre, majd a vezetőnyílásokból emelje ki az elülső borítást. A kondenzátum-tömlő fektetése Úgy fektesse a kondenzvíz-tömlőt, hogy ne képződhessenek vízzsákok (szifonhatás) és a kondenzvíz akadálytalanul lefolyhasson. Vezesse a kondenzvíz-tömlőt a kondenzvíz-elvezetőhöz. Állítsa be pontos pozícióba és igazítsa be a tárolót. Állítsa be pontos pozícióba a tárolót. A talpcsavarok segítségével állítsa be függőlegesen a tárolót A talpcsavarok beállítási tartománya: mm / La 11-26

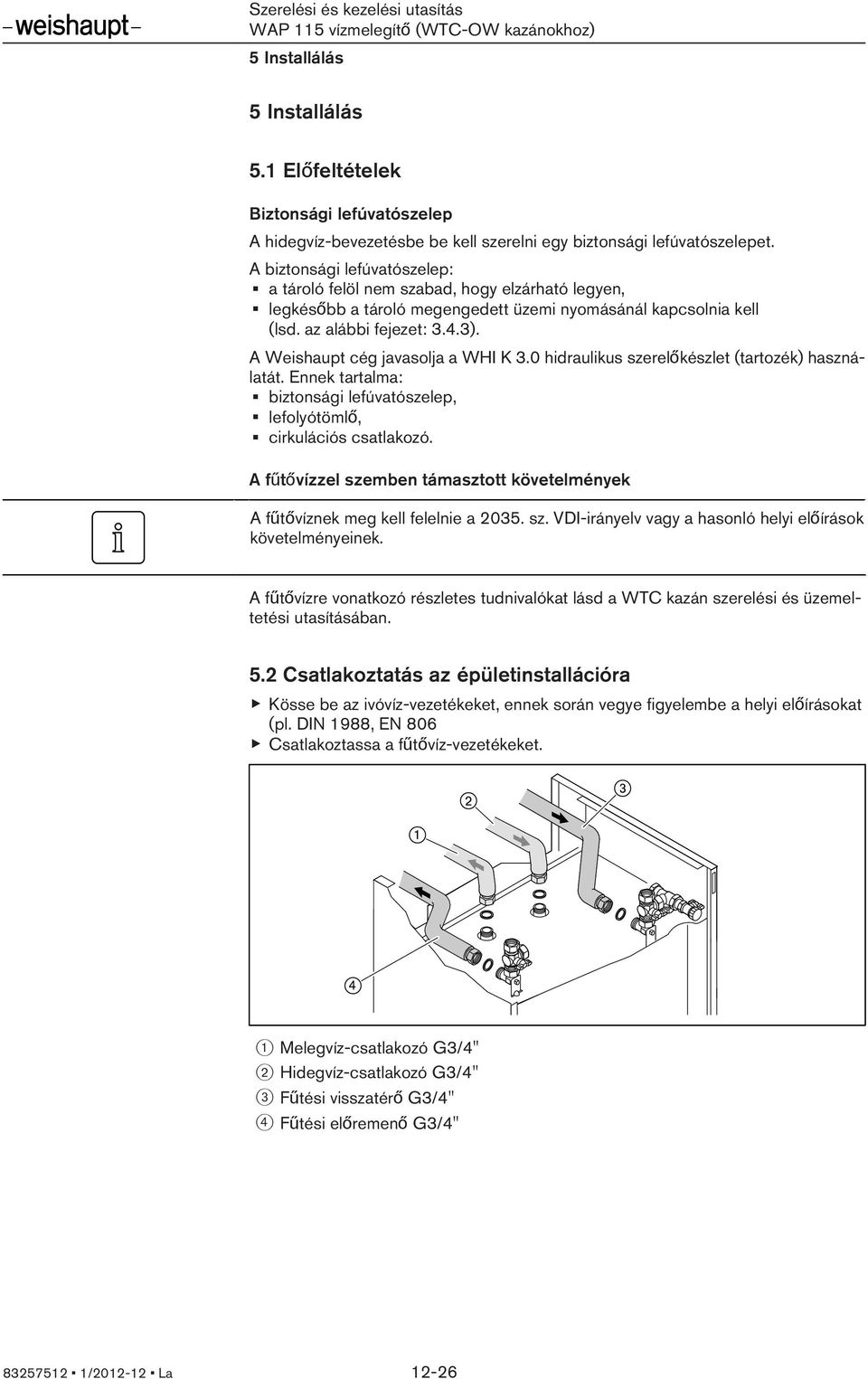

12 5 Installálás 5 Installálás 5.1 Előfeltételek Biztonsági lefúvatószelep A hidegvíz-bevezetésbe be kell szerelni egy biztonsági lefúvatószelepet. A biztonsági lefúvatószelep: a tároló felöl nem szabad, hogy elzárható legyen, legkésőbb a tároló megengedett üzemi nyomásánál kapcsolnia kell (lsd. az alábbi fejezet: 3.4.3). A Weishaupt cég javasolja a WHI K 3.0 hidraulikus szerelőkészlet (tartozék) használatát. Ennek tartalma: biztonsági lefúvatószelep, lefolyótömlő, cirkulációs csatlakozó. A fűtővízzel szemben támasztott követelmények A fűtővíznek meg kell felelnie a sz. VDI-irányelv vagy a hasonló helyi előírások követelményeinek. A fűtővízre vonatkozó részletes tudnivalókat lásd a WTC kazán szerelési és üzemeltetési utasításában. 5.2 Csatlakoztatás az épületinstallációra Kösse be az ivóvíz-vezetékeket, ennek során vegye figyelembe a helyi előírásokat (pl. DIN 1988, EN 806 Csatlakoztassa a fűtővíz-vezetékeket. 1 Melegvíz-csatlakozó G3/4" 2 Hidegvíz-csatlakozó G3/4" 3 Fűtési visszatérő G3/4" 4 Fűtési előremenő G3/4" / La 12-26

13 5 Installálás A fűtési hálózat feltöltése Kösse össze a fűtési előremenőt a lefolyóval, majd nyissa ki a golyóscsapot 1. Tömítetten zárja el a fűtési visszatérőt 2. Nyissa ki a fűtési visszatérő golyóscsapját 4. Csatlakoztassa a tömlőt a fűtési töltőcsapra, majd nyissa ki a fűtési töltőcsapot 3. Legalább a fűtési rendszer űrtartalma 2-szeresének megfelelő mennyiségű vízzel mossa át a rendszert. Ezzel eltávolíthatók a szilárd részecskék. Zárja el a fűtési töltőcsapot 3. Nyissa ki a fűtési visszatérő golyóscsapját 4, majd távolítsa el az elzárót. Zárja el a fűtési előremenő golyóscsapját 1, majd távolítsa el a lefolyóhoz menő összekötőt. Alulról felfelé légtelenítse a fűtési rendszert. Tároló feltöltése Nyissa ki az épületben lévő melegvízcsapot. Nyissa ki a hidegvíz-bevezetés elzárócsapját. Lezajlik a tároló feltöltése. Ismét zárja el a melegvízcsapot. Nyomásellenőrzés Végezze el az installáció nyomásellenőrzését, mielőtt ráhelyezné a kondenzációs készüléket a tárolóra. A csatlakozások esetleges tömítetlenségei esetén a megfelelő helyek könnyebben elérhetők / La 13-26

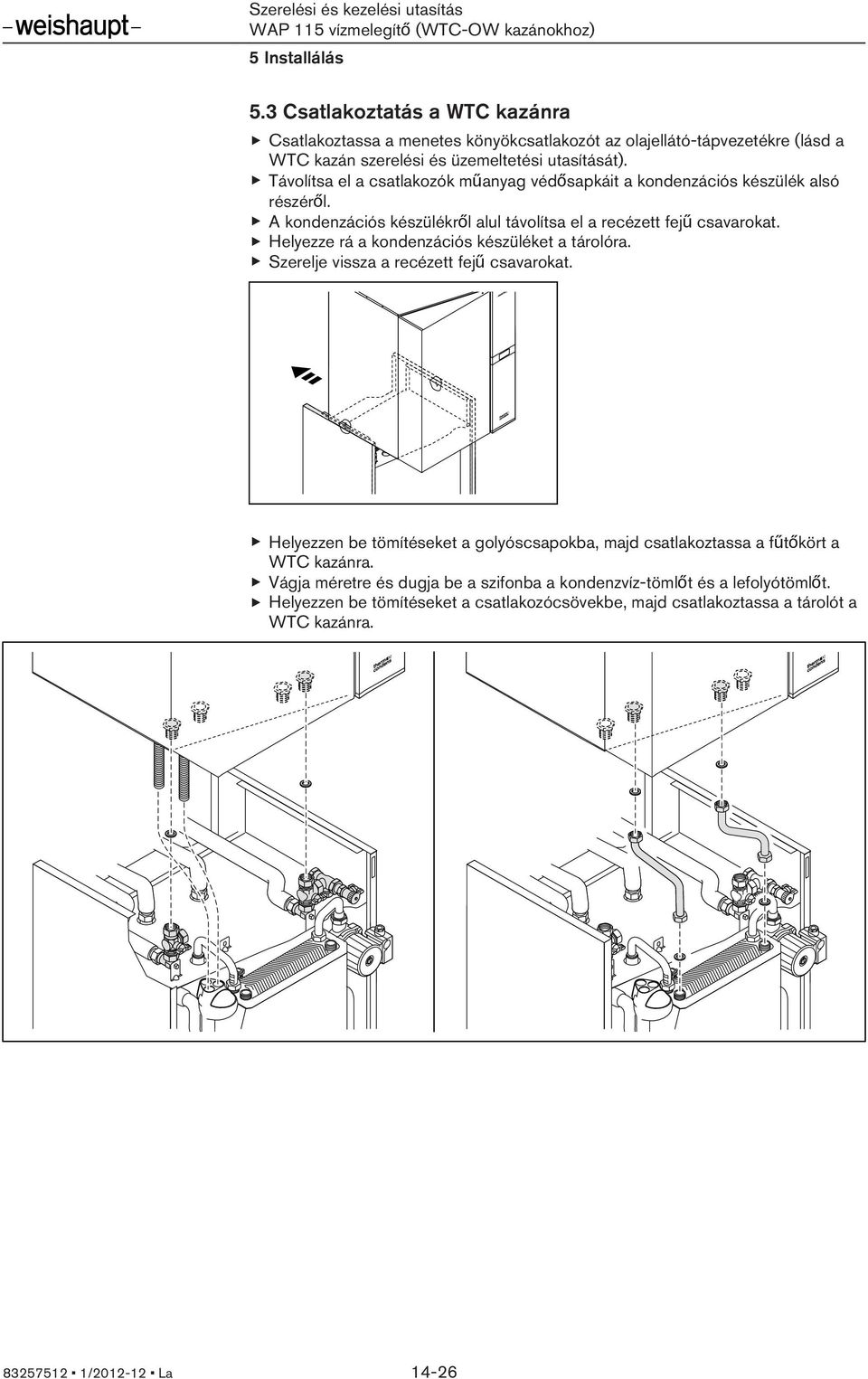

14 5 Installálás 5.3 Csatlakoztatás a WTC kazánra Csatlakoztassa a menetes könyökcsatlakozót az olajellátó-tápvezetékre (lásd a WTC kazán szerelési és üzemeltetési utasítását). Távolítsa el a csatlakozók műanyag védősapkáit a kondenzációs készülék alsó részéről. A kondenzációs készülékről alul távolítsa el a recézett fejű csavarokat. Helyezze rá a kondenzációs készüléket a tárolóra. Szerelje vissza a recézett fejű csavarokat. Helyezzen be tömítéseket a golyóscsapokba, majd csatlakoztassa a fűtőkört a WTC kazánra. Vágja méretre és dugja be a szifonba a kondenzvíz-tömlőt és a lefolyótömlőt. Helyezzen be tömítéseket a csatlakozócsövekbe, majd csatlakoztassa a tárolót a WTC kazánra / La 14-26

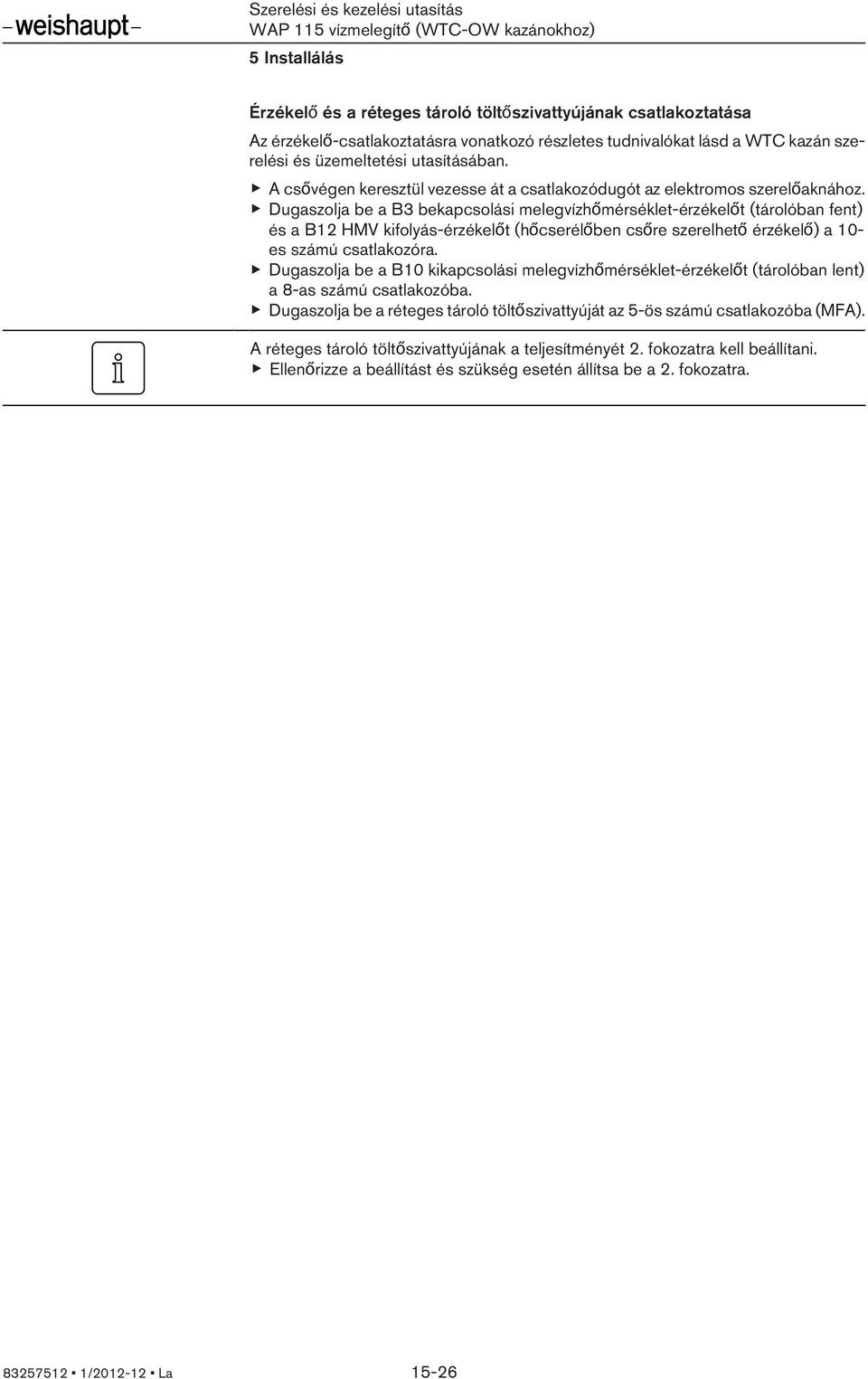

15 5 Installálás Érzékelő és a réteges tároló töltőszivattyújának csatlakoztatása Az érzékelő-csatlakoztatásra vonatkozó részletes tudnivalókat lásd a WTC kazán szerelési és üzemeltetési utasításában. A csővégen keresztül vezesse át a csatlakozódugót az elektromos szerelőaknához. Dugaszolja be a B3 bekapcsolási melegvízhőmérséklet-érzékelőt (tárolóban fent) és a B12 HMV kifolyás-érzékelőt (hőcserélőben csőre szerelhető érzékelő) a 10- es számú csatlakozóra. Dugaszolja be a B10 kikapcsolási melegvízhőmérséklet-érzékelőt (tárolóban lent) a 8-as számú csatlakozóba. Dugaszolja be a réteges tároló töltőszivattyúját az 5-ös számú csatlakozóba (MFA). A réteges tároló töltőszivattyújának a teljesítményét 2. fokozatra kell beállítani. Ellenőrizze a beállítást és szükség esetén állítsa be a 2. fokozatra / La 15-26

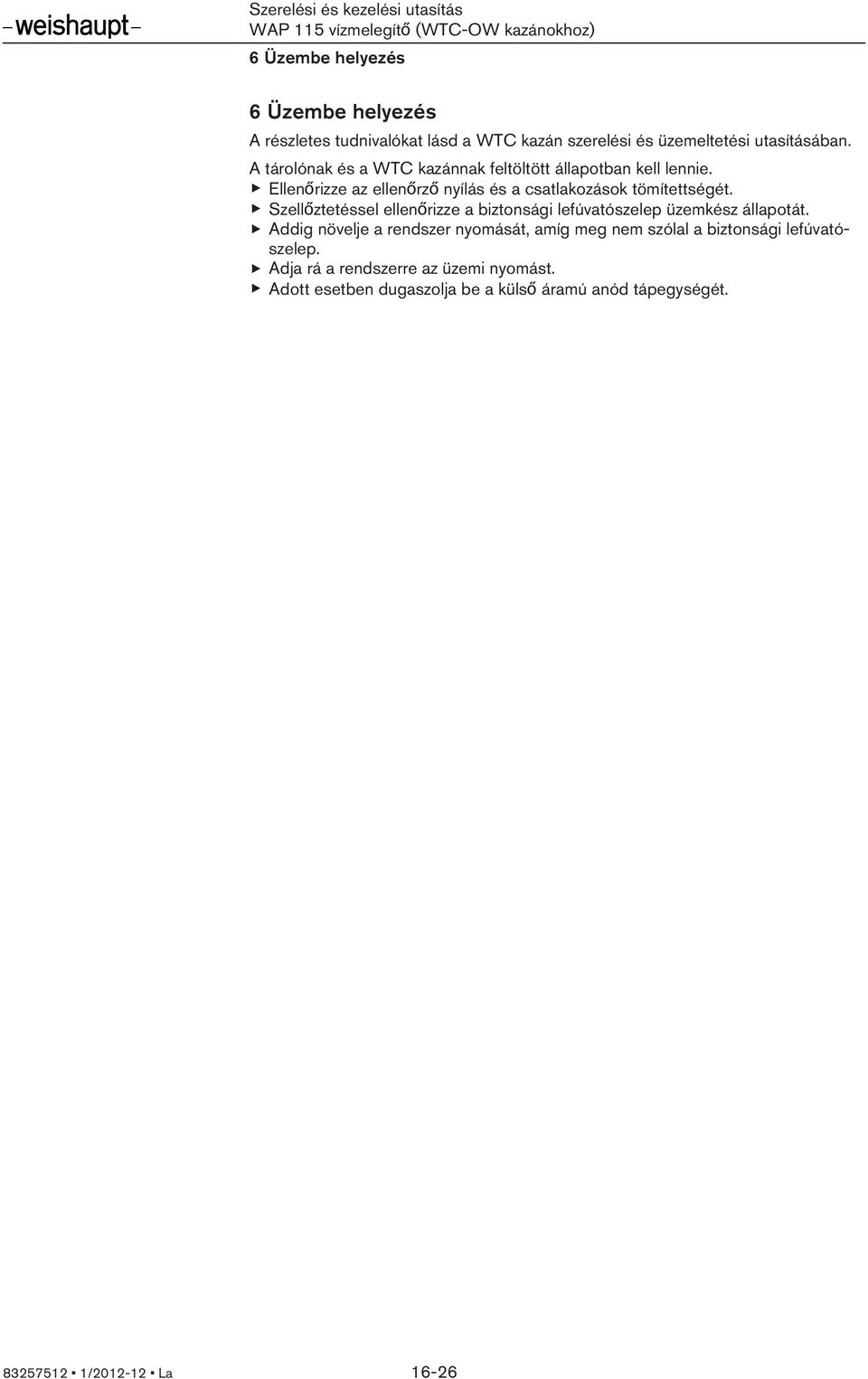

16 6 Üzembe helyezés 6 Üzembe helyezés A részletes tudnivalókat lásd a WTC kazán szerelési és üzemeltetési utasításában. A tárolónak és a WTC kazánnak feltöltött állapotban kell lennie. Ellenőrizze az ellenőrző nyílás és a csatlakozások tömítettségét. Szellőztetéssel ellenőrizze a biztonsági lefúvatószelep üzemkész állapotát. Addig növelje a rendszer nyomását, amíg meg nem szólal a biztonsági lefúvatószelep. Adja rá a rendszerre az üzemi nyomást. Adott esetben dugaszolja be a külső áramú anód tápegységét / La 16-26

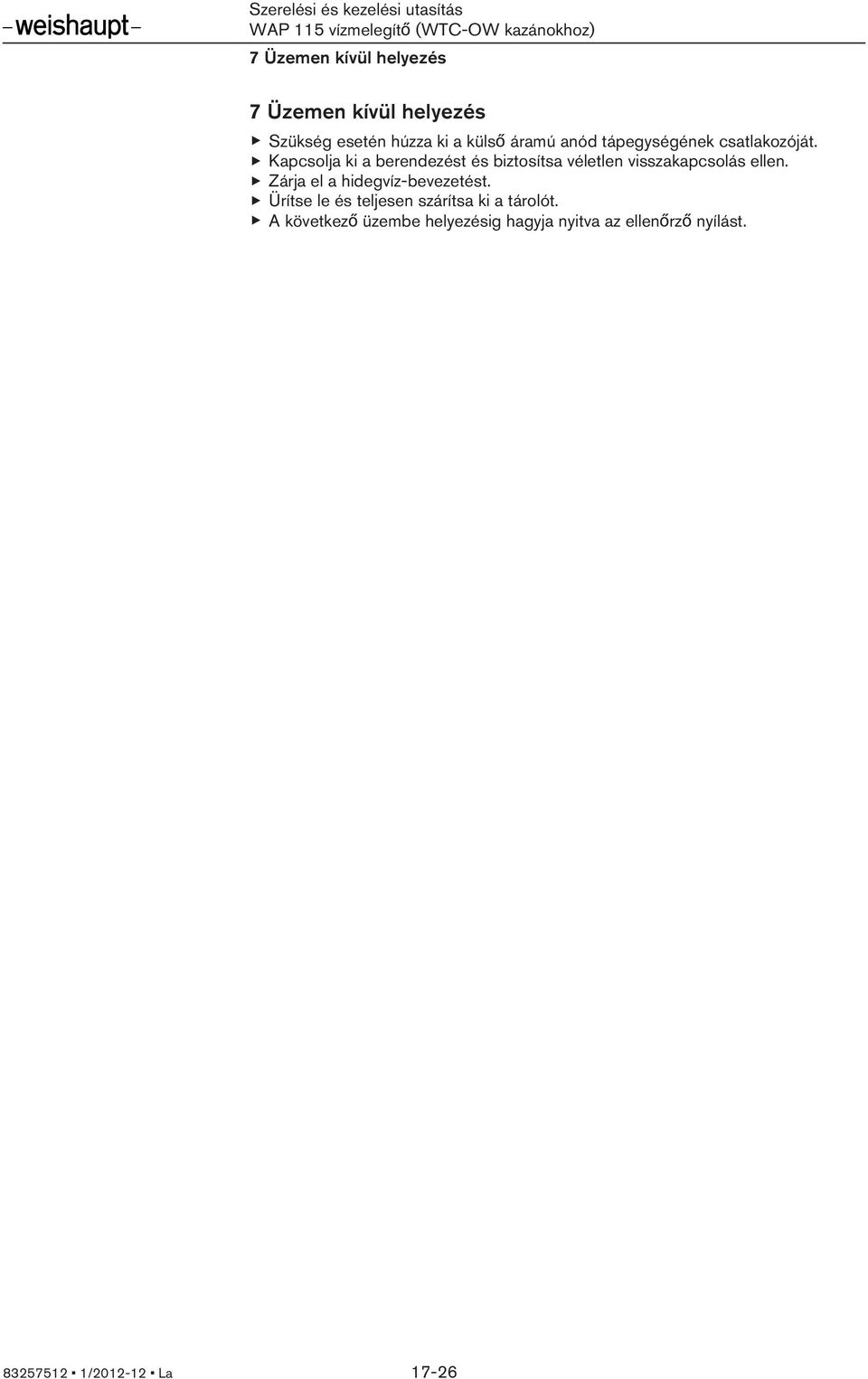

17 7 Üzemen kívül helyezés 7 Üzemen kívül helyezés Szükség esetén húzza ki a külső áramú anód tápegységének csatlakozóját. Kapcsolja ki a berendezést és biztosítsa véletlen visszakapcsolás ellen. Zárja el a hidegvíz-bevezetést. Ürítse le és teljesen szárítsa ki a tárolót. A következő üzembe helyezésig hagyja nyitva az ellenőrző nyílást / La 17-26

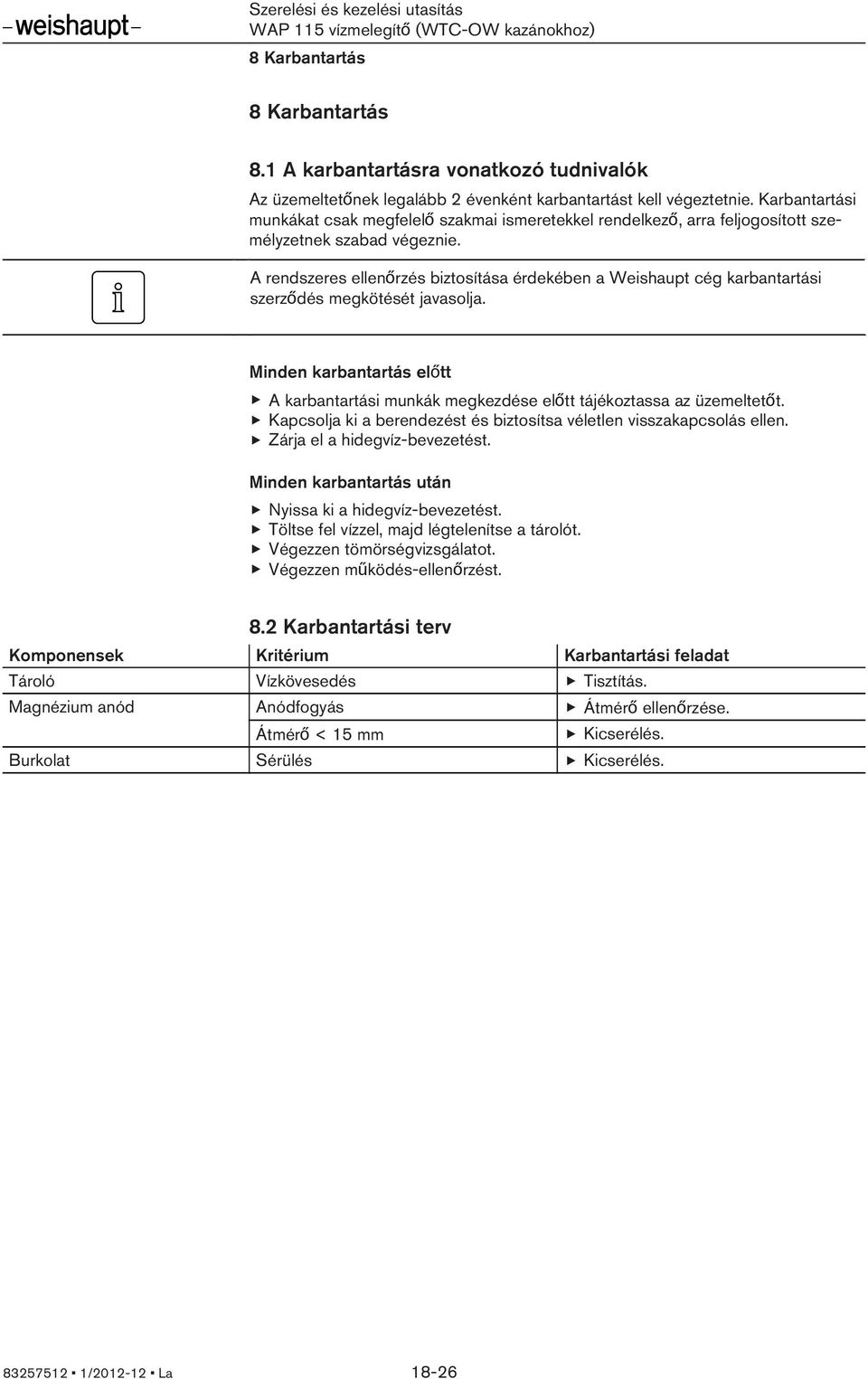

18 8 Karbantartás 8 Karbantartás 8.1 A karbantartásra vonatkozó tudnivalók Az üzemeltetőnek legalább 2 évenként karbantartást kell végeztetnie. Karbantartási munkákat csak megfelelő szakmai ismeretekkel rendelkező, arra feljogosított személyzetnek szabad végeznie. A rendszeres ellenőrzés biztosítása érdekében a Weishaupt cég karbantartási szerződés megkötését javasolja. Minden karbantartás előtt A karbantartási munkák megkezdése előtt tájékoztassa az üzemeltetőt. Kapcsolja ki a berendezést és biztosítsa véletlen visszakapcsolás ellen. Zárja el a hidegvíz-bevezetést. Minden karbantartás után Nyissa ki a hidegvíz-bevezetést. Töltse fel vízzel, majd légtelenítse a tárolót. Végezzen tömörségvizsgálatot. Végezzen működés-ellenőrzést. 8.2 Karbantartási terv Komponensek Kritérium Karbantartási feladat Tároló Vízkövesedés Tisztítás. Magnézium anód Anódfogyás Átmérő ellenőrzése. Átmérő < 15 mm Kicserélés. Burkolat Sérülés Kicserélés / La 18-26

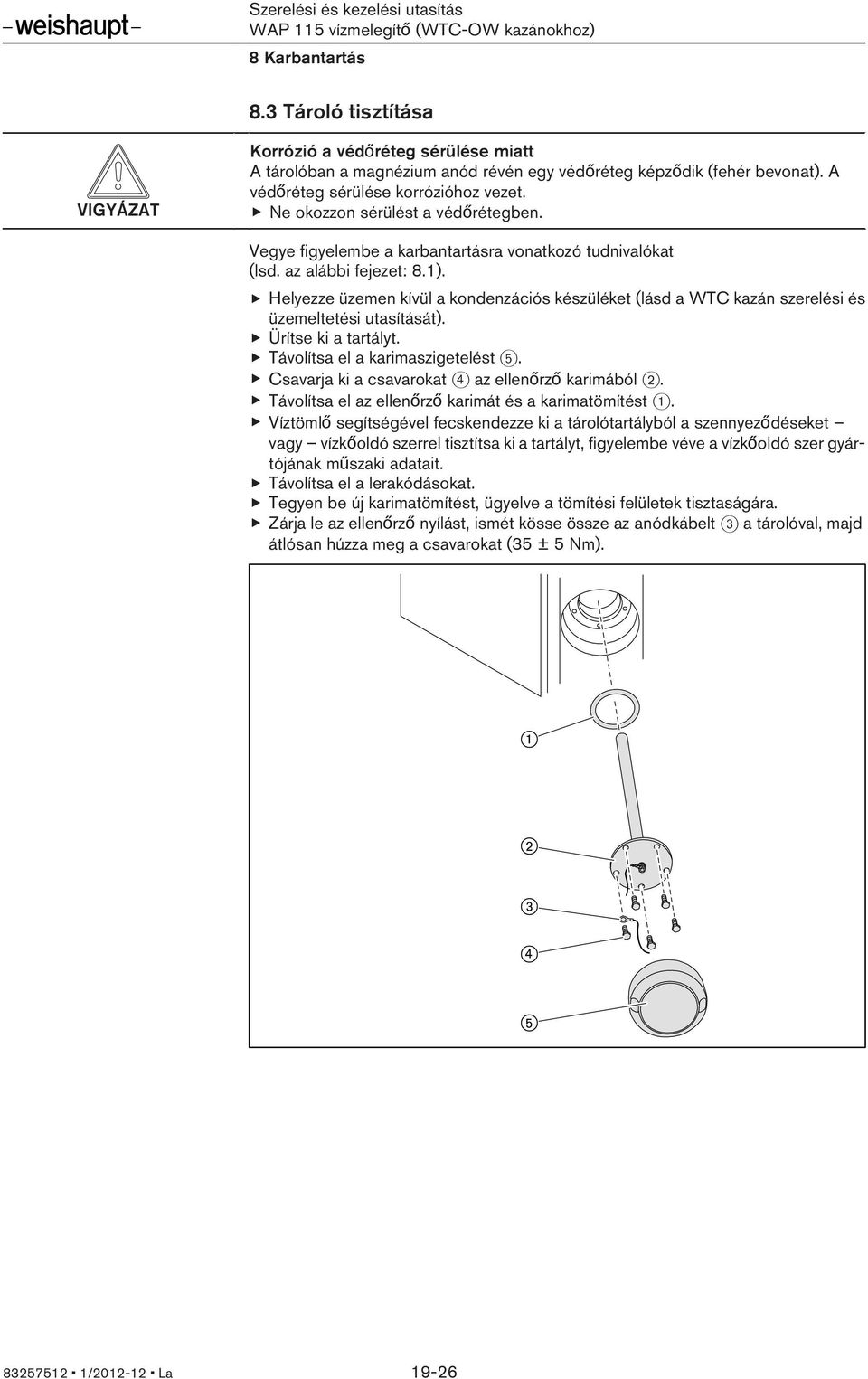

19 8 Karbantartás 8.3 Tároló tisztítása VIGYÁZAT Korrózió a védőréteg sérülése miatt A tárolóban a magnézium anód révén egy védőréteg képződik (fehér bevonat). A védőréteg sérülése korrózióhoz vezet. Ne okozzon sérülést a védőrétegben. Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). Helyezze üzemen kívül a kondenzációs készüléket (lásd a WTC kazán szerelési és üzemeltetési utasítását). Ürítse ki a tartályt. Távolítsa el a karimaszigetelést 5. Csavarja ki a csavarokat 4 az ellenőrző karimából 2. Távolítsa el az ellenőrző karimát és a karimatömítést 1. Víztömlő segítségével fecskendezze ki a tárolótartályból a szennyeződéseket vagy vízkőoldó szerrel tisztítsa ki a tartályt, figyelembe véve a vízkőoldó szer gyártójának műszaki adatait. Távolítsa el a lerakódásokat. Tegyen be új karimatömítést, ügyelve a tömítési felületek tisztaságára. Zárja le az ellenőrző nyílást, ismét kösse össze az anódkábelt 3 a tárolóval, majd átlósan húzza meg a csavarokat (35 ± 5 Nm) / La 19-26

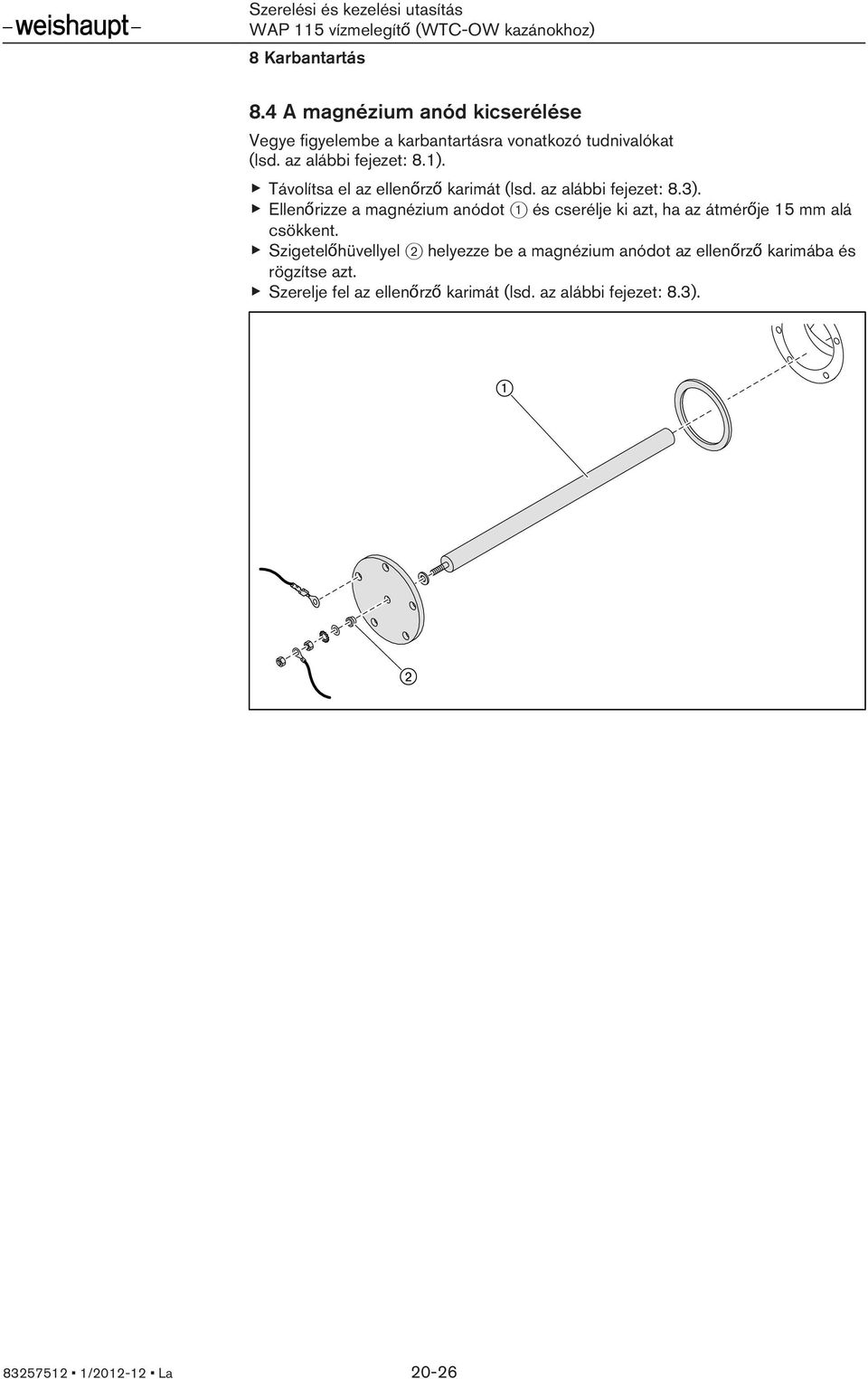

20 8 Karbantartás 8.4 A magnézium anód kicserélése Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). Távolítsa el az ellenőrző karimát (lsd. az alábbi fejezet: 8.3). Ellenőrizze a magnézium anódot 1 és cserélje ki azt, ha az átmérője 15 mm alá csökkent. Szigetelőhüvellyel 2 helyezze be a magnézium anódot az ellenőrző karimába és rögzítse azt. Szerelje fel az ellenőrző karimát (lsd. az alábbi fejezet: 8.3) / La 20-26

21 9 Hibakeresés 9 Hibakeresés Észlelt hiba A hiba oka A hiba elhárítása Tömítetlen a tároló. Hibás installálás. Ellenőrizze a biztonsági lefúvatószelep működését és installálásának helyességét. Tömítetlen ellenőrző karima. Húzza utána a csavarokat. Cserélje ki a tömítést. Csőcsatlakozások tömítetlenenek. Bontsa le, majd tömítse újra a csatlakozót. Tömítetlen tárolótartály. Értesítse a Weishaupt-vevőszolgálatot vagy a gyári képviseletet. A fűtési biztonsági lefúvatószelep lefúvat, növekszik a nyomás a fűtési rendszerben. Állandóan csepeg a használati melegvíz biztonsági lefúvatószelepe. Rozsdás víz folyik a csapolószelepből. Szivárgás van a fűtőkör és az ivóvíz között a lemezes hőcserélőben. A szelepülés nem tömített. Túl nagy a víznyomás. Korrodált vezetékhálózat. Szereléskor acélforgácsok kerültek a tárolóba. Korrózió alakult ki a tárolóban. Cserélje ki a lemezes hőcserélőt. Ellenőrizze a szelepülést vízkövesedés szempontjából. Cserélje ki a biztonsági lefúvatószelepet. Ellenőrizze a hidegvíz nyomását. Szükség esetén cserélje ki a meghibásodott nyomáscsökkentőt. Cserélje ki a korrodált alkatrészeket. Alaposan mossa át a vezetékeket és a tárolót. Az ellenőrző nyíláson keresztül távolítsa el a forgácsokat. Alaposan mossa át a vezetékeket és a tárolót. Nyissa ki az ellenőrző nyílást és vizsgálja meg a korrózió okozta károkat. Értesítse a Weishaupt-vevőszolgálatot vagy a gyári képviseletet. Túl hosszú a felfűtési idő Túl kicsi a primer oldali vízmennyiség. Állítson be nagyobb szivattyúfordulatszámot. Meghosszabbodik a felfűtési idő. Túl alacsony a használati melegvíz hőmérséklete. Állandó használatimelegvíztöltés. A réteges tároló töltőszivattyújának a teljesítménye 1. fokozatra van beállítva. Elvízkövesedett a lemezes hőcserélő. Vízkőlerakódás alakult ki a hőcserélőben. Túl korán kapcsol le a szabályozó. Nem elegendő a hőtermelő teljesítménye. A réteges tároló töltőszivattyújának a teljesítménye 3. fokozatra van beállítva. Nagy hidegvíz-nyomásnál átcsap a hidegvíz. A B10 érzékelő (alsó merülőhüvely) helytelenül van elhelyezve vagy meghibásodott. Állítsa be a teljesítményt 2. fokozatra. Végezze el a lemezes hőcserélőt vízkőmentesítését, szükség esetén cserélje ki azt. Végezze el a fűtőfelület vízkőmentesítését. Ellenőrizze a szabályozást. Ellenőrizze és szükség esetén illessze a hőtermelő teljesítményét. Állítsa be a teljesítményt 2. fokozatra. Csökkentse a melegvíz-elvételt < 15 l/perc értékre. Ellenőrizze az érzékelő pozícióját. Cserélje ki az érzékelőt / La 21-26

22 9 Hibakeresés Észlelt hiba A hiba oka A hiba elhárítása A használatimelegvíz-töltés gyakori ki-/bekapcsolása. Nem világít a külső áramú anód LED-je. Pirosan villog a külső áramú anód LED-je. A cirkulációs szivattyú összekeveri a vizet a réteges tárolóban. Nincs feszültségellátás. Hibás csatlakoztatás. Hibás az elektróda és a tároló közötti szigetelés. A Weishaupt berendezés-termosztáttal (rend. sz ) javasolja üzemeltetni a cirkulációs szivattyút. A termosztátot a cirkuláció visszatérőjére kell felszerelni, és az meleg cirkulációs visszatérő esetén lekapcsolja a szivattyút. Ellenőrizze a feszültségellátást. Ellenőrizze a csatlakozásokat. Leürített tárolónál ellenőrizze a szigetelést / La 22-26

23 10 Külön rendelendő tartozékok 10 Külön rendelendő tartozékok Külső áramú anód VESZÉLY Életveszély áramütés miatt A feszültség alatt végzett munka áramütéshez vezethet. A munkák megkezdése előtt válassza le a készüléket a hálózatról. Biztosítsa illetéktelen visszakapcsolás ellen. VIGYÁZAT Gázfelgyülemlés okozta károsodás a tárolóban Külső áramú anóddal történő üzemeléskor gáz gyűlhet össze. Néha szikraképződés esetén ez kipufogáshoz vezethet. Károsodhat a berendezés. A külső áramú anódot 2 hónapnál hosszabb ideig ne üzemeltesse vízelvétel nélkül. A külső áramú anód csak feltöltött tároló esetén működik. Időnként ellenőrizze a tápegységen lévő jelzőlámpát. Gondoskodjon a rendszeres vízelvételről. A külső áramú anódot csak leürített tároló esetén válassza le az elektromos hálózatról. Külső áramú anód beépítése Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). Távolítsa el az ellenőrző karimát (lsd. az alábbi fejezet: 8.3). Cserélje ki a 1 magnézium anódot külső áramú anódra. Szigetelőhüvellyel 2 helyezze be a külső áramú anódot az ellenőrző karimába és rögzítse azt. Szerelje fel az ellenőrző karimát (lsd. az alábbi fejezet: 8.3). VIGYÁZAT Korrózió hibásan csatlakoztatott anód miatt A hibásan csatlakoztatott külső áramú anód korrózióhoz vezet. Csatlakoztassa helyesen a kábelt 3. Dugaszolja be a tápegység csatlakozóját. A tápegységen lévő jelzőlámpa zöld fénnyel világít / La 23-26

24 11 Pótalkatrészek 11 Pótalkatrészek / La 24-26

25 11 Pótalkatrészek Tételszám Megnevezés Rend. sz Zárósapka G¾ Tömítés 17 x 24 x Előremenő golyóscsap G¾ kompl. piros Derékszögű könyökcső ¾A x ¾A x M Visszatérő golyóscsap G¾ kompl. kék T-idom Töltő- és ürítőcsap G¾ Kupak töltő- és ürítőcsaphoz ¾ Zárósapka G Tömítés 42,5 x 57 x Lemezes hőcserélő előrem. csatlakozócső Lemezes hőcserélő visszat. csatlakozócső HMV lemezes hőcserélős tároló csatlakozócső HMV kifolyás-érzékelő Csatlakozóvezeték HMV kifolyás-érzékelőhöz Hidegvíz-sziv. - WAP lem. hőcserélő csatlakozócső Tömítés 20 x 29 x WAP szűkítőlemez WTC-OW 15-A kazánhoz Használatimelegvíz-szivattyú G1 WILO Tömítés 20 x 29 x Hidegvíz tároló-szivattyú csatlakozócső Derékszögű könyökcső ¾ lapos x ¾ külső x ¾ külső menet 1.23 Ürítőcsap G¾ Hőmérséklet-érzékelő NTC 12 kohm Hőmérséklet-érzékelő NTC 5 kohm Záró csatlakozóvég Fém kábeltartó 1,8 x Kábelkötöző szegeccsel Tölcséres szifon WAI / WAP Kondenzvíz-tömlő 25 x 3 x Magnézium védőanód M8 x 26 x Tömítőgyűrű 109,5 x 88 x Karimafedél D 140 x Csavar M10 x Karimaszigetelés kerek WAP / WAI Lemezes hőcserélő / La 25-26
