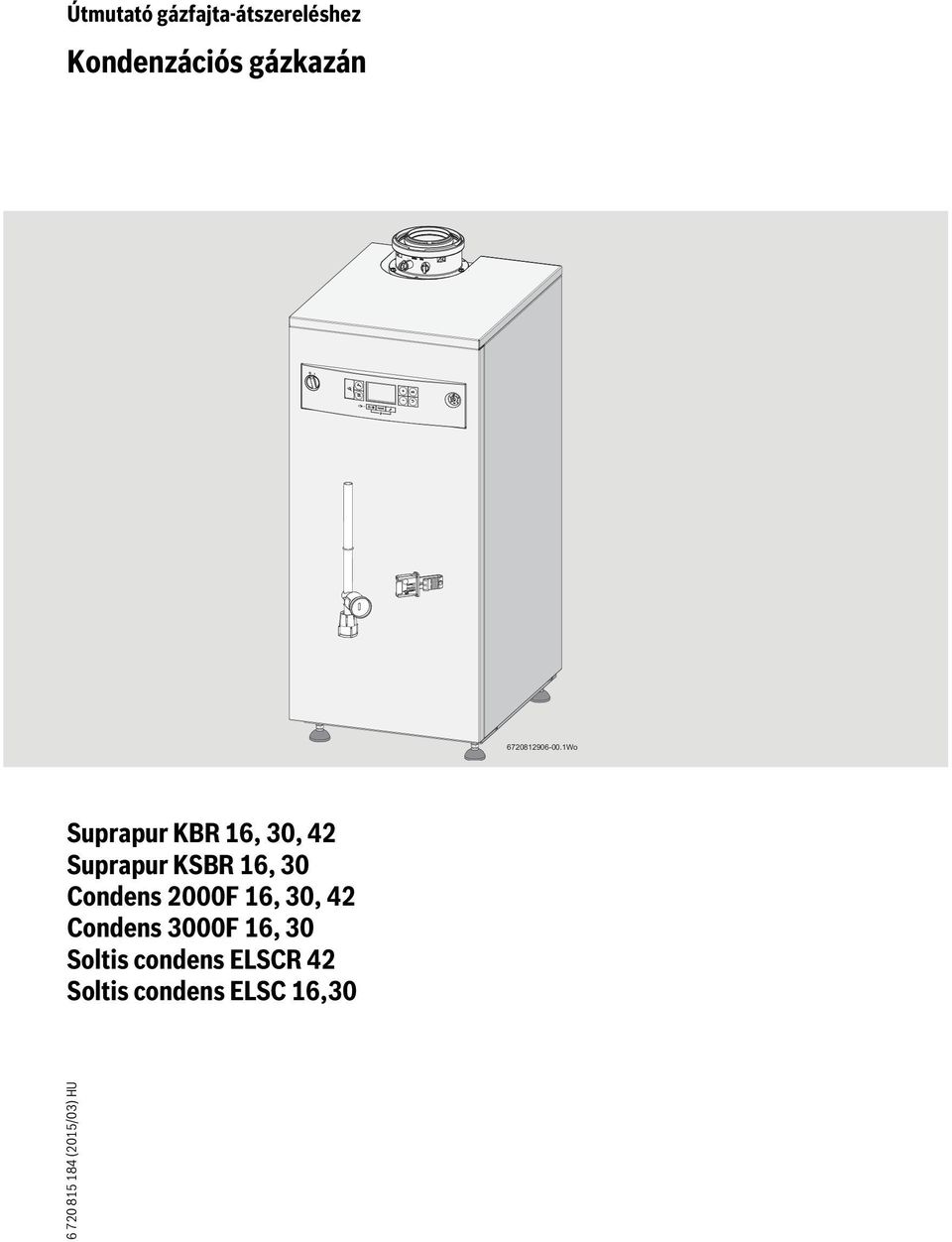

1 Útmutató gázfajta-átszereléshez Kondenzációs gázkazán Wo Suprapur KBR 16, 30, 42 Suprapur KSBR 16, 30 Condens 2000F 16, 30, 42 Condens 3000F 16, 30 Soltis condens ELSCR 42 Soltis condens ELSC 16, (2015/03) HU

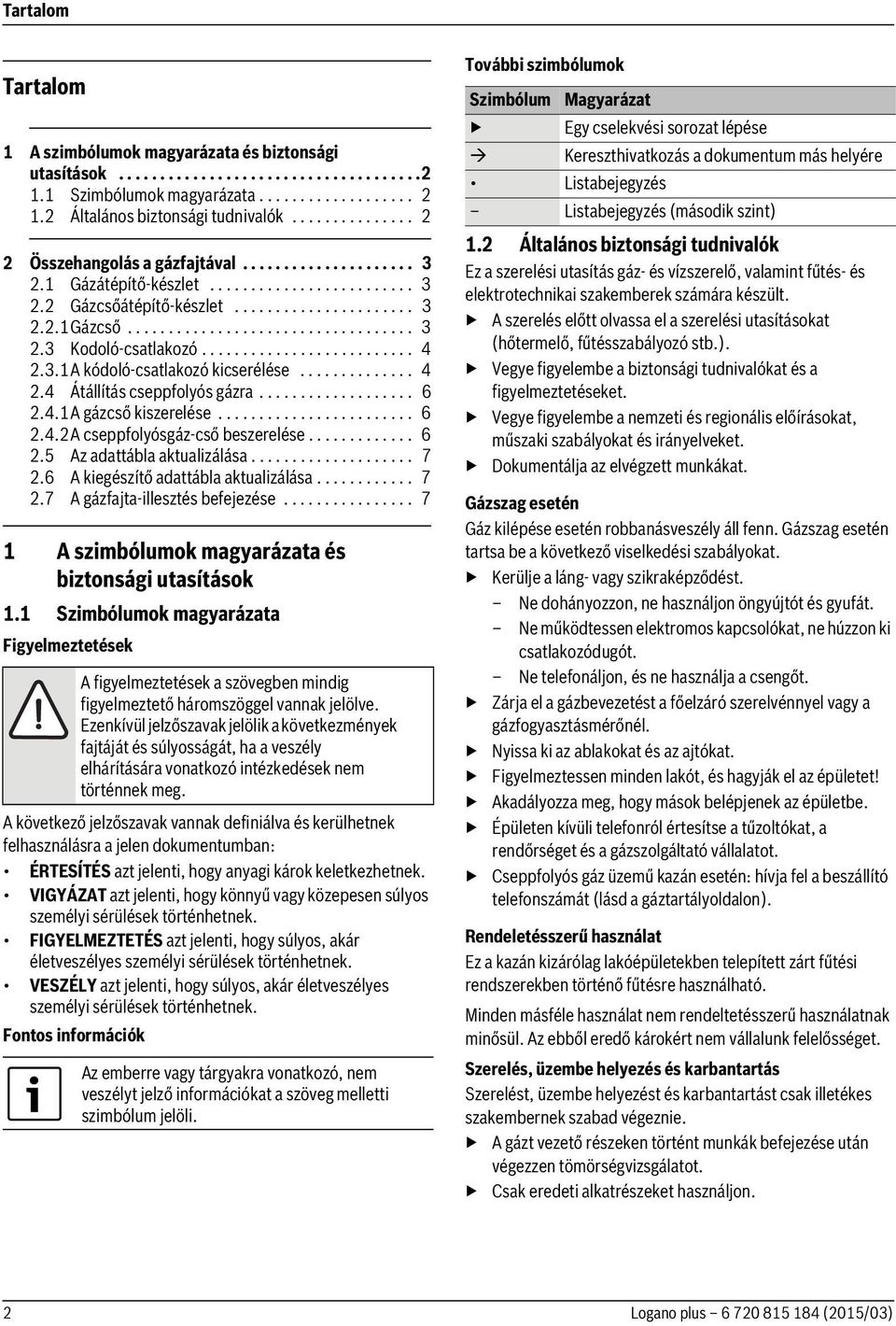

2 Tartalom Tartalom 1 A szimbólumok magyarázata és biztonsági utasítások Szimbólumok magyarázata Általános biztonsági tudnivalók Összehangolás a gázfajtával Gázátépítő-készlet Gázcsőátépítő-készlet Gázcső Kodoló-csatlakozó A kódoló-csatlakozó kicserélése Átállítás cseppfolyós gázra A gázcső kiszerelése A cseppfolyósgáz-cső beszerelése Az adattábla aktualizálása A kiegészítő adattábla aktualizálása A gázfajta-illesztés befejezése A szimbólumok magyarázata és biztonsági utasítások 1.1 Szimbólumok magyarázata Figyelmeztetések A figyelmeztetések a szövegben mindig figyelmeztető háromszöggel vannak jelölve. Ezenkívül jelzőszavak jelölik a következmények fajtáját és súlyosságát, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg. A következő jelzőszavak vannak definiálva és kerülhetnek felhasználásra a jelen dokumentumban: ÉRTESÍTÉS azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos, akár életveszélyes személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy súlyos, akár életveszélyes személyi sérülések történhetnek. Fontos információk Az emberre vagy tárgyakra vonatkozó, nem veszélyt jelző információkat a szöveg melletti szimbólum jelöli. További szimbólumok Szimbólum Magyarázat Egy cselekvési sorozat lépése Kereszthivatkozás a dokumentum más helyére Listabejegyzés Listabejegyzés (második szint) 1.2 Általános biztonsági tudnivalók Ez a szerelési utasítás gáz- és vízszerelő, valamint fűtés- és elektrotechnikai szakemberek számára készült. A szerelés előtt olvassa el a szerelési utasításokat (hőtermelő, fűtésszabályozó stb.). Vegye figyelembe a biztonsági tudnivalókat és a figyelmeztetéseket. Vegye figyelembe a nemzeti és regionális előírásokat, műszaki szabályokat és irányelveket. Dokumentálja az elvégzett munkákat. Gázszag esetén Gáz kilépése esetén robbanásveszély áll fenn. Gázszag esetén tartsa be a következő viselkedési szabályokat. Kerülje a láng- vagy szikraképződést. Ne dohányozzon, ne használjon öngyújtót és gyufát. Ne működtessen elektromos kapcsolókat, ne húzzon ki csatlakozódugót. Ne telefonáljon, és ne használja a csengőt. Zárja el a gázbevezetést a főelzáró szerelvénnyel vagy a gázfogyasztásmérőnél. Nyissa ki az ablakokat és az ajtókat. Figyelmeztessen minden lakót, és hagyják el az épületet! Akadályozza meg, hogy mások belépjenek az épületbe. Épületen kívüli telefonról értesítse a tűzoltókat, a rendőrséget és a gázszolgáltató vállalatot. Cseppfolyós gáz üzemű kazán esetén: hívja fel a beszállító telefonszámát (lásd a gáztartályoldalon). Rendeletésszerű használat Ez a kazán kizárólag lakóépületekben telepített zárt fűtési rendszerekben történő fűtésre használható. Minden másféle használat nem rendeltetésszerű használatnak minősül. Az ebből eredő károkért nem vállalunk felelősséget. Szerelés, üzembe helyezés és karbantartás Szerelést, üzembe helyezést és karbantartást csak illetékes szakembernek szabad végeznie. A gázt vezető részeken történt munkák befejezése után végezzen tömörségvizsgálatot. Csak eredeti alkatrészeket használjon. 2

3 Elektromos szerelési munkák Elektromos munkákat csak villanyszerelő szakembernek szabad végeznie. Elektromos szerelési munkák előtti teendők: Minden póluson áramtalanítsa a hálózati feszültséget és biztosítsa azt véletlenszerű bekapcsolással szemben. Ellenőrizze a feszültségmentességet. Vegye figyelembe a berendezés további részeinek csatlakoztatási rajzait is. 2 Összehangolás a gázfajtával ÉRTESÍTÉS: TÜZELÉSTESZT A tüzelésteszteket illetékes személyeknek kell végezniük. A teszteket csak kalibrált égéselemző-mérőműszerekkel szabad elvégezni, és csak olyan személyek által, akik azok alkalmazásával meg vannak bízva. ÉRTESÍTÉS: CO/CO 2 -VIZSGÁLATOK Ha a levegő-gázelosztó elem és a hőcserélő közötti tömítési hely sérült, akkor ki kell cserélni a tömítést. A CO/CO 2 -arány készülék-karbantartás befejezése után végezzen vizsgálatot és állítsa be a szerelési, az üzembe helyezési és a szervizutasításban megadott határértékeket. VIGYÁZAT: Készülék felállítási helye Ha a készüléket cseppfolyós gázzal (propán G31) kell üzemeltetni, akkor a készüléket ne padlószint alatt elhelyezkedő belső terekben állítsa fel. Olyan helyiségben, amely az épület egyik oldalán a pincében található, a szemben lévő oldalon viszont a padlószinten nyitva van, lehetséges a felállítás. 2.1 Gázátépítő-készlet Cseppfolyós gázra történő átállításhoz egy átépítőkészletre van szükség. Az átépítőkészlet tartalma: Gázcső-csoport gázcső O-gyűrű porvédőlemez biztosítóanya Kódoló-csatlakozó A kódoló-csatlakozó rögzítője Öntapadó matrica (az új gázfajta megjelölésével) Az 1. táblázat, 4. oldal, tartalmazza a gázátépítő-készlet komponenseinek alkatrészszámait. 2.2 Gázcsőátépítő-készlet VIGYÁZAT: Hálózati csatlakozás Kapcsolja le a gázbevezetést és a munkálatok megkezdése előtt válassza le a készüléket a hálózatról, minden fontos biztonsági intézkedés betartása mellett. Vegye le a kazán homloklapját és a tűztérfedelet, majd vigye szervizpozícióba a kezelőmezőt. Ehhez lásd a szerelési, az üzembe helyezési és a szervizutasítást Gázcső A szerelés egyszerűbbé tétele céljából a gázcsövet előszerelt állapotban szállítjuk ábra Gázcső-csoport [1] Gázcső [2] Porvédőlemez [3] O-gyűrű [4] Biztosítóanya [5] Kodoló-csatlakozó Wo 3

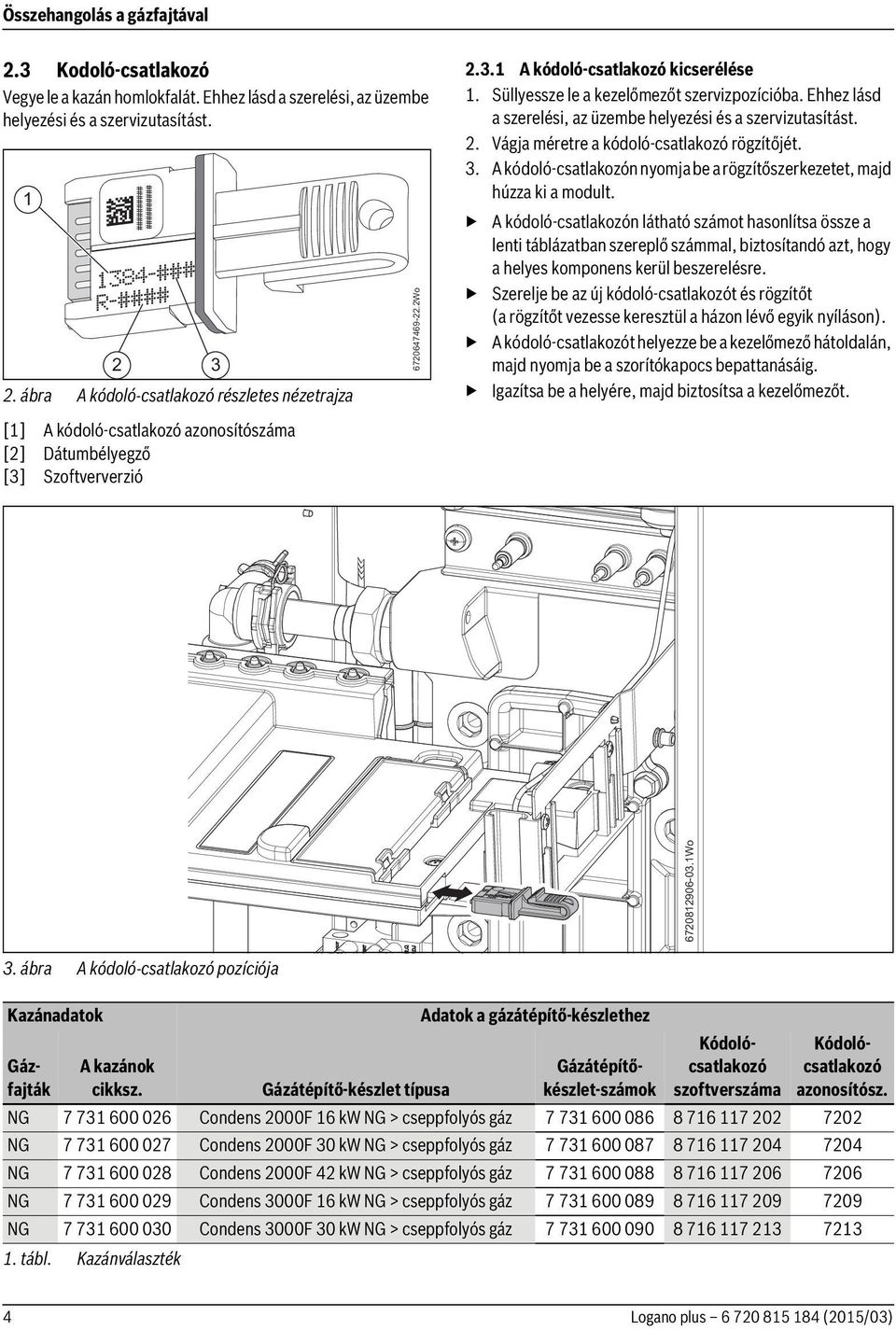

4 2.3 Kodoló-csatlakozó Vegye le a kazán homlokfalát. Ehhez lásd a szerelési, az üzembe helyezési és a szervizutasítást ábra A kódoló-csatlakozó részletes nézetrajza [1] A kódoló-csatlakozó azonosítószáma [2] Dátumbélyegző [3] Szoftververzió Wo A kódoló-csatlakozó kicserélése 1. Süllyessze le a kezelőmezőt szervizpozícióba. Ehhez lásd a szerelési, az üzembe helyezési és a szervizutasítást. 2. Vágja méretre a kódoló-csatlakozó rögzítőjét. 3. A kódoló-csatlakozón nyomja be a rögzítőszerkezetet, majd húzza ki a modult. A kódoló-csatlakozón látható számot hasonlítsa össze a lenti táblázatban szereplő számmal, biztosítandó azt, hogy a helyes komponens kerül beszerelésre. Szerelje be az új kódoló-csatlakozót és rögzítőt (a rögzítőt vezesse keresztül a házon lévő egyik nyíláson). A kódoló-csatlakozót helyezze be a kezelőmező hátoldalán, majd nyomja be a szorítókapocs bepattanásáig. Igazítsa be a helyére, majd biztosítsa a kezelőmezőt Wo 3. ábra A kódoló-csatlakozó pozíciója Kazánadatok Adatok a gázátépítő-készlethez Gázfajták A kazánok cikksz. Gázátépítő-készlet típusa Gázátépítőkészlet-számok NG Condens 2000F 16 kw NG > cseppfolyós gáz NG Condens 2000F 30 kw NG > cseppfolyós gáz NG Condens 2000F 42 kw NG > cseppfolyós gáz NG Condens 3000F 16 kw NG > cseppfolyós gáz NG Condens 3000F 30 kw NG > cseppfolyós gáz tábl. Kazánválaszték Kódolócsatlakozó szoftverszáma Kódolócsatlakozó azonosítósz. 4

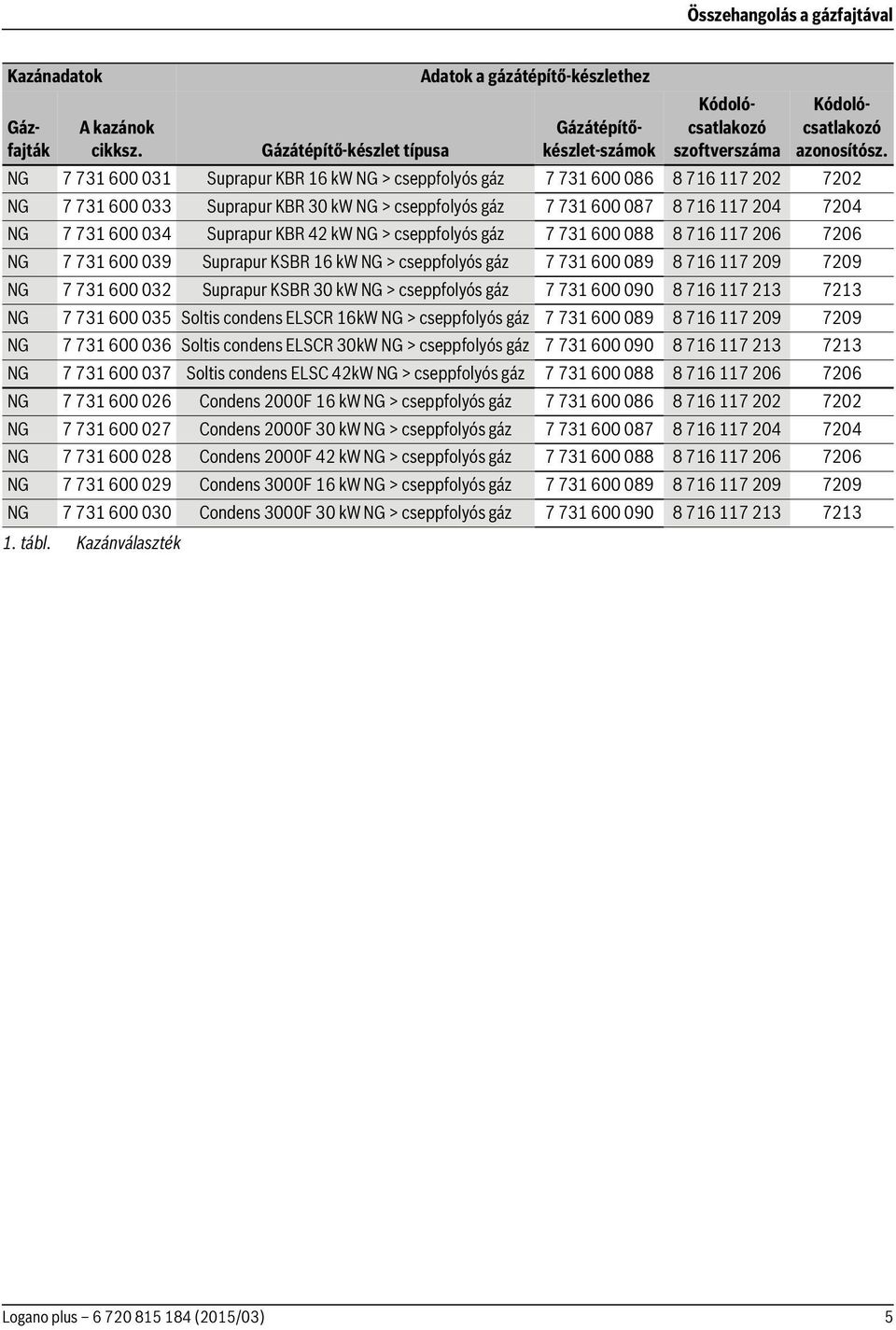

5 Kazánadatok A kazánok cikksz. Adatok a gázátépítő-készlethez NG Suprapur KBR 16 kw NG > cseppfolyós gáz NG Suprapur KBR 30 kw NG > cseppfolyós gáz NG Suprapur KBR 42 kw NG > cseppfolyós gáz NG Suprapur KSBR 16 kw NG > cseppfolyós gáz NG Suprapur KSBR 30 kw NG > cseppfolyós gáz NG Soltis condens ELSCR 16kW NG > cseppfolyós gáz NG Soltis condens ELSCR 30kW NG > cseppfolyós gáz NG Soltis condens ELSC 42kW NG > cseppfolyós gáz NG Condens 2000F 16 kw NG > cseppfolyós gáz NG Condens 2000F 30 kw NG > cseppfolyós gáz NG Condens 2000F 42 kw NG > cseppfolyós gáz NG Condens 3000F 16 kw NG > cseppfolyós gáz NG Condens 3000F 30 kw NG > cseppfolyós gáz tábl. Kazánválaszték Gázátépítő-készlet típusa Gázfajták Gázátépítőkészlet-számok Kódolócsatlakozó szoftverszáma Kódolócsatlakozó azonosítósz. 5

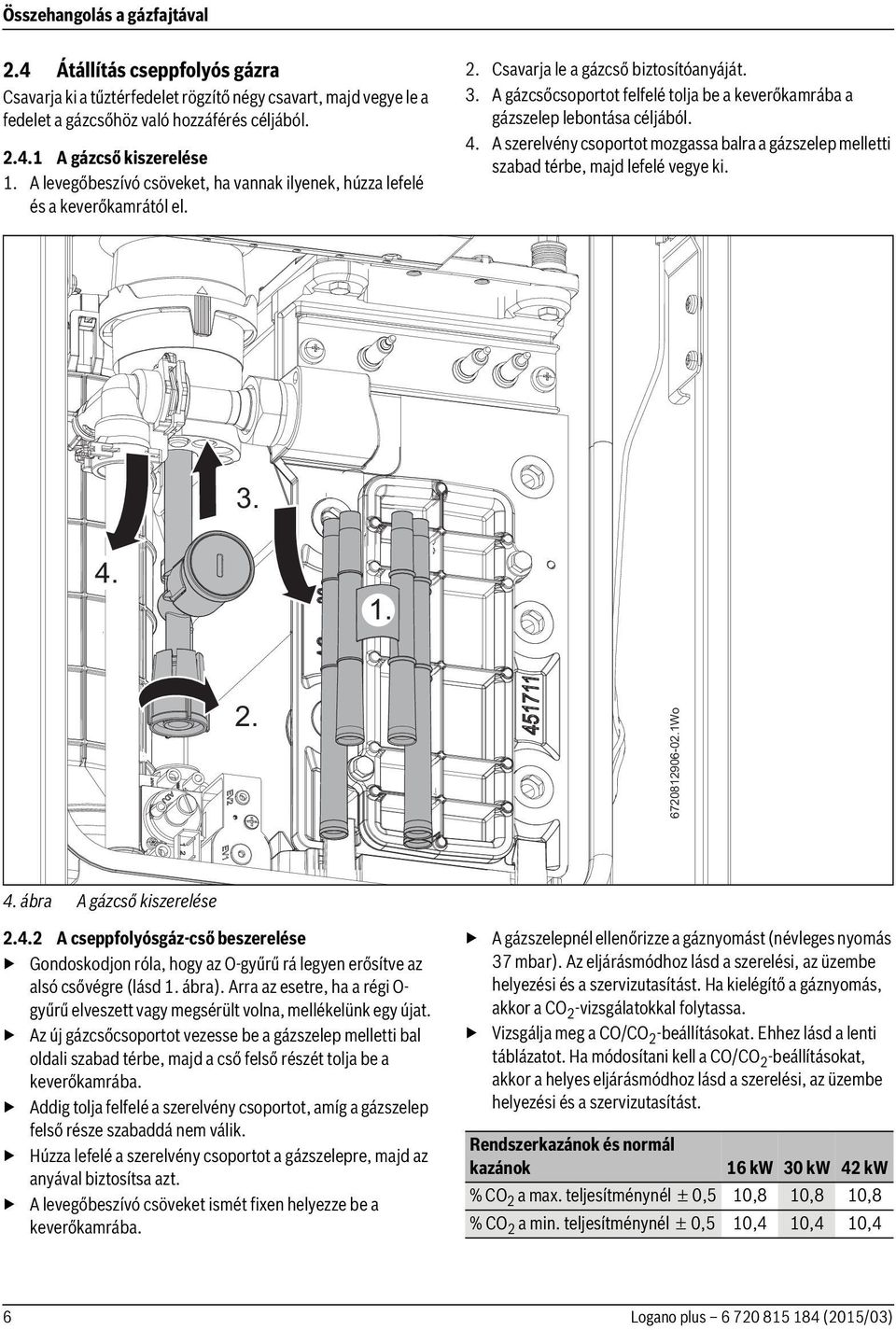

6 2.4 Átállítás cseppfolyós gázra Csavarja ki a tűztérfedelet rögzítő négy csavart, majd vegye le a fedelet a gázcsőhöz való hozzáférés céljából A gázcső kiszerelése 1. A levegőbeszívó csöveket, ha vannak ilyenek, húzza lefelé és a keverőkamrától el. 2. Csavarja le a gázcső biztosítóanyáját. 3. A gázcsőcsoportot felfelé tolja be a keverőkamrába a gázszelep lebontása céljából. 4. A szerelvény csoportot mozgassa balra a gázszelep melletti szabad térbe, majd lefelé vegye ki Wo 4. ábra A gázcső kiszerelése A cseppfolyósgáz-cső beszerelése Gondoskodjon róla, hogy az O-gyűrű rá legyen erősítve az alsó csővégre (lásd 1. ábra). Arra az esetre, ha a régi O- gyűrű elveszett vagy megsérült volna, mellékelünk egy újat. Az új gázcsőcsoportot vezesse be a gázszelep melletti bal oldali szabad térbe, majd a cső felső részét tolja be a keverőkamrába. Addig tolja felfelé a szerelvény csoportot, amíg a gázszelep felső része szabaddá nem válik. Húzza lefelé a szerelvény csoportot a gázszelepre, majd az anyával biztosítsa azt. A levegőbeszívó csöveket ismét fixen helyezze be a keverőkamrába. A gázszelepnél ellenőrizze a gáznyomást (névleges nyomás 37 mbar). Az eljárásmódhoz lásd a szerelési, az üzembe helyezési és a szervizutasítást. Ha kielégítő a gáznyomás, akkor a CO 2 -vizsgálatokkal folytassa. Vizsgálja meg a CO/CO 2 -beállításokat. Ehhez lásd a lenti táblázatot. Ha módosítani kell a CO/CO 2 -beállításokat, akkor a helyes eljárásmódhoz lásd a szerelési, az üzembe helyezési és a szervizutasítást. Rendszerkazánok és normál kazánok 16 kw 30 kw 42 kw % CO 2 a max. teljesítménynél ± 0,5 10,8 10,8 10,8 % CO 2 a min. teljesítménynél ± 0,5 10,4 10,4 10,4 6

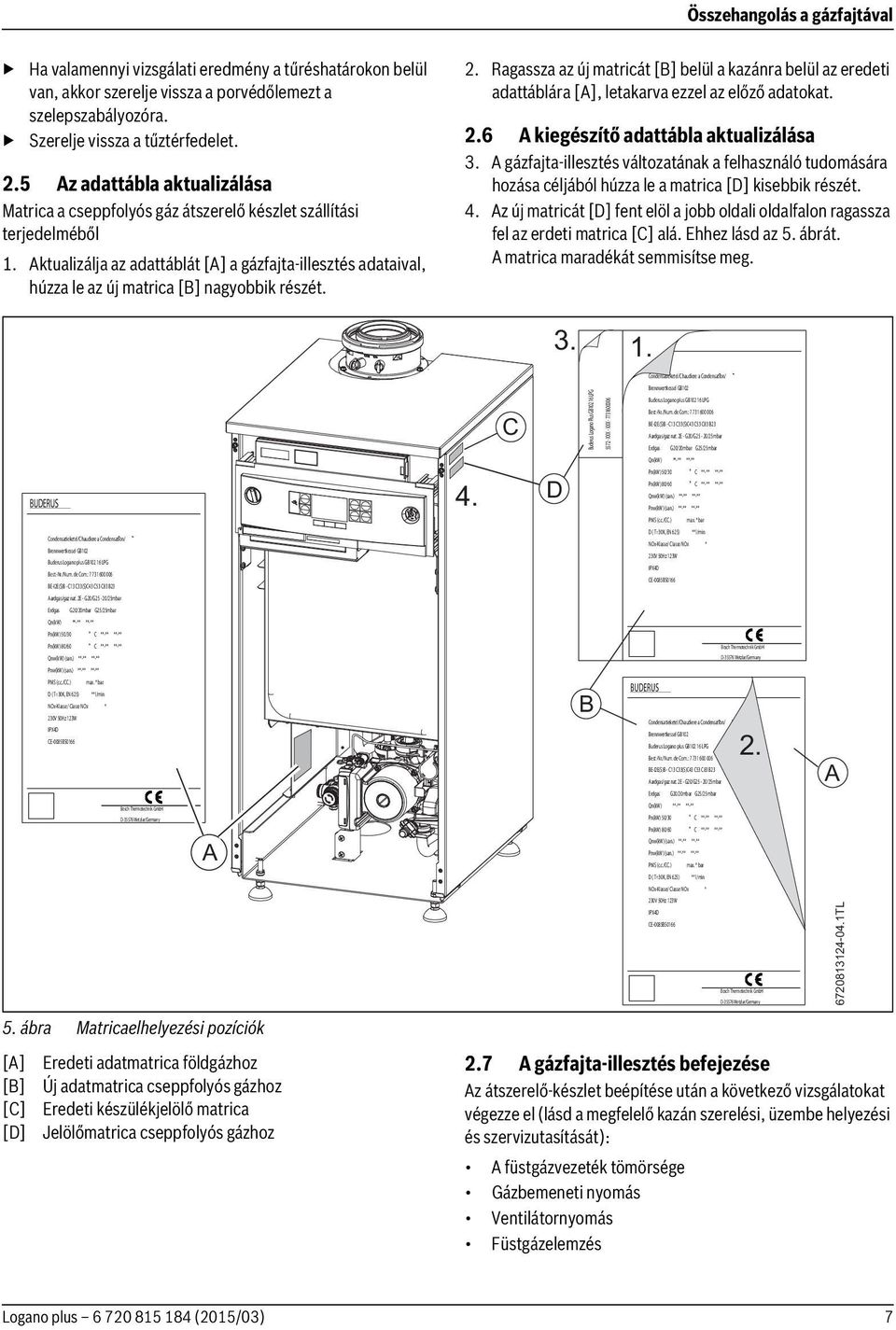

7 Ha valamennyi vizsgálati eredmény a tűréshatárokon belül van, akkor szerelje vissza a porvédőlemezt a szelepszabályozóra. Szerelje vissza a tűztérfedelet. 2.5 Az adattábla aktualizálása Matrica a cseppfolyós gáz átszerelő készlet szállítási terjedelméből 1. Aktualizálja az adattáblát [A] a gázfajta-illesztés adataival, húzza le az új matrica [B] nagyobbik részét. 2. Ragassza az új matricát [B] belül a kazánra belül az eredeti adattáblára [A], letakarva ezzel az előző adatokat. 2.6 A kiegészítő adattábla aktualizálása 3. A gázfajta-illesztés változatának a felhasználó tudomására hozása céljából húzza le a matrica [D] kisebbik részét. 4. Az új matricát [D] fent elöl a jobb oldali oldalfalon ragassza fel az erdeti matrica [C] alá. Ehhez lásd az 5. ábrát. A matrica maradékát semmisítse meg Condensatieketel/Chaudiere a Condensation/ Brennwertkessel GB102 C Buderus Logano Plus GB LPG XXX - XXX Buderus Logano plus GB LPG Best.-Nr./Num. de Com.: BE-I2E(S)B - C13 C33(S)C43 C53 C83 B23 Aardgas/gaz nat. 2E - G20/G25-20/25mbar Erdgas G20/20mbar G25/25mbar Qn(kW) **-** **-** BUDERUS 4. D Pn(kW) 50/30 C **-** **-** Pn(kW) 80/60 C **-** **-** Qnw(kW) (san.) **-** **-** Pnw(kW) (san.) **-** **-** PMS (c.c./cc.) max. * bar Condensatieketel/Chaudiere a Condensation/ Brennwertkessel GB102 Buderus Logano plus GB LPG Best.-Nr./Num. de Com.: BE-I2E(S)B - C13 C33(S)C43 C53 C83 B23 D ( T=30K, EN 625) ** l/min NOx-Klasse/ Classe NOx * 230V 50Hz 123W IPX4D CE-0085BS0166 Aardgas/gaz nat. 2E - G20/G25-20/25mbar Erdgas G20/20mbar G25/25mbar Qn(kW) **-** **-** Pn(kW) 50/30 C **-** **-** Pn(kW) 80/60 C **-** **-** Bosch Thermotechnik GmbH Qnw(kW) (san.) **-** **-** D Wetzlar/Germany Pnw(kW) (san.) **-** **-** PMS (c.c./cc.) max. * bar D ( T=30K, EN 625) ** l/min NOx-Klasse/ Classe NOx * 230V 50Hz 123W IPX4D CE-0085BS0166 B BUDERUS Condensatieketel/Chaudiere a Condensation/ Brennwertkessel GB102 Buderus Logano plus GB LPG Best.-Nr./Num. de Com.: BE-I2E(S)B - C13 C33(S)C43 C53 C83 B23 Aardgas/gaz nat. 2E - G20/G25-20/25mbar Erdgas G20/20mbar G25/25mbar 2. A Bosch Thermotechnik GmbH D Wetzlar/Germany Qn(kW) **-** **-** Pn(kW) 50/30 C **-** **-** A Pn(kW) 80/60 C **-** **-** Qnw(kW) (san.) **-** **-** Pnw(kW) (san.) **-** **-** PMS (c.c./cc.) max. * bar D ( T=30K, EN 625) ** l/min NOx-Klasse/ Classe NOx * 230V 50Hz 123W IPX4D CE-0085BS0166 Bosch Thermotechnik GmbH D Wetzlar/Germany TL 5. ábra Matricaelhelyezési pozíciók [A] Eredeti adatmatrica földgázhoz [B] Új adatmatrica cseppfolyós gázhoz [C] Eredeti készülékjelölő matrica [D] Jelölőmatrica cseppfolyós gázhoz 2.7 A gázfajta-illesztés befejezése Az átszerelő-készlet beépítése után a következő vizsgálatokat végezze el (lásd a megfelelő kazán szerelési, üzembe helyezési és szervizutasítását): A füstgázvezeték tömörsége Gázbemeneti nyomás Ventilátornyomás Füstgázelemzés 7
