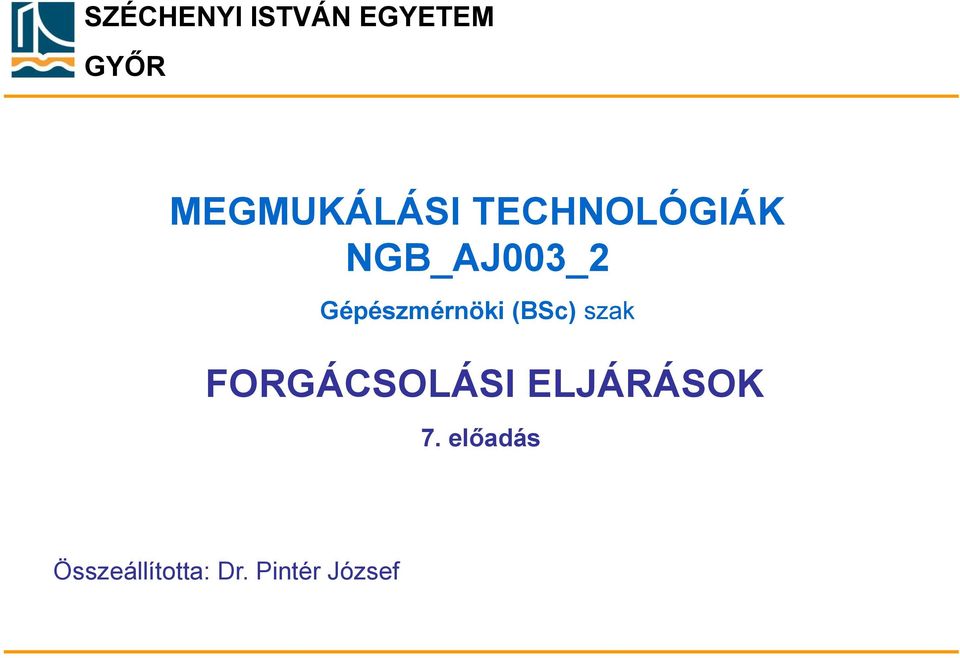

1 MEGMUKÁLÁSI TECHNOLÓGIÁK NGB_AJ003_2 Gépészmérnöki (BSc) szak 7. előadás Összeállította:

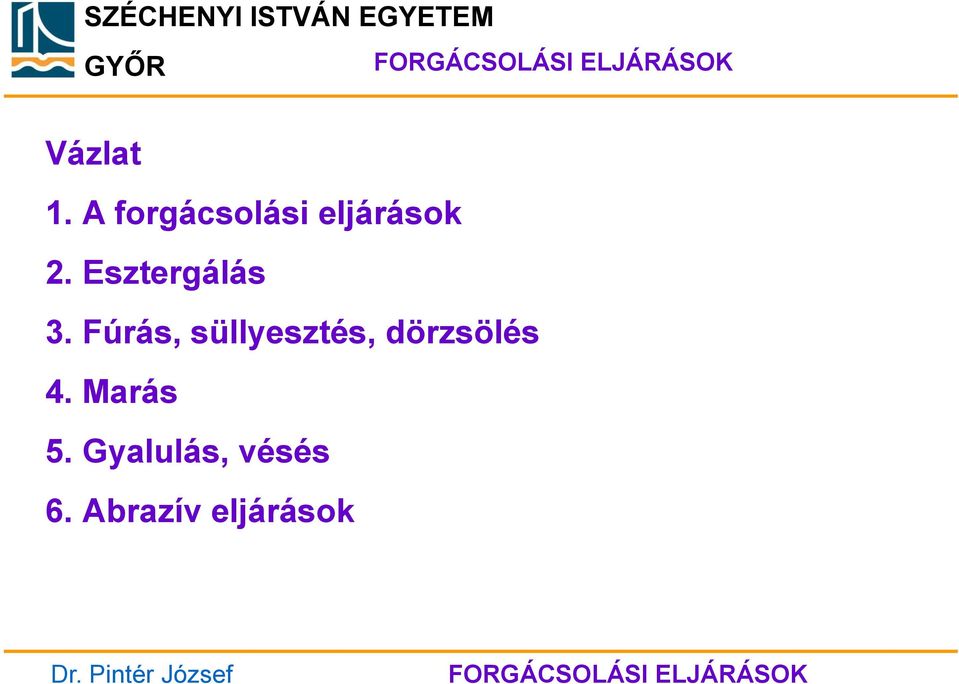

2 Vázlat 1. A forgácsolási eljárások 2. Esztergálás 3. Fúrás, süllyesztés, dörzsölés 4. Marás 5. Gyalulás, vésés 6. Abrazív eljárások

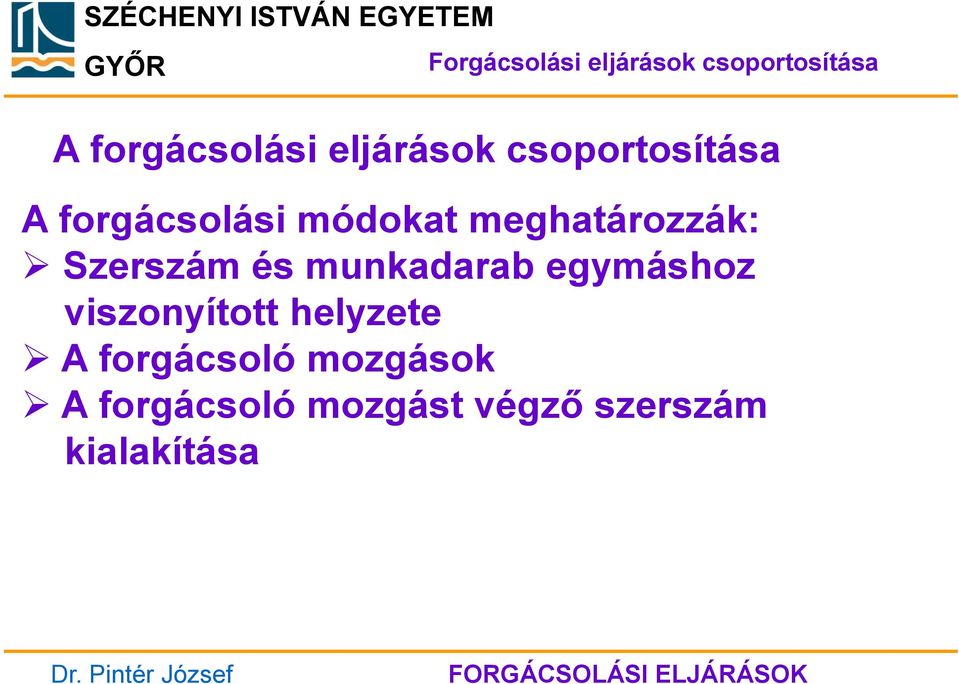

3 Forgácsolási eljárások csoportosítása A forgácsolási eljárások csoportosítása A forgácsolási módokat meghatározzák: Szerszám és munkadarab egymáshoz viszonyított helyzete A forgácsoló mozgások A forgácsoló mozgást végző szerszám kialakítása

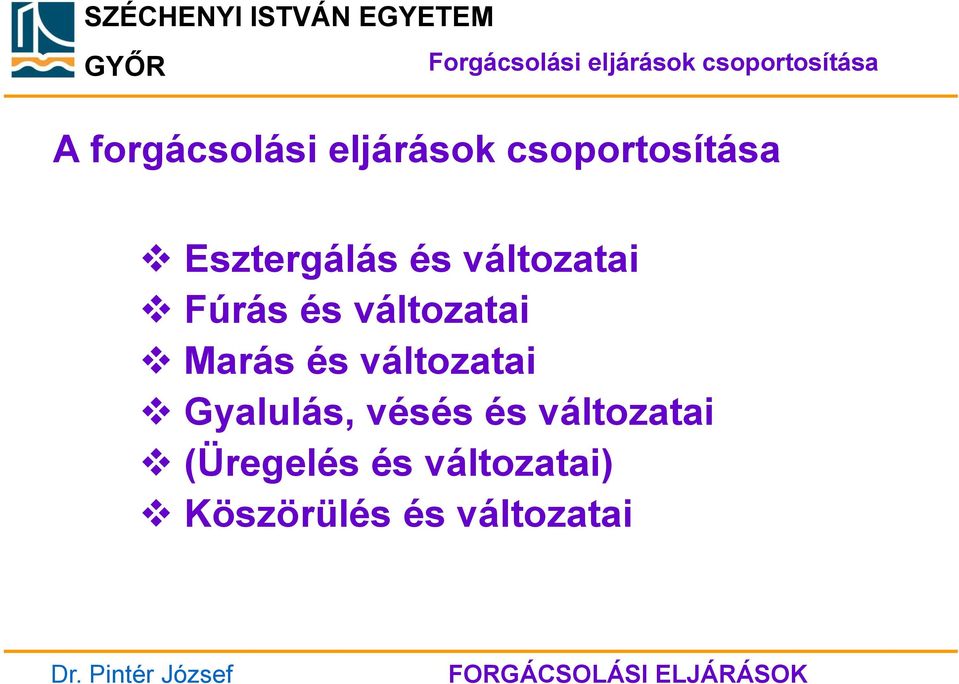

4 Forgácsolási eljárások csoportosítása A forgácsolási eljárások csoportosítása Esztergálás és változatai Fúrás és változatai Marás és változatai Gyalulás, vésés és változatai (Üregelés és változatai) Köszörülés és változatai

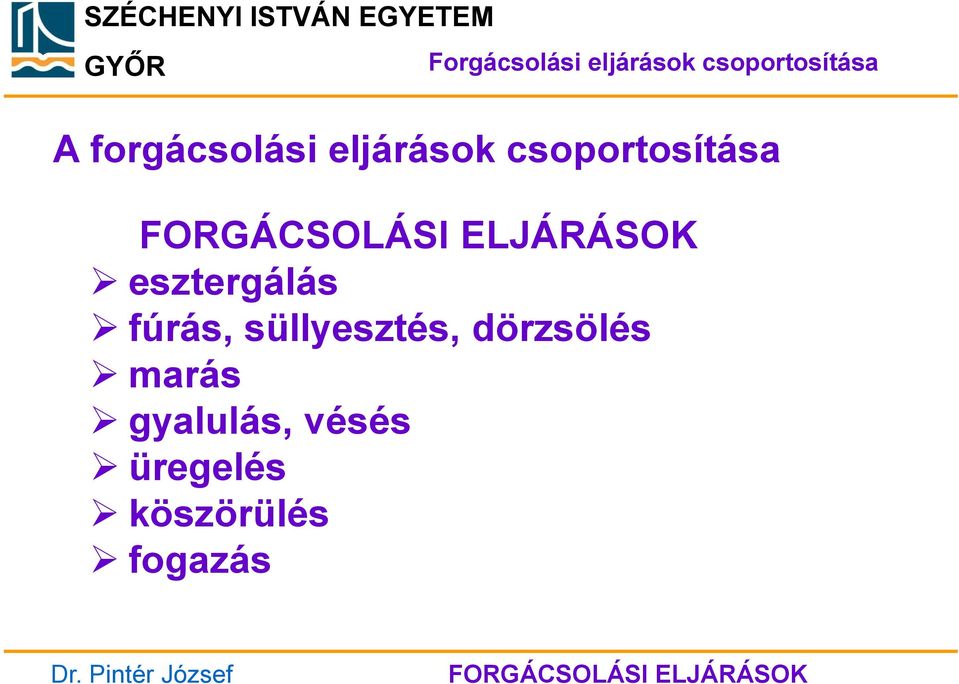

5 Forgácsolási eljárások csoportosítása A forgácsolási eljárások csoportosítása esztergálás fúrás, süllyesztés, dörzsölés marás gyalulás, vésés üregelés köszörülés fogazás

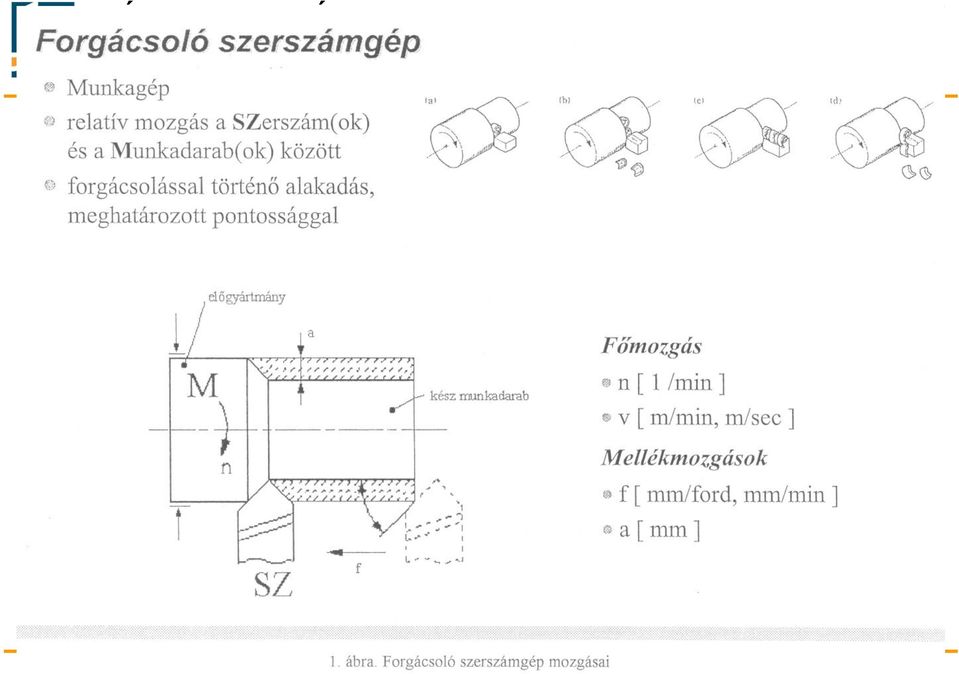

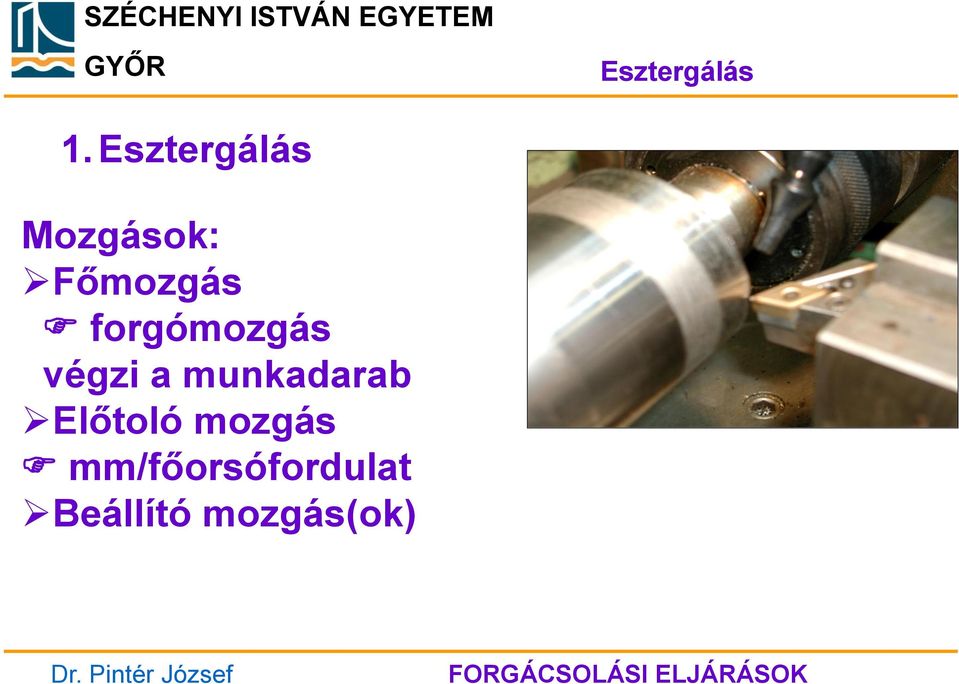

6 Esztergálás 1. Esztergálás Mozgások: Főmozgás forgómozgás végzi a munkadarab Előtoló mozgás mm/főorsófordulat Beállító mozgás(ok)

7 Esztergálás

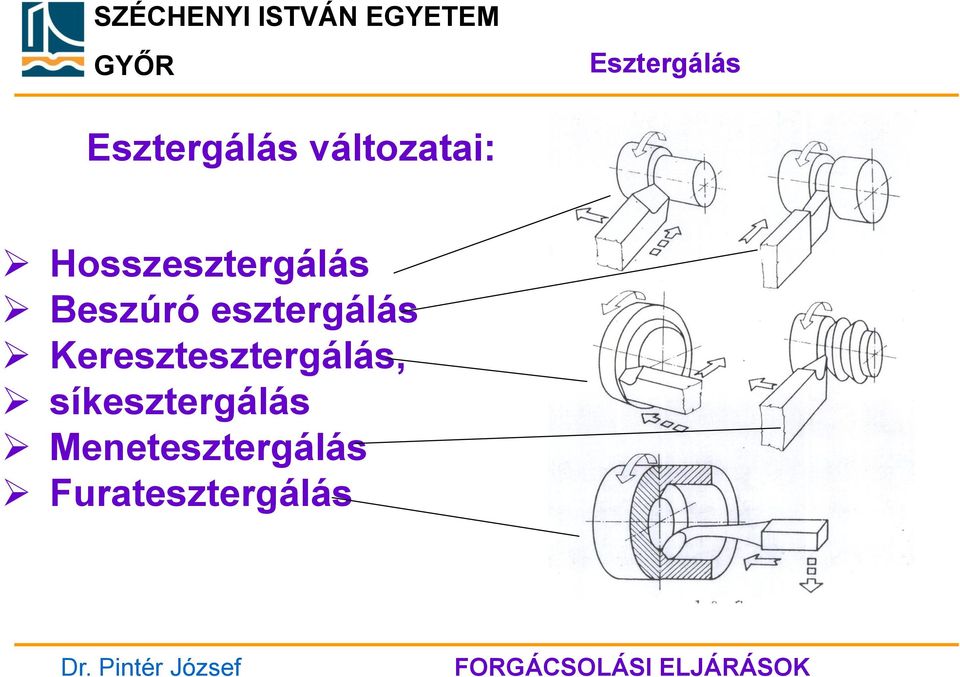

8 Esztergálás Esztergálás változatai: Hosszesztergálás Beszúró esztergálás Keresztesztergálás, síkesztergálás Menetesztergálás Furatesztergálás

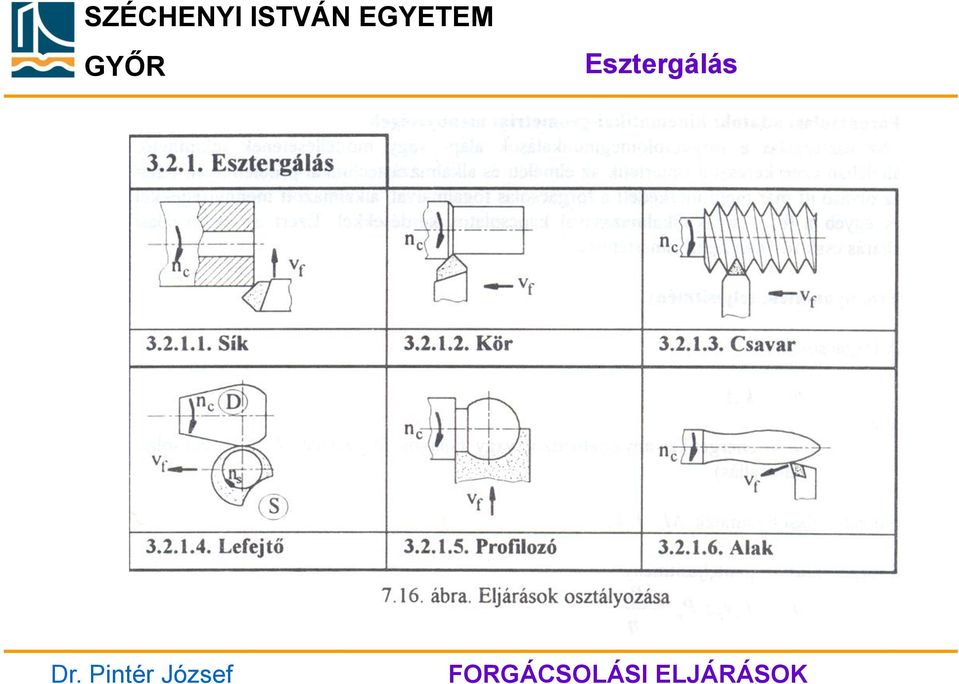

9 Esztergálás

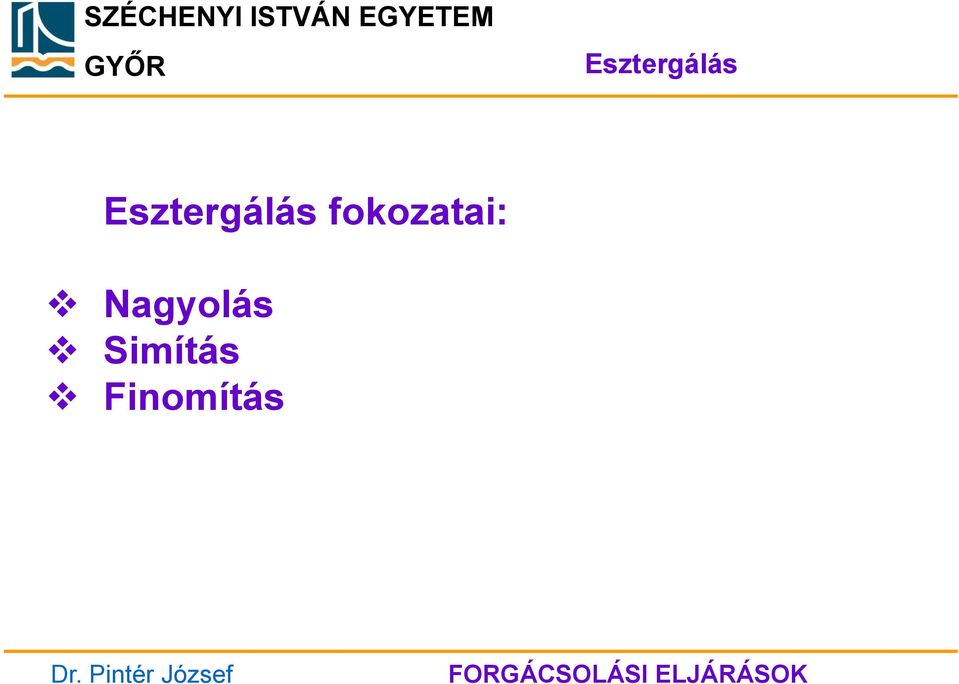

10 Esztergálás Esztergálás fokozatai: Nagyolás Simítás Finomítás

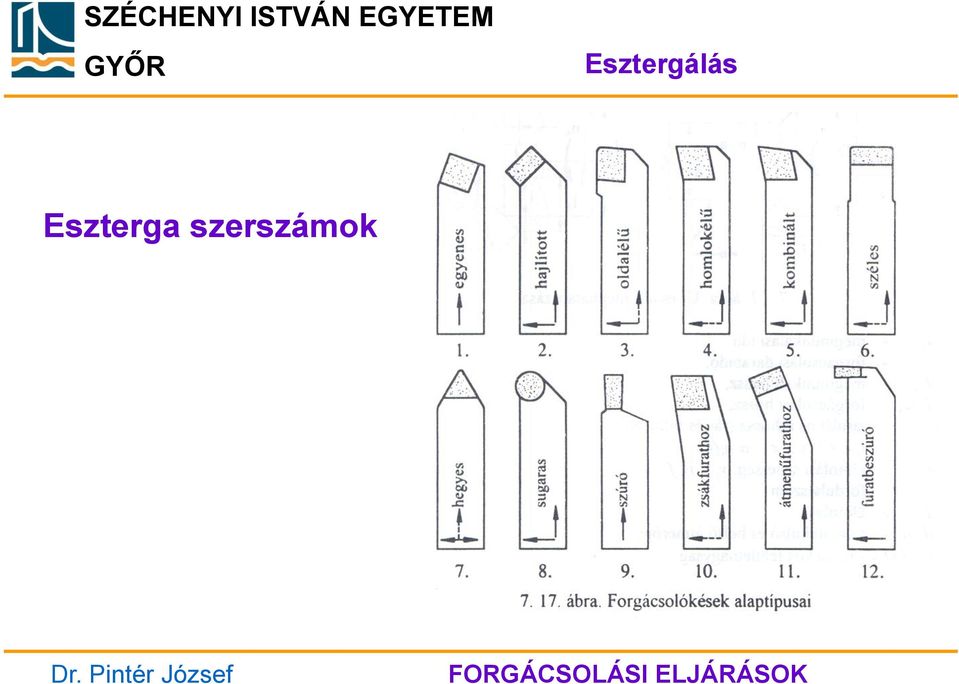

11 Esztergálás Eszterga szerszámok

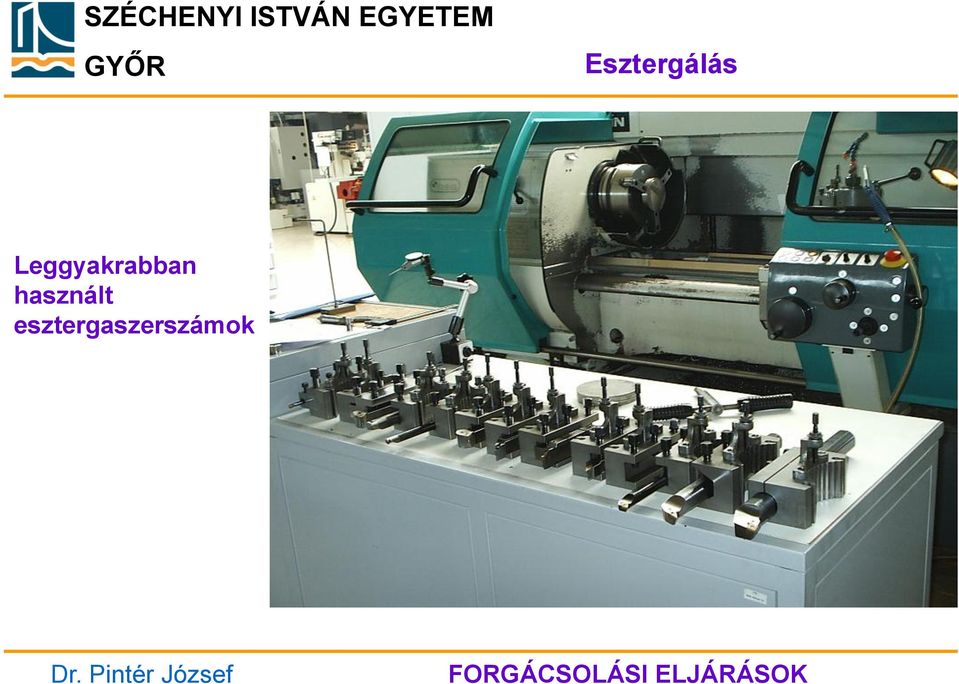

12 Esztergálás Leggyakrabban használt esztergaszerszámok

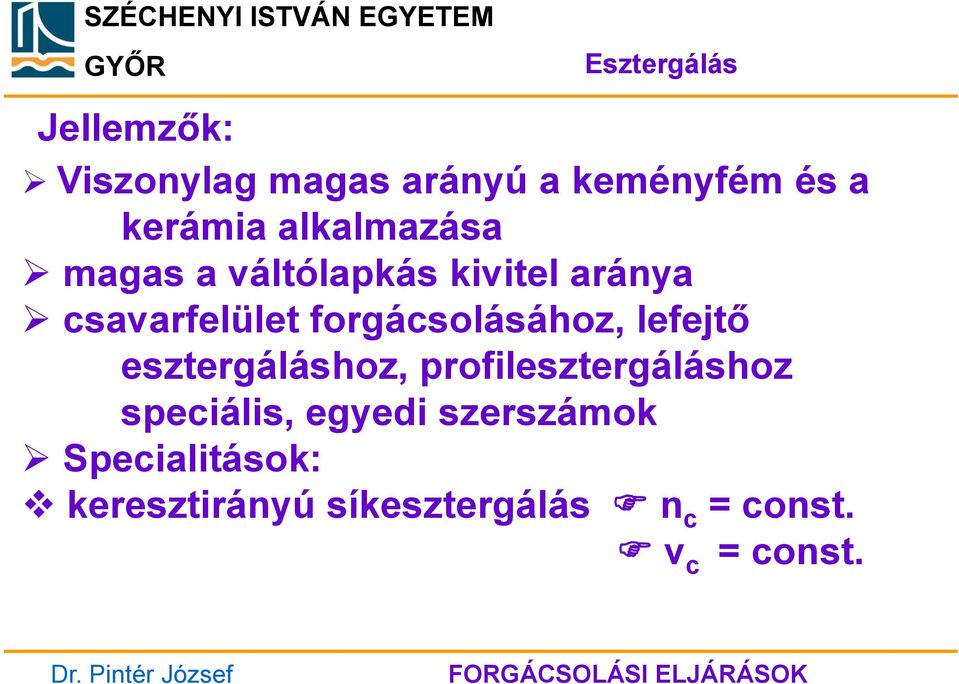

13 Jellemzők: Esztergálás Viszonylag magas arányú a keményfém és a kerámia alkalmazása magas a váltólapkás kivitel aránya csavarfelület forgácsolásához, lefejtő esztergáláshoz, profilesztergáláshoz speciális, egyedi szerszámok Specialitások: keresztirányú síkesztergálás n c = const. v c = const.

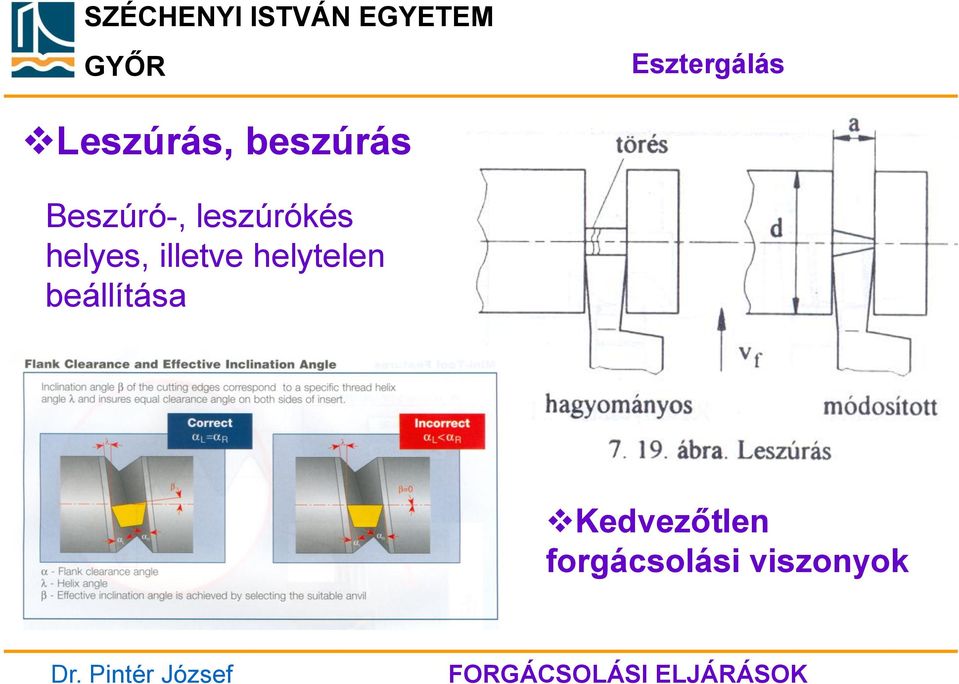

14 Esztergálás Leszúrás, beszúrás Beszúró-, leszúrókés helyes, illetve helytelen beállítása Kedvezőtlen forgácsolási viszonyok

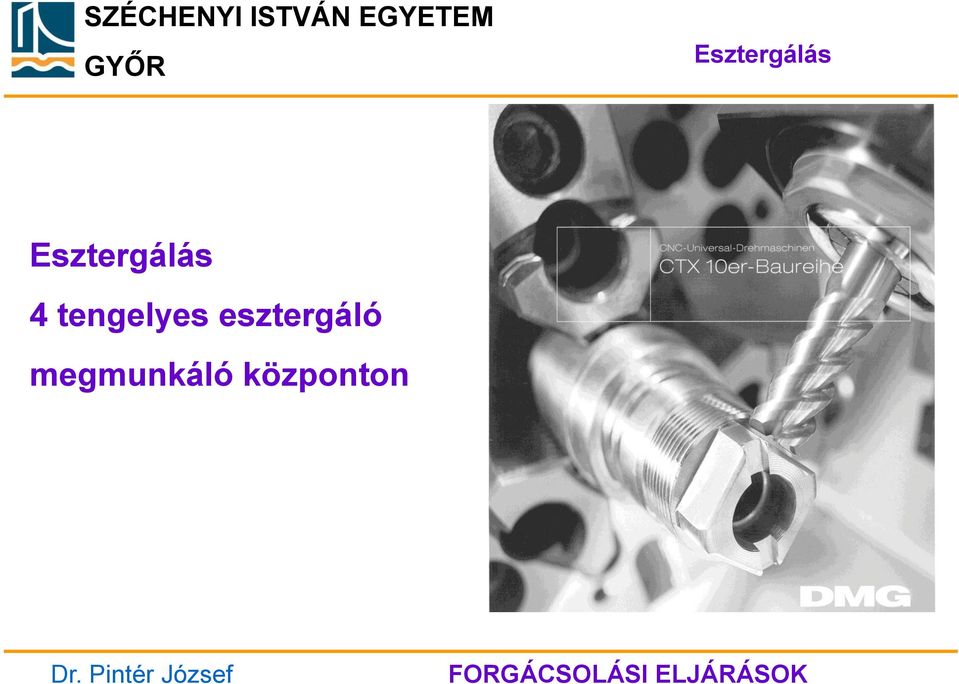

15 Esztergálás Esztergálás 4 tengelyes esztergáló megmunkáló központon

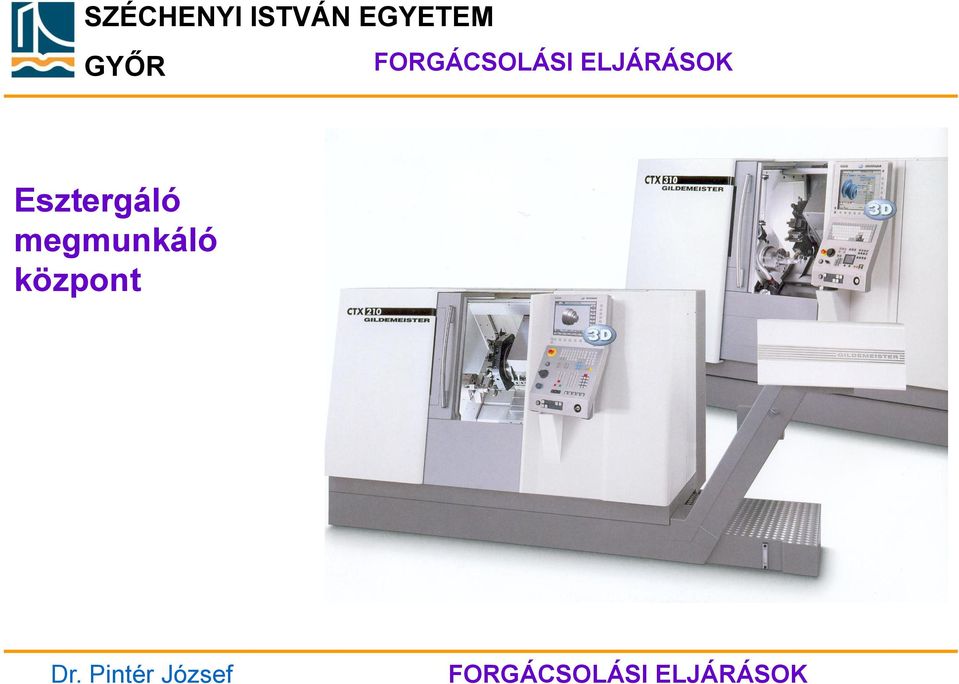

16 Esztergáló megmunkáló központ

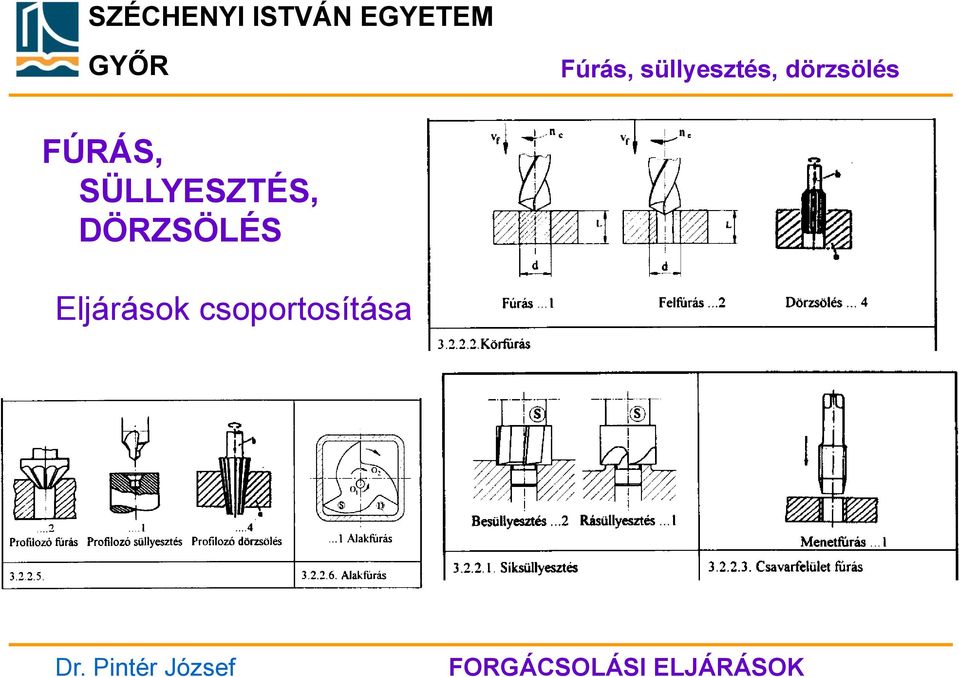

17 Fúrás, süllyesztés, dörzsölés FÚRÁS, SÜLLYESZTÉS, DÖRZSÖLÉS Eljárások csoportosítása

18 Fúrás, süllyesztés, dörzsölés Fúrás, süllyesztés, dörzsölés Forgó főmozgás szerszám végzi Előtoló mozgás tengelyirányban szerszám mm/ford. Jellemző szerszám kétélű (csigafúró)

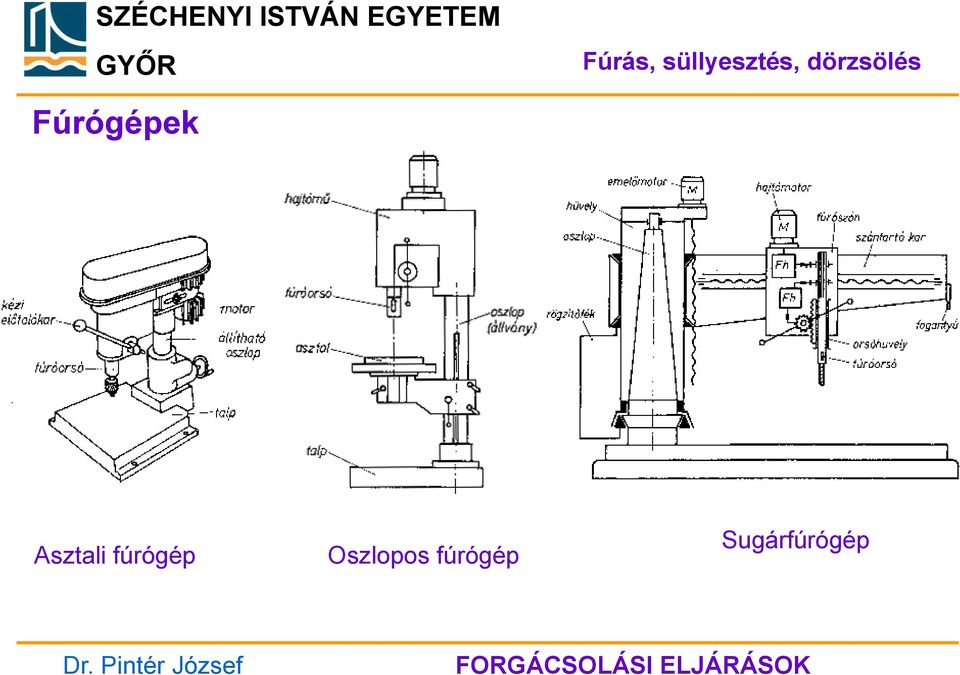

19 Fúrás, süllyesztés, dörzsölés Fúrógépek Asztali fúrógép Oszlopos fúrógép Sugárfúrógép

20 Fúrás, süllyesztés, dörzsölés Fúrás, süllyesztés, dörzsölés Telibefúrás Furatbővítés Furatmegmunkáló eljárások Furatok bővítése Süllyesztés Dörzsölés

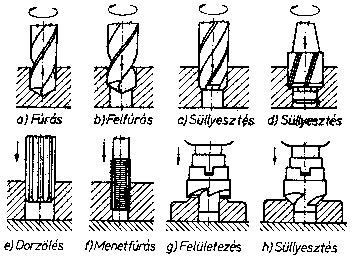

21 Fúrás, süllyesztés, dörzsölés Furatmegmunkáló eljárások

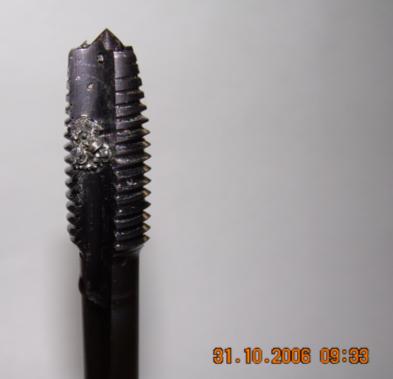

22 Furatmegmunkáló szerszámok Csigafúrók (bevonatos keményfém) Menetfúró Fúrás, süllyesztés, dörzsölés Csigafúró Süllyesztő Dörzsár Csúcssüllyesztő Menetfúró Profilos dörzsár

23 Fúrás, süllyesztés, dörzsölés Csigafúró felépítése és munkája

24 Marás Marás Palástmarás A marás változatai, mozgások Homlokmarás

25 Marás Marás A marás általános vázlata, mozgások, a leváló forgács alakja Főmozgás Főmozgás forgó végzi a szerszám (ω c ) Előtoló mozgás Mellékmozgások általában egyenesvonalúak, végezheti a munkadarab, vagy a szerszám v f mm/min

26 Marás A marás változatai

27 Marás Főmozgás forgó végzi a szerszám Marószerszám szabályosan többélű Mellékmozgások általában egyenesvonalúak, végezheti a munkadarab, vagy a szerszám v mm/min Sajátosságok: Szerszám élei fordulatonként egyszer kerülnek fogásba változó vastagságú forgács

28 Marás Marás szerszámai

29 Marás Egyenirányú és ellenirányú marás Szerszám n n Ø D s φ s φ s a h k h k a B f z v f v f f z Ellenirányú marás Egyenirányú marás Munkadarab

30 Üregelés ÜREGELÉS Forgácsolás olyan többfogú szerszámmal,amelynek fogai egymás mögött lépcsőzve helyezkednek el, és a lépcsők mérete - a fogemelkedés megegyezik a forgácsvastagsággal. Mozgások Főmozgás: egyenes vonalú, alternáló szerszám (egyszer halad át a munkadarabon készre munkálja annak felületét) Mellékmozgások nincsenek, az előtoló mozgást a fogak lépcsőzése helyettesíti (szerkezeti előtolás). Az üregelő szerszám utolsó fogainak a profilja - általában megegyezik a munkadarabon elkészítendő profillal.

31 Üregelés ÜREGELÉS Üregeléssel előállítható jellegzetes alakzatok (példák)

32 Üregelés Eljárások

33 Üregelés Eljárások Belső üregelés Külső üregelés

34 Üregelés Üregelő szerszám kialakítása és az üregelési folyamat Anyaguk többnyire: R3 R6 gyorsacél Forgácsolási sebesség: v c = 1-10 [m/min] v c = [m/min]

35 Üregelés Üregelő szerszám fogainak kilakítása

36 Üregelés Belső furatalakzatot megmunkáló szerszámok kialakítása: Profilozó tüske (a.) Generáló tüske (b.)

37 Üregelés Sík felületek üregelésének szerszámelrendezési változatai

38 Üregelés Üregelő szerszám által leválasztott forgács elhelyezkedése a foghoronyban A forgácsnak el kell férnie a forgácshoronyban

39 GYALULÁS, VÉSÉS Főmozgás és mellékmozgások is egyenesvonalú mozgások Változatok: GYALULÁS, VÉSÉS Hosszgyalulás főmozgást a munkadarab végzi Harántgyalulás főmozgást a szerszám végzi

40 GYALULÁS, VÉSÉS Vésés főmozgás iránya függőleges, végzi a szerszám

41 GYALULÁS, VÉSÉS

42 Abrazív eljárások Abrazív eljárások Osztályozás: Energiaátvitel jellege szerint: 8.1. ábra Pályához kötött köszörűkorong és a munkadarab relatív pályája palástköszörülés, síkköszörülés, csúcsnélküli köszörülés Erőhöz kötött abrazív megmunkálás anyagleválasztás sebessége a csiszoló testekre ható merőleges nyomóerő függvénye dörzsköszörülés, hónolás

43 Abrazív eljárások Abrazív eljárások Alakhoz kötött abrazív megmunkálás anyag leválasztásban a szemcse alakja döntő szerepet játszik leppelés, polírozás Energiához kötött abrazív megmunkálás anyagleválasztás intenzitását abrazív sugár, ill. szemcsék mozgási energiája határozza meg abrazív sugaras vágás, ultrahangos megmunkálás

44 Abrazív eljárások Abrazív eljárások Abrazív szerszámok szerkezete Tényezők: Szemcse anyaga és mérete Kötőanyag minősége és mennyisége (kötéskeménység) Abrazív szemcsék és a kötőanyag térbeli elhelyezkedése, porozitás

45 Abrazív eljárások Abrazív eljárások Abrazív szerszámanyagok Természetes csiszolóanyagok Elektrokorund Al2O3 jelölése: "A" Sziliciumkarbid SiC jelölése: "C" Bórkarbid Köbös bórkarbid jelölése: "B" CBN Gyémánt jelölése: "D" Kötőanyagok: Kerámia Műgyanta, gumi, sellak Galvanikus kötés

46 Abrazív eljárások Köszörűkorongok minőségi jelölésrendszere

47 Abrazív eljárások Szuperkemény köszörűkorongok jelölésrendszere (König)

48 Abrazív eljárások Köszörűkorongok kopási folyamata

49 Abrazív eljárások Köszörűszerszámok

50 Abrazív eljárások Köszörülési eljárások Palástköszörülés változatai

51 Köszörülési eljárások Palástköszörülés változatai Beszúró palástköszörülés

52 Köszörülési eljárások Egyetemes palástköszörűgép

53 Abrazív eljárások Köszörülési eljárások

54 Abrazív eljárások Köszörülési eljárások

55 Abrazív eljárások Köszörülési eljárások Furatköszörülés

56 Abrazív eljárások Köszörülési eljárások Síkköszörülés

57 A FORGÁCSLEVÁLASZTÁS ALAPJAI Köszönöm a figyelmet! A FORGÁCSLEVÁLASZTÁS ALAPJAI
