1 Gyártócellák (NGB_AJ018_1) Forgácsoló megmunkálások áttekintése 2. Bevezetés Dr. Pintér József

2 2

3 Tartalom A forgácsolási eljárások csoportosítása Esztergálás és változatai Fúrás és változatai Marás és változatai Köszörülés és változatai 3

4 Forgácsolási eljárások csoportosítása A forgácsolási eljárások csoportosítása A forgácsolási módokat meghatározzák: Szerszám és munkadarab egymáshoz viszonyított helyzete A forgácsoló mozgások A forgácsoló mozgást végző szerszám kialakítása

5 Esztergálás

6 Esztergálás Esztergálás változatai: Hosszesztergálás Beszúró esztergálás Keresztesztergálás, Síkesztergálás Menetesztergálás Furatesztergálás

7 Esztergálás Univerzális esztergagép (SZE laborban)

8 Esztergálás Univerzális esztergagép szánszerkezete és kijelzője (SZE)

9 Esztergálás Esztergálás fokozatai: Nagyolás Simítás Finomítás

10 Esztergálás Eszterga szerszámok

11 Jellemzők: Esztergálás Viszonylag magas arányú a keményfém és a kerámia alkalmazása magas a váltólapkás kivitel aránya csavarfelület forgácsolásához, lefejtő esztergáláshoz, profilesztergáláshoz speciális, egyedi szerszámok Specialitások: keresztirányú síkesztergálás n c = const. v c = const.

12 Esztergálás Leszúrás, beszúrás Beszúró-, leszúrókés helyes, illetve helytelen beállítása Kedvezőtlen forgácsolási viszonyok

13 Esztergálás Esztergálás 4 tengelyes esztergáló megmunkáló központon

14 FORGÁCSOLÁSI ELJÁRÁSOK Esztergáló megmunkáló központ

15 Esztergálás Esztergáló megmunkáló központ munkatere

16 VIDEO Gömb esztergálása 16

17 Fúrás, süllyesztés, dörzsölés FÚRÁS, SÜLLYESZTÉS, DÖRZSÖLÉS Eljárások csoportosítása

18 Fúrás, süllyesztés, dörzsölés Fúrás, süllyesztés, dörzsölés Forgó főmozgás szerszám végzi Előtoló mozgás tengelyirányban szerszám mm/ford. Jellemző szerszám kétélű (csigafúró)

19 Fúrás, süllyesztés, dörzsölés Fúrás, süllyesztés, dörzsölés Telibefúrás Furatbővítés Furatmegmunkáló eljárások Furatok bővítése Süllyesztés Dörzsölés

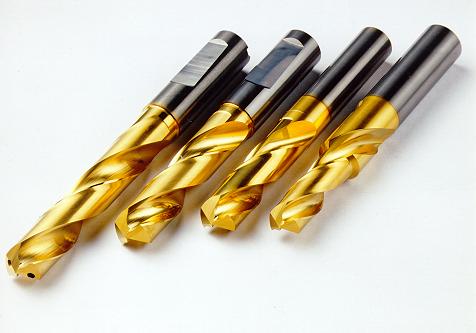

20 Furatmegmunkáló szerszámok Csigafúrók (bevonatos keményfém) Fúrás, süllyesztés, dörzsölés Csigafúró Süllyesztő Dörzsár Csúcssüllyesztő Menetfúró Profilos dörzsár

21 Fúrás, süllyesztés, dörzsölés Furás, felfúrás Csigafúró felépítése és munkája

22 Marás Marás Palástmarás A marás változatai, mozgások Homlokmarás

23 Marás Marás Függőleges marógép (SZE)

24 Marás Marás A marás általános vázlata, mozgások, a leváló forgács alakja Főmozgás Főmozgás forgó végzi a szerszám (ω c ) Előtoló mozgás Mellékmozgások általában egyenesvonalúak, végezheti a munkadarab, vagy a szerszám v f mm/min

25 Marás A marás változatai

26 Marás Főmozgás forgó végzi a szerszám Marószerszám szabályosan többélű Mellékmozgások általában egyenesvonalúak, végezheti a munkadarab, vagy a szerszám v mm/min Sajátosságok: Szerszám élei fordulatonként egyszer kerülnek fogásba változó vastagságú forgács

27 Marás Marás szerszámai

28 Marás Egyenirányú és ellenirányú marás Szerszám n n Ø D s φ s φ s a h k h k a B f z v f v f f z Ellenirányú marás Egyenirányú marás Munkadarab

29 Marás Jellegzetes mozgástípusok 29

30 Marás Jellegzetes mozgástípusok Gömbvégű maró Ujjmaró Pályavezérlés 3 D és 5D n n 3D-s marás 5D-s marás Szabad, térbeli felületek marása CNC szerszámgépen 30

31 Abrazív eljárások Abrazív eljárások Abrazív szerszámok szerkezete Tényezők: Szemcse anyaga és mérete Kötőanyag minősége és mennyisége (kötéskeménység) Abrazív szemcsék és a kötőanyag térbeli elhelyezkedése, porozitás

32 Abrazív eljárások Abrazív eljárások Abrazív szerszámanyagok Természetes csiszolóanyagok Elektrokorund Al2O3 jelölése: "A" Sziliciumkarbid SiC jelölése: "C" Bórkarbid Köbös bórkarbid jelölése: "B" CBN Gyémánt jelölése: "D" Kötőanyagok: Kerámia Műgyanta, gumi, sellak Galvanikus kötés

33 Abrazív eljárások Köszörűkorongok minőségi jelölésrendszere

34 Abrazív eljárások Szuperkemény köszörűkorongok jelölésrendszere (König)

35 Abrazív eljárások Köszörűkorongok kopási folyamata

36 Abrazív eljárások Köszörülési eljárások Palástköszörülés változatai

37 Abrazív eljárások Köszörülési eljárások Síkköszörülés Dr. Pintér József FORGÁCSOLÁSI ELJÁRÁSOK

38 Abrazív eljárások Köszörülési eljárások Síkköszörűgép (SZE laborban)

39 Abrazív eljárások Köszörülési eljárások

40 A gyártástechnológia alapfogalmai Példa alkatrész megmunkálására A BMW hengerfej megmunkált felületei

41 Köszönöm megtisztelő figyelmüket! 41
