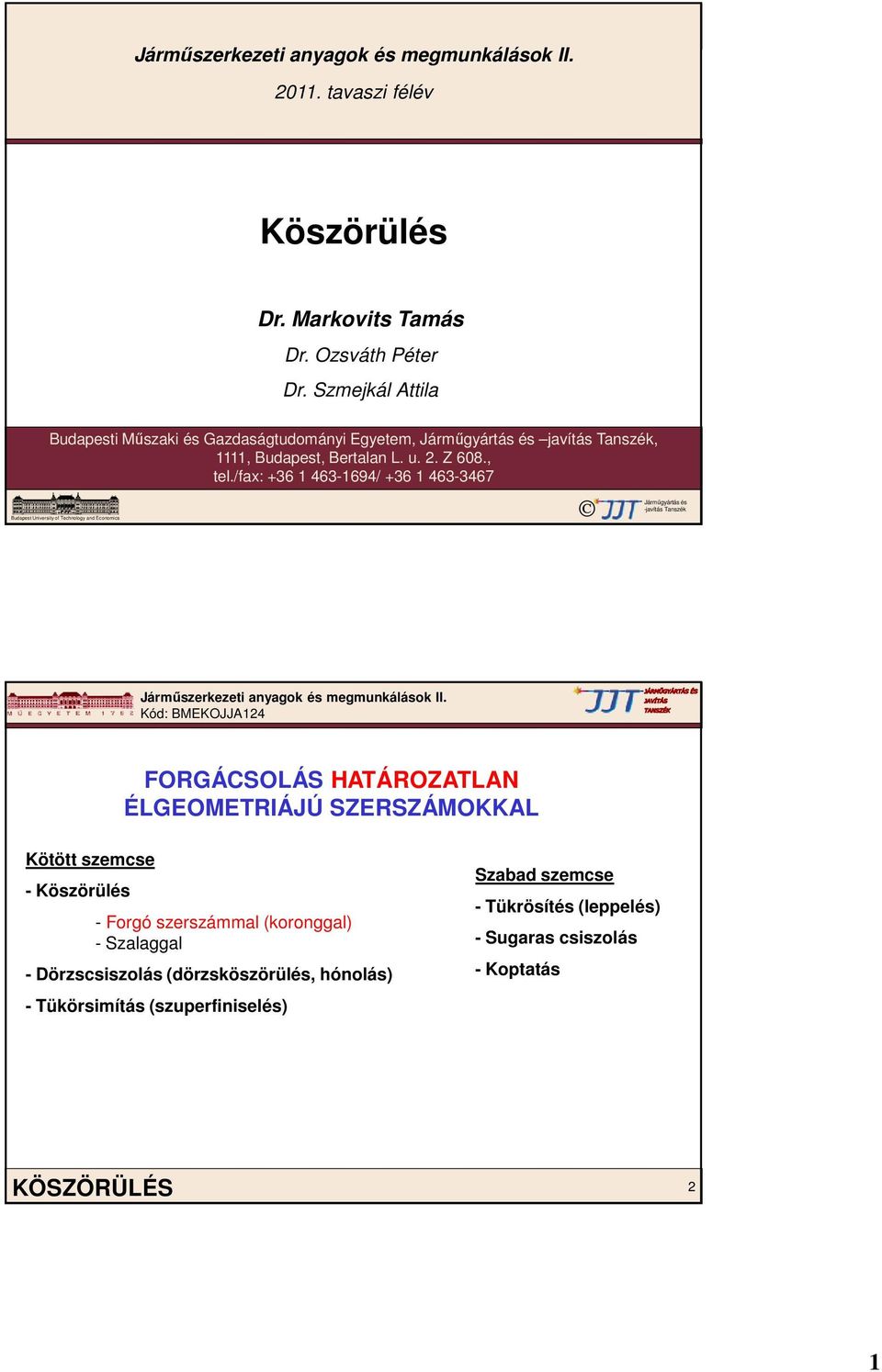

1 2011. tavaszi félév Köszörülés Dr. Markovits Tamás Dr. Ozsváth Péter Dr. Szmejkál Attila Budapesti Műszaki és Gazdaságtudományi Egyetem, Járműgyártás és javítás Tanszék, 1111, Budapest, Bertalan L. u. 2. Z 608., tel./fax: / Budapest Universityof Technology and Economics Járműgyártás és -javítás Tanszék FORGÁCSOLÁS HATÁROZATLAN ÉLGEOMETRIÁJÚ SZERSZÁMOKKAL Kötött szemcse - Köszörülés - Forgó szerszámmal (koronggal) - Szalaggal - Dörzscsiszolás (dörzsköszörülés, hónolás) Szabad szemcse - Tükrösítés (leppelés) - Sugaras csiszolás - Koptatás - Tükörsimítás (szuperfiniselés) KÖSZÖRÜLÉS 2 1

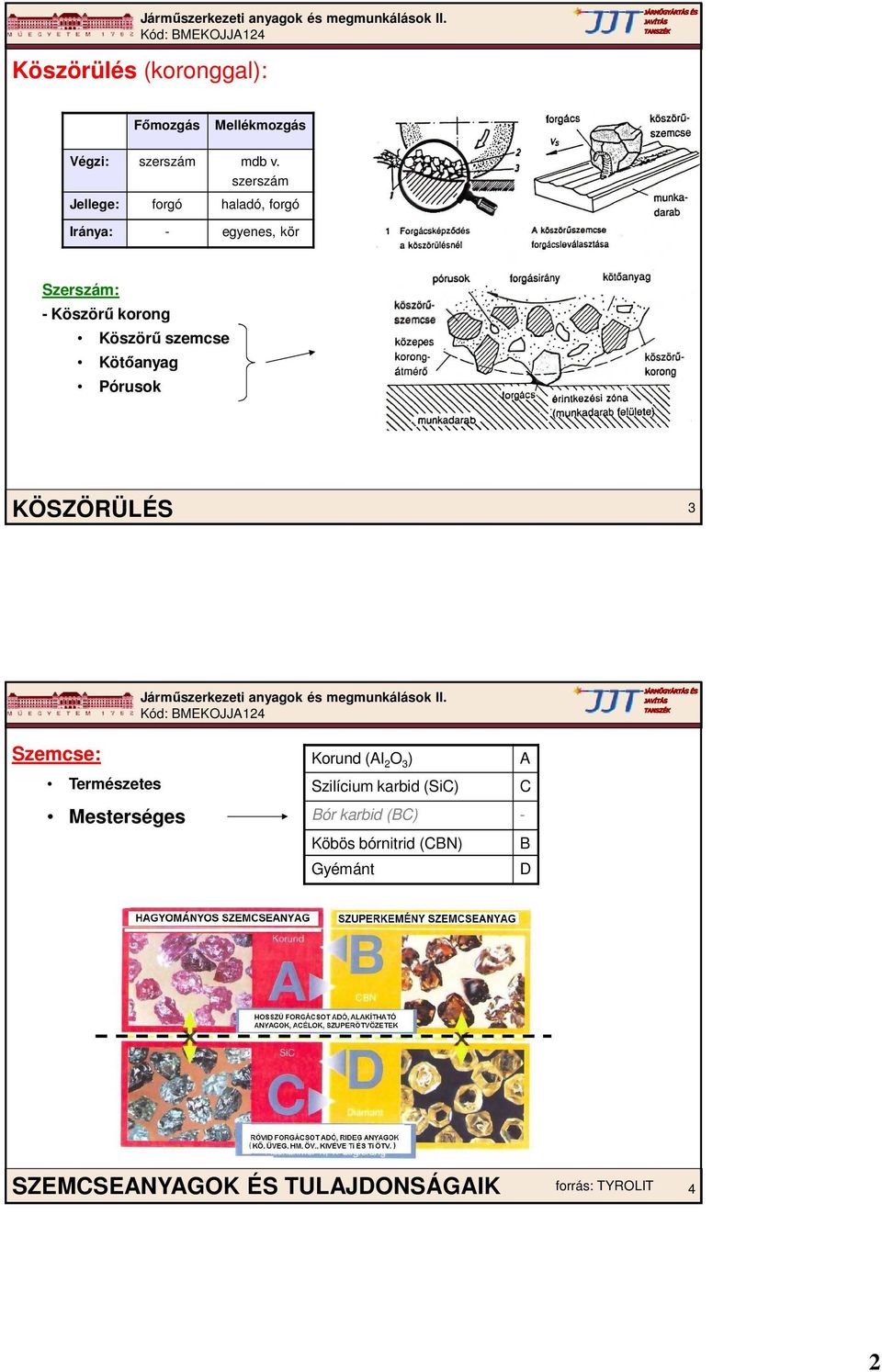

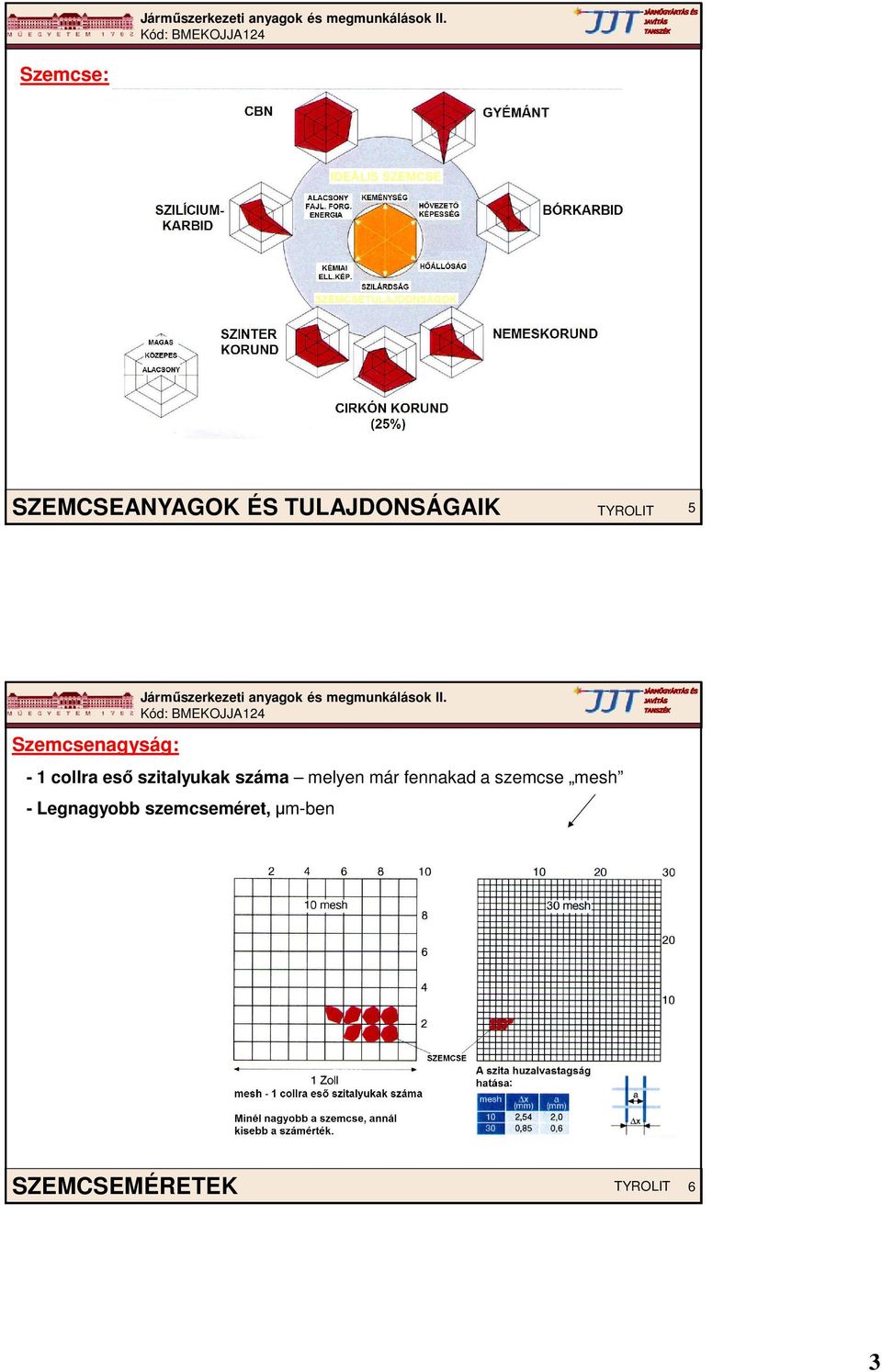

2 Köszörülés (koronggal): Főmozgás Mellékmozgás Végzi: szerszám mdb v. szerszám Jellege: forgó haladó, forgó Iránya: - egyenes, kör Szerszám: - Köszörű korong Köszörű szemcse Kötőanyag Pórusok KÖSZÖRÜLÉS 3 Szemcse: Természetes Mesterséges Korund (Al 2 O 3 ) A Szilícium karbid (SiC) C Bór karbid (BC) - Köbös bórnitrid (CBN) B Gyémánt D SZEMCSEANYAGOK ÉS TULAJDONSÁGAIK forrás: TYROLIT 4 2

3 Szemcse: SZEMCSEANYAGOK ÉS TULAJDONSÁGAIK TYROLIT 5 Szemcsenagyság: - 1 collra eső szitalyukak száma melyen már fennakad a szemcse mesh - Legnagyobb szemcseméret, µm-ben SZEMCSEMÉRETEK TYROLIT 6 3

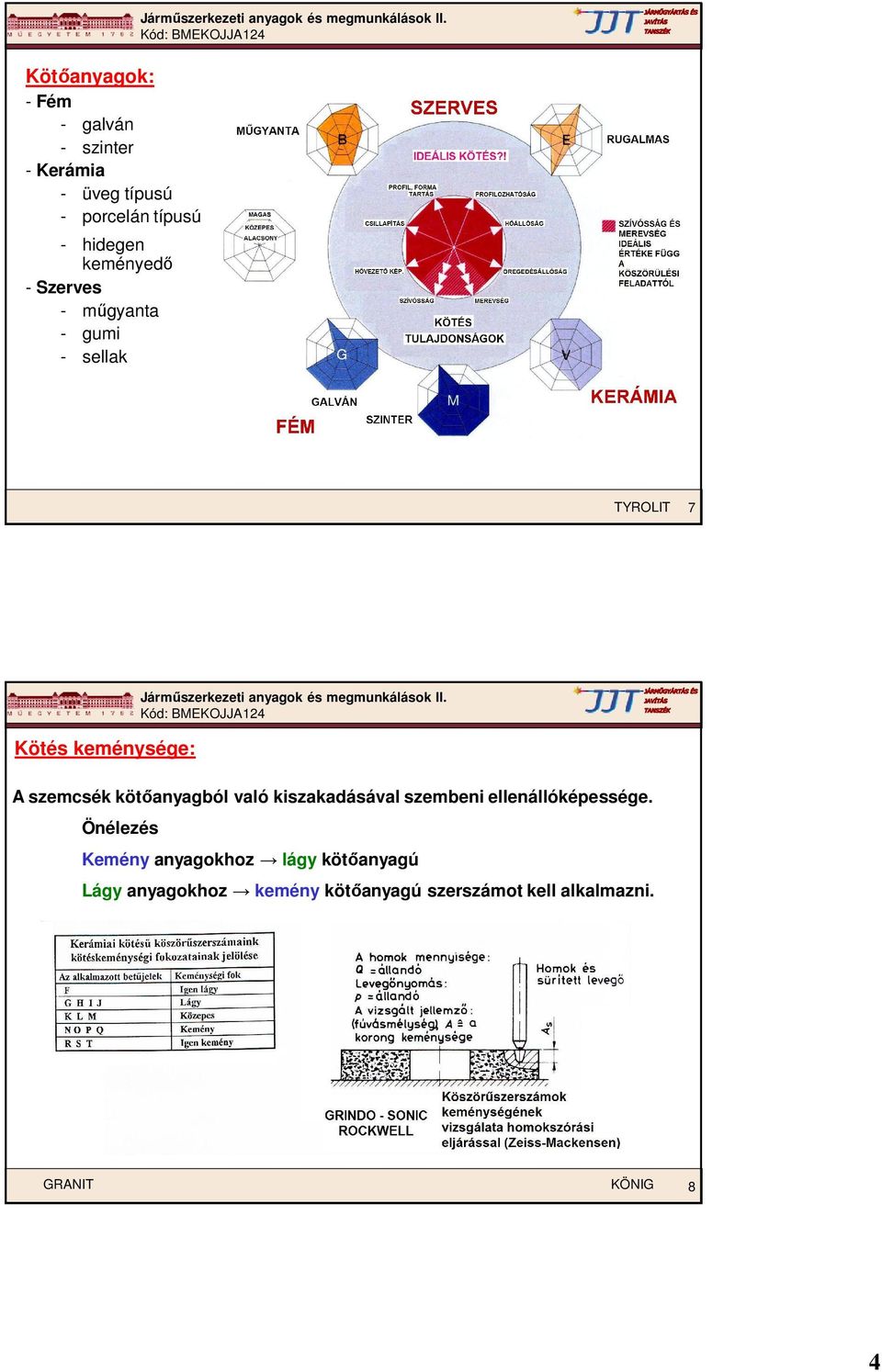

4 Kötőanyagok: - Fém - galván - szinter - Kerámia - üveg típusú - porcelán típusú - hidegen keményedő - Szerves - műgyanta - gumi - sellak TYROLIT 7 Kötés keménysége: A szemcsék kötőanyagból való kiszakadásával szembeni ellenállóképessége. Önélezés Kemény anyagokhoz lágy kötőanyagú Lágy anyagokhoz kemény kötőanyagú szerszámot kell alkalmazni. GRANIT KÖNIG 8 4

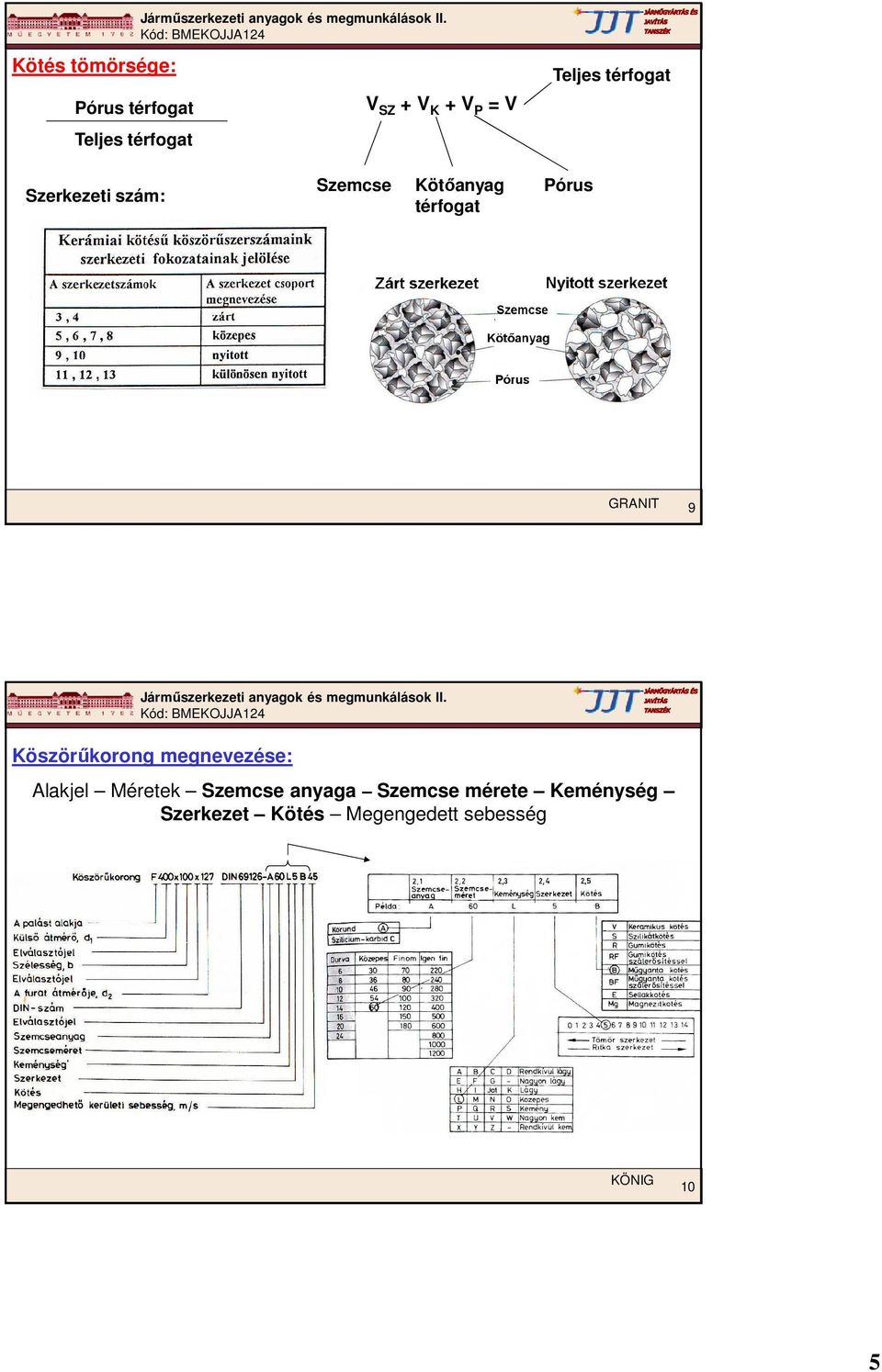

5 Kötés tömörsége: Pórus térfogat Teljes térfogat V SZ + V K + V P = V Teljes térfogat Szerkezeti szám: Szemcse Kötőanyag Pórus térfogat GRANIT 9 Köszörűkorong megnevezése: Alakjel Méretek Szemcse anyaga Szemcse mérete Keménység Szerkezet Kötés Megengedett sebesség KÖNIG 10 5

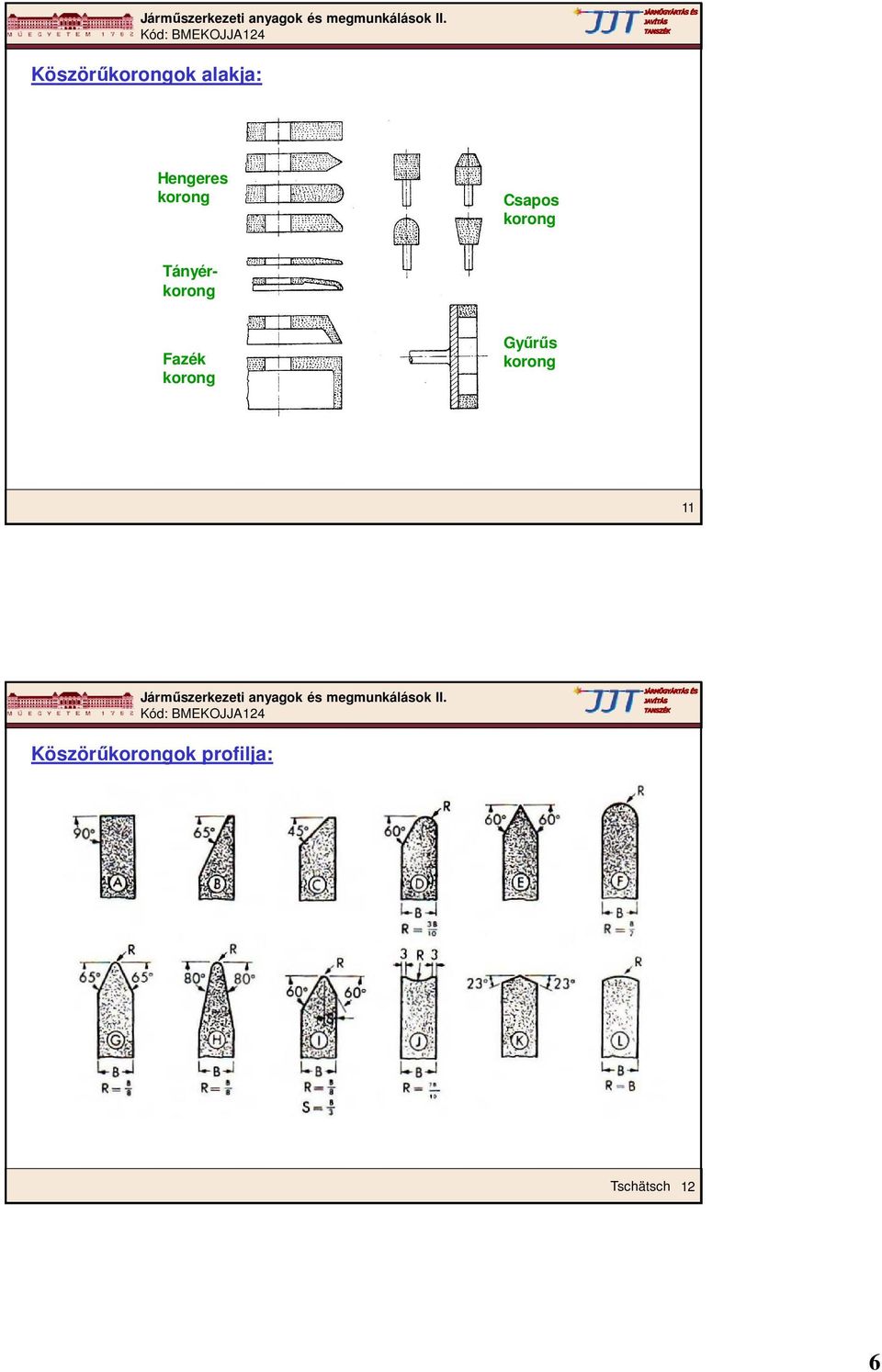

6 Köszörűkorongok alakja: Hengeres korong Csapos korong Tányérkorong Fazék korong Gyűrűs korong 11 Köszörűkorongok profilja: Tschätsch 12 6

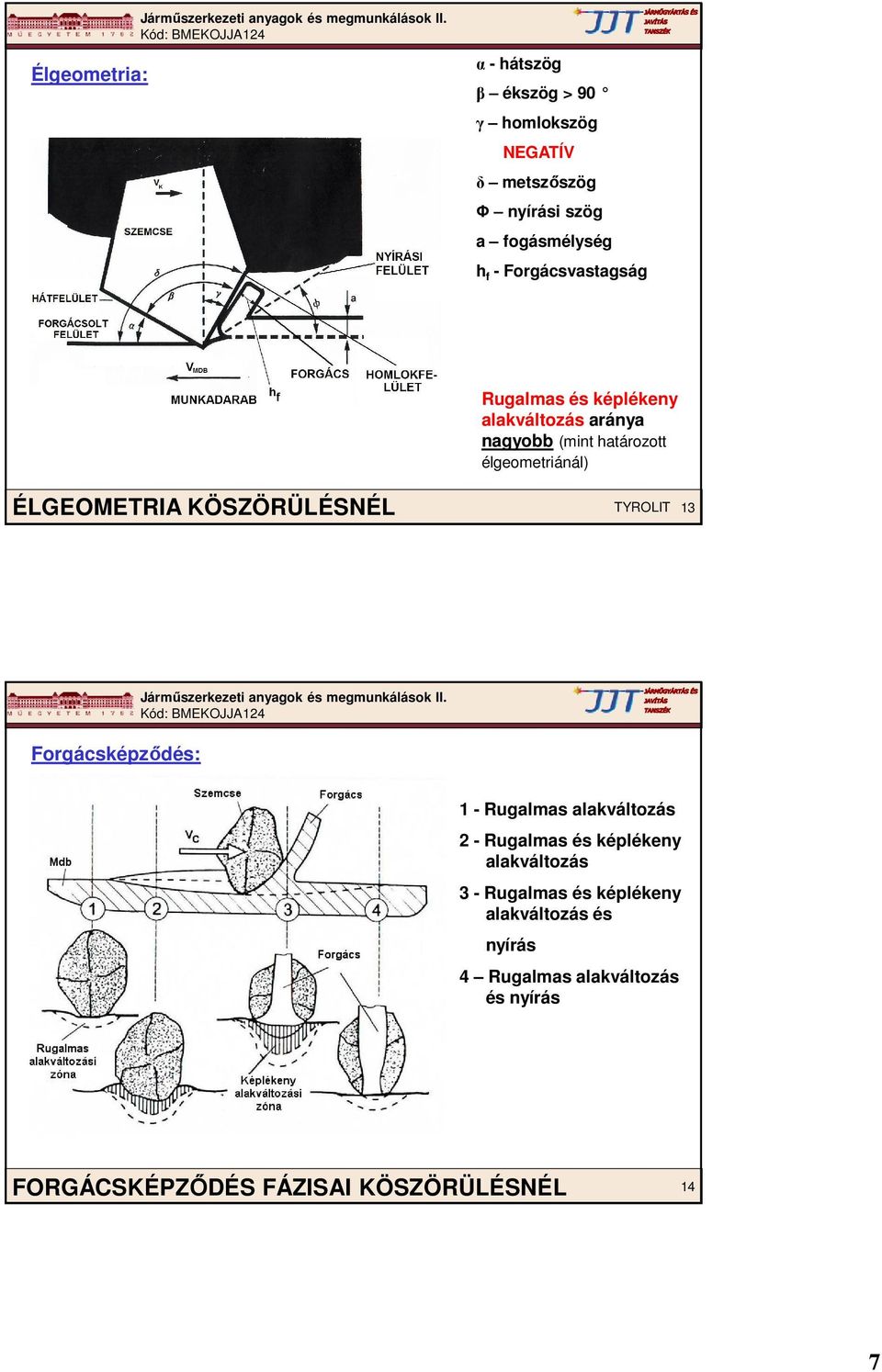

7 Élgeometria: α - hátszög β ékszög > 90 γ homlokszög NEGATÍV δ metszőszög Φ nyírási szög a fogásmélység h f - Forgácsvastagság ÉLGEOMETRIA KÖSZÖRÜLÉSNÉL Rugalmas és képlékeny alakváltozás aránya nagyobb (mint határozott élgeometriánál) TYROLIT 13 Forgácsképződés: 1 - Rugalmas alakváltozás 2 - Rugalmas és képlékeny alakváltozás 3 - Rugalmas és képlékeny alakváltozás és nyírás 4 Rugalmas alakváltozás és nyírás FORGÁCSKÉPZŐDÉS FÁZISAI KÖSZÖRÜLÉSNÉL 14 7

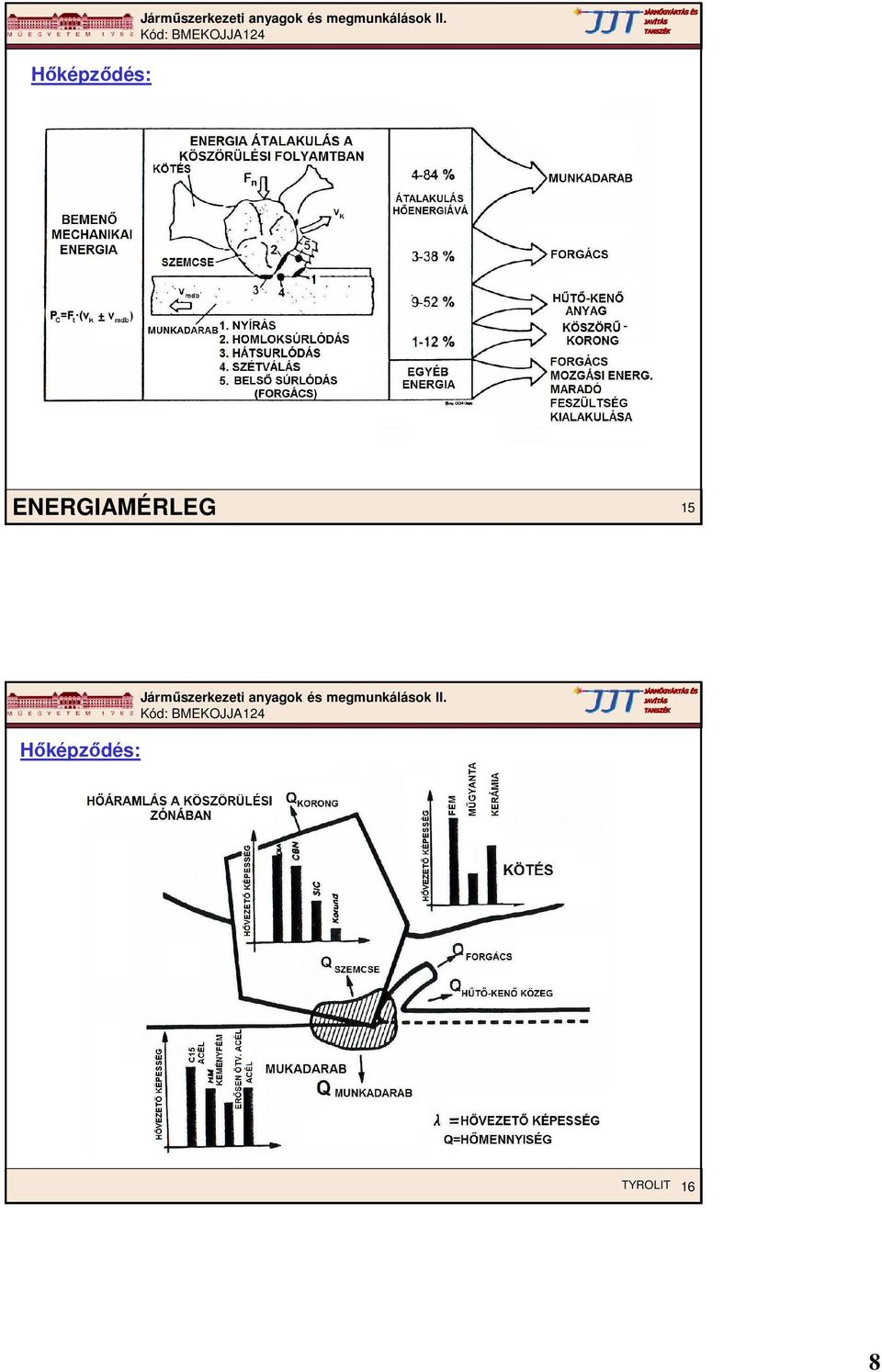

8 Hőképződés: ENERGIAMÉRLEG 15 Hőképződés: TYROLIT 16 8

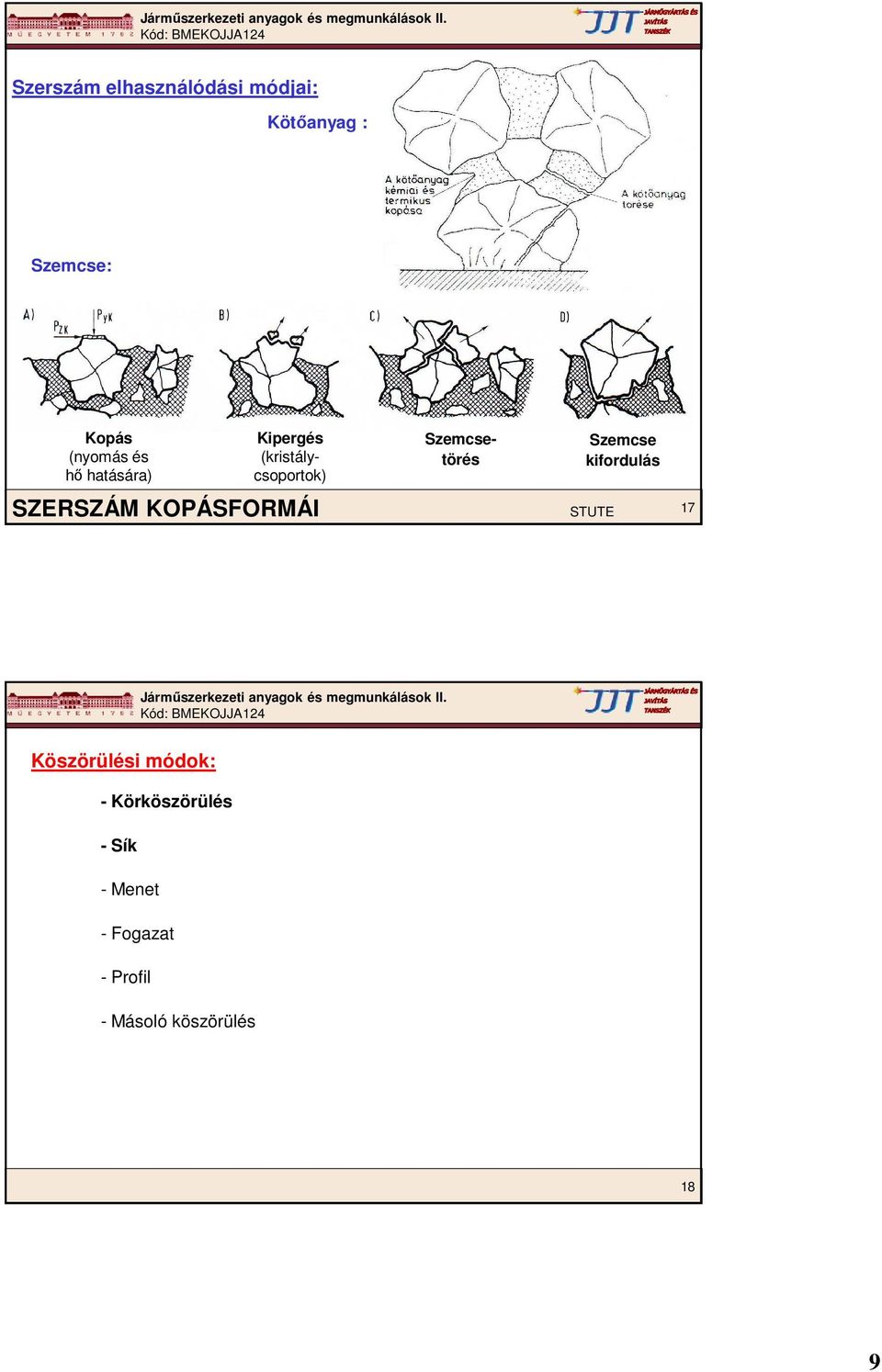

9 Szerszám elhasználódási módjai: Kötőanyag : Szemcse: Kopás (nyomás és hő hatására) Kipergés (kristálycsoportok) Szemcsetörés Szemcse kifordulás SZERSZÁM KOPÁSFORMÁI STUTE 17 Köszörülési módok: - Körköszörülés - Sík - Menet - Fogazat - Profil - Másoló köszörülés 18 9

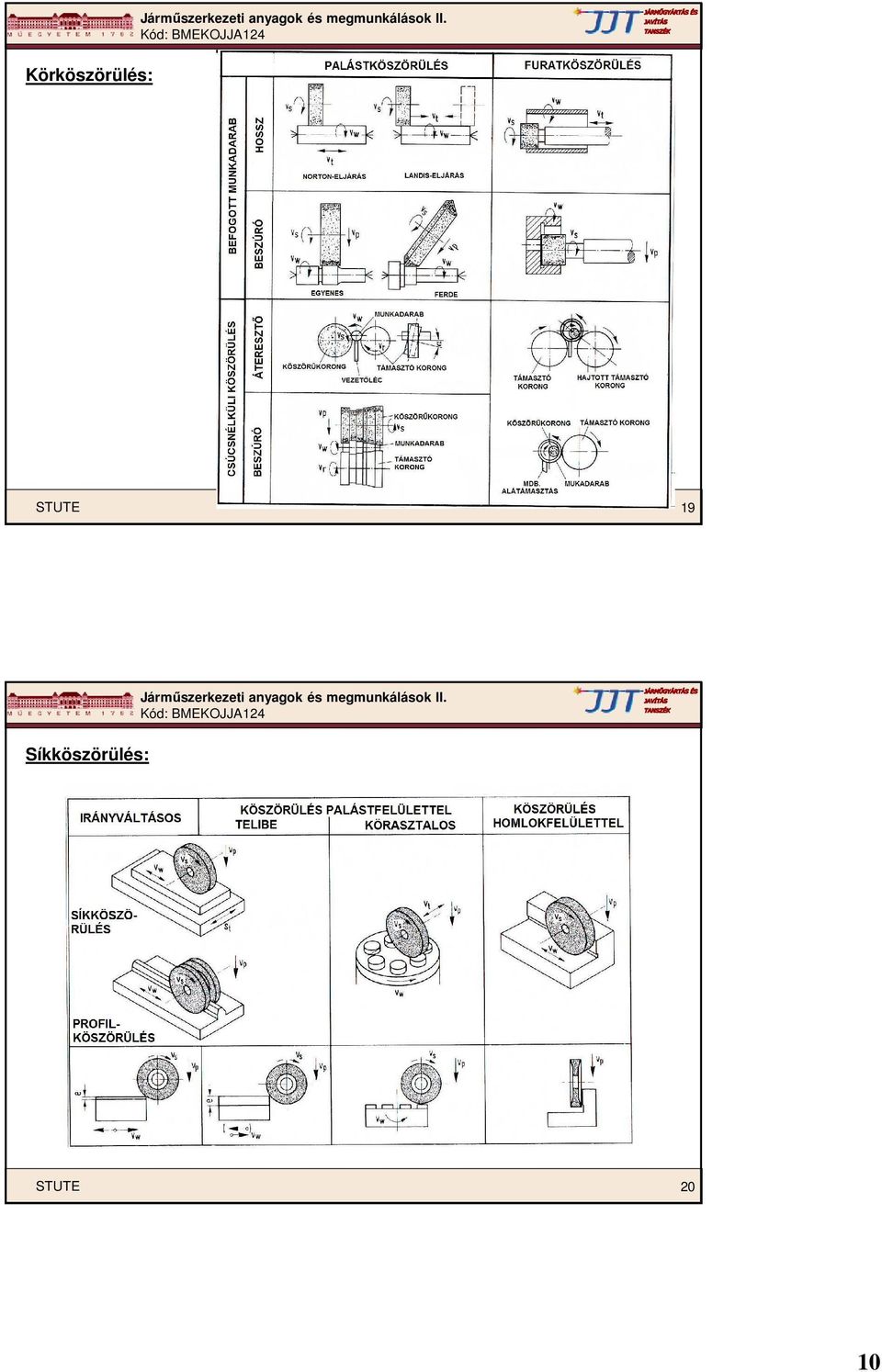

10 Körköszörülés: STUTE 19 Síkköszörülés: STUTE 20 10

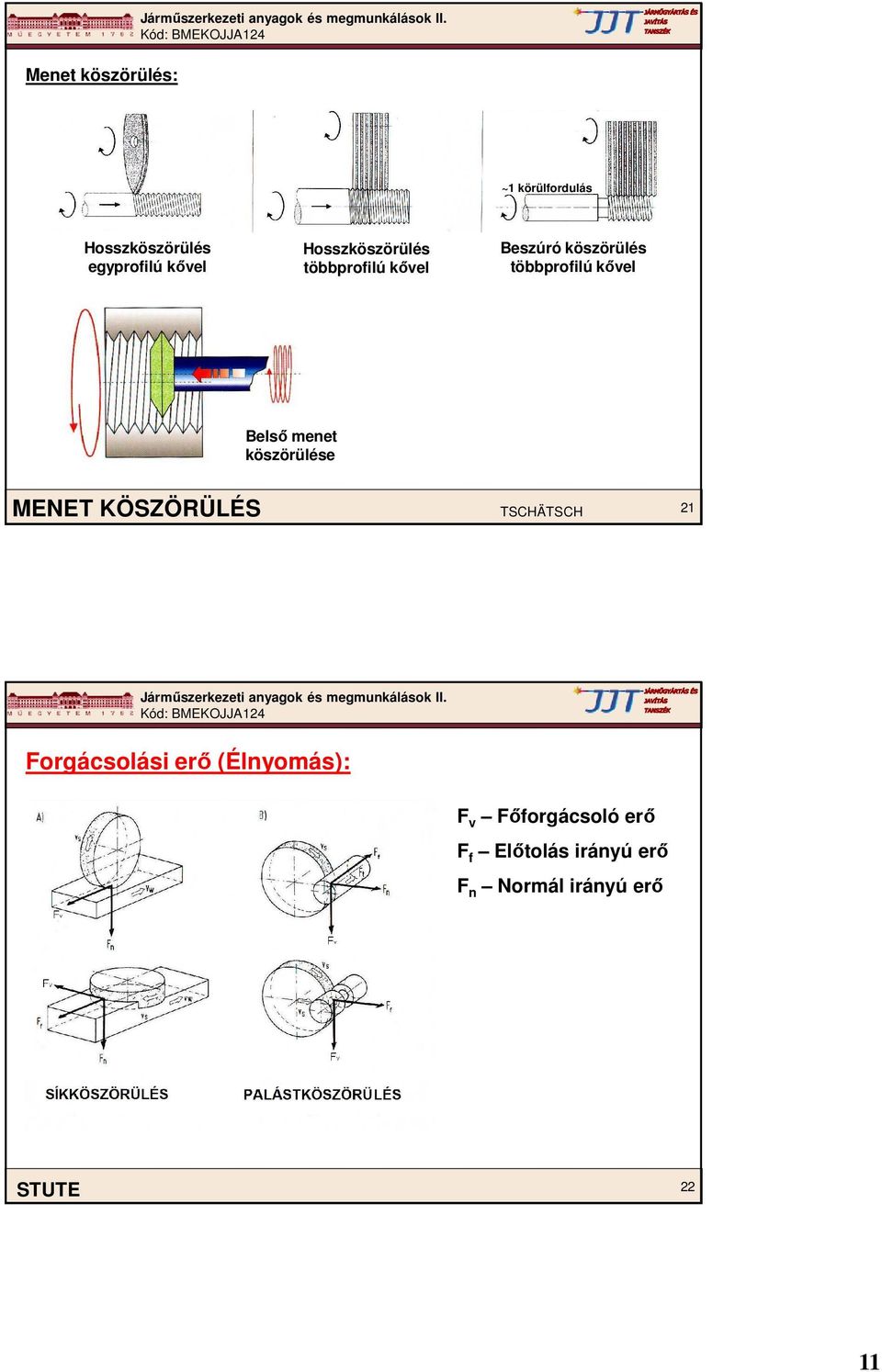

11 Menet köszörülés: ~1 körülfordulás Hosszköszörülés egyprofilú kővel Hosszköszörülés többprofilú kővel Beszúró köszörülés többprofilú kővel Belső menet köszörülése MENET KÖSZÖRÜLÉS TSCHÄTSCH 21 Forgácsolási erő (Élnyomás): F v Főforgácsoló erő F f Előtolás irányú erő F n Normál irányú erő STUTE 22 11

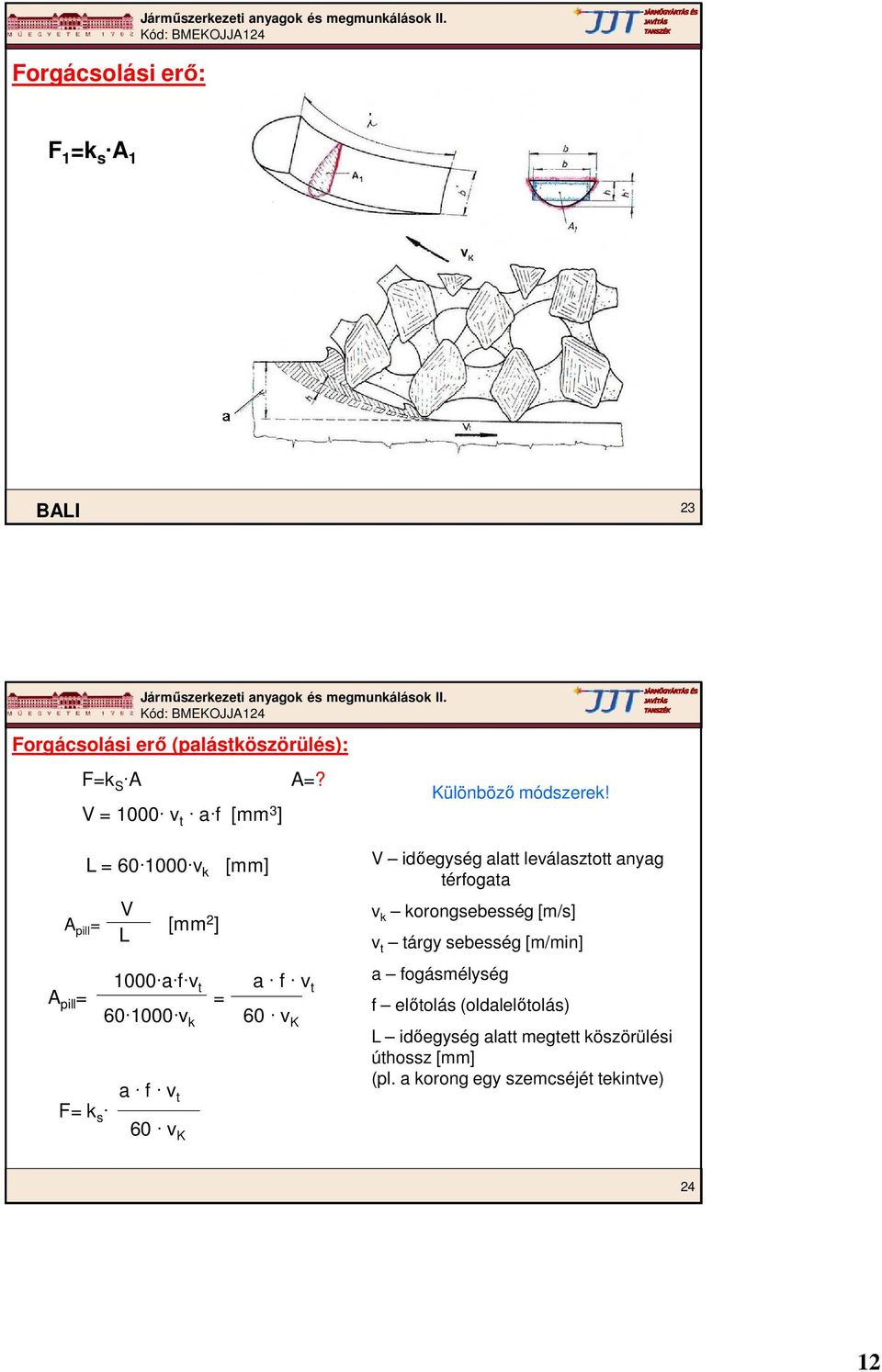

12 Forgácsolási erő: F 1 =k s A 1 BALI 23 Forgácsolási erő (palástköszörülés): F=k S A V = 1000 v t a f [mm 3 ] A=? Különböző módszerek! A pill = L = v k V L 1000 a f v t A pill = = v k F= k s a f v t 60 v K [mm 2 ] [mm] a f v t 60 v K V időegység alatt leválasztott anyag térfogata v k korongsebesség [m/s] v t tárgy sebesség [m/min] a fogásmélység f előtolás (oldalelőtolás) L időegység alatt megtett köszörülési úthossz [mm] (pl. a korong egy szemcséjét tekintve) 24 12

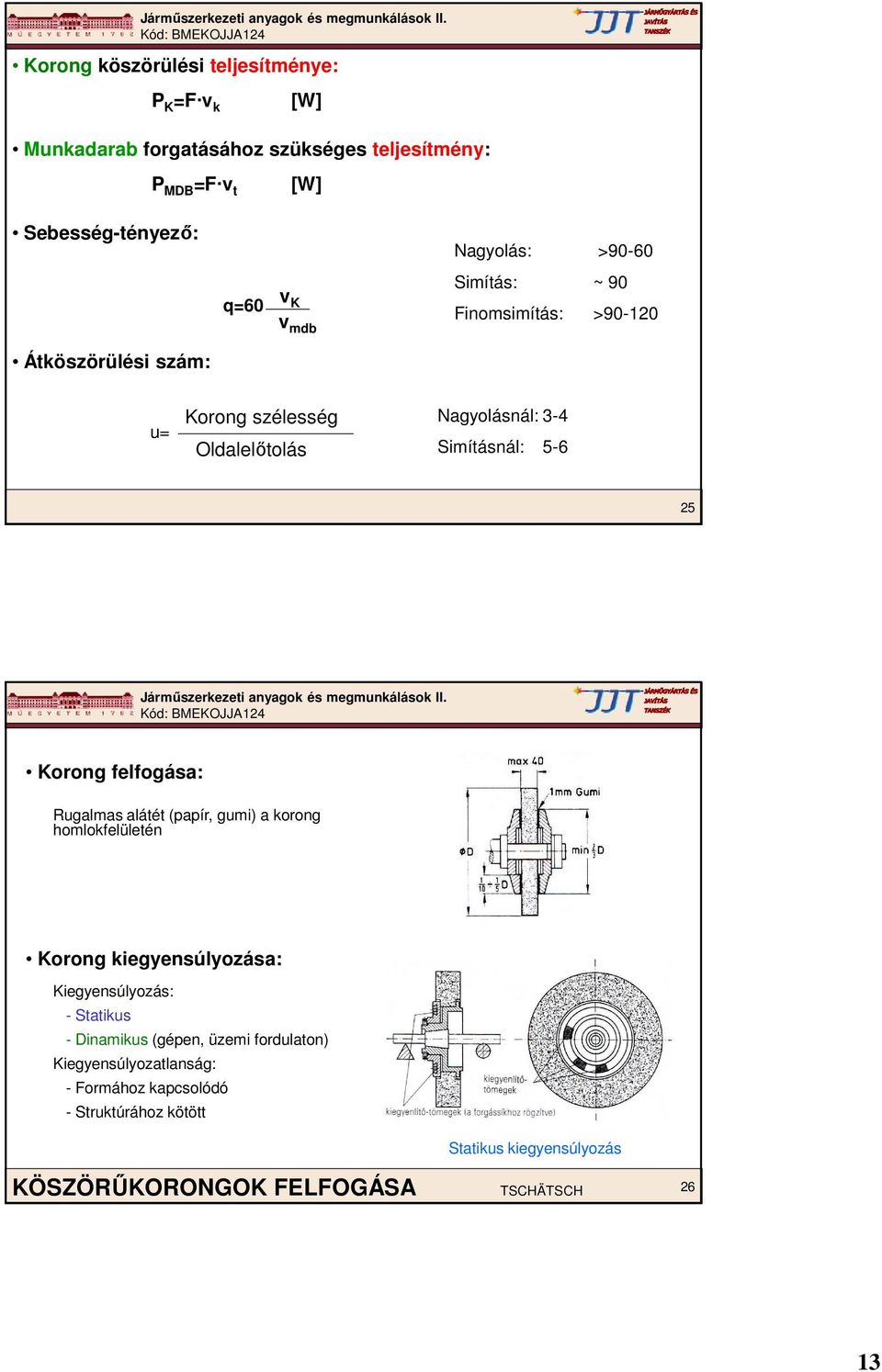

13 Korong köszörülési teljesítménye: P K =F v k [W] Munkadarab forgatásához szükséges teljesítmény: P MDB =F v t [W] Sebesség-tényező: Átköszörülési szám: q=60 v K v mdb Nagyolás: >90-60 Simítás: ~ 90 Finomsimítás: > u= Korong szélesség Oldalelőtolás Nagyolásnál: 3-4 Simításnál: Korong felfogása: Rugalmas alátét (papír, gumi) a korong homlokfelületén Korong kiegyensúlyozása: Kiegyensúlyozás: - Statikus - Dinamikus (gépen, üzemi fordulaton) Kiegyensúlyozatlanság: - Formához kapcsolódó - Struktúrához kötött Statikus kiegyensúlyozás KÖSZÖRŰKORONGOK FELFOGÁSA TSCHÄTSCH 26 13

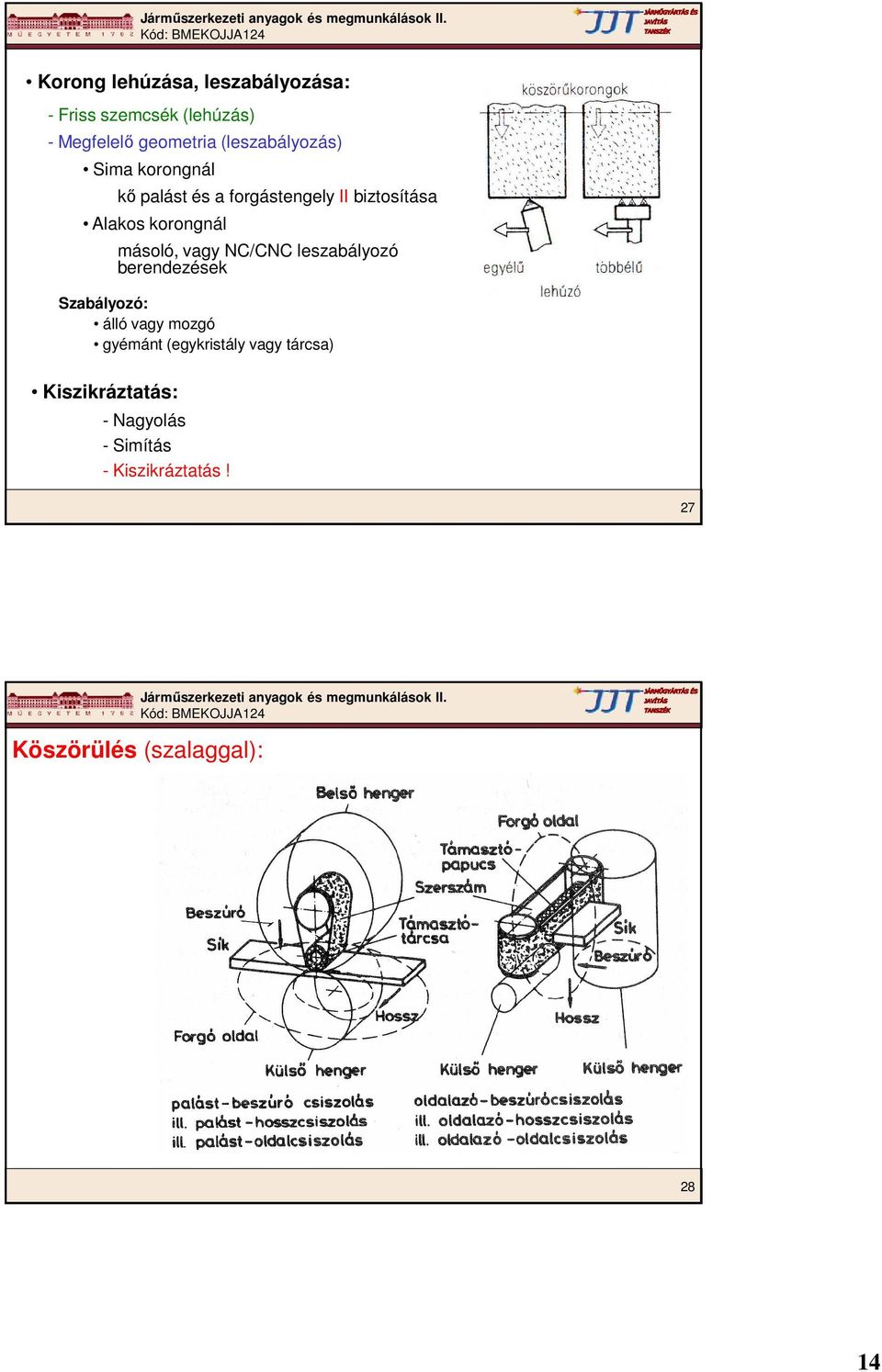

14 Korong lehúzása, leszabályozása: - Friss szemcsék (lehúzás) - Megfelelő geometria (leszabályozás) Sima korongnál kő palást és a forgástengely II biztosítása Alakos korongnál másoló, vagy NC/CNC leszabályozó berendezések Szabályozó: álló vagy mozgó gyémánt (egykristály vagy tárcsa) Kiszikráztatás: - Nagyolás - Simítás - Kiszikráztatás! 27 Köszörülés (szalaggal): 28 14

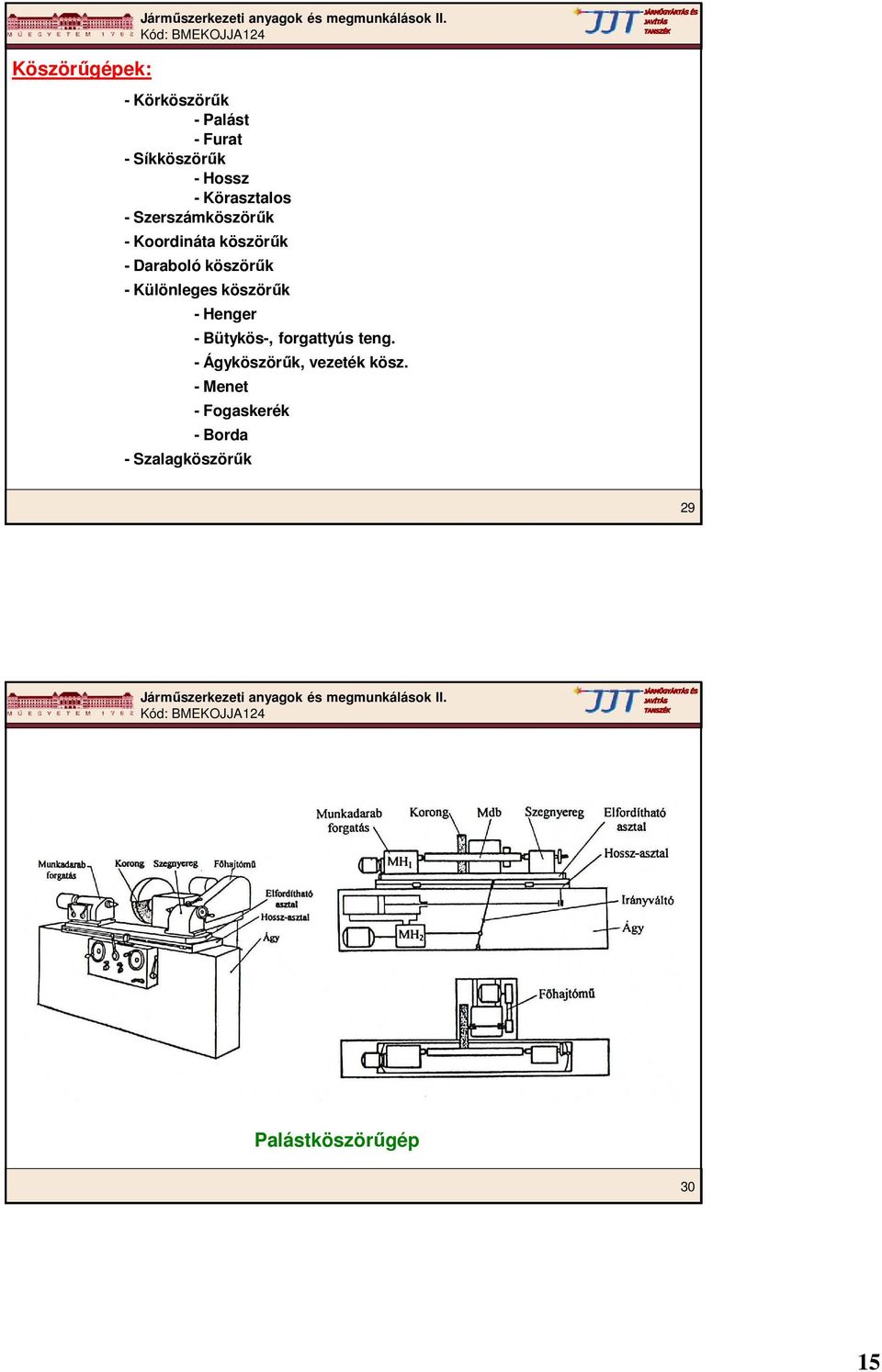

15 Köszörűgépek: - Körköszörűk - Palást - Furat - Síkköszörűk - Hossz - Körasztalos - Szerszámköszörűk - Koordináta köszörűk - Daraboló köszörűk - Különleges köszörűk - Henger - Bütykös-, forgattyús teng. - Ágyköszörűk, vezeték kösz. - Menet - Fogaskerék - Borda - Szalagköszörűk 29 Palástköszörűgép 30 15

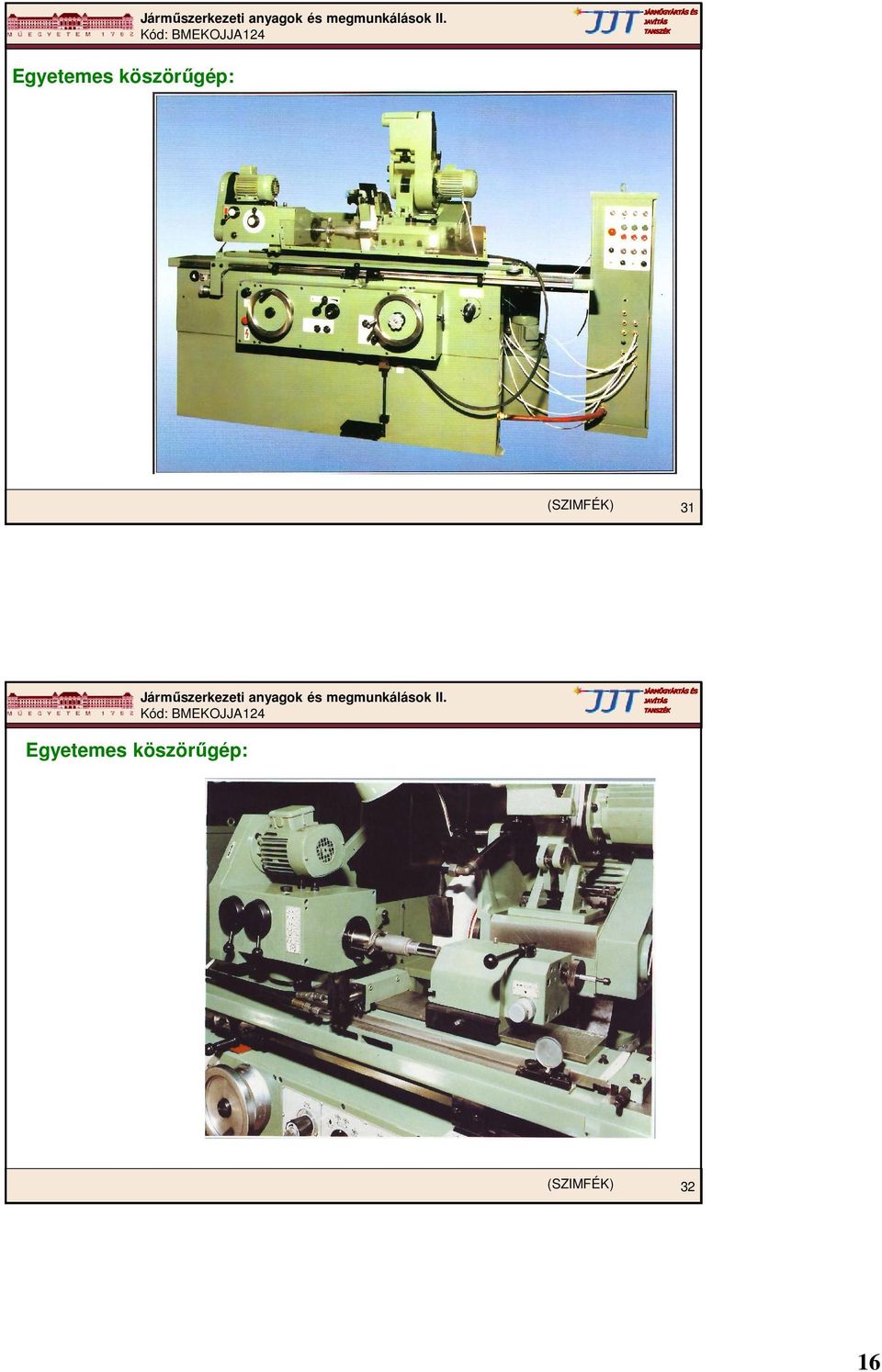

16 Egyetemes köszörűgép: (SZIMFÉK) 31 (SZIMFÉK) 32 Egyetemes köszörűgép: 16

17 Csúcsnélküli köszörűgép vázlata Furatköszörűgép vázlata 33 Síkköszörűgépek elvi felépítése 34 17

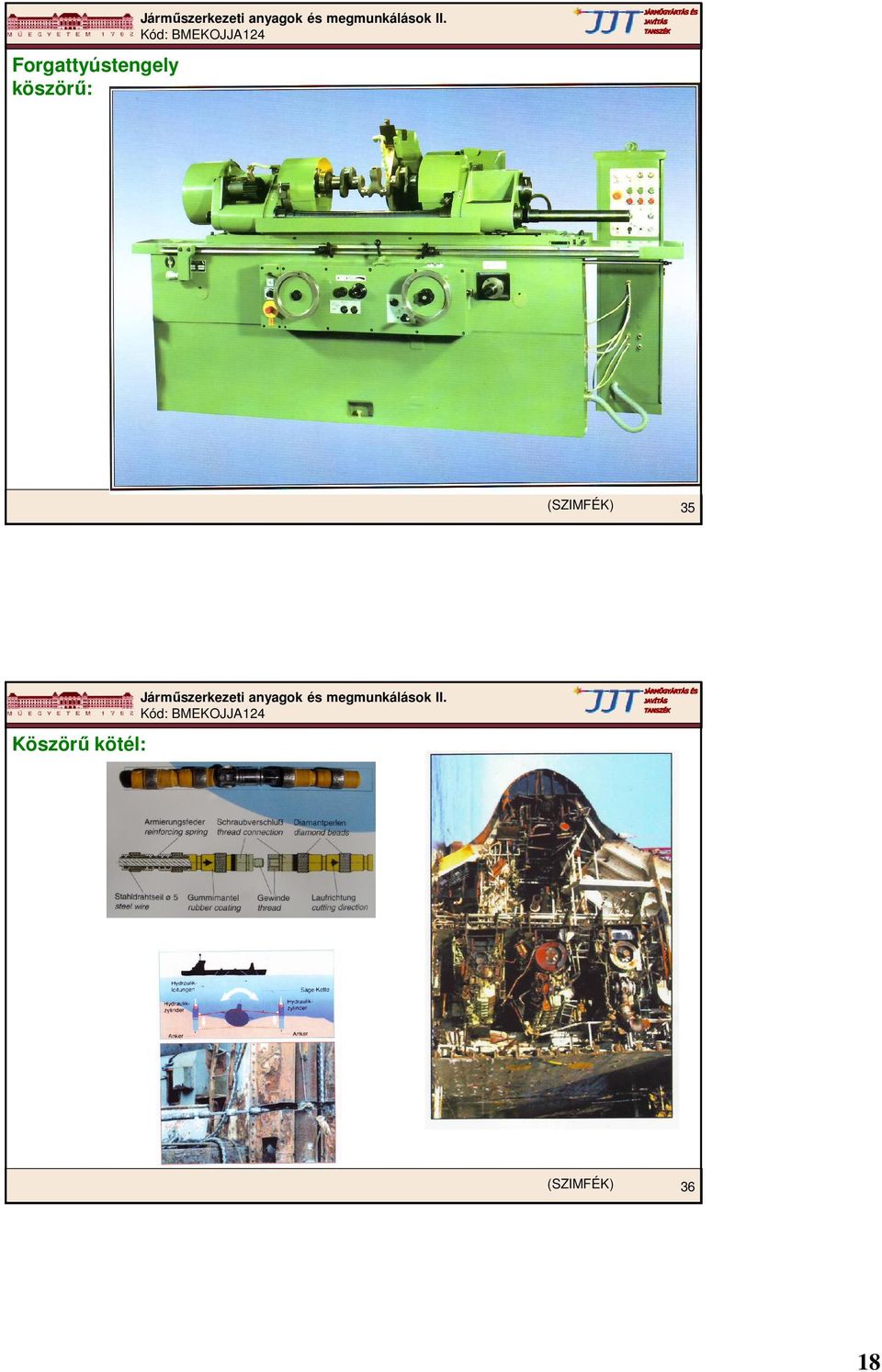

18 Forgattyústengely köszörű: (SZIMFÉK) 35 (SZIMFÉK) 36 Köszörű kötél: 18
