1 / II. félév ÉLGEOMETRIA Dr. Szmejkál Attila Ozsváth Péter Budapesti Műszaki és Gazdaságtudományi Egyetem Közlekedésmérnöki Kar Járműgyártás és javítás Tanszék H-1111, Budapest Bertalan L. u. 2. Zép szmejkal@kgtt.bme.hu, ozsvath@kgtt.bme.hu :25 1

2 AZ ÉLGEOMETRIÁTÓL FÜGG: ERŐ, TELJESÍTMÉNYIGÉNY ÉLTARTAM FELÜLETI MINŐSÉG FORGÁCS ALAKULÁSA FORGÁCSOLÁS DINAMIKÁJA 2

3 FORG. FŐMOZGÁS V HOMLOKLAP MELLÉKÉL FŐÉL FELFEKVŐ FELÜLET MELLÉKÉL HÁTLAP HÁTLAP ELŐTOL TOLÁS S IRÁNYA 3

4 SZERSZÁMOT ALKOTÓ GEOMETRIAI ELEMEK EGYMÁSHOZ VALÓ VISZONYÁNAK MEGHATÁROZÁSA KÜLÖNBÖZŐ RENDSZEREKBEN: SZERSZÁM MEGHATÁROZÓ RENDSZER SZERSZÁM GYÁRTÁSÁHOZ, ÉLEZÉSÉHEZ SZÜKSÉGES MEGHATÁROZÁSOK SZERSZÁM, MINT GEOMETRIAI IDOM SZERSZÁM A KÉZBEN RENDSZER MŰKÖDŐ MEGHATÁROZÓ RENDSZER A SZERSZÁM GEOMETRIÁJÁT AZ ÉL RELATÍV MOZGÁSÁNAK VEKTORÁHOZ MŰKÖDÉSI IRÁNYÁHOZ VISZONYÍTJUK. GÉPI MEGHATÁROZÓ RENDSZER A SZERSZÁM GEOMETRIÁJÁT A GÉPHEZ KÖTÖTT KOORDINÁTA RENDSZERBEN VIZSGÁLJUK. MSZ

5 SZERSZÁM MEGHATÁROZÓ RENDSZER FORGÁCSOLÁSI SEBESSÉG SZERSZÁMSÍKOK: ALAPSÍK (P r ) V ÉLSÍK (P S ) ORTOGONÁL SÍK (P O ) MUNKASÍK (P f ) TENGELY SÍK S K (P P ) NORMÁLSÍK (P n ) Szerszám meghatározó rendszer SZERSZÁMSZÖGEK 5

6 SZERSZÁMSZÖGEK α - HÁTSZÖG β -ÉKSZÖG γ - HOMLOKSZÖG (±) δ - METSZŐSZÖG (α + β) λ - TERELŐSZÖG (±) ε CSÚCSSZÖG MELLÉKÉL HÁTSZÖG α+β+γ>90 κ -FŐÉL ELHELYEZKEDÉSI SZÖG τ - MELLÉKÉL ELHELYEZKEDÉSI SZÖG r ε - CSÚCSRÁDIUSZ 6

7 Szerszám meghatározó rendszer 7

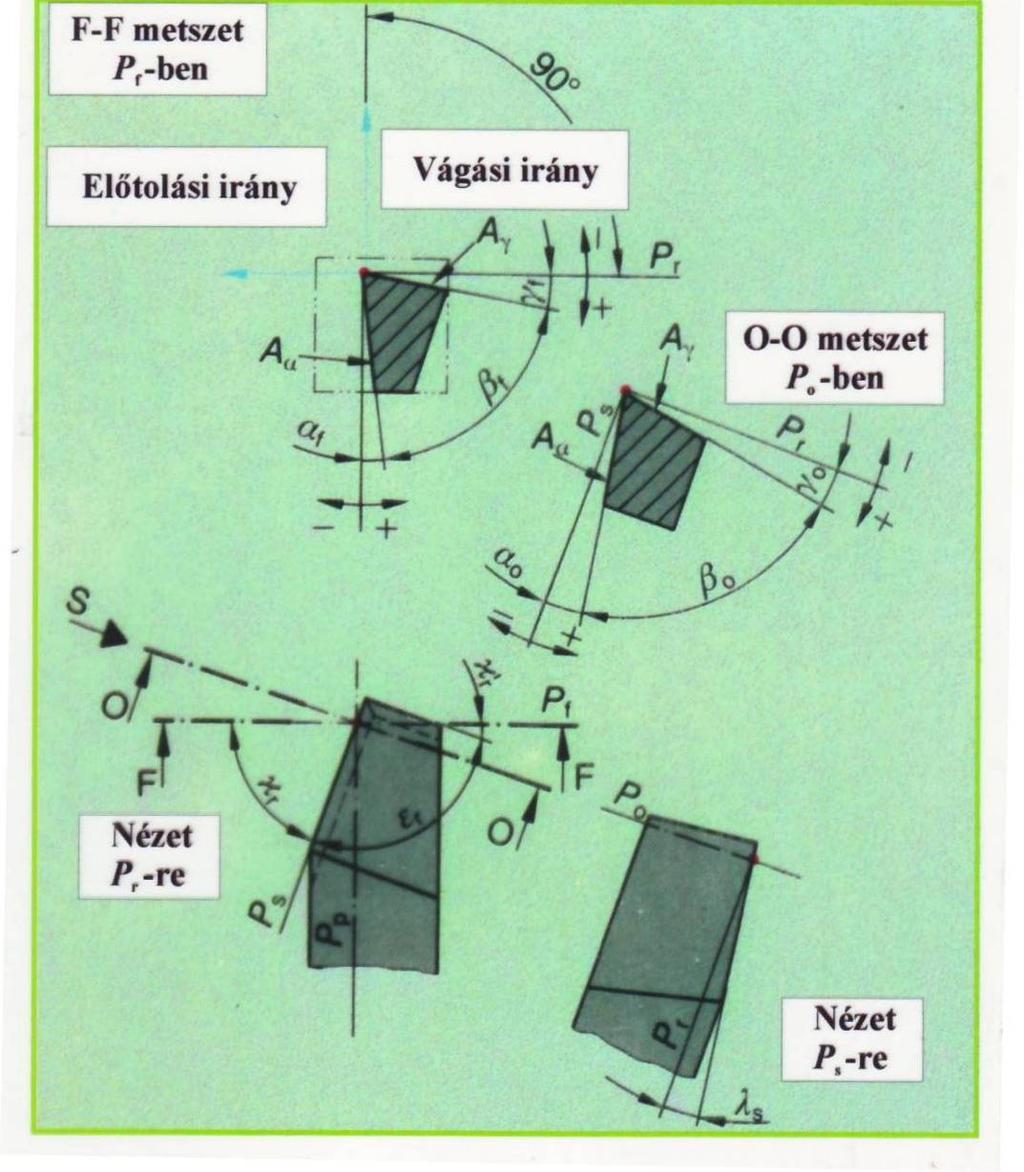

8 Esztergakés szerszám meghatározási rendszerben Járműszerkezeti anyagok és megmunkálások II. Szerszám meghatározó rendszer 8

9 Az élszögek értelmezése Homloklap Szerszám Forgács Hátlap Munkadarab Hátszög Ékszög Homlokszög Megmunkált felület Szerszám meghatározó rendszer 9

10 MŰKÖDŐ MEGHATÁROZÓ RENDSZER MŰKÖDÉSI IRÁNY FORG. FŐMOZGÁS FORG. SEBESSÉG MŰKÖDÉSI IRÁNY MELLÉKMOZG KMOZGÁS ELŐTOL TOLÁS Pr ALAPSÍK Pr Működő meghatározó rendszer 10

11 Működő meghatározó rendszer 11

12 MŰKÖDŐ SZÖGEK BESZÚRÁSNÁL SZERSZÁM HELYZET HATÁSA A MŰKÖDŐ SZÖGEKRE KÖZPONT FELETT KÖZPONTBAN α m γ m MŰKÖDŐ HÁTSZÖG MŰKÖDŐ HOMLOKSZÖG KÖZPONT ALATT Működő meghatározó rendszer 12

13 13

14 γ + - FŐÉL KERESZTÉL R

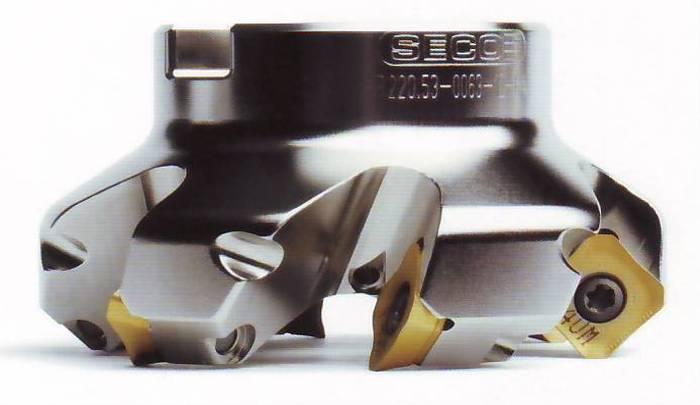

15 Élszögek értelmezése HOMLOKMARÁS esetén Marószerszám élgeometriája forrás: Sandvik, SECO 15

16 Élszögek értelmezése HOMLOKMARÁS esetén γ R RADIÁLIS HOMLOKSZÖG γ AX AXIÁLIS HOMLOKSZÖG Marószerszám élgeometriája forrás: Sandvik 16

17 γ AX γ R RADIÁLIS HOMLOKSZÖG γ AX AXIÁLIS HOMLOKSZÖG γ O ORTOGONÁLIS HOMLOKSZÖG λ TERELŐSZÖG κ FŐÉL ELHELYEZÉSI SZÖG γ R Élszögek értelmezése HOMLOKMARÁS esetén Marószerszám élgeometriája forrás: Sandvik 17

18 Lapka belépésének különféle esetei (HOMLOKMARÁS) Marószerszám élgeometriája forrás: König-Klocke 18

19 19

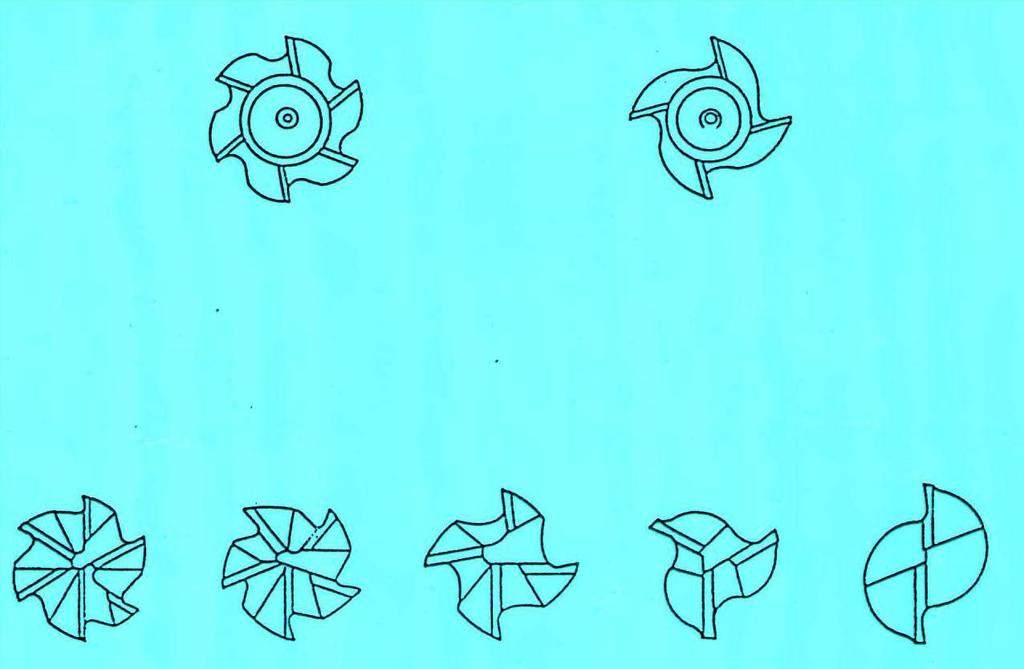

20 HOMLOKÉL KIALAKÍTÁSOK SZÁRMARÓNÁL 20

21 21

22 22

23 Járműszerkezeti anyagok és megmunkálások II. ESZTERGAKÉS MEGNEVEZÉSE ISO 5608 SZERINT 23

24 24

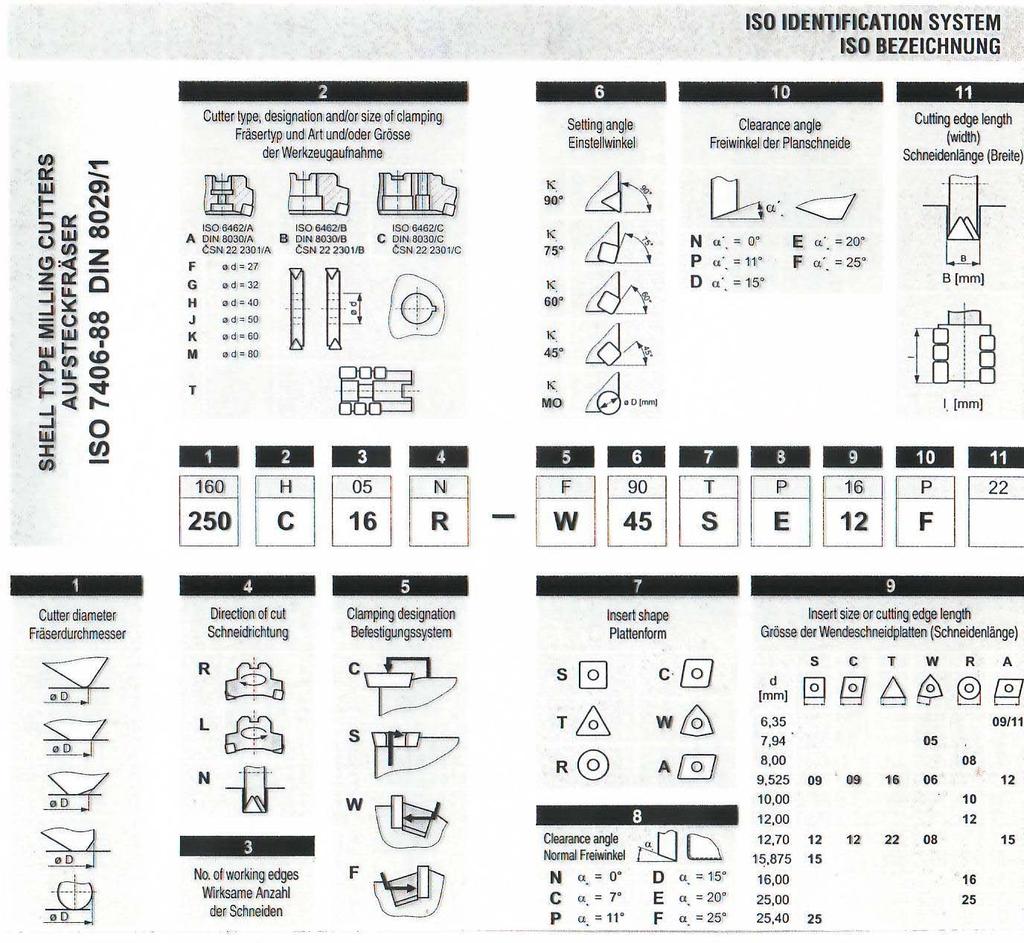

25 FELTŰZHETŐ, VÁLTÓLAPKÁS HOMLOKMARÓ ISO , DIN 8029/1 1. MARÓ ÁTMÉRŐ 2. MARÓ TÍPUSA ÉS/VAGY FELFOGÁSI MÓDJA 3. LAPKÁK SZÁMA 4. FORGÁCSOLÁSI IRÁNY 5. LAPKA RÖGZÍTÉSE 6. FŐÉL ELHELYEZÉSI SZÖGE 7. LAPKA ALAK 8. NORMÁL HÁTSZÖG 9. LAPKA ÉLHOSSZA 10. FAZETTA HÁTSZÖG 11. ÉLHOSSZ (SZÉLESSÉG) 25

26 26

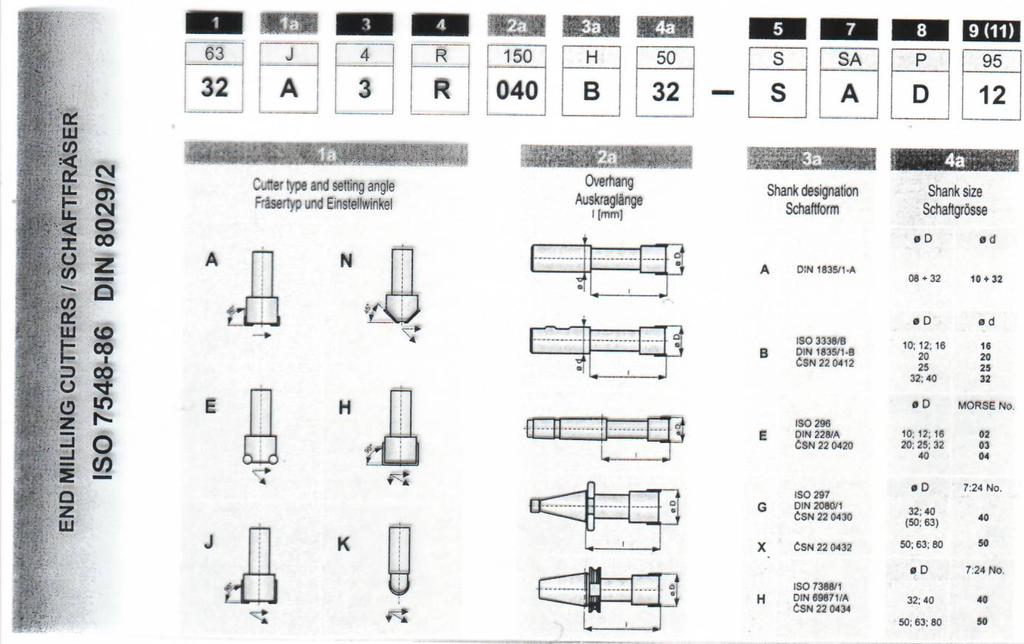

27 SZÁRMARÓK ISO , DIN 8029/2 AZ 1, 3, 4, 5, 7, 8, 9 MINT A HOMLOKMARÓNÁL!! 1a MARÓ TÍPUSA ÉS FŐÉL ELHELYEZKEDÉSI SZÖGE 2a KINYÚLÁSI HOSSZ 3a SZÁR KIALAKÍTÁSA 4a SZÁR MÉRETE 27
