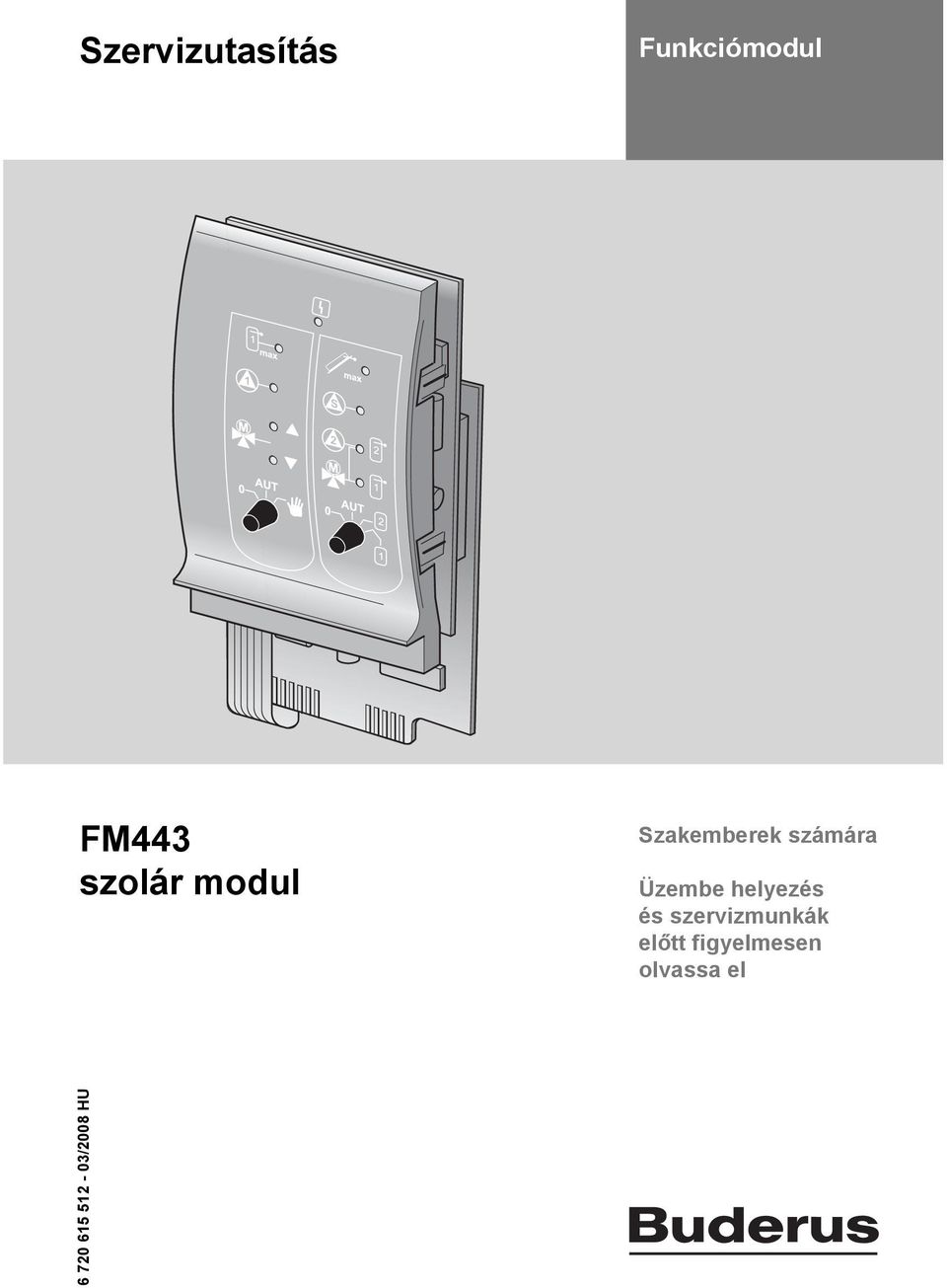

1 Szervizutasítás Funkciómodul FM443 szolár modul Szakemberek számára Üzembe helyezés és szervizmunkák előtt figyelmesen olvassa el /2008 HU

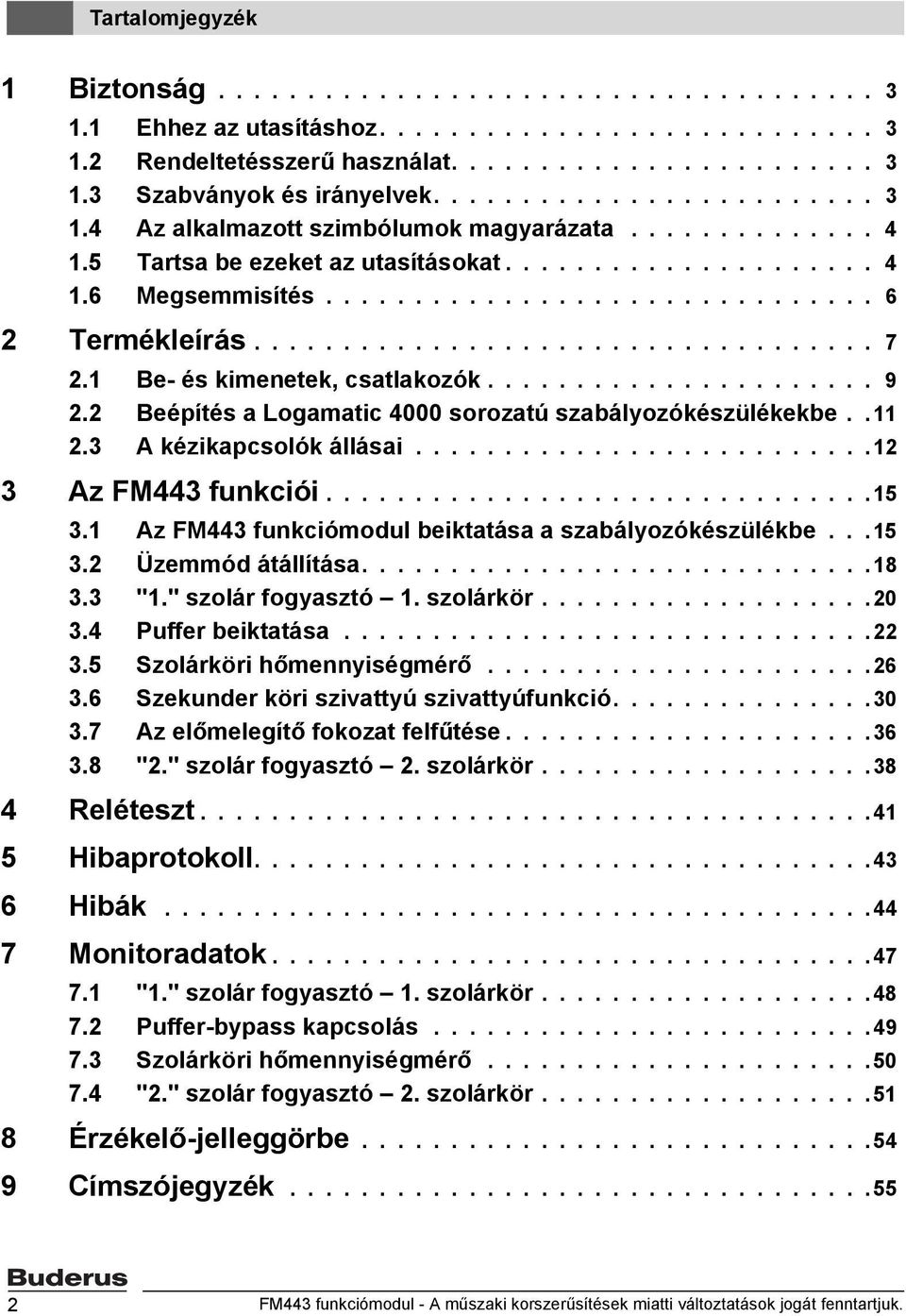

2 Tartalomjegyzék 1 Biztonság Ehhez az utasításhoz Rendeltetésszerű használat Szabványok és irányelvek Az alkalmazott szimbólumok magyarázata Tartsa be ezeket az utasításokat Megsemmisítés Termékleírás Be- és kimenetek, csatlakozók Beépítés a Logamatic 4000 sorozatú szabályozókészülékekbe A kézikapcsolók állásai Az FM443 funkciói Az FM443 funkciómodul beiktatása a szabályozókészülékbe Üzemmód átállítása "1." szolár fogyasztó 1. szolárkör Puffer beiktatása Szolárköri hőmennyiségmérő Szekunder köri szivattyú szivattyúfunkció Az előmelegítő fokozat felfűtése "2." szolár fogyasztó 2. szolárkör Reléteszt Hibaprotokoll Hibák Monitoradatok "1." szolár fogyasztó 1. szolárkör Puffer-bypass kapcsolás Szolárköri hőmennyiségmérő "2." szolár fogyasztó 2. szolárkör Érzékelő-jelleggörbe Címszójegyzék FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

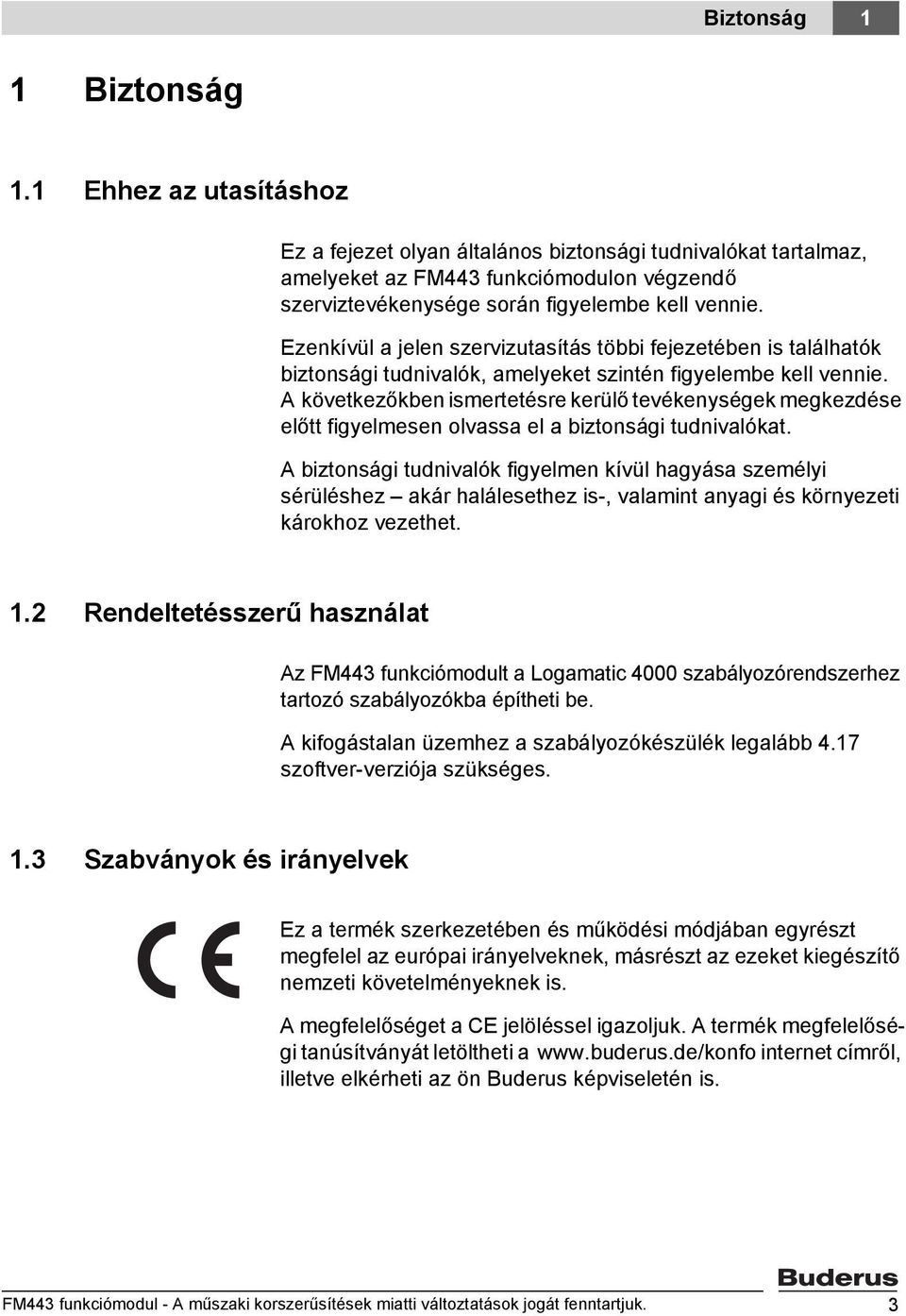

3 Biztonság 1 1 Biztonság 1.1 Ehhez az utasításhoz Ez a fejezet olyan általános biztonsági tudnivalókat tartalmaz, amelyeket az FM443 funkciómodulon végzendő szerviztevékenysége során figyelembe kell vennie. Ezenkívül a jelen szervizutasítás többi fejezetében is találhatók biztonsági tudnivalók, amelyeket szintén figyelembe kell vennie. A következőkben ismertetésre kerülő tevékenységek megkezdése előtt figyelmesen olvassa el a biztonsági tudnivalókat. A biztonsági tudnivalók figyelmen kívül hagyása személyi sérüléshez akár halálesethez is-, valamint anyagi és környezeti károkhoz vezethet. 1.2 Rendeltetésszerű használat Az FM443 funkciómodult a Logamatic 4000 szabályozórendszerhez tartozó szabályozókba építheti be. A kifogástalan üzemhez a szabályozókészülék legalább 4.17 szoftver-verziója szükséges. 1.3 Szabványok és irányelvek Ez a termék szerkezetében és működési módjában egyrészt megfelel az európai irányelveknek, másrészt az ezeket kiegészítő nemzeti követelményeknek is. A megfelelőséget a CE jelöléssel igazoljuk. A termék megfelelőségi tanúsítványát letöltheti a internet címről, illetve elkérheti az ön Buderus képviseletén is. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 3

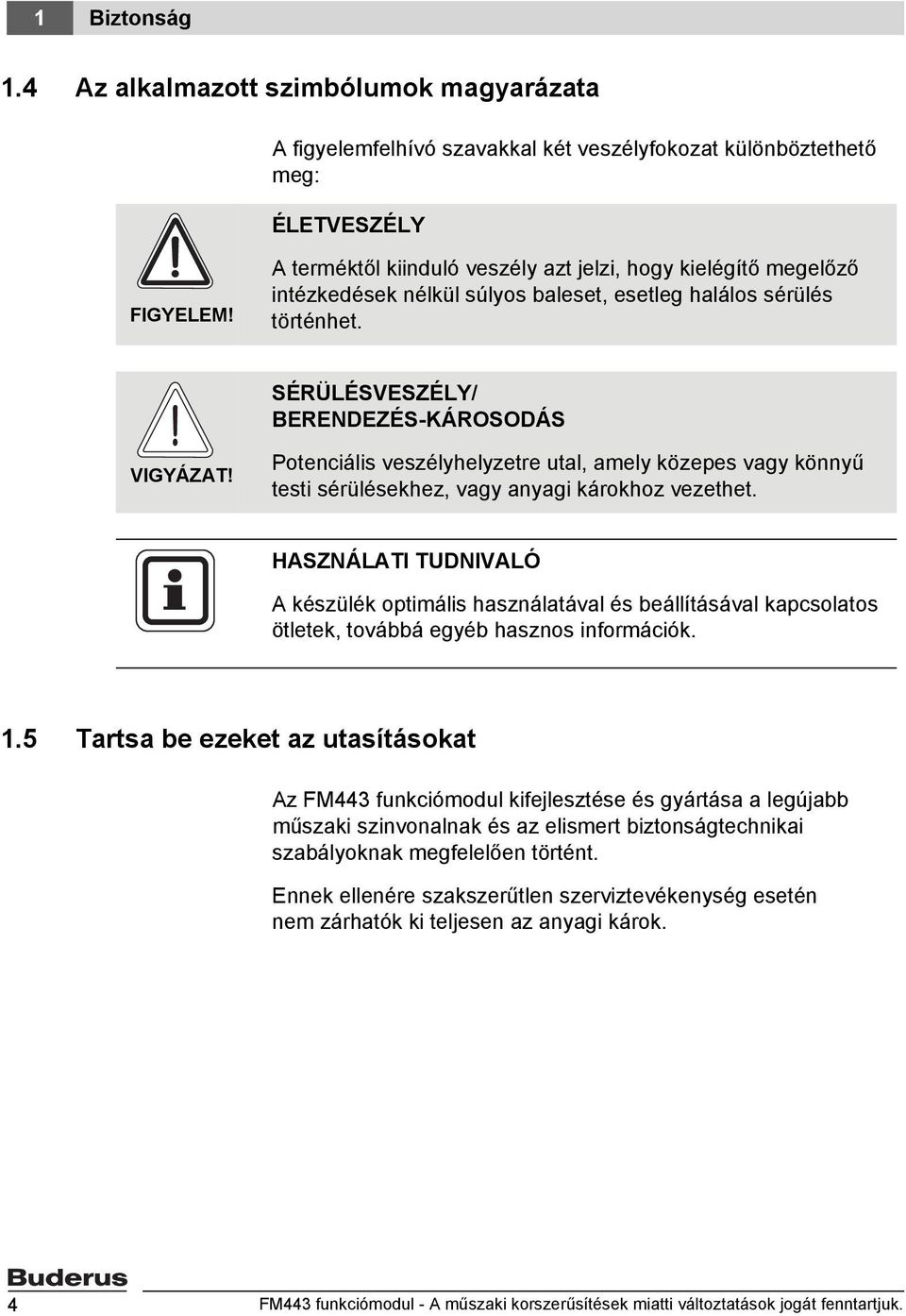

4 1 Biztonság 1.4 Az alkalmazott szimbólumok magyarázata A figyelemfelhívó szavakkal két veszélyfokozat különböztethető meg: ÉLETVESZÉLY FIGYELEM! A terméktől kiinduló veszély azt jelzi, hogy kielégítő megelőző intézkedések nélkül súlyos baleset, esetleg halálos sérülés történhet. SÉRÜLÉSVESZÉLY/ BERENDEZÉS-KÁROSODÁS VIGYÁZAT! Potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérülésekhez, vagy anyagi károkhoz vezethet.. HASZNÁLATI TUDNIVALÓ A készülék optimális használatával és beállításával kapcsolatos ötletek, továbbá egyéb hasznos információk. 1.5 Tartsa be ezeket az utasításokat Az FM443 funkciómodul kifejlesztése és gyártása a legújabb műszaki szinvonalnak és az elismert biztonságtechnikai szabályoknak megfelelően történt. Ennek ellenére szakszerűtlen szerviztevékenység esetén nem zárhatók ki teljesen az anyagi károk. 4 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

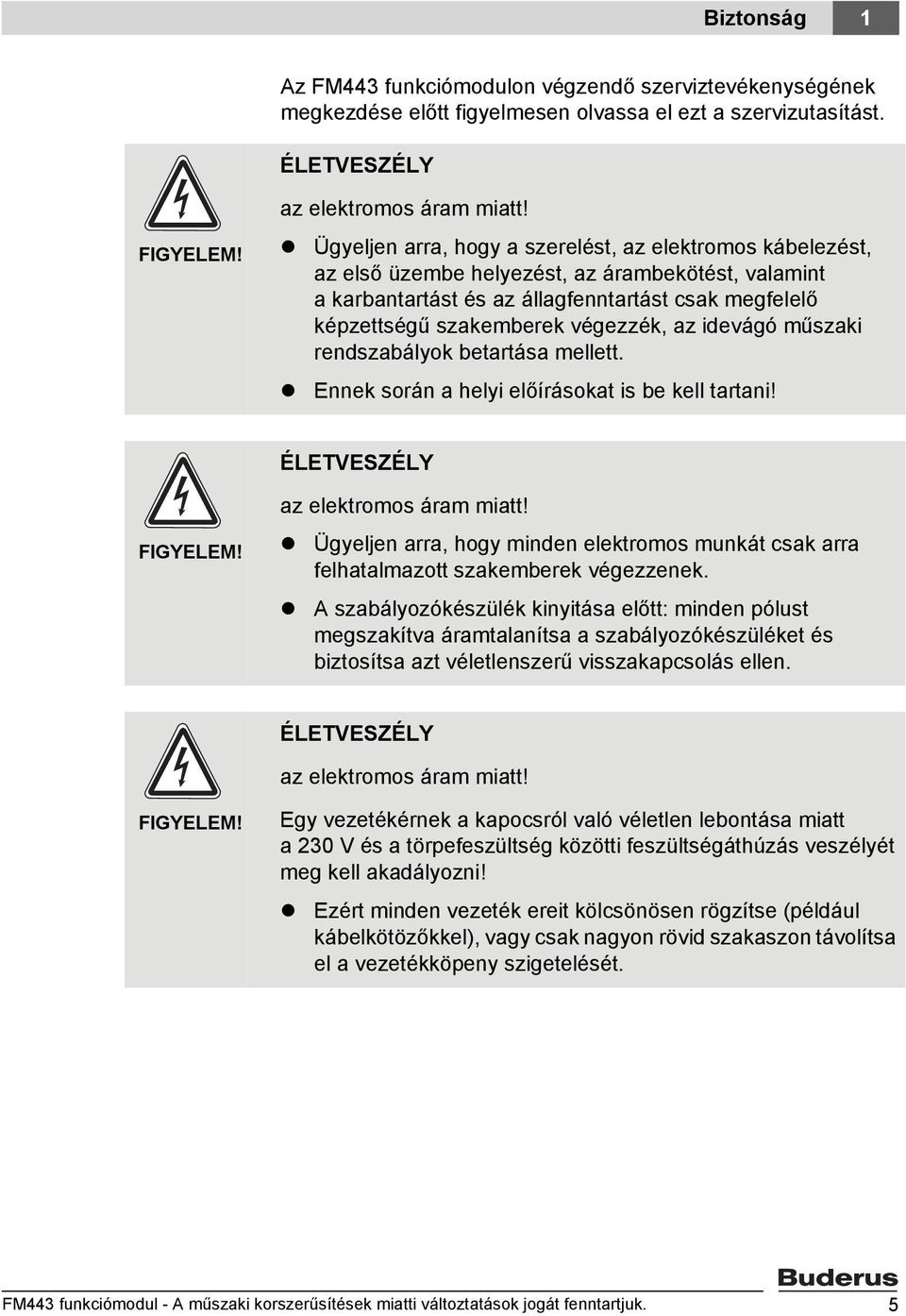

5 Biztonság 1 Az FM443 funkciómodulon végzendő szerviztevékenységének megkezdése előtt figyelmesen olvassa el ezt a szervizutasítást. ÉLETVESZÉLY FIGYELEM! az elektromos áram miatt! Ügyeljen arra, hogy a szerelést, az elektromos kábelezést, az első üzembe helyezést, az árambekötést, valamint a karbantartást és az állagfenntartást csak megfelelő képzettségű szakemberek végezzék, az idevágó műszaki rendszabályok betartása mellett. Ennek során a helyi előírásokat is be kell tartani! ÉLETVESZÉLY FIGYELEM! az elektromos áram miatt! Ügyeljen arra, hogy minden elektromos munkát csak arra felhatalmazott szakemberek végezzenek. A szabályozókészülék kinyitása előtt: minden pólust megszakítva áramtalanítsa a szabályozókészüléket és biztosítsa azt véletlenszerű visszakapcsolás ellen. ÉLETVESZÉLY az elektromos áram miatt! FIGYELEM! Egy vezetékérnek a kapocsról való véletlen lebontása miatt a 230 V és a törpefeszültség közötti feszültségáthúzás veszélyét meg kell akadályozni! Ezért minden vezeték ereit kölcsönösen rögzítse (például kábelkötözőkkel), vagy csak nagyon rövid szakaszon távolítsa el a vezetékköpeny szigetelését. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 5

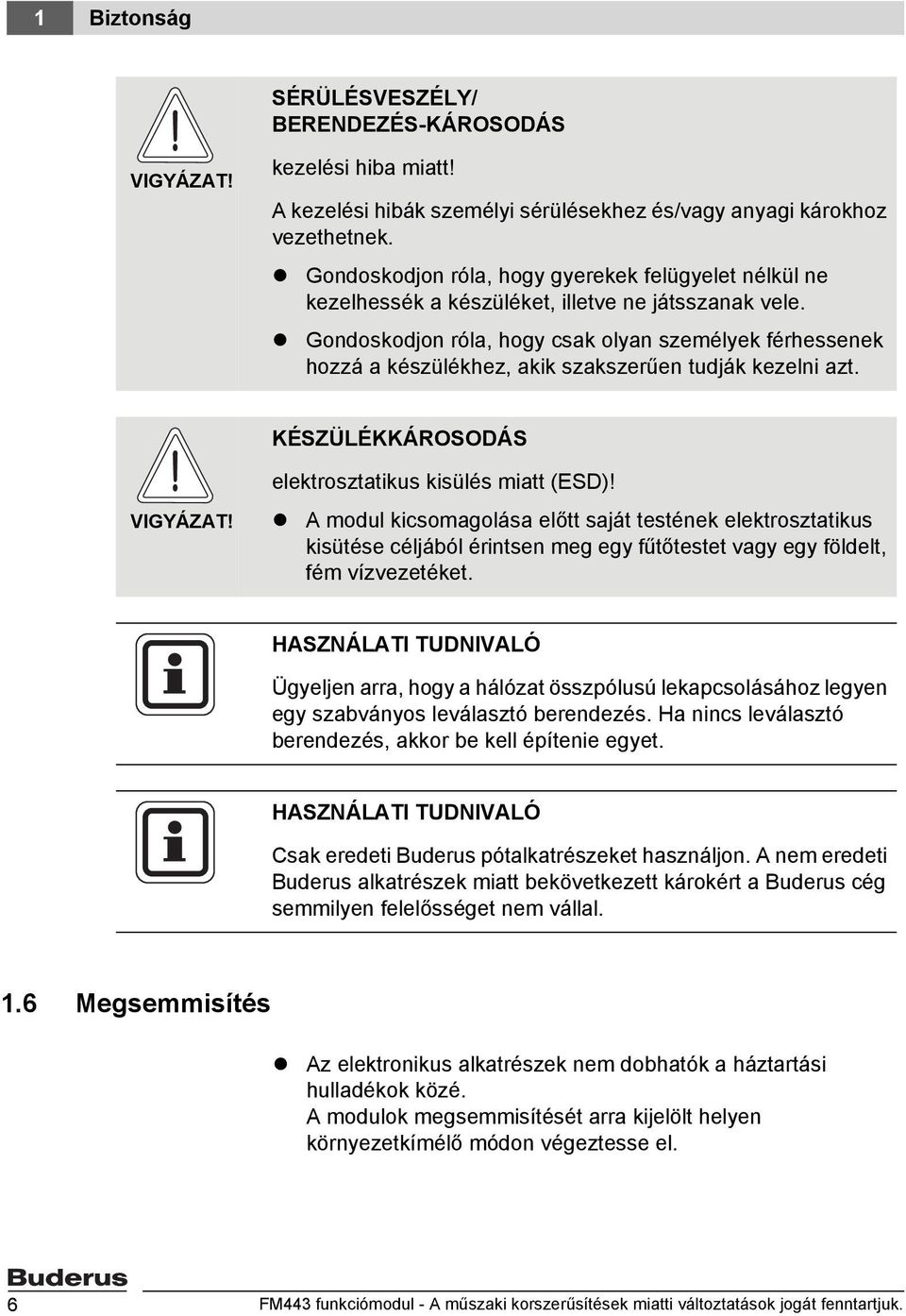

6 1 Biztonság SÉRÜLÉSVESZÉLY/ BERENDEZÉS-KÁROSODÁS VIGYÁZAT! kezelési hiba miatt! A kezelési hibák személyi sérülésekhez és/vagy anyagi károkhoz vezethetnek. Gondoskodjon róla, hogy gyerekek felügyelet nélkül ne kezelhessék a készüléket, illetve ne játsszanak vele. Gondoskodjon róla, hogy csak olyan személyek férhessenek hozzá a készülékhez, akik szakszerűen tudják kezelni azt. KÉSZÜLÉKKÁROSODÁS VIGYÁZAT! elektrosztatikus kisülés miatt (ESD)! A modul kicsomagolása előtt saját testének elektrosztatikus kisütése céljából érintsen meg egy fűtőtestet vagy egy földelt, fém vízvezetéket. HASZNÁLATI TUDNIVALÓ Ügyeljen arra, hogy a hálózat összpólusú lekapcsolásához legyen egy szabványos leválasztó berendezés. Ha nincs leválasztó berendezés, akkor be kell építenie egyet. HASZNÁLATI TUDNIVALÓ Csak eredeti Buderus pótalkatrészeket használjon. A nem eredeti Buderus alkatrészek miatt bekövetkezett károkért a Buderus cég semmilyen felelősséget nem vállal. 1.6 Megsemmisítés Az elektronikus alkatrészek nem dobhatók a háztartási hulladékok közé. A modulok megsemmisítését arra kijelölt helyen környezetkímélő módon végeztesse el. 6 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

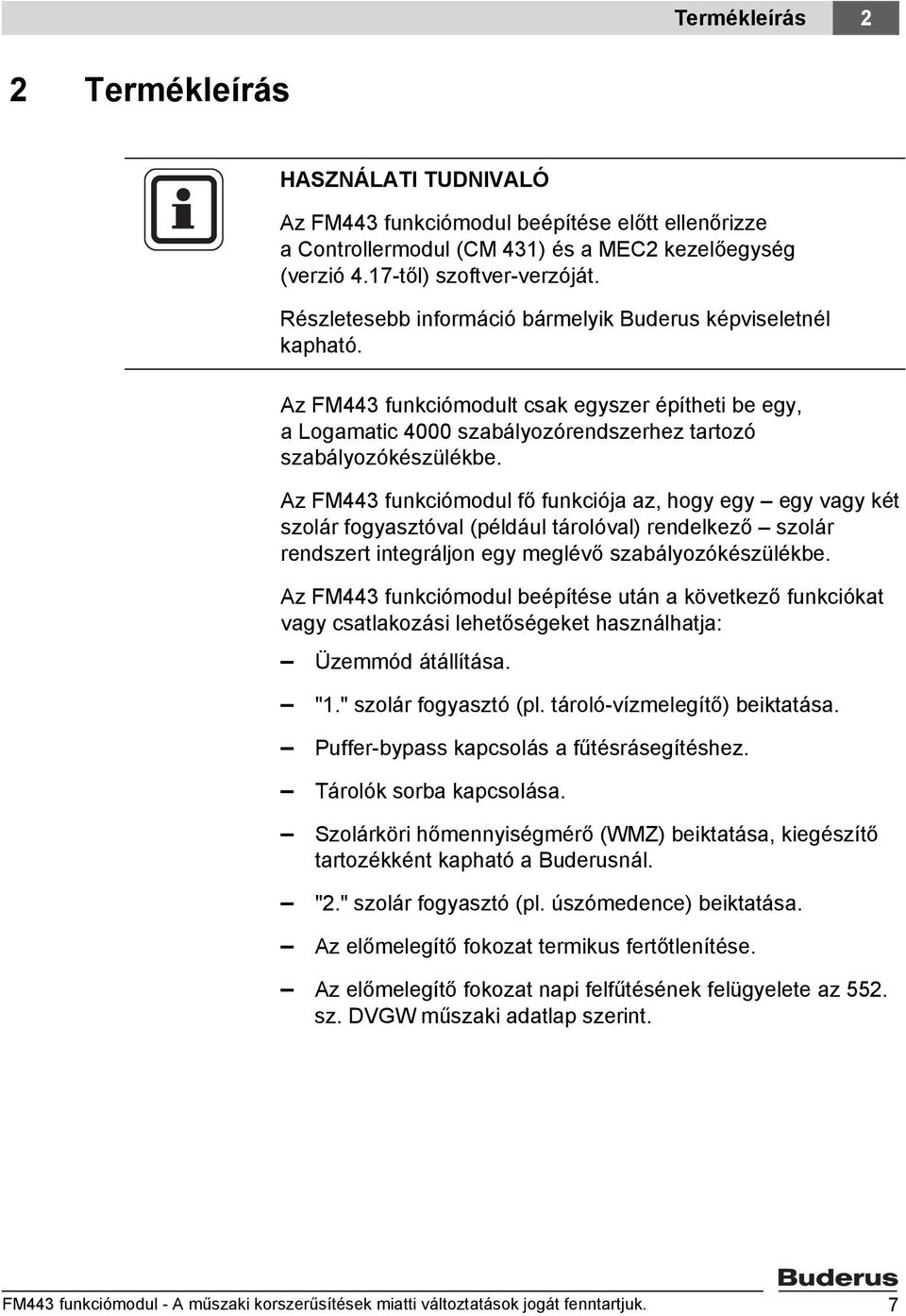

7 Termékleírás 2 2 Termékleírás HASZNÁLATI TUDNIVALÓ Az FM443 funkciómodul beépítése előtt ellenőrizze a Controllermodul (CM 431) és a MEC2 kezelőegység (verzió 4.17-től) szoftver-verzóját. Részletesebb információ bármelyik Buderus képviseletnél kapható. Az FM443 funkciómodult csak egyszer építheti be egy, a Logamatic 4000 szabályozórendszerhez tartozó szabályozókészülékbe. Az FM443 funkciómodul fő funkciója az, hogy egy egy vagy két szolár fogyasztóval (például tárolóval) rendelkező szolár rendszert integráljon egy meglévő szabályozókészülékbe. Az FM443 funkciómodul beépítése után a következő funkciókat vagy csatlakozási lehetőségeket használhatja: Üzemmód átállítása. "1." szolár fogyasztó (pl. tároló-vízmelegítő) beiktatása. Puffer-bypass kapcsolás a fűtésrásegítéshez. Tárolók sorba kapcsolása. Szolárköri hőmennyiségmérő (WMZ) beiktatása, kiegészítő tartozékként kapható a Buderusnál. "2." szolár fogyasztó (pl. úszómedence) beiktatása. Az előmelegítő fokozat termikus fertőtlenítése. Az előmelegítő fokozat napi felfűtésének felügyelete az 552. sz. DVGW műszaki adatlap szerint. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 7

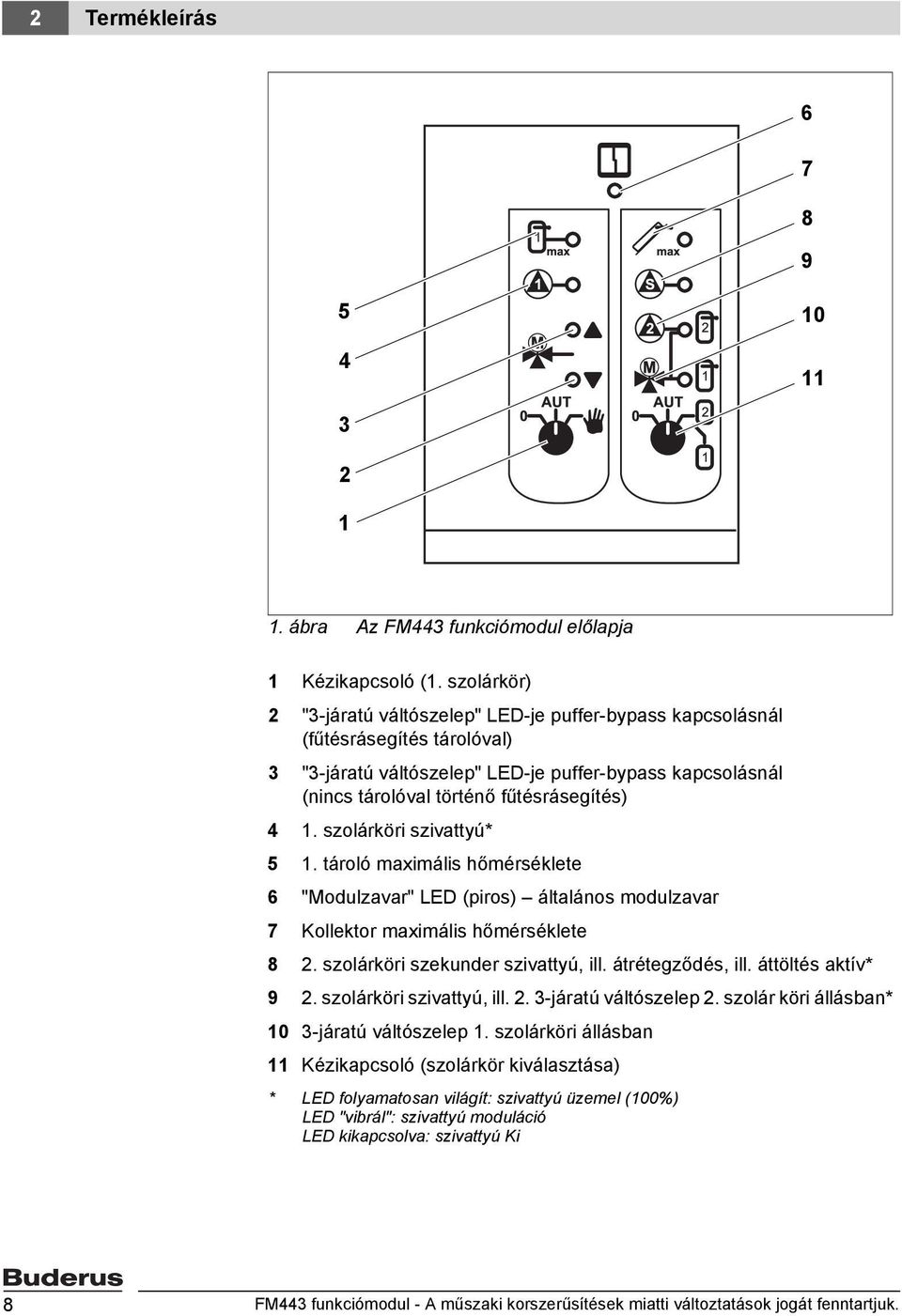

8 2 Termékleírás ábra Az FM443 funkciómodul előlapja 1 Kézikapcsoló (1. szolárkör) 2 "3-járatú váltószelep" LED-je puffer-bypass kapcsolásnál (fűtésrásegítés tárolóval) 3 "3-járatú váltószelep" LED-je puffer-bypass kapcsolásnál (nincs tárolóval történő fűtésrásegítés) 4 1. szolárköri szivattyú* 5 1. tároló maximális hőmérséklete 6 "Modulzavar" LED (piros) általános modulzavar 7 Kollektor maximális hőmérséklete 8 2. szolárköri szekunder szivattyú, ill. átrétegződés, ill. áttöltés aktív* 9 2. szolárköri szivattyú, ill járatú váltószelep 2. szolár köri állásban* 10 3-járatú váltószelep 1. szolárköri állásban 11 Kézikapcsoló (szolárkör kiválasztása) * LED folyamatosan világít: szivattyú üzemel (100%) LED "vibrál": szivattyú moduláció LED kikapcsolva: szivattyú Ki 8 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

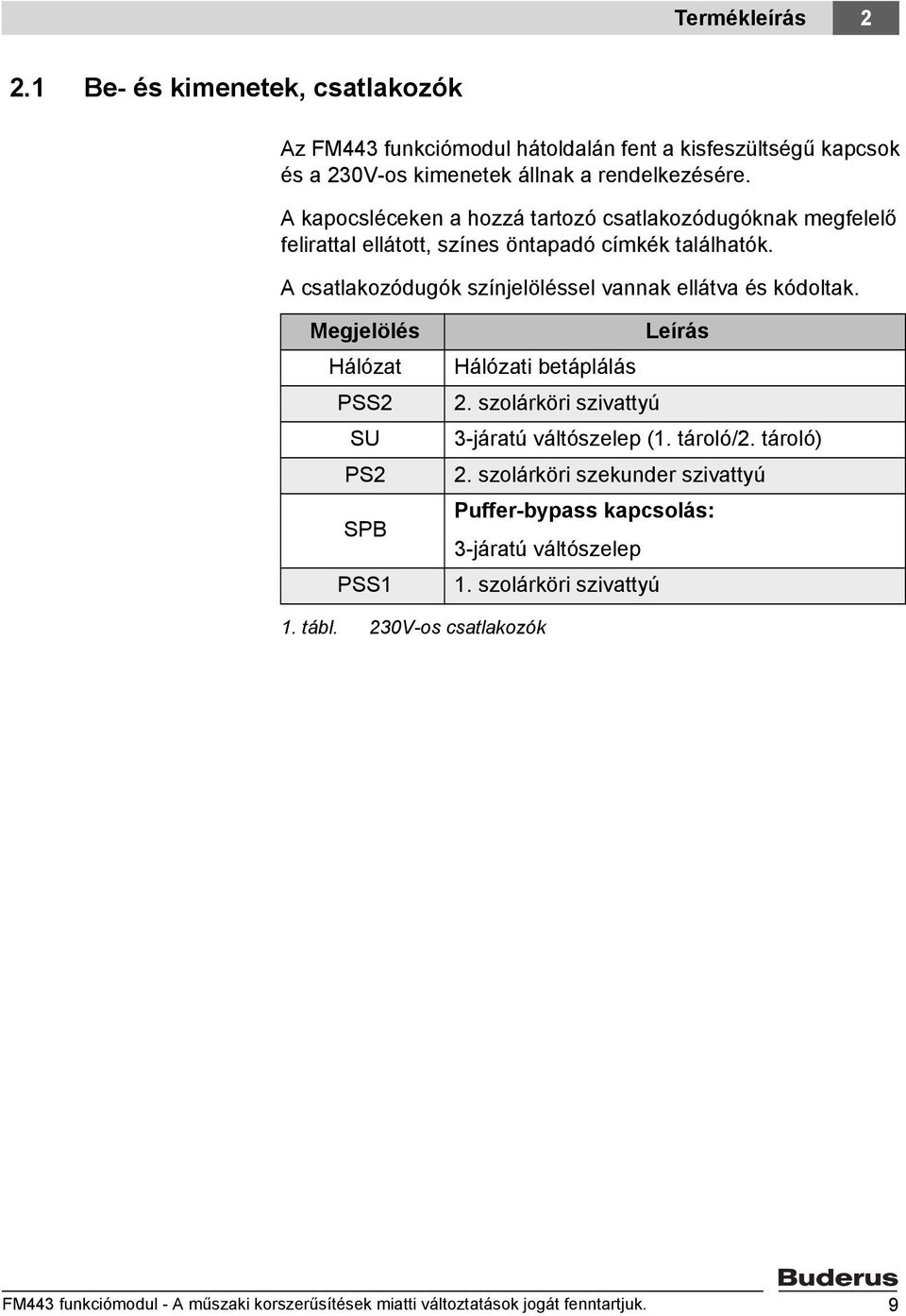

9 Termékleírás Be- és kimenetek, csatlakozók Az FM443 funkciómodul hátoldalán fent a kisfeszültségű kapcsok és a 230V-os kimenetek állnak a rendelkezésére. A kapocsléceken a hozzá tartozó csatlakozódugóknak megfelelő felirattal ellátott, színes öntapadó címkék találhatók. A csatlakozódugók színjelöléssel vannak ellátva és kódoltak. Megjelölés Hálózat PSS2 SU PS2 SPB PSS1 Leírás Hálózati betáplálás 2. szolárköri szivattyú 3-járatú váltószelep (1. tároló/2. tároló) 2. szolárköri szekunder szivattyú Puffer-bypass kapcsolás: 3-járatú váltószelep 1. szolárköri szivattyú 1. tábl. 230V-os csatlakozók FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 9

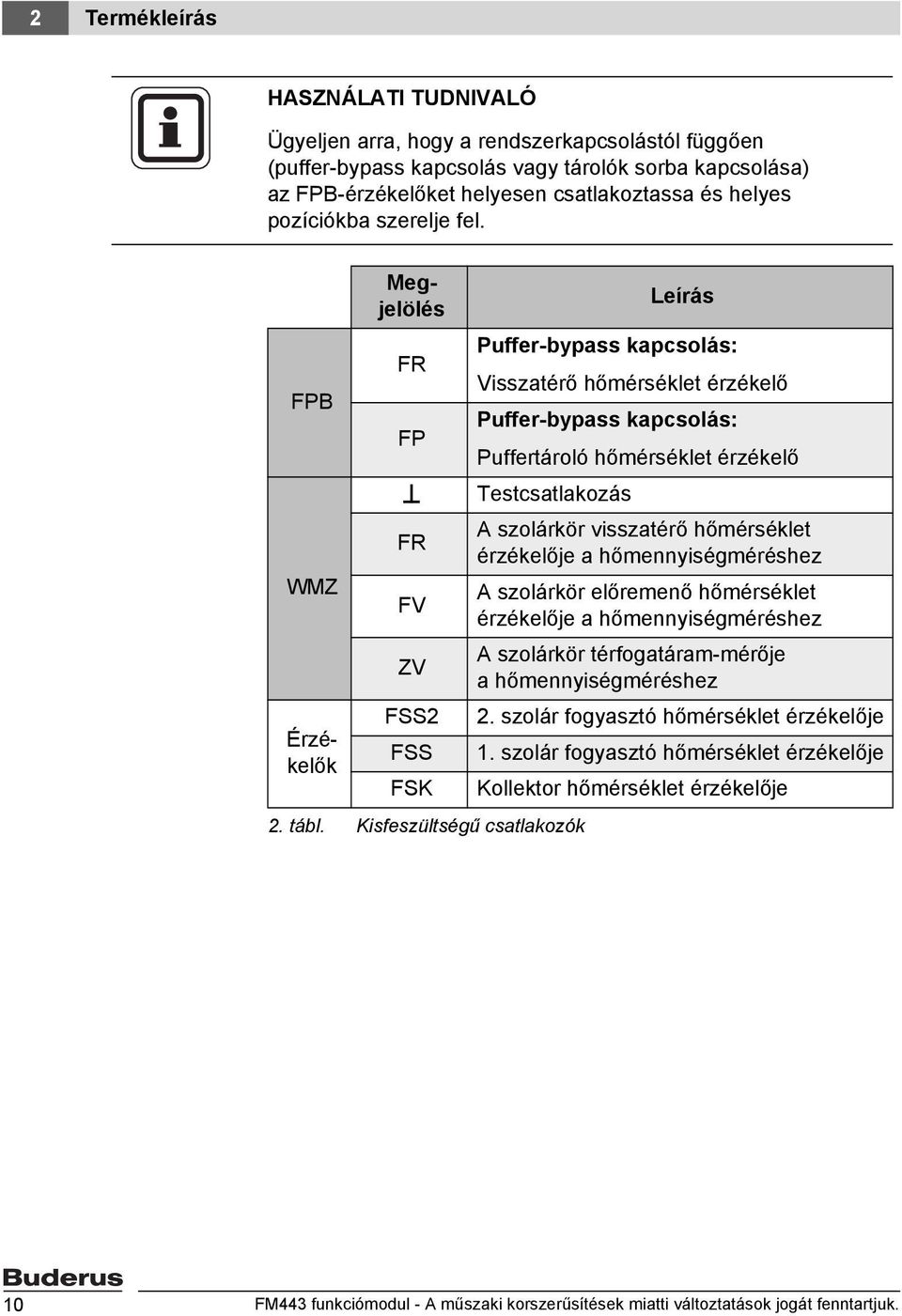

10 2 Termékleírás HASZNÁLATI TUDNIVALÓ Ügyeljen arra, hogy a rendszerkapcsolástól függően (puffer-bypass kapcsolás vagy tárolók sorba kapcsolása) az FPB-érzékelőket helyesen csatlakoztassa és helyes pozíciókba szerelje fel. FPB WMZ Megjelölés Érzékelők FR FP FR FV ZV FSS2 FSS FSK 2. tábl. Kisfeszültségű csatlakozók Leírás Puffer-bypass kapcsolás: Visszatérő hőmérséklet érzékelő Puffer-bypass kapcsolás: Puffertároló hőmérséklet érzékelő Testcsatlakozás A szolárkör visszatérő hőmérséklet érzékelője a hőmennyiségméréshez A szolárkör előremenő hőmérséklet érzékelője a hőmennyiségméréshez A szolárkör térfogatáram-mérője ahőmennyiségméréshez 2. szolár fogyasztó hőmérséklet érzékelője 1. szolár fogyasztó hőmérséklet érzékelője Kollektor hőmérséklet érzékelője 10 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

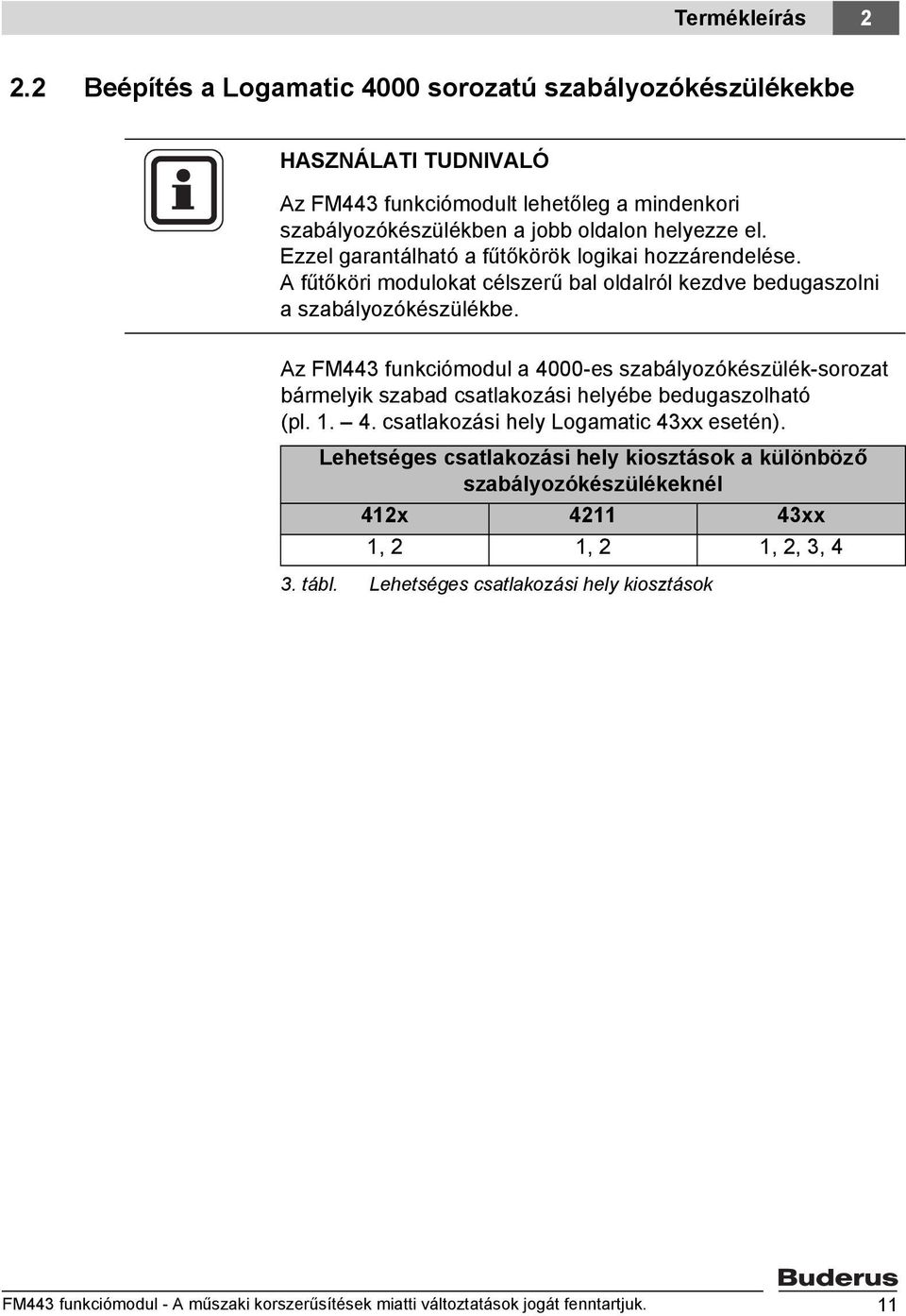

11 Termékleírás Beépítés a Logamatic 4000 sorozatú szabályozókészülékekbe HASZNÁLATI TUDNIVALÓ Az FM443 funkciómodult lehetőleg a mindenkori szabályozókészülékben a jobb oldalon helyezze el. Ezzel garantálható a fűtőkörök logikai hozzárendelése. Afűtőköri modulokat célszerű bal oldalról kezdve bedugaszolni a szabályozókészülékbe. Az FM443 funkciómodul a 4000-es szabályozókészülék-sorozat bármelyik szabad csatlakozási helyébe bedugaszolható (pl csatlakozási hely Logamatic 43xx esetén). Lehetséges csatlakozási hely kiosztások a különböző szabályozókészülékeknél 412x xx 1, 2 1, 2 1, 2, 3, 4 3. tábl. Lehetséges csatlakozási hely kiosztások FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 11

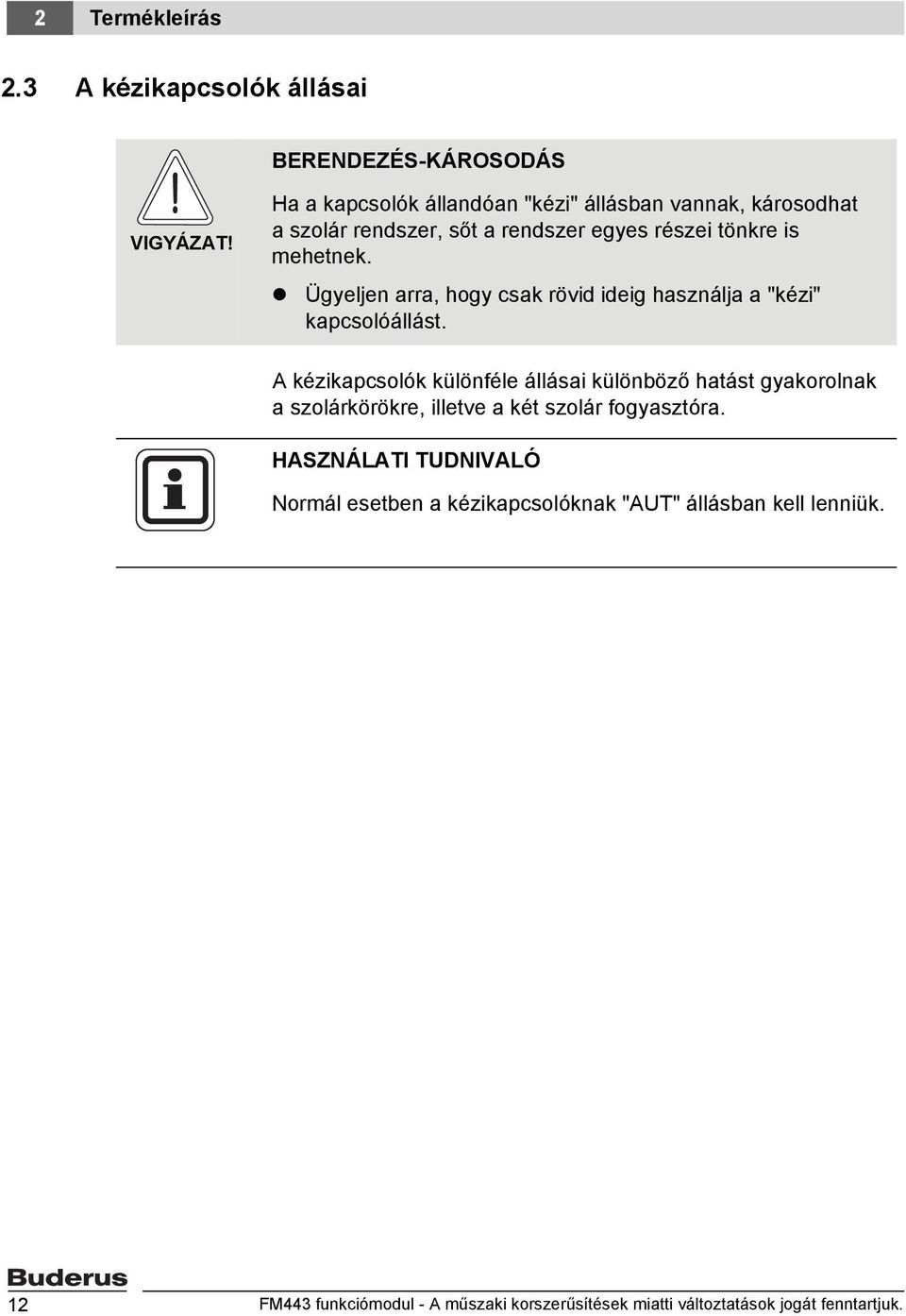

12 2 Termékleírás 2.3 A kézikapcsolók állásai BERENDEZÉS-KÁROSODÁS VIGYÁZAT! Ha a kapcsolók állandóan "kézi" állásban vannak, károsodhat a szolár rendszer, sőt a rendszer egyes részei tönkre is mehetnek. Ügyeljen arra, hogy csak rövid ideig használja a "kézi" kapcsolóállást. A kézikapcsolók különféle állásai különböző hatást gyakorolnak a szolárkörökre, illetve a két szolár fogyasztóra. HASZNÁLATI TUDNIVALÓ Normál esetben a kézikapcsolóknak "AUT" állásban kell lenniük. 12 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

13 Termékleírás Kézikapcsoló (1. szolárkör) HASZNÁLATI TUDNIVALÓ Ha a kézikapcsolók nincsenek automatikus üzemben, akkor a MEC2 kezelőegységen megfelelő üzenet jelenik meg, a modulon pedig világít a "modulzavar" LED. Állás Hatás Az 1. szolárkör (1. szolárköri szivattyú) és a bypass (3-járatú váltószelep) le van kapcsolva. Ezt a beállítást csak új installálás vagy karbantartási vagy szervizmunkák esetén használja. Az 1. szolárkör és a bypass automatikus üzemben működik, ez a standard beállítás. A kézi üzem aktivált. Az 1. szolárköri szivattyú be van kapcsolva. A bypass nem kap vezérlést. 4. tábl. A kézikapcsoló állásai Ha a kézi üzem aktivált, akkor A szolár rendszer meleg közege (például glykol-víz) a tárolótól a kollektormező felé tud folyni. A szolár rendszer hideg közege (<0 C) (például glykol-víz) a kollektortól a tároló felé tud folyni a tároló hőmérséklet süllyed, úgyhogy pl. be kell lépnie az utánfűtésnek. A kollektorvédelem ki van iktatva. A tárolóvédelem ki van iktatva. A kollektor-fagyvédelem ki van iktatva. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 13

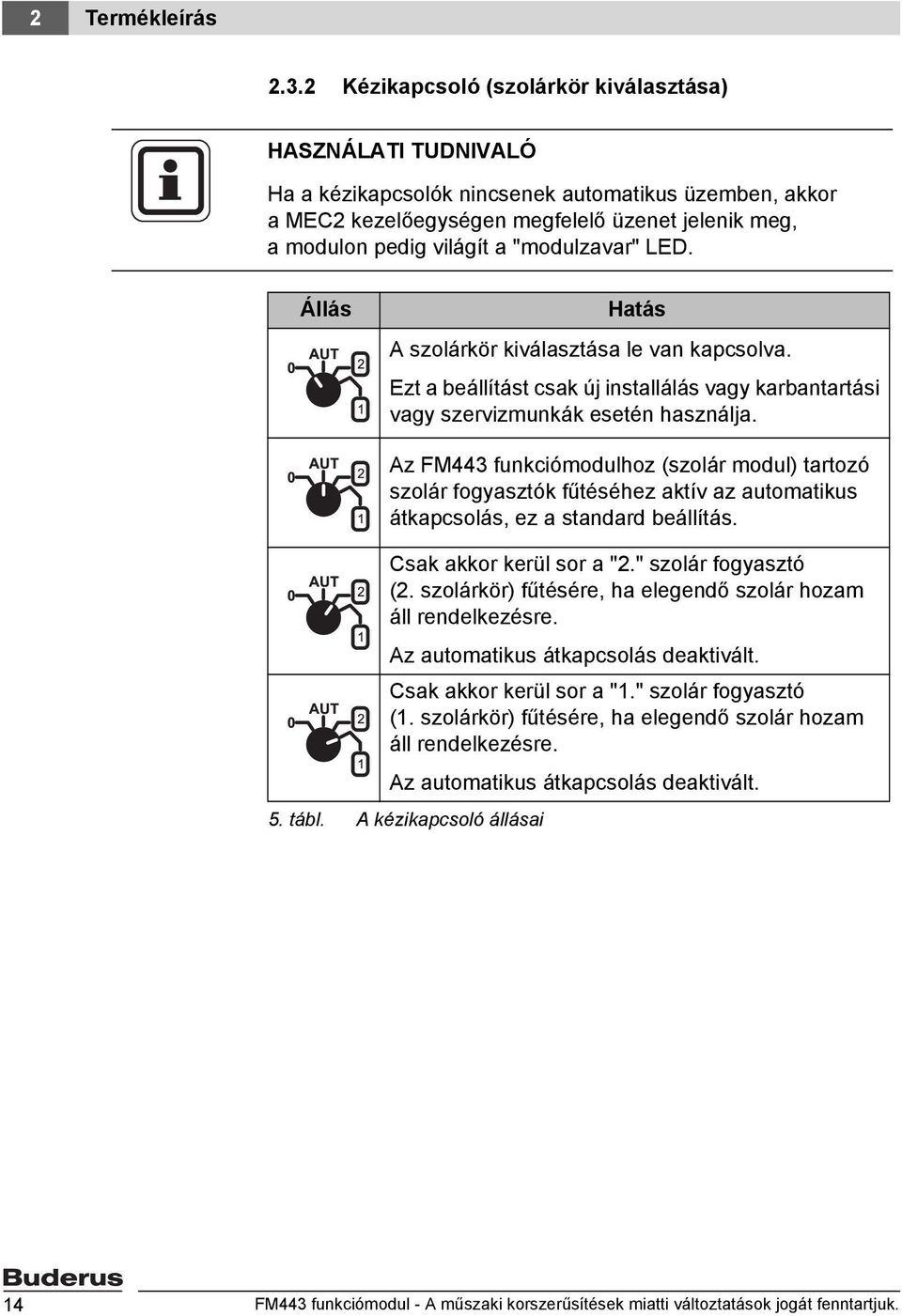

14 2 Termékleírás Kézikapcsoló (szolárkör kiválasztása) HASZNÁLATI TUDNIVALÓ Ha a kézikapcsolók nincsenek automatikus üzemben, akkor a MEC2 kezelőegységen megfelelő üzenet jelenik meg, a modulon pedig világít a "modulzavar" LED. Állás Hatás A szolárkör kiválasztása le van kapcsolva. Ezt a beállítást csak új installálás vagy karbantartási vagy szervizmunkák esetén használja. Az FM443 funkciómodulhoz (szolár modul) tartozó szolár fogyasztók fűtéséhez aktív az automatikus átkapcsolás, ez a standard beállítás. Csak akkor kerül sor a "2." szolár fogyasztó (2. szolárkör) fűtésére, ha elegendő szolár hozam áll rendelkezésre. Az automatikus átkapcsolás deaktivált. Csak akkor kerül sor a "1." szolár fogyasztó (1. szolárkör) fűtésére, ha elegendő szolár hozam áll rendelkezésre. Az automatikus átkapcsolás deaktivált. 5. tábl. A kézikapcsoló állásai 14 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

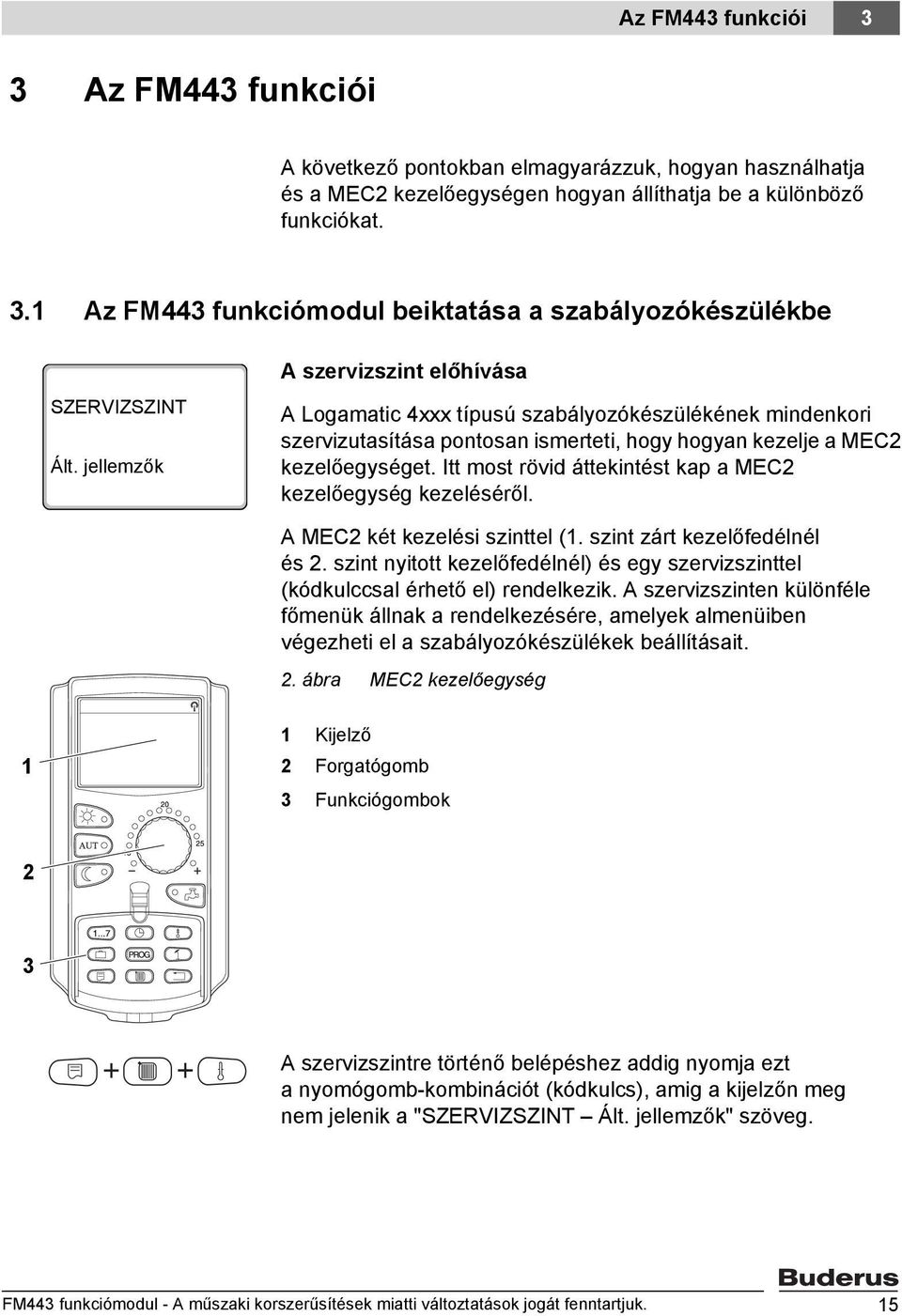

15 Az FM443 funkciói 3 3 Az FM443 funkciói A következő pontokban elmagyarázzuk, hogyan használhatja és a MEC2 kezelőegységen hogyan állíthatja be a különböző funkciókat. 3.1 Az FM443 funkciómodul beiktatása a szabályozókészülékbe SZERVIZSZINT Ált. jellemzők A szervizszint előhívása A Logamatic 4xxx típusú szabályozókészülékének mindenkori szervizutasítása pontosan ismerteti, hogy hogyan kezelje a MEC2 kezelőegységet. Itt most rövid áttekintést kap a MEC2 kezelőegység kezeléséről. A MEC2 két kezelési szinttel (1. szint zárt kezelőfedélnél és 2. szint nyitott kezelőfedélnél) és egy szervizszinttel (kódkulccsal érhető el) rendelkezik. A szervizszinten különféle főmenük állnak a rendelkezésére, amelyek almenüiben végezheti el a szabályozókészülékek beállításait. 2. ábra MEC2 kezelőegység 1 1 Kijelző 2 Forgatógomb 3 Funkciógombok 2 3 A szervizszintre történő belépéshez addig nyomja ezt a nyomógomb-kombinációt (kódkulcs), amig a kijelzőn meg nem jelenik a "SZERVIZSZINT Ált. jellemzők" szöveg. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 15

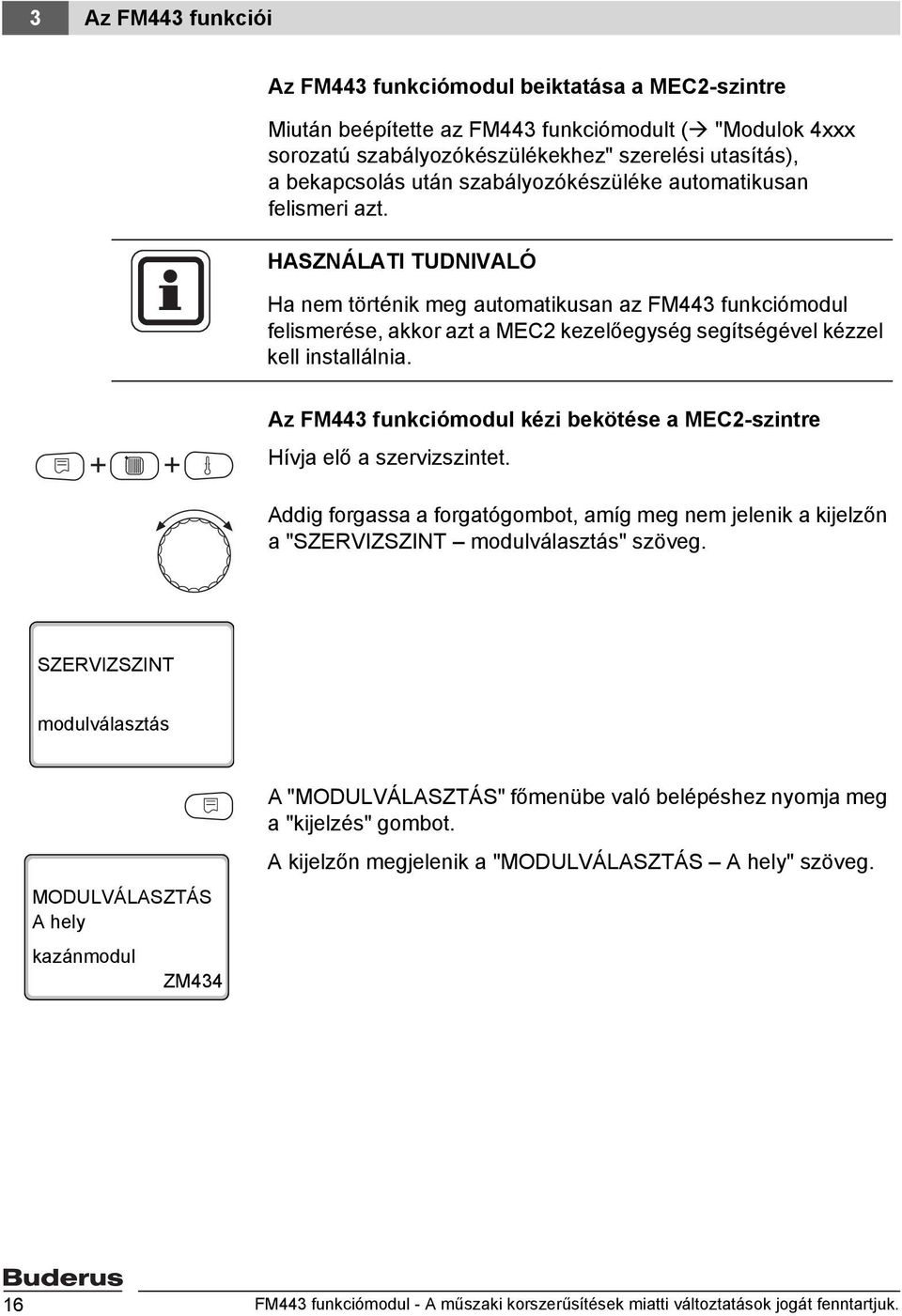

16 3 Az FM443 funkciói Az FM443 funkciómodul beiktatása a MEC2-szintre Miután beépítette az FM443 funkciómodult ( "Modulok 4xxx sorozatú szabályozókészülékekhez" szerelési utasítás), a bekapcsolás után szabályozókészüléke automatikusan felismeri azt. HASZNÁLATI TUDNIVALÓ Ha nem történik meg automatikusan az FM443 funkciómodul felismerése, akkor azt a MEC2 kezelőegység segítségével kézzel kell installálnia. Az FM443 funkciómodul kézi bekötése a MEC2-szintre Hívja elő a szervizszintet. a "SZERVIZSZINT modulválasztás" szöveg. SZERVIZSZINT modulválasztás MODULVÁLASZTÁS A hely kazánmodul ZM434 A "MODULVÁLASZTÁS" főmenübe való belépéshez nyomja meg a "kijelzés" gombot. A kijelzőn megjelenik a "MODULVÁLASZTÁS A hely" szöveg. 16 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

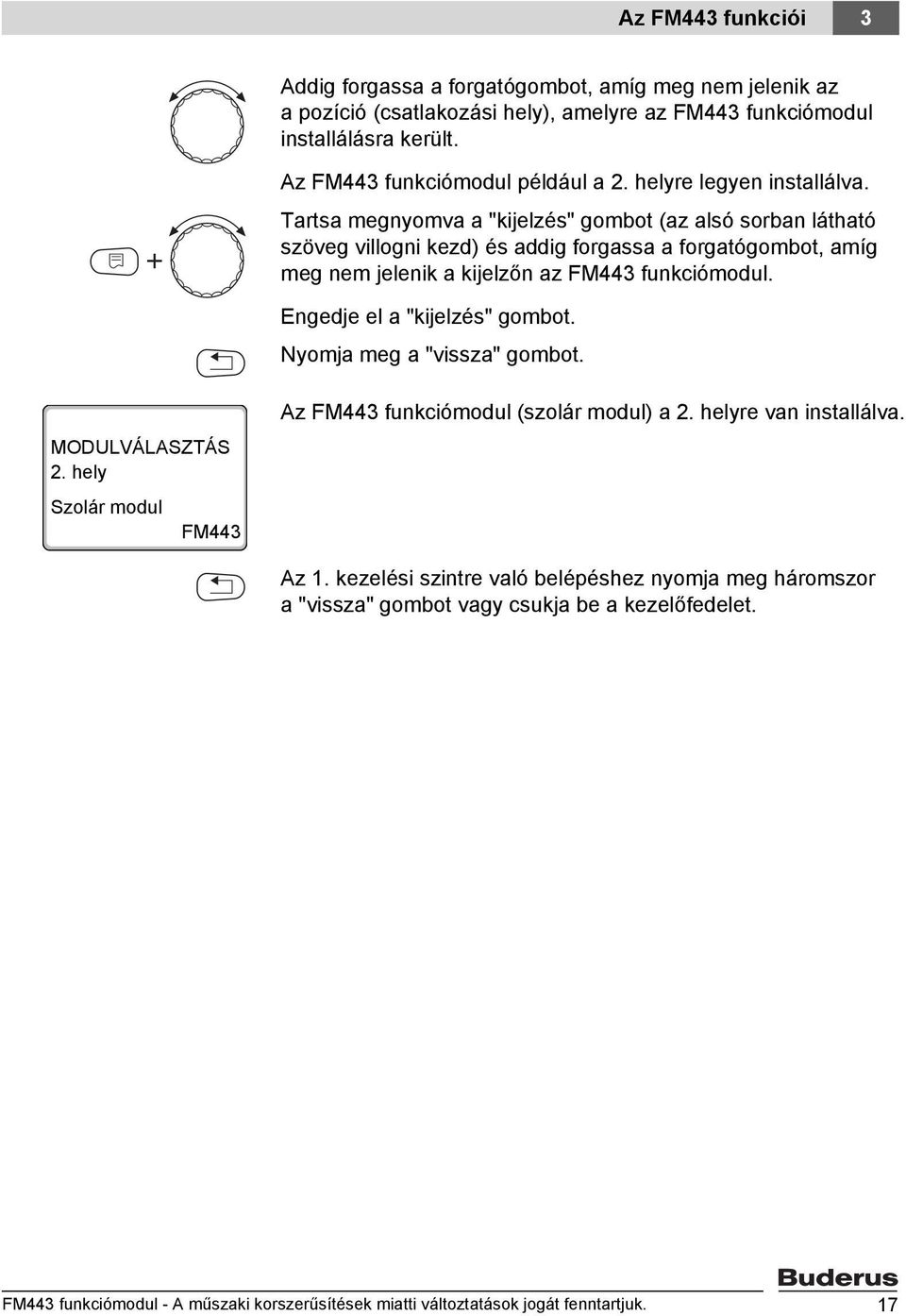

17 Az FM443 funkciói 3 Addig forgassa a forgatógombot, amíg meg nem jelenik az a pozíció (csatlakozási hely), amelyre az FM443 funkciómodul installálásra került. Az FM443 funkciómodul például a 2. helyre legyen installálva. Tartsa megnyomva a "kijelzés" gombot (az alsó sorban látható szöveg villogni kezd) és addig forgassa a forgatógombot, amíg meg nem jelenik a kijelzőn az FM443 funkciómodul. Engedje el a "kijelzés" gombot. Nyomja meg a "vissza" gombot. MODULVÁLASZTÁS 2. hely Szolár modul FM443 Az FM443 funkciómodul (szolár modul) a 2. helyre van installálva. Az 1. kezelési szintre való belépéshez nyomja meg háromszor a "vissza" gombot vagy csukja be a kezelőfedelet. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 17

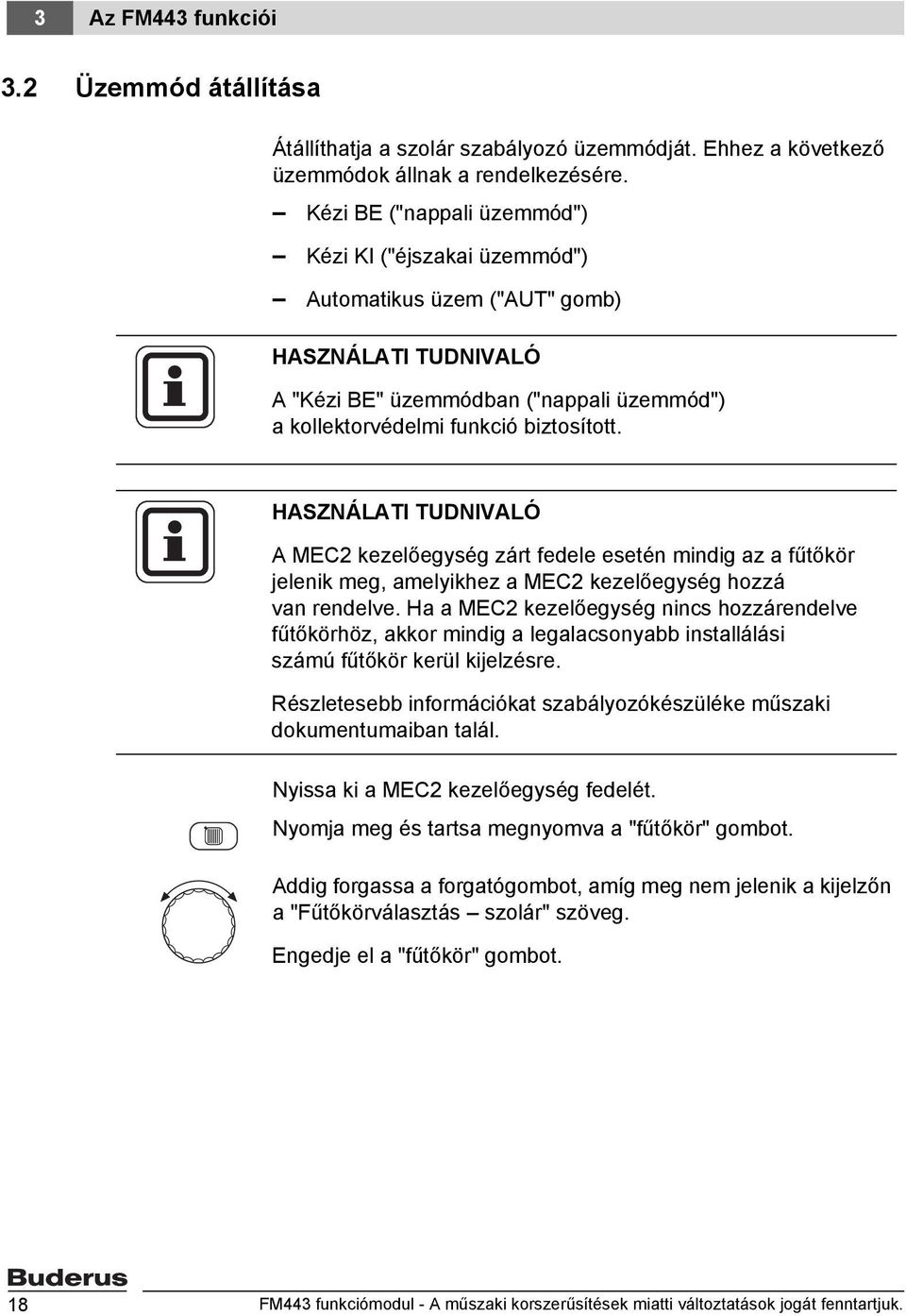

18 3 Az FM443 funkciói 3.2 Üzemmód átállítása Átállíthatja a szolár szabályozó üzemmódját. Ehhez a következő üzemmódok állnak a rendelkezésére. Kézi BE ("nappali üzemmód") Kézi KI ("éjszakai üzemmód") Automatikus üzem ("AUT" gomb) HASZNÁLATI TUDNIVALÓ A "Kézi BE" üzemmódban ("nappali üzemmód") a kollektorvédelmi funkció biztosított. HASZNÁLATI TUDNIVALÓ A MEC2 kezelőegység zárt fedele esetén mindig az a fűtőkör jelenik meg, amelyikhez a MEC2 kezelőegység hozzá van rendelve. Ha a MEC2 kezelőegység nincs hozzárendelve fűtőkörhöz, akkor mindig a legalacsonyabb installálási számú fűtőkör kerül kijelzésre. Részletesebb információkat szabályozókészüléke műszaki dokumentumaiban talál. Nyissa ki a MEC2 kezelőegység fedelét. Nyomja meg és tartsa megnyomva a "fűtőkör" gombot. a "Fűtőkörválasztás szolár" szöveg. Engedje el a "fűtőkör" gombot. 18 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

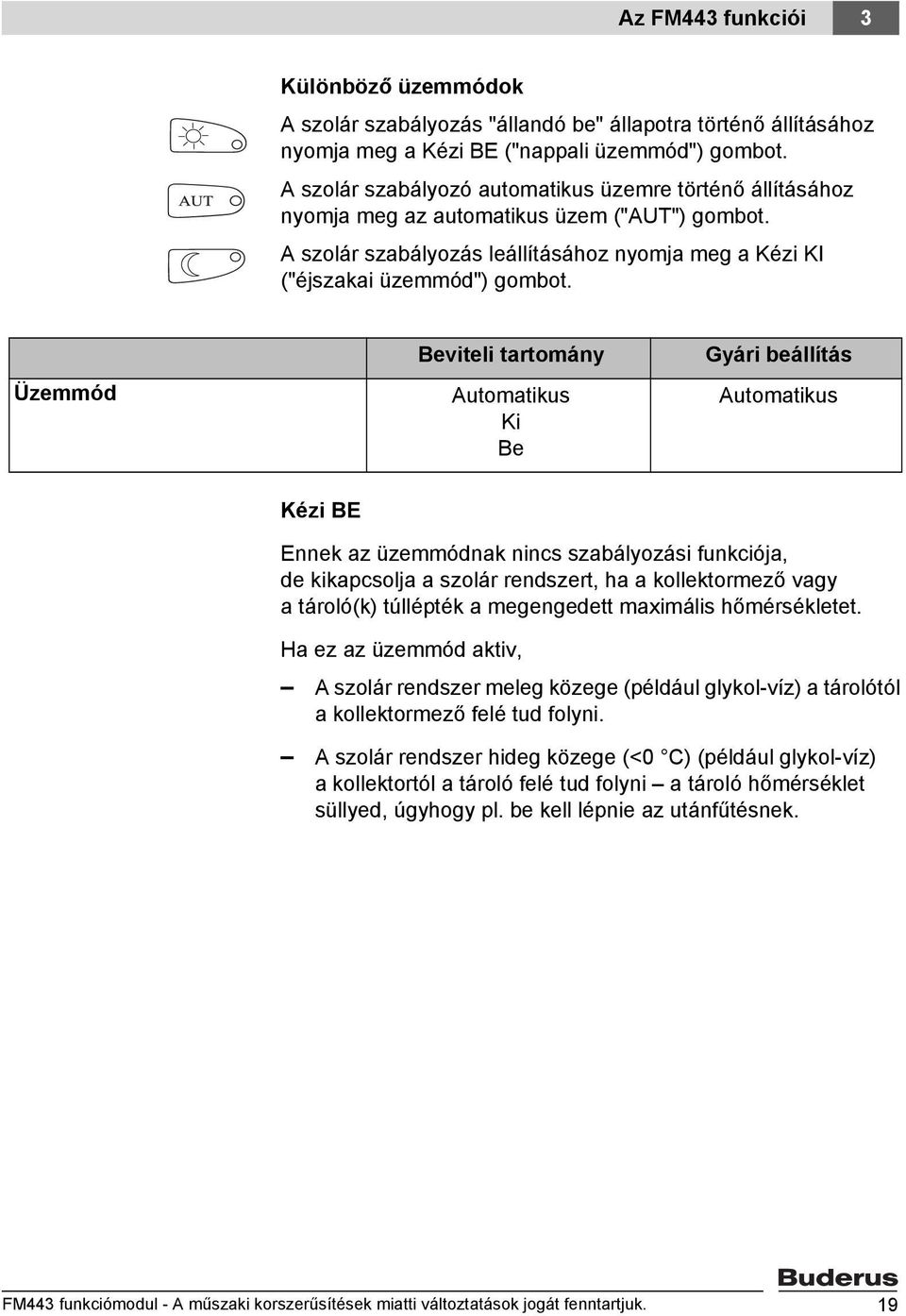

19 Az FM443 funkciói 3 Különböző üzemmódok A szolár szabályozás "állandó be" állapotra történő állításához nyomja meg a Kézi BE ("nappali üzemmód") gombot. A szolár szabályozó automatikus üzemre történő állításához nyomja meg az automatikus üzem ("AUT") gombot. A szolár szabályozás leállításához nyomja meg a Kézi KI ("éjszakai üzemmód") gombot. Üzemmód Beviteli tartomány Automatikus Ki Be Gyári beállítás Automatikus Kézi BE Ennek az üzemmódnak nincs szabályozási funkciója, de kikapcsolja a szolár rendszert, ha a kollektormező vagy a tároló(k) túllépték a megengedett maximális hőmérsékletet. Ha ez az üzemmód aktiv, A szolár rendszer meleg közege (például glykol-víz) a tárolótól a kollektormező felé tud folyni. A szolár rendszer hideg közege (<0 C) (például glykol-víz) a kollektortól a tároló felé tud folyni a tároló hőmérséklet süllyed, úgyhogy pl. be kell lépnie az utánfűtésnek. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 19

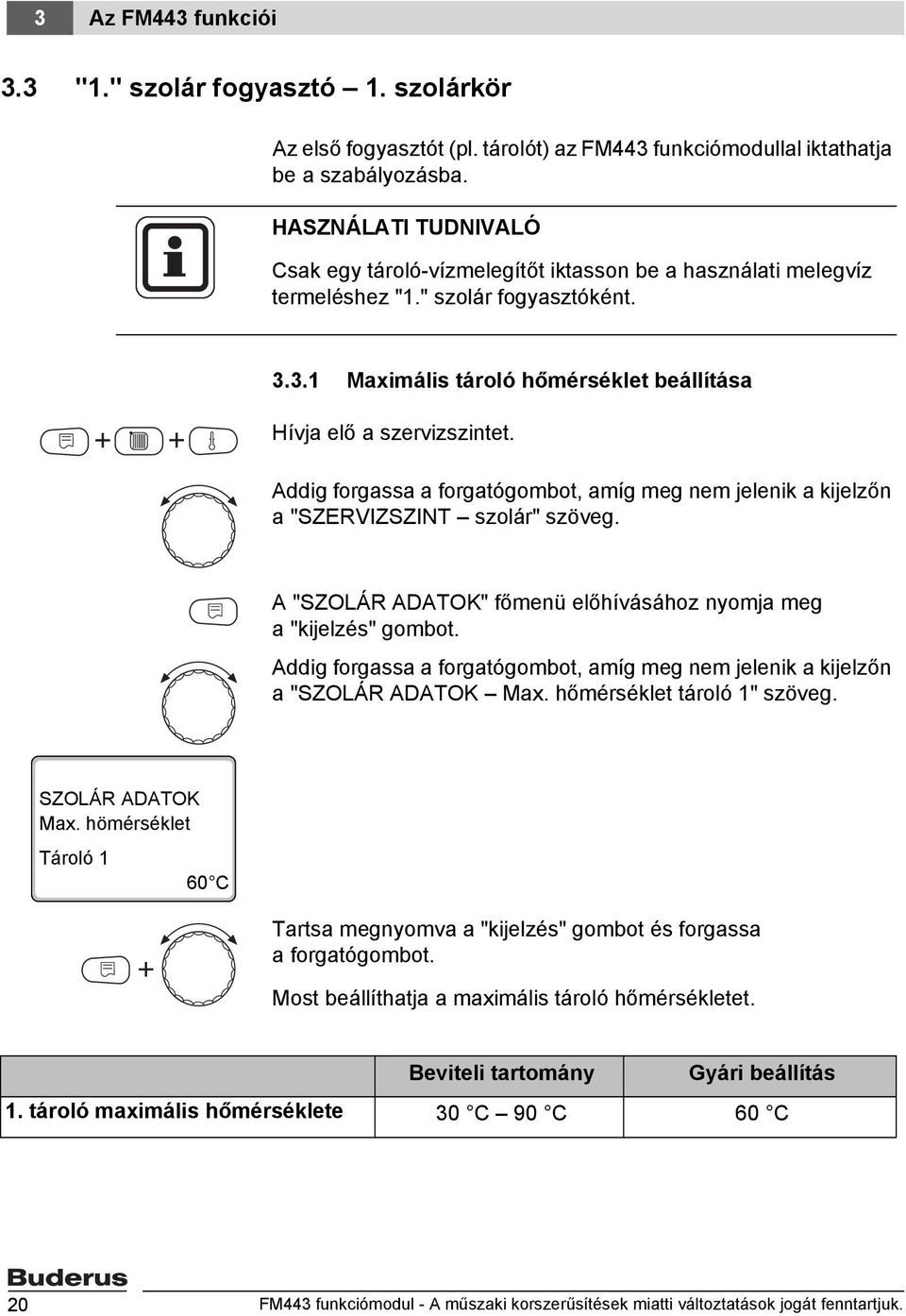

20 3 Az FM443 funkciói 3.3 "1." szolár fogyasztó 1. szolárkör Az első fogyasztót (pl. tárolót) az FM443 funkciómodullal iktathatja be a szabályozásba. HASZNÁLATI TUDNIVALÓ Csak egy tároló-vízmelegítőt iktasson be a használati melegvíz termeléshez "1." szolár fogyasztóként Maximális tároló hőmérséklet beállítása Hívja elő a szervizszintet. a "SZERVIZSZINT szolár" szöveg. A "SZOLÁR ADATOK" főmenü előhívásához nyomja meg a "kijelzés" gombot. a "SZOLÁR ADATOK Max. hőmérséklet tároló 1" szöveg. SZOLÁR ADATOK Max. hömérséklet Tároló 1 60 C Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja a maximális tároló hőmérsékletet. Beviteli tartomány Gyári beállítás 1. tároló maximális hőmérséklete 30 C 90 C 60 C 20 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

21 Az FM443 funkciói Tároló hőmérséklet csökkentés (optimalizálási funkció) beállítása Hívja elő a szervizszintet. a "SZERVIZSZINT szolár" szöveg. A "SZOLÁR" főmenü előhívásához nyomja meg a "kijelzés" gombot. a "SZOLÁR ADATOK szolár tároló 1 csökkenés" szöveg. SZOLÁR ADATOK Szolár tároló 1 csökkenés nincs Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja a tároló hőmérséklet csökkentést. HASZNÁLATI TUDNIVALÓ Az FM443 funkciómodul a szolár hozam növelésére szolgáló optimalizálási funkcióval rendelkezik. A szolár hozam függvényében egészen az itt beállított értékig csökkenthető az utánfűtési hőmérséklet. Beviteli tartomány 1. tároló csökkentése nincs 30 C 54 C Gyári beállítás nincs FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 21

22 3 Az FM443 funkciói 3.4 Puffer beiktatása Ezzel a paraméterrel állíthatja be azt, hogy hogyan legyen beiktatva egy puffertároló ha van ilyen a rendszerbe. A puffer "nincs"-ként: tehát nincs ilyen (gyári beállítás), puffer-bypassként, ing. hőm. (tárolóként) SP1, ing. hőm. (tárolóként) SP2 iktatható be. HASZNÁLATI TUDNIVALÓ Ha puffer-bypass kapcsolás van installálva a fűtési rendszerbe, akkor a MEC2 kezelőegységen aktiválnia kell a "puffer-bypass" funkciót. Ha aktiválta ezt a funkciót, akkor a megfelelő be- és kikapcsolási különbségeket is meg kell adnia Puffer beiktatás beállítása Hívja elő a szervizszintet. a "SZERVIZSZINT szolár" szöveg. A "Szolár" főmenü előhívásához nyomja meg a "kijelzés" gombot. 22 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

23 Az FM443 funkciói 3 a "SZOLÁR ADATOK puffer beiktatás nincs" szöveg. SZOLÁR ADATOK Puffer beiktatás nincs Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja a puffertároló beiktatását. Puffer beiktatása Beviteli tartomány nincs puffer-bypass ing. hőm. SP1 ing. hőm. SP2 Gyári beállítás nincs Nincs puffer beiktatás Ha "nincs" beiktatáshoz történik a beállítás, akkor a modul azt feltételezi, hogy nem kell figyelembe vennie puffertárolót. Puffer-bypass Ha "puffer-bypass" beiktatáshoz történik a beállítás, akkor a modul azt feltételezi, hogy a szolár rendszer fűtés rásegítésre is működik, és visszatérő hőmérséklet emelésként egy standard hőtermelő számára kell beiktatni a puffertárolót. Puffer beiktatása ingadozó hőmérsékletű tárolóként Ha a beiktatáshoz "Ing. hőm. SP1/SP 2" kerül beállításra, akkor a modul azt feltételezi, hogy nem csak a szolár rendszer adja le saját energiáját a puffertárolónak, hanem a standard hőtermelő is a puffertárolóba táplálja az energiáját, a rendszer ellátása pedig részben vagy egészben a puffertárolóból történik. Itt dönthető el, hogy az 1. tároló vagy a 2. tároló működjön-e ingadozó hőmérsékletű tárolóként. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 23

24 3 Az FM443 funkciói Puffer- és bypass-átáramlás beállítása A puffer-bypass szabályozás a puffertároló (FPB-FP érzékelő) és a rendszer visszatérő (FPB-FR érzékelő) közötti hőmérsékletkülönbség függvényében vezérli az SPB háromjáratú szelep átkapcsolását. Pufferen át áramlik: a térfogatáram a puffertárolón keresztül Bypasson át áramlik: a térfogatáram elkerüli a puffert (közvetlenül a kazán, illetve a hidraulikus váltó visszatérő ágában) Ha a puffertárolóban uralkodó hőmérséklet a "pufferen át áramlik ΔT-től" pontban megadott értékkel magasabb, mint a rendszer visszatérőben uralkodó hőmérséklet, akkor a szabályozó a puffertárolón keresztül vezeti a térfogatáramot. Addig áramlik a térfogatáram a puffertárolón keresztül, amíg a puffertároló/ rendszer visszatérő hőmérséklet-különbség a "bypasson át áramlik ΔT-től" paraméterhez megadott érték alá nem csökken. Ha az érték ezen hőmérséklet-különbség alá csökkent, a rendszer átvált bypass-ra egészen addig, amíg újból el nem éri a "pufferen át áramlik ΔT-től" átkapcsolási küszöbértéket stb. HASZNÁLATI TUDNIVALÓ A bypasson át áramláshoz tartozó átkapcsolási küszöbértéknek mindig kisebbnek kell lennie a pufferen át áramláshoz tartozó átkapcsolási küszöbértéknél. Ha a puffer-bypass kapcsolást aktiválta, akkor a "SZOLÁR ADATOK" menüszinten állíthatja be az átkapcsolási küszöbértékeket a puffer- és a bypass-átáramláshoz. 24 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

25 Az FM443 funkciói 3 Egy kattanásnyit fordítsa el a forgatógombot jobbra, amíg meg nem jelenik a kijelzőn a "SZOLÁR ADATOK pufferen át áramlik ΔT-től" szöveg. SZOLÁR ADATOK Pufferen át áramlik ΔT 10K-től Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja az átkapcsolási hőmérséklet-különbséget a pufferen át áramláshoz. Beviteli tartomány Gyári beállítás Pufferen át áramlik ΔT-től 7 K 20 K 10 K Egy kattanásnyit fordítsa el a forgatógombot jobbra, amíg meg nem jelenik a kijelzőn a "SZOLÁR ADATOK bypasson át áramlik ΔT-től" szöveg. SZOLÁR ADATOK Bypasson át áramlik ΔT 5 K-től Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja az átkapcsolási hőmérséklet-különbséget a bypasson át áramláshoz. Beviteli tartomány Gyári beállítás Bypasson át áramlik ΔT-től 5 K 15 K 5 K FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 25

26 3 Az FM443 funkciói 3.5 Szolárköri hőmennyiségmérő Ha hőmennyiségmérő-készlet van beépítve a szolárkörbe, akkor annak értékeit kijeleztetheti a MEC2 kezelőegység kijelzőjén. Ezt külön-külön is megteheti az első és a második szolár fogyasztó hőmennyiségére. A második szolár fogyasztó hőmennyiségének kiszámítása a szivattyú működési idejének segítségével történik. HASZNÁLATI TUDNIVALÓ Ez a funkció csak hőmennyiségmérő-készlet beépítése esetén használható. Ez a készlet külön rendelhető tartozékként kapható a Buderusnál. HASZNÁLATI TUDNIVALÓ Ügyeljen arra, hogy helyesen csatlakoztassa a WMZ-érzékelőt ( 2. tábl., 10. oldal). Aktiválja a "hőmennyiségmérő" funkciót. Ha aktiválta ezt a funkciót ("igen"), akkor be kell állítania a szolárkör megfelelő glykoltartalmát. 26 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

27 Az FM443 funkciói A hőmennyiségmérés aktiválása Hívja elő a szervizszintet. a "SZERVIZSZINT szolár" szöveg. A "SZOLÁR ADATOK" főmenü előhívásához nyomja meg a "kijelzés" gombot. a "SZOLÁR ADATOK hőmennyiségmérő" szöveg. SZOLÁR ADATOK Hömennyiségmérö igen Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most aktiválhatja a hőmennyiség-regisztrálást. Hőmennyiségmérő Beviteli tartomány igen nem Gyári beállítás nem FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 27

28 3 Az FM443 funkciói A glykoltartalom beállítása Ha aktiválta a hőmennyiségmérést, akkor a "SZOLÁR ADATOK" menüszinten be kell állítania a glykoltartalmat. Egy kattanásnyit fordítsa el a forgatógombot jobbra, amíg meg nem jelenik a kijelzőn a "SZOLÁR ADATOK glykoltartalom" szöveg. SZOLÁR ADATOK Glykoltartalom 50% Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja a glykoltartalmat. HASZNÁLATI TUDNIVALÓ Ha egy szolárkör glykol-víz keverékkel üzemel, akkor Önnek ellenőriznie kell a glykoltartalmat. A szolár hozam a szolárkörben lévő közeg és a térfogatáram fajlagos hőkapacitásából számítható ki. Beviteli tartomány Glykoltartalom 0% 30% 40% 50% Gyári beállítás 50% 28 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

29 Az FM443 funkciói A statisztika-funkció aktiválása Hívja elő a szervizszintet. a "SZERVIZSZINT Ált. adatok" szöveg. Az "ÁLT. JELLEMZŐK" főmenü előhívásához nyomja meg a "kijelzés" gombot. az "ÁLT. JELLEMZŐK hőmennyiség nincs kijelzés" szöveg. ÁLT. JELLEMZŐK Hömennyiség Nincs kijelzés Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja a szolár adatok kijelzését a statisztikafunkcióhoz. Hömennyiség Beviteli tartomány nincs égő* szolár * csak EMS nélküli, egyfokozatú állókazánoknál Gyári beállítás nincs FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 29

30 3 Az FM443 funkciói 3.6 Szekunder köri szivattyú szivattyúfunkció A szolár modul egy szivattyúkimenettel rendelkezik, amelyhez az alkalmazástól függően különböző funkciók rendelhetők hozzá. A szivattyú a következő funkciókkal nincs: tehát nincs ilyen (gyári beállítás), 2. szek. tároló (2. tároló szekunder köri szivattyúja), Átrétegződés (az előmelegítő fokozat felfűtése), Sziv. áttöltés (tárolók sorba kapcsolása) iktatható be Puffer beiktatás beállítása Hívja elő a szervizszintet. a "SZERVIZSZINT szolár" szöveg. A "Szolár" főmenü előhívásához nyomja meg a "kijelzés" gombot. a "SZOLÁR ADATOK szivattyúfunkció nincs" szöveg. SZOLÁR ADATOK Szivattyúfunkció nincs Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja a szivattyúfunkciót. 30 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

31 Az FM443 funkciói 3 Szivattyúfunkció Beviteli tartomány nincs 2. szek. tároló átrétegződés áttöltés Gyári beállítás nincs Nincs szivattyúfunkció Ha szivattyúfunkcióhoz a "nincs" beállítása történik, akkor a modul azt feltételezi, hogy nincs csatlakoztatva szivattyú, és ezt a kimenetet nem vezérli az FM443 funkciómodul. 2. szek. tároló Ha a szivattyúfunkcióhoz a "2. szek. tároló" beállítása történik, akkor az ott csatlakoztatott szivattyú szekunder köri szivattyúként a 2. szolár fogyasztó töltése céljából dolgozik, vagyis a 2. fogyasztó hőcserélőn keresztül üzemel. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 31

32 3 Az FM443 funkciói Átrétegzödés Ha a szivattyúfunkcióhoz az "átrétegződés" beállítása történik, akkor az ott csatlakoztatott szivattyú kettős szolár tárolók esetén arra szolgál, hogy a szolár előmelegítő fokozatot szükség esetén a legionellák elszaporodásának elkerülése érdekében az 552. sz. DVGW műszaki adatlap szerint naponta egyszer felfűtse 60 C-ra, illetve a szolár előmelegítő fokozat termikus fertőtlenítését végzi. FB PS2 FSS 3. ábra Átrétegződés szolár tárolóval kialakított kapcsolás esetén 32 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

33 Az FM443 funkciói 3 Sziv. áttöltés Ha a szivattyúfunkcióhoz a "sziv. áttöltés" beállítása történik, akkor az ott csatlakoztatott szivattyú tárolók sorba kapcsolása esetén a szolár tároló és a kazán által fűtött tároló áttöltésére szolgál. Vagyis amint a szolár tároló melegebb, mint a kazánnal fűtött tároló, bekapcsol a PS2 szivattyú és lezajlik a tárolók áttöltése. Ezenkívül ezen szivattyú segítségével történik a szolár tároló, vagyis a szolár előmelegítő fokozat szükség esetén a legionellák elszaporodásának elkerülése érdekében az 552. sz. DVGW műszaki adatlap szerinti naponta egyszeri felfűtése 60 C-ra, illetve a szolár előmelegítő fokozat termikus fertőtlenítéséhez szükséges felfűtés is. 4. ábra Áttöltés tárolók sorba kapcsolása esetén FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 33

34 3 Az FM443 funkciói Sziv. áttöltés bekapcsolásának beállítása Akkor kezdődik az áttöltés, ha az FSS szolár érzékelőnél az itt beállított értékkel magasabb hőmérséklet mérhető, mint az FB melegvíz érzékelőnél. Hívja elő a szervizszintet. a "SZERVIZSZINT szolár" szöveg. A "Szolár" főmenü előhívásához nyomja meg a "kijelzés" gombot. a "SZOLÁR ADATOK sziv. áttöltés bekapcsolás 10 K" szöveg. SZOLÁR ADATOK Sziv. áttöltés bekapcsolás 10K Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja a bekapcsolási hőmérséklet-különbséget az áttöltő szivattyú számára. Beviteli tartomány Gyári beállítás Sziv. áttöltés bekapcsolása 2 K 10 K 5 K 34 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

35 Az FM443 funkciói Sziv. áttöltés kikapcsolásának beállítása Akkor fejeződik be az áttöltés, ha az FSS szolár érzékelő hőmérséklete az FB melegvíz érzékelő hőmérsékletéhez közeledve el nem éri ezt az értéket. Hívja elő a szervizszintet. a "SZERVIZSZINT szolár" szöveg. A "Szolár" főmenü előhívásához nyomja meg a "kijelzés" gombot. a "SZOLÁR ADATOK sziv. áttöltés kikapcsolás 5 K" szöveg. SZOLÁR ADATOK Sziv. áttöltés kikapcsolás 5K Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja a bekapcsolási hőmérséklet-különbséget az áttöltő szivattyú számára. Beviteli tartomány Gyári beállítás Sziv. áttöltés kikapcsolása 2 K 10 K 5 K FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 35

36 3 Az FM443 funkciói 3.7 Az előmelegítő fokozat felfűtése Ha az "átrétegződés" szivattyúfunkció vagy a "sziv. áttöltés" szivattyúfunkció lett kiválasztva, akkor a termikus fertőtlenítéskor és/vagy a legionellák elszaporodásának elkerülésére szolgáló napi egyszeri 60 C-ra való felfűtéskor a szolár előmelegítő fokozat, vagyis egy bivalens tároló alsó felének, illetve tárolók sorba kapcsolása esetén a szolár tárolónak a fűtőkazánnal történő felfűtésére is van lehetőség. A következő beállítások lehetségesek: ki: Tehát nincs az előmelegítő fokozat felfűtése (gyári beállítás). Fertőtlenítés: Az előmelegítő fokozat felfűtésére csak a termikus fertőtlenítéskor kerül sor. Felfűtés: Az előmelegítő fokozat felfűtésére csak a napi egyszeri 60 C-ra való felfűtéskor kerül sor. Fertőtlenítés + felfűtés: Az előmelegítő fokozat felfűtésére a termikus fertőtlenítéskor és a napi egyszeri 60 C-ra való felfűtéskor kerül sor szolár tároló fűtés Hívja elő a szervizszintet. a "SZERVIZSZINT szolár" szöveg. A "Szolár" főmenü előhívásához nyomja meg a "kijelzés" gombot. 36 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

37 Az FM443 funkciói 3 a "SZOLÁR ADATOK szolár tároló 1 fűtés ki" szöveg. SZOLÁR ADATOK 1. szolár tároló fütés ki Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja az előmelegítő fokozat felfűtését. HASZNÁLATI TUDNIVALÓ A napi felfűtéshez és a termikus fertőtlenítéshez szükséges beállítások a melegvíz-funkciónál végezhetők el ( a szabályozókészülék szervizutasítása). Beviteli tartomány 1. szolár tároló fűtés ki fertőtlenítés felfűtés fertőtl.+felfűtés Gyári beállítás nincs FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 37

38 3 Az FM443 funkciói 3.8 "2." szolár fogyasztó 2. szolárkör Ha egy második fogyasztót (pl. úszómedencét vagy puffertárolót) akar az FM443 funkciómodullal beiktatni a szabályozásba, akkor aktiválnia kell a "2. fogyasztó" funkciót. A második fogyasztó felfűtése egy 3-járatú váltószeleppel vagy egy külön szivattyúval történhet Második szolár fogyasztó aktiválása Hívja elő a szervizszintet. a "SZERVIZSZINT szolár" szöveg. A "SZOLÁR ADATOK" főmenü előhívásához nyomja meg a "kijelzés" gombot. a "SZOLÁR ADATOK 2. fogyasztó" szöveg. SZOLÁR ADATOK 2. fogyasztó nincs Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most aktiválhatja a második fogyasztót. Beviteli tartomány 2. fogyasztó nincs 3-járatú váltószelep külön szivattyú Gyári beállítás nincs 38 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

39 Az FM443 funkciói Átkapcsolási lehetőségek beállítása Ha aktiválta a második szolár fogyasztót, akkor a "SZOLÁR ADATOK" menüszinten be kell állítania az átkapcsolást. a "SZOLÁR ADATOK átkapcsolás" szöveg. SZOLÁR ADATOK Átkapcsolás automatikus Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja a különböző átkapcsolási lehetőségeket. Átkapcsolás Beviteli tartomány automatikus mindig 1. tároló mindig 2. tároló Gyári beállítás automatikus FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 39

40 3 Az FM443 funkciói Maximális tároló hőmérséklet beállítása Ha aktiválta a második szolár fogyasztót, akkor a "SZOLÁR ADATOK" menüszinten be kell állítania a maximális tároló hőmérsékletet. a "SZOLÁR ADATOK Max. hőmérséklet tároló 2" szöveg. SZOLÁR ADATOK Max. hömérséklet Tároló 2 60 C Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot. Most beállíthatja a maximális tároló hőmérsékletet. Beviteli tartomány Gyári beállítás 2. tároló maximális hőmérséklete 20 C 90 C 60 C 40 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

41 Reléteszt 4 4 Reléteszt A "Reléteszt" menüvel ellenőrizheti, hogy a külső komponensek (például szivattyúk) helyesen vannak-e csatlakoztatva. BERENDEZÉS-KÁROSODÁS VIGYÁZAT! A reléteszt időtartama alatt nem biztosított a rendszer működése. Szabályozástechnikailag minden funkció deaktivált. A rendszer károsodásainak elkerülése érdekében a reléteszt végén lépjen ki ebből a funkcióból. Reléteszt Ha a "Reléteszt szolár" funkciót választotta, akkor az FM443 funkciómodulra csatlakoztatott szivattyúkat egyenként kapcsolhatja be vagy ki. Ha a "Reléteszt" funkció aktivált, akkor: A szolár rendszer meleg közege (például glykol-víz) a tárolótól a kollektormező felé tud folyni. A szolár rendszer hideg közege (<0 C) (például glykol-víz) a kollektortól a tároló felé tud folyni a tároló hőmérséklet süllyed, úgyhogy pl. be kell lépnie az utánfűtésnek. A kollektorvédelem ki van iktatva. A tárolóvédelem ki van iktatva. A kollektor-fagyvédelem ki van iktatva. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 41

42 4 Reléteszt Hívja elő a szervizszintet. a "SZERVIZSZINT reléteszt" szöveg. RELÉTESZT A "Reléteszt" főmenü előhívásához nyomja meg a "kijelzés" gombot. A kijelzőn megjelenik a "RELÉTESZT kazán" szöveg. Kazán a "RELÉTESZT szolár" szöveg. A "RELÉTESZT" almenü előhívásához nyomja meg a "kijelzés" gombot. A következő relék működését (be/ki) tesztelheti: 3-járatú váltószelep Bypass Primer sziv. SP1 Primer sziv. SP2 Szek. sziv. SP2 42 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

43 Hibaprotokoll 5 5 Hibaprotokoll A "Hibaprotokoll" menüvel kijeleztetheti a fűtésszabályozó utolsó négy zavarüzenetét. Hívja elő a szervizszintet. a "SZERVIZSZINT hibaprotokoll" szöveg. SZERVIZSZINT Hibaprotokoll Zavar 1 Sol.Byp.VT-érz. 08:30-tól :08-ig A "Hibaprotokoll" főmenü előhívásához nyomja meg a "kijelzés" gombot. A következő zavarok jeleníthetők meg: Kollektor érzékelő Bypass-puffer érzékelő Bypass visszatérő érz. Hőmennyiség előremenő hőmérséklet érzékelő Hőmennyiség visszatérő hőmérséklet érzékelő 1. tároló alsó hőmérséklet érzékelő 2. tároló alsó hőmérséklet érzékelő Térfogatáram-mérés Hiszterézis-beállítás FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 43

44 6 Hibák 6 Hibák HASZNÁLATI TUDNIVALÓ A "Zavar" oszlopban minden olyan zavar fel van sorolva, amely az FM443 funkciómodul, a szolár fogyasztók és egy hőmennyiségmérő közötti együttműködés során előfordulhat. A "Zavar" oszlopban olvasható megfogalmazások úgy mutatják az üzeneteket, ahogyan azok a MEC2 kezelőegység kijelzőjén megjelennek. Zavar Kihatás a szabályozási viszonyokra Bypass-puffer érzékelő A bypass-kimenet nem kap vezérlést. Bypass visszatérő érz. A bypass-kimenet nem kap vezérlést. A zavar lehetséges okai A puffer érzékelő hibás. A puffer érzékelő nem vagy nem megfelelően került csatlakoztatásra. Az FM443 vagy a szabályozókészülék hibás. A visszatérő érzékelő hibás. A visszatérő érzékelő nem vagy nem megfelelően került csatlakoztatásra. Az FM443 vagy a szabályozókészülék hibás. Elhárítás Ellenőrizze az érzékelő-csatlakozást az FM443 funkciómodulnál (FPB-FP). Ellenőrizze a bypasson lévő érzékelőt törési helyek vagy hibás beépítési helyzet szempontjából. Ellenőrizze például a készülékbiztosítékot. Ellenőrizze az érzékelő-csatlakozást az FM443 funkciómodulnál (FPB-FR). Ellenőrizze a bypasson lévő érzékelőt törési helyek vagy hibás beépítési helyzet szempontjából. Ellenőrizze például a készülékbiztosítékot. 44 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

45 Hibák 6 Zavar Hömennyiség elöremenö érz. Hömennyiség visszatérö érz. Kollektor érz. Kihatás a szabályozási viszonyokra Nincs hőmennyiségmérés. Nincs hőmennyiségmérés. Az 1. tároló és a 2. tároló szolár általi felfűtése nem működik. A zavar lehetséges okai Az előremenő hőmérséklet érzékelő hibás. Az előremenő érzékelő nem vagy nem megfelelően került csatlakoztatásra. Az FM443 vagy a szabályozókészülék hibás. A visszatérő érzékelő hibás. A visszatérő érzékelő nem vagy nem megfelelően került csatlakoztatásra. Az FM443 vagy a szabályozókészülék hibás. Hibás a kollektor érzékelő. A kollektor érzékelő nem vagy nem megfelelően került csatlakoztatásra. Az FM443 vagy a szabályozókészülék hibás. Elhárítás Ellenőrizze az érzékelőcsatlakozást az FM443 funkciómodulnál (WMZ-FV). Ellenőrizze a szolár rendszer előremenő érzékelőjét törési helyek vagy hibás beépítési helyzet szempontjából. Ellenőrizze például a készülékbiztosítékot. Ellenőrizze az érzékelőcsatlakozást az FM443 funkciómodulnál (WMZ-FR). Ellenőrizze a szolár rendszer visszatérő érzékelőjét törési helyek vagy hibás beépítési helyzet szempontjából. Ellenőrizze például a készülékbiztosítékot. Ellenőrizze a kollektor érzékelőt törési helyek vagy hibás beépítési helyzet szempontjából. Ellenőrizze például a készülékbiztosítékot. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 45

46 6 Hibák Zavar 1. tároló alsó érzékelö Kihatás a szabályozási viszonyokra A zavar lehetséges okai Az 1. tároló szolár általi Hibás az 1. tároló felfűtése nem működik. érzékelője. Az 1. tároló érzékelője nem vagy nem megfelelően került csatlakoztatásra. Elhárítás Ellenőrizze az 1. tároló érzékelőjét törési helyek vagy hibás beépítési helyzet szempontjából. Ellenőrizze például a készülékbiztosítékot. 2. tároló alsó érzékelö Hiszterézisbeállítás Térfogatárammérés Az FM443 vagy a szabályozókészülék hibás. A 2. tároló szolár általi Hibás a 2. tároló felfűtése nem működik. érzékelője. Az FM443 funkciómodul lekapcsol. Nincs hőmennyiségmérés. A 2. tároló érzékelője nem vagy nem megfelelően került csatlakoztatásra. Az FM443 vagy a szabályozókészülék hibás. A használó által beállított A bekapcsolási küszöbérték kisebb, mint a kikapcsolási küszöbérték, vagy az 1. tároló vagy a 2. tároló vagy a bypass számára. Ellenőrizze a 2. tároló érzékelőjét törési helyek vagy hibás beépítési helyzet szempontjából. Ellenőrizze például a készülékbiztosítékot. Ellenőrizze az FM443 értékek nem megfelelőek. funkciómodul beállításait a MEC2 kezelőegység segítségével. Hibás a térfogatárammérő vagy hibás a csatlakoztatása. Megfelelően csatlakozik a térfogatáram-mérő az FM443 funkciómodulra? Az FM443 funkciómodul hibás. Hibás a hidraulika. Ellenőrizze a szolár modul működését. Szükség esetén cserélje ki az FM443 funkciómodult. 46 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

47 Monitoradatok 7 7 Monitoradatok A "Monitor" főmenüvel kérdezheti le a szolár szabályozás aktuális értékeit (monitoradatok). Hívja elő a szervizszintet. a "SZERVIZSZINT monitor" szöveg. MONITOR A "MONITOR" főmenü előhívásához nyomja meg a "kijelzés" gombot. A kijelzőn megjelenik a "MONITOR kazán" szöveg. Kazán a "MONITOR szolár" szöveg. A "MONITOR szolár" almenü előhívásához nyomja meg a "kijelzés" gombot. Az almenüben most lekérdezheti az aktuális értékeket és rendszerállapotokat. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 47

48 7 Monitoradatok 7.1 "1." szolár fogyasztó 1. szolárkör Kollektor hőmérséklet, üzemmód MONITOR SZOLÁR Kollektor 110 C Tároló 1 lezárva A kijelzőn az aktuális kollektor hőmérséklet és az 1. tároló üzemmódja látható. 1. tároló Lehetséges kijelzések Lezárva Nem üzemel Lowflow Highflow Kézi be Lezárva Az 1. tároló fűtése nem működik, mert: a kollektor hőmérséklet túl magas vagy a tároló hőmérséklet túl magas vagy az 1. tároló le van kapcsolva vagy éppen folyamatban van egy másik tároló fűtése vagy hiba van az FM443 funkciómodulnál. Nem üzemel A kollektor szolár hozama nem elegendő az 1. tároló fűtéséhez. LOW FLOW Az 1. tároló fűtése nagy hőmérséklet-különbséggel (kis térfogatárammal) zajlik. HIGH FLOW Az 1. tároló fűtése kis hőmérséklet-különbséggel (nagy térfogatárammal) zajlik. 48 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

49 Monitoradatok 7 Kézi be A szabályozó a "kézi BE" üzemmódban van. Vagyis az 1. szolárköri szivattyú 100%-os teljesítményre van vezérelve. Az FM443 funkciómodul minden szabályozási funkciója deaktivált, a kollektor maximális hőmérséklete ellenőrzésének kivételével Hőmérsékletek az 1. tárolóban, az 1. szolárköri szivattyú állapota MONITOR SZOLÁR SP1 közép 30 C SP1 lent 15 C Sziv. SP1 50% A kijelzőn az 1. tárolóban uralkodó aktuális hőmérsékletek és az 1. szolárköri szivattyú állapota látható. "SP1 közép" = melegvíz-termelés hőmérséklete "SP1 lent" = szolár tároló hőmérséklete lent "Sziv. SP 1" = az 1. szolárköri szivattyú modulációfoka Szolár hozam MONITOR SZOLÁR Szolár hozam kwh Pillanatnyi 450 W A kijelzőn az összes és az 1. szolárkör pillanatnyi szolár hozama látható. 7.2 Puffer-bypass kapcsolás MONITOR SZOLÁR Bypass ki Puffer 60 C visszatérö 30 C A kijelzőn a 3-járatú váltószelep állapota (puffer-bypass kapcsolás), valamint a puffertároló és a fűtési visszatérő hőmérséklete látható. Bypass Lehetséges kijelzések ki közvetlen tároló FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 49

50 7 Monitoradatok Ki A puffer-bypass kapcsolás le van kapcsolva vagy nem a MEC2 kezelőegységen lett aktiválva. A megfelelő kimeneteket nem vezérli a szolár szabályozó. A 3-járatú váltószelep állása ebben az esetben az alkalmazott szeleptípustól függ. Ellenőrizze, hogy a 3-járatú váltószelepet a kivitelező helyesen építette-e be. Közvetlen A fűtési rendszer visszatérő hőmérséklete magasabb, mint a puffertároló, illetve a kombitároló alsó részében uralkodó hőmérséklet. A fűtési visszatérő közvetlenül a kazánba van vezetve. A 3-járatú váltószelep "bypass" állásban van. Tároló A fűtési rendszer visszatérő hőmérséklete alacsonyabb, mint a puffertárolóban, illetve a kombitároló alsó részében uralkodó hőmérséklet. A fűtési visszatérőt a 3-járatú váltószelep a puffer-, illetve a kombitárolón keresztül vezeti az előmelegítőhöz. 7.3 Szolárköri hőmennyiségmérő MONITOR SZOLÁR Térfogat 900 l/h elöremenö 90 C visszatérö 30 C A kijelzőn a térfogatáram-mérő (hőmennyiségmérő-készlet) aktuális térfogatárama, valamint a szolárkör megfelelő előremenő és visszatérő hőmérséklete látható. 50 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

51 Monitoradatok "2." szolár fogyasztó 2. szolárkör Kollektor hőmérséklet, üzemmód MONITOR SZOLÁR Kollektor 110 C Tároló 2 lezárva A kijelzőn az aktuális kollektor hőmérséklet és a 2. tároló üzemmódja látható. Tároló 2 Lehetséges kijelzések Lezárva Nem üzemel Highflow Átk. ellenörzés Kézi be Lezárva A 2. tároló fűtése nem működik, mert: a kollektor hőmérséklet túl magas vagy a tároló hőmérséklet túl magas vagy a 2. tároló le van kapcsolva vagy éppen folyamatban van egy másik tároló fűtése vagy hiba van az FM443 funkciómodulnál. Nem üzemel A kollektor szolár hozama nem elegendő a 2. tároló fűtéséhez. HIGH FLOW Az 1. tároló fűtése kis hőmérséklet-különbséggel (nagy térfogatárammal) zajlik. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 51

52 7 Monitoradatok Átkapcsolás-ellenőrzés Az "átkapcsolás-ellenőrzés" előfeltételei: a "2." szolár fogyasztó fűtése zajlik és az "1." szolár fogyasztó nem üzemel (nincs meg a tároló fűtéséhez szükséges hőmérséklet-különbség). Ezen feltételek esetén a szolár szabályozó megvizsgálja, hogy lehetséges-e az "1." szolár fogyasztó (ennek van elsőbbsége) fűtése. Ez a vizsgálat rendszeres időközönként (gyári beállítás, WE = 30 perc) addig ismétlődik, amíg az "1." szolár fogyasztót ismét fűteni nem lehet. Kézi be A szabályozó a "kézi BE" üzemmódban van. Azaz a 2. szolárkör kap vezérlést. Az FM443 funkciómodul minden szabályozási funkciója deaktivált, a kollektor maximális hőmérséklete ellenőrzésének kivételével. 52 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

53 Monitoradatok Hőmérsékletek a 2. tárolóban, a 2. szolárköri szivattyú vagy a 3-járatú váltószelep és a 2. szolárköri szekunder szivattyú állapota MONITOR SZOLÁR SP2 lent 30 C 3-járatú váltószelep ki Szek. sziv. SP2 ki A kijelzőn példaként a 2. tárolóban uralkodó aktuális hőmérséklet, valamint a szivattyúk és a szelepek üzemmódja látható. "SP2 lent" = 2. szolár tároló hőmérséklete lent "3-járatú váltószelep" = a 3-járatú váltószelep állapota "Szek. sziv. SP2" = 2. szolárköri szekunder szivattyú 3-járatú váltószelep Primer sziv. SP2 Szek. sziv. SP2 Lehetséges kijelzések SP1 (1. tároló) SP2 (2. tároló) ki be/ki be/ki Szolár hozam MONITOR SZOLÁR Szolár hozam kwh Pillanatnyi 450 W A kijelzőn az összes és a 2. szolárkör pillanatnyi szolár hozama látható. FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 53

54 8 Érzékelő-jelleggörbe 8 Érzékelő-jelleggörbe Minden mérés előtt áramtalanítsa a berendezést. Hibaellenőrzés Húzza le az érzékelő-csatlakozókat. Ellenállásmérővel mérje meg az érzékelőkábel végein az ellenállást. Hőmérővel mérje meg a hőmérséklet érzékelő hőmérsékletét. A diagram alapján megállapíthatja, hogy a hőmérséklet és az ellenállás érték között van-e egyezőség. Kollektor-érzékelő jelleggörbéje (FSK) 5. ábra Kollektor-érzékelő jelleggörbéje (FSK) 54 FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

55 Címszójegyzék 9 9 Címszójegyzék A Automatikus üzem , 19 Á Átkapcsolás-ellenőrzés Átkapcsolási lehetőségek B Bypass ki Bypass közvetlen Bypass tároló Bypass-átáramlás , 25 É Érzékelő FP , 44 Érzékelő FPB Érzékelő FR , 44 Érzékelő FV Érzékelő WMZ Érzékelő-jelleggörbe F FM443 funkciómodul beiktatása.. 15, 16 G Glykoltartalom H Használati melegvíz termelés HIGH FLOW , 51 Hőmennyiségmérő aktiválása K Kézi BE , 19 Kézi be Kézi kapcsoló Kézi KI , 19 Kollektor hőmérséklet , 51 L Lezárva , 51 LOW FLOW M Maximális tároló hőmérséklet Maximális tároló hőmérséklet beállítása 40 Megsemmisítés Monitoradatok szolár N Nem üzemel , 53 P Primer sziv. SP Puffer-átáramlás , 25 Puffer-bypass kapcsolás , 10 R Relé tesztelése S SP SP Szek. sziv. SP Szervizszint Szolár hozam , 53 Szolár modul elhelyezése Szolárköri hőmennyiségmérő T Tároló hőmérséklet csökkentés Tárolók sorba kapcsolása , 33 Ü Üzemmód átállítása V Verzió FM443 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 55
