MULTIFUNKCIÓNÁLIS JÁTÉKASZTAL 10 az 1-ben CIKK SZÁM: 4827 Szerelési és használati utasítások

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "MULTIFUNKCIÓNÁLIS JÁTÉKASZTAL 10 az 1-ben CIKK SZÁM: 4827 Szerelési és használati utasítások"

Judit Nemes
8 évvel ezelőtt
Látták:

1 MULTIFUNKCIÓNÁLIS JÁTÉKASZTAL 10 az 1-ben CIKK SZÁM: 4827 Szerelési és használati utasítások

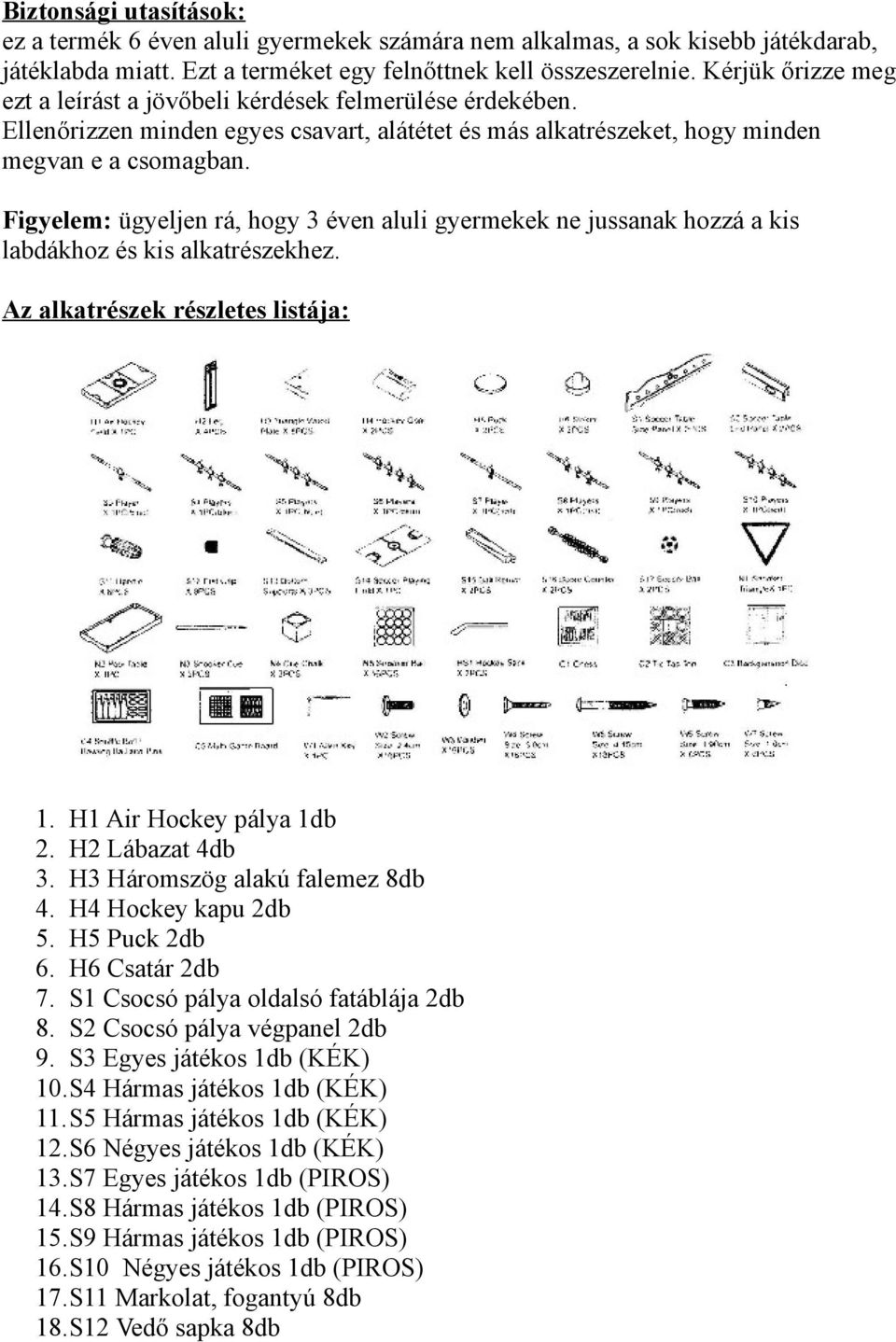

2 Biztonsági utasítások: ez a termék 6 éven aluli gyermekek számára nem alkalmas, a sok kisebb játékdarab, játéklabda miatt. Ezt a terméket egy felnőttnek kell összeszerelnie. Kérjük őrizze meg ezt a leírást a jövőbeli kérdések felmerülése érdekében. Ellenőrizzen minden egyes csavart, alátétet és más alkatrészeket, hogy minden megvan e a csomagban. Figyelem: ügyeljen rá, hogy 3 éven aluli gyermekek ne jussanak hozzá a kis labdákhoz és kis alkatrészekhez. Az alkatrészek részletes listája: 1. H1 Air Hockey pálya 1db 2. H2 Lábazat 4db 3. H3 Háromszög alakú falemez 8db 4. H4 Hockey kapu 2db 5. H5 Puck 2db 6. H6 Csatár 2db 7. S1 Csocsó pálya oldalsó fatáblája 2db 8. S2 Csocsó pálya végpanel 2db 9. S3 Egyes játékos 1db (KÉK) 10.S4 Hármas játékos 1db (KÉK) 11.S5 Hármas játékos 1db (KÉK) 12.S6 Négyes játékos 1db (KÉK) 13.S7 Egyes játékos 1db (PIROS) 14.S8 Hármas játékos 1db (PIROS) 15.S9 Hármas játékos 1db (PIROS) 16.S10 Négyes játékos 1db (PIROS) 17.S11 Markolat, fogantyú 8db 18.S12 Vedő sapka 8db

Figyelem: ügyeljen rá, hogy 3 éven aluli gyermekek ne jussanak hozzá a kis labdákhoz és kis alkatrészekhez. Az alkatrészek részletes listája: 1. H1 Air Hockey pálya 1db 2. H2 Lábazat 4db 3.

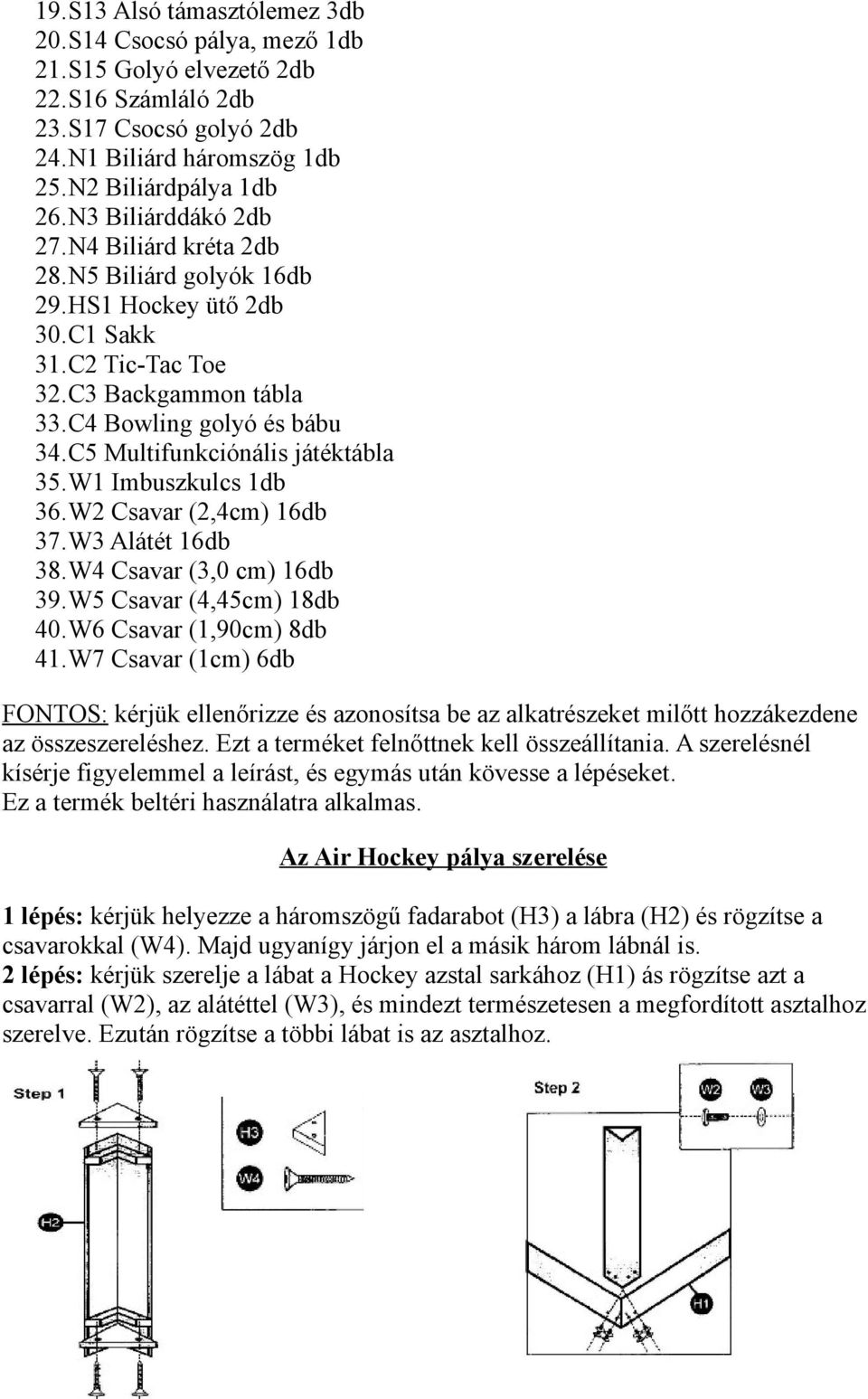

3 19.S13 Alsó támasztólemez 3db 20.S14 Csocsó pálya, mező 1db 21.S15 Golyó elvezető 2db 22.S16 Számláló 2db 23.S17 Csocsó golyó 2db 24.N1 Biliárd háromszög 1db 25.N2 Biliárdpálya 1db 26.N3 Biliárddákó 2db 27.N4 Biliárd kréta 2db 28.N5 Biliárd golyók 16db 29.HS1 Hockey ütő 2db 30.C1 Sakk 31.C2 Tic-Tac Toe 32.C3 Backgammon tábla 33.C4 Bowling golyó és bábu 34.C5 Multifunkciónális játéktábla 35.W1 Imbuszkulcs 1db 36.W2 Csavar (2,4cm) 16db 37.W3 Alátét 16db 38.W4 Csavar (3,0 cm) 16db 39.W5 Csavar (4,45cm) 18db 40.W6 Csavar (1,90cm) 8db 41.W7 Csavar (1cm) 6db FONTOS: kérjük ellenőrizze és azonosítsa be az alkatrészeket milőtt hozzákezdene az összeszereléshez. Ezt a terméket felnőttnek kell összeállítania. A szerelésnél kísérje figyelemmel a leírást, és egymás után kövesse a lépéseket. Ez a termék beltéri használatra alkalmas. Az Air Hockey pálya szerelése 1 lépés: kérjük helyezze a háromszögű fadarabot (H3) a lábra (H2) és rögzítse a csavarokkal (W4). Majd ugyanígy járjon el a másik három lábnál is. 2 lépés: kérjük szerelje a lábat a Hockey azstal sarkához (H1) ás rögzítse azt a csavarral (W2), az alátéttel (W3), és mindezt természetesen a megfordított asztalhoz szerelve. Ezután rögzítse a többi lábat is az asztalhoz.

C5 Multifunkciónális játéktábla 35.W1 Imbuszkulcs 1db 36.W2 Csavar (2,4cm) 16db 37.W3 Alátét 16db 38.W4 Csavar (3,0 cm) 16db 39.W5 Csavar (4,45cm) 18db 40.W6 Csavar (1,90cm) 8db 41.

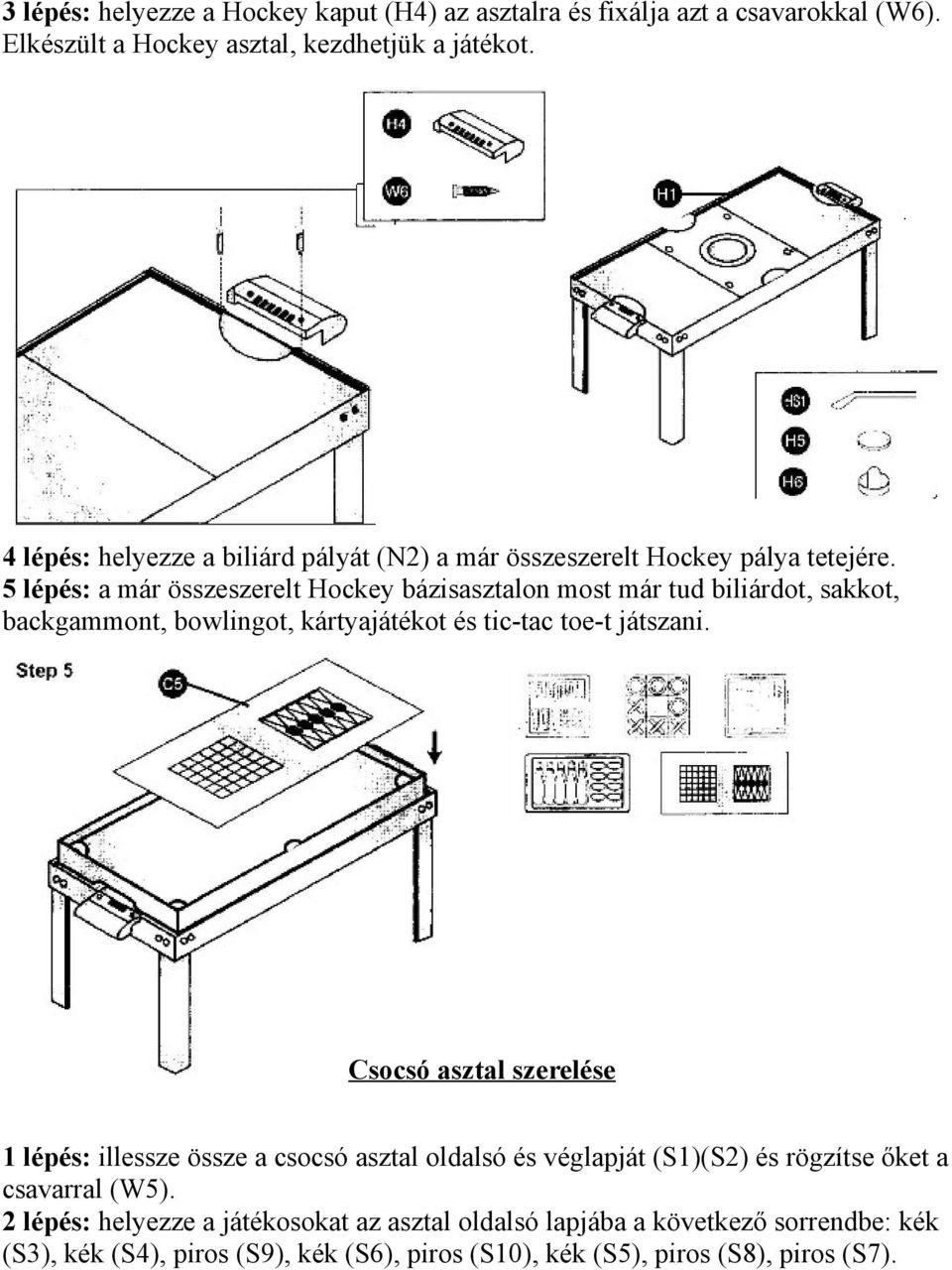

4 3 lépés: helyezze a Hockey kaput (H4) az asztalra és fixálja azt a csavarokkal (W6). Elkészült a Hockey asztal, kezdhetjük a játékot. 4 lépés: helyezze a biliárd pályát (N2) a már összeszerelt Hockey pálya tetejére. 5 lépés: a már összeszerelt Hockey bázisasztalon most már tud biliárdot, sakkot, backgammont, bowlingot, kártyajátékot és tic-tac toe-t játszani. Csocsó asztal szerelése 1 lépés: illessze össze a csocsó asztal oldalsó és véglapját (S1)(S2) és rögzítse őket a csavarral (W5). 2 lépés: helyezze a játékosokat az asztal oldalsó lapjába a következő sorrendbe: kék (S3), kék (S4), piros (S9), kék (S6), piros (S10), kék (S5), piros (S8), piros (S7).

5 lépés: a már összeszerelt Hockey bázisasztalon most már tud biliárdot, sakkot, backgammont, bowlingot, kártyajátékot és tic-tac toe-t játszani.

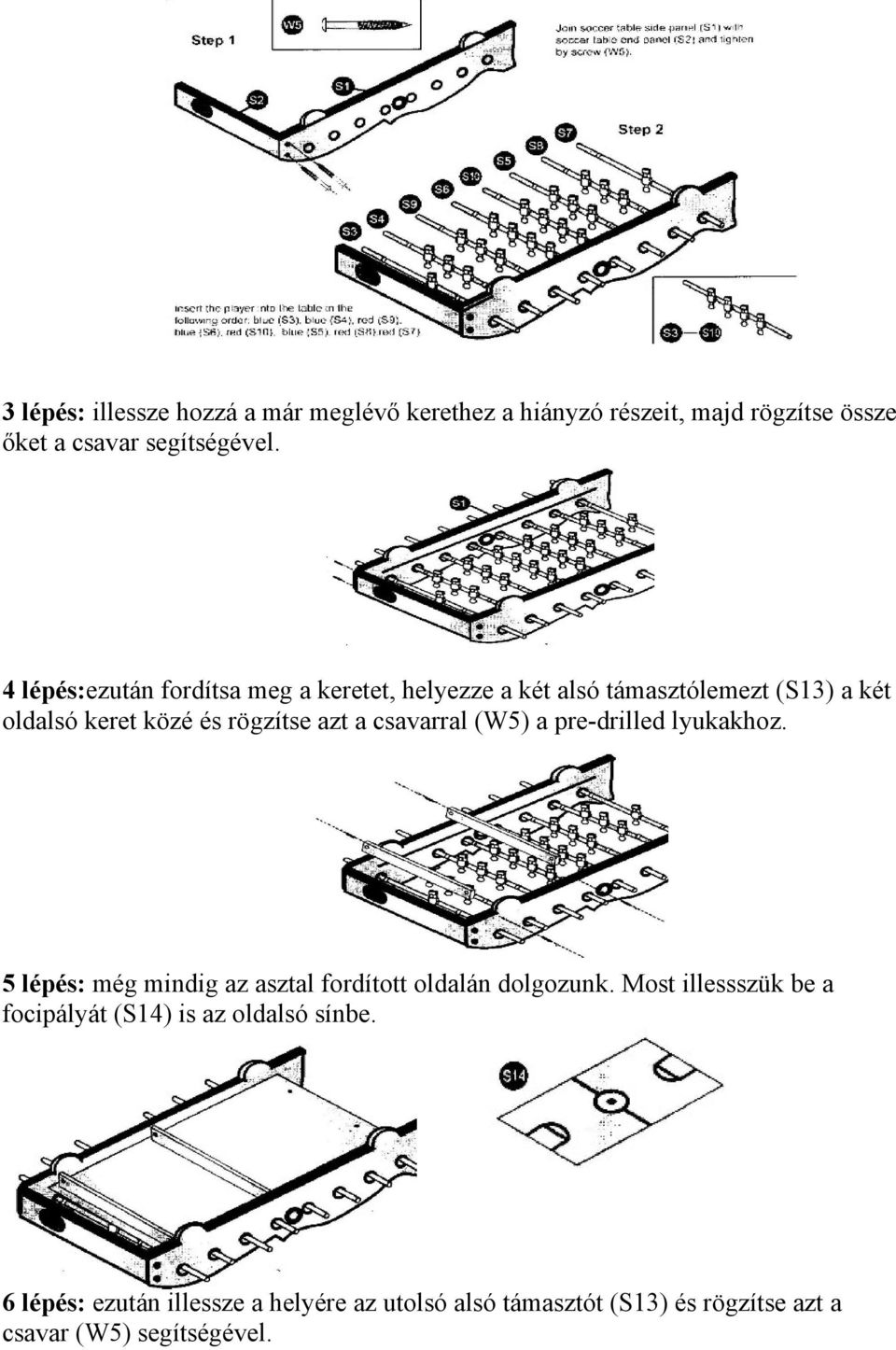

5 3 lépés: illessze hozzá a már meglévő kerethez a hiányzó részeit, majd rögzítse össze őket a csavar segítségével. 4 lépés:ezután fordítsa meg a keretet, helyezze a két alsó támasztólemezt (S13) a két oldalsó keret közé és rögzítse azt a csavarral (W5) a pre-drilled lyukakhoz. 5 lépés: még mindig az asztal fordított oldalán dolgozunk. Most illessszük be a focipályát (S14) is az oldalsó sínbe. 6 lépés: ezután illessze a helyére az utolsó alsó támasztót (S13) és rögzítse azt a csavar (W5) segítségével.

csavarral (W5) a pre-drilled lyukakhoz. 5 lépés: még mindig az asztal fordított oldalán dolgozunk.

6 7 lépés: helyezze a csocsó-asztal végére a kapukat, zárólemezeket (S2) és rögzítse azt a csavar (W5) segítségével. 8 lépés: használja a csavart (W5) a focipálya rögzítéséhez (S14) a már össszeszerelt asztalba a pre-drilled lyukakon. 9 lépés: illesszük a golyó elvezetőt (S15) az asztal végeihez és rögzítse a csavar (W6) segítségével. 10 lépés: most fordítsuk meg az asztalt, helyezzük a végeire a számlálót (S16) és rögzítsük azt a csavarral (W6).

8 lépés: használja a csavart (W5) a focipálya rögzítéséhez (S14) a már össszeszerelt asztalba a pre-drilled

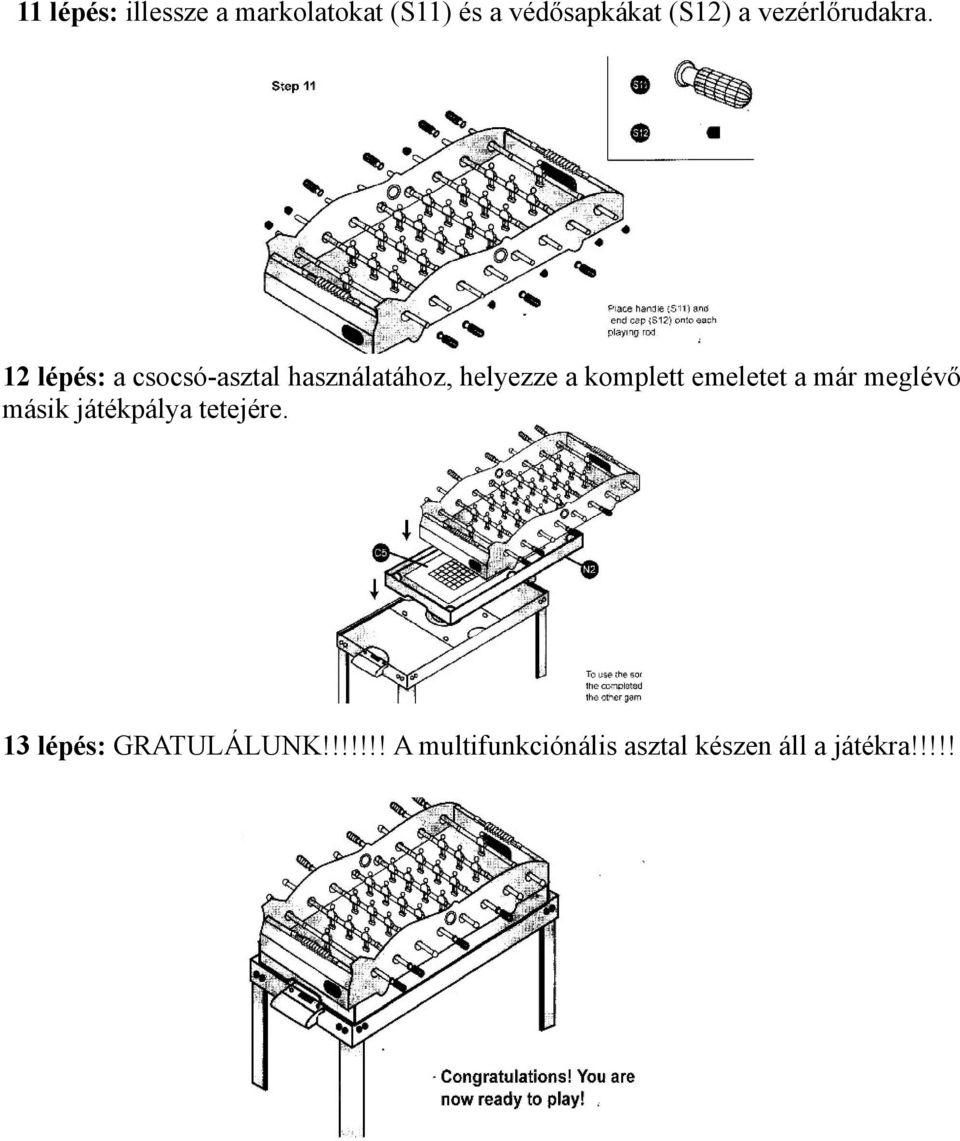

7 11 lépés: illessze a markolatokat (S11) és a védősapkákat (S12) a vezérlőrudakra. 12 lépés: a csocsó-asztal használatához, helyezze a komplett emeletet a már meglévő másik játékpálya tetejére. 13 lépés: GRATULÁLUNK!!!!!!! A multifunkciónális asztal készen áll a játékra!!!!!
